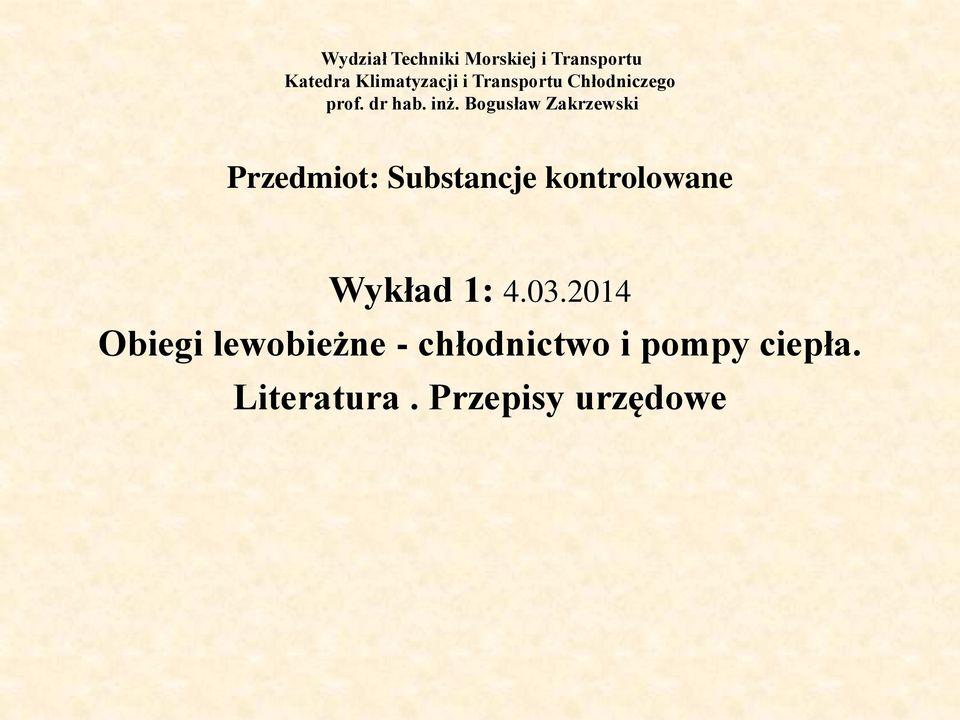

1 Wydział Techniki Morskiej i Transportu Katedra Klimatyzacji i Transportu Chłodniczego prof. dr hab. inż. Bogusław Zakrzewski Przedmiot: Substancje kontrolowane Wykład 1: Obiegi lewobieżne - chłodnictwo i pompy ciepła. Literatura. Przepisy urzędowe

2 Wydział Techniki Morskiej i Transportu Katedra Klimatyzacji i Transportu Chłodniczego prof. dr hab. inż. Bogusław Zakrzewski Literatura +przepisy urzędowe a) akty prawne 1. Ustawa o substancjach zubożających warstwę ozonową (Dz. U nr 121 poz. 1263). 2. Rozp. Ministra Gospodarki i Pracy z dnia 6 sierpnia 2004 roku w sprawie wzoru karty urządzenia i instalacji zawierających substancje kontrolowane (Dz. U nr 184 poz. 1903). 3. Rozp. Ministra Gospodarki i Pracy z dnia 11 sierpnia 2004roku w sprawie ewidencji substancji kontrolowanych (Dz. U.2004 nr 185 poz. 1911). 4. Rozp. Ministra Gospodarki i Pracy z dnia 16 sierpnia 2004 roku w sprawie sposobu oznakowania produktów urządzeń i instalacji zawierających substancje kontrolowane, a także pojemników zawierających te substancje (Dz. U nr 195 poz. 2007). 5. Rozp. Ministra Gospodarki i Pracy z dnia 16 sierpnia 2004 roku w sprawie sposobu kontroli szczelności urządzeń i instalacji zawierających substancje kontrolowane (Dz. U nr 195 poz. 2008). 6. Rozp. Ministra Gospodarki i Pracy z dnia 16 sierpnia 2004 roku w sprawie programów kursów w zakresie substancji kontrolowanych (Dz. U nr 195 poz. 2009) 7. Rozp. Ministra Gospodarki i Pracy z dnia 2 września 2004 roku w sprawie szczegółowych wymagań dla wyposażenia technicznego stosowanego przy wykonywaniu działalności związanej z substancjami kontrolowanymi (Dz. U nr 202 poz. 2071

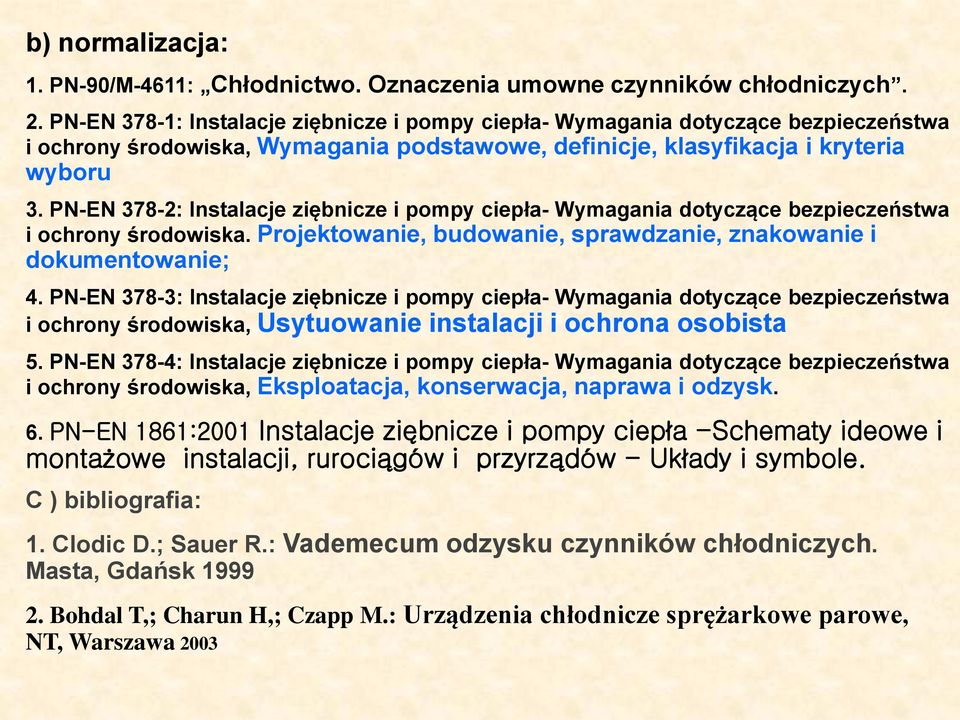

3 b) normalizacja: 1. PN-90/M-4611: Chłodnictwo. Oznaczenia umowne czynników chłodniczych. 2. PN-EN 378-1: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Wymagania podstawowe, definicje, klasyfikacja i kryteria wyboru 3. PN-EN 378-2: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska. Projektowanie, budowanie, sprawdzanie, znakowanie i dokumentowanie; 4. PN-EN 378-3: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Usytuowanie instalacji i ochrona osobista 5. PN-EN 378-4: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Eksploatacja, konserwacja, naprawa i odzysk. 6. PN-EN 1861:2001 Instalacje ziębnicze i pompy ciepła -Schematy ideowe i montażowe instalacji, rurociągów i przyrządów - Układy i symbole. C ) bibliografia: 1. Clodic D.; Sauer R.: Vademecum odzysku czynników chłodniczych. Masta, Gdańsk Bohdal T,; Charun H,; Czapp M.: Urządzenia chłodnicze sprężarkowe parowe, NT, Warszawa 2003

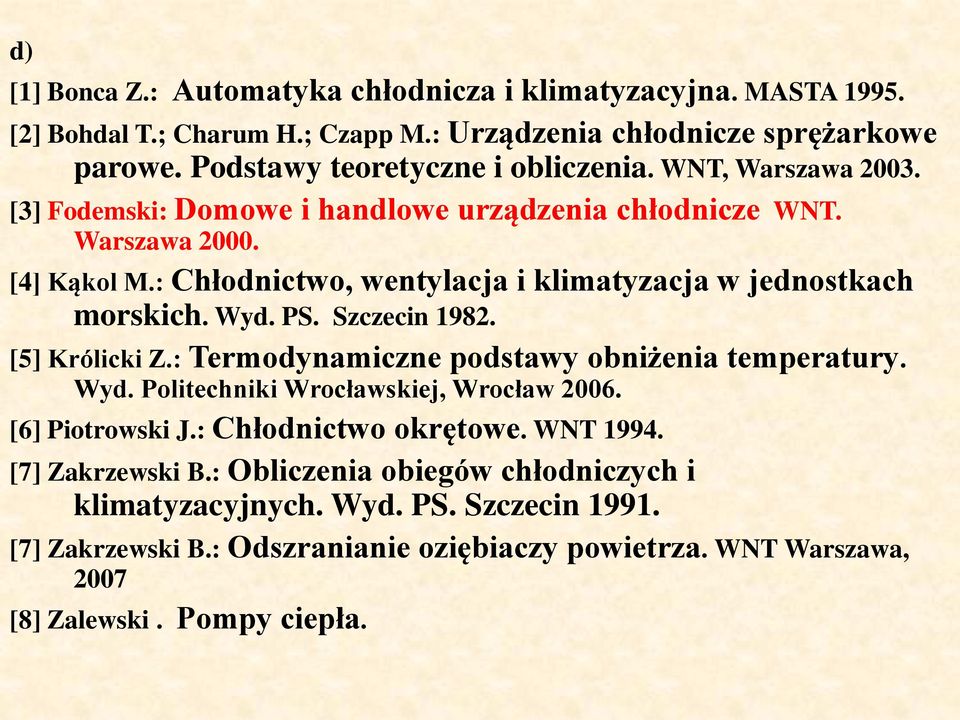

4 d) [1] Bonca Z.: Automatyka chłodnicza i klimatyzacyjna. MASTA [2] Bohdal T.; Charum H.; Czapp M.: Urządzenia chłodnicze sprężarkowe parowe. Podstawy teoretyczne i obliczenia. WNT, Warszawa [3] Fodemski: Domowe i handlowe urządzenia chłodnicze WNT. Warszawa [4] Kąkol M.: Chłodnictwo, wentylacja i klimatyzacja w jednostkach morskich. Wyd. PS. Szczecin [5] Królicki Z.: Termodynamiczne podstawy obniżenia temperatury. Wyd. Politechniki Wrocławskiej, Wrocław [6] Piotrowski J.: Chłodnictwo okrętowe. WNT [7] Zakrzewski B.: Obliczenia obiegów chłodniczych i klimatyzacyjnych. Wyd. PS. Szczecin [7] Zakrzewski B.: Odszranianie oziębiaczy powietrza. WNT Warszawa, 2007 [8] Zalewski. Pompy ciepła.

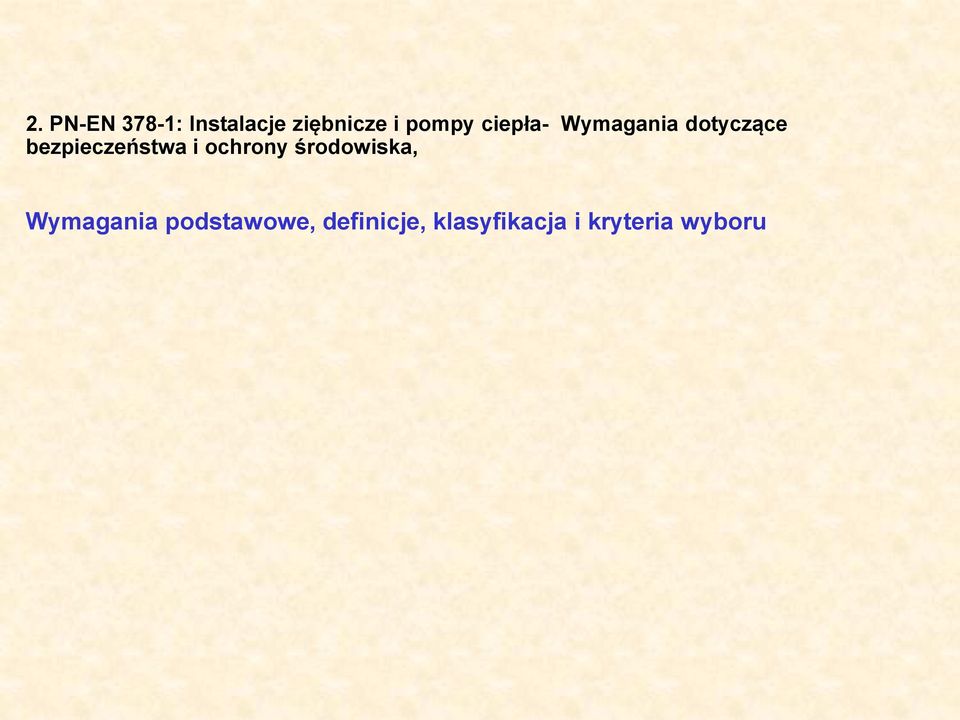

5 2. PN-EN 378-1: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Wymagania podstawowe, definicje, klasyfikacja i kryteria wyboru

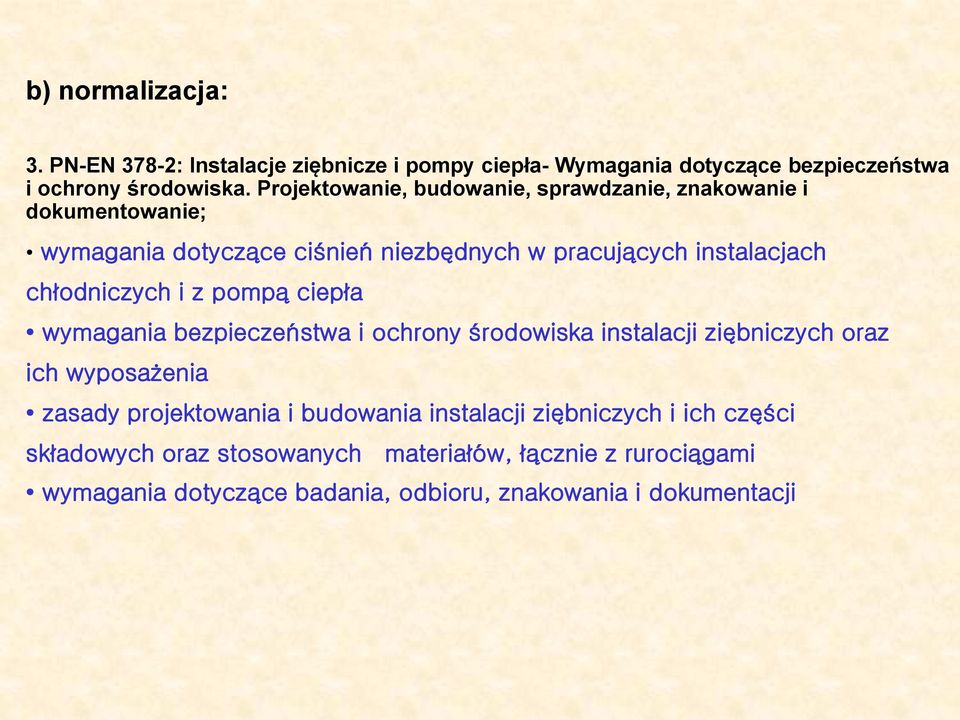

6 b) normalizacja: 3. PN-EN 378-2: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska. Projektowanie, budowanie, sprawdzanie, znakowanie i dokumentowanie; wymagania dotyczące ciśnień niezbędnych w pracujących instalacjach chłodniczych i z pompą ciepła wymagania bezpieczeństwa i ochrony środowiska instalacji ziębniczych oraz ich wyposażenia zasady projektowania i budowania instalacji ziębniczych i ich części składowych oraz stosowanych materiałów, łącznie z rurociągami wymagania dotyczące badania, odbioru, znakowania i dokumentacji

7 b) normalizacja: 4. PN-EN 378-3: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Usytuowanie instalacji i ochrona osobista określenie usytuowania instalacji z pompą ciepła, chłodziarką, wymagania dotyczące bezpieczeństwa i ochrony środowiska w zakresie usytuowania instalacji ziębniczych (projekt rozmieszczenia instalacji i jej obsługi) oraz sprzętu ochrony osobistej

8 b) normalizacja: 5. PN-EN 378-4: Instalacje ziębnicze i pompy ciepła- Wymagania dotyczące bezpieczeństwa i ochrony środowiska, Eksploatacja, konserwacja, naprawa i odzysk. określenie wymagań dotyczących aspektów bezpieczeństwa i ochrony środowiska w odniesieniu do obsługi, konserwacji, naprawy instalacji ziębniczych oraz odzysku, wymagania odnośnie ponownego użycia i niszczenia wszelkiego rodzaju czynników ziębniczych, zasady ograniczające do minimum straty energii

9 PN-EN 1861:2001 Instalacje ziębnicze i pompy ciepła - Schematy ideowe i montażowe instalacji,rurociągów i przyrządów - Układy i symbole. określenie symboli oraz zasad rysowania schematów instalacji, rurociągów i przyrządów, stosowanych do instalacji ziębniczych oraz pomp ciepła, z wyłączeniem instalacji ziębniczych, w których ciepło jest odbierane za pomocą obwodu elektrycznego definicja terminu "schemat instalacji"

10 POLITECHNIKA SZCZECIŃSKA WYDZIAŁ TECHNIKI MORSKIEJ ZAKŁAD CHŁODNICTWA BOGUSŁAW ZAKRZEWSKI PLAN WYKŁADU Rys.3 Układ T-s

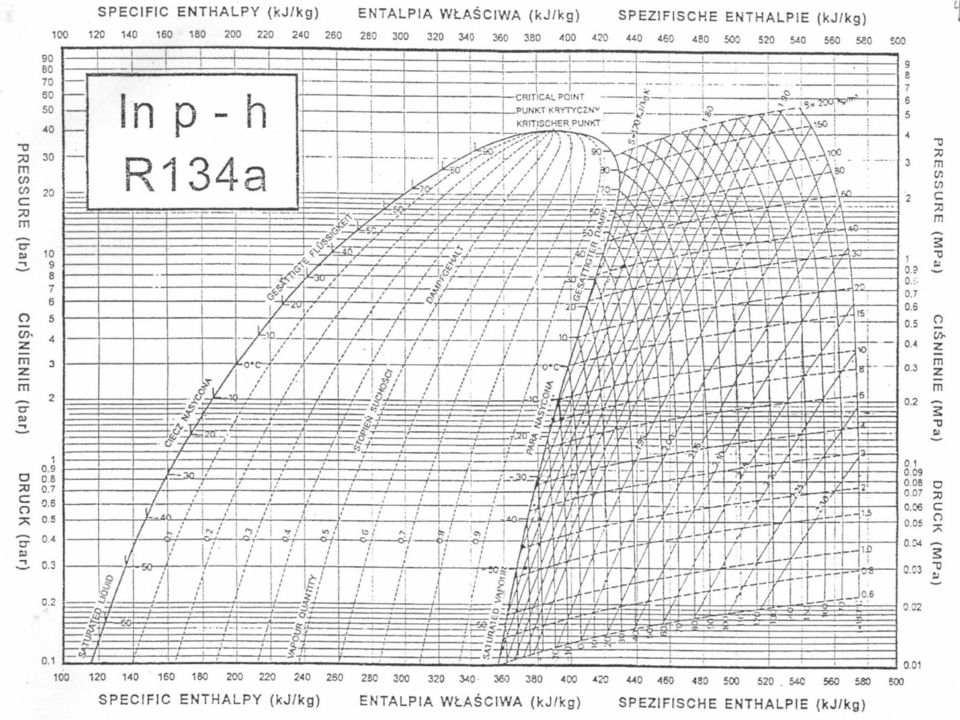

11 POLITECHNIKA SZCZECIŃSKA WYDZIAŁ TECHNIKI MORSKIEJ ZAKŁAD CHŁODNICTWA BOGUSŁAW ZAKRZEWSKI PLAN WYKŁADU Rys.4 Układ lgp-h

12

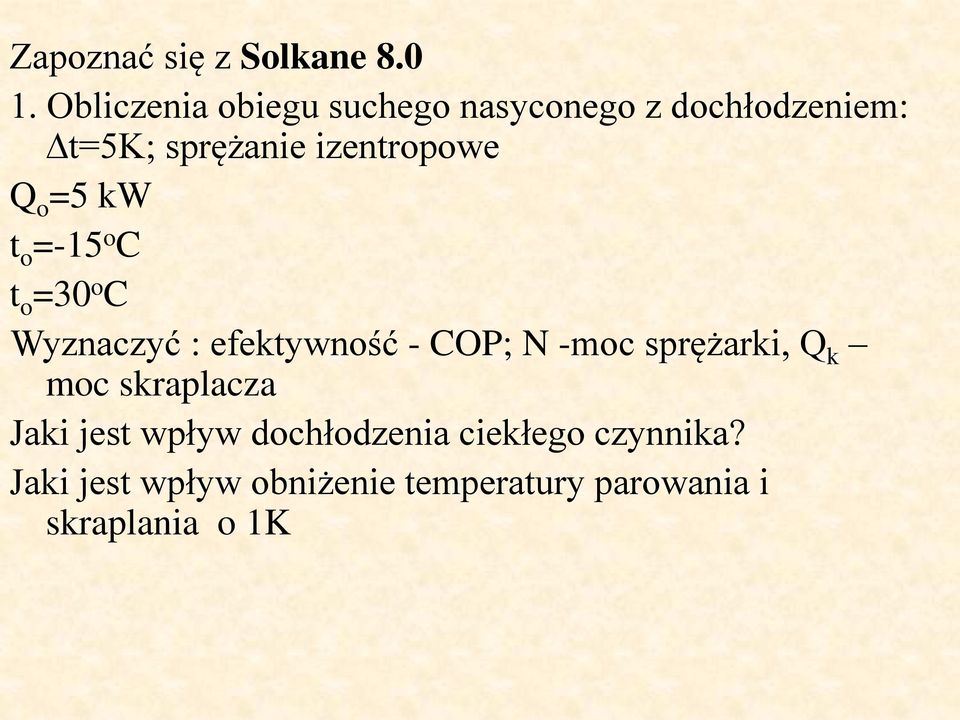

13 Zapoznać się z Solkane Obliczenia obiegu suchego nasyconego z dochłodzeniem: Dt=5K; sprężanie izentropowe Q o =5 kw t o =-15 o C t o =30 o C Wyznaczyć : efektywność - COP; N -moc sprężarki, Q k moc skraplacza Jaki jest wpływ dochłodzenia ciekłego czynnika? Jaki jest wpływ obniżenie temperatury parowania i skraplania o 1K
