COMBILINER VENTA EC 300

Transkrypt

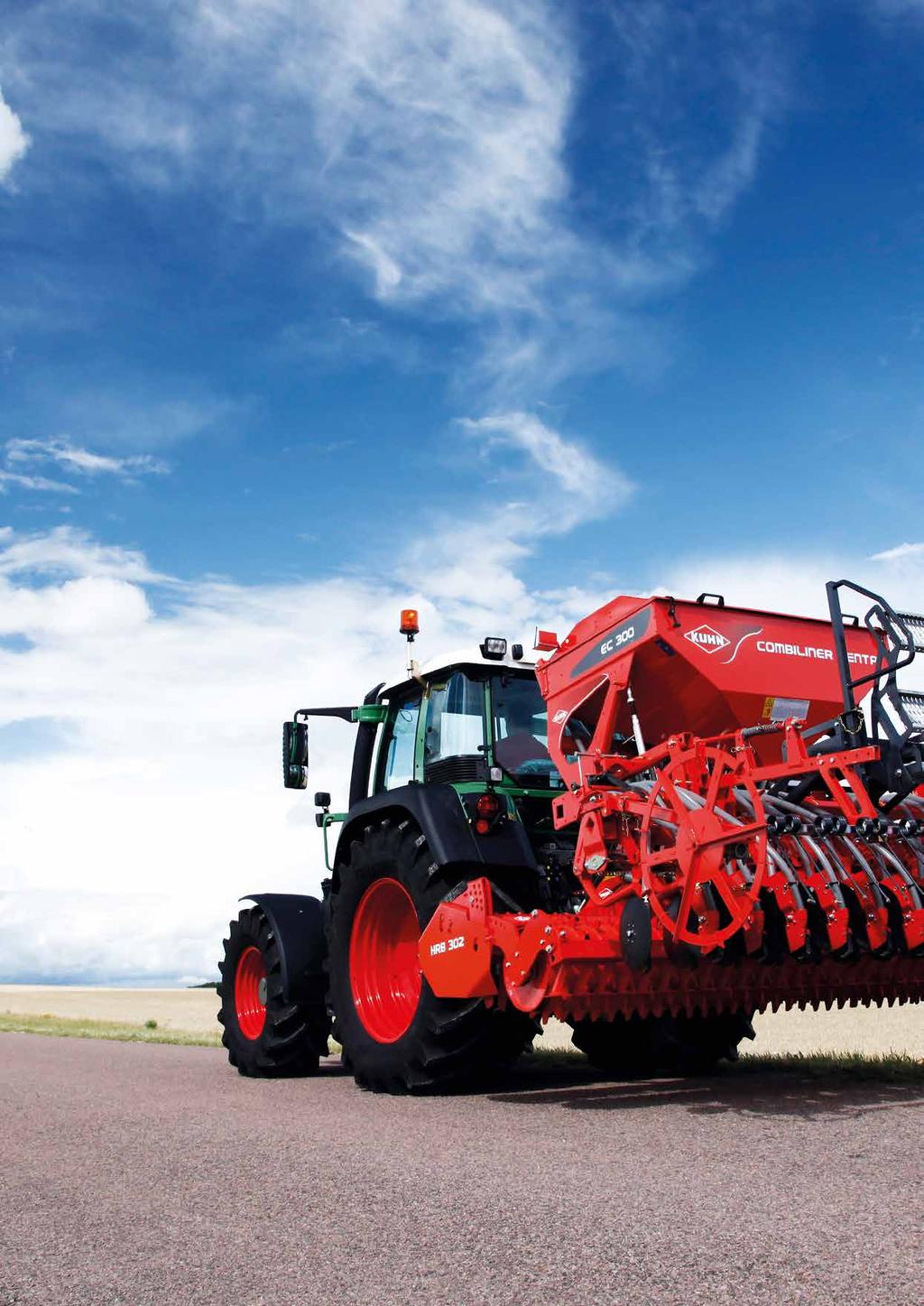

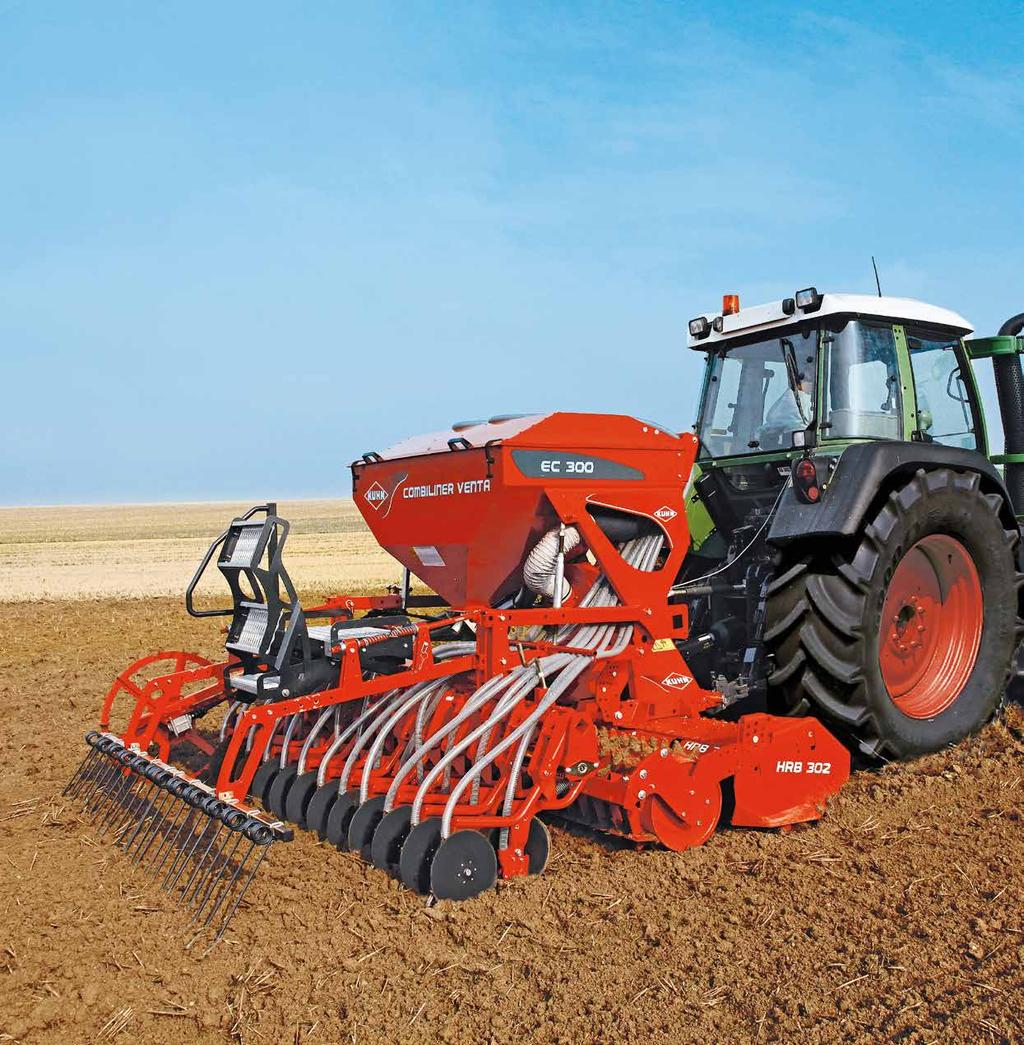

1 Siewnik nabudowany na maszynie uprawowej COMBILINER VENTA EC be strong, be KUHN

2 2

3 WYBIERAJĄC SIEWNIK, POSTAW NA: PRECYZJĘ... System dozowania VENTA gwarantuje najwyższą precyzję siewu. Nasiona są dokładnie rozmieszczane na dnie bruzdy przez redlice jednotalerzowe. Głębokość siewu jest cały czas kontrolowana i materiał siewny zostaje odpowiednio przykryty glebą, w każdych warunkach roboczych....i KOMFORT OBSŁUGI Obsługa siewnika nigdy dotąd nie była tak prosta. Sterownik elektroniczny HECTOR 3000 zapewnia regulację parametrów roboczych, a wygodny dostęp do elementów takich jak głowica rozdzielająca czy aparat wysiewający, ułatwia pracę. DO OSTATNIEGO ETAPU SIEWU Szeroki wybór wałów dogniatających pozwala dostosować siewnik do każdych warunków roboczych. Zagęszczanie gleby dokładnie w rzędach wysiewu zapewnia idealne wschody roślin. 3

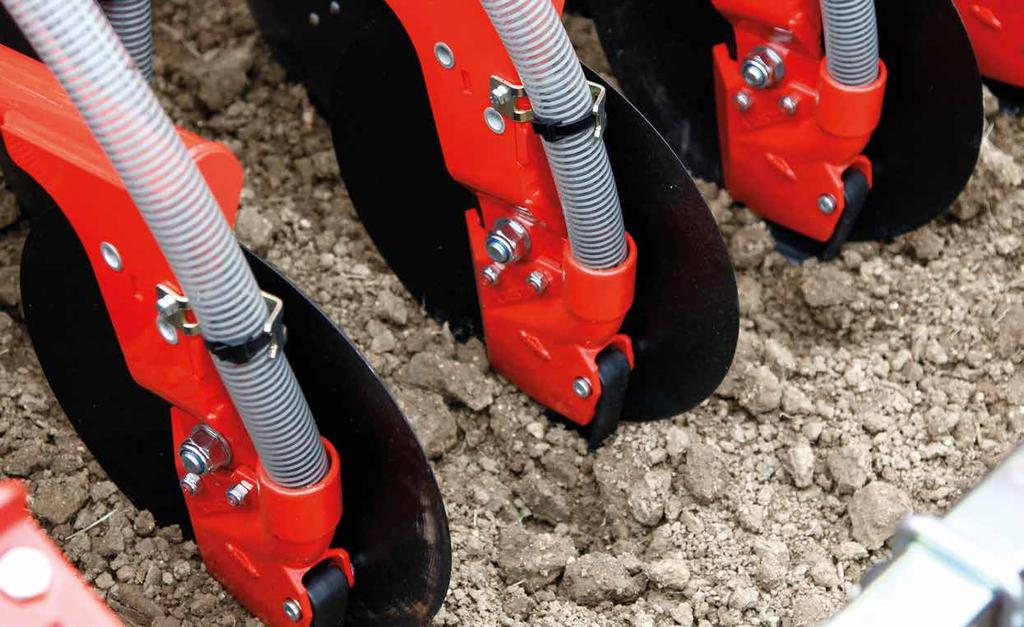

4 PROSTA, EKONOMICZNA I SKUTECZNA NAJBARDZIEJ PRECYZYJNA REDLICA JEDNOTALERZOWA Redlice z talerzami o średnicy 33 cm, rozmieszczone w rzędach oddalonych od siebie o 35 cm, pozwalają na siew w obecności resztek pożniwnych. Nacisk redlic na glebę 35 kg zapewnia utrzymanie prawidłowej głębokości siewu. Redlica jednotalerzowa jest wyposażona z boku w żeliwną redlicę piersiową, jednocześnie spełniającą funkcję skrobaka. Połączona jest z przewodem nasiennym, który z dużą precyzją prowadzi materiał siewny na dno bruzdy. Koła dogniatająco-podporowe bardzo skutecznie kontrolują głębokość siewu. Można je w bardzo prosty sposób regulować lub zdemontować bez użycia narzędzi. 4

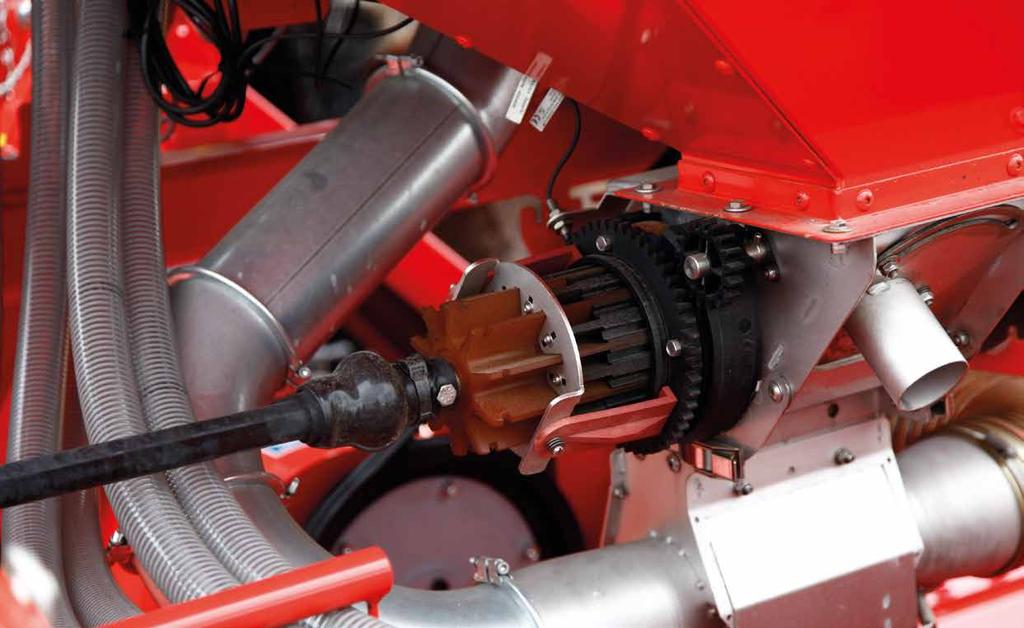

5 APARAT WYSIEWAJĄCY VENTA: PRECYZYJNE DOZOWANIE NASION System VENTA gwarantuje precyzyjne dozowanie wszystkich rodzajów nasion w dawkach od 1 do 430 kg/ha, a zmiana materiału siewnego wymaga tylko jednej regulacji. Wolnoobrotowy, objętościowy aparat wysiewający, utrzymuje skalibrowaną dawkę nawet podczas jazdy na pochyłościach. Ryzyko zablokowania nasion ograniczono, dzięki obszernym rowkom w wylotach głowicy rozdzielającej. Przejście z pozycji roboczej na tryb kalibracji sprowadza się do przesunięcia pojedynczej klapy. WYGODNY DOSTĘP DO PODZESPOŁÓW Umieszczona na zewnątrz głowica rozdzielająca ułatwia czyszczenie i załadunek zbiornika. Dostęp do głowicy jest wygodny również przy pełnym zbiorniku, co pozwala w dowolnym momencie wyłączać rzędy wysiewu. Łatwy dostęp do aparatu wysiewającego pozwala kontrolować dawkę wysiewu i wygodnie usuwać resztki z siewnika. 5

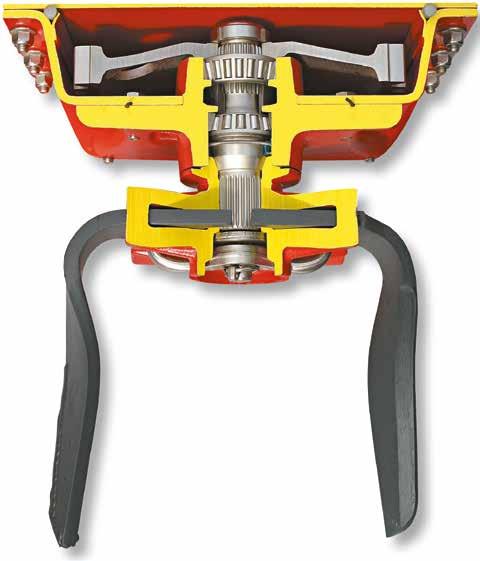

6 PEŁNA KONTROLA Możliwość sterowania maszyną z kabiny ciągnika to bardzo ważna zaleta. Elektroniczny sterownik HECTOR 3000 zapewnia: - monitorowanie dmuchawy, poziomu nasion w zbiorniku i obrotów aparatu wysiewającego - dzienne i ogólne zliczanie hektarów, - tworzenie ścieżek technologicznych z wyłączeniem siewu w 2 x 2 rzędach. DOSKONALE PRZYGOTOWANE ŁOŻE SIEWNE BRONY WIRNIKOWE HR: SOLIDNE I NIEZAWODNE 1. Skośne łożyska stożkowe ze skalibrowaną tuleją dystansową. 2. Sztywna belka nasmarowana na cały okres eksploatacji. 3. Brak obciążeń poprzecznych dzięki wypukłemu kształtowi kół zębatych. 4. Jednoczęściowe obudowy wirników z żeliwa. 5. Wielowypusty wałków napędowych wyciskane na zimno z uszczelnieniem kasetowym. KULTYWATORY ZĘBOWE CD: GLEBY LEKKIE To oszczędne rozwiązanie pozwala zwiększyć wydajność, ze względu na możliwość pracy z dużą prędkością i niskie koszty konserwacyjne. 6

7 Dane techniczne Siewnik pneumatyczny nadbudowany na maszynie uprawowej EC 300 Szerokość robocza (m) 3,00 Szerokość transportowa/całkowita (m) 3,00 Sekcje wysiewające Redlice jednotalerzowe Liczba rzędów 20 lub 24* Rozstaw rzędów (cm) 12,5 Rozmieszczenie redlic W dwóch rzędach Centralny aparat wysiewający (z odłączanym mieszadłem*) Dawka wysiewu (kg/ha) 1 do 430 Pojemność zbiornika (l) 800 Szerokość zbiornika (m) 2,10 Napęd dmuchawy Przez koło pasowe połączone z WOM lub za pośrednictwem hydrauliki ciągnika Centralna regulacja docisku redlic Noga podporowa Maszyna uprawowa HR 102 / 103 / 104 / 1002 / 1003 / 1004, HRB 102 / 103, CD 300 / 400 Znaczniki boczne Zagarniacz Wał dogniatający PACKER PK2, MAXIPACKER, PACKLINER lub STEELLINER Oświetlenie i tablice ostrzegawcze Wyposażenie elektryczne, ścieżki technologiczne Wymagane przyłącza hydrauliczne w ciągniku* Sterownik HECTOR 3000 z funkcją tworzenia ścieżek technologicznych z wyłączeniem wysiewu w 2 x 2 rzędach: - monitorowanie dawki wysiewu, dmuchawy, niskiego poziomu ziarna w zbiorniku, - dzienny i ogólny licznik hektarów 1 zawór dwukierunkowy (znaczniki) * Wyposażenie seryjne różni się w poszczególnych krajach. seryjnie opcja -- niedostępne WAŁY 1. WAŁ STEELLINER 2. WAŁ PACKLINER Zagęszcza łoże siewne, tworząc jednolite bruzdy nawet w trudnych i wilgotnych warunkach. Wał o średnicy 550 mm idealnie sprawdza się na glebach lekkich oraz gliniastych, zapewniając doskonałe zagęszczenie rzędów. 1 2 Zapewnia przykrycie nasion glebą, tworząc jednolite bruzdy. Ten uniwersalny wał o średnicy 592 mm doskonale sprawdza się zarówno na glebach lekkich, jak i gliniastych. 3. WAŁ PACKER PK2 Zapewnia kruszenie i zagęszczenie łoża siewnego, pozostawiając przy tym luźniejszą glebę na powierzchni. Stosowanie tego uniwersalnego wału o średnicy 515 mm zaleca się w przypadku gleb ilastych i gliniastych, o zwartej strukturze. 3 Wyposażenie dodatkowe: dodatkowy zawór odcinający wysiew (ścieżki technologiczne) - wyłącznie wysiewu w połowie siewnika - znaczniki przedwschodowe - pokrywa rozdzielająca / zaślepki umożliwiające dwukrotne/trzykrotne zwiększenie rozstawu rzędów - rama do pracy solo - przewód przyłączeniowy do radaru ciągnika (wtyczka 7-stykowa ISO 11786) - skrobaki kół dogniatających 4 4. WAŁ MAXIPACKER Kruszy i zagęszcza łoże siewne. Ma niewielkie wymagania pod względem siły uciągu i dzięki dużej średnicy 535 mm małe opory toczenia na glebach lekkich, wapiennych lub gliniasto-ilastych. 7

8 VENTA EC 300 APLIKACJA MOBILNA Caractéristiques SEEDING ASSISTANT: ZOPTYMALIZUJ USTAWIENIA SWOJEGO SIEWNIKA Z ASYSTENTEM WYSIEWU. VENTA 3020 VENTA 3520 VENTA 4020 VENTA 3030 VENTA 3530 VENTA 4030 Largeur de travail (m) 3,00 3,43-3,50 4,00 3,00 3,43-3,50 4,00 Largeur de transport (m) 3,00 3,50 4,00 3,00 3,50 4,00 Équipement hydraulique tracteur requis 1x SE à retour libre (souf erie) ; 1x DE (bras supérieur hydraulique) Équipement électrique tracteur requis 1 connecteur 3 broches 25 A (alim. élec. semoir) ; 1 connecteur stand. 7 broches (signal.) KUHN opracował aplikację mobilną SEEDING ASSISTANT, która określa odpowiednie ustawienia Capacité de la trémie (l) / w zależności od siewnika i warunków siewu (rodzaj wysiewanego materiału, dawka itd.). Aplikacja ta posiada również przelicznik nasion/m² na kg/ha. Hauteur de chargement approx. (m) 2,13 Dimensions d'ouverture de la trémie approx. (cm) 185 x x x x 135 Couvercle Métal avec joint anti-poussière Crible de trémie à verrouillage Semoir posé sur rouleau Doseur volumétrique Dosage volumétrique électrique centralisé ; avec agitateur débrayable et trappe de vidange rapide Nie masz jeszcze tej aplikacji? Możesz ją pobrać w Apple Store oraz Google Play. Poznaj najszerszą ofertę siewników na rynku. Nombre de clapets 2 x 2 rangs à rythme symétrique et asymétrique (24 rangs) / (24 rangs) / Compatibilité avec largeurs de traitement (m) (28 rangs) (28 rangs) Nombre de rangs 20 ou ou ou ou ou ou 32 12,5 12,5 Écartement (cm) 12,5 ou 14,3 12,5 ou 14,3 ou 15 ou 15 SEEDFLEX : éléments à double disques montés À double disques, 2 rangées avec un écartement Élément semeur sur parallélogramme avec roulette de rappui, de 30 cm 2 rangées avec un écartement de 35 cm Décrotteurs à surface dure - Réglage de la profondeur de semis Manuels, centralisés ISOBUS ou QUANTRON S2 : niveau, vitesse de la souf erie, modulation du dosage, compteur d hectares Équipement électronique et journalier Commande de jalonnage Gestion automatique Modulation électronique de la dose Anticipeur de mise en route du doseur Assistant de modulation de la dose de série équipement facultatif - non disponible Équipements facultatifs : éclairages de travail à LED ; souf erie à régulation VARIO ; traceurs de prélevée, clapets de jalonnage avec coupure 2 x 4 rangs ; capteurs d écoulement des semences ; clapets de coupure électrique de la demi-largeur Zawieszane mechaniczne - 2. Nadbudowane mechaniczne - 3. Z przednim zbiornikiem - 4. Nadbudowane pneumatyczne 5. Zawieszane zestawy uprawowo-siewne - 6. Zawieszane do siewu uproszczonego - 7. Zaczepiane do siewu uproszczonego - 8. Punktowe Znajdź najbliższego dealera marki KUHN na naszej stronie internetowej: Odwiedź nasz kanał na YouTube. Twój dealer KUHN 7 KUHN Maszyny Rolnicze Sp. z o.o. Jelonek, ul. Orzechowa 1, Suchy Las Tel , Fax Informacje podane w niniejszym dokumencie mają wyłącznie charakter informacyjny i nieumowny. Maszyny naszej firmy spełniają wymogi obowiązujące w krajach, do których są dostarczane. W celu lepszej prezentacji wybranych szczegółów niektóre urządzenia zabezpieczające opisywane w naszych materiałach marketingowych nie zostały przedstawione w pozycji roboczej. Podczas pracy urządzenia te należy umieścić w pozycji roboczej zgodnie z wymogami zamieszczonymi w instrukcjach obsługi i montażu. Należy uwzględniać masę brutto ciągnika, jego udźwig oraz maksymalne obciążenie poszczególnych osi i opon. Wartość obciążenia przedniej osi ciągnika musi być zgodna z przepisami obowiązującymi w kraju, do którego maszyna jest dostarczana (w krajach europejskich nie może być mniejsza od 20% masy netto ciągnika). Zastrzegamy sobie prawo do modyfikacji rozwiązań projektowych, specyfikacji i wyszczególnionych materiałów bez uprzedzenia. Maszyny oraz wyposażenie przedstawione w niniejszej broszurze mogą być chronione co najmniej jednym patentem i/lub zastrzeżonym wzorem. Przytaczane w niniejszym dokumencie znaki towarowe mogą być zarejestrowane w jednym lub kilku krajach. W trosce o środowisko, broszurę wydrukowano na papierze bezchlorowym / Printed in France PL Copyright 2018 KUHN Znajdź KUHN również na
