Rozwiązania KUHN. COMBILINER kombinacje uprawowo-siewne WYBIERZ ROZWIĄZANIE DOSTOSOWANE DO TWOICH POTRZEB!

Transkrypt

1 Rozwiązania KUHN COMBILINER kombinacje uprawowo-siewne WYBIERZ ROZWIĄZANIE DOSTOSOWANE DO TWOICH POTRZEB!

2 COMBILINER Kombinacje uprawowo-siewne Kombinacje uprawowo-siewne KUHN - wybierz rozwiązanie dostosowane do Twoich potrzeb! Więcej możliwości dzięki kombinacjom uprawowo-siewnym KUHN! Wymierne korzyści:...oszczędność CZASU dla lepszego wyniku ekonomicznego...uniwersalność pozwalająca na siew zarówno w orkowych jak i bezorkowych systemach uprawy...wysoka PRECYZJA gwarantująca doskonałą pracę siewników mechanicznych i pneumatycznych WYSOKA PRECYZJA z mechanicznym systemem wysiewu, strony 3-4 UNIWERSALNOŚĆ, strony 7-8 CULTISOIL Głębosz - wąskie lemiesze na gleby gliniaste - szerokie lemiesze na gleby piaszczyste i piaszczysto-gliniaste NOWOSC CD - CDM EL HRB/HR Kultywator - Dostępny z lub 3 rzędami wzmocnionych zębów - Włóka z zębami wyrównującymi CDM - kultywator do pracy w mulczu - Kultywator wyposażony w skręcone zęby mieszające resztki pożniwne z glebą. Glebogryzarki Szerokość robocza 3 do 4 m - wersje CULTIPLOUGH, CULTI- TILLER lub CULTIROTOR - możliwość wyboru przekładni Duplex lub Multiplex Szeroki wybór wałów Brony obrotowe Szerokość robocza 3 do 6m - Sztywne lub składane - Zęby standardowe lub OPTIMIX - Możliwość wyboru przekładni Duplex lub Multiplex W zależności od typu gleby istnieje możliwość wyboru wałów: PK, Maxipacker, Packliner Packer PK Maxipacker Packliner

3 Maszyny uprawowe i siewniki KUHN: z myślą o wszystkich gospodarstwach rolnych! WYSOKA PRECYZJA z pneumatycznym systemem wysiewu, strony 5-6 Centralna, a zarazem cofnięta pozycja wałka WOM w bronach obrotowych HRB 03, HR 03 i HR 003 gwarantuje doskonałą współpracę maszyny z ciągnikiem w każdych warunkach Cięgła dolne są zabezpieczone przed obracaniem się w trakcie pracy Wszystkie aktywne narzędzia uprawowe KUHN są standardowo wyposażone w tylne wyjście WOM OSZCZĘDNOŚĆ CZASU, strony 9-0 INTEGRA VENTA TF + BTF Siewnik mechaniczny - Rowkowy aparat wysiewający - Redlice piersiowe lub talerzowe Siewnik pneumatyczny System wysiewający VENTA - Wydajna dmuchawa - Centralnie regulowany aparat wysiewający - Redlice piersiowe lub talerzowe Przedni zbiornik i belka z redlicami wysiewającymi - Wysoka wydajność pracy - Doskonałe rozłożenie ciężaru maszyny na przednią i tylną oś ciągnika

4 WYSOKA PRECYZJA z pneumatycznym systemem wysiewu COMBILINER Kombinacje uprawowo-siewne Ekonomiczny siew stabilnym i wydajnym agregatem 3 Kultywator CD w szerokościach roboczych 3 i 4m Tańsze rozwiązanie - 3 rzędy zębów uprawowych - rzędy zębów uprawowych + włóka. Wybór elementów roboczych zależy od wcześniejszego zabiegu uprawowego oraz od oczekiwanego stopnia spulchnienia wierzchniej warstwy gleby. Brony obrotowe HR INTEGRA Ustawione pod kątem zęby - efektywne i ekonomiczne rozwiązanie - Doskonała inwestycja: wykonane z kutej stali, utwardzone cieplnie zęby o wydłużonej żywotności - Dokładne spulchnienie i wyrównanie gleby praktycznie w każdych warunkach: gleby zakamienione, ciężkie gliny - Dostosowane do dużych prędkości roboczych Niezawodność - Bezobsługowe łożyska stożkowe - Hermetycznie uszczelniona wanna wypełniona smarem półpłynnym - Kute i utwardzane koła zębate 3 - Jednoczęściowaobudowa ułożyskowania 4 - Wyciskany wielowypust osi - metoda wyciskania powoduje zagęszczenie materiały i zwiększa jego trwałość 5 - Uszczelniacz 5 Ruchoma nabudowa na wale maszyny uprawowej Dzięki ruchomej nabudowie siewnika na wale, redlice wysiewające pracują na stałej głębokości, niezależnie od głębokości pracy zębów kultywatora. Brony obrotowe KUHN mogą być również wyposażone w DURAKUHN: zęby powlekane węglikami, o zwiększonej odporności na zużycie.

5 PRECYZYJNY SIEW COMBILINER: CD 300 lub HR INTEGRA Siewnik mechaniczny INTEGRA o szerokości roboczej 3 i 4 m 4 CD HR Komputer HECTOR - Wyznaczanie ścieżek technologicznych - Licznik hektarów, pomiar prędkości pracy - Alarm niskiego poziomu ziarna w skrzyni nasiennej, kontrola obrotów aparatów wysiewających, pozycji znaczników Precyzyjny rowkowy aparat wysiewający - Równomierne i bardzo dokładne dozowanie materiału siewnego, niezależnie od warunków pracy: duże, śrubowo ułożone komory aparatów wysiewających są nieczułe na drgania podczas pracy - Integralna część do wysiewu drobnonasiennych - Bezstopniowa i precyzyjna regulacja dawki wysiewu od,5 kg/ha do 450 kg/ha. Redlice piersiowe lub talerzowe Redlice talerzowe możliwość siewu na glebie z dużą ilością resztek pożniwnych jak również po orce. Redlice piersiowe - tańsze rozwiązanie - duży odstęp między przednim, a tylnym rzędem redlic (35 cm) eliminuje ryzyko zapychania sekcji wysiewających - ogranicznik głębokości pracy redlic pozwala zachować precyzję siewu niezależnie od prędkości jazdy i warunków glebowych

6 WYSOKA PRECYZJA z pneumatycznym systemem wysiewu COMBILINER Kombinacje uprawowo-siewne Równomierne wschody i oszczędność materiału siewnego 5 Brony obrotowe HRB PRECYZYJNY SIEW COMBILINER HRB 303-VENTA ACCURA Przygotowanie gleby do siewu z wałem Packliner - Optymalne zagęszczenie gleby zapewnia równomierne wschody - Wyrównanie powierzchni gleby na całej szerokości roboczej, pozwala na precyzyjny siew z dużą prędkością. Belka z redlicami wysiewającymi prowadzona przez wał - Niezależnie od głębokości pracy brony obrotowej, głębokość siewu pozostaje stała - Wibracje i wstrząsy nie są przenoszone z brony na siewnik nawet podczas pracy z dużą prędkością lub w trudnych warunkach glebowych Centralny aparat wysiewający: prosty i precyzyjny - Aby uniknąć błędów podczas wysiewu oraz ułatwić obsługę siewnika, dawka wysiewu (kg/ha) jest ustawiana centralnie za pomocą korby - Dawka wysiewu może być regulowana w przedziale od,5 do 430 kg/ha - Kształt skrzyni nasiennej pozwala na całkowite jej opróżnienie Zmiana dawki wysiewu za pomocą urządzenia MDC Urządzenie MDC pozwala na zmianę dawki wysiewu w trakcie pracy, stopniowo co 5, 0 lub 5% i może wynieść maksymalnie +/- 60%. Krok w kierunku rolnictwa precyzyjnego: MDC może współpracować z większością elektronicznych systemów dla rolnictwa.

7 Siewnik pneumatyczny VENTA Redlice ACCURA : Oszczędność materiału siewnego do 5% Innowacja doceniona przez ekspertów 3 NOWOSC Nasiona są oddzielane od strumienia powietrza i spadają na dno przygotowanego przez redlice rowka Ześlizgując się po specjalnych kaskadach, układają się w równych odległościach od siebie 3 Duży nacisk redlic na glebę, zastosowanie płóz ograniczających głębokość siewu lub kół dogniatających zapewnia dużą stabilność redlic podczas siewu oraz optymalny kontakt nasion z glebą. Jeżeli dojdzie do zapchania redlicy, nasiona są wyrzucane ze strumieniem powietrza z tyłu redlicy. 6 3 rodzaje kaskadowych kasetek dla różnych rodzajów nasion: - żółta: dla nasion drobnych np. rzepak - czarna: dla zbóż - zielona: dla grochu, bobiku itp. System wysiewu VENTA Centralny aparat wysiewający dozuje materiał siewny Materiał siewny jest podawany do wtryskiwacza, gdzie powstaje mieszanka nasion z powietrzem wtłaczanym przez dmuchaw 3 Powietrze przenosi nasiona do głowicy rozdzielającej 4 W głowicy materiał siewny zostaje skierowany do przewodów nasiennych, a następnie do redlic Koła dogniatające - Prowadzą redlice, umożliwiając dokładne kopiowanie terenu - Zagęszczają glebę wokół nasion, zapewniając doskonałe warunki do kiełkowania Hydrauliczna regulacja docisku redlic Latwa i precyzyjna regulacja pozwala w trakcie jazdy dostosować pracę redlic do warunków glebowych. Zagarniacz - Zęby w kształcie Z : przeznaczone do pracy na lekkich i średnich glebach - Zęby gięte: stworzone do pracy na glebach ciężkich lub do pracy z wałem Packliner.

8 UNIWERSALNOŚĆ COMBILINER Kombinacje uprawowo-siewne Siew po orce lub w ściernisko 7 Głębokie spulchnianie CULTISOIL głęboka uprawa gleby Cultisoil podcina i rozluźnia głębszą warstwę gleby, dając efekt tzw. fali. Resztki pożniwne nie zostają przykryte glebą, co w przypadku siewu w systemie bezorkowym mogłoby powodować ich późniejsze gnicie. Symetryczne łapy równomiernie podcinają glebę na całej szerokości roboczej. Przygotowanie gleby do siewu Glebogryzarki KUHN CULTITILLER - Maszyny doskonale dostosowane do pracy na glebach z dużą ilością resztek pożniwnych lub w bardzo suchych warunkach i na zaskorupionej glebie - Ustawienie tylnej pokrywy dostosowane jest do warunków glebowych i ilości resztek roślinnych na polu Efektywne zęby brony obrotowej: OPTIMIX Kształt i optymalny kąt natarcia zębów pozwala na dokładne przygotowanie do siewu gleby z dużą ilością resztek pożniwnych. Solidna konstrukcja bron obrotowych KUHN - mocna rama zaczepowa i zawieszenie dostosowane do różnych typów ciągników - wydajne zęby o wydłużonej żywotności i dużej odporności na uszkodzenia

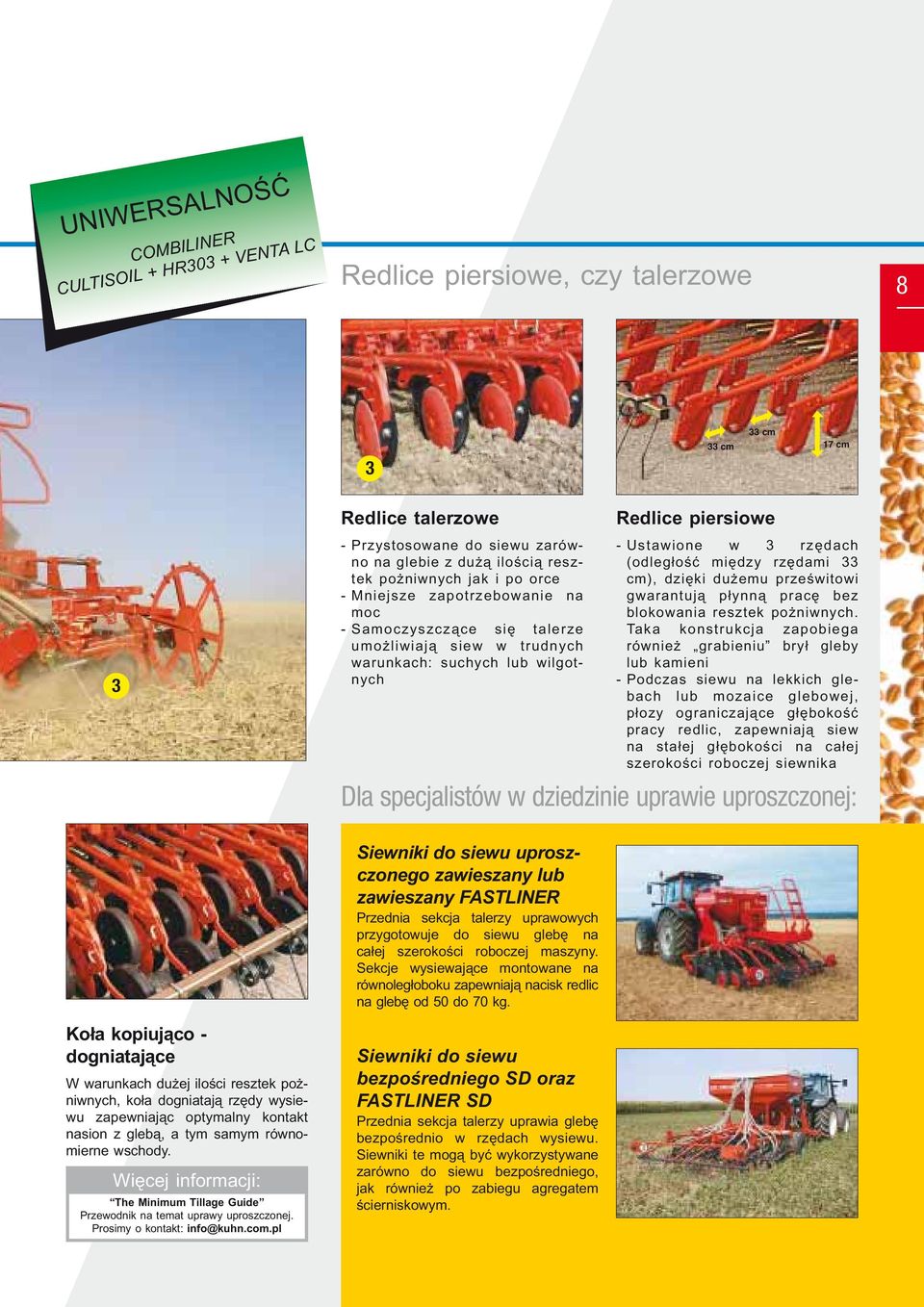

9 UNIWERSALNOŚĆ COMBILINER CULTISOIL + HR303 + VENTA LC Redlice piersiowe, czy talerzowe cm 33 cm 7 cm 3 Redlice talerzowe - Przystosowane do siewu zarówno na glebie z dużą ilością resztek pożniwnych jak i po orce - Mniejsze zapotrzebowanie na moc - Samoczyszczące się talerze umożliwiają siew w trudnych warunkach: suchych lub wilgotnych Redlice piersiowe - Ustawione w 3 rzędach (odległość między rzędami 33 cm), dzięki dużemu prześwitowi gwarantują płynną pracę bez blokowania resztek pożniwnych. Taka konstrukcja zapobiega również grabieniu brył gleby lub kamieni - Podczas siewu na lekkich glebach lub mozaice glebowej, płozy ograniczające głębokość pracy redlic, zapewniają siew na stałej głębokości na całej szerokości roboczej siewnika Dla specjalistów w dziedzinie uprawie uproszczonej: Koła kopiująco - dogniatające W warunkach dużej ilości resztek pożniwnych, koła dogniatają rzędy wysiewu zapewniając optymalny kontakt nasion z glebą, a tym samym równomierne wschody. Więcej informacji: The Minimum Tillage Guide Przewodnik na temat uprawy uproszczonej. Prosimy o kontakt: info@kuhn.com.pl Siewniki do siewu uproszczonego zawieszany lub zawieszany FASTLINER Przednia sekcja talerzy uprawowych przygotowuje do siewu glebę na całej szerokości roboczej maszyny. Sekcje wysiewające montowane na równoległoboku zapewniają nacisk redlic na glebę od 50 do 70 kg. Siewniki do siewu bezpośredniego SD oraz FASTLINER SD Przednia sekcja talerzy uprawia glebę bezpośrednio w rzędach wysiewu. Siewniki te mogą być wykorzystywane zarówno do siewu bezpośredniego, jak również po zabiegu agregatem ścierniskowym. FASTLINER : Ì ÂÒÌ Â Ë ÔappleˈÂÔÌ Â ÒÂflÎÍË SD en semis direct

10 OSZCZĘDNOŚĆ CZASU COMBILINER Kombinacje uprawowo-siewne Zaprojektowane z myślą o oszczędzaniu czasu 9 Brony obrotowe HR Zęby FAST-FIT: szybki montaż i trwałość Zęby brony są zamocowane w uchwytach za pomocą wykonanego z kutej stali łącznika, zabezpieczonego zawleczką. Stożkowy kształt mocowań oraz płaski, prostokątny profil górnej części zębów powodują, że zęby są bardzo wytrzymałe na siły działające podczas pracy. Skośne zęby - przystosowane do dużych prędkości roboczych - skutecznie kruszą glebę OSZCZĘDNOŚĆ CZASU COMBILINER: HR BTF Zwarty agregat uprawowo-siewny Większa prędkość robocza - Większa wydajność pracy - Niższe koszty serwisowe - Uniwersalny zestaw do nabudowy: łatwy montaż i niezawodność Łatwiejsze manewrowanie maszyn - Hydrauliczne podnoszenie belki z redlicami: możliwość uniesienia redlic na wysokość 60 cm - Ruchome łączniki dolne: zapewniają łatwiejsze podczepianie maszyny i dokładniejsze kopiowanie terenu zapewniające jednakową głębokość pracy na całej szerokości roboczej agregatu. Lepsze rozłożenie ciężaru - Brona obrotowa może pracować w pozycji sztywnej lub pływającej w zależności od ukształtowania terenu - Doskonałe rozłożenie ciężaru agregatu

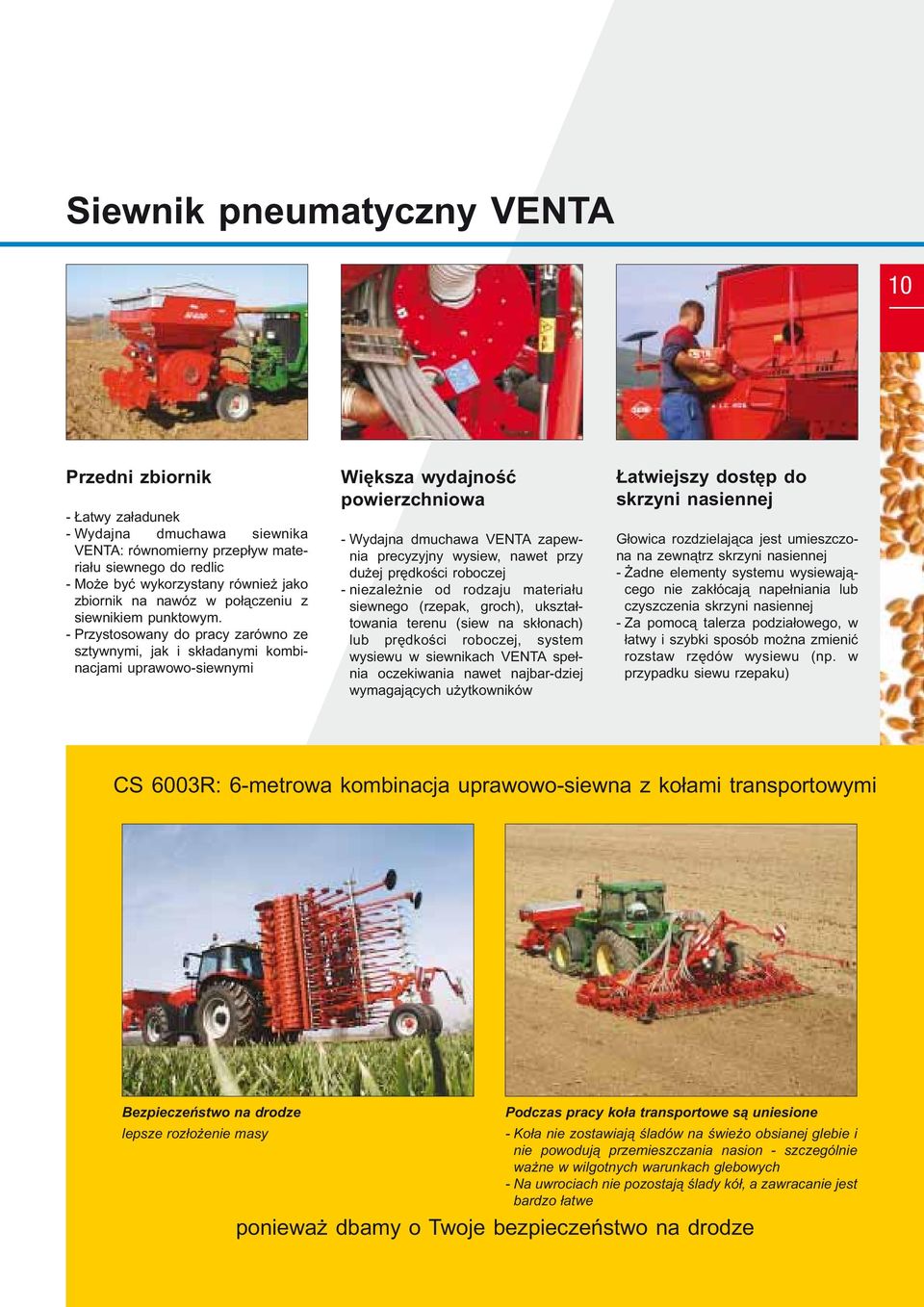

11 Siewnik pneumatyczny VENTA 0 Przedni zbiornik - Łatwy załadunek - Wydajna dmuchawa siewnika VENTA: równomierny przepływ materiału siewnego do redlic - Może być wykorzystany również jako zbiornik na nawóz w połączeniu z siewnikiem punktowym. - Przystosowany do pracy zarówno ze sztywnymi, jak i składanymi kombinacjami uprawowo-siewnymi Większa wydajność powierzchniowa - Wydajna dmuchawa VENTA zapewnia precyzyjny wysiew, nawet przy dużej prędkości roboczej - niezależnie od rodzaju materiału siewnego (rzepak, groch), ukształtowania terenu (siew na skłonach) lub prędkości roboczej, system wysiewu w siewnikach VENTA spełnia oczekiwania nawet najbar-dziej wymagających użytkowników Łatwiejszy dostęp do skrzyni nasiennej Głowica rozdzielająca jest umieszczona na zewnątrz skrzyni nasiennej - Żadne elementy systemu wysiewającego nie zakłócają napełniania lub czyszczenia skrzyni nasiennej - Za pomocą talerza podziałowego, w łatwy i szybki sposób można zmienić rozstaw rzędów wysiewu (np. w przypadku siewu rzepaku) CS 6003R: 6-metrowa kombinacja uprawowo-siewna z kołami transportowymi Bezpieczeństwo na drodze lepsze rozłożenie masy Podczas pracy koła transportowe są uniesione - Koła nie zostawiają śladów na świeżo obsianej glebie i nie powodują przemieszczania nasion - szczególnie ważne w wilgotnych warunkach glebowych - Na uwrociach nie pozostają ślady kół, a zawracanie jest bardzo łatwe ponieważ dbamy o Twoje bezpieczeństwo na drodze

12 Zaprojektuj swój własny COMBILINER INTEGRA VENTA LC - AL TF + BTF Maszyny uprawowe sztywne 3 m 4 m 3 m 3,5 m 4 m 4,5 m 3 m 4 m 4,5 m EL 0 EL 4 EL 0 HRB 0 HRB 03 HR 03 HR 003 CD Głębosz CULTISOIL z broną obrotową KUHN oraz z wałami Packer/ Maxipacker lub w zestawie z glebogryzarką EL 0/4/0. (Venta LC) (Venta LC) TF + BTFR Maszyny uprawowe składane 4 m 4,5 m 5 m 6 m HRB 03 R HR 003 R CS 6003 R Siewniki punktowe REDUKCJA KOSZTÓW Nasze maszyny są produkowane zgodnie z Europejską Dyrektywą Maszynową, obowiązującą w krajach Unii Europejskiej. W krajach poza E.U. nasze maszyny są przystosowane do norm obowiązujących w danym kraju. W prospektach, w celu pokazania szczegółów budowy, niektóre osłony mogły zostać zdemontowane. Podczas pracy wszystkie osłony muszą być zamontowane (według opisu montażu przedstawionego w instrukcji obsługi). Producent zastrzega sobie prawo zmiany budowy, danych technicznych oraz materiałów bez odwołania. Nasze maszyny i znaki towarowe są opatentowane w wielu krajach. Maszyny i wyposażenie opisane w tej broszurze mogą być przedmiotem przynajmniej jednego znaku patentowego i/lub wzoru zastrzeżonego. Znak(i) towarowy(e) zastrzeżony(e). DEALER KUHN: PLANTER pneumatyczny siewnik punktowy Firma KUHN oferuje rozwiązania spełniające oczekiwania rolników: DOBRA PRAKTYKA ROLNICZA KOMFORT I?? JAKOSC ŻYCIA KUHN Maszyny Rolnicze Sp. z o.o. Jelonek k/ Poznania Ul. Orzechowa, 6-00 Suchy Las Tel.: (06) Fax: (06) info@kuhn.com.pl DORADZTWO W ZASIĘGU RĘKI MAXIMA pneumatyczny siewnik punktowy?? NIEZAWODNOSC I SERWIS W trosce o środowisko, broszurę wydrukowano na papierze nie zawierającym chloru / Printed in France PL Copyright KUHN 00
