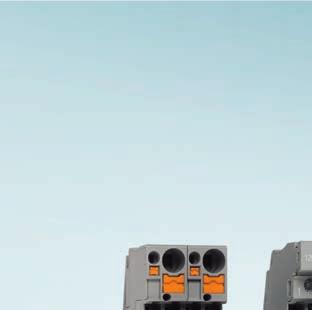

1 Wyłączniki zabezpieczające Selektywna dystrybucja prądu: rozdział, indywidualne dopasowanie, modułowa rozbudowa

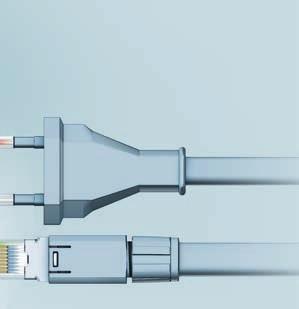

2 Bezawaryjne zasilanie i transmisja sygnału Szczególne znaczenie dla bezpieczeństwa pracy instalacji i urządzeń elektrycznych ma ciągłość zasilania elektrycznego i bezpieczne łącze danych. Firma Phoenix Contact swoją linią produktów TRABTECH wychodzi naprzeciw tym kompleksowym wymaganiom. Dopasowane rozwiązania obejmujące ochronę przed przepięciami, urządzenia do monitorowania, wyłączniki zabezpieczające oraz produkty EMC gwarantują stałą, wysoką dyspozycyjność systemu. Wyłącznik zabezpieczający jako system rozbudowywany modułowo lub elektroniczny wariant wielokanałowy z licznymi funkcjami 2 PHOENIX CONTACT

3 Selektywne zabezpieczane obwodów prądowych Spis treści Wysokiej jakości wyłączniki zabezpieczające zapewniają bezpieczeństwo instalacji Strona 4 /5 Wielokanałowe elektroniczne wyłączniki zabezpieczające CBM Strona 6 /7 Elektroniczne wyłączniki zabezpieczające Strona 8 /9 Termomagnetyczne wyłączniki zabezpieczające Strona 10 /11 Niezawodna ochrona przed szkodliwymi prądami przeciążeniowymi i zwarciowymi Usterki instalacji mogą mieć różne przyczyny. Na przykład trwale występujące przeciążenie może uszkodzić odbiornik i spowodować zatrzymanie instalacji lub jej części. Zabezpiecz obwody sterowania instalacji i zwiększ dyspozycyjność systemu. W praktyce około 90% wszystkich instalacji działa z napięciem sterującym 24 V DC. Termiczne wyłączniki zabezpieczające Strona 12 /13 Płytka do wyłączników zabezpieczających Przegląd produktów Strona 14 /15 Strona Wyłączniki zabezpieczające i QUINT POWER Strona 22 /23 QUINT POWER TRIO POWER i CBM Strona 24 /25 Strona 26 /27 Zawory Silniki Przekaźniki Sterowniki programowalne Czujniki/urządzenia wykonawcze Typowe prądy znamionowe odbiorników elektrycznych 0,5 A do 4 A 0,5 A do 5 A 1 A do 8 A 0,5 A do 2 A 1 A do 12 A Różne prądy znamionowe różnych odbiorników pokazują, jak uzasadnione jest selektywne zabezpieczanie poszczególnych obwodów prądowych. Dla każdego prądu znamionowego są dostępne odpowiednie wyłączniki zabezpieczające. PHOENIX CONTACT 3

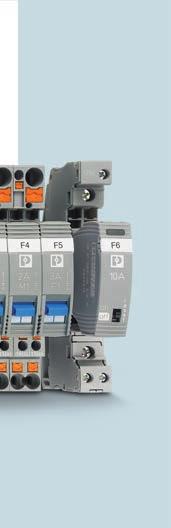

4 Wysokiej klasy wyłączniki zabezpieczające zapewniają bezpieczeństwo instalacji Wyłączniki zabezpieczające stanowią ważny element zapewniający wysoką dyspozycyjność systemu. Zapewniają one selektywne odłączenie wadliwego obwodu prądowego w razie wystąpienia przeciążenia lub zwarcia. Wszystkie inne części instalacji nadal działają. Termiczne wyłączniki Termomagnetyczne wyłączniki zabezpieczające Elektroniczne wyłączniki zabezpieczające Wielokanałowe elektroniczne wyłączniki zabezpieczające Uniwersalność Wyłączniki zabezpieczające o różnych technologiach wyzwalania Oferujemy pasujące rozwiązanie do każdego zastosowania. Wybierz odpowiedni wyłącznik oraz podstawkę z zaciskami Push-in lub zaciskami śrubowymi. Charakterystyka wyłączania wyłączników zabezpieczających Czas wyzwalania w razie przeciążenia Czas wyzwalania w razie zwarcia Optymalnie zabezpieczenie w następujących przypadkach Termiczne wyłączniki zabezpieczające odpowiedni nieodpowiedni przeciążenie Termomagnetyczne wyłączniki zabezpieczające Elektroniczne wyłączniki zabezpieczające odpowiedni idealny przeciążenie zwarcie długie trasy przewodów (charakterystyka wyzwalania SFB) idealny idealny przeciążenie zwarcie długie trasy przewodów (aktywny ogranicznik prądu) 4 PHOENIX CONTACT

5 I A 15 x I N 12 x I N 10 x I N 6 x I N 4 x I N 2 x I N Charakterystyka M Charakterystyka SFB Charakterystyka F I N 0 Modułowa rozbudowa Już prościej się nie da. Rozbuduj swoją instalację za pomocą dodatkowych wyłączników zabezpieczających. Możliwe jest nawet wstępne podłączenie przewodów instalacji z indywidualnym doborem wtyków na miejscu. Jednolita, wtykowa koncepcja obudowy i możliwość mostkowania podstawek ułatwia instalację. Rozległe instalacje Termomagnetyczne wyłączniki zabezpieczające o charakterystyce wyzwalania SFB* zapewniają maksymalne zabezpieczenie nadmiarowo-prądowe również w instalacjach rozległych o długich trasach przewodów. Charakterystyka zapobiega niepotrzebnemu, zbyt wczesnemu wyłączeniu w przypadku krótkotrwałych skoków wartości prądu, jak przy prądach rozruchowych, zapobiega równocześnie niepożądanym długotrwałym prądom przeciążeniowym, które mogą być związane z niebezpiecznym powstawaniem ciepła w urządzeniu. Indywidualne dopasowanie Dzięki wyjątkowemu systemowi mostkowania z akcesoriów CLIPLINE complete można w łatwy i indywidualny sposób łączyć również wyłączniki zabezpieczające. Jednako imienne potencjały są szybko i bezpiecznie połączone. Bez konieczności żmudnego podłączania kabli można rozbudować dystrybucję energii, zmienić łańcuch sygnałowy lub zmostkować napięcie pomocnicze elektronicznych wyłączników zabezpieczających. Ochrona wielokanałowa Wielokanałowe elektroniczne wyłączniki zabezpieczające zapewniają w zależności od wersji ochronę dla czterech lub ośmiu odbiorników. Poszczególne kanały można regulować pojedynczo Są one wyposażone w elektroniczną blokadę chroniącą przed przypadkowymi modyfikacjami. Stan każdego kanału jest wyświetlany bezpośrednio na urządzeniu i można go dodatkowo odczytać jako zdalną sygnalizację zbiorczą przez przeznaczone do tego przyłącza. Łatwe rozdzielanie Płytki do wyłączników zabezpieczających łączą w sobie zalety wyłączników zabezpieczających CB z pojedynczym i zajmującym niewiele miejsca rozdzielaczem potencjałów. Stan łączeniowy wyłącznika jest nadzorowany w postaci zdalnej sygnalizacji zbiorczej za pomocą zacisków przyłączeniowych. W każdym kanale można jednocześnie zabezpieczyć do czterech odbiorników. Ponadto istnieje możliwość podłączenia zewnętrznych styków przekaźnika, np. do wyłączenia ze względów bezpieczeństwa. Zabezpieczenie selektywne Aby wyłączniki zabezpieczające można było wyzwolić magnetycznie, a więc szybko, zasilacze muszą w krótkim czasie dostarczyć wielokrotność prądu znamionowego. Dzięki technologii SFB, umożliwiającej dostarczenie maksymalnie 6-krotnej wartości prądu znamionowego przez 12 ms, ta rezerwa prądu jest udostępniana za pomocą QUINT POWER. * SFB = Selective Fuse Breaking/selektywne odłączanie PHOENIX CONTACT 5

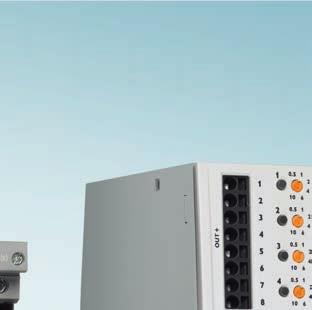

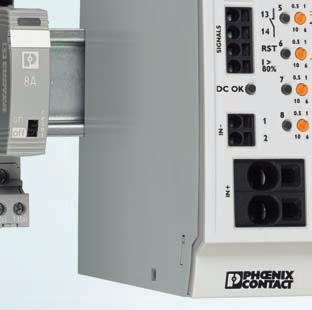

6 Wielokanałowe elektroniczne wyłączniki zabezpieczające CBM Wielokanałowe, elektroniczne wyłączniki zabezpieczające stosuje się w produkcji maszyn, urządzeniach technologicznych oraz w produkcji układów sterowania i instalacji. Ze względu na dynamiczne ograniczanie prądu napięcie pozostaje na stałym poziomie, nie ma oddziaływania na inne odbiorniki. Możliwość indywidualnego ustawienia urządzeń 4- i 8-kanałowych stanowi komfortowe i zajmujące niewiele miejsca rozwiązanie dla każdego zastosowania. Zalety: Asystent prądowy ułatwiający ustawienie prądów znamionowych zapewnia optymalną ochronę systemu Wykrywanie za niskich i za wysokich napięć oraz bezpieczne wyłączenie odbiorników Elektroniczna blokada chroniąca przed przypadkową zmianą ustawionych wartości prądu Precyzyjna klasyfikacja prądu znamionowego od 0,5 do 10 A w jednym urządzeniu Dynamiczne ograniczenie prądu umożliwiające lepsze wykorzystanie podłączonego wcześniej zasilacza Kanały niezależne 4/8 x 2,5 mm2 Ustawienie prądów znamionowych od 0,5 do 10 A Zestyk sygnalizacji zdalnej Wejście resetu Wczesne ostrzeganie w przypadku 80% ustawionego prądu znamionowego Elektroniczna blokada ustawionego prądu znamionowego Zasilanie 2 x 16 mm2 Szerokość zabudowy: 41 mm 6 PHOENIX CONTACT

7 13 0, , , , , , , , Charakterystyki wyzwalania Wielokanałowe elektroniczne wyłączniki zabezpieczające rozróżniają trzy różne stany. Normalny stan eksploatacyjny, przeciążenie i zwarcie. W zakresie od 1,1- do 1,3-krotności prądu znamionowego rozpoznane zostaje przeciążenie i ze względów bezpieczeństwa po 30 sekundach następuje wyłączenie. Jeśli przepływający prąd jest wyższy niż 1,3-krotność, zostanie rozpoznany jako zwarcie i ograniczony aktywnie w zależności od ustawionego prądu. Wyłączenie w przypadku zwarcia następuje po 20 milisekundach. W ten sposób napięcie pozostaje na stałym poziomie, a pozostałe odbiorniki pracują dalej bez przerwy. t s 1000 t s , A A ,1 0,1 0,01 0,5 1,1 1,3 1,5 2 xi 0,01 0,5 1,1 1,3 1,5 2 xi Przykład zastosowania Dzięki zastosowaniu wielokanałowych elektronicznych wyłączników zabezpieczających projektowanie rozdzielnicy jest znacznie łatwiejsze i bardziej przejrzyste. Wymaganą ochronę można dopasować do stosowanego odbiornika za pomocą regulowanych prądów znamionowych. W związku z tym urządzenia doskonale nadają się do ochrony przekaźników, sterowników programowalnych, silników, czujników, urządzeń wykonawczych i zaworów. Ponadto sygnalizacja zawsze przekazuje użytkownikowi bieżące informacje o stanie eksploatacyjnym instalacji. Za pomocą wejścia resetu można zdalnie włączyć odłączone ścieżki. L N PE Input V AC L / + N / - Output 24V DC 20A 14 DC OK 24-28V RST 6 I > 80% 7 DC OK SIGNALS OUT+ IN+ IN I>80% PHOENIX CONTACT 7

8 Elektroniczne wyłączniki zabezpieczające Elektroniczne wyłączniki zabezpieczające często stosuje się w systemach automatyki przemysłowej i komunikacji. Aktywne ograniczenie prądu zapobiega spadkowi napięcia wyjściowego w zasilaczu w przypadku błędu. Nie powoduje to oddziaływania na żadne inne obwody prądowe. Zalety: Kompaktowa konstrukcja z dokładnym stopniowaniem zakresów prądowych Przemyślana koncepcja sygnalizacji zdalnej umożliwia monitoring niezależny od miejsca Możliwość zdalnego włączania wejścia resetu lub wejścia sterującego Aktywne ograniczenie prądu, również przy obciążeniach pojemnościowych Możliwość mostkowania zasilania/komunikacji zdalnej z akcesoriami CLIPLINE complete Różne techniki przyłączeniowe dzięki zaciskom Push-in i zaciskom śrubowym Zasilanie (-) wyłącznika Kanał mostkowy minus Zasilanie (+) do 6 mm2 Blokada wtyku Kanał mostkowy zasilania Wskaźnik działania Dwuczęściowy/wtykowy Przewodzi Ograniczenie prądu Wyłączony Możliwość opisania Włącznik/wyłącznik (reset) Zestyk rozwierny, zestyk zwierny, status + reset lub status + sterowanie Kodowanie między wtykiem a podstawką Dystrybucja (+) 2 x 4 mm 2 8 PHOENIX CONTACT

9 Charakterystyki wyzwalania Elektroniczne wyłączniki zabezpieczające przerywają obwód w razie zwarcia po kilku milisekundach. Występujący prąd zostaje przy tym ograniczony do 1,25-krotności. Nawet przy dużej rezystancji przewodu wyłączniki rozłączą obwód prądowy w najkrótszym czasie. Czas przełączania [s] ,1 0, Wielokrotność I N CB E Przykład zastosowania Elektroniczne wyłączniki zabezpieczające w sposób optymalny nadają się na przykład do ochrony przekaźników, sterowników programowalnych, silników, czujników, urządzeń wykonawczych i zaworów. 230 V F1 F2 F3 F4 1A 2A 3A 4 2A on r e s e t on r e s e t on r e s e t on r e s e t PLC M 1A PHOENIX CONTACT 9

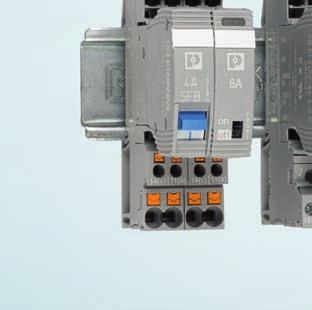

10 Termomagnetyczne wyłączniki zabezpieczające Termomagnetyczne wyłączniki zabezpieczające stosuje się w systemach informatycznych, komunikacyjnych i technologicznych. Z uwagi na różne charakterystyki wyzwalania wyłączniki znajdują różnorakie zastosowanie. Możliwość ponownego włączenia i natychmiastowa sygnalizacja zdalna stanu eksploatacyjnego zapewniają dyspozycyjność. Zalety: Kompaktowa konstrukcja z dokładnym stopniowaniem zakresów prądowych Przemyślana koncepcja sygnalizacji zdalnej umożliwia monitoring niezależny od miejsca Maksymalne zabezpieczenie nadmiarowo-prądowe w przypadku długich przewodów dzięki charakterystyce wyzwalania SFB Możliwość mostkowania zasilania/komunikacji zdalnej z akcesoriami CLIPLINE complete Zabezpieczenie napięcia sterującego 230/240 V AC za pomocą charakterystyki M1 (w oparciu o charakterystykę C) Różne techniki przyłączeniowe dzięki zaciskom Push-in i zaciskom śrubowym Zestyk sygnalizacji zdalnej 12/NC Blokada wtyku Zasilanie do 6 mm2 Kanał mostkowy zasilania Dwuczęściowy/wtykowy Możliwość opisania Włącznik/wyłącznik Kodowanie między wtykiem a podstawką Zestyk sygnalizacji zdalnej 11/C, 14/NO Dystrybucja energii 2 x 4 mm 2 Kanał mostkowy sygnalizacji zdalnej 10 PHOENIX CONTACT

11 Charakterystyki wyzwalania W przypadku termomagnetycznych wyłączników zabezpieczających moment zadziałania zależy od rodzaju przeciążenia. W przypadku przeciążenia odbiornik zostaje odłączony od sieci w wyniku wyzwolenia termicznego. Jeśli występuje bardzo wysoki prąd przeciążenia lub nawet zwarcie, załączenie magnetyczne przerywa obwód prądowy w ciągu kilku sekund. W zależności od zakresu zastosowania, obciążenia i potrzeby ochrony należy wybierać urządzenia chroniące z najbardziej pasującą charakterystyką ,5...6 A A ,5...6 A A ,5...6 A A Czas przełączania [s] , , ,1 0,01 0,01 0,01 0,001 0,001 0, Zakres wyzwalania AC Wielokrotność I N SFB M1 F1 Przykład zastosowania Termomagnetyczne wyłączniki zabezpieczające w sposób optymalny nadają się na przykład do ochrony sterowników programowalnych, zaworów, silników i falowników. 230 V F1 F2 F3 F A M 1 PLC M 6A AC AC PHOENIX CONTACT 11

12 Termiczne wyłączniki zabezpieczające Termiczne wyłączniki zabezpieczające zabezpieczają odbiorniki indukcyjne przed przeciążeniami w systemach rozdziału energii w szafach sterowniczych i instalacjach. Zintegrowana funkcja łączeniowa umożliwia natychmiastowe ponowne włączenie, zapewniając dyspozycyjność instalacji. Zalety: Kompaktowa konstrukcja z dokładnym stopniowaniem zakresów prądowych Pasują do wszystkich podstaw dla bezpieczników płaskich zgodnych z normą ISO (DIN ) Odpowiednie do ochrony zintegrowanych obwodów sterujących we wszystkich systemach akumulatorów i płytek w zakresie napięcia stałego Możliwość mostkowania zasilania z akcesoriami CLIPLINE complete Zabezpieczenie napięcia sterującego 230/240 V AC za pomocą produktów TCP z charakterystyką A Dystrybucja energii 1 x 6 mm 2 Bardzo wąska konstrukcja Podstawka ze wskaźnikiem świetlnym i bez Włącznik/wyłącznik Włącznik Wtykowy Możliwość opisania Kanał mostkowy zasilania Zasilanie do 6 mm 2 12 PHOENIX CONTACT

13 Charakterystyki wyzwalania Moment załączenia termicznych wyłączników zabezpieczających jest zależny od występującego prądu przeciążenia. Jak widać na charakterystykach, wyłącznik załącza się szybciej przy zwiększającym się przeciążeniu. Funkcja ochrony bimetalem reaguje przy tym na określoną temperaturę załączenia. W przypadku relatywnie niewielkiego prądu przeciążenia potrzeba odpowiednio więcej czasu, aż podłączony odbiornik zostanie odłączony od sieci. Czas przełączania [s] A C C 7, 5A- 30 A -40 C +23 C Czas przełączania [s] ,2 5-4A 6-10A C +85 C 0,1 0,1 0, , ,1 0, Wielokrotność I N TCP/DC 32V Wielokrotność I N TCP A Przykład zastosowania Termiczne wyłączniki zabezpieczające optymalnie nadają się na przykład do ochrony silników, źródeł światła, zaworów elektromagnetycznych, transformatorów i sieci pokładowych. 230 V F1 F2 F3 F4 F1 F2 F3 F4 M 1A DC DC PHOENIX CONTACT 13

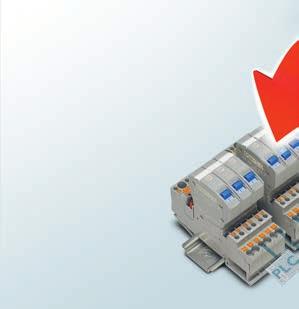

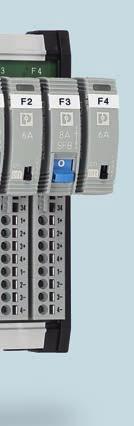

14 Płytka do wyłączników zabezpieczających Wielokanałowe płytki do wyłączników zabezpieczających stosuje się np. w seryjnej produkcji maszyn lub w układach sterowania i urządzeniach technologicznych. Dzięki centralnemu rozdziałowi potencjałów czas wykonania instalacji jest zredukowany do minimum. Dzięki możliwości indywidualnego wyposażenia w termomagnetyczne i elektroniczne wyłączniki zabezpieczające płytki te są bardzo uniwersalne w zastosowaniu. Zalety: Łatwiejsza instalacja dzięki wielokanałowej płytce wyłączników zabezpieczających (4-/8-/12-kanałowa) Oszczędność do 35% miejsca dzięki kompaktowej konstrukcji Zabezpieczenie do 12 A na kanał zapewnia optymalną ochronę podłączonych odbiorników Dzięki bezproblemowemu rozdziałowi potencjałów w każdym kanale można jednocześnie zabezpieczyć cztery odbiorniki Informowanie na bieżąco dzięki zintegrowanej zdalnej sygnalizacji zbiorczej Zasilanie do 60 A dzięki wysokiej obciążalności prądowej płytki Styki przekaźnika w pętli są również chronione wyłącznikiem zabezpieczającym Profile do PCB UM-Pro o podwyższonej odporności temperaturowej Zabezpieczenie maksymalnie 12 A na kanał Włączenie użytych wyłączników za pomocą przełączników DIP Zbiorcza sygnalizacja zdalna podzielona na 2 grupy Zasilanie do 60 A 4 x 16 mm2 Zaciski Push-in Możliwość zastosowania wyłączników termomagnetycznych i elektronicznych Przyłącze zewnętrznych styków przekaźnika, np. przekaźnika bezpieczeństwa Wyjścia zaciskowe 4 x 2,5 mm2 (+/-), z zabezpieczeniem na kanał 14 PHOENIX CONTACT

15 B2 error Wysoki stopień bezpieczeństwa eksploatacyjnego dzięki zasilaniu redundancyjnemu Zadbaj o wysoką dyspozycyjność i produktywność eksploatowanych instalacji w układach sterowania i procesach technologicznych. Można to osiągnąć poprzez redundancyjną strukturę rozdzielnicy. Dwa zasilacze 24 V DC są tutaj sprzęgane za pośrednictwem modułu redundancyjnego, zapewniając w ten sposób maksymalną dyspozycyjność systemu. Podwójne zasilanie płytki do wyłączników zabezpieczających dodatkowo oferuje możliwość utworzenia redundancyjnego oprzewodowania. Przykład zastosowania Płytki do wyłączników zabezpieczających umożliwiają podłączenie maksymalnie czterech odbiorników na każdej ścieżce ochronnej. Płytki łączą zalety wyłączników zabezpieczających serii CB TM1... i CB E1... z prostym i zajmującym niewiele miejsca rozdzielaczem potencjałów. Opracowanie zdalnej sygnalizacji zbiorczej następuje np. za pomocą sterownika programowalnego. Ponadto płytka do wyłączników zabezpieczających zapewnia w każdym kanale możliwość podłączenia zewnętrznych styków przekaźnika, np. do urządzeń bezpieczeństwa. B1 on S1 CB E1 CB TM1 X31 X21 DC24V/60A F1 F2 F3 F4 2A SFB A SFB on off 6A r e s e t on off 6A r e s e t A1 Y K1 Logi c K2 A2 Y PHOENIX CONTACT 15

16 Przegląd produktów Elektroniczne wyłączniki zabezpieczające Nazwa produktu CBM Wielokanałowe wyłączniki zabezpieczające Kanały 4 8 Zbiorcza sygnalizacja zdalna Kanały 1 4 Kanały 1 8 Maks. prąd zasilania 40 A 80 A CBM E4 24DC/0.5-10A NO-R Nr kat CBM E8 24DC/0.5-10A NO-R Nr kat PHOENIX CONTACT

17 Elektroniczne wyłączniki zabezpieczające Nazwa produktu Wyłączniki zabezpieczające CB Rodzaj wyłącznika E elektroniczne Liczba pinów 1 Napięcie znamionowe 24 DC Wersja NO Zestyk zwierny NC Zestyk rozwierny S-R Wyjście stanu i wejście resetu 1 A CB E1 24DC/1A NO P Nr kat CB E1 24DC/1A NC P Nr kat CB E1 24DC/1A S-R P Nr kat A CB E1 24DC/2A NO P Nr kat CB E1 24DC/2A NC P Nr kat CB E1 24DC/2A S-R P Nr kat Prąd znamionowy 3 A 4 A 6 A CB E1 24DC/3A NO P Nr kat CB E1 24DC/4A NO P Nr kat CB E1 24DC/6A NO P Nr kat CB E1 24DC/3A NC P Nr kat CB E1 24DC/4A NC P Nr kat CB E1 24DC/6A NC P Nr kat CB E1 24DC/3A S-R P Nr kat CB E1 24DC/4A S-R P Nr kat CB E1 24DC/6A S-R P Nr kat A CB E1 24DC/8A NO P Nr kat CB E1 24DC/8A S-R P Nr kat A CB E1 24DC/10A NO P Nr kat CB E1 24DC/10A S-R P Nr kat Wersja S-C Wyjście stanu i wejście sterujące SI-R Odwrócone wyjście stanu i wejście resetu SI-C Odwrócone wyjście stanu i wejście sterujące 1 A CB E1 24DC/1A S-C P Nr kat CB E1 24DC/1A SI-R P Nr kat CB E1 24DC/1A SI-C P Nr kat A CB E1 24DC/2A S-C P Nr kat CB E1 24DC/2A SI-R P Nr kat CB E1 24DC/2A SI-C P Nr kat Prąd znamionowy 3 A 4 A 6 A CB E1 24DC/3A S-C P Nr kat CB E1 24DC/4A S-C P Nr kat CB E1 24DC/6A S-C P Nr kat CB E1 24DC/3A SI-R P Nr kat CB E1 24DC/4A SI-R P Nr kat CB E1 24DC/6A SI-R P Nr kat CB E1 24DC/3A SI-C P Nr kat CB E1 24DC/4A SI-C P Nr kat CB E1 24DC/6A SI-C P Nr kat A CB E1 24DC/8A S-C P Nr kat CB E1 24DC/8A SI-R P Nr kat CB E1 24DC/8A SI-C P Nr kat A CB E1 24DC/10A S-C P Nr kat CB E1 24DC/10A SI-R P Nr kat CB E1 24DC/10A SI-C P Nr kat NO: normalnie otwarty NC: normalnie zamknięty S-R: status out reset in S-C: status out control in SI-R: status out inverted reset in SI-C: status out inverted control in reset in: ponowne włączenie impulsem control in: włączanie i wyłączanie, podając napięcie 24 V DC lub nie status out: przy aktywnym wyjściu obciążenia generowany jest sygnał High (24 V DC) status out inverted: przy aktywnym wyjściu obciążenia generowany jest sygnał Low (0 V DC) PHOENIX CONTACT 17

18 Termomagnetyczne wyłączniki zabezpieczające, 1- i 2- obwody Nazwa produktu Rodzaj wyłącznika Funkcja Wyłączniki zabezpieczające CB TM termomagnetyczny 1 zestyk przełączny Liczba pinów 1 Charakterystyka SFB M1 F1 Prąd znamionowy 0,5 A 1 A 2 A 3 A 4 A 5 A 6 A 8 A 10 A 12 A 16 A Funkcja CB TM1 0.5A SFB P Nr kat CB TM1 1A SFB P Nr kat CB TM1 2A SFB P Nr kat CB TM1 3A SFB P Nr kat CB TM1 4A SFB P Nr kat CB TM1 5A SFB P Nr kat CB TM1 6A SFB P Nr kat CB TM1 8A SFB P Nr kat CB TM1 10A SFB P Nr kat CB TM1 12A SFB P Nr kat CB TM1 16A SFB P Nr kat CB TM1 0.5A M1 P Nr kat CB TM1 1A M1 P Nr kat CB TM1 2A M1 P Nr kat CB TM1 3A M1 P Nr kat CB TM1 4A M1 P Nr kat CB TM1 5A M1 P Nr kat CB TM1 6A M1 P Nr kat CB TM1 8A M1 P Nr kat CB TM1 10A M1 P Nr kat CB TM1 12A M1 P Nr kat CB TM1 16A M1 P Nr kat zestyki przełączne Liczba pinów 2 CB TM1 0.5A F1 P Nr kat CB TM1 1A F1 P Nr kat CB TM1 2A F1 P Nr kat CB TM1 3A F1 P Nr kat CB TM1 4A F1 P Nr kat CB TM1 5A F1 P Nr kat CB TM1 6A F1 P Nr kat CB TM1 8A F1 P Nr kat CB TM1 10A F1 P Nr kat CB TM1 12A F1 P Nr kat CB TM1 16A F1 P Nr kat Charakterystyka SFB M1 F1 Prąd znamionowy 0,5 A 1 A 2 A 3 A 4 A 5 A 6 A 8 A 10 A 12 A 16 A CB TM2 0.5A SFB P Nr kat CB TM2 1A SFB P Nr kat CB TM2 2A SFB P Nr kat CB TM2 3A SFB P Nr kat CB TM2 4A SFB P Nr kat CB TM2 5A SFB P Nr kat CB TM2 6A SFB P Nr kat CB TM2 8A SFB P Nr kat CB TM2 10A SFB P Nr kat CB TM2 12A SFB P Nr kat CB TM2 16A SFB P Nr kat CB TM2 0.5A M1 P Nr kat CB TM2 1A M1 P Nr kat CB TM2 2A M1 P Nr kat CB TM2 3A M1 P Nr kat CB TM2 4A M1 P Nr kat CB TM2 5A M1 P Nr kat CB TM2 6A M1 P Nr kat CB TM2 8A M1 P Nr kat CB TM2 10A M1 P Nr kat CB TM2 12A M1 P Nr kat CB TM2 16A M1 P Nr kat CB TM2 0.5A F1 P Nr kat CB TM2 1A F1 P Nr kat CB TM2 2A F1 P Nr kat CB TM2 3A F1 P Nr kat CB TM2 4A F1 P Nr kat CB TM2 5A F1 P Nr kat CB TM2 6A F1 P Nr kat CB TM2 8A F1 P Nr kat CB TM2 10A F1 P Nr kat CB TM2 12A F1 P Nr kat CB TM2 16A F1 P Nr kat PHOENIX CONTACT

19 Termiczne wyłączniki Nazwa produktu Termiczne wyłączniki Liczba pinów 1 Charakterystyka T1 Funkcja Możliwość włączenia i wyłączenia 0,1 A TCP 0,1A Nr kat ,25 A TCP 0,25A Nr kat ,5 A TCP 0,5A Nr kat Prąd znamionowy 1 A TCP 1A Nr kat A TCP 2A Nr kat A TCP 3A Nr kat A TCP 4A Nr kat A TCP 6A Nr kat A TCP 8A Nr kat A TCP 10A Nr kat Nazwa produktu Termiczne wyłączniki Liczba obwodów 1 Charakterystyka T1 Funkcja Możliwość ponownego włączenia 5 A TCP 5/DC32V Nr kat ,5 A TCP 7,5/DC32V Nr kat Prąd znamionowy 10 A TCP 10/DC32V Nr kat A TCP 15/DC32V Nr kat A TCP 20/DC32V Nr kat A TCP 25/DC32V Nr kat A TCP 30/DC32V Nr kat A TCP 40/DC32V Nr kat Nazwa produktu Złączka bezpiecznika płaskiego Funkcja Bez wskaźnika świetlnego Ze wskaźnikiem świetlnym LED 12 V ST 4-FSI/C Nr kat ST 4-FSI/C-LED 12 Nr kat Ze wskaźnikiem świetlnym LED 24 V ST 4-FSI/C-LED 24 Nr kat UK 6-FSI/C Nr kat UK 6-FSI/C-LED12 Nr kat UK 6-FSI/C-LED24 Nr kat PHOENIX CONTACT 19

20 Płytka do wyłączników zabezpieczających Nazwa produktu Wyposażenie Płytka do wyłączników zabezpieczających CBB Termomagnetyczne i elektronicznej wyłączniki zabezpieczające CB TM1... i CB E1... NO Kanały Zbiorcza sygnalizacja zdalna 2 x 2 2 x 4 2 x 6 Maks. prąd zasilania 48 A 60 A 60 A CBB 04 2x2RC-PT Nr kat CBB 08 2x4RC-PT Nr kat CBB 12 2x6RC-PT Nr kat Wyposażenie Termomagnetyczne wyłączniki zabezpieczające CB TM1... Kanały Zbiorcza sygnalizacja zdalna 2 x 2 2 x 4 2 x 6 Maks. prąd zasilania 48 A 60 A 60 A CBB TM 04 2x2RC P-PT Nr kat CBB TM 08 2x4RC P-PT Nr kat CBB TM 12 2x6RC P-PT Nr kat W zależności od zastosowania należy wybrać właściwe wyłączniki zabezpieczające CB TM1... lub CB E PHOENIX CONTACT

21 Akcesoria Nazwa produktu Podstawka Zaciski śrubowe Zaciski Push-in Podstawka lutownicza do płytek drukowanych CB 1/10-1/10 UT-BE Nr kat CB 1/6-2/4 PT-BE kat Nr CB S-BE kat Nr Informacja: Dopuszczalne obciążenie do 41 A przy podwójnym zmostkowaniu zasilania. Nazwa produktu CB PT Bridge Nr kat Wtyk mostkowy do podstawki CB RC Bridge Nr kat Mostek między 1 a 2. Mostek między 11 a 14. Nazwa produktu Mostki wtykowe do podstawki 2 FBS 2-6 Nr kat FBS 3-6 Nr kat Liczba pinów 4 FBS 4-6 Nr kat FBS 5-6 Nr kat FBS 10-6 Nr kat FBS 20-6 Nr kat FBS 50-6 Nr kat Nazwa produktu CUTFOX-FBS Nr kat Narzędzie tnące przednie do mostków wtykowych Więcej mostków i materiałów do opisywania można znaleźć w katalogu głównym lub w Internecie. PHOENIX CONTACT 21

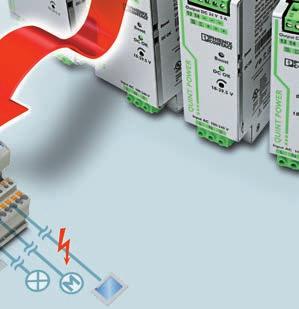

22 Wyłączniki zabezpieczające i QUINT POWER Tabela doboru pomoże przy projektowaniu obwodu wtórnego zasilacza. Opisuje ona maksymalne długości przewodów w zależności od: wyłącznika zabezpieczającego przekroju przewodu klasy mocowej zasilacza QUINT POWER i wyłącznik zabezpieczający z charakterystyką SFB Połączenie zasilaczy QUINT POWER i termomagnetycznych wyłączników zabezpieczających z charakterystyką SFB zapewnia następujące korzyści: Załączenie zwarciowe najpóźniej po 10 milisekundach, co zapewnia bezpieczną eksploatację sterownika Znaczna redukcja tolerancji, przez co zmniejsza się wymagane prąd załączenia Bezpieczne rozłączenie uszkodzonych obwodów dzięki separacji galwanicznej Wsparcie zapewnia również nasz konfigurator online oraz tabela doboru online. 22 PHOENIX CONTACT

23 Obliczenia przewodu Do obliczenia długości przewodów potrzebnych jest kilka informacji. Podstawowe dane to napięcie wyjściowe zasilacza (U), prąd znamionowy przełącznika GS (I CB ) i przekrój stosowanego przewodu. Podstawę obliczenia stanowią charakterystyki poszczególnych typów przełącznika GS. 1. Obliczenie maksymalnej rezystancji: R maks. = = U I CB x I współczynnik 24 V = 1,6 Ω 1 A x Obliczenie maksymalnej rezystancji przewodu: R przewód maks. = R maks. - R CB = 1,6 Ω - 1,1 Ω = 0,5 Ω I współczynnik CB CB 1A CB 2A CB 3A Rezystancja wewn. 1,1 Ω 0,32 Ω 0,14 Ω 3. Teraz zebrane są już wszystkie informacje potrzebne do obliczenia maksymalnej długości przewodu według wzoru: = R x A ρ = 0,5 x 1,5 0,01786 = 42 m (długość całej pętli) ρ = rezystancja indywidualna (miedź 0,01786) A = powierzchnia przekroju/przewód Odległość zasilacz-odbiornik (l) = 21 m Długości przewodów Przy podanych wartościach chodzi o odległość ( ) od zasilacza do obciążenia. Parametry brzegowe obliczeń: Wyłącznik zabezpieczający CB TM1 x A SFB P Wyzwalanie elektromagnetyczne najpóźniej przy: - 10-krotności prądu znamionowego - temperaturze otoczenia: +20 C - zasilaczu QUINT POWER z technologią SFB Rezystancja wewnętrzna wyłącznika zabezpieczającego została uwzględniona. Oprócz prądu zwarciowego dany zasilacz dostarcza połowę prądu znamionowego dla ścieżek podłączonych równolegle. Zasilacz I Obciążenie [Przekrój przewodu] mm 2 0,75 1 1,5 2,5 4 Odległość w m 24 V / 5 A CB TM1 1A SFB P CB TM1 2A SFB P V / 10 A CB TM1 1A SFB P CB TM1 2A SFB P CB TM1 3A SFB P Fragment tabeli doboru. Pełna tabela znajduje się na stronie: > Produkty > Ograniczniki przepięć > Wyłączniki zabezpieczające PHOENIX CONTACT 23

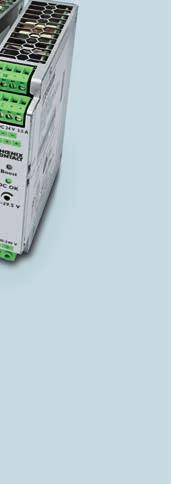

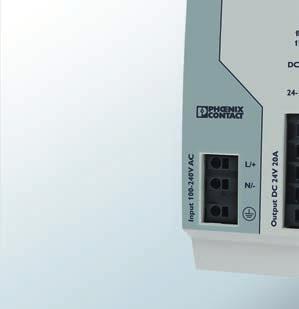

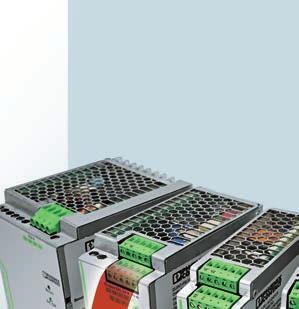

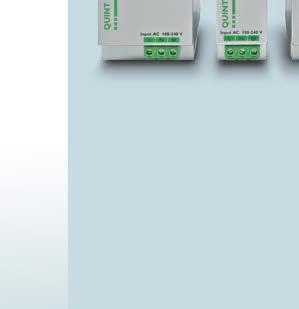

24 QUINT POWER układy zasilania zapewniające maksymalną dyspozycyjność systemu Skorzystaj z zalet zasilaczy QUINT POWER. Niepowtarzalna technologia SFB i prewencyjny monitoring funkcji zwiększają dyspozycyjność aplikacji. Najważniejsze funkcje w skrócie Szybkie wyzwalanie wyłączników zabezpieczających Dynamiczna rezerwa mocy technologii SFB z maksymalnie 6-krotnym prądem znamionowym przez 12 milisekund Niezawodne uruchamianie ciężkich obciążeń Statyczna rezerwa mocy POWER BOOST o maksymalnie 1,5-krotnym prądzie znamionowym ciągłym Możliwość łączenia równoległego dla zwiększenia mocy i redundancji Urządzenia trójfazowe Niezawodność działania nawet przy trwałym braku jednej fazy, duża wytrzymałość na przepięcia do 6 kv dzięki zintegrowanemu iskiernikowi gazowanemu Prewencyjny monitoring funkcji Zgłasza krytyczne stany robocze zanim wystąpią błędy dzięki permanentnemu monitorowaniu wyjściowego napięcia i prądu, monitorowaniu zdalnemu przez aktywne wyjście przekaźnikowe i bezpotencjałowy styk przekaźnika Do stosowania na całym świecie dzięki szerokozakresowemu wejściu i międzynarodowemu pakietowi certyfikatów Wysoka niezawodność eksploatacyjna dzięki wysokiej wartości MTBF > godz., długim czasom podtrzymania zasilania przy zanikach napięcia > 20 ms, dużej wytrzymałości napięciowej urządzeń jednofazowych 300 V AC Kompensacja spadków napięcia Napięcie wyjściowe nastawne od strony czołowej. Przy użyciu trzech zasilaczy o napięciach wyjściowych 12, 24 i 48 V DC można zabezpieczyć zakres napięcia 5 56 V DC Wygodne w obsłudze przyłącza Kodowane złącza wtykowe COMBICON (aż do 10 A) Wytrzymała konstrukcja Metalowa obudowa i duży zakres temperatur od -25 C do +70 C Minimalizacja kosztów instalacji Trzeci zacisk minus jako zacisk uziemiający 24 PHOENIX CONTACT

25 Zakres napięcia wejściowego Prąd wyjściowy / POWER BOOST / SFB Magnetyczne wyzwalanie bezpiecznika do Zakres nastaw napięcia wyjściowego Wymiary szer. x wys. x głęb. QUINT POWER 1~ QUINT-PS/1AC/24DC/3.5 Nr kat QUINT-PS/1AC/24DC/5 Nr kat QUINT-PS/1AC/24DC/10 Nr kat QUINT-PS/1AC/24DC/20 Nr kat QUINT-PS/1AC/24DC/40 Nr kat QUINT-PS/1AC/12DC/15 Nr kat QUINT-PS/1AC/12DC/20 Nr kat QUINT-PS/1AC/48DC/5 Nr kat QUINT-PS/1AC/48DC/10 Nr kat QUINT-PS/1AC/48DC/20 Nr kat QUINT POWER 3~ QUINT-PS/3AC/24DC/5 Nr kat QUINT-PS/3AC/24DC/10 Nr kat QUINT-PS/3AC/24DC/20 Nr kat QUINT-PS/3AC/24DC/40 Nr kat QUINT-PS/3AC/48DC/20 Nr kat V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 320 V AC 575 V AC 450 V DC 800 V DC 320 V AC 575 V AC 450 V DC 800 V DC 320 V AC 575 V AC 450 V DC 800 V DC 320 V AC 575 V AC 450 V DC 800 V DC 320 V AC 575 V AC 450 V DC 800 V DC 3,5 A / 4 A / 15 A B2 18 V DC 29,5 V DC 32 x 130 x A / 7,5 A / 30 A B2, B4, C2 18 V DC 29,5 V DC 40 x 130 x A / 15 A / 60 A B2, B4, B6, C2, C4 18 V DC 29,5 V DC 60 x 130 x A / 26 A / 120 A B2, B4, B6, B10, B16, C2, C4, C6 40 A / 45 A / 215 A B2, B4, B6, B10, B16, B25, C2, C4, C6, C13 18 V DC 29,5 V DC 90 x 130 x V DC 29,5 V DC 180 x 130 x A / 16 A / 60 A B2, B4, B6, C2, C4 5 V DC 18 V DC 60 x 130 x A / 26 A / 120 A B2, B4, B6, B10, C2, C4, C6 5 V DC 18 V DC 90 x 130 x A / 7,5 A / 30 A B2, B4, C2 30 V DC 56 V DC 60 x 130 x A / 13 A / 60 A B2, B4, B6, C2, C4 30 V DC 56 V DC 90 x 130 x A / 22,5 A / 100 A B2, B4, B6, B10, C2, C4, C6 30 V DC 56 V DC 180 x 130 x A / 7,5 A / 30 A B2, B4, C2 18 V DC 29,5 V DC 40 x 130 x A / 15 A / 60 A B2, B4, B6, C2, C4 18 V DC 29,5 V DC 60 x 130 x A / 26 A / 120 A B2, B4, B6, B10, B16, C2, C4, C6 40 A / 45 A / 215 A B2, B4, B6, B10, B16, B25, C2, C4, C6, C13 20 A / 22,5 A / 100 A B2, B4, B6, B10, C2, C4, C6 18 V DC 29,5 V DC 69 x 130 x V DC 29,5 V DC 96 x 130 x V DC 56 V DC 96 x 130 x 176 QUINT POWER CO, pokryty lakierem ochronnym dla 100% wilgotności powietrza QUINT-PS/1AC/24DC/5/CO Nr kat QUINT-PS/1AC/24DC/10/CO Nr kat QUINT-PS/1AC/24DC/20/CO Nr kat QUINT-PS/3AC/24DC/20/CO Nr kat Przetworniki DC/DC 90 V DC 350 V DC 90 V DC 350 V DC 90 V DC 350 V DC 320 V AC 575 V AC 450 V DC 800 V DC 5 A / 7,5 A / 30 A B2, B4, C2 18 V DC 29,5 V DC 40 x 130 x A / 15 A / 60 A B2, B4, B6, C2, C4 18 V DC 29,5 V DC 60 x 130 x A / 26 A / 120 A B2, B4, B6, B10, B16, C2, C4, C6 20 A / 26 A / 120 A B2, B4, B6, B10, B16, C2, C4, C6 18 V DC 29,5 V DC 90 x 130 x V DC 29,5 V DC 69 x 130 x 125 QUINT-PS/24DC/24DC/5 Nr kat QUINT-PS/24DC/24DC/10 Nr kat QUINT-PS/24DC/24DC/20 Nr kat QUINT-PS/24DC/12DC/8 Nr kat QUINT-PS/24DC/48DC/5 Nr kat QUINT-PS/12DC/12DC/8 Nr kat QUINT-PS/48DC/48DC/5 Nr kat V DC 32 V DC 5 A / 6,25 A / 30 A B2, B4, C2 18 V DC 29,5 V DC 32 x 130 x V DC 32 V DC 10 A / 12,5 A / 60 A B2, B4, B6, C2, C4 18 V DC 29,5 V DC 48 x 130 x V DC 32 V DC 20 A / 25 A / 120 A B2, B4, B6, B10, B16, C2, C4, C6 18 V DC 29,5 V DC 82 x 130 x V DC 32 V DC 8 A / 10 A / 48 A B2, B4, C2 5 V DC 18 V DC 32 x 130 x V DC 32 V DC 5 A / 6,25 A / 30 A B2, B4, C2 30 V DC 56 V DC 48 x 130 x V DC 18 V DC 8 A / 10 A / 48 A B2, B4, C2 5 V DC 18 V DC 32 x 130 x V DC 60 V DC 5 A / 6,25 A / 30 A B2, B4, C2 30 V DC 56 V DC 48 x 130 x 125 PHOENIX CONTACT 25

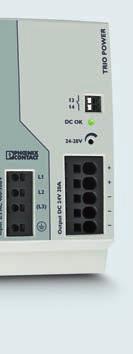

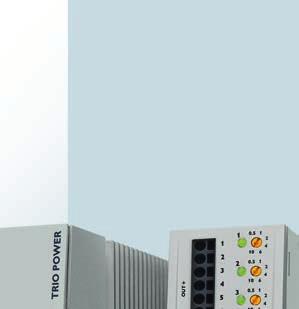

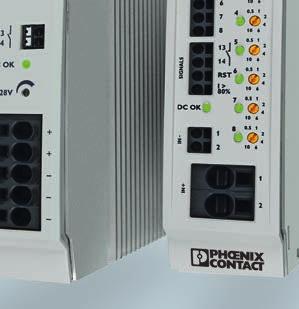

26 TRIO POWER i CBM idealny zespół dla bardzo wysokiej dyspozycyjności systemu Połączenie wielokanałowych elektronicznych wyłączników zabezpieczających CBM i zasilaczy TRIO POWER z zaciskami Push-in zwiększa dyspozycyjność instalacji i maszyn. Obydwa produkty są optymalnie dostosowane do wymagań produkcji maszyn i tworzą kompaktowe rozwiązanie zasilania 24 V zapewniające największą dyspozycyjność systemu. Wspólne zalety: Oszczędność miejsca w szafie sterowniczej dzięki niewielkiej konstrukcji obydwu produktów Wysoka dyspozycyjność systemu dzięki optymalnemu połączeniu zasilacza i ochrony urządzenia Szybki montaż bez użycia narzędzi dzięki technologii Push-in Różne obszary zastosowania dzięki szerokiemu zakresowi temperatury oraz dużej wytrzymałości na wstrząsy i drgania 26 PHOENIX CONTACT

27 Właściwości TRIO POWER w skrócie Niezawodne uruchamianie dużych obciążeń Dynamiczna funkcja BOOST dostarcza 1,5-krotny prąd znamionowy przez czas 5 sekund Aktywne monitorowanie działania Zdalny monitoring napięcia wyjściowego poprzez bezpotencjałowy styk przekaźnika Wysoka niezawodność eksploatacyjna dzięki solidnej konstrukcji gwarantującej odporność na wstrząsy, wibracje oraz naprężenia. Wysoki współczynnik MTBF (Mean Time Between Failure) i zakres temperatur od -25 C do +70 C oraz uruchamianie urządzenia w temperaturze -40 C (badanie typu) Urządzenia trójfazowe Niezakłócone działanie również przy trwałym zaniku jednej fazy Zakres napięć wejściowych dla napięcia DC V DC lub 600 V DC Minimalizacja kosztów instalacji Trzeci zacisk minus jako zacisk uziemiający Kompensacja spadków napięcia przez napięcie wyjściowe ustawiane od strony czołowej Zakres napięcia wejściowego Prąd wyjścia / dynamiczna funkcja Boost Zakres nastaw napięcia wyjściowego Wymiary szer. x wys. x głęb. TRIO POWER 1~ TRIO-PS-2G/1AC/24DC/3/C2LPS Nr kat TRIO-PS-2G/1AC/24DC/5 Nr kat TRIO-PS-2G/1AC/24DC/10 Nr kat TRIO-PS-2G/1AC/24DC/20 Nr kat V DC 250 V DC 110 V DC 250 V DC 110 V DC 250 V DC 110 V DC 250 V DC 3 A / 4,5 A 24 V DC 28 V DC 30 x 130 x A / 7,5 A 24 V DC 28 V DC 35 x 130 x A / 15 A 24 V DC 28 V DC 42 x 130 x A / 30 A 24 V DC 28 V DC 68 x 130 x 160 TRIO POWER 3~ TRIO-PS-2G/3AC/24DC/5 Nr kat TRIO-PS-2G/3AC/24DC/10 Nr kat TRIO-PS-2G/3AC/24DC/20 Nr kat x 320 V AC 575 V AC 600 V DC 2x/3x 320 V AC 575 V AC 600 V DC 2x/3x 320 V AC 575 V AC 600 V DC 5 A / 7,5 A 24 V DC 28 V DC 35 x 130 x A / 15 A 24 V DC 28 V DC 45 x 130 x A / 30 A 24 V DC 28 V DC 65 x 130 x 160 PHOENIX CONTACT 27
