2 Przedsiębiorstwo Przedsiębiorstwo RAG Mining Solutions GmbH, Herne, wprowadza na światowe rynki Know-how niemieckiego górnictwa węgla kamiennego, oferuje na rynkach szeroką paletę usług konsultingowych, inżynieryjnych oraz szkoleń szkoleń z następujących obszarów specjalistycznych: Planowanie techniczne Logistyka Technika obudowy wyrobisk oraz robót przygotowawczych Technika wentylacji oraz klimatyzacji Wydobycie Automatyzacja Badania i kontrole Bezpieczeństwo pracy, ochrona zdrowia oraz ochrona środowiska naturalnego Przedsiębiorstwo RAG Mining Solutions dysponuje całościowymi rozwiązaniami służącymi optymalizacji procesów podziemnego wydobywania surowców. Dalszym istotnym zakresem naszej działalności gospodarczej jest sprzedaż na międzynarodowych rynkach używanych maszyn górniczych oraz urządzeń przemysłowych dla górnictwa jak również elektrowni i urządzeń innych firm. RAG Mining Solutions GmbH 2

3 Logistyka Wydobycie Ścianowa obudowa krocząca Kombajny ścianowe Strugi ślizgowe Roboty przygotowawcze Wozy wiertnicze Ładowarki Spągoładowarki Kombajny chodnikowe Pomosty robocze Logistyka Jednostki transportowe Jednoszynowe kolejki podwieszane Lokomotywy spalinowe RAG Mining Solutions GmbH 3

4 Spalinowa kolejka podwieszana typ DZ Producent Długość Wysokość Szerokość Ciężar całkowity SMT Scharf GmbH 12,40 m 1,10 m 0,75 m kg Zdolność jazdy po wzniosie/upadzie Moc silnika spalinowego 69 kw (Typ: MWM 916) lub 74,5 kw (Typ: RM 4,5 T) Pojemność zbiornika paliwa Siła ciągu na haku 125 l 60 kn Zestawy belek transportu/podnoszenia/opuszczania nie są przedmiotem urynkowienia. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. 12 Sztuk 1 Sztuka 6 Sztuk RAG Mining Solutions GmbH 4

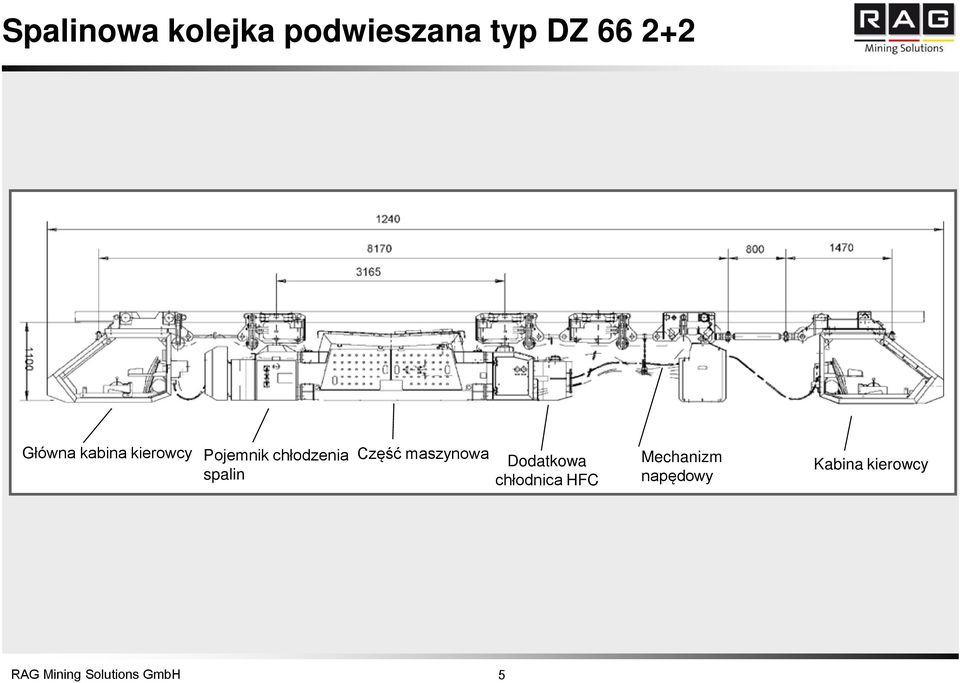

5 Spalinowa kolejka podwieszana typ DZ Triebwerk 1 Triebwerk Triebwerk 2 3 Główna Hauptfahrerkabine kabina kierowcy Pojemnik chłodzenia spalin Część maszynowa Dodatkowa chłodnica HFC Mechanizm napędowy Kabina kierowcy RAG Mining Solutions GmbH 5

6 Spalinowa kolejka podwieszana typ DZ 2000 Producent Długość Wysokość Szerokość Ciężar całkowity SMT Scharf GmbH 12,40 m 1,10 m 0,75 m kg Zdolność jazdy po wzniosie/upadzie Moc silnika spalinowego Pojemność zbiornika paliwa Maksymalne obciążenie całkowite (2+2) Maksymalne obciążenie całkowite (3+3) 130 kw D924 Liebherr 140 l kg kg Zestawy belek transportu/podnoszenia/opuszczania nie są przedmiotem urynkowienia. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. 8 Sztuk 10 Sztuk 8 Sztuk RAG Mining Solutions GmbH 6

7 Spalinowa kolejka podwieszana typ DZ 2000 Mechanizm napędowy Mechanizm napędowy Kabina kierowcy Część maszynowa nr.1 Część maszynowa nr.2 Kabina kierowcy RAG Mining Solutions GmbH 7

8 Lokomotywa spalinowa typ RD3 Producent Długość Wysokość Szerokość Ciężar całkowity Prędkość jazdy Fritz Rensmann GmbH & Co. 3,40 m 1,78 m 0,90 m kg 4 m/s Silnik spalinowy 35 kw (typ: MWM 916) Pojemność zbiornika paliwa Siła ciągu na haku 80 l 15 kn 4 Sztuki 2 Sztuki RAG Mining Solutions GmbH 8

9 Lokomotywa spalinowa typ RD3 Chłodnica spalin Kabina kierowcy Reflektor Obudowa (osłona przednia) Silnik Zbiornik HFC Obudowa (osłona tylna) Płyta obrotowa Siedzenie kierowcy Chłodnica Pompa nastawna Urządzenia gaśnicze Zbiornik paliwa Koło zamachowe Rama osi Urządzenie ciągnięcia oraz zderzak RAG Mining Solutions GmbH 9

10 Lokomotywa spalinowa typ Bedia D 105 Producent Długość Wysokość Szerokość Ciężar całkowity Prędkość jazdy Bräutigam Gruppe (Bedia) 6,42 m 1,68 m 1,08 m kg 6 m/s Silnik spalinowy 81 kw (Typ: KHD 816) lub 74,5 kw (Typ: RM 4.5T-A1) Pojemność zbiornika paliwa 80 l 1 Sztuka 2 Sztuki 1 Sztuka 7 Sztuk 2 Sztuki 2 Sztuki RAG Mining Solutions GmbH 10

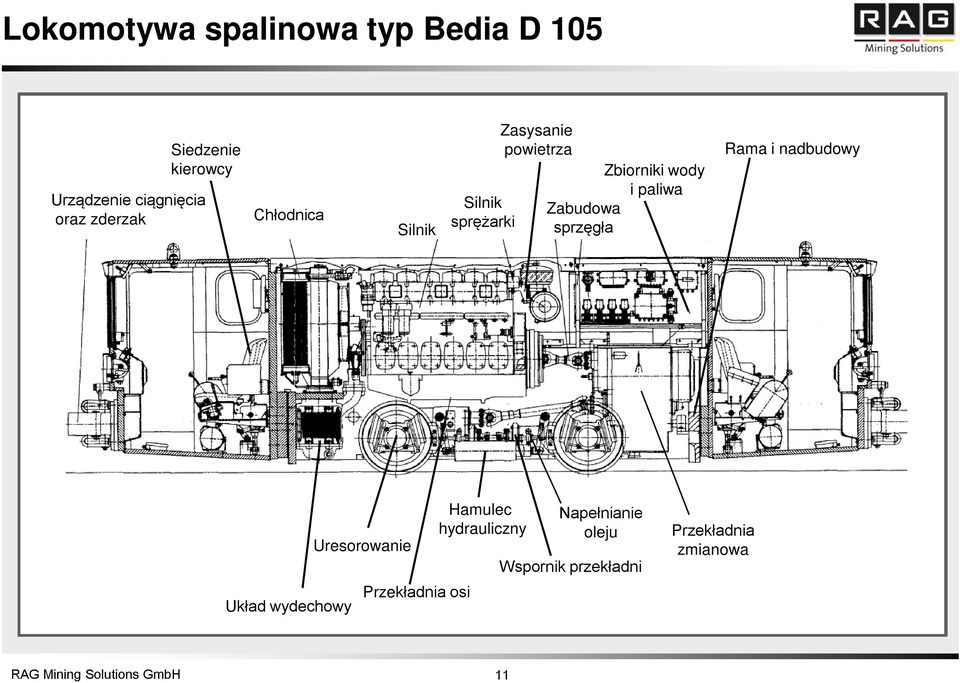

11 Lokomotywa spalinowa typ Bedia D 105 Siedzenie Bergbausitz kierowcy Urządzenie Zug- & ciągnięcia Stossvorrichtung oraz zderzak Chłodnica Kühler Zasysanie Rahmen mit Aufbauten Luftansaugung powietrza Rama i nadbudowy Zbiorniki Kraftstoffwody & Wasserbehälter i paliwa Kompressor/ Silnik Zabudowa sprężarki Kupplungs- Silnik Antrieb Motor sprzęgła einbau Hydraulik- Hamulec Napełnianie hydrauliczny bremse Öleinfüllung oleju Uresorowanie Federung Wspornik Getriebestütze przekładni Achsgetriebe Przekładnia osi Układ Auspuffanlage wydechowy Przekładnia Wandler zmianowa RAG Mining Solutions GmbH 11

12 Warunki sprzedaży i dostaw Znajdujące się w katalog zakładowe środki produkcji muszą z reguły zostać oddane do remontu. Bez remontu w/w środki produkcji nie można w ogóle lub tylko warunkowo zastosować w ruchu. Znajdujące się w katalogu zdjęcia zakładowych środków produkcji to zdjęcia przykładowe. Zdjęcia służą wyłącznie zrozumieniu sposobu działania przedstawionych zakładowych środków produkcji. Maszyn przeznaczone do sprzedaży to wyłącznie używane wyposażenie, które częściowo znajduje się jeszcze w ruch zakładu i dlatego zostało przestawione tylko przykładowo. Podczas sprzedaży obowiązują Ogólne Warunki Handlowe RAG Aktiengesellschaft, które znajdują się na stronie internetowej firmy RAG Mining Solutions GmbH ( i stanowią składnik obowiązujących ofert. RAG Mining Solutions GmbH 12

13 Targi - Wystawy Firma RAG Mining Solutions GmbH przedstawia oferty usług w 2014 roku na następujących Targach i Wystawach cieszymy się na Państwa odwiedziny! Schüttgut 2014 Dortmund, Niemcy USETEC Mai 2014 Köln, Niemcy Halle 5, Stand-Nr. R Mai 2014 Halle 9, Stand-Nr. C-111/D-112 UGOL Rossii & Mining 2014 Novokuznetsk, Rosja 36. Informationstag Sprengtechnik Juni 2014 Siegen, Niemcy April 2014 International Symposium High Performance Mining Juni 2014 Aachen, Niemcy RAG Mining Solutions GmbH Shamrockring Herne Niemcy Telefon +49 (0) Telefax +49 (0) RAG Mining Solutions GmbH 13
