1 Klimatyzatory split i multisplit Katalog

2 Historia naszej firmy w Polsce sięga 1990 roku. Założona została wówczas spółka Termo Products, która w krótkim czasie stała się wiodącym importerem i dystrybutorem czynników chłodniczych w kraju. W roku 1997, z połączenia potencjału, wiedzy i doświadczeń Termo Products i Robert Schiessl GmbH, powstała spółka Termo Schiessl, a dotychczasowa oferta rozszerzona została o kompletny asortyment urządzeń oraz komponentów do chłodnictwa i klimatyzacji. W grudniu 2013 roku firma zmieniła dotychczasową nazwę na Schiessl Polska Sp. z o. o. pod nowym logo dla całej grupy Schiessl. Chłodnictwo Klimatyzacja Czynniki chłodnicze Pompy ciepła Schiessl Polska Sp. z o. o. to dzisiaj dynamicznie rosnące, liczące się na krajowym rynku chłodnictwa i klimatyzacji przedsiębiorstwo. Stała oferta magazynowa firmy obejmuje obecnie blisko cztery tysiące wyrobów od wszystkich renomowanych producentów europejskich, a na życzenie klienta istnieje możliwość sprowadzenia dowolnego z wielu tysięcy innych produktów.

3 Misją Hisense jest, aby każdy oferowany produkt stwarzał u naszych Klientów doskonały klimat, spełniający ich oczekiwania. Do najważniejszych elementów strategii Hisense należą: Jakość Technologia Wydajność Odpowiedzialność. Eleganckie wzornictwo urządzeń, najwyższej jakości podzespoły, doskonała wydajność i pewność działania, współpraca z zaufanymi partnerami handlowymi - w żadnym z tych aspektów Hisense nie uznaje kompromisów. Hisense to gwarancja technologicznej innowacyjności. Zejdź z utartej ścieżki i wybierz Hisense

4 Dane techniczne urządzeń według stanu na dzień publikacji katalogu. Producent zastrzega sobie możliwość zmian w specyfikacji. Edycja 03/08/ I

5 Spis treści Cechy i technologia Technologia wysokiej efektywności... 6 Inteligentna technologia Hisense... 8 Komfort użytkowania... 9 Pilot sterujący Przyjazny design i kody modeli Opis funkcji Typoszereg modeli Klimatyzatory Split Ollie Mini Apple Pie Iris Klimatyzator przenośny Klimatyzatory Light Commercial Systemy sterowania Technologia i funkcje użytkowe Seria Inwerter Seria Free Match Multi-Split Tabela konfiguracji jednostek Hisense Historia i profil firmy Hisense Sponsoring

6 Technologia wysokiej efektywności Etykieta energetyczna AS-09UR4SVPSC5 Chłodzenie Klasa energetyczna urządzenia Obciążenie projektowane Sezonowy współczynnik efektywności SEER Roczne zużycie energii Poziom hałasu Generowanego przez jednostkę wewnętrzną Generowanego przez jednostkę zewnętrzną kw 2,6 SEER 6,4 kwh/annum 142 db db kw SCOP kwh/annum Opcje Ogrzewanie (sezon umiarkowany) Klasa energetyczna urządzenia Obciążenie obliczeniowe Sezonowy współczynnik efektywności SCOP Roczne zużycie energii Ogrzewanie (sezon zimny) Klasa energetyczna urządzenia Obciążenie obliczeniowe Sezonowy współczynnik efektywności SCOP Roczne zużycie energii Ogrzewanie (sezon ciepły) Klasa energetyczna urządzenia Zaprojektowane obciążenie Sezonowy współczynnik efektywności SCOP Roczne zużycie energii ENERGIA EHEP ENEP EIA ENERGIJA ENERGY ENERGIE ENERGI Bezszczotkowy silnik napędu sprężarki na prąd stały w technologii BLDC, sterowany sensorycznie Dzięki zastosowaniu w sprężarkach zaawansowanej technologii napędu stałoprądowego w technologii bezszczotkowej (BLDC) urządzenia działają ciszej przy zachowaniu wysokiej wydajności podnosząc poziom komfortu dla użytkowników. Cichobieżna praca Wysoka wydajność Stabilniejsza praca i wydłużona trwałość eksploatacyjna Technologia inteligentnej kontroli PFC Technologia inteligentnej kontroli PFC pozwala kompensować niekorzystne stany w warunkach niskiego napięcia. System potrafi załączyć / odłączyć PFC, zależnie od aktualnie panujących warunków, co pozwala na rozruch w warunkach obniżonego napięcia oraz na stabilniejsze funkcjonowanie już po ustabilizowaniu się napięcia. Zakres napięcia roboczego zostać podniesiony maksymalnie o 20%. Vac Aktywny konwerter Vdc ±20% Vm Inteligentny falownik (inwerter) Sprężarka Rozruch w warunkach niskiego napięcia Technologia inwerterowa 3 DC 6 I 50% oszczędności Precyzyjna regulacja mocy chłodniczej, w zależności od zmieniającego się obciążenia w trybie grzania lub chłodzenia, dzięki zastosowaniu w sprężarce napędu DC inwerter oraz w wentylatorach skraplacza i jednostki wewnętrznej bezszczotkowych silników stołoprądowych BLDC. Dzięki technologii 3 DC inwerter dużo sprawniej osiągamy oczekiwaną temperaturę w pomieszczeniu. W porównaniu do standardowych rozwiązań oszczędzamy do 50% energii elektrycznej.technologia ta gwarantuje wyższą niezawodność działania oraz redukuje koszty konserwacji. Wentylatory BLDC redukują znacznie straty energii charakterystyczne dla silników prądu zmiennego AC.

7 C C Technologia wysokiej efektywności Podwójna sprężarka rotacyjna DC-inverter Technologia efektywności Zastosowanie podwójnej sprężarki rotacyjnej pozwoliło zmniejszyć opory tarcia podczas jej ruchu - teraz obroty są płynniejsze i towarzyszą im mniejsze wibracje, jednocześnie zapobiegając na etapie sprężania wyciekom gazowego czynnika chłodniczego. W rezultacie praca klimatyzatorów stała się o wiele cichsza i wydajniejsza. Chłodzenie przy niskich temperaturach na zewnątrz (-15 C) Oprogramowanie sterujące pracą urządzenia (PCB) pozwala na działanie w trybie funkcji chłodzenia pomieszczenia nawet wówczas gdy temperatura zewnętrzna spada nawet aż do -15 C. Specjalny tryb ogrzewania +8 C Dzięki zastosowaniu specjalnego trybu ogrzewania, szczególnie bardzo trudnych warunków pogodowych w okresie zimowym, klimatyzator będzie automatycznie utrzymywał temperaturę wewnętrzną na poziomie +8 C, aby nie dopuścić do znacznego wychłodzenia czy nawet zamrożenia pomieszczenia pod dłuższą nieobecność użytkownika. 7

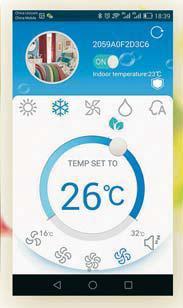

8 Inteligentna technologia Hisense Inteligentna praca urządzenia Klimatyzatory sterowane Wi-Fi Niektóre modele urządzeń Hisense zostały wyposażone w możliwość komunikacji za pośrednictwem sieci WiFi. Będąc w domu lub poza nim użytkownik może sterować pracą urządzenia (włączenie, wyłączenie, nastaw temperatury, programator czasowy, monitoring) za pośrednictwem swojego smartfona. Tryb pracy (SMART) Temp. do 21 C: ogrzewanie Temp C: tylko samo wentylowanie Temp C: osuszanie Temp. od 26 C: chłodzenie Wystarczy po prostu nacisnąć przycisk (SMART), aby przełączyć klimatyzator w tryb pracy automatycznej oparty na wbudowanej logice decyzyjnej (fuzzy logic). Funkcja zapewnia maksymalny komfort użytkownika i uwolnienie od konieczności obsługi. Funkcja I Feel Temperatura zadana: 26 C Temperatura odczytana z pilota: 23 C I Feel Temperatura rzeczywista: 26 C Hisense AC 8 I Czujnik temperatury zintegrowany z bezprzewodowym pilotem zdalnego sterowania klimatyzatorem, umożliwia przesłanie odczytu faktycznej temperatury w pomieszczeniu do jednostki wewnętrznej. Na tej podstawie następuje modyfikacja pracy urządzenia i korekta temperatury dostosowując ją do warunków, w których przebywa użytkownik. Takie inteligentne korygowanie temperatury zapewnia precyzyjną pracę jednostki oraz oszczędność energii.

9 Komfort użytkowania Wyjątkowo niski poziom hałasu Funkcja I Feel Szept Dźwięki na poziomie 30 db(a) nie zakłócają snu W cichej bibliotece Na ulicy 19 db(a) 20 db(a) 30 db(a) 40 db(a) db(a) 70 Konstrukcja nawiewu zaprojektowana została w taki sposób aby stru- mień powietrza rozchodził się po całym pomieszczeniu oraz zaawan- sowana technologia samoregulacji zapewniają bardzo cichą pracę (w trybie Super Quiet tylko 19 db). Wentylator z przepływem krzyżowym i zoptymalizowanym kanałem powietrza Nowa konstrukcja wentylatora o przepływie krzyżowym oraz zoptyma- lizowany kanał nawiewu powietrza umożliwiły zredukowanie emitowa- nego hałasu, co zapewnia użytkownikom uczucie pełnego komfortu. 5-stopniowa regulacja wentylatora - precyzyjna regulacja prędkości 5 stopni w regulacji wentylatora daje użytkownikowi precyzyjną kontrolę nad klimatyzacją, stabilne chłodzenie oraz maksimum komfortu Najlepsza temperatura na dobrze przespaną noc Tryb zwykły Tryb dla osób starszych 4 tryby pracy, które można nastawić podczas godzin nocnych, spełniają marzenie o spokojnym i niezakłóconym śnie Tryb dla małych dzieci Tryb dla młodzieży 9

10 Komfort użytkowania Głęboki nawiew powietrza Dzięki głębokiemu nawiewowi powietrza daleko w głąb pomieszczenia użytkownicy mogą cieszyć się komfortem preferowanej temperatury w każdej jego strefie. Auto nawiew 4D Nawiew, rozsyłany automatycznie ruchem wahadłowym w płaszczyźnie pionowej i poziomej, poprawia rozkład powietrza w pomieszczeniu zwiększając poczucie komfortu Analiza wlotu 3D Unikalna technologia Hisense 3-wymiarowej analizy wlotu i zużycia powietrza zapewnia szybsze chłodzenie i lepszą wymianę ciepła, dzięki czemu pomieszczenie użytkuje się łatwiej i przyjemniej. Filtr powietrza o dużej gęstości W zestawieniu ze zwykłymi filtrami, stosowane w naszych klimatyzatorach filtry dużej gęstości potrafią zatrzymać ponad 90% więcej kurzu i innych cząstek zanieczyszczeń. Aby móc cieszyć się codziennie świeżym powietrzem należy pamiętać o okresowym wypłukaniu zabrudzonego filtru pod bieżącą wodą. Wszechstronna ochrona zdrowia, filtry 4-in-1 Filtr jonowo- -srebrowy Filtr HEPA Filtr katechinowy Filtr katechinowy Filtr HEPA Filtr katechinowy Usuwa z powietrza przykre zapachy oraz eliminuje dym papierosowy oraz inne zanieczyszczenia obecne w powietrzu. Filtr jonowo-srebrowy Zabija bakterie i zapobiega rozwojowi drobnoustrojów takich jak: bakterie, wirusy, grzyby, czy zarodniki. Jony srebra niszczą wewnętrzną strukturę komórkową mikroorganizmów. Filtr HEPA Skutecznie usuwa z powietrza pyłki, zapylenie w zakładach przemysłowych, a także bakterie ze szczepu pneumo-bacillus. Powietrze poddane takiej filtracji jest świeże i zdrowe dla domowników. 10 I Filtr jonowosrebrowy Filtr aromatyczny Filtr fotokatalityczny Filtr aromatyczny Po zaaplikowaniu do filtra aromatycznego preferowanej substancji zapachowej, podczas pracy klimatyzatora zapach rozprzestrzeni się po całym pomieszczeniu. Opcjonalnie Filtr z aktywnym węglem Całą powierzchnią absorbuje niewidoczne gołym okiem różne rodzaje cząstek i szkodliwych gazów. 99% skuteczności w usuwaniu zapachów. Filtr LTC Zawiera katalizator reakcji utleniania, rozkładu związków chemicznych oraz katalizator działający w niskich temperaturach i eliminuje aldehydy metylowe. Filtr fotokatalityczny Neutralizuje mikroorganizmy, zarazki, przykre zapachy. Co 3-4 miesiące należy go umieścić w miejscu nasłonecznionym na 6-8 godzin.

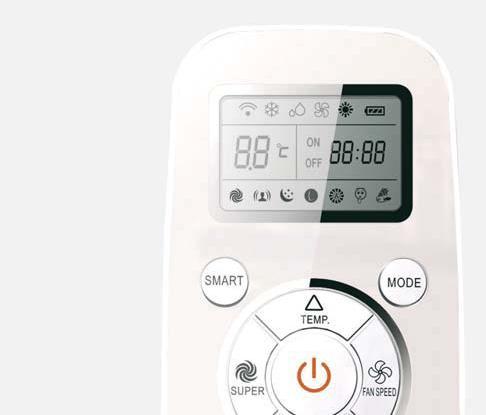

11 Pilot sterujący Bezprzewodowy pilot sterujący Prosty i czytelny system ikon ekranowych oraz lepszy rozkład większych przycisków ułatwiają sprawne sterowanie klimatyzatorem. Funkcja I Feel [SMART] Wł/Wył energooszczędnego trybu pracy wg wbudowanej logiki (Fuzzy Logic) Wyłącznik [O/I] [SUPER] Szybkie chłodzenie lub ogrzewania [MODE] Wybór trybu pracy urządzenia [ROOM TEMP. SETTING] Ustawienia temperatury [FAN] Ustawienia prędkości wentylatora [I-FEEL] [CLOCK] Ustawianie zegara [SLEEP] [TIMER ON/OFF] Praca sterowana z programatora czasowego [DIMMER] Wygaszacz wyświetlania Ikonki ekranowe na LCD Uwaga: Szczegółowy opis funkcji w dalszej części. Tryb chłodzenia Automatyczna prędkość Tryb pracy na noc (sen) Siła sygnału Tryb osuszania Tryb samej wentylacji Wysoka prędkość wentylatora Średnia prędkość wentylatora Wskazanie stanu baterii pilota Tryb cichej pracy (Quiet) ON OFF Ustawienia timera Tryb ogrzewania Niska prędkość wentylatora Tryb ekonomiczny Nastawiona temperatura 11

12 Przyjazny design i kody modeli Konstrukcja wygodna w serwisowaniu Łatwa konserwacja Konstrukcja ułatwiająca montaż Konstrukcja ułatwiająca serwis Bezpieczna metalowa skrzynka elektryczna Zewnętrzna obudowa z metalu Wewnętrzna skrzynka z tworzywa ognioodpornego Kody modeli Szczelina Klimatyzator Rodzaj jednostki Kompatybilność Wydajność S Ścienna W Okienna P Przenośna Uniwersalna jednostka wewnętrzna do systemów Split i multi-split Wydajność chłodnicza ( 1000 BTU/h) Kod funkcji Tryb sterowania Kod prądu zasilającego Czynnik chłodniczy X Tylko chłodzenie H Pompa ciepła T Tylko chłodzenie, DC inwerter U Pompa ciepła, DC inwerter D Chłodzenie oraz nagrzewnica elektryczna E Pompa ciepła oraz nagrzewnica elektryczna R Zdalne sterowanie klimat T1 T Zdalne sterowanie klimat T VAC / 60Hz / 1N VAC / 60Hz / 1N / 230VAC / 60Hz / 1N E240VAC / 50 Hz / 1N VAC / 60Hz / 1N VAC / 50 Hz / 3N S R410A H R134A N R407C F R22 Kod obudowy jednostki zewnętrznej Kod obudowy jednostki wewnętrznej Kod panelu Kod designu Długość instalacji i przewyższenia RAC Jednostka wewnętrzna Długość rur L Model Maks. długość rur L Maks. przewyższenie H Dodatek czynnika dla rur o dług. ponad 5 m Przewyższenie H Jednostka zewnętrzna 7-18 k k 15 m 15 m 5 m 5 m 20 g/m 30 g/m 30 k 15 m 5 m 40 g/m 12 I

13 Opis funkcji Oszczędność prądu Podwójna inwerterowa sprężarka DC Podwójna rotacyjna sprężarka inwerterowa DC Zastosowana konstrukcja podwójnej sprężarki rotacyjnej pozwala zmniejszyć opory tarcia podczas ruchu sprężarki - obrót jest płynniejszy i z mniejszymi drganiami. Jednocześnie udaje się zapobiec przeciekaniu gazowego czynnika chłodniczego w fazie sprężania. W rezultacie nasze klimatyzatory są o wiele cichsze i bardziej wydajne energetycznie. Napęd w technologii DC Napęd w technologii DC Cyfrowe sterowanie, sprężarka z silnikiem DC, wentylator DC w jednostce wewnętrznej, wentylator DC w jednostce zewnętrznej, elektroniczny zawór rozprężny sterowany napięciem DC zaowocowały niskim poziomem hałasu i wysoką energowydajnością. Elektroniczny zawór rozprężny Elektroniczny zawór rozprężny W jednostce zewnętrznej został zamontowany elektroniczny zawór rozprężny, którego funkcja polega na regulacji i optymalizacji ilości czynnika chłodniczego potrzebnego dla wszystkich jednostek wewnętrznych, zależnie od bieżącego trybu pracy. Złocone lamele Złocone lamele Przeciwkorozyjne, bardziej hydrofilowe pokrycie, wyższa sprawność wymiany ciepła. Delikatny rozruch Delikatny rozruch Z powodu dużego poboru prądu w momencie uruchamiania klimatyzacji, praca niektórych domowych urządzeń AGD może ulec zakłóceniu. Funkcja delikatnego rozruchu eliminuje ten problem. System samoodparowujący System samoodparowujący Układ o wysokiej wydajności Układ elementów zastosowany w wymienniku ciepła daje większą powierzchnię wymiany, co poprawia wydajność termiczną. Tylko 1 W w trybie czuwania Układ o wysokiej wydajności Tylko 1 W w trybie czuwania Zdrowie Automatyczne usuwanie wilgoci Automatyczne usuwanie wilgoci Funkcja przeciwpleśniowa Zapobieganie rozwojowi pleśni Po wyłączeniu klimatyzatora wentylator jednostki wewnętrznej będzie pracować jeszcze przez 30 s celem osuszenia jednostki wewnętrznej co w efekcie zapobiega rozwojowi pleśni w urządzeniu. Generator zimnej plazmy Generator zimnej plazmy Jonizator zimno-plazmowy rozbija cząsteczki gazów powietrza na jony dodatnio i ujemnie naładowane, a oddawana energia w postaci wyładowań elektrycznych utlenia i wyjaławia treść powietrza (pył i mikroorganizmy). Zabieg ten utrzymuje powietrze w czystości i świeżości. Przeciwdziałanie nawiewowi zimnego powietrza Funkcja blokuje nawiewanie zimnego powietrza w sytuacji, gdy temperatura parownika jest zbyt niska. Wielowarstwowa technologia filtracji powietrza Czynnik chłodniczy przyjazny środowisku Blokada wstępnej fali zimna Wielowarstwowa technologia filtracji powietrza Czynnik chłodniczy przyjazny środowisku Otoczenie wolne od wilgoci w zakresie 30-80% Filtr o wysokiej gęstości Otoczenie wolne od wilgoci 30 80% Filtr o wysokiej gęstości Komfort Szeroki kąt lameli Szerokokątne żaluzje Delikatnie wygięty kształt szerokokątnych żaluzji zapewnia szeroki strumień powietrza w trybie chłodzenia lub ogrzewania niezależnie od tego gdzie zainstalowana jest w pomieszczeniu jednostka wewnętrzna. Praca przy niskim napięciu Praca przy niskim napięciu Doskonale radzi sobie w warunkach niskiego napięcia. Funkcja I Feel Funkcja I Feel Pilot mierzy temperaturę powietrza w pomieszczeniu za pośrednictwem wbudowanego czujnika i przesyła informację do jednostki wewnętrznej klimatyzatora, ażeby ta na jej podstawie dobrała odpowiedni tryb pracy. Super chłodzenie Naciśnij przycisk [SUPER] i ciesz się natychmiastowym chłodzeniem. Super chłodzenie Wygodny styl życia Inteligentna praca urządzenia Po naciśnięciu przycisku [SMART] na pilocie, klimatyzator zaczyna pracować w trybie dającym najwięcej komfortu dostosowując temperaturę do warunków panujących w pomieszczeniu. 24-godzinny programator Funkcja zaprogramowania pracy urządzenia (uruchomienia i wyłączenia) w cyklu 24-godzinnym. Wygaszacz wyświetlacza Naciśnij ten przycisk, aby zupełnie wyłączyć wyświetlanie informacji na panelu czołowym jednostki wewnętrznej. Inteligentna praca urządzenia Programator 24H Wygaszacz wyświetlacza Praca w trybie awaryjnym Praca w trybie awaryjnym Wygodnie ulokowany przełącznik [O/I], dostępny w jednostce wewnętrznej, pozwala użytkownikowi uruchomić system bez używania pilota zdalnego sterowania. Pokrywa obudowy i filtry łatwe do czyszczenia Pokrywa obudowy i filtry łatwe do czyszczenia Pokrywa i filtry dają się łatwo zdemontować do czyszczenia. Funkcja automatycznego wznowienia działania Funkcja automatycznego wznowienia działania Klimatyzator wznawia samoczynnie pracę, gdy tylko stwierdzi przywrócenie zasilania, bez potrzeby wykonywania jakichkolwiek ręcznych operacji sterujących przez użytkownika. 13

14 Typoszereg modeli Produkt EU ERP Seria Wydajność / Technologia 9K 12K 18K Ollie R32 inwerterowe / nowe ERP, SCOP kl. A+++ Split Mini Apple Pie R410A inwerterowe / nowe ERP, SCOP kl. A++ Iris R410A inwerterowe / nowe ERP, SCOP kl. A+/A++ Urządzenie przenośne Klimatyzator przenośny seria AP Klasa energetyczna A Jednostki zewnętrzne Jednostki kanałowe Light Commercial Inwerter Jednostki kasetonowe Jednostki podsufitowo-przypodłogowe 14 I

15 Typoszereg modeli 24K 36K 48K 60K R32, inwerter R410A, inwerter R410A, inwerter Klimatyzator przenośny R410A, DC inwerter R410A, DC inwerter R410A, DC inwerter R410A, DC inwerter 15

16 Typoszereg modeli Produkt EU ERP Seria Wydajność / Technologia 9K 12K 18K Jednostki zewnętrzne 16K Ollie Mini Apple Pie Free Match Multi-Split Jednostki kanałowe Jednostki podsufitowo-przypodłogowe Jednostki kasetonowe 16 I

17 Typoszereg modeli 24K 30K 36K 48K 50K R410A, inwerter 20K 24K 28K 36K 42K R32, inwerter R410A, inwerter R410A, inwerter R410A, inwerter R410A, inwerter 17

18 MODEL DOSTĘPNY NA ZAMÓWIENIE Seria Ollie 18 I

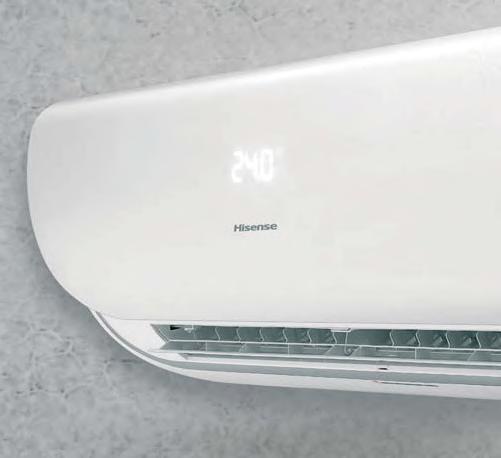

19 Jednostka ścienna Ollie Tryb cichej pracy 19 db (A) Szybkie chłodzenie i ogrzewanie super Super płaska konstrukcja Automatyczne odszranianie Autodiagnostyka i automatyka zabezpieczeniowa Pobór mocy w trybie czuwania: 1 W Filtr powietrza dużej gęstości Seria Ollie 19

20 Jednostka ścienna Ollie Szybkie chłodzenie i ogrzewanie Pobór mocy w trybie czuwania: 1 W Autodiagnostyka i automatyka zabezpieczeniowa Filtr dużej gęstości Automatyczne odszranianie Napęd w technologii DC Tryb cichej pracy 16,5 db (A) Czynnik chłodniczy R32 Tryb cichej pracy Moduł WiFi Seria Ollie R32 jest skutecznym czynnikiem chłodniczym do zastosowań niskotemperaturowych. R32 charakteryzuje się niskim GWP dzięki czemu jego ślad węglowy jest mniejszy niż większości innych gazów z grupy HFC. Zastosowana technologia optymalizacji pracy pozwala na redukcję hałasu i umożliwia komfort dla całej rodziny także w godzinach nocnych. Inteligentny moduł WiFi stwarza komfort sterowania pracą urządzenia za pośrednictwem smartfona. 20 I

21 Jednostka ścienna Ollie Model AST-09UW4RXXQA AST-12UW4RXXQA Standard wyposażenia Pilot bezprzewodowy L1-04 Wydajność znamionowa Wydajność chłodnicza [W] 2600 ( ) 3500 ( ) Wydajność grzewcza [W] 3200 ( ) 4000 ( ) Współczynnik SEER 9,1 8,5 Współczynnik SCOP 5,1 4,6 Klasa energetyczna chłodzenie A+++ A+++ grzanie A+++ A++ Parametry eksploatacyjne Wielkość przepływu powietrza Hałas (poziom ciśnienia akustycznego jedn. wewnętrzna [m 3 /h] jedn. wewnętrzna (Hi/Mid/Low/Quiet/Super Quiet ) [db)a)] 39 / 36 / 34 / 19 / 16,5 39 / 36 / 34 / 19 / 16,5 jedn. zewnętrzna (maks.) [db)a)] Parametry elektryczne Napięcie, częstotliwość, liczba faz [V] / [Hz] / f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f Moc pobierana chłodzenie [W] 540 ( ) 810 ( ) Moc pobierana grzanie [W] 750 ( ) 950 ( ) Prąd znamionowy chłodzenie / grzanie [A} 2,4 / 3,3 3,6 / 4,2 Wymiary netto i waga Jednostka wewnętrzna sz. wys. gł. [mm] Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar netto jedn. wewn. / jedn. zewn. [kg] 13 / / 37 Wymiary i waga w opakowaniu Jednostka wewnętrzna sz. wys. gł. [mm] Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar jedn. wewn. / jedn. zewn. [kg] 17,5 / 40 17,5 / 41 Instalacja rurowa Gazowa [cal] 1/4 1/4 Cieczowa [cal] 3/8 3/8 Uwagi: 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 3. Przewyższenie dla modeli 09, 12-5 m. 4. Długość instalacji dla modeli 09 i m. 5. Zasilanie doprowadzone do jednostki zewnętrznej. 6. Sterowanie kabel 4 x 1,5 mm Zakres pracy temperatur - tryb chłodzenia: -15 C C, tryb grzania: -20 C C. Seria Ollie 21

22 READY Seria Mini Apple Pie 22 I w.sc sl.pl

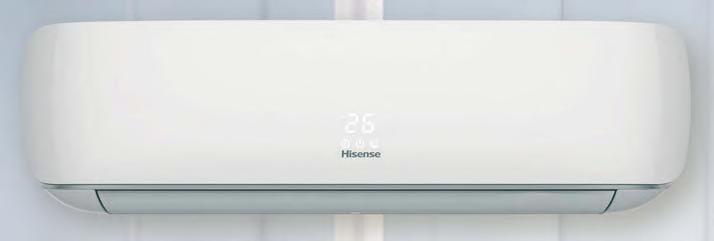

23 Jednostka ścienna Mini Apple Pie Tryb cichej pracy 19 db (A) Szybkie chłodzenie i ogrzewanie super Super płaska konstrukcja Automatyczne odszranianie Autodiagnostyka i automatyka zabezpieczeniowa Pobór mocy w trybie czuwania: 1 W Filtr powietrza dużej gęstości Seria Mini Apple Pie 23

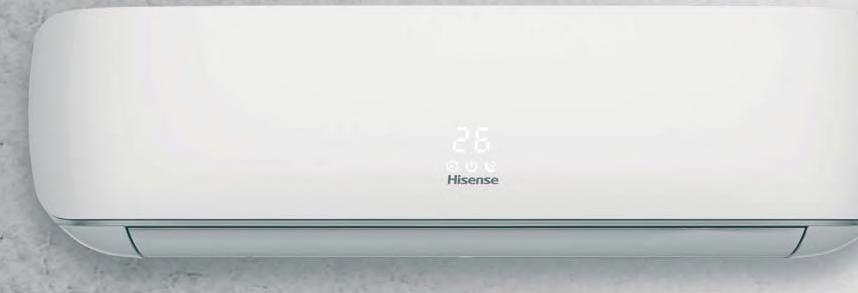

24 Jednostka ścienna Mini Apple Pie READY Szybkie chłodzenie i ogrzewanie Pobór mocy w trybie czuwania: 1 W Autodiagnostyka i automatyka zabezpieczeniowa Filtr dużej gęstości Ogrzewanie podtrzymujące 8 C Automatyczne odszranianie Wielowarstwowa technologia filtracji powietrza Opcjonalny Moduł WiFi WiFi Ready - opcja podłączenia modułu WiFi, który zapewnia sterowanie z dowolnego miejsca poza domem za pośrednictwem smartfona. Seria Mini Apple Pie Moduł WiFi o symbolu AEH-W4A1 pracuje w oparciu o system operacyjny w wersji Android (wersja 4.0 lub wyższa) lub IOS (wersja 7.0 lub wyższa). Wymagana rozdzielczość ekranowa dla systemu Android 800 x 480 px lub wyższa, a w przypadku IOS 960 x 640 px lub wyższa. Filtry w zestawie Aktywny Węgiel Jony Srebra 24 I

25 Jednostka ścienna Mini Apple Pie SCOP 4.0 READY Model AST-09UW4SVETG10 AST-12UW4SVETG10 AST-18UW4SFATG10 AST-24UW4SDBTG10 Standard wyposażenia Pilot bezprzewodowy L1-04 Wydajność znamionowa Wydajność chłodnicza [W] 2600 ( ) 3500 ( ) 5000 ( ) 6500 ( ) Wydajność grzewcza [W] 2800 ( ) 3800 ( ) 5300 ( ) 6800 ( ) Współczynnik SEER 6,1 6,1 6,1 6,3 Współczynnik SCOP 4,0 4,0 4,0 4,0 Klasa energetyczna chłodzenie A++ A++ A++ A++ grzanie A+ A+ A+ A+ Parametry eksploatacyjne Wielkość przepływu powietrza Hałas (poziom ciśnienia akustycznego jedn. wewnętrzna [m 3 /h] jedn. wewnętrzna (Hi/Mid/Low/Quiet/Super Quiet) [db(a)] 39 / 38 / 33 / 25/ / 38 / 33 / 26 / / 44 / 42 / 38 / / 46 / 42 / 40 / 38 jedn. zewnętrzna (maks.) [db(a)] Parametry elektryczne Napięcie, częstotliwość, liczba faz [V] / [Hz] / f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f Moc pobierana chłodzenie [W] 765 ( ) 1060 ( ) 1540 ( ) 1960 ( ) Moc pobierana grzanie [W] 715 ( ) 1025 ( ) 1465 ( ) 1880 ( ) Prąd znamionowy chłodzenie / grzanie [A} 3,7/3,5 4,7/4,6 6,9/6,6 8,7/8,4 Wymiary netto i waga Jednostka wewnętrzna sz. wys. gł. [mm] x Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar netto jedn. wewn. / jedn. zewn. [kg] 8,5 / 28 8,5 / / / 56 Wymiary i waga w opakowaniu Jednostka wewnętrzna sz. wys. gł. [mm] Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar jedn. wewn. / jedn. zewn. [kg] 11 / / 32 15,5 / / 61 Instalacja rurowa Gazowa [cal] 3/8 3/8 1/2 5/8 Cieczowa [cal] 1/4 1/4 1/4 3/8 Uwagi: 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 3. Przewyższenie dla modeli 09, 12, 18, 24-5 m. 4. Długość instalacji dla modeli 09, 12, 18, m. 5. Zasilanie doprowadzone do jednostki zewnętrznej. 6. Sterowanie kabel 5 x 1,5 mm Zakres pracy temperatur - tryb chłodzenia: -15 C C, tryb grzania: -15 C C. Seria Mini Apple Pie 25

26 Seria Iris 26 I

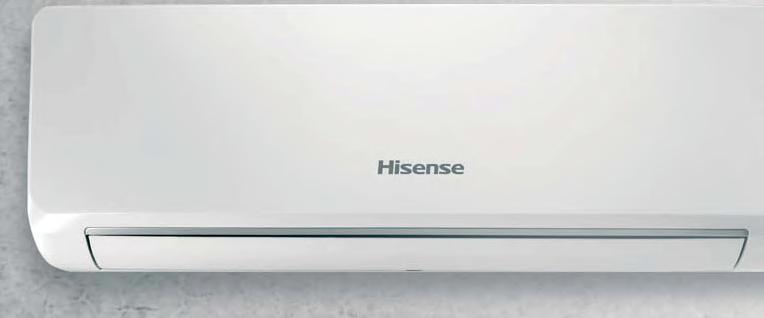

27 Jednostka ścienna Iris Konstrukcja łatwa w konserwacji Uniwersalna jednostka wewnętrzna dla systemów mono i multi Filtr powietrza dużej gęstości 4 tryby pracy nocnej (sen) Pobór mocy w trybie czuwania: 1 W Tryb optymalnej pracy SMART Seria Iris 27

28 Jednostka ścienna Iris Standard Głęboki nawiew (10 m) Pobór mocy w trybie czuwania: 1 W Uniwersalna konstrukcja Konstrukcja łatwa w konserwacji Ogrzewanie podtrzymujące 8 C 4 tryby pracy nocnej (sen) Opcja Głęboki nawiew powietrza Dzięki głębokiemu nawiewowi powietrza użytkownicy mogą cieszyć się komfortem preferowanej temperatury w każdej strefie pracy urządzenia. Komfort w każdej strefie pracy klimatyzacji Optymalizacja pracy systemu zapewnia wysoki komfort użytkowania. 5-cio stopniowa regulacja prędkości wentylatora plus precyzyjna regulacja szybkości Pięć stopni prędkości wentylatora daje użytkownikowi precyzyjną kontrolę nad klimatyzacją, stabilne chłodzenie oraz maksimum komfortu. 1 Seria Iris I

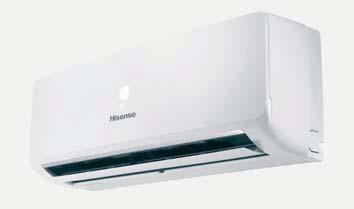

29 Jednostka ścienna Iris SCOP 4.0 Model AS-09UR4SYDTD AS-12UR4SYDTD AS-18UR4SFATD6 AS-24UR4SDBTD6 Standard wyposażenia Pilot bezprzewodowy L1-04 Wydajność znamionowa Wydajność chłodnicza [W] 2600 ( ) 3500 ( ) 5000 ( ) 6500 ( ) Wydajność grzewcza [W] 2800 ( ) 3800 ( ) 5300 ( ) 6800 ( ) Współczynnik SEER 5,6 5,6 6,1 6,3 Współczynnik SCOP 3,8 3,8 4,0 4,0 EER [W/W] 2,87 2,86 3,25 3,32 COP [W/W] 3,65 3,51 3,62 3,62 Klasa energetyczna chłodzenie A+ A+ A++ A++ grzanie A A A+ A+ Parametry eksploatacyjne Wielkość przepływu powietrza Hałas (poziom mocy akustycznej) jedn. wewnętrzna [m 3 /h] jedn. wewnętrzna (Hi/Mid/Low/Quiet) [db(a)] 38 / 37 / 33/ / 37 / 33/ / 42 / 38 / / 43 / 39 / 35 jedn. zewnętrzna [db)a)] Parametry elektryczne Napięcie, częstotliwość, liczba faz [V] / [Hz] / f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f Moc pobierana chłodzenie [W] 905 ( ) 1190 ( ) 1540 ( ) 1960 ( ) Moc pobierana grzanie [W] 740 ( ) 1140 ( ) 1465 ( ) 1880 ( ) Prąd znamionowy chłodzenie / grzanie [A} 4,0 / 3,4 5,3 / 5,1 6,9 / 6,6 8,7 / 8,4 Wymiary netto i waga Jednostka wewnętrzna sz. wys. gł. [mm] Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar netto jedn. wewn. / jedn. zewn. [kg] 8,0 / 22 8,0 / 29 12,5 / / 56 Wymiary i waga w opakowaniu Jednostka wewnętrzna sz. wys. gł. [mm] Jednostka zewnętrzna sz. wys. gł. [mm] Ciężar jedn. wewn. / jedn. zewn. [kg] 9,5 / 24 9,5 / / / 61 Instalacja rurowa Gazowa [cal] 1/4 1/4 1/4 3/8 Cieczowa [cal] 3/8 3/8 1/2 5/8 Uwagi: 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 3. Przewyższenie dla modeli 09, 12, 18, 24-5 m. 4. Długość instalacji dla modeli 09, 12, 18, m. 5. Modele 09 i 12 - zasilanie doprowadzone do jednostki zewnętrznej. Modele 18 i 24 - do jednostki wewnętrznej. 6. Modele 09 i 12 - sterowanie kabel 4 x 1,5 mm 2. Modele 18 i 24 - sterowanie kabel 5 x 1,5 mm Zakres pracy temperatur - tryb chłodzenia dla modeli 09 i 12: -10 C C, tryb grzania: -10 C C; dla modeli 18 i 24: -15 C C, tryb grzania: -15 C C. 29 Seria Iris

30 MODEL DOSTĘPNY NA ZAMÓWIENIE Seria Klimatyzatory przenośne 30 I sl.pl

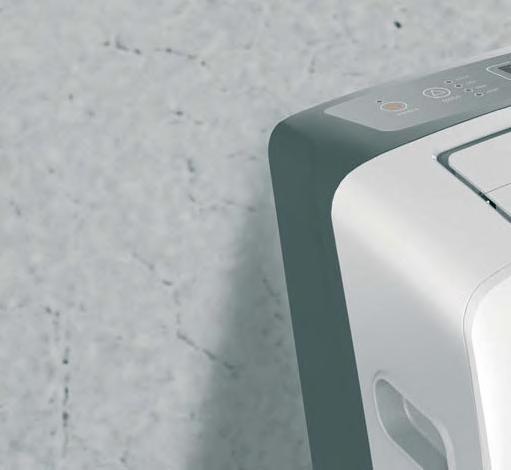

31 Klimatyzator przenośny Prosta obsługa i czytelny wyświetlacz Dwie automatycznie sterowane żaluzje pionowe Autodiagnostyka i automatyka zabezpieczeniowa Automatyczne usuwanie wilgoci 24 Programator 24H Seria Klimatyzatory przenośne 31

32 Jednostka przenośna Klimatyzator przenośny seria AP Prosta obsługa i czytelny wyświetlacz Dwie automatycznie sterowane żaluzje pionowe 4 kółka dla łatwego przemieszczania Układ auto odparowania Auto diagnostyka i automatyka zabezpieczeniowa Programator 24H Automatyczne usuwanie wilgoci Standard Duże przyciski i wyświetlacz Wygodny i łatwy w użyciu interfejs obsługi. Obudowa ze schowkiem na kabel zasilający Wygodne używanie kabla zasilającego. Seria Klimatyzatory przenośne Wbudowana pompka odprowadzająca wskropliny Rączka i rolki transportowe Dzięki nim bardzo łatwo przemieścić urządzenie. 32 I

33 Jednostka przenośna Klimatyzator przenośny seria AP Model AP-09DR4SEJS AP-12DR4SFJS1 Wydajność znamionowa Typ urządzenia - Tryb chłodzenia i grzania Tryb chłodzenia i grzania Chłodzenie [W] Nagrzewnica [W] EER [W/W] 2,61 2,62 Klasa energetyczna A A Parametry eksploatacyjne Wielkość przepływu powietrza Hałas (poziom mocy akustycznej) Hałas (poziom ciśnienia akustycznego) [m 3 /h] [db)a)] bieg: High / Mid / Low [db)a)] 52 / 51 / / 53 / 52 Programator czasowy Tak Tak Zegar Tak, na pilocie Tak, na pilocie Wskaźnik pełnego zbiornika skroplin Parametry elektryczne Tak Tak Napięcie, częstotliwość, liczba faz [V] / [Hz] / f VAC / 50 / 1 f VAC / 50 / 1 f Moc pobierana [W] Wymiary i waga Wymiary netto sz. wys. gł. [mm] Ciężar netto [kg] Gabaryty transportowe sz. wys. gł. [mm] Ciężar w opakowaniu [kg] Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. Seria Klimatyzatory przenośne 33

34 34 I

35 Urządzenia Light Commercial (PAC) 35

36 Systemy sterowania Sterownik przewodowy: YXE-A02U(E) Cechy użytkowe Wygląd zgodny z duchem czasu, czytelnym wyświetlaczem i eleganckimi przyciskami. Dwa tryby sterowania. Duży wyświetlacz LCD wyposażony w funkcję podświetlenia. Główne funkcje Chłodzenie/Grzanie/Osuszanie/ Wentylator/Automat Nastawa temperatury docelowej Programator czasowy Diagnostyka Odbiornik sterowania pilotem bezprzewodowym Wyświetlanie kodów błędów Monitorowanie pracy Dane techniczne Nazwa modelu YXE-A02U(E) Zasilanie DC V Wymiary zewnętrzne mm Maks. liczba podłączanych IDU 1 Sterownik przewodowy: YXE-C01U Cechy użytkowe Czytelny wyświetlacz LCD i podświetlane funkcjonalne przyciski. Wbudowany odbiornik bezprzewodowy. Główne funkcje Chłodzenie/Grzanie/Osuszanie/ Wentylator/Automat Nastawa temperatury docelowej Programator czasowy Programator tygodniowy Dane techniczne Diagnostyka Przypomnienie o wymianie filtra Odbiornik sterowania pilotem bezprzewodowym Limit zakresu temperatury Nazwa modelu YXE-C01U Zasilanie DC V Wymiary zewnętrzne mm Maks. liczba podłączanych IDU 1 Funkcje sterowników ºC / ºF Zegar Sterowanie lamelami Tryb blokady Wyświetlanie kodów błędów Model i symbol Odbiornik sterowania pilotem bezprzewodowym Nastawa ciśnienia docelowego Nastawa temperatury docelowej Włącz / Wyłącz Programator tygodniowy Sterowanie centralne TAK NIE NIE TAK NIE NIE YXE-A02U(E) TAK TAK TAK TAK TAK NIE Seria Inwerter YXE-C01U YXE-C02U(E) NIE TAK TAK TAK TAK TAK 36 I

37 Systemy sterowania Sterownik przewodowy: YXE-C02U(E) Cechy użytkowe Czytelny wyświetlacz LCD i podświetlane przyciski. Główne funkcje Chłodzenie/Grzanie/Osuszanie/ Wentylator/Automat Nastawa temperatury docelowej Programator czasowy Programator tygodniowy Diagnostyka Przypomnienie o wymianie filtra Odbiornik sterowania pilotem bezprzewodowym Limit zakresu temperatury Komunikacja po protokole BACnet* ºC / ºF Zegar Sterowanie lamelami Tryb blokady Wyświetlanie kodów błędów Dane techniczne Nazwa modelu YXE-C02U(E) Zasilanie DC V Wymiary zewnętrzne mm Maks. liczba podłączanych IDU 1 Sterownik centralny: YJE-C01T(E) Cechy użytkowe Czytelny wyświetlacz LCD i podświetlane przyciski. Główne funkcje Chłodzenie/Grzanie/Osuszanie/ Wentylator/Automat Nastawa temperatury docelowej Programator czasowy Programator tygodniowy Diagnostyka Przypomnienie o wymianie filtra Odbiornik sterowania pilotem bezprzewodowym Limit zakresu temperatury Komunikacja po protokole BACnet* ºC / ºF Zegar Sterowanie lamelami Tryb blokady Wyświetlanie kodów błędów Moduł B541(E) - Moduł komunikacyjny do podłączenia jednostki wewnętrznej w grupy i sieci. Komunikacja po protokole BACnet* Dane techniczne Nazwa modelu YJE-C01T(E) B541(E) Zasilanie AC V DC V Wymiary zewnętrzne mm mm Maks. liczba podłączanych IDU 16 1 Seria Inwerter * Protokół BACnet umożliwia komunikację pomiędzy urządzeniami różnych producentów i systemów. 37

38 Seria klimatyzatorów inwerterowych z R410A Technologia i funkcje użytkowe Szeroki zakres stosowania Jednostka zewnętrzna: Grzanie -10 C-+24 C; Chłodzenie -15 C-+48 C. Większa zdolność ogrzewcza przy niskich temperaturach zewnętrznych Większa zdolność chłodzeniowa przy wysokich temperaturach zewnętrznych Wysoka wydajność energetyczna Podwójna rotacyjna sprężarka DC-inverter Zastosowana technologia stałoprądowego napędu inwerterowego (DC-inverter 360 ) pozwala osiągnąć stałą zgodność pomiędzy kierunkiem ruchu sprężarki a kierunkiem ruchu wirnika, co minimalizuje straty energii. Zapewnia to płynną i wydajną pracę sprężarki. Technologia kontroli powrotu oleju Zwiększenie dopuszczalnego przewyższenia między jednostką wewnętrzną a zewnętrzną oraz zwiększenie dopuszczalnej długości rurociągów znacznie poszerza możliwości instalacji. Jednostka wewnętrzna Długość rur L Model 18 k Maks. długość rur L 15 m Maks. przewyższenie H 7,5 m Dodatek czynnika dla rur o dług. ponad 5 m 15 g/m Seria Inwerter Przewyższenie H Jednostka zewnętrzna 24 k 36 k 48 k/60 k 20 m 30 m 50 m 10 m 15 m 15 m 35 g/m 35 g/m 35 g/m 38 I

39 Technologia inwerterowa Hisense 2-rdzeniowa płytka drukowana (PCB) PCB w jednostce wewnętrznej (IDU) PCB w jednostce zewnętrznej (ODU) Ściślejsze monitorowanie i regulacja funkcjonowania Dzięki sterowaniu realizowanemu w obu jednostkach klimatyzatora (przez PCB w IDU i ODU) system uzyskuje odczyty stanu pracy w czasie rzeczywistym, co pozwala zapewnić optymalne sterowanie odszranianiem. Dzięki zastosowaniu dualnego sterowania (2xPCB) system potrafi w pełniejszym zakresie zapobiegać uszkodzeniom oraz zagrożeniom wynikających z doprowadzenia nieprawidłowego zasilania. Sterowanie przy użyciu karty hotelowej Czytnik kart hotelowych Podłącz do czytnika Linie sygnałowe (czerwona i czarna) Sterowanie sprzężone z systemem przeciwpożarowym Czujka dymu Podłącz do czytnika Linie sygnałowe (czerwona i czarna) Seria Inwerter 39

40 Seria klimatyzatorów inwerterowych z R410A Jednostki kanałowe Zmienna wartość sprężu (ESP) Dwa możliwe wloty powietrza Model 18K: opcjonalnie wybierany spręż 10 Pa i 30 Pa; każdą jednostkę można zainstalować na 2 sposoby. Spręż 10 Pa: prosty przepływ powietrza, bez zewnętrznego przewodu kanałowego; Spręż 30 Pa: zewnętrzny przewód kanałowy zamontowany do jednostki na jej otworze wylotowym powietrza. Dwa sposoby instalacji są możliwe poprzez różne podłączenie przewodów elektrycznych. Uwaga: Domyślna, fabrycznie skonfigurowana jest opcja sprężu: 10 Pa. Zalety: Jeśli odstęp między jednostką a ścianą jest zbyt mały, do podłączenia kanału można wybrać dolny otwór wlotowy, przez zdemontowanie spodniego panelu; Jest to rozwiązanie elastyczne i łatwiejsze w instalacji. Uwaga: Poziom hałasu w razie wykorzystania wlotu dolnego jest o 5 db wyższy niż dla wlotu tylniego, dlatego zalecamy podłączanie wlotu tylnego. Czołowy nawiew powietrza. Dolny wlot powietrza Czołowy nawiew powietrza. Tylny wlot powietrza Dolny wlot powietrza Tylny wlot powietrza Płaska konstrukcja Wbudowana tacka skroplin 190mm Wbudowana tacka skroplin Zewnętrzna tacka skroplin Przy wysokości obudowy zaledwie 190 mm jednostkę daje się łatwo zainstalować w niskich przestrzeniach podsufitowych, które często spotyka się w budynkach mieszkalnych Wadą zewnętrznej tacki skroplin jest tendencja do gromadzenia się zabrudzeń i rozwoju bakterii co w konsekwencji może grozić wyciekami. Konstrukcja Hisense z wbudowaną tacką skroplin zapewnia czystość i wytrzymałość. Automatyczne zabezpieczenie przed zalaniem skroplinami W przypadku problemów z pracą pompki skroplin i podniesieniu poziomu wody ponad dopuszczalną normę, nastąpi automatyczne wyłączenie urządzenia, aż do odprowadzenia nadmiaru wody na zewnątrz. Automatyczne zabezpieczenie sprężarki System zabezpieczeń urządzenia zapewnia, że sprężarka pracuje w swym bezpiecznym zakresie eksploatacyjnym. Zapobiega ponadto wyciekom czynnika chłodniczego i związanym z nimi uszkodzeniami. A. Wyłącznik ciśnienia min./max B. Czujnik temperatury wylotowej Seria Inwerter W jednostkach kanałowych pompka skroplin dostępna jest jako opcjonalny element wyposażenia. Wyłącznik niskiego ciśnienia Wyłącznik wysokiego ciśnienia 40 I

41 Jednostki kanałowe Btu/h Btu/h Btu/h Btu/h Btu/h Modelu AUD-18UX4SZKL1 AUD-24UX4SALH1 AUD-36UX4SAMH1 AUD-48UX6SPHH AUD-60UX6SPHH Standard wyposażenia Sterownik przewodowy YXE-A02U Model jednostki wew. AUD-18UX4SKL1 AUD-24UX4SLH1 AUD-36UX4SMH1 AUD-48UX4SHH AUD-60UX4SHH Model jednostki zew. AUW-18U4SZ1 AUW-24U4SA1 AUW-36U4SA1 AUW-48U6SP AUW-60U6SP Wydajność znamionowa Wydajność chłodnicza [W] 5000 ( ) 7000 ( ) 9200 ( ) ( ) ( ) Wydajność grzewcza [W] 5600 ( ) 8100 ( ) ( ) ( ) ( ) Pobierana moc chłodzenie 1500 ( ) 2300 ( ) 3050 ( ) 3920 ( ) 5295 ( ) znamionowa [W] grzanie 1600 ( ) 2650 ( ) 3250 ( ) 4150 ( ) 5650 ( ) Współczynnik SEER 6,11 6,11 6,11 Współczynnik SCOP 4,01 4,01 4,01 EER chłodzenie [W/W] 3,33 3,04 3,02 3,21 3,21 COP grzanie [W/W] 3,5 3,06 3,38 3,61 3,63 chłodzenie A++ A++ A++ A A Klasa energetyczna grzanie A+ A+ A+ A A Parametry eksploatacyjne Wielkość przepływu powietrza [m 3 /h] Hałas (poziom ciśnienia akustycznego) [db(a)] Hałas (poziom mocy akustycznej) [db(a)] jedn. wew. Hi/Mid/Low 39 / 37 / / 38 / / 42 / / 44 /42 46 / 44 / 42 jedn. wew. (maks.) Spręż ESP [Pa] 10 (30) 30 (10,50,80) 30 (10,50,80) 80 (120) 80 (120) Parametry elektryczne Moc pobierana [W] Napięcie / częstotliwość / liczba faz chłodzenie grzanie VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 3 f VAC / 50 Hz / 3 f chłodzenie 6,8 10,2 13,9 7,5 10,8 Prąd znamionowy [A] grzanie 7,3 11,5 13,1 8,0 11,3 Instalacja rurowa Średnica (rura cieczowa) [cal] 1/4 3/8 3/8 3/8 3/8 Średnica (rura gazowa) [cal] 1/2 5/8 5/8 3/4 3/4 Maks. długość [m] Maks. przewyższenie [m] Wymiary i waga Wymiary netto sz. wys. gł. [mm] jedn. wew Ciężar netto [kg] jedn. wew Wymiary w opakowaniu sz. wys. gł. [mm] jedn. wew Ciężar w opakowaniu [kg] jedn. wew Seria Inwerter 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 41

42 Seria klimatyzatorów inwerterowych z R410A Jednostki kasetonowe Pilot bezprzewodowy L1-12 oraz panel w standardzie Cichy wentylator 18K Wentylator wirowy nowej konstrukcji 24K / 36K / 48K / 60K Nowy wentylator wirowy pozwala uzyskać optymalny strumień i stabilny przepływ powietrza przy niższym poziomie hałasu. Silnik wentylatora na prąd stały DC 24K / 36K / 48K / 60K: w tych modelach zastosowano do napędu wentylatora silnik DC zwiększając efektywność i zmniejszając zużycie energii. Niski poziom hałasu: silniki prądu stałego DC odmiennie niż silniki prądu zmiennego AC nie wytwarzają podczas pracy dźwięków o niskich częstotliwościach. Wentylator pracuje stabilnie. Wyrównanie rozkładu temperatury przez jednostkę kasetonową Szybkość strumienia powietrza W przypadku ogrzewania przez jednostki kasetonowe często występuje efekt utrzymywania się ciepłego powietrza w górnych partiach pomieszczenia. Jednostki kasetonowe Hisense zostały wyposażone w 4-stopniową regulację kompensującą to niekorzystne zjawisko, którą uruchamia się przełącznikiem DIP. Seria Inwerter Włączenie funkcji korekcji rozkładu temperatury powoduje zwiększenie szybkości pracy wentylatora nawiewowego i wraz z tym cyrkulację powietrza, co wpływa na właściwy komfort użytkowników pomieszczenia. 42 I

43 Jednostki kasetonowe Btu/h Btu/h Btu/h Btu/h Btu/h Model AUC-18UR4SZAA1 AUC-24UR4SAEA1 AUC-36UR4SAEA1 AUC-48UR6SPFA AUC-60UR6SPFA Standard wyposażenia Sterownik bezprzewodowy L1-12 oraz panel Model jednostki wew. AUC-18UR4SAA1 AUC-24UR4SEA1 AUC-36UR4SEA1 AUC-48UR4SFA AUC-60UR4SFA Model jednostki zew. AUW-18U4SZ1 AUW-24U4SA1 AUW-36U4SA1 AUW-48U6SP AUW-60U6SP Wydajność znamionowa Wydajność chłodnicza [W] 5000 ( ) 7000 ( ) 9500 ( ) ( ) ( ) Wydajność grzewcza [W] 5600 ( ) 8200 ( ) ( ) ( ) ( ) Pobierana moc chłodzenie 1490 ( ) 2300 ( ) 3070 ( ) 3720 ( ) 5095 ( ) znamionowa [W] grzanie 1750 ( ) 2730 ( ) 3100 ( ) 3950 ( ) 5450 ( ) Współczynnik SEER 6,11 6,11 6, Współczynnik SCOP 4,01 4,01 4, EER - chłodzenie [W/W] 3,36 3,04 3,09 3,39 3,34 COP - grzanie [W/W] 3,2 3 3,55 3,8 3,67 chłodzenie A++ A++ A++ A A Klasa energetyczna grzanie A+ A+ A+ A A Parametry eksploatacyjne Wielkość przepływu powietrza [m 3 /h] Hałas (poziom ciśnienia akustycznego) [db(a)] jedn. wew. Hi/Mid/Low 46 / 44 / / 35 / / 45 / / 45 / / 45 / 43 Hałas (poziom mocy akustycznej) [db(a)] jedn. wew. (maks.) Parametry elektryczne chłodzenie Moc pobierana [W] grzanie Napięcie / częstotliwość / liczba faz VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 3 f VAC / 50 Hz / 3 f chłodzenie 6,6 10,1 13,4 6,5 9,8 Prąd znamionowy [A] grzanie 7,8 12,2 13,5 7 10,3 Instalacja rurowa Średnica (rura cieczowa) [cal] 1/4 3/8 3/8 3/8 3/8 Średnica (rura gazowa) [cal] 1/2 5/8 5/8 3/4 3/4 Maks. długość [m] Maks. przewyższenie [m] Wysokość podniesienia skroplin [m] 1,2 1,2 1,2 1,2 1,2 Wymiary i waga Wymiary netto panel czołowy sz. wys. gł. [mm] jedn. wew panel czołowy 2, Ciężar netto [kg] jedn. wew Wymiary w opakowaniu panel czołowy sz. wys. gł. [mm] jedn. wew panel czołowy Ciężar w opakowaniu [kg] jedn. wew. 25, Seria Inwerter 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 43

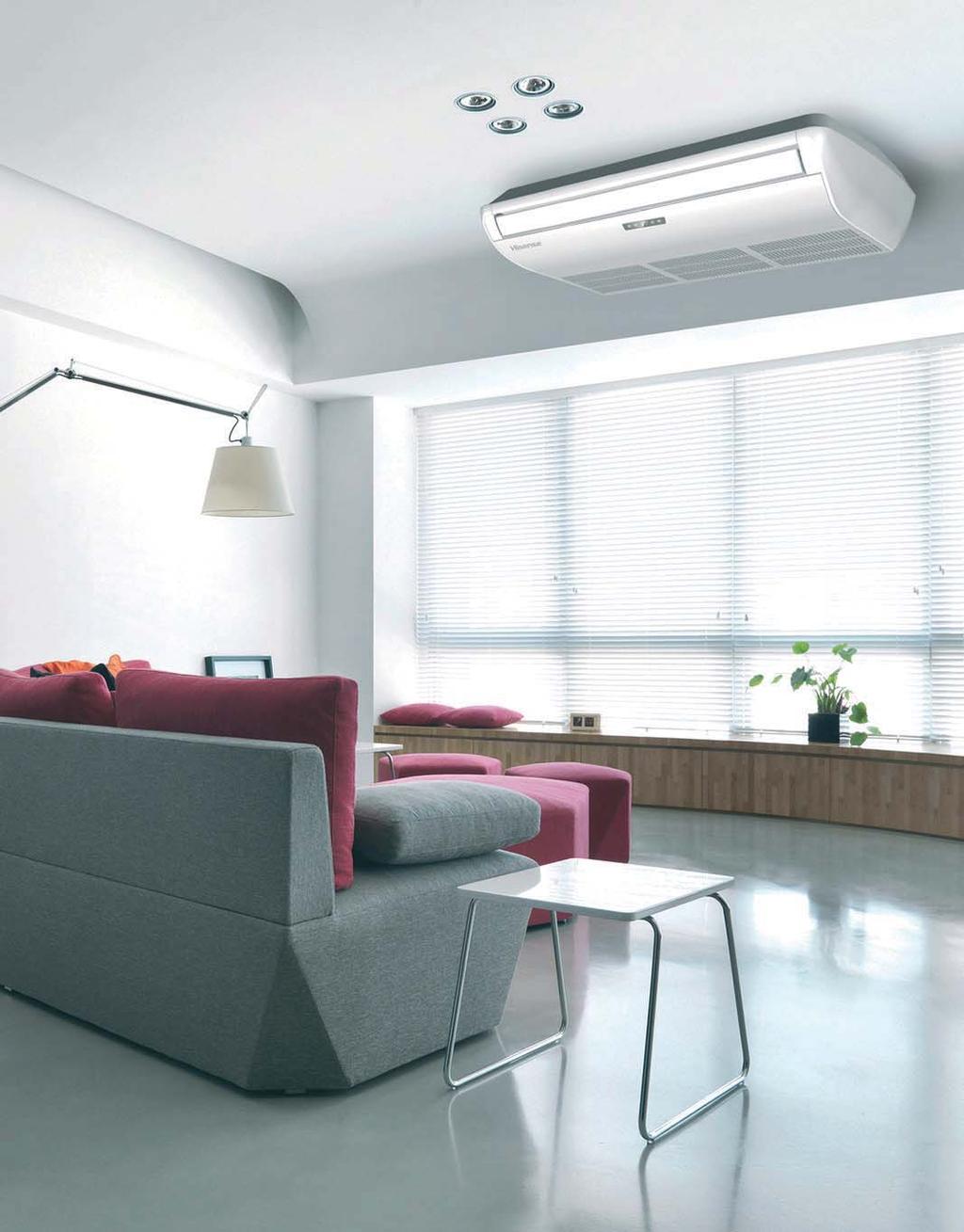

44 Seria klimatyzatorów inwerterowych z R410A Jednostki przypodłogowo-podsufitowe Możliwość montażu w dwóch płaszczyznach Modna stylistyka plus opływowe kształty. Duży otwór nawiewowy powietrza i zintegrowana żaluzja. Duża wydajność przy zachowaniu wysokiego komfortu i niskiej emisji hałasu. Nowoczesny design, elegancki wygląd 3-kierunkowy nawiew (3D) dla większego komfortu użytkowników Seria Inwerter 44 I

45 Jednostki przypodłogowo-podsufitowe Btu/h Btu/h Btu/h Btu/h Btu/h Model AUV-18UR4SZA1 AUV-24UR4SAA1 AUV-36UR4SAB1 AUV-48UR4SPC1 AUV-60UR6SPC1 Standard wyposażenia Sterownik bezprzewodowy L1-12 Model jednostki wew. AUV-18UR4SA1 AUV-24UR4SA1 AUV-36UR4SB1 AUV-48UR4SC1 AUV-60UR6SC1 Model jednostki zew. AUW-18U4SZ1 AUW-24U4SA1 AUW-36U4SA1 AUW-48U6SP AUW-60U6SP Wydajność znamionowa Wydajność chłodnicza [W] 5000 ( ) 7000 ( ) 9200 ( ) ( ) ( ) Wydajność grzewcza [W] 5600 ( ) 8100 ( ) ( ) ( ) ( ) Pobierana moc znamionowa [W] chłodzenie 1550 ( ) 2300 ( ) 3050 ( ) 3920 ( ) 5295 ( ) grzanie 1750 ( ) 2770 ( ) 3300 ( ) 4200 ( ) 5650 ( ) Współczynnik SEER 6,11 6,11 6, Współczynnik SCOP 4,01 4,01 4, EER - chłodzenie [W/W] 3,33 3,04 3,02 3,21 3,21 COP - grzanie [W/W] 3,5 3,06 3,38 3,61 3,63 chłodzenie A++ A++ A++ A A Klasa energetyczna grzanie A+ A+ A+ A A Parametry eksploatacyjne Wielkość przepływu powietrza [m 3 /h] Hałas (poziom ciśnienia akustycznego) [db(a)] Hałas (poziom mocy akustycznej) [db(a)] Zasilanie elektryczne Moc pobierana [W] Napięcie / częstotliwość / liczba faz Prąd znamionowy [A] jedn. wew. Hi/Mid/Low 43 / 38 / /45 / / 50 / / 50 / / 50 / 48 jedn. wew. (maks.) chłodzenie grzanie VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 1 f VAC / 50 Hz / 3 f VAC / 50 Hz / 3 f chłodzenie 6,8 10,2 13,9 7,5 10,8 grzanie 7,3 11,5 13,1 8 11,3 Instalacja rurowa Średnica (rura cieczowa) [cal] 1/4 3/8 3/8 3/8 3/8 Średnica (rura gazowa) [cal] 1/2 5/8 5/8 3/4 3/4 Maks. długość [m] Maks. przewyższenie [m] Wymiary i waga Wymiary netto sz. wys. gł. [mm] jedn. wew Ciężar netto [kg] jedn. wew Wymiary w opakowaniu sz. wys. gł. [mm] jedn. wew Ciężar w opakowaniu [kg] jedn. wew Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. Seria Inwerter 45

46 Seria klimatyzatorów inwerterowych z R410A Seria Inwerter 46 I

47 Jednostki zewnętrzne Btu/h Btu/h Btu/h Btu/h Btu/h Model AUW-18U4SZ1 AUW-24U4SA1 AUW-36U4SA1 AUW-48U6SP AUW-60U6SP Parametry eksploatacyjne Wielkość przepływu powietrza [m 3 /h] Hałas (poziom ciśnienia akustycznego) [db(a)] Hałas (poziom mocy akustycznej) [db(a)] / / Parametry elektryczne Moc pobierana [W] Napięcie / częstotliwość / liczba faz Prąd znamionowy [A] chłodzenie grzanie chłodzenie grzanie TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej VAC / 50 Hz / 1 f TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej VAC / 50 Hz / 1 f TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej VAC / 50 Hz / 1 f TABLICZKA RFT Na jednostce wewnętrznej TABLICZKA RFT Na jednostce wewnętrznej VAC / 50 Hz / 3 f VAC / 50 Hz / 3 f 5,5 8,8 6 9,3 Instalacja rurowa Średnica (rura cieczowa) [cal] 1/4 3/8 3/8 3/8 3/8 Średnica (rura gazowa) [cal] 1/2 5/8 5/8 3/4 3/4 Maks. długość [m] Maks. przewyższenie [m] Ładunek czynnika chłodniczego [g] Wymiary i ciężar Wymiary netto sz. wys. gł. [mm] jedn. zew Ciężar netto [kg] jedn. zew Wymiary w opakowaniu sz. wys. gł. [mm] jedn. zew Ciężar w opakowaniu [kg] jedn. zew Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 3. Zakres pracy temperatur: tryb chłodzenia od -15 C do +43 C, tryb grzania od -10 C do +24 C. Seria Inwerter 47

48 Free Match Multi Split 48 I

49 Urządzenia Free Match Multi Split Free Match Multi Split 49

50 Seria klimatyzatorów Free Match Multi Split Jednostki Free Match Multi-Split Urządzenia z serii Free Match nadają się idealnie wszędzie tam, gdzie w każdym pomieszczeniu musi pracować osobna jednostka, np. salon i trzy sypialnie. W systemach tych jednostki zewnętrzne mogą zostać podłączone do szerokiej gamy 2, 3 lub 4-rech jednostek wewnętrznych, w tym do jednostek: ściennych, kanałowych, kasetonowych, zależnie od żądanego modelu. Najnowsza 180, sinusoidalna technika napędu DC Zastosowanie techniki napędu stałoprądowego (DC) inwerterowego, w oparciu o pół okresu (180 ) fali sinusoidalnej, zapewnia na wyjściu odpowiednio wygładzony sinusoidalny przebieg prądu; tak napędzana sprężarka pracuje płynnie, wykazując przy tym wyraźny wzrost wydajności energetycznej. Wraz z tym uzyskuje się wytłumienie składowych harmonicznych oraz oczyszczenie z szumu pochodzenia elektromagnetycznego. Czysty przebieg sinusoidalny w napędzie Hisense Zdeformowany przebieg w zwyczajnych napędach Formowanie przebiegu prądu Wysokoefektywna podwójna sprężarka rotacyjna z magnesem rubidowym Zwykły magnes Magnes rubidowy Technologia kontroli powrotu oleju Free Match Multi Split Układ sterujący klimatyzatora może automatycznie obliczyć prawdopodobne położenie oleju w instalacji. Przez stosowne dopasowanie szybkości pracy sprężarki oraz elektronicznego zaworu rozprężnego, ustawiającego szybkość przepływu czynnika chłodniczego w instalacji, udaje się skutecznie zawrócić olej układowy do sprężarki i zapewnić jej niezawodne funkcjonowanie. 50 I

51 Technologia Free Match Hisense Elektroniczny zawór rozprężny W jednostce zewnętrznej klimatyzatora znajdują się 4 zawory rozprężne, które mają za zadanie regulację i optymalizację dynamiki przepływu czynnika chłodniczego, kierowanego do pracujących jednostek wewnętrznych systemu. Szeroki zakres napięcia zasilania Jednostka może pracować w szerokim zakresie: 176 V V napięcia zasilającego. W dotychczasowych modelach jednostek wartość progu ochronnego natężenia była ustawiona na stałe, jednak wahające się napięcie prądu wpływało na zmiany częstotliwości. W nowych modelach urządzeń dzięki zastosowaniu techniki auto-adaptacji napięciowej próg ochronny natężenia zostaje dopasowany do napięcia, co pozwala utrzymywać częstotliwość cały czas na optymalnym poziomie. Nowa koncepcja budowy wymiennika ciepła 1. Konstrukcja z odwróceniem drogi poprawia sprawność wymiennika. 2. Tylne odcinki przepływu podlegają przyspieszonemu chłodzeniu, co poprawia wydajność chłodniczą i pozwala wydłużyć maksymalną dopuszczalną długość rur połączeniowych między jednostką wewnętrzną z zewnętrzną. Natomiast przy włączeniu trybu grzania zapobiega oblodzeniu. Strumień powietrza Free Match Multi Split 51

52 Seria klimatyzatorów Free Match Multi Split Cechy 24 DC Programator 24H Praca w trybie awaryjnym Autodiagnostyka i automatyka zabezpieczeniowa Wygaszacz wyświetlacza Łatwe czyszczenie pokryw i filtru PP Zapobieganie rozwojowi pleśni Generator zimnej plazmy Wskaźnik sprężarki FULL DC Wielowarstwowa filtracja powietrza Delikatny rozruch (modele DC inwerter) Układ o wysokiej wydajności Zdalne odczyty temperatury I Feel Blokada wstępnej fali zimna Zasilanie prądem stałym DC Szybkie chłodzenie Elektroniczny zawór rozprężny H LOW AUTO Smart C Zdolność ogrzewania przy niskich temperaturach zewnętrznych Działa z niskiego napięcia Funkcja automatycznego wznowienia pracy Funkcja pracy nocnej (sen) Automatyczne odszranianie Żaluzje z szerokim kącie nawiewu Tryb optymalnej pracy SMART Jednostka zewnętrzna Możliwości podłączenia jednostek wewnętrznych 4.6 KW (2 pokoje) 5.8 KW (3 pokoje) KW (3 pokoje) KW (4 pokoje) Free Match Multi Split 10 KW (4 pokoje) 52 I

53 Jednostki wewnętrzne READY Jednostki ścienne multisplit AST-09UW4SVETG10 AST-12UW4SVETG10 AST-18UW4SFATG10 Standard wyposażenia Pilot bezprzewodowy L1-04 Parametry eksploatacyjne Wydajność chłodnicza [kw] 2,6 3,5 5,0 Wydajność grzewcza [kw] 2,8 3,9 5,3 Zasilanie elektryczne [V / Hz / l. faz] AVC / 50 / 1 f AVC / 50 / 1 f AVC / 50 / 1 f Moc pobierana [W] [W] Prąd znamionowy [A] [A] 0,13 0,15 0,18 Klasa ochrony przeciwporażeniowej kl. I kl. I kl. I Stopień ochrony IPX0 IPX0 IPX0 Wielkość przepływu powietrza [m 3 /h] Hałas (poziom mocy akustycznej) [db(a)] (maks.) Hałas (poziom ciśnienia akustycznego) [db(a)] (bieg: High/Mid/Low/ Quiet/Super Quiet) 39 / 38 / 33 / 25 / / 38 / 33 / 23 / / 44 / 42 / 40 / 38 Wymiary netto (sz. wys. gł.) [mm] 950 x 275 x x 275 x x 320 x 235 Ciężar netto [kg] 8,5 8,5 12 Wymiary w opakowaniu (sz. wys. gł.) [mm] Ciężar w opakowaniu [kg] Jednostki kasetonowe multisplit AMC-12UX4SAA AMC-18UX4SAA Standard wyposażenia Pilot bezprzewodowy L1-12 oraz panel Parametry eksploatacyjne Wydajność chłodnicza [kw] 3,5 5 Wydajność grzewcza [kw] 4 5,5 Zasilanie elektryczne [V / Hz / l.faz] AVC / 50 / 1 f AVC / 50 / 1 f Moc pobierana [W] [W] Prąd znamionowy [A] [A] 0,32 0,32 Klasa ochrony przeciwporażeniowej kl. I kl. I Stopień ochrony IPX0 IPX0 Wielkość przepływu powietrza [m 3 /h] Hałas (poziom mocy akustycznej) [db(a)] (maks.) Hałas (poziom ciśnienia akustycznego) [db(a)] (maks./min.) 47 / / 40 Wymiary netto - jedn. wewnętrzna (sz. wys. gł.) [mm] Wymiary netto - panel czołowy (sz. wys. gł.) [mm] Ciężar netto - jedn. wewnętrzna [kg] Wymiary w opakowaniu - jedn. wewnętrzna (sz. wys. gł.) [mm] Wymiary w opakowaniu - panel czołowy (sz. wys. gł.) [mm] x730 Ciężar w opakowaniu - jedn. wewnętrzna [kg] 25,5 25,5 Średnica rur (strona cieczowa) [cal] 1/4 1/4 Średnica rur (strona gazowa) [cal] 3/8 1/2 Free Match Multi Split 53

54 Seria klimatyzatorów Free Match Multi Split Jednostki kanałowe multisplit AMD-09UX4SJD AMD-12UX4SJD AMD-18UX4SJD Standard wyposażenia Sterownik przewodowy YXE-A02U Parametry eksploatacyjne Wydajność chłodnicza [kw] 2,6 3,2 5 Wydajność grzewcza [kw] 3,0 3,7 5,5 Zasilanie elektryczne [V / Hz / l.faz] AVC / 50 / 1 f AVC / 50 / 1 f AVC / 50 / 1 f Moc pobierana [W] [W] Prąd znamionowy [A] [A] 0,2 0,2 0,3 Klasa ochrony przeciwporażeniowej kl. I kl. I kl. I Stopień ochrony IPX0 IPX0 IPX0 Wielkość przepływu powietrza [m 3 /h] Hałas (poziom mocy akustycznej) [db(a)] (maks.) Hałas (poziom ciśnienia akustycznego) [db(a)] (maks./min.) 35 / / / 27 Wymiary netto (sz. wys. gł.) [mm] (700+70) (700+70) (700+70) Ciężar netto [kg] Wymiary w opakowaniu (sz. wys. gł.) [mm] Ciężar w opakowaniu [kg] Średnica rur cieczowych [cal] 1/4 1/4 1/4 Średnica rur gazowych [cal] 3/8 3/8 1/2 Jednostki przypodłogowo-podsufitowe multisplit AMV-12UX4SA AMV-18UX4SA Standard wyposażenia Pilot bezprzewodowy L1-12 Parametry eksploatacyjne Wydajność chłodnicza [kw] 3,5 5 Wydajność grzewcza [kw] 4 5,5 Zasilanie elektryczne [V / Hz / l.faz] AVC / 50 / 1 f AVC / 50 / 1 f Moc pobierana [W] [W] Prąd znamionowy [A] [A] 0,32 0,32 Klasa ochrony przeciwporażeniowej kl. I kl. I Stopień ochrony IPX0 IPX0 Wielkość przepływu powietrza [m 3 /h] Hałas (poziom mocy akustycznej) [db(a)] (maks.) Hałas (poziom ciśnienia akustycznego) [db(a)] (maks./min.) 47 / / 40 Free Match Multi Split Wymiary netto - jedn. wewnętrzna (sz. wys. gł.) [mm] Ciężar netto - jedn. wewnętrzna [kg] Wymiary w opakowaniu - jedn. wewnętrzna (sz. wys. gł.) [mm] Ciężar w opakowaniu - jedn. wewnętrzna [kg] Średnica rur (strona cieczowa) [cal] 1/4 1/4 Średnica rur (strona gazowa) [cal] 3/8 1/2 54 I

55 Jednostki zewnętrzne Seria Free Match Maks. 2 jednostki wewnętrzne Maks. 2 jednostki wewnętrzne Maks. 3 jednostki wewnętrzne Maks. 3 jednostki wewnętrzne Maks. 4 jednostki wewnętrzne Maks. 4 jednostki wewnętrzne Model AMW2-16U4SGD1 AMW2-20U4SZD1 AMW3-20U4SZD1 AMW3-24U4SAD1 AMW4-28U4SAD1 AMW4-36U4SAD1 Wydajność znamionowa Moc znamionowa grzanie [kw] 4,6 (1,4-5,2) 5,8 (1,6-6,4) 6,0 (2,0-7,5) 7,0 (2,4-8,0) 8,2 (2,9-9,0) 10,0 (3,0-11) [BTU/h] ( ) ( ) ( ) ( ) ( ) ( ) [kw] 5,3 (1,35-6,4) 6,4 (1,5-7,0) 7,0 (1,5-8,5) 8,4 (2,1-9,2) 9,0 (2,5-10,0) 11 (3,0-12) [BTU/h] ( ) ( ) ( ) ( ) ( ) ( ) Współczynnik SEER 6,8 6,81 6,8 7,1 7,2 7,2 Współczynnik SCOP 4,08 4,05 4,05 4,1 4,1 4,01 EER [W/W] 3,29 3,41 3,35 3,89 3,73 3,35 COP [W/W] 4,08 3,66 3,70 3,82 4,09 3,65 Pozycja wg klasyfikacji EEL chłodzenie A++ A++ A++ A++ A++ A++ grzanie A+ A+ A+ A+ A+ A+ Parametry eksploatacyjne Wielkość przepływu powietrza [m 3 /h] Hałas (poziom mocy akustycznej) Hałas (poziom ciśnienia akustycznego) Parametry elektryczne [db(a)] (maks.) [db(a)] (maks.) Moc pobierana Zasilanie elektryczne Prąd znamionowy Klasa ochrony przeciwporażeniowej [kw] 1,4 (0,4-2,0) 1,7 (0,39-2,25) 1,8 (0,55-2,65) 1,8 (0,66-2,9) 2,2 (0,76-3,0) 2,98 (1,0-3,8) grzanie [kw] 1,3 (0,35-1,9) 1,75 (0,37-2,1) 1,9 (0,5-2,6) 2,2 (0,6-2,9) 2,2 (0,7-3,3) 2,8 (1,0-4,0) chłodzenie chłodzenie chłodzenie [V / Hz / l. faz] AVC / 50 / 1 f AVC / 50 / 1 f / 50 / 1 f AVC / 50 / 1 f AVC / 50 / 1 f AVC / 50 / 1 f [A] 6,1 7,7 7,7 9,7 10,7 14,5 grzanie [A] 5, ,1 11,1 14 kl. I kl. I kl. I kl. I kl. I kl. I Stopień ochrony IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Wymiary i waga Wymiary netto (sz. wys. gł.) [mm] Ciężar netto [kg] 36,5 46, Wymiary w opakowaniu (sz. wys. gł.) [mm] Ciężar w opakowaniu [kg] 40 52, Istalacja rurowa Średnica rur cieczowych [cal] 1/4 2 1/4 2 1/4 3 1/4 3 1/4 4 1/4 4 Średnica rur gazowych [cal] 3/8 2 3/8 2 3/8 3 3/8 3 3/8 4 3/8 4 Maks. długość (na każdą jednostkę) [m] Maks. długość (w sumie) [m] Maks. przewyższenie [m] Free Match Multi Split 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej. 3. Zakres pracy temperatur: tryb chłodzenia: -15 C C, tryb grzania: -10 C C. 55

56 Seria klimatyzatorów Free Match Multi Split Jednostka zewnętrzna Możliwości podłączenia jednostek wewnętrznych Seria Multi Split z rozdzielaczem Branch Box - F15E(E) Free Match Multi Split Jednostki zewnętrzne Free Match Multi-Split Typ: ( Free Match ) Model Gaz Parametry eksploatacyjne Wydajność chłodzenie grzanie od 2 do 5 jednostek wewnętrznych AMW-42U4SE R410A 56 I [kw] 12,5 (3,8-13,5) [BTU/h] ( ) [kw] 14,5 (3,8-15,0) [BTU/h] ( ) Wielkość przepływu powietrza [m 3 /h] 5500 EER [W/W] 3,21 COP [W/W] 3,62 chłodzenie A Pozycja wg klasyfikacji EEL grzanie A Hałas (poziom ciśnienia akustycznego) [db(a)] (maks.) 60 chłodzenie [ C] 7-43 Gwarantowany zakres roboczy grzanie [ C] model TNB306FPGMC Model sprężarki marka Mitsubishi Parametry elektryczne Zasilanie elektryczne [V / Hz / l. faz] AVC / 50 / 1 f chłodzenie [kw] 3,9 (1,0-5,1) Moc pobierana grzanie [kw] 4,0 (0,95-5,0) chłodzenie [A] 18 Prąd znamionowy grzanie [A] 18 Klasa ochrony przeciwporażeniowej kl. I Stopień ochrony IPX4 Wymiary i waga Wymiary netto (sz. wys. gł.) [mm] Ciężar netto [kg] 82 Wymiary w opakowaniu (sz. wys. gł.) [mm] Ciężar w opakowaniu [kg] 96 Zanim przystąpisz do łączenia jednostki zewnętrznej z jednostką Dane techniczne wewnętrzną / rozdzielaczemą, DOBRZE SIĘ UPEWNIJ, co do maksymalnej dopuszczalnej długości rur na danym odcinku instalacji, zgodnie z poniższym schematem. L1 Jedn. wew. nr 1 L2 Jednostka zewnętrzna Jedn. wew. nr 2 Jedn. wew. nr 3 Jedn. wew. nr 4 D2 L3 L4 L5 L6 Jednostka rozgałęziająca Jedn. wew. nr 5 L7 D1 Rozdzielacz Model F15E(E) Gaz R410A Parametry elektryczne Zasilanie elektryczne [V] AVC / 50 Hz / 1 f Własny pobór mocy [kw] 0,003 Prąd [A] 0,05 Klasa ochrony przeciwporażeniowej kl. I Stopień ochrony IPX4 Ciśnienie [maks.) [MPa] 4,15 Wymiary i ciężar Wymiary netto (sz. wys. gł.) [mm] Ciężar netto [kg] [kg] 7,4 Wymiary w opakowaniu (sz. wys. gł.) [mm] Ciężar w opakowaniu [kg] 10 Przyłącza Zewnętrzna średnica rury Rozdzielacz gazowa [cal] cieczowa [cal] do jednostki zewnętrznej 5/8 3/8 do jedn. wewnętrznej A 3/8 1/4 do jedn. wewnętrznej B 3/8 1/4 do jedn. wewnętrznej C 3/8 1/4 do jedn. wewnętrznej D 3/8 1/4 do jedn. wewnętrznej E 1/2 1/4 Specyfikacja Maks. odległość pionowa wzajemne przewyższenie jednostki zewnętrznej i jednostki wewnętrznej jedn. zewnętrzna znajduje się wyżej od jedn. wewnętrznej jedn. wewnętrzna znajduje się wyżej od jedn. zewnętrznej D1 < 30 m D1 < 20 m maks. wzajemne przewyższenie jedn. wewnętrznej i jedn. wewnętrznej D2 < 8 m maks. dług od jedn. wewnętrznej do jednostki zewnętrznej L1 < 40 m maks. dług od jedn. rozgałęziającej do jednostki zewnętrznej L2 < 30 m Maks. długość przewodów rurowych maks. dług od jedn. rozgałęziającej do jednostki wewnętrznej L7 < 20 m całkowita długość rurociągu w instalacji L2+L3+L4+L5+L6+L7 < 100 m Całkowity ładunek czynnika chłodniczego to: CAŁKOWITA MASA < 2,0 kg (wartość obliczona z poniższych wzorów; gdyby ta obliczona masa dodatku czynnika chłodniczego przekroczyła 2,0 kg, to wtedy trzeba skrócić ciąg rur w instalacji). Dodatek czynnika chłodniczego: Jednostka jest dostarczana fabrycznie napełniona czynnikiem chłodniczym, jednak gdyby instalacja wymagała doładowania czynnika, to potrzebną ilość należy wyznaczyć uwzględniając średnicę i długości rur połączeniowych. Czynnikiem jest R410A, a wymagany dodatek czynnika należy obliczyć z poniższych wzorów. Oblicz ilość czynnika chłodniczego wg długości rury cieczowej; załaduj czynnik do obiegu chłodniczego. W1 (kg) = L2 0,050 W2 (kg) = (L3+L4+L5+L6+L7) 0,015 Dodatkowy ładunek czynnika chłodniczego: W = W1 + W2 1. Powyższe dane konstrukcyjne oraz parametry techniczne podaje się z zastrzeżeniem, że na chwilę obecną mogą być już nieaktualne z uwagi na ciągłe udoskonalanie naszych produktów. 2. Podane w powyższej tabeli wartości poziomu hałasu specyfikują poziom hałasu osiągany w warunkach komory bezechowej.

57 Seria klimatyzatorów Free Match Multi Split Free Match Multi Split 57

58 Tabela konfiguracji jednostek Free Match Multi Split AMW2-16U4SGD1 Kombinacja jednostek wewnętrznych Wydajność chłodnicza Wydajność grzewcza Wydajność całkowita Moc wejściowa Wydajność całkowita Moc wejściowa A B C D EER A B C D COP (W) (W) (A) SEER Klasa (W) (W) (A) SCOP W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,70 5,65 3,51 A ,6 3,73 4,21 A ,70 5,75 3,51 A ,2 3,71 4,57 A AMW2-20U4SZD1 Wydajność chłodnicza Wydajność grzewcza Kombinacja Wydajność całkowita Moc wejściowa Wydajność całkowita jednostek wewnętrznych (A) SEER Klasa (W) (A) SCOP Klasa A B C D EER A B C D Moc wejściowa (W) COP (W) (W) W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,4 5,30 3,65 A ,2 3,72 3,72 A ,2 5,70 3,59 A ,0 3,80 3,61 A ,6 5,75 3,48 A ,9 3,83 3,73 A AMW3-20U4SZD1 Wydajność chłodnicza Wydajność grzewcza Kombinacja Wydajność całkowita Moc wejściowa Wydajność całkowita jednostek wewnętrznych (A) SEER Klasa (W) (A) SCOP Klasa A B C D EER A B C D Power Input (W) COP (W) (W) W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,1 3, ,4 3, ,8 3, ,7 3, ,1 3, ,7 3, ,1 6,83 3,08 A ,5 3,94 3,59 A ,1 6,87 3,08 A ,5 3,97 3,59 A AMW3-24U4SAD1 Wydajność chłodnicza Wydajność grzewcza Kombinacja Wydajność całkowita Moc wejściowa Wydajność całkowita Moc wejściowa jednostek wewnętrznych (A) SEER Klasa (W) (W) (A) SCOP Klasa A B C D EER A B C D COP (W) (W) W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,9 -- 3, ,2 -- 3, ,7 -- 3, ,6 -- 3, ,1 -- 4, ,4 -- 3, ,1 -- 3, ,8 -- 3, ,1 -- 4, ,4 -- 3, ,9 7,10 3,41 A ,2 3,83 3,61 A ,8 7,25 3,45 A ,1 3,81 3,66 A ,7 7,32 3,48 A ,8 3,82 3,77 A ,6 7,40 3,51 A ,8 3,85 3,77 A AMW4-28U4SAD1 Kombinacja jednostek wewnętrznych Wydajność chłodnicza Wydajność grzewcza Wydajność całkowita Moc wejściowa Wydajność całkowita Moc wejściowa A B C D EER A B C D (W) (W) (A) SEER Klasa (W) (W) (A) SCOP COP Klasa W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,5 -- 3, ,0 -- 3, ,7 -- 3, ,9 -- 3, ,6 -- 3, ,4 -- 3, ,4 -- 3, ,7 -- 3, ,6 -- 3, ,3 -- 3, ,4 -- 3, ,0 -- 3, ,0 -- 3, ,9 -- 3, ,6 -- 3, ,8 -- 3, ,8 -- 3, ,9 -- 3, ,2 -- 3, ,5 -- 3, ,3 -- 3, ,0 -- 3, ,3 -- 3,42 A ,5 -- 3, ,3 7,20 3,42 A ,7 3,81 3,58 A ,0 7,25 3,51 A ,5 3,82 3,63 A ,7 7,28 3,60 A ,1 3,82 3,77 A ,0 7,30 3,51 A ,3 3,83 3,70 A ,7 7,32 3,59 A ,1 3,83 3,74 A ,6 7,35 3,62 A ,1 3,84 3,78 A Klasa 58 I

59 Tabela konfiguracji jednostek AMW4-36U4SAD1 Kombinacja jednostek wewnętrznych Wydajność chłodnicza Wydajność grzewcza Wydajność całkowita Moc wejściowa A B C D (W) (W) (A) SEER EER Wydajność całkowita Power Input A B C D Klasa (W) (W) (A) SCOP COP Klasa W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,6 3, ,2 3, ,9 3, ,1 3, ,8 3, ,5 3, ,5 3, ,9 3, ,8 3, ,4 3, ,8 3, ,4 4, ,6 3, ,2 3, ,1 3, ,0 3, ,7 3, ,9 4, ,0 3, ,0 3, ,3 3, ,7 4, ,7 3, ,9 4, ,4 3, ,1 4, ,4 3, ,7 4, ,4 3, ,7 4, ,4 7,20 3,36 A ,8 3,81 3,93 A ,1 7,20 3,36 A ,7 3,81 3,93 A ,8 7,20 3,38 A ,2 3,83 3,93 A ,1 7,20 3,32 A ,4 3,85 3,93 A ,1 7,20 3,32 A ,4 3,81 3,93 A ,1 7,20 3,32 A ,4 3,86 3,93 A ,8 7,20 3,36 A ,3 3,85 3,93 A ,8 7,20 3,36 A ,3 3,82 3,93 A ,8 7,20 3,36 A ,2 3,82 3,93 A ,8 7,20 3,36 A ,2 3,87 3,93 A AMW-42U4SE+F15E(E) Wydajność chłodnicza Wydajność grzewcza Kombinacja Wydajność całkowita jednostek wewnętrznych (A) SEER EER Wydajność całkowita Power Input A B C D E Moc wejściowa (W) (W) A B C D Klasa (W) (W) (A) SCOP COP Klasa W W W W NOM MIN MAX NOM MIN MAX W/W W W W W NOM MIN MAX NOM MIN MAX W/W ,7 3, ,7 2, ,6 3, ,1 2, ,3 3, ,5 2, ,5 2, ,6 3, ,6 3, ,1 2, ,2 3, ,9 3, ,8 3, ,4 3, ,9 3, ,4 3, ,3 3, ,0 3, ,8 3, ,4 2, ,6 3, ,3 3, ,5 3, ,6 3, ,4 3, ,6 3, ,5 3, ,4 3, ,6 3, ,8 3, ,88 3, ,9 2, ,37 3, ,0 3, ,96 3, ,9 3, ,00 2, ,9 3, ,92 3, ,9 2, ,59 3, ,2 3, ,50 3, ,8 2, ,73 3, ,2 3, ,87 3, ,0 3, ,37 3, ,2 3, ,73 3, ,2 3, ,42 3, ,2 3, ,73 3, ,2 3, ,9 2, ,8 3, ,5 2, ,8 3, ,12 2, ,8 3, ,35 2, ,8 3, ,81 2, ,8 3, ,12 2, ,8 3,13 Free Match Multi Split 59

60 Poland Historia i profil firmy Hisense Hisense rozpoczęło swoją działalność w 1969 roku w Chinach jako nieduża fabryka radioodbiorników. Od tego czasu firma stała się globalnym konglomeratem biznesowym wartym miliardy dolarów. Grupa Hisense zatrudnia ponad pracowników na całym świecie. Firma Hisense jest światowym liderem w produkcji płaskich odbiorników TV, elektrosprzętu AGD oraz urządzeń telefonii komórkowej. Hisense jest zaliczane do Czołowej Dziesiątki Top 10 globalnych graczy w branży informacji handlowej i rozwiązań naukowo-badawczych. Hisense jest w Chinach wysoko cenioną marka elektrosprzętu domowego. Od 2004 r. pozostaje liderem w produkcji telewizorów płaskoekranowych na rynku chińskim. 60 I

61 Los Angeles Rozlokowanie zagranicznych ośrodków badawczo-rozwojowych, bazy produkcyjnej i spółek zależnych Zagraniczna baza produkcyjna Zagraniczne spółki Kraje i regiony eksportu Ośrodki badawczo-rozwojowe (R&D) Firma posiada liczne podmioty zależne, które działają w obszarach elektroniki użytkowej, elektrosprzętu AGD, telefonii komórkowej, informatyki, a także nieruchomości. Dysponuje 14 zakładami produkcyjnymi oraz 11 ośrodkami R&D na całym świecie. Hisense posiada też siedziby regionalne zlokalizowane w Ameryce Północnej, Europie, regionie Azji i Pacyfiku, na Bliskim Wschodzie, w Afryce, Ameryce Środkowej i Południowej. Produkty Hisense są sprzedawane w ponad 130 krajach świata osiągając przychody ze sprzedaży na poziomie ponad 17 mld USD (dane za 2016 r.) Hisense nawiązało strategiczną współpracę z globalnymi korporacjami - IBM, Hitachi, Whirlpool, realizując tym samym politykę rozwoju marki oraz marketing swoich produktów i usług. Jakość - Technologia - Wydajność - Odpowiedzialność - oto cztery kluczowe elementy w strategii działania Hisense. Już od wielu lat Hisense wprowadza na rynek produkty energooszczędne, przyjazne środowisku i spełniające normy ekologiczne. W ramarach działań CSR wspiera też ponad 2000 szkół szczebla podstawowego w słabo rozwiniętych gospodarczo oraz dotkniętych skutkami katastrof regionach Chin i całego świata. 61

62 Sponsoring Dostawca zespołu Red Bull Racing W kwietniu 2015 roku, Hisense Corporation została Oficjalnym Dostawcą zespołu Red Bull Racing co umożliwia zaprezentowanie technologii high-end i podniesienia rozpoznawalności marki Hisense w skali globalnej. 62 I

63 Sponsoring Oficjalny Partner UEFA EURO 2016 W styczniu 2016 roku, Hisense Corporation stała się Oficjalnym Partnerem UEFA EURO Po raz pierwszy w 56-letniej historii mistrzostw została podpisana umowa sponsorska z firmą z Chin. 63

64 Sponsoring Oficjalny Partner UEFA Under Tegoroczna impreza była pierwszym turniejem finałowym Mistrzostw Europy UEFA EURO U21, w którym udział wzięło aż 12 drużyn. Rozgrywki odbyły się w sześciu miastach-gospodarzach. Finał Mistrzostw miał miejsce 30 czerwca 2017 roku w Krakowie. Kraków Tychy Oficjalny Sponsor Mistrzostwa FIFA World Cup Russia I

65 Sponsoring Oficjalny Sponsor Australian Open Prawa do nazwy Hisense Arena Oficjalny Partner Joe Gibbs Racing Nascar Oficjalny Partner Specjalny FC Schalke 04 65

66 Notatki 66 I
