1 provita medical for your life Wiele pomieszczeń, wiele ścian, jedno rozwiązanie: Systemy szyn przyściennych firmy provita. Dyskretna i wydajna codzienna pomoc w dniu roboczym lekarza. Z zaufaniem po Waszej stronie Przyścienne systemy szynowe

2 Strona Spis treści 4 Szyny przyścienne 5 Statywy infuzyjne 9 Wózki szynowe 1 0 Wyposażenie

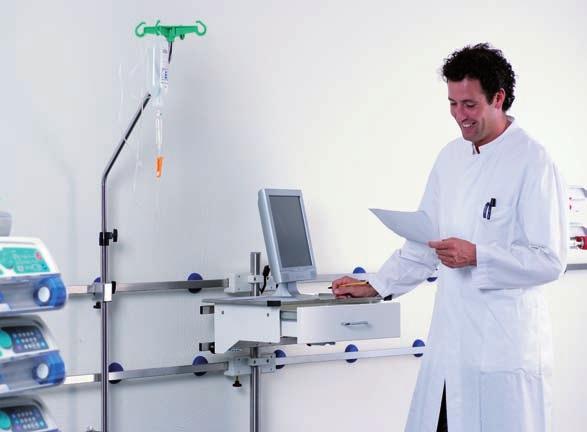

3 Innowacje są dla nas wyzwaniem, które chętnie podejmujemy. Także z tego powodu reprezentuje provita już od ponad 50 lat techniczne produkty medyczne Made in Germany. Naszą świetną reputację zawdzięczamy przy tym nie tylko jakości naszych produktów, lecz także obsłudze naszych klientów i partnerów handlowych. Widzimy siebie jako partnerów przemysłu i handlu działających na rzecz zdrowia. Jesteśmy kompetentni i dyspozycyjni w dosłownym znaczeniu: w zakresie dystrybucji posługujemy się językiem niemieckim i angielskim, a obok tego płynnie władamy także językiem hiszpańskim, rosyjskim, polskim i francuskim. Osobista, pełna zaufania i przyjazna obsługa klienta nie jest teoretycznym wzorcem, lecz codzienną rzeczywistością. Zawsze w pogotowiu Ścienne systemy szynowe provita sprawdziły się już tysiąckrotnie. Szyny ścienne pochodzą z własnej produkcji w kombinacji z naszymi innymi produktami dostarczamy wszystko z jednej ręki. Nasze systemy są stosowane zarówno w zwyczajnych oddziałach oraz oddziałach intensywnej terapii, jak i w salach przygotowań i rozbudzania oraz w gabinetach lekarskich. Liczne możliwości rozwiązań konstrukcyjnych oraz szeroki wachlarz wyposażenia zaspokajają wszelkie specjalne wymagania. Szyny są wykonane ze szlifowanej stali szlachetnej i dostarczane razem z materiałem do mocowania pozwalającym na ich prosty montaż. Ponieważ wymiary każdego systemu są różne, zakres naszych standardowych usług obejmuje także realizację szczególnych długości. Pomysłowy system mocowania zapewnia szybki i sprawny montaż także dużych układów. Każda szyna jest wyposażona w wyrównanie potencjału, co zapewnia odprowadzanie naładowania elektrostatycznego. Nośność do 100 kg na metr pozwala na montaż rozmaitego dodatkowego wyposażenia. Prosta i bezpieczna obsługa jest zapewniona np. poprzez zastosowanie o systemu jednoręcznego bezpiecznego przestawiania wysokości statywów. Program wyposażenia jest szeroki i dobrze przemyślany. Np. w przypadku kombinacji systemów szyn ściennych provita i zespołu IWS: Zespół IWS jest odchylny i umożliwia komfortowe zamocowanie technicznych urządzeń medycznych oraz materiałów pomocniczych. Swoboda ruchu pacjentów i personelu medycznego jest zachowana, wszystko co jest potrzebne jest pod ręką.

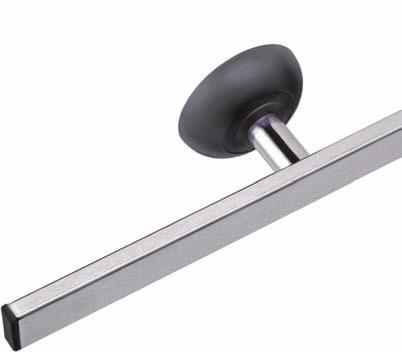

4 provita Ścienne systemy szynowe 4 Szyny ścienne Z 2N Z 2N Z 2N Z 2N Z 2N Z 2N długość mm długość mm długość mm długość mm długość mm specjalne długości na życzenie klienta rozety i kaptury tworzywo szt. / czarne ciężar całkowity ok. 3,0 kg profil szynowy 25 x 10 x 1,5 mm obciążenie całkowite maks. 100 kg na mb szlifowana powierzchnia realizacja wymiarów pośrednich i specjalnych długości jest możliwa (proszę podać szczegółowe wymiary) części z tworzywa szt. opcjonalnie dostępne w kolorze niebieskim i białym z 1 wyrównaniem potencjału przy każdej szynie Schiene Złączka E 2N montaż fabryczny prosty montaż przez obracane podkładki gwinowe z otworem szyny dłuższe niż mm są wyposażone w odpowiednie złączki

5 Statywy infuzyjne 5 zespół ICU I z 4 hakami I z 6 hakami blokada jednoręczne ustawianie wysokości poprzeczka do zawieszania butelek 6 haków - 2 kg / hak z uchwytem do szyny do montażu na szynie 25 x 10 mm Statyw infuzyjny I bez wspornika ściennego I z wspornikiem ściennym średnica rury 18 / 14 mm blokada jednoręczne ustawianie wysokości krzyżak na butelki 3 haki - 2 kg / hak przestawienie wysokości mm mm z uchwytem do szyny i wspornikiem ściennym z naczyniem na skropliny do montażu na szynie 25 x 10 mm

6 provita Ścienne systemy szynowe 6 Statywy infuzyjne Statywy infuzyjne I jednoręczne ustawianie wysokości I skręcane przestawienie wysokości średnica rury 25 / 18 mm poprzeczka do zawieszania butelek 4 haki - 2 kg / hak przestawienie wysokości mm mm z 2 uchwytami do szyny do montażu na szynie ściennej 25 x 10 mm Statyw infuzyjny - odgięty I jednoręczne ustawianie wysokości I skręcane przestawienie wysokości średnica rury 25 / 18 mm krzyżak na butelki 4 haki -2 kg / hak przesuwanie równoległe ok. 350 mm przestawienie wysokości mm mm odgięty 2 x 45 z uchwytem do szyny i wspornikiem ściennym do montażu na szynie 25 x 10 mm

7 Statywy infuzyjne 7 Statywy infuzyjne I jednoręczne ustawianie wysokości I skręcane przestawienie wysokości średnica rury 25 / 18 mm krzyżak na butelki 3 haki -2 kg / hak przestawienie wysokości mm mm z uchwytem do szyny i wspornikiem ściennym do montażu na szynie ściennej 25 x 10 mm Stojak infuzyjny I średnica rury 25 mm poprzeczka do zawieszania butelek 4 haki -2 kg / hak długość mm obciążenie 2 kg / hak z 2 uchwytami do szyny do montażu na szynie ściennej 25 x 10 mm

8 provita Ścienne systemy szynowe 8 Stojak infuzyjny Wieszak infuzyjny M średnica rury 18 mm z 4 haki - 2 kg / haki z uchwytem do szyny i wspornikiem ściennym do montażu na szynie 25 x 10 mm Zespół IWS Zespół IWS I przestawienie wysokości mm obciążenie 2 kg / hak 1 rura ze stali szlachetnej 38 mm 2 poprzeczne aluminiowe szyny nośne 2 elementy mocujące do szyny ściennej 1 statyw infuzyjny ze stali szlachetnej ze skręcanym przestawieniem wysokości poprzeczka do zawieszania butelek z 6 hakami bezpiecznymi do zawieszania pomp infuzyjnych i zastrzykowych oraz butelek infuzyjnych do prostego montażu na szynie ściennej wzgl. zasilającej

9 Wózek szynowy 9 Przesuwny wózek szynowy dla systemu szyn równoległych Z 2N0 214 A (wersja A) kolor wózka biały materiał wózka aluminium średnica rury 38 mm długość rury mm z 2 kompletnymi wózkami wózek i rurę można elastycznie zaadaptować odstępu szyn ściennych (Uwaga: Szyny ścienne muszą być zamontowane dokładnie równolegle do siebie) z dźwignią zaciskową hamulca przy górnym wózku nośność: 75 kg ciężar własny: ok. 4,2 kg Z 2N0 224 A (wersja B) model podstawowy dla wersji A jednak z: statywem infuzyjnym z przestawianą wysokością z poprzeczką do zawieszania butelek (4 haki) blokada: jednoręczne ustawianie wysokości średnica rury: 38/25 mm Wyposażenie Z 2N Szyna narzędziowa z uchwytem do rur okrągłych 38 mm 25 x 10 x 558 mm Z 2N0 745 A Szyna narzędziowa bez szuflady z 2 uchwytami do rur okrągłych 38 mm, wielkość: 540 x 360 mm, nośność: 40 kg Z 2N0 746 A Szyna narzędziowa z szufladą, z 2 uchwytami do rur okrągłych 38 mm, wielkość: 540 x 360 mm, nośność: 40 kg Z 2N0 628 A (1 zestaw składający się z 2 stoperów) Stoper do szyny ściennej 25 x 10 mm kolor uchwytu biały

10 provita Ścienne systemy szynowe 10 Wyposażenie Uchwyt do worka na odpady Z 2N wielkość 245 x 385 x 185 mm (szerokość x głębokość x wysokość) z uchwytem do szyny kompletnie z 3 workami na odpady Lampa do badań L A opcjonalnie z dimmerem (proszę podać) kolor biały typ lampy halogenowa lampa 12 V / 50 W, 10 światłość ok lx / 500 mm temperatura koloru ok K przełącznik z guzikiem świecącym wysięg lampy ok. 800 mm ciężar całkowity ok. 3,6 kg dalsze lampy znajdą Państwo w naszym prospekcie środków świetlnych Listwa zasilająca z 4 gniazdami wtykowymi M wysokiej jakości obudowa aluminiowa 3 m kabel instalacyjny przebadane wg VDE z 2 uchwytami do szyny z zabezpieczeniem przed dziećmi nadaje się do pomieszczeń grupy 0 wg DIN VDE (specyficzne krajowe wymagania mogą być inne)

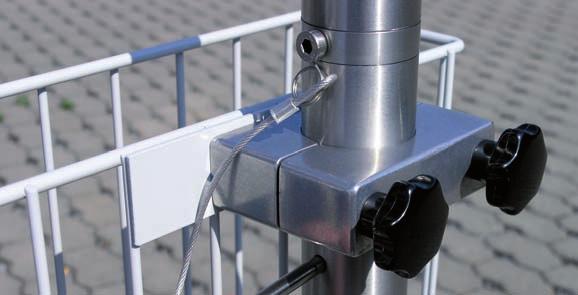

11 Wyposażenie 11 Kosz z 2 uchwytami Z 2S0 666 N materiał kosza stal, powlekana proszkowo materiał uchwytów aluminium kolor jasnoszary wielkość 500 x 120 x 100 mm (szer. x gł. x wys.) do późniejszego montażu z 2 uchwytami do szyny ściennej Kosz z uchwytem Z 2S0 665 N materiał kosza stal, powlekana proszkowo materiał uchwytu aluminium kolor jasnoszary wielkość 250 x 90 x 200 mm (szer. x gł. x wys.) do późniejszego montażu z uchwytem do szyny ściennej

12 provita Ścienne systemy szynowe 12 Wyposażenie Półka na monitor bez szuflady Z 2N wymiary półki 540 x 360 mm nośność 40 kg z 2 uchwytami do szyny i wspornikami ściennymi z ochroną krawędzi Półka na monitor z 1 szufladą Z 2N materiał blatu stal szlachetna materiał szuflady stal, powlekana kol. białego wymiary szuflady 420 x 310 mm nośność 40 kg szuflada z pełnym wyciągiem wymiary półki 540 x 360 mm z 2 uchwytami do szyny i wspornikami ściennymi Półka na monitor z 2 szufladami Z 2N wymiary półki 300 x 250 mm nośność 8 kg z 2 uchwytami do szyny z ochroną krawędzi Z 2N materiał blatu stal szlachetna materiał szuflady stal, powlekana kol. białego wymiary szuflady 420 x 310 mm z 2 uchwytami do szyny nośność 40 kg z ochroną krawędzi szuflady z pełnym wyciągiem wymiary półki 540 x 360 mm z 2 uchwytami do szyny i wspornikami ściennymi

13 Wyposażenie 13 Uchwyty Z 2N0 643 W 1) ze śrubą robaczkową Z 2N0 647 W 1) ze śrubą teową Z 2N0 650 W 2) ze śrubą teową materiał aluminium, polerowane kulkowo do mocowania lamp, statywów, pozostałego wyposażenia ze śrubą ustalającą do szyn ściennych 25 x 10 mm do 30 x 10 mm z uchwytem 18 mm 1 / 25 mm 2 Uchwyty do pomp Z 2N średnica rury 25 mm długość 500 mm z uchwytem do szyny do montażu na szynie 25 x 10 mm Komplet uchwytów do szyn Z 2N0 618 A kolor biały 1 uchwyt przestawny od mm 1 uchwyt stała długość z uchwytem do rur okrągłych 25 mm do wykonania przejść między szynami o różnej głębokości zabudowy Ramię przegubowe Z 2S materiał chromowane zakres roboczy ok mm czop ustalający 18 x 35 mm (Ø x L) z obejmami do węży (Ø ok. 23 mm) bez uchwytu do szyny

14 Lista referencji Znajdą Państwo tutaj listę projektów zrealizowanych przez nas w ostatnim czasie. W Niemczech Szpital Wyższej Szkoły Medycznej Szpital Helios Klinik Szpital Powiatowy Greiz Klinika Uniwersytetu w Kolonii Szpital Mühldorf am Inn Hellmuth-Ulrici-Klinik Hospital zum Heiligen Geist Westküstenklinikum Heide St. Franziskus Hospital Knappschaftskrankenhaus Klinikum Königs Wusterhausen Klinikum Winterberg Kliniki Powiatowe Klinikum Minden Sana Klinikum Berlin-Lichtenberg Helios Klinikum Berlin-Buch Szpital Dresden-Friedrichstadt Klinika Uniwersytetu Szlezwig-Holsztyn Campus Lübeck Lipsk Plauen Greiz Kolonia Mühldorf Kremmen Fritzlar Heide Münster Recklinghausen Königs Wusterhausen Saarbrücken Mühlenkreis Porta Westfalica Berlin Berlin Drezno Lubeka Dalsze referencje znajdą Państwo na naszej stronie internetowej

15 Chętnie Państwu pomożemy Mamy nadzieję, że nasza broszura pozwoliła Państwu uzyskać dobre i szczegółowe wrażenie odnośnie naszej oferty w zakresie szyn ściennych. Dalsze informacje, jak np. instrukcje montażu, deklaracje CE itd., znajdą Państwo na naszej stronie internetowej www. provita.de. Jeżeli mają Państwo pytania lub jeżeli są Państwu potrzebne dalsze broszury, prosimy o skontaktowanie się z naszą infoliną serwisową po numerem +49 (0) / Proponujemy także uzgodnienie terminu na osobistą rozmowę. Chętnie omówimy z Państwem możliwości rozwiązań przykrojonych na miarę Państwa potrzeb lub możliwości dalszej współpracy. provita medical gmbh Koncepcja i wykonanie margo.eu Zdjęcia Giulio Coscia Teksty Sylvia Heldt 02/10 zmiany zastrzeżone
