SPECYFIKACJA TECHNICZNA DOSTAWY DLA CZĘŚĆI B ZAMÓWIENIA - B2

Transkrypt

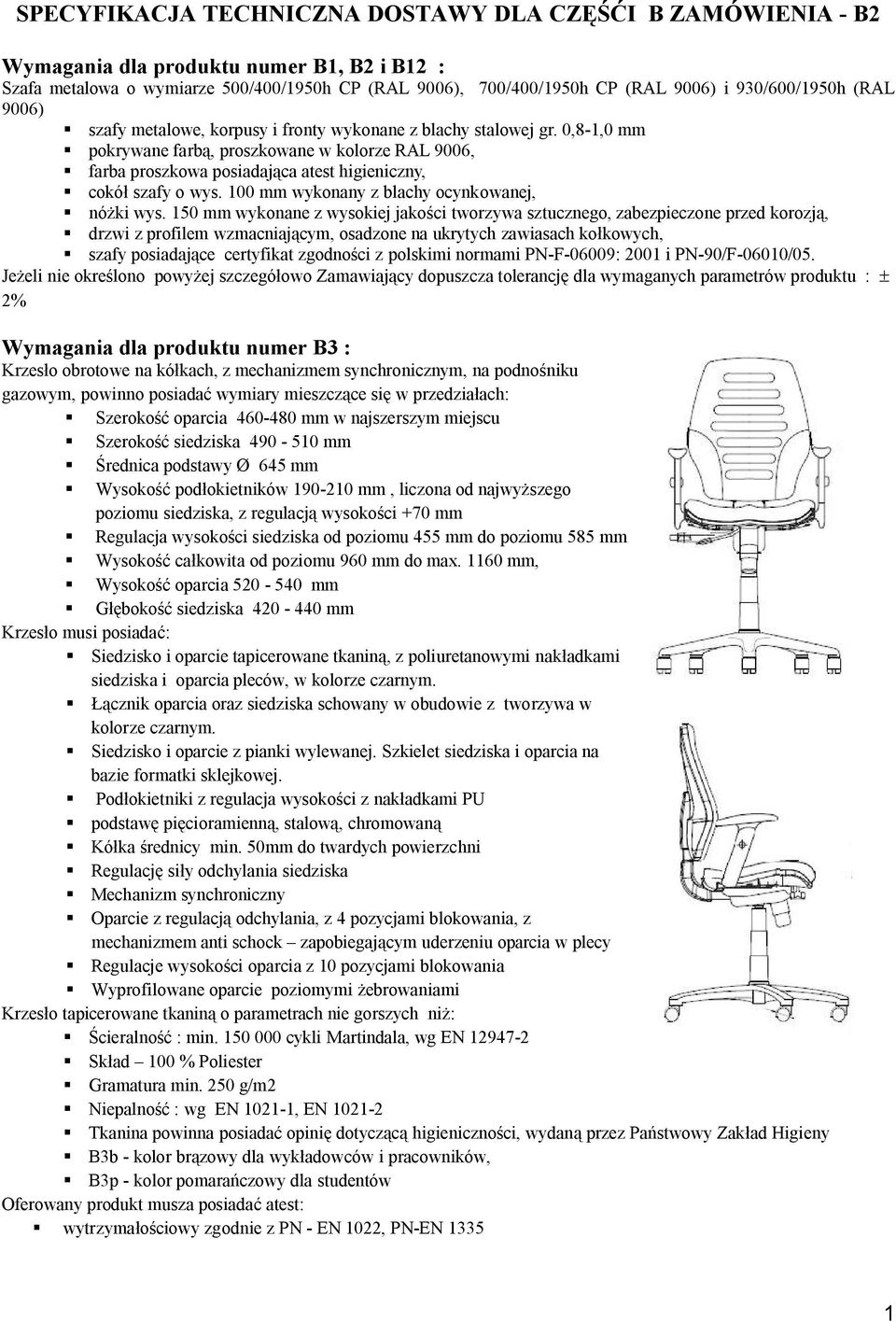

1 SPECYFIKACJA TECHNICZNA DOSTAWY DLA CZĘŚĆI B ZAMÓWIENIA - B2 Wymagania dla produktu numer B1, B2 i B12 : Szafa metalowa o wymiarze 500/400/1950h CP (RAL 9006), 700/400/1950h CP (RAL 9006) i 930/600/1950h (RAL 9006) szafy metalowe, korpusy i fronty wykonane z blachy stalowej gr. 0,8-1,0 mm pokrywane farbą, proszkowane w kolorze RAL 9006, farba proszkowa posiadająca atest higieniczny, cokół szafy o wys. 100 mm wykonany z blachy ocynkowanej, nóżki wys. 150 mm wykonane z wysokiej jakości tworzywa sztucznego, zabezpieczone przed korozją, drzwi z profilem wzmacniającym, osadzone na ukrytych zawiasach kołkowych, szafy posiadające certyfikat zgodności z polskimi normami PN-F-06009: 2001 i PN-90/F-06010/05. Wymagania dla produktu numer B3 : Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym, powinno posiadać wymiary mieszczące się w przedziałach: Szerokość oparcia mm w najszerszym miejscu Szerokość siedziska mm Średnica podstawy Ø 645 mm Wysokość podłokietników mm, liczona od najwyższego poziomu siedziska, z regulacją wysokości +70 mm Regulacja wysokości siedziska od poziomu 455 mm do poziomu 585 mm Wysokość całkowita od poziomu 960 mm do max mm, Wysokość oparcia mm Głębokość siedziska mm Krzesło musi posiadać: Siedzisko i oparcie tapicerowane tkaniną, z poliuretanowymi nakładkami siedziska i oparcia pleców, w kolorze czarnym. Łącznik oparcia oraz siedziska schowany w obudowie z tworzywa w kolorze czarnym. Siedzisko i oparcie z pianki wylewanej. Szkielet siedziska i oparcia na bazie formatki sklejkowej. Podłokietniki z regulacja wysokości z nakładkami PU podstawę pięcioramienną, stalową, chromowaną Kółka średnicy min. 50mm do twardych powierzchni Regulację siły odchylania siedziska Mechanizm synchroniczny Oparcie z regulacją odchylania, z 4 pozycjami blokowania, z mechanizmem anti schock zapobiegającym uderzeniu oparcia w plecy Regulacje wysokości oparcia z 10 pozycjami blokowania Wyprofilowane oparcie poziomymi żebrowaniami Krzesło tapicerowane tkaniną o parametrach nie gorszych niż: Ścieralność : min cykli Martindala, wg EN Skład 100 % Poliester Gramatura min. 250 g/m2 Niepalność : wg EN , EN Tkanina powinna posiadać opinię dotyczącą higieniczności, wydaną przez Państwowy Zakład Higieny B3b - kolor brązowy dla wykładowców i pracowników, B3p - kolor pomarańczowy dla studentów Oferowany produkt musza posiadać atest: wytrzymałościowy zgodnie z PN - EN 1022, PN-EN

2 protokół oceny ergonomicznej zgodnie z Rozporządzeniem MPIPS z 1 grudnia 1998 (Dz.U.Nr 148, poz. 973) Wymagania dla produktu numer B5 : Regał 5-cio półkowy metalowy : o wymiarze 800/500/2000h, obciążenie półki do 100 kg, nogi regału z blachy o gr. minimum 2,0 mm perforowane co 30 mm, półki z blachy o gr. 1,0 mm, regał lakierowany proszkowo na kolor uzgodniony z Zamawiającym. Wymagania dla produktu numer B6 : Wieszaki szatniowe stojące jedno dwustronne : podstawa dolna - stopa jekiel 50x30 mm z talerzami ok. Ø 60 mm. pozostała konstrukcja z jekla 30x30 mm. Haczyki z pręta fi 8 spawane do jekla. Konstrukcja lakierowana proszkowo. Wymagania dla produktu numer B7 : Szafa metalowa aktowa 800/440/2000h : co najmniej 5 półek, korpusy i fronty wykonane z blachy stalowej gr. 0,8-1,0 mm pokrywanej farbą proszkowane, farba proszkowa posiadająca atest higieniczności, cokół szafy o wys. 100 mm wykonany z blachy ocynkowanej, nóżki wys. 150 mm wykonane z wysokiej jakości tworzywa sztucznego, zabezpieczone przed korozją, drzwi z profilem wzmacniającym, osadzone na ukrytych zawiasach kołkowych, zamek cylindryczny z dwoma kluczykami, ryglujący w 1 punkcie, wokół zamka osłona z tworzywa sztucznego oraz szyld z numerkiem, mebel (szafy) posiadająca certyfikat zgodności z polskimi normami PN-F-06009: 2001 i PN-90/F-06010/05. wymaganych parametrów produktu : ± Wymagania dla produktu numer B8 : Krzesło stacjonarne na ramie na 4 nogach z niskim oparciem. Wymagane wymiary krzesła, mieszczące się w przedziałach: Szerokość całkowita mm Wysokość całkowita (liczona do krańca oparcia) mm, Siedzisko na wysokości mm Oparcie wysokości mm Głębokość całkowita mm Siedzisko i oparcie ma być w całości tapicerowane tkaniną Stelaż wykonany z rur stalowych chromowanych o przekroju min. 22mm Noga tylna łączona z oparciem w sposób niewidoczny. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Krzesło tapicerowane tkaniną o parametrach nie gorszych niż : Ścieralność : min cykli Martindala, wg EN Skład 100 % Poliester Gramatura min. 250 g/m2 Niepalność : wg EN , EN Tkanina powinna posiadać opinię dotyczącą higieniczności, wydaną przez Państwowy Zakład Higieny 2

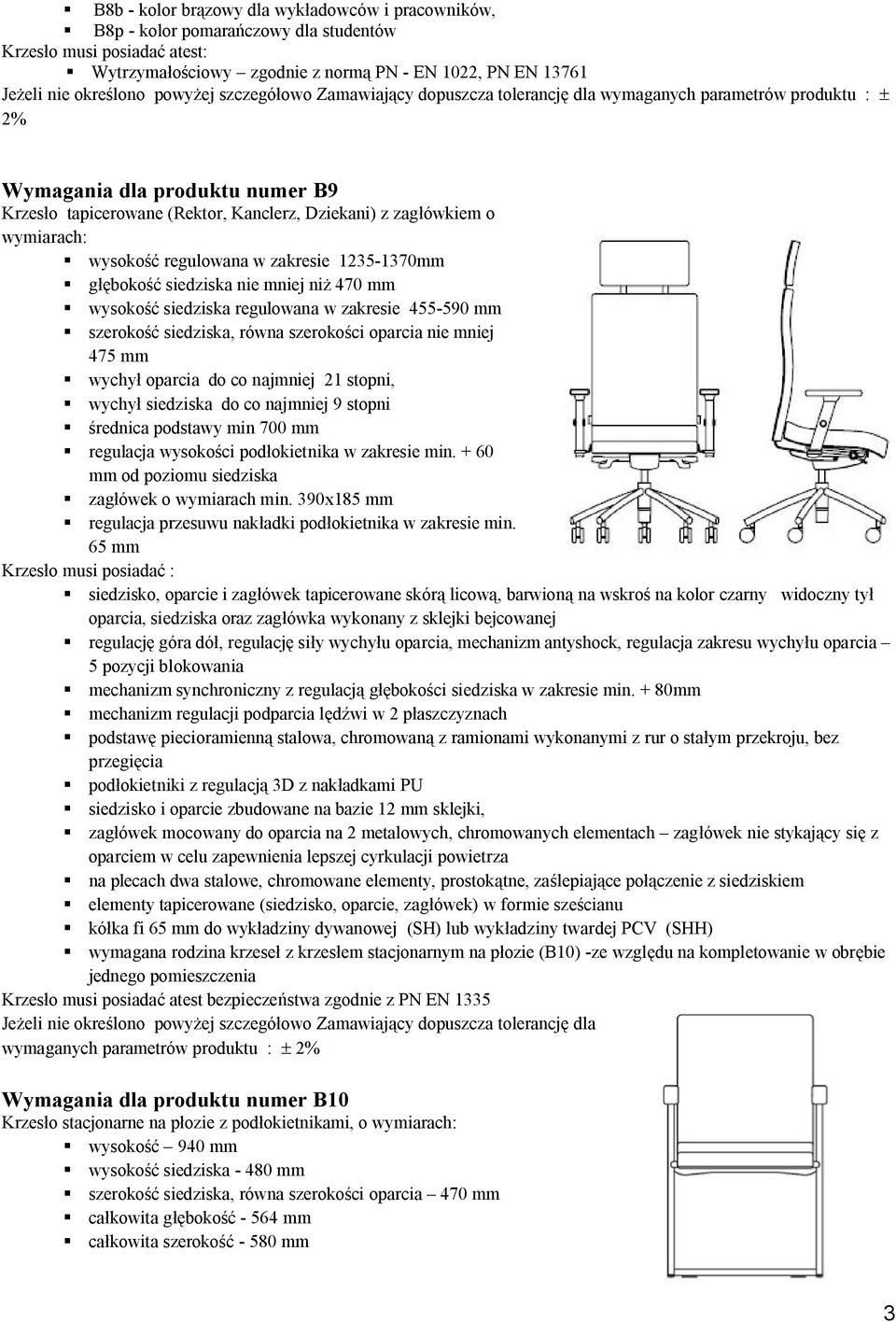

3 B8b - kolor brązowy dla wykładowców i pracowników, B8p - kolor pomarańczowy dla studentów Krzesło musi posiadać atest: Wytrzymałościowy zgodnie z normą PN - EN 1022, PN EN Wymagania dla produktu numer B9 Krzesło tapicerowane (Rektor, Kanclerz, Dziekani) z zagłówkiem o wymiarach: wysokość regulowana w zakresie mm głębokość siedziska nie mniej niż 470 mm wysokość siedziska regulowana w zakresie mm szerokość siedziska, równa szerokości oparcia nie mniej 475 mm wychył oparcia do co najmniej 21 stopni, wychył siedziska do co najmniej 9 stopni średnica podstawy min 700 mm regulacja wysokości podłokietnika w zakresie min mm od poziomu siedziska zagłówek o wymiarach min. 390x185 mm regulacja przesuwu nakładki podłokietnika w zakresie min. 65 mm Krzesło musi posiadać : siedzisko, oparcie i zagłówek tapicerowane skórą licową, barwioną na wskroś na kolor czarny widoczny tył oparcia, siedziska oraz zagłówka wykonany z sklejki bejcowanej regulację góra dół, regulację siły wychyłu oparcia, mechanizm antyshock, regulacja zakresu wychyłu oparcia 5 pozycji blokowania mechanizm synchroniczny z regulacją głębokości siedziska w zakresie min. + 80mm mechanizm regulacji podparcia lędźwi w 2 płaszczyznach podstawę piecioramienną stalowa, chromowaną z ramionami wykonanymi z rur o stałym przekroju, bez przegięcia podłokietniki z regulacją 3D z nakładkami PU siedzisko i oparcie zbudowane na bazie 12 mm sklejki, zagłówek mocowany do oparcia na 2 metalowych, chromowanych elementach zagłówek nie stykający się z oparciem w celu zapewnienia lepszej cyrkulacji powietrza na plecach dwa stalowe, chromowane elementy, prostokątne, zaślepiające połączenie z siedziskiem elementy tapicerowane (siedzisko, oparcie, zagłówek) w formie sześcianu kółka fi 65 mm do wykładziny dywanowej (SH) lub wykładziny twardej PCV (SHH) wymagana rodzina krzeseł z krzesłem stacjonarnym na płozie (B10) -ze względu na kompletowanie w obrębie jednego pomieszczenia Krzesło musi posiadać atest bezpieczeństwa zgodnie z PN EN 1335 wymaganych parametrów produktu : ± Wymagania dla produktu numer B10 Krzesło stacjonarne na płozie z podłokietnikami, o wymiarach: wysokość 940 mm wysokość siedziska mm szerokość siedziska, równa szerokości oparcia 470 mm całkowita głębokość mm całkowita szerokość mm 3

4 wysokość podłokietników od poziomu siedziska 200 mm Krzesło musi posiadać : poduszki siedziska oraz oparcia tapicerowane skórą licową barwioną na wskroś na kolor czarny podstawę stalowa, chromowaną, krzesło na płozie metalowej, wykonanej z rury min. fi 20mm, podłokietniki, z tapicerowanymi nakładkami z litego drewna, nie połączone z oparciem i wywinięte pod siedzisko w tylnej części siedzisko i oparcie wykonane na bazie formatki sklejki grubości 12 mm, będącej zewnętrzną widoczną warstwą krzesła, taka na oparciu jak i siedzisku na plecach dwa stalowe, chromowane elementy, prostokątne, zaślepiające połączenie z siedziskiem i nawiązujące do podstawy. elementy tapicerowane (siedzisko, oparcie) w formie sześcianu. stopki plastikowe wymaganych parametrów produktu : ± Wymagania dla produktu numer B11 : 1. Charakterystyka produktu: krzesło trwale montowane do podłoża, konstrukcja na ramie metalowej, siedzisko i oparcie ergonomiczne ze sklejki przetłaczanej 3D, lakierowanej, wyposażone w system cichego zamykania, tapicerowane wkładki na siedzisku i oparciu, uchylny pulpit mocowany do pleców krzesła 2. Kolory : wg wzornika porównawczego LUCIA tapicerka : LC 046/YB 046 (antracyt), sklejki : (jasny np kuk, brzoza, klon). 3. Wymiary wysokość całkowita 960 mm (z tolerancją ±10%) głębokość złożonego krzesła 375 mm (z tolerancją ±) szerokość krzesła pojedynczego 545 mm (z tolerancją ±) wysokość siedziska 460 mm (z tolerancją ±) głębokość siedziska 430 mm (z tolerancją ±) rozmieszczenie wg rys Konstrukcja Rama metalowa spawana, lakierowana proszkowo. z rur stalowych owalnych, półowalnych oraz blach stalowych gr. 3-4 mm. kolor ramy uzgodniony z Zamawiającym Uwaga : podłoże, do którego należy mocować fotel w sali 2/9 to : wykładzina dywanowa Flotex płyta OSB gr. 18mm deska szlifowana gr. 25mm stalowy szkielet konstrukcyjny z rur kwadratowych 5. Pulpit wykonany z dwóch warstw sklejki profilowanej: warstwa górna o grubości min 10 mm, warstwa dolna o grubości min 8 mm, pulpit zawieszony na konstrukcji z pręta metalowego wpuszczonego w dwie warstwy sklejki. posiadający mechanizm bezpieczeństwa anti-panic umożliwiający szybkie składanie. pulpit bez żadnych okuć czy stalowych zawiasów zagrażających bezpieczeństwu użytkownika. 6. Zespół oparcia : oparcie wyprofilowane, wykonany ze sklejki wielowarstwowej grubości co najmniej 12 mm, zamocowane do ramy metalowej krzesła za pomocą min 4 śrub M6. 4

5 tapicerowane nakładki wykonane ze szkieletu sklejkowego grubości min 4,5 mm, uniepalnionej gąbki ciętej grubości min. 10 mm oraz materiału tapicerskiego przymocowanego zszywkami. szkielet przymocowany do sklejki za pomocą co najmniej 4 wkrętów średnicy co najmniej 12mm. 7. Zespół siedziska : siedzisko uchylne, wyprofilowane, wykonane ze sklejki wielowarstwowej o grubości min 12 mm, na ramie wykonanej z rur stalowych średnicy od Ø22 do Ø16. tapicerowane nakładki wykonane ze szkieletu sklejkowego grubości min 4,5 mm, uniepalnionej gąbki ciętej grubości min. 10 mm oraz materiału tapicerskiego przymocowanego zszywkami. szkielet przymocowany do sklejki za pomocą co najmniej 4 wkrętów średnicy co najmniej 12mm. 8. Panel przedni: wykonany ze sklejki wielowarstwowej o grubości min 10 mm, zamocowany do metalowej ramy za pomocą śrub montażowych, osłoniętych specjalnymi zatyczkami plastikowymi. rama panelu przedniego zbliżona kształtem do konstrukcji metalowej krzeseł. Koszyk - chromowany wykonany z rurek stalowych oraz prętów o wymiarach min. 516x100x200 mm przymocowany do ramy poprzez uchwyty koszyka i 4 śruby M5. 9. Tapicerka krzesła kolor wg uzgodnień z Zamawiającym, 100% z poliestru o gramaturze nie mniej niż 260 g/m 2, odporność na ścieranie na poziomie nie mniej niż cykli Martindale a, klasyfikacja ogniowa: M1 wg EN , EN , odporna na zabrudzenia, wchłanianie płynów i uszkodzenia mechaniczne. 10. Zawiasy siedziska Zawiasy wykonane z PA z dodatkiem włókna szklanego. wyciszenie przy składaniu siedziska np. bum pony 11. Certyfikaty : Atest (sprawozdanie) wytrzymałościowe w zakresie bezpieczeństwa użytkowania zgodnie z normą PN-EN 12727:2002, stopień 4, Klasyfikacja ogniowa w zakresie zapalności mebli tapicerskich zgodnie z normą PN-EN :2006, PN-EN :2006, klasyfikujący produkt jako trudno zapalny Klasyfikacja ogniowa w zakresie wydzielania toksycznych produktów spalania zgodnie z normą PN-88/B w zakresie ochrony przeciwpożarowej budynków Atest Higieniczny 5
