1 DOKUMENTACJA PROJEKTOWA Reont nabrzeża, chodników i drogi w Kopleksie Wojskowy 4274 w OR MON w. Oulew PKOB 2112 Ulice i drogi pozostałe Podstawa opracowania ( 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i fory dokuentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz prograu funkcjonalno-użytkowego Dz. U. z 2010 r. Nr 72 poz. 464) SPORZĄDZIŁ Leszek Gradkowski Dariusz Nawrocki 1

2 Spis zawartości dokuentacji projektowej: 1. Strona tytułowa dokuentacji projektowej Nazwa nadana zaówieniu przez zaawiającego Adres obiektu Nazwy i kody Nazwa i adres zaawiającego Nazwa i adres podiotu wraz z iionai i nazwiskai osób opracowujących części składowe dokuentacji projektowej oraz data opracowania Rodzaj i zakres robót podstawowych Rysunki Inwentaryzacja teren objęty reonte Rzut nabrzeża i chodników Szczegóły nawierzchni chodnik, droga, nabrzeże Grodzice winylowe Szkic instalacji elektrycznej Przediar robót budowlanych

3 1.1. Nazwa nadana zaówieniu przez zaawiającego: Reont nabrzeża, chodników i drogi w Kopleksie Wojskowy 4274 w OR MON w. Oulew g. Jedwabno Adres obiektu: Oulew, OR MON g. Jedwabno 1.3. Nazwy i kody CPV: grupa robót: Prace dotyczące przygotowania placu budowy kod Częściowe lub pełne prace budowlane oraz prace inżynierii lądowej kod Roboty wykończeniowe kod Roboty instalacyjne elektryczne kod klasa robót: Roboty w zakresie przygotowania terenu pod budowę i roboty ziene kod Podbudowy kod Nawierzchnia z kostki betonowej, kaiennej i z ieszanki ineralno-bituicznej oraz asfaltu kod Krawężniki, obraowania i obrzeża kod Chodniki wjazdy, place parkingi kod Betonowanie bez zbrojenia kod Roboty w zakresie okablowania oraz instalacji elektrycznych kod kategoria robót: Prace betoniarskie kod Prace dotyczące konstrukcji betonowych bez zbrojenia kod Roboty w zakresie instalacji elektrycznych kod Nazwa i adres zaawiającego: 22 Wojskowy Oddział Gospodarczy w Olsztynie, Olsztyn, ul. Saperska Nazwa i adres podiotu wraz z iionai i nazwiskai osób opracowujących części składowe dokuentacji projektowej oraz data opracowania: 22 Wojskowy Oddział Gospodarczy Olsztyn ul. Saperska 1. - Opis robót budowlanych - Leszek Gradkowski r. - Rysunki - Leszek Gradkowski r. - Przediar robót bud. - Leszek Gradkowski r. - Opis robót elektrycznych - Dariusz Nawrocki r. - Przediar robót elektr. - Dariusz Nawrocki r. 3

4 1.6. Rodzaj i zakres robót podstawowych: Roboty budowlane drogowe Część istniejących chodników betonowych i żwirowych wraz obrzeżai oraz część nawierzchni drogowej przy plaży wraz z krawężnikai do rozbiórki. Wykonać nowe nawierzchnie i chodniki. Chodniki: z kostki kaiennej granitowej o wyiarach 10x10 c na podsypce ceentowopiaskowej ułożone w dwóch rzędach do 2 szt. po obu stronach chodnika wraz z obrzeżai chodnikowyi betonowyi, wewnątrz wypełnienie żwire płukany na podsypce piaskowej. Jezdnie: z kostki kaiennej granitowej o wyiarach 15x15 c na podsypce ceentowo-piaskowej wraz z obrzeżai z krawężników drogowych betonowych, kostki granitowe ułożone w dwóch rzędach po 2 szt. po obu stronach jezdni, od strony wewnętrznej wykończone obrzeżai chodnikowyi gr. 8 c do wysokości poziou jezdni, wewnątrz jezdni wypełnienie żwire płukany na podsypce ceentowo - piaskowej. Trawniki: Po wykonaniu robót drogowych uszkodzone trawniki uzupełnić zieią (huuse) i obsiać trawą. Plaża: Nabrzeże gruntowe po prawej stronie poostu uzupełnić piaskie płukany atestowany w ilości ok. 10 t Roboty betonowe reont nabrzeża Istniejące nabrzeże betonowe wraz z nawierzchnią betonową rozebrać poprzez skucie. Obudowę nabrzeża wykonać za poocą grodzic winylowych typu EPZ-25x12, ontowanych za poocą wibrołota HVB. Brzeg nabrzeża wykończony krawędziakai drewnianyi. Nawierzchnię betonową po skuciu nawierzchni wykończyć kostką kaienną granitową 10x10 c na podłożu ceentowo-piaskowy oraz zakończyć obrzeże chodnikowy betonowy. Podobnie wykonać nawierzchnię w iejscach istniejących ławek na skraju nabrzeża. Wszystkie chodniki w iejscach połączeń z drogą i nabrzeże należy zaokrąglić Roboty elektryczne Zdeontować istniejące oświetlenie nabrzeża. Na sąsiadujący budynku zainstalować rozdzielnice do zasilania obwodu oświetlenia terenu oraz obwodu punktów dystrybucyjnych energii elektrycznej. W wyznaczonych iejscach posadowić 4 słupy oświetlenia terenu na fundaentach prefabrykowanych. W ich sąsiedztwie posadowić słupki dystrybucyjne energii elektrycznej. Słupki wyposażone w zabezpieczenia nadiarowo-prądowe i różnicowoprądowe, dwa gniazda 230V. Na poostach zainstalować słupki oświetlenia ogólnego i punkty oświetlenia akcentującego (pod poostowe) w dwóch odrębnych obwodach niezależnie załączanych łącznikai ze słupków dystrybucyjnych. Linie kablowe oświetlenia wykonać kablai typu YAKXS 4x25. Linie zasilające słupki dystrybucyjne YKSY 5x10. Kable prowadzić w rurach osłonowych DVR 75, przepust pod drogą - rura wzocniona, sztywna, gładka RHDPE110. Końce obwodów oświetlenia i słupki dystrybucyjne uzieić zapewniając odpowiedni pozio ochrony przeciwporażeniowej. Obwód oświetlenia poostów kable YKY 3x1,5(2,5) stosownie do obciążenia obwodów. Osprzęt heretyczny IP66, rury czarne o średnicy 40 odporne na działanie czynników atosferycznych połączone kielichowo. Oświetlenie terenu załączane poprzez wyłącznik zierzchowy Materiał uzyskany z rozbiórki Materiał uzyskany z rozbiórki i deontażu (gruz betonowy, płytki chodnikowe, obrzeża, krawężniki i podbudowy betonowe) należy zutylizować i usunąć z budowy, na koszt wykonawcy. 4

5 2. Rysunki: 2.1. Inwentaryzacja teren objęty reonte 5

6 2.2. Rzut nabrzeża, chodników i drogi 6

7 2.3. Szczegóły drogi, chodniki, nabrzeże 7

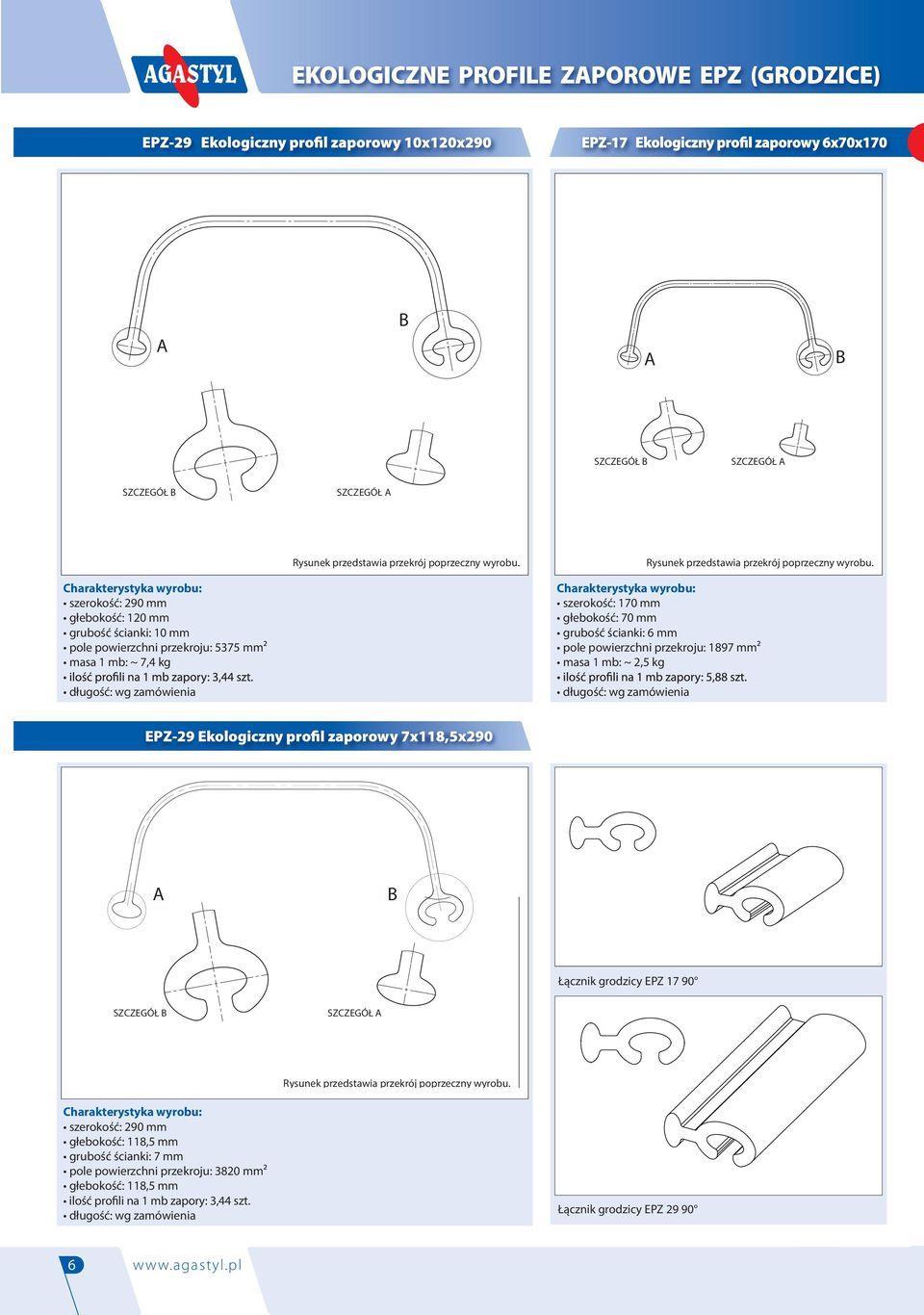

8 2.4. Grodzice winylowe EPZ 8

9 2.5. Instalacja elektryczna szkic 9

10 3. Przediar robót Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze 1 Reont nabrzeża 1 KNR Rozbiórka eleentów konstrukcji betonowych niezbrojonych o grubości ponad 15 c - rozebranie oczepu 3 60, ,42 RAZEM 60,42 2 KNR z.sz Ręczne roboty ziene z transporte urobku saochodai saowyładowczyi na odległość do 1 k (kat.gr.v-vi)- grunt okry 3 60,0 3 60,00 RAZEM 60,00 3 KNR Wbijanie ścianek szczelnych winylowych z grodzic EPZ-25x12 wibriłote HVB, głębokość wbicia do 6, grunt kat. IV z oczepe systeowy ,00 RAZEM 303,00 4 KNR Deskowanie połaci dachowych z tarcicy nasyconej 80,8 80,80 RAZEM 80,80 5 KNR analiza indywidualna Podwaliny o długości ponad 2 - przekrój poprzeczny drewna do 180 c z tarcicy nasyconej 3 drew. 4,545 3 drew. 4,55 RAZEM 4, /06 Podbudowa z kruszywa łaanego - warstwa dolna o grubości po zagęszczeniu 30 c ,00 RAZEM 250, Obrzeża betonowe o wyiarach 30x8x100 c na podsypce ceentowopiaskowej z wypełnienie spoin zaprawą ceentową - obrzeża chodników granitowych nabrzeża 27,50+24,10+45,90+3,5*4+1,5*8+6,2+4,6*2 138,90 RAZEM 138,90 8 KNNR Nawierzchnie z kostki nieregularnej granitowej o wysokości 10 c na podsypce ceentowo-piaskowej ,00 RAZEM 250,00 9 analiza indywidualna Dostawa i ontaż drabinek wejściowych, stalowych, z polerowanej stali nierdzewnej fi 43, stopnie o właściwościach antypoślizgowych szt. 2 szt. 2,00 RAZEM 2,00 10 analiza indywidualna Dostawa i ontaż schodków tzw. drabinki wygodnego wejścia, o konstrukcji stalowej, z polerowanej stali nierdzewnej fi 43, stopnie o właściwościach antypoślizgowych szt. 10

11 1 szt. 1,00 2 Reont chodników i drogi - rozbiórki RAZEM 1, Rozebranie chodników i przejść dla pieszych z płyt betonowych 35x35x5 c na podsypce ceentowo-piaskowej (8,60*1,80) 15,48 RAZEM 15, Rozebranie obrzeży 8x30 c na podsypce piaskowej 8,60*2+15,10*2+21,10*2+124,0+62,0 275,60 RAZEM 275, Rozebranie ław pod krawężniki z betonu 3 62,0*0,30*0,30 3 5,58 RAZEM 5, Rozebranie krawężników betonowych 20x30 c na podsypce ceentowopiaskowej 62,0 62,00 RAZEM 62, Rozebranie nawierzchni z klinkieru drogowego na podsypce piaskowej - rozebranie nawierzchni żwirowej 21,10*1,50+124,0*3,40 453,25 RAZEM 453, Ręczne rozebranie nawierzchni z ieszanek ineralno-bituicznych o grubości 3 c - na łuku drogi 5,0*3,0 15,00 RAZEM 15, Ręczne rozebranie nawierzchni z ieszanek ineralno-bituicznych - na łuku drogi - dalszy 1 c grubości *5 Krotność = 5 5,0*3,0 15,00 RAZEM 15, Rozebranie nawierzchni z płyt drogowych betonowych o grubości ok. 12 c z wypełnienie spoin zaprawą ceentową - rozebranie chodników betonowych 15,10*1,70 25,67 RAZEM 25,67 19 KNR Wywiezienie gruzu spryzowanego saochodai saowyładowczyi na odległość do 1 k - wywiezienie ateriałów z rozbieranych nawierzchni 3 15,48*0,05+275,0*0,30*0,8+5,58+62,0*0,2*0,3+453,25*0,1+15,0*0,08+25,67*0, ,68 RAZEM 125,68 20 KNR Wywiezienie gruzu spryzowanego saochodai saowyładowczyi - za każdy następny 1 k Krotność = ,48*0,05+275,0*0,30*0,8+5,58+62,0*0,2*0,3+453,25*0,1+15,0*0,08+25,67*0, ,68 3 Reont chodników i drogi RAZEM 125, Ręczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie kat. I- II głębokości c 11

12 8,60*1,80+15,10*1,80+21,10*1,80+129,0*3,40 519,24 RAZEM 519, Rowki pod krawężniki i ławy krawężnikowe o wyiarach 30x30 c w gruncie kat.iii-iv - rowki pod obrzeża chodnikowe (21,10+15,10+8,60)*2+12,0*1+(124,0+5,0)*2 359,60 RAZEM 359, Podsypka piaskowa z zagęszczenie ręczny - 3 c grubość warstwy po zagęszczeniu - chodniki 8,60*1,50+15,10*1,50+21,10*1,50+12*1*0,5 73,20 RAZEM 73, Podsypka piaskowa z zagęszczenie ręczny - za każdy dalszy 1 c grubość warstwy po zagęszczeniu - pogrubienie o 2 c Krotność = 2 8,60*1,50+15,10*1,50+21,10*1,50+12*1*0,5 73,20 RAZEM 73, Obrzeża betonowe o wyiarach 30x8x100 c na podsypce ceentowopiaskowej z wypełnienie spoin zaprawą ceentową - obrzeża chodników i jezdni od strony wewnetrznej (od strony kostki granitowej) 8,60*2+15,10*2+21,10*2+12+(124,0+5,0)*2 359,60 RAZEM 359, Obraowania jezdni lub chodników z kostki kaiennej nieregularnej o wysokości 10 c na podsypce ceentowo-piaskowej - dwa rzędy kostki granitowej 10x10 c po obu stronach chodników (21,10+8,60+15,10)*2*0,20 17,92 RAZEM 17, Nawierzchnia z tłucznia kaiennego - warstwa żwiru płukanego o uziarnieniu grubość po zagęszczeniu 5 c 8,60*1,50+15,10*1,50+21,10*1,50+12*1*0,5 73,20 RAZEM 73, Rowki pod krawężniki i ławy krawężnikowe o wyiarach 30x30 c w gruncie kat.iii-iv (124+5)*2 258,00 RAZEM 258, Podsypka piaskowa z zagęszczenie ręczny - 3 c grubość warstwy po zagęszczeniu - chodniki (124,0+5,0)*3,40 438,60 RAZEM 438, Podsypka piaskowa z zagęszczenie ręczny - za każdy dalszy 1 c grubość warstwy po zagęszczeniu - pogrubienie o 2 c Krotność = 2 (124,0+5,0)*3,40 438,60 RAZEM 438, Krawężniki betonowe wystające o wyiarach 20x30x100 c na podsypce ceentowo-piaskowej (124,0+5,0)*2 258,00 RAZEM 258, Nawierzchnia z kostki kaiennej rzędowej o wysokości 16 c na podsypce ceentowo-piaskowej - kostka granitowa 15x15 c w dwóch rzędach po obu stronach jesdni (124,0+5,0)*0,6 77,40 12

13 RAZEM 77, analiza indywidualna Podsypka piaskowa - uzupełnienie piasku na plaży po prawej stronie poostów - piasek rzeczny płukany, przesiewany o uziarnieniu 0d 0-2, zawartość kwarcu in. 90%, wyagane aktualne badanie w zakresie ikrobiologii wykonane przez Sanepid ,00 RAZEM 120,00 34 KNR Ręczne rozrzucenie ziei żyznej lub kopostowej na terenie płaski grubość warstwy 2 c ha 0,06 ha 0,06 RAZEM 0,06 35 KNR Wykonanie trawników dywanowych siewe na gruncie kat. I-II bez nawożenia ,00 4 Roboty elektryczne RAZEM 606,00 36 KNR-W Montaż skrzynek o ciężarze do 30 kg z wiercenie otworów szt. 1 szt. 1,00 RAZEM 1,00 37 KNR-W Rury winidurowe o średnicy do 20 układane p.t. w podłożu różny od betonowego w gotowych bruzdach 10 10,00 RAZEM 10,00 38 KNR-W Przewody izolowane jednożyłowe o przekroju żyły do 4 wciągane do rur 30 30,00 RAZEM 30,00 39 KNNR Ułożenie rur osłonowych z PCW o śr.do ,00 RAZEM 200,00 40 TZKNBK XVII Instalowanie rurek winidurowych na drewnie RL ,00 RAZEM 350,00 41 KNP Przykrycie kabla folią ,00 RAZEM 100,00 42 KNKRB Układanie kabli jednożyłowych o asie do 5.5 kg/ w rurach osłonowych,blokach betonowych lub kanałach zakniętych (do R dodaj *M r-g) ,00 RAZEM 200,00 43 KNKRB Układanie kabli wielożyłowych o asie do 5.5 kg/ w rurach osłonowych,blokach betonowych lub kanałach zakniętych (do R dodaj *M r-g) ,00 RAZEM 350,00 44 KNR Montaż słupów oświetleniowych o asie kg słup. 4 słup. 4,00 RAZEM 4,00 13

14 45 KNR Oprawy oświetleniowe zawieszane (zwykłe) świetlówkowe 4x40W kpl. 1 kpl. 1,00 RAZEM 1,00 46 KNNR Oprawy oświetleniowe przeszkodowe nakręcane, końcowe kpl. 2 kpl. 2,00 RAZEM 2,00 47 KNNR Oprawy oświetleniowe led, basenowe, nakręcane końcowe kpl. 22 kpl. 22,00 RAZEM 22,00 48 KNNR Montaż przewodów do opraw oświetleniowych - wciąganie w słupy i rury osłonowe przy wysokości latarń do 4 bez wysięgnika kpl.przew. 25 kpl.przew. 25,00 RAZEM 25,00 49 KNNR Montaż opraw stylowych na urkach, fundaentach, eleentach ogrodzenia kpl. 24 kpl. 24,00 RAZEM 24,00 50 KNR Uzio powierzchniowy w wykopie wykonany ręcznie na głębokości pow. 0.6 do ,00 RAZEM 4,00 51 KNP Poiar rezystancji uzieienia roboczego dodatkowego lub ochronnego, pierwsze złącze kontrolne szt 4 szt 4,00 RAZEM 4,00 52 KNP Badanie instalacji ochronnej wykonanej jako zerowanie, pierwszy poiar obwodu szt 25 szt 25,00 RAZEM 25,00 14
