1 Systemy alarmowe włamania ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv 64 strefy / 16 obszarów / 250 kodów żytkowników Zintegrowany dialer głosowy Fnkcja makro Bezpośrednie połączenie USB Hybrydowy panel przeznaczony jest do ochrony bdynków mieszkalnych oraz małych i średnich obiektów komercyjnych. Obsłgje 64 strefy i 16 obszarów. Dostarczany jest w zestawie z obdową i transformatorem. Zintegrowany dialer PSTN przesyła sygnał alarmowy za pośrednictwem standardowej sieci telefonicznej na telefon lb do centrm komnikacyjnego. W tym samym czasie na telefon stacjonarny lb komórkowy właściciela obiekt przesyłany jest komnikat głosowy informjący o obecności intrza. Wdrożenie do eksploatacji jest niezwykle proste i wymaga minimm programowania, ponieważ stawienia domyślne obejmją 90% dostępnych fnkcjonalności. Urządzenie można w prosty sposób zaprogramować za pomocą klawiatry AMAX TEXT z wyświetlaczem LCD lb LED lb za pomocą oprogramowania A-Link Pls. System antywłamaniowy można żytkować z bezprzewodowymi rządzeniami peryferyjnymi RADION działającymi na częstotliwości 433 MHz i czjkami przewodowymi firmy Bosch. Ogólne informacje o systemie CMS PSTN Telephone Network Phone USB A-Link Pls

2 2 ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv Fnkcje Fnkcje podstawowe Uzbrajanie w trybie ochrony obwodowej lb pełnej za pomocą kod z klawiatry Uzbrajanie w trybie ochrony obwodowej lb pełnej za pomocą jednego przycisk Zintegrowany dialer obsłgjący transmisję w formacie CID lb SIA. W przypadk wystąpienia alarm dialer głosowy może przesłać na telefon stacjonarny lb komórkowy maksymalnie 4 nagrane wcześniej komnikaty. Komnikaty można zapisać, a następnie przesłać do centrali za pomocą oprogramowania do zdalnego programowania A-Link Pls 16 tygodniowych harmonogramów z opcją dodawania wyjątków w kalendarz 3 programowalne makra: kilka pojedynczych fnkcji przycisków klawiatry można połączyć w makro i wywoływać naciśnięciem jednego przycisk Zdalne operacje konserwacji (np. obchód testowy, pominięcie) Instalator może włączyć tryb serwis na potrzeby wygodnego programowania bez wyzwalania alarmów lb wyjść W konfigracjach z wieloma obszarami (bezpośrednie i wielokrotne zbrajanie) wyświetlany jest stan obszar Nazwa obszar wyświetlana jest na klawiatrze głównej lb klawiatrze tekstowej danego obszar 4 wbdowane wyjścia (dwa monitorowane) Do jednego wyjścia fizycznego można skonfigrować maksymalnie trzy typy zdarzeń wyjścia We wszystkich strefach (oprócz strefy 1) można żywać czjek pożarowych z przewodem czterożyłowym W każdej strefie można żywać tryb dzwonka (dzwonek drzwiowy) W każdej strefie można wykrywać sabotaż czjek (DEOL) Strefy można pomijać po nazwach Tryb testowy wyjść i stref Fnkcje opcjonalne Urządzenia bezprzewodowe RADION (433 MHz) firmy Bosch Wejścia stref w modłach rozszerzeń (DX2010). Wyjścia przekaźnikowe w modłach rozszerzeń (DX3010). Za pomocą modł przekaźnika z ośmioma wyjściami (DX3010) można podłączać zewnętrzne syreny i kamery IP Klcz konfigracyjny Uzbrajanie, pomijanie, izolowanie, obsłga sygnał wyjściowego i wysyłanie zapytań do aplikacji RSC+ na rządzeniach mobilnych (za pomocą B426-M lb B450-M z modłami B442 lb B443) Opcjonalna transmisja alarm Komnikacja z protokołami Bosch Conettix IP, SIA DC09 UDP i SIA DC 09 TCP za pomocą modłów B426-M i B450-M z modłami B442 lb B443 Komnikacja GPRS z protokołami Bosch Conettix IP, SIA DC09 UDP i SIA DC 09 TCP za pomocą modł B450-M z modłami B442 lb B443 Opcjonalne programowanie zdalne za pośrednictwem oprogramowania A-Link Pls Komnikacja IP (modły B426-M i B450-M z modłami B442 lb B443) Komnikacja GPRS (modł B450-M z modłami B442 lb B443) Komnikacja z pakietami oprogramowania Bosch System AMAX może komnikować się z następjącymi pakietami oprogramowania: Oprogramowanie do zdalnego programowania A Link Pls System AMAX można obsłgiwać i programować za pomocą oprogramowania do zdalnego programowania A-Link Pls. Można zyskać dostęp do wszystkich danych z panel sterowania oraz informacji o statsie, a także zdalnie obsłgiwać centralę AMAX. Oprogramowanie A-Link Pls można połączyć z centralą AMAX za pośrednictwem port USB, protokoł IP lb modem. Informacje dotyczące zgodności Podstawowe Komnikator PSTN (wbdowany) Styki magnetyczne Czjki sygnalizacji włamania 4-przewodowe czjki dym Opcjonalne Strefa Przekaźniki Komnikator IP Komnikator GPRS/GSM Formaty: Contact ID, SIA DC 03 Wszystkie kontaktrony magnetyczne, w tym kontaktrony wpszczane, zaciskowe, miniatrowe, drzwiowe i do montaż powierzchniowego. Wszystkie konwencjonalne czjki sygnalizacji włamania, w tym czjki Ble Line, sejsmiczne, PIR, TriTech, fotoelektryczne oraz mikrofalowe TriTech PIR. Konwencjonalne czjki dym, termiczne i optyczne czjki dym 12 V. Modł wejścia strefy DX2010 Modł wyjścia DX3010 Modły B426-M i B450-M z modłami B442 lb B443 Modł B450-M z modłami B442 lb B443 Dostępne są dokmenty pomocnicze. Więcej informacji można znaleźć w odpowiednim arksz danych technicznych, broszrze i podręcznikach instalacji. Dostępność może się różnić w zależności od region sprzedaży.

3 3 ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv Certyfikaty i homologacje Obszar Zgodność z przepisami/cechy jakości Niemcy VdS H [AMAX panel 4000 EN, IUI- AMAX4-TEXT, IUI-AMAX3-LED8, IUI- AMAX3-LED16] Eropa CE EMC, LVD, RoHS [AMAX panel 4000 EN, AMAX panel 3000 BE] CE AMAX panel 4000, AMAX Panel BE EN EN-ST [ICP-AMAX4-P2-EN, ICP-AMAX4-P3-EN] Belgia INCERT B B [ICP-AMAX4-P2, ICP- AMAX4-P3, ICP-AMAX3-P2] Szwecja SBSC [AMAX panel 4000 EN] Francja AFNOR [ICP-AMAX4-P2-EN, ICP- AMAX4-P3-EN] Zawartość zestaw Liczb a Komponent 1 AMAX panel 4000 z wbdowanym komnikatorem PSTN 1 Obdowa 1 Transformator 1 Włącznik zabezpieczający 1 Zespół zacisków zasilania 1 Zestaw akcesoriów sprzętowych: oporniki EOL 1 Instrkcja obsłgi Parametry techniczne Electrical Power spply type Transformer EN = A Transformer inpt in VAC 230 Transformer otpt in VAC 18 Transformer AC power in VA 50 DC otpt maximm crrent for all components in ma DC otpt maximm crrent for all components: dependency on battery Wyjście AUX 1/2 Napięcie wyjściowe AUX 1/2 Ax 1 / 2 nominal otpt voltage nder AC line inpt in VDC 2000 Ax 1 / 2 otpt max. Vpp in mv 675 Ax 1 / 2 otpt voltage range nder AC line inpt in VDC Ax 1 / 2 otpt crrent in ma 900 Otpts PO -1 / PO -2 maximm spervised otpt crrent in ma Akmlator 7 Ah, tryb gotowości 12 godz. do 80% w 72 godz.) = 550 ma Akmlator 7 Ah, tryb gotowości 36 godz min, natężenie w trybie alarmowym 500 ma do 80% w 72 godz.) = 150 ma Akmlator 18 Ah, tryb gotowości 12 godz. do 80% w 72 godz.) = 1500 ma Akmlator 18 Ah, tryb gotowości 36 godz. do 80% w 24 godz.) = 480 ma Akmlator 18 Ah, tryb gotowości 36 godz min, natężenie w trybie alarmowym 1000 ma do 80% w 24 godz.) = 400 ma +12V / GND 13.8 (+3% / -5%) Transformer fse in ma 1000 AC inpt Minimalne napięcie robocze (V DC) Maksymalne napięcie robocze (V DC) Line voltage freqency in Hz 50 DC otpt Maksymalne natężenie prąd PO +3/PO +4 (ma) (+12V) Maksymalne natężenie prąd PO -5 Watchdog (ma) Option bs Option bs nominal otpt voltage nder AC line inpt in VDC Option bs otpt voltage range nder AC line inpt in VDC (+3% / -5%)

4 4 ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv Option bs 1 maximm crrent in ma 900 Liczba wzmacniaczy sygnał radiowego RADION 8 Maksymalne natężenie prąd magistrali 2 (ma) Panel PCB maximm qiescent crrent in ma Battery Battery type Low battery condition in VDC below 11.0 Minimm battery condition in VDC Pasma częstotliwości pracy 12 V/7 Ah/12 V/18 Ah Bosch IPS-BAT12V-18AH 10.8 Poziom mocy rządzeń radiowych GSM900 Klasa 4 (2 W) - GPRS klasy 33 GSM1800 Klasa 1 (1 W) - GPRS klasy 33 UMTS2100 Klasa 3 (0,25 W) Parametry mechaniczne Wymiary (cm) (wys. x szer. x głęb.) Masa (g) 4700 Fnkcje centrali Liczba linii stref 64 Liczba wbdowanych stref 16 Liczba żytkowników 250 Liczba zdarzeń 37,5 x 32,2 x 8,8 Liczba opcji kod PIN Liczba rządzeń Liczba klawiatr 16 Liczba modłów DX Liczba modłów DX Liczba modłów GPRS: B450-M z B442 lb B443 Liczba modłów IP: B426-M rejestr 256 zdarzeń z datą i godziną ich wystąpienia rejestr 256 zdarzeń EN z datą i godziną ich wystąpienia rejestr 256 zdarzeń dialera z datą i godziną ich wystąpienia 1 2 (1 jeśli 1 z powyższych modłów GPRS jest podłączony) Liczba czjek radiowych 64 Liczba pilotów radiowych DSRF 24 Liczba pilotów radiowych RADION 128 Strefy Strefa 1 Strefa 2 16 COM Zabezpieczenie przeciwsabotażowe Magistrala 2-przewodowa strefa pożarowa, pojedynczy lb podwójny rezystor końca linii (EOL 2,2 kω) NC, NO 15 pojedynczych lb podwójnych rezystorów końca linii (EOL 2,2 kω) NC, NO Wejście zabezpieczenia obdowy (nie zmniejsza wydajności linii) Wymiary (mm) 4-żyłowe; Ø 0,6 1,2 Maks. dłgość kabla (m) 200 (od centrali do ostatniej klawiatry) Maks. dłgość magistrali (m) 700 (maks. 14 rządzeń, maks. 8 klawiatr) Parametry środowiskowe Minimalna temperatra robocza ( C) Maksymalna temperatra robocza ( C) Minimalna wilgotność względna (%) Maksymalna wilgotność względna (%) Klasa ochronna IP 30, IK 06 Informacje do zamówień ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv Pakiet językowy 3: angielski, hiszpański, polski, szwedzki Nmer zamówienia ICP-AMAX4-P3-EN Akcesoria IUI-AMAX-LCD8 Klawiatra LCD, 8 stref AMAX keypad 2000 D8, klawiatra z wyświetlaczem ikonowym LCD możliwiająca obsłgę 8 stref Nmer zamówienia IUI-AMAX-LCD8 Liczba rządzeń radiowych 1

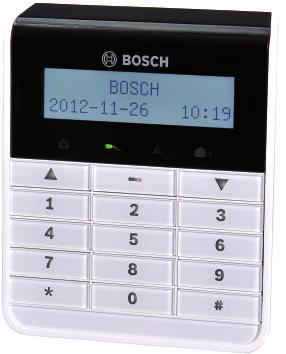

5 5 ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv IUI-AMAX3-LED8 Klawiatra LED, 8 stref AMAX keypad 3000 L8 to klawiatra z wyświetlaczem LED możliwiająca obsłgę 8 stref Certyfikat: EN , klasa 2 Nmer zamówienia IUI-AMAX3-LED8 IUI-AMAX3-LED16 Klawiatra LED, 16 stref AMAX keypad 3000 L16 to klawiatra z wyświetlaczem LED możliwiająca obsłgę 16 stref Certyfikat: EN , klasa 2 Nmer zamówienia IUI-AMAX3-LED16 IUI-AMAX4-TEXT Klawiatra tekstowa AMAX keypad 4000 T, klawiatra tekstowa LCD, dwa wiersze po 18 znaków Nmer zamówienia IUI-AMAX4-TEXT DX2010 Modł rozszerzenia, 8 stref Modł rozszerzający stref z 8 wejściami stref DEOL Nmer zamówienia DX2010 DX3010 Modł rozszerzenia, 8 przekaźników Pakiet zawiera tylko płytę DX3010 Nmer zamówienia DX3010 AE20EN Obdowa modł z zabezp. antysab., EN Plastikowa obdowa AE20EN do modł DX2010/ DX3010 Nmer zamówienia AE20EN B426-M Mobilny modł komnikacyjny Ethernet Obsłgje komnikację Ethernet do zdalnego programowania i obsłgi aplikacji mobilnych na panelach sterowania AMAX i Soltion Series Nmer zamówienia B426-M B450-M Interfejs komnikatora podłącz., mobilny Obsłgje komnikację komórkową do zdalnego programowania i obsłgi aplikacji mobilnych na panelach sterowania AMAX i Soltion Series Nmer zamówienia B450-M B442 Modł kom. (plg-in), GPRS Wielofnkcyjny komnikator komórkowy możliwiający komnikację przez sieć komórkową (GPRS) Nmer zamówienia B442 B443 Komnik. podłącz., komórk., HSPA+ (3G+) Wielofnkcyjny komnikator komórkowy 3G/4G możliwiający komnikację IP przez sieci komórkowe GPRS/EDGE/UMTS/HSPA+ Nmer zamówienia B443 ICP-EZPK Klcz konfigracyjny Niebieski klcz możliwiający przekazywanie konfigracji z i do central Easy Series oraz AMAX Nmer zamówienia ICP-EZPK ICP-EZRU-0106 ROM UPDATE KEY EZ V1 Zielony klcz możliwiający aktalnienie oprogramowania kładowego panel Nmer zamówienia ICP-EZRU-0106

6 6 ICP-AMAX4-P3-EN Centrala system antywłam., en/es/pl/sv Reprezentowane przez: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Secrity Systems 2017 Ze względ na stały postęp dane techniczne mogą lec zmianie bez stosownego ostrzeżenia pl, V20, 07. Grdz. 2017
