Temat: Modelowanie schematu bazy danych za pomocą diagramów związków encji (Entity Relationship Diagrams ERD)

Transkrypt

1 W y k ł a d II Temat: Modelowanie schematu bazy danych za pomocą diagramów związków encji (Entity Relationship Diagrams ERD) Plan wykładu: Cel modelowania konceptualnego i modelu ER Etapy modelowania konceptualnego Model ER Jednostki i typy jednostek Związki i typy związków Związki binarne: 1:1, 1:, : Związki wieloczłonowe i ich właściwości Związki rekurencyjne Związki z uczestnictwem jednostek zależnych od czasu (zdarzeń) Sposób transformacji diagramów ER do modelu relacyjnego A. Pankowska 1

2 Architektura trójwarstwowa użytkownicy końcowi POZIOM ZEWĘTRZY perspektywa zewnętrzna... perspektywa zewnętrzna POZIOM KOCEPCYJY schemat koncepcyjny schemat wewnętrzny POZIOM WEWĘTRZY SKŁADOWAA BAZA DAYCH A. Pankowska 2

3 Model ER Model zaproponowany w: P.P. Chen, The Entity-Relationship Data Model: toward a unified view of data, ACM Transactions on Database Systems, Vol. 1, Opisuje dziedzinę przedmiotową za pomocą pojęć: encja (ang. entities) (po polsku także: jednostka, obiekt), atrybut (ang. attributes), związek (ang. relationships). A. Pankowska 3

4 Cel modelu ER Model ER służy do nieformalnego przedstawienia projektu bazy danych. Projekt ma postać graficzną zwaną diagramem ER (entity-relationship diagram) diagramem jednostkazwiązek lub diagramem związków encji. Istnieje procedura (pół)automatycznej transformacji diagramu ER do konkretnej implementacji, na przykład do relacyjnej bazy danych. A. Pankowska 4

5 Diagramy ER notacja Chen a encja reprezentuje byt ze świata rzeczywistego (obiekty materialne i niematerialne, zdarzenia i fakty) atrybut Cena opisuje szczegółowe właściwości encji; każda encja musi mieć artybut kluczowy związek reprezentuje powiązania między encjami (klienci kupują towary) azwa Towary Zakup Klienci Kategoria azwisko A. Pankowska 5

6 Diagramy ER notacja uproszczona graficznie TOWARY nazwa cena kategoria KLIECI adres A. Pankowska 6

7 Rodzaje związków związek binarny 1:1 PRACOWICY Id_prac 1 1 POKOJE numer pietro związek binarny 1: PRACOWICY Id_prac 1 POKOJE numer pietro związki opcjonalne PRACOWICY Id_prac POKOJE numer pietro A. Pankowska 7

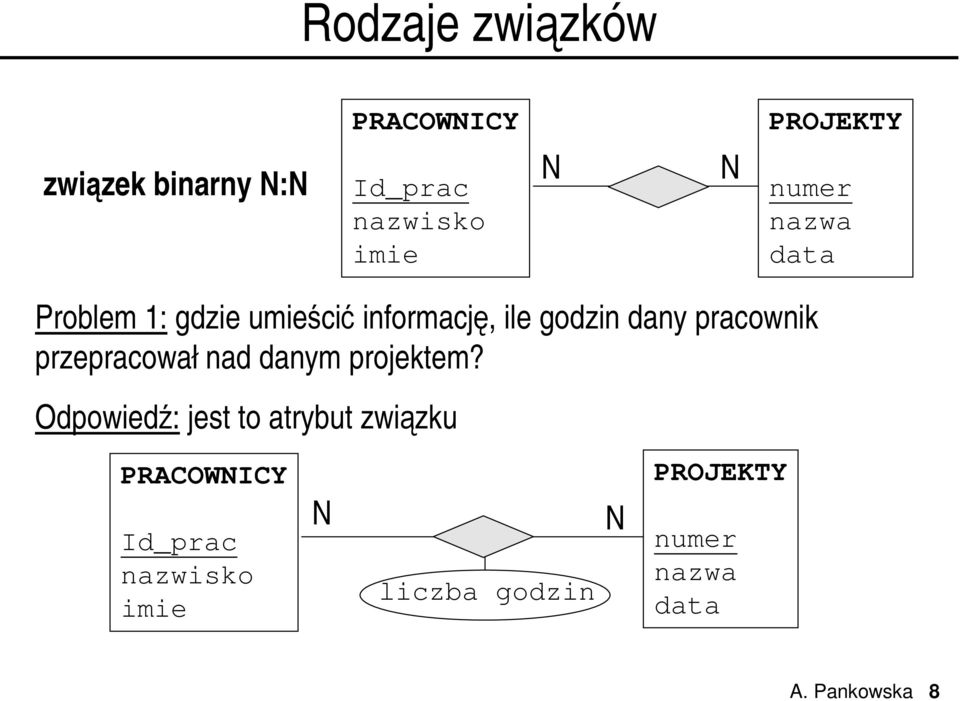

8 Rodzaje związków PRACOWICY PROJEKTY związek binarny : Id_prac numer nazwa data Problem 1: gdzie umieścić informację, ile godzin dany pracownik przepracował nad danym projektem? Odpowiedź: jest to atrybut związku PRACOWICY Id_prac liczba godzin PROJEKTY numer nazwa data A. Pankowska 8

9 Rodzaje związków Inne przykłady: PRACOWICY Id_prac stopien znajomosci JEZYKI OBCE nazwa KSIAZKI CZYTELICY Id_ksiazki tytul autor wydawnictwo wypozyczenia data pesel Atrybut powinien opisywać encję, przy której się go umieszcza! A. Pankowska 9

10 Rodzaje związków Problem 2 numery telefonów pracownika - atrybut encji czy nowa encja? Odpowiedź 1: zakładamy, że każdy pracownik może mieć maksymalnie trzy numery telefonów - atrybuty PRACOWICY Id_prac telefon_dom telefon_kom telefon_praca Odpowiedź 2: zakładamy, że każdy pracownik może mieć dowolną liczbę numerów telefonów nowa encja PRACOWICY Id_prac 1 TELEFOY numer Atrybut musi przyjmować pojedynczą wartość! A. Pankowska 10

11 Rodzaje związków związek cykliczny OSOBY r Pesel 1 jest współmałżonkiem A. Pankowska 11

12 związek ternarny (n-arny) Rodzaje związków Przykłady: pracownik pracuje w projekcie w określonej roli student chodzi na ćwiczenia prowadzone przez asystenta towar jest sprowadzany od dostawcy do użycia w przedsięwzięciu PRACOWICY PROJEKTY 1 ROLE A. Pankowska 12

13 Specjalizacja - generalizacja SAMOCHODY nr_rejestracyjny marka model OSOBOWE liczba miejsc CIEZAROWE ladownosc A. Pankowska 13

14 Encje słabe TOWARY Id_tow nazwa grupa cena 1 SZCZEGOLY numer sztuk VAT 1 FAKTURY numer data A. Pankowska 14

15 Przykład 1 PRZEDMIOT idprz Data EGZAMI Ocena UCZEŃ IdUcz 1 AUCZYCIEL Idau 1. PRZEDMIOT, AUCZYCIEL UCZEŃ Z iloma różnymi uczniami związana jest para (przedmiot, nauczyciel) w typie EGZAMI? Inaczej, Czy nauczyciel z danego przedmiotu może egzaminować więcej uczniów niż jednego? (TAK, może wielu etykieta " przy typie UCZEŃ) 2. PRZEDMIOT, UCZEŃ AUCZYCIEL Z iloma różnymi nauczycielami związana jest para (przedmiot, uczeń) w typie EGZAMI? Inaczej, czy uczeń z danego przedmiotu może zdawać egzamin u więcej niż u jednego nauczyciela? (IE, co najwyżej u jednego etykieta 1" przy klasie jednostek AUCZYCIEL) 3. AUCZYCIEL, UCZEŃ PRZEDMIOT Z iloma różnymi przedmiotami związana jest para (nauczyciel, uczeń) w typie EGZAMI? Inaczej, czy uczeń u danego nauczyciela może zdawać egzamin z więcej niż z jednego przedmiotu? (TAK etykieta " przy klasie jednostek PRZEDMIOT) A. Pankowska 15

16 Przykład 1 atrybut czasowy EGZAMI IdEgza Data Ocena PRZEDMIOT UCZEŃ idprz IdUcz 1 AUCZYCIEL Idau W poprzednim przykładzie egzamin identyfikowany jest przez trójkę IdPrz, IdUcz, Idau nie można więc pamiętać informacji o kilkakrotnym zdawaniu tego samego egzaminu (wartość klucza musiałaby się powtarzać, co jest niedopuszczalne). Aby modelować taką sytuację tworzymy jednostkę (encję) EGAZMI posiadającą własny atrybut kluczowy (identyfikator). Jednostka ta staje się uczestnikiem związku czteroczłonowego (jak na rysunku). A. Pankowska 16

17 Przykład 2 Baza danych FIRMA ma umożliwiać zarządzanie danymi pracowników, działów oraz realizowanych projektów. 1) Firma jest podzielona na działy. Każdy z tych działów ma nazwę, unikatowy numer oraz przydzielonego konkretnego pracownika, który tym działem kieruje. W bazie należy utrzymywać datę początkową, od której dany pracownik kieruje wskazanym działem. Każdy dział może być rozproszony i znajdować się w wielu miejscach. 2) Dział kontroluje wiele projektów, z których każdy ma unikatową nazwę, unikatowy numer oraz jedno miejsce realizacji. 3) Dla każdego pracownika przechowywany jest i nr PESEL, adres, wysokość pensji, płeć i data urodzenia. Pracownik musi być przypisany do jednego działu, ale może pracować nad wieloma projektami, które niekoniecznie muszą być kontrolowane przez ten sam dział. W bazie będziemy śledzić liczbę godzin, które pracownicy poświęcają poszczególnym projektom w ciągu tygodnia. Dla każdego pracownika przechowywana jest informacja o bezpośrednim zwierzchniku. 4) Chcemy przechowywać informacje o członkach rodziny pracownika. A. Pankowska 17

18 Przykład kieruje PRACOWICY r_pesel pracuje zarządza data_od DZIALY nr_dzialu nazwa lokalizacja1 lokalizacja2 lokalizacja3 1 CZLOEK_RODZIY plec data_ur stopien_pokrewienstwa pracuje_nad godziny kontroluje PROJEKTY nr_proj nazwa lokalizacja A. Pankowska 18

19 Transformacja modelu ER w schemat relacyjny Transformacja encji azwę encji wyrażoną w liczbie mnogiej przenosimy jako nazwę relacji. Atrybuty encji przenosimy jako nazwy kolumn (atrybuty) relacji. Unikalny identyfikator encji przenosimy jako klucz podstawowy relacji. Obligatoryjność atrybutu encji przenosimy jako ograniczenie OT ULL atrybutu relacji. Opcjonalność atrybutu encji przenosimy jako własność ULL atrybutu relacji. Inne ograniczenia integralnościowe nałożone na atrybuty encji przenosimy w niezmienionej formie na atrybuty relacji. PRACOWICY Id_prac Pracownicy(Id_prac,, ) A. Pankowska 19

20 Transformacja modelu ER w schemat relacyjny Transformacja hierarchii encji - do trzech relacji Tworzymy jedną relację zawierającą atrybuty wspólne i atrybut określający typ specjalizacji. Dla każdej specjalizacji tworzymy relację zawierającą jej atrybuty specyficzne i klucz podstawowy dziedziczony z generalizacji. Transformacja hierarchii encji - do dwóch relacji Dla każdej specjalizacji tworzymy relację zawierającą atrybuty wspólne, atrybuty specyficzne danej specjalizacji i klucz podstawowy dziedziczony z generalizacji. Transformacja hierarchii encji - do jednej relacji Tworzymy relację zawierającą atrybuty wspólne, atrybuty specyficzne wszystkich specjalizacji i atrybut określający typ specjalizacji. Wszystkim atrybutom specyficznym poszczególnych specjalizacji nadajemy własność ULL. A. Pankowska 20

21 Transformacja modelu ER w schemat relacyjny Transformacja hierarchii encji - przykład do trzech relacji: SAMOCHODY nr_rej marka model Samochody (nr_rej, marka, model, typ) Osobowe (nr_rej, liczba_miejsc) Ciezarowe (nr_rej, ladownosc) do dwóch relacji: Osobowe (nr_rej, marka, model, liczba_miejsc) Ciezarowe (nr_rej, marka, model, ladownosc) OSOBOWE liczba miejsc CIEZAROWE ladownosc do jednej relacji: Samochody (nr_rej, marka, model, typ, liczba_miejsc, ladownosc) A. Pankowska 21

22 Transformacja modelu ER w schemat relacyjny Transformacja związków 1:1 Tworzymy klucz obcy w relacji wiązanej obligatoryjnie na podstawie klucza podstawowego drugiej relacji. a atrybuty klucza obcego nakładamy ograniczenie referencyjne. PRACOWICY Id_prac 1 1 POKOJE numer pietro PRACOWICY (Id_prac,, ) POKOJE (numer, pietro, id_prac) A. Pankowska 22

23 Transformacja modelu ER w schemat relacyjny Transformacja związków 1: Tworzymy klucz obcy w relacji po stronie "wiele" na podstawie klucza podstawowego relacji po stronie "jeden". a atrybuty klucza obcego nakładamy ograniczenie referencyjne. PRACOWICY Id_prac 1 POKOJE numer pietro PRACOWICY (Id_prac,,, numer) POKOJE (numer, pietro) A. Pankowska 23

24 Transformacja modelu ER w schemat relacyjny Transformacja związków : Związek : przenosimy jako nową relację. Tworzymy klucze obce na podstawie kluczy podstawowych dwóch pozostałych relacji. a atrybuty jednego i drugiego klucza obcego nakładamy dwa ograniczenia referencyjne. Wszystkie atrybuty relacji tworzą klucz podstawowy PRACOWICY PROJEKTY Id_prac numer nazwa data PRACOWICY (Id_prac,, ) PROJEKTY (numer, nazwa, data) PRACUJE (id_prac, numer) A. Pankowska 24

25 Transformacja modelu ER w schemat relacyjny Inne przykłady: PRACOWICY Id_prac liczba godz PROJEKTY numer nazwa data PRACOWICY (Id_prac,, ) PROJEKTY (numer, nazwa, data) PRACUJE (id_prac, numer, liczba_godz) PRACOWICY Id_prac stopien znajomosci JEZYKI nazwa PRACOWICY (id_prac,, ) JEZYKI (nazwa) ZAJOMOSC (id_prac, nazwa, stopien_znajom) A. Pankowska 25

26 Transformacja modelu ER w schemat relacyjny Przykład z encją słabą: TOWARY Id_tow nazwa grupa cena 1 SZCZEGOLY numer sztuk VAT TOWARY (id_tow, nazwa, grupa, cena) KLIECI (id_klienta,, adres) FAKTURY (numer, data, id_klienta) 1 SZCZEGOLY (numer_fakt, numer_pozycji, id_towaru, sztuk, VAT) FAKTURY numer data 1 KLIECI Id_klienta adres A. Pankowska 26

27 Transformacja modelu ER w schemat relacyjny Transformacja związków ternarnych - "wiele" przy wszystkich encjach Związek ternarny przenosimy jako nową relację. Tworzymy klucze obce na podstawie kluczy podstawowych trzech pozostałych relacji, nakładając ogr. referencyjne Tworzymy klucz podstawowy ze wszystkich atrybutów relacji Transformacja związków ternarnych - "jeden" przy jednej encji Związek ternarny przenosimy jako nową relację. Tworzymy klucze obce na podstawie kluczy podstawowych trzech pozostałych relacji, nakładając ogr. referencyjne Tworzymy klucz podstawowy w oparciu o klucze obce o stopniu asocjacji "wiele" A. Pankowska 27

28 Transformacja modelu ER w schemat relacyjny Przykład: PRZEDMIOT idprz nazwa Data EGZAMI 1 Ocena UCZEŃ IdUcz PRZEDMIOT (IdPrz, nazwa) UCZE (IdUcz, ) AUCZYCIEL Idau AUCZYCIEL (Idau, ) EGZAMI (IdPrz, IdUcz, Idau, data, ocena) A. Pankowska 28

29 Przykład FIRMA (slajd 18) PRACOWICY (r_pesel,,, kierownik, nr_dzialu) CZLOEK_RODZIY (r_pesel, Imie, plec, data_ur, stopien_pokrewienstwa) DZIALY (nr_dzialu, nazwa, lokalizacja1, lokalizacja2, lokalizacja3) PROJEKTY (nr_proj, nazwa, lokalizacja, nr_dzialu) PRACUJE_AD (r_pesel, r_proj, godziny) ZARZADZA (r_pesel, r_dzialu, data_od) A. Pankowska 29

30 Przykład A Zadaniem tego systemu jest zarządzanie fakturami wystawianymi dla klientów firmy. Klientami firmy są osoby fizyczne i prawne. Klient osoba prawna jest opisany przez: nazwę, IP, adres, i kontakt do osoby reprezentującej klienta. Klient osoba fizyczna jest opisany przez: imię,, adres, telefon. Klienci dokonują w firmie zakupów kosmetyków, z dwóch grup: popularnych i luksusowych. W każdej z tych grup sprzedaje się perfumy, wody toaletowe, mydła, szampony i kremy. Każdy kosmetyk jest dostarczany przez jednego producenta Klient zakupując kosmetyk otrzymuje fakturę. Każda faktura składa się z pozycji określających kosmetyk, jego cenę i liczbę sztuk. A. Pankowska 30

31 Przykład B Wypożyczalnia posiada w swojej ofercie książki, czasopisma i albumy. Wypożyczać mogą tylko te osoby, które zapisały się do wypożyczalni. Każdy czytelnik posiada unikalny numer karty. Dodatkowo, każdy czytelnik jest opisany niem, nazwiskiem, adresem i numerem telefonu. Jednorazowo czytelnik może wypożyczyć wiele pozycji. Każda pozycja, tj. książka, czasopismo i album posiada swój tytuł, autora (autorów) i wydawnictwo. Fakt wypożyczenia jest odnotowywany w bazie danych. Wypożyczając daną pozycję literaturową, pracownik wypożyczalni odnotowuje datę wypożyczenia i okres wypożyczenia. Po oddaniu pozycji przez czytelnika, pracownik odnotowuje datę jej oddania. A. Pankowska 31
