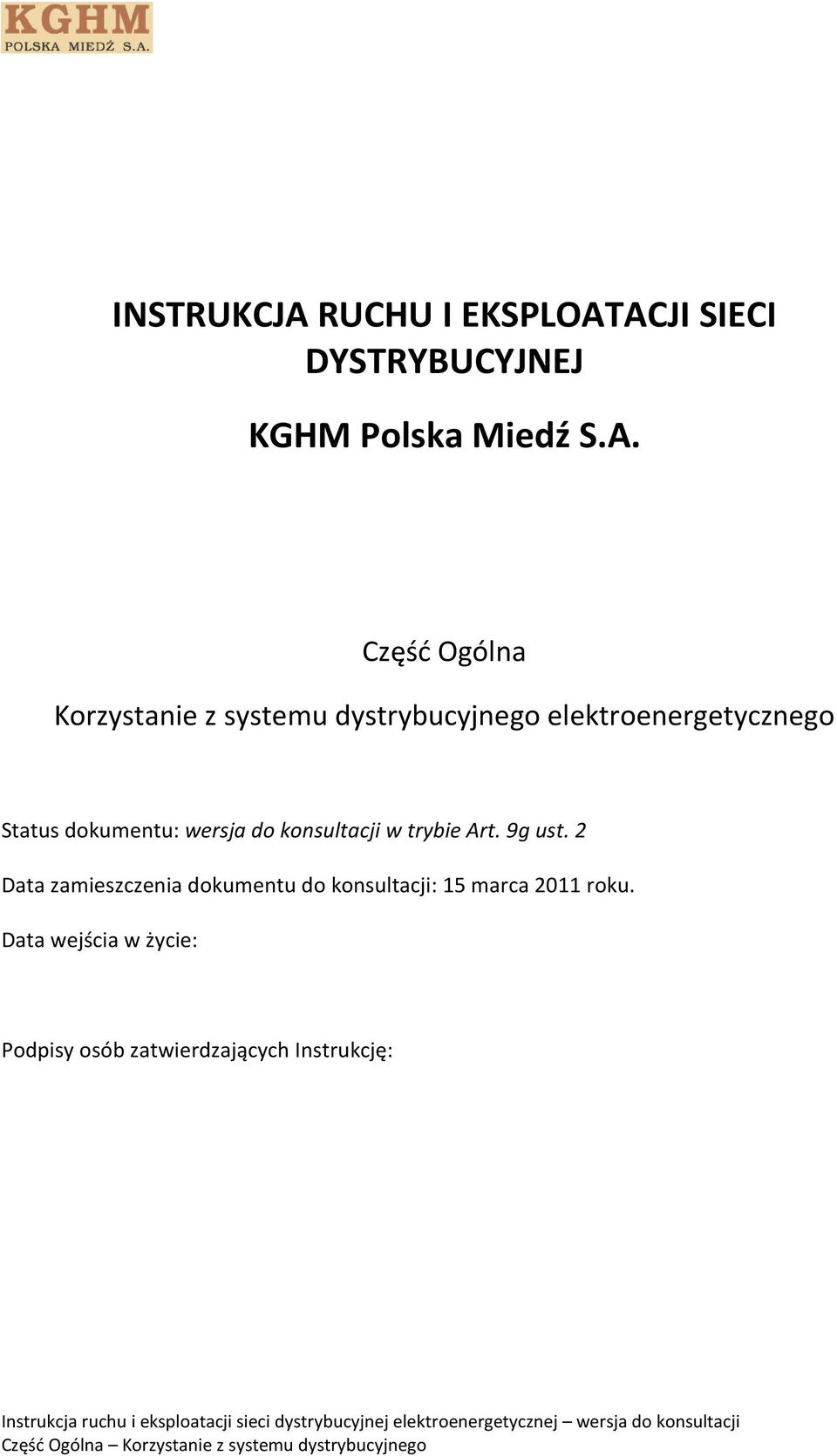

1 INSTRUKCJA RUCHU I EKSPLOATACJI SIECI DYSTRYBUCYJNEJ KGHM Polska Miedź S.A. Część Ogólna Korzystanie z systemu dystrybucyjnego elektroenergetycznego Status dokumentu: wersja do konsultacji w trybie Art. 9g ust. 2 Data zamieszczenia dokumentu do konsultacji: 15 marca 2011 roku. Data wejścia w życie: Podpisy osób zatwierdzających Instrukcję: elektroenergetycznej wersja do konsultacji

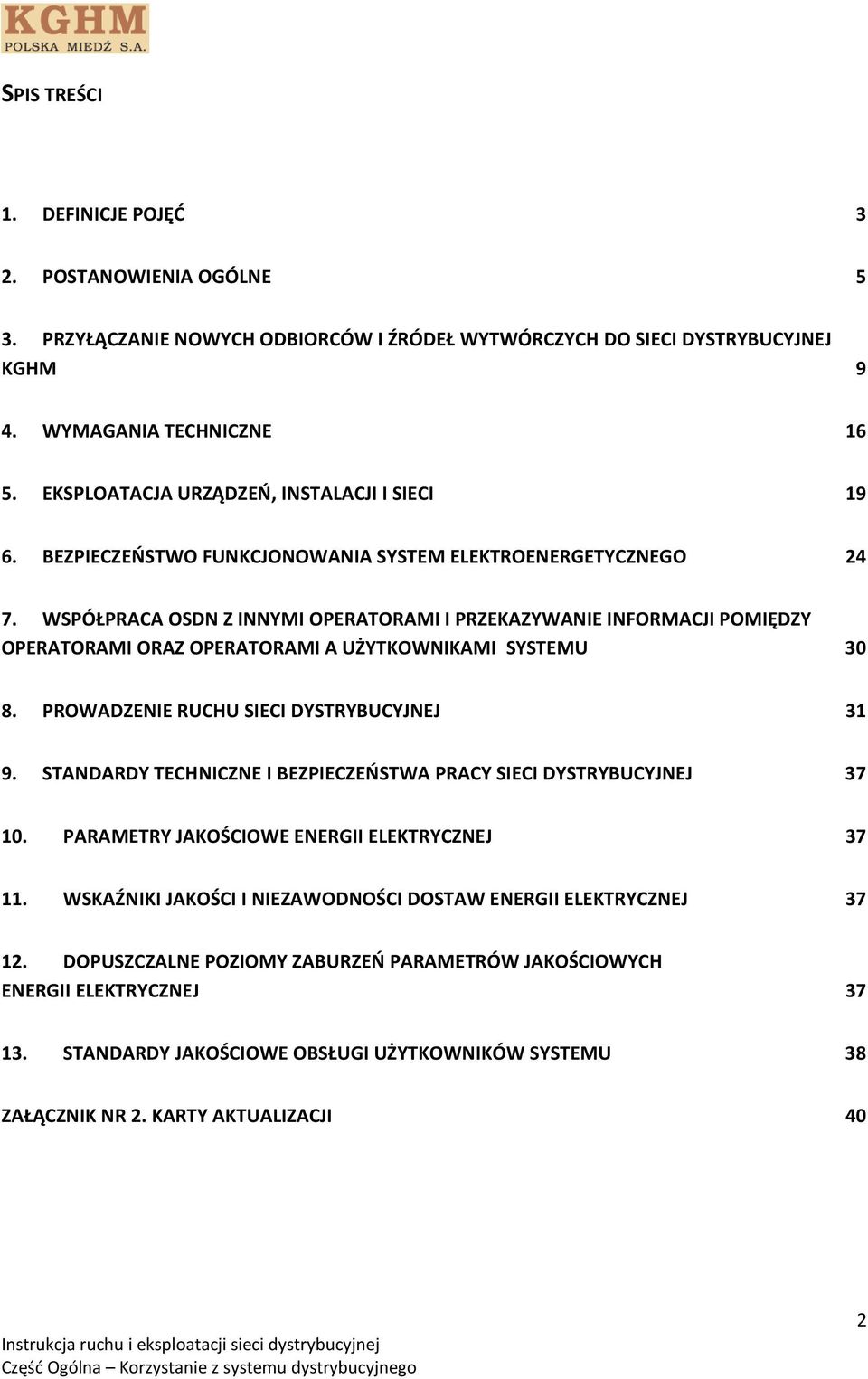

2 SPIS TREŚCI 1. DEFINICJE POJĘĆ 3 2. POSTANOWIENIA OGÓLNE 5 3. PRZYŁĄCZANIE NOWYCH ODBIORCÓW I ŹRÓDEŁ WYTWÓRCZYCH DO SIECI DYSTRYBUCYJNEJ KGHM 9 4. WYMAGANIA TECHNICZNE EKSPLOATACJA URZĄDZEŃ, INSTALACJI I SIECI BEZPIECZEŃSTWO FUNKCJONOWANIA SYSTEM ELEKTROENERGETYCZNEGO WSPÓŁPRACA OSDN Z INNYMI OPERATORAMI I PRZEKAZYWANIE INFORMACJI POMIĘDZY OPERATORAMI ORAZ OPERATORAMI A UŻYTKOWNIKAMI SYSTEMU PROWADZENIE RUCHU SIECI DYSTRYBUCYJNEJ STANDARDY TECHNICZNE I BEZPIECZEŃSTWA PRACY SIECI DYSTRYBUCYJNEJ PARAMETRY JAKOŚCIOWE ENERGII ELEKTRYCZNEJ WSKAŹNIKI JAKOŚCI I NIEZAWODNOŚCI DOSTAW ENERGII ELEKTRYCZNEJ DOPUSZCZALNE POZIOMY ZABURZEŃ PARAMETRÓW JAKOŚCIOWYCH ENERGII ELEKTRYCZNEJ STANDARDY JAKOŚCIOWE OBSŁUGI UŻYTKOWNIKÓW SYSTEMU 38 ZAŁĄCZNIK NR 2. KARTY AKTUALIZACJI 40 2

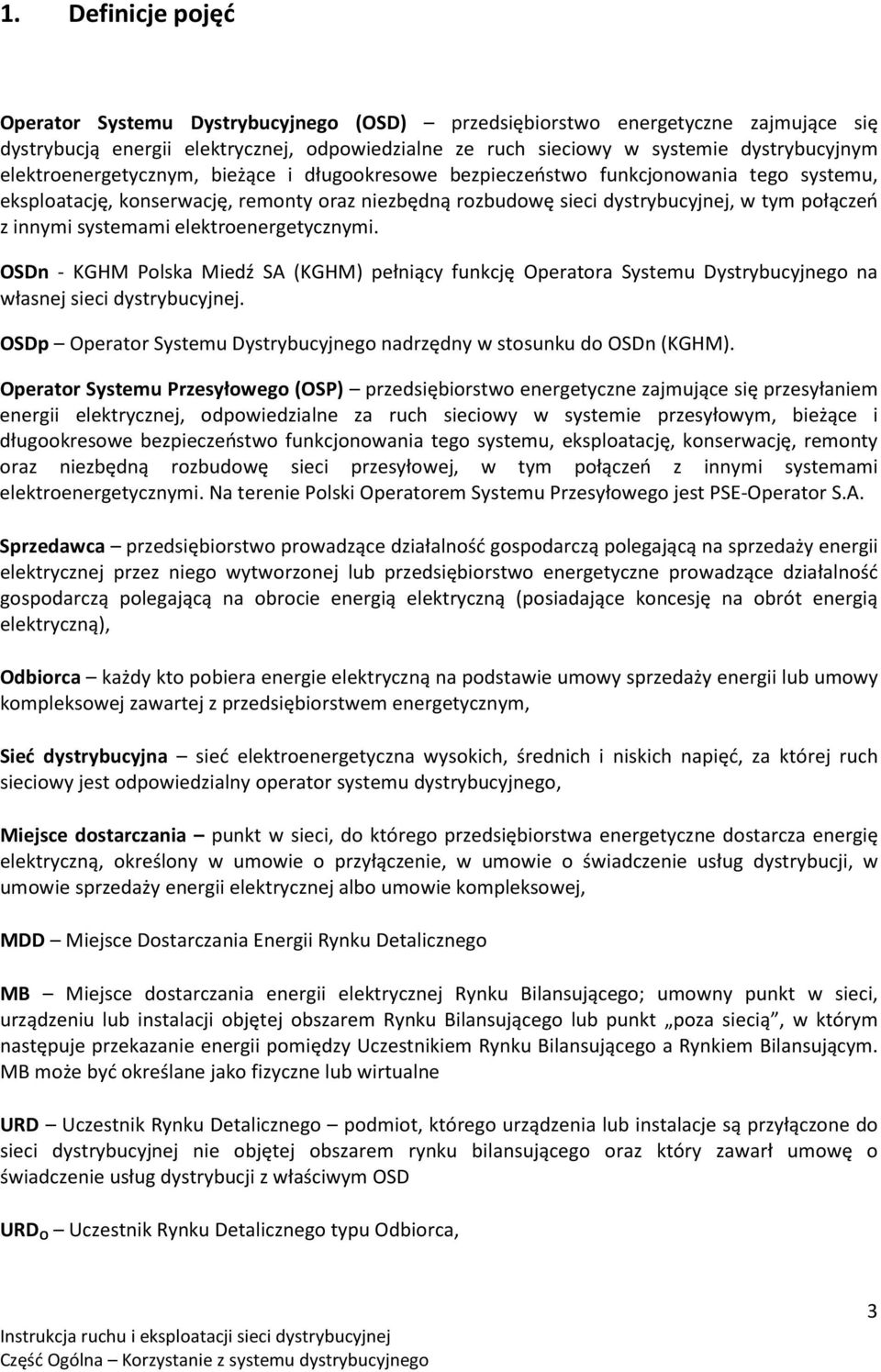

3 1. Definicje pojęć Operator Systemu Dystrybucyjnego (OSD) przedsiębiorstwo energetyczne zajmujące się dystrybucją energii elektrycznej, odpowiedzialne ze ruch sieciowy w systemie dystrybucyjnym elektroenergetycznym, bieżące i długookresowe bezpieczeństwo funkcjonowania tego systemu, eksploatację, konserwację, remonty oraz niezbędną rozbudowę sieci dystrybucyjnej, w tym połączeń z innymi systemami elektroenergetycznymi. OSDn - KGHM Polska Miedź SA (KGHM) pełniący funkcję Operatora Systemu Dystrybucyjnego na własnej sieci dystrybucyjnej. OSDp Operator Systemu Dystrybucyjnego nadrzędny w stosunku do OSDn (KGHM). Operator Systemu Przesyłowego (OSP) przedsiębiorstwo energetyczne zajmujące się przesyłaniem energii elektrycznej, odpowiedzialne za ruch sieciowy w systemie przesyłowym, bieżące i długookresowe bezpieczeństwo funkcjonowania tego systemu, eksploatację, konserwację, remonty oraz niezbędną rozbudowę sieci przesyłowej, w tym połączeń z innymi systemami elektroenergetycznymi. Na terenie Polski Operatorem Systemu Przesyłowego jest PSE-Operator S.A. Sprzedawca przedsiębiorstwo prowadzące działalność gospodarczą polegającą na sprzedaży energii elektrycznej przez niego wytworzonej lub przedsiębiorstwo energetyczne prowadzące działalność gospodarczą polegającą na obrocie energią elektryczną (posiadające koncesję na obrót energią elektryczną), Odbiorca każdy kto pobiera energie elektryczną na podstawie umowy sprzedaży energii lub umowy kompleksowej zawartej z przedsiębiorstwem energetycznym, Sieć dystrybucyjna sieć elektroenergetyczna wysokich, średnich i niskich napięć, za której ruch sieciowy jest odpowiedzialny operator systemu dystrybucyjnego, Miejsce dostarczania punkt w sieci, do którego przedsiębiorstwa energetyczne dostarcza energię elektryczną, określony w umowie o przyłączenie, w umowie o świadczenie usług dystrybucji, w umowie sprzedaży energii elektrycznej albo umowie kompleksowej, MDD Miejsce Dostarczania Energii Rynku Detalicznego MB Miejsce dostarczania energii elektrycznej Rynku Bilansującego; umowny punkt w sieci, urządzeniu lub instalacji objętej obszarem Rynku Bilansującego lub punkt poza siecią, w którym następuje przekazanie energii pomiędzy Uczestnikiem Rynku Bilansującego a Rynkiem Bilansującym. MB może być określane jako fizyczne lub wirtualne URD Uczestnik Rynku Detalicznego podmiot, którego urządzenia lub instalacje są przyłączone do sieci dystrybucyjnej nie objętej obszarem rynku bilansującego oraz który zawarł umowę o świadczenie usług dystrybucji z właściwym OSD URD O Uczestnik Rynku Detalicznego typu Odbiorca, 3

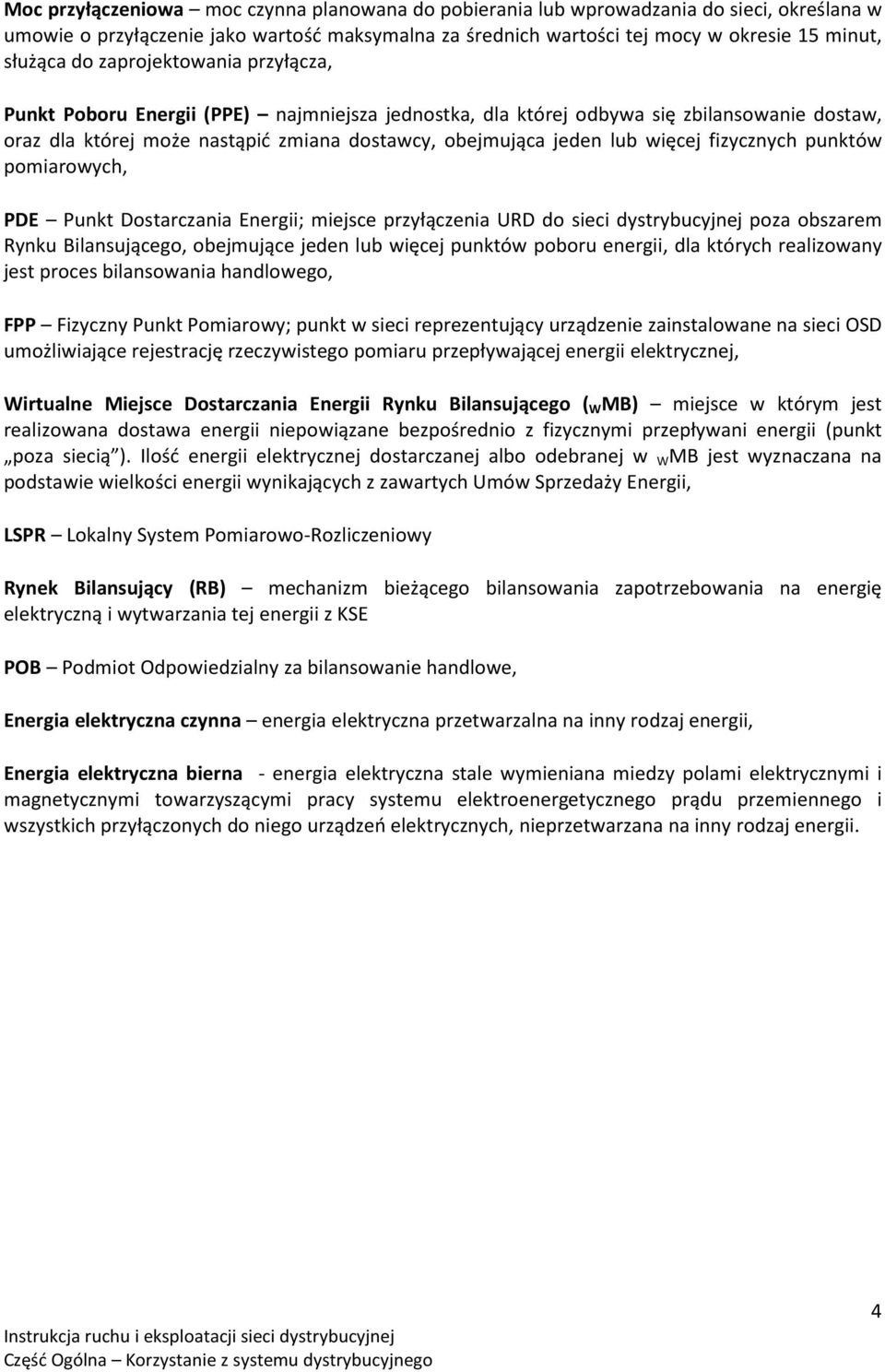

4 Moc przyłączeniowa moc czynna planowana do pobierania lub wprowadzania do sieci, określana w umowie o przyłączenie jako wartość maksymalna za średnich wartości tej mocy w okresie 15 minut, służąca do zaprojektowania przyłącza, Punkt Poboru Energii (PPE) najmniejsza jednostka, dla której odbywa się zbilansowanie dostaw, oraz dla której może nastąpić zmiana dostawcy, obejmująca jeden lub więcej fizycznych punktów pomiarowych, PDE Punkt Dostarczania Energii; miejsce przyłączenia URD do sieci dystrybucyjnej poza obszarem Rynku Bilansującego, obejmujące jeden lub więcej punktów poboru energii, dla których realizowany jest proces bilansowania handlowego, FPP Fizyczny Punkt Pomiarowy; punkt w sieci reprezentujący urządzenie zainstalowane na sieci OSD umożliwiające rejestrację rzeczywistego pomiaru przepływającej energii elektrycznej, Wirtualne Miejsce Dostarczania Energii Rynku Bilansującego ( W MB) miejsce w którym jest realizowana dostawa energii niepowiązane bezpośrednio z fizycznymi przepływani energii (punkt poza siecią ). Ilość energii elektrycznej dostarczanej albo odebranej w W MB jest wyznaczana na podstawie wielkości energii wynikających z zawartych Umów Sprzedaży Energii, LSPR Lokalny System Pomiarowo-Rozliczeniowy Rynek Bilansujący (RB) mechanizm bieżącego bilansowania zapotrzebowania na energię elektryczną i wytwarzania tej energii z KSE POB Podmiot Odpowiedzialny za bilansowanie handlowe, Energia elektryczna czynna energia elektryczna przetwarzalna na inny rodzaj energii, Energia elektryczna bierna - energia elektryczna stale wymieniana miedzy polami elektrycznymi i magnetycznymi towarzyszącymi pracy systemu elektroenergetycznego prądu przemiennego i wszystkich przyłączonych do niego urządzeń elektrycznych, nieprzetwarzana na inny rodzaj energii. 4

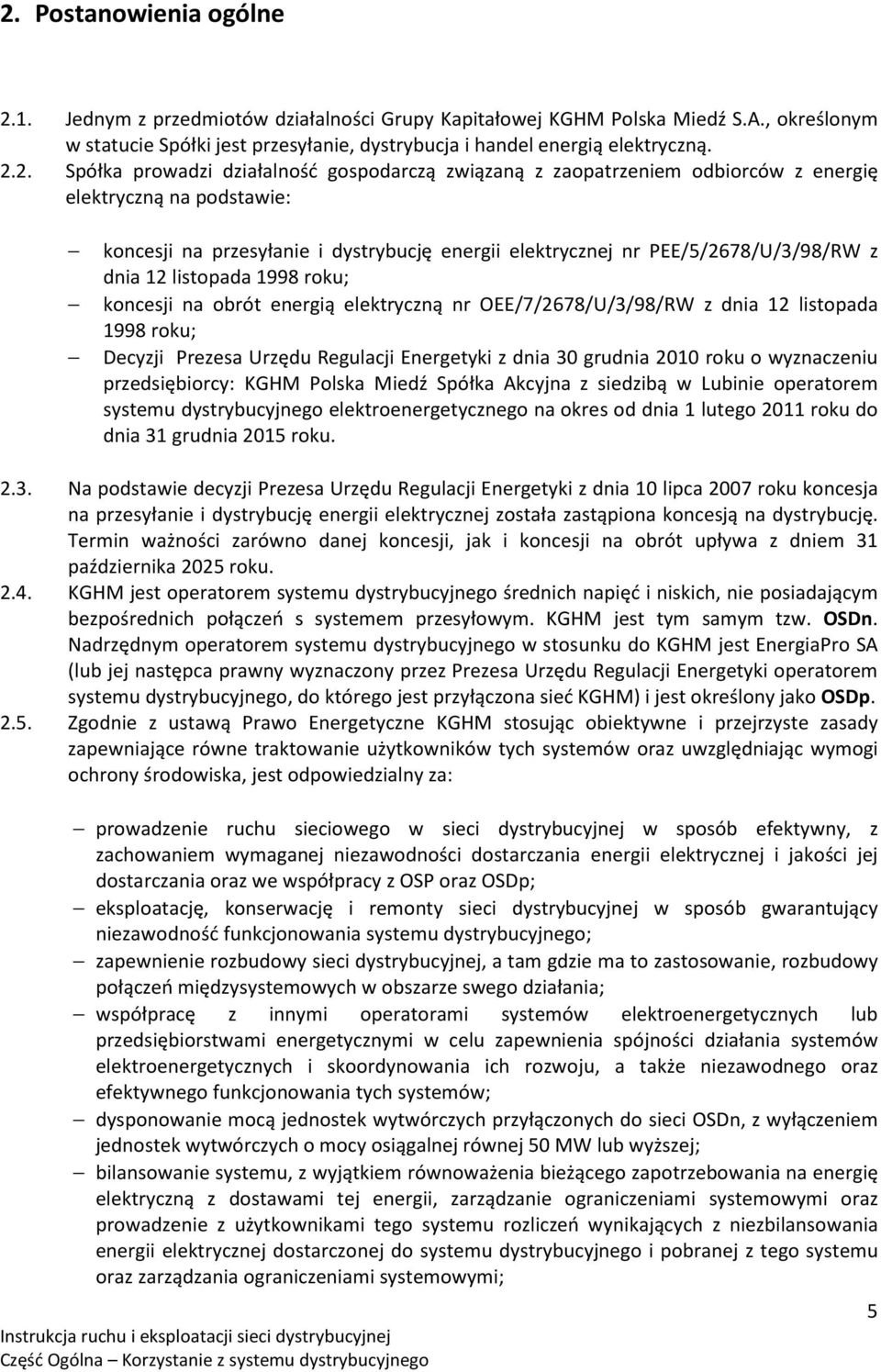

5 2. Postanowienia ogólne 2.1. Jednym z przedmiotów działalności Grupy Kapitałowej KGHM Polska Miedź S.A., określonym w statucie Spółki jest przesyłanie, dystrybucja i handel energią elektryczną Spółka prowadzi działalność gospodarczą związaną z zaopatrzeniem odbiorców z energię elektryczną na podstawie: koncesji na przesyłanie i dystrybucję energii elektrycznej nr PEE/5/2678/U/3/98/RW z dnia 12 listopada 1998 roku; koncesji na obrót energią elektryczną nr OEE/7/2678/U/3/98/RW z dnia 12 listopada 1998 roku; Decyzji Prezesa Urzędu Regulacji Energetyki z dnia 30 grudnia 2010 roku o wyznaczeniu przedsiębiorcy: KGHM Polska Miedź Spółka Akcyjna z siedzibą w Lubinie operatorem systemu dystrybucyjnego elektroenergetycznego na okres od dnia 1 lutego 2011 roku do dnia 31 grudnia 2015 roku Na podstawie decyzji Prezesa Urzędu Regulacji Energetyki z dnia 10 lipca 2007 roku koncesja na przesyłanie i dystrybucję energii elektrycznej została zastąpiona koncesją na dystrybucję. Termin ważności zarówno danej koncesji, jak i koncesji na obrót upływa z dniem 31 października 2025 roku KGHM jest operatorem systemu dystrybucyjnego średnich napięć i niskich, nie posiadającym bezpośrednich połączeń s systemem przesyłowym. KGHM jest tym samym tzw. OSDn. Nadrzędnym operatorem systemu dystrybucyjnego w stosunku do KGHM jest EnergiaPro SA (lub jej następca prawny wyznaczony przez Prezesa Urzędu Regulacji Energetyki operatorem systemu dystrybucyjnego, do którego jest przyłączona sieć KGHM) i jest określony jako OSDp Zgodnie z ustawą Prawo Energetyczne KGHM stosując obiektywne i przejrzyste zasady zapewniające równe traktowanie użytkowników tych systemów oraz uwzględniając wymogi ochrony środowiska, jest odpowiedzialny za: prowadzenie ruchu sieciowego w sieci dystrybucyjnej w sposób efektywny, z zachowaniem wymaganej niezawodności dostarczania energii elektrycznej i jakości jej dostarczania oraz we współpracy z OSP oraz OSDp; eksploatację, konserwację i remonty sieci dystrybucyjnej w sposób gwarantujący niezawodność funkcjonowania systemu dystrybucyjnego; zapewnienie rozbudowy sieci dystrybucyjnej, a tam gdzie ma to zastosowanie, rozbudowy połączeń międzysystemowych w obszarze swego działania; współpracę z innymi operatorami systemów elektroenergetycznych lub przedsiębiorstwami energetycznymi w celu zapewnienia spójności działania systemów elektroenergetycznych i skoordynowania ich rozwoju, a także niezawodnego oraz efektywnego funkcjonowania tych systemów; dysponowanie mocą jednostek wytwórczych przyłączonych do sieci OSDn, z wyłączeniem jednostek wytwórczych o mocy osiągalnej równej 50 MW lub wyższej; bilansowanie systemu, z wyjątkiem równoważenia bieżącego zapotrzebowania na energię elektryczną z dostawami tej energii, zarządzanie ograniczeniami systemowymi oraz prowadzenie z użytkownikami tego systemu rozliczeń wynikających z niezbilansowania energii elektrycznej dostarczonej do systemu dystrybucyjnego i pobranej z tego systemu oraz zarządzania ograniczeniami systemowymi; 5

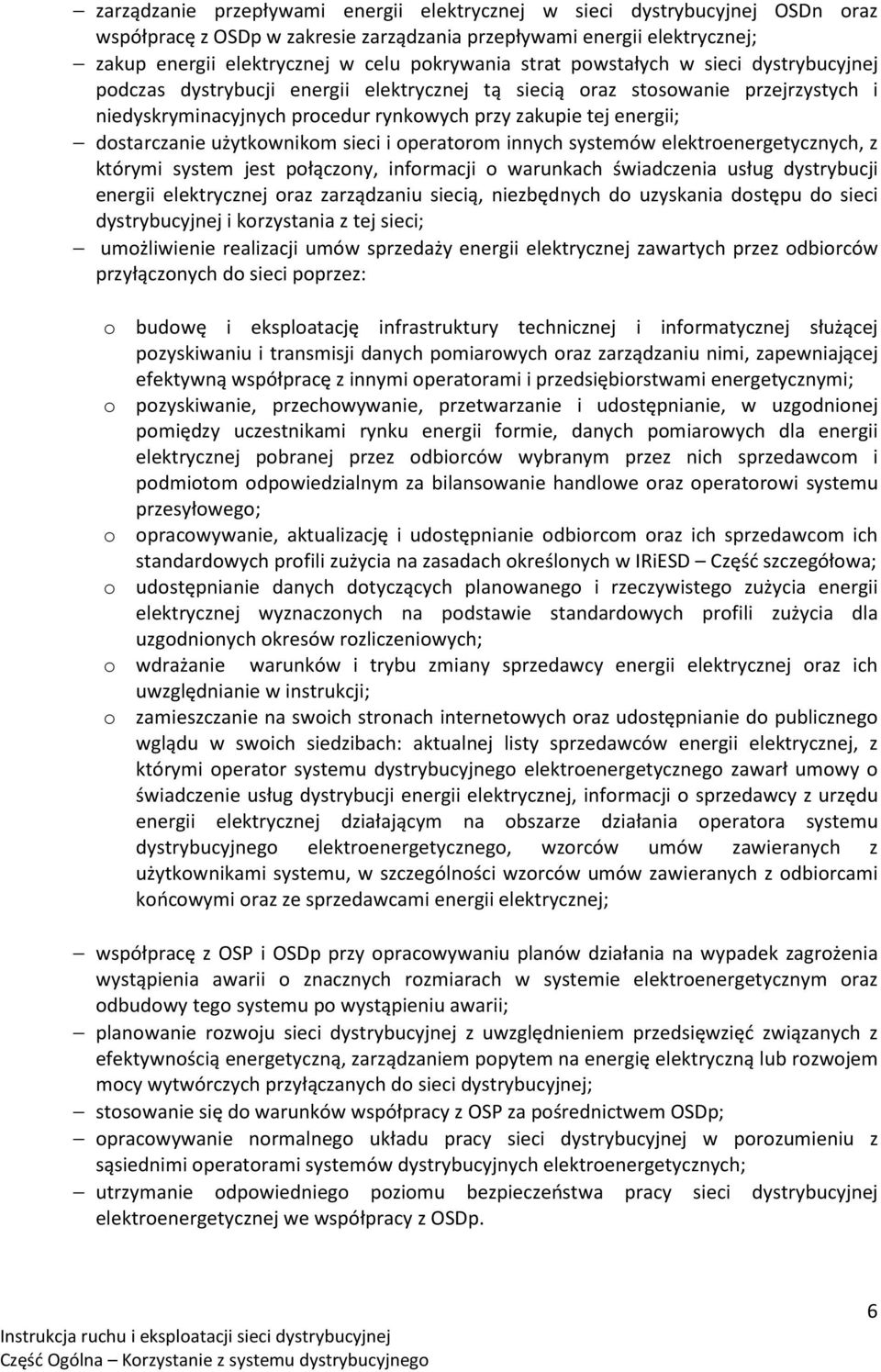

6 zarządzanie przepływami energii elektrycznej w sieci dystrybucyjnej OSDn oraz współpracę z OSDp w zakresie zarządzania przepływami energii elektrycznej; zakup energii elektrycznej w celu pokrywania strat powstałych w sieci dystrybucyjnej podczas dystrybucji energii elektrycznej tą siecią oraz stosowanie przejrzystych i niedyskryminacyjnych procedur rynkowych przy zakupie tej energii; dostarczanie użytkownikom sieci i operatorom innych systemów elektroenergetycznych, z którymi system jest połączony, informacji o warunkach świadczenia usług dystrybucji energii elektrycznej oraz zarządzaniu siecią, niezbędnych do uzyskania dostępu do sieci dystrybucyjnej i korzystania z tej sieci; umożliwienie realizacji umów sprzedaży energii elektrycznej zawartych przez odbiorców przyłączonych do sieci poprzez: o budowę i eksploatację infrastruktury technicznej i informatycznej służącej pozyskiwaniu i transmisji danych pomiarowych oraz zarządzaniu nimi, zapewniającej efektywną współpracę z innymi operatorami i przedsiębiorstwami energetycznymi; o pozyskiwanie, przechowywanie, przetwarzanie i udostępnianie, w uzgodnionej pomiędzy uczestnikami rynku energii formie, danych pomiarowych dla energii elektrycznej pobranej przez odbiorców wybranym przez nich sprzedawcom i podmiotom odpowiedzialnym za bilansowanie handlowe oraz operatorowi systemu przesyłowego; o opracowywanie, aktualizację i udostępnianie odbiorcom oraz ich sprzedawcom ich standardowych profili zużycia na zasadach określonych w IRiESD Część szczegółowa; o udostępnianie danych dotyczących planowanego i rzeczywistego zużycia energii elektrycznej wyznaczonych na podstawie standardowych profili zużycia dla uzgodnionych okresów rozliczeniowych; o wdrażanie warunków i trybu zmiany sprzedawcy energii elektrycznej oraz ich uwzględnianie w instrukcji; o zamieszczanie na swoich stronach internetowych oraz udostępnianie do publicznego wglądu w swoich siedzibach: aktualnej listy sprzedawców energii elektrycznej, z którymi operator systemu dystrybucyjnego elektroenergetycznego zawarł umowy o świadczenie usług dystrybucji energii elektrycznej, informacji o sprzedawcy z urzędu energii elektrycznej działającym na obszarze działania operatora systemu dystrybucyjnego elektroenergetycznego, wzorców umów zawieranych z użytkownikami systemu, w szczególności wzorców umów zawieranych z odbiorcami końcowymi oraz ze sprzedawcami energii elektrycznej; współpracę z OSP i OSDp przy opracowywaniu planów działania na wypadek zagrożenia wystąpienia awarii o znacznych rozmiarach w systemie elektroenergetycznym oraz odbudowy tego systemu po wystąpieniu awarii; planowanie rozwoju sieci dystrybucyjnej z uwzględnieniem przedsięwzięć związanych z efektywnością energetyczną, zarządzaniem popytem na energię elektryczną lub rozwojem mocy wytwórczych przyłączanych do sieci dystrybucyjnej; stosowanie się do warunków współpracy z OSP za pośrednictwem OSDp; opracowywanie normalnego układu pracy sieci dystrybucyjnej w porozumieniu z sąsiednimi operatorami systemów dystrybucyjnych elektroenergetycznych; utrzymanie odpowiedniego poziomu bezpieczeństwa pracy sieci dystrybucyjnej elektroenergetycznej we współpracy z OSDp. 6

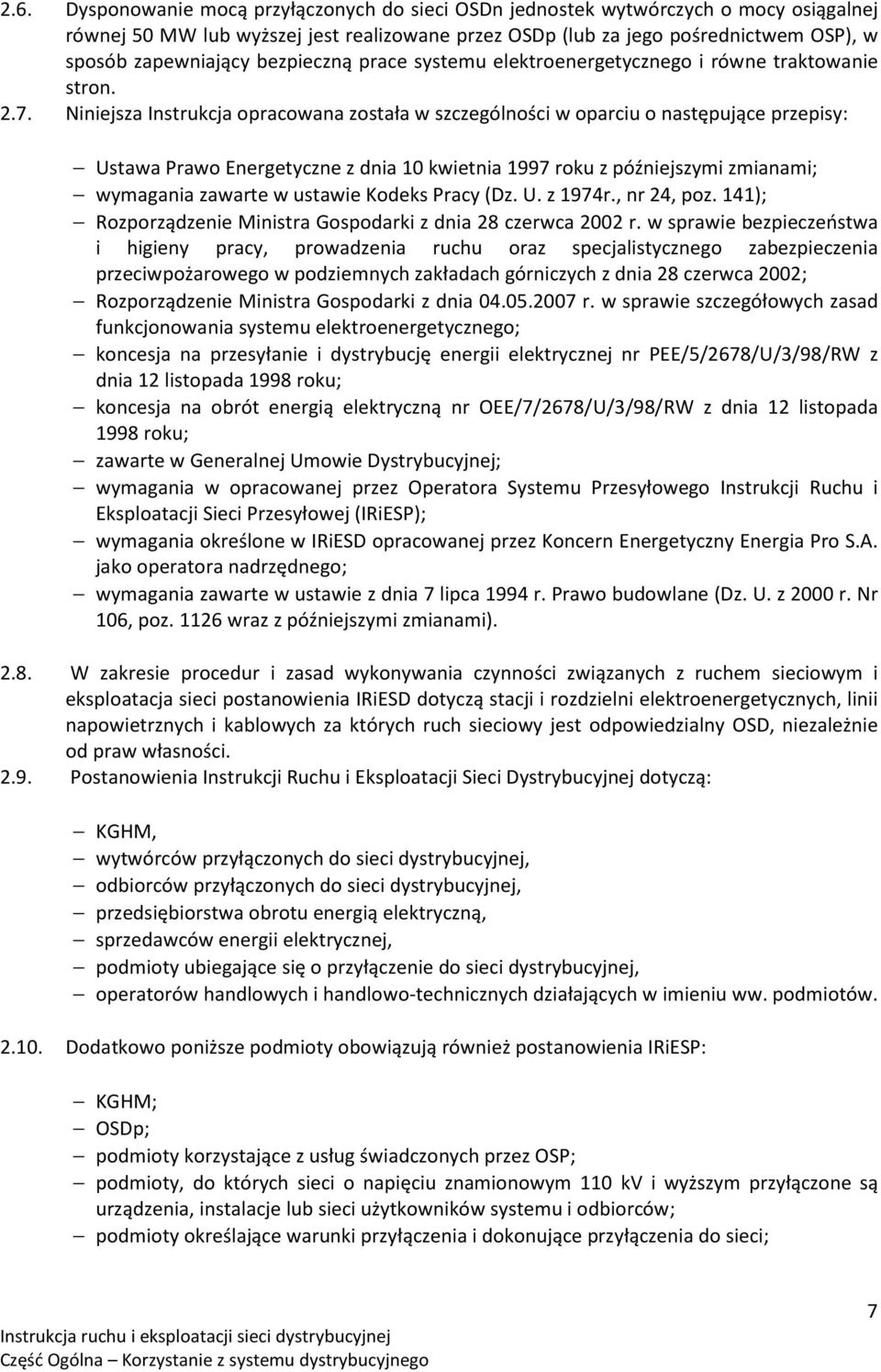

7 2.6. Dysponowanie mocą przyłączonych do sieci OSDn jednostek wytwórczych o mocy osiągalnej równej 50 MW lub wyższej jest realizowane przez OSDp (lub za jego pośrednictwem OSP), w sposób zapewniający bezpieczną prace systemu elektroenergetycznego i równe traktowanie stron Niniejsza Instrukcja opracowana została w szczególności w oparciu o następujące przepisy: Ustawa Prawo Energetyczne z dnia 10 kwietnia 1997 roku z późniejszymi zmianami; wymagania zawarte w ustawie Kodeks Pracy (Dz. U. z 1974r., nr 24, poz. 141); Rozporządzenie Ministra Gospodarki z dnia 28 czerwca 2002 r. w sprawie bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych z dnia 28 czerwca 2002; Rozporządzenie Ministra Gospodarki z dnia r. w sprawie szczegółowych zasad funkcjonowania systemu elektroenergetycznego; koncesja na przesyłanie i dystrybucję energii elektrycznej nr PEE/5/2678/U/3/98/RW z dnia 12 listopada 1998 roku; koncesja na obrót energią elektryczną nr OEE/7/2678/U/3/98/RW z dnia 12 listopada 1998 roku; zawarte w Generalnej Umowie Dystrybucyjnej; wymagania w opracowanej przez Operatora Systemu Przesyłowego Instrukcji Ruchu i Eksploatacji Sieci Przesyłowej (IRiESP); wymagania określone w IRiESD opracowanej przez Koncern Energetyczny Energia Pro S.A. jako operatora nadrzędnego; wymagania zawarte w ustawie z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz wraz z późniejszymi zmianami) W zakresie procedur i zasad wykonywania czynności związanych z ruchem sieciowym i eksploatacja sieci postanowienia IRiESD dotyczą stacji i rozdzielni elektroenergetycznych, linii napowietrznych i kablowych za których ruch sieciowy jest odpowiedzialny OSD, niezależnie od praw własności Postanowienia Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej dotyczą: KGHM, wytwórców przyłączonych do sieci dystrybucyjnej, odbiorców przyłączonych do sieci dystrybucyjnej, przedsiębiorstwa obrotu energią elektryczną, sprzedawców energii elektrycznej, podmioty ubiegające się o przyłączenie do sieci dystrybucyjnej, operatorów handlowych i handlowo-technicznych działających w imieniu ww. podmiotów Dodatkowo poniższe podmioty obowiązują również postanowienia IRiESP: KGHM; OSDp; podmioty korzystające z usług świadczonych przez OSP; podmioty, do których sieci o napięciu znamionowym 110 kv i wyższym przyłączone są urządzenia, instalacje lub sieci użytkowników systemu i odbiorców; podmioty określające warunki przyłączenia i dokonujące przyłączenia do sieci; 7

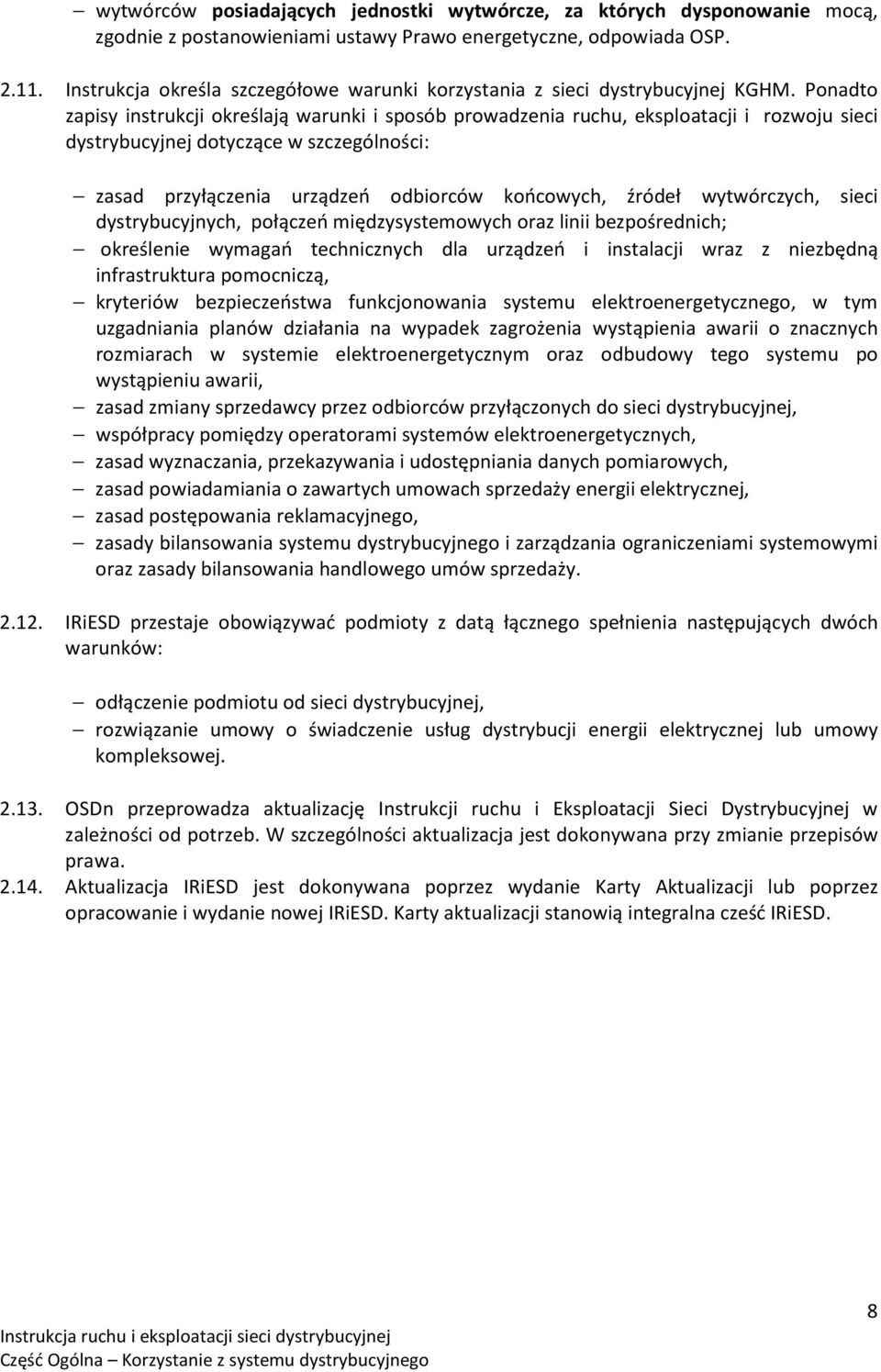

8 wytwórców posiadających jednostki wytwórcze, za których dysponowanie mocą, zgodnie z postanowieniami ustawy Prawo energetyczne, odpowiada OSP Instrukcja określa szczegółowe warunki korzystania z sieci dystrybucyjnej KGHM. Ponadto zapisy instrukcji określają warunki i sposób prowadzenia ruchu, eksploatacji i rozwoju sieci dystrybucyjnej dotyczące w szczególności: zasad przyłączenia urządzeń odbiorców końcowych, źródeł wytwórczych, sieci dystrybucyjnych, połączeń międzysystemowych oraz linii bezpośrednich; określenie wymagań technicznych dla urządzeń i instalacji wraz z niezbędną infrastruktura pomocniczą, kryteriów bezpieczeństwa funkcjonowania systemu elektroenergetycznego, w tym uzgadniania planów działania na wypadek zagrożenia wystąpienia awarii o znacznych rozmiarach w systemie elektroenergetycznym oraz odbudowy tego systemu po wystąpieniu awarii, zasad zmiany sprzedawcy przez odbiorców przyłączonych do sieci dystrybucyjnej, współpracy pomiędzy operatorami systemów elektroenergetycznych, zasad wyznaczania, przekazywania i udostępniania danych pomiarowych, zasad powiadamiania o zawartych umowach sprzedaży energii elektrycznej, zasad postępowania reklamacyjnego, zasady bilansowania systemu dystrybucyjnego i zarządzania ograniczeniami systemowymi oraz zasady bilansowania handlowego umów sprzedaży IRiESD przestaje obowiązywać podmioty z datą łącznego spełnienia następujących dwóch warunków: odłączenie podmiotu od sieci dystrybucyjnej, rozwiązanie umowy o świadczenie usług dystrybucji energii elektrycznej lub umowy kompleksowej OSDn przeprowadza aktualizację Instrukcji ruchu i Eksploatacji Sieci Dystrybucyjnej w zależności od potrzeb. W szczególności aktualizacja jest dokonywana przy zmianie przepisów prawa Aktualizacja IRiESD jest dokonywana poprzez wydanie Karty Aktualizacji lub poprzez opracowanie i wydanie nowej IRiESD. Karty aktualizacji stanowią integralna cześć IRiESD. 8

9 3. Przyłączanie nowych odbiorców i źródeł wytwórczych do sieci dystrybucyjnej KGHM 3.1. Zasady przyłączania Przyłączenie podmiotu do sieci dystrybucyjnej następuje na podstawie umowy o przyłączenie do sieci i po spełnieniu warunków przyłączenia do sieci, zwanych dalej warunkami przyłączenia. Warunki przyłączenia określa KGHM Podmioty ubiegające się o przyłączenie do sieci dzieli się na grupy, zwane dalej grupami przyłączeniowymi, według następujących kryteriów: Procedura przyłączenia grupa III podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym wyższym niż 1kV, lecz niższym niż 110kV, grupa IV podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym nie wyższym niż 1kV oraz mocy przyłączeniowej większej niż 40kW lub prądzie znamionowym zabezpieczenia przelicznikowego w torze prądowym większym niż 63A, grupa V podmioty, których urządzenia, instalacje i sieci są przyłączane bezpośrednio do sieci o napięciu znamionowym nie wyższym niż 1kV oraz mocy przyłączeniowej nie większej niż 40kW lub prądzie znamionowym zabezpieczenia przelicznikowego nie większym niż 63A, grupa VI podmioty, których urządzenia, instalacje i sieci są przyłączane do sieci poprzez tymczasowe przyłącze, które będzie, na zasadach określonych w umowie, zastąpione przyłączem docelowym, lub podmioty, których urządzenia, instalacje i sieci są przyłączane do sieci na czas określony, lecz nie dłuższy niż rok Procedura przyłączenia do sieci dystrybucyjnej obejmuje: pozyskanie przez wnioskodawcę od operatora systemu dystrybucyjnego, wniosku o określenie warunków przyłączenia złożenie przez podmiot u operatora systemu dystrybucyjnego, kompletnego wniosku o określenie warunków przyłączenia, zgodnego ze wzorem obowiązującym u danego operatora systemu dystrybucyjnego, wpłata zaliczki na poczet opłaty za przyłączenie do sieci w odniesieniu do źródeł wytwórczych energii elektrycznej w odniesieniu do których została uruchomiona procedura przyłączenia do sieci OSDn o napięciu znamionowym pow. 1 kv, o ile przewiduje to niniejsza Instrukcja lub umowa przyłączeniowa z OSDn, pisemne potwierdzenie OSDn wpływu wniosku o wydanie warunków przyłączenia wraz z wskazaniem daty wpływu, wydanie przez operatora systemu dystrybucyjnego warunków przyłączenia i projektu umowy o przyłączenie, zawarcie umowy o przyłączenie, realizację przyłącza i niezbędnej rozbudowę sieci, przeprowadzenie prób i odbiorów częściowych oraz prób końcowych i ostatecznego odbioru rozbudowanej sieci, przyłącza i przyłączanych instalacji zawarcie przez podmiot umowy sprzedaży i umowy o świadczenie usług dystrybucji lub umowy kompleksowej. 9

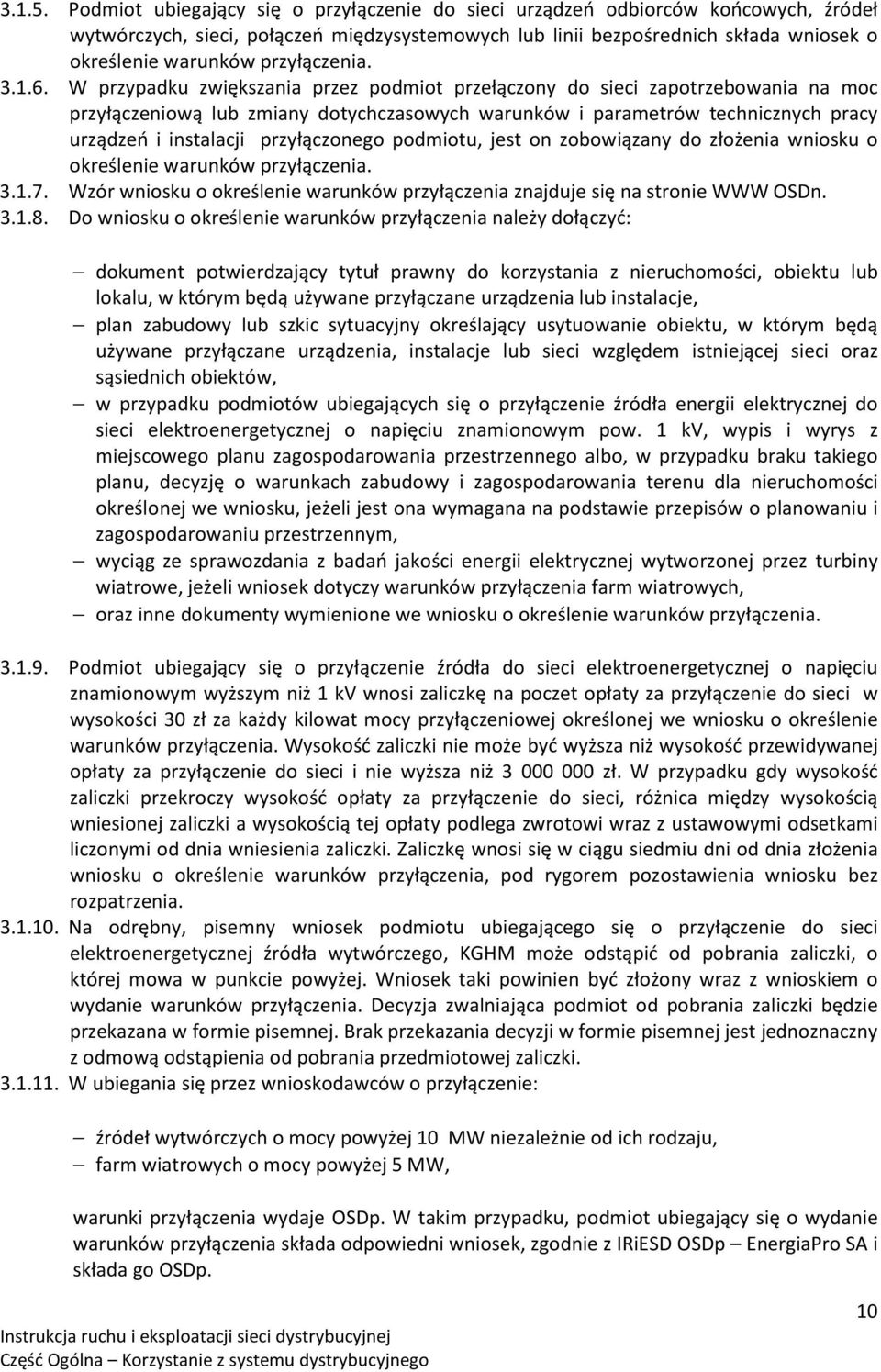

10 Podmiot ubiegający się o przyłączenie do sieci urządzeń odbiorców końcowych, źródeł wytwórczych, sieci, połączeń międzysystemowych lub linii bezpośrednich składa wniosek o określenie warunków przyłączenia W przypadku zwiększania przez podmiot przełączony do sieci zapotrzebowania na moc przyłączeniową lub zmiany dotychczasowych warunków i parametrów technicznych pracy urządzeń i instalacji przyłączonego podmiotu, jest on zobowiązany do złożenia wniosku o określenie warunków przyłączenia Wzór wniosku o określenie warunków przyłączenia znajduje się na stronie WWW OSDn Do wniosku o określenie warunków przyłączenia należy dołączyć: dokument potwierdzający tytuł prawny do korzystania z nieruchomości, obiektu lub lokalu, w którym będą używane przyłączane urządzenia lub instalacje, plan zabudowy lub szkic sytuacyjny określający usytuowanie obiektu, w którym będą używane przyłączane urządzenia, instalacje lub sieci względem istniejącej sieci oraz sąsiednich obiektów, w przypadku podmiotów ubiegających się o przyłączenie źródła energii elektrycznej do sieci elektroenergetycznej o napięciu znamionowym pow. 1 kv, wypis i wyrys z miejscowego planu zagospodarowania przestrzennego albo, w przypadku braku takiego planu, decyzję o warunkach zabudowy i zagospodarowania terenu dla nieruchomości określonej we wniosku, jeżeli jest ona wymagana na podstawie przepisów o planowaniu i zagospodarowaniu przestrzennym, wyciąg ze sprawozdania z badań jakości energii elektrycznej wytworzonej przez turbiny wiatrowe, jeżeli wniosek dotyczy warunków przyłączenia farm wiatrowych, oraz inne dokumenty wymienione we wniosku o określenie warunków przyłączenia Podmiot ubiegający się o przyłączenie źródła do sieci elektroenergetycznej o napięciu znamionowym wyższym niż 1 kv wnosi zaliczkę na poczet opłaty za przyłączenie do sieci w wysokości 30 zł za każdy kilowat mocy przyłączeniowej określonej we wniosku o określenie warunków przyłączenia. Wysokość zaliczki nie może być wyższa niż wysokość przewidywanej opłaty za przyłączenie do sieci i nie wyższa niż zł. W przypadku gdy wysokość zaliczki przekroczy wysokość opłaty za przyłączenie do sieci, różnica między wysokością wniesionej zaliczki a wysokością tej opłaty podlega zwrotowi wraz z ustawowymi odsetkami liczonymi od dnia wniesienia zaliczki. Zaliczkę wnosi się w ciągu siedmiu dni od dnia złożenia wniosku o określenie warunków przyłączenia, pod rygorem pozostawienia wniosku bez rozpatrzenia Na odrębny, pisemny wniosek podmiotu ubiegającego się o przyłączenie do sieci elektroenergetycznej źródła wytwórczego, KGHM może odstąpić od pobrania zaliczki, o której mowa w punkcie powyżej. Wniosek taki powinien być złożony wraz z wnioskiem o wydanie warunków przyłączenia. Decyzja zwalniająca podmiot od pobrania zaliczki będzie przekazana w formie pisemnej. Brak przekazania decyzji w formie pisemnej jest jednoznaczny z odmową odstąpienia od pobrania przedmiotowej zaliczki W ubiegania się przez wnioskodawców o przyłączenie: źródeł wytwórczych o mocy powyżej 10 MW niezależnie od ich rodzaju, farm wiatrowych o mocy powyżej 5 MW, warunki przyłączenia wydaje OSDp. W takim przypadku, podmiot ubiegający się o wydanie warunków przyłączenia składa odpowiedni wniosek, zgodnie z IRiESD OSDp EnergiaPro SA i składa go OSDp. 10

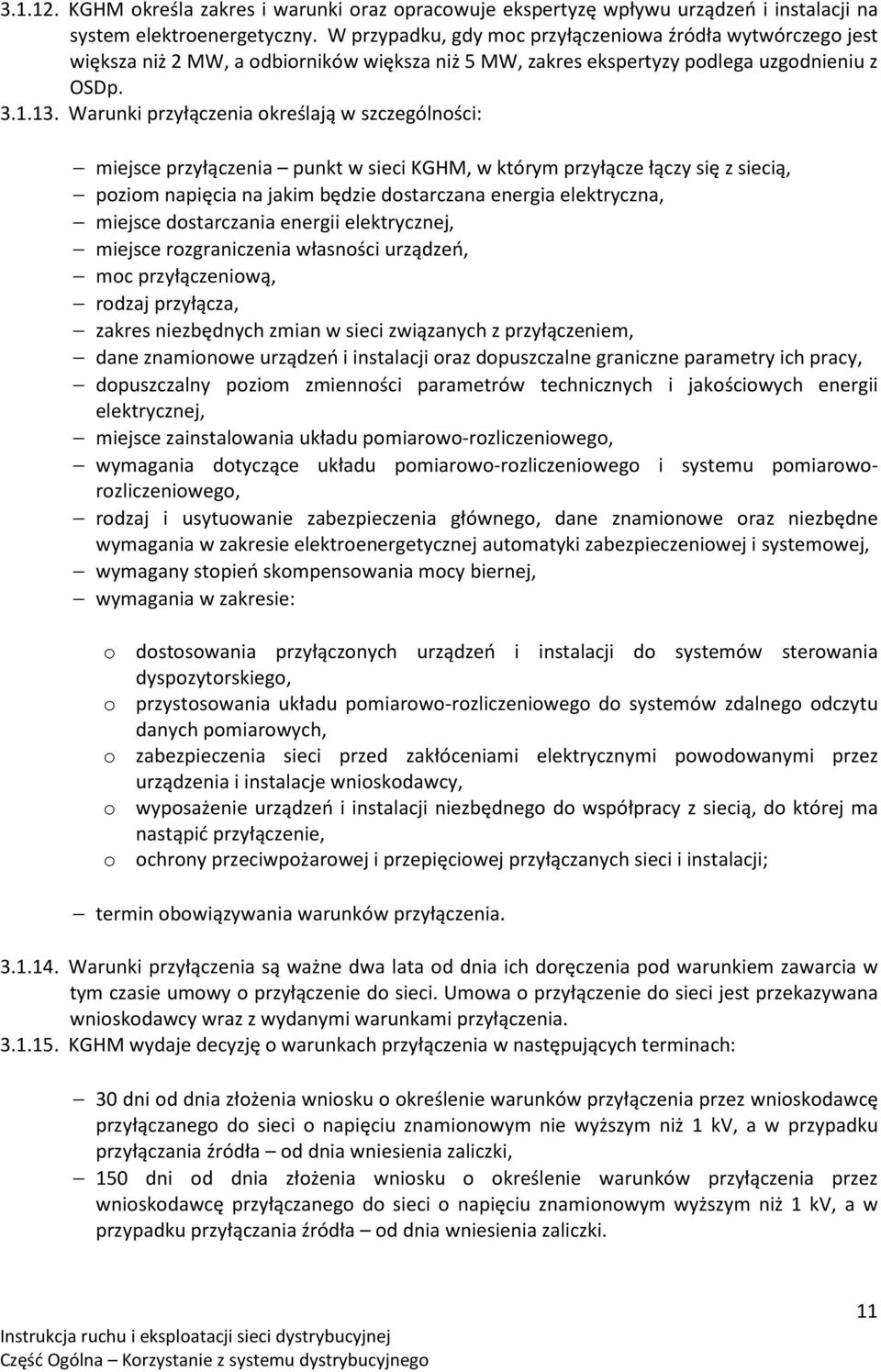

11 KGHM określa zakres i warunki oraz opracowuje ekspertyzę wpływu urządzeń i instalacji na system elektroenergetyczny. W przypadku, gdy moc przyłączeniowa źródła wytwórczego jest większa niż 2 MW, a odbiorników większa niż 5 MW, zakres ekspertyzy podlega uzgodnieniu z OSDp Warunki przyłączenia określają w szczególności: miejsce przyłączenia punkt w sieci KGHM, w którym przyłącze łączy się z siecią, poziom napięcia na jakim będzie dostarczana energia elektryczna, miejsce dostarczania energii elektrycznej, miejsce rozgraniczenia własności urządzeń, moc przyłączeniową, rodzaj przyłącza, zakres niezbędnych zmian w sieci związanych z przyłączeniem, dane znamionowe urządzeń i instalacji oraz dopuszczalne graniczne parametry ich pracy, dopuszczalny poziom zmienności parametrów technicznych i jakościowych energii elektrycznej, miejsce zainstalowania układu pomiarowo-rozliczeniowego, wymagania dotyczące układu pomiarowo-rozliczeniowego i systemu pomiaroworozliczeniowego, rodzaj i usytuowanie zabezpieczenia głównego, dane znamionowe oraz niezbędne wymagania w zakresie elektroenergetycznej automatyki zabezpieczeniowej i systemowej, wymagany stopień skompensowania mocy biernej, wymagania w zakresie: o dostosowania przyłączonych urządzeń i instalacji do systemów sterowania dyspozytorskiego, o przystosowania układu pomiarowo-rozliczeniowego do systemów zdalnego odczytu danych pomiarowych, o zabezpieczenia sieci przed zakłóceniami elektrycznymi powodowanymi przez urządzenia i instalacje wnioskodawcy, o wyposażenie urządzeń i instalacji niezbędnego do współpracy z siecią, do której ma nastąpić przyłączenie, o ochrony przeciwpożarowej i przepięciowej przyłączanych sieci i instalacji; termin obowiązywania warunków przyłączenia Warunki przyłączenia są ważne dwa lata od dnia ich doręczenia pod warunkiem zawarcia w tym czasie umowy o przyłączenie do sieci. Umowa o przyłączenie do sieci jest przekazywana wnioskodawcy wraz z wydanymi warunkami przyłączenia KGHM wydaje decyzję o warunkach przyłączenia w następujących terminach: 30 dni od dnia złożenia wniosku o określenie warunków przyłączenia przez wnioskodawcę przyłączanego do sieci o napięciu znamionowym nie wyższym niż 1 kv, a w przypadku przyłączania źródła od dnia wniesienia zaliczki, 150 dni od dnia złożenia wniosku o określenie warunków przyłączenia przez wnioskodawcę przyłączanego do sieci o napięciu znamionowym wyższym niż 1 kv, a w przypadku przyłączania źródła od dnia wniesienia zaliczki. 11

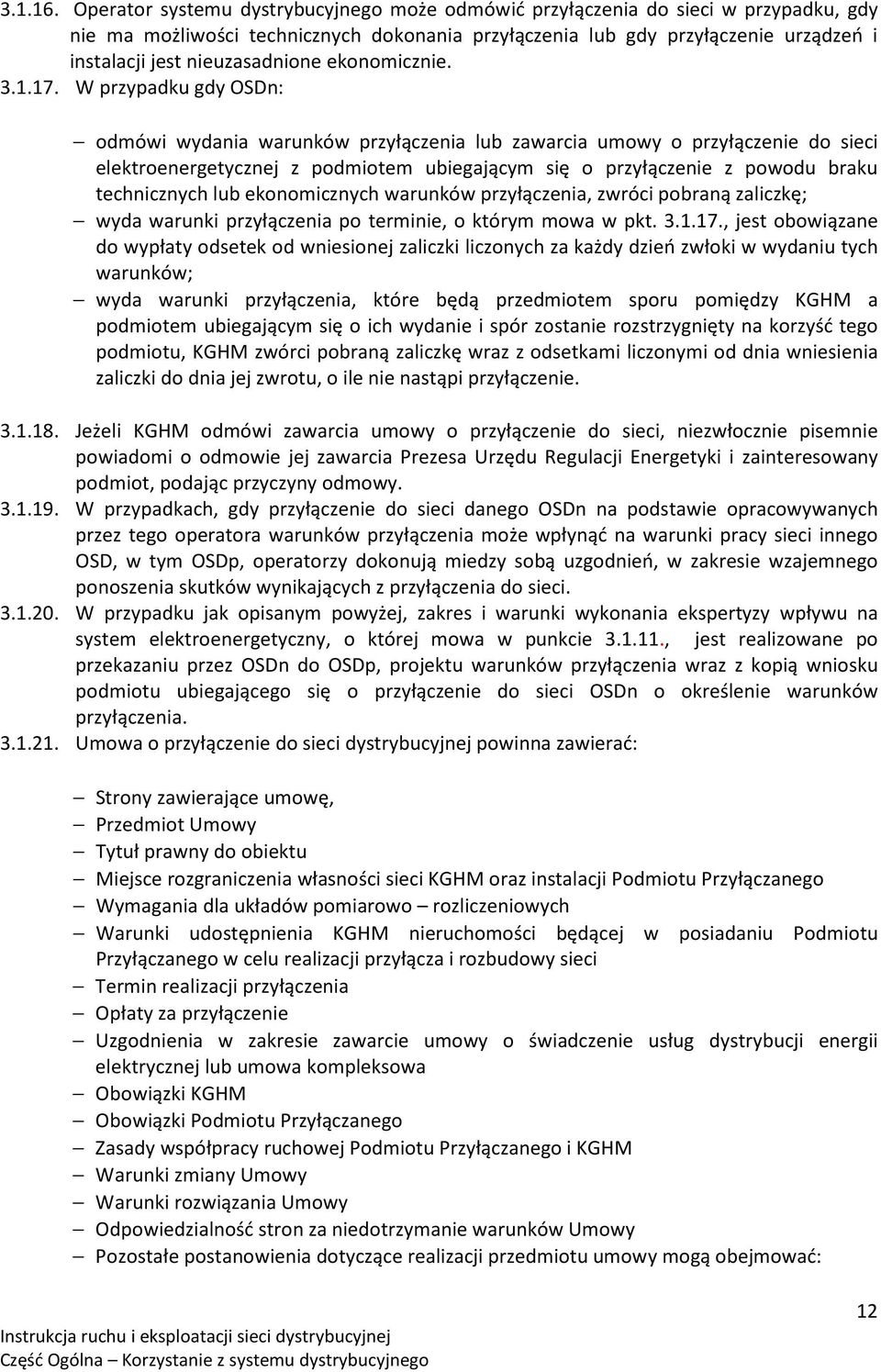

12 Operator systemu dystrybucyjnego może odmówić przyłączenia do sieci w przypadku, gdy nie ma możliwości technicznych dokonania przyłączenia lub gdy przyłączenie urządzeń i instalacji jest nieuzasadnione ekonomicznie W przypadku gdy OSDn: odmówi wydania warunków przyłączenia lub zawarcia umowy o przyłączenie do sieci elektroenergetycznej z podmiotem ubiegającym się o przyłączenie z powodu braku technicznych lub ekonomicznych warunków przyłączenia, zwróci pobraną zaliczkę; wyda warunki przyłączenia po terminie, o którym mowa w pkt , jest obowiązane do wypłaty odsetek od wniesionej zaliczki liczonych za każdy dzień zwłoki w wydaniu tych warunków; wyda warunki przyłączenia, które będą przedmiotem sporu pomiędzy KGHM a podmiotem ubiegającym się o ich wydanie i spór zostanie rozstrzygnięty na korzyść tego podmiotu, KGHM zwórci pobraną zaliczkę wraz z odsetkami liczonymi od dnia wniesienia zaliczki do dnia jej zwrotu, o ile nie nastąpi przyłączenie Jeżeli KGHM odmówi zawarcia umowy o przyłączenie do sieci, niezwłocznie pisemnie powiadomi o odmowie jej zawarcia Prezesa Urzędu Regulacji Energetyki i zainteresowany podmiot, podając przyczyny odmowy W przypadkach, gdy przyłączenie do sieci danego OSDn na podstawie opracowywanych przez tego operatora warunków przyłączenia może wpłynąć na warunki pracy sieci innego OSD, w tym OSDp, operatorzy dokonują miedzy sobą uzgodnień, w zakresie wzajemnego ponoszenia skutków wynikających z przyłączenia do sieci W przypadku jak opisanym powyżej, zakres i warunki wykonania ekspertyzy wpływu na system elektroenergetyczny, o której mowa w punkcie , jest realizowane po przekazaniu przez OSDn do OSDp, projektu warunków przyłączenia wraz z kopią wniosku podmiotu ubiegającego się o przyłączenie do sieci OSDn o określenie warunków przyłączenia Umowa o przyłączenie do sieci dystrybucyjnej powinna zawierać: Strony zawierające umowę, Przedmiot Umowy Tytuł prawny do obiektu Miejsce rozgraniczenia własności sieci KGHM oraz instalacji Podmiotu Przyłączanego Wymagania dla układów pomiarowo rozliczeniowych Warunki udostępnienia KGHM nieruchomości będącej w posiadaniu Podmiotu Przyłączanego w celu realizacji przyłącza i rozbudowy sieci Termin realizacji przyłączenia Opłaty za przyłączenie Uzgodnienia w zakresie zawarcie umowy o świadczenie usług dystrybucji energii elektrycznej lub umowa kompleksowa Obowiązki KGHM Obowiązki Podmiotu Przyłączanego Zasady współpracy ruchowej Podmiotu Przyłączanego i KGHM Warunki zmiany Umowy Warunki rozwiązania Umowy Odpowiedzialność stron za niedotrzymanie warunków Umowy Pozostałe postanowienia dotyczące realizacji przedmiotu umowy mogą obejmować: 12

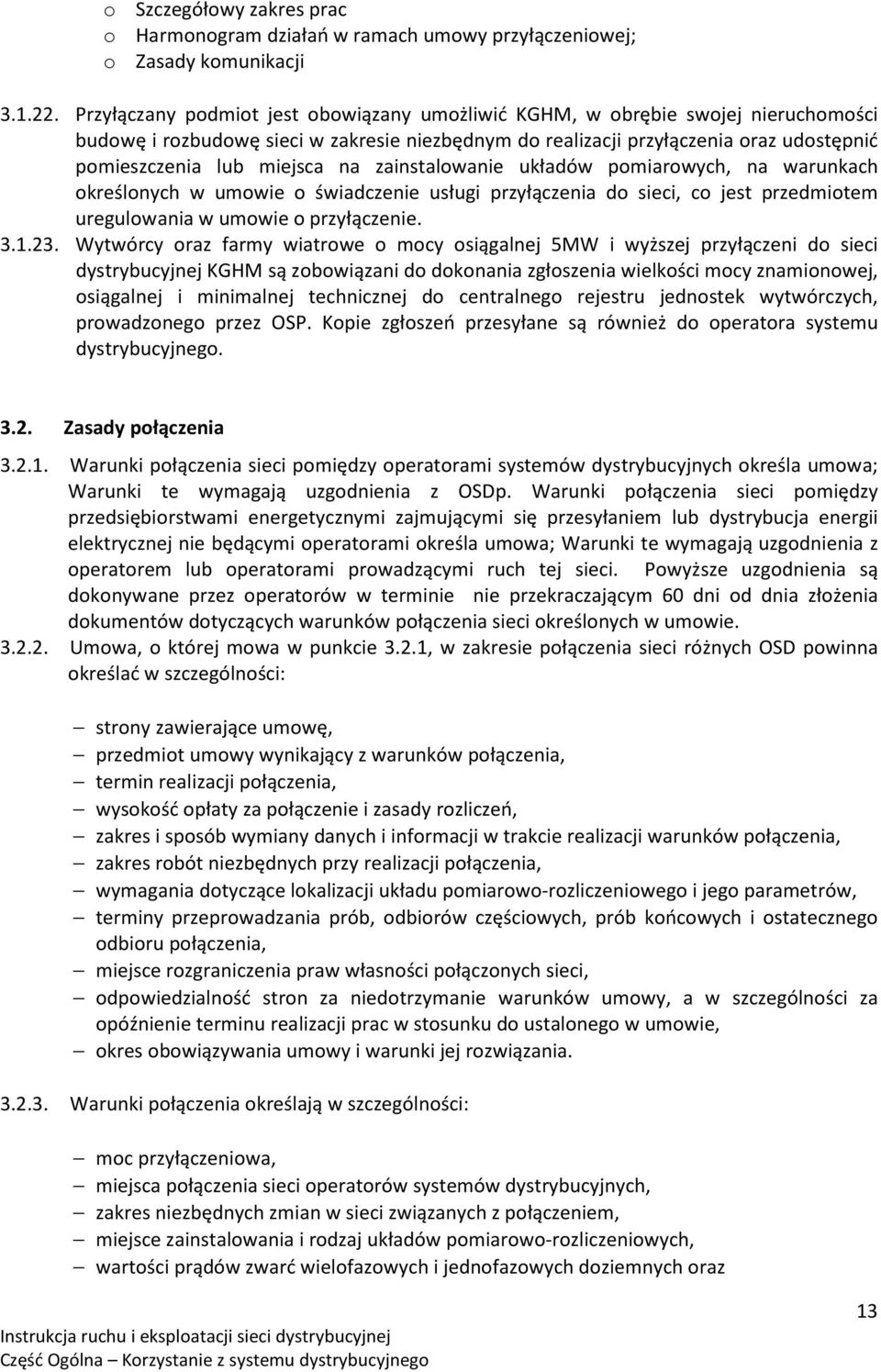

13 o Szczegółowy zakres prac o Harmonogram działań w ramach umowy przyłączeniowej; o Zasady komunikacji Przyłączany podmiot jest obowiązany umożliwić KGHM, w obrębie swojej nieruchomości budowę i rozbudowę sieci w zakresie niezbędnym do realizacji przyłączenia oraz udostępnić pomieszczenia lub miejsca na zainstalowanie układów pomiarowych, na warunkach określonych w umowie o świadczenie usługi przyłączenia do sieci, co jest przedmiotem uregulowania w umowie o przyłączenie Wytwórcy oraz farmy wiatrowe o mocy osiągalnej 5MW i wyższej przyłączeni do sieci dystrybucyjnej KGHM są zobowiązani do dokonania zgłoszenia wielkości mocy znamionowej, osiągalnej i minimalnej technicznej do centralnego rejestru jednostek wytwórczych, prowadzonego przez OSP. Kopie zgłoszeń przesyłane są również do operatora systemu dystrybucyjnego Zasady połączenia Warunki połączenia sieci pomiędzy operatorami systemów dystrybucyjnych określa umowa; Warunki te wymagają uzgodnienia z OSDp. Warunki połączenia sieci pomiędzy przedsiębiorstwami energetycznymi zajmującymi się przesyłaniem lub dystrybucja energii elektrycznej nie będącymi operatorami określa umowa; Warunki te wymagają uzgodnienia z operatorem lub operatorami prowadzącymi ruch tej sieci. Powyższe uzgodnienia są dokonywane przez operatorów w terminie nie przekraczającym 60 dni od dnia złożenia dokumentów dotyczących warunków połączenia sieci określonych w umowie Umowa, o której mowa w punkcie 3.2.1, w zakresie połączenia sieci różnych OSD powinna określać w szczególności: strony zawierające umowę, przedmiot umowy wynikający z warunków połączenia, termin realizacji połączenia, wysokość opłaty za połączenie i zasady rozliczeń, zakres i sposób wymiany danych i informacji w trakcie realizacji warunków połączenia, zakres robót niezbędnych przy realizacji połączenia, wymagania dotyczące lokalizacji układu pomiarowo-rozliczeniowego i jego parametrów, terminy przeprowadzania prób, odbiorów częściowych, prób końcowych i ostatecznego odbioru połączenia, miejsce rozgraniczenia praw własności połączonych sieci, odpowiedzialność stron za niedotrzymanie warunków umowy, a w szczególności za opóźnienie terminu realizacji prac w stosunku do ustalonego w umowie, okres obowiązywania umowy i warunki jej rozwiązania Warunki połączenia określają w szczególności: moc przyłączeniowa, miejsca połączenia sieci operatorów systemów dystrybucyjnych, zakres niezbędnych zmian w sieci związanych z połączeniem, miejsce zainstalowania i rodzaj układów pomiarowo-rozliczeniowych, wartości prądów zwarć wielofazowych i jednofazowych doziemnych oraz 13

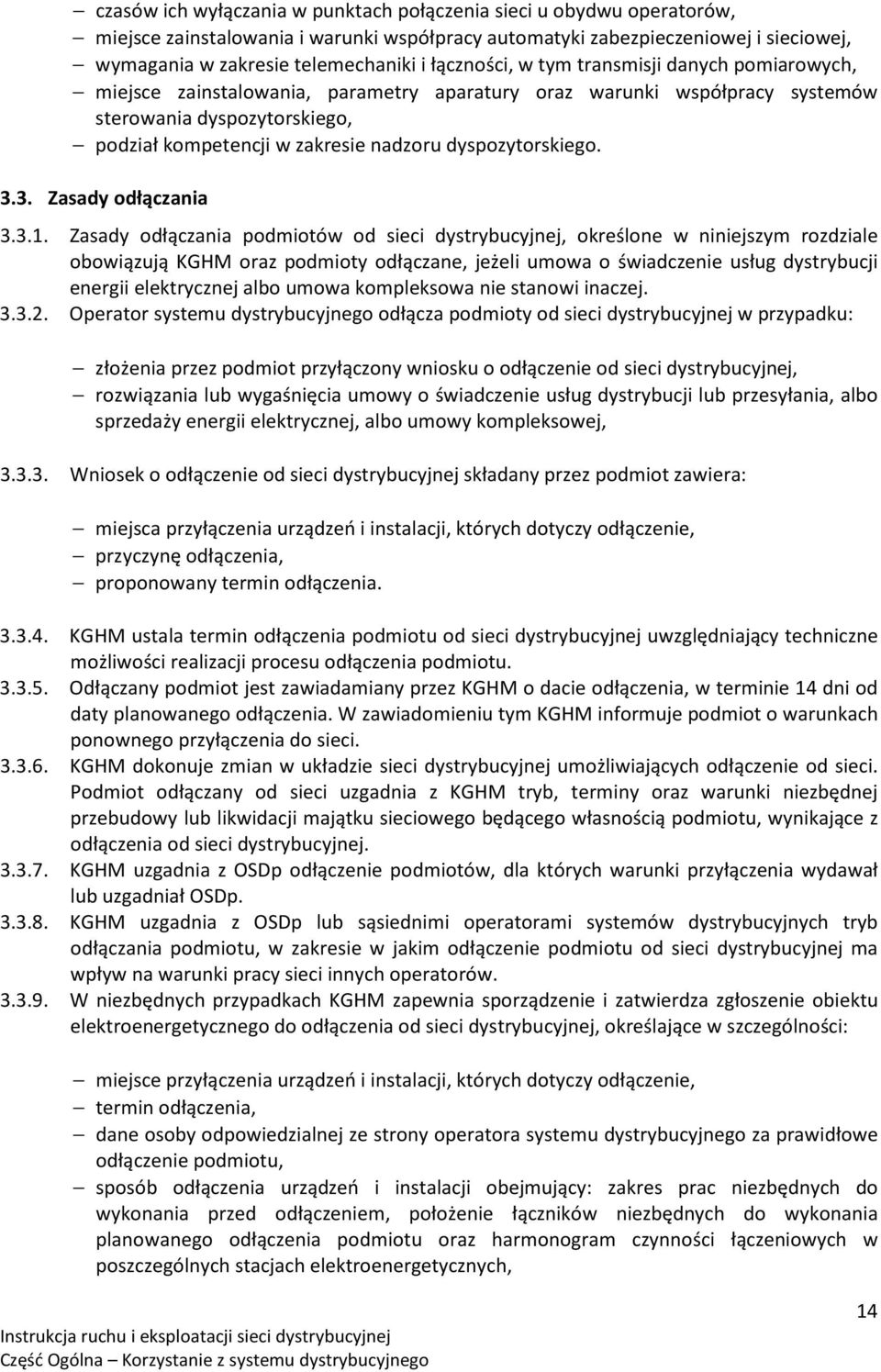

14 czasów ich wyłączania w punktach połączenia sieci u obydwu operatorów, miejsce zainstalowania i warunki współpracy automatyki zabezpieczeniowej i sieciowej, wymagania w zakresie telemechaniki i łączności, w tym transmisji danych pomiarowych, miejsce zainstalowania, parametry aparatury oraz warunki współpracy systemów sterowania dyspozytorskiego, podział kompetencji w zakresie nadzoru dyspozytorskiego Zasady odłączania Zasady odłączania podmiotów od sieci dystrybucyjnej, określone w niniejszym rozdziale obowiązują KGHM oraz podmioty odłączane, jeżeli umowa o świadczenie usług dystrybucji energii elektrycznej albo umowa kompleksowa nie stanowi inaczej Operator systemu dystrybucyjnego odłącza podmioty od sieci dystrybucyjnej w przypadku: złożenia przez podmiot przyłączony wniosku o odłączenie od sieci dystrybucyjnej, rozwiązania lub wygaśnięcia umowy o świadczenie usług dystrybucji lub przesyłania, albo sprzedaży energii elektrycznej, albo umowy kompleksowej, Wniosek o odłączenie od sieci dystrybucyjnej składany przez podmiot zawiera: miejsca przyłączenia urządzeń i instalacji, których dotyczy odłączenie, przyczynę odłączenia, proponowany termin odłączenia KGHM ustala termin odłączenia podmiotu od sieci dystrybucyjnej uwzględniający techniczne możliwości realizacji procesu odłączenia podmiotu Odłączany podmiot jest zawiadamiany przez KGHM o dacie odłączenia, w terminie 14 dni od daty planowanego odłączenia. W zawiadomieniu tym KGHM informuje podmiot o warunkach ponownego przyłączenia do sieci KGHM dokonuje zmian w układzie sieci dystrybucyjnej umożliwiających odłączenie od sieci. Podmiot odłączany od sieci uzgadnia z KGHM tryb, terminy oraz warunki niezbędnej przebudowy lub likwidacji majątku sieciowego będącego własnością podmiotu, wynikające z odłączenia od sieci dystrybucyjnej KGHM uzgadnia z OSDp odłączenie podmiotów, dla których warunki przyłączenia wydawał lub uzgadniał OSDp KGHM uzgadnia z OSDp lub sąsiednimi operatorami systemów dystrybucyjnych tryb odłączania podmiotu, w zakresie w jakim odłączenie podmiotu od sieci dystrybucyjnej ma wpływ na warunki pracy sieci innych operatorów W niezbędnych przypadkach KGHM zapewnia sporządzenie i zatwierdza zgłoszenie obiektu elektroenergetycznego do odłączenia od sieci dystrybucyjnej, określające w szczególności: miejsce przyłączenia urządzeń i instalacji, których dotyczy odłączenie, termin odłączenia, dane osoby odpowiedzialnej ze strony operatora systemu dystrybucyjnego za prawidłowe odłączenie podmiotu, sposób odłączenia urządzeń i instalacji obejmujący: zakres prac niezbędnych do wykonania przed odłączeniem, położenie łączników niezbędnych do wykonania planowanego odłączenia podmiotu oraz harmonogram czynności łączeniowych w poszczególnych stacjach elektroenergetycznych, 14

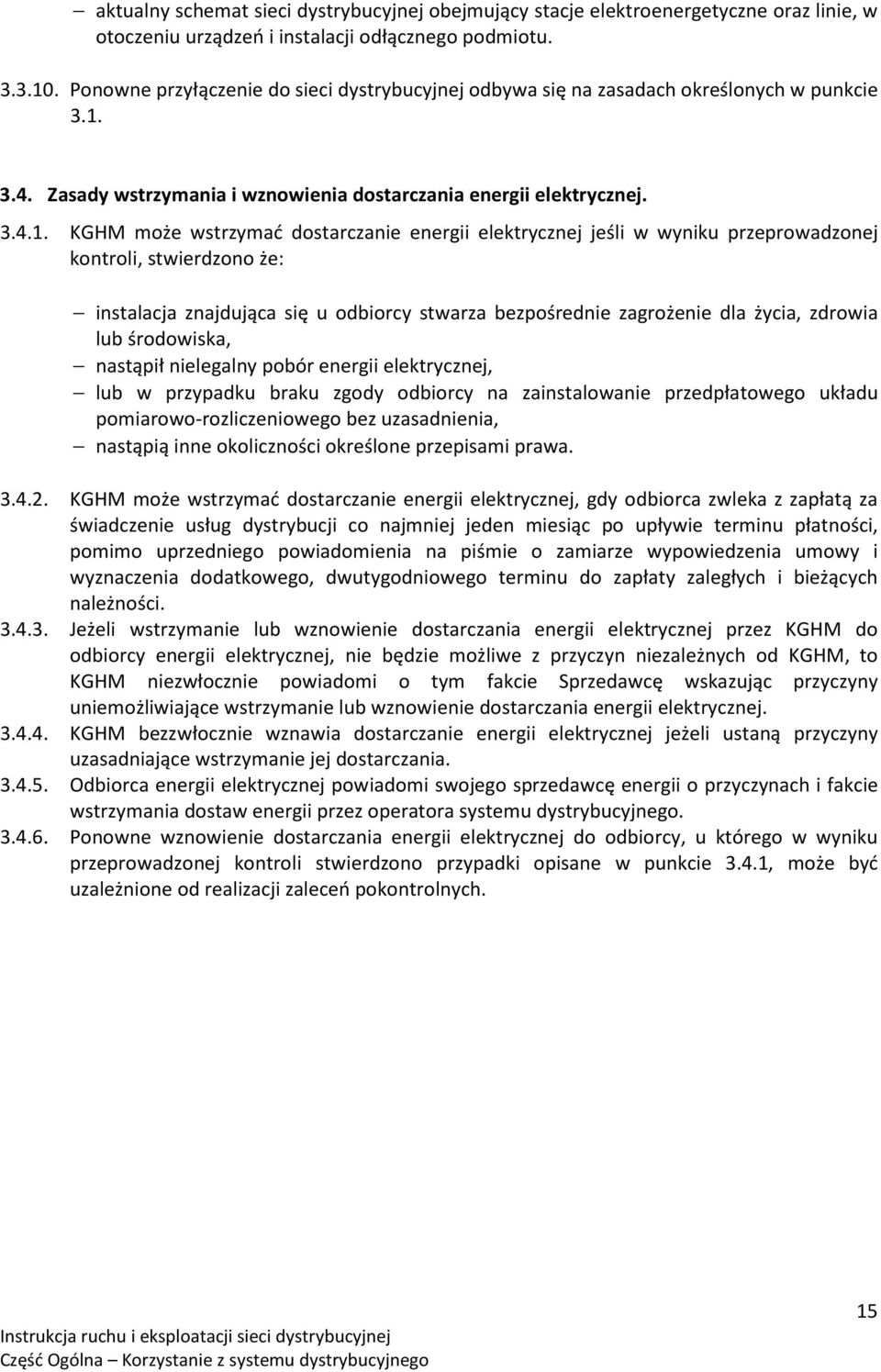

15 aktualny schemat sieci dystrybucyjnej obejmujący stacje elektroenergetyczne oraz linie, w otoczeniu urządzeń i instalacji odłącznego podmiotu Ponowne przyłączenie do sieci dystrybucyjnej odbywa się na zasadach określonych w punkcie Zasady wstrzymania i wznowienia dostarczania energii elektrycznej KGHM może wstrzymać dostarczanie energii elektrycznej jeśli w wyniku przeprowadzonej kontroli, stwierdzono że: instalacja znajdująca się u odbiorcy stwarza bezpośrednie zagrożenie dla życia, zdrowia lub środowiska, nastąpił nielegalny pobór energii elektrycznej, lub w przypadku braku zgody odbiorcy na zainstalowanie przedpłatowego układu pomiarowo-rozliczeniowego bez uzasadnienia, nastąpią inne okoliczności określone przepisami prawa KGHM może wstrzymać dostarczanie energii elektrycznej, gdy odbiorca zwleka z zapłatą za świadczenie usług dystrybucji co najmniej jeden miesiąc po upływie terminu płatności, pomimo uprzedniego powiadomienia na piśmie o zamiarze wypowiedzenia umowy i wyznaczenia dodatkowego, dwutygodniowego terminu do zapłaty zaległych i bieżących należności Jeżeli wstrzymanie lub wznowienie dostarczania energii elektrycznej przez KGHM do odbiorcy energii elektrycznej, nie będzie możliwe z przyczyn niezależnych od KGHM, to KGHM niezwłocznie powiadomi o tym fakcie Sprzedawcę wskazując przyczyny uniemożliwiające wstrzymanie lub wznowienie dostarczania energii elektrycznej KGHM bezzwłocznie wznawia dostarczanie energii elektrycznej jeżeli ustaną przyczyny uzasadniające wstrzymanie jej dostarczania Odbiorca energii elektrycznej powiadomi swojego sprzedawcę energii o przyczynach i fakcie wstrzymania dostaw energii przez operatora systemu dystrybucyjnego Ponowne wznowienie dostarczania energii elektrycznej do odbiorcy, u którego w wyniku przeprowadzonej kontroli stwierdzono przypadki opisane w punkcie 3.4.1, może być uzależnione od realizacji zaleceń pokontrolnych. 15

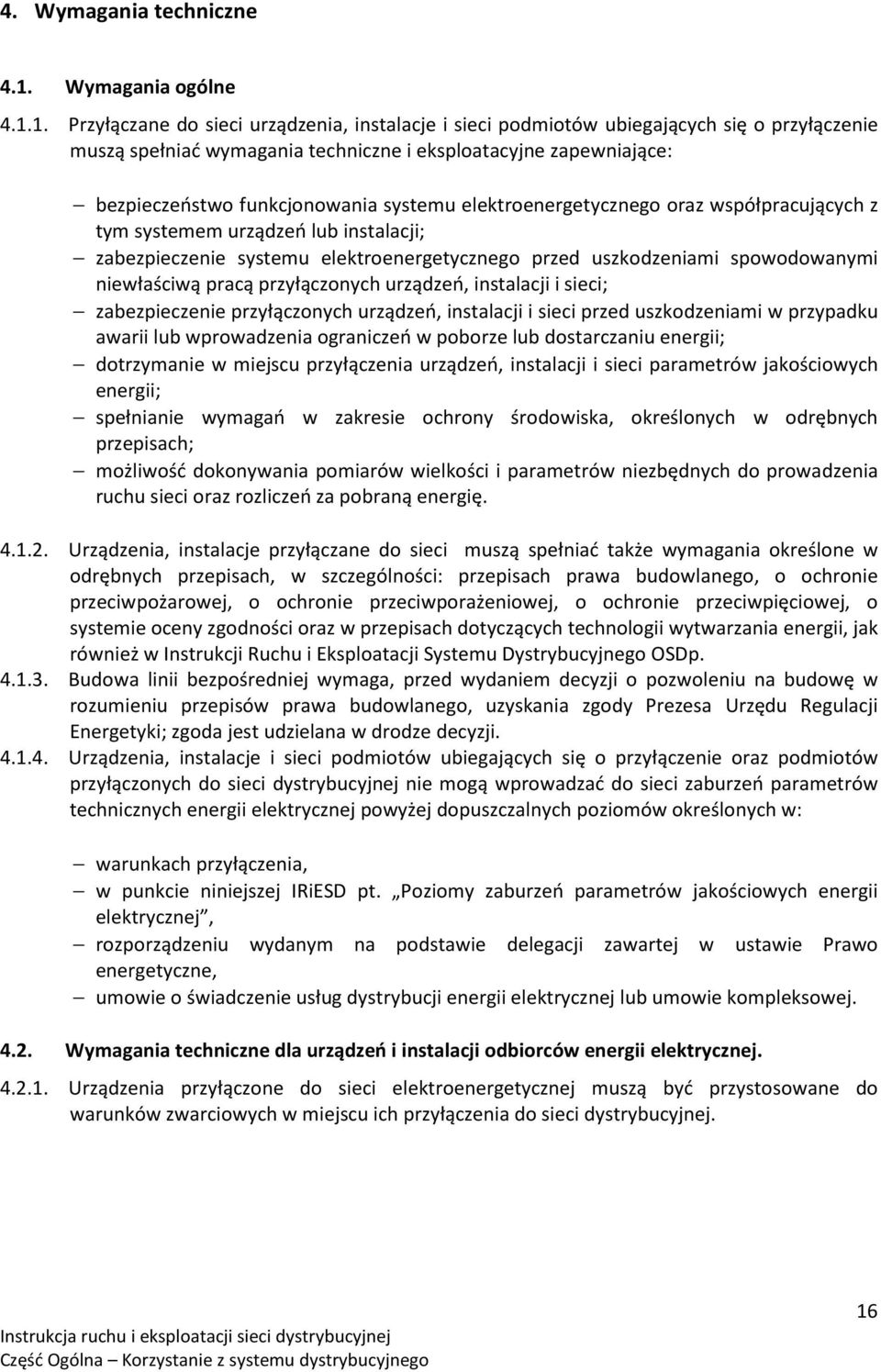

16 4. Wymagania techniczne 4.1. Wymagania ogólne Przyłączane do sieci urządzenia, instalacje i sieci podmiotów ubiegających się o przyłączenie muszą spełniać wymagania techniczne i eksploatacyjne zapewniające: bezpieczeństwo funkcjonowania systemu elektroenergetycznego oraz współpracujących z tym systemem urządzeń lub instalacji; zabezpieczenie systemu elektroenergetycznego przed uszkodzeniami spowodowanymi niewłaściwą pracą przyłączonych urządzeń, instalacji i sieci; zabezpieczenie przyłączonych urządzeń, instalacji i sieci przed uszkodzeniami w przypadku awarii lub wprowadzenia ograniczeń w poborze lub dostarczaniu energii; dotrzymanie w miejscu przyłączenia urządzeń, instalacji i sieci parametrów jakościowych energii; spełnianie wymagań w zakresie ochrony środowiska, określonych w odrębnych przepisach; możliwość dokonywania pomiarów wielkości i parametrów niezbędnych do prowadzenia ruchu sieci oraz rozliczeń za pobraną energię Urządzenia, instalacje przyłączane do sieci muszą spełniać także wymagania określone w odrębnych przepisach, w szczególności: przepisach prawa budowlanego, o ochronie przeciwpożarowej, o ochronie przeciwporażeniowej, o ochronie przeciwpięciowej, o systemie oceny zgodności oraz w przepisach dotyczących technologii wytwarzania energii, jak również w Instrukcji Ruchu i Eksploatacji Systemu Dystrybucyjnego OSDp Budowa linii bezpośredniej wymaga, przed wydaniem decyzji o pozwoleniu na budowę w rozumieniu przepisów prawa budowlanego, uzyskania zgody Prezesa Urzędu Regulacji Energetyki; zgoda jest udzielana w drodze decyzji Urządzenia, instalacje i sieci podmiotów ubiegających się o przyłączenie oraz podmiotów przyłączonych do sieci dystrybucyjnej nie mogą wprowadzać do sieci zaburzeń parametrów technicznych energii elektrycznej powyżej dopuszczalnych poziomów określonych w: warunkach przyłączenia, w punkcie niniejszej IRiESD pt. Poziomy zaburzeń parametrów jakościowych energii elektrycznej, rozporządzeniu wydanym na podstawie delegacji zawartej w ustawie Prawo energetyczne, umowie o świadczenie usług dystrybucji energii elektrycznej lub umowie kompleksowej Wymagania techniczne dla urządzeń i instalacji odbiorców energii elektrycznej Urządzenia przyłączone do sieci elektroenergetycznej muszą być przystosowane do warunków zwarciowych w miejscu ich przyłączenia do sieci dystrybucyjnej. 16

17 KGHM określa warunki stosowania elektroenergetycznej automatyki zabezpieczeniowej przez podmioty przyłączone do sieci SN i nn, przy czym dla zapewnienia bezpiecznej pracy sieci dystrybucyjnej nastawienia elektroenergetycznej automatyki zabezpieczeniowej w koordynowanej sieci SN są akceptowane przez OSDp. KGHM określa indywidualnie rodzaj lub warunki współpracy automatyk i zabezpieczeń oraz środków ochrony przeciwporażeniowej stosowanych przez podmioty przyłączone do sieci SN i nn, przy wydaniu lub zmianie warunków przyłączenia oraz przy zmianie warunków pracy sieci dystrybucyjnej. KGHM jest odpowiedzialny za koordynację nastawień zabezpieczeń z OSDp Wymagania techniczne dla jednostek wytwórczych Wymagania techniczne dla jednostek wytwórczych określa IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Wymagania techniczne dla farm wiatrowych Wymagania techniczne dla farm wiatrowych określa w IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Wymagania techniczne dla połączeń międzysystemowych oraz linii bezpośrednich Wymagania techniczne dla linii bezpośrednich określa w IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego KGHM może określić w warunkach przyłączenia inne lub dodatkowe wymagania techniczne związane z przyłączaniem linii bezpośrednich niż określone powyżej Wymagania techniczne dla układów elektroenergetycznej automatyki zabezpieczeniowej i urządzeń współpracujących Wymagania techniczne dla układów elektroenergetycznej automatyki zabezpieczeniowej i urządzeń współpracujących określa w IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego KGHM określa indywidualnie rodzaj lub warunki współpracy automatyk i zabezpieczeń oraz środków ochrony przeciwporażeniowej stosowanych przez podmioty przyłączone do sieci SN i nn, przy wydaniu lub zmianie warunków przyłączenia oraz przy zmianie warunków pracy sieci dystrybucyjnej. 17

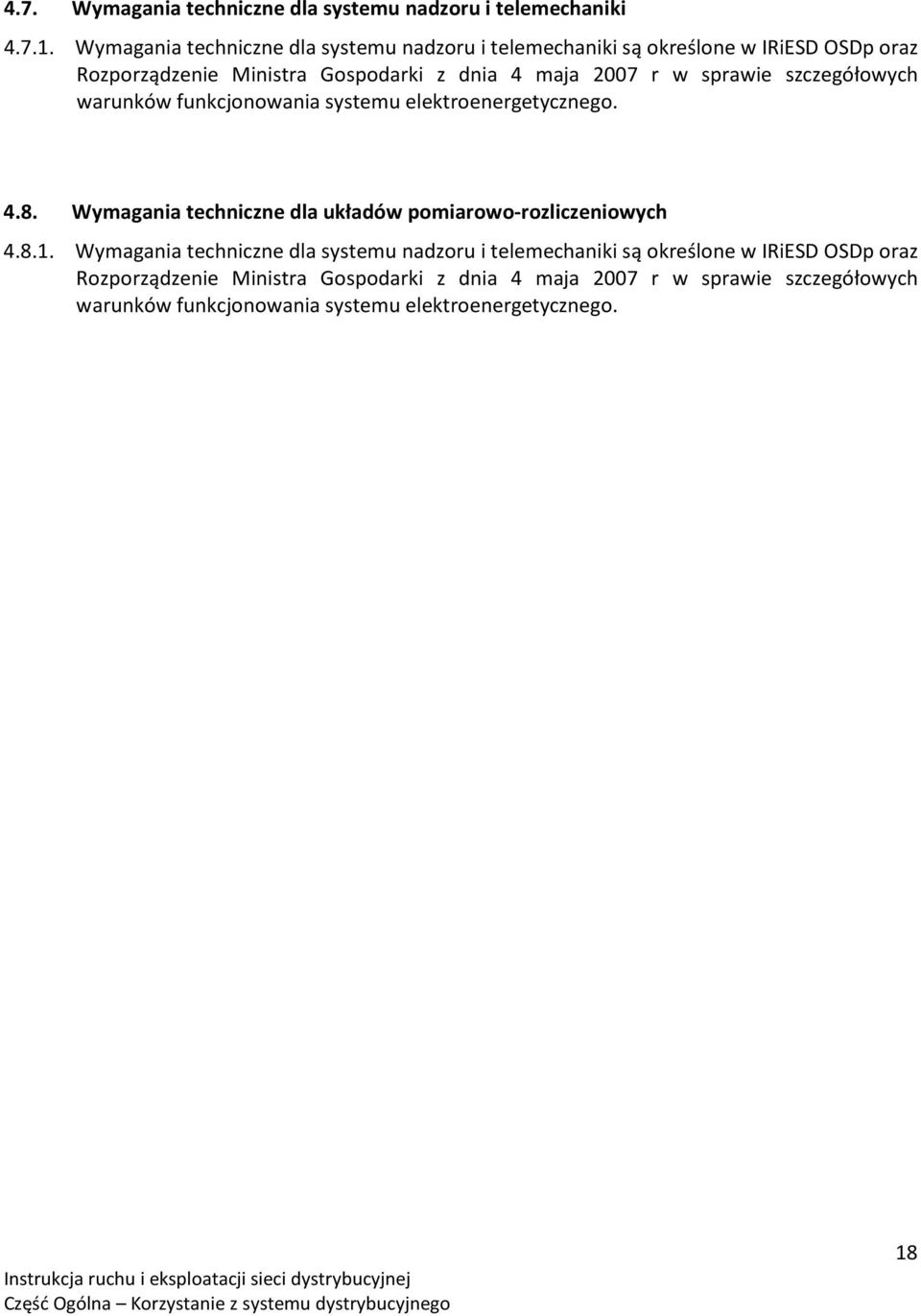

18 4.7. Wymagania techniczne dla systemu nadzoru i telemechaniki Wymagania techniczne dla systemu nadzoru i telemechaniki są określone w IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Wymagania techniczne dla układów pomiarowo-rozliczeniowych Wymagania techniczne dla systemu nadzoru i telemechaniki są określone w IRiESD OSDp oraz Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. 18

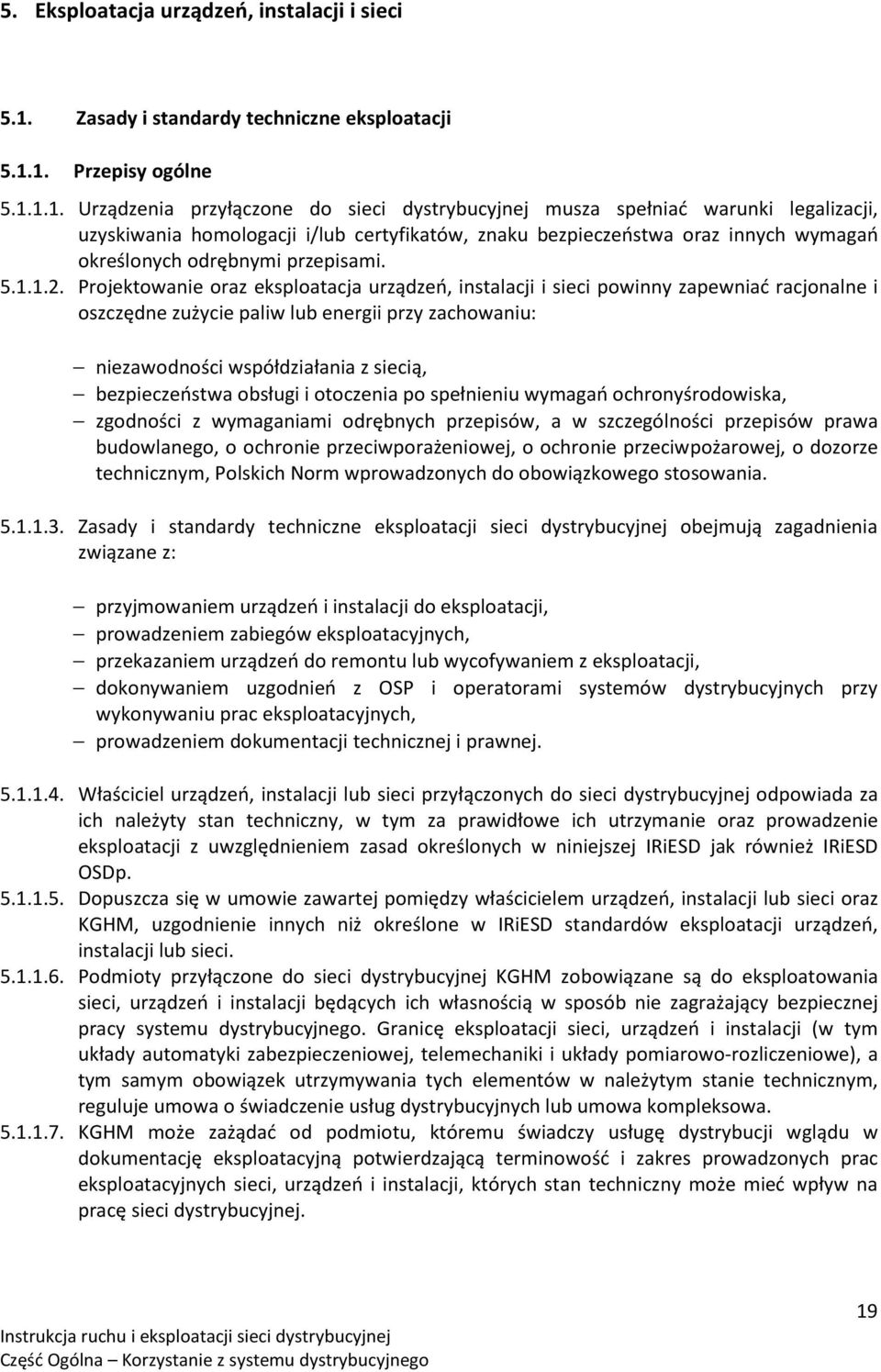

19 5. Eksploatacja urządzeń, instalacji i sieci 5.1. Zasady i standardy techniczne eksploatacji Przepisy ogólne Urządzenia przyłączone do sieci dystrybucyjnej musza spełniać warunki legalizacji, uzyskiwania homologacji i/lub certyfikatów, znaku bezpieczeństwa oraz innych wymagań określonych odrębnymi przepisami Projektowanie oraz eksploatacja urządzeń, instalacji i sieci powinny zapewniać racjonalne i oszczędne zużycie paliw lub energii przy zachowaniu: niezawodności współdziałania z siecią, bezpieczeństwa obsługi i otoczenia po spełnieniu wymagań ochronyśrodowiska, zgodności z wymaganiami odrębnych przepisów, a w szczególności przepisów prawa budowlanego, o ochronie przeciwporażeniowej, o ochronie przeciwpożarowej, o dozorze technicznym, Polskich Norm wprowadzonych do obowiązkowego stosowania Zasady i standardy techniczne eksploatacji sieci dystrybucyjnej obejmują zagadnienia związane z: przyjmowaniem urządzeń i instalacji do eksploatacji, prowadzeniem zabiegów eksploatacyjnych, przekazaniem urządzeń do remontu lub wycofywaniem z eksploatacji, dokonywaniem uzgodnień z OSP i operatorami systemów dystrybucyjnych przy wykonywaniu prac eksploatacyjnych, prowadzeniem dokumentacji technicznej i prawnej Właściciel urządzeń, instalacji lub sieci przyłączonych do sieci dystrybucyjnej odpowiada za ich należyty stan techniczny, w tym za prawidłowe ich utrzymanie oraz prowadzenie eksploatacji z uwzględnieniem zasad określonych w niniejszej IRiESD jak również IRiESD OSDp Dopuszcza się w umowie zawartej pomiędzy właścicielem urządzeń, instalacji lub sieci oraz KGHM, uzgodnienie innych niż określone w IRiESD standardów eksploatacji urządzeń, instalacji lub sieci Podmioty przyłączone do sieci dystrybucyjnej KGHM zobowiązane są do eksploatowania sieci, urządzeń i instalacji będących ich własnością w sposób nie zagrażający bezpiecznej pracy systemu dystrybucyjnego. Granicę eksploatacji sieci, urządzeń i instalacji (w tym układy automatyki zabezpieczeniowej, telemechaniki i układy pomiarowo-rozliczeniowe), a tym samym obowiązek utrzymywania tych elementów w należytym stanie technicznym, reguluje umowa o świadczenie usług dystrybucyjnych lub umowa kompleksowa KGHM może zażądać od podmiotu, któremu świadczy usługę dystrybucji wglądu w dokumentację eksploatacyjną potwierdzającą terminowość i zakres prowadzonych prac eksploatacyjnych sieci, urządzeń i instalacji, których stan techniczny może mieć wpływ na pracę sieci dystrybucyjnej. 19

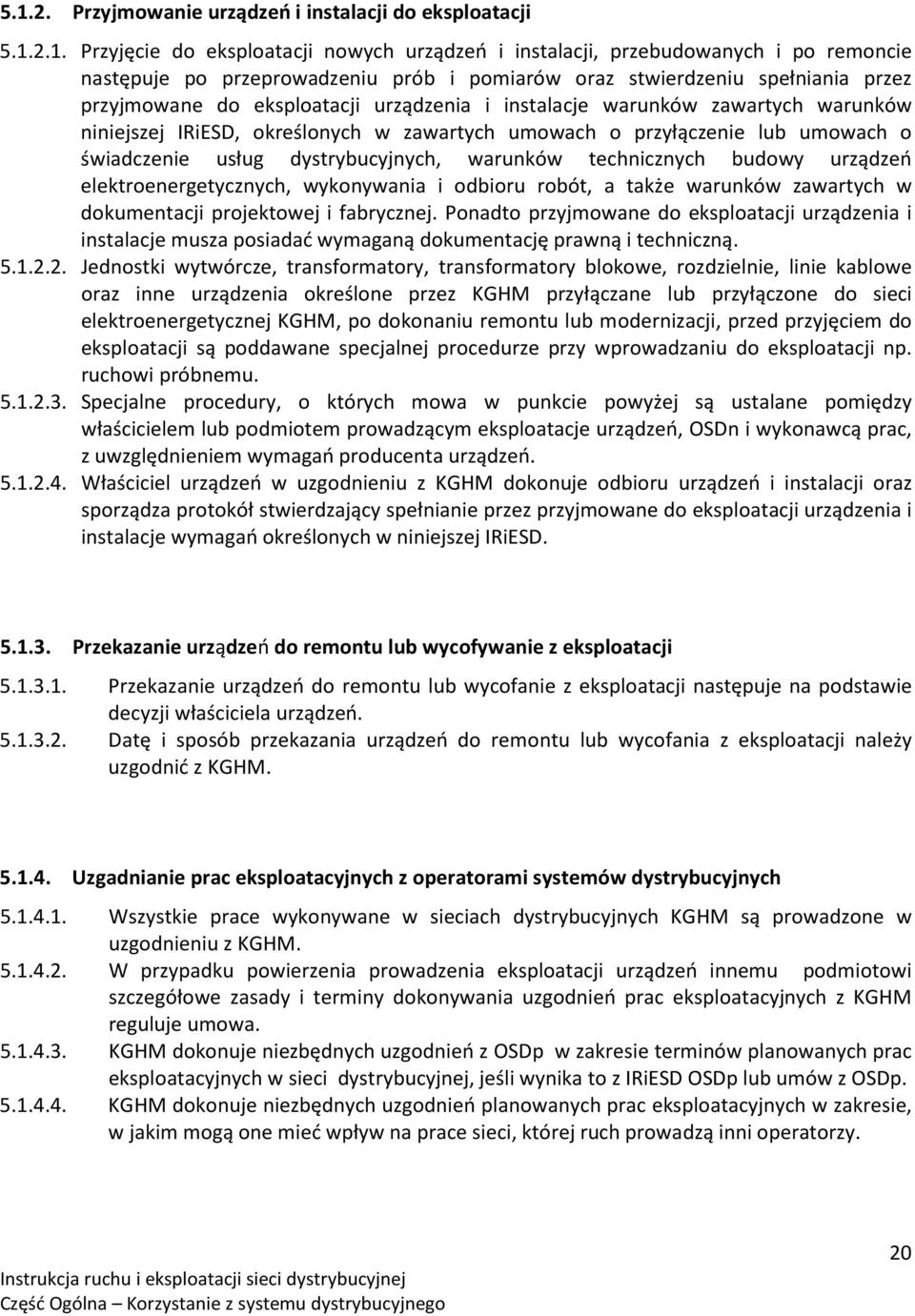

20 Przyjmowanie urządzeń i instalacji do eksploatacji Przyjęcie do eksploatacji nowych urządzeń i instalacji, przebudowanych i po remoncie następuje po przeprowadzeniu prób i pomiarów oraz stwierdzeniu spełniania przez przyjmowane do eksploatacji urządzenia i instalacje warunków zawartych warunków niniejszej IRiESD, określonych w zawartych umowach o przyłączenie lub umowach o świadczenie usług dystrybucyjnych, warunków technicznych budowy urządzeń elektroenergetycznych, wykonywania i odbioru robót, a także warunków zawartych w dokumentacji projektowej i fabrycznej. Ponadto przyjmowane do eksploatacji urządzenia i instalacje musza posiadać wymaganą dokumentację prawną i techniczną Jednostki wytwórcze, transformatory, transformatory blokowe, rozdzielnie, linie kablowe oraz inne urządzenia określone przez KGHM przyłączane lub przyłączone do sieci elektroenergetycznej KGHM, po dokonaniu remontu lub modernizacji, przed przyjęciem do eksploatacji są poddawane specjalnej procedurze przy wprowadzaniu do eksploatacji np. ruchowi próbnemu Specjalne procedury, o których mowa w punkcie powyżej są ustalane pomiędzy właścicielem lub podmiotem prowadzącym eksploatacje urządzeń, OSDn i wykonawcą prac, z uwzględnieniem wymagań producenta urządzeń Właściciel urządzeń w uzgodnieniu z KGHM dokonuje odbioru urządzeń i instalacji oraz sporządza protokół stwierdzający spełnianie przez przyjmowane do eksploatacji urządzenia i instalacje wymagań określonych w niniejszej IRiESD Przekazanie urządzeń do remontu lub wycofywanie z eksploatacji Przekazanie urządzeń do remontu lub wycofanie z eksploatacji następuje na podstawie decyzji właściciela urządzeń Datę i sposób przekazania urządzeń do remontu lub wycofania z eksploatacji należy uzgodnić z KGHM Uzgadnianie prac eksploatacyjnych z operatorami systemów dystrybucyjnych Wszystkie prace wykonywane w sieciach dystrybucyjnych KGHM są prowadzone w uzgodnieniu z KGHM W przypadku powierzenia prowadzenia eksploatacji urządzeń innemu podmiotowi szczegółowe zasady i terminy dokonywania uzgodnień prac eksploatacyjnych z KGHM reguluje umowa KGHM dokonuje niezbędnych uzgodnień z OSDp w zakresie terminów planowanych prac eksploatacyjnych w sieci dystrybucyjnej, jeśli wynika to z IRiESD OSDp lub umów z OSDp KGHM dokonuje niezbędnych uzgodnień planowanych prac eksploatacyjnych w zakresie, w jakim mogą one mieć wpływ na prace sieci, której ruch prowadzą inni operatorzy. 20

21 Dokumentacja techniczna i prawna Właściciel obiektu elektroenergetycznego lub urządzenia prowadzi i na bieżąco aktualizuje następującą dokumentację: dla obiektu elektroenergetycznego dokumentacje techniczna i prawna, dla urządzeń dokumentacje techniczna. Dopuszcza się prowadzenie ww. dokumentacji przez inny podmiot w zakresie ustalonym między właścicielem obiektu a tym podmiotem w stosownej umowie Dokumentacja prawna obiektu elektroenergetycznego powinna zawierać w szczególności: wymagane przepisami prawa decyzje, pozwolenia i zgłoszenia, dokumenty stwierdzające stan prawno-własnościowy nieruchomości Dokumentacja techniczna w zależności od potrzeb, rodzaju obiektu, urządzenia lub grupy urządzeń obejmuje m.in.: dokumentacje powykonawczą, w zależności od potrzeb, protokół zakwalifikowania pomieszczeń i ich stref lub przestrzeni zewnętrznych do kategorii niebezpieczeństwa pożarowego i zagrożenia wybuchem, dokumentacje fabryczną urządzenia, w tym: świadectwa, karty gwarancyjne, fabryczne instrukcje obsługi, opisy techniczne, rysunki konstrukcyjne, montażowe i zestawieniowe, dokumentacje związaną z ochrona środowiska naturalnego, dokumentacje eksploatacyjna i ruchowa Dokumentacja eksploatacyjna i ruchowa w zależności od potrzeb, rodzaju obiektu, urządzenia lub grupy urządzeń obejmuje m.in.: dokumenty przyjęcia do eksploatacji, w tym protokoły przeprowadzonych prób, instrukcje eksploatacji wraz z niezbędnymi załącznikami, dokumenty dotyczące oględzin, przeglądów, konserwacji, napraw i remontów, w tym dokumenty dotyczące rodzaju i zakresu uszkodzeń i napraw, protokoły zawierające wyniki przeprowadzonych prób i pomiarów, wykaz niezbędnych części zamiennych, dokumenty z przeprowadzonej oceny stanu technicznego, dziennik operacyjny, schemat elektryczny obiektu, wykaz nastawień zabezpieczeń i automatyki, wykaz osób upoważnionych do realizacji operacji ruchowych, karty przełączeń, ewidencje założonych uziemień, programy łączeniowe Instrukcja eksploatacji obiektu, urządzenia lub grupy urządzeń w zależności od potrzeb i rodzaju obiektu, urządzenia lub grupy urządzeń zawiera m.in.: 21

22 ogólna charakterystykę urządzenia, niezbędne warunki eksploatacji urządzenia, określenie czynności związanych z uruchomieniem, obsługa w czasie pracy i zatrzymaniem urządzenia w warunkach normalnej eksploatacji, wymagania w zakresie konserwacji i napraw, zasady postępowania w razie awarii, pożaru i w przypadku innych zakłóceń w pracy urządzenia, zakresy wykonywania zapisów ruchowych, w tym wskazań aparatury kontrolnopomiarowej, zakresy przeprowadzania oględzin, przeglądów oraz prób i pomiarów, wymagania dotyczące ochrony przed porażeniem, pożarem, wybuchem oraz inne wymagania w zakresie bezpieczeństwa obsługi i otoczenia, wymagania dotyczące kwalifikacji osób zajmujących się eksploatacja, wykaz niezbędnego sprzętu ochronnego oraz informacje o środkach łączności, wymagania związane z ochroną środowiska Dokumentacja prawna obiektu elektroenergetycznego powinna zawierać w szczególności: decyzję o warunkach zabudowy i zagospodarowania terenu jeżeli jest wymagana, stan prawno-własnościowy nieruchomości, pozwolenie na budowę, prawo do użytkowania jeżeli jest wymagane Rezerwa urządzeń i części zapasowych KGHM, w zakresie posiadanego majątku, zapewnia rezerwy urządzeń i części zapasowych, niezbędne z punktu widzenia bezpiecznej pracy systemu elektroenergetycznego W przypadku powierzenia KGHM prowadzenia eksploatacji przez właściciela urządzeń zawarta umowa powinna regulować zasady utrzymywania niezbędnej rezerwy urządzeń i części zapasowych Ochrona środowiska naturalnego KGHM oraz podmioty przyłączone do sieci dystrybucyjnej są zobowiązane do przestrzegania zasad ochrony środowiska, określonych odrębnymi przepisami i normami KGHM oraz podmioty przyłączone do sieci dystrybucyjnej stosują środki techniczne i organizacyjne wpływające na ograniczenie zagrożenia środowiska naturalnego wywołanego praca urządzeń elektrycznych Właściciel zapewnia zgodna z regulacjami dotyczącymi ochrony przyrody i środowiska wycinkę drzew, krzewów i gałęzi wokół obiektów i urządzeń sieci dystrybucyjnej, Dokumentacja eksploatacyjna oraz projektowa obiektów i urządzeń sieci dystrybucyjnej jest uzgadniana w zakresie wymogów ochrony środowiska z właściwymi organami, jeśli uzgodnienia takie są wymagane odrębnymi przepisami. 22

23 Ochrona przeciwpożarowa Właściciel urządzeń, instalacji i sieci zapewnia ich ochronę przeciwpożarowa zgodnie z obowiązującymi normami i przepisami W uzasadnionych przypadkach właściciel zapewnia opracowanie instrukcji przeciwpożarowych dla urządzeń, instalacji i sieci Planowanie prac eksploatacyjnych KGHM opracowuje plany prac eksploatacyjnych dla urządzeń, instalacji i sieci dystrybucyjnej Poza pracami przewidywanymi w rocznym planie prac eksploatacyjnych KGHM zapewnia realizacje doraźnych prac eksploatacyjnych, mających na celu naprawę szkód zagrażających prawidłowemu funkcjonowaniu urządzeń, instalacji, sieci dystrybucyjnej lub stwarzających zagrożenie dla bezpieczeństwa ludzi i środowiska naturalnego Podmioty zaliczane do III oraz VI grupy przyłączeniowej przyłączone do sieci o napięciu znamionowym wyższym niż 1 kv, uzgadniają z KGHM prace eksploatacyjne w zakresie, w jakim mogą mieć wpływ na ruch i eksploatacje sieci dystrybucyjnej Podmioty planujące realizacje prac eksploatacyjnych wymagających wyłączeń elementów sieci dystrybucyjnej są zobowiązane do przestrzegania zasad i trybu planowania wyłączeń w sieci dystrybucyjnej ustalonego przez KGHM w niniejszej Instrukcji Podmioty planujące realizacje prac eksploatacyjnych wymagających wyłączeń elementów sieci dystrybucyjnej przekazują do KGHM zgłoszenia wyłączeń elementów sieci. Zawartość i terminy przekazywania zgłoszeń określono w niniejszej Instrukcji Warunki bezpiecznego wykonywania prac KGHM opracowuje instrukcje organizacji bezpiecznej pracy, obowiązującą osoby eksploatujące jego urządzenia, instalacje i sieci Pracownicy zatrudnieni przy eksploatacji urządzeń, instalacji i sieci elektroenergetycznych powinni posiadać odpowiednie kwalifikacje i spełniać określone wymagania zdrowotne oraz być przeszkoleni na zajmowanych stanowiskach. 23
