UMYWALKI SOLID SURFACE KARTA PRODUKTU

Transkrypt

1 MYWALKI SOLID SRFACE KARTA PRODKT

2

3 MYWALKI POOLSPA CZYM JEST SOLID SRFACE? Solid Surface jest unikalnym materiałem wykonanym w technologii odlewu z naturalnych minerałów i wysokiej jakości żywicy. Stworzony został z myślą o przestrzeniach łazienkowych - zarówno publicznych jak i prywatnych. Dzięki swoim właściwościom mechanicznym i chemicznym idealnie sprawdza się w codziennym użytkowaniu. Materiał Solid Surface pozwala na tworzenie homogenicznych produktów poprzez możliwości wykonania bezspoinowych połączeń poszczególnych elementów. Nieporowata powierzchnia materiału jest przyjemna w dotyku, a jego półmatowe wykonanie zapewnia atrakcyjny efekt wizualny. Solid Surface jest materiałem cechującym się wysoką odpornością na zarysowania i uszkodzenia mechaniczne, a dodatkowo dzięki swoim właściwościom chemicznym sprawia, że produkty są niezwykle odporne na plamy, środki chemiczne oraz promienie V. Produkty wykonane z materiału Solid Surface są wytwarzane zgodnie z rygorystycznymi normami i w oparciu o przepisy skupiające się na ochronie środowiska. MYWALKA WYKONANA W TECHNOLOGII ODLEW MINERALNEGO - BEZ WIDOCZNYCH ŁĄCZEŃ ZINTEGROWANY PRZELEW NIEPOROWATA POWIERZCHNIA ŁATWA W CZYSZCZENI RĘCZNE WYKOŃCZENIE PRODKT ZGODNY Z EROPEJSKIMI STANDARDAMI: EN:31, EN A1, PN-EN 274-2, EN 14688:

4 STWÓRZ WŁASNY PRODKT B. GŁĘBOKOŚĆ BLAT [mm] A. DŁGOŚĆ BLAT [mm] D. ILOŚĆ NIECEK [szt] 1-1 niecka centralnie L - 1 asymetrycznie po lewej P - 1 asymetrycznie po prawej 2-2 niecki 3-3 niecki... LOGO POOLSPA C. BLENDY 0 - bez blendy frontowej i bocznych 1-1 x blenda [15 cm] frontowa L - 1 x blenda [15 cm] frontowa + blenda z lewej P - 1 x blenda [15 cm] frontowa + blenda z prawej 2-1 x blenda [15 cm] frontowa + 2 x blenda (z lewej i prawej) PSS AAAA BBB C D EE F F. OTWORY na baterię na dozownik na mydło na ręcznik 0 - NIE / NIE / NIE 1 - TAK / NIE / NIE 2 - TAK / TAK / NIE 3 - TAK / NIE / TAK 4 - NIE / NIE / TAK 5 - TAK / TAK / TAK S - Soft R - Round H - Sharp TYP NIECKI WIELKOŚĆ NIECKI 1 - x mm 2 - x mm 3-450x mm 4-600x mm DOPASJ WYMIARY BLAT I WYBIERZ ILOŚĆ BLEND BBB [mm] AAAA [mm] 4

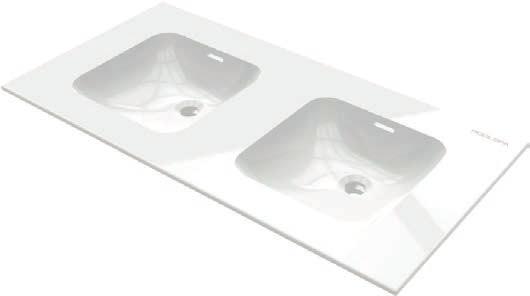

5 WYBIERZ TYP, WIELKOŚĆ I ILOŚĆ NIECEK SOFT ROND SHARP x x x x PRZYKŁADOWE KONFIGRACJE 1200 mm 500 mm Niecka Round 600x mm Niecki Soft x mm 650 mm 1000 mm 5

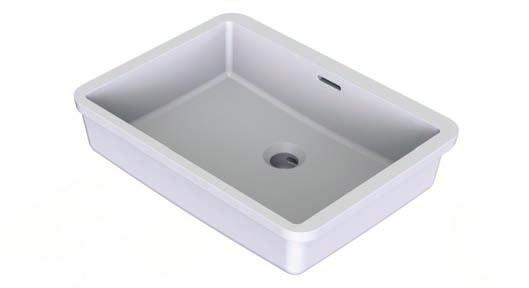

6 MYWALKI SHARP SHARP 1 SHARP 2 S T Kod H1 Kod H2 Niecka x mm Niecka x mm Waga 6,5 kg Waga 8,5 kg Kolor biały RAL 9016 Kolor biały RAL

7 MYWALKI SHARP SHARP 3 SHARP V Kod H3 Kod H4 Niecka 450 x mm Niecka 600 x mm Waga 8 kg Waga 11 kg Kolor biały RAL 9016 Kolor biały RAL

8 MYWALKI SOFT SOFT 1 SOFT 2 S T T 370 S W 450 T T Kod Niecka W PRZEKRÓJ S-S PRZEKRÓJ T-T PRZEKRÓJ - S1 Kod PRZEKRÓJ S-S x mm Niecka PRZEKRÓJ T-T PRZEKRÓJ W-W S2 x mm PRZEKRÓJ - Waga 6 kg Waga 7,5 kg Kolor biały RAL 9016 Kolor biały RAL

9 S MYWALKI SOFT T SOFT 3 S SOFT T W W PRZEKRÓJ S-S EKRÓJ S-S Kod PRZEKRÓJ T-T PRZEKRÓJ - PRZEKRÓJ W-W S3 Kod S4 Niecka 450 x mm Niecka 600 x mm Waga 7 kg Waga 10 kg Kolor biały RAL 9016 Kolor biały RAL

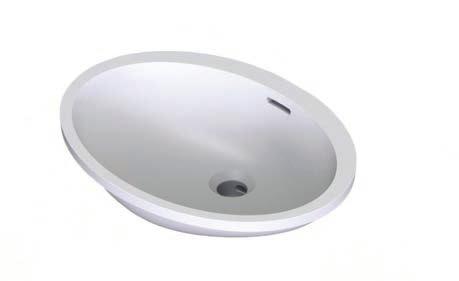

10 MYWALKI ROND ROND 1 ROND 2 S S V V S W S W V V Kod Niecka W 600 W PRZEKRÓJ - PRZEKRÓJ R1 Kod x mm Niecka PRZEKRÓJ S-S PRZEKRÓJ V-V PRZEKRÓJ W-W PRZEKRÓJ S-S R2 x mm PRZEKRÓJ V-V Waga 5 kg Waga 6 kg Kolor biały RAL 9016 Kolor biały RAL

11 MYWALKI ROND S ROND 3 V 448 ROND 4 S W V W PRZEKRÓJ - PRZE PRZEKRÓJ S-S Kod PRZEKRÓJ V-V PRZEKRÓJ W-W R3 Kod R4 Niecka 450 x mm Niecka 600 x mm Waga 6,5 kg Waga 8 kg Kolor biały RAL 9016 Kolor biały RAL

12 SZCZEGÓŁY TECHNICZNE BLAT zintegrowany z niecką umywalki i opcjonalnie: przednią blendą, otworem pod baterie sztorcową, otworem na dozownik mydła oraz na ręcznik. WZMOCNIENIE BLAT pod każdym z blatów przyklejona jest odporna na wilgoć płyta OSB3 o grubości 15 mm, płyta jest maszynowo wycinana pod każdy produkt. ELEMENTY MONTAŻOWE każdy blat dostarczany jest z podporami stalowymi malowanymi proszkowo w kolorze białym, każda z podpór ma 120 mm wysokości aby nie była widoczna od frontu produktu. MINIMALNY WYMIAR BLAT DLA POSZCZEGÓLNYCH NIECEK MAKSYMALNA ILOŚĆ NIECEK NIECKA Aaaa [mm] Bbb [mm] - z otworami na baterie i dozownik Bbb [mm] - bez otworów na baterie / dozownik D [szt] - dla wymiaru Aaaa max mm H1 - Sharp x H2 - Sharp x H3 - Sharp 450x H4 - Sharp 600x S1 - Soft x S2 - Soft x S3 - Soft 450x S4 - Soft 600x R1 - Round x R2 - Round x R3 - Round 450x R4 - Round 600x

13 13

14 14

15 KŁAD NIECEK X NIECKA X Pojedyncza niecka umywalki umiejscowiona centralnie. 2X NIECKA X X NIECKA 2X Pojedyncza niecka umywalki umiejscowiona asymetryczne. X NIECKA X NIECKA X Dwie (i więcej) niecek umywalkowych. 15

16 SZCZEGÓŁY TECHNICZNE Rysunek techniczny [wymiary w mm] min X = min 80 mm wymiar zmienny X / / 480 / Wspornik [wymiary w mm] 16

17 REKOMENDOWANE WYMIARY MONTAŻOWE [MM] Rekomendowana wysokość H = 850 mm Linia górnych wierceń H = -40 mm Linia dolnych wierceń H = -130 mm LOGO

18 PROCEDRA DOCINANIA I NAPRAWY Docinanie blatu i wycinanie otworów w blacie: Docięcie blatu i/lub wycięcie otworów w blacie należy wykonać za pomocą specjalnej tarczy dedykowanej dla twardych materiałów (tarcza z zębem trapezowo-płaskim lub brzeszczotu dedykowanego do materiału kompozytowego Solid Surface. Zastosowanie specjalnej tarczy do materiałów twardych pozwala na korzystne rozłożenie naprężeń powstających w materiale charakteryzującym się wysoką twardością zapobiegając jednocześnie wykruszeniu krawędzi. Naprawa blatu: Przed naprawą należy dokładnie wyczyścić (wydrapać lub nawiercać) uszkodzenie i dokładnie odtłuścić. Dokładnie wymieszać masę Solid Surface (białą). Odlać i odmierzyć potrzebną masę Solid Surface. Przygotować masę zgodnie z instrukcją dostarczoną do zestawu naprawczego. Nałożyć z nadmiarem urobioną masę na uszkodzenie. Po utwardzeniu odczekać 1,5h i przeszlifować nadmiar papierami ściernymi kończąc gąbką ścierną o granulacji 500. Obróbka dociętej krawędzi: Szlifowanie za pomocą papieru ściernego i gąbki ściernej wg poniższego schematu i skoku granulacji papieru: krok 1 papier ścierny krok 2 gąbka ścierna 500 Kierunki szlifowania: poziomo i pionowo (lub ukośnie) dla gąbki po okręgu waga: Kierunek szlifowania może zmieniać się wraz ze zmianą granulacji papieru. Ostatnia granulacja 500 gąbka powinna być dodatkowo szlifowana po okręgu. Przy przejściu na wyższą granulację powierzchnia powinna być bezwzględnie dokładnie oczyszczona z pyłu. wagi dodatkowe: Kolejne przejazdy szlifierki powinny powtarzać min 1/3 poprzedniego przejazdu. Włączanie szlifierki po zetknięciu z powierzchnią obrabianą. Wyłączanie szlifierki po oderwaniu od powierzchni. Szlifierkę zawsze prowadzić płasko, cały krążek ścierny powinien stykać się z powierzchnią obrabianą. Po ukończeniu szlifowania powierzchnię dokładnie wyczyścić używając odpowiednich do tego środków. 18

19 19

20 PIELĘGNACJA Codzienna pielęgnacja umywalek POOLSPA Przywrócenie faktury powierzchni Wystarczy stosować kilka prostych zasad, aby utrzymać produkty konglomeratowe POOLSPA w czystości. Najskuteczniejszą metodą pozbycia się zacieków z wody i mydła powstałych w codziennym użytkowaniu produktu jest ich bieżące usuwanie. W tym celu należy użyć miękkiej, nawilżonej wodą szmatki (bawełnianej lub frotte). W celu usunięcia lekkich zabrudzeń należy stosować delikatne mleczka i detergenty przeznaczone do codziennej pielęgnacji łazienki. Jeżeli po usunięciu zabrudzenia faktura czyszczonego miejsca ulegnie zmianie (np. zmatowieje), można przywrócić pierwotny wygląd powierzchni polerując ją wilgotną, miękką szmatką z dodatkiem lekko ściernego detergentu takiego jak np. mleczko Cif. Po czyszczeniu należy zawsze usunąć resztki detergentu spłukując je dużą ilością ciepłej wody. Osuszenie produktu po jego wyczyszczeniu pozwoli zapobiec powstawaniu zacieków z wody. sunięcie zarysowań - odnawianie produktu suwanie kamienia i rdzy jest możliwe przy użyciu wilgotnej, delikatnej szmatki wraz z preparatem przeznaczonym do danego rodzaju nalotu. Po każdym czyszczeniu należy usunąć resztki detergentu dokładnie opłukując produkt dużą ilością ciepłej wody. Dodatkowo zalecamy osuszenie powierzchni czystą szmatką. suwanie uporczywych plam Jedną z zalet materiału Solid Surface jest jego odnawialność. Jednorodna struktura materiału pozwala na przywrócenie pierwotnego wyglądu produktu. sługi te świadczone są przez Autoryzowanych Serwisantów Roca. wagi ogólne Każdy materiał nieodpowiednio użytkowany lub źle konserwowany może zostać uszkodzony. Najczęstsze problemy skutkujące utratą świadczeń gwarancyjnych mogą powstać w wyniku: Plamy powstałe w skutek zabrudzenia powierzchni środkami silnie brudzącymi (np. kosmetyki, kawa, wino, popiół z papierosów, nieagresywne detergenty) należy usunąć najszybciej, jak to możliwe, zbierając nadmiar substancji miękką szmatką. Następnie należy zastosować metodę czyszczenia, jak w przypadku codziennej pielęgnacji. Jeżeli plama nie została usunięta trzeba zastosować preparaty lekkościerne (np. mleczko Cif). Preparat należy nanieść na plamę miękką, wilgotną szmatką. Zabrudzenie usunąć wykonując ruchy okrężne. W przypadku silniejszego zabrudzenia konieczne jest zastosowanie drobnoziarnistego papieru ściernego: gradacja papieru - plama przy 500, połysk przy stosowania agresywnych środków chemicznych (np. środków na bazie acetonu, agresywnych rozpuszczalników, środków do udrażniania kanalizacji, itp.), kontaktu produktu z silnymi środkami chemicznymi, wrzącymi płynami oraz gorącymi przedmiotami, mechanicznego uszkodzenia, a w szczególności uderzenia lub zarysowania ostrym przedmiotem. 20

21 SPECYFIKACJA TECHNICZNA Pozycja Kolor Odporność koloru Tekstura OPIS Biały Odporność na promieniowanie V. Satyna Forma 12 niecek umywalkowych i nieskończona liczba form dzięki właściwościom materiału Solid Surface. Bezspoinowe łączenie poszczególnych elementów. Grubość Twardość powierzchni Elastyczność (trwałość mechaniczna) Gęstość Siła kompresyjna Odporność na zginanie Standardowa grubość powierzchni blatu: 10 mm. Zgodnie ze skalą twardości Barcol a 62 HBa. NE Wytrzymałość na rozciąganie: 36,6 MPa. DIN ISO 1183: 1,73 g/cm3. EN ISO 604: 170MPa. DIN EN ISO 178: 60MPa. Odporność na zarysowania i uszkodzenia mechaniczne Potwierdzona odporność na większość uderzeń i zarysowań, które mogą pojawić się podczas codziennego użytkowania. Normy DIN ISO 4586 T12: test kuli> 120 cm. Higieniczne i antybakteryjne Norma DIN EN ISO 846. Materiał o właściwościach higienicznych nie sprzyjających rozwojowi grzybów, bakterii i innych mikroorganizmów. Powierzchnia materiału Solid Surface jest gładka (nieporowata). Bezspoinowe łączenie poszczególnych elementów. Możliwość odnowienia Możliwe jest odnowienie produktu poprzez usunięcie zewnętrznej warstwy powierzchni. Materiał łatwy w utrzymaniu. Czyszczenie nie wymaga użycia specjalnych detergentów. Przyjazny środowisku Solid Surface jest produkowany przez firmę Roca Pool-Spa zgodnie z rygorystycznymi normami. Możliwość renowacji powierzchni materiału Solid Surface wydłuża jego żywotność i pozwala zminimalizować częstotliwość wymiany produktu na nowy, dzięki czemu mamy możliwość ograniczenia ilości odpadów i zużycia energii podczas procesu produkcyjnego. Wysoka odporność na ogień Materiał posiada wysoką odporność na ogień - nie pozwala rozprzestrzeniać się płomieniom. Zastosowanie Produkt możliwy do zastosowania zarówno w prywatnej łazience, jak i w dużych obiektach inwestycyjnych (hotele, centra handlowe, duże obiekty użyteczności publicznej itp.). Możliwość dostosowania Możliwość dostosowania/wycięcia takich elementów jak: otwór na ręcznik, otwór na dozownik mydła. Maksymalne wymiary Maksymalna długość jednego elementu wynosi 2800 mm. W przypadku dłuższych formatów poszczególne elementy można łączyć na miejscu. Odporność na wysokie temperatury ISO : odporność na: - ciepłe, suche powietrze - ciepłe, wilgotne powietrze Odporność na czynniki chemiczne NE 14527: Odporność na kwasy. NE 14527: Odporność na alkalia. NE 14527: Odporność na etanol 70%. NE 14527: Odporność na wybielanie max 5% aktywnego chloru. Łatwość naprawy Renowacja i / lub naprawa uszkodzonego produktu może być w większości przypadków wykonana na miejscu. Czyszczenie Powierzchnia Solid Surface może być czyszczona bez konieczności użycia specjalistycznych środków chemicznych. Wystarczy użyć wody, a w przypadku mocniejszych zabrudzeń - delikatnego środka ściernego. Instalacja Gwarancja Dzięki standaryzacji instalacja może być wykonana przez dowolny serwis techniczny. 5 lat. Dopuszczalne odchylenia dla wymiarów [w mm] Wymiar do powyżej 2000 Tolerancja +/-1 +/-1,5 +/-2 +/-3 +/-4 +/-6 Producent Roca Pool-Spa Sp. z o.o. 21

22 22 ATEST HIGIENICZNY

23 NOTATKI 23

24 24 NOTATKI

25

26 Pełen przegląd asortymentu dostępny jest na stronie gdzie znajdziesz nowości, informacje o promocjach, inspirujące aranżacje, a także sprawdzisz szczegóły techniczne ROCA POLSKA SP. Z O.O. ul. Wyczółkowskiego 20, Gliwice tel biuro@roca.pl
