1 Kołowe ładowarki Zakres rolniczy

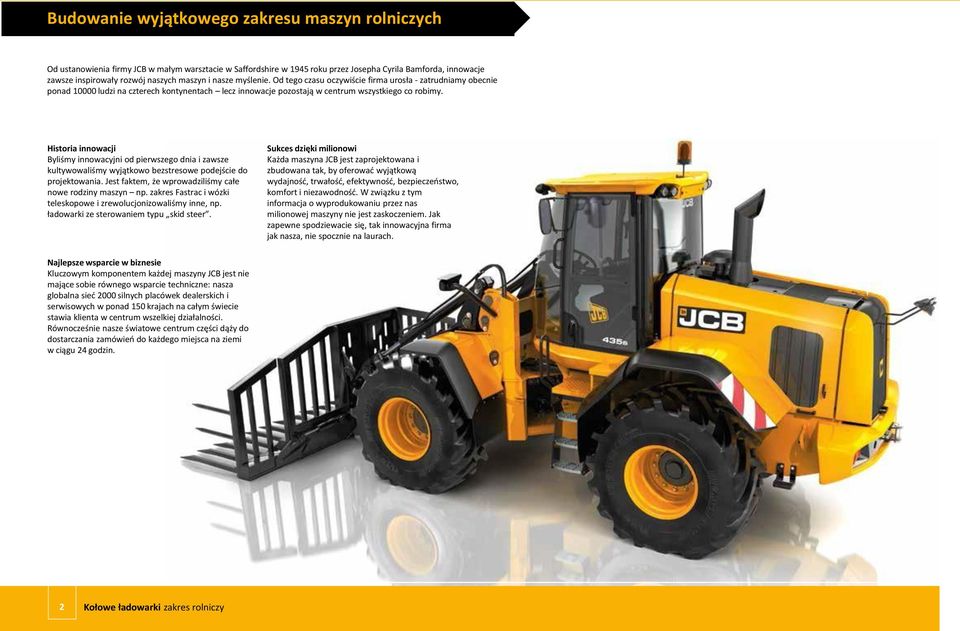

2 Budowanie wyjątkowego zakresu maszyn rolniczych Od ustanowienia firmy JCB w małym warsztacie w Saffordshire w 1945 roku przez Josepha Cyrila Bamforda, innowacje zawsze inspirowały rozwój naszych maszyn i nasze myślenie. Od tego czasu oczywiście firma urosła - zatrudniamy obecnie ponad ludzi na czterech kontynentach lecz innowacje pozostają w centrum wszystkiego co robimy. Historia innowacji Byliśmy innowacyjni od pierwszego dnia i zawsze kultywowaliśmy wyjątkowo bezstresowe podejście do projektowania. Jest faktem, że wprowadziliśmy całe nowe rodziny maszyn np. zakres Fastrac i wózki teleskopowe i zrewolucjonizowaliśmy inne, np. ładowarki ze sterowaniem typu skid steer. Sukces dzięki milionowi Każda maszyna JCB jest zaprojektowana i zbudowana tak, by oferować wyjątkową wydajność, trwałość, efektywność, bezpieczeństwo, komfort i niezawodność. W związku z tym informacja o wyprodukowaniu przez nas milionowej maszyny nie jest zaskoczeniem. Jak zapewne spodziewacie się, tak innowacyjna firma jak nasza, nie spocznie na laurach. Najlepsze wsparcie w biznesie Kluczowym komponentem każdej maszyny JCB jest nie mające sobie równego wsparcie techniczne: nasza globalna sieć 2000 silnych placówek dealerskich i serwisowych w ponad 150 krajach na całym świecie stawia klienta w centrum wszelkiej działalności. Równocześnie nasze światowe centrum części dąży do dostarczania zamówień do każdego miejsca na ziemi w ciągu 24 godzin. 2 Kołowe ładowarki zakres rolniczy

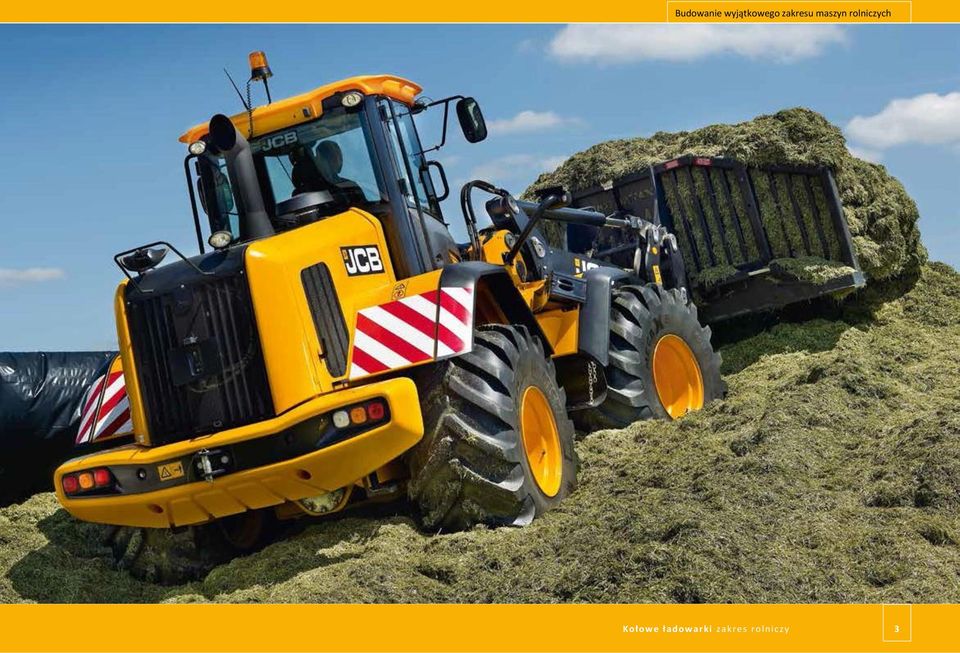

3 Budowanie wyjątkowego zakresu maszyn rolniczych Kołowe ładowarki zakres rolniczy 3

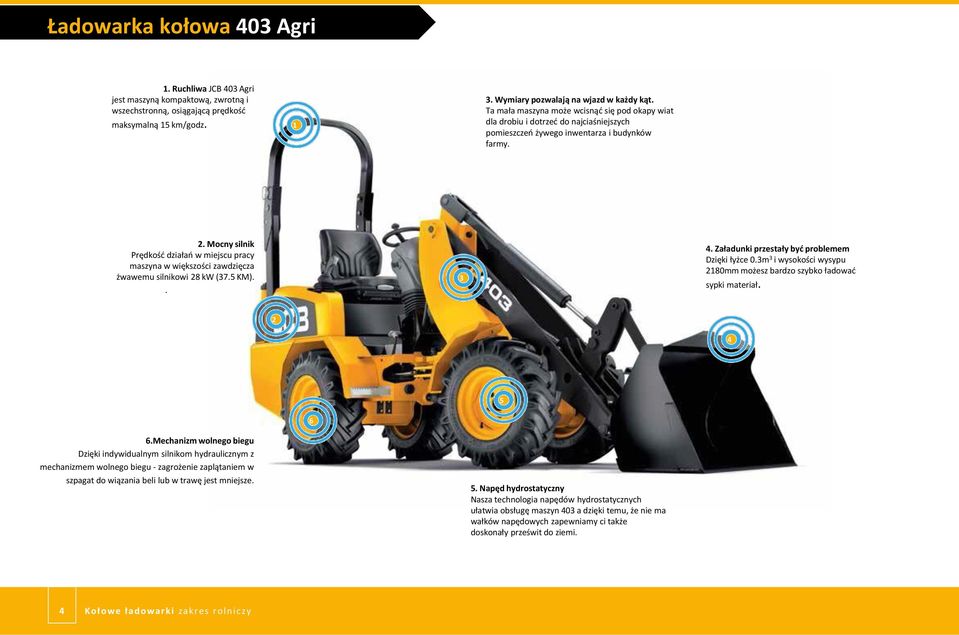

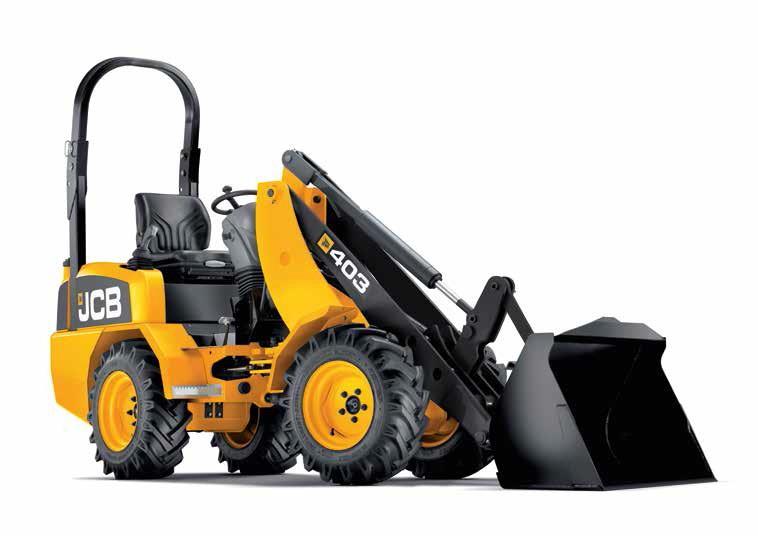

4 Ładowarka kołowa 403 Agri 1. Ruchliwa JCB 403 Agri jest maszyną kompaktową, zwrotną i wszechstronną, osiągającą prędkość maksymalną 15 km/godz Wymiary pozwalają na wjazd w każdy kąt. Ta mała maszyna może wcisnąć się pod okapy wiat dla drobiu i dotrzeć do najciaśniejszych pomieszczeń żywego inwentarza i budynków farmy. 2. Mocny silnik Prędkość działań w miejscu pracy maszyna w większości zawdzięcza żwawemu silnikowi 28 kw (37.5 KM) Załadunki przestały być problemem Dzięki łyżce 0.3m 3 i wysokości wysypu 2180mm możesz bardzo szybko ładować sypki materiał Mechanizm wolnego biegu Dzięki indywidualnym silnikom hydraulicznym z mechanizmem wolnego biegu - zagrożenie zaplątaniem w szpagat do wiązania beli lub w trawę jest mniejsze. 5. Napęd hydrostatyczny Nasza technologia napędów hydrostatycznych ułatwia obsługę maszyn 403 a dzięki temu, że nie ma wałków napędowych zapewniamy ci także doskonały prześwit do ziemi. 4 Kołowe ładowarki zakres rolniczy

5 Kołowa ładowarka 418S Agri 403 jest dość mały, by zmieścić się pod okapami wiat dla drobiu i w innych bardzo ciasnych miejscach. Krótkie czasy cykli Duży wybór dostępnego osprzętu Zwarte wymiary ułatwiają dostęp do ciasnych miejsc 403 AGRI Maksymalny ciężar roboczy kg 2155 Maksymalna moc brutto silnika kw (KM) 28 (37.6) Pojemność łyżki m³ 0.3 Ładunek wywracający przy pełnym obrocie kg 838 Udźwig kg 419 Maksymalna siła zrywania kn 20.5 Łatwe do przewozu między stanowiskami pracy Wysokość wysypu przy 45 mm 2167 Kołowe ładowarki zakres rolniczy 5

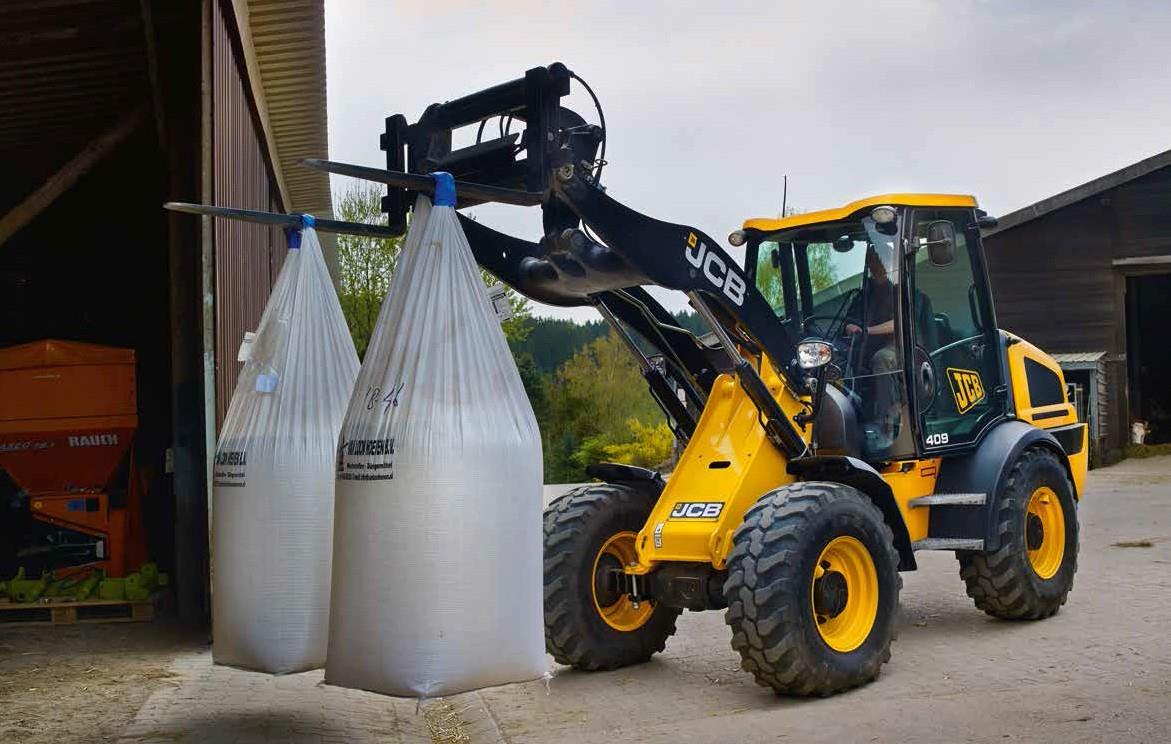

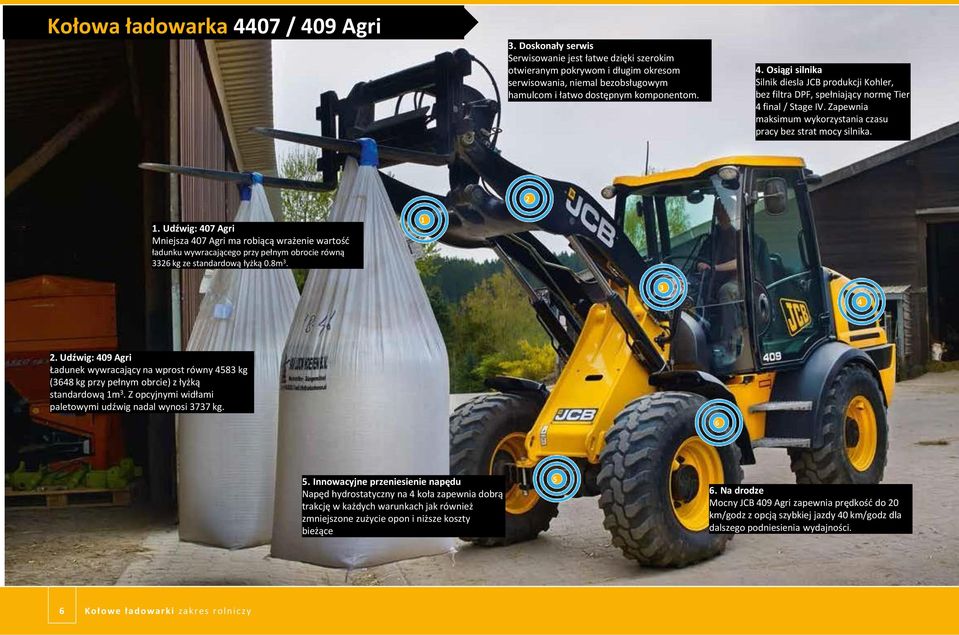

6 Kołowa ładowarka 4407 / 409 Agri 3. Doskonały serwis Serwisowanie jest łatwe dzięki szerokim otwieranym pokrywom i długim okresom serwisowania, niemal bezobsługowym hamulcom i łatwo dostępnym komponentom. 4. Osiągi silnika Silnik diesla JCB produkcji Kohler, bez filtra DPF, spełniający normę Tier 4 final / Stage IV. Zapewnia maksimum wykorzystania czasu pracy bez strat mocy silnika Udźwig: 407 Agri Mniejsza 407 Agri ma robiącą wrażenie wartość ładunku wywracającego przy pełnym obrocie równą 3326 kg ze standardową łyżką 0.8m Udźwig: 409 Agri Ładunek wywracający na wprost równy 4583 kg (3648 kg przy pełnym obrcie) z łyżką standardową 1m 3. Z opcyjnymi widłami paletowymi udźwig nadal wynosi 3737 kg Innowacyjne przeniesienie napędu Napęd hydrostatyczny na 4 koła zapewnia dobrą trakcję w każdych warunkach jak również zmniejszone zużycie opon i niższe koszty bieżące Na drodze Mocny JCB 409 Agri zapewnia prędkość do 20 km/godz z opcją szybkiej jazdy 40 km/godz dla dalszego podniesienia wydajności. 6 Kołowe ładowarki zakres rolniczy

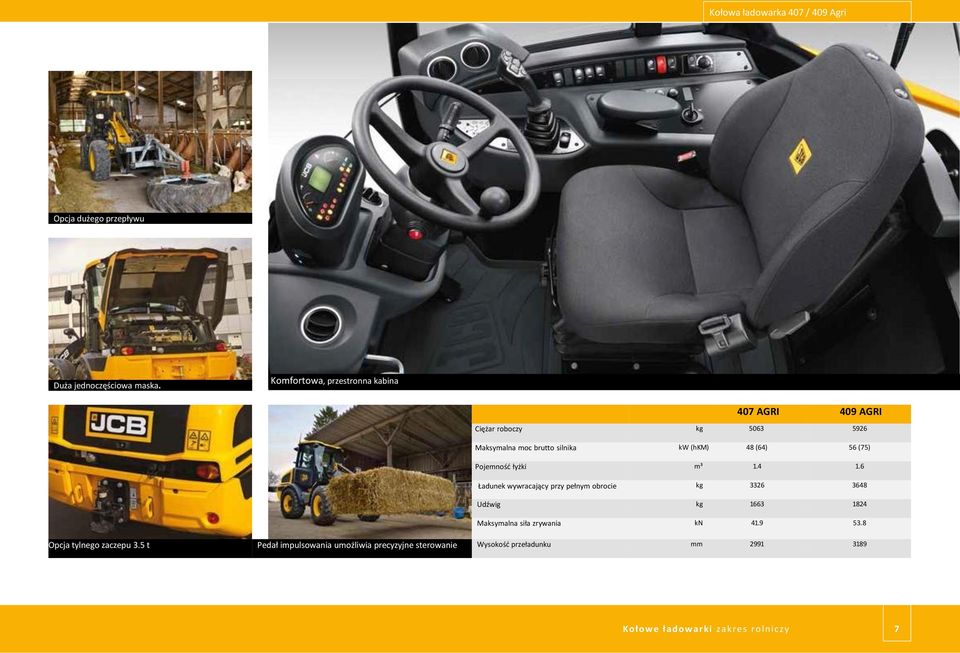

7 Kołowa ładowarka 407 / 409 Agri Opcja dużego przepływu Duża jednoczęściowa maska. Komfortowa, przestronna kabina 407 AGRI 409 AGRI Ciężar roboczy kg Maksymalna moc brutto silnika kw (hkm) 48 (64) 56 (75) Pojemność łyżki m³ Ładunek wywracający przy pełnym obrocie kg Udźwig kg Maksymalna siła zrywania kn Opcja tylnego zaczepu 3.5 t Pedał impulsowania umożliwia precyzyjne sterowanie Wysokość przeładunku mm Kołowe ładowarki zakres rolniczy 7

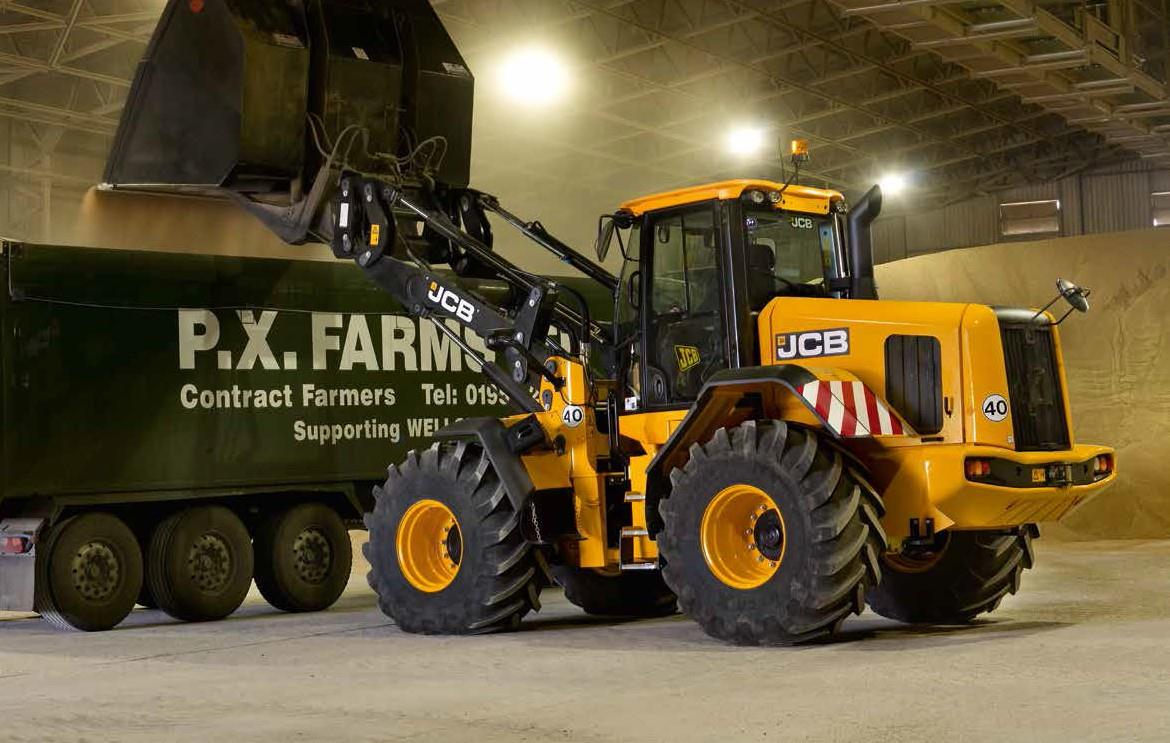

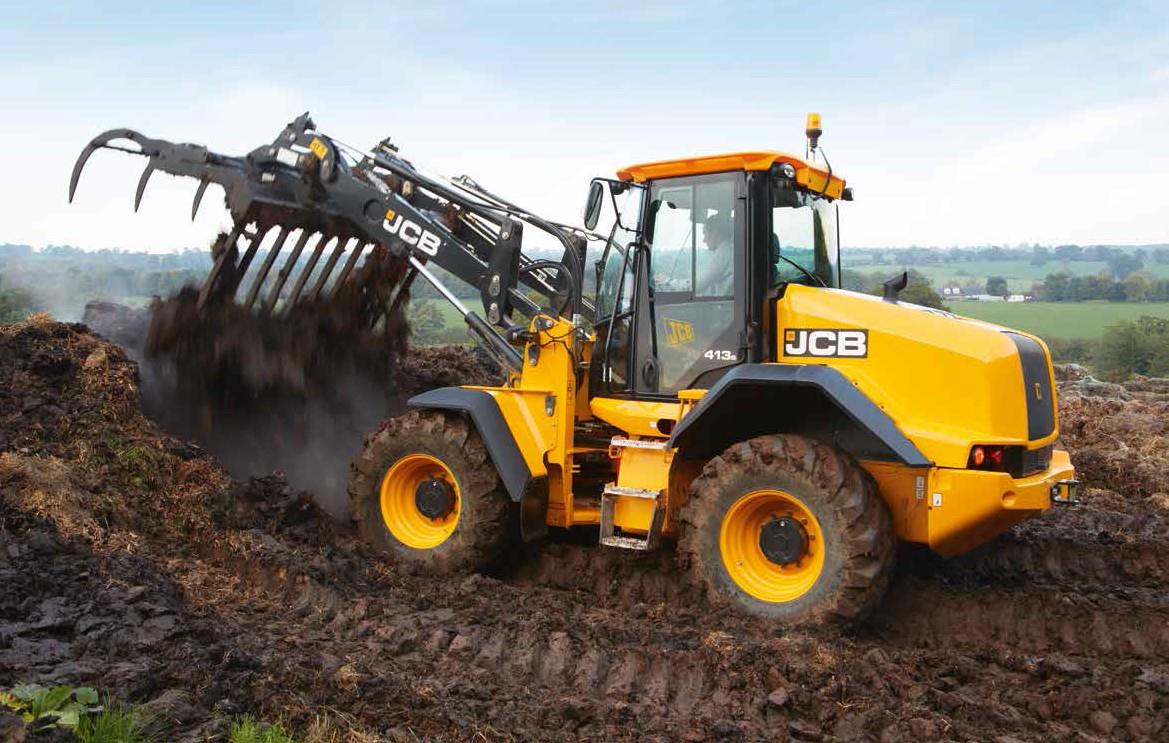

8 Kołowa ładowarka 413S. 2. Przeprojektowana kabina Nasza odnowiona kabina o kubaturze 3m 3 jest dostarczana z regulowaną kolumną kierowniczą, nowoczesnym centralnym panelem sterowania, kolorowym ekranem LCD i wieloma innymi udogodnieniami Wydajność EcoMAX 4.8- litrowy, utytułowany silnik JCB EcoMAX dostarcza mnóstwo mocy i momentu, także dzięki turbinie o zmiennej geometrii wirnika. 1. S oznacza rolnictwo Maszyna JCB 413S jest specjalnie zaprojekowana do zastosowań rolniczych, standardowo wyposażona w skrzynię biegów o sześciu biegach i krótkich przełożeniach, osie z ograniczonym poślizgiem i blok chłodzenia z chłodnicą o szerokich kanałach Funkcje wzmacniające efektywność Dzięki super skutecznym rozwiązaniom, takim jak hamulce typu back-off i elektroniczne zarządzanie wyłączaniem sprzęgła uzyskasz więcej z każdej kropli paliwa. 4. Zawsze pod kontrolą Aby zapewnić najwyższą wydajność operatorzy mogą wybrać jeden z trzech systemów sterowania, wykorzystujących nasz nowy joystick i elektrohydrauliczne sterowanie proporcjonalne hydrauliką dodatkową. 6. Skuteczne chłodzenie Aby zapewnić chłodzenie i oszczędność paliwa przy obniżonym poziomie hałasu zastosowano silnik wentylatora chłodzenia ze sprzęgłem wiskotycznym do automatycznego dobierania prędkości. 8 Kołowe ładowarki zakres rolniczy

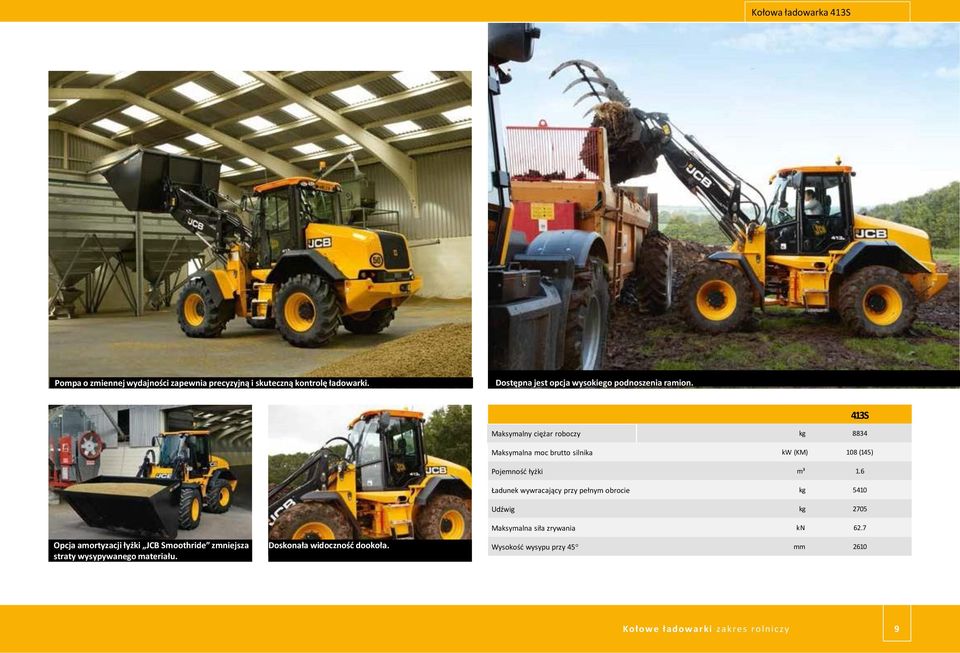

9 Kołowa ładowarka 413S Pompa o zmiennej wydajności zapewnia precyzyjną i skuteczną kontrolę ładowarki.. Dostępna jest opcja wysokiego podnoszenia ramion. Opcja amortyzacji łyżki JCB Smoothride zmniejsza straty wysypywanego materiału. Doskonała widoczność dookoła. Maksymalny ciężar roboczy kg 8834 Maksymalna moc brutto silnika kw (KM) 108 (145) Pojemność łyżki m³ 1.6 Ładunek wywracający przy pełnym obrocie kg 5410 Udźwig kg 2705 Maksymalna siła zrywania kn 62.7 Wysokość wysypu przy 45 mm S Kołowe ładowarki zakres rolniczy 9

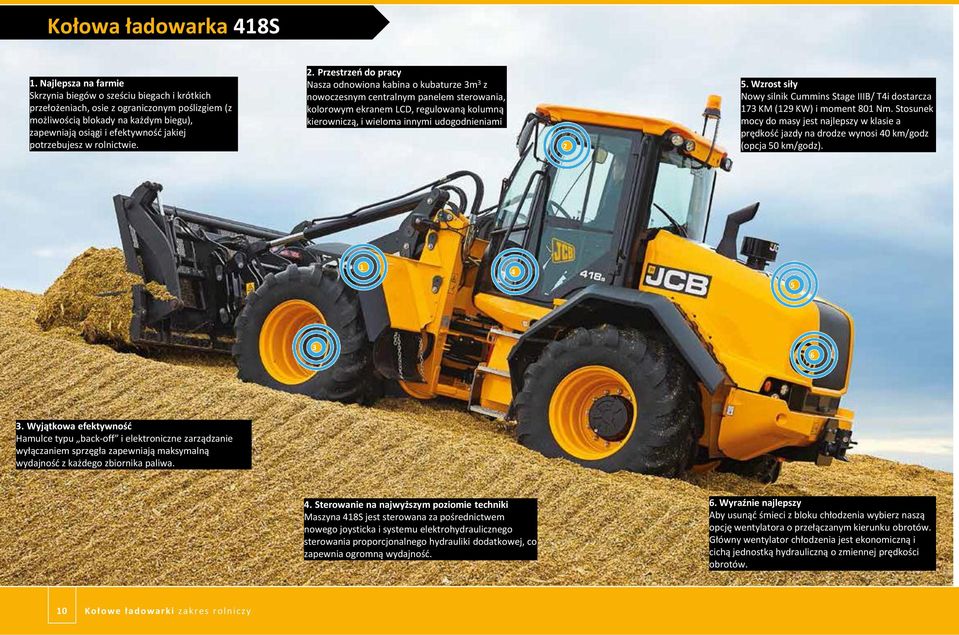

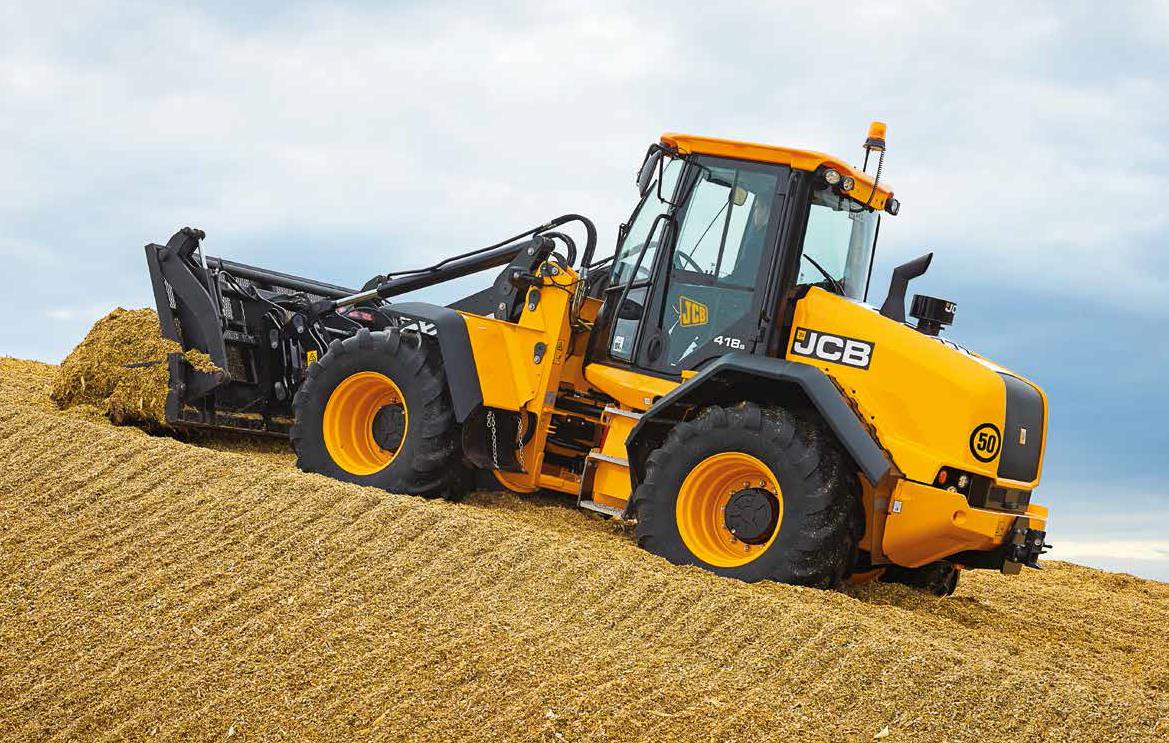

10 Kołowa ładowarka 418S 1. Najlepsza na farmie Skrzynia biegów o sześciu biegach i krótkich przełożeniach, osie z ograniczonym poślizgiem (z możliwością blokady na każdym biegu), zapewniają osiągi i efektywność jakiej potrzebujesz w rolnictwie. 2. Przestrzeń do pracy Nasza odnowiona kabina o kubaturze 3m 3 z nowoczesnym centralnym panelem sterowania, kolorowym ekranem LCD, regulowaną kolumną kierowniczą, i wieloma innymi udogodnieniami Wzrost siły Nowy silnik Cummins Stage IIIB/ T4i dostarcza 173 KM (129 KW) i moment 801 Nm. Stosunek mocy do masy jest najlepszy w klasie a prędkość jazdy na drodze wynosi 40 km/godz (opcja 50 km/godz) Wyjątkowa efektywność Hamulce typu back-off i elektroniczne zarządzanie wyłączaniem sprzęgła zapewniają maksymalną wydajność z każdego zbiornika paliwa. 4. Sterowanie na najwyższym poziomie techniki Maszyna 418S jest sterowana za pośrednictwem nowego joysticka i systemu elektrohydraulicznego sterowania proporcjonalnego hydrauliki dodatkowej, co zapewnia ogromną wydajność. 6. Wyraźnie najlepszy Aby usunąć śmieci z bloku chłodzenia wybierz naszą opcję wentylatora o przełączanym kierunku obrotów. Główny wentylator chłodzenia jest ekonomiczną i cichą jednostką hydrauliczną o zmiennej prędkości obrotów. 10 Kołowe ładowarki zakres rolniczy

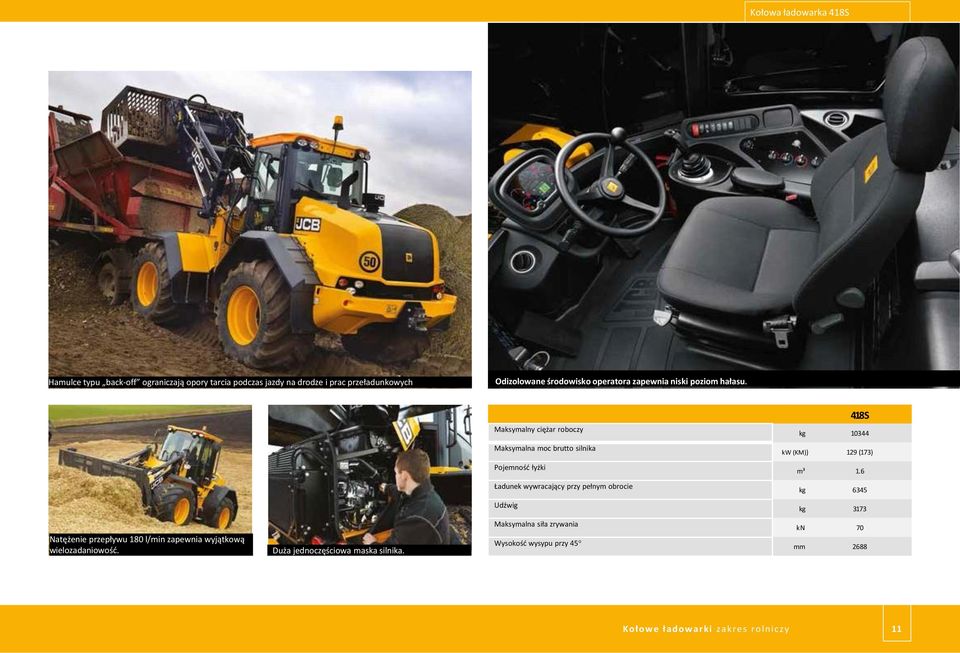

11 Kołowa ładowarka 418S Hamulce typu back-off ograniczają opory tarcia podczas jazdy na drodze i prac przeładunkowych. Odizolowane środowisko operatora zapewnia niski poziom hałasu. Natężenie przepływu 180 l/min zapewnia wyjątkową wielozadaniowość. Duża jednoczęściowa maska silnika. Maksymalny ciężar roboczy Maximum operating weight kg Maksymalna moc brutto silnika Maximum gross engine power kw (KM)) 129 (173) Pojemność łyżki Shovel capacity m³ 1.6 Ładunek wywracający przy pełnym obrocie Full turn tipping load kg 6345 Payload Udźwig kg 3173 Maximum Maksymalna breakout siła force zrywania kn 70 Dump Wysokość height 45º przy 45 mm S Kołowe ładowarki zakres rolniczy 11

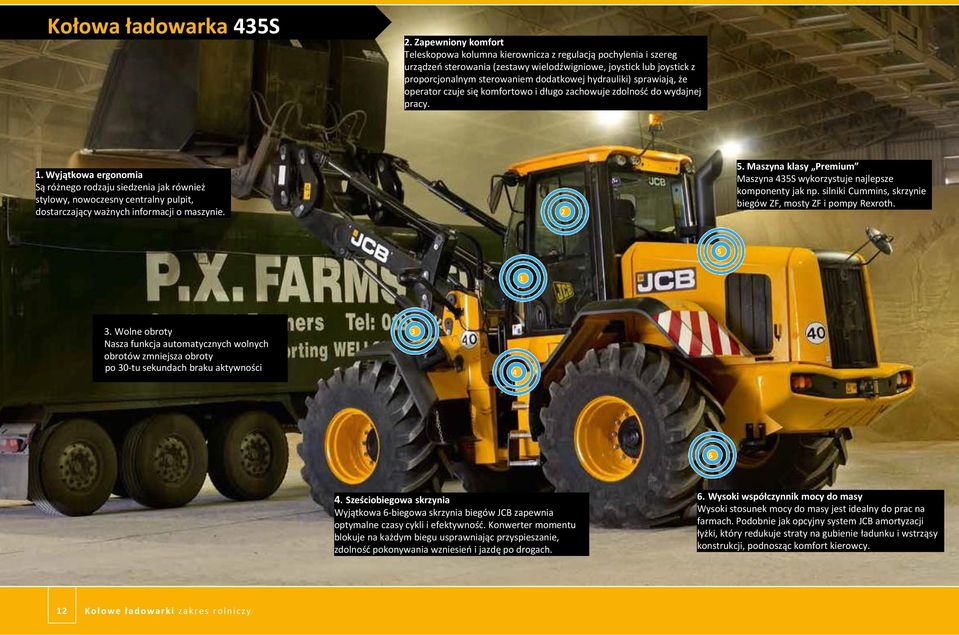

12 Kołowa ładowarka 435S 2. Zapewniony komfort Teleskopowa kolumna kierownicza z regulacją pochylenia i szereg urządzeń sterowania (zestawy wielodźwigniowe, joystick lub joystick z proporcjonalnym sterowaniem dodatkowej hydrauliki) sprawiają, że operator czuje się komfortowo i długo zachowuje zdolność do wydajnej pracy. 1. Wyjątkowa ergonomia Są różnego rodzaju siedzenia jak również stylowy, nowoczesny centralny pulpit, dostarczający ważnych informacji o maszynie Maszyna klasy Premium Maszyna 435S wykorzystuje najlepsze komponenty jak np. silniki Cummins, skrzynie biegów ZF, mosty ZF i pompy Rexroth Wolne obroty Nasza funkcja automatycznych wolnych obrotów zmniejsza obroty po 30-tu sekundach braku aktywności Sześciobiegowa skrzynia Wyjątkowa 6-biegowa skrzynia biegów JCB zapewnia optymalne czasy cykli i efektywność. Konwerter momentu blokuje na każdym biegu usprawniając przyspieszanie, zdolność pokonywania wzniesień i jazdę po drogach. 6. Wysoki współczynnik mocy do masy Wysoki stosunek mocy do masy jest idealny do prac na farmach. Podobnie jak opcyjny system JCB amortyzacji łyżki, który redukuje straty na gubienie ładunku i wstrząsy konstrukcji, podnosząc komfort kierowcy. 12 Kołowe ładowarki zakres rolniczy

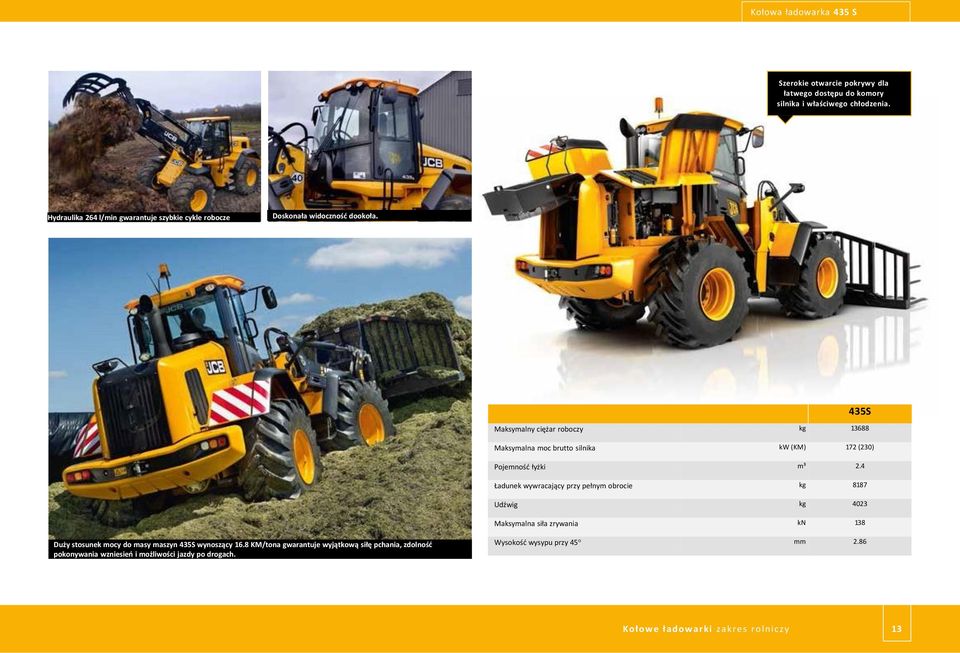

13 Kołowa ładowarka 435 S Szerokie otwarcie pokrywy dla łatwego dostępu do komory silnika i właściwego chłodzenia. Hydraulika 264 l/min gwarantuje szybkie cykle robocze Doskonała widoczność dookoła. 435S Maksymalny ciężar roboczy kg Maksymalna moc brutto silnika kw (KM) 172 (230) Pojemność łyżki m³ 2.4 Ładunek wywracający przy pełnym obrocie kg 8187 Udźwig kg 4023 Maksymalna siła zrywania kn 138 Duży stosunek mocy do masy maszyn 435S wynoszący 16.8 KM/tona gwarantuje wyjątkową siłę pchania, zdolność pokonywania wzniesień i możliwości jazdy po drogach. Wysokość wysypu przy 45 mm 2.86 Kołowe ładowarki zakres rolniczy 13

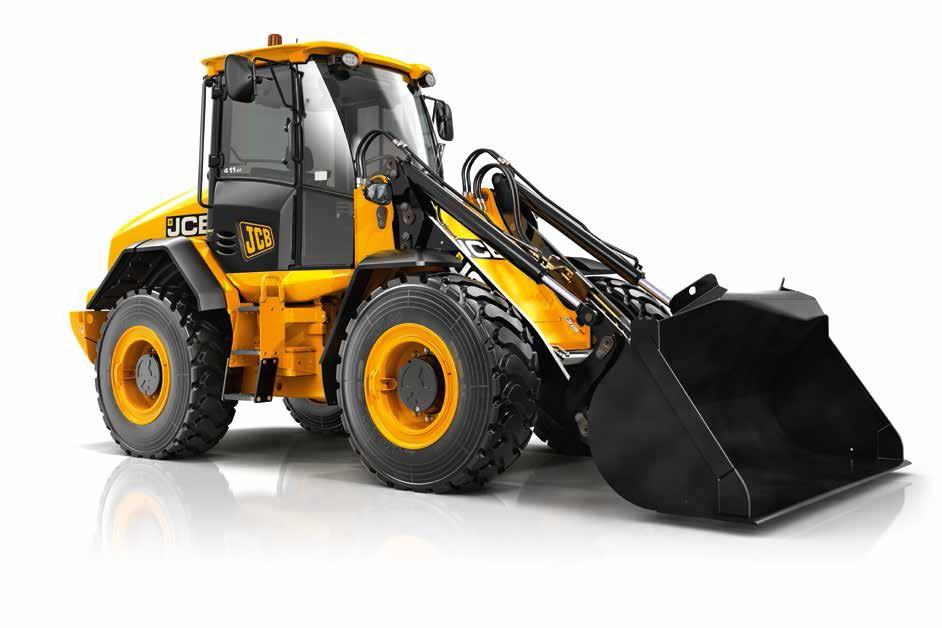

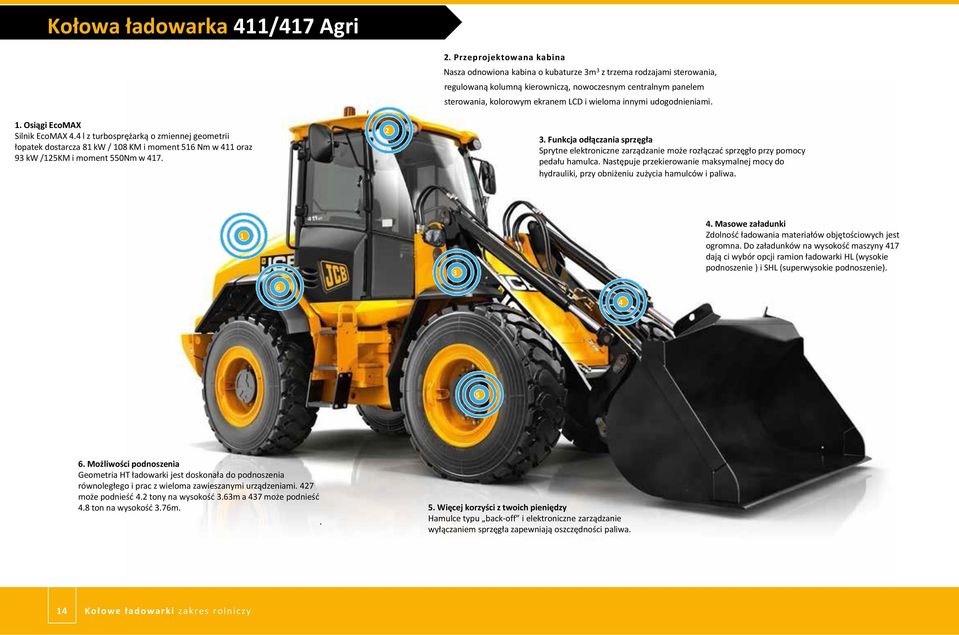

14 Kołowa ładowarka 411/417 Agri 1. Osiągi EcoMAX Silnik EcoMAX 4.4 l z turbosprężarką o zmiennej geometrii łopatek dostarcza 81 kw / 108 KM i moment 516 Nm w 411 oraz 93 kw /125KM i moment 550Nm w Przeprojektowana kabina Nasza odnowiona kabina o kubaturze 3m 3 z trzema rodzajami sterowania, regulowaną kolumną kierowniczą, nowoczesnym centralnym panelem sterowania, kolorowym ekranem LCD i wieloma innymi udogodnieniami. 3. Funkcja odłączania sprzęgła Sprytne elektroniczne zarządzanie może rozłączać sprzęgło przy pomocy pedału hamulca. Następuje przekierowanie maksymalnej mocy do hydrauliki, przy obniżeniu zużycia hamulców i paliwa Masowe załadunki Zdolność ładowania materiałów objętościowych jest ogromna. Do załadunków na wysokość maszyny 417 dają ci wybór opcji ramion ładowarki HL (wysokie podnoszenie ) i SHL (superwysokie podnoszenie) Możliwości podnoszenia Geometria HT ładowarki jest doskonała do podnoszenia równoległego i prac z wieloma zawieszanymi urządzeniami. 427 może podnieść 4.2 tony na wysokość 3.63m a 437 może podnieść 4.8 ton na wysokość 3.76m.. 5. Więcej korzyści z twoich pieniędzy Hamulce typu back-off i elektroniczne zarządzanie wyłączaniem sprzęgła zapewniają oszczędności paliwa. 14 Kołowe ładowarki zakres rolniczy

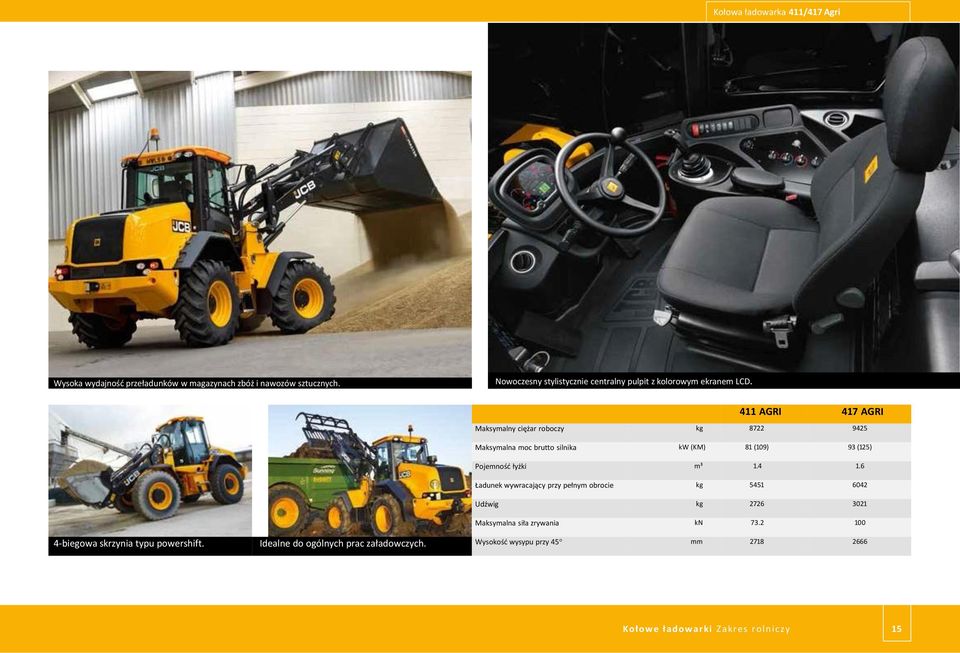

15 Kołowa ładowarka 411/417 Agri Wysoka wydajność przeładunków w magazynach zbóż i nawozów sztucznych. Nowoczesny stylistycznie centralny pulpit z kolorowym ekranem LCD. 411 AGRI 417 AGRI Maksymalny ciężar roboczy kg Maksymalna moc brutto silnika kw (KM) 81 (109) 93 (125) Pojemność łyżki m³ Ładunek wywracający przy pełnym obrocie kg Udźwig kg Maksymalna siła zrywania kn biegowa skrzynia typu powershift. Idealne do ogólnych prac załadowczych. Wysokość wysypu przy 45 mm Kołowe ładowarki Zakres rolniczy 15

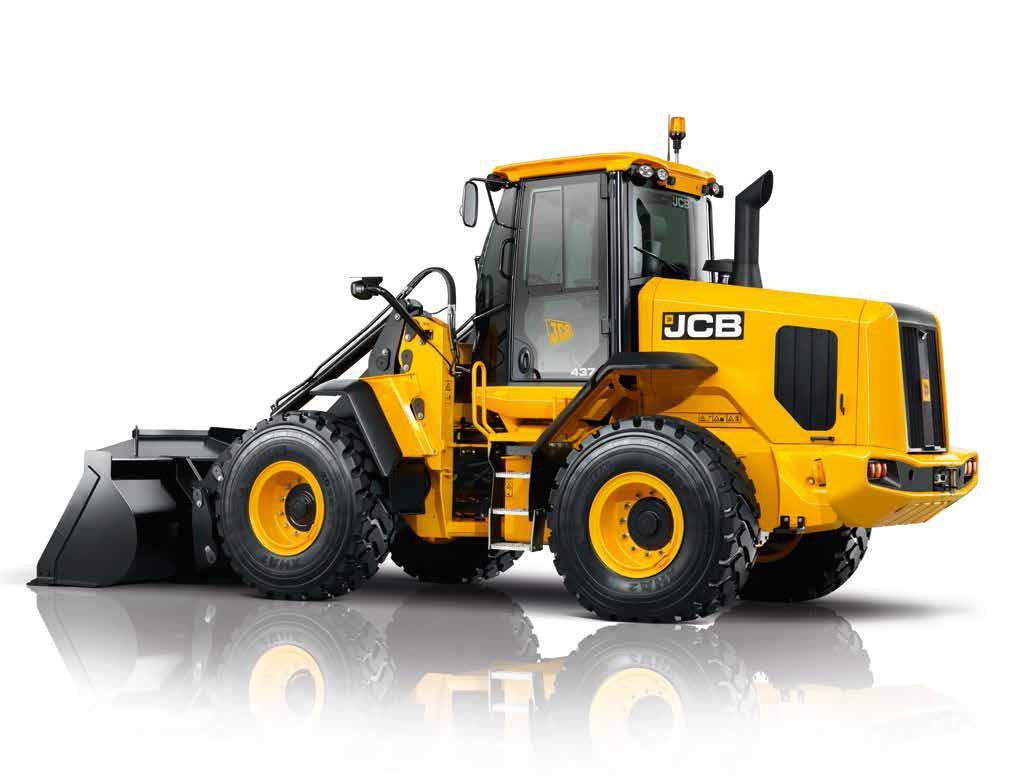

16 Kołowa ładowarka 427 / 437 Agri 2. Wspaniałe stanowisko pracy Kabina 3m3 twworzy przestronne środowisko robocze z wieloma schowkami. Klimatyzacja i opcje kontroli klimatu pomagają utrzymywać odpowiednie temperatury do pracy. 2 3.Zawsze na właściwym biegu 427 Agri ma 6-biegową skrzynię przekładniową, zapewniającą optymalny dobór biegu dla każdej aplikacji a także konwerter momentu blokowany na biegach od 2 do Farma miejsce dla tych maszyn JCB 427 lub 437 Agri jest silną ładowarką kołową, idealną do przeładunków masowych. Magazyny zbóż i nawozów sztucznych są dla niej odpowiednim miejscem Możliwości podnoszenia Geometria HT ładowarki jest doskonała do podnoszenia równoległego i prac z wieloma zawieszanymi urządzeniami. 427 może podnieść 4.2 tony na wysokość 3.63m a 437 może podnieść 4.8 ton na wysokość 3.76m. 5. Zaprojektowane dla operatora Teleskopowa kolumna kierownicza z regulacją pochylenia i szereg urządzeń sterowania (zestawy wielodźwigniowe, joystick lub joystick z proporcjonalnym sterowaniem dodatkowej hydrauliki). 4. Technologia wzmacniania efektywności Blokowanie hydrauliki skrzyni biegów maksymalnie zwiększa możliwości systemu hydraulicznego i ogranicza prędkość pojazdu podczas ładowania. Hydraulika z detekcją obciążenia używa zasilania tylko na żądanie.. 16 Kołowe ładowarki Zakres rolniczy

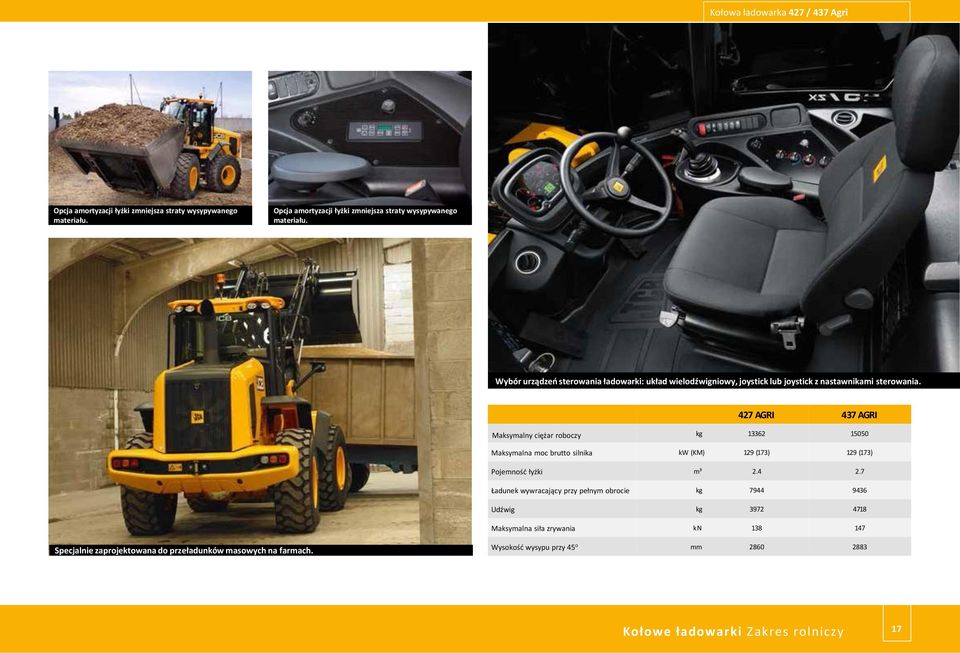

17 Kołowa ładowarka 427 / 437 Agri Opcja amortyzacji łyżki zmniejsza straty wysypywanego materiału. Opcja amortyzacji łyżki zmniejsza straty wysypywanego materiału. Wybór urządzeń sterowania ładowarki: układ wielodźwigniowy, joystick lub joystick z nastawnikami sterowania. proporcjonalnego. 427 AGRI 437 AGRI Maksymalny ciężar roboczy kg Maksymalna moc brutto silnika kw (KM) 129 (173) 129 (173) Pojemność łyżki m³ Ładunek wywracający przy pełnym obrocie kg Udźwig kg Maksymalna siła zrywania kn Specjalnie zaprojektowana do przeładunków masowych na farmach. Wysokość wysypu przy 45 mm Kołowe ładowarki Zakres rolniczy 17

18 Osprzęt Od łyżek, łopat, zasilaczy hydraulicznych i narzędzi do wyspecjalizowanych produktów do ogromnego zakresu zastosowań takich jak sortowanie i prace rozbiórkowe, można nasze oryginalne urządzenia zawieszane JCB precyzyjnie dopasować do każdej maszyny. One także są zapewniane przez nasze światowe ekipy serwisowe. Łopaty o dużej pojemności.. Zamiatarka JCB Widły do obornika Łopata do ziarna Chwytak do beli 18 Kołowe ładowarki Zakres rolniczy

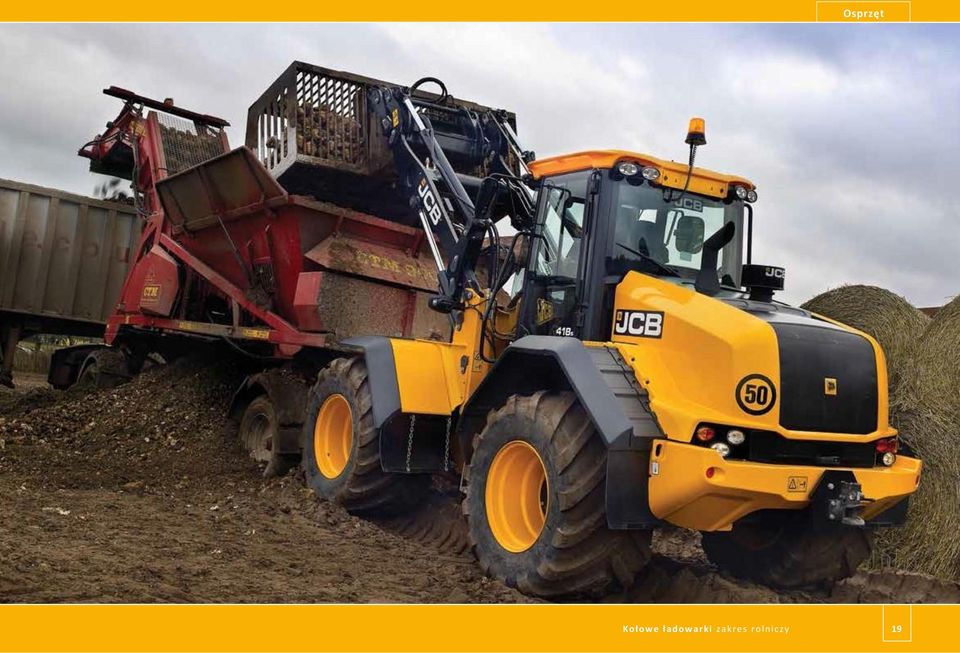

19 Osprzęt Kołowe ładowarki zakres rolniczy 19

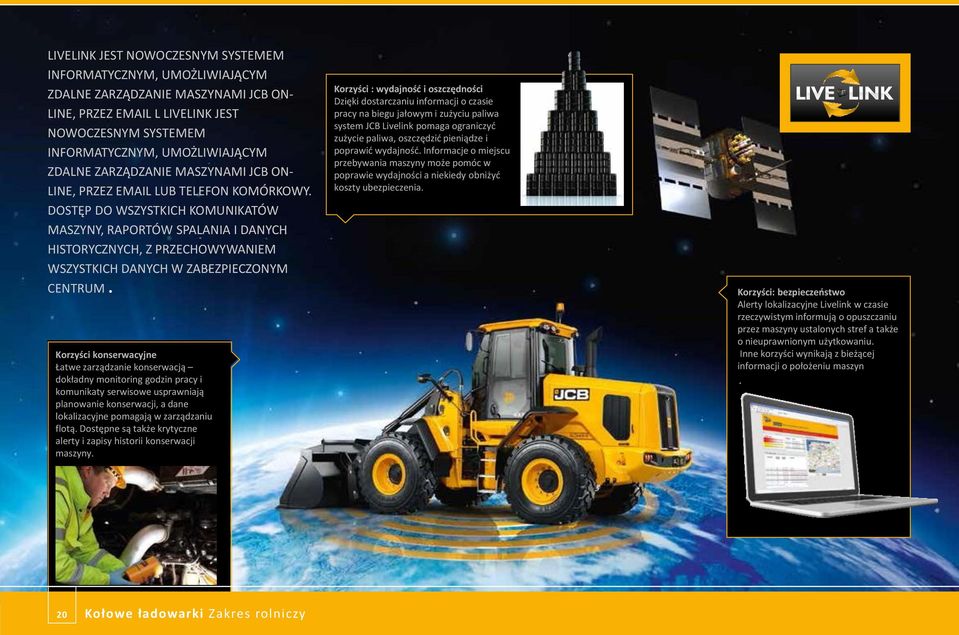

20 LIVELINK JEST NOWOCZESNYM SYSTEMEM INFORMATYCZNYM, UMOŻLIWIAJĄCYM ZDALNE ZARZĄDZANIE MASZYNAMI JCB ON- LINE, PRZEZ L LIVELINK JEST NOWOCZESNYM SYSTEMEM INFORMATYCZNYM, UMOŻLIWIAJĄCYM ZDALNE ZARZĄDZANIE MASZYNAMI JCB ON- LINE, PRZEZ LUB TELEFON KOMÓRKOWY. DOSTĘP DO WSZYSTKICH KOMUNIKATÓW MASZYNY, RAPORTÓW SPALANIA I DANYCH HISTORYCZNYCH, Z PRZECHOWYWANIEM WSZYSTKICH DANYCH W ZABEZPIECZONYM CENTRUM. Korzyści konserwacyjne Łatwe zarządzanie konserwacją dokładny monitoring godzin pracy i komunikaty serwisowe usprawniają planowanie konserwacji, a dane lokalizacyjne pomagają w zarządzaniu flotą. Dostępne są także krytyczne alerty i zapisy historii konserwacji maszyny. Korzyści : wydajność i oszczędności Dzięki dostarczaniu informacji o czasie pracy na biegu jałowym i zużyciu paliwa system JCB Livelink pomaga ograniczyć zużycie paliwa, oszczędzić pieniądze i poprawić wydajność. Informacje o miejscu przebywania maszyny może pomóc w poprawie wydajności a niekiedy obniżyć koszty ubezpieczenia. Korzyści: bezpieczeństwo Alerty lokalizacyjne Livelink w czasie rzeczywistym informują o opuszczaniu przez maszyny ustalonych stref a także o nieuprawnionym użytkowaniu. Inne korzyści wynikają z bieżącej informacji o położeniu maszyn. 20 Kołowe ładowarki Zakres rolniczy

21 VA L U E ADDED Wartość dodana OGÓLNOŚWIATOWA SIEĆ JCB WSPARCIA KLIENTA JEST PIERWSZORZĘDNA. NIEZALEŻNIE OD TEGO CO POTRZEBUJESZ I GDZIE JESTEŚ, UZYSKASZ SZYBKĄ I SPRAWNĄ POMOC I MOŻESZ BYĆ PEWNY, ŻE TWOJE MASZYNY STALE WYKORZYZSTUJĄ SWÓJ PEŁNY POTENCJAŁ Nasz Serwis Wsparcia Technicznego zapewnia stały dostęp do ekspertów fabrycznych, przez całą dobę a nasze zespoły finansów i ubezpieczeń są zawsze pod ręką, by zapewnić szybkie, elastyczne i konkurencyjne rozwiązania finansowe. 3 2 Światowa sieć Centrów Części JCB to inny model sprawnego działania; dzięki 15 regionalnym bazom możemy dostarczyć ok.95% wszystkich części w dowolne miejsce na świecie w ciągu 24 godzin. Nasze oryginalne części JCB są zaprojektowane do harmonijnej pracy z twoją maszyną dla optymalnej wydajności i sprawności. JCB Assetcare oferuje wszechstronne rozszerzone gwarancje i umowy serwisowe, jak również wyłącznie umowy serwisowe lub naprawcze i konserwacyjne. Niezależnie od tego co wybierzesz, nasze zespoły konserwacyjne na całym świecie oferują konkurencyjne stawki robocizny i darmowe wyceny jak również szybkie, skuteczne naprawy. Zakłady produkcyjne Dealerzy Centra dystrybucji części Uwaga: JCB Livelink lub JCB Assetcare mogą być niedostępne w twoim rejonie, sprawdź to u twego lokalnego dealera. Kołowe ładowarki zakres rolniczy 21

22
