1 CEGŁY, PŁYTKI I BRUKI KLINKIEROWE CRH KLINKIER Specjaliści od klinkieru Bruk klinkierowy CRH Dlaczego bruk klinkierowy? Oferta Ile to kosztuje? Wskazówki wykonawcze Przykłady aranżacji

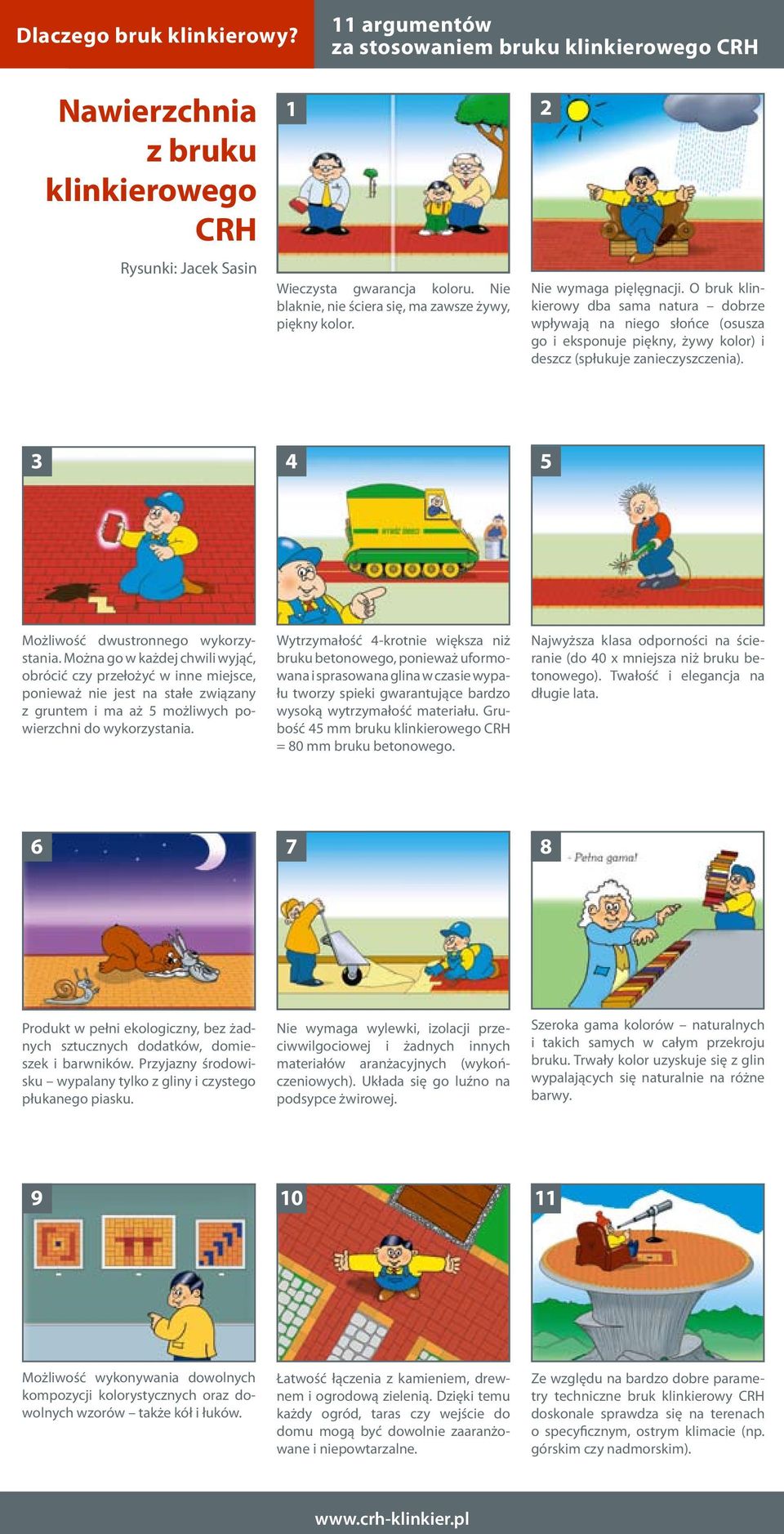

2 Dlaczego bruk klinkierowy? 11 argumentów za stosowaniem bruku klinkierowego CRH Nawierzchnia z bruku klinkierowego CRH Rysunki: Jacek Sasin 1 Wieczysta gwarancja koloru. Nie blaknie, nie ściera się, ma zawsze żywy, piękny kolor. 2 Nie wymaga pięlęgnacji. O bruk klinkierowy dba sama natura dobrze wpływają na niego słońce (osusza go i eksponuje piękny, żywy kolor) i deszcz (spłukuje zanieczyszczenia) Możliwość dwustronnego wykorzystania. Można go w każdej chwili wyjąć, obrócić czy przełożyć w inne miejsce, ponieważ nie jest na stałe związany z gruntem i ma aż 5 możliwych powierzchni do wykorzystania. Wytrzymałość 4-krotnie większa niż bruku betonowego, ponieważ uformowana i sprasowana glina w czasie wypału tworzy spieki gwarantujące bardzo wysoką wytrzymałość materiału. Grubość 45 mm bruku klinkierowego CRH = 80 mm bruku betonowego. Najwyższa klasa odporności na ścieranie (do 40 x mniejsza niż bruku betonowego). Twałość i elegancja na długie lata Produkt w pełni ekologiczny, bez żadnych sztucznych dodatków, domieszek i barwników. Przyjazny środowisku wypalany tylko z gliny i czystego płukanego piasku. Nie wymaga wylewki, izolacji przeciwwilgociowej i żadnych innych materiałów aranżacyjnych (wykończeniowych). Układa się go luźno na podsypce żwirowej. Szeroka gama kolorów naturalnych i takich samych w całym przekroju bruku. Trwały kolor uzyskuje się z glin wypalających się naturalnie na różne barwy Możliwość wykonywania dowolnych kompozycji kolorystycznych oraz dowolnych wzorów także kół i łuków. Łatwość łączenia z kamieniem, drewnem i ogrodową zielenią. Dzięki temu każdy ogród, taras czy wejście do domu mogą być dowolnie zaaranżowane i niepowtarzalne. Ze względu na bardzo dobre parametry techniczne bruk klinkierowy CRH doskonale sprawdza się na terenach o specyficznym, ostrym klimacie (np. górskim czy nadmorskim).

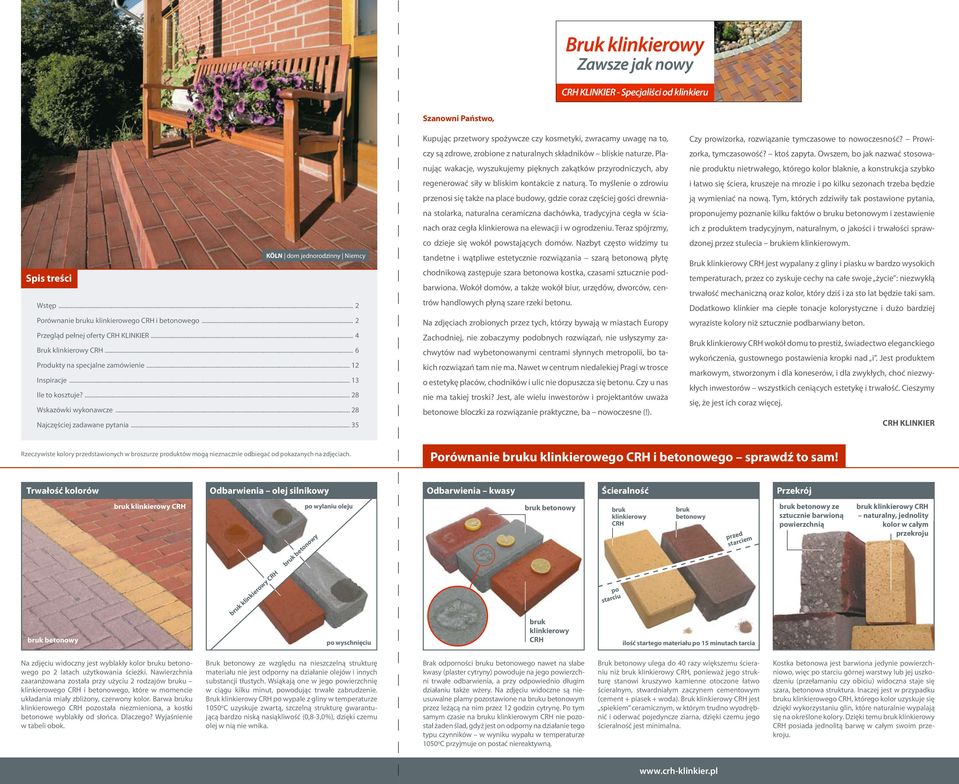

3 CRH KLINKIER - Specjaliści od klinkieru Spis treści KÖLN dom jednorodzinny Niemcy Wstęp... 2 Porównanie bruku klinkierowego CRH i betonowego... 2 Przegląd pełnej oferty CRH KLINKIER... 4 Bruk klinkierowy CRH... 6 Produkty na specjalne zamówienie Inspiracje Ile to kosztuje? Wskazówki wykonawcze Najczęściej zadawane pytania Szanowni Państwo, Kupując przetwory spożywcze czy kosmetyki, zwracamy uwagę na to, czy są zdrowe, zrobione z naturalnych składników bliskie naturze. Planując wakacje, wyszukujemy pięknych zakątków przyrodniczych, aby regenerować siły w bliskim kontakcie z naturą. To myślenie o zdrowiu przenosi się także na place budowy, gdzie coraz częściej gości drewniana stolarka, naturalna ceramiczna dachówka, tradycyjna cegła w ścianach oraz cegła klinkierowa na elewacji i w ogrodzeniu. Teraz spójrzmy, co dzieje się wokół powstających domów. Nazbyt często widzimy tu tandetne i wątpliwe estetycznie rozwiązania szarą betonową płytę chodnikową zastępuje szara betonowa kostka, czasami sztucznie podbarwiona. Wokół domów, a także wokół biur, urzędów, dworców, centrów handlowych płyną szare rzeki betonu. Na zdjęciach zrobionych przez tych, którzy bywają w miastach Europy Zachodniej, nie zobaczymy podobnych rozwiązań, nie usłyszymy zachwytów nad wybetonowanymi centrami słynnych metropolii, bo takich rozwiązań tam nie ma. Nawet w centrum niedalekiej Pragi w trosce o estetykę placów, chodników i ulic nie dopuszcza się betonu. Czy u nas nie ma takiej troski? Jest, ale wielu inwestorów i projektantów uważa betonowe bloczki za rozwiązanie praktyczne, ba nowoczesne (!). Czy prowizorka, rozwiązanie tymczasowe to nowoczesność? Prowizorka, tymczasowość? ktoś zapyta. Owszem, bo jak nazwać stosowanie produktu nietrwałego, którego kolor blaknie, a konstrukcja szybko i łatwo się ściera, kruszeje na mrozie i po kilku sezonach trzeba będzie ją wymieniać na nową. Tym, których zdziwiły tak postawione pytania, proponujemy poznanie kilku faktów o bruku betonowym i zestawienie ich z produktem tradycyjnym, naturalnym, o jakości i trwałości sprawdzonej przez stulecia brukiem klinkierowym. Bruk klinkierowy CRH jest wypalany z gliny i piasku w bardzo wysokich temperaturach, przez co zyskuje cechy na całe swoje życie : niezwykłą trwałość mechaniczną oraz kolor, który dziś i za sto lat będzie taki sam. Dodatkowo klinkier ma ciepłe tonacje kolorystyczne i dużo bardziej wyraziste kolory niż sztucznie podbarwiany beton. Bruk klinkierowy CRH wokół domu to prestiż, świadectwo eleganckiego wykończenia, gustownego postawienia kropki nad i. Jest produktem markowym, stworzonym i dla koneserów, i dla zwykłych, choć niezwykłych inwestorów wszystkich ceniących estetykę i trwałość. Cieszymy się, że jest ich coraz więcej. CRH KLINKIER Rzeczywiste kolory przedstawionych w broszurze produktów mogą nieznacznie odbiegać od pokazanych na zdjęciach. Porównanie bruku klinkierowego CRH i betonowego sprawdź to sam! Trwałość kolorów Odbarwienia olej silnikowy Odbarwienia kwasy Ścieralność Przekrój bruk betonowy bruk klinkierowy CRH bruk klinkierowy CRH bruk betonowy po wylaniu oleju po wyschnięciu bruk betonowy bruk klinkierowy CRH bruk klinkierowy CRH po starciu bruk betonowy przed starciem ilość startego materiału po 15 minutach tarcia bruk betonowy ze sztucznie barwioną powierzchnią bruk klinkierowy CRH naturalny, jednolity kolor w całym przekroju Na zdjęciu widoczny jest wyblakły kolor bruku betonowego po 2 latach użytkowania ścieżki. Nawierzchnia zaaranżowana została przy użyciu 2 rodzajów bruku klinkierowego CRH i betonowego, które w momencie układania miały zbliżony, czerwony kolor. Barwa bruku klinkierowego CRH pozostała niezmieniona, a kostki betonowe wyblakły od słońca. Dlaczego? Wyjaśnienie w tabeli obok. Bruk betonowy ze względu na nieszczelną strukturę materiału nie jest odporny na działanie olejów i innych substancji tłustych. Wsiąkają one w jego powierzchnię w ciągu kilku minut, powodując trwałe zabrudzenie. Bruk klinkierowy CRH po wypale z gliny w temperaturze 1050 o C uzyskuje zwartą, szczelną strukturę gwarantującą bardzo niską nasiąkliwość (0,8-3,0%), dzięki czemu olej w nią nie wnika. Brak odporności bruku betonowego nawet na słabe kwasy (plaster cytryny) powoduje na jego powierzchni trwałe odbarwienia, a przy odpowiednio długim działaniu także wżery. Na zdjęciu widoczne są nieusuwalne plamy pozostawione na bruku betonowym przez leżącą na nim przez 12 godzin cytrynę. Po tym samym czasie na bruku klinkierowym CRH nie pozostał żaden ślad, gdyż jest on odporny na działanie tego typu czynników w wyniku wypału w temperaturze 1050 o C przyjmuje on postać niereaktywną. Bruk betonowy ulega do 40 razy większemu ścieraniu niż bruk klinkierowy CRH, ponieważ jego strukturę stanowi kruszywo kamienne otoczone łatwo ścieralnym, stwardniałym zaczynem cementowym (cement + piasek + woda). Bruk klinkierowy CRH jest spiekiem ceramicznym, w którym trudno wyodrębnić i oderwać pojedyncze ziarna, dzięki czemu jego ścieralność jest minimalna. Kostka betonowa jest barwiona jedynie powierzchniowo, więc po starciu górnej warstwy lub jej uszkodzeniu (przełamaniu czy obiciu) widoczna staje się szara, betonowa struktura. Inaczej jest w przypadku bruku klinkierowego CRH, którego kolor uzyskuje się dzięki wykorzystaniu glin, które naturalnie wypalają się na określone kolory. Dzięki temu bruk klinkierowy CRH posiada jednolitą barwę w całym swoim przekroju.

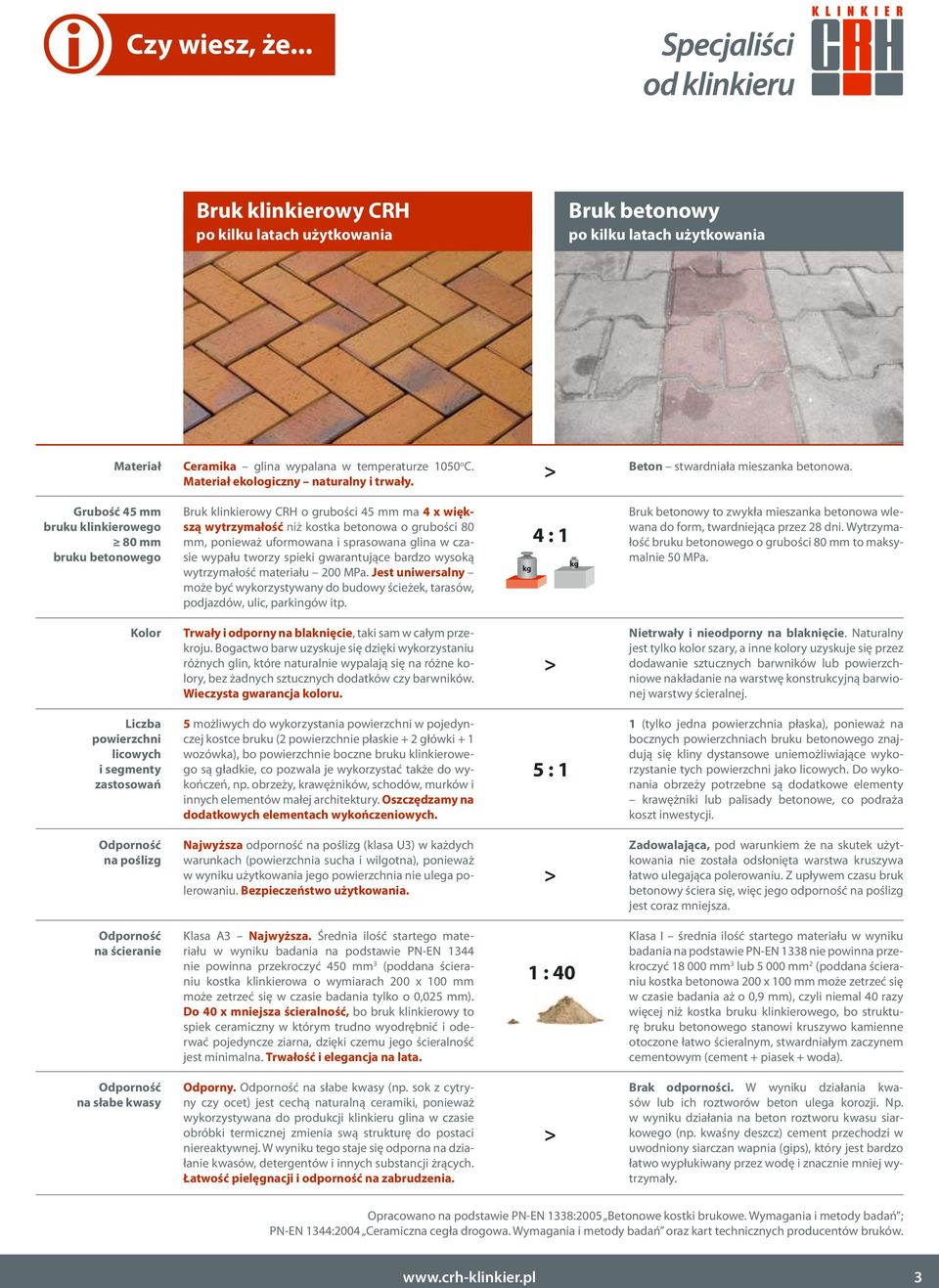

4 Czy wiesz, że... Bruk klinkierowy CRH po kilku latach użytkowania Bruk betonowy po kilku latach użytkowania Materiał Ceramika glina wypalana w temperaturze 1050 o C. Materiał ekologiczny naturalny i trwały. > Beton stwardniała mieszanka betonowa. Grubość 45 mm bruku klinkierowego 80 mm bruku betonowego Bruk klinkierowy CRH o grubości 45 mm ma 4 x większą wytrzymałość niż kostka betonowa o grubości 80 mm, ponieważ uformowana i sprasowana glina w czasie wypału tworzy spieki gwarantujące bardzo wysoką wytrzymałość materiału 200 MPa. Jest uniwersalny może być wykorzystywany do budowy ścieżek, tarasów, podjazdów, ulic, parkingów itp. 4 : 1 kg kg Bruk betonowy to zwykła mieszanka betonowa wlewana do form, twardniejąca przez 28 dni. Wytrzymałość bruku betonowego o grubości 80 mm to maksymalnie 50 MPa. Kolor Trwały i odporny na blaknięcie, taki sam w całym przekroju. Bogactwo barw uzyskuje się dzięki wykorzystaniu różnych glin, które naturalnie wypalają się na różne kolory, bez żadnych sztucznych dodatków czy barwników. Wieczysta gwarancja koloru. > Nietrwały i nieodporny na blaknięcie. Naturalny jest tylko kolor szary, a inne kolory uzyskuje się przez dodawanie sztucznych barwników lub powierzchniowe nakładanie na warstwę konstrukcyjną barwionej warstwy ścieralnej. Liczba powierzchni licowych i segmenty zastosowań 5 możliwych do wykorzystania powierzchni w pojedynczej kostce bruku (2 powierzchnie płaskie + 2 główki + 1 wozówka), bo powierzchnie boczne bruku klinkierowego są gładkie, co pozwala je wykorzystać także do wykończeń, np. obrzeży, krawężników, schodów, murków i innych elementów małej architektury. Oszczędzamy na dodatkowych elementach wykończeniowych. 5 : 1 1 (tylko jedna powierzchnia płaska), ponieważ na bocznych powierzchniach bruku betonowego znajdują się kliny dystansowe uniemożliwiające wykorzystanie tych powierzchni jako licowych. Do wykonania obrzeży potrzebne są dodatkowe elementy krawężniki lub palisady betonowe, co podraża koszt inwestycji. Odporność na poślizg Najwyższa odporność na poślizg (klasa U3) w każdych warunkach (powierzchnia sucha i wilgotna), ponieważ w wyniku użytkowania jego powierzchnia nie ulega polerowaniu. Bezpieczeństwo użytkowania. > Zadowalająca, pod warunkiem że na skutek użytkowania nie została odsłonięta warstwa kruszywa łatwo ulegająca polerowaniu. Z upływem czasu bruk betonowy ściera się, więc jego odporność na poślizg jest coraz mniejsza. Odporność na ścieranie Klasa A3 Najwyższa. Średnia ilość startego materiału w wyniku badania na podstawie PN-EN 1344 nie powinna przekroczyć 450 mm 3 (poddana ścieraniu kostka klinkierowa o wymiarach 200 x 100 mm może zetrzeć się w czasie badania tylko o 0,025 mm). Do 40 x mniejsza ścieralność, bo bruk klinkierowy to spiek ceramiczny w którym trudno wyodrębnić i oderwać pojedyncze ziarna, dzięki czemu jego ścieralność jest minimalna. Trwałość i elegancja na lata. 1 : 40 Klasa I średnia ilość startego materiału w wyniku badania na podstawie PN-EN 1338 nie powinna przekroczyć mm 3 lub mm 2 (poddana ścieraniu kostka betonowa 200 x 100 mm może zetrzeć się w czasie badania aż o 0,9 mm), czyli niemal 40 razy więcej niż kostka bruku klinkierowego, bo strukturę bruku betonowego stanowi kruszywo kamienne otoczone łatwo ścieralnym, stwardniałym zaczynem cementowym (cement + piasek + woda). Odporność na słabe kwasy Odporny. Odporność na słabe kwasy (np. sok z cytryny czy ocet) jest cechą naturalną ceramiki, ponieważ wykorzystywana do produkcji klinkieru glina w czasie obróbki termicznej zmienia swą strukturę do postaci niereaktywnej. W wyniku tego staje się odporna na działanie kwasów, detergentów i innych substancji żrących. Łatwość pielęgnacji i odporność na zabrudzenia. > Brak odporności. W wyniku działania kwasów lub ich roztworów beton ulega korozji. Np. w wyniku działania na beton roztworu kwasu siarkowego (np. kwaśny deszcz) cement przechodzi w uwodniony siarczan wapnia (gips), który jest bardzo łatwo wypłukiwany przez wodę i znacznie mniej wytrzymały. Opracowano na podstawie PN-EN 1338:2005 Betonowe kostki brukowe. Wymagania i metody badań ; PN-EN 1344:2004 Ceramiczna cegła drogowa. Wymagania i metody badań oraz kart technicznych producentów bruków. 3

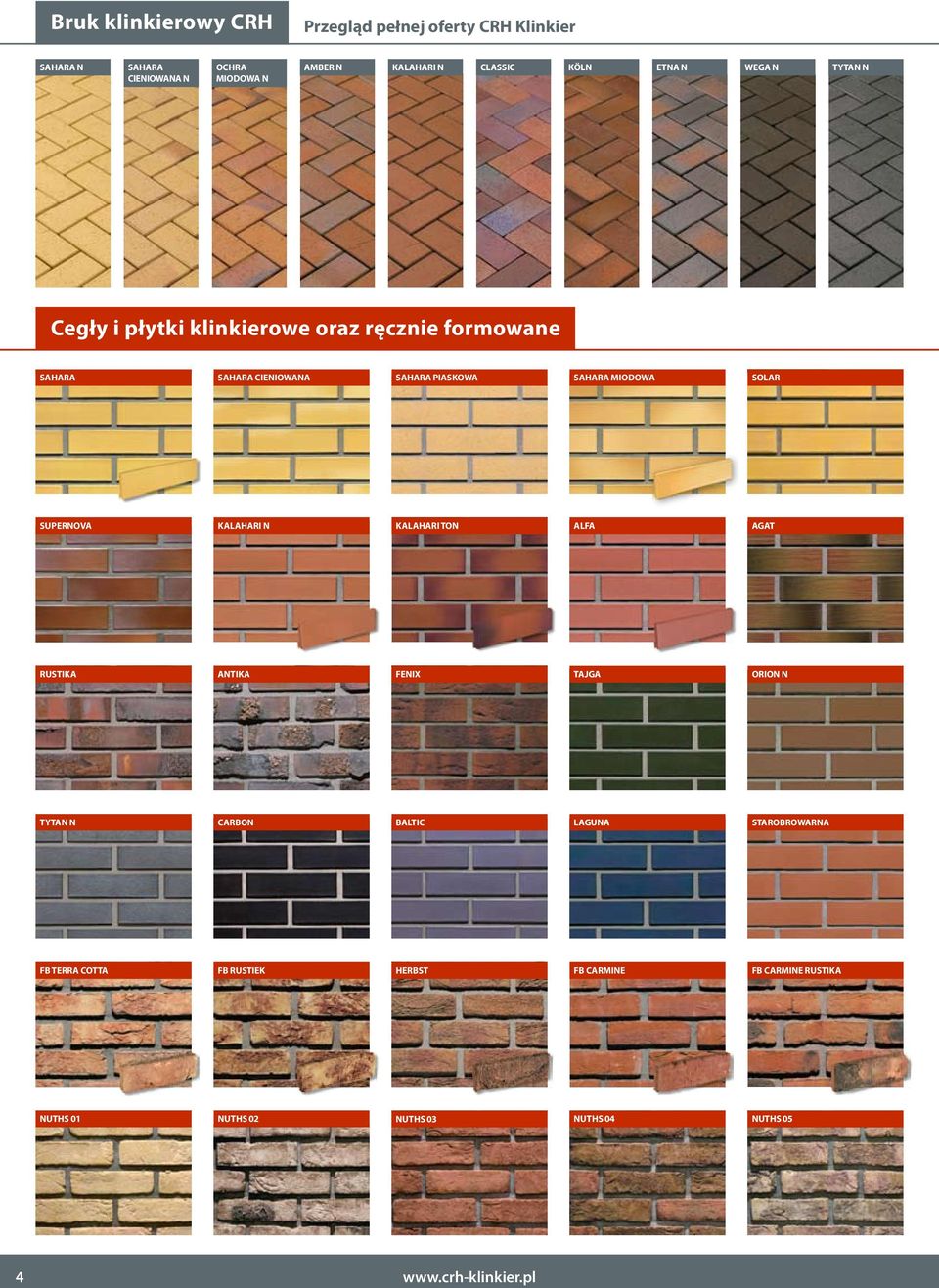

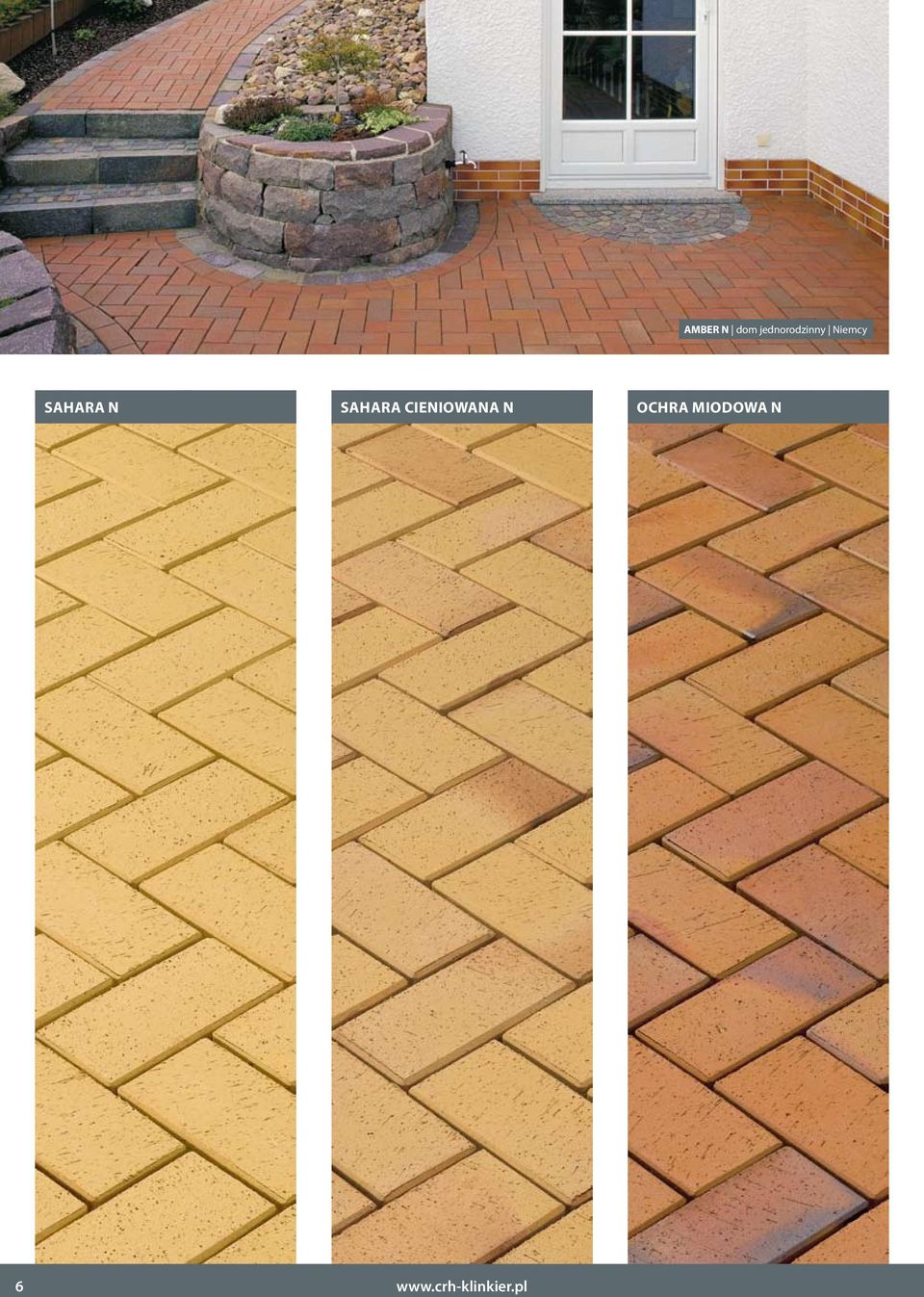

5 Bruk klinkierowy CRH Przegląd pełnej oferty CRH Klinkier SAHARA N SAHARA CIeNIOWANA N OCHRA MIODOWA N AMBeR N KALAHARI N CLASSIC KÖLN etna N WeGA N TYTAN N Cegły i płytki klinkierowe oraz ręcznie formowane SAHARA SAHARA CIeNIOWANA SAHARA PIASKOWA SAHARA MIODOWA SOLAR SUPeRNOVA KALAHARI N KALAHARI TON ALFA AGAT RUSTIKA ANTIKA FeNIX TAJGA ORION N TYTAN N CARBON BALTIC LAGUNA STAROBROWARNA FB TeRRA COTTA FB RUSTIeK HeRBST FB CARMINe FB CARMINe RUSTIKA NUTHS 01 NUTHS 02 NUTHS 03 NUTHS 04 NUTHS

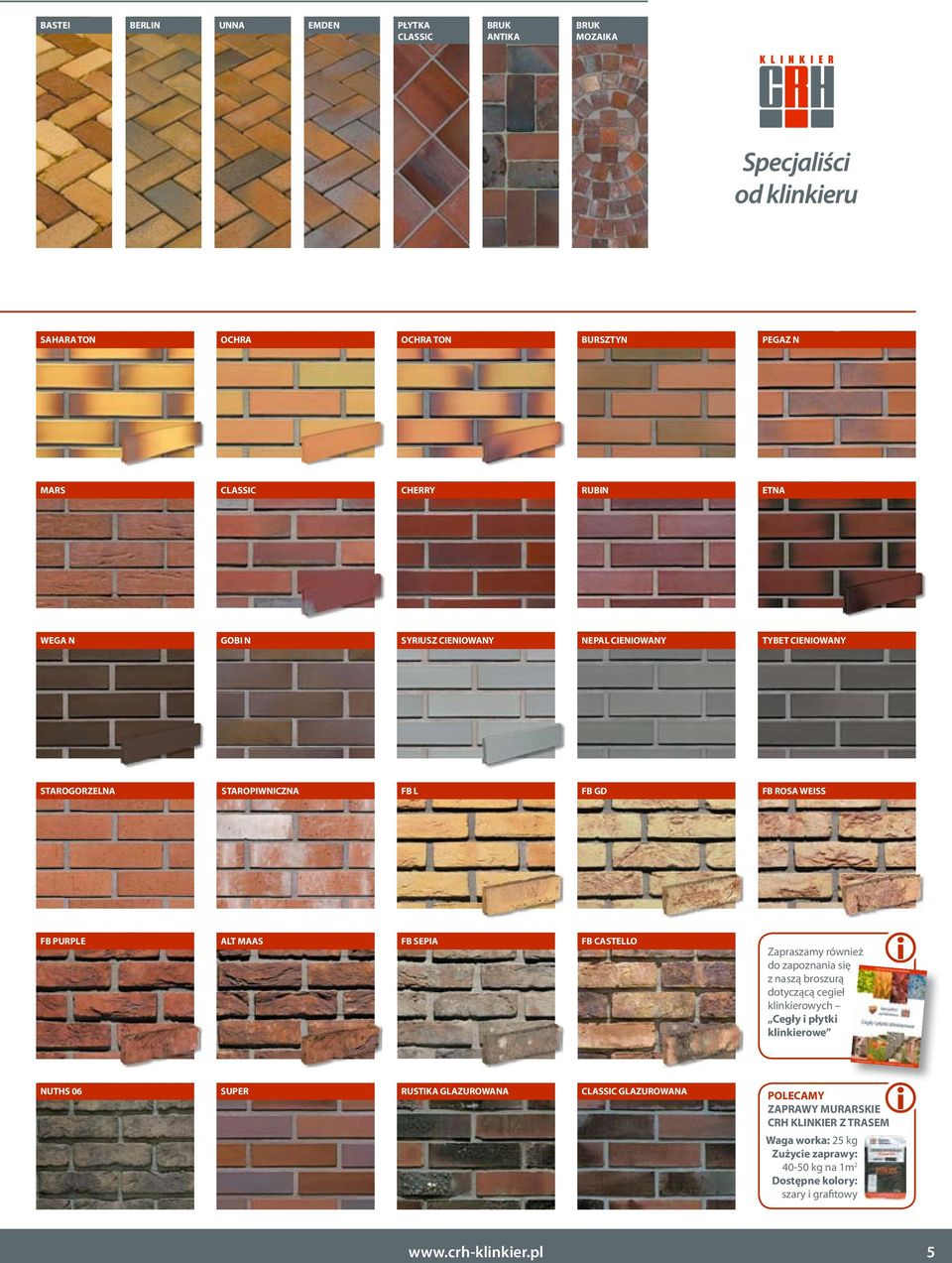

6 BASTeI BeRLIN UNNA emden PŁYTKA BRUK BRUK CLASSIC ANTIKA MOZAIKA SAHARA TON OCHRA OCHRA TON BURSZTYN PeGAZ N MARS CLASSIC CHeRRY RUBIN etna WeGA N GOBI N SYRIUSZ CIeNIOWANY NePAL CIeNIOWANY TYBeT CIeNIOWANY STAROGORZeLNA STAROPIWNICZNA FB L FB GD FB ROSA WeISS FB PURPLe ALT MAAS FB SePIA FB CASTeLLO Zapraszamy również do zapoznania się z naszą broszurą dotyczącą cegieł klinkierowych Cegły i płytki klinkierowe NUTHS 06 SUPeR RUSTIKA GLAZUROWANA CLASSIC GLAZUROWANA POLeCAMY ZAPRAWY MURARSKIe CRH KLINKIeR Z TRASeM Waga worka: 25 kg Zużycie zaprawy: kg na 1m 2 Dostępne kolory: szary i grafitowy 5

7 AMBER N dom jednorodzinny Niemcy SAHARA N Sahara cieniowana N OCHRA MIODOWA N 6

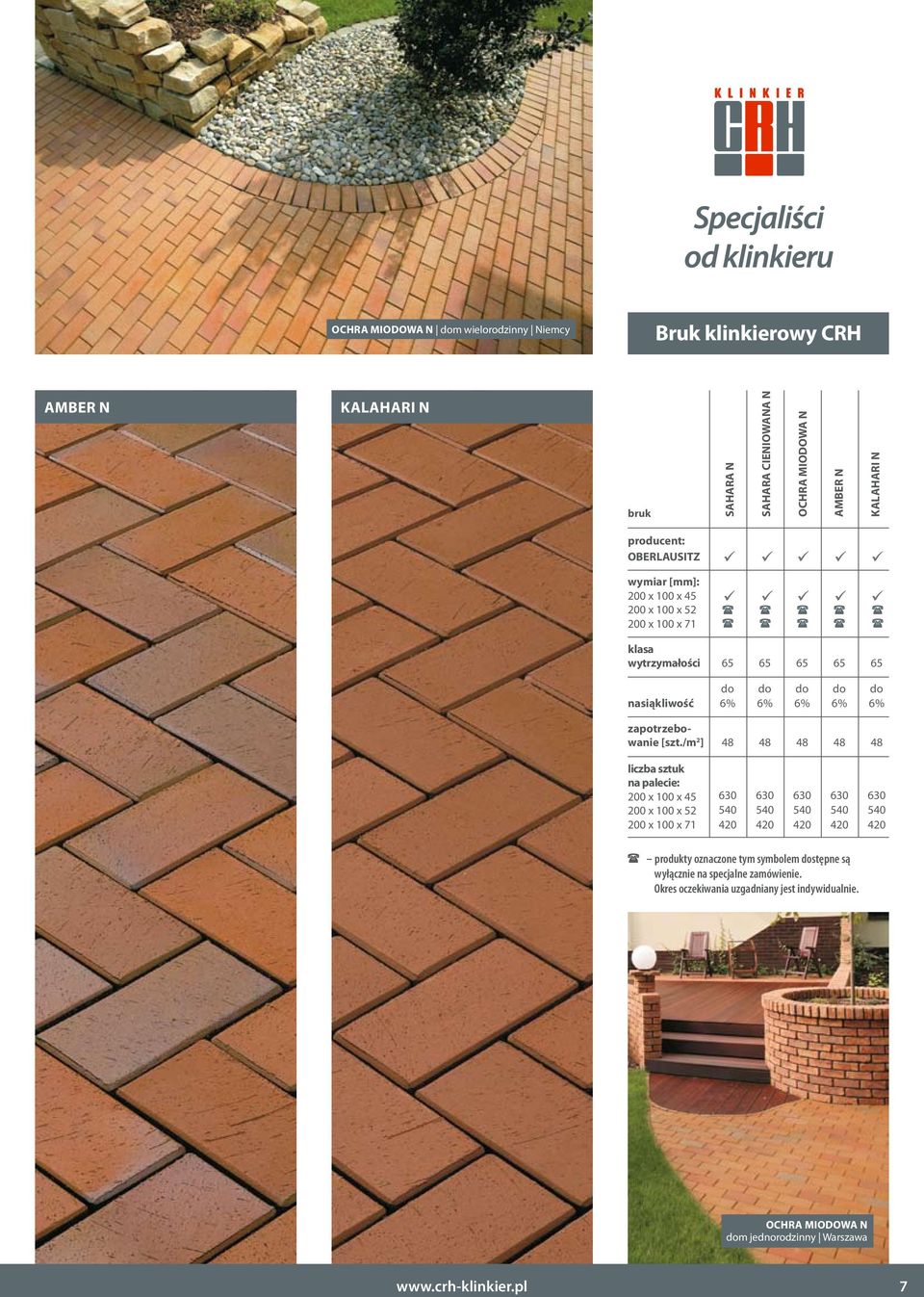

8 OCHRA MIODOWA N dom wielorodzinny Niemcy Bruk klinkierowy CRH AMBER N KALAHARI N bruk SAHARA N SAHARA CIENIOWANA N OCHRA MIODOWA N AMBER N KALAHARI N producent: OBERLAUSITZ wymiar [mm]: 200 x 100 x x 100 x x 100 x 71 klasa wytrzymałości nasiąkliwość zapotrzebowanie [szt./m 2 ] liczba sztuk na palecie: 200 x 100 x x 100 x x 100 x do do do do do 6% 6% 6% 6% 6% produkty oznaczone tym symbolem dostępne są wyłącznie na specjalne zamówienie. Okres oczekiwania uzgadniany jest indywidualnie. OCHRA MIODOWA N dom jednorodzinny Warszawa 7

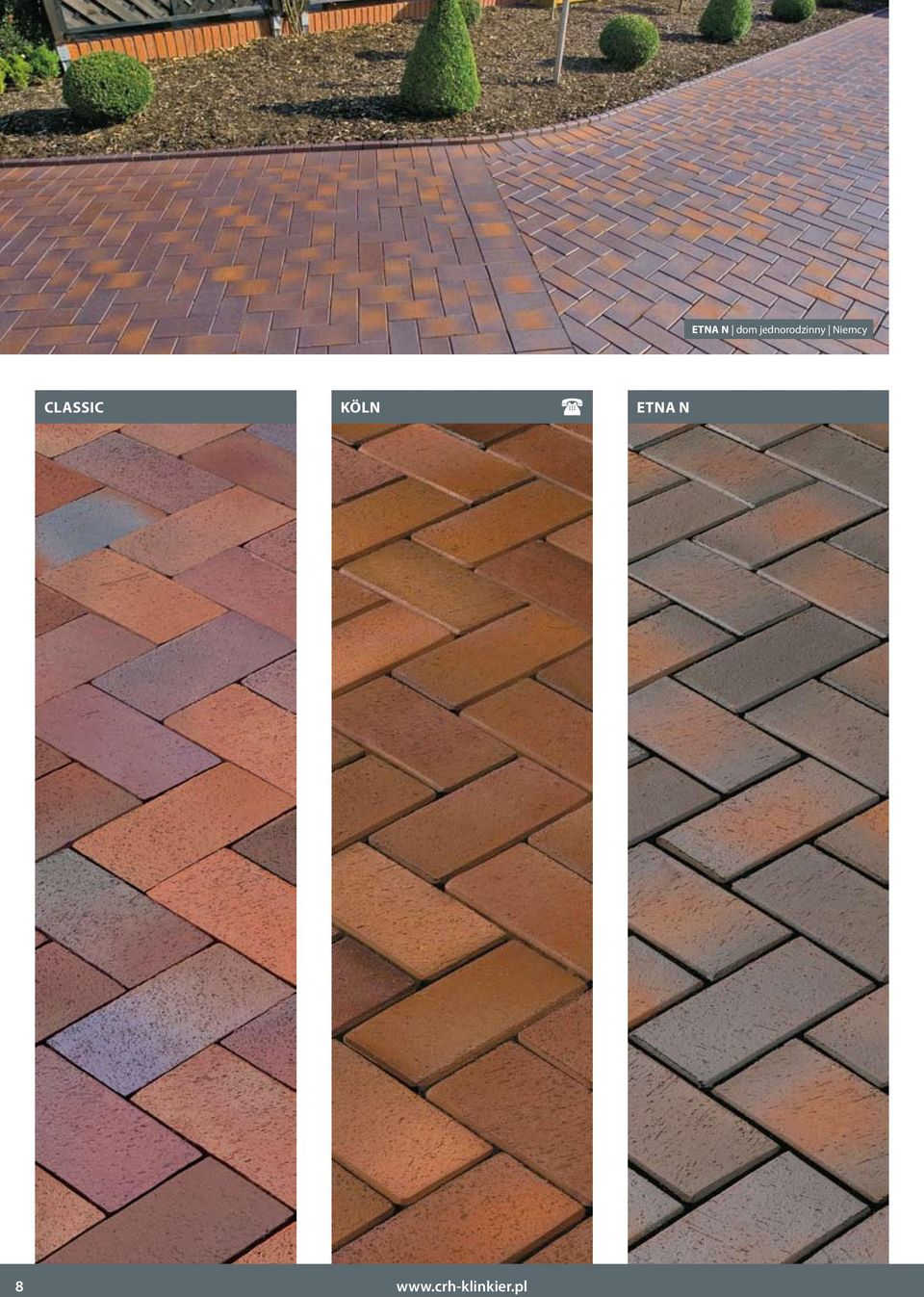

9 etna N dom jednorodzinny Niemcy CLASSIC KÖLN etna N 8

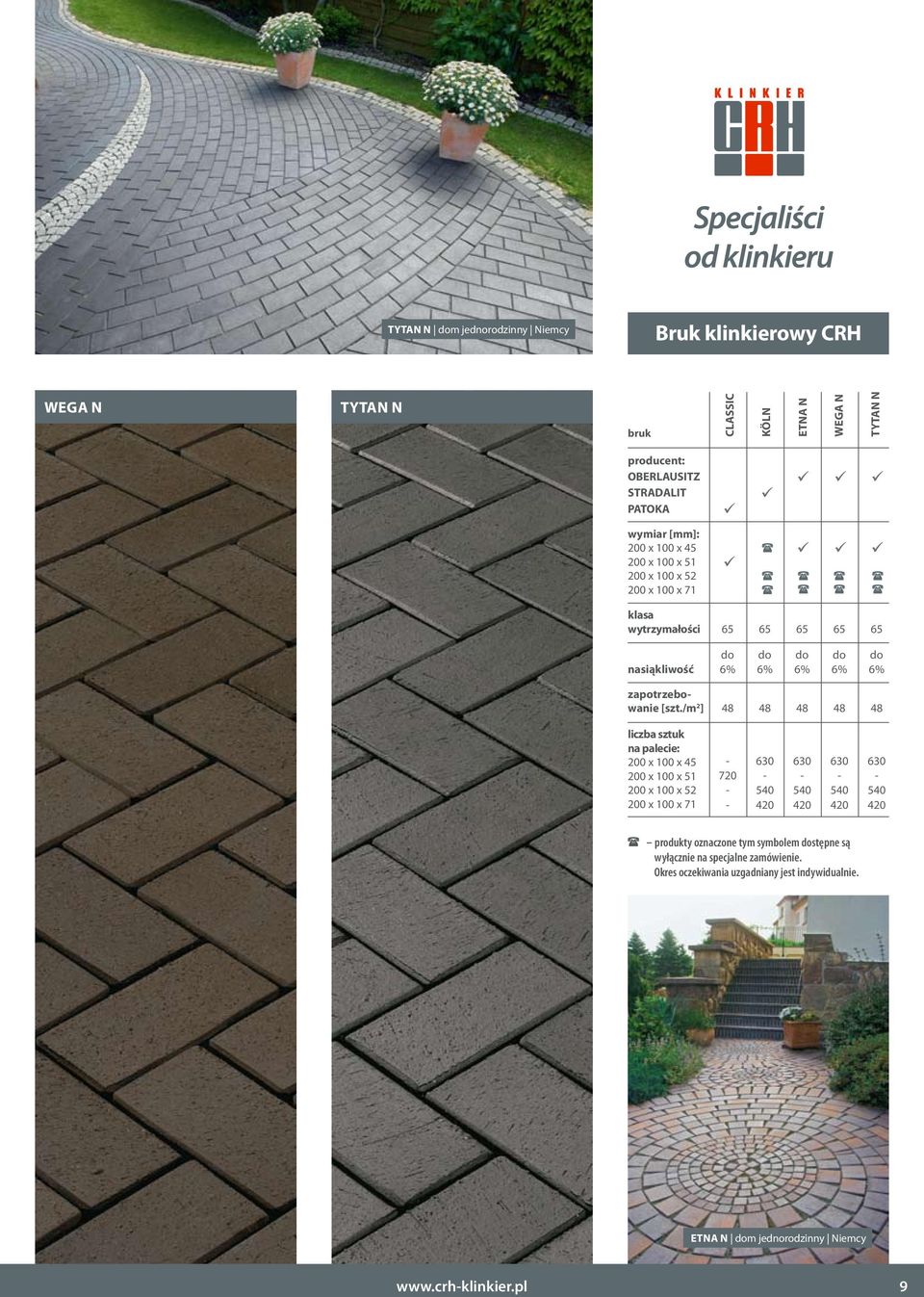

10 TYTAN N dom jednorodzinny Niemcy Bruk klinkierowy CRH WEGA N TYTAN N bruk CLASSIC KÖLN ETNA N WEGA N TYTAN N producent: OBERLAUSITZ STRADALIT PATOKA wymiar [mm]: 200 x 100 x x 100 x x 100 x x 100 x 71 klasa wytrzymałości nasiąkliwość zapotrzebowanie [szt./m 2 ] liczba sztuk na palecie: 200 x 100 x x 100 x x 100 x x 100 x do do do do do 6% 6% 6% 6% 6% produkty oznaczone tym symbolem dostępne są wyłącznie na specjalne zamówienie. Okres oczekiwania uzgadniany jest indywidualnie. ETNA N dom jednorodzinny Niemcy 9

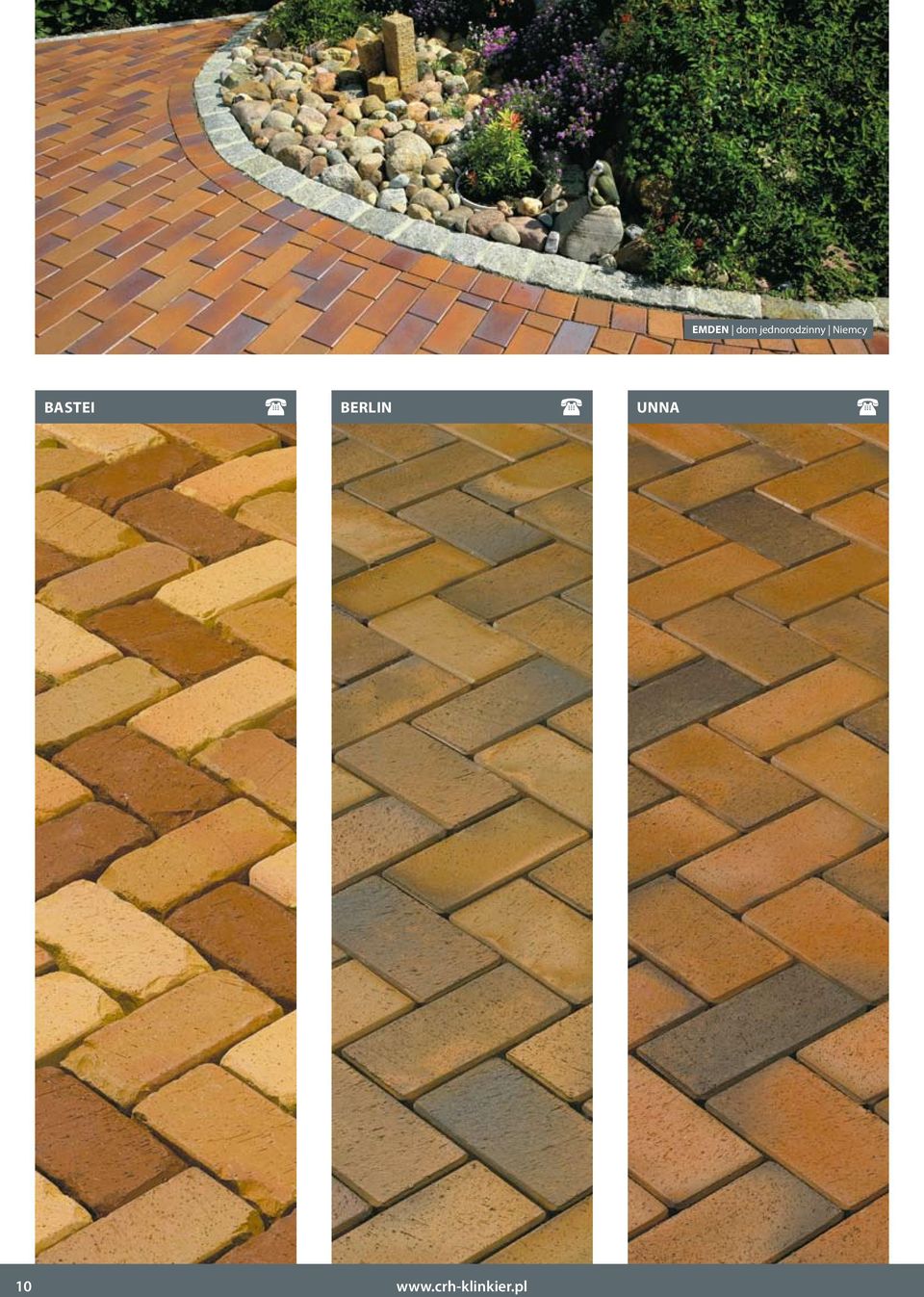

11 EMDEN dom jednorodzinny Niemcy BASTEI BERLIN UNNA 10

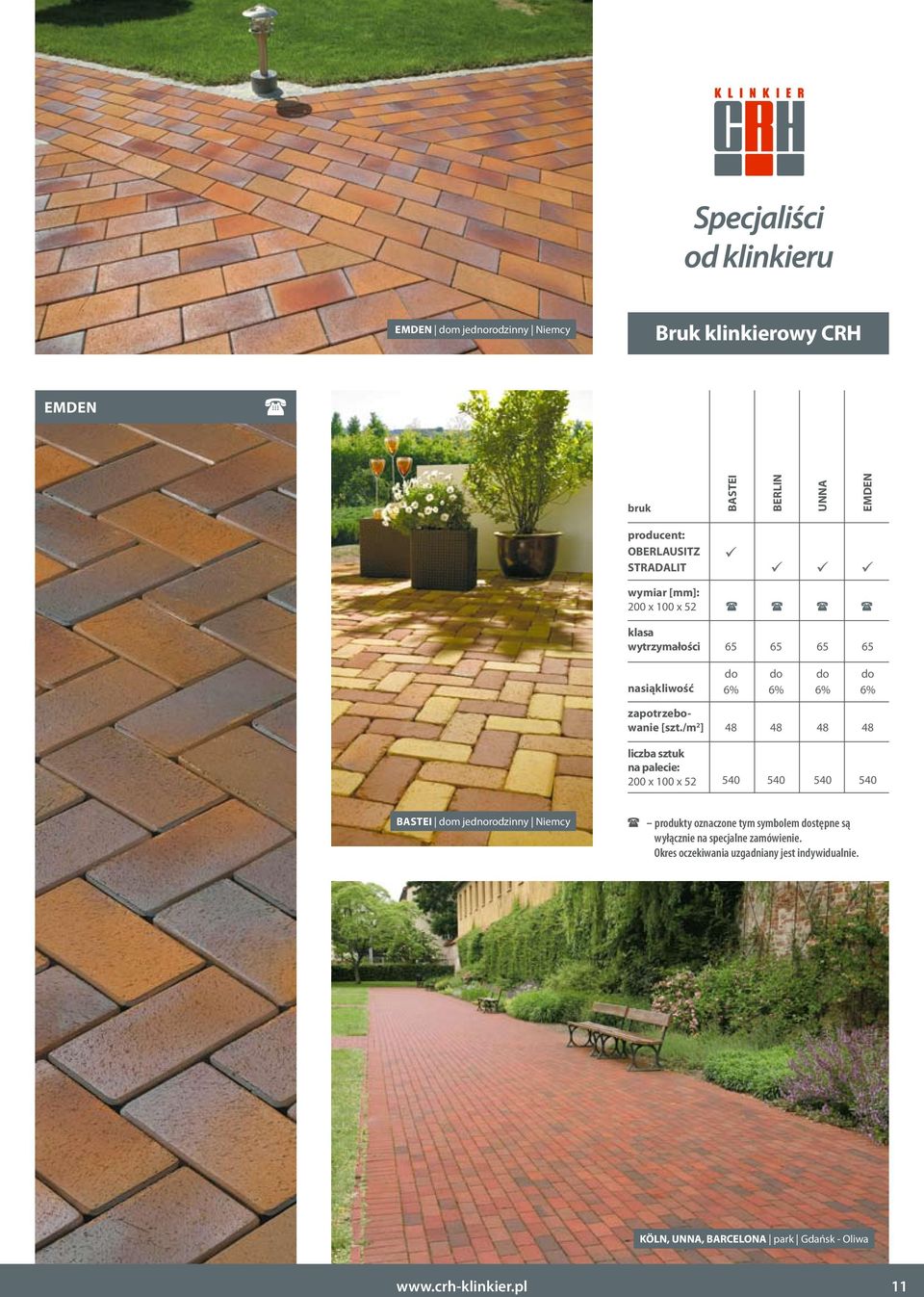

12 EMDEN dom jednorodzinny Niemcy Bruk klinkierowy CRH EMDEN bruk BASTEI BERLIN UNNA EMDEN producent: OBERLAUSITZ STRADALIT wymiar [mm]: 200 x 100 x 52 klasa wytrzymałości nasiąkliwość zapotrzebowanie [szt./m 2 ] do do do do 6% 6% 6% 6% liczba sztuk na palecie: 200 x 100 x BASTEI dom jednorodzinny Niemcy produkty oznaczone tym symbolem dostępne są wyłącznie na specjalne zamówienie. Okres oczekiwania uzgadniany jest indywidualnie. KÖLN, UNNA, BARCELONA park Gdańsk - Oliwa 11

13 Produkty na specjalne zamówienie Patoka klinkier dla konesera Tajemnica niezwykłej jakości klinkieru z Patoki związana jest z piecem i technologią wypalania. Sercem Patoki jest tradycyjny, opalany węglem piec Hoffmana jeden z naprawdę nielicznych tego typu obiektów na świecie. Wypalane w nim cegły i bruki są unikatowe zarówno pod względem właściwości fizycznych, jak i kolorystyki, przez co są bardzo cenione wśród inwestorów związanych z rynkiem budowlanym. Liczne jest też grono architektów zafascynowanych produktami z Patoki w tworzonych przez siebie projektach potrafią oni umiejętnie wykorzystać całą gamę kolorystyczną tych wyrobów (przechodzącą od czerwieni do grafitu), a także drobne deformacje i ożużlenia, które nadają elewacjom i nawierzchniom wyjątkowy charakter. W cegielni w Patoce odbywa się również produkcja specjalnych form przeznaczonych do renowacji obiektów zabytkowych i prac konserwatorskich. Powstające tu produkty możemy spotkać między innymi na Zamku Królewskim na Wawelu, Klasztorze na Jasnej Górze, Barbakanie w Warszawie czy Zamku w Malborku. PŁYTKA CLASSIC BRUK ANTIKA bruk PŁYTKA CLASSIC BRUK ANTIKA BRUK MOZAIKA producent: PATOKA wymiar [mm]: 200 x 200 x x 100 x x 50 x 50 BRUK MOZAIKA klasa wytrzymałości nasiąkliwość zapotrzebowanie [szt./m 2 ] liczba sztuk na palecie do do do 6% 6% 6% Czas realizacji produktów na specjalne zamówienie uzgadniany jest indywidualnie

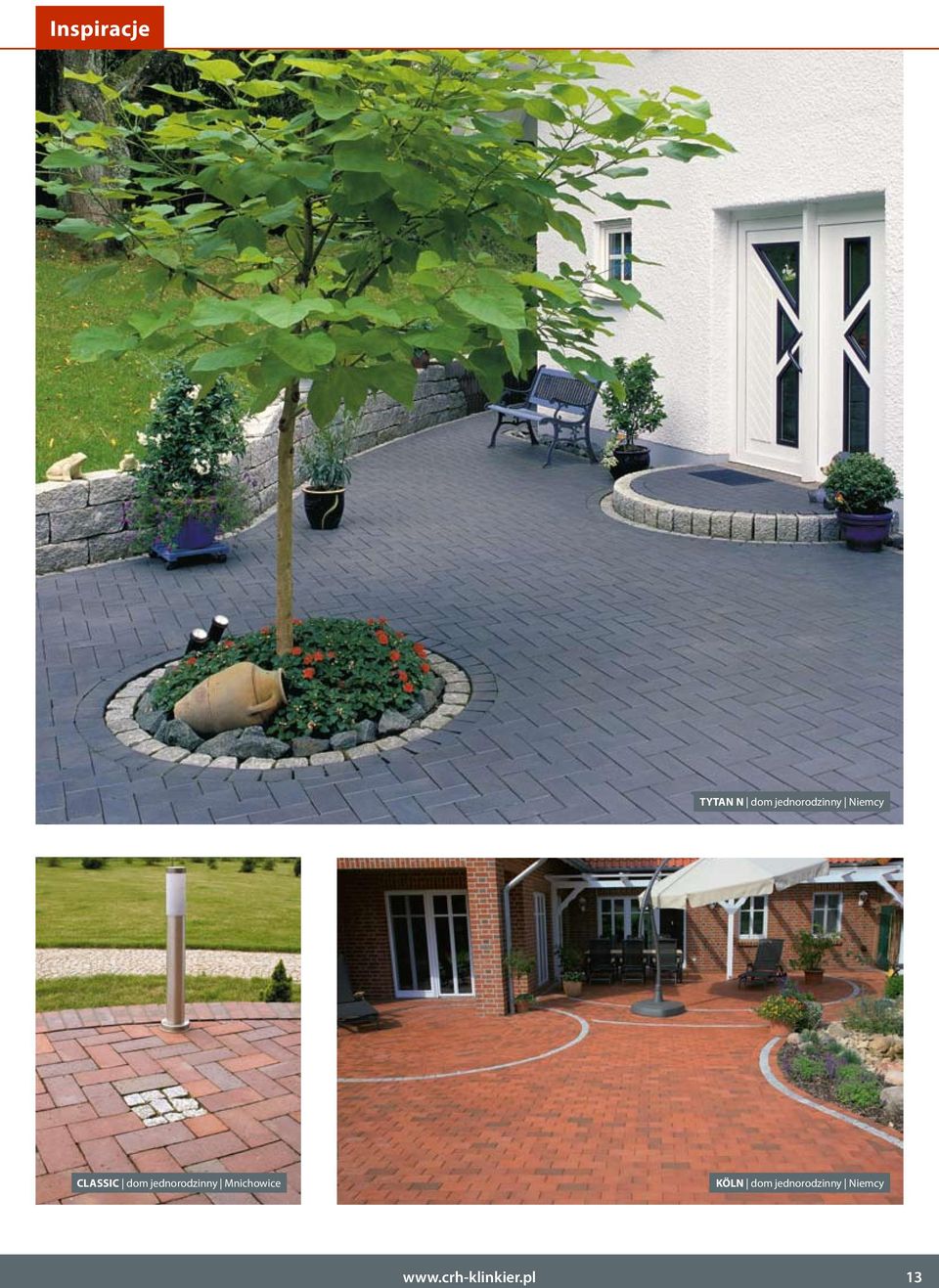

14 Inspiracje TYTAN N dom jednorodzinny Niemcy CLASSIC dom jednorodzinny Mnichowice KÖLN dom jednorodzinny Niemcy 13

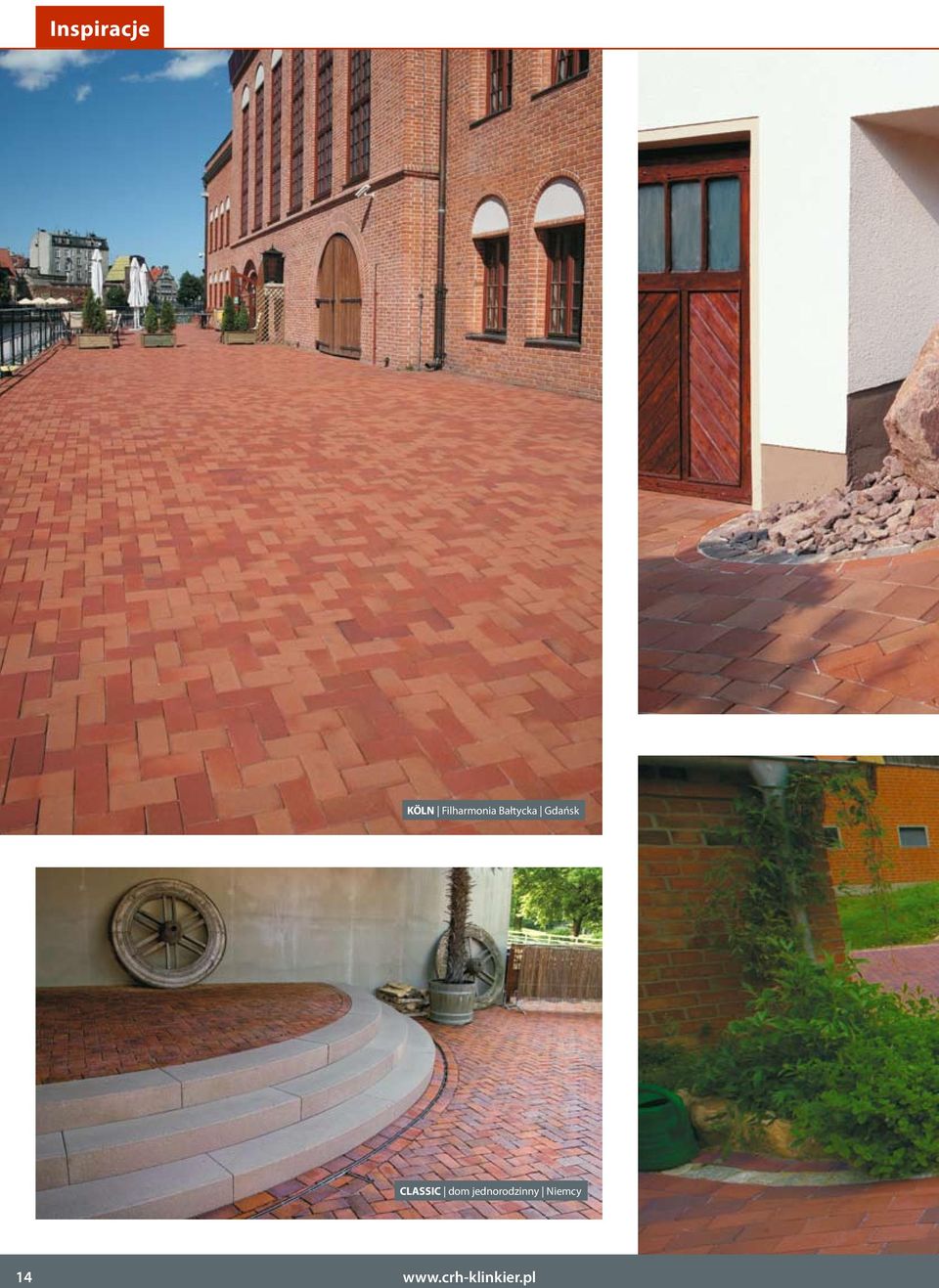

15 Inspiracje KÖLN Filharmonia Bałtycka Gdańsk CLASSIC dom jednorodzinny Niemcy 14

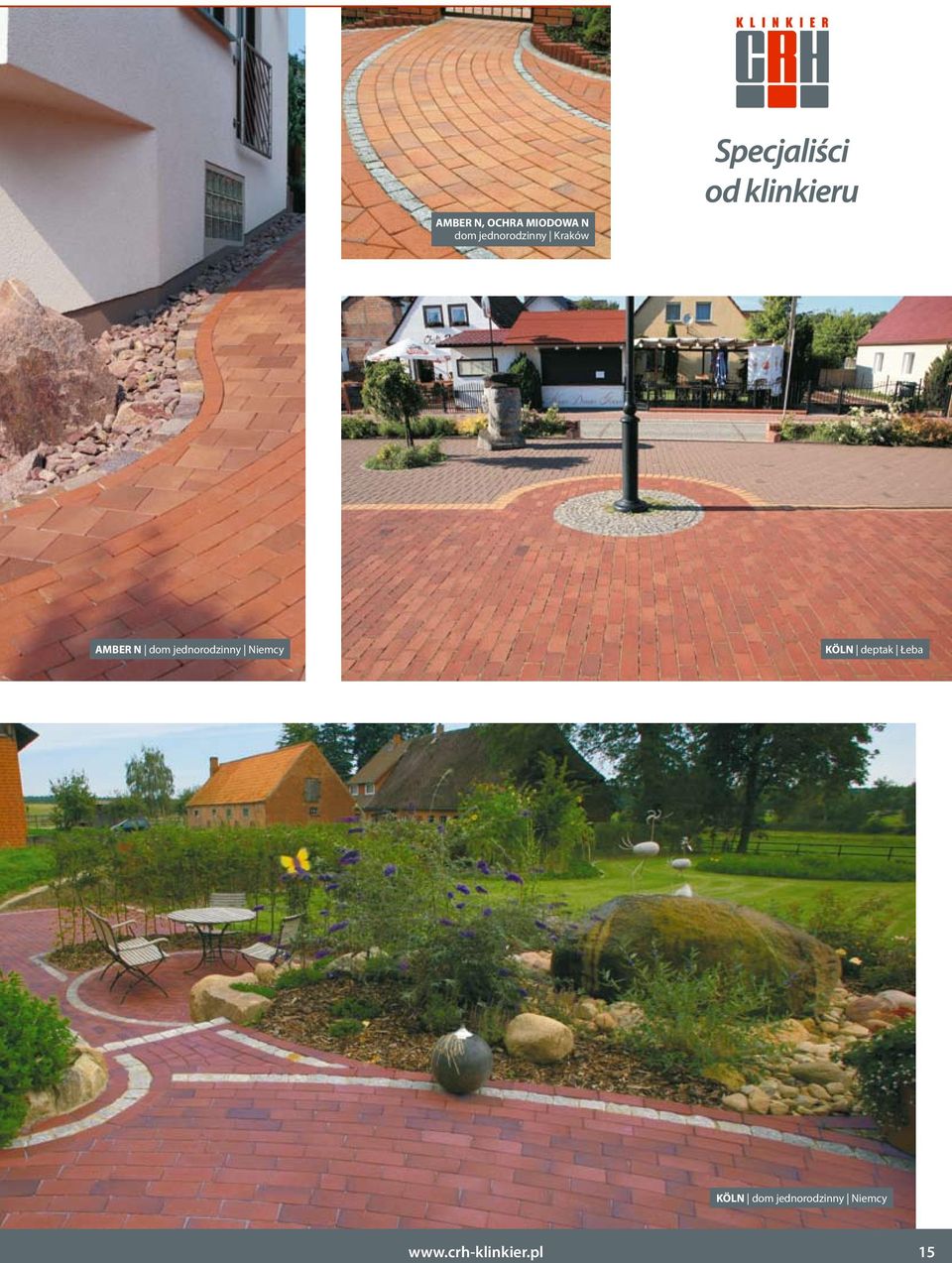

16 AMBER N, OCHRA MIODOWA N dom jednorodzinny Kraków AMBER N dom jednorodzinny Niemcy KÖLN deptak Łeba KÖLN dom jednorodzinny Niemcy 15

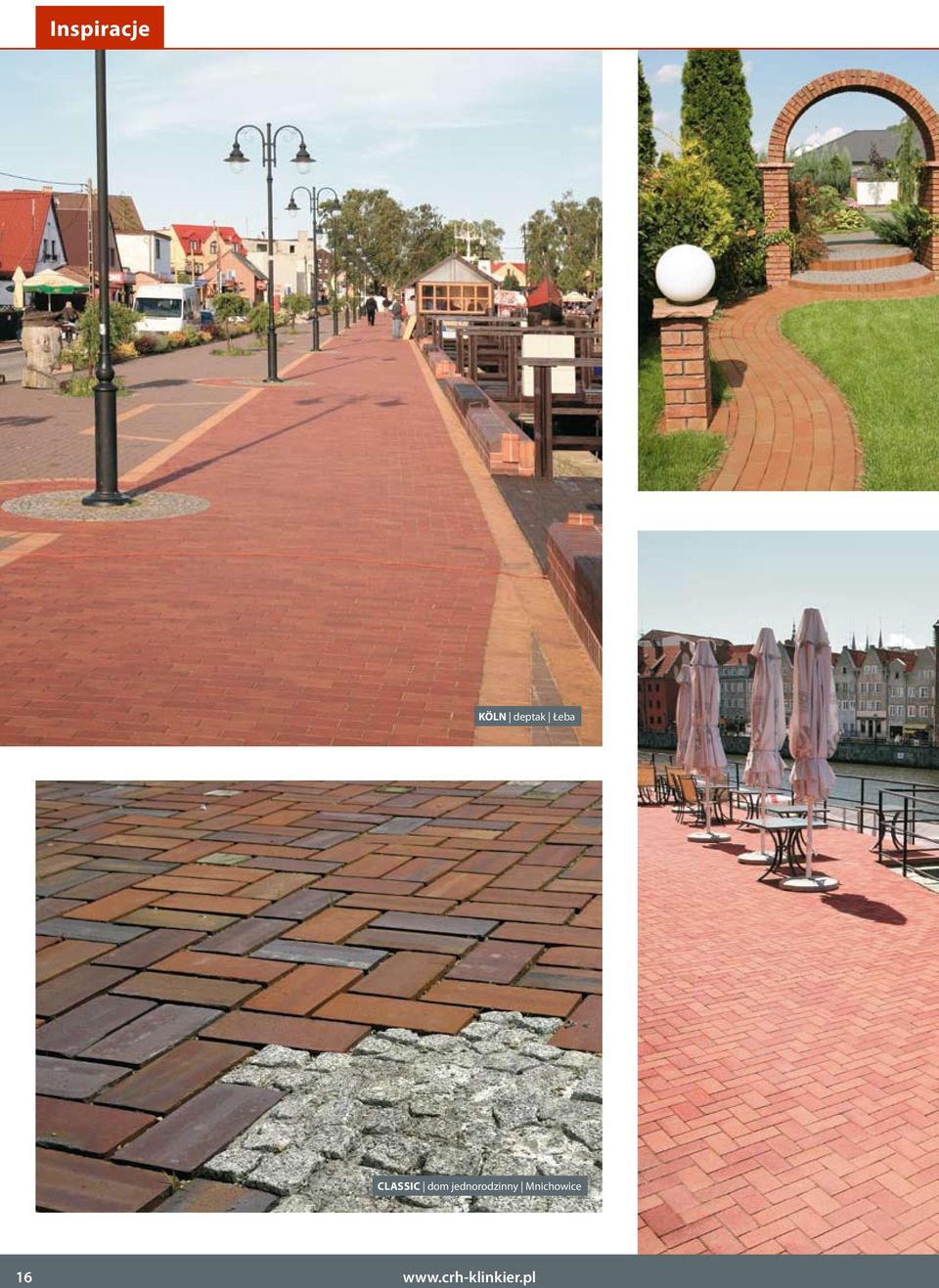

17 Inspiracje KÖLN deptak Łeba CLASSIC dom jednorodzinny Mnichowice 16

18 KÖLN dom jednorodzinny Niemcy OCHRA MIODOWA N dom jednorodzinny Warszawa KÖLN Filharmonia Bałtycka Gdańsk KÖLN Filharmonia Bałtycka Gdańsk 17

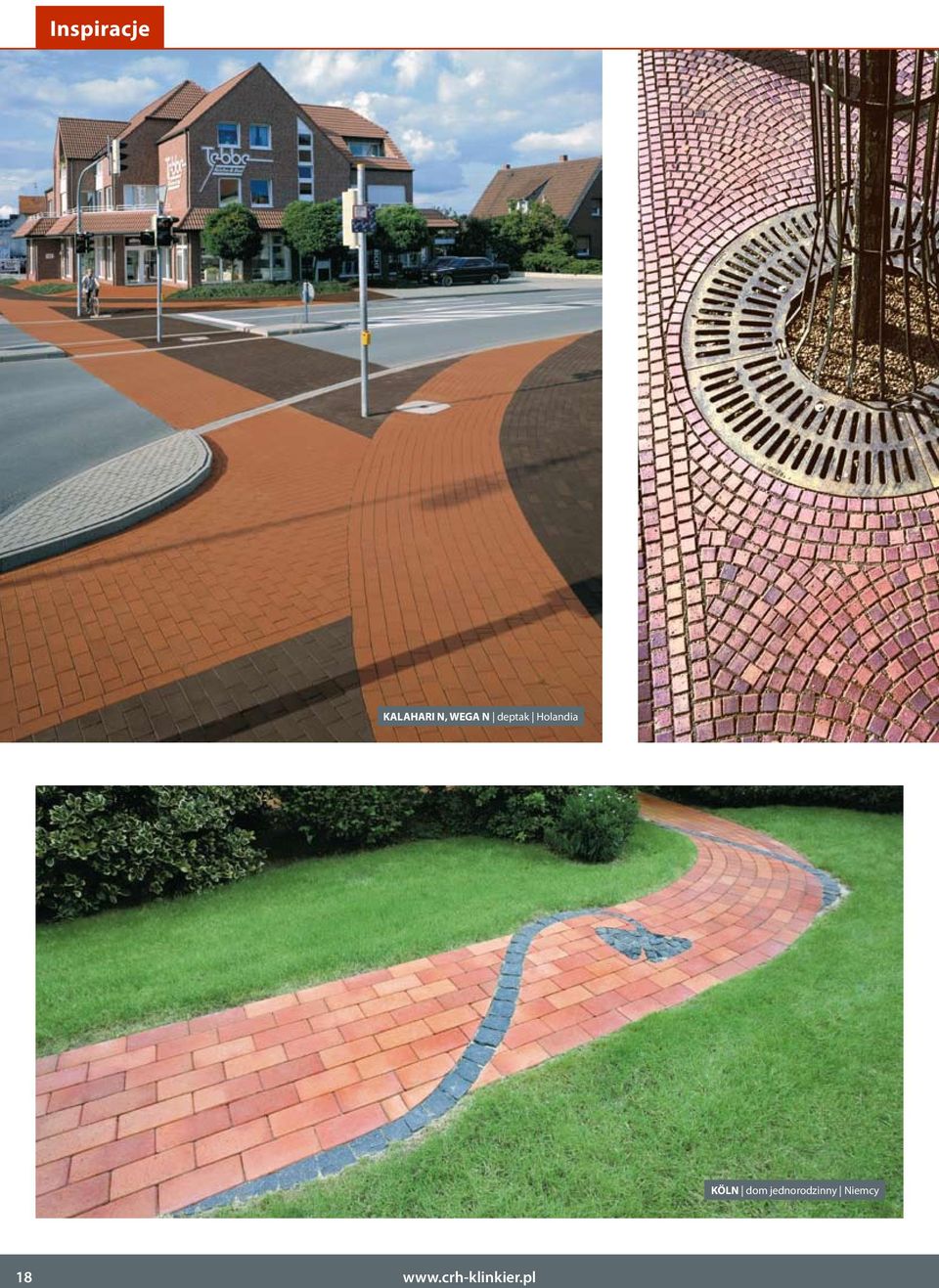

19 Inspiracje KALAHARI N, WEGA N deptak Holandia KÖLN dom jednorodzinny Niemcy 18

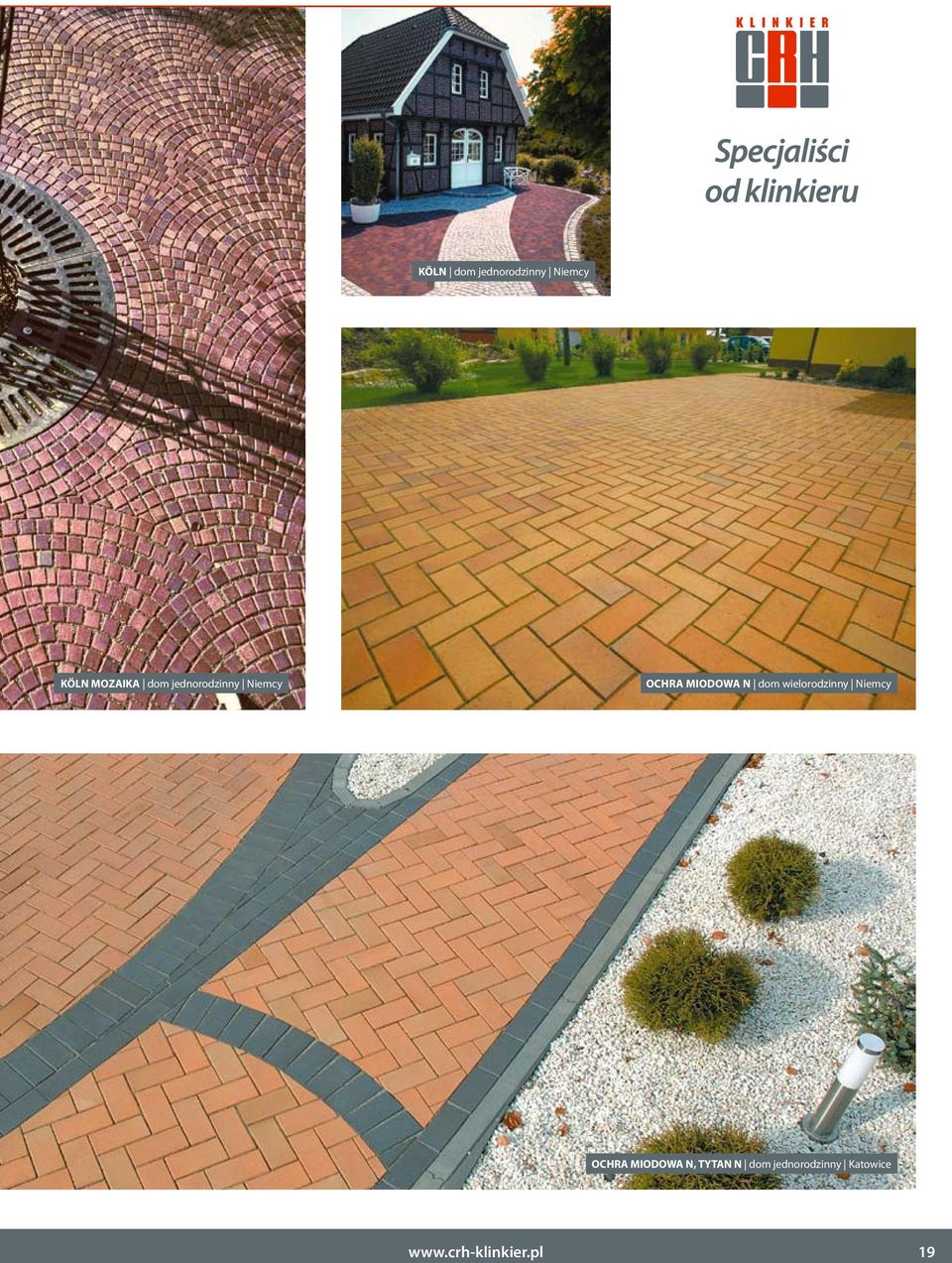

20 KÖLN dom jednorodzinny Niemcy KÖLN MOZAIKA dom jednorodzinny Niemcy OCHRA MIODOWA N dom wielorodzinny Niemcy OCHRA MIODOWA N, TYTAN N dom jednorodzinny Katowice 19

21 Inspiracje AMBER N dom jednorodzinny Niemcy 20

22 AMBER N, OCHRA MIODOWA N dom jednorodzinny Kraków ETNA N dom jednorodzinny Niemcy BASTEI dom jednorodzinny Niemcy SAHARA N Mozaika dom jednorodzinny Wrocław 21

23 Inspiracje TYTAN N dom jednorodzinny Niemcy TYTAN N dom jednorodzinny Niemcy 22

24 TYTAN N dom jednorodzinny Niemcy OCHRA MIODOWA N dom jednorodzinny Niemcy EMDEN dom jednorodzinny Niemcy OCHRA MIODOWA N dom jednorodzinny Niemcy 23

25 Inspiracje SAHARA N deptak Holandia UNNA deptak Niemcy 24

26 KÖLN dom jednorodzinny Niemcy BASTEI dom jednorodzinny Niemcy OCHRA MIODOWA N dom jednorodzinny Warszawa KALAHARI N dom jednorodzinny Niemcy 25

27 Inspiracje KALAHARI N dom jednorodzinny Niemcy SAHARA CIENIOWANA N dom jednorodzinny Niemcy 26

28 OCHRA MIODOWA N, TYTAN N dom jednorodzinny Niemcy AMBER N dom jednorodzinny Niemcy ETNA N dom jednorodzinny Niemcy TYTAN N dom jednorodzinny Niemcy 27

29 Ile to kosztuje? Porównanie kosztów wykonania tarasu w różnych technologiach Tarasy i schody wykonane jedną z najbardziej znanych i tradycyjnych metod z płytek ceramicznych przyklejonych do podłoża to rozwiązanie, które z czasem może przysporzyć wiele trudności. Częste pękanie, łuszczenie się czy odspajanie płytek od podłoża to tylko część problemów, z którymi borykają się właściciele tarasów. Można ich uniknąć, stosując prostszą i jak się okazuje tańszą technologię z użyciem bruku klinkierowego. Nie wymaga ona specjalistycznych materiałów (np. klejów elastycznych i mrozoodpornych), wykonywania dość drogiej i czasochłonnej izolacji przeciwwilgociowej, jest szybsza w wykonaniu i na dodatek pozwala powtórnie wykorzystać bruk w tym samym bądź innym miejscu z zachowaniem jego pierwotnej jakości i estetyki (ponieważ nie jest przyklejony na stałe do podłoża, a jedynie ułożony na warstwie podsypki). UNNA dom jednorodzinny Niemcy Taras 4 m x 8 m = 32 m 2 z dwoma schodami (o długości 8 m każdy), na podbudowie z kruszywa łamanego drogowego 2-32 mm (bruk) lub na płycie żelbetowej (płytki). Kosztorys według KNR i cen Sekocenbudu IV kwartał 2009 (ceny netto). Kopie kosztorysu do wglądu. W kosztorysie przyjęto: 4Bruk CRH KALAHARI N 200 x 100 x 45 mm w cenie 74,88 zł/m 2, obrzeża schodów założono jako wykonane z bruku ustawionego na sztorc na zaprawie do murowania klinkieru. 4Bruk betonowy barwiony w masie na czerwono 200 x 100 x 60 mm w cenie 75,00 zł/m 2, obrzeża schodów założono jako wykonane z palisady 12 x 12 x 40 cm w kolorze czerwonym, w cenie 6,97 zł/szt. na zaprawie cementowo- -piaskowej. 4Płytki gresowe 30 x 30 cm w cenie 53,64 zł/m 2, układane na kleju elastycznym mrozoodpornym. 1 Taras z bruku klinkierowego CRH Robocizna 2 113,32 zł Materiały: bruk klinkierowy 3 005,25 zł dodatki (palisada) 0 zł * podsypki i zaprawy 935,34 zł Razem 6 053,91 zł Cena za 1 m 2 189,18 zł 4Nie wymaga wylewki. 4Nie wymaga izolacji przeciwwilgociowej. 4*Nie wymaga dodatkowych materiałów aranżacyjnych (wykończeniowych), bo z bruku klinkierowego można wykonać również schody, krawężniki itp. Koszt obrzeży schodów zawarty jest w tabeli w pozycji Bruk klinkierowy. 2 Taras z bruku betonowego Robocizna Materiały: bruk betonowy dodatki (palisada) podsypki i zaprawy Razem Cena za 1 m ,41 zł 2 545,20 zł 925,62 zł 825,39 zł 6 167,62 zł 192,74 zł 4Nie wymaga wylewki. 4Nie wymaga izolacji przeciwwilgociowej. 4Wymaga wprowadzenia dodatkowych elementów (np. palisad lub krawężników betonowych) na obrzeżach ścieżek, schodów itp., przez co znacznie wzrasta koszt materiałów! 3 Taras z płytek ceramicznych Robocizna Materiały: płytki ceramiczne dodatki (kleje, izolacje, podsypka) płyta betonowa Razem Cena za 1 m ,92 zł 1 750,81 zł 1 974,95 zł 1 172,80 zł 7 428,48 zł 232,14 zł 4Wymaga wylewki. 4Wymaga izolacji przeciwwilgociowej. 4Wymaga dodatków w postaci wysokoelastycznych klejów mrozoodpornych, szczelnej zaprawy do spoinowania. SEKOCENBUD ogólnopolska baza cen materiałów budowlanych i kosztów robocizny. KNR Katalog Nakładów Rzeczowych gromadzi dane o czasie wykonywania danej czynności lub pracy. Bazy te zawierają uśrednione ceny materiałów i robocizny w budownictwie (uśrednione ze względu na różnice cenowe występujące w poszczególnych regionach Polski), które wykorzystywane są przez kosztorysantów do wszelkiego rodzaju wycen robót i obiektów budowlanych. Dzięki nim możliwe jest obiektywne porównanie kosztów wykonania danej inwestycji w różnych technologiach. Wskazówki wykonawcze Taras z bruku klinkierowego CRH na podsypce żwirowej Wykonanie tarasu na warstwach żwiru to najbardziej ekonomiczne rozwiązanie. Umożliwia bowiem odprowadzenie wilgoci i eliminuje uszkodzenia elementów nawierzchni woda i skutki wywołane jej obecnością są największym wrogiem każdej konstrukcji. Jak to wykonać? Budując konstrukcję, jaką może być taras, ścieżka czy schody, należy najpierw zamocować krawężnik (np. z bruku lub cegły pełnej ustawionej na sztorc) przy użyciu zaprawy do murowania klinkieru. Następnie wnętrze obramowania wypełniamy kruszywem o odpowiednim uziarnieniu, zagęszczamy i układamy wierzchnią warstwę bruku. W przypadku schodów mocujemy kolejny stopień, układamy kolejną warstwę kruszywa, zagęszczamy i powtarzamy te czynności, aż do osiągnięcia żądanego poziomu. Szczegółowa instrukcja układania bruku na warstwach żwirowych znajduje się na stronach Przekrój tarasu na warstwie przepuszczalnej wykonany z bruku klinkierowego. 28

30 Wskazówki wykonawcze Wymiana nawierzchni tarasu, schodów i ścieżek na istniejącej podbudowie betonowej Materiał, którego użyjemy do budowy tarasu, schodów i ścieżek, musi być odporny na czynniki atmosferyczne, mróz czy ścieranie. Jeśli jego parametry techniczne będą niewystarczające, z biegiem czasu nawierzchnia zacznie pękać i konieczna stanie się wymiana nawierzchni na nową. Pozostaje nam wówczas wybór właściwego rozwiązania, które przywróci piękno wspomnianych elementów architektury ogrodowej. Poniżej proponujemy Państwu dwa rozwiązania wymiany zniszczonej nawierzchni tarasu, schodów i ścieżek na istniejącej podbudowie betonowej na nawierzchnię z bruku klinkierowego. Wymiana nawierzchni tarasu, schodów i ścieżek z użyciem warstwy podsypki żwirowej Najlepszym rozwiązaniem wymiany nawierzchni tarasu, schodów i ścieżek na istniejącej podbudowie betonowej jest wyłożenie 4-5 cm warstwy podsypki żwirowej bezpośrednio pod brukiem. Wariant ten możliwy jest do wykonania jedynie w sytuacji, kiedy dysponujemy wystarczająco dużą ilością miejsca różnica między poziomem tarasu i progu drzwi tarasowych budynku jest na tyle duża (8-10 cm), że pozwala na wykonanie kilkucentymetrowej warstwy podsypki oraz ułożenie kostki brukowej o grubości 4,5 cm. Rozwiązanie to gwarantuje pewny i bezpieczny sposób odprowadzania wody z tarasu, bez konieczności inwestowania w elastyczny klej. Jak to wykonać? W najniższym miejscu tarasu (zwykle na jego końcu) wykonujemy wzdłuż całej jego krawędzi otwór (drenaż) w płycie betonowej, pozwalający odprowadzić wodę poza taras lub pod taras, jeśli pod płytą znajduje się podbudowa przepuszczalna dla wody (kruszywo, tłuczeń itp.). Na powierzchni płyty wykonujemy izolację przeciwwilgociową w postaci np. folii w płynie. Izolujemy również pionowe płaszczyzny płyty tworzące drenaż, po czym wypełniamy go grubym kruszywem (16-32 mm), aby woda spływająca z powierzchni tarasu mogła swobodnie się przez niego przesączać. Przekrój wymiany nawierzchni tarasu, schodów i ścieżek na istniejącej podbudowie betonowej z warstwą podsypki żwirowej z wykorzystaniem bruku klinkierowego Na tak przygotowaną powierzchnię wysypujemy 4-5 cm warstwę drobnego kruszywa (2-5 mm), wyprowadzamy płaszczyznę i układamy bruk klinkierowy. W miejscach, gdzie nie jest możliwe ułożenie bruku na podsypce (np. schody), należy wykonać izolację poziomą, a następnie zatopić kostki bruku w elastycznym kleju mrozoodpornym. Przestrzeń pomiędzy kostkami bruku (około 5-8 mm) wypełniamy szczelnie zaprawą do spoinowania klinkieru. Wymiana nawierzchni tarasu, schodów i ścieżek bez użycia warstwy podsypki żwirowej Jeżeli ze względu na ograniczoną ilość miejsca między istniejącym poziomem tarasu a krawędzią otworu drzwiowego nie jest możliwe wykonanie warstwy podsypki, jedynym rozwiązaniem jest ułożenie bruku na warstwie kleju. Jak to wykonać? Na betonowej płycie o wyprofilowanym spadku wykonujemy izolację przeciwwilgociową, rozprowadzamy klej elastyczny mrozoodporny o rozpływowej konsystencji i zatapiamy w nim kostki brukowe, zachowując między nimi 5-8 mm odstępy, które po związaniu kleju wypełniamy szczelnie zaprawą do spoinowania klinkieru. Wariant ten wymaga dużej dokładności i czystości wykonania prac, w przeciwnym wypadku może dojść do sytuacji, w której woda przez nieszczelną spoinę dostanie się pod powierzchnię bruku, a po zamarznięciu odspoi kostkę brukową. Przekrój wymiany nawierzchni tarasu, schodów i ścieżek na istniejącej podbudowie betonowej bez podsypki żwirowej z wykorzystaniem bruku klinkierowego. 29

31 Ogólny przebieg brukowania Podłoże musi być stabilne, wolne od warstwy próchniczej, by mogło bezpiecznie przenosić obciążenia z nawierzchni za pośrednictwem warstwy nośnej. Warstwa nośna ma za zadanie rozłożenie ciężaru przyjmowanego przez warstwę klinkieru i odprowadzenie wsiąkającej deszczówki. Podsypka w postaci drobnego żwiru lub gruboziarnistego piasku płukanego stanowi warstwę ochronną dla klinkieru (zapobiega uszkodzeniom bruku przez należytą stabilizację w podłożu) i służy jednocześnie do zaznaczania pochyłości. Warstwa klinkieru odporna na ścieranie nawierzchnia z klinkieru, ułożona z bruku o dowolnych kolorach, formatach i kształtach. Krok 1 Przygotowanie warstwy gruboziarnistej Materiały i narzędzia: równiarka, łopata, zagęszczarka Z podłoża usypanego z pozbawionej warstwy próchniczej ziemi powstaje warstwa wyrównawcza, która po zagęszczeniu będzie stanowić pierwszą warstwę podbudowy. Podbudowa elastyczna UWAGA: Nie stosować cementu w żadnej z warstw. Przeznaczenie: spoina [3-5 mm] drobne kruszywo bruk klinkierowy podsypka żwirowo-piaskowa elastyczna warstwa nośna żwir, tłuczeń (wodoprzepuszczalna) warstwa odsączająca piasek podłoże 1 Krok 2 Przygotowanie warstwy nośnej Materiały i narzędzia: kruszywo o grubości ziaren 2-32 mm, łopata, zagęszczarka, poziomica, łata, metrówka, sznurki Zadaniem warstwy nośnej jest rozłożenie ciężaru nawierzchni klinkierowej w ten sposób, żeby został on przyjęty przez warstwy leżące niżej oraz przez podłoże. Poza tym warstwa ta musi przepuszczać wodę wnikającą przez szczeliny między kostkami bruku i odprowadzać ją do głębszych partii gruntu. Warstwę nośną usypuje się zwykle z mieszanki kruszyw o frakcji 2-32 mm i ubija warstwowo z uwzględnieniem spadku ok. 1,5-2%. Powstała w ten sposób warstwa ma grubość min. 10 cm. Usypanie pierwszej części warstwy nośnej 2 3 KÖLN, UNNA, BARCeLONA park Gdańsk - Oliwa Odmierzenie pochylenia za pomocą poziomicy i łaty Zaznaczenie spadku za pomocą sznurków 30

32 4 6 Ubijanie poszczególnych warstw mieszanki mineralnej przy pomocy zagęszczarki 5 Rozmieszczenie dalszych części warstwy nośnej zgodnie z nachyleniem zaznaczonym za pomocą sznurka Ostateczne ubicie warstwy nośnej z uwzględnieniem spadku 1,5-2% Materiały i narzędzia: zaprawa, bruk klinkierowy, łata, kielnia, szpachlówka, ubijarka wibrująca, poziomica 1 Krok 3 Przygotowanie obramowania bocznego Układanie klinkieru w celu ustalenia odstępu między krawędzią a ścianą domu 2 warstwa klinkieru podsypka warstwa nośna spadek ok. 1,5-2% Wysypywanie podsypki pod obramowanie bruku od strony budynku rolka leżąca podłoże z zaprawy Zadaniem obramowania bocznego jest zapobieganie przesuwania się bruku klinkierowego podczas jego układania i użytkowania. Kostki brukowe tworzące krawędź układamy na zaprawę cementową i umacniamy je od zewnątrz warstwą zaprawy. Aby podczas brukowania uniknąć konieczności częstego przycinania klinkieru, należy ustalić odległość między krawędzią a np. ścianą domu, układając rząd klinkieru z 3-5 mm odstępem pomiędzy kostkami. Wysokość, na jaką wystaje ponad warstwę nośną, wyliczamy dodając do grubości kruszywa (ok. 4-5 cm) wybraną grubość klinkieru. Zaprawę wokół krawężnika należy odpowiednio wyprofilować, nadając jej spadek Układanie obramowania od strony budynku w postaci kostek granitowych Układanie obramowania bocznego w postaci kostek granitowych Umieszczenie prowadnic ułatwiających wykonanie równej powierzchni (płaszczyzny) do ułożenia bruku 31

33 Ogólny przebieg brukowania Krok 4 Przygotowanie podsypki Materiały i narzędzia: kruszywo o grubości ziaren 2-5 mm, prowadnica, sznurki, metrówka, łopata, gładzice, ubijarka wibrująca W obrębie zamkniętego obramowania bocznego umieszczamy podsypkę (kruszywo o grubości ziaren 2-5 mm). Ilość potrzebnego materiału można obliczyć, zakładając, że grubość tej warstwy po ubiciu nie powinna przekroczyć 4-5 cm. Powierzchnia podsypki zostaje dokładnie wygładzona między prowadnicami. Jako szablon służą rury, które układamy w taki sposób, że ich spadek od domu do kra- wędzi, ewentualnie do ogrodu, wynosi ok. 1,5-2%. Równocześnie należy zwrócić uwagę na to, by warstwa podsypki umieszczona była na tyle głęboko, żeby ułożony na niej klinkier wystawał nieznacznie nad obramowanie. W ten sposób w trakcie opadów woda może swobodnie spływać do ogrodu. Na koniec podsypkę należy ubić. 1 2 Naniesienie drobnego kruszywa (grubość ziaren: 2-5 mm) Równomierne rozłożenie podsypki 3 4 Wyrównanie podsypki między dwoma prowadnicami Usunięcie prowadnic po wyrównaniu podsypki 5 6 Wypełnienie podsypki po usunięciu prowadnic Ubicie podsypki KÖLN, UNNA, BARCeLONA park Gdańsk - Oliwa 32

34 1 Krok 5 Układanie bruku klinkierowego Wyprofilowana płaszczyzna do ułożenia bruku Materiały i narzędzia: bruk klinkierowy, kruszywo o grubości ziaren 2-5 mm, sznurki, łata, szlifierka z przecinarką lub piła diamentowa, miotła, wąż gumowy, ubijarka wibrująca z nakładką gumową Bruk klinkierowy powinno się układać mieszając go z kilku palet, aby otrzymać naturalną grę kolorów. Należy rozpocząć przy umocnionym obrzeżu (krawędź boczna, mury, schody) i wyłożyć najpierw kilka rzędów lub małą powierzchnię według obranego wzoru. W ten sposób powstanie moduł, który za pomocą sznurów zostanie przeniesiony na całą powierzchnię, którą chcemy wybrukować. Dzięki sznurom łatwiej jest wyznaczyć przebieg spoin w dalszej części brukowania. Należy przy tym zwrócić uwagę na zachowanie jednakowej szerokości szczelin, przynajmniej 3-5 mm. Żeby uniknąć przesuwania się klinkieru podczas pracy, zaleca się wypełnianie szczelin gruboziarnistym piaskiem już podczas układania kostek. Mniejsze kawałki należy przyciąć za pomocą tarczy do cięcia kamienia lub piły diamentowej. Przed ubiciem gotowej powierzchni zagęszczarką z gumową lub neoprenową płytą ochronną spoiny należy zaszlamować płukanym piaskiem lub kruszywem o tej samej frakcji, na której bruk był układany Układanie pierwszego rzędu klinkieru Układanie kolejnych rzędów klinkieru Ułożona posadzka klinkierowa z brakującymi połówkami kostek Przycinanie pasujących kawałków za pomocą przecinarki lub piły diamentowej Wypełnianie szczelin odpowiednio przyciętymi kostkami Wmiatanie kruszywa w otwarte szczeliny Zaszlamowanie szczelin piaskiem za pomocą węża z wodą i szczotki Ubicie wybrukowanej powierzchni za pomocą zagęszczarki z gumową płytą, w kierunku od krawędzi do środka Gotowa i wymyta nawierzchnia 33
