1 RPZ Bemowo rozbudowa rozdzielni 110kV o wyłączniki w polach liniowych 1. Wymagania ogólne Przedmiotem postępowania przetargowego jest modernizacja obwodów pierwotnych i wtórnych rozdzielni napowietrznej 110 kv stacji RPZ Bemowo przy ul. Oławskiej 1 w Warszawie. Wszelkie wątpliwości dotyczące zakresu opisanego poniżej zadania, mogące mieć znaczenie przy kalkulacji cen, należy przed złożeniem oferty wyjaśnić z przedstawicielem zamawiającego. Obiekty budowlane i urządzenia technologiczne związane z zadaniem należy zaprojektować zgodnie z przepisami, w tym techniczno-budowlanymi oraz zasadami wiedzy technicznej, w sposób zapewniający w szczególności: bezpieczeństwo konstrukcji; bezpieczeństwo pożarowe; bezpieczeństwo użytkowania; ochronę środowiska; ochronę przed hałasem, wibracjami i promieniowaniem elektromagnetycznym; ochronę uzasadnionych interesów osób trzecich. Wykonawca zobowiązany jest do sporządzenia pełnej oferty, która obejmować będzie wszystkie urządzenia oraz powiązania między nimi, a także nie ujęte bezpośrednio w materiałach przetargowych, a niezbędne do prawidłowego działania układów funkcjonalnych objętych zadaniem. Kolorystykę wszystkich urządzeń należy uzgodnić z Zamawiającym na etapie opracowania dokumentacji wykonawczej. Jeżeli w trakcie prowadzenia robót stwierdzone zostaną wady i usterki w dokumentacji wykonawczej będącej przedmiotem zamówienia, to pomimo jej zatwierdzenia przez Zamawiającego, nie zwalnia to Wykonawcy z pełnej odpowiedzialności finansowej i technicznej za ich likwidację. 2. Spis zawartości 1. Wymagania ogólne Spis zawartości Lokalizacja inwestycji Opis stanu istniejącego Zakres prac

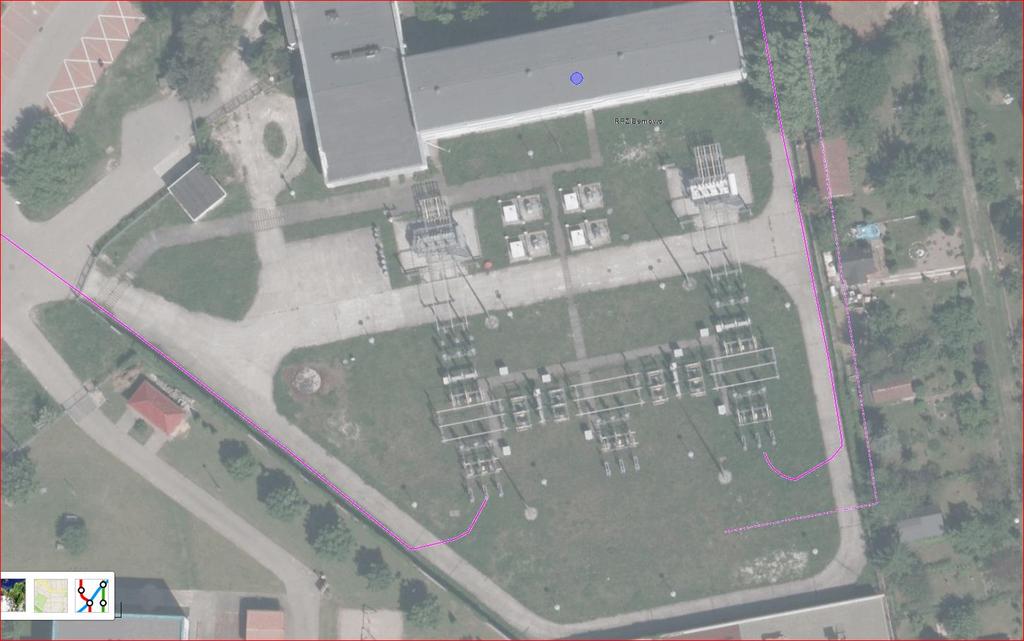

2 6. Modernizacja rozdzielni 110 kv Układy pomiarowe Harmonogram prac Wymagania uzupełniajace Lokalizacja inwestycji Stacja elektroenergetyczna RPZ Bemowo znajduje się przy ul. Oławskiej 1 w Warszawie. Jej orientacyjną lokalizację przedstawia rysunek nr 1. Rys.1. Lokalizacja inwestycji 4. Opis stanu istniejącego Czynna stacja elektroenergetyczna RPZ Bemowo składa się z: a) napowietrznej rozdzielni 110 kv złożonej z siedmiu pól; b) dwóch napowietrznych stanowisk transformatorów (z transformatorami 110/15/15 kv; 40/20/20 MVA); c) czterech napowietrznych stanowisk transformatorów uziemiających (z transformatorami o mocy kompensacyjnej 1091 kva); 2

3 d) budynku stacyjnego w którym zlokalizowano następujące pomieszczenia: rozdzielnia 15 kv (50 celek 15 kv), pomieszczenie nastawni i potrzeb własnych pomieszczenie łączności akumulatorni pomieszczenie WC, e) instalacji zewnętrznych: oświetlenia terenu i odgromowej, Teren stacji jest wygrodzony. Istniejące wyposażenie rozdzielni 110kV wg rys. nr 2 Rys.2 RPZ Bemowo - schemat rozdzielni 110kV - stan istniejący 3

4 5. Zakres prac Prace należy wykonać zgodnie z poniższą specyfikacją oraz uzgodnionym z zamawiającym projektem wykonawczym. Wykonawca zobowiązany jest przedstawić w swojej ofercie propozycję szczegółowych rozwiązań technicznych wszystkich urządzeń stacji energetycznej zgodnie z załącznikiem Wykaz urządzeń i aparatury proponowanej dla stacji RPZ Bemowo. Po akceptacji rozwiązań technicznych przez innogy Stoen Operator, Oferent wykona kompletną dokumentację wykonawczą i uzgodni ją z zamawiającym, dokona odpowiednich demontaży, przeprowadzi modernizację istniejącej stacji uzgadniając harmonogram wyłączeń poszczególnych pól z Zamawiającym, wyposaży i uruchomi zmodernizowaną stację RPZ Bemowo zgodnie z zawartymi wytycznymi. innogy Stoen Operator dostarczy/zapewni wykonanie następujących prac: dostarczy trzy wyłączniki 110kV typu LTB 145 D1/B ( bez słupków wsporczych). Szczegółowe dane na temat dostarczanych wyłączników 110kV Zamawiający dostarczy Wykonawcy na etapie projektowania. Oferent pełniąc rolę Wykonawcy jest zobowiązany do koordynowania prac związanych z rozbudową stacji RPZ Bemowo, odbiorem wyłączników 110 kv od Zamawiającego i ich montażem. W sprawie udostępnienia dokumentacji, przeprowadzenia wizji lokalnej, uzyskania szczegółowych informacji technicznych dotyczących zakresu prac, prosimy o kontakt: Zbigniew Kowalczyk, tel. (22) , zbigniew.kowalczyk@innogy.com. 5.1 Podstawowy zakres robót Prace projektowe Wykonawca zobowiązany jest do uzyskania odpowiednich decyzji i pozwoleń formalnoprawnych niezbędnych do realizacji zadania. Wykonawca zobowiązany jest do opracowania projektów wykonawczych i powykonawczych dla montażu wszystkich urządzeń energetycznych i wyposażenia stacji oraz uzgodnienie ich w innogy Stoen Operator w zakresie: a) obwodów pierwotnych rozdzielni 110 kv ; b) przebudowy pól linii 110kV o nr 2,4,6 - w zakresie: przeniesienie stanowiska przekładników prądowo-napięciowych - w celu usytuowania pomiędzy odłącznikiem od strony linii a wyłącznikiem przeniesienie istniejącego stanowiska odłącznika z uziemnikiem - od strony układu szyn 4

5 montaż nowego stanowiska wyłącznika typu LTB 145 D1/B montaż nowego stanowiska odłącznika z uziemnikiem od strony linii kablowej przeniesienie konstrukcji głowic kablowych wraz z ogranicznikami przepięć dostosowanie długości linii kablowych w polu nr 2 i polu nr 6 do nowego usytuowania urządzeń i konstrukcji. montaż nowych głowic kablowych w polach nr 2 i 6. wybudowaniu kanalizacji kablowej od nowego usytuowania stanowisk urządzeń w polach liniowych - do istniejących szafek kablowych. rozbudowa uziomu kratowego oraz budowa uziomów wyrównawczych przy szafkach napędów wyłączników oraz stanowiskach obsługi odłączników i uziemników. zastosowanie przewodów roboczych AFL8-525 do połączeń nowych i istniejących aparatów 110kV c) wyznaczenia nowej strefy ochrony odgromowej - uwzględniającej rozbudowane pola liniowe. Może zaistnieć konieczność zamiany usytuowania istniejących masztów odgromowych lub budowa nowych masztów odgromowych. d) wysypania tłucznia pod wszystkimi siedmioma polami rozdzielni 110kV wraz z wykonaniem obrzeży i ułożenia płyt betonowych przy wszystkich szafkach kablowych obwodów wtórnych, szafkach napędów odłączników, uziemników, wyłączników. e) pomalowania wszystkich fundamentów pod konstrukcjami farbami przeznaczonymi do malowania betonowych fundamentów. f) wykonania podestów przy istniejących oraz nowych stanowiskach napędów wyłączników LTB g) wykonania osłon siatkowych zabezpieczających urządzenia w polach liniowych od strony boiska szkolnego, tj. podwyższenie istniejącego ogrodzenia ( ekranu dźwiękochłonnego) na granicy z boiskiem szkolnym do wysokości ok. 6m, wykonanie osłon siatkowych według wzoru widocznym na załączonym zdjęciu. Siatka rozpięta na stalowych linkach przymocowanych do posadowionych przy ekranie dźwiękochłonnym ocynkowanych słupków. 5

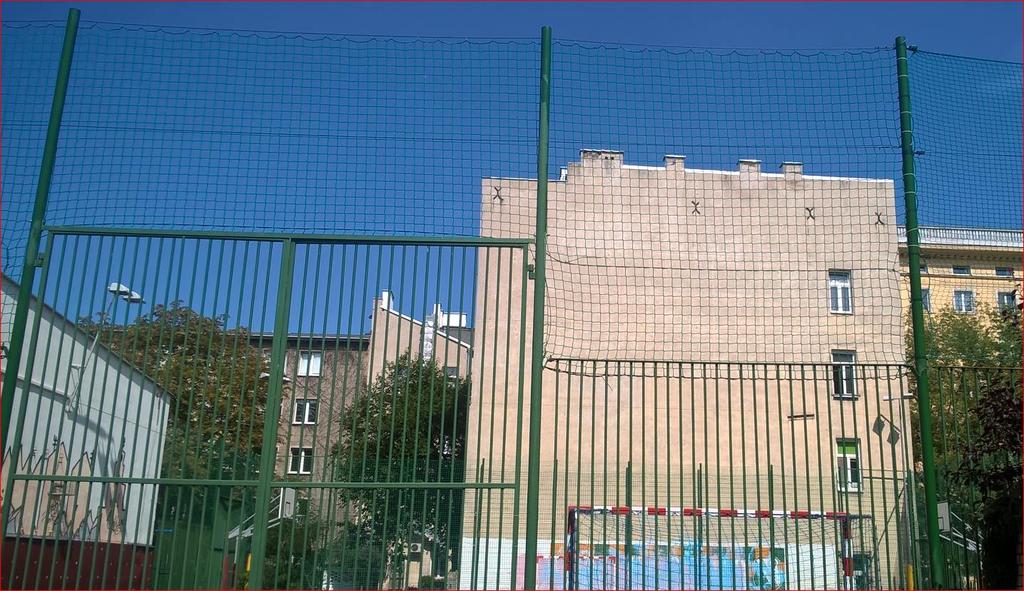

6 Zdjęcie - przykładowe podwyższenie ogrodzenia boiska siatką zabezpieczającą h) wymiany tablic opisowych na wszystkich szafkach kablowych rozdzielni 110kV. i) obwodów wtórnych rozdzielni 110 kv w zakresie: - wymiany istniejących zabezpieczeń odległościowych ZCS 4E na nowe w polach nr 2 i nr 6 oraz zamontowanie nowego zabezpieczenia w polu nr 4 - montażu sterowników polowych w trzech polach liniowych - montażu kaset obwodów sygnalizacji w polach liniowych - montażu zabezpieczenia szyn zbiorczych TSL7 w szafie FR3 - montażu jednego półkompletu zabezpieczenia różnicowego w polu nr 4 RPZ Bemowo oraz montaż drugiego półkompletu zabezpieczenia różnicowego w stacji RPZ Gdańska w polu nr 10 ( po uruchomieniu relacji linii Gdańska -Bemowo) - Uaktualnienia tablic sterowniczych szaf przekaźnikowych w nastawni i szafek kablowych pól 2,4,6 w zakresie odwzorowania w dodatkowe wyłączniki i odłączniki z uziemnikami - dostosowanie obwodów wtórnych w polach liniowych, ułożenie nowych kabli dla potrzeb podłączenia przeniesionych i nowo zainstalowanych urządzeń stacyjnych. - wykonanie i uruchomienie łącza inżynierskiego od nowych zabezpieczeń do switcha RSG2300 firmy Ruggedcom - wykonanie edycji baz danych oraz schematów stacji w systemie SCADA 6

7 j) dostosowania obwodów pomiarów energii elektrycznej w trzech polach linii po przeniesieniu stanowisk przekładników prądowo-napięciowych Przygotowanie placu budowy Prace polegające na modernizacji stacji RPZ Bemowo prowadzone w czynnym obiekcie energetycznym. Przygotowanie placu budowy obejmuje opracowanie i uzgodnienie projektu placu budowy wraz z jego wygrodzeniem. Wykonawca zobowiązany jest do dopełnienia wszystkich formalności związanych z zasileniem ewentualnego zaplecza placu budowy (Zamawiający nie zapewnia zasilenia zaplecza placu budowy w media energia elektryczna, woda oraz odprowadzenia ścieków, odprowadzenia ewentualnych wód podskórnych). W trakcie wykonywania prac Wykonawca ma obowiązek przestrzegać norm dotyczących ochrony środowiska (nie przekraczanie dopuszczalnych poziomów hałasu emitowanego do środowiska). Odpady przemysłowe powstające na terenie placu budowy wykonawca będzie utylizował i usuwał na bieżąco, przestrzegając przepisów o ochronie środowiska. Wykonawca zobowiązany jest do zapewnienia czystości pojazdów opuszczających teren modernizowanej stacji i ponosi wszelkie konsekwencje za nie przestrzeganie utrzymania czystości nawierzchni na jezdni ul. Oławskiej oraz w rejonie stacji RPZ Bemowo wynikające z prac prowadzonych w obiekcie innogy Stoen Operator Dostawa i montaż aparatów i urządzeń rozdzielni napowietrznej 110 kv stacji energetycznej RPZ Bemowo na podstawie uzgodnionych projektów wykonawczych oraz niniejszej specyfikacji (nie dotyczy dostawy wyłączników 110kV) Modernizacja stanowisk pól 110kV nr 2,4, Dostarczenie trzech odłączników z uziemnikami 110kV wraz z budową nowych stanowisk 110kV w polach linii Koło, linii proj. Gdańska oraz linii Kaliszówka Przebudowa linii kablowych 110kV relacji Bemowo- Koło oraz Bemowo - Kaliszówka w zakresie dostosowania ich długości do rozbudowanych pól liniowych o nr 2 i Dostarczenie i uruchomienie zabezpieczeń odległościowych w polach 2,4, Dostarczenie i uruchomienie sterowników polowych dla trzech pól liniowych Dostarczenie i uruchomienie nowych kaset sygnalizacji dla pól liniowych 2,4, Dostarczenie i uruchomienie jednego półkompletu zabezpieczenia różnicowego w polu nr 4 RPZ Bemowo oraz dostarczenie, montaż i uruchomienie drugiego półkompletu zabezpieczenia różnicowego w stacji RPZ Gdańska w polu nr 10 ( po uruchomieniu relacji linii Gdańska -Bemowo) 7

8 Dostarczenie i uruchomienie przez serwis producenta nowego zabezpieczenia szyn TSL7 rozdzielni 110kV. W ramach uruchomienia wykonawca zapewni szkolenie ( na stacji) z obsługi zabezpieczenia szyn dla służb innogy Stoen Operator Doposażenie istniejącego sterownika telemechaniki w nową kasetę dla obsługi nowych zabezpieczeń modernizowanej rozdzielni 110kV Uruchomienie łącza inżynierskiego od nowych zabezpieczeń i sterowników polowych do switcha RSG Modernizacja obwodów wtórnych i zabezpieczeń w polach linii o nr 2,4,6 rozdzielni 110 kv w zakresie dostosowania do zamontowanych wyłączników, przeniesionych przekładników kombinowanych 110kV, przeniesionego odłącznika z uziemnikiem od strony układu szyn i dobudowanego nowego odłącznika z uziemnikiem od strony linii kablowej 110kV. Wykonawca wykona nowe połączenia kablowe pomiędzy zamontowanymi wyłącznikami, przekładnikami kombinowanymi, odłącznikami i uziemnikami a szafkami kablowymi obwodów wtórnych a w przypadku konieczności wynikającej z dokumentacji projektowej wykona nowe połączenia kablowe pomiędzy szafkami kablowymi a szafami przekaźnikowymi w nastawni Doposażenie tablic sterowniczych w szafach przekaźnikowych w nastawni w nowe sterowniki (przyciski) dla wyłączników oraz nowych odłączników i uziemników w polach liniowych oraz aktualizację schematu Doposażenie tablic sterowniczych w szafkach kablowych w nowe przyciski dla wyłączników oraz odłączników i uziemników w polach liniowych oraz aktualizację schematu Uruchomienie wszystkich urządzeń rozdzielni 110kV, obwodów wtórnych i zabezpieczeń stacji energetycznej RPZ Bemowo na podstawie uzgodnionych projektów wykonawczych Pomalowanie wszystkich fundamentów oraz wysypanie tłucznia pod aparaturą WN we wszystkich siedmiu polach R110kV zgodnie z minimalnymi wymaganiami (warstwa składająca się z: tłucznia kamiennego 15cm, warstwy piasku grubego 13cm, geotkaniny, warstwy piasku grubego 5cm, obrzeża betonowego 8x30 cm) Przeprowadzenie kompleksowej niwelacji terenu działki rozdzielni 110 kv po rozbudowie pól liniowych, zakończone posianiem trawy. Niwelacje terenu należy przeprowadzić na podstawie istniejących rzędnych punktów terenu, uwzględniając potrzebę nawiezienia odpowiednich ilości ziemi typu humus po likwidacji elementów podziemnych stacji Zdemontowane, posegregowane, urządzenia i materiały wraz z ich wykazem Wykonawca dostarczy do magazynu innogy Stoen Operator na ulicy Nieświeskiej 52 w Warszawie lub w inne miejsce wskazane przez zamawiającego na terenie prowadzonej przez niego działalności na terenie Warszawy. Dostarczeniu do magazynu podlega złom stalowy oraz metale nieżelazne. 8

9 Pozostały materiał odpadowy, np. beton, izolatory porcelanowe, itp. należy zutylizować wraz z przekazaniem odpowiednich dokumentów potwierdzających ich utylizację Wykonanie pomiarów geodezyjnych przebudowanych pól liniowych oraz linii kablowych 110kV dla potrzeb dokumentacji powykonawczej Wykonanie kompletnych badań pomontażowych związanych z przebudowanymi linii kablowymi 110kV wraz z próbą napięciową. Badania należy wykonać przy udziale Wydziału Eksploatacji Zamawiającego. Koszt pomiarów i prób ponosi Wykonawca. Zakres pomiarów: - identyfikacja faz - rezystancja żył roboczych i powrotnych - pojemność kabla, - rezystancja izolacji i powłoki, - próba napięciowa powłoki, - powtórny pomiar rezystancji izolacji, przy czym wyniki nie mogą się różnić więcej niż o 5% w stosunku do wyników z pierwszego pomiaru. - sprawdzenie ciągłości połączeń z siatką uziemiającą lub konstrukcją słupa Wykonanie pomiarów pól elektrycznych, magnetycznych na całym terenie stacji oraz w jej bezpośrednim otoczeniu. Wykonanie pomiarów będzie możliwe po załączeniu modernizowanej stacji do ruchu. Wykonawca zleci wykonanie ww. pomiarów akredytowanej jednostce badawczej Wykonanie pomiarów niezbędnych do załączenia urządzeń, w tym: pomiarów napięć rażenia, pomiarów rezystancji połączeń obwodów pierwotnych i wtórnych aparatury WN (wraz z precyzyjnie zaznaczonymi na schematach projektowych punktami połączeń), pomiary izolacji zamontowanej aparatury WN i nn, pomiary pomontażowe wyłączników WN, odłączników z uziemnikami, przekładników prądowo-napięciowych, badanie obwodów wtórnych (rezystancja izolacji, próby funkcjonalne). 5.2 Wymagania dodatkowe Zakres przetargu nie obejmuje dostawy nowych wyłączników 110kV. Wykonawca dokona przewiezienia zdemontowanych wyłączników LTB 145 z miejsca ich składowania w Warszawie i dokona ich przeglądu przez serwis producenta wyłączników. Koszty przeglądu są po stronie wykonawcy. Koszt wykonania niezbędnych napraw wyłączników, które będą rekomendowane w protokole z przeglądu będą po stronie zamawiającego. Budowa obwodów pierwotnych i wtórnych po stronie Wykonawcy, uzgadniana będzie na zasadzie koordynacji z Zamawiającym. Wszystkie materiały dla wykonania pełnych zakresów wszystkich robót w stacji dostarcza Wykonawca ( za 9

10 wyjątkiem trzech wyłączników LTB). W przypadku nie określenia materiału w specyfikacji, należy stosować materiały zgodne ze specyfikacjami innogy Stoen Operator zawartymi na stronie internetowej Dla Dostawców Dokumenty Specyfikacje techniczne, lub każdorazowo uzgadniać z przedstawicielem innogy Stoen Operator Złożone oferty powinny zawierać odrębne wyceny zgodnie z formularzem oferty handlowej oraz wykaz proponowanych urządzeń i aparatury zgodnie z Wykazem urządzeń i aparatury dla stacji RPZ Bemowo Okres gwarancyjny na wykonane roboty, dostarczone i zabudowane urządzenia i materiały 5 lat od daty odbioru końcowego Wykonawca będzie odpowiedzialny za koordynację całości inwestycji Dostarczenie nowych urządzeń elektroenergetycznych do stacji RPZ Bemowo będzie się odbywać po każdorazowym wyrażeniu zgody Zamawiającego W ciągu miesiąca od podpisania umowy Wykonawca przedstawi szczegółowy harmonogram rzeczowy oraz finansowy robót wykonany w formacie MS Project wraz z harmonogramem odbiorów częściowych wg poniższego zestawienia: przekazanie kompletnej dokumentacji obwodów pierwotnych i wtórnych do uzgodnienia z zamawiającym; modernizacja rozdzielni 110 kv wraz z rozruchem poszczególnych pól; teren stacji zagospodarowanie terenu; odbiór końcowy i przekazanie do użytkowania W terminach ustalonych przez Zamawiającego Wykonawca organizował będzie cykliczne spotkania koordynacyjne. Wykonawca zobowiązany będzie do sporządzenia notatek z wyżej wymienionych spotkań Przedstawiciele Wykonawcy będą brali udział w uruchomieniach i załączaniu modernizowanej stacji do sieci innogy Stoen Operator Prowadzenie prac i zabezpieczenie miejsca ich wykonywania musi być zgodne ze sztuką budowlaną oraz przepisami prawa. Wykonawca jest zobowiązany do dokonania wszystkich niezbędnych czynności formalno-prawnych wraz ze zgłoszeniem robót we właściwym urzędzie Wykonawca powinien posiadać ważny certyfikat upoważaniający do pracy w sieci innogy Stoen Operator oraz udokumentowane referencje (minimum trzy w ciągu ostatnich pięciu lat) w zakres, których wchodzą prace o podobnym zakresie, wykonanych w obiektach energetyki zawodowej Wykonawca przedstawi biuro projektowe do akceptacji Zamawiającego. Biuro projektowe powinno posiadać ważny certyfikat upoważaniający do prac projektowych w sieci innogy Stoen Operator. 10

11 Wykonawca jest zobligowany do zapoznania z zasadami pracy w obiektach innogy Stoen Operator pod kątem przestrzegania przepisów BHP i wymogów bezpiecznej pracy na wysokości. Przed przystąpieniem do prac Wykonawca przygotuje i uzgodni w komórce BHP plan BIOZ Wykonawca w technologii pracy przewidzi konieczność zabezpieczenia aparatury WN, SN i nn przed zabrudzeniem Harmonogram określający maksymalny czas wyłączeń podlega zaakceptowaniu ze strony zamawiającego (w celu zminimalizowania czasu wyłączeń linii 110 kv oraz transformatorów 110/15 kv) Na stacji RPZ Bemowo zostały wykonane prace w zakresie obwodów pierwotnych 15kV i obwodów wtórnych na rozdzielni 15kV oraz rozbudowy szafy telemechaniki i budowy szafy łącza inżynierskiego, na które została wystawiona 5-cio letnia gwarancja. Koszty związane z nadzorem gwaranta są po stronie Wykonawcy. Gwarantem jest firma SPIE Elbud Kraków. Wykonawca zobowiązany jest dostarczyć oświadczenie gwaranta podtrzymujące gwarancję po wykonaniu powyższych prac Wykonawca będzie zgłaszał do innogy Stoen Operator konieczne wyłączenia elementów sieci 110 kv dla prowadzenia prac w następujących cyklach: planowane wyłączenia miesięczne do 4 dnia każdego miesiąca poprzedzającego prace, planowane wyłączenia tygodniowe do godz każdego poniedziałku tygodnia poprzedzającego (pod warunkiem, że wyłączenie zostało umieszczone w harmonogramie miesięcznych wyłączeń) Warunkiem odbioru i załączenia pod napięcie nowobudowanych i modernizowanych urządzeń jest spełnienie przez Wykonawcę poniższych wymagań: przekazanie Zamawiającemu oświadczenia o zakończeniu prac i gotowości urządzeń do podania napięcia; przekazanie Zamawiającemu świadectw jakości, atestów, protokołów sprawdzeń urządzeń, kontroli jakości, certyfikatów, aprobat technicznych, dokumentacji techniczno ruchowej; przekazanie projektów powykonawczych wg stanu na dzień załączenia podpisanych przez odpowiednie osoby ze strony Wykonawcy; umieszczenie w obiekcie stacyjnym schematu jednokreskowego rozdzielni, który odpowiada stanowi na dzień załączenia (dla zadań wykonywanych w stacjach GPZ, RPZ i RSM) - na każdym etapie modernizacji na stacji energetycznej oraz w posiadaniu zamawiającego powinien znajdować się aktualny schemat połączeń elektroenergetycznych na stacji; przekazanie wersji elektronicznej schematów jednokreskowych rozdzielni na 7 dni przed planowanym załączeniem urządzeń pod napięcie; 11

12 podłączenie do urządzenia telemechaniki stacyjnej nowych urządzeń wraz z edycją w systemie nadrzędnym Scada Syndis; niezwłoczne usunięcie usterek wykazanych przez Zamawiającego, które uniemożliwiają załączenie urządzeń pod napięcie. 6. Modernizacja rozdzielni 110 kv 6.1 Rozdzielnia 110 kv obwody pierwotne, wymagania ogólne W ramach modernizacji rozdzielni RPZ Bemowo Wykonawca zobowiązuje się do rozbudowy istniejącej rozdzielni 110 kv w zakresie trzech pól linii. Modernizacja stacji w zakresie obwodów pierwotnych obejmuje: Posadowienie wyłączników 110 kv w trzech polach liniowych wraz z ich konstrukcjami wsporczymi na nowych fundamentach Posadowienie nowych odłączników z uziemnikami wraz z konstrukcjami wsporczymi w polach liniowych od strony linii Przeniesienie stanowisk przekładników prądowo-napięciowych - usytuowanie wg załączonego rys. 3 - schematu zasadniczego pola 110kV Przeniesienie stanowisk istniejących odłączników z uziemnikiem - usytuowanie od strony układu szyn wg załączonego rys Przeniesienie konstrukcji głowic kablowych wraz z ogranicznikami przepięć 12

13 Rys. 3 - Schemat zasadniczy pola 110kV - usytuowanie urządzeń w rozbudowanym polu linii 110kV ( nie dotyczy wykazu urządzeń) Posadowienie nowej aparatury na konstrukcjach wsporczych stalowych ocynkowanych Wykonanie podestów dla obsługi szaf napędów wszystkich wyłączników 110 kv typu LTB Połączenia pomiędzy istniejącą aparaturą 110kV a zamontowanymi wyłącznikami, przekładnikami kombinowanymi, przekładnikami prądowymi i ogranicznikami przepięć -wykonać przewodem linkowym AFL- 8/525mm Wykonanie nowych tablic opisowych (aluminiowe o grubości 1mm, napisy tłoczone czarne, tło żółte, obwódka czarna, lakier odporny na promienie UV). Rozmiar tablic powinien być dostosowany do miejsca zainstalowania i być stały dla określonej tablicy z określonym przeznaczeniem. Długość tablicy uzależniona jest od liczby symboli. Tekst opisów oraz ich liczba zostanie uzgodniony z Zamawiającym. 6.2 Rozdzielnia 110 kv infrastruktura, sieci połączeń Po posadowieniu fundamentów, ułożeniu rur kanalizacyjnych oraz wprowadzeniu kabli, dokonać rekultywacji terenu, nawieźć ziemię typu humus oraz zasiać trawę. 13

14 Należy dokonać: Zabezpieczenie wszystkich fundamentów betonowych konstrukcji wsporczych niepodlegających demontażowi Wykonanie sieci uziemiającej i ochronnej rozdzielni w zakresie modernizowanych pól, połączenia jej z istniejącą kratą uziemiającą, sprawdzenia jej ciągłości i ewentualnych napraw połączeń i zwodów Wysypania tłucznia pod aparaturą WN we wszystkich polach rozdzielni 110 kv zgodnie z minimalnymi wymaganiami (warstwa składająca się z: tłucznia kamiennego 15cm, warstwy piasku grubego 13cm, geotkaniny, warstwy piasku grubego 5cm, obrzeża betonowego 8x30 cm) Ułożenia płyt betonowych przy wszystkich szafkach kablowych obwodów wtórnych, szafkach napędów odłączników, uziemników, wyłączników Wszystkie sprawy formalne pozostają po stronie Wykonawcy, w tym inwentaryzacja geodezyjna urządzeń 6.3 Elektroenergetyczna automatyka zabezpieczeniowa i sterowanie rozdzielnicą 110 kv Ogólne podstawy dotyczące sterowania zawarte są w standardzie innogy Stoen Operator NM/ST/2016/02 OPIS SZCZEGÓŁOWY ELEKTROENERGETYCZNA AUTOMATYKA ZABEZPIECZENIOWA (rozdzielnia WN) (załącznik do niniejszej specyfikacji). W ramach usługi Wykonawca zobowiązuje się: a) wykonać wymianę okablowania pomiędzy nowo zamontowanymi aparatami 110 kv lub przenoszonymi aparatami a szafkami kablowymi oraz w przypadku konieczności wynikającej z dokumentacji projektowej pomiędzy szafkami kablowymi a nastawnią. Przy układaniu nowych kabli należy dodatkowo zagwarantować min. 20% wolnych żył dla obwodów wtórnych. b) dokonać doposażenia tablic sterowniczych w nastawni w nowe sterowniki (przyciski) dla wyłączników oraz nowych odłączników z uziemnikami w polach liniowych oraz zaktualizować schemat. c) dokonać doposażenia tablic sterowniczych w szafkach kablowych w nowe przyciski dla wyłączników oraz odłączników z uziemnikami w polach liniowych oraz zaktualizować schemat. d) dostosować zabezpieczenia do przebudowanych pól liniowych. e) wykonać rozruch rozdzielni 110 kv; f) dostosować i uruchomić telemechanikę w zakresie zmodernizowanej rozdzielni 110 kv; 14

15 Wszystkie użyte materiały i dostarczane urządzenia muszą posiadać aprobaty techniczne lub atesty potwierdzające dopuszczenie urządzeń do pracy. Wszystkie instrukcje dotyczące urządzeń zainstalowanych na stacji oraz napisy na urządzeniach powinny być w języku polskim. Sterowanie każdego z pól odbywa się za pomocą back-up panelu wykonanego w technice synoptycznych tablic mozaikowych. 6.4 Sterowanie aparaturą w polu. Blokady Sterowanie poszczególnymi łącznikami rozdzielni możliwe jest tylko przy odpowiedniej konfiguracji pozostałych łączników danego pola, a w pewnych przypadkach również łączników innych pól. Blokady mają uniemożliwić sterowanie odłącznikami pod obciążeniem, zamknięcia uziemników liniowych przy linii będącej pod napięciem. Dla spełnienia tych warunków układ sterowania łączników musi być wyposażony w system blokad elektrycznych i logicznych umożliwiający sterowanie: zdalne z systemu sterowania i nadzoru poprzez operatora; lokalne ze schematu mozaikowego; miejscowo z szafy napędu wyłącznika. W przypadku uszkodzenia sterownika polowego powinna pozostać możliwość sterowania elektrycznego z poziomu schematu mozaikowego. Wybór rodzaju sterowania realizowany jest za pomocą przełącznika Wybór sterowania, osobnego dla każdego z pól umożliwiający wybór: Zdalne; Lokalne. Sterowanie zdalne umożliwia wykonywanie sterowań tylko z poziomu Systemu Sterowania i Nadzoru. Sterowanie lokalne umożliwia wykonywanie sterowań z poziomu back-up panelu oraz sterownika polowego jeżeli posiada wyświetlacz. Przełącznik wyboru sterowania zlokalizowany jest na schemacie mozaikowym danego pola i posiada telesygnalizację stanu położenia. Należy uwzględnić koszt konfiguracji koncentratora telemechaniki w zakresie prowadzonej modernizacji rozdzielni 110kV. Wykonawca zleci wykonanie edycji schematu stacji w systemie Scada Syndis do innogy IT. W sprawie edycji można kontaktować się z Panem Jakubem Olszewskim tel Za prawidłową pracę telemechaniki uważać się będzie jej poprawną pracę z poziomu stanowiska dyspozytorskiego ZDM innogy Stoen Operator. 15

16 7. Układy pomiarowe 7.1 Uwagi ogólne Uruchomić układy pomiarowe po zmianie lokalizacji przekładników kombinowanych w polach linii. Lokalne pomiary napięć, prądów, mocy i energii realizowane będą w dotychczasowy sposób, tj. za pomocą mierników tablicowych i istniejących układów pomiaru energii. Zdalne pomiary bazować będą na prądach i napięciach mierzonych i transmitowanych do SSIN przez sterowniki polowe. Rozwiązania układów pomiarowych należy projektować i wykonać wg aktualnych Wymagań montażowych dla układów pomiarowych instalowanych na stacjach RPZ i RSM." Projektowane rozwiązania układów pomiarowych należy na etapie opracowywania projektu wykonawczego uzgodnić z innogy Stoen Operator. Uzgodnieniu podlegają układy pomiarowe w pełnym zakresie ich budowy. Obciążenie i wykonanie obwodów pomiarowych przekładników napięciowych powinno być takie, by spadek napięcia w obwodach napięciowych liczników nie przekraczał wynoszącej 0,25% względnej wielkości dopuszczalnej. Oprzewodowanie układów pomiarowych powinno być wykonane przewodami ciągłymi (od przekładników do listew kontrolno-pomiarowych) typu DY 2,5. Przekrój większy (lub kabel sygnalizacyjny) jest stosowany za wiedzą innogy Stoen Operator tylko w uzasadnionych technicznie sytuacjach. Obwody wtórne przekładników należy uziemić. W przekładnikach prądowych należy uziemić początki uzwojeń wtórnych, zaś w napięciowych punkt wspólny (zerowy) połączonych uzwojeń wtórnych. W układach pomiarowych nn należy instalować układy kontroli obecności napięcia, które należy podłączyć do zacisków liczników. Połączenia, kolorystykę i przekroje przewodów w układach pomiarowych wykonać zgodnie ze standardem innogy Stoen Operator. 8. Harmonogram prac Wykonanie modernizacji rozdzielni napowietrznej 110 kv w opisanym powyżej zakresie do 31 października 2019 roku uwzględniając poniższy zapis: Zamawiający zastrzega możliwość wprowadzania zmian w harmonogramie Wykonawcy ze względu na inne prowadzone prace oraz brak zgody na wyłączenia urządzeń. Wykonawca uwzględni w swojej ofercie możliwości wyłączeń na stacjach WN oraz konieczność stawienia się na żądanie w wyznaczonym terminie i miejscu celem rozpoczęcia pracy. 16

17 9. Wymagania uzupełniające 9.1 Standardy innogy Stoen Operator Jeśli powyższe wymagania techniczne nie precyzują szczegółowo wszystkich rozwiązań technicznych, to w trakcie uzgadniania przez innogy Stoen Operator projektów wykonawczych, jako standardowe będą wymagane typowe rozwiązania techniczne zastosowane dotychczas w obiektach Operatora. Wszystkie instrukcje dotyczące urządzeń zainstalowanych na stacji oraz napisy na urządzeniach powinny być w języku polskim. 9.2 Zaciski Budowa i wymiary zacisków muszą zapewniać połączenie zdolne do przenoszenia prądów ciągłych i zwarciowych przez cały czas pracy stacji bez zabiegów eksploatacyjnych. Zaciski muszą mieć taką budowę (materiały, wymiary, kształty), aby siła i powierzchnia docisku, elastyczność, a także zabezpieczenia antykorozyjne zapewniały maksymalnie małą rezystancję własną i przejścia miedzy zaciskiem i przewodem oraz nie wystąpił lokalny wzrost temperatury względem przewodów. Znamionowa obciążalność zacisków nie może być mniejsza od obciążalności znamionowej związanych z nimi przewodów, a ich konstrukcja powinna zapewniać minimalizacje ulotu. Wewnętrzną część zacisków należy pokryć pastą zwiększającą przewodność. Śruby, nakrętki i podkładki powinny być wykonane ze stali i pokryte ogniowo warstwą cynku gwarantującą ich odporność na korozję. Powierzchnia zacisków nie może mieć uszkodzeń mechanicznych i wad wykonania mogących wpływać na jakość połączenia elektrycznego oraz mechanicznego. Konstrukcja osprzętu powinna być taka, aby luzowanie się połączeń w trakcie eksploatacji było wykluczone. Zaciski pod względem wytrzymałości mechanicznej powinny gwarantować wytrzymanie obciążenia wynikającego z odgałęzień, zanieczyszczenia i ciężaru własnego oraz dynamicznego oddziaływania prądu zwarciowego. Wytrzymałość mechaniczna zacisków nie może być mniejsza od wytrzymałości mechanicznej aparatów, przewodów i wszelkich innych elementów z nimi związanych. Przy występowaniu maksymalnych sił, osprzęt nie może ulegać deformacjom ani uszkodzeniom. Rozstaw otworów i ich średnica na zaciskach powinna być zgodna z wymaganiami Polskich Norm. 9.3 Ochrona odgromowa i przepięciowa Ochronę odgromową stacji należy zaprojektować i wykonać zgodnie z PN-EN : 2011 Ochrona odgromowa. Część 1: Zasady ogólne. 17

18 9.4 Ochrona przeciwporażeniowa Rozwiązania ochrony przeciwporażeniowej muszą zapewniać bezpieczeństwo obsługi obiektu przy wszelkich pracach oraz obecności ludzi na stacji. Dopuszczalne wartości napięć dotykowych rażeniowych muszą być zachowane na terenie całej stacji oraz w odległości do 1,5m od ściany zewnętrznej budynku. Należy przewidzieć środki ochrony przed wynoszeniem napięcia uziomowego poza teren stacji i wykonać je zgodnie z PN-EN 50522: 2011E Uziemienie instalacji elektroenergetycznych prądu przemiennego o napięciu od 1 kv oraz PN-EN : 2011E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv Część 1: Postanowienia ogólne. 9.5 Uziemienie Uziemienie ochronne i robocze stacji powinno być wykonane jako wspólne w postaci kratownicy ułożonej pod wszystkimi polami rozdzielni 110 kv oraz wokół nich. Kratownicę należy wykonać z bednarki stalowej ocynkowanej o przekroju 40x5mm. Wymagane jest połączenie wykonanego uziemienia z istniejącym w pozostałej części stacji oraz z uziemieniem otokowym wokół budynku stacyjnego. Każde skrzyżowanie przewodów tworzących kratę musi być trwale połączone i zabezpieczone przed wpływem czynników zewnętrznych. Uziemieniu podlegają wszystkie elementy przewodzące na terenie rozdzielni 110 kv. Kolorystyka i sposób oznaczenia przewodów uziemiających winny być zgodne z PN-90 E Oznaczenie identyfikacyjne przewodów elektrycznych barwami lub cyframi. Na etapie projektu wykonawczego Wykonawca jest zobowiązany do wykonania pomiarów rezystywności gruntu. Jeśli będzie to konieczne należy zastosować uziomy szpilkowe. 9.6 Tablice identyfikacyjne i bezpieczeństwa Teksty powinny być podane w języku polskim i zaakceptowane przez Zamawiającego. Powinny być czytelne i zrozumiałe dla obsługi stacji, jak również osób przychodzących z zewnątrz. Tablice aluminiowe o grubości 1mm, napisy tłoczone czarne, tło żółte, obwódka czarna, lakier odporny na promienie UV. Rozmiar tablic powinien być dostosowany do miejsca zainstalowania i być stały dla określonej tablicy z określonym przeznaczeniem. Długość tablicy uzależniona jest od liczby symboli. Tekst opisów oraz ich liczba powinna być zgodna z przeznaczeniem wg Polskich Norm i zostanie uzgodniona z Zamawiającym. Tablice informacyjne dotyczące opisów aparatów i oznaczeń faz powinny posiadać następujące oznaczenia: L1, L2, L3 dla urządzeń i obwodów trójfazowych AC i L+, L- dla urządzeń i obwodów DC. 18

19 9.7 Przeznaczenie i lokalizacja tablic Tablice identyfikacyjne powinny być umieszczone na stałych elementach aparatów, które normalnie nie mogą być usunięte oraz tak, aby były widoczne i łatwe do odczytania. Umieszczone powinny być od strony obsługi lub dozoru aparatu. W przypadkach koniecznych, umieszczone powinny być w kilku miejscach aparatu, np. z przodu i z tyłu. Wielkość, kolorystykę, treść i szczegóły dotyczące umiejscowienia tablic należy uzgodnić z Zamawiającym. Należy unikać stosowania oznaczników wykonanych na materiałach samoprzylepnych nie odpornych na działanie promieniowania UV podlegających starzeniu. Oznaczniki powinny być mocowane śrubami nierdzewnymi. Tablice powinny mieć tak przygotowane otwory, aby unikać zniszczenia emalii przy mocowaniu tablicy. 9.8 Oznaczenia urządzeń niskiego napięcia Wszystkie rozdzielnice, szafy z aparaturą zabezpieczeniową i sterowniczą, szafy potrzeb własnych oraz ich elementy, aparaty instalowane w/na nich i połączenia wewnętrzne, powinny być oznakowane i oznaczone zgodnie z odpowiednimi opisami i oznakowaniem przyjętym w dokumentacji technicznej. Oznaczenia i opisy powinny być stosowane jak niżej: a) każde urządzenie powinno mieć tabliczkę znamionową identyfikującą producenta, dane znamionowe, klasę napięcia izolacji oraz tabliczkę identyfikujące urządzenie na obiekcie; b) wszystkie aparaty lub ich elementy powinny posiadać tabliczki lub oznaczenia identyfikacyjne zgodne z dokumentacją. Tabliczki identyfikacyjne aparatów powinny być przymocowane trwale do konstrukcji tak, aby pozostały w swoim miejscu w przypadku demontażu lub zmiany obudowy aparatu; c) wszystkie zaciski powinny być czytelnie opisane; d) przewody kabli sterowniczych podłączone do zacisków powinny być czytelnie oznakowane; e) wewnętrzne połączenia urządzeń (rozdzielnice, szafy, szafki, itp.) powinny być oznakowane poprzez czytelny opis końcówek przewodów podłączonych do zacisków zgodnie ze schematem połączeń. Oznakowanie powinno być wykonane przy pomocy oznaczników opisowych lub podobnych elementów. Powinny być one koloru białego z materiałów izolowanych i odporne na wchłanianie wilgoci i zabrudzenia materiałów nie podtrzymujących płomieni ognia. Taśma jest niedopuszczalna. W skład oznaczenia na kostce (bierce) powinno wchodzić: oznaczenie zacisku, z którego przewód wychodzi oraz zacisku i elementu, do którego biegnie. Kody oznaczeń: nr szaf, symbolika aparatów uzgodniona na etapie projektu wykonawczego; 19

20 f) każdy aparat obwodów niskiego napięcia rozdzielni 110kV powinien być opisany podając jego oznaczenie i funkcję; g) obwody prądowe i napięciowe powinny posiadać oznaczenia faz oraz jeśli to konieczne biegunowość. Przewody ochronne powinny być oznakowane kolorami zielony/żółty; h) kable układane na obiekcie powinny być oznakowane zgodnie z listą zestawienia kabli i z wymaganiami wynikającymi ze standardów Zamawiającego. Tabliczka opisowa powinna zawierać następujące informacje: numer, ilość żył, ilość żył rezerwowych oraz trasę kabla. Oznakowanie żył zgodnie ze schematami przyłączeń. Nie zezwala się na stosowanie klejonych taśm jako oznaczników; 9.9 Tablice bezpieczeństwa Tablice bezpieczeństwa w zakresie kolorystyki, wielkości i treści należy wykonać zgodnie z PN- 88 E Tablice i znaki bezpieczeństwa. Miejsce i sposób mocowania tablic zgodnie z PN- EN : 2011E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv Część 1: Postanowienia ogólne Dokumentacja Wymagania odnośnie sporządzania dokumentacji oraz formy jej przekazywania inwestorowi: a) Cała dokumentacja opisowa i rysunkowa powinna być zgodna z wymaganiami systemu SI i właściwych Polskich Norm. Rozmiary większe niż A1 nie są zalecane. Rysunki z wyłączeniem podkładów geodezyjnych, należy wykonać w formacie *.dwg. Dokumentację należy sporządzić w trwałej i czytelnej technice graficznej oraz oprawić w okładkę formatu A4. Wykonawca zobowiązany jest do wykonania i dostarczenia: i. projekt wykonawczy do uzgodnienia 2 komplety + zapis na płycie CD szt. 2 w formacie *.pdf, ii. projekt wykonawczy 4 komplety + zapis na płycie CD szt. 2 w formacie *.pdf, iii. dokumentacja powykonawcza 3 komplety + zapis na płytach CD (format *.dwg i *.doc) oraz druga w formacie *.pdf; b) Dokumentację obwodów wtórnych należy opracować w dwóch częściach: i. schematy zasadnicze zawierające opis techniczny EAZ oraz konfigurację przekaźników cyfrowych, ii. schematy montażowe zawierające spis aparatury; c) Dokumentacja obwodów wtórnych zostanie wykonana zgodnie z opisem szczegółowym dostępnym na stronie internetowej Dla Biznesu Dokumenty 20

21 Specyfikacje techniczne Opis Szczegółowy Elektroenergetyczna Automatyka Zabezpieczeniowa (Rozdzielnia SN); d) Projekty wykonawcze po wstępnej weryfikacji przez przedstawiciela Wykonawcy muszą być zatwierdzone przez Zamawiającego przed rozpoczęciem prac budowlanych/modernizacyjnych/montażowych. Jeśli Zamawiający stwierdzi, iż dokumentacja projektowa nie spełnia jego oczekiwań, to będzie ona poprawiona na koszt Wykonawcy i ponownie przedłożona do zatwierdzenia; e) Dokumentację wykonawczą w obu wersjach należy przekazać do Inwestora zgodnie z wytycznymi obowiązującymi w innogy Stoen Operator. Przed przystąpieniem do wykonania dokumentacji Wykonawca zgłosi się do Inwestora w celu zapoznania się z wytycznymi obowiązującymi w innogy Stoen Operator; f) Kompletna dokumentacja powykonawcza zostanie przedstawiona najpóźniej w dniu odbioru technicznego prac; g) Instrukcję eksploatacji i obsługi, h) Wszystkie atesty na urządzenia, materiały, protokoły z badań należy przekazać w wersji elektronicznej skany dokumentów (format *.pdf). Każdy papierowy dokument musi mieć swój odpowiednik w postaci elektronicznej. Dokumentacja powykonawcza (protokoły, atesty) zostanie przekazana w formie uporządkowanej. Dotyczy również formy elektronicznej; i) Wykonawca wypełni dla modernizowanych/nowych pól rozdzielni 110kV i 15kV Techniczną Kartę Urządzeń i dostarczy ją w dniu odbioru końcowego lub na życzenie Inwestora w dniu odbioru technicznego poszczególnych elementów stacji. Dokumentacja w postaci papierowej i elektronicznej. Wzór TKU dostępny u Zamawiającego. j) Wykonawca dokona inwentaryzacji geodezyjnej powykonawczej terenu RPZ Bemowo po zamontowaniu nowych fundamentów i kanalizacji kablowej wraz z domiarami. Dokumentacja zostanie wykonana zgodnie z wytycznymi innogy Stoen Operator Wymagania dotyczące rozpoczęcia prac na obiekcie Warunkiem rozpoczęcia prac przez Wykonawcę na obiekcie jest spełnienie przez Wykonawcę poniższych wymagań: Przekazanie ramowego harmonogramu dla całego zadania. Harmonogram szczegółowy musi być przekazywany przed wyłączeniem poszczególnych elementów/urządzeń celem ich modernizacji/wymiany/montażu z uwzględnieniem potrzebnego czasu na wykonanie prac, sprawdzenie urządzeń przez służby innogy Stoen Operator przed załączeniem; 21

22 Projekt poszczególnych etapów zasilania stacji dla realizacji zadania wraz z harmonogramem do zatwierdzenia Inwestora; Wykonanie i uzgodnienie planu BIOZ zgodnie z informacjami zawartymi w wytycznych i załącznikach do umowy; Protokolarne odebranie placu budowy od Zamawiającego lub protokolarne wprowadzenie na obiekt przez Zamawiającego. Zapoznanie Wykonawcy z zasadami pracy w obiektach innogy Stoen Operator pod kątem przestrzegania przepisów BHP i wymogów bezpiecznej pracy na wysokości Wymagania dotyczące odbiorów przed załączeniem urządzeń pod napięcie Warunkiem odbioru i załączenia pod napięcie nowobudowanych i modernizowanych urządzeń jest spełnienie przez Wykonawcę poniższych wymagań: przekazanie Zamawiającemu oświadczenia o zakończeniu prac i gotowości urządzeń do podania napięcia; przekazanie Zamawiającemu świadectw jakości, atestów, protokołów sprawdzeń urządzeń, kontroli jakości, certyfikatów, aprobat technicznych, dokumentacji techniczno ruchowej; przekazanie projektów powykonawczych wykonanych poprzez aktualizację projektów wykonawczych wg stanu na dzień załączenia podpisaną przez odpowiednie osoby ze strony Wykonawcy; umieszczenie w obiekcie stacyjnym schematu jednokreskowego rozdzielni, który odpowiada stanowi na dzień załączenia (dla zadań wykonywanych w stacjach GPZ, RPZ i RSM) - na każdym etapie modernizacji na stacji energetycznej oraz w posiadaniu inwestora powinien znajdować się aktualny schemat połączeń elektroenergetycznych na stacji; przekazanie wersji elektronicznej schematów jednokreskowych rozdzielni na 7 dni przed planowanym załączeniem urządzeń pod napięcie; podłączenie do urządzenia telemechaniki stacyjnej nowych urządzeń wraz z edycją w systemie nadrzędnym Scada Syndis, (edycja zgodnie z wymaganiami SIWZ zawartymi w innej części opracowania); przekazania listy osób, które będą obecne podczas załączania urządzeń pod napięcie; niezwłoczne usunięcie usterek wykazanych przez Zamawiającego, które uniemożliwiają załączenie urządzeń pod napięcie. 22
