1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH DOTYCZY: WYKONANIA DOKUMENTACJI PROJEKTOWEJ REMONTU INSTALACJI ELEKTRYCZNEJ W GARAŻU POZIEMNYM INWESTOR: Ministerstwo Rolnictwa i Rozwoju Wsi ul. Wspólna Warszawa Adres inwestycji: Ministerstwo Rolnictwa i Rozwoju Wsi ul. Wspólna Warszawa

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRCZNYCH Zamawiający: Ministerstwo Rolnictwa i Rozwoju Wsi ul. Wspólna Warszawa Cel i zakres opracowania: - opracowanie jest zbiorem wymagań, które są niezbędne do określenia standardu jakości wykonania robót, w zakresie sposobu wykonania robót budowlanych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót; - opracowanie wykonano na podstawie Rozporządzenia Ministra Infrastruktury z dnia r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. (Dz.U.Nr 202,poz.2072 z 2002r.), zwanego dalej Rozporządzeniem; - specyfikację opracowano z uwzględnieniem podziału szczegółowego według Wspólnego Słownika Zamówień CPV (Dz.Urz.340 z 2002r. Dz.U.UE L z dnia 16 grudnia 2002r. ROZPORZĄDZENIE (WE) NR 2195/2002 PARLAMENTU EUROPEJSKIEGO I RADY z dnia 5 listopada 2002r. 1. CZĘŚĆ OGÓLNA 1.1 NAZWA NADANA ZAMÓWIENIU PRZEZ ZAMAWIAJĄCEGO: Remont pustostanu 1.2 PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH: Zakres prac rozbiórkowych roboty elektryczne. a) demontaż osprzętu elektrycznego, b) demontaż przewodów elektrycznych Zakres prac remontowych roboty budowlane Uzupełnienie tynków po demontażu: a) tablic bezpiecznikowych b) uchwytów, rur, c) przewodów elektrycznych, b) puszek rozgałęźnych, c) łączników klawiszowych, Zakres prac remontowych elektrycznych objętych SST Ustalenia zawarte w niniejszym SST dotyczą prac projektowych instalacji elektrycznych w zakresie wymiany instalacji elektrycznych w garażu podziemnym: 2

3 Materiały a) wymiana przewodów elektrycznych, b) rozdzielnic elektrycznych, c) osprzętu elektrycznego, d) pomiary instalacji elektrycznej. Wszystkie materiały użyte do wykonania instalacji wew. elektrycznej powinny posiadać atesty lub świadectwa dopuszczenia i winny być przekazane inwestorowi. Przewody elektryczne zasilające plac budowy typu OWY powinny posiadać izolację na napięcie 750V o kolorach zgodnych z PN. Armatura łącznikowa i osprzęt Osprzęt modułowy montowany na szynach montażowych w rozdzielnicach RP01, RP02, RP03/ 0,4 KV -.wykonać zgodnie z obecnie obowiązującymi normami i przepisami PN i EN. Gniazda wtyczkowe 230/400V, wyłączniki oraz oprawy montować jako hermetyczne natynkowe. Wykonanie robót Przewody nowej instalacji elektrycznej wykonać przewodem typu YDYp 750V. Obwody gniazd wtynkowych 230/400V wykonać przewodami o przekroju 2,5 6 mm 2, obwody oświetleniowe wykonać przewodami o przekroju 1,5-2,5 mm 2. Po wykonanych pracach związanych z ułożeniem przewodów, przebiciach i bruzdach wykonać naprawę tynku. Badania i pomiary Pomiary wykonanej instalacji elektrycznej łącznie ze sprawdzeniem skuteczności zerowania i ochrony szybkiego wyłączenia wykonać zgodnie z NPB, NPE, AN PN-IEC Pomiary należy potwierdzić protokółami na arkuszach określonych w normie. 1.3 WYSZCZEGÓLNIENIE I ZAKRES PRAC TOWARZYSZĄCYCH I ROBÓT TYMCZASOWYCH a) zapewnienie na miejscu wykonania robót warunków BHP i ppoż. z przestrzeganiem obowiązujących przepisów z zakresu ochrony środowiska; b) przygotowanie stanowiska roboczego; c) odpowiednie zabezpieczenie terenu robót; d) utrzymanie w trakcie trwania robót remontowych czystości i bezwzględnego porządku w obrębie prowadzenia robót (sprzątanie, układanie, segregowanie i sortowanie materiałów i wyrobów nowych lub rozebranych na placu budowy); e) zabezpieczenie drogi poziomej i pionowej transportu materiałów; f) obsługiwanie sprzętu nie posiadającego etatowej obsługi; g) sprawdzanie prawidłowości wykonania robót; h) usuwanie wad i usterek oraz naprawianie uszkodzeń powstałych w czasie wykonywania robót, a zawinionych przez Wykonawcę; i) oczyszczenie naprawionych, uzupełnionych lub wymienionych elementów; j) udział w prowadzeniu obmiaru i odbioru robót; k) zabezpieczenie otworów okiennych i drzwiowych na czas prowadzenie robót malarskich; l) zabezpieczenie wywozu gruzu, tynku, odpadów, itp. 3

4 INFORMACJE O TERENIE BUDOWY: Przewiduje się wydzielenie odrębnego terenu pod zaplecze Wykonawcy. Tymczasowe składowanie materiałów w granicach remontowanego garażu. Organizacja robót budowlanych Roboty należy prowadzić w sposób zorganizowany, pod nadzorem osób uprawnionych i zgodnie z obowiązującymi normami. Wykonawca jest zobowiązany znać wszelkie przepisy wydane przez organa administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wszelkie wykonane roboty i dostarczone materiały mają być zgodne z poszczególnymi pozycjami przedmiaru robót stanowiącymi jednocześnie opis przedmiaru zamówienia i specyfikacją techniczną wykonania i odbioru robót budowlanych. W przypadku gdy dostarczone materiały lub wykonane roboty nie będą zgodne z opisami poszczególnych pozycji przedmiarów i specyfikacją techniczną wykonania i odbioru robót mających wpływ na niezadowalającą jakość elementu budynku, to takie materiały zostaną zastąpione innymi, a elementy wbudowane rozebrane i wykonane ponownie na koszt Wykonawcy. Zabezpieczenie interesów osób trzecich Wykonawca powinien zapewnić ochronę własności publicznej i prywatnej. Wykonawca jest zobowiązany do oznaczenia i odpowiada za ochronę instalacji i urządzeń itp. zlokalizowanych w miejscu prowadzenia robót budowlanych. O fakcie przypadkowego uszkodzenia, Wykonawca bezzwłocznie powiadomi inspektora nadzoru oraz właścicieli instalacji i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonaniu naprawy. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia. Ciągi komunikacyjne i pomieszczenia ogólno dostępne powinny być utrzymywane we właściwym stanie technicznym, nie wolno na nich poza miejscami wyznaczonymi, uzgodnionymi z Zamawiającym składować materiałów ani sprzętu. Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót budowlanych wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania i wykonywania robót Wykonawca będzie podejmował wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu robót oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na: a) zanieczyszczenie zbiorników i cieków wodnych pyłami lub substancjami toksycznymi b) zanieczyszczenia powietrza pyłami lub gazami c) możliwość powstania pożaru Warunki bezpieczeństwa pracy Podczas realizacji robót budowlanych Wykonawca będzie przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa i higieny pracy. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru końcowego. Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. 4

5 Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej. Zaplecze dla potrzeb budowy Przewiduje się wydzielenie odrębnego pomieszczenia pod zaplecze Wykonawcy. Warunki dotyczące organizacji ruchu Wykonawca będzie realizować roboty i organizować transport w sposób nie powodujący niedogodności dla użytkowników obiektu, jak również dla mieszkańców i użytkowników terenów przylegających bezpośrednio do terenu prowadzenia robót. W przypadku zajścia konieczności ograniczenia dostępności dla mieszkańców, użytkowników i innych do miejsc ogólnobudowlanych, ciągów komunikacyjnych itp., Wykonawca uzgodni z Zamawiającym czas i sposób dostępności do przedmiotowych miejsc. Zabezpieczenie chodników i jezdni Wykonawca zobowiązany jest na bieżąco do usuwania zanieczyszczeń i uszkodzeń chodników i jezdni powstałych wskutek prowadzenia robót. NAZWY I KODY CPV (grup robót, klas robót, kategorii robót zgodnie z WSZ): Dział: Grupa: Klasa: Kod CPV: Wyszczególnienie: 45 Budownictwo 45.1 Przygotowanie terenu pod budowę nie dotyczy 45.2 Wznoszenie kompletnych obiektów nie dotyczy 45.3 Wykonywanie instalacji budowlanych: Roboty w zakresie instalacji budowlanych Roboty związane z montażem instalacji elektrycznych i osprzętu Roboty w zakresie instalacji elektrycznych Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Roboty w zakresie przewodów instalacji elektr Roboty w zakresie opraw elektr Wykończeniowe roboty budowlane: Tynkowanie Roboty remontowe i renowacyjne pozostałe. 1.4 OKREŚLENIA PODSTAWOWE (dotąd niezdefiniowanych a wymaganych do jednoznacznego zdefiniowania robót i ich odbioru) nie dotyczy 2. WYMAGANIA DOTYCZĄCE WYROBÓW BUDOWLANYCH: Wszystkie zastosowane wyroby budowlane i materiały muszą mieć wymagane dokumenty dopuszczenia do stosowania w budownictwie, mianowicie: atesty, aprobaty techniczne lub certyfikaty. Wszystkie materiały powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz według odpowiednich norm wyrobu. 5

6 Wszystkie roboty Wykonawca realizuje z materiałów własnych (zakupionych przez siebie), poniesie wszelkie koszty, a w tym opłaty, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów do robót. Przed wbudowaniem Wykonawca przedstawi szczegółowe informacje dotyczące materiałów w celu ich zatwierdzenia przez inspektora Nadzoru. Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniony bez zgody inspektora Nadzoru. Wbudowanie materiałów bez akceptacji Inspektora Nadzoru Wykonawca wykonuje na własne ryzyko licząc się z tym, że roboty nie zostaną przyjęte i zapłacone. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN: Przewiduje się standardowy sprzęt do poziomowania podłoża. Tynki na ścianach i sufitach oraz prace malarskie będą wykonywane metodami tradycyjnymi z drabin wolnostojących i uniwersalnych. Wykonawca zobowiązany jest do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót i będzie gwarantować prowadzenie robót zgodnie z zasadami określonymi w specyfikacji technicznej i warunkami BHP. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonywania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Musi być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Do obsługi sprzętu należy zatrudnić osoby posiadające ku temu stosowne uprawnienia. Narzędzia używane na budowie powinny być przystosowane do wykonywania danego rodzaju robót i kontrolowane przez Wykonawcę zgodnie z instrukcją producenta. Zabrania się stosowania sprzętu i urządzeń bez uwidocznionej nazwy producenta. Koszty transportu sprzętu nie podlegają oddzielnej opłacie. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU: Zastosowane środki i urządzenia transportowe powinny być przystosowane do transportu danego rodzaju materiałów. Przy ruchu na drogach publicznych pojazdy muszą spełniać wymagania dotyczące przepisów ruchu drogowego. Wykonawca będzie usuwał na bieżąco na własny koszt wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do tereny budowy. Materiały powinny być przewożone środkami transportu w sposób zapewniający uniknięcie uszkodzeń. Środki transportu powinny być zgodne z przepisami BHP i ruchu drogowego. Wywóz materiałów z rozbiórki przewiduje się poprzez wyniesienie i wywiezienie na zwałkę środkiem transportu Wykonawcy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH: Wszystkie roboty budowlano-instalacyjne muszą być wykonywane zgodnie i w oparciu o stosowne wymagania zawarte w wytycznych i obowiązujących normach. Wymogi dla odbioru robót w oparciu o poniższe nieobowiązujące obligatoryjnie normy lecz zalecane do stosowania: - dla tynków zwykłych wg.pn-70/b dla instalacji elektrycznych i sanitarnych wg. wymogów norm branżowych Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z wymaganiami specyfikacji technicznej wykonania i odbioru robót budowlanych oraz poleceniami Inspektora Nadzoru. Roboty należy wykonać w oparciu o obowiązujące przepisy i normy wykonania i odbioru robót w tym: 6

7 - Ustawa z dnia 7 lipca 1994r Prawo Budowlane - Ustawa z dnia 16 kwietnia 2004r o wyrobach budowlanych - Ustawa z dnia 16 kwietnia 2004r. o zmianie ustawy Prawo Budowlane - Warunki techniczne wykonania i odbioru robót budowlano-montażowych - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie - Ustawa z dnia 21 grudnia 2004r. o dozorze technicznym - Ustawa z dnia 27 kwietnia 2001r. o ochronie środowiska - Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej w sprawie zasadniczych wymagań dla urządzeń spalających paliwa gazowe - Polskimi normami, normami branżowymi oraz innymi przepisami dotyczącymi prowadzenia robót Wszelkie zmiany i odstępstwa nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych a także trwałości eksploatacyjnej. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wykonywaniu robót zostaną poprawione przez Wykonawcę na własny koszt. Decyzje Inspektora Nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy i w specyfikacji technicznej wykonania i odbioru robót budowlanych, a także w normach i wytycznych. Polecenia Inspektora Nadzoru dotyczące realizacji robót będą wykonywane przez Wykonawcę nie później niż w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z tytułu wstrzymania robót w takiej sytuacji ponosi Wykonawca. Wykonawca ma obowiązek zapoznać się z instrukcjami montażu materiałów i urządzeń opracowanymi przez producentów i zgodnie z nimi przeprowadzić ich montaż i instalację. 6. DZIAŁANIA DOTYCZĄCE KONTROLI WYKONANIA I ODBIORU ROBÓT: Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Inspektor Nadzoru ustali jaki system kontroli jest konieczny do powyższego zakresu robót. Kontrola (w zależności od potrzeb) będzie obejmować: - jakość użytego materiału - atesty na materiały i urządzenia - świadectwa dopuszczenia do stosowania w budownictwie - oceny lub opinie Państwowego Zakładu Higieny - aprobaty techniczne lub certyfikaty - zgodność wykonania robót z obowiązującymi przepisami i normami - zgodność wykonania robót z przedmiarem robót i specyfikacją techniczną wykonania i odbioru robót budowlanych - jakość i trwałość wykonanych robót - zachowanie warunków BHP i ochrony p.poż. Kontrola i odbiór robót będzie za pośrednictwem powołanego inspektora Nadzoru inwestorskiego posiadającego odpowiednie uprawnienia w tym zakresie. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT: Przed przystąpieniem do robót Wykonawca sprawdzi w naturze wymiary wszystkich elementów przeznaczonych do remontu. Jakikolwiek błąd lub przeoczenie w ilościach podanych w przedmiarze robót lub w specyfikacji technicznej nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Obmiar robót będzie przeprowadzony w czasie określonym w umowie. Będzie on określać faktyczny zakres wykonanych robót w jednostkach ustalonych w przedmiarze robót. Obmiaru dokonuje Wykonawca w obecności Inspektora Nadzoru. Obmiary będą przeprowadzone przed częściowym 7

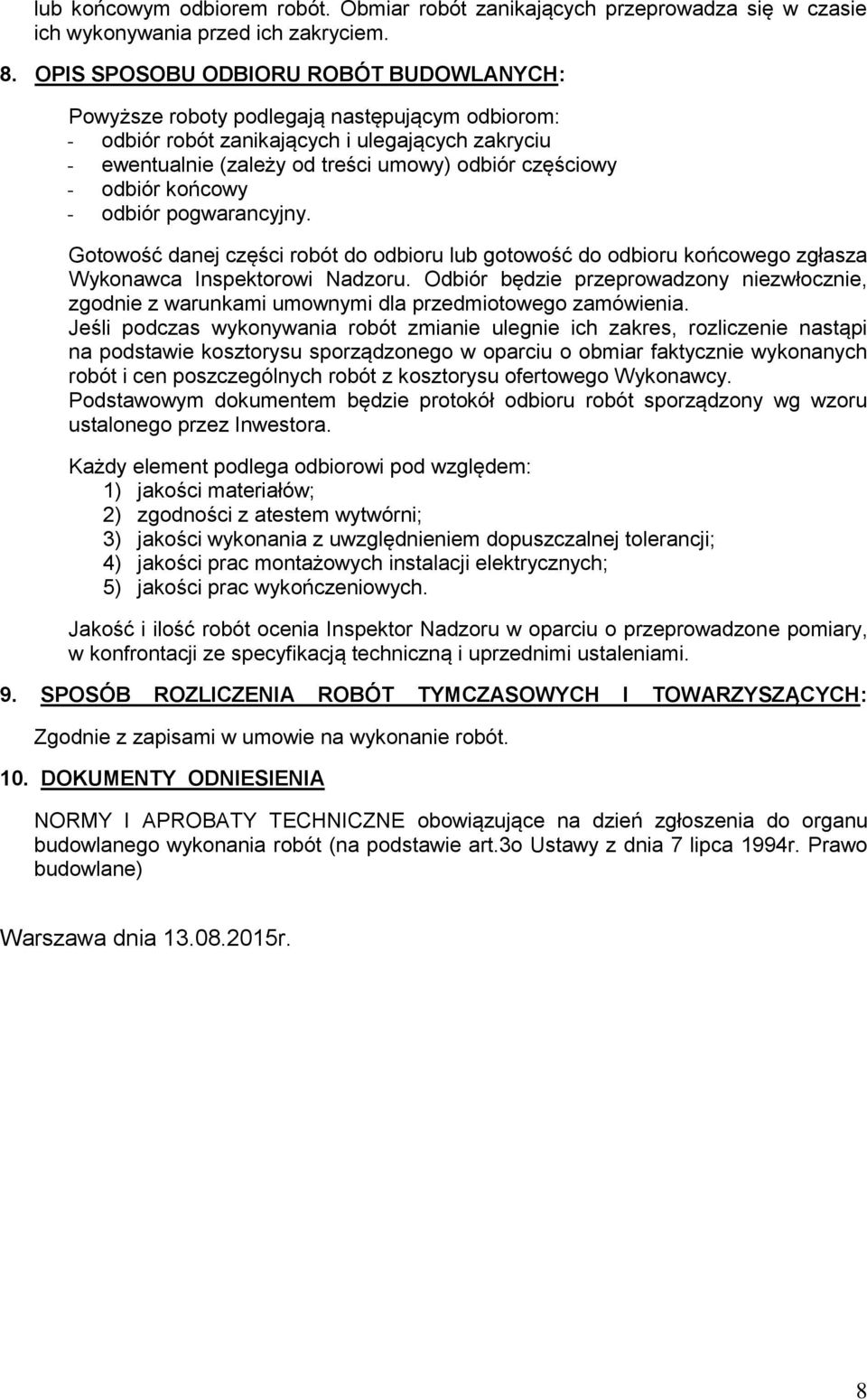

8 lub końcowym odbiorem robót. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania przed ich zakryciem. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH: Powyższe roboty podlegają następującym odbiorom: - odbiór robót zanikających i ulegających zakryciu - ewentualnie (zależy od treści umowy) odbiór częściowy - odbiór końcowy - odbiór pogwarancyjny. Gotowość danej części robót do odbioru lub gotowość do odbioru końcowego zgłasza Wykonawca Inspektorowi Nadzoru. Odbiór będzie przeprowadzony niezwłocznie, zgodnie z warunkami umownymi dla przedmiotowego zamówienia. Jeśli podczas wykonywania robót zmianie ulegnie ich zakres, rozliczenie nastąpi na podstawie kosztorysu sporządzonego w oparciu o obmiar faktycznie wykonanych robót i cen poszczególnych robót z kosztorysu ofertowego Wykonawcy. Podstawowym dokumentem będzie protokół odbioru robót sporządzony wg wzoru ustalonego przez Inwestora. Każdy element podlega odbiorowi pod względem: 1) jakości materiałów; 2) zgodności z atestem wytwórni; 3) jakości wykonania z uwzględnieniem dopuszczalnej tolerancji; 4) jakości prac montażowych instalacji elektrycznych; 5) jakości prac wykończeniowych. Jakość i ilość robót ocenia Inspektor Nadzoru w oparciu o przeprowadzone pomiary, w konfrontacji ze specyfikacją techniczną i uprzednimi ustaleniami. 9. SPOSÓB ROZLICZENIA ROBÓT TYMCZASOWYCH I TOWARZYSZĄCYCH: Zgodnie z zapisami w umowie na wykonanie robót. 10. DOKUMENTY ODNIESIENIA NORMY I APROBATY TECHNICZNE obowiązujące na dzień zgłoszenia do organu budowlanego wykonania robót (na podstawie art.3o Ustawy z dnia 7 lipca 1994r. Prawo budowlane) Warszawa dnia r. 8
