1 Z A A W A N S O W A N Y M U L T I M E D I A L N Y S Y S T E M N A W I G A C Y J N Y VOYAGER M700 INSTRUKCJA OBSŁUGI

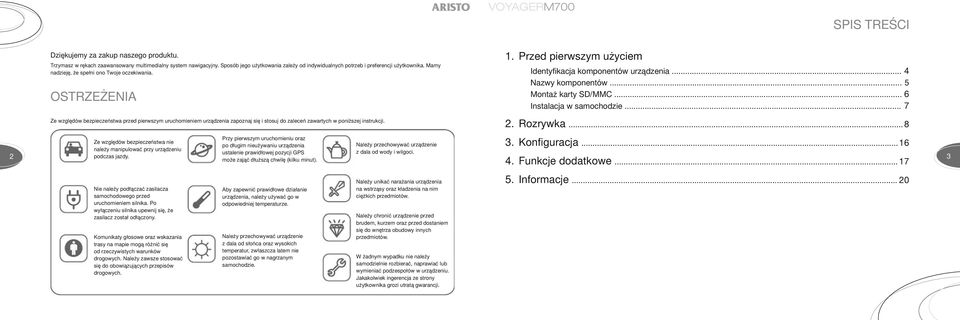

2 SPIS TREŚCI Dziękujemy za zakup naszego produktu. Trzymasz w rękach zaawansowany multimedialny system nawigacyjny. Sposób jego użytkowania zależy od indywidualnych potrzeb i preferencji użytkownika. Mamy nadzieję, że spełni ono Twoje oczekiwania. OSTRZEŻENIA 1. Przed pierwszym użyciem Identyfikacja komponentów urządzenia... 4 Nazwy komponentów... 5 Montaż karty SD/MMC... 6 Instalacja w samochodzie... 7 Ze względów bezpieczeństwa przed pierwszym uruchomieniem urządzenia zapoznaj się i stosuj do zaleceń zawartych w poniższej instrukcji. 2. Rozrywka Konfiguracja Przy pierwszym uruchomieniu oraz Ze względów bezpieczeństwa nie po długim nieużywaniu urządzenia Należy przechowywać urządzenie należy manipulować przy urządzeniu ustalenie prawidłowej pozycji GPS z dala od wody i wilgoci. 2 podczas jazdy. 3 może zająć dłuższą chwilę (kilku minut). 4. Funkcje dodatkowe Nie należy podłączać zasilacza samochodowego przed uruchomieniem silnika. Po wyłączeniu silnika upewnij się, że zasilacz został odłączony. Komunikaty głosowe oraz wskazania trasy na mapie mogą różnić się od rzeczywistych warunków drogowych. Należy zawsze stosować się do obowiązujących przepisów drogowych. Aby zapewnić prawidłowe działanie urządzenia, należy używać go w odpowiedniej temperaturze. Należy przechowywać urządzenie z dala od słońca oraz wysokich temperatur, zwłaszcza latem nie pozostawiać go w nagrzanym samochodzie. Należy unikać narażania urządzenia na wstrząsy oraz kładzenia na nim ciężkich przedmiotów. Należy chronić urządzenie przed brudem, kurzem oraz przed dostaniem się do wnętrza obudowy innych przedmiotów. W żadnym wypadku nie należy samodzielnie rozbierać, naprawiać lub wymieniać podzespołów w urządzeniu. Jakakolwiek ingerencja ze strony użytkownika grozi utratą gwarancji. 5. Informacje... 20

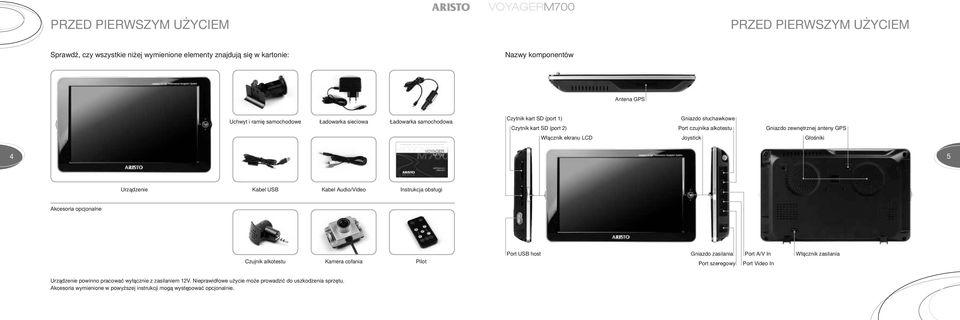

3 PRZED PIERWSZYM UŻYCIEM PRZED PIERWSZYM UŻYCIEM Sprawdź, czy wszystkie niżej wymienione elementy znajdują się w kartonie: Nazwy komponentów Antena GPS Uchwyt i ramię samochodowe Ładowarka sieciowa Ładowarka samochodowa Czytnik kart SD (port 1) Gniazdo słuchawkowe Czytnik kart SD (port 2) Port czujnika alkotestu Gniazdo zewnętrznej anteny GPS Włącznik ekranu LCD Joystick Głośniki 4 5 Urządzenie Kabel USB Kabel Audio/Video Instrukcja obsługi Akcesoria opcjonalne Czujnik alkotestu Kamera cofania Pilot Port USB host Gniazdo zasilania Port A/V In Włącznik zasilania Port szeregowy Port Video In Urządzenie powinno pracować wyłącznie z zasilaniem 12V. Nieprawidłowe użycie może prowadzić do uszkodzenia sprzętu. Akcesoria wymienione w powyższej instrukcji mogą występować opcjonalnie.

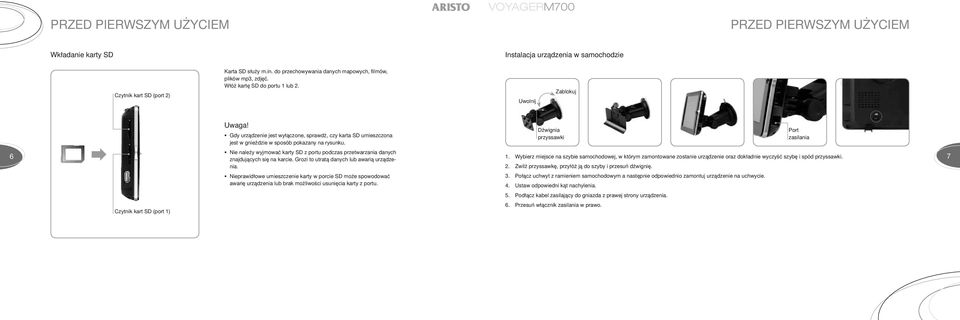

4 PRZED PIERWSZYM UŻYCIEM PRZED PIERWSZYM UŻYCIEM Wkładanie karty SD Instalacja urządzenia w samochodzie Czytnik kart SD (port 2) Karta SD służy m.in. do przechowywania danych mapowych, filmów, plików mp3, zdjęć. Włóż kartę SD do portu 1 lub 2. Uwolnij Zablokuj Uwaga! Gdy urządzenie jest wyłączone, sprawdź, czy karta SD umieszczona jest w gnieździe w sposób pokazany na rysunku. 6 Nie należy wyjmować karty SD z portu podczas przetwarzania danych znajdujących się na karcie. Grozi to utratą danych lub awarią urządzenia. 1. Wybierz miejsce na szybie samochodowej, w którym zamontowane zostanie urządzenie oraz dokładnie wyczyść szybę i spód przyssawki Zwilż przyssawkę, przyłóż ją do szyby i przesuń dźwignię. Nieprawidłowe umieszczenie karty w porcie SD może spowodować 3. Połącz uchwyt z ramieniem samochodowym a następnie odpowiednio zamontuj urządzenie na uchwycie. awarię urządzenia lub brak możliwości usunięcia karty z portu. 4. Ustaw odpowiedni kąt nachylenia. 5. Podłącz kabel zasilający do gniazda z prawej strony urządzenia. 6. Przesuń włącznik zasilania w prawo. Czytnik kart SD (port 1) Dźwignia przyssawki Port zasilania

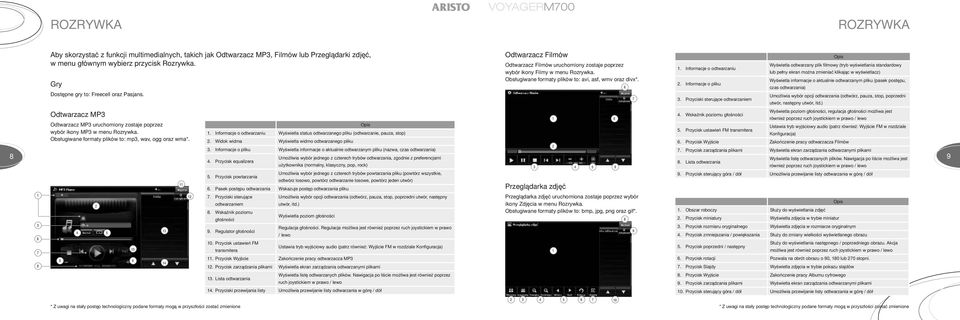

5 ROZRYWKA ROZRYWKA Aby skorzystać z funkcji multimedialnych, takich jak Odtwarzacz MP3, Filmów lub Przeglądarki zdjęć, w menu głównym wybierz przycisk Rozrywka. Gry Dostępne gry to: Freecell oraz Pasjans. Odtwarzacz MP3 Odtwarzacz MP3 uruchomiony zostaje poprzez wybór ikony MP3 w menu Rozrywka. Obsługiwane formaty plików to: mp3, wav, ogg oraz wma*. 8 Umożliwia wybór jednego z czterech trybów odtwarzania, zgodnie z preferencjami * Z uwagi na stały postęp technologiczny podane formaty mogą w przyszłości zostać zmienione Opis 1. Informacje o odtwarzaniu Wyświetla status odtwarzanego pliku (odtwarzanie, pauza, stop) 2. Widok widma Wyświetla widmo odtwarzanego pliku 3. Informacje o pliku Wyświetla informacje o aktualnie odtwarzanym pliku (nazwa, czas odtwarzania) 4. Przycisk equalizera użytkownika (normalny, klasyczny, pop, rock) Umożliwia wybór jednego z czterech trybów powtarzania pliku (powtórz wszystkie, 5. Przycisk powtarzania odtwórz losowo, powtórz odtwarzanie losowe, powtórz jeden utwór) 6. Pasek postępu odtwarzania Wskazuje postęp odtwarzania pliku 7. Przyciski sterujące Umożliwia wybór opcji odtwarzania (odtwórz, pauza, stop, poprzedni utwór, następny odtwarzaniem utwór, itd.) 8. Wskaźnik poziomu Wyświetla poziom głośności głośności Regulacja głośności. Regulacja możliwa jest również poprzez ruch joystickiem w prawo 9. Regulator głośności / lewo 10. Przycisk ustawień FM Ustawia tryb wyjściowy audio (patrz również: Wyjście FM w rozdziale Konfiguracja) transmitera 11. Przycisk Wyjście Zakończenie pracy odtwarzacza MP3 12. Przycisk zarządzania plikami Wyświetla ekran zarządzania odtwarzanymi plikami Wyświetla listę odtwarzanych plików. Nawigacja po liście możliwa jest również poprzez 13. Lista odtwarzania ruch joystickiem w prawo / lewo 14. Przyciski przewijania listy Umożliwia przewijanie listy odtwarzania w górę / dół Odtwarzacz Filmów Odtwarzacz Filmów uruchomiony zostaje poprzez wybór ikony Filmy w menu Rozrywka. Obsługiwane formaty plików to: avi, asf, wmv oraz divx*. Przeglądarka zdjęć Przeglądarka zdjęć uruchomiona zostaje poprzez wybór ikony Zdjęcia w menu Rozrywka. Obsługiwane formaty plików to: bmp, jpg, png oraz gif* Informacje o odtwarzaniu 2. Informacje o pliku 3. Przyciski sterujące odtwarzaniem 4. Wskaźnik poziomu głośności Opis Wyświetla odtwarzany plik filmowy (tryb wyświetlania standardowy lub pełny ekran można zmieniać klikając w wyświetlacz) Wyświetla informacje o aktualnie odtwarzanym pliku (pasek postępu, czas odtwarzania) Umożliwia wybór opcji odtwarzania (odtwórz, pauza, stop, poprzedni utwór, następny utwór, itd.) Wyświetla poziom głośności, regulacja głośności możliwa jest również poprzez ruch joystickiem w prawo / lewo Ustawia tryb wyjściowy audio (patrz również: Wyjście FM w rozdziale 5. Przycisk ustawień FM transmitera Konfiguracja) 6. Przycisk Wyjście Zakończenie pracy odtwarzacza Filmów 7. Przycisk zarządzania plikami Wyświetla ekran zarządzania odtwarzanymi plikami Wyświetla listę odtwarzanych plików. Nawigacja po liście możliwa jest 8. Lista odtwarzania również poprzez ruch joystickiem w prawo / lewo 9. Przycisk sterujący góra / dół Umożliwia przewijanie listy odtwarzania w górę / dół Opis 1. Obszar roboczy Służy do wyświetlania zdjęć 2. Przycisk miniatury Wyświetla zdjęcia w trybie miniatur 3. Przycisk rozmiaru oryginalnego Wyświetla zdjęcia w rozmiarze oryginalnym 4. Przycisk zmniejszania / powiększania Służy do zmiany wielkości wyświetlanego obrazu Służy do wyświetlania następnego / poprzedniego obrazu. Akcja 5. Przycisk poprzedni / następny możliwa jest również poprzez ruch joystickiem w prawo / lewo 6. Przycisk rotacji Pozwala na obrót obrazu o 90, 180 lub 270 stopni. 7. Przycisk Slajdy Wyświetla zdjęcia w trybie pokazu slajdów 8. Przycisk Wyjście Zakończenie pracy Albumu cyfrowego 9. Przycisk zarządzania plikami Wyświetla ekran zarządzania odtwarzanymi plikami 10. Przycisk sterujący góra / dół Umożliwia przewijanie listy odtwarzania w górę / dół * Z uwagi na stały postęp technologiczny podane formaty mogą w przyszłości zostać zmienione

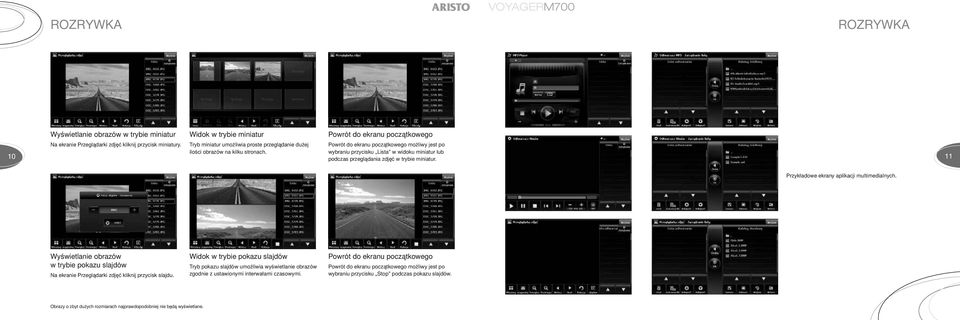

6 ROZRYWKA ROZRYWKA Wyświetlanie obrazów w trybie miniatur Widok w trybie miniatur Powrót do ekranu początkowego Na ekranie Przeglądarki zdjęć kliknij przycisk miniatury. Tryb miniatur umożliwia proste przeglądanie dużej Powrót do ekranu początkowego możliwy jest po 10 ilości obrazów na kilku stronach. wybraniu przycisku Lista w widoku miniatur lub podczas przeglądania zdjęć w trybie miniatur. 11 Przykładowe ekrany aplikacji multimedialnych. Wyświetlanie obrazów w trybie pokazu slajdów Na ekranie Przeglądarki zdjęć kliknij przycisk slajdu. Widok w trybie pokazu slajdów Tryb pokazu slajdów umożliwia wyświetlanie obrazów zgodnie z ustawionymi interwałami czasowymi. Powrót do ekranu początkowego Powrót do ekranu początkowego możliwy jest po wybraniu przycisku Stop podczas pokazu slajdów. Obrazy o zbyt dużych rozmiarach najprawdopodobniej nie będą wyświetlane.

7 ROZRYWKA ROZRYWKA Konfiguracja odtwarzacza MP3/Filmów Ekran Lista odtwarzania Zarządzanie Okno listy wyszukiwania Pokazuje informacje o zawartości folderów Dodawanie plików do listy odtwarzania Przycisk Strona 1. Zaznacz katalog karty SD 1 lub karty SD 2, następnie zaakceptuj wybór podwójnym Przewija zawartość okna przeszukiwania o jedną stronę w górę / dół w górę / dół kliknięciem lub naciśnięciem przycisku Wejdź. 10. Przycisk Umożliwia zaznaczenie wszystkich plików MP3/Filmowych widocznych w oknie 2. Zaznacz pliki, które chcesz dodać do listy i naciśnij Dodaj. 2 1 Zaznacz wszystko przeszukiwania 3. Zatwierdź operację wciskając przycisk Potwierdź. Nazwa folderu Opis MP3 Folder plików muzycznych MOVIE Folder plików filmowych IMG Folder plików ze zdjęciami Gdy folder jest pusty, odczyt plików jest niemożliwy Opis 1. Lista odtwarzania Wyświetla listę odtwarzanych plików MP3/Filmów 2. Przycisk Góra / dół Przewija listę odtwarzania w górę / dół 3. Przycisk Usuń Usuwa zaznaczony plik z listy odtwarzania 4. Przycisk Usuń wszystko Usuwa wszystkie pliki z listy odtwarzania 5. Przycisk Zmień kolejność Zmienia kolejność odtwarzania odtwarzania Umożliwia wybór pliku w oknie wyszukiwania po prawej stronie i dodanie go do 6. Przycisk Dodaj plik listy odtwarzania 7. Przycisk Wyjście Zakończenie pracy odtwarzacza MP3/Filmów i powrót do ekranu początkowego 11. Przycisk Anuluj Anuluje zaznaczenie pliku 12. Przycisk Wejdź Wchodzi do zaznaczonego folderu 13. Przycisk Przejdź do Przechodzi do folderu nadrzędnego folderu nadrzędnego 14. Przycisk Potwierdź Zamyka ekran zarządzania listą odtwarzania i powraca do ekranu początkowego odtwarzacza MP3/ Filmów Edycja listy odtwarzania MP3/Filmów Operacje dotyczące listy odtwarzania to: dodawanie, usuwanie plików i zmiana kolejności odtwarzania. Edycja możliwa jest po wybraniu przycisku Zarządzanie listą na ekranie początkowym odtwarzacza MP3/Filmów. 3

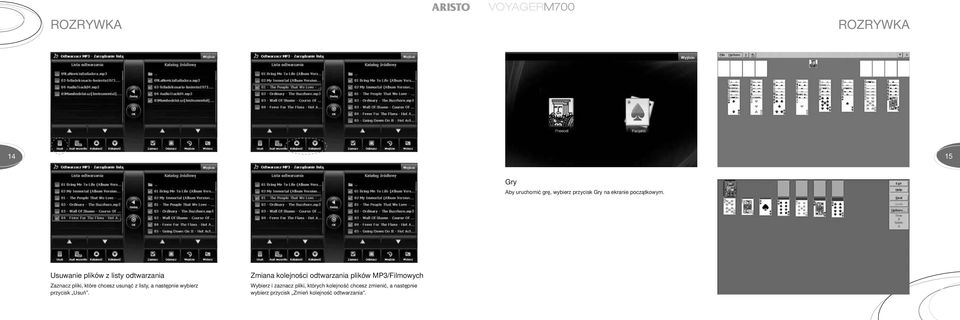

8 ROZRYWKA ROZRYWKA Gry Aby uruchomić grę, wybierz przycisk Gry na ekranie początkowym. Usuwanie plików z listy odtwarzania Zaznacz pliki, które chcesz usunąć z listy, a następnie wybierz przycisk Usuń. Zmiana kolejności odtwarzania plików MP3/Filmowych Wybierz i zaznacz pliki, których kolejność chcesz zmienić, a następnie wybierz przycisk Zmień kolejność odtwarzania.

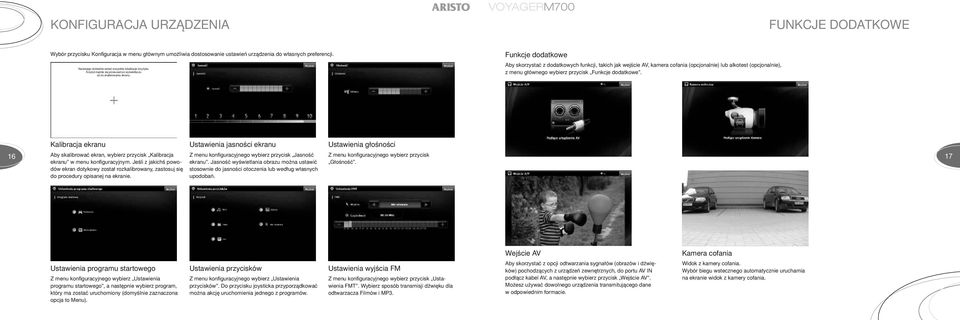

9 KONFIGURACJA URZĄDZENIA FUNKCJE DODATKOWE Wybór przycisku Konfiguracja w menu głównym umożliwia dostosowanie ustawień urządzenia do własnych preferencji. Naciskając dokładnie wskaż wszystkie lokalizacje krzyżyka. Krzyżyk będzie się przesuwał po wyświetlaczu aż do skalibrowania ekranu. Funkcje dodatkowe Aby skorzystać z dodatkowych funkcji, takich jak wejście AV, kamera cofania (opcjonalnie) lub alkotest (opcjonalnie), z menu głównego wybierz przycisk Funkcje dodatkowe. Kalibracja ekranu Ustawienia jasności ekranu Ustawienia głośności 16 Aby skalibrować ekran, wybierz przycisk Kalibracja Z menu konfiguracyjnego wybierz przycisk Jasność Z menu konfiguracyjnego wybierz przycisk 17 ekranu w menu konfiguracyjnym. Jeśli z jakichś powodów ekranu. Jasność wyświetlania obrazu można ustawić Głośność. ekran dotykowy został rozkalibrowany, zastosuj się stosownie do jasności otoczenia lub według własnych do procedury opisanej na ekranie. upodobań. Wejście AV Kamera cofania Ustawienia programu startowego Z menu konfiguracyjnego wybierz Ustawienia programu startowego, a następnie wybierz program, który ma zostać uruchomiony (domyślnie zaznaczona opcja to Menu). Ustawienia przycisków Z menu konfiguracyjnego wybierz Ustawienia przycisków. Do przycisku joysticka przyporządkować można akcję uruchomienia jednego z programów. Ustawienia wyjścia FM Z menu konfiguracyjnego wybierz przycisk Ustawienia FMT. Wybierz sposób transmisji dźwięku dla odtwarzacza Filmów i MP3. Aby skorzystać z opcji odtwarzania sygnałów (obrazów i dźwięków) pochodzących z urządzeń zewnętrznych, do portu AV IN podłącz kabel AV, a następnie wybierz przycisk Wejście AV. Możesz używać dowolnego urządzenia transmitującego dane w odpowiednim formacie. Widok z kamery cofania. Wybór biegu wstecznego automatycznie uruchamia na ekranie widok z kamery cofania.

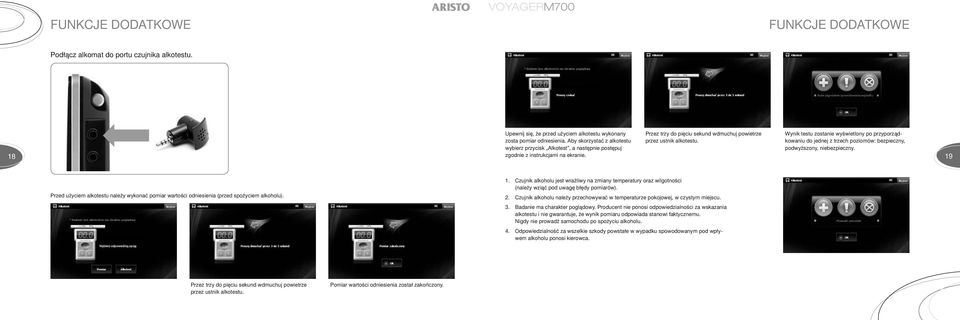

10 FUNKCJE DODATKOWE FUNKCJE DODATKOWE Podłącz alkomat do portu czujnika alkotestu. Upewnij się, że przed użyciem alkotestu wykonany Przez trzy do pięciu sekund wdmuchuj powietrze Wynik testu zostanie wyświetlony po przyporządkowaniu zosta pomiar odniesienia. Aby skorzystać z alkotestu przez ustnik alkotestu. do jednej z trzech poziomów: bezpieczny, wybierz przycisk Alkotest, a następnie postępuj podwyższony, niebezpieczny. 18 zgodnie z instrukcjami na ekranie. 19 Przed użyciem alkotestu należy wykonać pomiar wartości odniesienia (przed spożyciem alkoholu). 1. Czujnik alkoholu jest wrażliwy na zmiany temperatury oraz wilgotności (należy wziąć pod uwagę błędy pomiarów). 2. Czujnik alkoholu należy przechowywać w temperaturze pokojowej, w czystym miejscu. 3. Badanie ma charakter poglądowy. Producent nie ponosi odpowiedzialności za wskazania alkotestu i nie gwarantuje, że wynik pomiaru odpowiada stanowi faktycznemu. Nigdy nie prowadź samochodu po spożyciu alkoholu. 4. Odpowiedzialność za wszelkie szkody powstałe w wypadku spowodowanym pod wpływem alkoholu ponosi kierowca. Przez trzy do pięciu sekund wdmuchuj powietrze przez ustnik alkotestu. Pomiar wartości odniesienia został zakończony.

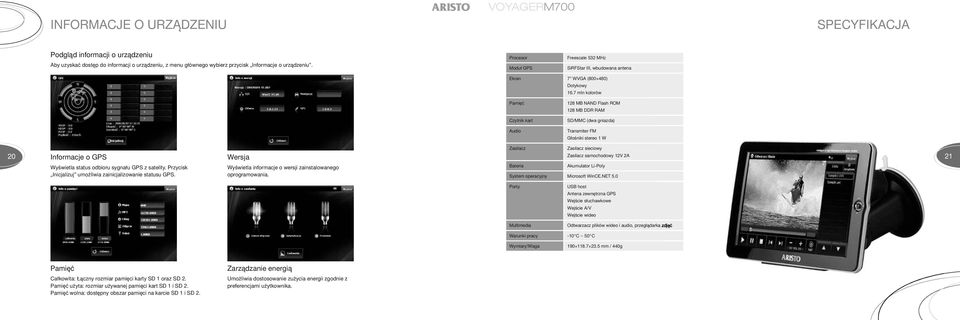

11 INFORMACJE O URZĄDZENIU SPECYFIKACJA Podgląd informacji o urządzeniu Aby uzyskać dostęp do informacji o urządzeniu, z menu głównego wybierz przycisk Informacje o urządzeniu. Procesor Moduł GPS Freescale 532 MHz SiRFStar III, wbudowana antena Ekran 7 WVGA ( ) Dotykowy 16.7 mln kolorów Pamięć Czytnik kart Audio 128 MB NAND Flash ROM 128 MB DDR RAM SD/MMC (dwa gniazda) Transmiter FM Głośniki stereo 1 W 20 Zasilacz samochodowy 12V 2A Informacje o GPS Wersja 21 Wyświetla status odbioru sygnału GPS z satelity. Przycisk Inicjalizuj umożliwia zainicjalizowanie statusu GPS. Wyświetla informacje o wersji zainstalowanego oprogramowania. Zasilacz Zasilacz sieciowy Bateria Akumulator Li-Poly System operacyjny Microsoft WinCE.NET 5.0 Porty Multimedia USB host Antena zewnętrzna GPS Wejście słuchawkowe Wejście A/V Wejście wideo Odtwarzacz plików wideo i audio, przeglądarka zdjęć Warunki pracy -10 C ~ 50 C Wymiary/Waga mm / 440g Pamięć Całkowita: Łączny rozmiar pamięci karty SD 1 oraz SD 2. Pamięć użyta: rozmiar używanej pamięci kart SD 1 i SD 2. Pamięć wolna: dostępny obszar pamięci na karcie SD 1 i SD 2. Zarządzanie energią Umożliwia dostosowanie zużycia energii zgodnie z preferencjami użytkownika.

12 NOTATKI NOTATKI 22 23
