1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA CZĘŚĆ II PROGRAM FUNKCJONALNO UŻYTKOWY

2 1. Nazwa nadana zamówieniu przez Zamawiającego Rozbudowa stacji 400/110kV Narew 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Stacja elektroenergetyczna 400/110kV Narew, ul. Białostocka 49, Narew 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody 1 : grup robót , , , , , , klas robót , , , , , , , , , , , , kategorii robót , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna 5. Imiona i nazwiska osób opracowujących program funkcjonalnoużytkowy 1 grupy, klasy, kategorie robót - należy przez to rozumieć grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. WE L 340 z , z późn. zm.), zwanym dalej "Wspólnym Słownikiem Zamówień": Słownik główny opiera się na strukturze drzewa obejmującej kody składające się maksymalnie z dziewięciu cyfr, powiązane ze sformułowaniami, które stanowią opis dostaw, robót budowlanych lub usług tworzących przedmiot zamówienia. Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: - pierwsze dwie cyfry określają działy (XX Y); - pierwsze trzy cyfry określają grupy (XXX00000-Y); - pierwsze cztery cyfry określają klasy (XXXX0000-Y); - pierwsze pięć cyfr określa kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Strona 2 z 48

3 Spis treści: 1. Ogólny opis przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia Wymagania zamawiającego w stosunku do przedmiotu zamówienia Obwody pierwotne rozdzielni 400 kv Obwody pierwotne rozdzielni 110 kv Autotransformatory Dławik Obwody wtórne i pomocnicze Telekomunikacja Potrzeby własne Zagospodarowanie terenu. Koncepcja architektoniczna Dokumentacja Roboty budowlane Montaż, rozruch, odbiory, instruktaże, szkolenia Standardy Rysunki Strona 3 z 48

4 1. Ogólny opis przedmiotu zamówienia W ramach rozbudowy stacji elektroenergetycznej 400/110kV Narew Zamawiający powierza: I. pozyskanie koniecznych zgód, decyzji i załatwienie niezbędnych spraw formalnoprawnych, w tym m.in.: 1) uzyskanie prawomocnej i ostatecznej decyzji o środowiskowych uwarunkowaniach. 2) opracowanie i uzgodnienie z Zamawiającym oraz uzyskanie uzgodnień wymaganych przepisami prawa projektu budowlanego. 3) uzyskanie prawomocnej i ostatecznej decyzji zatwierdzającej projekt budowlany i udzielającej pozwolenia na budowę. 4) opracowanie i uzgodnienie z Zamawiającym wymaganych projektów wykonawczych, II. Wykonanie robót budowlanych obejmujących: 1) pole 400 kv autotransformatora AT-2, 2) pole 110 kv autotransformatora AT-2, 3) stanowisko autotransformatora AT-2, 4) podłączenia nowej jednostki autotransformatora w nowym polu (dostawa nowego AT realizowana przez Zamawiającego), 5) instalację tryskaczową AT-2, 6) pole 400 kv dławika, 7) stanowisko dławika 150 Mvar, 8) podłączenie dławika, 9) instalację tryskaczową dławika, 10) rozbiórkę (wyburzenie) istniejącego stanowiska AT-1 11) stanowisko autotransformatora AT-1 w miejscu wyburzonego, 12) separator oleju w raz z komorą zasuw, 13) pole pomiaru napięcia 110 kv, 14) szynę poprzeczno obejściową 110kV pomiędzy polami nr 14 i nr 17, 15) modernizację i zmianę układu zasilania potrzeb własnych 15 kv, 16) instalację obwodów wtórnych dla potrzeb nowych pól, 17) dostosowanie obwodów potrzeb własnych dla potrzeb nowych pól, 18) konstrukcje wsporczych i oszynowania systemów 1 i 2 w polu 8 rozdzielni 400 kv, 19) termomodernizacji i kompleksowego remontu budynku potrzeb własnych 15kV. 20) wymiany napędów ręcznych na elektryczne w uziemnikach, Przedmiot zamówienia powinien być wykonany metodą kompleksową. Szczegółowy zakres prac opisany został w pkt Aktualne uwarunkowania wykonania przedmiotu zamówienia 2.1. Lokalizacja stacji. Stacja elektroenergetyczna 400/110 kv Narew jest zlokalizowana w pobliżu miasta Białystok w miejscowości Turośń Kościelna (ul. Białostocka 49) Skrócona charakterystyka obiektu Napięcie znamionowe 400/110 kv Strona 4 z 48

5 Rok budowy 1993 Stacja dzielona NIE Współwłaściciel - Całkowita m 2 powierzchnia stacji Rola stacji w systemie Stacja stanowi podstawowe zasilanie rejonu północnowschodniego, liniami 400 kv z Elektrowni Kozienice i Bełchatów poprzez stację Miłosna. Zasilanie stacji (NN) Linia 400 kv: Miłosna Narew (w budowie Łomża - Narew) Transformatory AT-1: AISR3C /400PN 330/330/63MVA Zasilanie potrzeb własnych Strefa zabrudzeniowa Rodzaj Liczba pól Układ szyn Rodzaj Liczba pól Układ szyn Potrzeby własne stacji zasilane są z trzech transformatorów 15/0,4 kv: TPW1 o mocy 630 kva przyłączony do uzwojenia 15 kv AT-1 400/110/15 kv, TPW2 stanowi zasilanie rezerwowe o mocy 400 kva (hermetyczny, bez konserwatora), zasilany jest z zewnętrznej linii 15 kv -RPZ 5 Białystok- Mleczarnia- ZK1172, TPW3 o mocy 630 kva zasilany kablem 15 kv z linii zewnętrznej (st. wieżowa ST1241), I R- 400 kv Napowietrzna Liczba pól: 7 (3 pola z wyłącznikami) 2 systemy szyn z szyną obejściową oraz z łącznikiem szyn. R-110 kv Napowietrzna Liczba pól 20 (10 pól z wyłącznikami). 2 systemy szyn z częściową szyną obejściową dla pól autotransformatora Działki gruntowe (własność Zamawiającego) L.p. Nr działki Obręb/gmina Właściciel Powierzchnia m / / Turośń Kościelna 8 107/3 Zamawiający 712 /Turośń Kościelna 9 107/ / / / / / /4 779 Strona 5 z 48

6 L.p. Nr działki Obręb/gmina Właściciel Powierzchnia m / / / / / / / / / / / / / / Usza Mała /1 /Klukowo /1 Stara Wieś /Liw 342 SUMA Granice własności Granica własności elektryczna Lp. Urządzenia, na których występuje podział własności Miejsce podziału własności Własność PGE Dystrybucja S.A. o. Białystok Własność Zamawiającego 1 Linie 110kV: 1) Bielsk Podlaski 2) Białystok RPZ4 3) Białystok RPZ9 4) Białystok RPZ5 5) Białystok RPZ8 6) Białystok GPZ 7) Łapy 2 Układ pomiaru energii 3 Linia nap.- kablowa 15kV od stacji nr 1172 Mleczarnia do trafo nr 2 w RGPW Izolatory odciągowe w kierunku linii na bramce linii Pole ll0 kv nr 7 ATl listwa ska Głowica kablowa przewody linii i izolatory odciągowe licznik rejestrator zegara ster. i przewody do listwy ska pole rozdzielni w stacji 1172 bramka liniowa i przewody w kierunku pola wraz z urządzeniami ETN i odgromnikami listwa ska i przewody w kier. Przekładników prądowych i nap. kabel l5kv wraz z linią napowietrzną Strona 6 z 48

7 Lp. Urządzenia, na których występuje podział własności Miejsce podziału własności Własność PGE Dystrybucja S.A. o. Białystok Własność Zamawiającego 4 Linia nap. 15kV w stacji nrl241 Zaplecze, odczep od linii Łapy-Turośń- RPZ5 5 Linia nap.-kablowa 15kV w stacji nr l241 Zaplecze, odczep od linii Łapy- Osiedle- Bokiny-RPZ8 Słup nr 143 linii Łapy- Turośń-RPZ5 Słup nr 180 Łapy Osiedle- Bokiny-RPZ8 słup nr 143 słup nr 180 przewody od słupa nr 143 i linia nap.l5kv przewody od słupa i linia nap.- kablowa 15kV Granica własności budynki Cała stacja 400/110 kv Narew wraz z budynkami jest własnością Zamawiającego Granica własności ogrodzenie W całości własność Zamawiającego Granica własności aparatura łączności Lp Urządzenia, na których występuje podział własności Urządzenia TT własność EXATEL S.A. Urządzenia TT własność PGE Dystrybucja S.A. oddział Białystok Miejsca podziału własności Na zaciskach przełącznic MDF/DDF i ODF oraz zaciskach tablic rozdzielczych napięć zasilających (własność EXATEL S.A.) Na zaciskach przełącznic MDF/DDF i ODF oraz zaciskach tablic rozdzielczych napięć zasilających (własność PGE Dystrybucja S.A. oddział Białystok) Granica własności pozostała infrastruktura W całości własność Zamawiającego Stacja i jej powiązania z siecią NN Stacja 400/110 kv Narew jest powiązana z krajowym systemem elektroenergetycznym linią 400 kv Miłosna - Narew. W trakcie budowy jest druga linia 400 kv (uruchomienie koniec 2014r.) Łomża Narew. Schemat powiązań stacji 400/110 kv Narew z siecią 400 kv przedstawia rysunek nr Uwarunkowania systemowe i realizacyjne. Uwarunkowania realizacyjne W latach 2013/2014 na terenie stacji realizowane będzie równolegle odrębne zadanie polegające m.in. na rozbudowie stacji o pole liniowe 400 kv oraz modernizacji AT 1. Powyższe zadanie planowane jest do zakończenia w 2014r. Strona 7 z 48

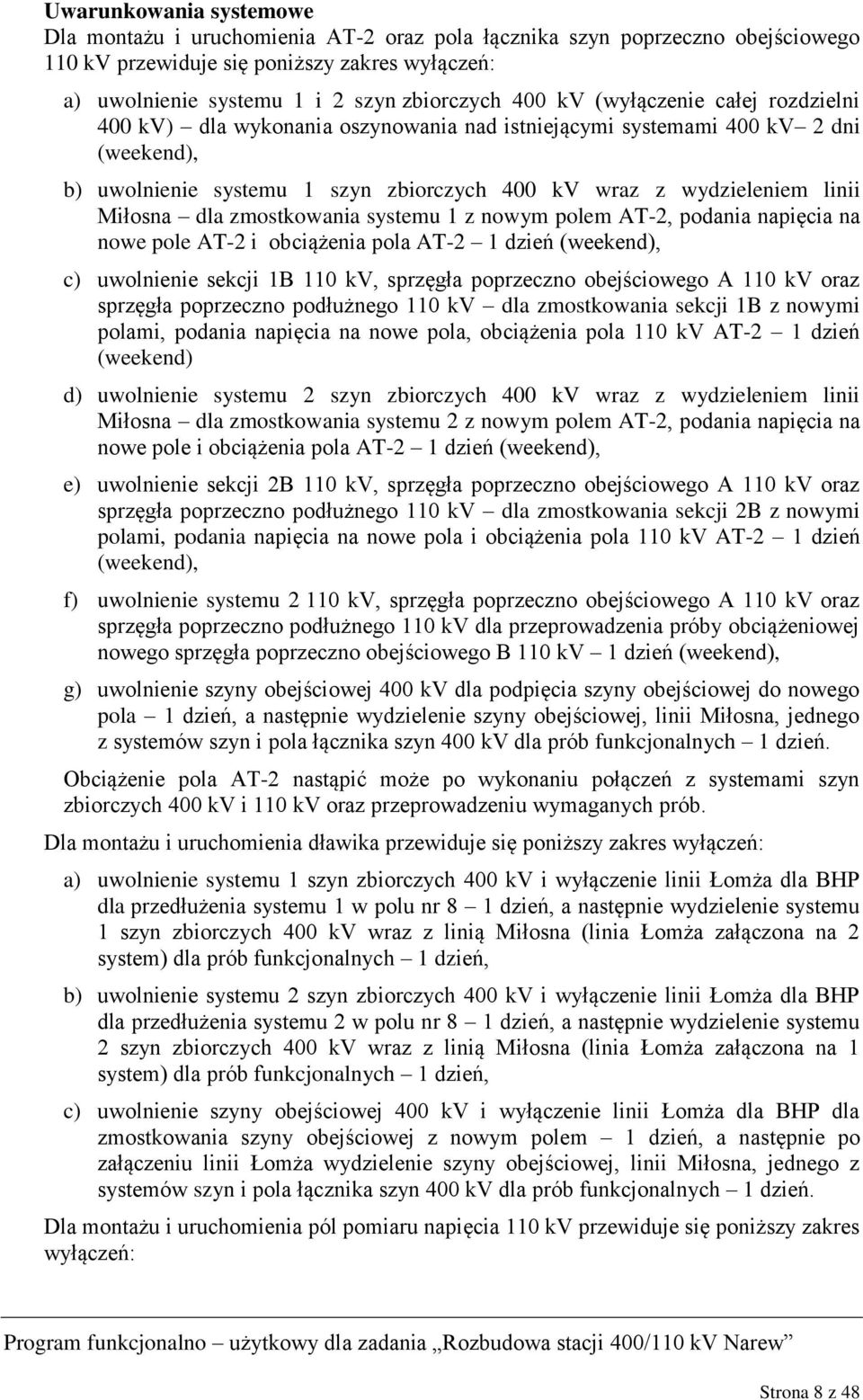

8 Uwarunkowania systemowe Dla montażu i uruchomienia AT-2 oraz pola łącznika szyn poprzeczno obejściowego 110 kv przewiduje się poniższy zakres wyłączeń: a) uwolnienie systemu 1 i 2 szyn zbiorczych 400 kv (wyłączenie całej rozdzielni 400 kv) dla wykonania oszynowania nad istniejącymi systemami 400 kv 2 dni (weekend), b) uwolnienie systemu 1 szyn zbiorczych 400 kv wraz z wydzieleniem linii Miłosna dla zmostkowania systemu 1 z nowym polem AT-2, podania napięcia na nowe pole AT-2 i obciążenia pola AT-2 1 dzień (weekend), c) uwolnienie sekcji 1B 110 kv, sprzęgła poprzeczno obejściowego A 110 kv oraz sprzęgła poprzeczno podłużnego 110 kv dla zmostkowania sekcji 1B z nowymi polami, podania napięcia na nowe pola, obciążenia pola 110 kv AT-2 1 dzień (weekend) d) uwolnienie systemu 2 szyn zbiorczych 400 kv wraz z wydzieleniem linii Miłosna dla zmostkowania systemu 2 z nowym polem AT-2, podania napięcia na nowe pole i obciążenia pola AT-2 1 dzień (weekend), e) uwolnienie sekcji 2B 110 kv, sprzęgła poprzeczno obejściowego A 110 kv oraz sprzęgła poprzeczno podłużnego 110 kv dla zmostkowania sekcji 2B z nowymi polami, podania napięcia na nowe pola i obciążenia pola 110 kv AT-2 1 dzień (weekend), f) uwolnienie systemu kv, sprzęgła poprzeczno obejściowego A 110 kv oraz sprzęgła poprzeczno podłużnego 110 kv dla przeprowadzenia próby obciążeniowej nowego sprzęgła poprzeczno obejściowego B 110 kv 1 dzień (weekend), g) uwolnienie szyny obejściowej 400 kv dla podpięcia szyny obejściowej do nowego pola 1 dzień, a następnie wydzielenie szyny obejściowej, linii Miłosna, jednego z systemów szyn i pola łącznika szyn 400 kv dla prób funkcjonalnych 1 dzień. Obciążenie pola AT-2 nastąpić może po wykonaniu połączeń z systemami szyn zbiorczych 400 kv i 110 kv oraz przeprowadzeniu wymaganych prób. Dla montażu i uruchomienia dławika przewiduje się poniższy zakres wyłączeń: a) uwolnienie systemu 1 szyn zbiorczych 400 kv i wyłączenie linii Łomża dla BHP dla przedłużenia systemu 1 w polu nr 8 1 dzień, a następnie wydzielenie systemu 1 szyn zbiorczych 400 kv wraz z linią Miłosna (linia Łomża załączona na 2 system) dla prób funkcjonalnych 1 dzień, b) uwolnienie systemu 2 szyn zbiorczych 400 kv i wyłączenie linii Łomża dla BHP dla przedłużenia systemu 2 w polu nr 8 1 dzień, a następnie wydzielenie systemu 2 szyn zbiorczych 400 kv wraz z linią Miłosna (linia Łomża załączona na 1 system) dla prób funkcjonalnych 1 dzień, c) uwolnienie szyny obejściowej 400 kv i wyłączenie linii Łomża dla BHP dla zmostkowania szyny obejściowej z nowym polem 1 dzień, a następnie po załączeniu linii Łomża wydzielenie szyny obejściowej, linii Miłosna, jednego z systemów szyn i pola łącznika szyn 400 kv dla prób funkcjonalnych 1 dzień. Dla montażu i uruchomienia pól pomiaru napięcia 110 kv przewiduje się poniższy zakres wyłączeń: Strona 8 z 48

9 a) uwolnienie sekcji 1B 110 kv, w celu zmostkowania sekcji 1B z nowym polem pomiaru napięcia 1 dzień (weekend), a następnie wydzielenie systemu kv, sprzęgła poprzeczno obejściowego A 110 kv oraz sprzęgła poprzeczno podłużnego 110 kv dla prób funkcjonalnych 1 dzień, b) uwolnienie sekcji 2B 110 kv, w celu zmostkowania sekcji 2B z nowym polem pomiaru napięcia 1 dzień (weekend), a następnie wydzielenie systemu kv, sprzęgła poprzeczno obejściowego A 110 kv oraz sprzęgła poprzeczno podłużnego 110 kv dla prób funkcjonalnych 1 dzień, c) uwolnienie sekcji 1A 110 kv, w celu zmostkowania sekcji 1A z nowym polem pomiaru napięcia 1 dzień (weekend), a następnie wydzielenie systemu 1, sprzęgła poprzeczno podłużnego 110 kv oraz jednej z linii 110 kv dla prób funkcjonalnych 1 dzień, d) uwolnienie sekcji 2A 110 kv, w celu zmostkowania sekcji 2A z nowym polem pomiaru napięcia 1 dzień (weekend), a następnie wydzielenie systemu 2, sprzęgła poprzeczno podłużnego 110 kv oraz jednej z linii 110 kv dla prób funkcjonalnych 1 dzień. Dla budowy nowego stanowiska AT-1 wraz z misą olejową przewiduje się poniższy zakres wyłączeń: a) wyburzenie istniejącego stanowiska i misy oraz budowa nowego stanowiska wraz z nową misą olejową - 90 dni ciągłego wyłączenia autotransformatora AT-1. Wykonawca zobowiązany jest do uzgodnienia z Zamawiającym harmonogramu wyłączeń za pośrednictwem Inżyniera Kontraktu Poziomy prądów/mocy zwarciowej. Wyniki obliczeń zwarciowych Zamawiającego dla stacji Narew przedstawia poniższa tabela: Rozdzielnia w Moc zwarciowa Prąd zwarciowy Prąd zwarciowy SE Narew Szw 3 fazowy 1 fazowy Z 0 /Z 1 [GVA] [ka] [ka] [-] 400 kv 7,3 10,6 10,1 1, kv 4,3 22,8 27,1 0, Obwody pierwotne Schemat istniejącej struktury obwodów pierwotnych stacji 400/110 kv Narew przedstawia rysunek nr Transformatory i autotransformatory Lp. Autotransformator Typ 1. AT-1 AISR3C /400 PN Rok produkcji 1992 Dane techniczne 330/330/63MVA YNa0yn0 Stacja nie jest wyposażona w bocznicę kolejową. Transport AT-1 odbywał się drogą kolejową na wagonie NORCA do bocznicy w Białymstoku, następnie został załadowany na przyczepy COMETTI. Strona 9 z 48

10 l.p Odłączniki i uziemniki TYP Rok prod. Lokalizacja Rozdz. Pole Faza Miejsce zainst. w polu szynowy systemu 2A z 1. ONI 32 W kv 2 L1, L2, L3 uziemnikiem szynowy systemu 1A z 2. ONI 32 W kv 3 L1, L2, L3 uziemnikiem 3. ONI 32 W kv 4 L1, L2, L3 obejściowy z uziemnikiem szynowy systemu 1A z 4. ONI 32 W kv 4 L1, L2, L3 uziemnikiem szyny obejściowej z 5. ONI 32 W kv 7 L1, L2, L3 uziemnikiem szynowy systemu 1A z 6. ONI 32 W kv 7 L1, L2, L3 uziemnikiem autotransformatora z 7. ONI 32 W kv 7 L1, L2, L3 uziemnikiem szynowy systemu 2A z 8. ONI 32 W kv 8 L1, L2, L3 uziemnikiem szynowy systemu 2A z 9. ONI 32 W kv 9 L1, L2, L3 uziemnikiem szynowy systemu 1A z 10. ONI 32 W kv 10 L1, L2, L3 uziemnikiem szynowy systemu 1B z 11. ONI 32 W kv 11 L1, L2, L3 uziemnikiem szynowy systemu 2B z 12. ONI 32 W kv 12 L1, L2, L3 uziemnikiem szynowy systemu 1B z 13. ONI 32 W kv 14 L1, L2, L3 uziemnikiem szynowy systemu 2B z 14. ONI 32 W kv 15 L1, L2, L3 uziemnikiem szynowy systemu 2B z 15. ONI 32 W kv 16 L1, L2, L3 uziemnikiem szynowy systemu 1B z 16. ONI 32 W kv 17 L1, L2, L3 uziemnikiem szynowy systemu 1B z 17. ONI 32 W kv 18 L1, L2, L3 uziemnikiem 18. ONS 82 1/CW liniowy z uziemnikiem kv 1 L1, L2, L3 +OZP 0-1/9 elektrycznym 19. ONS 82 1/CW obejściowy z uziemnikiem kv 1 L1, L2, L3 +OZP 0-1/9 ręcznym 20. ONS 82 1/CW szynowy systemu S1 z kv 1 L1, L2, L3 +OZP 0-1/9 uziemnikiem ręcznym 21. ONS 82 1/CW szyny obejściowej z kv 3 L1, L2, L3 +OZP 0-1/9 uziemnikiem ręcznym 22. ONS 82 1/CW szynowy systemu S1 z kv 3 L1, L2, L3 +OZP 0-1/9 uziemnikiem ręcznym 23. ONS 82 1/CW autotransformatora z kv 3 L1, L2, L3 +OZP 0-1/9 uziemnikiem ręcznym obejściowy z dwoma 24. ONS 82 1/CW uziemnikami (uziemnik kv 4 L1, L2, L3 +2xOZP 0-1/9 szyny elektryczny, uziemnik pola ręczny) 25. ONS 82 1/CW kv 5 L1, L2, L3 szynowy systemu S1 z Strona 10 z 48

11 l.p. TYP +2xOZP 0-1/9 Rok prod. Lokalizacja Rozdz. Pole Faza Miejsce zainst. w polu dwoma uziemnikami (uziemnik szyny elektryczny, uziemnik pola ręczny) 26. OU kv 0 L1, L2, L3 Uziemnik 110 kv, sys. 1A 27. OU kv 0 L1, L2, L3 Uziemnik 110 kv, sys. 1B 28. OU kv 0 L1, L2, L3 Uziemnik 110 kv, sys. 2A 29. OU kv 0 L1, L2, L3 Uziemnik 110 kv, sys. 2B Lp Potrzeby własne AC Rozdzielnica SN Typ Rok produkcji 1. Rozdzielnia potrzeb własnych 15 kv nr Rozdzielnia potrzeb własnych 15 kv nr Rozdzielnia potrzeb własnych 15 kv nr Lokalizacja Rozdzielnia główna potrzeb własnych Rozdzielnia główna potrzeb własnych Rozdzielnia główna potrzeb własnych Transformatory potrzeb własnych Lp Transformator Typ Rok prod. Lokalizacja 1. TPW-1 TOX 630/15x 1993 Budynek potrzeb własnych 2. TPW-2 TAOb 400/15x 1993 Budynek potrzeb własnych 3. TPW-3 TOX 630/15x 1993 Budynek potrzeb własnych Rozdzielnice 400/230 V AC Rozdzielnia główna potrzeb własnych stanowiąca podstawowe zasilanie odbiorników stacji zlokalizowana jest w wolnostojącym budynku ulokowanym pomiędzy rozdzielnią 400 kv i 110 kv. Rozdzielnia składa się z dwóch części, które pracują jako niezależne rozdzielnie jednosystemowe sekcjonowane wyłącznikiem, tworząc podział na sekcje 1A i 1B oraz 2A i 2B. Sekcje 1A i 2A zawierają zasilanie podstawowe i rezerwowe oraz odbiory II kategorii natomiast sekcje 1B i 2B zawierają zasilanie z agregatu prądotwórczego oraz odbiory I kategorii. W normalnym układzie pracy sekcje A i B są połączone, a stycznik agregatu otwarty. W budynku nastawni znajduje się również rozdzielnica nastawniana, która zlokalizowana jest w pomieszczeniu potrzeb własnych i zasilana jest dwoma kablami z rozdzielni głównej. Rozdzielnica nastawniana wykonana jest jako jednosystemowa dwusekcyjna. Do rozdzielni głównej za pomocą kabli 2x4xYKY 150 mm 2 przyłączony jest agregat prądotwórczy o mocy 220 kva, który jest zainstalowany w budynku wolnostojącym na terenie rozdzielni 110 kv. Obie rozdzielnie wyposażone są w automatyki SZR. Strona 11 z 48

12 Potrzeby własne DC Rozdzielnice 220 V DC, 48 V DC Rozdzielnia potrzeb własnych prądu stałego 220 V wraz z zasilaczami buforowymi usytuowana jest w budynku nastawni w pomieszczeniu potrzeb własnych. Rozdzielnie zasilają dwie baterie akumulatorów złożone ze 106 ogniw głównych typu SWJ, które są połączone buforowo z prostownikami zasilając poszczególne sekcje. Rozdzielnia posiada pojedynczy sekcjonowany system szyn, a układ przełączników umożliwia pracę każdej z sekcji z dowolnie wybranym kompletem zestawu zasilającego, bateria prostownik. Nie dopuszcza się równoległej pracy obu zasileń na jedną sekcję. Baterie akumulatorów 220 V DC znajdują się w budynku nastawni w wydzielonym na parterze pomieszczeniu akumulatorni. SE Narew wyposażona jest także w baterie akumulatorów oraz siłownię 48 V DC. System zasilania 48 V DC pracuje wyłącznie z urządzeniami łączności i znajdują się w sali TEN zlokalizowanej w budynku nastawni. Stacja nie jest wyposażona w baterie akumulatorów 24 V DC. Napięcie 24 V DC uzyskiwane jest z przetwornic DC/DC zasilanych z napięcia 220 V DC. Na tablicy sterowniczej zlokalizowanej w pomieszczeniu nastawni umieszczono pomiary prądu w torach zasilania oraz pomiary napięcia obu sekcji rozdzielni 220 i 24 V Zasilanie gwarantowane 400/230 V AC Rozdzielnica napięcia gwarantowanego Zasilanie odbiorników odbywa się z rozdzielni głównej RG składającej się z dwóch części będących niezależnymi rozdzielniami jednosystemowymi stanowiącymi sekcję 1 i 2 szafy zasilania rezerwy zlokalizowanej w budynku potrzeb własnych na terenie rozdzielni 400 kv oraz rozdzielnicy nastawianej RN zlokalizowanej w pomieszczeniu potrzeb własnych budynku nastawni (wykonana jako jednosystemowa dwusekcyjna). Rozdzielnice potrzeb własnych złożone są z szaf firmy APENA i obie rozdzielnice zostały wyposażone w układy automatyki SZR. Do rozdzielnicy RG przyłączono agregat prądotwórczy o mocy 220 kva. Lp Typ Rok produkcji Lokalizacja Rozdzielnica potrzeb własnych prądu przemiennego 380/220 V nr 1 Rozdzielnica potrzeb własnych prądu przemiennego 380/220 V nr 2 Rozdzielnica potrzeb własnych prądu przemiennego 380/220 V nr 3 Rozdzielnica nap. Gwarant. FY V~ Urządzenia UPS i falowniki Lp 1. Typ FPM10 MEDCOM 10kVA Nr.1 Rok produkcji Budynek potrzeb własnych 1992 Budynek nastawni 1992 Stacja wieżowa 1992 Sala TEN Lokalizacja Falownik nr 1 w SE Narew (budynek nastawni) 2. FPM10 MEDCOM 2009 Falownik nr 2 w SE Narew (budynek Strona 12 z 48

13 Lp Typ 10kVA Nr.2 Rok produkcji Lokalizacja nastawni) 3. Smart UPS 3kVA APC 2007 Sala TEN (WAN BB) 2.9. Obwody wtórne Automatyka EAZ Zabezpieczenia rozdzielni 400 kv oraz 110 kv umieszczone są w budynku nastawni, w pomieszczeniu zlokalizowanym z tyłu za tablicami sterowniczymi. W stacji Narew zainstalowane są następujące zabezpieczenia: 1. Lokalna Rezerwa Wyłącznikowa rozdzielni 400 kv - Typ: RAICA 2. Zabezpieczenia linii Miłosna 400 kv: 1) Odległościowe REZ-1, 2) Odległościowe RELZ-100, 3) Odcinkowe 7SD52, 4) Ziemnozwarciowe kierunkowe ziemnozwarciowe o dwóch stopniach prądowoczasowych RAEPA, 5) Automatyka SPZ 1 i 3 fazowa REXA 101, 6) Automatyka APP: a) Zabezpieczenie nadnapięciowe dwustopniowe zwłoczne typ 2x3 RXEG21, b) Układ kryterialny P(Q) złożony z przekaźników 3xRXPE40, 3xRXPE40, 7) Rejestrator zakłóceń RCRA współpracuje z zabezpieczeniem RELZ Zabezpieczenia sprzęgła poprzeczno-obejściowego 400 kv: 1) Odległościowe 7SA522 2) Odległościowe micom P437 3) Ziemnozwarciowe zerowoprądowe o dwustopniowe 7SJ641 4) Automatyka SPZ 1 i 3 fazowa 7VK611 5) Automatyka APP: a) Zabezpieczenie nadnapięciowe dwustopniowe zwłoczne 2x3 RXEG21 b) Układ kryterialny P(Q) złożony z przekaźników 3xRXPE40, 3xRXPE40 6) Rejestrator zakłóceń ARCHI LGU/HS 4. Zabezpieczenia autotransformatora AT MVA 400/100/15,65 1) Zabezpieczenia instalowane przez eksploatatora AT: a) Różnicowe D202 b) Różnicowe RADSB c) Odległościowe RELZ-100 po stronie 400 kv d) Odległościowe RELZ-100 po stronie 110 kv e) Ziemnozwarciowe kierunkowe zerowo prądowe po stronie 400 kv RXPE4 + RXIB-24 f) Ziemnozwarciowe bezkierunkowe zerowo prądowe w punkcie gwiazdowym po stronie 110 kv RXIB-24 g) Sygnalizacja przeciążenia RXIB-24 h) Zabezpieczenie nadprądowe bezzwłoczne RXJB24 po stronie 15 kv i) Zabezpieczenie nadprądowe zwłoczne RXJB24+RXKE1 po stronie 15 kv Strona 13 z 48

14 j) Zabezpieczenie nadnapięciowe dwustopniowe 2xRXEG21 zainstalowane w punkcie gwiazdowym transformatora potrzeb własnych k) Dwustopniowe zabezpieczenie gazowo-przepływowe transformatora potrzeb własnych l) Automatyka ARST-6A zainstalowane w 2011 r. 2) Zabezpieczenia firmowe AT: a) Temperaturowe uzwojenia tzw. model cieplny MC b) Temperaturowe uzwojenia TM c) Gazowo-przepływowe dwustopniowe autotransformatora d) Gazowo-przepływowe jednostopniowe przełącznika zaczepów e) Zawór odcinający wypływ oleju z kondensatora tzw. zawór SERGI f) Zawory przeciwwybuchowe Q1 i Q2 g) Sygnalizator obniżenia się poziomu w kadzi autotransformatora h) Sygnalizator braku przepływu oleju w chłodnicach 3) Rejestrator zakłóceń RCRA współpracuje z zabezpieczeniem RELZ SSiN W stacji zainstalowany został w 2011 r system sterowania i nadzoru firmy Mikronika System ARST System ARST zainstalowany na stacji Narew przeznaczony jest do prowadzenia ruchu stacji transformatorowej najwyższych napięć w oparciu o następujące zakresy regulacyjne: 1) utrzymywanie zadanego poziomu napięcia na szynach stacji transformatorowej. Wartość zadana napięcia, wprowadzana przez obsługę stacji lub zdalnie z ODM, powoduje że układ będzie dążył poprzez zmianę zaczepu transformatora do tego, aby wartość zmierzonego napięcia na szynach była zbliżona do wartości na niej zadanej z dokładnością do strefy nieczułości, 2) utrzymywanie zadanego poziomu mocy biernej przepływającej przez transformator. Wartość zadana mocy biernej, wprowadzana przez obsługę stacji lub zdalnie z ODM, powoduje że układ będzie dążył poprzez zmianę zaczepu transformatora do tego, aby wartość zmierzonej mocy była zbliżona do wartości na niej zadanej z dokładnością do strefy nieczułości, 3) sterowanie przekładnią transformatora poprzez ustawianie zadanego numeru zaczepu transformatora. Powyższe tryby regulacyjne realizowane są przez układ w oparciu o parametry regulacji zadawane lokalnie z terminala ARST znajdującego się bezpośrednio na stacji Narew lub zdalnie z poziomu Obszarowej Dyspozycji Mocy. Trzy podstawowe zakresy regulacyjne autotransformatora realizuje regulator w postaci programu dokonując zmiany: 1) napięcia na szynach rozdzielni po stronie wyższej transformatora kryterium napięcie strony wyższej lub kryterium górnego napięcia oznaczane na terminalu literą G, 2) napięcia na szynach rozdzielni po stronie niższej transformatora kryterium napięcie strony niższej lub kryterium dolnego napięcia oznaczane na terminalu literą D, 3) przekładni transformatora, czyli ustawianie transformatora na zadanym numerze zaczepu kryterium numeru zaczepu oznaczane na terminalu literą Z. Strona 14 z 48

15 Zadaniem regulacji napięcia jest zmiana zaczepu tylko wtedy, gdy odchyłka napięcia od wartości zadanej jest duża lub ma charakter trwały, natomiast chwilowe, niewielkie zmiany napięcia w granicach strefy nieczułości nie powinny powodować przełączeń. W przypadku sterowania przekładnią transformatora, wartością zadaną jest numer zaczepu a opóźnienie sterowania jest stałe i wynosi 10 sekund Aparatura pomiarowa Lp. Typ Rok prod. Rozdzielnia Koncentrator telemetryczny METCOM MTT3A/ETP nr 2 Koncentrator telemetryczny FAG 12.4 G (110) nr 4 z modemem zewnętrznym Telsoft 1442 MF, z zegarem GPS Koncentrator telemetryczny FAG 12.4 G nr 3 z modemami zewnętrznymi: Telsoft 1442 MF i MOXA Nport 5110, z zegarem GPS ,4 kv kv kv Zagospodarowanie terenu stacji Na terenie stacji znajdują się następujące budynki będące własnością Zamawiającego: 1) budynek agregatu prądotwórczego w SE Narew, 2) budynek garaży i boksów remontowych na zapleczu SE Narew, 3) budynek kotłowni i magazynowy w SE Narew, 4) budynek nastawni w SE Narew, 5) budynek potrzeb własnych, 6) budynek stacji transformatorowej WSTtp 2 x 630. Teren stacji jest ogrodzony i uzbrojony w media. Na stacji znajduje się kanalizacja deszczowa, sanitarna i kwasowa. Przez teren stacji prowadzone są kable energetyczne i teletechniczne. Transport wewnętrzny na stacji odbywa się po drogach o nawierzchni utwardzonej. Układ komunikacyjny dróg zapewnia dojazd do budynków, rozdzielni 400 i 110 kv oraz do stanowisk autotransformatorów. Oszynowanie rozdzielni 400 kv wykonane jest przewodem 2xAFL mm 2. Izolacja rozdzielni 400 kv - LP 75/24/1345. Na rozdzielni 110 kv oszynowanie główne wykonane jest przewodami 2 x AL 887 mm 2, oszynowanie pól sprzęgła i autotransformatora wykonane jest przewodami 2 x AL-887 mm 2, natomiast oszynowanie pól linii przewodami AFL mm 2. Izolacja rozdzielni 110 kv - LP 75/24/1345. Konstrukcje wysokie pod przewody są wykonane, jako stalowe w postaci kratownic, które chronione są przed korozją poprzez ogniowe cynkowanie. Aparatura 110 i 400 kv ustawiona Strona 15 z 48

16 jest na konstrukcjach stalowych (400 kv) i na słupkach betonowych typu, SZ jako ustawienie wysokie. Słupy konstrukcji wsporczych pod przewody posadowione są na fundamentach monolitycznych blokowych i prefabrykowanych grzybkowych. Konstrukcje wsporcze pod aparaturę wykonane są, jako monolityczne i jako prefabrykowane. Stacja posiada utwardzoną drogę dojazdową oraz układ utwardzonych dróg wewnętrznych umożliwiających dojazd do urządzeń, budynków stacyjnych oraz do stanowisk autotransformatorów. Stanowisko autotransformatora AT-1 posiada misę olejową niespełniającą obecnych wymogów ochrony środowiska. Fundament autotransformatora posiada liczne spękania i rysy. Na stacji znajdują się dwa separatory oleju: zabudowany w układzie odwodnieniowym stanowiska AT-1 typu AWAS HI2000NG3 o wydajności 3 dm 3 /s. oraz zabudowany w układzie odwodnieniowym terenu stacji AWAS SK100 o wydajności 100 dm 3 /s. Teren stacji jest oświetlony 62 latarniami z oprawami typu OZPR250 oraz 39 latarniami z oprawami typu ORZ-7. Teren stacji jest zniwelowany i pokryty trawą. 3. Wymagania zamawiającego w stosunku do przedmiotu zamówienia 3.1. Obwody pierwotne rozdzielni 400 kv Wymagania ogólne W ramach rozbudowy stacji należy wyposażyć i uruchomić pole nr 6 AT-2 i pole nr 8 dławik, należy również uzupełnić konstrukcje wsporcze i oszynowanie systemów w polu nr 8. Pola należy wykonać w technologii napowietrznej 2S+SO tak jak pozostała część rozdzielni. Zainstalowana aparatura musi spełniać wymagania specyfikacji technicznych Zamawiającego. Materiały, urządzenia i aparatura pierwotna do zainstalowania w polach 400kV Ilość Lp Wyszczególnienie J.m. Pole AT-2 Pole dławik Razem Wyłącznik napowietrzny 420 kv, A, 40 ka w izolacji SF6 / wyłączniki do łączenia dławików muszą spełnienia wymagania normy IEC Odłącznik napowietrzny, sieczny 420 kv, A, 40 ka z dwoma nożami uziemiającymi z napędami silnikowymi Odłącznik napowietrzny, sieczny 420 kv, A, 40 ka z jednym nożem uziemiającym z napędami silnikowymi Odłącznik napowietrzny, sieczny 420 kv, A, 40 ka bez noży uziemiających z napędem silnikowym kpl kpl kpl kpl Strona 16 z 48

17 Ilość Lp Wyszczególnienie J.m. Pole AT-2 Pole dławik Razem 5. Przekładnik prądowy 420 kv o wytrzymałości zwarciowej 40 ka i przekładni kpl /1/1/2x1/1/1 A 6. Przekładnik napięciowy, 400 0,1 indukcyjny 0,1 0,1 0,1 / / / / 420 kv kv o przekładni kpl Izolator wsporczy 420 kv kpl Przewód stalowo - aluminiowy 525 mm2 kpl Łańcuchy izolatorowe 400 kv kpl Osprzęt linkowy kpl Bednarka stalowa ocynkowana kpl Zaciski przyłączeniowe kpl Tabliczki informacyjne kpl W ramach rozbudowy należy wymienić istniejące napędy ręczne (8 kpl.) na napędy elektryczne w uziemnikach rozdzielni 400kV SE Narew. Wymienione napędy należy podłączyć do obwodów stacji i odwzorować w SSiN Uziemienie i ochrona odgromowa rozdzielni 400 kv Wszystkie projektowane i wykonane konstrukcje wsporcze, urządzenia, szafy itp. muszą być uziemione poprzez przyłączenie do istniejącej siatki uziemiającej. Istniejąca sieć uziemiająca pozostaje bez zmian. Przewiduje się ułożenie uzupełniającej siatki uziemiającej na terenie pól nr 6 i 8 rozdzielni 400 kv. Istniejący układ uziemień stacji spełnia funkcję uziemienia roboczego i ochronnego dla wszystkich poziomów napięć a także uziemienia odgromowego. Po zakończeniu robót montażowych należy wykonać pomiary napięć rażenia dla części rozbudowywanej i istniejącej Oszynowanie W polu dławika nr 8 jest oszynowanie tylko na szynie obejściowej. Nowe oszynowanie należy wykonać analogicznie jak dla istniejącego pola liniowego 400kV. W polu AT-2 nr 6 istnieje oszynowanie wykonane przewodem 2xAFL mm Obwody pierwotne rozdzielni 110 kv Wymagania ogólne W ramach rozbudowy stacji należy wyposażyć i uruchomić pole nr 14 AT-2 i pola nr sprzęgła poprzeczno - obejściowego, należy również wykonać pola pomiaru napięcia (po jednym dla każdej sekcji). Pola należy wykonać w technologii napowietrznej 2S tak jak pozostała część rozdzielni. Zainstalowana aparatura musi spełniać wymagania specyfikacji technicznych Zamawiającego. Strona 17 z 48

18 Materiały, urządzenia i aparatura pierwotna do zainstalowania w polach 110kV Ilość Pola ł. Pola ł. Lp Wyszczególnienie J.m. Pole Pola p. Razem Szyn Szyn AT-2 nap Wyłącznik napowietrzny kpl kv, 4000 A, 40 ka w izolacji SF6 2. Odłącznik napowietrzny, sieczny kpl kv, 1600 A, 40 ka z dwoma nożami uziemiającymi z napędami silnikowymi 3. Odłącznik napowietrzny, sieczny kpl kv, 3150 A, 40 ka z dwoma nożami uziemiającymi z napędami silnikowymi 4. Odłącznik napowietrzny, sieczny kpl kv, 3150 A, 40 ka z jednym nożem uziemiającym z napędami silnikowymi 5. Odłącznik napowietrzny, sieczny kpl kv, 3150 A, 40 ka bez noży uziemiających z napędem silnikowym 6. Przekładnik prądowy 123 kv o kpl wytrzymałości zwarciowej 40 ka i przekładni /1/1/1/1/1 A 7. Przekładnik napięciowy, indukcyjny 123 kv o przekładni kpl ,1 0,1 0,1 / / / kv Przekładnik prądowo - kpl napięciowy, 123 kv o przekładniach: /1/1/1/1/1A; 110 0,1 0,1 0,1 / / / kv Izolator wsporczy 123 kv kpl Przewód AL 887 mm2 kpl Łańcuchy izolatorowe 123 kv kpl Osprzęt linkowy kpl Bednarka stalowa ocynkowana kpl Zaciski przyłączeniowe kpl Tabliczki informacyjne kpl Strona 18 z 48

19 W ramach rozbudowy należy wymienić istniejące napędy ręczne (12 kpl.) na napędy elektryczne w uziemnikach rozdzielni 110kV SE Narew. Wymienione napędy należy podłączyć do obwodów stacji i odwzorować w SSiN. W modernizowanych polach należy wymienić szafki kablowe. W trakcie rozbudowy stacji Narew należy zdemontować 4 kpl. uziemników szynowych (typu OU1-03) wraz z konstrukcjami i fundamentami dla systemu 1A, 1B, 2A, 2B. Aparaturę (przekładniki prądowe i odłączniki) w polu łącznika szyn nr należy wymienić w celu dostosowania ich do projektowanych obciążeń. Odłączniki sekcyjne należy wymienić na odłączniki z dwoma nożami uziemiającymi zgodnie ze standardami Zamawiającego. W związku z instalacja pól pomiaru napięcia należy wykonać nowe obwody synchronizacji w rozdzielni 110 kv Uziemienie i ochrona odgromowa rozdzielni 110 kv Wszystkie projektowane i wykonane konstrukcje wsporcze, urządzenia, szafy itp. muszą być uziemione poprzez przyłączenie do istniejącej siatki uziemiającej. Istniejąca sieć uziemiająca pozostaje bez zmian. Przewiduje się ułożenie uzupełniającej siatki uziemiającej na terenie pól pomiaru napięcia, pól nr 10, 11, 14, 17 i 18 rozdzielni 110 kv. Istniejący układ uziemień stacji spełnia funkcję uziemienia roboczego i ochronnego dla wszystkich poziomów napięć a także uziemienia odgromowego. Po zakończeniu robót montażowych należy wykonać pomiary napięć rażenia dla części rozbudowywanej i istniejącej Oszynowanie Oszynowanie należy wykonać analogicznie jak dla istniejących pól Autotransformatory. Autotransformator AT-2 W ramach budowy nowego stanowiska AT2 należy: 1) wykonać nowe stanowisko autotransformatora w gabarytach AT 450 MVA wraz z misą olejową i separatorem oleju, 2) wykonać połączenia napowietrzne nowego autotransformatora 400/110/15 kv (zakup, dostawa i montaż transformatora zostanie wykonana w ramach odrębnego zadania) z rozdzielnią 400 kv i 110 kv oraz kablowe z rozdzielnią 15 kv, 3) podłączyć nowy autotransformator 400/110/15 kv, do obwodów wtórnych i potrzeb własnych, 4) zainstalować ograniczniki przepięć po stronie 400 kv i 110 kv (strona 15 kv transformatora będzie fabrycznie wyposażona w ogranicznik przepięć), 5) wykonać kompletną instalację zraszaczową (m.in. klatkę i kiosk zaworów wzbudzających), 6) uruchomić AT 2 wraz z wykonaniem wszystkich niezbędnych prób i badań. Strona 19 z 48

20 Wszystkie prace niezbędne do ustawienia na stanowisku jednostki AT-2 muszą być wykonane w pierwszej kolejności najpóźniej do r. Autotransformator AT-1 W ramach modernizacji stanowiska AT1 należy: 1) zdemontować istniejąca klatkę instalacji zraszaczowej (zgodnie z wytycznymi producenta instalacji), 2) przesunąć jednostkę AT-1 w miejsce nie kolidujące z pracami przy modernizacji stanowiska i misy. 3) zlikwidować i zutylizować istniejące stanowisko wraz z misą olejową. 4) wykonać nowe stanowisko autotransformatora AT 1 z nowa misą olejową, w gabarytach 450 MVA, wraz z podłączeniem do istniejącego systemu odwodnienia AWAS, 5) ustawić jednostkę AT-1 na nowym stanowisku, 6) wykonać połączenia napowietrzne autotransformatora z rozdzielnią 400 kv i 110 kv oraz kablowe z rozdzielnią 15 kv, 7) podłączyć autotransformator 400/110/15 kv do obwodów wtórnych i potrzeb własnych, 8) dobrać i zainstalować ograniczniki przepięć po stronie 15 kv, 9) zainstalować klatkę instalacji zraszaczowej (zgodnie z wytycznymi producenta instalacji). 10) uruchomić AT 1 wraz z wykonaniem wszystkich niezbędnych prób i badań. Prace związane z modernizacja stanowiska AT1 należy zaplanować nie wcześniej niż w roku Dławik. W ramach budowy nowego stanowiska dla dławika 150 Mvar należy: 1) wykonać nowe stanowisko dławika wraz z misą i separatorem oleju, 2) podłączyć dławik 150 Mvar do obwodów pierwotnych, wtórnych i pomocniczych (zakup, dostawa i montaż dławika zostanie wykonana w ramach odrębnego zadania), 3) wykonać instalację zraszaczową, 4) uruchomić dławik 150 Mvar wraz z wykonaniem wszystkich niezbędnych prób i badań Obwody wtórne i pomocnicze Zabezpieczenia nowych pól rozdzielni 400 kv i 110 kv Wymagania ogólne: 1. Rozbudować, podłączyć i uruchomić istniejące Zabezpieczenie Szyn Zbiorczych o nowobudowane pola. 2. Rozbudować, podłączyć i uruchomić istniejący rejestrator zakłóceń o nowobudowane pola. 3. Rozbudować, podłączyć i uruchomić istniejący koncentrator zabezpieczeń i podłączyć do zabezpieczeń dla zakresu zadania. Strona 20 z 48

21 4. Dostarczyć, podłączyć i uruchomić zabezpieczenie odległościowe dla pola Łomża wraz z jego przyłączeniem po stronie obwodów wtórnych z nawiązaniem do SSiN, koncentratora zabezpieczeń i współpracą z drugim końcem linii. 5. Rozbudować, podłączyć i uruchomić istniejący układ synchronizacji wyspowej o pole 400 kv autotransformatora AT2. 6. Istniejący system sterowania i nadzoru wraz z jego rozbudową w zakresie całej stacji wyposażyć w funkcjonalności wymagane aktualnym standardem i uruchomić w zakresie wszystkich pól na stacji wraz z koniecznymi podłączeniami. 7. Rozbudować, podłączyć i uruchomić istniejący układ lokalnej rezerwy wyłącznikowej o nowo budowane pola. 8. Rozbudować, podłączyć i uruchomić istniejący układ RSA o nowo budowane pola. 9. Obwody wtórne należy wykonać zgodnie ze standardem jaki funkcjonuje na stacji. 10. Wszystkie zabezpieczenia cyfrowe do zainstalowania na stacji przed ich montażem muszą być odpłatnie sprawdzone w Laboratorium EAZ PSE Centrum (cennik znajduje sie na płycie CD dołączonej do SIWZ). 11. Szafy obwodów wtórnych należy wykonać i wyposażyć w aparaturę zgodną ze standardami Zamawiającego. 12. Szafy sterowniczo kablowe rozdzielni 400kV, w zakresie budowanych pól należy wykonać zgodnie z wymaganiami Zamawiającego. 13. Należy dostarczyć, ułożyć i podpiąć kable sterownicze i sygnalizacyjne między aparaturą pierwotną, szafami sterowniczo kablowymi i szafami obwodów wtórnych zgodnie ze standardami Zamawiającego. 14. Należy wykonać sprawdzenia pomontażowe i uruchomienie zmontowanych obwodów wtórnych. 15. Należy dostarczyć, zainstalować i uruchomić w budynku technologicznym szafy zabezpieczeń nowych pól rozdzielni 400 kv i 110 kv zgodnie ze standardami Zamawiającego. 16. Nowa aparatura EAZ zlokalizowana będzie w istniejącym budynku nastawni. Nowe zabezpieczenia w SE Narew należy wyposażyć w porty sieciowe zgodne ze standardem przyjętym dla danej stacji. Przekaźniki zabezpieczeniowe powinny być urządzeniami zdecentralizowanymi, pracującymi niezależnie < poszczególne systemy powinny być skoordynowane ale nie zintegrowane (np. żadna funkcja zabezpieczeniowa nie być zrealizowana w Systemie Sterowania). Awaria w jednym systemie nie może wpływać na dyspozycyjność) pracy innych systemów czy urządzeń (CIGRE-WG34)> w stosunku do pozostałych obwodów wtórnych, systemu sterowania stacji, działanie ich oparte jest na pomiarze sygnałów analogowych pochodzących z obwodów wtórnych przekładników prądowych i napięciowych. Zakres dostawy poszczególnych typów zabezpieczeń zawarty jest w niniejszej specyfikacji oraz obejmuje również nadzór nad montażem i uruchomieniem Zabezpieczenia AT-2: Autotransformator 400/110/15 kv AT-2 zostanie wyposażony w mikroprocesorowe terminale zabezpieczeniowe: 1. 2 mikroprocesorowe polowe terminale zabezpieczeń różnicowych o różnych zasadach działania lub pochodzące od różnych producentów, Strona 21 z 48

22 2. 2 mikroprocesorowe polowe terminale zabezpieczeń wyposażony w funkcję odległościową, 5-cio strefową, jeden po stronie 400 kv a drugi po stronie 110 kv autotransformatora, 3. 2 moduły wyłącznikowe wyposażone w funkcję kontroli synchronizmu jeden po stronie 400 kv a drugi po stronie 110 kv autotransformatora, 4. 2 mikroprocesorowe polowe terminale zabezpieczeń ziemnozwarciowych kierunkowych, 2 stopniowych, jeden po stronie 400 kv a drugi po stronie 110 kv autotransformatora, 5. mikroprocesorowy terminal zabezpieczeń nadprądowych zainstalowany w punkcie neutralnym autotransformatora, 6. 2 mikroprocesorowe polowe terminale zabezpieczeń nadprądowych, zainstalowane 1 po stronie 15 kv AT-2 drugi w celce 15 kv transformatora potrzeb własnych, o dwóch niezależnych stopniach nadprądowych, 7. mikroprocesorowy polowy terminal zabezpieczeń zerowonapięciowy zainstalowany po stronie 15 kv AT-2 o dwóch niezależnych stopniach nadnapięciowych, 8. mikroprocesorowy terminal zabezpieczeń nadnapięciowych, zainstalowany w punkcie zerowym transformatora potrzeb własnych zasilanego z AT-2. Autotransformator będzie przygotowany do cyfrowego przesyłu informacji Zabezpieczenia dławika: Dławik 150 Mvar zostanie wyposażony w mikroprocesorowe terminale zabezpieczeniowe: 1) podstawowy mikroprocesorowy terminal zabezpieczeń realizujący funkcje: a) zabezpieczenia różnicowego, b) czułego zabezpieczenia od zwarć między zwojowych, c) zabezpieczenia ziemnozwarciowego zerowo prądowego kierunkowego, d) zabezpieczenia od składowej przeciwnej dławika 150 MVar, e) oraz inne wymagane funkcje t.j.: rejestrator zdarzeń i zakłóceń, 3 porty do komunikacji, itp. 2) rezerwowy mikroprocesorowy terminal zabezpieczeń posiadający co najmniej funkcje: a) zabezpieczenia różnicowo prądowego dławika, b) zabezpieczenia nadprądowego 3 fazowego dwustopniowego z czasem niezależnym, c) zabezpieczenia nadprądowego 3 fazowego bezzwłocznego, d) zabezpieczenia nadnapięciowego i podnapięciowego (po dwa stopnie), e) zabezpieczenia od składowej przeciwnej dławika 150 MVar, f) rejestracji zdarzeń i zakłóceń, g) posiadający co najmniej 3 porty do komunikacji z systemem stacyjnym SSiN Zabezpieczenie sprzęgła poprzeczno obejściowego 110kV wyposażenie pola sprzęgła poprzeczno - obejściowego 110 kv w mikroprocesorowe terminale zabezpieczeniowe: Strona 22 z 48

23 1) mikroprocesorowy polowy terminal zabezpieczeń wyposażony w funkcję odległościową i funkcje pomocnicze: a) diagnostyki, b) rejestracji zakłóceń i zdarzeń, c) blokady przy kołysaniach mocy, d) zegar czasu rzeczywistego synchronizowany przez port komunikacji z SSiN, e) nadzoru obwodów pierwotnych, f) działania bezzwłocznego przy załączeniu na zwarcie, g) zdalnej zmiany czterech grup nastaw. 2) mikroprocesorowy polowy terminal zabezpieczenia ziemnozwarciowego, dwustopniowego, kierunkowego, 3) mikroprocesorowy polowy terminal współpracy z wyłącznikiem wyposażony w układ automatyki SPZ- 3 fazowy, układ synchrocheck a, rejestrator zakłóceń i zdarzeń, wewnętrzny układ kontroli i nadzoru Wybór zabezpieczeń i grup nastaw będzie możliwy zdalnie, w normalnym układzie pracy zabezpieczenia będą przełączone na rozcinanie systemów szyn. Programowanie pracy zabezpieczeń realizowane będzie przez 4 - pozycyjny układ przełączający: a) poz. 1 - blokowanie zabezpieczeń, b) poz. 2 - rozcinanie (sprzęganie systemów), c) poz. 3 - dublowanie zabezpieczeń linii, d) poz. 4 - rezerwowanie autotransformatora System monitoringu autotransformatorów. Systemy monitoringu transformatorów i dławika będą realizowane w ramach odrębnych zadań Wymagania dla aparatury uzupełniającej i systemu przekaźników pomocniczych Aparatura uzupełniająca powinna być umieszczona w tych samych szafach, w których znajdują się zabezpieczenia EAZ. Powinna spełniać wymagania podanych w punkcie 1.2 Części II.1 norm dla zabezpieczeń przekaźnikowych z systemem wtykowych przekaźników pomocniczych oraz wymagania zawarte w Standardowej Specyfikacji Technicznej PSE-ST.EAZ.PP.NN/2010v2 z Aparatura cyfrowa powinna mieć możliwość bezpośredniego komunikowania się z komputerowym systemem sterowania i nadzoru stacji (SSiN) łączem cyfrowym. Zabezpieczenia EAZ powinny posiadać w swej strukturze, lub jako dodatkowe elementy, przekaźniki sygnałowe lub kasowalne wskaźniki zadziałań, pobudzeń, wyłączeń i innych funkcji wynikających z zasady działania (np. wskazanie fazy objętej zakłóceniem). Wskaźniki te (np. LED) powinny być widoczne dla obsługi bez potrzeby otwierania lub zdejmowania jakichkolwiek osłon. Strona 23 z 48

24 Niezależnie od wskaźników wizualnych zabezpieczenia powinny posiadać wyjścia zestykowe bezpotencjałowe dla obsługi odpowiednich obwodów sygnalizacji ogólnej stacji. Wyjścia te mogą być powielane przekaźnikami pośredniczącymi pomocniczymi. Należy stosować normy aktualne na dzień przedłożenia oferty. W przypadku wymagań przedstawionych w opracowaniu, rozszerzających wymagania w normach, należy je uwzględnić. Warunki środowiskowe: a) temperatura otoczenia -5 0 C do C, b) wilgotność 95% RH, c) ciśnienie atmosferyczne kpa. Rozwiązania konstrukcyjne: a) montaż za pośrednictwem gniazd wtykowych o parametrach nie gorszych niż system Combiflex, b) z atestami zgodności z polskimi normami zharmonizowanymi na wtyki i gniazda wtykowe przekaźników, c) zastosowanie elementów elektronicznych ustalających poziom napięcia zadziałania nie jest akceptowalne, d) przekaźniki powinny być o konstrukcji elektromechanicznej o wspólnie połączonych zestykach, aby nie było różnic czasowych w zamykaniu poszczególnych zestyków tego samego przekaźnika, e) wszystkie elementy przekaźnika pomocniczego tzn. jego zestyki, elementy sygnalizacyjne itp. muszą działać przy tym samym poziomie napięcia. f) Przekaźniki bistabilne zastosowane w SSiN powinny mieć konstrukcję o wspólnym rdzeniu dla cewek napędzających ten rdzeń. g) Nie należy stosować w obwodach wtórnych jako przekaźniki bistabilne, przekaźników KDN220VDC, D-A220VDC, D-DA220VDC, oraz przekaźników PI6, P4, R4 firmy SMITT. Wykonawca, zgodnie z wymaganiami technicznymi, dostarczy dokumentację technicznoruchową, instrukcje instalacji i obsługi, katalogi, opisy, schematy logiczne, diagramy przyłączeń i schematy aplikacyjne (w języku polskim) oraz oprogramowanie niezbędne do uruchomienia, konfiguracji, testowania wraz z licencją. System wtykowych przekaźników pomocniczych dostarcza Wykonawca i powinien być o parametrach nie gorszych niż rozwiązania firm: ABB, Alstom, Siemens. Przekaźniki powinny spełniać wymagania specyfikacji PSE-ST.EAZ.PP.NN/2010v Obwody wyłączające Należy przewidywać dwa niezależne pod względem elektrycznym i mechanicznym układy wyłączające. Wyłączniki mają posiadać dwa niezależne zestawy wyłączające (przynajmniej jeden na cewkę wyłączającą), a działanie układu powinno być prawidłowe, również w przypadku podania impulsu wyłączającego jednocześnie na obie cewki, lub w przypadku zwarcia w obwodzie jednej z cewek. Zestyki w obwodzie wyłączającym mogą działać jednobiegunowo, tzn. tylko biegun dodatni będzie podawany przy wyłączeniu, natomiast biegun ujemny będzie trwale podłączony do drugiego zestyku cewki. Obwody wyłączające powinny być nadzorowane (monitorowane). Nieograniczone podtrzymanie impulsu wyłączającego jest niedopuszczalne. Strona 24 z 48

25 Układ elementów wyłączających powinien mieć czas opóźnienia działania nie większy niż 5 ms. Ponadto powinien być zdolny do przerwania prądu obwodu cewki wyłącznika, jeśli zawiodą zestyki pomocnicze wyłącznika. Każde zabezpieczenie przypisane do pola zabezpieczanego urządzenia powinno posiadać swój zestaw elementów wyłączających Szafy zabezpieczeń oraz innych urządzeń wtórnych. Obecnie nie ma miejsca dla ustawienia szaf AT-2 i dławika w ciągu szaf rozdzielni 400 kv konieczne, więc będzie przesunięcie istniejących szaf. Przy planowaniu ustawienia szaf należy przewidzieć miejsce dla szaf monitoringu autotransformatorów, dławika oraz planowanych nowych dwóch pól liniowych 400 kv. Urządzenia EAZ i pomiarów rozdzielni 400 kv i 110 kv należy umieścić w szafach dostarczanych przez Wykonawcę. Montaż aparatury w szafach zabezpieczeń przeprowadzić na podstawie projektów wykonawczych schematów ideowych i montażowych opracowanych przez Wykonawcę. Dostarczane szafy powinny być o parametrach nie gorszych niż rozwiązania firm: RITTAL, ZPAS, ZPrAE, ELBUD Warszawa, jako wolnostojące lub przyścienne wg projektu. Szafy te powinny być od jednego dostawcy przynajmniej dla poszczególnych pomieszczeń. Obwody w szafach powinny być całkowicie połączone, sprawdzone i gotowe do podłączenia przyłączeń zewnętrznych. Komponenty szaf i aparatury należy stosować najwyższej, jakości. Powinna być uwzględniona wolna przestrzeń w szafach dla ewentualnej przyszłej rozbudowy. Maksymalne efektywne wypełnienie szafy powinno wynosić ok. 75%. Wszystkie komponenty w szafach, które służą do odczytów lub nastawień powinny być umieszczane na wysokości cm od podłogi. Listwy zaciskowe i inne elementy służące do podłączeń zewnętrznych kabli powinny być mocowane w dolnej części szafy, lecz nie niżej niż 30 cm od podłogi. Szafy powinny posiadać odpowiednią ilość wolnej przestrzeni dla wygodnego podłączania kabli i przewodów. Zgodnie z symboliką stosowaną w dokumentacji technicznej, wszystkie aparaty powinny posiadać czytelne i trwałe oznaczenia od strony montażowej i obsługi oraz opis funkcji od strony obsługi. Wszelkie połączenia i przyłączenia (przewody, kable, zaciski) powinny być również oznakowane zgodnie z opisami zawartymi w dokumentacji. Oznakowanie to powinno być widoczne z przodu po otwarciu drzwi, bez zdejmowania osłon. Szafy zabezpieczeń powinny być wykonane i wyposażone jak niżej: a) przystosowane do urządzeń o budowie panelowej, z ramą uchylną o nośności 200 kg do montażu kaset 19 calowych, b) z przodu wyposażone w drzwi z mocną nietłukącą szybą, c) z tyłu wyposażone w drzwi pełne (dotyczy szaf wolnostojących), d) uchwyty dźwigniowe zamykające z bolcami ryglującymi, e) zamki cylindryczne, f) zawiasy nośne, g) każde drzwi uszczelnione gumową taśma uszczelniającą, h) otwory wentylacyjne, i) płyta z dławikami uszczelniającymi wejścia kablowe, Strona 25 z 48
