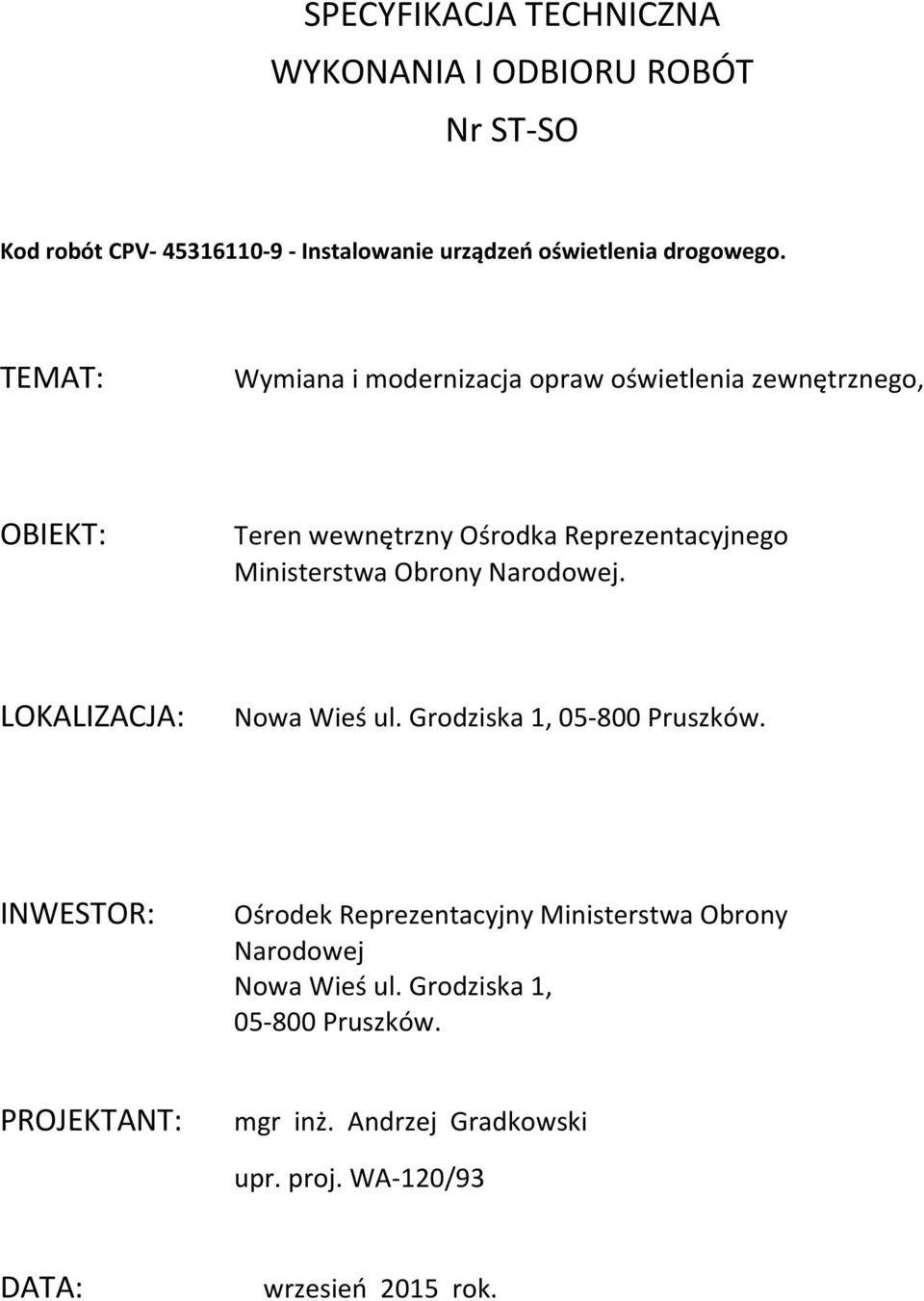

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nr ST-SO Kod robót CPV Instalowanie urządzeń oświetlenia drogowego. TEMAT: Wymiana i modernizacja opraw oświetlenia zewnętrznego, OBIEKT: Teren wewnętrzny Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej. LOKALIZACJA: Nowa Wieś ul. Grodziska 1, Pruszków. INWESTOR: Ośrodek Reprezentacyjny Ministerstwa Obrony Narodowej Nowa Wieś ul. Grodziska 1, Pruszków. PROJEKTANT: mgr inż. Andrzej Gradkowski upr. proj. WA-120/93 DATA: wrzesień 2015 rok.

2 SPIS TREŚCI SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT I. Wstęp.....3, II. Budowa linii oświetleniowej...4, 1. Określenia podstawowe...4, 2. Materiały , 3. Sprzęt , 4. Transport , 5. Wykonanie robót...5, 6. Kontrola Jakości robót...5, 7. Obmiar robót...6, 8. Odbiór robót...6, III. PODSTAWA PŁATNOŚCI...6, IV. PRZEPISY ZWIĄZANE

3 I. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót: Wymiana i modernizacja opraw oświetlenia zewnętrznego, na terenie Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej, w Nowa Wieś ul. Grodziska 1, Pruszków Zakres stosowania ST Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót: Wymiana i modernizacja opraw oświetlenia zewnętrznego, na terenie Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej, w Nowa Wieś ul. Grodziska 1, Pruszków Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji mają zastosowanie do robót: Wymiana i modernizacja opraw oświetlenia zewnętrznego, na terenie Ośrodka Reprezentacyjnego Ministerstwa Obrony Narodowej, w Nowa Wieś ul. Grodziska 1, Pruszków. Lp. Nazwa Jednostka Obmiar miary 1 Wymiana wskazanych przez zlecającego opraw OS 1 (klosz mleczny) z lampą kpl. 39,00 żarowo rtęciową o mocy 160,0 W, na oprawy OS -1 (klosz mrożony PMMA) z lampą sodową o mocy 70,0 W mocowanych na trzpieniu słupa lub ramieniu wysięgnika. Dostarczenie zdemontowanych opraw i lamp żarowo rtęciowych na 2 Modernizacja wskazanych przez zlecającego opraw oświetlenia zewnętrznego OS1 z lampą żarowo rtęciową MIX160 W, mocowanych na słupie lub ramieniu słupa, na oprawy OS-1 S 70W z lampą sodową o mocy 70 W poprzez wykonanie poniższych prac: - demontaż daszka z ramą montażową i oprawką E27dla lampy żarowo rtęciowej, - odłączenie przewodów, - wymontowanie ramy montażowej dla lampy żarowo rtęciowej wraz z lampą żarowo rtęciową, - zamontowanie do daszka ramy montażowej z osprzętem elektromagnetycznym dla oprawy OS-1 S 70 z lampą sodową o mocy 70 W, - wkręcenie lampy sodowej o mocy 70 W, - podłączenie przewodów, - zamontowanie daszka z ramą montażową z osprzętem elektromagnetycznym dla oprawy OS-1 S 70 z lampą sodową o mocy 70 W. - sprawdzenie prawidłowości działania oprawy. Dostarczenie zdemontowanych elementów opraw i lamp żarowo rtęciowych na kpl 83 3

4 3 Modernizacja wskazanych przez zlecającego opraw oświetlenia zewnętrznego Kpl. 5 OP A (klosz - kula mleczna) z lampą żarowo rtęciową MIX160 W, mocowanych na wysięgniku słupa kloszem w dół, na oprawy OP A z lampą sodową o mocy 70 W, poprzez wykonanie poniższych prac: - demontaż klosza oprawy, - odłączenie przewodów, - demontaż ramy montażowej dla lampy żarowo rtęciowej, - demontaż stelarza dla lampy żarowo rtęciowej wraz z lampą, - zamontowanie do oprawy, ramy montażowej sodowej z osprzętem elektromagnetycznym i oprawką E27 dla lampy sodowej o mocy 70 W, - podłączenie przewodów, - wkręcenie lampy sodowej o mocy 70 W, - zamontowanie zdemontowanego wcześniej klosza. - sprawdzenie prawidłowości działania oprawy. Dostarczenie zdemontowanych elementów opraw i lamp żarowo rtęciowych na 4 Modernizacja wskazanych przez zlecającego opraw oświetlenia zewnętrznego Kpl. 10 OP A-1 (klosz AURIS) z lampą żarowo rtęciową MIX160 W, mocowanych na słupie kloszem w górę, na oprawy OP A-1 z lampą sodową o mocy 70 W, poprzez wykonanie poniższych prac: - demontaż klosza oprawy, - odłączenie przewodów, - demontaż ramy montażowej dla lampy żarowo rtęciowej, - demontaż stelarza dla lampy żarowo rtęciowej wraz z lampą, - zamontowanie do oprawy, ramy montażowej sodowej z osprzętem elektromagnetycznym i oprawką E27 dla lampy sodowej o mocy 70 W - podłączenie przewodów, - wkręcenie lampy sodowej o mocy 70 W, - zamontowanie zdemontowanego wcześniej klosza. - sprawdzenie prawidłowości działania oprawy. Dostarczenie zdemontowanych elementów opraw i lamp żarowo rtęciowych na 5 Sprawdzenie samoczynnego wyłączania zasilania (pierwsza próba) próba 137,00 II. WYMIANA I MODERNIZACJA OPRAW OŚWIETLENIA ZEWNĘTRZNEGO. 1. OKREŚLENIA PODSTAWOWE 1.1. Oprawa oświetleniowa - urządzenie służące do rozdziału, filtracji i przekształcania strumienia świetlnego wysyłanego przez źródło światła, zawierające wszystkie niezbędne detale do przymocowania i połączenia z instalacją elektryczną Kabel - przewód wielożyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Dodatkowa ochrona przeciwporażeniowa - ochrona części przewodzących dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych. 2. MATERIAŁY 2.1. Materiały stosowane przy wymianie i modernizacji opraw oświetleniowych Źródła światła i oprawy Jeżeli dokumentacja techniczna nie przewiduje inaczej, to należy dla oświetlenia drogowego stosować źródła światła i oprawy spełniające wymagania PN-83/E Ze względu na wysoką skuteczność świetlną, trwałość i stałość strumienia świetlnego w czasie oraz oddawanie barw, zaleca się stosowanie wysokoprężnych lamp sodowych, rtęciowych lub metalo-halogenkowych. 4

5 Oprawy powinny charakteryzować się szerokim ograniczonym rozsyłem światła. Ze względów eksploatacyjnych stosować należy oprawy o konstrukcji zamkniętej, stopniu zabezpieczenia przed wpływami zewnętrznymi komory lampowej IP 54 i klasą ochronności I. Elementy oprawy, takie jak układ optyczny i korpus, powinny być wykonane z materiałów nierdzewnych. Oprawy powinny być przechowywane w pomieszczeniach o temperaturze nie niższej niż -5 o C i wilgotności względnej powietrza nieprzekraczającej 80% i w opakowaniach zgodnych z PN-86/O SPRZĘT Sprzęt do wykonania oświetlenia ulicznego. Wykonawca przystępujący do wykonania robót związanych z wymianą lub modernizacją oświetlenia drogowego winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: samochodu specjalnego z platformą i balkonem, 4. TRANSPORT 4.1. Transport materiałów i elementów oświetleniowych Wykonawca przystępujący do wykonania oświetlenia winien wykazać się możliwością korzystania z następujących środków transportu: samochodu dostawczego, samochodu specjalnego z platformą i balkonem, Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Wymiana lub modernizacja opraw. Montaż opraw na słupach lub wysięgnikach należy wykonywać przy pomocy samochodu z balkonem. Każdą nową oprawę przed zamontowaniem należy podłączyć do sieci i sprawdzić jej działanie (sprawdzenie zaświecenia się lampy). Należy stosować przewody pojedyncze o izolacji wzmocnionej z żyłami miedzianymi o przekroju żyły nie mniejszym niż 1 mm 2. Ilość przewodów zależna jest od ilości opraw. Oprawy należy mocować na wysięgnikach i głowicach słupów w sposób wskazany przez producenta opraw, po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w położenie pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego położenia pod wpływem warunków atmosferycznych i parcia wiatru dla II i III strefy wiatrowej Wykonanie dodatkowej ochrony przeciwporażeniowej System dodatkowej ochrony przeciwporażeniowej zastosowano samodzielne wyłączanie w układzie sieci TN-C Układ sieci TN-C (Zerowanie). Zerowanie polega na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnym PE lub ochronno-neutralnym PEN i powodującym w warunkach zakłóceniowych odłączenie zasilania. Dodatkowo przy szafie oświetleniowej, na końcu linii oświetleniowej i na końcu każdego odgałęzienia o długości większej niż 200 m, należy wykonać uziomy, których rezystancja nie może przekraczać 5 omów. Zaleca się wykonywanie uziomu prętowego z użyciem prętów stalowych 20 mm, nie krótszych niż 2,5 m, połączonych bednarką ocynkowaną 25 x 4 mm. Uziom z zaciskami zerowymi znajdującymi się w szafie oświetleniowej i latarniach, należy łączyć przewodami uziomowymi o przekrojach nie mniejszych od przekroju uziomu poziomego. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Latarnie oświetleniowe Elementy latarń powinny być zgodne z dokumentacją techniczną i BN-79/

6 Latarnie oświetleniowe, po ich montażu, podlegają sprawdzeniu pod względem: jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy, jakości połączeń opraw, stanu antykorozyjnej powłoki ochronnej wszystkich elementów Instalacja przeciwporażeniowa Po wykonaniu instalacji oświetleniowej należy pomierzyć (przy zerowaniu) impedancje pętli zwarciowych dla stwierdzenia skuteczności zerowania. Wszystkie wyniki pomiarów należy zamieścić w protokóle pomiarowym ochrony przeciwporażeniowej Pomiar natężenia oświetlenia Pomiary należy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy przed pomiarem powinny być wyświecone minimum przez 100 godzin. Pomiary należy wykonywać przy suchej i czystej nawierzchni, wolnej od pojazdów, pieszych i jakichkolwiek obiektów obcych, mogących zniekształcić przebieg pomiaru. Pomiarów nie należy przeprowadzać podczas nocy księżycowych oraz w złych warunkach atmosferycznych (mgła, śnieżyca, unoszący się kurz itp.). Do pomiarów należy używać przyrządów pomiarowych o zakresach zapewniających przy każdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natężenia oświetlania należy wykonywać za pomocą luksomierza wyposażonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umożliwiające dokładne poziomowanie podczas pomiaru. Pomiary należy przeprowadzać dla punktów jezdni, zgodnie z PN-76/E Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały niespełniające wymagań ustalonych w odpowiednich punktach ST zostaną przez zlecającego odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową dla latarni oświetleniowych jest sztuka. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Roboty uznaje się za wykonane zgodnie z dokumentacją techniczną, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 dały wyniki pozytywne Dokumenty końcowego rozliczenia robót protokóły z dokonanych pomiarów skuteczności zerowania zastosowanej ochrony przeciwporażeniowej. V. PODSTAWA PŁATNOŚCI 1. Cena jednostki obmiarowej OPRAWY oświetleniowe. Cena 1 szt. oprawy oświetleniowej, obejmuje odpowiednio: dostarczenie materiałów, montaż opraw i instalacji przeciwporażeniowej, podłączenie zasilania, sprawdzenie działania oświetlenia z pomiarem natężenia oświetlenia, konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu. 6

7 VI. PRZEPISY ZWIĄZANE 1. Normy 1. PN-76/E Oświetlenie dróg publicznych 2. PN-83/E Elektryczne oprawy oświetleniowe. Typowe wymagania i badania 3. PN-79/E Elektryczne oprawy oświetleniowe zewnętrzne 4 PN-61/E Przewody elektryczne. Nazwy i określenia. 2. Inne dokumenty 1. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie BHP, podczas wykonywania robót budowlanych, 2. Rozporządzenie Ministra Gospodarki z dnia r. w sprawie BHP, podczas eksploatacji maszyn i innych urządzeń technicznych dla robót ziemnych i drogowych, 3. Instrukcja w sprawie zabezpieczenia przed korozją konstrukcji stalowych za pomocą pokryć malarskich - KOR-3A. 7
