1 ABC dobrej izolacji termicznej i akustycznej

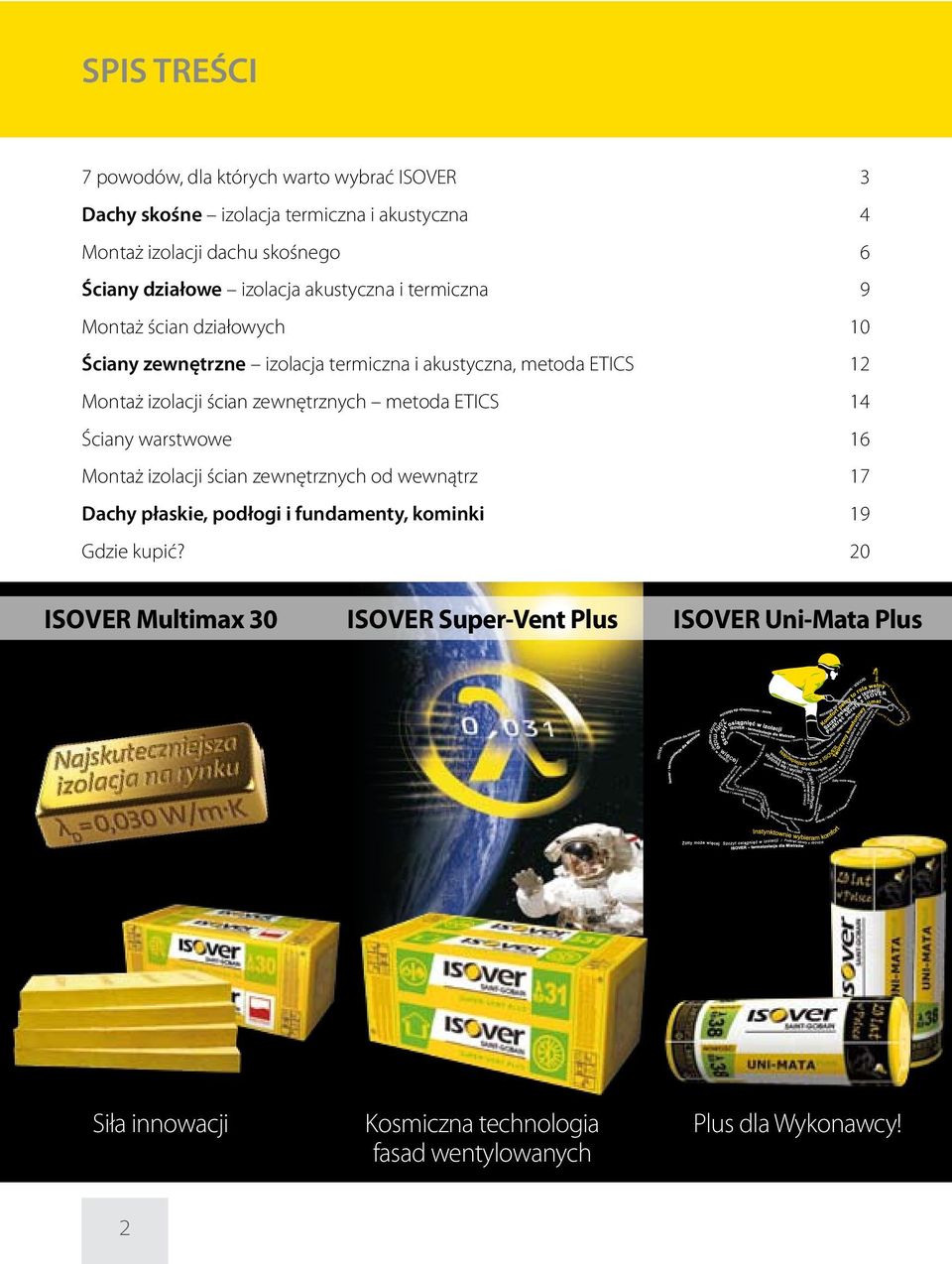

2 SPIS TREŚCI 7 powodów, dla których warto wybrać ISOVER 3 Dachy skośne izolacja termiczna i akustyczna 4 Montaż izolacji dachu skośnego 6 Ściany działowe izolacja akustyczna i termiczna 9 Montaż ścian działowych 10 Ściany zewnętrzne izolacja termiczna i akustyczna, metoda ETICS 12 Montaż izolacji ścian zewnętrznych metoda ETICS 14 Ściany warstwowe 16 Montaż izolacji ścian zewnętrznych od wewnątrz 17 Dachy płaskie, podłogi i fundamenty, kominki 19 Gdzie kupić? 20 Isover Multimax 30 Isover Super-Vent Plus Isover Uni-Mata Plus Siła innowacji Kosmiczna technologia fasad wentylowanych Plus dla Wykonawcy! 2

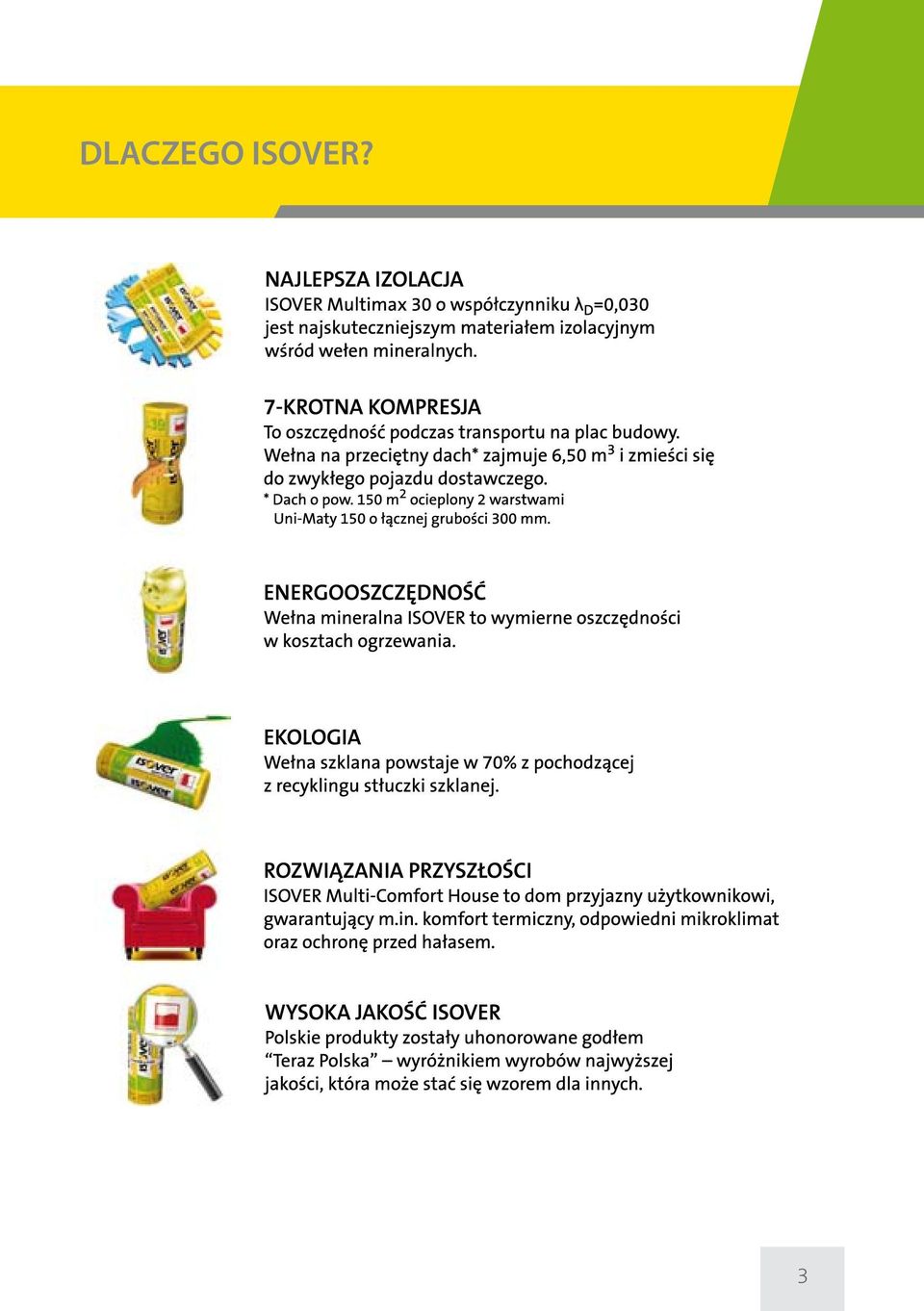

3 DLACZEGO ISOVER? 3

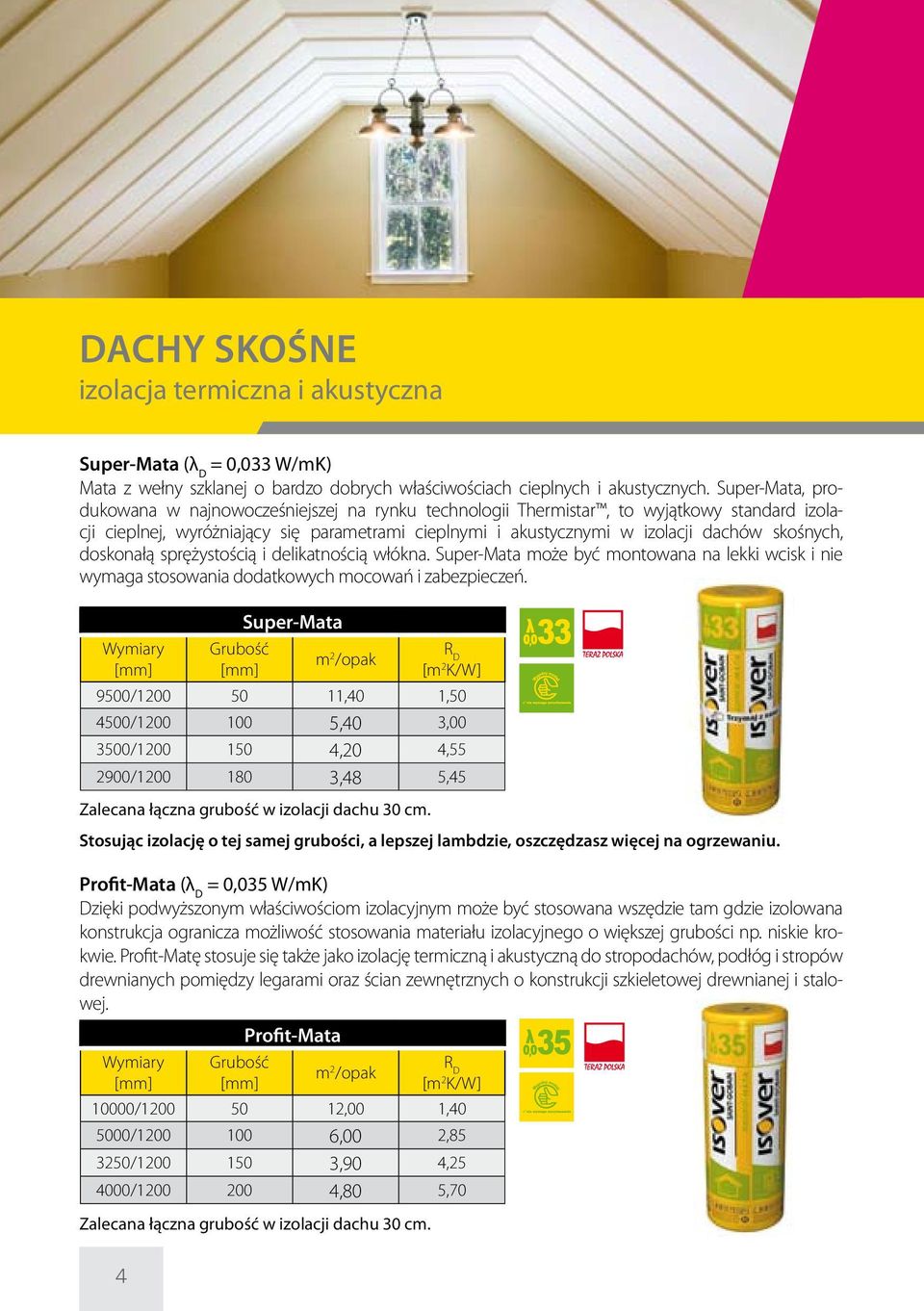

4 DACHY SKOŚNE izolacja termiczna i akustyczna Super-Mata (λ D = 0,033 W/mK) Mata Super-Mata z wełny szklanej o bardzo dobrych właściwościach cieplnych i akustycznych. Super-Mata, produkowana Mata z wełny najnowocześniejszej szklanej o doskonałych na rynku właściwościach technologii cieplnych Thermistar, i akustycznych. to wyjątkowy Super-Mata, standard izolapro- cji dukowana cieplnej, w wyróżniający najnowocześniejszej się parametrami na rynku cieplnymi technologii i akustycznymi Thermistar, w to wyjątkowy izolacji dachów standard skośnych, izolacji cieplnej, doskonałą sprężystością wyróżniający i delikatnością się najlepszymi włókna. parametrami Super-Mata cieplnymi może być i akustycznymi montowana na w izolacji lekki wcisk dachów i nie wymaga skośnych, stosowania doskonałą dodatkowych sprężystością mocowań i delikatnością i zabezpieczeń. włókna. Super-Mata może być montowana na lekki wcisk i nie wymaga stosowania dodatkowych mocowań i zabezpieczeń Super-Mata Wymiary Grubość Super-Mata R m wymiary /opak D opór cieplny R grubość m /opak. D 9500/ ,40 1,50 [m2k/w] 4500/ / ,40 11,40 3,00 1, / / ,20 5,40 4,55 3, / / ,48 4,20 5,45 4, / ,48 5,45 Zalecana łączna grubość w izolacji dachu 30 cm. zalecana łączna grubość 30 cm Stosując izolację o tej samej grubości, a lepszej lambdzie, oszczędzasz więcej na ogrzewaniu. Stosując izolację o tej samej grubości, a lepszej lambdzie, Profit-Mata oszczędzasz (λ więcej D = 0,035 na W/mK) ogrzewaniu. Dzięki podwyższonym właściwościom izolacyjnym może być stosowana wszędzie tam gdzie izolowana konstrukcja ogranicza możliwość stosowania materiału izolacyjnego o większej grubości np. niskie krokwie. Iso-Mata Profit-Matę stosuje się także jako izolację termiczną i akustyczną do stropodachów, podłóg i stropów Dzięki podwyższonym właściwościom izolacyjnym może być stosowana wszędzie tam gdzie izolowana konstrukcja ogranicza możliwość stosowania materiału izolacyjnego o większej grubości drewnianych pomiędzy legarami oraz ścian zewnętrznych o konstrukcji szkieletowej drewnianej i stalowej. np. niskie krokwie. Iso-Matę stosuje się także jako izolację termiczną i akustyczną do stropodachów, Profit-Mata podłóg i stropów drewnianych Wymiary Grubość Iso-Mata R pomiędzy legarami oraz ścian m 2 /opak D zewnętrznych o konstrukcji szkieletowej drewnianej i stalowej. wymiary grubość m 10000/ / m 12,00 2 /pal. opór cieplny R 1,40 D opak. MPS [m2k/w] 5000/ ,00 2, / ,20 316,80 1, / ,90 4, / ,00 144,00 2, / ,80 5, / ,90 93,60 4,15 Zalecana łączna grubość w izolacji dachu 30 cm. 4

5 Rodzina Uni-Maty maty z wełny szklanej Uni-Mata Plus (λ D = 0,038 W/mK) Produkt do izolacji poddaszy, wyróżniający się wyższą izolacyjnością oraz doskonałą sprężystością, łączy walory istotne dla inwestora i dla wykonawcy montującego izolację. Do stosowania w dachach skośnych, stropodachach, podłogach i stropach pomiędzy legarami, konstrukcjach szkieletowych. Uni-Mata Plus Wymiary Grubość m 2 /opak. R D 2x8400*/ ,16 1, / ,08 2, / ,20 3, / ,34 5,25 Uni-Mata (λ D = 0,039 W/mK) Najbardziej popularny produkt do izolacji dachów skośnych. Uni-MataDACHY SKOŚNE izolacja Wymiary Grubość m 2 termiczna i akustyczna /opak R D 2x8000/ ,20 1,25 2x5500/ ,20 2, / ,60 2, / ,40 3, / ,90 3, / ,70 4, / ,10 5, / ,50 5, / ,96 6,40 Zalecana łączna grubość w izolacji dachu 30 cm. Uni-Mata może być stosowana w dachach skośnych, poddaszach użytkowych i nieużytkowych, stropodachach dwudzielnych, podłogach i stropach pomiędzy legarami, grubość długość w drewnianych i stalowych konstrukcjach szkieletowych. Uni-Mata Flex (λ D = 0,039 W/mK) Montowana na lekki wcisk, nie wymaga zastosowania dodatkowych mocowań i zabezpieczeń dzięki specjalnie zaburzonemu układowi włókien, który wpływa na parametry mechaniczne produktu. Przekłada się to wprost na efektywność montażu, zarówno pod względem jego czasochłonności, jak i kosztów. Uni-Mata flex jest lekka, nie obciąża nadmiernie konstrukcji, zapewniając przy tym optymalne parametry izolacyjności cieplnej i akustycznej. Uni-Mata Flex Grubość Długość Szerokość R m 2 /opak D ,2 2, ,8 3,85 Uni-Mata Komfort (λ D = 0,039 W/mK) Posiada welon znacznie podnoszący walory użytkowe produktu podczas montażu, zapewniający komfort podczas montażu i poprawiający jakość wykonanej izolacji: - welon ułatwia montaż instalacji (łatwiejsze wycinanie przejść na kable, kominki), - welon ogranicza zanieczyszczenie izolacji podczas prac budowlanych (kurz, pyły). Uni-Mata Komfort Grubość Długość Szerokość R m 2 /opak D ,6 2, ,9 3,85 Zalecana łączna grubość w izolacji dachu 30 cm. Jako materiał izolacyjny posiada uniwersalne zastosowanie wszędzie tam, gdzie wymaga się dobrych właściwości cieplnych izolacji, nie obciążający nadmiernie konstrukcji budynku. Zalecana łączna grubość w izolacji dachu 30 cm. Zalecana łączna grubość w izolacji dachu 30 cm. Rodzina Uni-Maty maty z wełny s Uni-Mata (λ D = 0,039 W/m.K) Najbardziej popularny produkt do izolacji dachó Jako materiał wypełniający posiada uniwersalne z dobrych właściwości cieplnych izolacji, nie obciążają Uni-Mata może być stosowana w dachach skośny stropodachach dwudzielnych, podłogach i stropa wych konstrukcjach szkieletowych. Uni-Mata flex (λ D = 0,039 W/m.K) montowana na l wych mocowań i zabezpieczeń dzięki specjalnie z na parametry mechaniczne produktu. Przekłada si pod względem jego czasochłonności, jak i kosztów konstrukcji, zapewniając przy tym optymalne param 5 Uni-Mata flex szerokość m 2 /opak , ,8 zalecana łączna grubość 30 cm wymiary 2x8000/1200 2x5500/ / / / / / / /1200 zalecana łączn grubość opór [m Uni-Mata komfort (λ D = 0,039 W/m.K) posiada welo duktu, zapewniający komfort podczas montażu i p - welon ułatwia montaż instalacji (łatwiejsze wyci - welon ogranicza zanieczyszczenie izolacji podcz ABC dobrej Izolacji_12str.indd 5 d zalecana łącz

6 MONTAŻ IZOLACJI DACHU SKOŚNEGO 1 Izolację poddasza rozpocznij od dokładnego pomiaru rozstawu pomiędzy krokwiami. 2 Ponieważ drugą warstwę wełny montujemy pod krokwiami między pierwszą warstwą wełny a płytą kartonowo-gipsową konieczny jest montaż stelaża. Rozpocznij od przymocowania wieszaków dystansowych. 3 Odmierz odcinki Super-Maty o 2 cm większe od odmierzonej pomiędzy krokwiami odległości. 4 Dotnij w poprzek Super-Matę do pożądanych wymiarów. 5 Umieść pierwszą warstwę Super- Maty pomiędzy krokwiami, montując ją na lekki wcisk. 6 Drugą warstwę Super-Maty układamy prostopadle do warstwy poprzedniej, nabijając ja na wieszaki. 6

7 7 Po ułożeniu drugiej warstwy wełny wpinamy profile typu C. 8 Na całej powierzchni poddasza zamontuj paroizolację Vario KM Duplex z min. 10 cm zakładem łącząc ją ze stelażem za pomocą dwustronnej taśmy klejącej Aby zapewnić szczelność paroizolacji poszczególne warstwy dodatkowo połącz ze sobą za pomocą taśmy klejącej KB1. Przy przejściach instalacyjnych zastosuj Multitape. Na tak zaizolowaną powierzchnię zamontuj płyty kartonowo-gipsowe Do łączenia paroizolacji ze ścianą oraz innych specjalnych połączeń służy uszczelniacz Vario DS. Pamietaj, że: S tosując 2-warstwowy układ izolacji eliminujesz mostki termiczne. Najbardziej efektywna izolacja: układ Super-Mata grubość 180 mm między krokwiami + ISOVER Multimax 30 grubość 100 mm jako druga warstwa. Należy zachować przynajmniej 2,5 cm drożną szczelinę wentylacyjną w przestrzeni między wełną a pokryciem dachu*. Dla swobodnego ruchu powietrza w szczelinie wentylacyjnej należy zapewnić zarówno wlot w okapie, jak i wylot w kalenicy dachu. Istotne jest zachowanie ciągłości izolacji. * nie dotyczy, jeśli stosujesz Draftex Plus 7

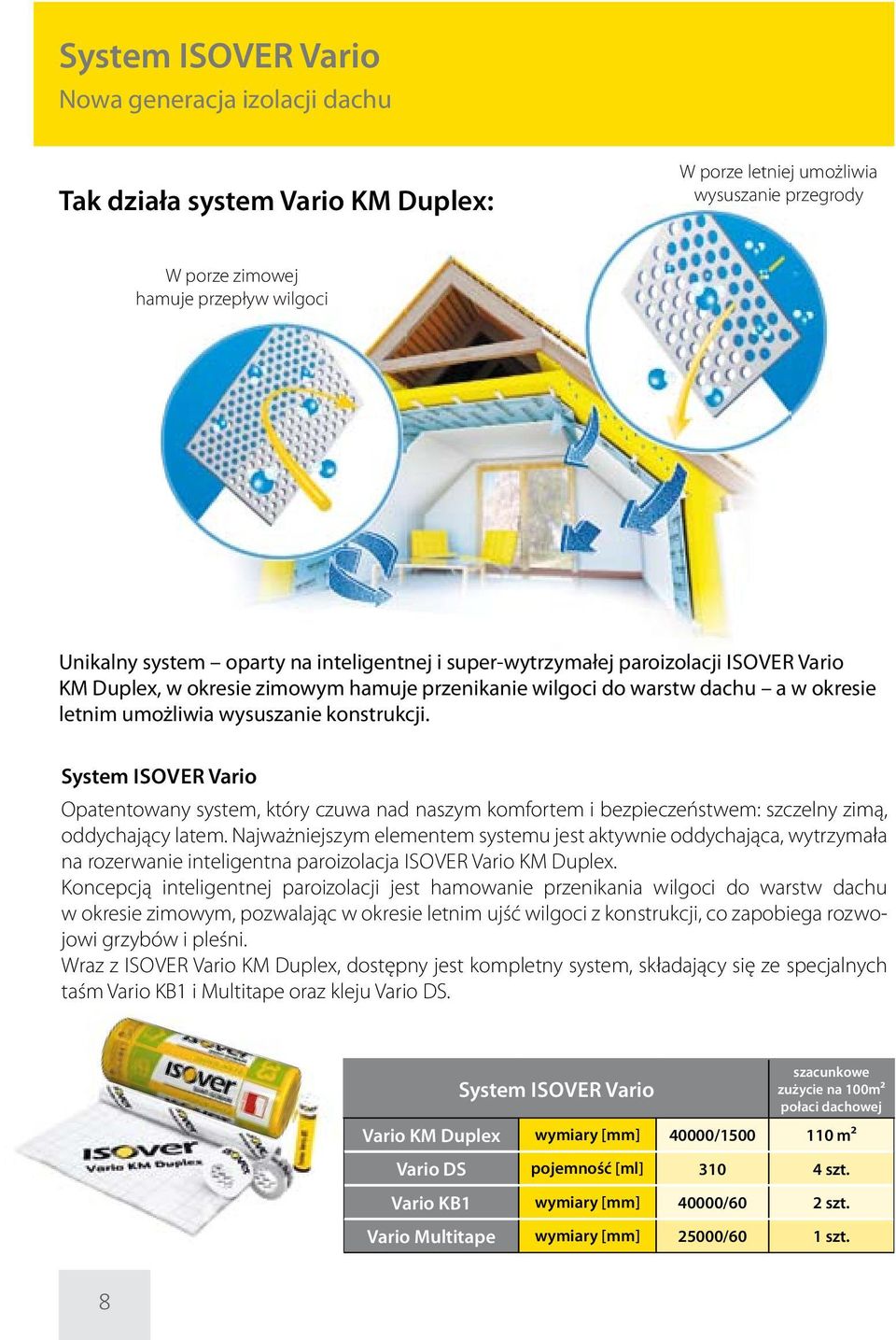

8 System ISOVER Vario Nowa generacja izolacji dachu Tak działa system Vario KM Duplex: W porze letniej umożliwia wysuszanie przegrody W porze zimowej hamuje przepływ wilgoci Unikalny system oparty na inteligentnej i super-wytrzymałej paroizolacji ISOVER Vario KM Duplex, w okresie zimowym hamuje przenikanie wilgoci do warstw dachu a w okresie letnim umożliwia wysuszanie konstrukcji. System ISOVER Vario Opatentowany system, który czuwa nad naszym komfortem i bezpieczeństwem: szczelny zimą, oddychający latem. Najważniejszym elementem systemu jest aktywnie oddychająca, wytrzymała na rozerwanie inteligentna paroizolacja ISOVER Vario KM Duplex. Koncepcją inteligentnej paroizolacji jest hamowanie przenikania wilgoci do warstw dachu w okresie zimowym, pozwalając w okresie letnim ujść wilgoci z konstrukcji, co zapobiega rozwojowi grzybów i pleśni. Wraz z ISOVER Vario KM Duplex, dostępny jest kompletny system, składający się ze specjalnych taśm Vario KB1 i Multitape oraz kleju Vario DS. System ISOVER Vario szacunkowe zużycie na 100m2 połaci dachowej Vario KM Duplex wymiary 40000/ m2 Vario DS pojemność [ml] szt. Vario KB1 wymiary 40000/60 2 szt. Vario Multitape wymiary 25000/60 1 szt. 86

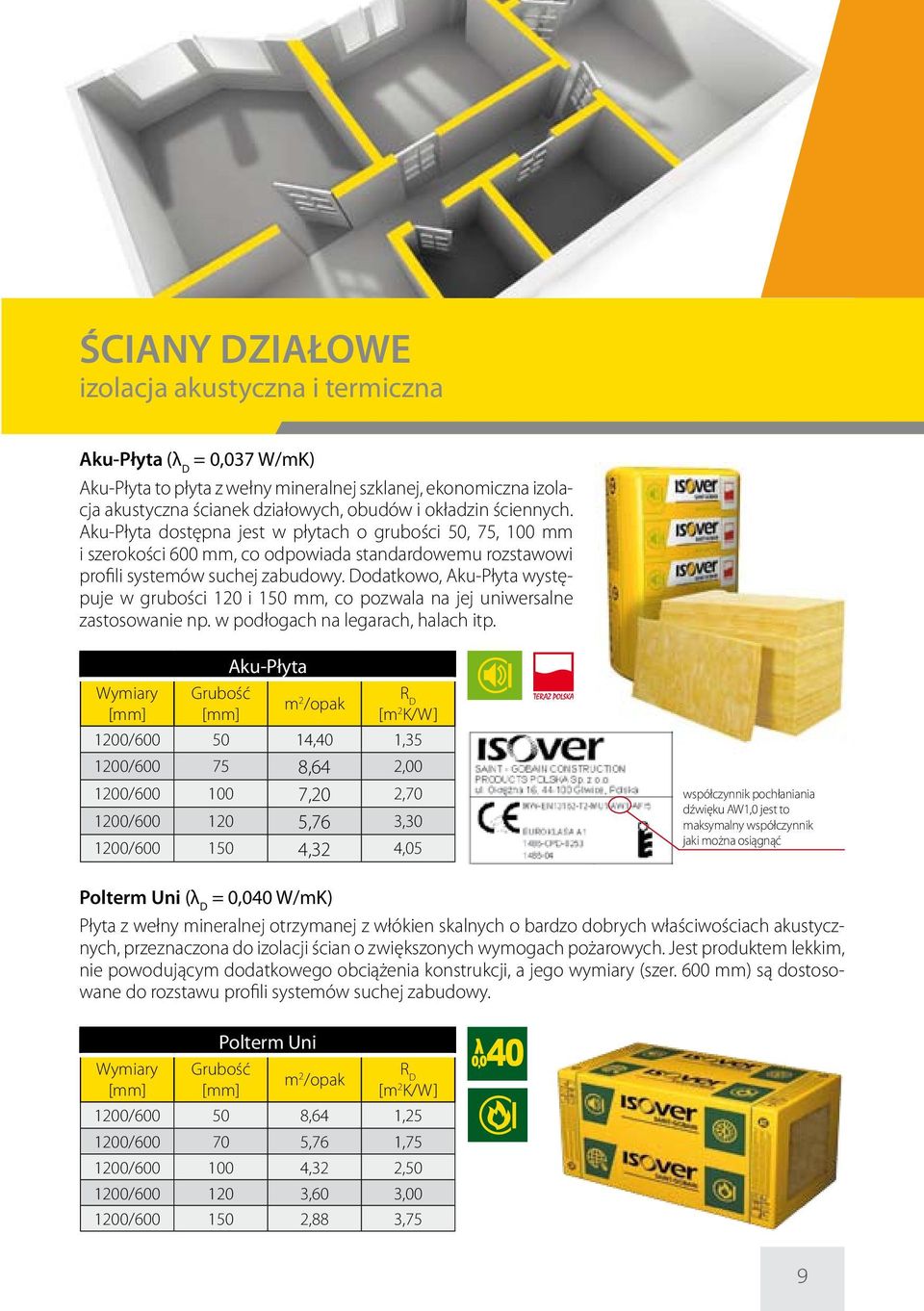

9 ŚCIANY DZIAŁOWE izolacja akustyczna i termiczna Aku-Płyta (λ D = 0,037 W/mK) Aku-Płyta to płyta z wełny mineralnej szklanej, ekonomiczna izolacja akustyczna ścianek działowych, obudów i okładzin ściennych. Aku-Płyta dostępna jest w płytach o grubości 50, 75, 100 mm i szerokości 600 mm, co odpowiada standardowemu rozstawowi profili systemów suchej zabudowy. Dodatkowo, Aku-Płyta występuje w grubości 120 i 150 mm, co pozwala na jej uniwersalne zastosowanie np. w podłogach na legarach, halach itp. Aku-Płyta Wymiary Grubość R m 2 /opak D 1200/ ,40 1, / ,64 2, / ,20 2, / ,76 3, / ,32 4,05 współczynnik pochłaniania dźwięku AW1,0 jest to maksymalny współczynnik jaki można osiągnąć Polterm Uni (λ D = 0,040 W/mK) Płyta z wełny mineralnej otrzymanej z włókien skalnych o bardzo dobrych właściwościach akustycznych, przeznaczona do izolacji ścian o zwiększonych wymogach pożarowych. Jest produktem lekkim, nie powodującym dodatkowego obciążenia konstrukcji, a jego wymiary (szer. 600 mm) są dostosowane do rozstawu profili systemów suchej zabudowy. Polterm Uni Wymiary Grubość R m 2 /opak D 1200/ ,64 1, / ,76 1, / ,32 2, / ,60 3, / ,88 3,75 9

10 MONTAŻ ŚCIAN DZIAŁOWYCH 1Wytyczenie ściany: przebieg ściany wyznacza się na podłodze za pomoca sznura lub lineału, zaznaczając ewentualne otwory drzwiowe. Nastepnie nanosi się przebieg ściany za pomocą poziomicy i łaty na otaczające ściany i stropy. Przy ścianach wyższych niż 3 m do wyznaczenia pionu należy użyc niwelatora laserowego z kompensatorem lub pionu murarskiego, gdyż poziomica nie daje dostatecznej dokładności pomiaru. 2Profile UW mocuje się do posadzek i stropów za pomocą uniwersalnych elementów mocujących, rozmieszczonych max co 1 m. Dla uzyskania wymaganej dźwiękoszczelności wszystkie profile mocowane do podłoża muszą być podklejone akustyczną taśmą uszczelniającą. 3 Montaż profili słupkowych: Profile CW powinny mieć u góry luz min 1 cm, należy jednak pamiętać, że muszą wchodzić w górny profil UW na głębokość co najmniej 1,5 cm. 4 Profil słupkowy CW wkłada się najpierw w dolny profil UW, a następnie w górny. Profile słupkowe rozmieszcza się w odległości 60, 40 lub 30 cm, w zależności od zaleceń wybranego systemu. Profili CW nie mocuje sie do poziomych profili UW. 10

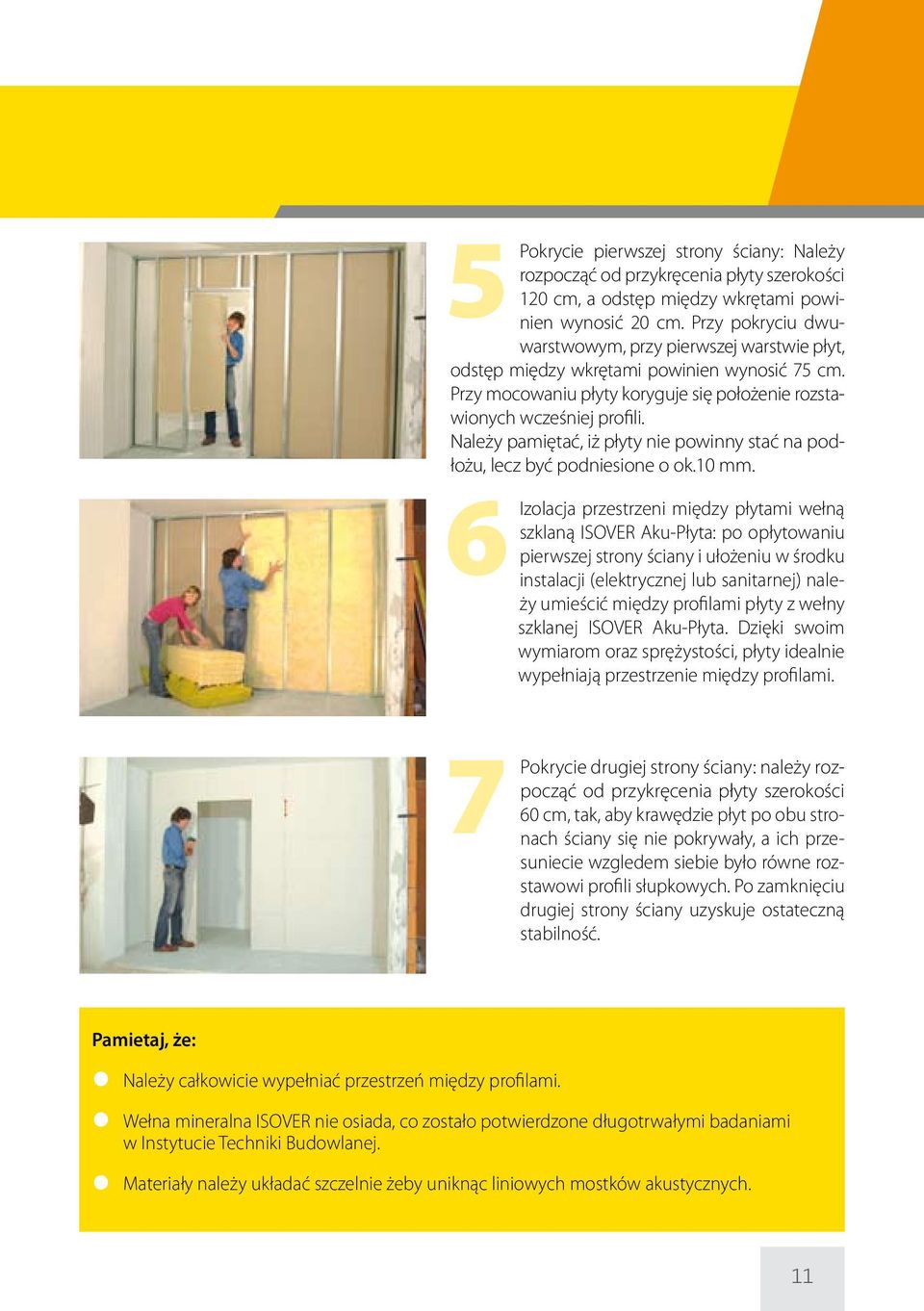

11 5Pokrycie pierwszej strony ściany: Należy rozpocząć od przykręcenia płyty szerokości 120 cm, a odstęp między wkrętami powinien wynosić 20 cm. Przy pokryciu dwuwarstwowym, przy pierwszej warstwie płyt, odstęp między wkrętami powinien wynosić 75 cm. Przy mocowaniu płyty koryguje się położenie rozstawionych wcześniej profili. Należy pamiętać, iż płyty nie powinny stać na podłożu, lecz być podniesione o ok.10 mm. 6Izolacja przestrzeni między płytami wełną szklaną ISOVER Aku-Płyta: po opłytowaniu pierwszej strony ściany i ułożeniu w środku instalacji (elektrycznej lub sanitarnej) należy umieścić między profilami płyty z wełny szklanej ISOVER Aku-Płyta. Dzięki swoim wymiarom oraz sprężystości, płyty idealnie wypełniają przestrzenie między profilami. 7 Pokrycie drugiej strony ściany: należy rozpocząć od przykręcenia płyty szerokości 60 cm, tak, aby krawędzie płyt po obu stronach ściany się nie pokrywały, a ich przesuniecie wzgledem siebie było równe rozstawowi profili słupkowych. Po zamknięciu drugiej strony ściany uzyskuje ostateczną stabilność. Pamietaj, że: Należy całkowicie wypełniać przestrzeń między profilami. Wełna mineralna ISOVER nie osiada, co zostało potwierdzone długotrwałymi badaniami w Instytucie Techniki Budowlanej. Materiały należy układać szczelnie żeby uniknąc liniowych mostków akustycznych. 11

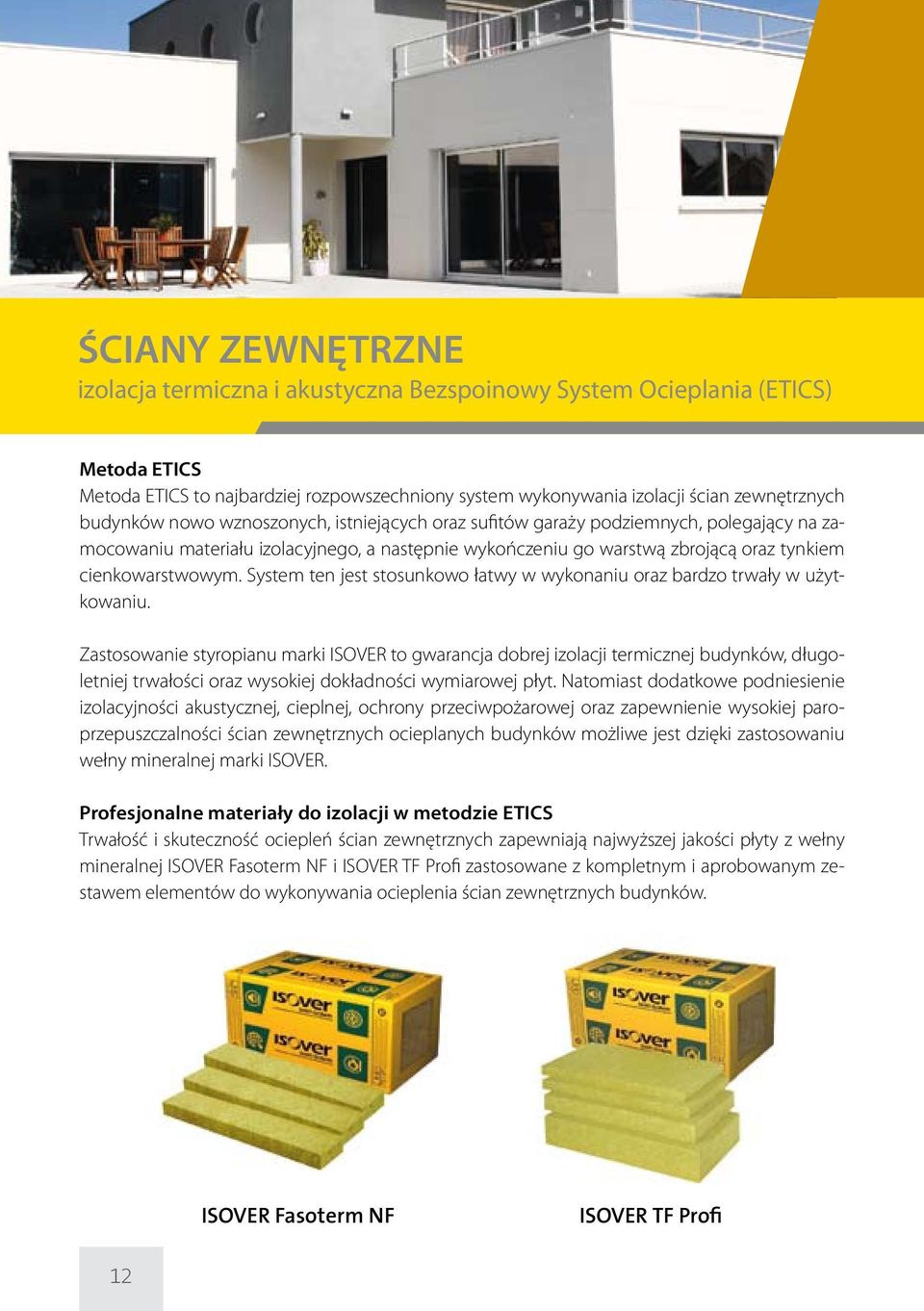

12 ŚCIANY ZEWNĘTRZNE izolacja termiczna i akustyczna Bezspoinowy System Ocieplania (ETICS) Metoda ETICS Metoda ETICS to najbardziej rozpowszechniony system wykonywania izolacji ścian zewnętrznych budynków nowo wznoszonych, istniejących oraz sufitów garaży podziemnych, polegający na zamocowaniu materiału izolacyjnego, a następnie wykończeniu go warstwą zbrojącą oraz tynkiem cienkowarstwowym. System ten jest stosunkowo łatwy w wykonaniu oraz bardzo trwały w użytkowaniu. Zastosowanie styropianu marki ISOVER to gwarancja dobrej izolacji termicznej budynków, długoletniej trwałości oraz wysokiej dokładności wymiarowej płyt. Natomiast dodatkowe podniesienie izolacyjności akustycznej, cieplnej, ochrony przeciwpożarowej oraz zapewnienie wysokiej paroprzepuszczalności ścian zewnętrznych ocieplanych budynków możliwe jest dzięki zastosowaniu wełny mineralnej marki ISOVER. Profesjonalne materiały do izolacji w metodzie ETICS Trwałość i skuteczność ociepleń ścian zewnętrznych zapewniają najwyższej jakości płyty z wełny mineralnej ISOVER Fasoterm NF i ISOVER TF Profi zastosowane z kompletnym i aprobowanym zestawem elementów do wykonywania ocieplenia ścian zewnętrznych budynków. ISOVER Fasoterm NF ISOVER TF Profi 12

13 ISOVER TF Profi Grubość ISOVER TF Profi λ D = 0,036 W/mK Wymiary m 2 /opak R D x1000 1,80 1, x1000 1,80 2, x1000 1,20 2, x1000 1,20 3, x1000 1,20 3, x1000 1,20 4, x1000 1,20 4, x1000 0,60 5, x1000 0,60 5, x1000 0,60 6, x1000 0,60 6, x1000 0,60 7, x1000 0,60 7, x1000 0,60 8,30 Płyty z wełny mineralnej o zaburzonym układzie włókien. Zastosowanie płyt ISOVER TF Profi w metodzie ETICS jest gwarancją niepalności przegrody, doskonałej izolacji cieplnej i akustycznej oraz właściwego mikroklimatu dzięki niskiemu współczynnikowi oporu dyfuzyjnego pary wodnej. Płyta ISOVER TF Profi posiada dodatkowo najniższy obecnie dla produktów skalnych współczynnik λ D = 0,036 w/mk Zalecana grubość izolacji ścian zewnętrznych 20 cm. ISOVER Fasoterm NF Grubość ISOVER Fasoterm NF λ D = 0,042 W/mK Wymiary m 2 /opak R D /200 11,52 0, /200 7,68 0, /200 3,84 1, /200 3,84 1, /200 2,88 1, /200 1,92 2, /200 1,92 2, /200 1,44 3, /200 0,96 3, /200 0,96 3, /200 0,96 4, /200 0,96 4,75 * specjalna płyta do izolacji ościeży, przestrzeni pod parapetem oraz wszędzie tam, gdzie niemożliwe jest wykonanie standardowej grubości izolacji Zalecana grubość izolacji ścian zewnętrznych 20 cm. Płyty z wełny mineralnej o układzie lamelowym włókien tzn. prostopadłym do powierzchni płyty. Materiał posiada bardzo wysoką wytrzymałość na rozciąganie prostopadle do powierzchni płyty. 13

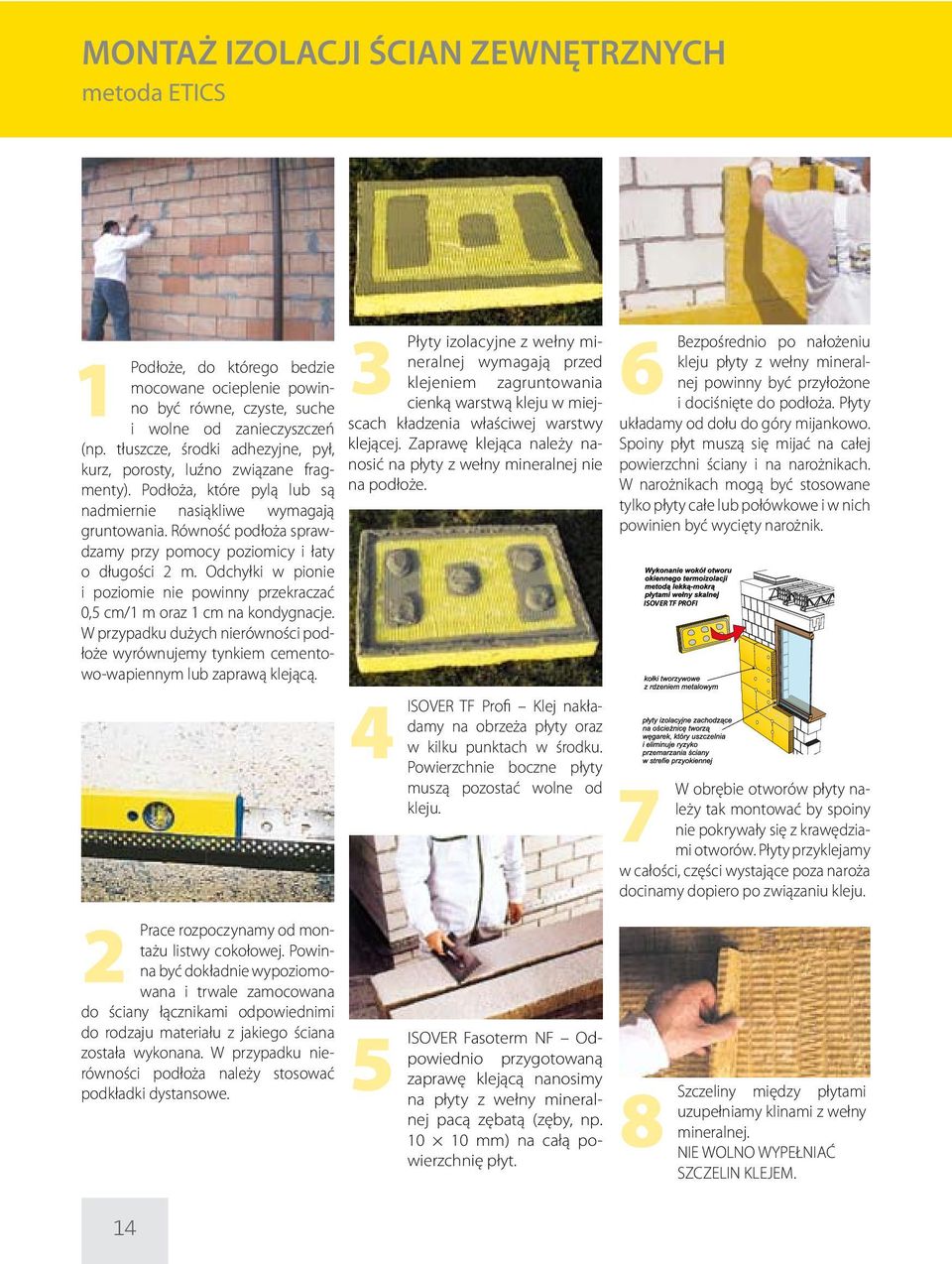

14 MONTAŻ IZOLACJI ŚCIAN ZEWNĘTRZNYCH metoda ETICS Płyty izolacyjne z wełny mineralnej wymagają przed 1 3 Podłoże, do którego bedzie mocowane ocieplenie powinno być równe, czyste, suche cienką warstwą kleju w miej- klejeniem zagruntowania i wolne od zanieczyszczeń scach kładzenia właściwej warstwy (np. tłuszcze, środki adhezyjne, pył, klejącej. Zaprawę klejąca należy nanosić na płyty z wełny mineralnej nie kurz, porosty, luźno związane fragmenty). Podłoża, które pylą lub są na podłoże. nadmiernie nasiąkliwe wymagają gruntowania. Równość podłoża sprawdzamy przy pomocy poziomicy i łaty o długości 2 m. Odchyłki w pionie i poziomie nie powinny przekraczać 0,5 cm/1 m oraz 1 cm na kondygnacje. W przypadku dużych nierówności podłoże wyrównujemy tynkiem cementowo-wapiennym lub zaprawą klejącą. 2 Prace rozpoczynamy od montażu listwy cokołowej. Powinna być dokładnie wypoziomowana i trwale zamocowana do ściany łącznikami odpowiednimi do rodzaju materiału z jakiego ściana została wykonana. W przypadku nierówności podłoża należy stosować podkładki dystansowe. 4 ISOVER TF Profi Klej nakładamy na obrzeża płyty oraz w kilku punktach w środku. Powierzchnie boczne płyty muszą pozostać wolne od kleju. 5 ISOVER Fasoterm NF Odpowiednio przygotowaną zaprawę klejącą nanosimy na płyty z wełny mineralnej pacą zębatą (zęby, np mm) na całą powierzchnię płyt. 6 Bezpośrednio po nałożeniu kleju płyty z wełny mineralnej powinny być przyłożone i dociśnięte do podłoża. Płyty układamy od dołu do góry mijankowo. Spoiny płyt muszą się mijać na całej powierzchni ściany i na narożnikach. W narożnikach mogą być stosowane tylko płyty całe lub połówkowe i w nich powinien być wycięty narożnik. ISOVER TF PROFI 7 W obrębie otworów płyty należy tak montować by spoiny nie pokrywały się z krawędziami otworów. Płyty przyklejamy w całości, części wystające poza naroża docinamy dopiero po związaniu kleju. Szczeliny między płytami uzupełniamy klinami z wełny mineralnej. NIE WOLNO WYPEŁNIAĆ SZCZELIN KLEJEM. 14

15 ISOVER TF ISOVER Fasoterm NF333 NF 9 Mocowanie wełny ISOVER Fasoterm NF Przy odpowiednio nośnym i równym podłożu najczęściej do 20 m wysokości budynku nie ma konieczności mocowania mechanicznego płyty. Jeśli zachodzi konieczność mocowania mechanicznego, najczęściej stosuje się 4-5 łączników na 1 m 2 elewacji przy czym w narożnikach kołki ISOVER NF333 mocują każdy poziom płyt czyli są rozmieszczone co 20 cm w linii pionowej, nawet jeśli wełna jest wyłącznie przyklejana. Do standardowych łączników należy dodatkowo zastosować talerzyki o średnicy 140 mm lub 160 mm. ISOVER TF TF PROFI 10 Mocowanie wełny ISOVER TF Profi: Do mocowania najczęściej stosuje sie 8 łączników na 1 m. Dobór ilości i rodzaju łączników należy powierzyć projektantowi.najczęściej dla różnych wysokości budynków ich ilość wynosi 6-8 szt. dla budynków o wysokości 13 do 8 m, 8-10 szt. dla budynków o wysokości 8-20 m, szt. dla budynków o wysokości powyżej 20 m. W obrębie narożników budynku płyty mocuje się co 25 cm w jednej linii pionowej. 11 Szlifowanie: Gdy klej zwiąże, niewielkie nierównosci płyt można zeszlifować papierem ściernym dla uzyskania równej powierzchni. 12 Warstwa zbrojąca przy narożach otworów: Warstwę zbrojącą wykonuje się zazwyczaj po upływie 2 dni od przyklejenia termoizolacji przy bezdeszczowej pogodzie i temperaturze powietrza +5 C +25 C. Narożniki otworów wzmacniamy dodatkowymi pasami z siatki (o wymiarach około cm pod kątem 45 do poziomu). Na krawędziach otworów montujemy narożniki aluminiowe. 14 Na powierzchnię płyt z wełny mineralnej nakładamy pionowymi pasami klej szpachlowy, a następnie wtapiamy siatkę z włókna szklanego. Pasy siatki powinny byc ułożone z zakładem min. 10 cm. Wyrównujemy powierzchnię świeżą zaprawą klejącą tak, by siatka została całkowicie w niej zatopiona. 15 Nierówności powierzchni warstwy zbrojącej należy wyrównać (zeszlifować papierem ściernym) po całkowitym jej związaniu najwcześniej po upływie 3 dni od wykonania tej warstwy. 16 Dobrze związane i suche podłoże można zabezpieczyć płynem gruntującym zgodnie z technologią producenta gruntu. 17 Do wykonania wypraw tynkarskich na wełnie mineralnej należy używać cienkowarstwowych tynków mineralnych, silikatowych lub silikonowych. 15

16 Ściany warstwowe ISOVER Multimax 30 (λ D = 0,030 W/mK) Płyty z wełny mineralnej otrzymanej z włókien szklanych o najlepszym współczynniku przewodzenia ciepła λ (lambda). Dzięki doskonałym parametrom termicznym (niska lambda) pozwala maksymalnie wykorzystać dostępną dla izolacji przestrzeń ISOVER Multimax 30 łączy w sobie najważniejsze cechy materiałów izolacyjnych z wełny mineralnej: - niski współczynnik przewodzenia ciepła - materiał niepalny - niski opór dyfuzyjny pary wodnej - elastyczna struktura ISOVER Multimax 30 Wymiary Grubość R m 2 /opak D 1200x ,96 1, x ,92 1, x ,60 3, x ,72 5,00 Na życzenie Klienta po uzgodnieniu z Saint-Gobain Construction Products Polska Sp. z o.o. dostępne są wyroby o innych wymiarach traktowane jako produkty niestandardowe. Panel-Płyta Plus (λ D = 0,035 W/mK) Płyta z wełny mineralnej otrzymanej z włókien szklanych pokryta jednostronnie wzmocnionym welonem szklanym, prosty w montażu materiał termoizolacyjny, lekki i sprężysty, jednocześnie wykazujący odpowiednią sztywność w przegrodach pionowych. Warstwa welonu szklanego podnosi właściwości hydrofobowe materiału izolacyjnego oraz pełni rolę wiatroizolacji. 35 Wymiary Panel-Płyta Plus Grubość m 2 /opak R D 600x ,64 2,25 600x ,20 2,85 600x ,76 3,40 600x ,32 4,25 600x ,88 5,10 600x ,88 5,70 16

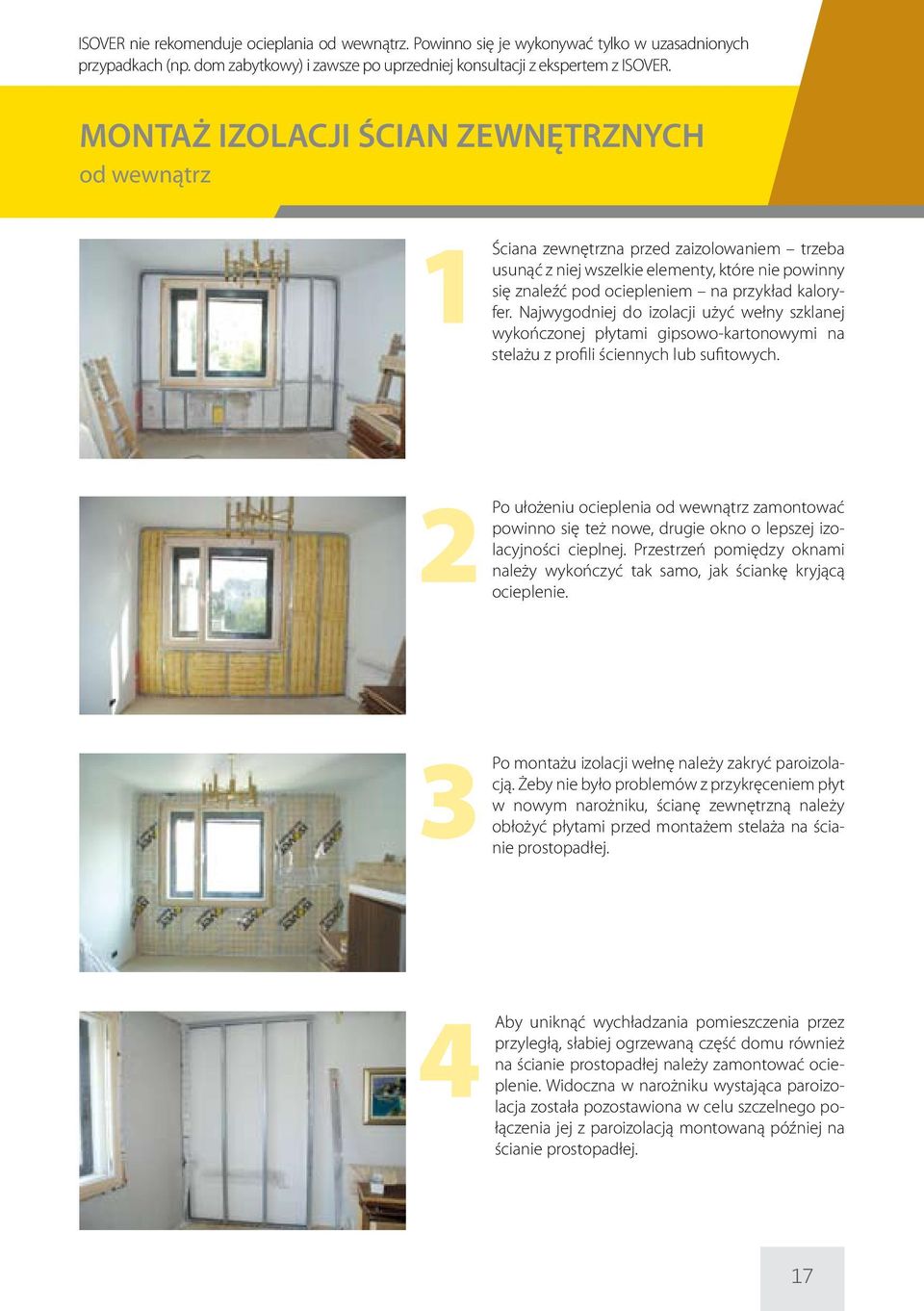

17 ISOVER nie rekomenduje ocieplania od wewnątrz. Powinno się je wykonywać tylko w uzasadnionych przypadkach (np. dom zabytkowy) i zawsze po uprzedniej konsultacji z ekspertem z ISOVER. MONTAŻ IZOLACJI ŚCIAN ZEWNĘTRZNYCH od wewnątrz 1 Ściana zewnętrzna przed zaizolowaniem trzeba usunąć z niej wszelkie elementy, które nie powinny się znaleźć pod ociepleniem na przykład kaloryfer. Najwygodniej do izolacji użyć wełny szklanej wykończonej płytami gipsowo-kartonowymi na stelażu z profili ściennych lub sufitowych. 2 Po ułożeniu ocieplenia od wewnątrz zamontować powinno się też nowe, drugie okno o lepszej izolacyjności cieplnej. Przestrzeń pomiędzy oknami należy wykończyć tak samo, jak ściankę kryjącą ocieplenie. 3 Po montażu izolacji wełnę należy zakryć paroizolacją. Żeby nie było problemów z przykręceniem płyt w nowym narożniku, ścianę zewnętrzną należy obłożyć płytami przed montażem stelaża na ścianie prostopadłej. 4 Aby uniknąć wychładzania pomieszczenia przez przyległą, słabiej ogrzewaną część domu również na ścianie prostopadłej należy zamontować ocieplenie. Widoczna w narożniku wystająca paroizolacja została pozostawiona w celu szczelnego połączenia jej z paroizolacją montowaną później na ścianie prostopadłej. 17

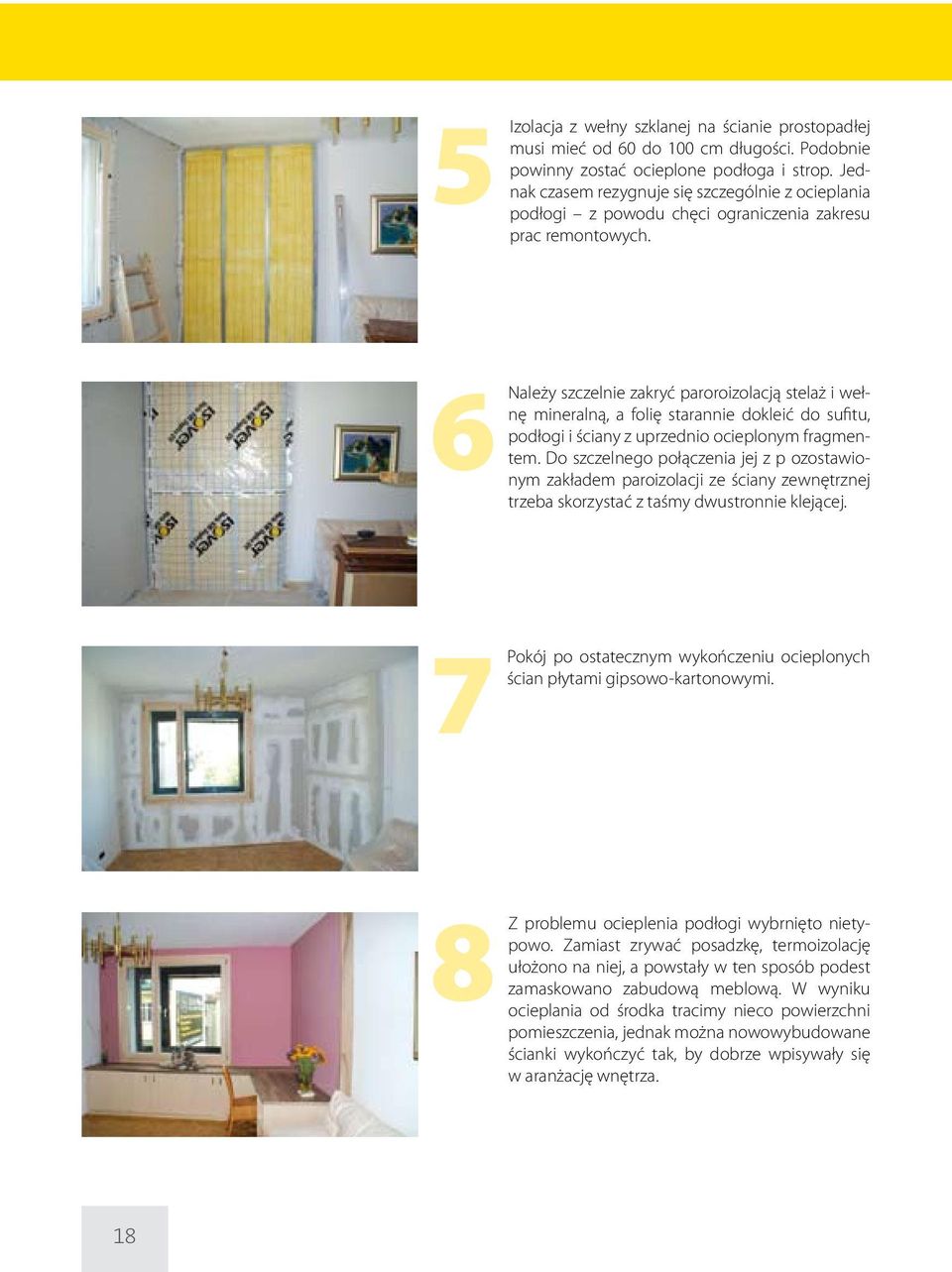

18 5 Izolacja z wełny szklanej na ścianie prostopadłej musi mieć od 60 do 100 cm długości. Podobnie powinny zostać ocieplone podłoga i strop. Jednak czasem rezygnuje się szczególnie z ocieplania podłogi z powodu chęci ograniczenia zakresu prac remontowych. 6 Należy szczelnie zakryć paroroizolacją stelaż i wełnę mineralną, a folię starannie dokleić do sufitu, podłogi i ściany z uprzednio ocieplonym fragmentem. Do szczelnego połączenia jej z p ozostawionym zakładem paroizolacji ze ściany zewnętrznej trzeba skorzystać z taśmy dwustronnie klejącej. 7 Pokój po ostatecznym wykończeniu ocieplonych ścian płytami gipsowo-kartonowymi. 8 Z problemu ocieplenia podłogi wybrnięto nietypowo. Zamiast zrywać posadzkę, termoizolację ułożono na niej, a powstały w ten sposób podest zamaskowano zabudową meblową. W wyniku ocieplania od środka tracimy nieco powierzchni pomieszczenia, jednak można nowowybudowane ścianki wykończyć tak, by dobrze wpisywały się w aranżację wnętrza. 18

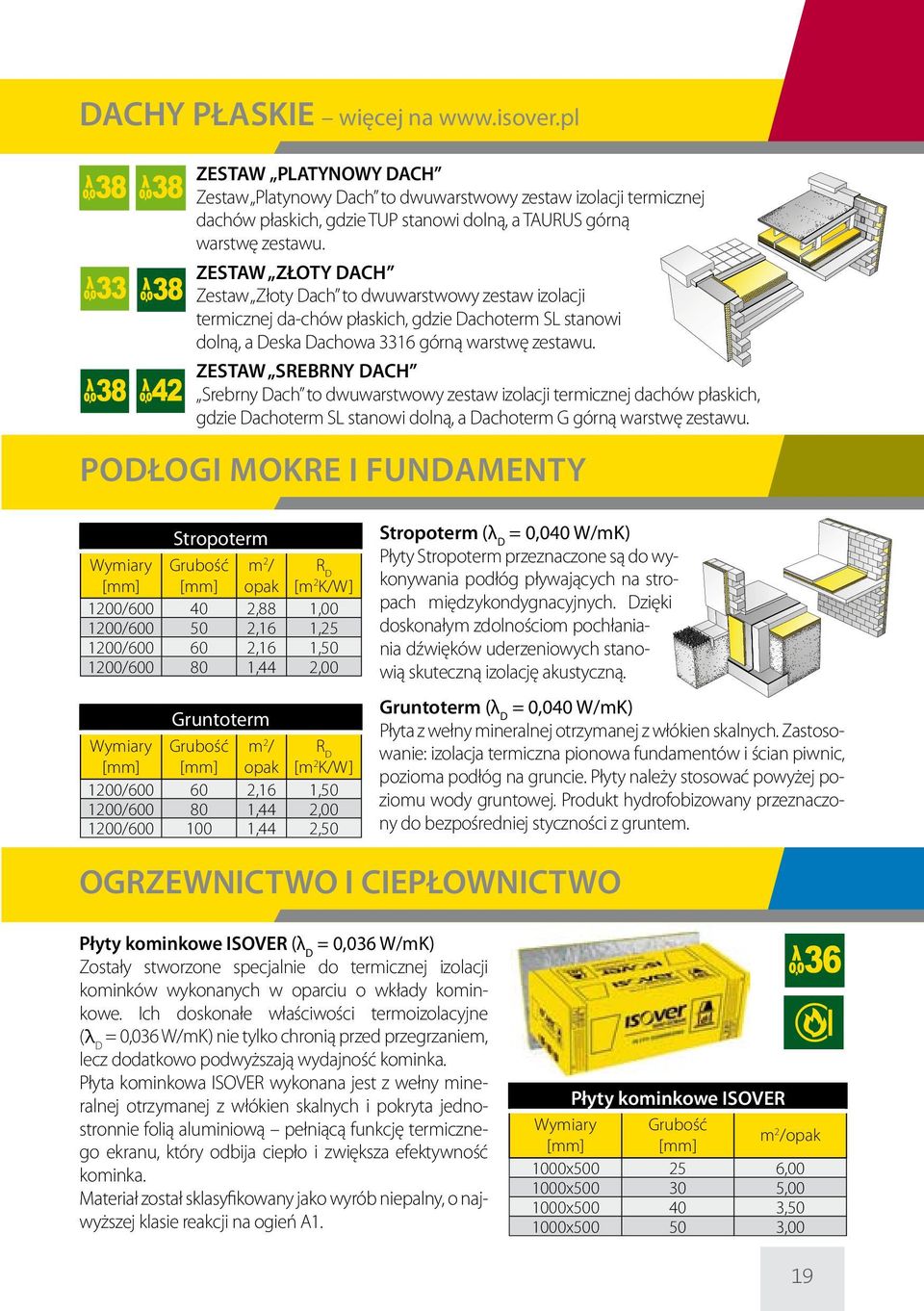

19 DACHY PŁASKIE więcej na ZESTAW PLATYNOWY DACH Zestaw Platynowy Dach to dwuwarstwowy zestaw izolacji termicznej dachów płaskich, gdzie TUP stanowi dolną, a TAURUS górną warstwę zestawu. ZESTAW ZŁOTY DACH Zestaw Złoty Dach to dwuwarstwowy zestaw izolacji termicznej da-chów płaskich, gdzie Dachoterm SL stanowi dolną, a Deska Dachowa 3316 górną warstwę zestawu. ZESTAW SREBRNY DACH Srebrny Dach to dwuwarstwowy zestaw izolacji termicznej dachów płaskich, gdzie Dachoterm SL stanowi dolną, a Dachoterm G górną warstwę zestawu. Podłogi mokre i fundamenty Stropoterm Wymiary Grubość m 2 / opak R D 1200/ ,88 1, / ,16 1, / ,16 1, / ,44 2,00 Gruntoterm Wymiary Grubość m 2 / opak R D 1200/ ,16 1, / ,44 2, / ,44 2,50 Stropoterm (λ D = 0,040 W/mK) Płyty Stropoterm przeznaczone są do wykonywania podłóg pływających na stropach międzykondygnacyjnych. Dzięki doskonałym zdolnościom pochłaniania dźwięków uderzeniowych stanowią skuteczną izolację akustyczną. Gruntoterm (λ D = 0,040 W/mK) Płyta z wełny mineralnej otrzymanej z włókien skalnych. Zastosowanie: izolacja termiczna pionowa fundamentów i ścian piwnic, pozioma podłóg na gruncie. Płyty należy stosować powyżej poziomu wody gruntowej. Produkt hydrofobizowany przeznaczony do bezpośredniej styczności z gruntem. OGRZEWNICTWO I CIEPŁOWNICTWO Płyty kominkowe ISOVER (λ D = 0,036 W/mK) Zostały stworzone specjalnie do termicznej izolacji kominków wykonanych w oparciu o wkłady kominkowe. Ich doskonałe właściwości termoizolacyjne (λ D = 0,036 W/mK) nie tylko chronią przed przegrzaniem, lecz dodatkowo podwyższają wydajność kominka. Płyta kominkowa ISOVER wykonana jest z wełny mineralnej otrzymanej z włókien skalnych i pokryta jednostronnie folią aluminiową pełniącą funkcję termicznego ekranu, który odbija ciepło i zwiększa efektywność kominka. Materiał został sklasyfikowany jako wyrób niepalny, o najwyższej klasie reakcji na ogień A1. Płyty kominkowe ISOVER Wymiary Grubość m 2 /opak 1000x , x , x , x ,00 19

20 GDZIE KUPIĆ? kliknij region i wybierz dystrybutora Na znajdziesz również: Kalkulator oszczędności Sprawdź, ile możesz zaoszczędzić! ISOVER Multimax30 Siła innowacji. Najniższa λ na rynku! Najlepsze izolacje Ta wartość procentuje. Kalkulator izolacji technicznych Dla projektantów. Kalkulator cieplno-wilgotnościowy Dla projektantów. Saint-Gobain Construction Products Polska Sp. z o.o Gliwice, ul. Okrężna 16 tel. (032) fax (032) Biuro Doradztwa Technicznego: (pon. pt. w godz )
