1 CADA CASA SP. Z O. O. właściciel innowacyjnego systemu GREMAGOR

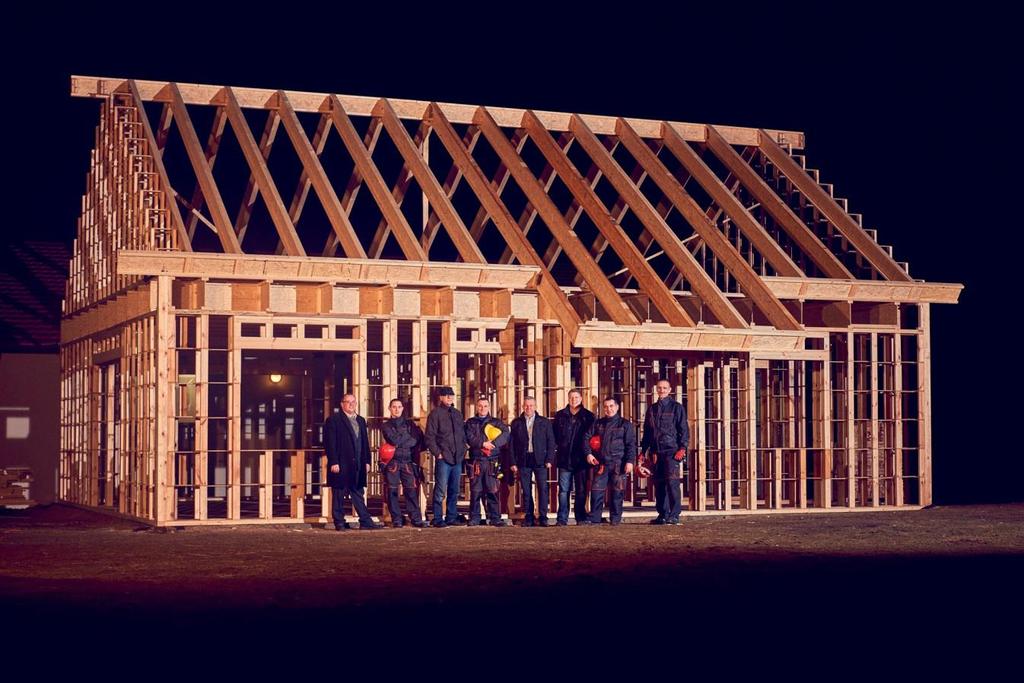

2 Uwaga każdy Stan GreMagor stanowi osobną pozycję cenową. Ceny mogą ulec zmianie precyzyjna kalkulacja jest dokonywana na podstawie projektu architektonicznego, zaadoptowanego do systemu GreMagor. Szacowany poziom dokładności około +- 15%. Ceny zależą m.in.: - od aktualnych cen drewna, obecny szacunek wykonano dla parametrów drewna C24 certyfikowanych CE - grubości i gęstości stropów w zależności od wyliczeń statyczno-wytrzymałościowych - rodzaju wypełnienia termoizolacją - rodzaju materiałów dla budowy przegród (np. producent płyt konstrukcyjnych, typ płyt konstrukcyjnych OSB) - stawki VAT 23% Przyjęty wariant: konstrukcja będzie posadowiona na ścianach fundamentowych (nie wliczono w cenę), na których będzie zastosowany system GreMagor w połączeniu ze stropem z dwuteowników. Takie rozwiązanie zapewni pasywne odgrodzenie termiczne od fundamentu. Założenia: Obraz 1 Źródło: opracowanie własne

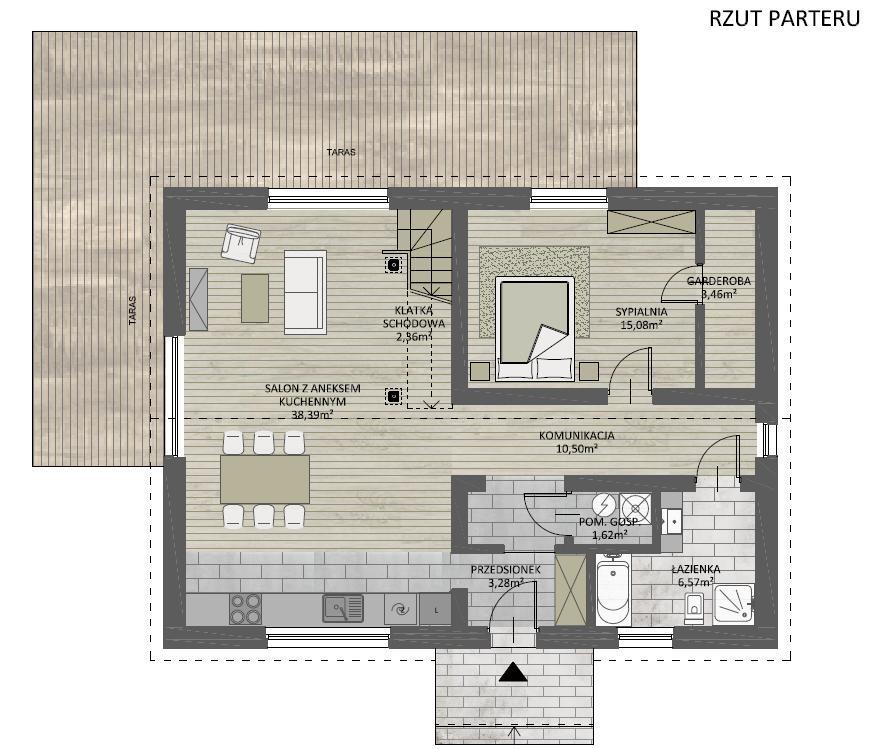

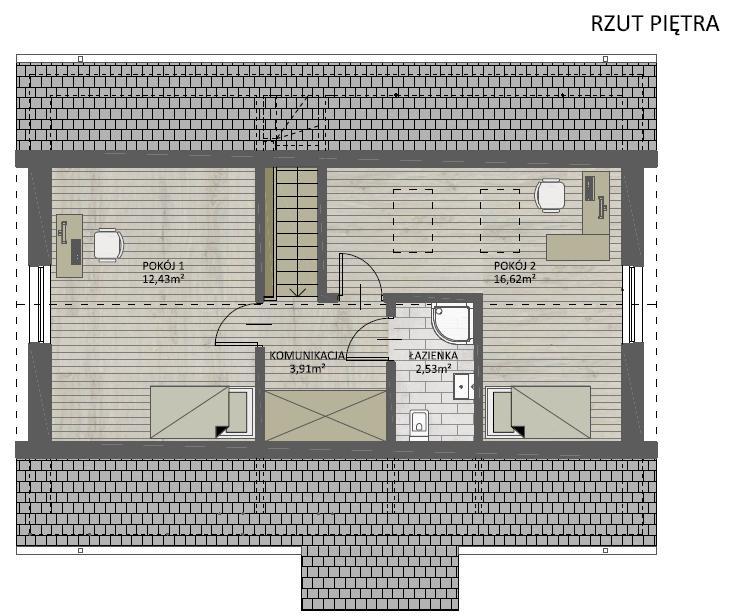

3 Obraz 2 Źródło: opracowanie własne Obraz 3 Źródło: opracowanie własne

4 Stan GreMagor A Szkielet Montaż nie wliczony w cenę. Szacowany koszt montażu: około 6500 zł brutto. Szacowana cena: PLN brutto A. Konstrukcja (ściany zewnętrzne) 1. Konstrukcja w systemie GreMagor grubość standardowa 320 mm. B. Ściany wewnętrzne 1. Konstrukcja w systemie GreMagor 230 mm. C. Ściany działowe 1. Konstrukcja w systemie GreMagor 90 mm. D. Strop* 1. Płyta konstrukcyjna 15 mm. 2. Belki dwuteowe Steico 300 mm. E. Konstrukcja dachu 1. Konstrukcja z belek dwuteowych Steico 300 mm. * w tym strop na fundamencie, celem termicznego odgrodzenia pasywnego od gruntu Opcjonalnie: Za dopłatą płyta konstrukcyjna na podłogę na płycie fundamentowej (spod, góra) oraz góra parteru dopłata PLN brutto. Stan GreMagor B Stan surowy + Szacowana cena: PLN brutto Montaż nie wliczony w cenę. Szacowany koszt montażu: około zł brutto. A. Konstrukcja (ściany zewnętrzne) 1. Płyta konstrukcyjna z pióro wpustem 12 mm. 2. Konstrukcja w systemie GreMagor mm. 3. Izolacja termiczna (wełna mineralna)*. 4. Płyta izolacyjna Steico Protect - 40 mm. * zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla paroprzepuszczalności, akumulacji cieplnej B. Ściany wewnętrzne 1. Płyta konstrukcyjna 12 mm. 2. Konstrukcja w systemie GreMagor 230 mm. 3. Izolacja akustyczna (wełna mineralna). 4. Płyta konstrukcyjna 12 mm. C. Ściany działowe poszycie zgodnie z przeznaczeniem 1. Płyta akustyczna 8 mm. 2. Konstrukcja w systemie GreMagor 90 mm. 3. Izolacja akustyczna (wełna mineralna). 4. Płyta akustyczna 8 mm. D. Strop nad parterem 1. Płyta konstrukcyjna 15 mm. 2. Belki dwuteowe Steico 300 mm. 3. Izolacja akustyczna (wełna mineralna).

5 4. Płyta konstrukcyjna 10 mm. CADA CASA SP. Z O.O. SYSTEM GREMAGOR E. Strop nad fundamentem 5. Płyta konstrukcyjna 15 mm. 6. Belki dwuteowe Steico 300 mm. 7. Izolacja akustyczna (wełna mineralna)*. 8. Płyta konstrukcyjna 10 mm. * zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla paroprzepuszczalności, akumulacji cieplnej F. Konstrukcja dachu (płatwiowo-kleszczowy) 1. Płyta konstrukcyjna 12 mm. 2. Konstrukcja z belek dwuteowych Steico 300 mm. 3. Izolacja termiczna (wełna mineralna). 4. Płyta konstrukcyjna typu MFP 12 mm 5. Membrana dachowa. 6. Kontrłaty 25 x 55 mm. 7. Łaty dachowe 60 x 50 mm. 8. Pokrycie dachowe do uzgodnienia (nie wliczone w cenę, cena ostateczna do uzgodnienia względem rodzaju pokrycia dachowego) Okna i drzwi zewnętrzne zgodne z parametrami budynku energooszczędnego, montowane w termoizolacji (do wyceny indywidualnej, nie wliczono w cenę). Szczegółowy opis przygotowania i składu Stanu GreMagor B (konstrukcja pod dom pasywny): 1. Posadowienie ramy dolnej (podwaliny) na wykonanych przez Inwestora fundamentach (np. wylewka betonowa z rozproszonym zbrojeniem pod lekkie konstrukcje nie wliczona w cenę). Rama dolna wykonana z drewna klejonego warstwowo z fornirów - LVL. Przekroje belek nośnych o rozmiarach 60 x 60 mm. Rama ułożona na folii izolacyjnej i mocowana kotwami do fundamentu. Rozstaw kotew mocujących maksymalnie 1200 mm na odcinkach prostych i 800 mm przy narożnikach. 2. Układanie konstrukcji podłogi parteru w systemie GreMagor. Konstrukcja podłogi parteru, układana na kompletnej powierzchni gabarytów zewnętrznych budowli. Materiał konstrukcyjny stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje podłogi na grubość 261 mm. Poszyciem zewnętrznym konstrukcji jest płyta cementowo-drzazgowa Cetris Basic z pióro-wpustem o grubości 12 mm. Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 15 mm i płyta podłogowa Steico Therm 30 mm. Plyta Steico Therm, ułożona na powierzchni gabarytów wewnętrznych pomieszczeń. 3. Układanie konstrukcji ścian zewnętrznych w systemie GreMagor. Konstrukcja ścian zewnętrznych o grubości 320 mm, składana do wysokości 2700 mm. Nadproża dostosowane standardowo do montażu rolet ocieplanych, o szerokości skrzynek 240 mm. Jako materiał termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje ścian zewnętrznych na grubość 320 mm co stanowi około 95% objętości całej ściany. Poszyciem zewnętrznym konstrukcji jest płyta Steico Protect z pióro-wpustem o grubości 40 mm. Płyta Steico Protect ze względu na swoje parametry stanowi dodatkowa termoizolacje. Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 12 mm. Na poszyciu wewnętrznym zamocowany może być stelaż (w cenie) o grubości 45 mm dla końcowego poszycia wewnętrznego. Celem jest uzyskanie miejsca dla instalacji elektrycznej i wodociągowej, bez ingerencji w konstrukcję ściany nośnej. Taka konstrukcja jest gotowa do posadowienia poszycia wewnętrznego z płyty gipsowej ogniochronnej (nie wliczono w cenę), która może być szpachlowana i przygotowana do malowania (nie wliczono w cenę). 4. Układanie konstrukcji ścian wewnętrznych w systemie GreMagor. Konstrukcja ścian wewnętrznych o grubości 230 mm, składana do wysokości 2700 mm. Jako materiał dla wypełnienia ścian, zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 140 mm co stanowi około 61% objętości całej ściany. Poszyciem obostronnym jest płyta konstrukcyjna MFP 8 mm z pióro-wpustem. Za dopłatą

6 może być zamontowana płyta gipsowa ogniochronna, która może być szpachlowana i przygotowana do malowania. 5. Układanie konstrukcji ścian działowych w systemie GreMagor. Konstrukcja ścian działowych o grubości 90 mm, składana do wysokości 2700 mm. Jako materiał dla wypełnienia ścian, zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 90 mm co stanowi około 92% objętości całej ściany (dobre wyciszenie). Za dopłatą możliwe jest poszycie obostronne płytą gipsowo-wiórową 12,5 mm. W łazienkach poszycie ścian stanowić może płyta gipsowa GKBI. 6. Układanie konstrukcji stropu w systemie GreMagor. Konstrukcja stropu układana na kompletnej powierzchni gabarytów zewnętrznych budowli, zgodnie z metoda platformową. Materiał konstrukcyjny stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje stropu na grubość 261 mm. Poszycie dolne konstrukcji stanowi płyta OSB-III. Poszycie górne konstrukcji stanowi płyta konstrukcyjna MFP z pióro-wpustem o grubości około 15 mm. 8. Montaż konstrukcji dachu krokwiowo-kleszczowego w systemie GreMagor, zgodnie z projektem konstrukcyjnym. Materiał konstrukcyjny stanowią belki dwuteowe dachowe Steico Joist 300 mm, drewno konstrukcyjne i drewno klejone warstwowo z fornirów -LVL. Jako materiał termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje dachu na grubość 300 mm. Poszyciem zewnętrznym połaci dachowej jest płyta Steico Uniwersal 40 mm z pióro-wpustem. Kontrłaty dachowe o wymiarach 25 x 55 mm i łaty o wymiarach 60 x 50 mm. Suszone, gładko cięte, impregnowane. Pokrycie z blacho-dachówki pod przewidziany przez Inwestora montaż paneli fotowoltaicznych (panele i blachodachówka nie wliczone w cenę). Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 12 mm. 9. Montaż okien z roletami elektrycznymi i drzwi zewnętrznych (nie wliczone w cenę do wyceny indywidualnej) w systemie GreMagor. Parametry Uw maksymalnie 0,8 dla drzwi i okien. Okna z trzema szybami. Ramy okienne i drzwiowe, montowane i osadzone w izolacji termicznej ścian. Podparapetniki dwustronne o parametrach lambda 0,025W/mK. Parapety wewnętrzne i zewnętrzne z tworzywa sztucznego. Propozycje: A. Proponowana instalacja grzewcza w technologii na podczerwień, do wyceny indywidualnej (jeśli planowana dotacja pod NF15 lub NF40 wymagane jest zasilanie energią odnawialną, np. poprzez fotowoltaikę). B. Ewentualne balkony, tarasy jako konstrukcja metalowa. Aby zachować pasywność konstrukcji, montowane osobno jako oddzielne elementy konstrukcji (do wyceny jako osobny parametr) wymagane rozdzielnie przy konstrukcjach pasywnych (aby nie stanowiły mostka termicznego). C. Zastosowanie droższej, ale o doskonałych parametrach cieplnych wełny drzewnej Steico Flex ( Wszystkie materiały użyte do budowy, posiadają wymagane certyfikaty jakościowe. Drewno konstrukcyjne C24 z certyfikatem CE. Powyższa oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu art.66 1 kodeksu cywilnego oraz innych właściwych przepisów prawnych.
