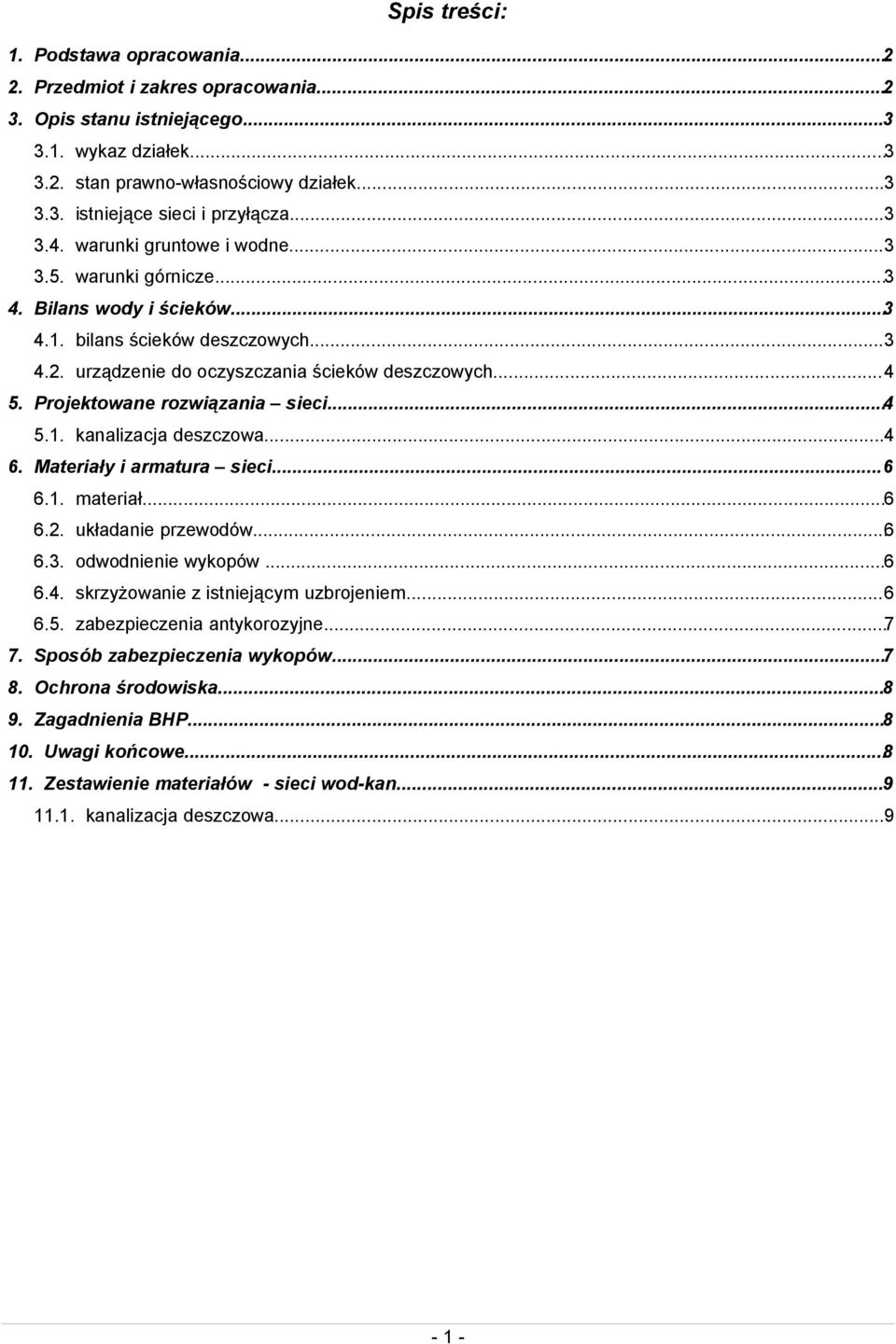

1 Spis treści: 1. Podstawa opracowania Przedmiot i zakres opracowania Opis stanu istniejącego wykaz działek stan prawno-własnościowy działek istniejące sieci i przyłącza warunki gruntowe i wodne warunki górnicze Bilans wody i ścieków bilans ścieków deszczowych urządzenie do oczyszczania ścieków deszczowych Projektowane rozwiązania sieci kanalizacja deszczowa Materiały i armatura sieci materiał układanie przewodów odwodnienie wykopów skrzyżowanie z istniejącym uzbrojeniem zabezpieczenia antykorozyjne Sposób zabezpieczenia wykopów Ochrona środowiska Zagadnienia BHP Uwagi końcowe Zestawienie materiałów - sieci wod-kan kanalizacja deszczowa

2 Załączniki: lp nazwa 1. Oświadczenie projektanta i sprawdzającego 2. Kserokopia uprawnień projektanta i sprawdzającego 3. Zaświadczenie o przynależności do Izby Inżynierów 4. Warunki techniczne 5. ZUD 6. Karta katalogowa separatora koalescencyjnego 7. Karta katalogowa przykładowej studzienki kanalizacyjnej DN Karta katalogowa przykładowej studzienki kaskadowej kanalizacyjnej DN Karta katalogowa wpustu ulicznego 10. Sposób zabezpieczenia istniejącego uzbrojenia na czas budowy Część rysunkowa: lp nazwa rysunku uwagi 1. Plan sytuacyjny sieć kanalizacji deszczowej 2. Profile sieć kanalizacji deszczowej 1. Podstawa opracowania - umowa z Inwestorem nr IIM.II / mapa zaktualizowana do celów projektowych w skali 1:500 z dn nr KERG / decyzja o warunkach zabudowy i zagospodarowania terenu nr 48/06 z uzgodnienia z Inwestorem oraz zalecenia przedstawicieli Inwestora, - postanowienie Dyrektora WUG w Katowicach l.dz. AD-0180/0173/06/0546/TP z warunki techniczne - dokumentacja badań geotechnicznych, - podkłady architektoniczno-budowlane, - uzgodnienia z Projektantami - Autorami opracowań projektowych (realizowanych równolegle) - obowiązujące normy i wytyczne projektowania w zakresie sieci i instalacji wod-kan, 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy : - sieci kanalizacji deszczowej na potrzeby nowo projektowanego parkingu przy ul. Strażackiej w Mysłowicach Zakres opracowania obejmuje następujące instalacje ułożone na terenie (liniowe): - 2 -

3 - sieć kanalizacji deszczowej Zakres opracowania nie obejmuje: - wewnętrznych instalacji wod-kan 3. Opis stanu istniejącego 3.1. wykaz działek Usytuowanie garaży wraz z infrastrukturą działki nr.1067/76, 1161/76 Droga dojazdowa działka nr.1159/ stan prawno-własnościowy działek Projektowana inwestycja będzie realizowana na działce Inwestora. Granice i zakres terenu objętego projektem Lp. Nr działki Właściciel Uwagi /76 Gmina Miasta Mysłowice /76 Gmina Miasta Mysłowice /75 Gmina miasta Mysłowice Zespół Szkół Specjalnych im. Janusza Korczaka w Mysłowicach istniejące sieci i przyłącza W stanie istniejącym teren posiada następujące uzbrojenie: - kolektor kanalizacji ogólnospławnej Ø 300 w ul. Strażackiej,na działce 1161/ i 1067/76, oraz kolektor Ø 500 na działce 1159/75. - kable elektroenergetyczne niskiego napięcia na działce 179/79 (w chodniku ulicy Strażackiej) oraz wzdłuż południowej granicy działki 1068/76. - sieć kabli teletechnicznych na działce 179/79 (w chodniku ulicy Strażackiej) oraz wzdłuż południowej granicy działki 1068/76, jak również wzdłuż północnej granicy działki 1159/75. - wodociąg Ø 225 PE na działce 179/79 (w chodniku ulicy Strażackiej), wodociąg Ø 80 wzdłuż północnej granicy działki 1159/75, oraz na działce 1067/76 wzdłuż południowej granicy działki 1068/76. Na działce 1067/76 przy zachodniej granicy na styku z działką 179/79 znajduje się studnia wodomierzowa. - gazociąg niskoprężny stalowy Ø 150na działce 179/79 wzdłuż zachodniego chodnika ulicy Strażackiej, oraz PE Ø 63 na działce 1159/75 przy północnej granicy na styku z działką 1261/34. W bezpośrednim sąsiedztwie terenu inwestycji znajduje się: kable elektroenergetyczne wysokiego i niskiego napięcia na działce 1261/34, 1255/34, 1188/75, 1262/34, 1226/ /69. gazociąg niskoprężny PE Ø 160 na działce 799/151 wzdłuż zachodniego chodnika ulicy Strażackiej, oraz PE Ø 90 na działce 1261/34 na styku z działką 1159/ warunki gruntowe i wodne Na podstawie opracowanej dla w/w inwestycji dokumentacji badań geotechnicznych przyjęto pierwszą - 3 -

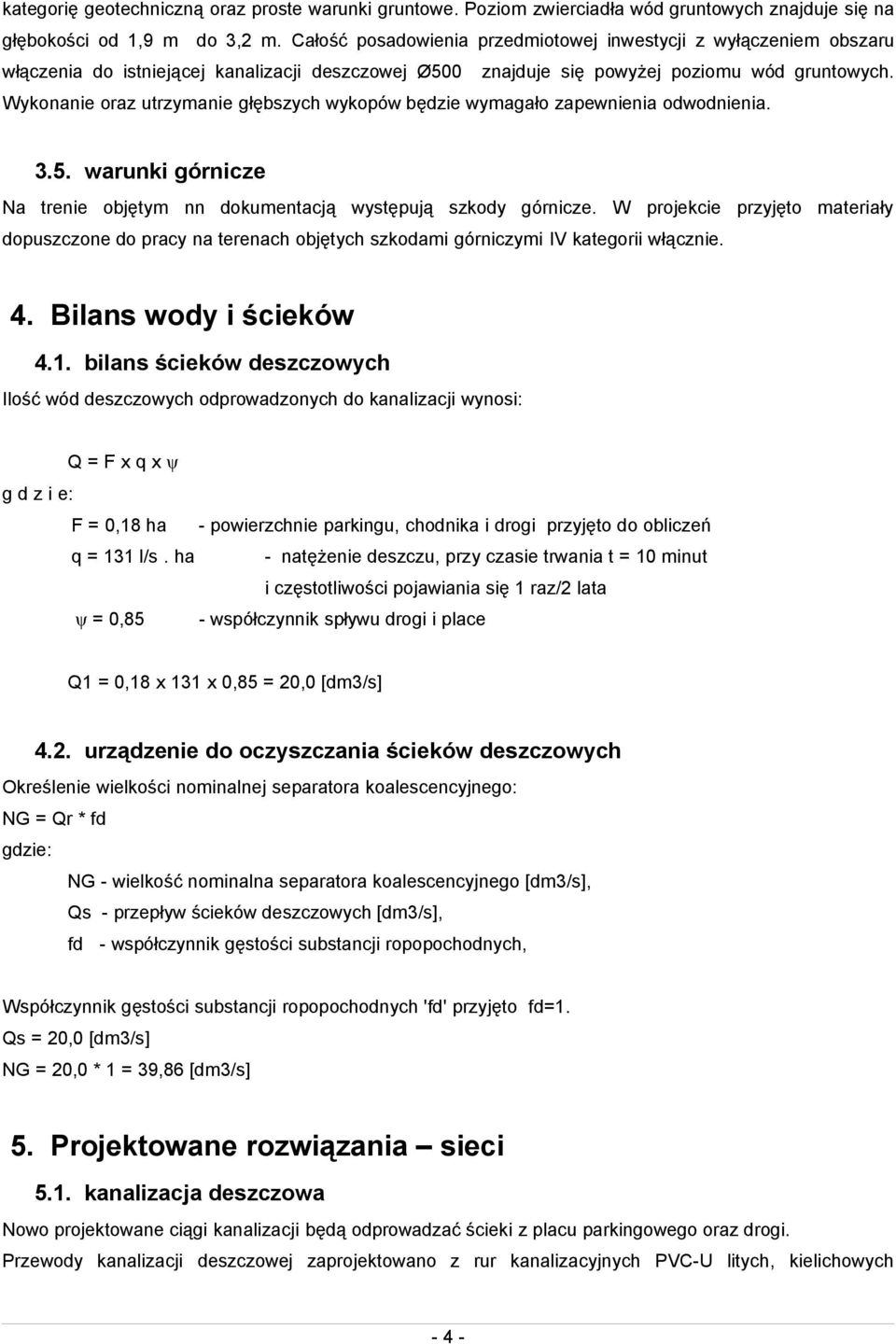

4 kategorię geotechniczną oraz proste warunki gruntowe. Poziom zwierciadła wód gruntowych znajduje się na głębokości od 1,9 m do 3,2 m. Całość posadowienia przedmiotowej inwestycji z wyłączeniem obszaru włączenia do istniejącej kanalizacji deszczowej Ø500 znajduje się powyżej poziomu wód gruntowych. Wykonanie oraz utrzymanie głębszych wykopów będzie wymagało zapewnienia odwodnienia warunki górnicze Na trenie objętym nn dokumentacją występują szkody górnicze. W projekcie przyjęto materiały dopuszczone do pracy na terenach objętych szkodami górniczymi IV kategorii włącznie. 4. Bilans wody i ścieków 4.1. bilans ścieków deszczowych Ilość wód deszczowych odprowadzonych do kanalizacji wynosi: Q = F x q x ψ g d z i e: F = 0,18 ha - powierzchnie parkingu, chodnika i drogi przyjęto do obliczeń q = 131 l/s. ha - natężenie deszczu, przy czasie trwania t = 10 minut i częstotliwości pojawiania się 1 raz/2 lata ψ = 0,85 - współczynnik spływu drogi i place Q1 = 0,18 x 131 x 0,85 = 20,0 [dm3/s] 4.2. urządzenie do oczyszczania ścieków deszczowych Określenie wielkości nominalnej separatora koalescencyjnego: NG = Qr * fd gdzie: NG - wielkość nominalna separatora koalescencyjnego [dm3/s], Qs - przepływ ścieków deszczowych [dm3/s], fd - współczynnik gęstości substancji ropopochodnych, Współczynnik gęstości substancji ropopochodnych 'fd' przyjęto fd=1. Qs = 20,0 [dm3/s] NG = 20,0 * 1 = 39,86 [dm3/s] 5. Projektowane rozwiązania sieci 5.1. kanalizacja deszczowa Nowo projektowane ciągi kanalizacji będą odprowadzać ścieki z placu parkingowego oraz drogi. Przewody kanalizacji deszczowej zaprojektowano z rur kanalizacyjnych PVC-U litych, kielichowych - 4 -

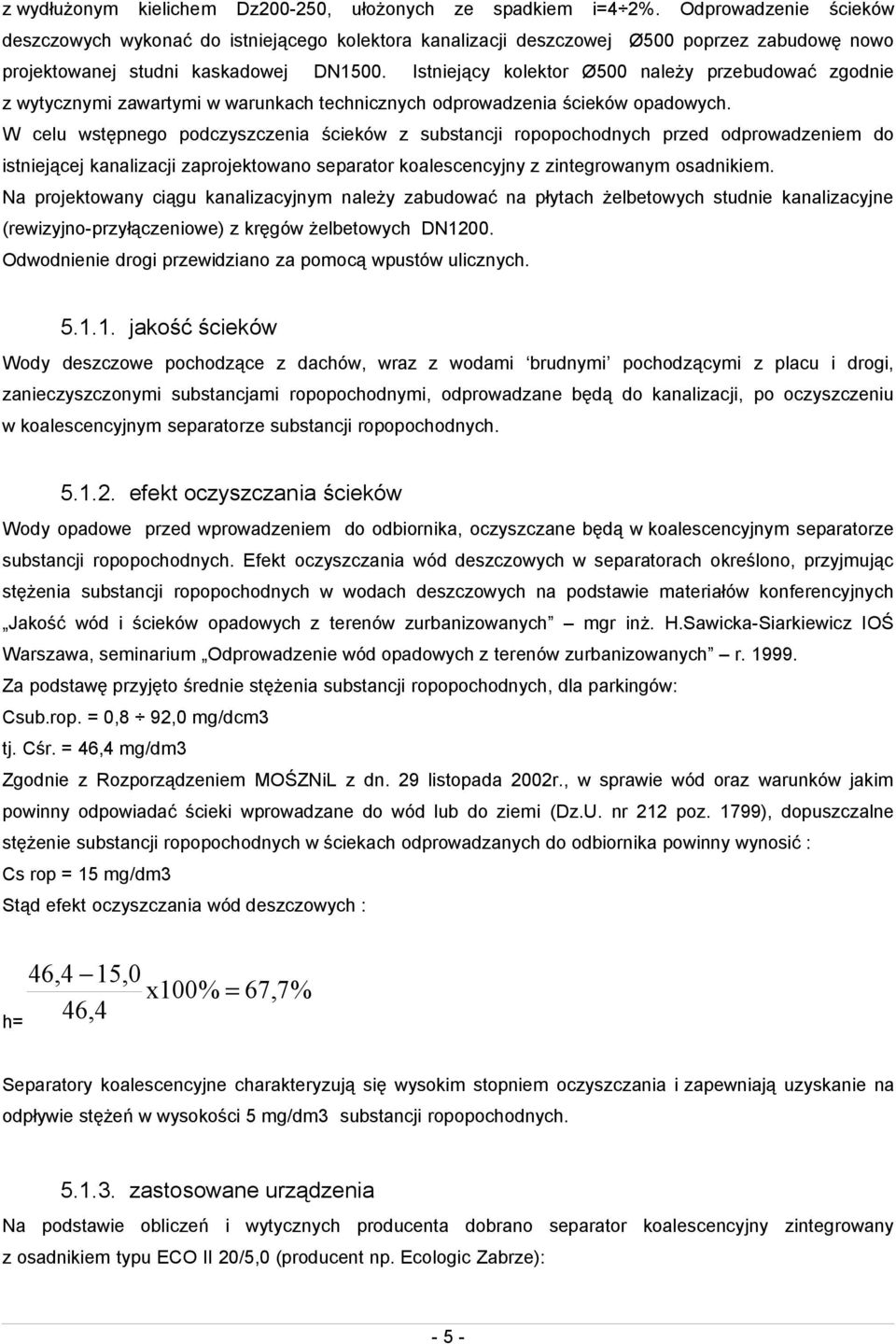

5 z wydłużonym kielichem Dz , ułożonych ze spadkiem i=4 2%. Odprowadzenie ścieków deszczowych wykonać do istniejącego kolektora kanalizacji deszczowej Ø500 poprzez zabudowę nowo projektowanej studni kaskadowej DN1500. Istniejący kolektor Ø500 należy przebudować zgodnie z wytycznymi zawartymi w warunkach technicznych odprowadzenia ścieków opadowych. W celu wstępnego podczyszczenia ścieków z substancji ropopochodnych przed odprowadzeniem do istniejącej kanalizacji zaprojektowano separator koalescencyjny z zintegrowanym osadnikiem. Na projektowany ciągu kanalizacyjnym należy zabudować na płytach żelbetowych studnie kanalizacyjne (rewizyjno-przyłączeniowe) z kręgów żelbetowych DN1200. Odwodnienie drogi przewidziano za pomocą wpustów ulicznych jakość ścieków Wody deszczowe pochodzące z dachów, wraz z wodami brudnymi pochodzącymi z placu i drogi, zanieczyszczonymi substancjami ropopochodnymi, odprowadzane będą do kanalizacji, po oczyszczeniu w koalescencyjnym separatorze substancji ropopochodnych efekt oczyszczania ścieków Wody opadowe przed wprowadzeniem do odbiornika, oczyszczane będą w koalescencyjnym separatorze substancji ropopochodnych. Efekt oczyszczania wód deszczowych w separatorach określono, przyjmując stężenia substancji ropopochodnych w wodach deszczowych na podstawie materiałów konferencyjnych Jakość wód i ścieków opadowych z terenów zurbanizowanych mgr inż. H.Sawicka-Siarkiewicz IOŚ Warszawa, seminarium Odprowadzenie wód opadowych z terenów zurbanizowanych r Za podstawę przyjęto średnie stężenia substancji ropopochodnych, dla parkingów: Csub.rop. = 0,8 92,0 mg/dcm3 tj. Cśr. = 46,4 mg/dm3 Zgodnie z Rozporządzeniem MOŚZNiL z dn. 29 listopada 2002r., w sprawie wód oraz warunków jakim powinny odpowiadać ścieki wprowadzane do wód lub do ziemi (Dz.U. nr 212 poz. 1799), dopuszczalne stężenie substancji ropopochodnych w ściekach odprowadzanych do odbiornika powinny wynosić : Cs rop = 15 mg/dm3 Stąd efekt oczyszczania wód deszczowych : h= 46,4 15,0 x100% = 67,7% 46,4 Separatory koalescencyjne charakteryzują się wysokim stopniem oczyszczania i zapewniają uzyskanie na odpływie stężeń w wysokości 5 mg/dm3 substancji ropopochodnych zastosowane urządzenia Na podstawie obliczeń i wytycznych producenta dobrano separator koalescencyjny zintegrowany z osadnikiem typu ECO II 20/5,0 (producent np. Ecologic Zabrze): - 5 -

6 - średnica 2740 [mm] - wysokość 2930[mm] - średnica dopływu 250[mm] - średnica odpływu 250[mm] - przepływ 20 [dm3/s] Separator zostanie zabudowany na odcinku D6-K1 na płycie fundamentowej z żelbetu o grubości ok.30 cm. Studzienka kontrolna Dk z pogłębionym dnem o ok. 0,30 m w stosunku do odpływu ścieków, zlokalizowana zostanie na odpływie z separatora. Studzienka ta służyć będzie do poboru próbek kontrolnych ścieków studzienka kontrolna Studzienka kontrolna z pogłębionym dnem o ok. 0,30 m w stosunku do odpływu ścieków, zlokalizowana zostanie na odpływie z separatora. Studzienka ta służyć będzie do poboru próbek kontrolnych ścieków. Lokalizację studzienki kontrolnej zaznaczono na planie sytuacyjnym odbiornik ścieków Jako odbiornik ścieków przewidziano istniejący kolektor Ø500 ułożony w działce nr 1159/75 6. Materiały i armatura sieci 6.1. materiał przewody grawitacyjne Kanalizację zaprojektowano z rur kielichowych PVC-U ze ścianka lita oraz wydłużonym kielichem SDR34 SN8 o średnicy Dz z pierścieniami uszczelniającymi producent : np. WAVIN Metalplast Buk. Uzbrojenie kanalizacji stanowić będą studzienki kanalizacyjne rewizyjno-połączeniowe o średnicy: - DN1200 mm z kręgów żelbetowych - DN1500 mm z kręgów żelbetowych (włączenie do istniejącego kolektora) wyposażone we włazy typu ciężkiego oraz wpusty uliczne. Dokładną lokalizację i typ studzienek wg. części rysunkowej i profili układanie przewodów Podczas prowadzenia robót na sieci wodociągowej należy zabezpieczyć ściany wykopu przed osunięciem. Rury układać na podsypce z piasku o grubości 30 cm, z podbiciem na całej długości i zasypywać piaskiem do wysokości 30 cm ponad wierzch rury. Obsypka rury musi być wolna od brył i kamieni. Zagęszczanie poszczególnych warstw i dalsza zasypka wg instrukcji producenta. Przy zagęszczaniu pierwszych warstw używać sprzętu lekkiego wibratory, ubijaki do 200kG. Współczynniki zagęszczenia winny wynosić wg PN-74/B minimum: dla warstwy o grubości do 1,0 m poniżej korony drogi 0,97-6 -

7 poniżej 0,95 Dokładną rzędną włączenia i spadek ustalić na montażu odwodnienie wykopów W przypadku pojawienia się wody gruntowej należy sączkami DN 100 sprowadzić ją do studni DN1200 z pompą i wypompować do najbliższego odbiornika po oczyszczeniu w piaskowniku skrzyżowanie z istniejącym uzbrojeniem Jeżeli na trasie zostanie napotkane uzbrojenie nie ujawnione w projekcie, należy zawiadomić o tym zainteresowaną instytucję i zabezpieczyć przewody wg ich wymogów. Nadzór nad pracami należy zlecić przedstawicielom właściciela sieci W przypadku naruszenia istniejącego uzbrojenia, koszty związane z odszkodowaniem i naprawą ponosi Inwestor Istniejące kable teletechniczne, energetyczne należy zabezpieczyć rurą dwudzielną z PE lub PVC bądz rurami Arota. Powyższe prace należy wykonać pod nadzorem ich właściciela W miejscach istn. uzbrojenia terenu, roboty ziemne prowadzić ręcznie z zachowaniem szczególnej ostrożności pod nadzorem właściciela sieci 6.5. zabezpieczenia antykorozyjne Zastosowane rury z tworzyw sztucznych nie wymagają dodatkowego zabezpieczenia. Zewnętrzną powierzchnię studzienek żelbetowych należy pomalować dwukrotnie abizolem. Armatura będzie zabezpieczona przez producenta. 7. Sposób zabezpieczenia wykopów Dla budowy sieci należy wykonać wykopy wąskoprzestrzenne, o ścianach pionowych zabezpieczonych wypraskami zakładanymi poziomo z rozporami. W obszarze wykonywania wykopów nie występują wody gruntowe. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: elektroenergetyczne, wodociągowe i kanalizacyjne powinno prowadzone w bezpiecznej odległości. Bezpieczną odległość wykonywania robót, ustala kierownik budowy w porozumieniu z właściwą jednostką, w której zarządzie lub użytkowaniu znajdują się te instalacje. Miejsca tych robót należy oznakować napisami ostrzegawczymi i ogrodzić. W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady, zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad, powinny znajdować się na wysokości 1,1 m nad terenem i w odległości nie mniejszej niż - 7 -

8 1 m od krawędzi wykopu. Niezależnie od ustawienia balustrad, w przypadkach uzasadnionych względami bezpieczeństwa wykop należy szczelnie przykryć, w sposób uniemożliwiający wpadnięcie do wykopu. Jeżeli teren, na którym są wykonywane roboty ziemne, nie może być ogrodzony, wykonawca robót powinien zapewnić stały jego dozór. Niedopuszczalne jest używanie elementów obudowy wykopu niezgodnie z przeznaczeniem. W czasie wykonywania koparka wykopów wąsko przestrzennych należy wykonywać obudowę wyłącznie z zabezpieczonej części wykopu lub zastosować obudowę prefabrykowaną, z użyciem wcześniej przewidzianych urządzeń mechanicznych. Jeżeli wykop osiągnie głębokość większą niż 1 m od poziomu terenu, należy wykonać zejście (wejście) do wykopu. Odległość pomiędzy zejściami (wejściami) do wykopu nie powinna przekraczać 20 m. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione. Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp. Jeżeli roboty odbywają się w wykopie wąskoprzestrzennym jednocześnie z transportem urobku, wykop przykrywa się szczelnym i wytrzymałym zabezpieczeniem. W czasie zasypywania obudowanych wykopów zabezpieczenie należy demontować od dna wykopu i stopniowo usuwać je, w miarę zasypywania wykopu. W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia się nawisów gruntu. Koparka w czasie pracy powinna być ustawiona w odległości od wykopu co najmniej 0,6 m poza granicą klina naturalnego odłamu gruntu. Przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznakować. Przebywanie osób pomiędzy ścianą wykopu a koparka, nawet w czasie postoju, jest zabronione. Przy wykonywaniu robót należy przestrzegać: - Dz. U. z dnia 19 marca 2003 r. - w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych - Warunków technicznych wykonania i odbioru robót budowlano-montażowych. Ministerstwo Budownictwa i PMB - Warunków technicznych wykonania i odbioru robót budowlano-montażowych, - BN-62/ Roboty Ziemne. Wykopy otwarte pod przewody wodociągowe i kanalizacyjne. Warunki techniczne wykonania 8. Ochrona środowiska Projektowane zagospodarowanie terenu, jak też projektowane rurociągi nie wpłyną negatywnie na istniejące warunki środowiskowe

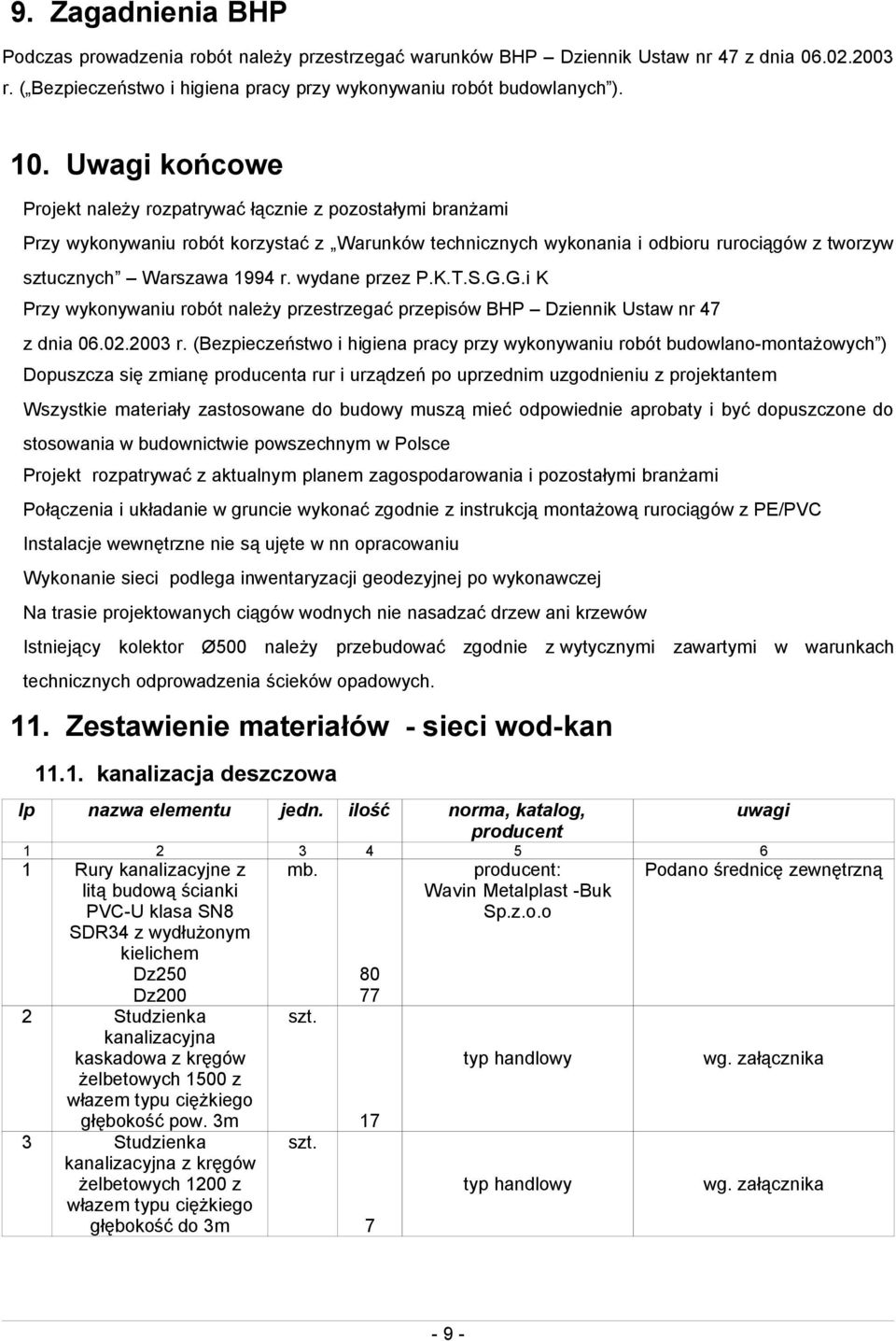

9 9. Zagadnienia BHP Podczas prowadzenia robót należy przestrzegać warunków BHP Dziennik Ustaw nr 47 z dnia r. ( Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlanych ). 10. Uwagi końcowe - Projekt należy rozpatrywać łącznie z pozostałymi branżami - Przy wykonywaniu robót korzystać z Warunków technicznych wykonania i odbioru rurociągów z tworzyw sztucznych Warszawa 1994 r. wydane przez P.K.T.S.G.G.i K - Przy wykonywaniu robót należy przestrzegać przepisów BHP Dziennik Ustaw nr 47 z dnia r. (Bezpieczeństwo i higiena pracy przy wykonywaniu robót budowlano-montażowych ) - Dopuszcza się zmianę producenta rur i urządzeń po uprzednim uzgodnieniu z projektantem - Wszystkie materiały zastosowane do budowy muszą mieć odpowiednie aprobaty i być dopuszczone do stosowania w budownictwie powszechnym w Polsce - Projekt rozpatrywać z aktualnym planem zagospodarowania i pozostałymi branżami - Połączenia i układanie w gruncie wykonać zgodnie z instrukcją montażową rurociągów z PE/PVC - Instalacje wewnętrzne nie są ujęte w nn opracowaniu - Wykonanie sieci podlega inwentaryzacji geodezyjnej po wykonawczej - Na trasie projektowanych ciągów wodnych nie nasadzać drzew ani krzewów - Istniejący kolektor Ø500 należy przebudować zgodnie z wytycznymi zawartymi w warunkach technicznych odprowadzenia ścieków opadowych. 11. Zestawienie materiałów - sieci wod-kan kanalizacja deszczowa lp nazwa elementu jedn. ilość norma, katalog, producent Rury kanalizacyjne z litą budową ścianki PVC-U klasa SN8 SDR34 z wydłużonym kielichem Dz250 Dz200 2 Studzienka kanalizacyjna kaskadowa z kręgów żelbetowych 1500 z włazem typu ciężkiego głębokość pow. 3m 3 Studzienka kanalizacyjna z kręgów żelbetowych 1200 z włazem typu ciężkiego głębokość do 3m mb. szt. szt producent: Wavin Metalplast -Buk Sp.z.o.o typ handlowy typ handlowy uwagi Podano średnicę zewnętrzną wg. załącznika wg. załącznika - 9 -

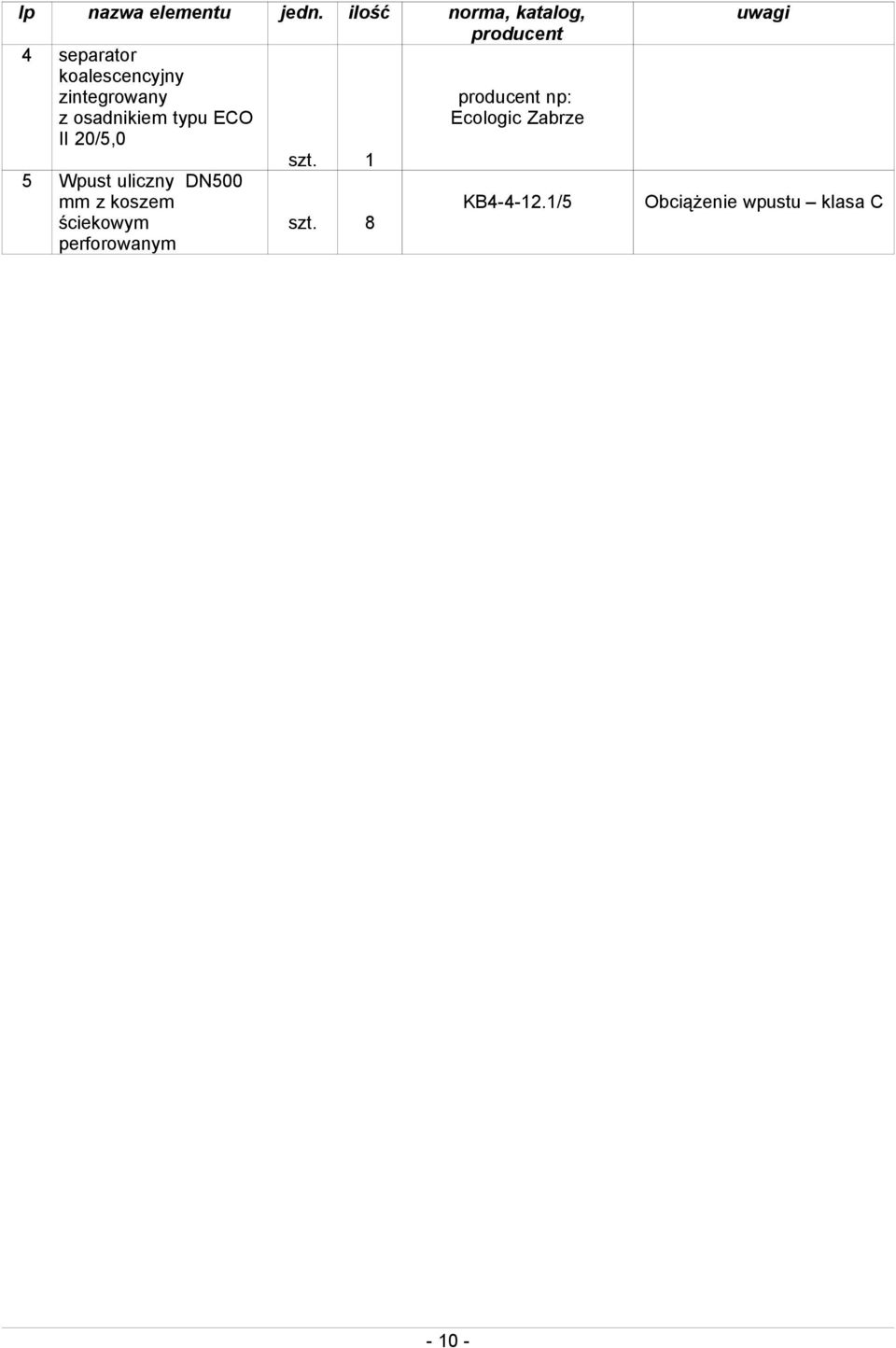

10 lp nazwa elementu jedn. ilość norma, katalog, producent 4 separator koalescencyjny zintegrowany producent np: z osadnikiem typu ECO Ecologic Zabrze II 20/5,0 5 Wpust uliczny DN500 mm z koszem ściekowym perforowanym szt. 1 szt. 8 KB /5 uwagi Obciążenie wpustu klasa C

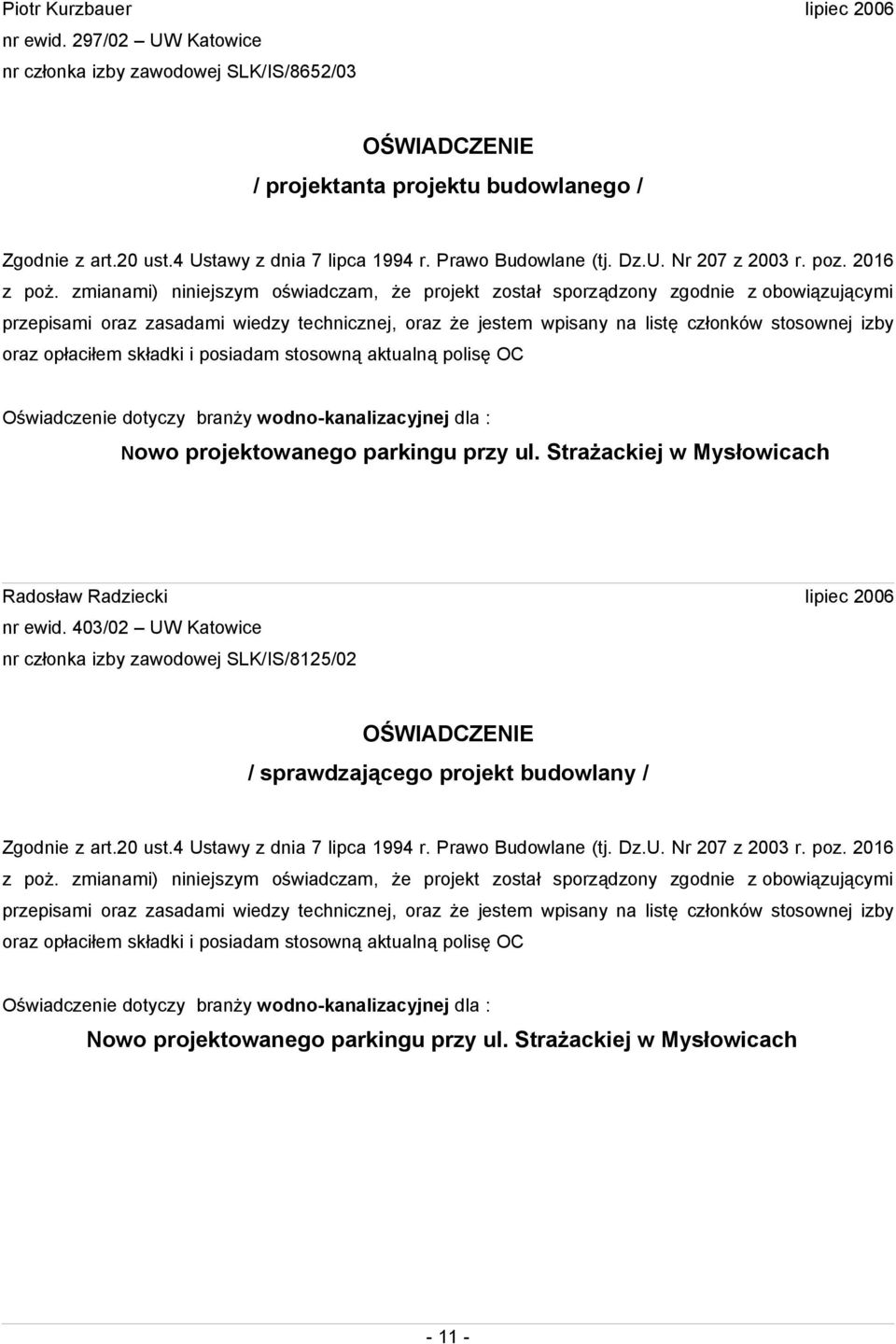

11 Piotr Kurzbauer lipiec 2006 nr ewid. 297/02 UW Katowice nr członka izby zawodowej SLK/IS/8652/03 OŚWIADCZENIE / projektanta projektu budowlanego / Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz.U. Nr 207 z 2003 r. poz z poż. zmianami) niniejszym oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, oraz że jestem wpisany na listę członków stosownej izby oraz opłaciłem składki i posiadam stosowną aktualną polisę OC Oświadczenie dotyczy branży wodno-kanalizacyjnej dla : Nowo projektowanego parkingu przy ul. Strażackiej w Mysłowicach Radosław Radziecki lipiec 2006 nr ewid. 403/02 UW Katowice nr członka izby zawodowej SLK/IS/8125/02 OŚWIADCZENIE / sprawdzającego projekt budowlany / Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz.U. Nr 207 z 2003 r. poz z poż. zmianami) niniejszym oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, oraz że jestem wpisany na listę członków stosownej izby oraz opłaciłem składki i posiadam stosowną aktualną polisę OC Oświadczenie dotyczy branży wodno-kanalizacyjnej dla : Nowo projektowanego parkingu przy ul. Strażackiej w Mysłowicach
