Dane Techniczne Systemów Zasilania Bezprzerwowego UPS-ów Digital Energy Serii LP 11 / kva

Transkrypt

1 GE Consumer & Industrial Power Protection Dane Techniczne Systemów Zasilania Bezprzerwowego UPS-ów Digital Energy Serii LP 11 / kva Producent: GE Consumer & Industrial SA General Electric Company CH 6595 Riazzino (Locarno) Switzerland T +41 (0)91 / F +41 (0)91 /

2 Dane ogólne Topologia VFI, podwójna konwersja Znamionowa moc wyjściowa kva/kw 3/2,4 5/4 6/4,8 8/6,4 10/8 Całkowita sprawność przy znamionowym obciążeniu % Rozproszenie ciepła przy znamionowym obciążeniu falownika, przy PF=0,8 i naładowanych bateriach W Wymagana ilość powietrza chłodzącego ( C) m 3 /h 330 maks. Dopuszczalny poziom głośności db(a) (EN 27779) Temperatura otoczenia podczas pracy od -10 C do 40 C (15 25 C zakres zalecany dla baterii) Temperatura przechowywania od -20 C do +45 C Wilgotność względna Maks. 95%, nie skondensowana Stopień ochrony IP 20 (IEC i DIN 40050) Bezpieczeństwo EN ; IEC/EN 60950, IEC/EN EMC EN , IEC/EN Klasa A Odporność na udary IEC (6kV 1.2/50 µs 3kA 8/20µs) Odporność na rozładowania elektrostatyczne 4kV dotykowe / 8kV powietrzne Transportowanie Na palecie / kółka do instalacji Kolor Obudowa: RAL 9010 (biały) Panel czołowy: RAL 9006 (aluminium) Połączenia kablowe Listwa zaciskowa u dołu z tyłu UPS-a Wentylacja Wymuszona własnymi wewnętrznymi wentylatorami Konwerter wejściowy (prostownik + układ kompensacji współczynnika mocy) Znamionowe napięcie wejściowe AC V L + N Zakres częstotliwości wejściowej Hz Współczynnik mocy / THD > 0,99 THDi <10% Znamionowy prąd wejściowy (bez ładowania, Uwe = znamionowe) A 12,1 19,8 23,7 31,6 39 Prąd rozruchowy Brak Napięcie wyjściowe DC 380 V Układ ładowania baterii IU (DIN 41773) ładowanie prądem stałym do osiągnięcia Charakterystyka ładowania baterii napięcia konserwującego, od tego momentu ładowanie stałą wartością napięcia Zakres wejściowego napięcia stałego DC V Znamionowe napięcie wyjściowe DC 162,5/177V (3kVA), 271/295,5V (5/6/8/10kVA) Ograniczenie prądu ładowania baterii Adc 2,0 2,0 2,0 3,0 3,0 Czas ponownego ładowania od 1,5 do 3 godzin, do 80% pojemności Dane baterii Typ baterii Szczelne, bezobsługowe; standardowo używane są baterie typu VRLA (Valve Regulated Lead Acid) Napięcie konserwujące przy 25 C 162,5/271V Ilość baterii 12V (w wersji standardowej) 12x7Ah (3kVA) 20x7Ah (5/6kVA) 20x12Ah (8/10kVA) Standard. czas autonomii przy znamionowym obciążeniu i PF=0,8 min Standard. możliwości rozszerzenia czasu autonomii Patrz tabela na stronie 4 Wszelkie prawa i zmiany w dokumentacji zastrzeżone Strona 2/5

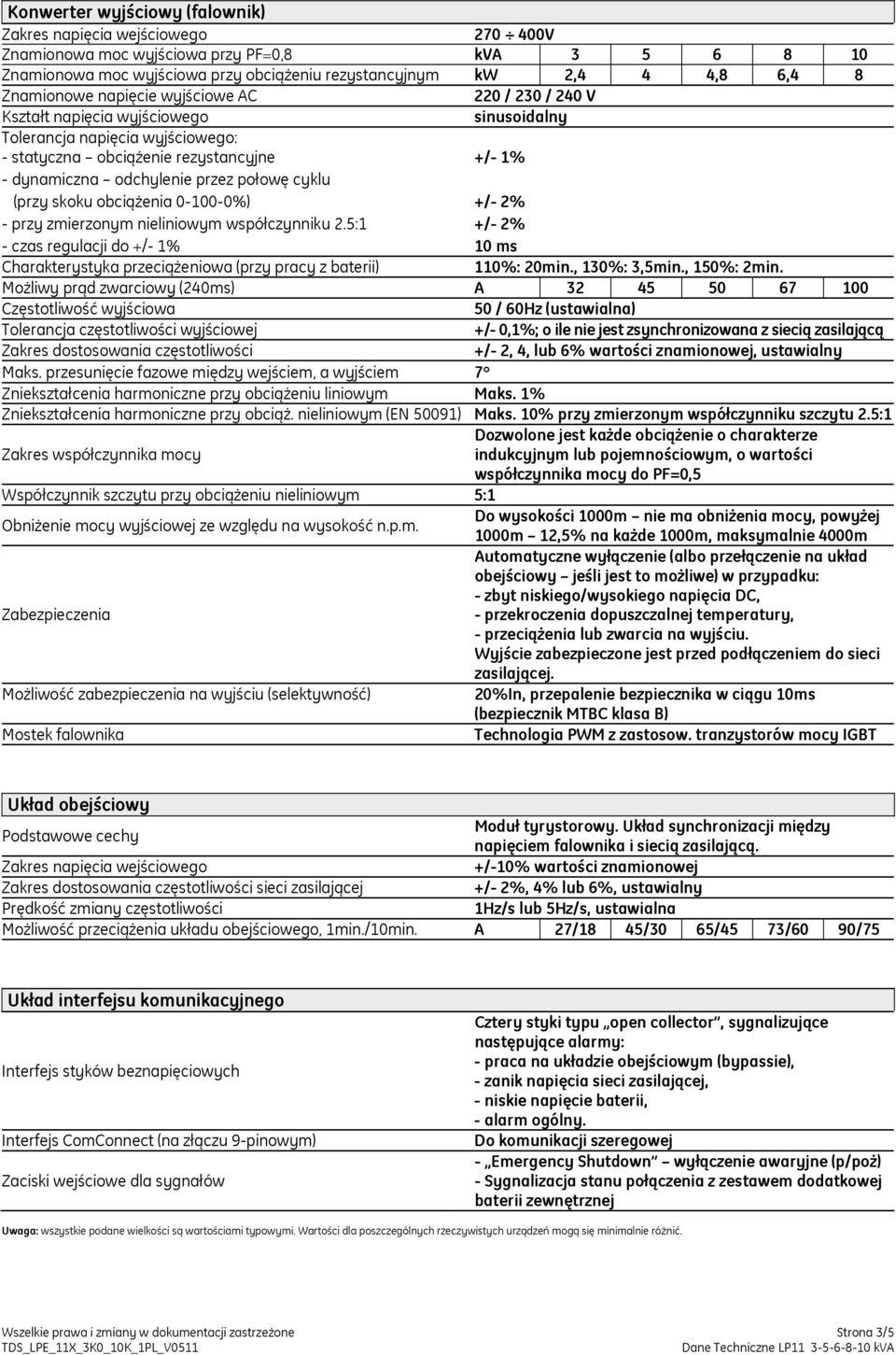

3 Konwerter wyjściowy (falownik) Zakres napięcia wejściowego V Znamionowa moc wyjściowa przy PF=0,8 kva Znamionowa moc wyjściowa przy obciążeniu rezystancyjnym kw 2,4 4 4,8 6,4 8 Znamionowe napięcie wyjściowe AC 220 / 230 / 240 V Kształt napięcia wyjściowego sinusoidalny Tolerancja napięcia wyjściowego: - statyczna obciążenie rezystancyjne +/- 1% - dynamiczna odchylenie przez połowę cyklu (przy skoku obciążenia %) +/- 2% - przy zmierzonym nieliniowym współczynniku 2.5:1 +/- 2% - czas regulacji do +/- 1% 10 ms Charakterystyka przeciążeniowa (przy pracy z baterii) 110%: 20min., 130%: 3,5min., 150%: 2min. Możliwy prąd zwarciowy (240ms) A Częstotliwość wyjściowa 50 / 60Hz (ustawialna) Tolerancja częstotliwości wyjściowej +/- 0,1%; o ile nie jest zsynchronizowana z siecią zasilającą Zakres dostosowania częstotliwości +/- 2, 4, lub 6% wartości znamionowej, ustawialny Maks. przesunięcie fazowe między wejściem, a wyjściem 7 Zniekształcenia harmoniczne przy obciążeniu liniowym Maks. 1% Zniekształcenia harmoniczne przy obciąż. nieliniowym (EN 50091) Maks. 10% przy zmierzonym współczynniku szczytu 2.5:1 Dozwolone jest każde obciążenie o charakterze Zakres współczynnika mocy indukcyjnym lub pojemnościowym, o wartości współczynnika mocy do PF=0,5 Współczynnik szczytu przy obciążeniu nieliniowym 5:1 Obniżenie mocy wyjściowej ze względu na wysokość n.p.m. Do wysokości 1000m nie ma obniżenia mocy, powyżej 1000m 12,5% na każde 1000m, maksymalnie 4000m Automatyczne wyłączenie (albo przełączenie na układ obejściowy jeśli jest to możliwe) w przypadku: - zbyt niskiego/wysokiego napięcia DC, Zabezpieczenia - przekroczenia dopuszczalnej temperatury, - przeciążenia lub zwarcia na wyjściu. Wyjście zabezpieczone jest przed podłączeniem do sieci zasilającej. Możliwość zabezpieczenia na wyjściu (selektywność) 20%In, przepalenie bezpiecznika w ciągu 10ms (bezpiecznik MTBC klasa B) Mostek falownika Technologia PWM z zastosow. tranzystorów mocy IGBT Układ obejściowy Podstawowe cechy Moduł tyrystorowy. Układ synchronizacji między napięciem falownika i siecią zasilającą. Zakres napięcia wejściowego +/-10% wartości znamionowej Zakres dostosowania częstotliwości sieci zasilającej +/- 2%, 4% lub 6%, ustawialny Prędkość zmiany częstotliwości 1Hz/s lub 5Hz/s, ustawialna Możliwość przeciążenia układu obejściowego, 1min./10min. A 27/18 45/30 65/45 73/60 90/75 Układ interfejsu komunikacyjnego Interfejs styków beznapięciowych Interfejs ComConnect (na złączu 9-pinowym) Zaciski wejściowe dla sygnałów Cztery styki typu open collector, sygnalizujące następujące alarmy: - praca na układzie obejściowym (bypassie), - zanik napięcia sieci zasilającej, - niskie napięcie baterii, - alarm ogólny. Do komunikacji szeregowej - Emergency Shutdown wyłączenie awaryjne (p/poż) - Sygnalizacja stanu połączenia z zestawem dodatkowej baterii zewnętrznej Uwaga: wszystkie podane wielkości są wartościami typowymi. Wartości dla poszczególnych rzeczywistych urządzeń mogą się minimalnie różnić. Wszelkie prawa i zmiany w dokumentacji zastrzeżone Strona 3/5

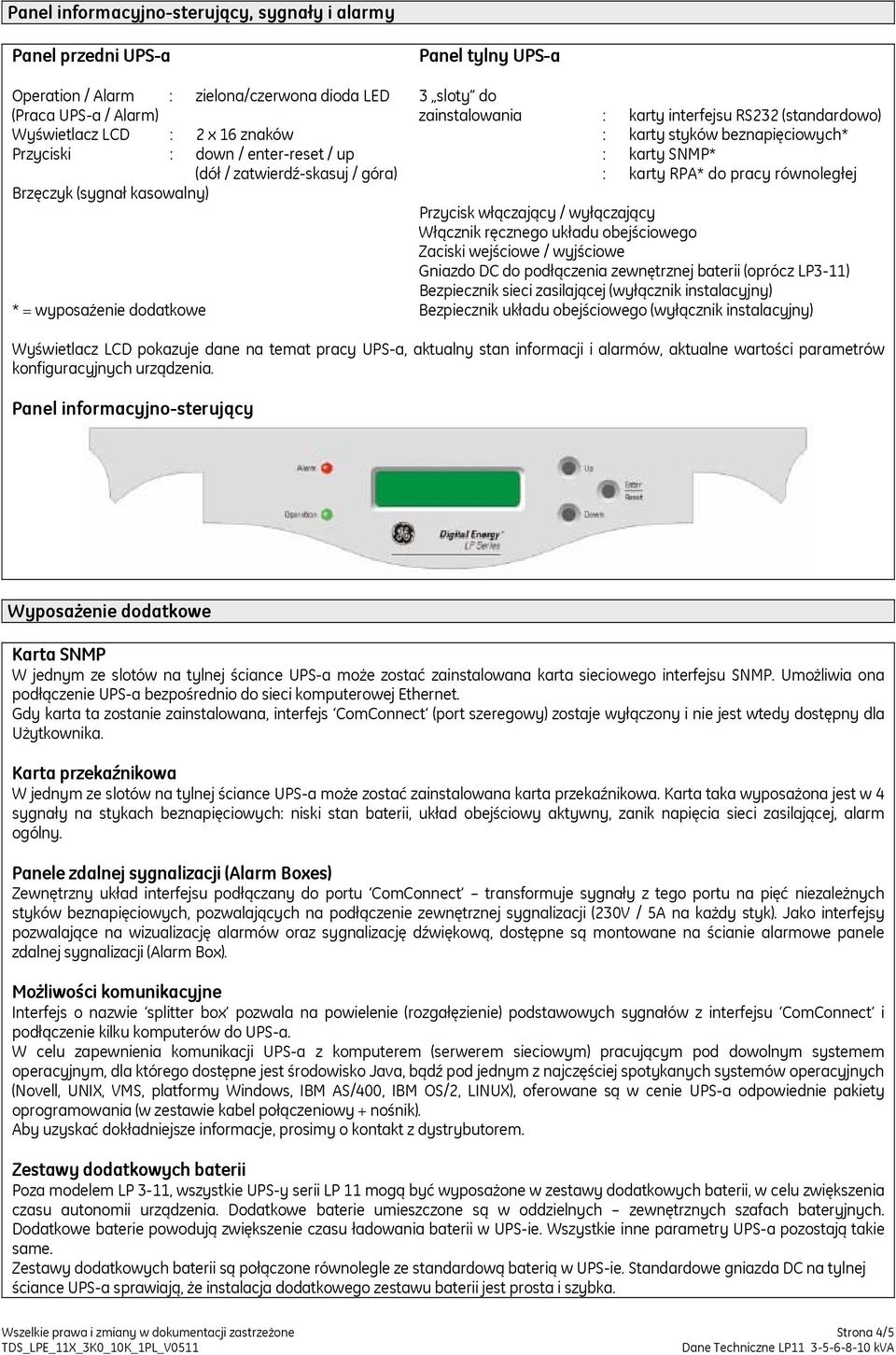

4 Panel informacyjno-sterujący, sygnały i alarmy Panel przedni UPS-a Panel tylny UPS-a Operation / Alarm : zielona/czerwona dioda LED 3 sloty do (Praca UPS-a / Alarm) zainstalowania : karty interfejsu RS232 (standardowo) Wyświetlacz LCD : 2 x 16 znaków : karty styków beznapięciowych* Przyciski : down / enter-reset / up : karty SNMP* (dół / zatwierdź-skasuj / góra) : karty RPA* do pracy równoległej Brzęczyk (sygnał kasowalny) Przycisk włączający / wyłączający Włącznik ręcznego układu obejściowego Zaciski wejściowe / wyjściowe Gniazdo DC do podłączenia zewnętrznej baterii (oprócz LP3-11) Bezpiecznik sieci zasilającej (wyłącznik instalacyjny) * = wyposażenie dodatkowe Bezpiecznik układu obejściowego (wyłącznik instalacyjny) Wyświetlacz LCD pokazuje dane na temat pracy UPS-a, aktualny stan informacji i alarmów, aktualne wartości parametrów konfiguracyjnych urządzenia. Panel informacyjno-sterujący Wyposażenie dodatkowe Karta SNMP W jednym ze slotów na tylnej ściance UPS-a może zostać zainstalowana karta sieciowego interfejsu SNMP. Umożliwia ona podłączenie UPS-a bezpośrednio do sieci komputerowej Ethernet. Gdy karta ta zostanie zainstalowana, interfejs ComConnect (port szeregowy) zostaje wyłączony i nie jest wtedy dostępny dla Użytkownika. Karta przekaźnikowa W jednym ze slotów na tylnej ściance UPS-a może zostać zainstalowana karta przekaźnikowa. Karta taka wyposażona jest w 4 sygnały na stykach beznapięciowych: niski stan baterii, układ obejściowy aktywny, zanik napięcia sieci zasilającej, alarm ogólny. Panele zdalnej sygnalizacji (Alarm Boxes) Zewnętrzny układ interfejsu podłączany do portu ComConnect transformuje sygnały z tego portu na pięć niezależnych styków beznapięciowych, pozwalających na podłączenie zewnętrznej sygnalizacji (230V / 5A na każdy styk). Jako interfejsy pozwalające na wizualizację alarmów oraz sygnalizację dźwiękową, dostępne są montowane na ścianie alarmowe panele zdalnej sygnalizacji (Alarm Box). Możliwości komunikacyjne Interfejs o nazwie splitter box pozwala na powielenie (rozgałęzienie) podstawowych sygnałów z interfejsu ComConnect i podłączenie kilku komputerów do UPS-a. W celu zapewnienia komunikacji UPS-a z komputerem (serwerem sieciowym) pracującym pod dowolnym systemem operacyjnym, dla którego dostępne jest środowisko Java, bądź pod jednym z najczęściej spotykanych systemów operacyjnych (Novell, UNIX, VMS, platformy Windows, IBM AS/400, IBM OS/2, LINUX), oferowane są w cenie UPS-a odpowiednie pakiety oprogramowania (w zestawie kabel połączeniowy + nośnik). Aby uzyskać dokładniejsze informacje, prosimy o kontakt z dystrybutorem. Zestawy dodatkowych baterii Poza modelem LP 3-11, wszystkie UPS-y serii LP 11 mogą być wyposażone w zestawy dodatkowych baterii, w celu zwiększenia czasu autonomii urządzenia. Dodatkowe baterie umieszczone są w oddzielnych zewnętrznych szafach bateryjnych. Dodatkowe baterie powodują zwiększenie czasu ładowania baterii w UPS-ie. Wszystkie inne parametry UPS-a pozostają takie same. Zestawy dodatkowych baterii są połączone równolegle ze standardową baterią w UPS-ie. Standardowe gniazda DC na tylnej ściance UPS-a sprawiają, że instalacja dodatkowego zestawu baterii jest prosta i szybka. Wszelkie prawa i zmiany w dokumentacji zastrzeżone Strona 4/5

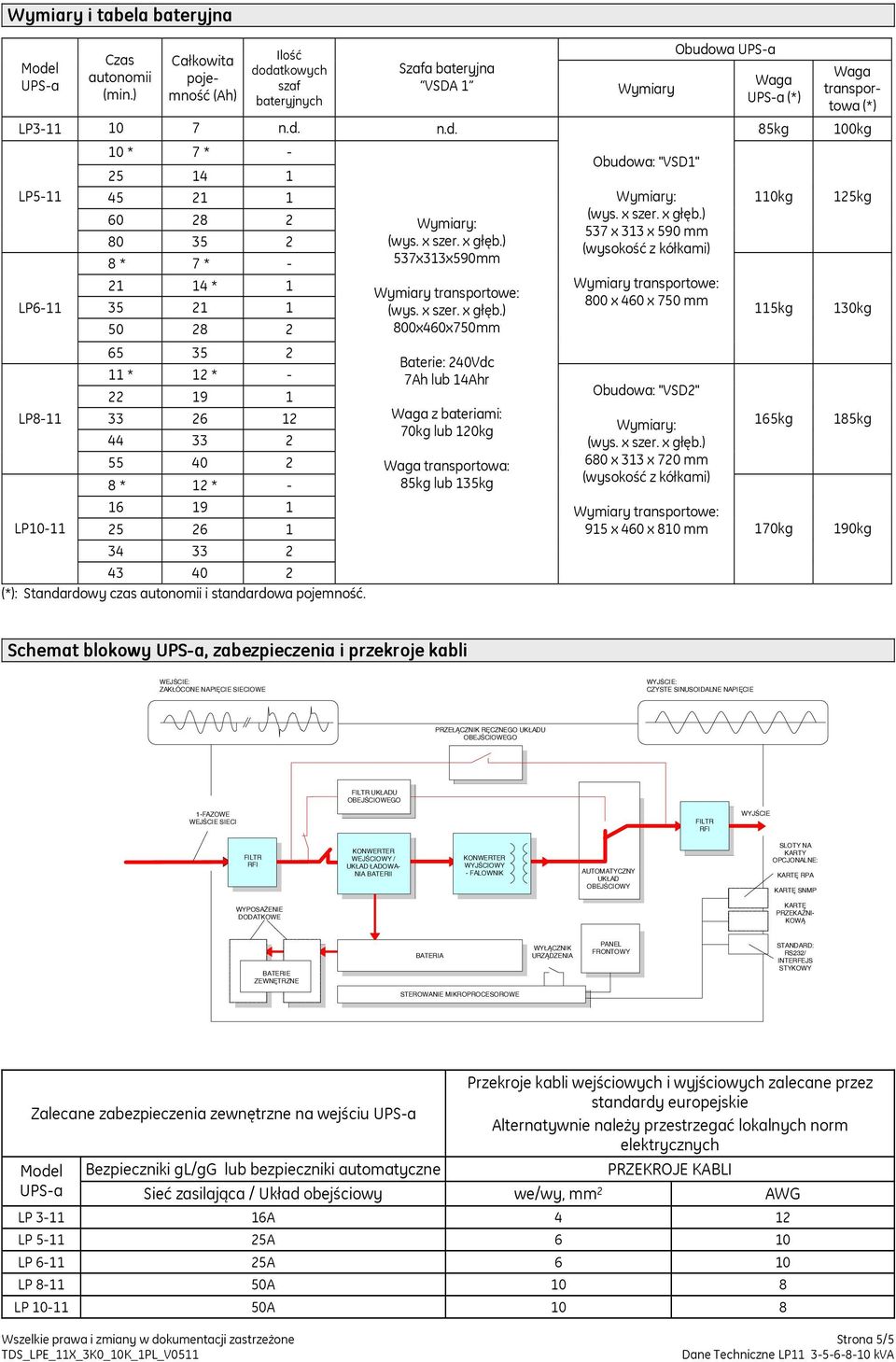

5 Wymiary i tabela bateryjna Model UPS-a Czas autonomii (min.) Całkowita pojemność (Ah) Ilość dodatkowych szaf bateryjnych Szafa bateryjna VSDA 1 Wymiary Obudowa UPS-a Waga UPS-a (*) Waga transportowa (*) LP n.d. n.d. 85kg 100kg LP5-11 LP6-11 LP8-11 LP * 7 * * 7 * * * 12 * * 12 * (*): Standardowy czas autonomii i standardowa pojemność. 537x313x590mm 800x460x750mm Baterie: 240Vdc 7Ah lub 14Ahr Waga z bateriami: 70kg lub 120kg Waga transportowa: 85kg lub 135kg Obudowa: "VSD1" 537 x 313 x 590 mm (wysokość z kółkami) 800 x 460 x 750 mm Obudowa: "VSD2" 680 x 313 x 720 mm (wysokość z kółkami) 110kg 115kg 165kg 125kg 130kg 185kg 915 x 460 x 810 mm 170kg 190kg Schemat blokowy UPS-a, zabezpieczenia i przekroje kabli WEJŚCIE: ZAKŁÓCONE NAPIĘCIE SIECIOWE WYJŚCIE: CZYSTE SINUSOIDALNE NAPIĘCIE PRZEŁĄCZNIK RĘCZNEGO UKŁADU OBEJŚCIOWEGO FILTR UKŁADU OBEJŚCIOWEGO 1-FAZOWE WEJŚCIE SIECI FILTR RFI WYJŚCIE FILTR RFI KONWERTER WEJŚCIOWY / UKŁAD ŁADOWA- NIA BATERII KONWERTER WYJŚCIOWY - FALOWNIK AUTOMATYCZNY UKŁAD OBEJŚCIOWY SLOTY NA KARTY OPCJONALNE: KARTĘ RPA KARTĘ SNMP WYPOSAŻENIE DODATKOWE KARTĘ PRZEKAŹNI- KOWĄ BATERIE ZEWNĘTRZNE BATERIA WYŁĄCZNIK URZĄDZENIA PANEL FRONTOWY STANDARD: RS232/ INTERFEJS STYKOWY STEROWANIE MIKROPROCESOROWE Zalecane zabezpieczenia zewnętrzne na wejściu UPS-a Przekroje kabli wejściowych i wyjściowych zalecane przez standardy europejskie Alternatywnie należy przestrzegać lokalnych norm elektrycznych Model Bezpieczniki gl/gg lub bezpieczniki automatyczne PRZEKROJE KABLI UPS-a Sieć zasilająca / Układ obejściowy we/wy, mm 2 AWG LP A 4 12 LP A 6 10 LP A 6 10 LP A 10 8 LP A 10 8 Wszelkie prawa i zmiany w dokumentacji zastrzeżone Strona 5/5
