1 Profesjonalne kamery termowizyjne Hornet do zastosowania w pożarnictwie, pracach poszukiwawczych, akcjach ratowniczych, kontroli i detekcji. Hornet widzisz więcej FIRE-MAX Sp. z o.o. Al. Jerozolimskie Warszawa tel. (+48 22) fax (+48 22) biuro@firemax.pl

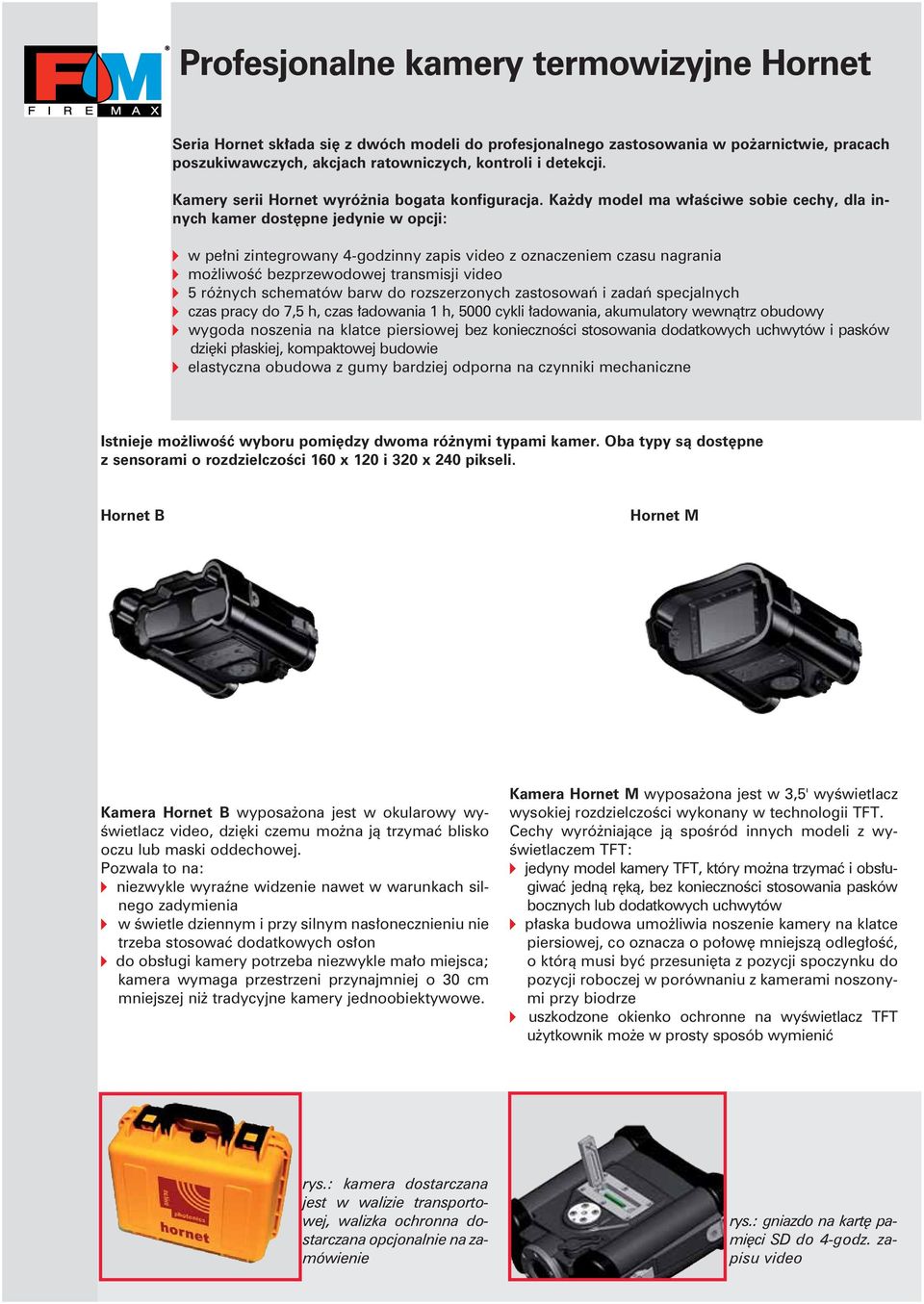

2 Profesjonalne kamery termowizyjne Hornet Seria Hornet składa się z dwóch modeli do profesjonalnego zastosowania w pożarnictwie, pracach poszukiwawczych, akcjach ratowniczych, kontroli i detekcji. Kamery serii Hornet wyróżnia bogata konfiguracja. Każdy model ma właściwe sobie cechy, dla innych kamer dostępne jedynie w opcji: w pełni zintegrowany 4-godzinny zapis ideo z oznaczeniem czasu nagrania możliwość bezprzewodowej transmisji ideo 5 różnych schematów barw do rozszerzonych zastosowań i zadań specjalnych czas pracy do 7,5 h, czas ładowania 1 h, 5000 cykli ładowania, akumulatory wewnątrz obudowy wygoda noszenia na klatce piersiowej bez konieczności stosowania dodatkowych uchwytów i pasków dzięki płaskiej, kompaktowej budowie elastyczna obudowa z gumy bardziej odporna na czynniki mechaniczne Istnieje możliwość wyboru pomiędzy dwoma różnymi typami kamer. Oba typy są dostępne z sensorami o rozdzielczości 160 x 120 i 320 x 240 pikseli. Hornet B Hornet M Kamera Hornet B wyposażona jest w okularowy wyświetlacz ideo, dzięki czemu można ją trzymać blisko oczu lub maski oddechowej. Pozwala to na: niezwykle wyraźne widzenie nawet w warunkach silnego zadymienia w świetle dziennym i przy silnym nasłonecznieniu nie trzeba stosować dodatkowych osłon do obsługi kamery potrzeba niezwykle mało miejsca; kamera wymaga przestrzeni przynajmniej o 30 cm mniejszej niż tradycyjne kamery jednoobiektywowe. Kamera Hornet M wyposażona jest w 3,5' wyświetlacz wysokiej rozdzielczości wykonany w technologii TFT. Cechy wyróżniające ją spośród innych modeli z wyświetlaczem TFT: jedyny model kamery TFT, który można trzymać i obsługiwać jedną ręką, bez konieczności stosowania pasków bocznych lub dodatkowych uchwytów płaska budowa umożliwia noszenie kamery na klatce piersiowej, co oznacza o połowę mniejszą odległość, o którą musi być przesunięta z pozycji spoczynku do pozycji roboczej w porównaniu z kamerami noszonymi przy biodrze uszkodzone okienko ochronne na wyświetlacz TFT użytkownik może w prosty sposób wymienić rys.: kamera dostarczana jest w walizie transportowej, walizka ochronna dostarczana opcjonalnie na zamówienie rys.: gniazdo na kartę pamięci SD do 4-godz. zapisu ideo

3 Automatyczne wyszukiwanie ciepła obiekty bardzo gorące prezentowane są na czerwono, niezależnie od panującej temperatury otoczenia. Automatycznie wyszukiwanie zimna obiekty zimne prezentowane są na niebiesko, niezależnie od panującej temperatury otoczenia. Tryb pełnego koloru wskazanie najmniejszych różnic temperatur, tam gdzie ludzkie oko ma problem z rozróżnieniem skali szarości. Funkcja ta jest stosowana zwłaszcza podczas kontroli urządzeń przemysłowych, elektrycznych lub w czasie inspekcji technicznych. Elementy wyświetlacza Oprócz prezentacji temperatur na wyświetlaczu pojawiają się inne ważne informacje. Oprócz elementów opisanych poniżej w razie potrzeby można aktywować jeszcze dwa dodatkowe wskaźniki. LOW BAT ostrzeżenie o spadku napięcia akumulatora do poziomu krytycznego. Oznacza to, że pozostało 15 minut do wymiany akumulatora. W kamerach wyposażonych w funkcję ZOOM jest ona aktywowana, gdy obok symbolu akumulatora pojawi się symbol 2X Wskaźnik czasu rzeczywistego (tylko na nagranym materiale) Wskaźnik naładowania baterii Wskaźnik nagrania Słupek temperatury Punkt pomiaru temperatury Temperatura pomierzona Wskaźnik trybu wysokiej temperatury Schematy barw do zastosowań specjalnych: Wszystkie kamery Hornet posiadają pięć różnych schematów barw. Funkcję tę można wybrać używając tylko jednego przycisku. Standardowy schemat barw został zoptymalizowany specjalnie do zastosowania dla potrzeb straży pożarnej. Cieplejsze obiekty wyświetlane są jaśniej niż obiekty zimne, elementy gorące i bardzo gorące wyświetlane są w barwie żółtej i czerwonej. Przełącznik ciepło na czarno / ciepło na biało stosowany w przypadku obserwacji bardzo gorących obiektów, gdzie jaskrawy obraz mógłby oślepić oczy. Sensory Obydwie kamery typ okularowy i monitorowy są dostępne z dwoma różnymi typami sensorów. Sensory różnią się wyłącznie liczbą pikseli, inne właściwości jak czas inicjacji (uruchamiania) i czułość są identyczne. Właściwości sensorów: Hornet 160 model B i M Hornet 320 model B i M Liczba pikseli 160 x x 240 Wyświetlanie w kolorze gorących obszarów Przełącznik ciepło na czarno / ciepło na biało Automatyczne wyszukiwanie ciepła Automatyczne wyszukiwanie zimna Tryb pełnego koloru 2 x Zoom Nie Czułość termiczna 0,05 C 0,05 C

4 Nagrywanie Zintegrowana nagrywarka z kartą pamięci SD zawiera oprogramowanie do podglądu, edycji i zapisu ideo w systemie WinXP/Vista. Wszystkie dane można przekonwertować na pliki ai lub jpeg. Ładowarka samochodowa Może być zainstalowana pionowo, poziomo lub w pozycji odwróconej. Jest zasilana napięciem 24 V DC. Złącze do ładowania Zostało zabezpieczone przed rozładowaniem i zwarciem. Interfejsy Kamery Hornet wyposażone są w zewnętrzny interfejs do podłączenia zasilania i dostępu ideo. W przypadku nie stosowania wewnętrznych akumulatorów kamera jest włączana i wyłączana przez podanie lub odłączenie zasilania zewnętrznego. Sygnał ideo może być wysłany na zewnątrz, gdzie zostanie wyświetlony lub zarejestrowany w urządzeniach analogowych, cyfrowych lub komputerach PC. Sygnał zawiera oznaczenie czasu rzeczywistego. Interfejsy są odporne na zwarcie, działanie wilgoci i wody. Energia W przypadku kamer Hornet pojęcie energia oznacza: czas pracy, czas ładowania, ilość cykli ładowania i zdolność do pracy w niskiej temperaturze. W tabeli zostały podane parametry takie jak czas pracy i ładowania dla różnych warunków pracy. Ryzyko związane ze stosowaniem innych systemów ładowania baterii zostało wyeliminowane. Jeden zestaw akumulatorów gwarantuje 5000 cykli ładowania, co oznacza w skali lat duże oszczędności przy jednoczesnej pełnej gotowości użytkowej sprzętu. Powłoka węglowa German, materiał z którego wykonano obiektyw i okienko zabezpieczające przed czujnikiem temperatury, rozpuszcza się w soli i jest bardziej miękki niż szkło. Dodatkowa powłoka węglowa zabezpiecza i chroni przed kurzem i zanieczyszczeniem przez wiele lat. Powłoka węglowa nadaje kamerze typowy wygląd, barwiąc soczewki na czarno. temperatura + 20 temperatura - 20 C Po 5000 cyklach ładowania Czas pracy Czas ładowania 7 h 60 min 5 h 60 min 5,6 h 60 min Bezprzewodowa transmisja ideo (opcja) Obraz wideo z kamery może być przesłany do odbiornika. Transmisja realizowana jest w paśmie 2,4 Ghz. Moduł odbiornika może współpracować z 4 różnymi kamerami. Posiada wbudowane wyjście ideo i jedno wyjście USB 2.0. Zawiera również oprogramowanie i sterowniki do systemu operacyjnego WinXp/Vista. Moduł nadajnika montowany jest od spodu kamery bez użycia specjalnych narzędzi. Zasilany jest czterema standardowymi bateriami AA, które zapewniają 4-godzinną pracę. Przechowywanie w temp. 0 C przez 3m-ce Normalne stosowanie w akcjach pożarniczych 3 h 30 min 2 h 18 min Lepszą jakość przesyłanego obrazu można uzyskać stosując dodatkową antenę dostępną w opcji.

5 Hornet B/M/160/320 Specyfikacja techniczna Kamera z obudową Hornet B Hornet M Wymiary 192 x 159 x 80 mm 192 x 159 x 91 mm Waga (z bateriami) ok g ok g Odporność na temperaturę 250 C 10 min/150 C 15 min 250 C 10 min/150 C 15 min Stopień ochrony IP 67 IP 67 Montaż na statywie Odporność na upadek z wysokości 2 m 2 m Uszczelnienie Silikon/neopren Silikon/neopren Ochrona wyświetlacza Szkło borokrzemianowe Polichlorek odporny na wysoką temperaturę Obiektyw German z powłoką węglową German z powłoką węglową Sensor Typ Niechłodzony mikrobolometr (VOx) Niechłodzony mikrobolometr (VOx) Rozdzielczość 160 x 120 lub 320 x x 120 lub 320 x 240 Zakres widma 7-14μm 7-14μm Temperatura otoczenia -40 C do 80 C -40 C do 80 C Częstotliwość klatek 30 Hz NTSC, 25 Hz PAL 30 Hz NTSC, 25 Hz PAL Czułość termiczna <16mK przy f/1,6 <16mK przy f/1,6 Sygnał ideo NTSC (kolor)/pal (kolor) NTSC (kolor)/pal (kolor) ZOOM - powiększenie 2 x (modele 320/240) 2 x (modele 320/240) Przełącznik polaryzacji, ciepło na czarno /ciepło na biało, ciepło na czarno /ciepło na biało Automatyczne wyszukiwanie ciepłych obiektów Automatyczne wyszukiwanie zimnych obiektów Pełny kolor Pomiar temperatury W C w zakresie -20 C do 500 C W C w zakresie -20 C do 500 C Obiektyw Pole widzenia nx/d 52 x 40 /50 52 x 40 /50 Ostrość 1 m - 1 m -? System zasilania elektrycznego Zasilanie 2 akumulatory LiFePo4, 2 akumulatory LiFePo4, z możliwością ładowania z możliwością ładowania Czas pracy w temp. +20 C > 7 h (z zapisem ideo >5 h) > 6,5 h (z zapisem ideo>4,5 h) Czas pracy w temp. -20 C > 6 h > 5,5 h Czas ładowania całkowicie ok. 60 min ok. 60 min rozładowanych akumulatorów Gotowość do pracy 3 s 1 s czas uruchomienia Wyświetlacz Typ Dwuobiektywowy LCD, 3,5 TFT widok pełnej sceny (obrazu) Piksele 2x Oświetlenie wyświetlacza, LED/ciągłość wyświetlania, LED/ciągłość wyświetlania światło tylne/częstotliwość Akcesoria Bezprzewodowa transmisja ideo, 2,4 GHz, 4 kanały, 2,4 GHz, 4 kanały Zasilanie zewnętrzne, 24 V DC, 24 V DC Walizka transportowa, w opcji walizka ochronna, w opcji walizka ochronna Ładowarka samochodowa Adapter zewnętrznego sygnału ideo Mocowanie na samochodzie

6 Hornet widzisz więcej w pełni zintegrowany 4-godzinny zapis ideo czas pracy do 7,5 h! czas ładowania 1 h 5 różnych schematów barw do zadań specjalnych kompaktowa, elastyczna obudowa odporna na czynniki mechaniczne wygodna w każdej sytuacji - można ją nosić na szyi, trzymać i obsługiwać jedną ręką FIRE-MAX Sp. z o.o. Al. Jerozolimskie Warszawa tel. (+48 22) fax (+48 22) biuro@firemax.pl
