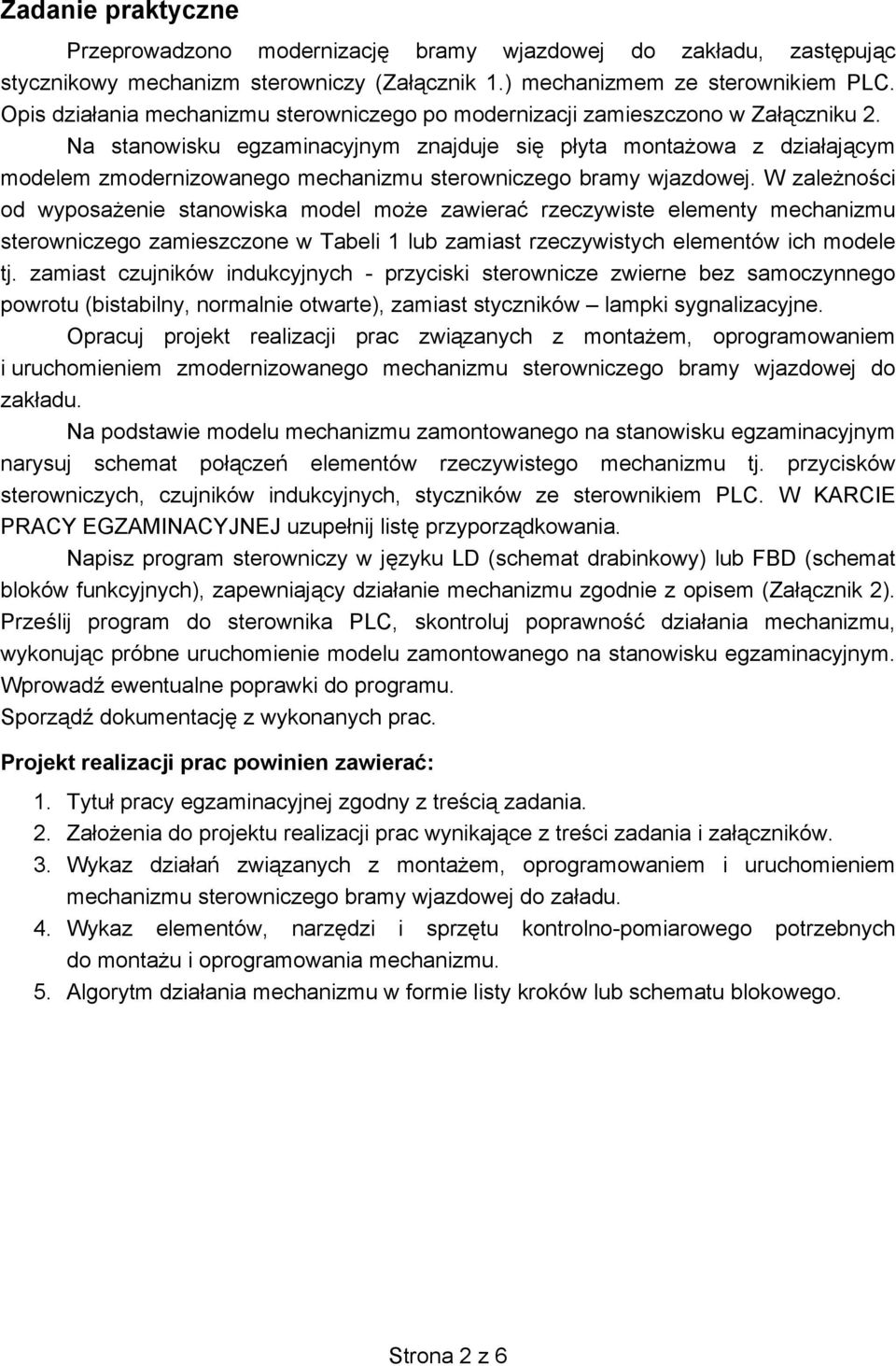

2 Zadanie praktyczne Przeprowadzono modernizacj bramy wjazdowej do zak adu, zast puj c stycznikowy mechanizm sterowniczy (Za cznik 1.) mechanizmem ze sterownikiem PLC. Opis dzia ania mechanizmu sterowniczego po modernizacji zamieszczono w Za czniku 2. Na stanowisku egzaminacyjnym znajduje si p yta monta owa z dzia aj cym modelem zmodernizowanego mechanizmu sterowniczego bramy wjazdowej. W zale no ci od wyposa enie stanowiska model mo e zawiera rzeczywiste elementy mechanizmu sterowniczego zamieszczone w Tabeli 1 lub zamiast rzeczywistych elementów ich modele tj. zamiast czujników indukcyjnych - przyciski sterownicze zwierne bez samoczynnego powrotu (bistabilny, normalnie otwarte), zamiast styczników lampki sygnalizacyjne. Opracuj projekt realizacji prac zwi zanych z monta em, oprogramowaniem i uruchomieniem zmodernizowanego mechanizmu sterowniczego bramy wjazdowej do zak adu. Na podstawie modelu mechanizmu zamontowanego na stanowisku egzaminacyjnym narysuj schemat po cze elementów rzeczywistego mechanizmu tj. przycisków sterowniczych, czujników indukcyjnych, styczników ze sterownikiem PLC. W KARCIE PRACY EGZAMINACYJNEJ uzupe nij list przyporz dkowania. Napisz program sterowniczy w j zyku LD (schemat drabinkowy) lub FBD (schemat bloków funkcyjnych), zapewniaj cy dzia anie mechanizmu zgodnie z opisem (Za cznik 2). Prze lij program do sterownika PLC, skontroluj poprawno dzia ania mechanizmu, wykonuj c próbne uruchomienie modelu zamontowanego na stanowisku egzaminacyjnym. Wprowad ewentualne poprawki do programu. Sporz d dokumentacj z wykonanych prac. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej zgodny z tre ci zadania. 2. Za o enia do projektu realizacji prac wynikaj ce z tre ci zadania i za czników. 3. Wykaz dzia a zwi zanych z monta em, oprogramowaniem i uruchomieniem mechanizmu sterowniczego bramy wjazdowej do za adu. 4. Wykaz elementów, narz dzi i sprz tu kontrolno-pomiarowego potrzebnych do monta u i oprogramowania mechanizmu. 5. Algorytm dzia ania mechanizmu w formie listy kroków lub schematu blokowego. Strona 2 z 6

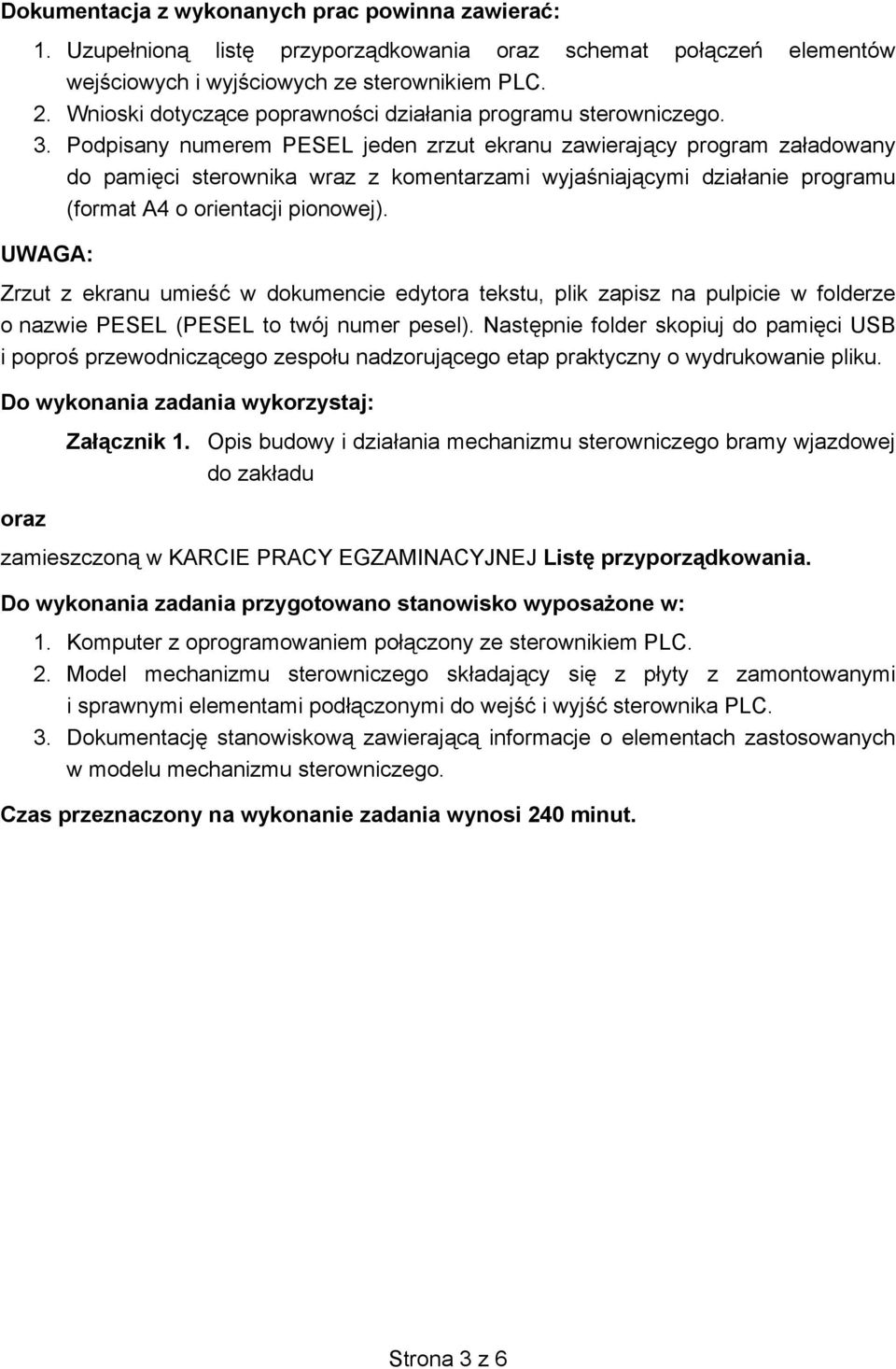

3 Dokumentacja z wykonanych prac powinna zawiera : 1. Uzupe nion list przyporz dkowania oraz schemat po cze elementów wej ciowych i wyj ciowych ze sterownikiem PLC. 2. Wnioski dotycz ce poprawno ci dzia ania programu sterowniczego. 3. Podpisany numerem PESEL jeden zrzut ekranu zawieraj cy program za adowany do pami ci sterownika wraz z komentarzami wyja niaj cymi dzia anie programu (format A4 o orientacji pionowej). UWAGA: Zrzut z ekranu umie w dokumencie edytora tekstu, plik zapisz na pulpicie w folderze o nazwie PESEL (PESEL to twój numer pesel). Nast pnie folder skopiuj do pami ci USB i popro przewodnicz cego zespo u nadzoruj cego etap praktyczny o wydrukowanie pliku. Do wykonania zadania wykorzystaj: oraz Za cznik 1. Opis budowy i dzia ania mechanizmu sterowniczego bramy wjazdowej do zak adu zamieszczon w KARCIE PRACY EGZAMINACYJNEJ List przyporz dkowania. Do wykonania zadania przygotowano stanowisko wyposa one w: 1. Komputer z oprogramowaniem po czony ze sterownikiem PLC. 2. Model mechanizmu sterowniczego sk adaj cy si z p yty z zamontowanymi i sprawnymi elementami pod czonymi do wej i wyj sterownika PLC. 3. Dokumentacj stanowiskow zawieraj c informacje o elementach zastosowanych w modelu mechanizmu sterowniczego. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Strona 3 z 6

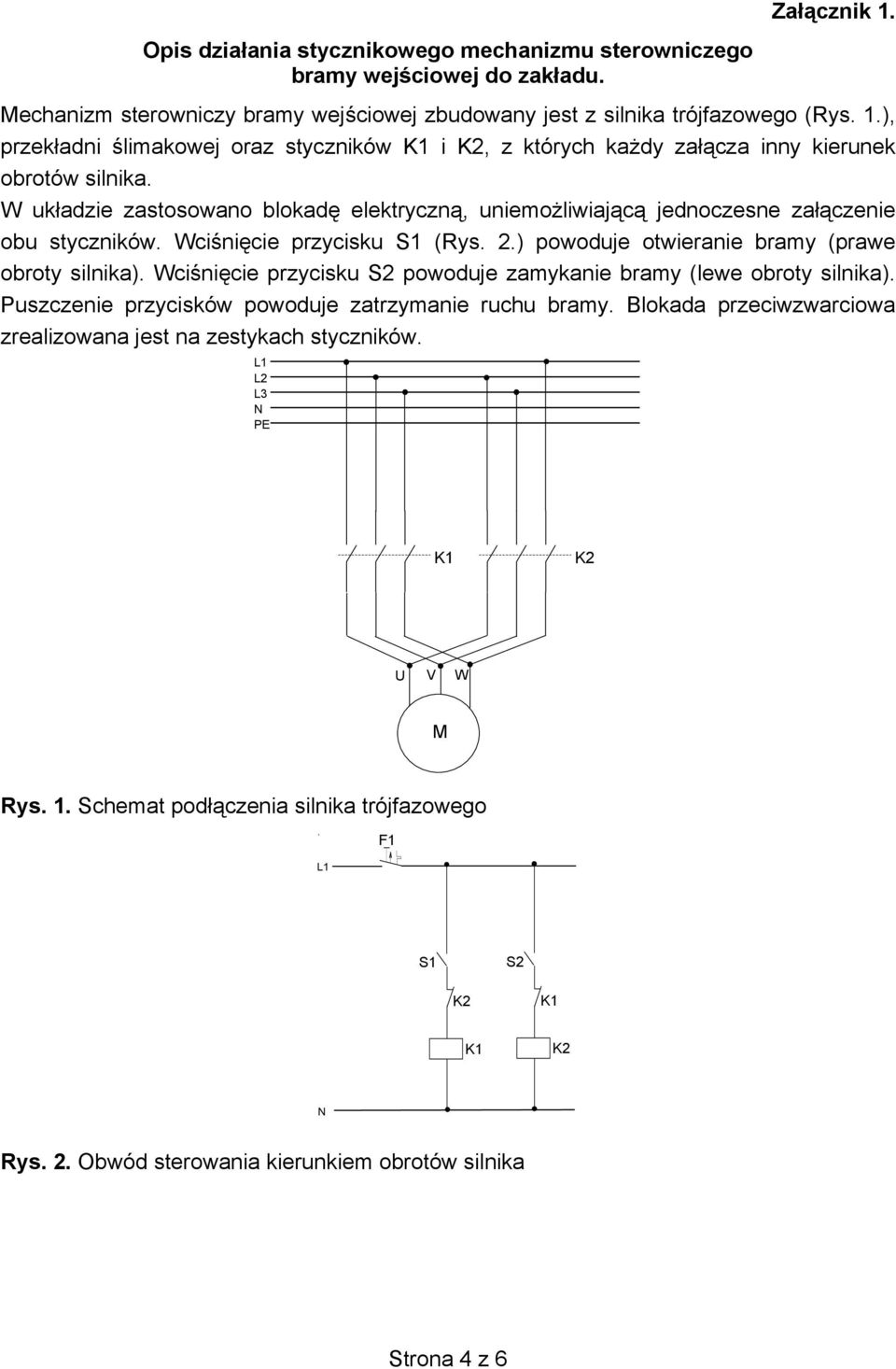

4 Opis dzia ania stycznikowego mechanizmu sterowniczego bramy wej ciowej do zak adu. Za cznik 1. Mechanizm sterowniczy bramy wej ciowej zbudowany jest z silnika trójfazowego (Rys. 1.), przek adni limakowej oraz styczników K1 i K2, z których ka dy za cza inny kierunek obrotów silnika. W uk adzie zastosowano blokad elektryczn, uniemo liwiaj c jednoczesne za czenie obu styczników. Wci ni cie przycisku S1 (Rys. 2.) powoduje otwieranie bramy (prawe obroty silnika). Wci ni cie przycisku S2 powoduje zamykanie bramy (lewe obroty silnika). Puszczenie przycisków powoduje zatrzymanie ruchu bramy. Blokada przeciwzwarciowa zrealizowana jest na zestykach styczników. L1 L2 L3 N PE K1 K2 U V W M Rys. 1. Schemat pod czenia silnika trójfazowego ` F1 L1 S1 S2 K2 K1 K1 K2 N Rys. 2. Obwód sterowania kierunkiem obrotów silnika Strona 4 z 6

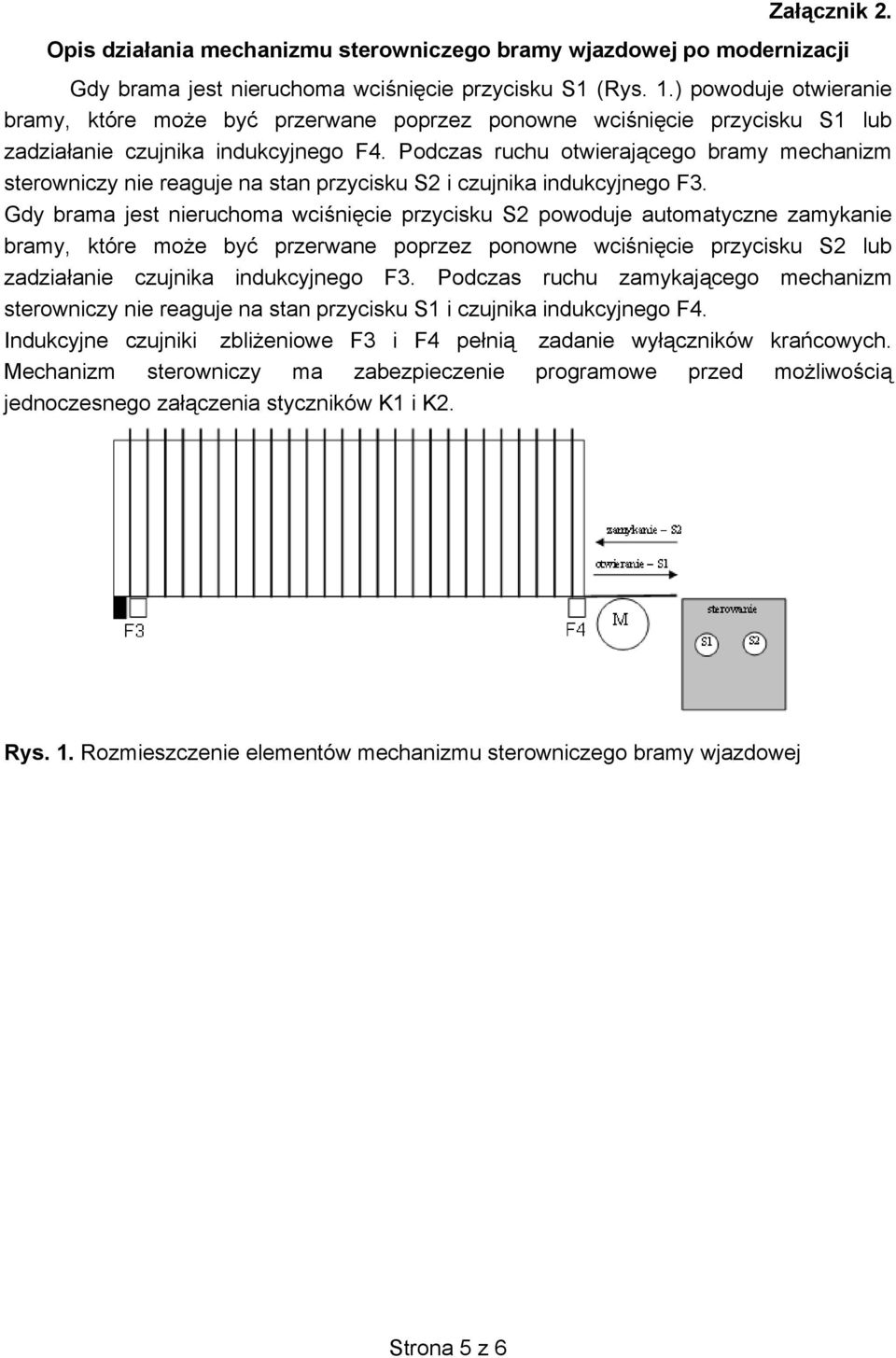

5 Za cznik 2. Opis dzia ania mechanizmu sterowniczego bramy wjazdowej po modernizacji Gdy brama jest nieruchoma wci ni cie przycisku S1 (Rys. 1.) powoduje otwieranie bramy, które mo e by przerwane poprzez ponowne wci ni cie przycisku S1 lub zadzia anie czujnika indukcyjnego F4. Podczas ruchu otwieraj cego bramy mechanizm sterowniczy nie reaguje na stan przycisku S2 i czujnika indukcyjnego F3. Gdy brama jest nieruchoma wci ni cie przycisku S2 powoduje automatyczne zamykanie bramy, które mo e by przerwane poprzez ponowne wci ni cie przycisku S2 lub zadzia anie czujnika indukcyjnego F3. Podczas ruchu zamykaj cego mechanizm sterowniczy nie reaguje na stan przycisku S1 i czujnika indukcyjnego F4. Indukcyjne czujniki zbli eniowe F3 i F4 pe ni zadanie wy czników kra cowych. Mechanizm sterowniczy ma zabezpieczenie programowe przed mo liwo ci jednoczesnego za czenia styczników K1 i K2. Rys. 1. Rozmieszczenie elementów mechanizmu sterowniczego bramy wjazdowej Strona 5 z 6

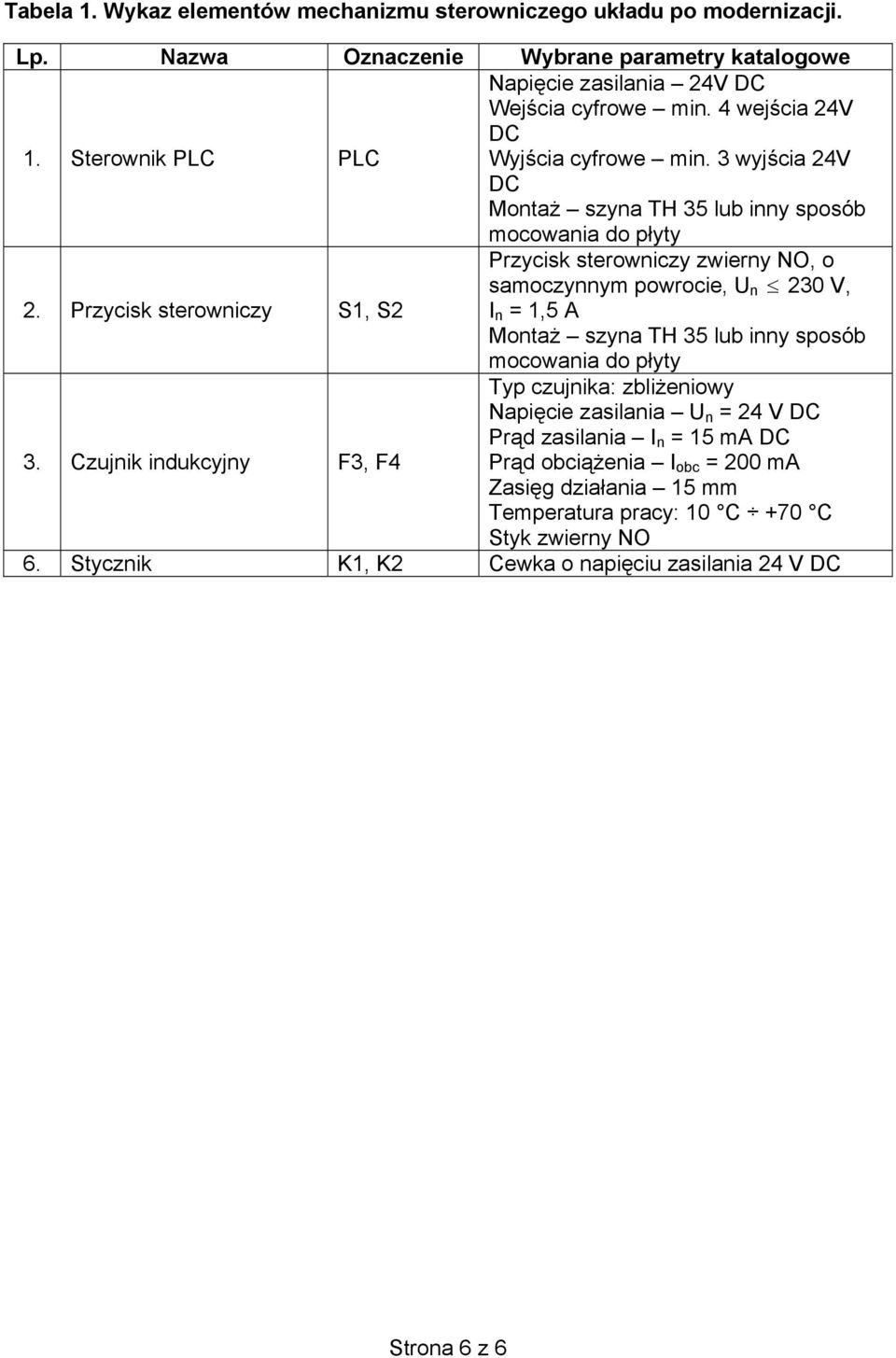

6 Tabela 1. Wykaz elementów mechanizmu sterowniczego uk adu po modernizacji. Lp. Nazwa Oznaczenie Wybrane parametry katalogowe 1. Sterownik PLC PLC Napi cie zasilania 24V DC Wej cia cyfrowe min. 4 wej cia 24V DC Wyj cia cyfrowe min. 3 wyj cia 24V DC Monta szyna TH 35 lub inny sposób mocowania do p yty 2. Przycisk sterowniczy S1, S2 Przycisk sterowniczy zwierny NO, o samoczynnym powrocie, U n 230 V, I n = 1,5 A Monta szyna TH 35 lub inny sposób mocowania do p yty 3. Czujnik indukcyjny F3, F4 Typ czujnika: zbli eniowy Napi cie zasilania U n = 24 V DC Pr d zasilania I n = 15 ma DC Pr d obci enia I obc = 200 ma Zasi g dzia ania 15 mm Temperatura pracy: 10 C +70 C Styk zwierny NO 6. Stycznik K1, K2 Cewka o napi ciu zasilania 24 V DC Strona 6 z 6
