Okna połaciowe VELUX

Transkrypt

1 Okna połaciowe VELUX

2

3

4

5

6

7

8

9

10

11

12

13

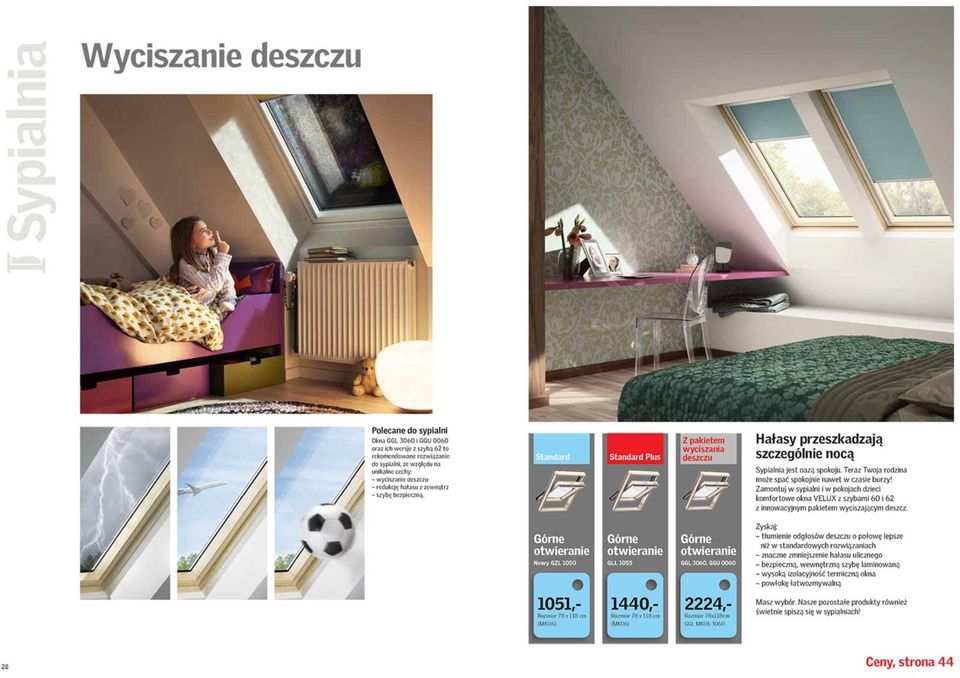

14

15

16

17

18

19

20

21

22

23

24

25 Nowa Generacja!

26

27 WIĘCEJ ŚWIATŁA Powierzchnia szyby większa o 3-10%* Więcej światła dziennego Lepszy widok na zewnątrz Więcej zyskanej zimą darmowej energii słońca Nowa Generacja Generacja V21 Nadal z unikalną klapa wentylacyjną zintegrowaną z uchwytem otwierającym.. *MK06 is 5%

28 Większa energooszczędność mniej zużytej energii Thermo Technology Ekspandowany polistyren (EPS) w oknach drewnianych i poliuretanowo drewnianych Drewno modyfikowane termicznie (TMT) w poliuretanowo drewnianych Wsp U w okna obniżony z 1.4 na 1.3 W/m 2 K Dla okien ze standardową szybą jednokomorową* Podwójna uszczelka ślizgowa Najwyższa 4 klasa szczelności to mniejsza ilość niekontrolowanego napływu powietrza do pomieszczenia. Opcja obniżonego montażu Obniżony montaż to zarówno lepszy wygląd okna w dachu i lepsza o blisko 8%** izolacyjność termiczna okna *1.3 dla szyby 55; **montaż obniżony z BDX 2000F

29 EPS Ekspandowany polistyren EPS pomaga obniżyć wsp. U okna - EPS składa się głownie z powietrza, które nadaje świetne własności izolacyjne EPS jest odporny na wilgoć, wiatr i zimno - nie pochłania wilgoci, nie rozkłada się i nie gnije EPS jest mocny i odporny na zmiany temperatury - powierzchnia wytrzymuje duże zmiany temperatury EPS jest w 100% przetwarzalny - może być rozdrobniony i użyty powtórnie

30 Większa energooszczędność ThermoTechnology - Drewno Termicznie Modyfikowane (TMT) TMT Izolacyjność okien poliuretanowo drewnianych poprawiona dzięki Drewnu Termicznie Modyfikowanemu użytemu jako wzmocnienie konstrukcji skrzydła i ościeżnicy Drewno TMT powstaje poprzez ogrzanie w piecu do temperatury ponad C

31 Drewno Termicznie Modyfikowane (TMT) TMT stosowane tylko w oknach poliuretanowo drewnianych - powstaje poprzez ogrzanie w piecu do temperatury ponad 175C TMT pozwala obniżyć U okna - Obróbka termiczna obniża o 50% zawartość wilgoci w drewnie zastępując ja powietrzem i poprawiając izolacyjność. TMT jest korzystną alternatywą dla stosowania chemicznych środków ochronnych -Obróbka termiczna obniża poziom cukrów, stanowiących pożywienie dla szkodliwych grzybów TMT ma certyfikat PEFC - Mocny i stabilny materiał, bardziej stabilny niż modrzew i tak dobry jak cedr, z mniejszym ryzykiem skręcenia lub wyginania.

32 Bilans energetyczny Najbardziej efektywne energetycznie okno na jakie mieliśmy Nowa Generacja okien VELUX oferuje świetną efektywność energetyczną dzięki wysokiej izolacyjności i zdolności pozyskiwania ciepła Przeprojektowaliśmy skrzydło i ościeżnicę z użyciem najwyższej jakości materiałów, aby poprawić izolacyjność i klasę szczelności okna (VELUX ThermoTechnology), jednocześnie zwiększając powierzchnię szyby dla lepszego dostępu światła i zyskiwania energii słonecznej.

33 LEPSZY WYGLĄD OD WEWNĄTRZ Elegancka 2-stopniowa wentylacja oraz nowa cynkowana klamka w oknach z dolnym otwieraniem. Nowy elegancki, łatwy w obsłudze uchwyt otwierający z aluminium. Zintegrowana wentylacja z filtrem chroniącym przed kurzem i owadami. Nowa wygodna blokada skrzydła do wentylacji i mycia 33

34 LEPSZY WYGLĄD OD ZEWNĄTRZ Węższy górne oblachowanie ułatwia dostęp światła. Zaokrąglone narożniki czynią wygląd nowoczesnym i eleganckim. Mniej widocznych wkrętów i zatrzaskowe mocowanie to łatwiejszy i pewniejszy montaż. 34

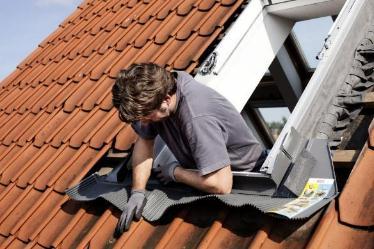

35 Łatwiejszy i szybszy montaż Montaż jest łatwiejszy, szybszy i pewniejszy dzięki wielu usprawnieniom produktu, pakowania i instrukcji montażu. Wykonawcy testowali rozwiązania montażowe Nowej Generacji

36 Najszersza oferta produktowa

37 Najszersza oferta produktowa Standard to świetne okna podstawowe. Dla klientów: - skoncentrowanych na cenie - ale szukających produktów dobrej jakości Dostępna w 2 opcjach: Górne lub Dolne otwieranie

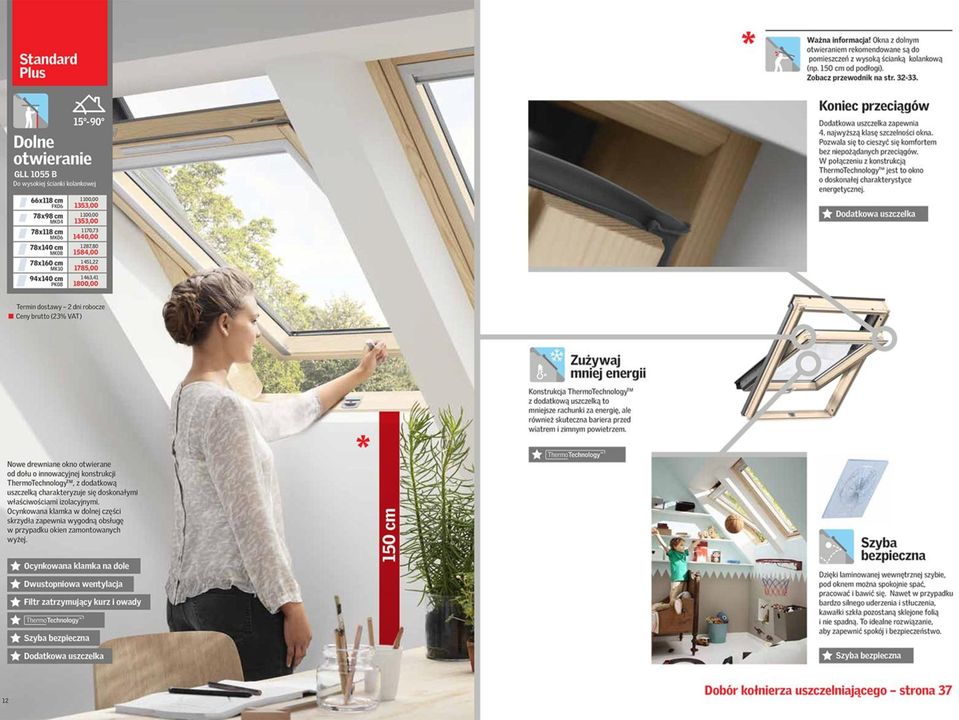

38 Okna z kategorii Standard nigdy nie były tak dobre.. GZL 1050 Górne otwieranie Aluminiowy uchwyt otwierający Zintegrowana wentylacja Filtr zatrzymujący kurz i owady Łatwy montaż sterowania elektrycznego! GZL 1050B Dolne otwieranie Ocynkowana klamka Filtr zatrzymujący kurz i owady Dwustopniowa wentylacja

39 Najszersza oferta produktowa.. Standard Plus, dla wymagających klientów. Dodatkowe cechy okien: 1. ThermoTechnology 2. Dodatkowa uszczelka 3. Szyba bezpieczna Standard Plus to dodatkowe korzyści..

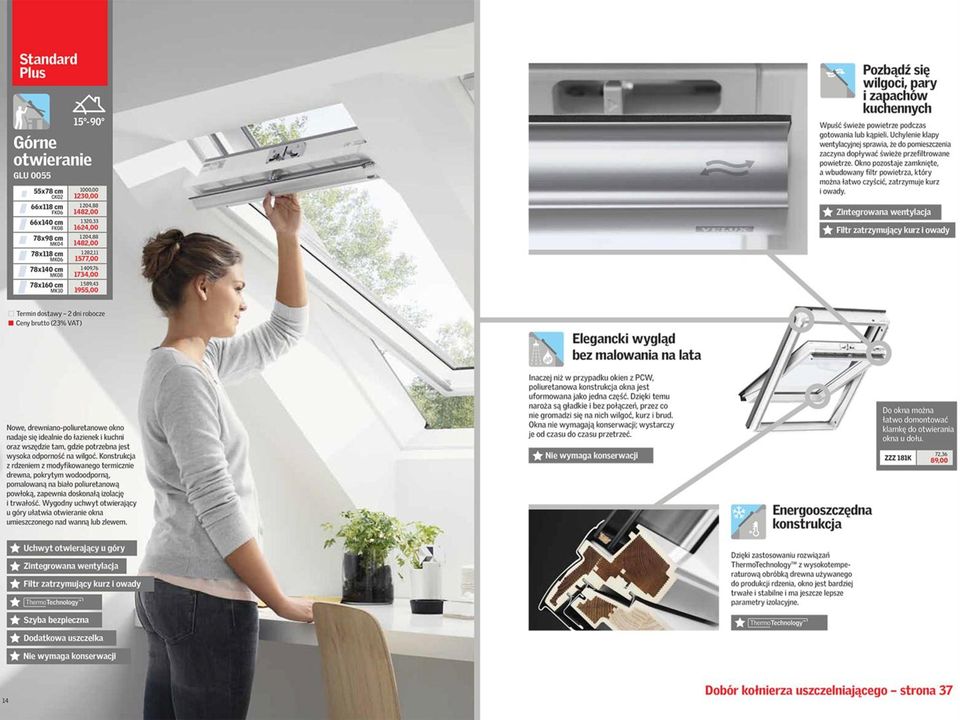

40 Standard Plus to dodatkowe korzyści.. GLL Lepszy współczynnik Uw = 1,3 GLL 1055B 2 3 w standardzie GLU 0055!

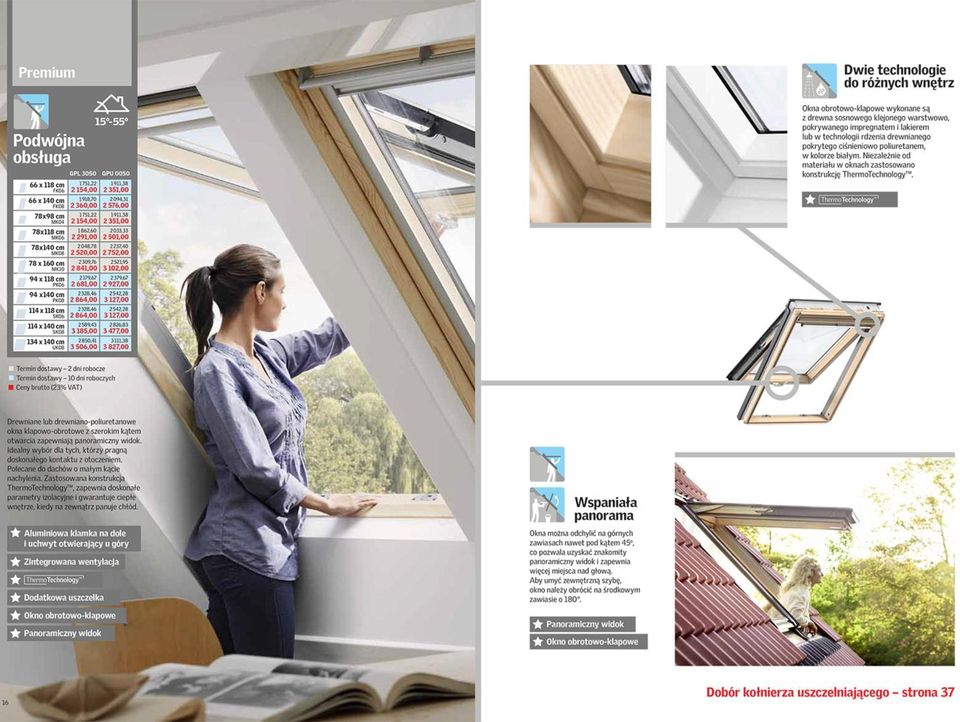

41 Najszersza oferta produktowa.. Premium, to okna klapowoobrotowe. Posiadają dodatkowe cechy: - Podwójna obsługa - Klamka na dole i uchwyt otwierający na dole - Zintegrowana wentylacja - Panoramiczny widok Premium to zaawansowana technologia..

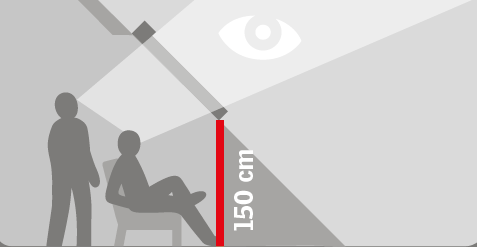

42 Dobór typu okna w zależności od potrzeb Okna zamontowane optymalnie rekomendowane GÓRNE otwieranie GÓRNE otwieranie GZL 1050 GLL 1055 GLU 0055 Okna zamontowane wysoko rekomendowane DOLNE otwieranie DOLNE otwieranie GZL 1050B GLL 1055B

43 Najszersza oferta produktowa....dla każdego klienta

44 Standard Górne & Dolne otwieranie GZL rozmiarów GZL 1050B 6 rozmiarów TABELA ROZMIARÓW Standard Plus Górne & Dolne otwieranie GLL rozmiarów GLL 1055B 6 rozmiarów GLU rozmiarów Premium Podwójna obsługa GPL rozmiarów GPU rozmiarów

45 Nowa Generacja Oferta produktowa Kołnierze i produkty izolacyjne

46 Kołnierze Kołnierze zostały dostosowane do Nowej Generacji okien Dolne i boczne oblachowania ościeżnicy są teraz dostarczane w kartonie razem z kołnierzem uszczelniającym Szczegółowa instrukcja montażu dostarczana jest w opakowaniu razem z kołnierzem Możliwość montażu na poziomie standardowym i obniżonym Do montażu w poziomie obniżonym stosuje się kołnierze E-J + E-N. (nie będą dostępne kołnierze w wariancie ED ) instalacja poziom standard instalacja poziom obniżony

47 Kołnierze do wymiany okien Szybka i bezproblemowa wymiana bez potrzeby wymiany wnęki okiennej EW 0000/EW 6000 z izolacją (23 mm.) EL 0000/EL 6000 z izolacją (23 mm.) ELX 0000 Wymiary ościeżnicy i wyżłobienia pod płytę g-k wnęki pozostały bez zmian Stare generacje okien VELUX (VKI/VES/V21) mogą zostać wymienione na okna nowej generacji. Kołnierz do wymiany okien z izolacja termiczną

48 Produkty izolacyjne Dopasowane do Nowej Generacji Zestaw izolacyjny (BDX) Folia paroprzepuszczalna (BFX) BDX, rama izolacyjna z nową warstwą zewnętrzną z miękkiej, elastycznej gąbki zapewnia szczelne połączenie Stelaż do wykonania wnęki (LSG) z paroizolacją BBX w standardzie LSG, Stelaż do wykonania wnęki z płyt k-g BFX, Folia paroprzepuszczalna Teraz z klejącą warstwą butylu dla szczelnego połączenia Oblachowania mocowane na klik Łatwiejszy i szybszy montaż

49 BDX i BDX-F do montażu obniżonego Rama izolacyjna pasuje do zewnętrznego wymiaru/profilu okien VELUX 15 mm miękka, elastyczna gąbka zapewnia szczelne połączenie z konstrukcją dachu jeżeli otwór nie jest szerszy niż W + 60 mm. - Wymagana szerokość otworu pod okno RW mm. Perforowane profile stalowe pełnią funkcję kątowników do montażu BDX bardziej sztywne profile boczne i szczelniejsze połączenie. Narożniki łączone stalowymi klipsami dla łatwego montażu (takie same klipsy w przypadku BDX-F) BDX-F zainstalowany z Nową Generacją okien obniża współczynnik U w okna o 0,1 W/(m 2 K)

50 BFX i BFX-F do montażu obniżonego BFX łatwo mocuje się do ościeżnicy okna samoprzylepną folię bez konieczności użycia zszywek (Idealnie nadaje się do okien GP- ) Elementy boczne BFX składają się z części plisowanej łatwej do ułożenia na łatach, oraz części prostej do połączenia z ościeżnicą okna VELUX Samoprzylepne nachodzące na siebie elementy w narożnikach przykleja się do narożników okna Teleskopowa, sztywna rynna odwadniająca (taka sama jak w obecnej generacji V21)

51 Wnęki LSB/C/D Udoskonalone, wykonane z nowego odpornego na wilgoć materiału, nowe i nowoczesne wzornictwo. Płyty wykonane z PVC wodoodporne, odpowiednie do pomieszczeń o podwyższonej wilgotności (np. łazienek). Bezpieczna/prawidłowa i łatwa instalacja Prawidłowy i wyraźnie zarysowany kształt wnęki (Przegięcie na górze i na dole) nowoczesne wzornictwo i nowa linia LSG 70 mm przegięcie (obecny lining = 45 mm) dla lepszej izolacji termicznej w górnej i dolnej części okien Redukcja mostków termicznych i zwiększona temperatura na powierzchni Extrudowane PVC z zaczepami na klik redukcja wkrętów montażowych Nowe opakowanie lepiej zabezpieczające wnękę, łatwiejsze do transportu i przenoszenia, może być ustawiane w pionie lub na boku

52 NOWOŚĆ LSG 1000 Stelaż wnęki okiennej we wszystkich przypadkach, gdy nie jest montowana gotowa wnęka okienna VELUX BBX dostarczany z produktem perfekcyjne dopasowanie i połączenie z oknem z całkowicie szczelnymi i zgrzanymi narożnikami dla bezpiecznej i łatwej instalacji Szczelne połączenie BBX z paroizolacją pomieszczenia Bez mostków termicznych 7 cm przestrzeń na izolację tak jak w przypadku wnęk (LS-), łatwy i prawidłowy montaż Połączenie stalowych narożników gwarantuje prawidłowy montaż płyt k-g i zabezpiecza przed pękaniem narożników w przyszłości. Szeroki zakres stosowania ze względu na grubość i kąt nachylenia konstrukcji dachu, 1 wariant stosuje się do dachów o grubości konstrukcji od 220 do 500 mm Kształt przygotowany do pomiaru i cięcia płyt k-g Kształt dostosowany do instalacji izolacji termicznej stalowe profile narzucają grubość izolacji Nie ma potrzeby wykonywania pomiarów tylko złapanie poziomu i pionu i przykręcenie do konstrukcji. Wymagane tylko narzędzia podstawowe.

53 Montaż

54 Nowe kątowniki montażowe Nowe kątowniki montażowe mogą być stosowane do dwóch poziomów montażu standardowego i obniżonego. Kątowniki znajdują się w kartonie z oknem Czerwona linia oznacza montaż na poziomie standardowym (0 mm) Niebieska linia oznacza montaż na poziomie obniżonym (-40 mm) Fabrycznie nawiercone otwory do montażu kątowników i wkrętów. Kątowniki montażowe na poziomie łat: zarówno na poziomie czerwonym i niebieskim Kątowniki zapewniają dystans 100 mm w przypadku montażu okien obok siebie i jedno nad drugim. Montaż na poziomie obniżonym wymaga zastosowania kołnierzy typu E-N/E-J.

55 Dlaczego montaż obniżony? Estetyka lepsza integracja z pokryciem dachowym Poprawa efektywności energetycznej (razem z BDX 2000F) Redukcja liniowych strat ciepła na zewnątrz ościeżnicy Montaż w poziomie obniżonym wymaga zastosowania kołnierzy typu E-N/E-J, (BDX 2000F do obniżonego montażu). Pełna oferta produktowa do montażu pojedynczego, kombi i okien kolankowych (górne elementy kombi niedostępne do 2014) Poziom standard z BDX Poziom obniżony z BDX-F 56

56

57 Okna specjalne (VFE, balkon w dachu)

58 Okna specjalne (Cabrio)

59 Elementy doświetlające dolne i górne (GIL, GIU, GID, GIV, GIR)

60 Okna do płaskich dachów

61 Okna do płaskich dachów

62 Świetlik tunelowy

63 Świetlik tunelowy

64 Wyłazy i klapy wentylacyjne

65 Zasady doboru okien

66 VELUX Daylight Visualizer

67 VELUX Daylight Visualizer

68 VELUX Daylight Visualizer

69 VELUX Energy and Indoor Climate Visualizer

70 Detale i biblioteki CAD Detale montażu ArchiCAD, AutoCAD Biblioteki obiektów CAD - ArchiCAD, AutoCAD, Revit, 3dsMax

71

72 Bilans energetyczny okna Bilans energetyczny jest obliczany jako ciepło pozyskane przez okno, pomniejszone o straty ciepła przez okno w sezonie grzewczym.

73 Bilans energetyczny okna

74 Jak dobrze doświetlić wnętrza 10% % 10-20% 20% 28/02/20 09

75 Zimą w dzień Na którą stronę otworzyć dom, by zyskać energię Zimą w nocy

76 Na którą stronę otworzyć dom, by zyskać energię Latem w dzień 28/02/20 09

77 Dobry klimat we wnętrzu cały rok Poprawa izolacyjności Kontrola światła i temperatury wnętrza Latem redukcja temp. 6 o C Latem redukcja temp. 7 o C

78 Dziękuję za uwagę!
