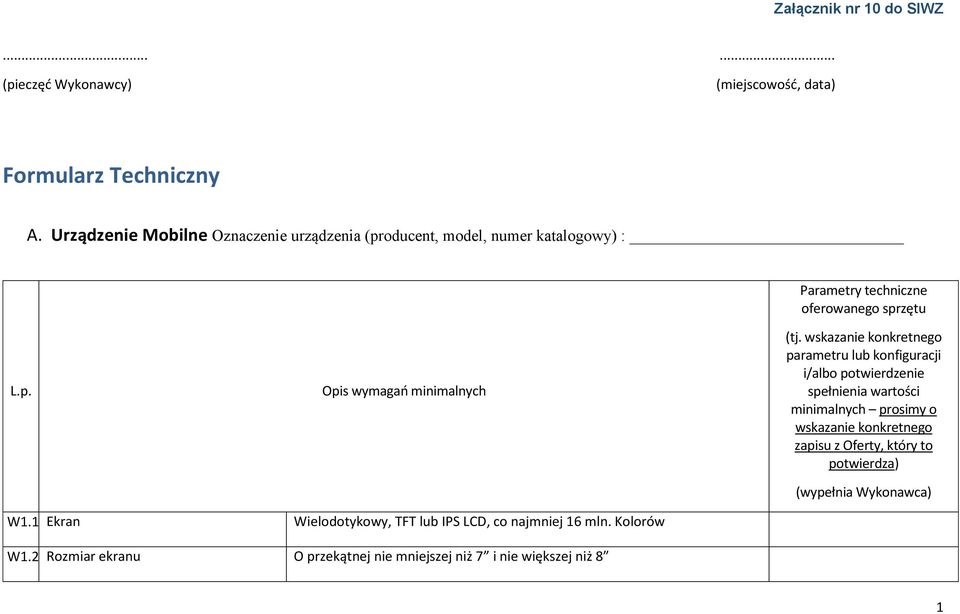

1 Załącznik nr 10 do SIWZ (pieczęć Wykonawcy) (miejscowość, data) Formularz Techniczny A. Urządzenie Mobilne Oznaczenie urządzenia (producent, model, numer katalogowy) : Parametry techniczne oferowanego sprzętu L.p. Opis wymagań minimalnych (tj. wskazanie konkretnego parametru lub konfiguracji i/albo potwierdzenie spełnienia wartości minimalnych prosimy o wskazanie konkretnego zapisu z Oferty, który to potwierdza) (wypełnia Wykonawca) W1.1 Ekran Wielodotykowy, TFT lub IPS LCD, co najmniej 16 mln. Kolorów W1.2 Rozmiar ekranu O przekątnej nie mniejszej niż 7 i nie większej niż 8 1

2 W1.3 Powierzchnia aktywna Nie mniejsza niż 13 cm x 8 cm w każdym wymiarze W1.4 Rozdzielczość ekranu Nie mniejsza niż 1200x800 pkt, dla każdego wymiaru, nie mniej niż 170 ppi 1 W1.5 Jasność ekranu Nie mniejsza niż 350 Nitów 2 (cd/m2) W1.6 Kąt widzenia Symetrycznie, nie mniej niż 75 stopni W1.7 Pamięć wewnętrzna / pamięć wbudowana O pojemności nie mniejszej niż 16GB W1.8 Pamięć RAM Co najmniej 1,5 GB W1.9 Procesor Czterordzeniowy, taktowanie minimum 1,2 GHz W1.10 System operacyjny Dowolny umożliwiający programowe włączanie oraz wyłącznie co najmniej interface: Bluetooth Sieć 2/3/4 G oraz odbiornik GPS W1.11 Ogólna wydajność zestawu Urządzenie osiąga nie mniej niż 3500 pkt w teście Ice Storm Unlimited 3DMark Dostępnym na stronie: Zamawiający do weryfikacji spełnienia wymagania użyje oprogramowania opublikowanego w najnowszej wersji na powyższej stronie na dzień składania ofert. 1 ppi - (ang. pixels per inch) liczba pikseli przypadająca na cal długości. 2 Nit jednostka luminacji 2

3 W1.12 Rysik Dostarczony wraz z Urządzeniem Mobilnym. Rysik powinien być wskazany przez producenta rysika jako właściwy do rysowania na ekranie urządzeń lub składania odręcznego podpisu o cechach biometrycznych. Odrzucone zostaną rozwiązania dedykowane jedynie do nawigowania. W1.13 Rysik O kształcie zbliżonym do walca (np. kształt długopisu) o minimalnej długości 120 mm i średnicy w granicach 6-12 mm oraz końcówce o średnicy w punkcie styku z ekranem wynoszącej maksymalnie 3 mm. i masie nie większej niż 30 g. W1.14 Rysik Zasilanie rysika (o ile dotyczy) musi zapewnić minimum 9 godzin nieprzerwanej pracy. Jeśli rysik jest zasilany własną baterią, wymaga się by miał możliwość ładowania, czyli musi być dostarczony z własną ładowarką W1.15 Dopuszczalne odchylenie rysika od pionu podczas kreślenia linii na urządzeniu W1.16 Dokładność odwzorowania położenia rysika przy styku z ekranem urządzenia pod kątem 90 stopni Co najmniej 45 stopni. Różnica nie większa niż 0,5 mm W1.17 Minimalna częstotliwość akwizycji danych punktów kreślonej linii wraz z siłą nacisku W1.18 Wyłączenie programowe lub sprzętowe wrażliwości ekranu na interakcję z dłonią z pozostawieniem wrażliwości na działanie rysika W1.19 Skala rejestracji siły nacisku rysika na powierzchnię ekranu urządzenia Zestaw (urządzenie wraz z rysikiem) powinno umożliwiać rejestrację co najmniej 100 próbek (jednocześnie: punktów położenia x/y, siły nacisku oraz czasu odznaczenia punktu) na sekundę. Możliwość położenia dłoni w momencie składania podpisu na ekranie urządzenia bez ingerencji w składany podpis Co najmniej 256 stopni 3

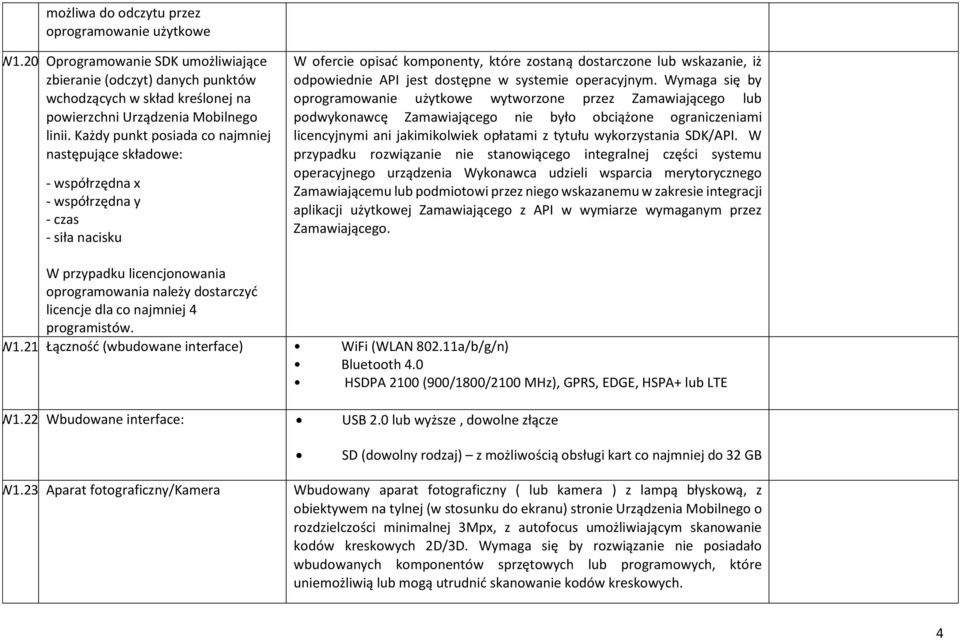

4 możliwa do odczytu przez oprogramowanie użytkowe W1.20 Oprogramowanie SDK umożliwiające zbieranie (odczyt) danych punktów wchodzących w skład kreślonej na powierzchni Urządzenia Mobilnego linii. Każdy punkt posiada co najmniej następujące składowe: - współrzędna x - współrzędna y - czas - siła nacisku W ofercie opisać komponenty, które zostaną dostarczone lub wskazanie, iż odpowiednie API jest dostępne w systemie operacyjnym. Wymaga się by oprogramowanie użytkowe wytworzone przez Zamawiającego lub podwykonawcę Zamawiającego nie było obciążone ograniczeniami licencyjnymi ani jakimikolwiek opłatami z tytułu wykorzystania SDK/API. W przypadku rozwiązanie nie stanowiącego integralnej części systemu operacyjnego urządzenia Wykonawca udzieli wsparcia merytorycznego Zamawiającemu lub podmiotowi przez niego wskazanemu w zakresie integracji aplikacji użytkowej Zamawiającego z API w wymiarze wymaganym przez Zamawiającego. W przypadku licencjonowania oprogramowania należy dostarczyć licencje dla co najmniej 4 programistów. W1.21 Łączność (wbudowane interface) WiFi (WLAN a/b/g/n) Bluetooth 4.0 HSDPA 2100 (900/1800/2100 MHz), GPRS, EDGE, HSPA+ lub LTE W1.22 Wbudowane interface: USB 2.0 lub wyższe, dowolne złącze SD (dowolny rodzaj) z możliwością obsługi kart co najmniej do 32 GB W1.23 Aparat fotograficzny/kamera Wbudowany aparat fotograficzny ( lub kamera ) z lampą błyskową, z obiektywem na tylnej (w stosunku do ekranu) stronie Urządzenia Mobilnego o rozdzielczości minimalnej 3Mpx, z autofocus umożliwiającym skanowanie kodów kreskowych 2D/3D. Wymaga się by rozwiązanie nie posiadało wbudowanych komponentów sprzętowych lub programowych, które uniemożliwią lub mogą utrudnić skanowanie kodów kreskowych. 4

5 W1.24 Moduł GPS Wbudowany, możliwość wyłączania i włączania software oewego. Moduł powinien bazować na danych pozyskanych z satelitów. Dopuszcza się rozwiązanie hybrydowe tzn. korzystające również z danych operatora telefonii komórkowej do czasu synchronizacji z sygnałem z satelitów W1.25 Etui ochronne Zalecane przez producenta Urządzenia Mobilnego etui chroniące przed działaniem czynników atmosferycznych i zewnętrznych (deszcz, pył, słońce) w tym w szczególności gniazda portów interface. Etui powinno być typu rugged case i chronić Urządzenie Mobilne przed uszkodzeniem w razie upadku. Etui nie powinno ograniczać walorów użytkowych Urządzenia Mobilnego. Etui powinno zapewniać umocowanie rysika. W1.26 Ochrona ekranu Zalecana przez producenta Urządzenia Mobilnego folia chroniąca ekran przed wpływem działania czynników atmosferycznych zarysowaniem, bez wpływu na ergonomię eksploatacji urządzenia w tym możliwość odbierania odręcznych podpisów na ekranie itp. Folia powinna być zainstalowana przez Wykonawcę, Nie wymaga się dostarczenia folii w przypadku gdy Urządzenie Mobilne posiada certyfikat minimum IP54 bądź ekran jest chroniony szkłem spełniającym wymaganie odporności na zarysowanie o poziomie 6 lub więcej w skali Mohs a ( co najmniej Gorilla Glass 2) W1.27 Akcesoria dodatkowe. 1) ładowarka samochodowa umożliwiająca ładowanie baterii sztuk 2) W zestawie z każdym urządzeniem powinno znajdować się: a) zasilacz awaryjny litowo-jonowy tzw. Powerbank o pojemności nie mniejszej niż pojemność baterii wraz z akcesoriami umożliwiającymi ładowanie oraz zasilenie urządzenia (przewody itp.) o masie nie większej niż 240 g. (wraz z kablami) b) pasek (tzw. smycz) umożliwiający zawieszenie urządzenia wraz z etui ochronnym na szyi. Długość paska powinna być regulowana nie krótsza niż 1,5 m 5

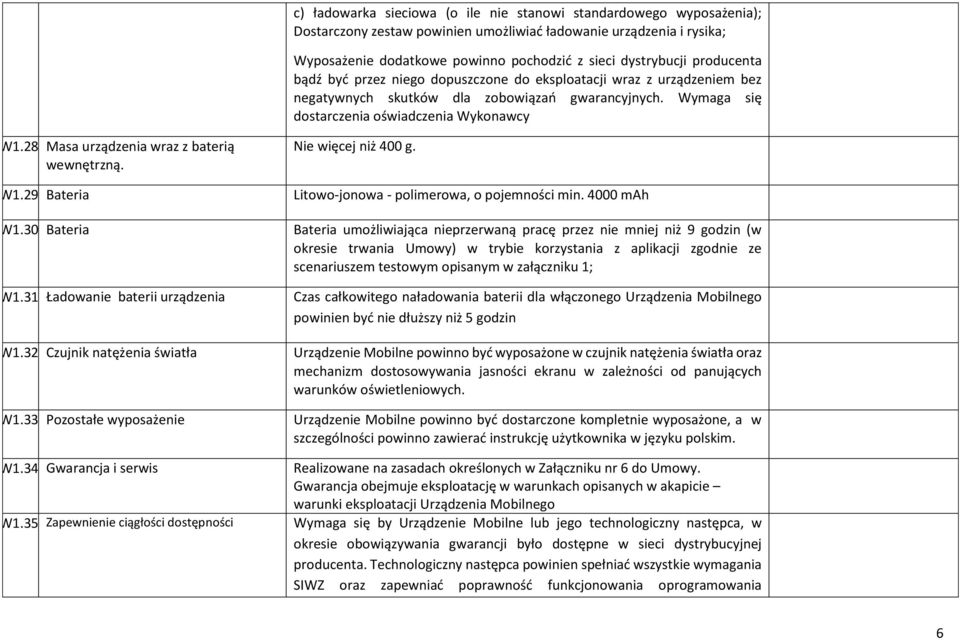

6 c) ładowarka sieciowa (o ile nie stanowi standardowego wyposażenia); Dostarczony zestaw powinien umożliwiać ładowanie urządzenia i rysika; Wyposażenie dodatkowe powinno pochodzić z sieci dystrybucji producenta bądź być przez niego dopuszczone do eksploatacji wraz z urządzeniem bez negatywnych skutków dla zobowiązań gwarancyjnych. Wymaga się dostarczenia oświadczenia Wykonawcy W1.28 Masa urządzenia wraz z baterią wewnętrzną. Nie więcej niż 400 g. W1.29 Bateria Litowo-jonowa - polimerowa, o pojemności min mah W1.30 Bateria Bateria umożliwiająca nieprzerwaną pracę przez nie mniej niż 9 godzin (w okresie trwania Umowy) w trybie korzystania z aplikacji zgodnie ze scenariuszem testowym opisanym w załączniku 1; W1.31 Ładowanie baterii urządzenia Czas całkowitego naładowania baterii dla włączonego Urządzenia Mobilnego powinien być nie dłuższy niż 5 godzin W1.32 Czujnik natężenia światła Urządzenie Mobilne powinno być wyposażone w czujnik natężenia światła oraz mechanizm dostosowywania jasności ekranu w zależności od panujących warunków oświetleniowych. W1.33 Pozostałe wyposażenie Urządzenie Mobilne powinno być dostarczone kompletnie wyposażone, a w szczególności powinno zawierać instrukcję użytkownika w języku polskim. W1.34 Gwarancja i serwis Realizowane na zasadach określonych w Załączniku nr 6 do Umowy. Gwarancja obejmuje eksploatację w warunkach opisanych w akapicie warunki eksploatacji Urządzenia Mobilnego W1.35 Zapewnienie ciągłości dostępności Wymaga się by Urządzenie Mobilne lub jego technologiczny następca, w okresie obowiązywania gwarancji było dostępne w sieci dystrybucyjnej producenta. Technologiczny następca powinien spełniać wszystkie wymagania SIWZ oraz zapewniać poprawność funkcjonowania oprogramowania 6

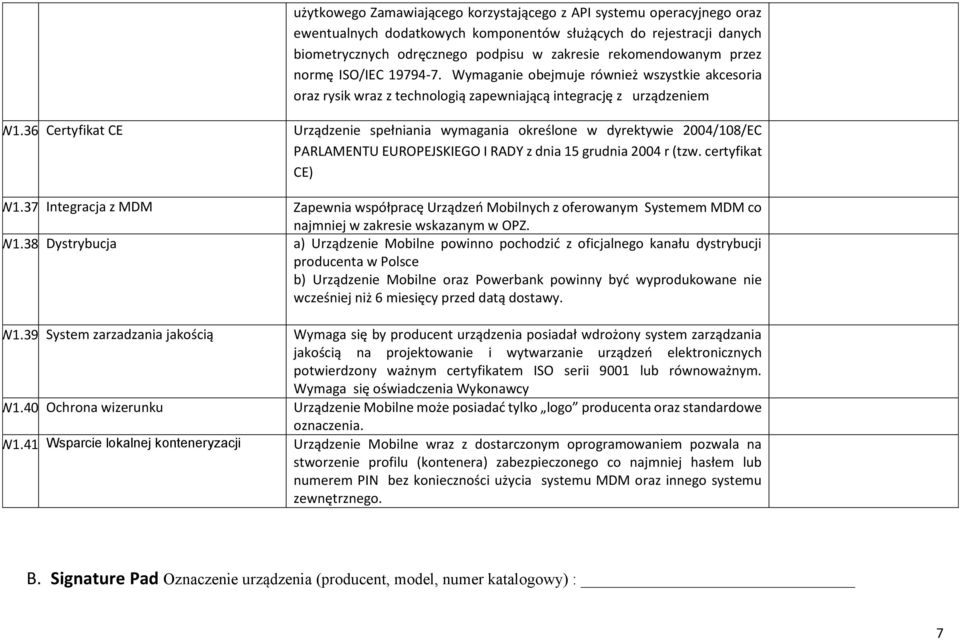

7 użytkowego Zamawiającego korzystającego z API systemu operacyjnego oraz ewentualnych dodatkowych komponentów służących do rejestracji danych biometrycznych odręcznego podpisu w zakresie rekomendowanym przez normę ISO/IEC Wymaganie obejmuje również wszystkie akcesoria oraz rysik wraz z technologią zapewniającą integrację z urządzeniem W1.36 Certyfikat CE Urządzenie spełniania wymagania określone w dyrektywie 2004/108/EC PARLAMENTU EUROPEJSKIEGO I RADY z dnia 15 grudnia 2004 r (tzw. certyfikat CE) W1.37 Integracja z MDM Zapewnia współpracę Urządzeń Mobilnych z oferowanym Systemem MDM co najmniej w zakresie wskazanym w OPZ. W1.38 Dystrybucja a) Urządzenie Mobilne powinno pochodzić z oficjalnego kanału dystrybucji producenta w Polsce b) Urządzenie Mobilne oraz Powerbank powinny być wyprodukowane nie wcześniej niż 6 miesięcy przed datą dostawy. W1.39 System zarzadzania jakością Wymaga się by producent urządzenia posiadał wdrożony system zarządzania jakością na projektowanie i wytwarzanie urządzeń elektronicznych potwierdzony ważnym certyfikatem ISO serii 9001 lub równoważnym. Wymaga się oświadczenia Wykonawcy W1.40 Ochrona wizerunku Urządzenie Mobilne może posiadać tylko logo producenta oraz standardowe oznaczenia. W1.41 Wsparcie lokalnej konteneryzacji Urządzenie Mobilne wraz z dostarczonym oprogramowaniem pozwala na stworzenie profilu (kontenera) zabezpieczonego co najmniej hasłem lub numerem PIN bez konieczności użycia systemu MDM oraz innego systemu zewnętrznego. B. Signature Pad Oznaczenie urządzenia (producent, model, numer katalogowy) : 7

8 L.p. Opis wymagań minimalnych Parametry techniczne oferowanego sprzętu (tj. wskazanie konkretnego parametru lub konfiguracji i/albo potwierdzenie spełnienia wartości minimalnych - prosimy o wskazanie konkretnego zapisu z Oferty, który to potwierdza) (wypełnia Wykonawca) W2.1 Zestaw Dedykowany do rejestracji odręcznego podpisu w użyciu stacjonarnym, podłączany jako urządzenie peryferyjne do stacji roboczej za pomocą interfejsu USB W2.2 Ekran/Pad LCD kolorowy lub czarno/biały z możliwością programową wyświetlenia tekstu do podpisu. Podział na część pasywną i aktywną powinien być możliwy do zdefiniowania programowo. Signature pad powinno wspierać definiowanie programowe przycisków wizualizowanych na padzie oraz odbieranie zdarzeń polegających na wybraniu przycisku przez operatora. Signature pad powinno umożliwiać wizualizację podpisu na padzie podczas jego kreślenia bez wprowadzania nienaturalnych opóźnień. W2.3 Powierzchnia aktywna O powierzchni aktywnej od: 105mmx64mm do 140mm x 110mm W2.4 Rozdzielczość Rozdzielczość minimalna: 640x480 pkt W2.5 Rozdzielczość akwizycji danych W2.6 Częstotliwość próbkowania przekazywania danych nie mniej niż 2200 lpi (linii na cal) Nie mniejsza niż 150 punktów na sekundę 8

9 W2.7 Piórko/rysik W zestawie z signature padem, o minimalnej długości 120 mm i średnicy z przedziału 6 mm 12 mm. Signature pad powinien być wyposażony w dedykowane miejsce przechowywania pióra. Piórko powinno być trwale połączone z padem w sposób umożliwiający swobodne korzystanie zgodnie z przeznaczeniem. W2.8 Zasilanie piórka/rysika Piórko nie powinno być niezależnie zasilane W2.9 Interface Co najmniej USB w wersji 2.0 lub nowszych W2.10 Rejestracja poziomów siły nacisku W2.11 Dokładność odczytu położenia pióra Możliwość rejestracji minimum 512 poziomów siły nacisku Maksymalna rozbieżność położenia pióra w stosunku do wskazanego odczytu - 0,5 mm W2.12 Zasilanie Signature pad jest zasilane jedynie poprzez interface USB. W2.13 Systemy operacyjne Wymaga się aby signature pad mogło współpracować z następującymi systemami operacyjnymi używanymi przez Zamawiającego: - Windows XP - Windows 7 (x86 i x64) - Windows 8.x (x86 i x64) - Windows Server Windows Server 2012 R2 - Windows Server 2008 R2 - Windows Server 2003 W systemach serwerowych praca w trybie usług terminalowych Windows, tzn urządzenie podłączone do stacji klienckiej (Windows XP, 7, 8.x) i przenoszone logicznie do środowiska serwerowego za pomocą protokołu Microsoft RDP musi być rozpoznawane i poprawnie pracować w systemie hosta. W2.14 Oprogramowanie SDK/sterowniki Wykonawca powinien dostarczyć oprogramowanie SDK w ilości nie mniejszej niż 4 licencje developerskie. Oprogramowanie użytkowe wytworzone przez Zamawiającego z wykorzystaniem SDK nie powinno podlegać ograniczeniom 9

10 Co najmniej w technologii.net oraz Win 32 (C++)/ActiveX W2.15 Wyposażenie dodatkowe W2.16 Próbka oprogramowania w języku rodziny.net lub C++ licencyjnym ani być obciążone jakimikolwiek dodatkowymi opłatami na rzecz Wykonawcy lub podmiotów trzecich. Kabel USB o długości minimum 3 m do podłączenia urządzenia do stacji roboczej Wykonawca dostarczy przykład użycia - kod źródłowy oraz wersję uruchamialną aplikacji, która: a) wyświetla na ekranie signature pada treść b) zbiera z wyznaczonego fragmentu urządzenia odręczny podpis i wyświetla go na ekranie stacji roboczej, do której signature pad jest podłączony Zamawiający będzie mógł wykorzystać kod źródłowy jako wzór do przygotowania własnego rozwiązania z użyciem SDK dostarczonego wraz z urządzeniem W2.17 Certyfikat CE signature pad spełniania wymagania określone w dyrektywie 2004/108/EC PARLAMENTU EUROPEJSKIEGO I RADY z dni a 15 grudnia 2004 r (tzw. certyfikat CE) W2.18 Instrukcja obsługi Minimum w języku polskim. W2.19 Gwarancja i serwis Na zasadach określonych w Umowie oraz w Załączniku nr 6 Do Umowy. W2.20 Ochrona wizerunku Signature pad może posiadać tylko logo producenta oraz standardowe oznaczenia C. System MDM nazwa systemu (producent, wersja) : 10

11 ... (data, miejscowość, podpis) 11
