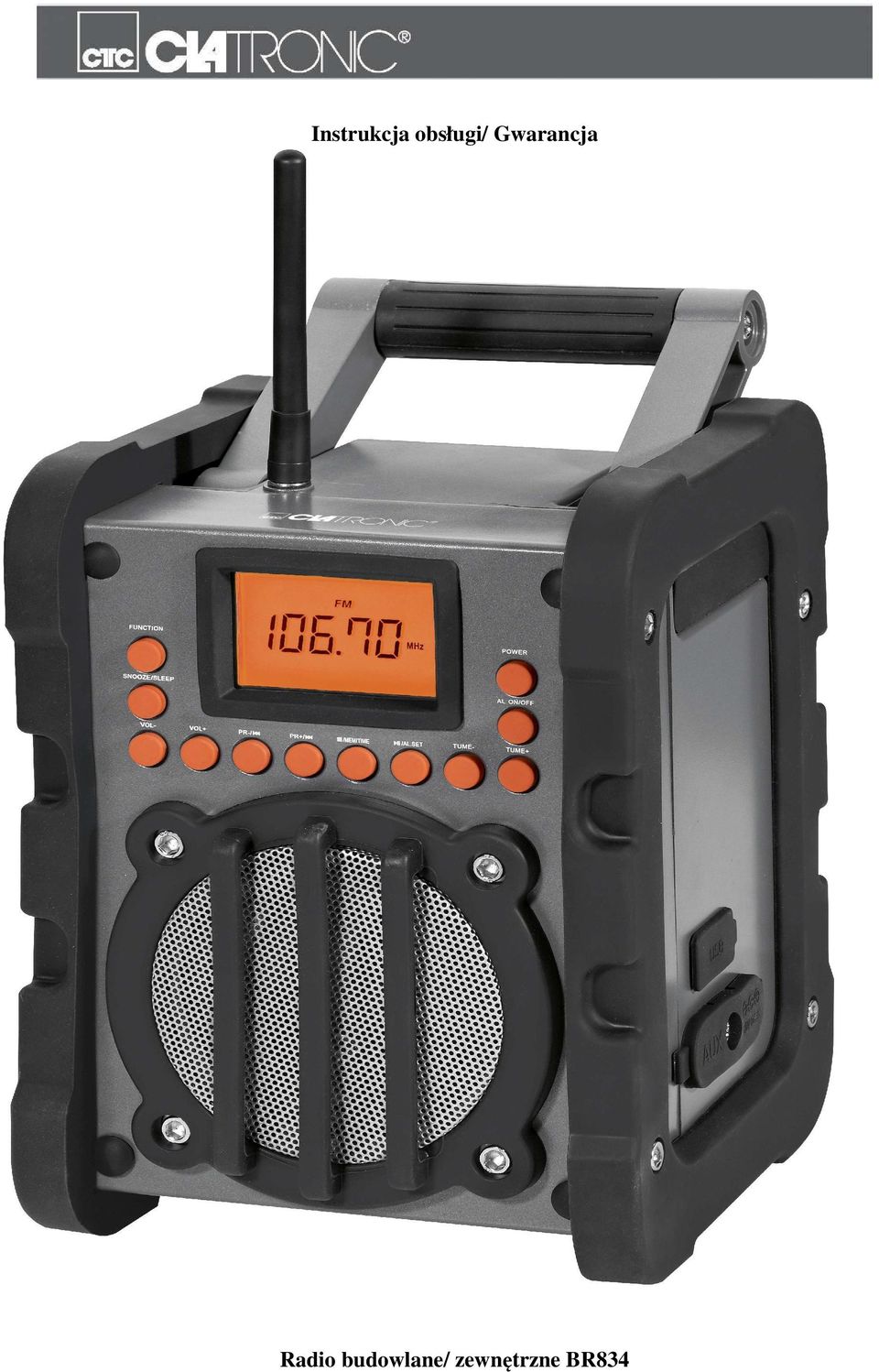

1 Instrukcja obsługi/ Gwarancja Radio budowlane/ zewnętrzne BR834

2 Przegląd elementów do obsługi

3 Instrukcja obsługi Dziękujemy, że zdecydowali się Państwo na zakup naszego produktu. Życzymy zadowolenia z zakupionego urządzenia. Symbole użyte w instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa są szczególnie oznakowane. Zawsze należy przestrzegać tych instrukcji, aby uniknąć wypadków i uszkodzenia urządzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i pokazuje potencjalne ryzyko obrażeń UWAGA: Wskazuje na potencjalne niebezpieczeństwo dla urządzenia i innych przedmiotów. HINWEIS: Podkreśla porady i informacje dla użytkowników. Ogólne wskazówki dot. bezpieczeństwa Przed użyciem urządzenie proszę dokładnie przeczytać i zachować instrukcję obsługi oraz kartę gwarancyjną, paragon oraz w miarę możliwości pudełko z opakowaniem wewnętrznym. W przypadku gdy przekazują Państwo osobie trzeciej należy przekazać także instrukcję obsługi. Aby uniknąć ryzyka pożaru lub porażenia prądem nie należy narażać urządzenia na działanie deszczu lub wilgotności. Nie używać dekodera w bezpośrednim sąsiedztwie wody (w łazience, na basenie, w wilgotnej piwnicy). Korzystać z urządzenia wyłącznie do celów prywatnych i przewidzianych. Urządzenie nie jest przeznaczone do użytku publicznego. Zasilacz jest przeznaczony tylko do użytku w suchych pomieszczeniach. Sprawdzić czy wyjściowe napięcie elektryczne i polaryzacja zasilacza pokrywają się z informacjami na podłączonym urządzeniu! Nie dotykać podłączonego do sieci zasilacza wilgotnymi rękami! Odłączyć zasilacz sieciowy z gniazdka w trakcie czyszczenia lub w razie uszkodzeń! Upewnij się, że kabel zasilający nie jest skręcony, przygnieciony i nie ma kontaktu ze źródłem ciepła. Urządzenie podłączać tylko do prawidłowo zainstalowanego gniazda. Należy sprawdzić czy napięcie podane na urządzeniu jest zgodne z napięciem w gnieździe. Przy używaniu zewnętrznych zasilaczy sieciowych zwracać uwagę na właściwe napięcie i polarność, zawsze prawidłowo wkładać baterie Urządzenie ustawić tak, aby otwory wentylacyjne nie były zasłonięte Nigdy nie otwierać obudowy urządzenia. W przypadku niefachowej naprawy może powstać znaczące niebezpieczeństwo dla użytkownika. W przypadku uszkodzeń urządzenia, w szczególności kabla sieciowego nie należy go używać, ale oddać je do naprawy przez fachowca. Kabel zasilający należy sprawdzać regularnie pod kątem uszkodzeń.

4 Uszkodzony kabel sieciowy powinien być wymieniony na równowartościowy przez producenta, nasz punkt serwisowy lub podobnie wykwalifikowaną osobę w celu uniknięcia niebezpieczeństw. W przypadku nie używania urządzenia przez dłuższy czas odłączyć je od gniazda zasilającego lub wyjąć baterie. Te symbole mogą znajdować się na urządzeniu. Należy zwrócić uwagę na: Symbol pioruna powinien wskazywać użytkownikowi części we wnętrzu urządzenia gdzie przepływa prąd o wysokim napięciu. Symbol z wykrzyknikiem powinien wskazywać użytkownikowi ważne wskazówki dot. konserwacji i obsługi urządzenia zawarte w instrukcji obsługi. Dzieci i osoby starsze Dla bezpieczeństwa Państwa dzieci nie należy zostawiać elementów opakowania (plastikowe torebki, karton, styropian itp.) w miejscach dla nich dostępnych. OSTRZEŻENIE! Nie należy pozwalać małym dzieciom bawić się folią. Isnieje ryzyko uduszenia! Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, zdolności sensorycznej lub umysłowej lub bez potrzebnego doświadczenia i / lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały wskazówki, w jaki sposób korzystać z urządzenia. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem. Przegląd elementów do obsługi 1. Antena FM 2. Uchwyt 3. Wyświetlacz LCD 4. Przycisk POWER (wł/wył) 5. Przycisk AL ON/OFF (alarm wł/wył) 6. Przyciski TUNE+/TUNE- (strojenie radia) 7. Przycisk /AL.SET (odtwarzanie/ pauza/ ustawianie czasu alarmu) 8. Przycisk [kwadracik]/mem/time SET (zatrzymanie odtwarzania/pamięć/ ustawianie czasu) 9. Głośnik 10. Przyciski PR+/ / PR-/ [<<] (Pamięć stacji/ wyszukiwanie w przód/ w tył) 11. Przyciski VOL+/ VOL- (Głośność) 12. Przycisk SNOOZE/ SLEEP (tryb uśpienia) 13. Przycisk FUNCTION 14. Komora baterii 15. Wejście 7.5 V DC IN

5 Używać 16. Złącze AUX IN 17. Zaślepka wejścia USB Wyposażenie (bez obrazka) Zasilacz Uruchamianie urządzenia Przed uruchomieniem urządzenia przeczytać dokładnie niniejszą instrukcję obsługi. Wybrać odpowiednie umiejscowienie dla urządzenia. Nadają się suche, płaskie, antypoślizgowe powierzchnie, na których można dobrze obsługiwać urządzenie. Należy zwrócić uwagę aby urządzenie miało dobrą wentylację. Usunąć folię ochronną z wyświetlacza. W razie potrzeby przykręcić elastyczną antenę do odpowiedniego złącza. Zasilanie (zasilacz) Umieścić wtyczkę sieciową w prawidłowo zainstalowanym gniazdku sieciowym. Połączyć urządzenie z zasilaczem umieszczając wtyczkę zasilacza w wejściu 7.5 V DC IN. Upewnić się, że napięcie w sieci odpowiada specyfikacji na tabliczce znamionowej UWAGA Dołączony do urządzenia adapter sieciowy może być używany tylko z niniejszym urządzeniem. Nie stosować z innymi urządzeniami. wyłącznie adaptera prądu zmiennego 7,5 V inny rodzaj adaptera może uszkodzić urządzenie. i WSKAZÓWKA W przypadku nie korzystania z urządzenia przez dłuższy czas należy odłączyć adapter sieciowy od kontaktu. Po odłączeniu urządzenia od zasilania ustawienia godziny oraz zapamiętane stacje zostaną utracone. Zasilanie urządzenia bateriami (baterie nie należą do dostawy) Opcjonalnie urządzenie może być zasilane czterema bateriami. Otworzyć pokrywę komory baterii (14) z tyłu urządzenia, usuwając śrubkę przy pomocy śrubokrętu. Umieścić cztery baterie typu UM2/ R14 1,5 V. Zwrócić uwagę na właściwą polarność (patrz spód komory baterii)! Zamknąć pokrywę komory baterii wkręcając śrubkę na właściwe miejsce. W przypadku nie korzystania z urządzenia przez dłuższy czas należy wyjąć baterie aby uniknąć wycieku kwasu akumulatorowego.

6 i WSKAZÓWKA Po podłączeniu zasilacza automatycznie zostaje wyłączone zasilanie bateriami. W przypadku gdy zmniejsza się jasność wyświetlacza (3) należy wymienić baterie. Po wyjęciu baterii ustawienia godziny oraz zapamiętane stacje zostaną utracone. OSTRZEŻENIE: Nie narażać baterii na działanie wysokiej temperatury lub bezpośrednie działanie promieni słonecznych. Nie wrzucać baterii do ognia. Niebezpieczeństwo wybuchu! UWAGA! Różne typy baterii jak również baterie nowe oraz używane nie powinny być używane w tym samym czasie. Baterie nie należą do śmieci domowych. Prosimy o oddawanie zużytych baterii do specjalnych punktów zbiórki lub sprzedawców. Ogólna obsługa Włączanie/ wyłączanie urządzenia W celu włączenia/ wyłączenia urządzenia należy wcisnąć przycisk POWER (4) Przycisk FUNCTION (13) Służy do wybierania między trybami FM, AM, USB i AUX VOL+/ VOL- głośność (11) Służy do ustawiania indywidualnej siły dźwięku. Opóźnione wyłączanie (SLEEP) Po upływie wybranego przez Państwa czasu urządzenie wyłączy się automatycznie. Przez wielokrotne wciśnięcie przycisku SNOOZE/ SLEEP ustawiają Państwo czas, po którym urządzenie wyłączy się. Do wyboru mają Państwo 120, 90, 60, 45, 30 lub 15 minut. Na wyświetlaczu pojawi się komunikat SLEEP. Dezaktywacja: Po pojawieniu się komunikatu 15 nacisnąć ponownie przycisk SNOOZE/ SLEEP, zgaśnie komunikat SLEEP na wyświetlaczu. Funkcja została dezaktywowana. i WSKAZÓWKA Po krótkim wciśnięciu przycisku SNOOZE/ SLEEP wyświetli się Państwu pozostały czas. Ustawianie godziny ( w trybie czuwania) 1. W trybie czuwania wcisnąć przycisk [kwadracik]/mem/time SET (8) zaczną mrugać godziny.

7 2. Używając przycisku PR+/ / PR-/ [<<] (10) ustawić godzinę. 3. Ponownie wcisnąć przycisk [kwadracik]/mem/time SET (8). Mrugają minuty. 4. Używając przycisku PR+/ / PR-/ [<<] (10) ustawić minuty. 5. Zapisać ustawioną godzinę wciskając ponownie przycisk [kwadracik]/mem/time SET. i WSKAZÓWKA W przypadku przerwy w dostawie prądu zapisana godzina zostanie utracona. Radio hören słuchanie radia Wyszukiwanie stacji 1. W zależności od tego jakiej częstotliwości chcą Państwo słuchać, wcisnąć przycisk FUNCTION (13) tyle razy, aż na wyświetlaczu pojawi się FM lub AM. FM = UKW, AM = fala środkowa 2. Mają Państwo dwie możliwości aby nastroić stację: - wciskać przyciski TUNE+/TUNE- (6) - przytrzymać przycisk TUNE+/TUNE- (6) wciśnięty Urządzenie wyszuka następną, względnie poprzednią stację radiową. 3. W przypadku gdy zasięg jest zbyt słaby a odbierana stacja szumi, należy spróbować polepszyć zasięg przez zmianę miejsca w którym ustawione jest urządzenie. Zapisywanie stacji i WSKAZÓWKA W przypadku przerwy w dostawie prądu zapisane stacje zostaną utracone. 1. Po wyszukaniu pożądanej stacji wcisnąć przycisk [kwadracik]/mem/time SET (8). Na wyświetlaczu pojawi się miejsce zapisu (np. 02) oraz będzie mrugał komunikat MEM. 2. Aby wybrać miejsce zapisu dla programu należy wcisnąć przycisk PR+/ / PR-/ [<<] (10). 3. Aby zapisać stację należy wcisnąć przycisk [kwadracik]/mem/time SET. Wybór zapisanej stacji Aby wybrać zapisaną stację należy wcisnąć przycisk PR+/ lub PR-/[<<] (10) Automatyczne wyszukiwanie stacji Opcjonalnie mogą się państwo zdecydować na automatyczne wyszukiwanie stacji przez urządzenie. W tym celu należy wykonać następujące kroki: 1. Przytrzymać przycisku [kwadracik]/mem/time SET (8) wciśnięty przez ok. 3 sekundy, po tym czasie urządzenie rozpocznie automatyczne wyszukiwanie stacji. Przy tym przeszukiwany będzie całkowity zakres częstotliwości. Wyszukane stacje zostaną zapisane w rosnącej kolejności na miejscach od 1 do 20.

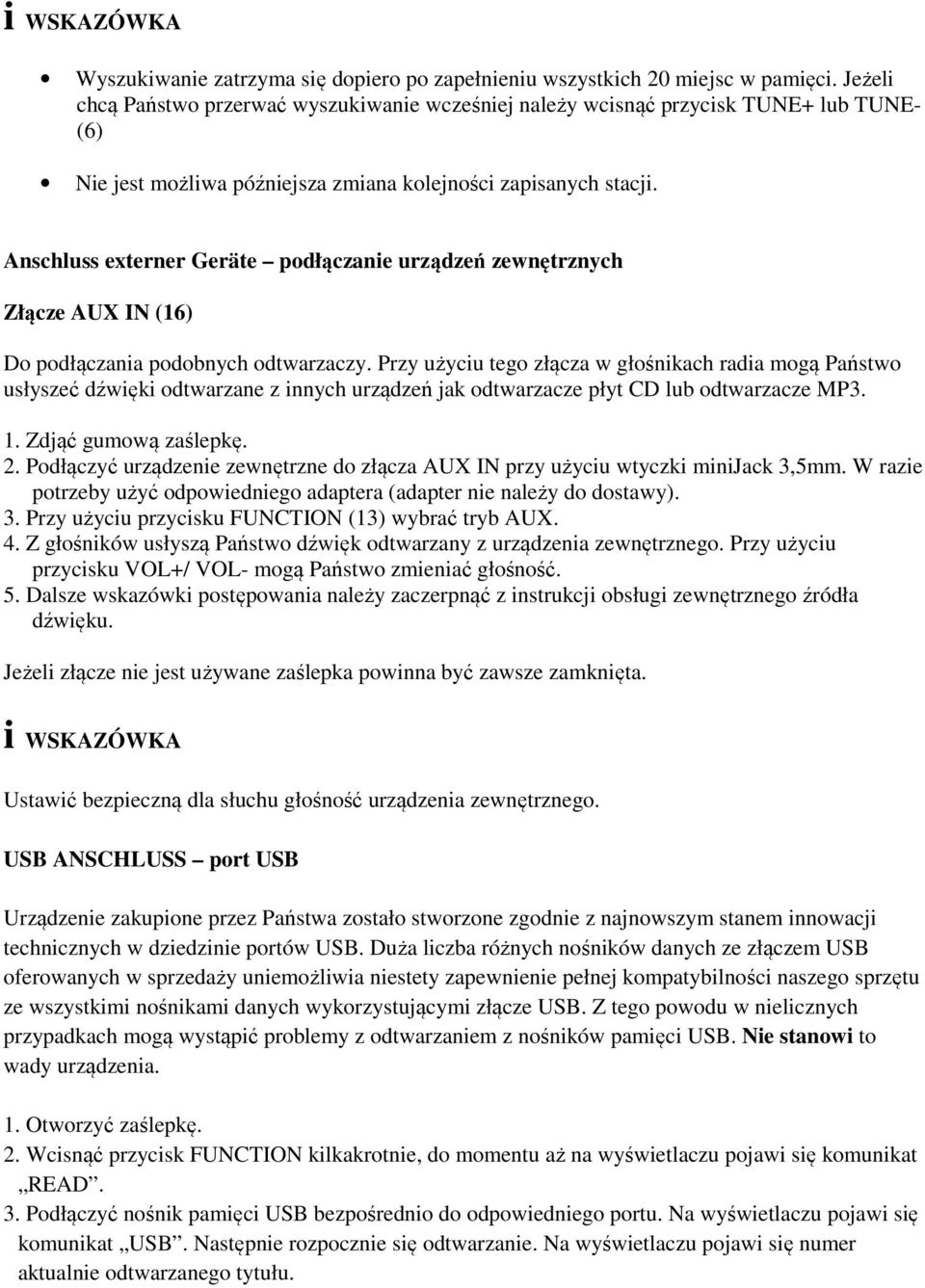

8 i WSKAZÓWKA Wyszukiwanie zatrzyma się dopiero po zapełnieniu wszystkich 20 miejsc w pamięci. Jeżeli chcą Państwo przerwać wyszukiwanie wcześniej należy wcisnąć przycisk TUNE+ lub TUNE- (6) Nie jest możliwa późniejsza zmiana kolejności zapisanych stacji. Anschluss externer Geräte podłączanie urządzeń zewnętrznych Złącze AUX IN (16) Do podłączania podobnych odtwarzaczy. Przy użyciu tego złącza w głośnikach radia mogą Państwo usłyszeć dźwięki odtwarzane z innych urządzeń jak odtwarzacze płyt CD lub odtwarzacze MP3. 1. Zdjąć gumową zaślepkę. 2. Podłączyć urządzenie zewnętrzne do złącza AUX IN przy użyciu wtyczki minijack 3,5mm. W razie potrzeby użyć odpowiedniego adaptera (adapter nie należy do dostawy). 3. Przy użyciu przycisku FUNCTION (13) wybrać tryb AUX. 4. Z głośników usłyszą Państwo dźwięk odtwarzany z urządzenia zewnętrznego. Przy użyciu przycisku VOL+/ VOL- mogą Państwo zmieniać głośność. 5. Dalsze wskazówki postępowania należy zaczerpnąć z instrukcji obsługi zewnętrznego źródła dźwięku. Jeżeli złącze nie jest używane zaślepka powinna być zawsze zamknięta. i WSKAZÓWKA Ustawić bezpieczną dla słuchu głośność urządzenia zewnętrznego. USB ANSCHLUSS port USB Urządzenie zakupione przez Państwa zostało stworzone zgodnie z najnowszym stanem innowacji technicznych w dziedzinie portów USB. Duża liczba różnych nośników danych ze złączem USB oferowanych w sprzedaży uniemożliwia niestety zapewnienie pełnej kompatybilności naszego sprzętu ze wszystkimi nośnikami danych wykorzystującymi złącze USB. Z tego powodu w nielicznych przypadkach mogą wystąpić problemy z odtwarzaniem z nośników pamięci USB. Nie stanowi to wady urządzenia. 1. Otworzyć zaślepkę. 2. Wcisnąć przycisk FUNCTION kilkakrotnie, do momentu aż na wyświetlaczu pojawi się komunikat READ. 3. Podłączyć nośnik pamięci USB bezpośrednio do odpowiedniego portu. Na wyświetlaczu pojawi się komunikat USB. Następnie rozpocznie się odtwarzanie. Na wyświetlaczu pojawi się numer aktualnie odtwarzanego tytułu.

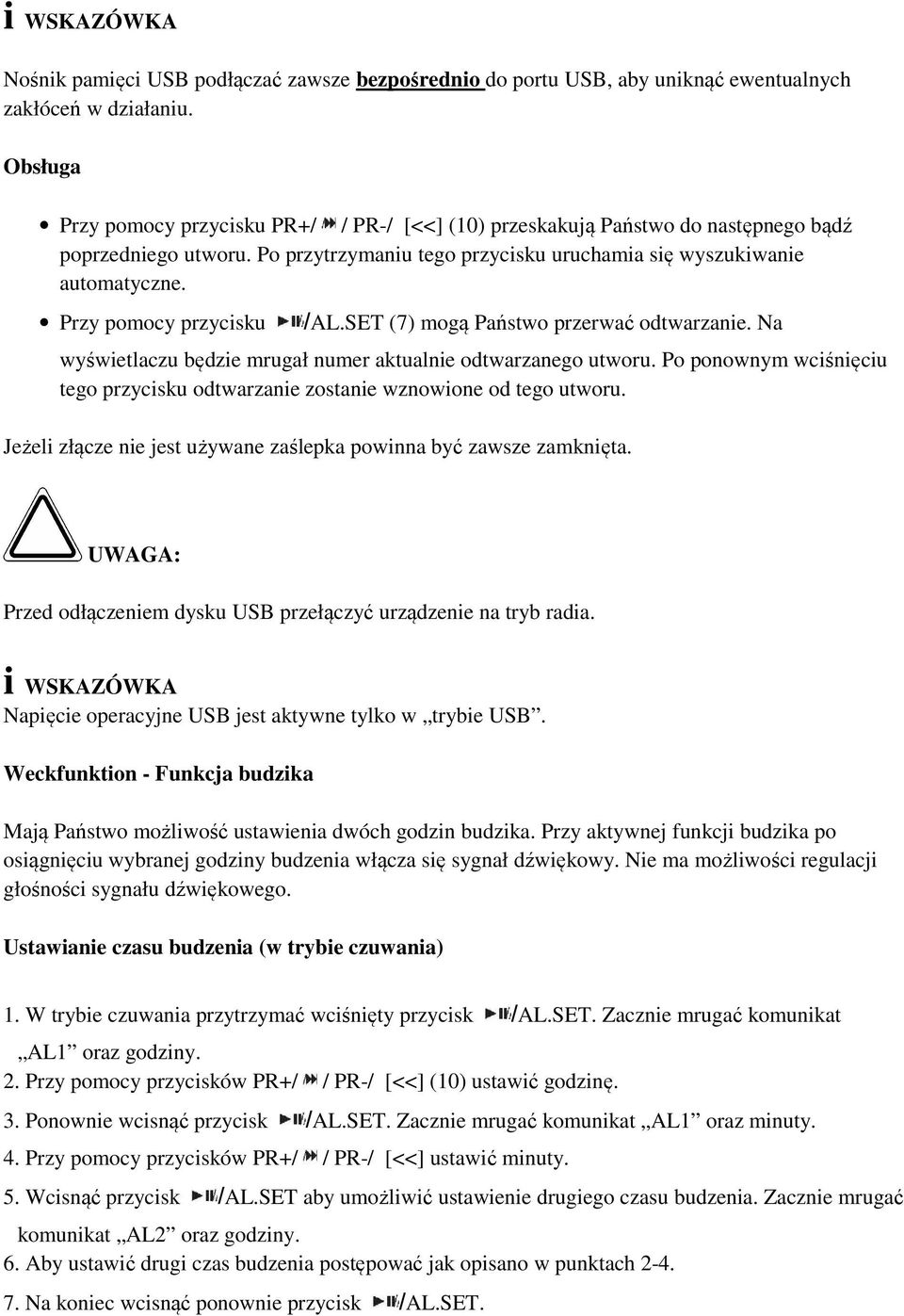

9 i WSKAZÓWKA Nośnik pamięci USB podłączać zawsze bezpośrednio do portu USB, aby uniknąć ewentualnych zakłóceń w działaniu. Obsługa Przy pomocy przycisku PR+/ / PR-/ [<<] (10) przeskakują Państwo do następnego bądź poprzedniego utworu. Po przytrzymaniu tego przycisku uruchamia się wyszukiwanie automatyczne. Przy pomocy przycisku /AL.SET (7) mogą Państwo przerwać odtwarzanie. Na wyświetlaczu będzie mrugał numer aktualnie odtwarzanego utworu. Po ponownym wciśnięciu tego przycisku odtwarzanie zostanie wznowione od tego utworu. Jeżeli złącze nie jest używane zaślepka powinna być zawsze zamknięta. UWAGA: Przed odłączeniem dysku USB przełączyć urządzenie na tryb radia. i WSKAZÓWKA Napięcie operacyjne USB jest aktywne tylko w trybie USB. Weckfunktion - Funkcja budzika Mają Państwo możliwość ustawienia dwóch godzin budzika. Przy aktywnej funkcji budzika po osiągnięciu wybranej godziny budzenia włącza się sygnał dźwiękowy. Nie ma możliwości regulacji głośności sygnału dźwiękowego. Ustawianie czasu budzenia (w trybie czuwania) 1. W trybie czuwania przytrzymać wciśnięty przycisk /AL.SET. Zacznie mrugać komunikat AL1 oraz godziny. 2. Przy pomocy przycisków PR+/ / PR-/ [<<] (10) ustawić godzinę. 3. Ponownie wcisnąć przycisk /AL.SET. Zacznie mrugać komunikat AL1 oraz minuty. 4. Przy pomocy przycisków PR+/ / PR-/ [<<] ustawić minuty. 5. Wcisnąć przycisk /AL.SET aby umożliwić ustawienie drugiego czasu budzenia. Zacznie mrugać komunikat AL2 oraz godziny. 6. Aby ustawić drugi czas budzenia postępować jak opisano w punktach Na koniec wcisnąć ponownie przycisk /AL.SET.

10 Włączanie/ wyłączanie funkcji budzika Wcisnąć kilkakrotnie przycisk AL ON/ OFF (5) jednokrotne naciśnięcie = pierwszy czas budzenia jest aktywny. Na wyświetlaczu pojawia się komunikat AL1 dwukrotne naciśnięcie = drugi czas budzenia jest aktywny. Na wyświetlaczu pojawia się komunikat AL2 trzykrotne naciśnięcie = pierwszy i drugi czas budzenia jest aktywny. Na wyświetlaczu pojawia się komunikat AL1 oraz AL2. czterokrotne naciśnięcie = funkcja budzika jest nieaktywna Automatyczne powtarzanie budzenia Automatycznie ustawioną funkcję budzika można na ok. 9 minut wyłączyć przyciskiem SNOOZE/ SLEEP (12) Czyszczenie i konserwacja UWAGA: Nie zanurzać urządzenia w wodzie. Przed czyszczeniem odłączyć urządzenie od zasilania Zabrudzenia zewnętrzne mogą Państwo usuwać wilgotną ściereczką bez dodatkowych środków. Usuwanie zakłóceń Problem Przyczyna Rozwiązanie Nie można uruchomić Urządzenie zablokowane zawieszone Odłączyć zasilanie na ok. 5 sekund. Następnie włączyć ponownie urządzenie urządzenia Brak dźwięku Nadmiernie obniżona głośność Podnieść głośność Słaba jakość dźwięku Dane Techniczne Zbyt słaby sygnał radiowy Zbyt słabe baterie Spróbować poprawić jakość sygnału poprzez umieszczenie urządzenia w innym miejscu. Wymienić baterie na nowe, lub podłączyć urządzenie do sieci elektrycznej. Model:.. BR 834 Zasilanie bateriami:... 4x 1.5 V UM2/R14 Stopień ochrony:. IPX 4 Pobór mocy:.. 7 W Odtwarzane formaty. MP3 Waga netto:. 2,46 KG Radio: Zakres częstotliwości VHF/FM 87.5 ~ MHz MW/AM 530 ~ 1600 khz

11 Zasilacz zewnętrzny Prąd wejściowy:.ac V, 50/60 Hz Prąd wyjściowy:.dc 7.5 V / 1 A Polarność:. Klasa ochrony: II Z zastrzeżeniem zmian technicznych! WARUNKI GWARANCJI Udzielany 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie uszkodzone urządzenie będzie bezpłatnie wymieniane na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia, po dostarczeniu do punktu zakupu kompletnego sprzętu z oryginalnymi akcesoriami, instrukcją obsługi i w miarę możliwości w oryginalnym opakowaniu wraz z dowodem zakupu.w razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Gwarancja nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania, których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa. Gwarancja nie obejmuje: mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad, uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych, nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania, sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów, uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane, roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta, prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy Wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywilnego (Dz. z 2002 r. Nr 141, poz.1176). Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

12 Znaczenie symbolu Pojemnik na śmieci To urządzenie zostało wyposażone w baterię do ładowania. Zużyte baterie i akumulatory nie zaliczają się do odpadów domowych. Prosimy o oddawanie zużytych baterii do specjalnych punktów zbiórki lub sprzedawców. Baterie i akumulatory muszą być usunięte zanim urządzenie zostanie zutylizowane. Proszę chronić nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych przewidzianych do zdawania sprzętu elektrycznego i tam oddawać sprzęt, który nie będzie juz używany. Dzięki temu pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko naturalne oraz ludzkie zdrowie. Tym sposobem przyczyniają się Państwo do ponownego użycia, recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, mogą Państwo otrzymać w swoich regionalnych urzędach komunalnych lub w administracji gminy.
