1 MatriX unikalny palnik gazowy Jubileusz 20 lat w Polsce

2 MatriX

3 2/3 Palnik MatriX historia rozwoju i przyszłość techniki grzewczej Zmieniające się i wciąż rosnące wymagania dotyczące ogrzewania zmuszają do ciągłego szukania nowych rozwiązań, aby spełniały aktualne oczekiwania i przyszłościowe wymagania. Dzisiaj priorytetem jest zapewnienie jak najniższych kosztów ogrzewania, dużej niezawodności i trwałości urządzeń, jak również ochrona środowiska naturalnego. Historia palnika MatriX to doskonały przykład zmian, jakie dokonały się w branży grzewczej od początku lat dziewięćdziesiątych do dnia dzisiejszego. Zgodnie z zasadą: nic nie jest tak dobre, aby nie dało się tego udoskonalić, palnik MatriX rozwijał się począwszy od atmosferycznego palnika jednostopniowego po dzisiejszy, wentylatorowy palnik modulowany z układem kontroli spalania Lambda Pro Control. Rodzina kotłów wiszących Vitodens Dzięki palnikowi MatriX, określanemu jako kamień milowy rozwoju techniki grzewczej, kotły kondensacyjne marki Viessmann gwarantują oszczędne, niezawodne i przyjazne dla środowiska naturalnego ogrzewanie. Już dzisiaj spełniają wymogi energooszczędnego i ekologicznego ogrzewania przyszłości. Program gazowych kotłów kondensacyjnych firmy Viessmann spełnia wszystkie wymagania użytkowników, pozwala wybrać rozwiązania dostosowane do każdych potrzeb i oczekiwań.

4 MatriX Historia rozwoju palnika MatriX Odporna na duże obciążenia termiczne siatka MatriX ze stali szlachetnej z warstwą katalityczną, obniżająca temperaturę spalania i emisję tlenków azotu Palnik MatriX ma już 20 lat. Wraz z rozwojem techniki rozwijał się od jednostopniowego palnika atmosferycznego do dzisiejszego, modulowanego palnika wentylatorowego. Udoskonalony został również proces regulacji palnika i jakości spalania, od prostego prostego, po dzisiejszy system kontroli spalania Lambda Pro Control. Od początku stosowany był w kotłach stojących i wiszących aż po dzień dzisiejszy, gdzie wszystkie kotły kondensacyjne marki Viessmann wyposażone są w palniki MatriX. Produktom, w których był i jest stosowany palnik MatriX, przyznano wiele międzynarodowych nagród i wyróżnień. Miedzy innymi, MatriX otrzymał tytuł: Kluczowa technologia ochrony środowiska w przemyśle 1993/1994 (BDI 94), przyznany przez Niemieckie Zrzeszenie Przemysłowe, a później także Zrzeszenie Przemysłowe przy Unii Europejskiej (EBEAF 94). Z aktualnych wyróżnień, r. Vitodens 300-W z planikiem MatriX został zwycięzcą testu porównawczego fundacji Siftung Warentest, jako najlepszy produkt wśród wiszących gazowych kotłów kondensacyjnych. Historia postępu techniki grzewczej to również coraz powszechniejsze stosowanie stali szlachetnej do budowy kotłów. Pierwsze kotły wykonane ze stali szlachetnej firma Viessmann wyprodukowała w 1972 roku był to kocioł o nazwie Edelstahl-Kessel. Obecnie, wszystkie kondensacyjne kotły gazowe marki Viessmann wykonane są ze stali szlachetnej.

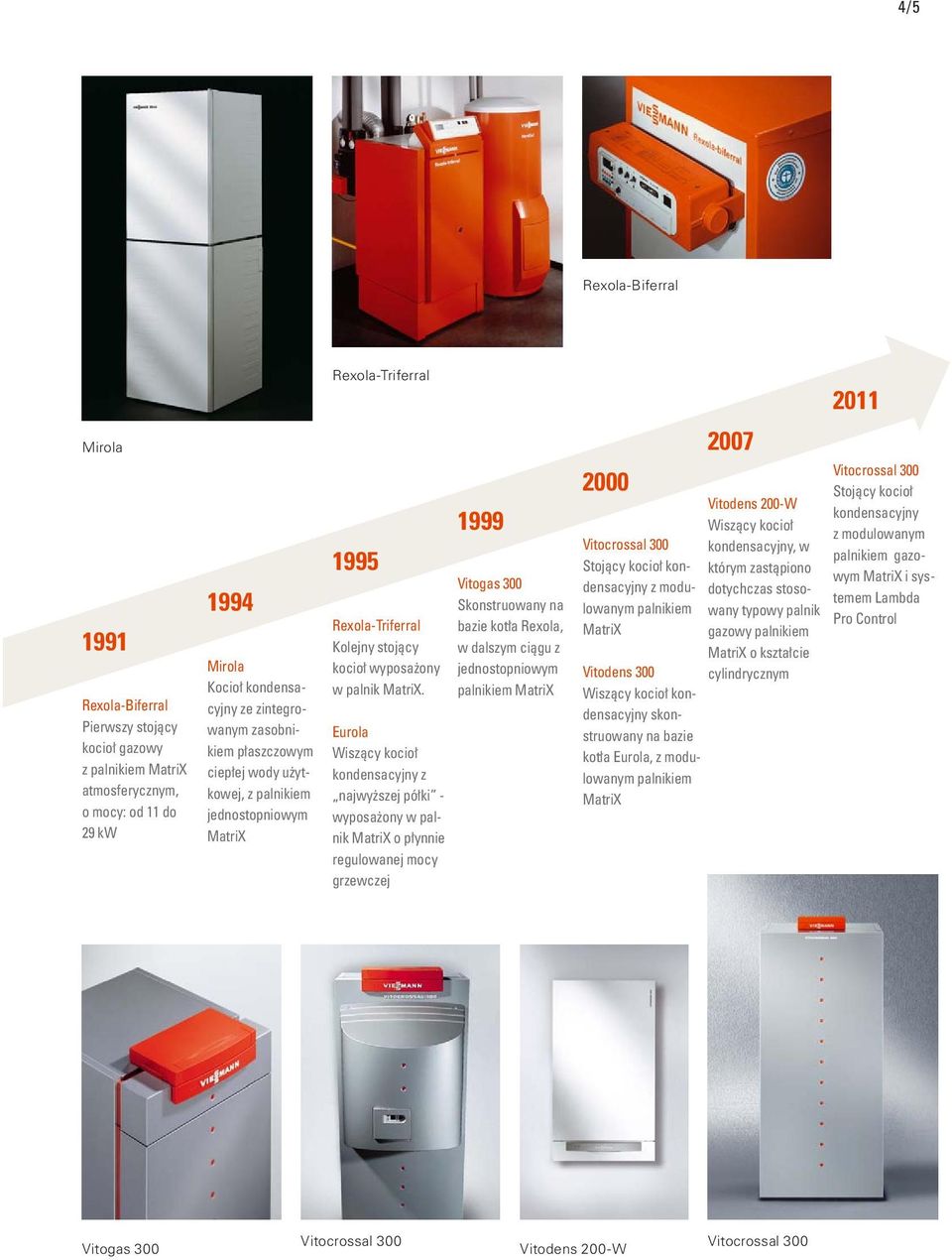

5 4/5 Rexola-Biferral Rexola-Triferral 2011 Mirola 1991 Rexola-Biferral Pierwszy stojący kocioł gazowy z palnikiem MatriX atmosferycznym, o mocy: od 11 do 29 kw 1994 Mirola Kocioł kondensacyjny ze zintegrowanym zasobnikiem płaszczowym ciepłej wody użytkowej, z palnikiem jednostopniowym MatriX 1995 Rexola-Triferral Kolejny stojący kocioł wyposażony w palnik MatriX. Eurola Wiszący kocioł kondensacyjny z najwyższej półki - wyposażony w palnik MatriX o płynnie regulowanej mocy grzewczej 1999 Vitogas 300 Skonstruowany na bazie kotła Rexola, w dalszym ciągu z jednostopniowym palnikiem MatriX 2000 Vitocrossal 300 Stojący kocioł kondensacyjny z modulowanym palnikiem MatriX Vitodens 300 Wiszący kocioł kondensacyjny skonstruowany na bazie kotła Eurola, z modulowanym palnikiem MatriX 2007 Vitodens 200-W Wiszący kocioł kondensacyjny, w którym zastąpiono dotychczas stosowany typowy palnik gazowy palnikiem MatriX o kształcie cylindrycznym Vitocrossal 300 Stojący kocioł kondensacyjny z modulowanym palnikiem gazowym MatriX i systemem Lambda Pro Control Vitogas 300 Vitocrossal 300 Vitodens 200-W Vitocrossal 300

6 MatriX Dlaczego palniki MatriX są takie wyjątkowe? Siatka żarzy się oddając dużą ilość ciepła do powierzchni grzewczej kotła drogą promieniowania (stąd określenie: palnik promiennikowy). Podczas pracy palnika jego rozświetlona kopuła przypomina słońce o zachodzie. W wyniku tego nowatorskiego w skali całej branży rozwiązania uzyskujemy znacznie niższe temperatury spalania niż w typowych palnikach oraz minimalne emisje substancji szkodliwych do atmosfery, poniżej najostrzejszych światowych norm Programu Hamburskiego. Palnik MatriX to w swojej kategorii jedno z najdoskonalszych rozwiązań myśli technicznej w branży grzewczej, spełniające wszystkie indywidualne oczekiwania klienta. Jego główne zalety to: najwyższa sprawność kotła w każdych warunkach jego codziennej pracy Palnik gazowy MatriX stanowi serce kotłów kondensacyjnych z najwyższej półki. Ze względu na swoją konstrukcję i sposób pracy jest unikalnym rozwiązaniem w skali całej branży grzewczej. Został sprawdzony w praktyce na przestrzeni 20 lat opatentowany i produkowany wyłącznie przez firmę Viessmann. zasilanie każdym dostępnym rodzajem gazu oraz biogazem długowieczna i niezawodna eksploatacja niemal niesłyszalna praca kotła zerowe emisje zanieczyszczeń do atmosfery Istotą palnika promiennikowego MatriX jest uformowana w kształcie półkuli siatka spleciona ze specjalnej, wyjątkowo odpornej termicznie stali szlachetnej. Mieszanka gazowo powietrzna ulega spalaniu na jej powierzchni niemal bez płomienia.

7 Efektywny 6/7 Palnik MatriX gwarantuje wyjątkowo oszczędną eksploatację MatriX maksymalnie wykorzystuje energię paliwa. W czasie pracy palnika żarząca się siatka znaczną cześć ciepła przekazuje wodzie grzewczej przez promieniowanie. Jest to najskuteczniejszy sposób przekazywania ciepła przebiegający niemal bez strat energii. Dzięki temu proces spalania w palniku MatriX przebiega przy znacznie niższych temperaturach spalin (900 C), niż w typowych palnikach (ok C). Pozwala to w jeszcze większym stopniu wykorzystać ciepło kondensacji im niższa temperatura spalin, tym intensywniejsza kondensacja, wyższa sprawność kotła i oszczędniejsze ogrzewanie. Dodatkowe oszczędności na kosztach ogrzewania zapewnia wyjątkowo szeroki zakres modulacji mocy grzewczej palników MatriX: 1:5 (od 20 do 100% mocy maksymalnej). Dzięki temu kotły osiągają bardzo wysoką sprawność średnioroczną, gdyż płynnie dopasowują moc z jaką pracują do zapotrzebowania budynku na ciepło (w zależności od temperatur zewnętrznych). Tym samym, rzadziej się załączają dodatkowo oszczędzając paliwo. Pracą palnika MatriX steruje układ Lambda Pro Control, który stale kontroluje i reguluje proces spalania. Dzięki Lambda Pro Control kocioł pracuje z zawsze maksymalną sprawnością efektywnie wykorzystując paliwo, niezależnie od rodzaju i jakości gazu. Automatyka również pomaga obniżyć koszty ogrzewania. Nowy regulator pogodowy Vitotronic sprawdza jak szybko budynek traci ciepło i na tej podstawie decyduje o załączeniu palnika. Pozwala dodatkowo obniżyć zużycie gazu optymalizując pracę kotła. Dba aby ciepło było dostarczane do ogrzewanego budynku tylko wtedy, kiedy jest rzeczywiście potrzebne. Modulowany palnik MatriX Compact Tak funkcjonuje technika kondensacyjna 2 % 100 % +9% 109 % Kondensacyjne kotły grzewcze marki Viessmann osiągają sprawność do 109 procent. W wyniku kondensacji pary wodnej zawartej w spalinach odbiera się z nich dodatkowe ciepło, które następnie przekazywane jest do systemu grzewczego. Zwiększa to efektywność, obniża koszty eksploatacji i zmniejsza obciążenie środowiska naturalnego.

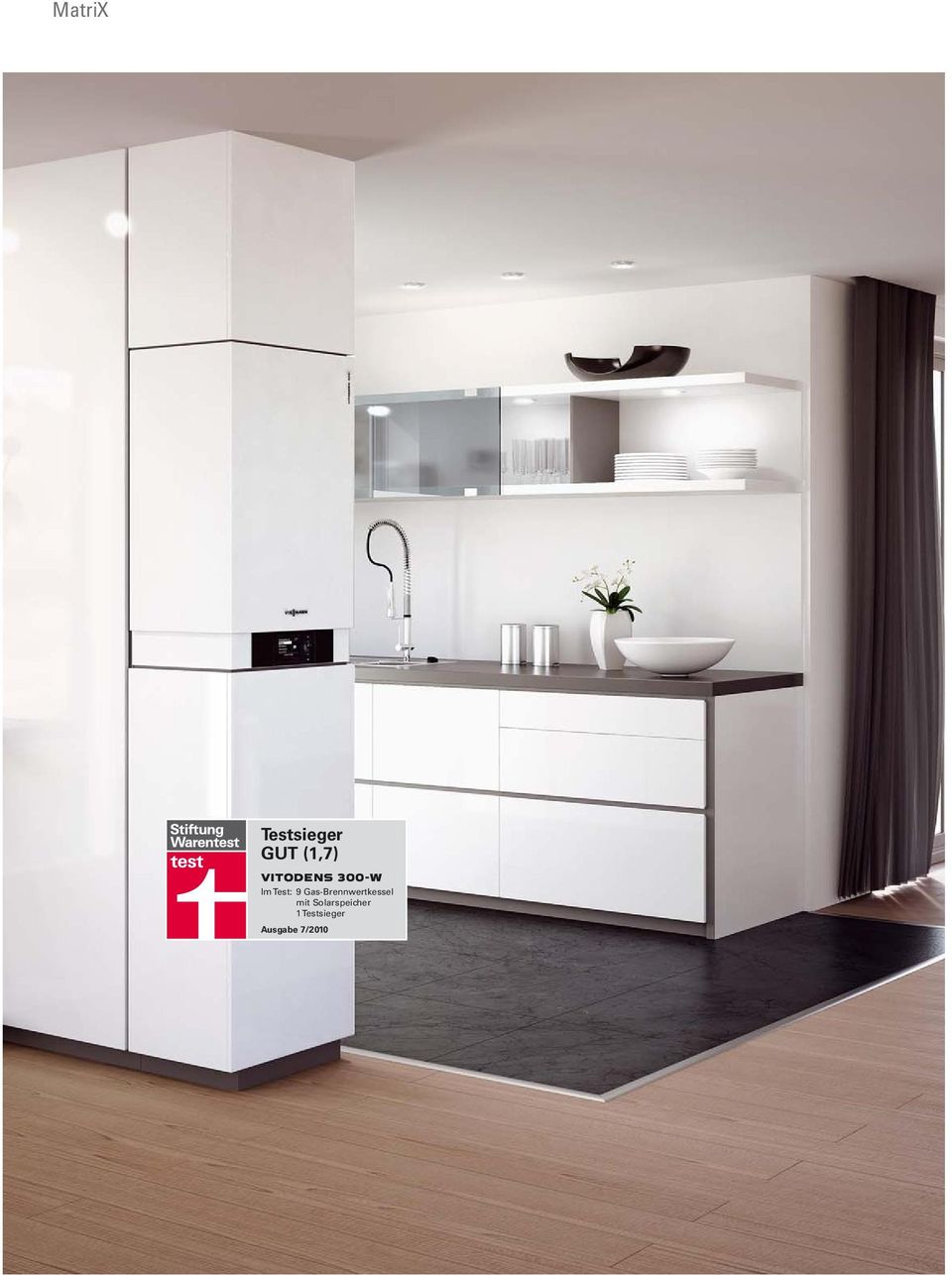

8 MatriX Testsieger GUT (1,7) VITODENS 300-W Im Test: 9 Gas-Brennwertkessel mit Solarspeicher 1 Testsieger Ausgabe 7/2010

9 Trwały 8/9 Palnik MatriX gwarantuje również wyjątkową trwałość kotła W odróżnieniu od typowych palników, siatka MatriX o kształcie półkuli nie ma sztywnych połączeń. Jej powierzchnię wykonano bez spawania, dzięki temu skutecznie kompensuje naprężenia powstające podczas rozgrzewania i wychładzania urządzenia. Wpływa to bardzo korzystnie na długą żywotność i bezawaryjną pracę palnika. Pewną i długowieczną eksploatację kotła gwarantuje również materiał z jakiego została wykonana siatka MatriX z wyjątkowo odpornej termicznie stali szlachetnej. O tym, że palnik MatriX jest rzeczywiście bardzo dobrym rozwiązaniem najlepiej świadczy fakt, iż jest stosowany zarówno w wiszących, jak i stojących kotłach kondensacyjnych: o małej mocy grzewczej - do 13 kw, oraz w kotłach stojących o dużej mocy - do 314 kw. Palnik MatriX o kształcie cylindrycznym stosowany jest w kotłach: stojących o mocy - do 628 kw, oraz jako instalacja złożona z kilku kotłów wiszących (kotłownia kaskadowa) o mocy grzewczej nawet do 840 kw. Mimo iż palnik MatriX cały czas jest innowacyjnym rozwiązaniem, został on już dokładnie sprawdzony w praktyce na przełomie ostatnich 20 lat. Obecnie wszystkie kotły kondensacyjne marki Viessmann wyposażone są wyłącznie w palniki MatriX, własnej produkcji: o kształcie półkuli lub o kształcie cylindrycznym.

10 MatriX

11 Ekologiczny 10/11 Palnik MatriX jest przyjazny dla środowiska Zwiększający się stopień zanieczyszczenia atmosfery zmusza do szukania nowych rozwiązań o niskich emisjach szkodliwych substancji. Ograniczanie emisji wiąże się również z maksymalnym wykorzystaniem paliwa, tym samym obniża koszty ogrzewania. Dzięki temu osiąga on bardzo niskie stężenia zanieczyszczeń w spalinach, w tym również tlenków azotu (NO X ) poniżej najostrzejszych światowych norm Programu Hamburskiego. Palnik jest elementem kotła, który w szczególności odpowiedzialny jest za proces spalania. MatriX maksymalnie wykorzystuje paliwo przy spalaniu z najniższą emisją substancji szkodliwych do atmosfery. Jest wyjątkowo przyjazny dla środowiska ponieważ nie wytwarza się na nim typowy dla większości palników płomień (w kształcie stożka), a jedynie jego powierzchnia żarzy się promieniując ciepłem. Wartości graniczne emisji [mg/kwh] DIN 4702, cz. 6 Wartości Błękitny szwajcarskie Anioł RAL-UZ 61 Wartości hamburskie NO x CO Vitodens Vitocrossal 300 (typ CU3 i CM3) Charakterystyka emisji gazowych kotłów Vitodens i Vitocrossal w zestawieniu z różnymi przepisami i znakami jakości

12 Innowacyjna technika kondensacyjna Innowacje firmy Viessmann Kamień milowy techniki grzewczej wyjątkowo efektywny i trwały wymiennik Inox-Radial, z wysokiej jakości stali szlachetnej MatriX pozostawał i wciąż pozostaje rozwiązaniem wiodącym i najnowocześniejszym wśród palników gazowych. Jego sukcesu należy upatrywać w całościowej strategii firmy Viessmann, która łącząc najlepsze tradycje z innowacyjnością - od lat oferuje produkty niezawodne i na najwyższym poziomie zaawansowania technicznego. Innowacyjne rozwiązania w kotłach kondensacyjnych Viessmann to: palnik gazowy MatriX układ kontroli spalania Lambda Pro Control wymiennik spaliny-woda Inox-Radial lub Inox-Crossal nowe regulatory Vitotronic Najlepszy palnik to nie wszystko. Aby kocioł kondensacyjny pracował wyjątkowo oszczędnie i niezawodnie wszystkie jego komponenty powinny stanowić innowacyjne rozwiązania i najwyższą jakość materiałową wzajemnie uzupełniać się dla maksymalnie oszczędnego i ekologicznego ogrzewania. Innowacyjne rozwiązania zastosowane w kotłach kondensacyjnych marki Viessmann gwarantują zawsze maksymalne wykorzystanie paliwa oraz wyjątkowo oszczędne i niezawodne ogrzewanie oszczędniejsze od typowych i prostych kotłów kondensacyjnych. Regulatory Vitotronic zapewniają ekonomiczną i bezpieczną pracę instalacji grzewczej

13 12/13 Jak działa system Lambda Pro Control? W procesie spalania bierze udział paliwo i powietrze atmosferyczne. W typowych konstrukcjach palników odpowiednią proporcję gazu i powietrza do spalania zapewnia ich regulacja na dany typ paliwa (ile gazu, tyle odpowiednio powietrza). Co jednak, jeśli jakość paliwa zmieni się, np. przez dodanie biogazu do gazu ziemnego? Dotychczas nie było na to rady - ze zmianą jakości paliwa obniża się sprawność kotła i wzrasta emisja zanieczyszczeń do atmosfery. Aby zapewnić optymalne spalanie paliwa, całkowite i z wysoką sprawnością potrzebna jest ściśle określona ilość powietrza. Właśnie układ Lambda Pro Control stale kontroluje ilość powietrza i gazu doprowadzanego do palnika (ilość powietrza odpowiednia do jakości i ilości gazu). Dba, aby w każdych warunkach pracy kotła spalanie przebiegało optymalnie z wysoką sprawnością i niską emisją zanieczyszczeń do atmosfery. Wysoka sprawność przekłada się z kolei na oszczędność w zużyciu gazu, a więc niskie koszty eksploatacji. Jednym ze sposobów regulacji procesu spalania jest zastosowanie tzw. sondy lambda. Firma Viessmann znalazła jednak prostsze i równie skuteczne rozwiązanie. Lambda Pro Control wykorzystuje w tym celu elektrodę jonizacyjną. Poprzez pomiar prądu jonizacji kontroluje czy spalanie przebiega optymalnie i w razie potrzeby dokonuje korekty ilości doprowadzanego gazu tak, aby spalanie było zawsze optymalne niezależnie od jakości gazu. Kontrola prądu jonizacji powstającego przy spalaniu służy w kotłach gazowych również do sprawdzania, czy gaz ulega całkowitemu spalaniu i czy spalanie odbywa się w optymalny i bezpieczny sposób. Schemat działania Prąd jonizacji Powietrze Elektroda jonizacyjna Sygnał sterujący powietrzem Regulator Vitotronic Sygnał sterujący gazem Armatura gazowa Palnik MatriX Gaz ziemny

14 Innowacyjna technika kondensacyjna Wymiennik Inox-Radial i Inox-Crossal ze stali szlachetnej Powierzchnie kondensacyjne Inox-Crossal zbudowane są z wysokojakościowej stali kwasoodpornej DIN (z dodatkiem tytanu i molibdenu) w formie płyt o fałdowanej powierzchni Dla oszczędnej, niezawodnej i długowiecznej pracy kotła, oprócz palnika MatriX, równie istotny jest wymiennik ciepła, w którym spaliny przekazują ciepło wodzie grzewczej zasilającej instalację ogrzewania budynku. Tylko przemyślana konstrukcja i wysokiej jakości materiały gwarantują najwyższą sprawność kotła i jego bezawaryjną eksploatację. Właściwa jakość materiału z którego wykonano wymiennik spaliny-woda wpływa w decydujący sposób na żywotność kotła. Kondensat wykraplany w kotłach ma odczyn kwaśny. Doświadczenia konstruktorów pokazują, że jednym z najlepszych materiałów do produkcji urządzeń kondensacyjnych jest stal szlachetna dobrze przewodzi ciepło i jest jednym z najtrwalszych materiałów, odpornych na korozję. Oczywiście, stal też bywa różnej jakości, na co warto zwracać uwagę przy wyborze kotła. Konstrukcja wymiennika spaliny-woda ma również ogromne znaczenie dla skuteczności przekazywania ciepła wodzie grzewczej oraz usuwania zanieczyszczeń. Ważne jest, aby zanieczyszczenia odpływały samoczynnie do kanalizacji, a nie zalegały w kotle i nie powodowały odkładania się w nim osadów. Spływający kondensat powinien czyścić powierzchnię wymiany ciepła zapewniając zawsze maksymalną sprawność przekazywania ciepła w wymienniku. W gazowych kotłach kondensacyjnych firmy Viessmann stosowane są dwa rodzaje wymienników spaliny-woda: Inox-Radial w kotłach wiszących, Inox-Crossal w kotłach stojących.

15 14/15 Inox-Radial ze specjalnej, odpornej na duże obciążenia termiczne i trwałej stali szlachetnej wysokiej jakości, o oznaczeniu DIN z dodatkiem tytanu i molibdenu (w odróżnieniu od standardowych na rynku stopów aluminium lub standardowych stali szlachetnych DIN ) pełne schłodzenie spalin przy jednokrotnym przejściu przez wymiennik czyszczenie powierzchni wymiany ciepła przez spływający kondensat efekt samooczyszczenia równomierny przepływ wody grzewczej przez wszystkie kanały wymiennika jednocześnie brak lokalnych przegrzewów szerokie kanały przepływowe i mała wrażliwość na odkładanie kamienia kotłowego Inox-Crossal z kwasoodpornej stali szlachetnej wysokiej jakości o oznaczeniu DIN z dodatkiem tytanu i molibdenu o maksymalnej sprawności duża powierzchnia schładzania spalin samooczyszczenie powierzchni wymiany ciepła przez spływający kondensat duże przekroje spalinowe i wodne brak lokalnych przegrzewów mała wrażliwość na odkładanie kamienia kotłowego

16 Innowacyjna technika kondensacyjna Regulatory Vitotronic nowa generacja Rewolucja w technice regulacji - nowa generacja regulatorów Vitotronic Nowy regulator Vitotronic został już wyróżniony nagrodą wzorniczą Kotły kondensacyjne pracują z wysoką sprawnością przy niskich temperaturach wody grzewczej powracającej z instalacji. Dlatego też regulacja pogodowa jest idealnym rozwiązaniem dla kotłów kondensacyjnych. Temperatura wody grzewczej zmienia się automatycznie w zależności od temperatury na zewnątrz budynku i pozwala maksymalnie wykorzystać ciepło kondensacji. Nowe regulatory Vitotronic sprawiają, że obsługa kotła i instalacji grzewczej jest wyjątkowo prosta i intuicyjna. Bazuje na znanym z telefonów komórkowych lub pilotów telewizorów przycisku krzyżowym, uzupełnionym kilkoma prostymi, samoobjaśniającymi się funkcjami, jak np. funkcja pomocy. Dodatkowe funkcje regulatora, jak dynamiczna pauza, programowanie czasowe, pozwalają w jeszcze większym stopniu obniżyć koszty ogrzewania. Zalety regulatorów Vitotronic: łatwa obsługa kotła i instalacji grzewczej zaledwie kilkoma przyciskami duży i czytelny wyświetlacz funkcja pomocy w razie potrzeby prowadzi użytkownika i podpowiada co dalej zrobić czasowe programowanie tygodniowe ogrzewania budynku, wody użytkowej i cyrkulacji optymalizacja pracy kotła tzw. dynamiczna pauza sterowanie pracą do trzech niezależnych obiegów grzewczych, w tym dwoma z zaworami mieszającymi możliwość sterowania pracą instalacji kolektorów słonecznych przedstawienie charakterystyk grzania i uzysków solarnych w formie graficznej kontrola i sterowanie ogrzewaniem na odległość, np. przez telefon komórkowy po zastosowaniu modułu Vitocom 100

17 16/17 Dynamiczna pauza Mała pojemność wody w kotłach wiszących i kompaktowych może powodować częste załączanie i wyłączanie palnika (tzw. taktowanie), duże wahania temperatury wody grzewczej, a co za tym idzie zwiększone zużycie paliwa. Aby temu zapobiec nowe regulatory Vitotronic posiadają funkcję optymalizacji czasu pracy kotła i przerw pomiędzy jego kolejnymi załączeniami tzw. dynamiczna pauza. Duży kontrastowy wyświetlacz zapewnia łatwe odczytanie informacji nawet w ciemnych pomieszczeniach Regulator Vitotronic sprawdza jak szybko budynek traci ciepło i na tej podstawie decyduje o załączeniu kotła. Dba aby kocioł dostarczał tylko tyle ciepła, ile potrzeba do ogrzania domu i wtedy kiedy jest rzeczywiście potrzebne. Zastosowanie dynamicznej pauzy powoduje zmniejszenie ilości uruchomień kotła w ciągu roku o 30%, a w okresach przejściowych nawet o 40%. Rzadsze załączenia i dłuższa praca przy każdym uruchomieniu to wyższa sprawność kotła w czasie codziennej eksploatacji oraz intensywniejsza kondensacja. A to wszystko przekłada się na jeszcze niższe koszty ogrzewania. Graficzne przedstawienie charakterystyk grzewczych Intuicyjna obsługa regulatora pozwala szybko dojść do celu. Graficzne przedstawienie uzysków ciepła z instalacji kolektorów słonecznych

18 Kotły kondensacyjne

19 18/19 Dlaczego kocioł kondensacyjny z palnikiem MatriX to dobry wybór? Palnik MatriX to w swojej kategorii jedno z najdoskonalszych rozwiązań myśli technicznej w branży grzewczej spełniające wszystkie indywidualne oczekiwania klienta. Jego główne zalety to: idealne dopasowanie kształtu do komory spalania najwyższa sprawność wykorzystania paliwa w każdych warunkach pracy kotła zerowe emisje zanieczyszczeń, a tym samym maksymalna ochrona środowiska Kotły kondensacyjne z palnikami MatriX, to również: niezawodna i długowieczna eksploatacja, dzięki wysokiej jakości kwasoodpornej stali szlachetnej dopracowana w każdym szczególe konstrukcja wyjątkowo niskie koszty ogrzewania bardzo cicha praca kotła możliwość zabudowy kotły wiszące i kompaktowe wyjątkowo prosta i intuicyjna obsługa

20 Kotły kondensacyjne Oferta kotłów kondensacyjnych z palnikiem promiennikowym MatriX VITODENS 300-W Najlepszy wiszący jednofunkcyjny kocioł kondensacyjny, z: palnikiem MatriX, systemem Lambda Pro Control, wymiennikiem Inox-Radial, systemem diagnostycznym S.M.A.R.T, energooszczędną pompą (klasa energetyczna A), z regulatorem Vitotronic 200 lub 100 Moc grzewcza: od 3,8 do 35 kw VITODENS 333-F Stojący kompaktowy kocioł kondensacyjny, łączący zalety kotła Vitodens 300-W w jednej obudowie z zasobnikiem warstwowym c.w.u. o pojemności 100 litrów ze stali nierdzewnej Moc grzewcza: od 3,8 do 26 kw VITODENS 343-F Kompaktowy stojący kocioł kondensacyjny na bazie Vitodens 300-W, w jednej obudowie z solarnym zasobnikiem c.w.u. 220 litrów ze stali nierdzewnej, z zabudowanym osprzętem do podłączenia instalacji kolektorów słonecznych Vitosol Moc grzewcza: od 3,8 do 19 kw VITOSOLAR 300-F Kompaktowa kondensacyjna centrala grzewcza do solarnego wspomagania ogrzewania budynku i wody użytkowej, z: kotłem kondensacyjnym Vitodens 300-W, zasobnikiem uniwersalnym 750 litrów, z rozdzielaczem obiegu grzewczego Divicon z mieszaczem, solarną grupą pompową, regulatorem pogodowym Vitotronic 200 z funkcją solarną, z kompletnym orurowaniem i okablowaniem Moc grzewcza: od 3,8 do 35 kw

21 20/21 VITOCROSSAL 300, typ CU3A Stojący kondensacyjny kocioł gazowy o dużej pojemności wodnej, z: palnikiem MatriX, systemem Lambda Pro Control, wymiennikiem Inox-Crossal, z regulatorem pogodowym Vitotronic 200 Moc grzewcza: od 26 (5,2 kw) do 60 kw VITOCROSSAL 300 Stojący kondensacyjny kocioł gazowy, z: palnikiem MatriX, wymiennikiem Inox-Crossal i regulatorem Vitotronic: typ CM3 o mocy grzewczej: od 87 (29 kw) do 142 kw typ CT3 o mocy grzewczej: od 187 do 635 kw (z palnikiem MatriX do 314 kw) VITOCROSSAL 200, typ CM2 Stojący kondensacyjny kocioł gazowy, z: palnikiem MatriX, wymiennikiem Inox-Crossal, z regulatorem Vitotronic Moc grzewcza: od 87 (29 kw) do 311 kw

22 Kotły kondensacyjne Oferta kotłów kondensacyjnych z palnikiem cylindrycznym MatriX VITODENS 200-W Wysokosprawny jednofunkcyjny wiszący kocioł kondensacyjny, z: palnikiem MatriX cylindrycznym, systemem Lambda Pro Control, wymiennikiem Inox-Radial, z regulatorem Vitotronic 200 lub 100 Moc grzewcza: od 4,8 do 35 kw; od 17 do 105 kw; w układzie kaskadowym: do 840 kw VITODENS 222-W Kompaktowy wiszący kocioł kondensacyjny, łączący zalety kotła Vitodens 200-W w jednej obudowie z zasobnikiem warstwowym c.w.u. o pojemności 46 litrów ze stali nierdzewnej Moc grzewcza: od 4,8 do 35 kw VITODENS 222-F Stojący kompaktowy kocioł kondensacyjny na bazie Vitodens 200-W, w jednej obudowie ze zbiornikiem c.w.u.: typ FS2B, z zasobnikiem warstwowym o pojemności 100 litrów (130 litrów dla kotła do 35 kw) typ FR2B, z podgrzewaczem pojemnościowym 130 litrów, wyposażonym w wężownicę grzewczą Moc grzewcza: od 4,8 do 35 kw (typ FR2B do 26 kw) VITODENS 242-F Kompaktowy stojący kocioł kondensacyjny na bazie Vitodens 200-W, w jednej obudowie z solarnym zasobnikiem c.w.u. 170 litrów, z zabudowanym osprzętem do podłączenia instalacji kolektorów słonecznych Vitosol Moc grzewcza: od 4,8 do 26 kw

23 22/23 VITOSOLAR 300-F Kompaktowa kondensacyjna centrala grzewcza do solarnego wspomagania ogrzewania budynku i wody użytkowej, z: kotłem kondensacyjnym Vitodens 300-W, zasobnikiem uniwersalnym 750 litrów, z rozdzielaczem obiegu grzewczego Divicon z mieszaczem, solarną grupą pompową, regulatorem pogodowym Vitotronic 200 z funkcją solarną, z kompletnym orurowaniem i okablowaniem Moc grzewcza: od 4,8 do 35 kw VITOCROSSAL 200, typ CT2 Stojący kondensacyjny kocioł gazowy, z: palnikiem cylindrycznym MatriX, wymiennikiem Inox-Crossal, z regulatorem Vitotronic Moc grzewcza: od 404 (135 kw) do 628 kw

24 Kotły kondensacyjne moduły fotowoltaiczne Vitovolt 2 kolektory słoneczne Vitosol 3 odłącznik prądu stałego 4 falownik 5 licznik zużycia i zasilania 6 główny bezpiecznik 7 publiczna sieć energetyczna 8 kondensacyjny kocioł grzewczy i zasobnik uniwersalny do magazynowania ciepła i ogrzewania wody użytkowej 9 zespół pompowy Solar-Divicon

25 24/25 Kompletny system grzewczy firmy Viessmann to maksymalne oszczędności Kompletne systemy grzewcze firmy Viessmann z wysokosprawnymi kotłami kondensacyjnymi i kolektorami są ze sobą perfekcyjnie dopasowane. Pozwalają maksymalnie wykorzystać energię słoneczną. Kotły kondensacyjne najefektywniej pracują z ogrzewaniem podłogowym. Również z grzejnikami zaprojektowanymi na normalną temperaturę wody grzewczej przyniosą spore oszczędności na kosztach ogrzewania. Idealnym uzupełnieniem dla nowoczesnych kotłów kondensacyjnych firmy Viessmann są grzejniki płytowe - uniwersalne. Charakteryzują się dużą wydajnością cieplną, przy jednocześnie wysokiej jakości wykonania i eleganckim wzornictwie. Dzięki przemyślanej konstrukcji sprawdzą się w nowym budownictwie, jak i przy modernizacji. Dla szczególnych wymagań komfortu w ogrzewanych pomieszczeniach firma Viessmann oferuje kompletny system ogrzewania podłogowego ViPEX. Uzupełnieniem oferty są zestawy regulacyjne RTL do ogrzewania podłogowego, które pozwalają w prosty i łatwy sposób sterować pracą ogrzewania podłogowego zasilanego z instalacji grzejnikowej. Oferujemy wszystkie komponenty do budowy i modernizacji systemu grzewczego Kolektory słoneczne Kolektory słoneczne Vitosol zapewniają wysoką moc cieplną, dzięki zastosowaniu wysokiej klasy materiałów i specjalnie dopracowanej konstrukcji. Sprawność kolektorów płaskich przewyższa znacznie sprawność popularnych kolektorów próżniowych o podwójnym przeszkleniu. Grzejniki Grzejniki uniwersalne i łazienkowe, idealne do nowych i modernizowanych budynków. Maksymalna temperatura pracy grzejników płytowych: do 110 C, ciśnienie robocze: do 10 bar, gwarancja: 10 lat System instalacyjny ViPEX Kompletny system instalacyjny do instalacji grzejników, ogrzewania podłogowego i ciepłej wody użytkowej. Pięciowarstwowa rura ViPEX (Pex- Al.-Pex). Maksymalna temperatura pracy: do 95 C. Ciśnienie robocze: do 10 bar. Gwarancja: 10 lat System instalacyjny ze stali nierdzewnej Kompletny system do instalacji centralnego ogrzewania i wody pitnej wraz z systemem kształtek zaprasowywanych, o maksymalnej temperaturze pracy: do 120 C. Dopuszczalne ciśnienie robocze: do 16 bar. Gwarancja: 10 lat Stacje i filtry uzdatniania wody Aquacarbon filtr ze złożem wielofunkcyjnym Aquahome 10 do mieszkań w domach wielorodzinnych Aquahome 20 i 30 lub Aquamix do domów jednorodzinnych Aquaset 500, 1000 i 2000 stacje uzdatniania wody w kotłowni

26 Firma Viessmann

27 26/27 Viessmann climate of innovation Obietnica zawarta w marce Viessmann znajduje swój zwięzły wyraz w osiąganiu coraz większej efektywności przez przedsiębiorstwo. Jest to główne przesłanie związane z marką, które razem z naszym logo stanowi jej charakterystyczną cechę rozpoznawczą na całym świecie. Climate of innovation jest obietnicą w potrójnym znaczeniu: jest to kultura realizacji i innowacji. Jest to obietnica wysokich korzyści z produktu i jednocześnie zobowiązanie do ochrony klimatu. Kompletny program dla wszystkich nośników energii Kompletny program firmy Viessmann oferuje indywidualne rozwiązania w postaci wydajnych systemów dla wszystkich obszarów zastosowań i wszystkich nośników energii. Jako światowy pionier w tym zakresie, przedsiębiorstwo od dziesiątków lat dostarcza szczególnie wydajne i niskoemisyjne systemy grzewcze. Działać zgodnie z zasadą zrównoważonego rozwoju Przejęcie odpowiedzialności jest dla firmy Viessmann opowiedzeniem się za działaniem zgodnym z zasadą zrównoważonego rozwoju. To zaś oznacza takie pogodzenie ekologii, ekonomiki i aspektów społecznych, aby można było zaspokajać dzisiejsze potrzeby nie naruszając podstaw życiowych nadchodzących pokoleń. Sukces ekonomiczny jest podstawą naszej niezależności jako przedsiębiorstwa rodzinnego i naszego zaangażowania na rzecz: ochrony klimatu efektywności zasobów naturalnych zapewnienia warunków dalszego funkcjonowania firmy Efektywność Plus Realizując modelowy projekt Efektywność Plus Viessmann pokazuje na przykładzie swojej siedziby w Allendorf, że już dziś są osiągalne cele polityki klimatycznej i energetycznej, jakie wytyczono na 2020 rok. W rezultacie efektywność energetyczna wzrosła o 22 procent, udział energii odnawialnej zwiększono do 18 procent a emisja CO 2 została zmniejszona o jedną trzecią. W skali międzynarodowej Viessmann jest jednym z wiodących na świecie producentów systemów techniki grzewczej. Jako przedsiębiorstwo rodzinne Viessmann Werke GmbH & Co. KG przedsiębiorstwo to skupia 37 spółek krajowych i 120 oddziałów handlowych, 16 zakładów w 8 krajach oraz 3 spółki usługowe. Viessmann Werke GmbH & Co. KG Dane o przedsiębiorstwie Rok założenia: 1917 Liczba pracowników: Obroty grupy: 1,7 miliardów euro Udziały zagraniczne: 56 procent 22 zakłady w Niemczech, Francji, Kanadzie, Polsce, na Węgrzech, w Austrii, Szwecji i w Chinach Organizacje dystrybucji w 74 krajach 120 oddziałów handlowych na całym świecie Spektrum usług Urządzenia kondensacyjne na olej i gaz Systemy solarne Pompy ciepła Instalacje paleniskowe opalane drewnem Instalacje energetyczne skojarzone Instalacje biogazowe Usługi

28 Viessmann sp. z o.o. ul. Karkonoska Wrocław tel. 71/ fax 71/ Infolinia serwisowa: tel. 801/ tel. 32/ Twój Fachowy Doradca: Treści chronione prawem autorskim. Kopiowanie i rozpowszechnianie tylko za zgodą posiadacza praw autorskich. Zmiany zastrzeżone. Opracowanie DWZ i X_LitA
