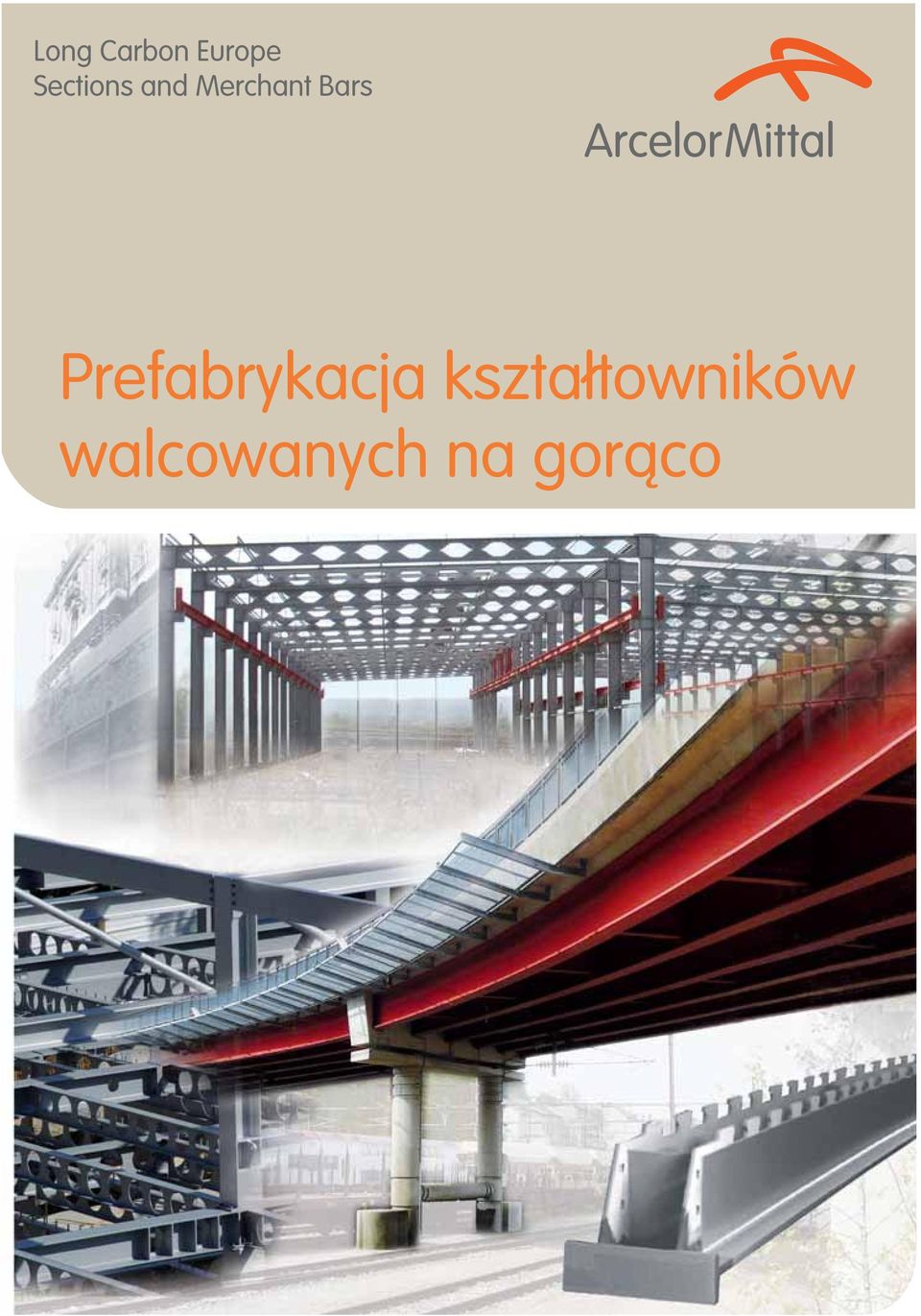

1 Long Carbon Europe Sections and Merchant Bars Prefabrykacja kształtowników walcowanych na gorąco

2 Prefabrykacja kształtowników walcowanych na gorąco: Nasz potencjał i doświadczenie dla zwiększenia Państwa możliwości. Od wizji do realizacji Zakłady prefabrykacji Grupy ArcelorMittal C3P wspólnie z działem Doradztwa Technicznego pomaga w opracowaniu rozwiązań opartych na swoich produktach trafiających bezpośrednio w oczekiwania klienta. Co więcej, doświadczenie zdobyte podczas licznych realizacji połączone z wiedzą działu Badań i Rozwoju pomagają w tworzeniu nowatorskich wizji naszych klientów. Korzyści dla naszych klientów Nasze zakłady prefabrykacji pozwalają na znaczne oszczędności czasu i pieniędzy poprzez: skrócenie czasu prefabrykacji poszerzenie zakresu możliwości prefabrykacji naszych klientów wykorzystanie nowoczesnego parku maszynowego zlokalizowanego w wytwórni będącej w bezpośrednim sąsiedztwie z hutami produkującymi najszerszy asortyment kształtowników w Europie dostosowanie do potrzeb klientów procesu prefabrykacji oraz obróbki powierzchni elementów oferowanie wysoce wydajnych rozwiązań produkcyjnych i logistycznych, dostosowanych do wymagań naszych klientów Prawdziwe partnerstwo przemysłowe Centrum prefabrykacji ArcelorMittal oferuje kompleksowe wsparcie w zakresie prefabrykacji celem podniesienia możliwości technicznych naszych klientów: wykonawców konstrukcji stalowych, generalnych wykonawców: cięcie piłą wiercenie nadawanie wstępnej strzałki ugięcia gięcie cięcie palnikiem tlenowo acetylenowym cięcie gazowe cięcie robotem plazmowym 2

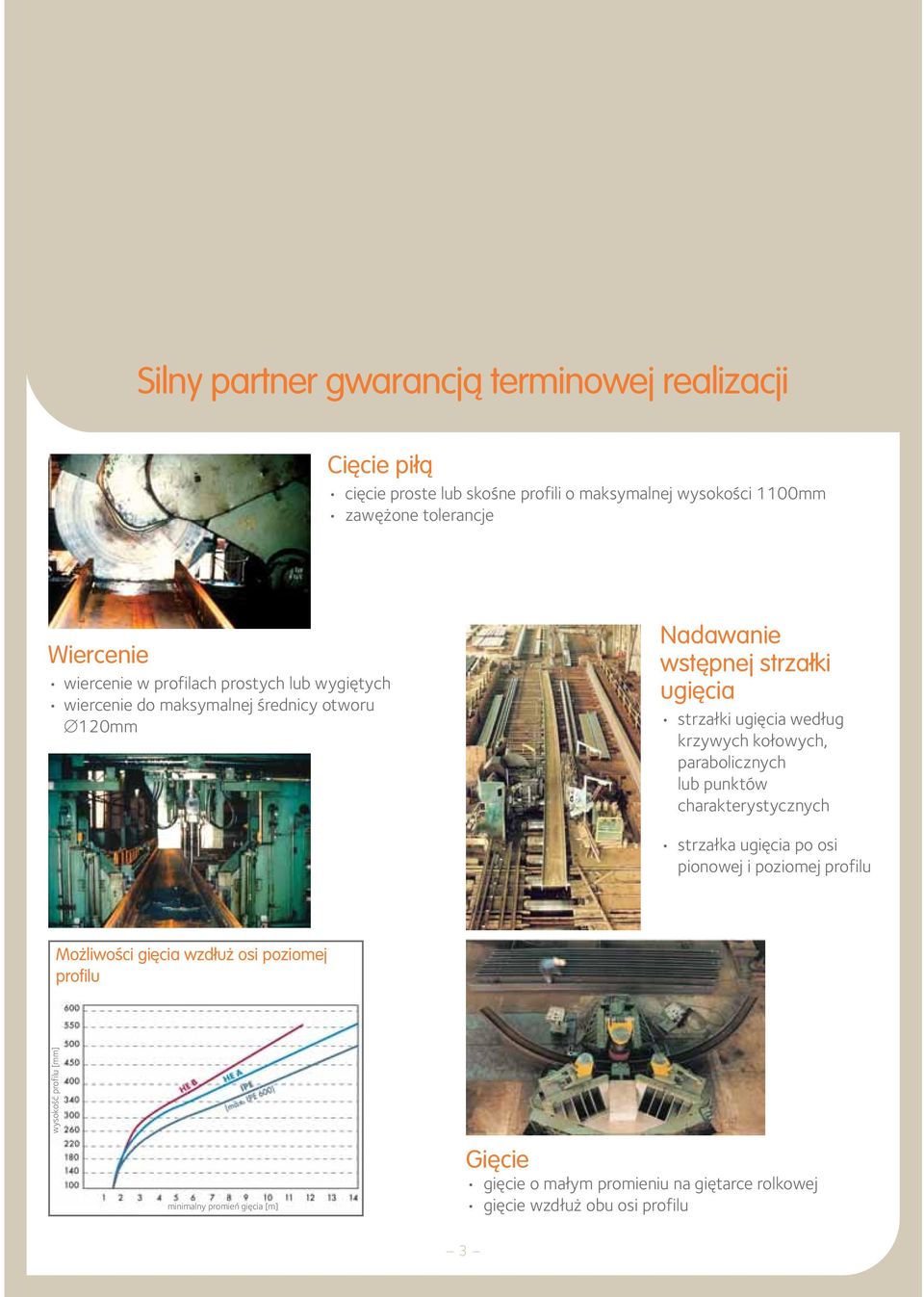

3 Silny partner gwarancją terminowej realizacji Cięcie piłą cięcie proste lub skośne profili o maksymalnej wysokości 1100mm zawężone tolerancje Wiercenie wiercenie w profilach prostych lub wygiętych wiercenie do maksymalnej średnicy otworu 120mm Nadawanie wstępnej strzałki ugięcia strzałki ugięcia według krzywych kołowych, parabolicznych lub punktów charakterystycznych strzałka ugięcia po osi pionowej i poziomej profilu Możliwości gięcia wzdłuż osi poziomej profilu wysokość profilu [mm] minimalny promień gięcia [m] Gięcie gięcie o małym promieniu na giętarce rolkowej gięcie wzdłuż obu osi profilu 3

4 Wspieramy realizacje Państwa projektów Cięcie gazowe, cięcie robotem plazmowym ukosowanie profilu JUMBO pod połączenie spawane cięcie gazowe elementów dwuteowych na dwa profile teowe, profilowanie oraz przygotowanie do spawania wycinanie profili pod produkcję belek ażurowych (Angelina, ACB (ArcelorMittal Cellular Beams pol. Belka Ażurowa ArcelorMittal)) cięcie palnikiem plazmowym dla grubości od 5 do 25mm cięcie gazowe dla grubości od 8 do 125mm przygotowanie profili do stykowania Prefabrykacja belek ażurowych: Angelina oraz ACB Cięcie tlenowe Rozdzielenie Złożenie oraz Zespawanie prefabrykacja poprzez rozcięcie środnika oraz zespawanie obu połówek w gotowy profil ażurowy prefabrykacja elementów hybrydowych poprzez zastosowanie różnych rozmiarów profili oraz gatunków stali dla półek górnych i dolnych belek prefabrykacja belek ażurowych o zmiennej wysokości prefabrykacja giętych belek ażurowych 4

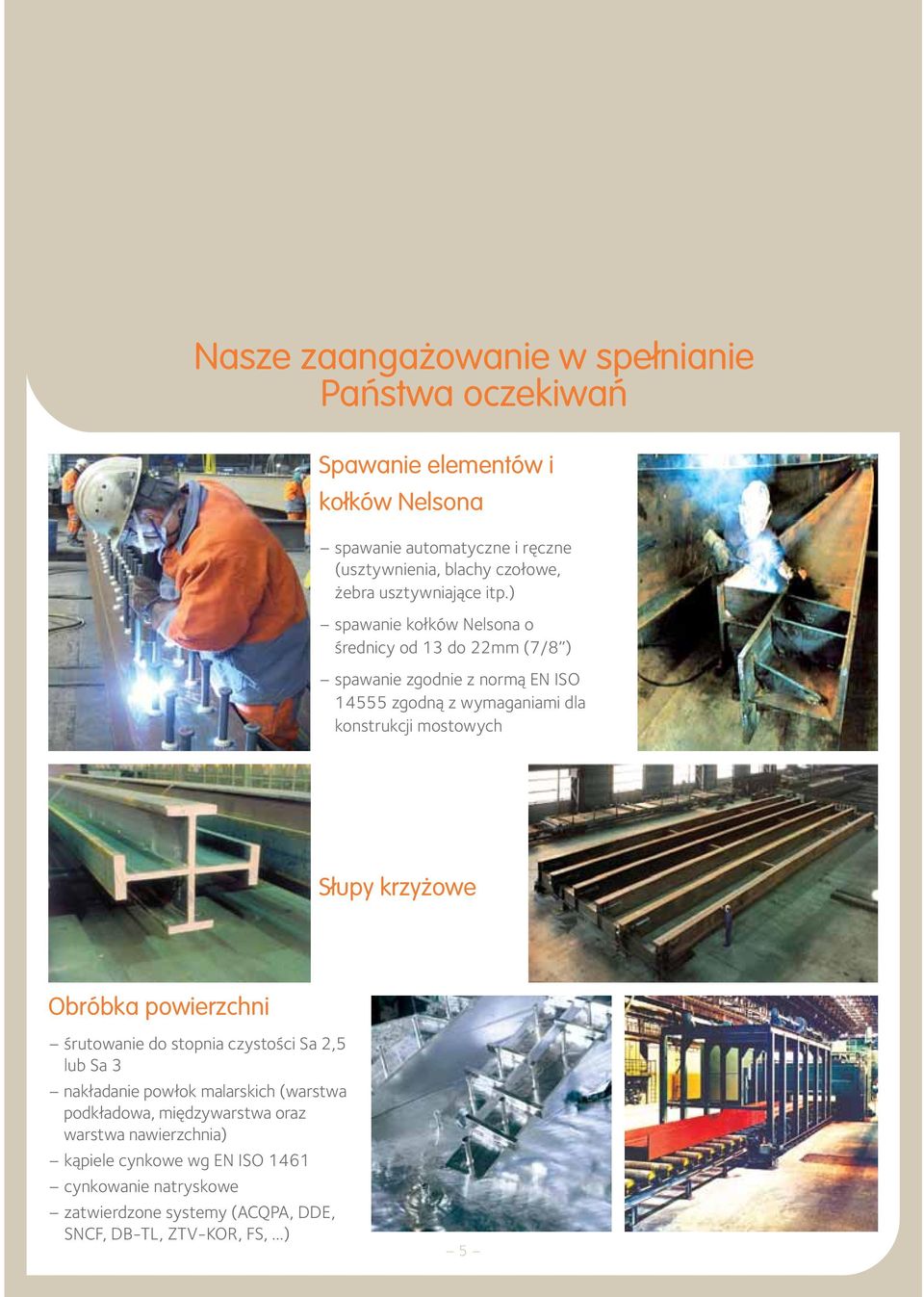

5 Nasze zaangażowanie w spełnianie Państwa oczekiwań Spawanie elementów i kołków Nelsona spawanie automatyczne i ręczne (usztywnienia, blachy czołowe, żebra usztywniające itp.) spawanie kołków Nelsona o średnicy od 13 do 22mm (7/8 ) spawanie zgodnie z normą EN ISO zgodną z wymaganiami dla konstrukcji mostowych Słupy krzyżowe Obróbka powierzchni śrutowanie do stopnia czystości Sa 2,5 lub Sa 3 nakładanie powłok malarskich (warstwa podkładowa, międzywarstwa oraz warstwa nawierzchnia) kąpiele cynkowe wg EN ISO 1461 cynkowanie natryskowe zatwierdzone systemy (ACQPA, DDE, SNCF, DB-TL, ZTV-KOR, FS,...) 5

6 HALA PRZEMYSŁOWA Realizacje: Lekkie i przejrzyste konstrukcje, trwałość HALA WYSTAWOWA HALA WYSTAWOWA BUDYNKI BIUROWE WIADUKTY DROGOWE MOSTY ZESPOLONE 6 WIADUKTY KOLEJOWE

7 OBIEKT HANDLOWY Budujmy razem innowacyjne obiekty ANGELINA HALA PRZEMYSŁOWA ANGELINA HALA PRZEMYSŁOWA NADZIEMNY PARKING SAMOCHODOWY NADZIEMNY PARKING SAMOCHODOWY HALA PRZEMYSŁOWA 7 HALA WYSTAWOWA

8 Doradztwo techniczne Prefabrykacja Innowacje oraz Rozwój Nowych Konstrukcji Version Mamy przyjemność zaoferować darmową usługę doradztwa technicznego w zakresie optymalizacji wykorzystania naszych produktów oraz rozwiązań w Państwa projektach oraz odpowiedzieć na wszelkie pytania związanie z zastosowanie kształtowników i prętów. Doradztwo techniczne obejmuje wstępne projektowanie elementów konstrukcyjnych i szczegółów konstrukcji, zabezpieczenia antykorozyjne, inżynierię pożarową, metalurgię i spawalnictwo. Nasi specjaliści są gotowi wspierać Państwa inicjatywy w każdym zakątku Świata. Aby ułatwić dobór właściwego rozwiązania oferujemy oprogramowanie projektowe oraz dokumentację techniczną którą bezpłatnie można pobrać z naszej strony www: sections.arcelormittal.com Kontakt: cs.eurostructures@arcelormittal.com sections.tecom@arcelormittal.com Jako uzupełnienie zaplecza technicznego naszych klientów oferujemy swój nowoczesny park maszynowy oraz szeroki zakres usług w tym: wiercenie cięcie gazowe, tlenowe, plazmowe wycinanie profili teowych cięcie piłą na wymiar cięcie gilotyną nadawanie wstępnej strzałki ugięcia gięcie prostowanie spawanie kołków Nelsona śrutowanie zabezpieczenie powierzchni ArcelorMittal posiada zespół doradców produktu w branży budowlanej: oddział Innowacji i Rozwoju Konstrukcji. Kompletna oferta produktów i rozwiązań przemysłu budowlanego: konstrukcje, systemy fasadowe, systemy pokrycia itp. są dostępne na stronie www: Kontact w Polsce Wojciech Ochojski tel wojciech.ochojski@arcelormittal.com ArcelorMittal Commercial Long Polska Al.J.Piłsudskiego 92, Dąbrowa Górnicza ArcelorMittal Commercial Sections SA. Eurostructures Beam Finishing Z.I. Gadderscheier L-4984 Sanem Luxembourg T. : sections.arcelormittal.com
