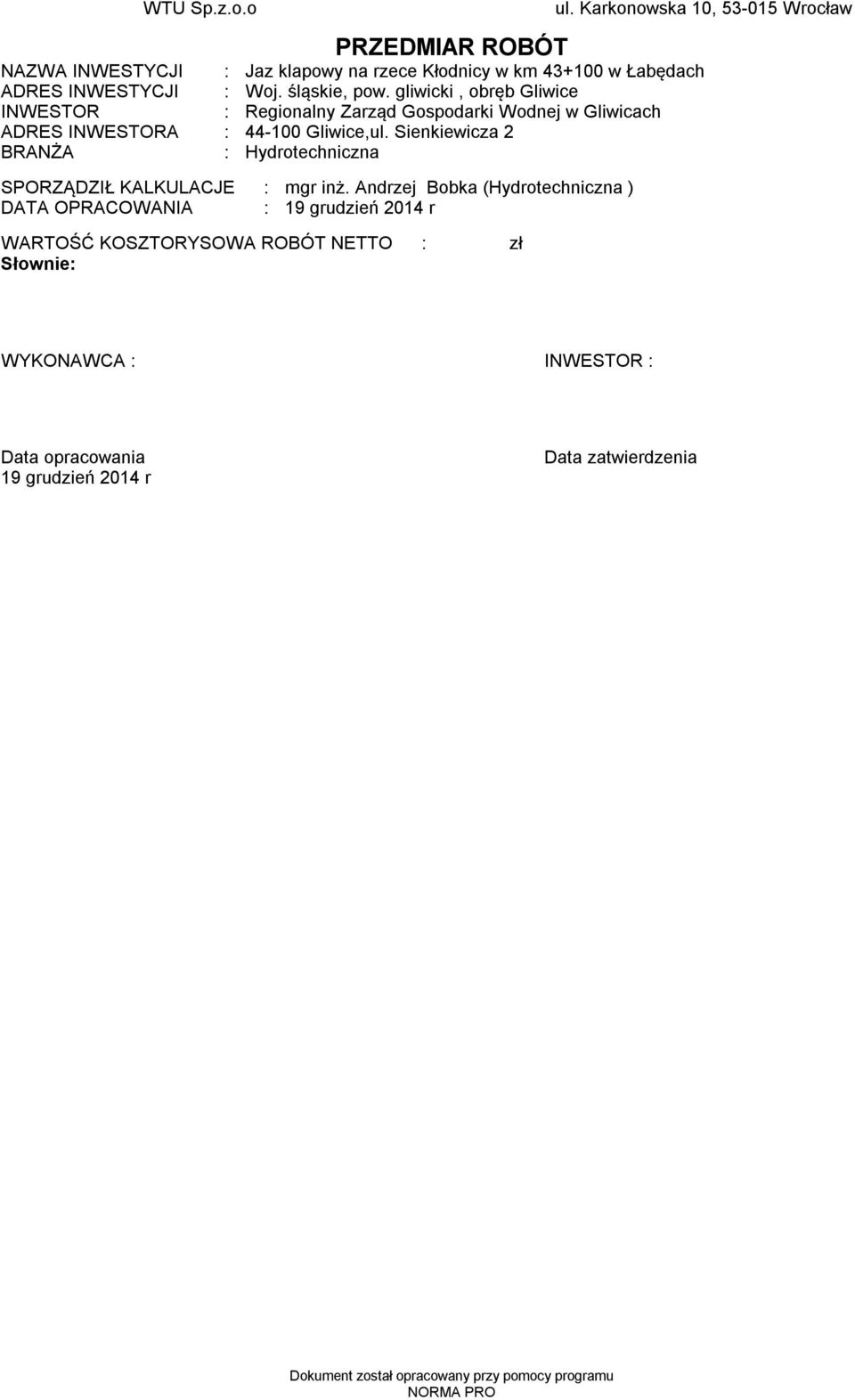

1 WTU Sp.z.o.o ul. Karkonowska 10, Wrocław PRZEDMIAR ROBÓT NAZWA INWESTYCJI : Jaz klapowy na rzece Kłodnicy w km w Łabędach ADRES INWESTYCJI : Woj. śląskie, pow. gliwicki, obręb Gliwice INWESTOR : Regionalny Zarząd Gospodarki Wodnej w Gliwicach ADRES INWESTORA : Gliwice,ul. Sienkiewicza 2 BRANŻA : Hydrotechniczna SPORZĄDZIŁ KALKULACJE : mgr inż. Andrzej Bobka (Hydrotechniczna ) DATA OPRACOWANIA : 19 grudzień 2014 r WARTOŚĆ KOSZTORYSOWA ROBÓT NETTO : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania 19 grudzień 2014 r Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

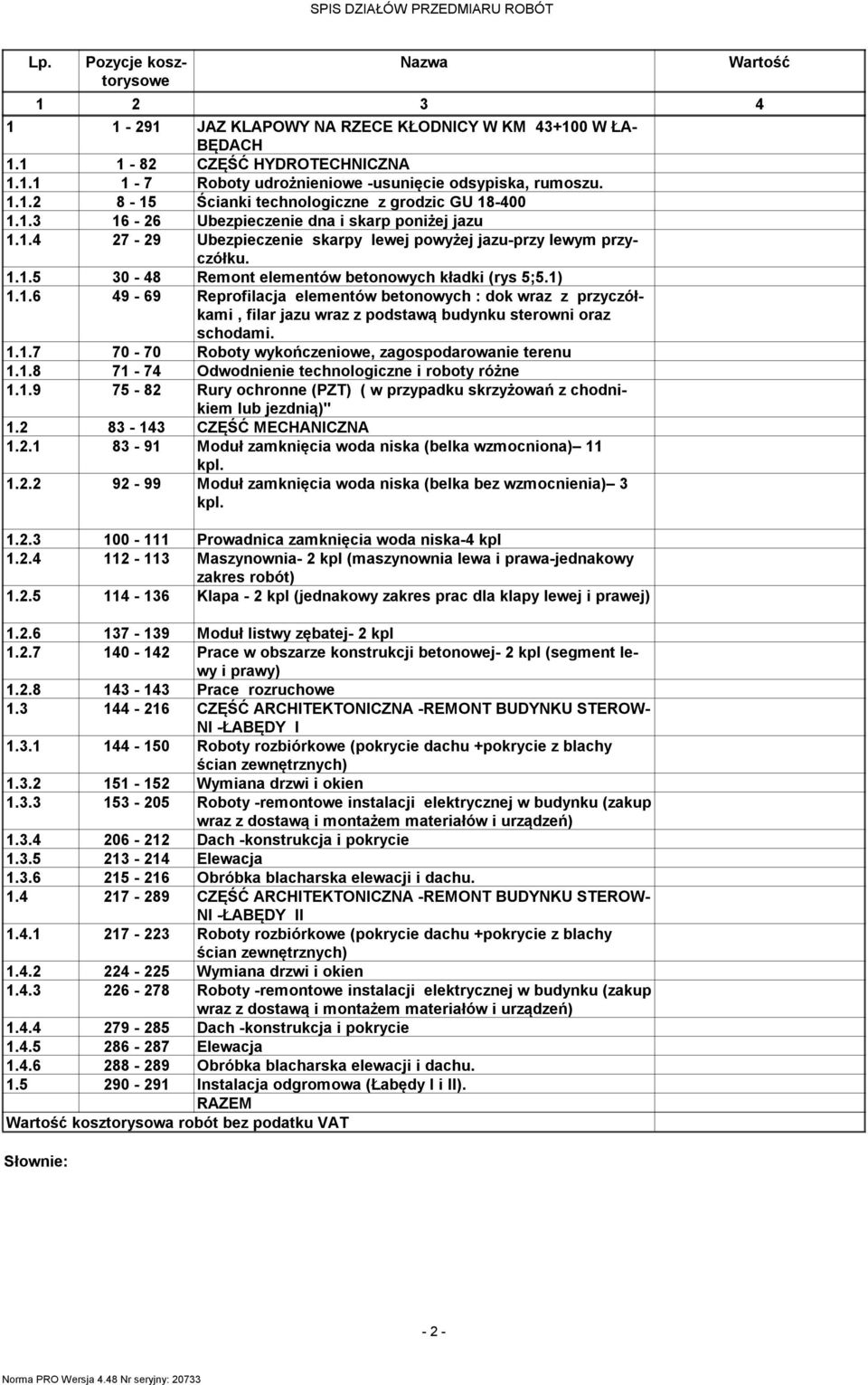

2 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Pozycje koorysowe Nazwa JAZ KLAPOWY NA RZECE KŁODNICY W KM W ŁA- BĘDACH CZĘŚĆ HYDROTECHNICZNA Roboty udrożnieniowe -usunięcie odsypiska, rumoszu Ścianki technologiczne z grodzic GU Ubezpieczenie dna i skarp poniżej jazu Ubezpieczenie skarpy lewej powyżej jazu-przy lewym przyczółku Remont elementów betonowych kładki (rys 5;5.1) Reprofilacja elementów betonowych : dok wraz z przyczółkami, filar jazu wraz z podstawą budynku sterowni oraz schodami Roboty wykończeniowe, zagospodarowanie terenu Odwodnienie technologiczne i roboty różne Rury ochronne (PZT) ( w przypadku skrzyżowań z chodnikiem lub jezdnią)" CZĘŚĆ MECHANICZNA Moduł zamknięcia woda niska (belka wzmocniona) Moduł zamknięcia woda niska (belka bez wzmocnienia) Prowadnica zamknięcia woda niska-4 kpl Maszynownia- 2 kpl (maszynownia lewa i prawa-jednakowy zakres robót) Klapa - 2 kpl (jednakowy zakres prac dla klapy lewej i prawej) Moduł listwy zębatej- 2 kpl Prace w obszarze konstrukcji betonowej- 2 kpl (segment lewy i prawy) Prace rozruchowe CZĘŚĆ ARCHITEKTONICZNA -REMONT BUDYNKU STEROW- NI -ŁABĘDY I Roboty rozbiórkowe (pokrycie dachu +pokrycie z blachy ścian zewnętrznych) Wymiana drzwi i okien Roboty -remontowe instalacji elektrycznej w budynku (zakup wraz z dostawą i montażem materiałów i urządzeń) Dach -konstrukcja i pokrycie Elewacja Obróbka blacharska elewacji i dachu CZĘŚĆ ARCHITEKTONICZNA -REMONT BUDYNKU STEROW- NI -ŁABĘDY II Roboty rozbiórkowe (pokrycie dachu +pokrycie z blachy ścian zewnętrznych) Wymiana drzwi i okien Roboty -remontowe instalacji elektrycznej w budynku (zakup wraz z dostawą i montażem materiałów i urządzeń) Dach -konstrukcja i pokrycie Elewacja Obróbka blacharska elewacji i dachu Instalacja odgromowa (Łabędy I i II). RAZEM Wartość koorysowa robót bez podatku VAT Słownie: Wartość - 2 -

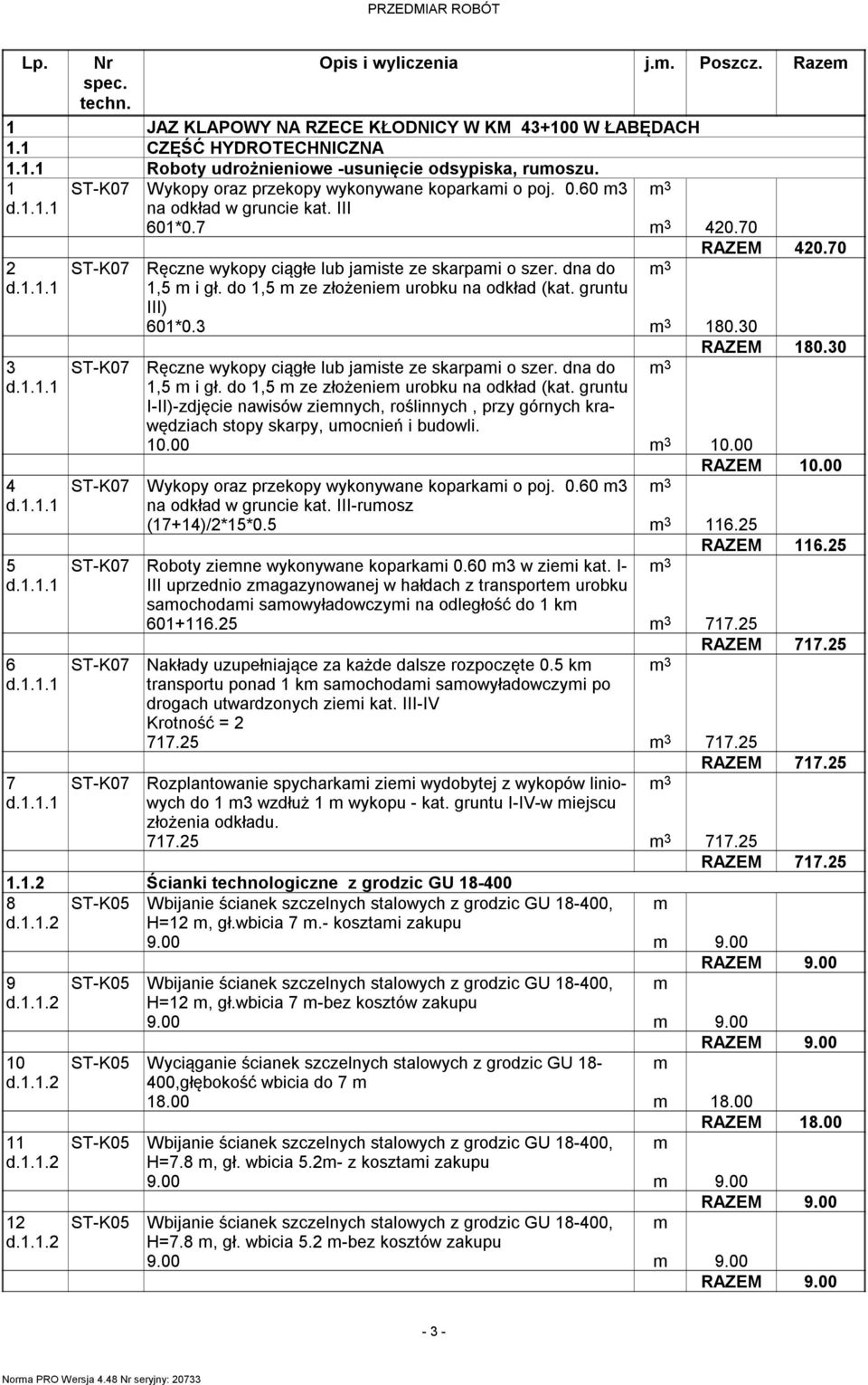

3 1 JAZ KLAPOWY NA RZECE KŁODNICY W KM W ŁABĘDACH 1.1 CZĘŚĆ HYDROTECHNICZNA Roboty udrożnieniowe -usunięcie odsypiska, rumoszu. 1 ST-K07 Wykopy oraz przekopy wykonywane koparkami o poj m3 m 3 d na odkład w gruncie kat. III 601*0.7 m RAZEM ST-K07 Ręczne wykopy ciągłe lub jamiste ze skarpami o szer. dna do m 3 d ,5 m i gł. do 1,5 m ze złożeniem urobku na odkład (kat. gruntu III) 601*0.3 m d d d d d ST-K07 ST-K07 RAZEM Ręczne wykopy ciągłe lub jamiste ze skarpami o szer. dna do m 3 1,5 m i gł. do 1,5 m ze złożeniem urobku na odkład (kat. gruntu I-II)-zdjęcie nawisów ziemnych, roślinnych, przy górnych krawędziach stopy skarpy, umocnień i budowli m RAZEM Wykopy oraz przekopy wykonywane koparkami o poj m3 m 3 na odkład w gruncie kat. III-rumosz (17+14)/2*15*0.5 m ST-K07 Roboty ziemne wykonywane koparkami 0.60 m3 w ziemi kat. I- m 3 III uprzednio zmagazynowanej w hałdach z transportem urobku samochodami samowyładowczymi na odległość do 1 km m ST-K07 ST-K07 Nakłady uzupełniające za każde dalsze rozpoczęte 0.5 km m 3 transportu ponad 1 km samochodami samowyładowczymi po drogach utwardzonych ziemi kat. III-IV Krotność = m RAZEM RAZEM RAZEM Rozplantowanie spycharkami ziemi wydobytej z wykopów liniowych m 3 do 1 m3 wzdłuż 1 m wykopu - kat. gruntu I-IV-w miejscu złożenia odkładu m RAZEM Ścianki technologiczne z grodzic GU ST-K05 Wbijanie ścianek szczelnych stalowych z grodzic GU , m d H=12 m, gł.wbicia 7 m.- koami zakupu 9.00 m 9.00 RAZEM ST-K05 Wbijanie ścianek szczelnych stalowych z grodzic GU , m d H=12 m, gł.wbicia 7 m-bez koów zakupu 9.00 m 9.00 RAZEM ST-K05 Wyciąganie ścianek szczelnych stalowych z grodzic GU 18- m d ,głębokość wbicia do 7 m m RAZEM ST-K05 Wbijanie ścianek szczelnych stalowych z grodzic GU , m d H=7.8 m, gł. wbicia 5.2m- z koami zakupu 9.00 m 9.00 RAZEM ST-K05 Wbijanie ścianek szczelnych stalowych z grodzic GU , m d H=7.8 m, gł. wbicia 5.2 m-bez koów zakupu 9.00 m 9.00 RAZEM

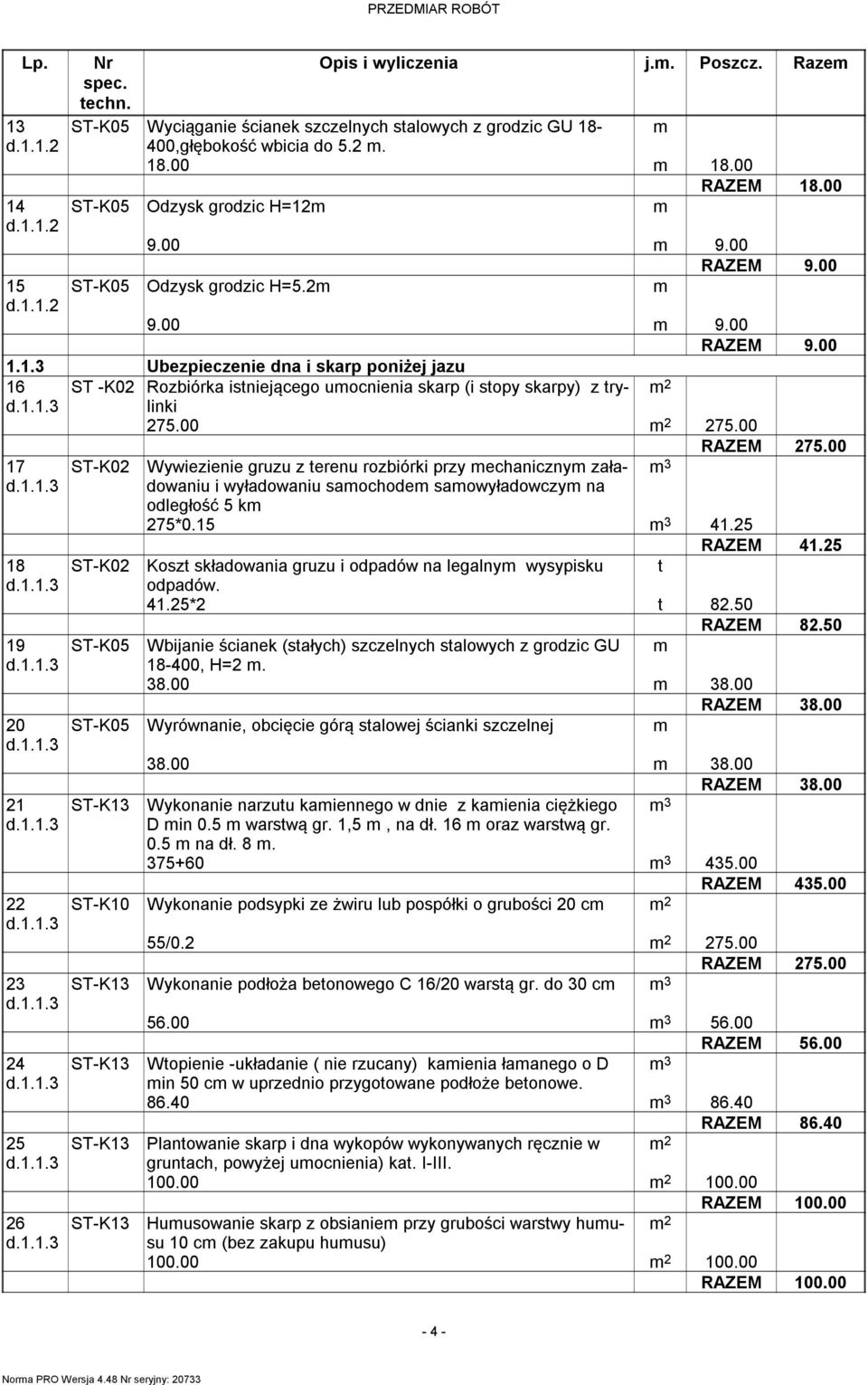

4 13 d d d ST-K05 Wyciąganie ścianek szczelnych stalowych z grodzic GU 18- m 400,głębokość wbicia do 5.2 m m RAZEM ST-K05 Odzysk grodzic H=12m m 9.00 m 9.00 RAZEM 9.00 ST-K05 Odzysk grodzic H=5.2m m 9.00 m 9.00 RAZEM Ubezpieczenie dna i skarp poniżej jazu 16 ST -K02 Rozbiórka istniejącego umocnienia skarp (i stopy skarpy) z trylinki d RAZEM d ST-K02 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym na m 3 18 d d d d d d d d d odległość 5 km 275*0.15 m RAZEM ST-K02 Ko składowania gruzu i odpadów na legalnym wysypisku t odpadów *2 t RAZEM ST-K05 Wbijanie ścianek (stałych) szczelnych stalowych z grodzic GU m , H=2 m m RAZEM ST-K05 Wyrównanie, obcięcie górą stalowej ścianki szczelnej m m RAZEM ST-K13 Wykonanie narzutu kamiennego w dnie z kamienia ciężkiego m 3 D min 0.5 m warstwą gr. 1,5 m, na dł. 16 m oraz warstwą gr. 0.5 m na dł. 8 m m RAZEM ST-K10 Wykonanie podsypki ze żwiru lub pospółki o grubości 20 cm 55/ RAZEM ST-K13 Wykonanie podłoża betonowego C 16/20 warstą gr. do 30 cm m 3 ST-K13 ST-K13 ST-K m RAZEM Wtopienie -układanie ( nie rzucany) kamienia łamanego o D m 3 min 50 cm w uprzednio przygotowane podłoże betonowe m RAZEM Plantowanie skarp i dna wykopów wykonywanych ręcznie w gruntach, powyżej umocnienia) kat. I-III RAZEM Humusowanie skarp z obsianiem przy grubości warstwy humusu 10 cm (bez zakupu humusu) RAZEM

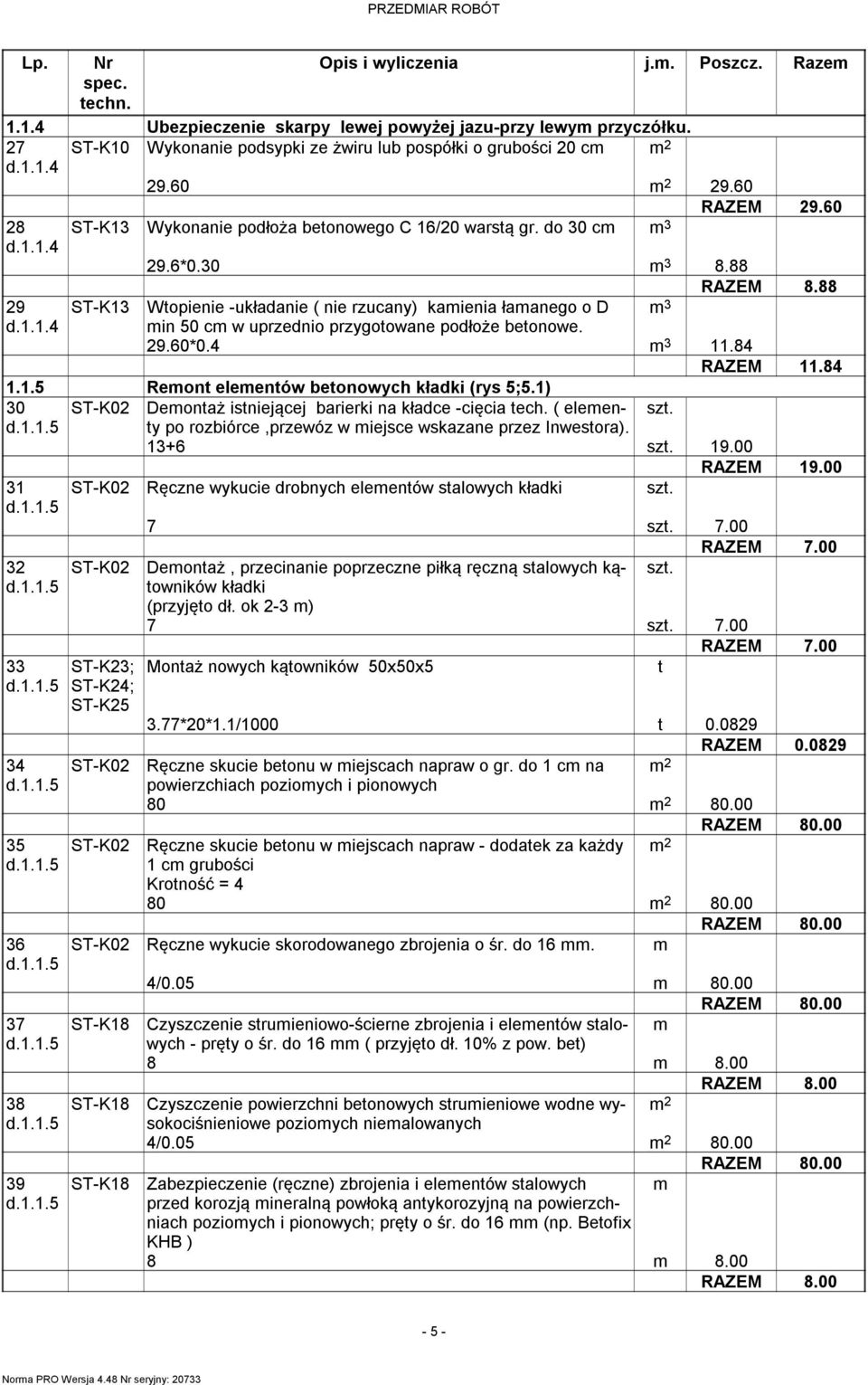

5 1.1.4 Ubezpieczenie skarpy lewej powyżej jazu-przy lewym przyczółku. 27 ST-K10 Wykonanie podsypki ze żwiru lub pospółki o grubości 20 cm d RAZEM ST-K13 Wykonanie podłoża betonowego C 16/20 warstą gr. do 30 cm m 3 d *0.30 m RAZEM ST-K13 Wtopienie -układanie ( nie rzucany) kamienia łamanego o D m 3 d min 50 cm w uprzednio przygotowane podłoże betonowe *0.4 m RAZEM Remont elementów betonowych kładki (rys 5;5.1) 30 ST-K02 Demontaż istniejącej barierki na kładce -cięcia tech. ( elementy. po rozbiórce,przewóz w miejsce wskazane przez Inwestora) RAZEM ST-K02 Ręczne wykucie drobnych elementów stalowych kładki RAZEM ST-K02 Demontaż, przecinanie poprzeczne piłką ręczną stalowych kątowników. kładki (przyjęto dł. ok 2-3 m) RAZEM 7.00 ST-K23; Montaż nowych kątowników 50x50x5 t ST-K24; ST-K *20*1.1/1000 t RAZEM ST-K02 Ręczne skucie betonu w miejscach napraw o gr. do 1 cm na powierzchiach poziomych i pionowych RAZEM ST-K02 Ręczne skucie betonu w miejscach napraw - dodatek za każdy 1 cm grubości Krotność = RAZEM ST-K02 Ręczne wykucie skorodowanego zbrojenia o śr. do 16 mm. m ST-K18 ST-K18 ST-K18 4/0.05 m RAZEM Czyszczenie strumieniowo-ścierne zbrojenia i elementów stalowych m - pręty o śr. do 16 mm ( przyjęto dł. 10% z pow. bet) 8 m 8.00 RAZEM 8.00 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe poziomych niemalowanych 4/ RAZEM Zabezpieczenie (ręczne) zbrojenia i elementów stalowych m przed korozją mineralną powłoką antykorozyjną na powierzchniach poziomych i pionowych; pręty o śr. do 16 mm (np. Betofix KHB ) 8 m 8.00 RAZEM

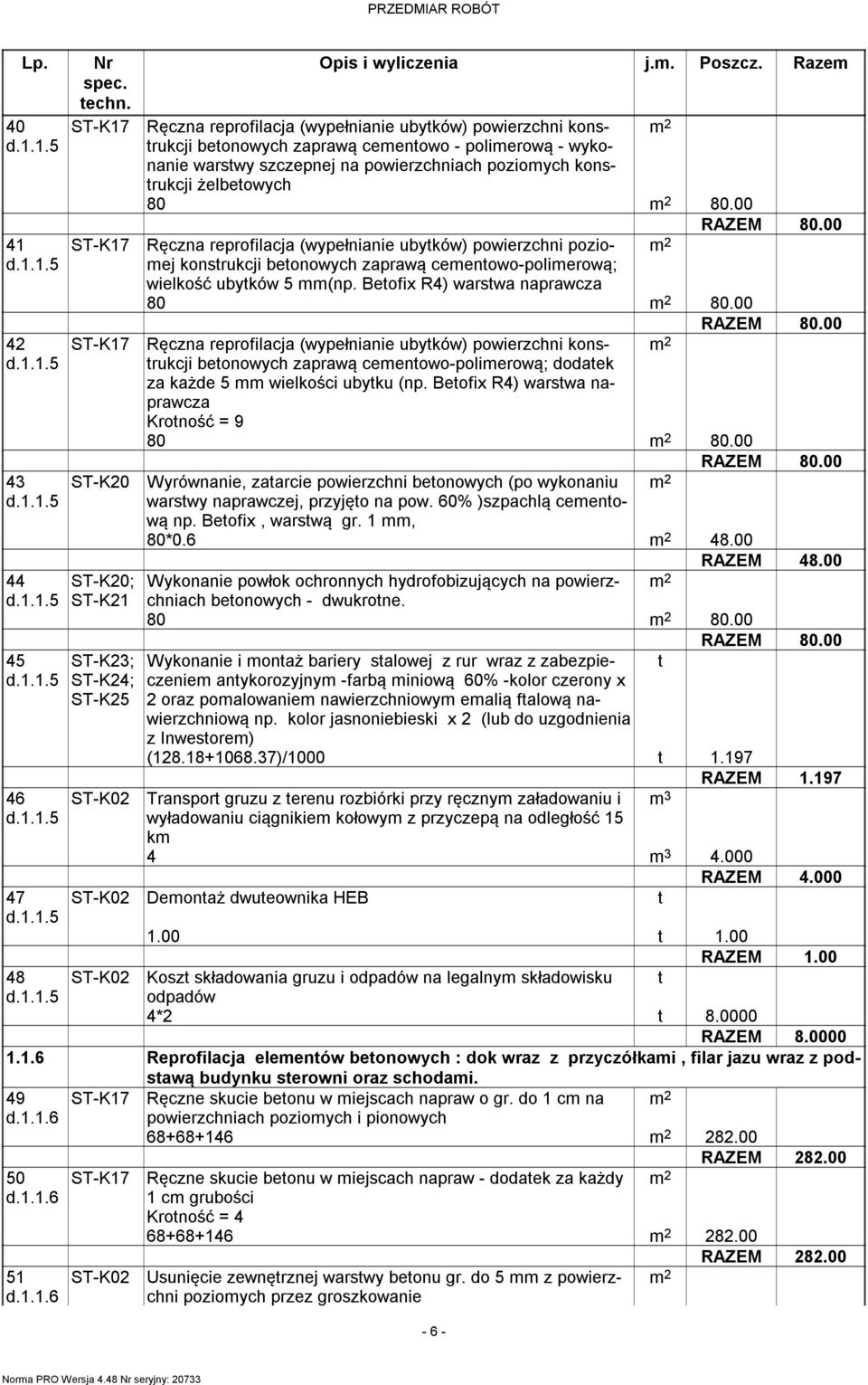

6 ST-K17 ST-K17 ST-K17 ST-K20 ST-K20; ST-K21 ST-K23; ST-K24; ST-K25 Ręczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych zaprawą cementowo - polimerową - wyko- nanie warstwy szczepnej na powierzchniach poziomych konstrukcji żelbetowych Ręczna reprofilacja (wypełnianie ubytków) powierzchni poziomej konstrukcji betonowych zaprawą cementowo-polimerową; wielkość ubytków 5 mm(np. Betofix R4) warstwa naprawcza Ręczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych zaprawą cementowo-polimerową; dodatek za każde 5 mm wielkości ubytku (np. Betofix R4) warstwa naprawcza Krotność = RAZEM RAZEM RAZEM Wyrównanie, zatarcie powierzchni betonowych (po wykonaniu warstwy naprawczej, przyjęto na pow. 60% )szpachlą cementową np. Betofix, warstwą gr. 1 mm, 80* RAZEM Wykonanie powłok ochronnych hydrofobizujących na powierzchniach betonowych - dwukrotne Wykonanie i montaż bariery stalowej z rur wraz z zabezpieczeniem t antykorozyjnym -farbą miniową 60% -kolor czerony x 2 oraz pomalowaniem nawierzchniowym emalią ftalową nawierzchniową np. kolor jasnoniebieski x 2 (lub do uzgodnienia z Inwestorem) ( )/1000 t RAZEM RAZEM ST-K02 Transport gruzu z terenu rozbiórki przy ręcznym załadowaniu i m 3 wyładowaniu ciągnikiem kołowym z przyczepą na odległość 15 km 4 m ST-K02 Demontaż dwuteownika HEB t 1.00 t ST-K02 Ko składowania gruzu i odpadów na legalnym składowisku t odpadów 4*2 t RAZEM Reprofilacja elementów betonowych : dok wraz z przyczółkami, filar jazu wraz z podstawą budynku sterowni oraz schodami ST-K17 ST-K17 ST-K02 Ręczne skucie betonu w miejscach napraw o gr. do 1 cm na powierzchniach poziomych i pionowych RAZEM Ręczne skucie betonu w miejscach napraw - dodatek za każdy 1 cm grubości Krotność = RAZEM Usunięcie zewnętrznej warstwy betonu gr. do 5 mm z powierzchni poziomych przez groszkowanie - 6 -

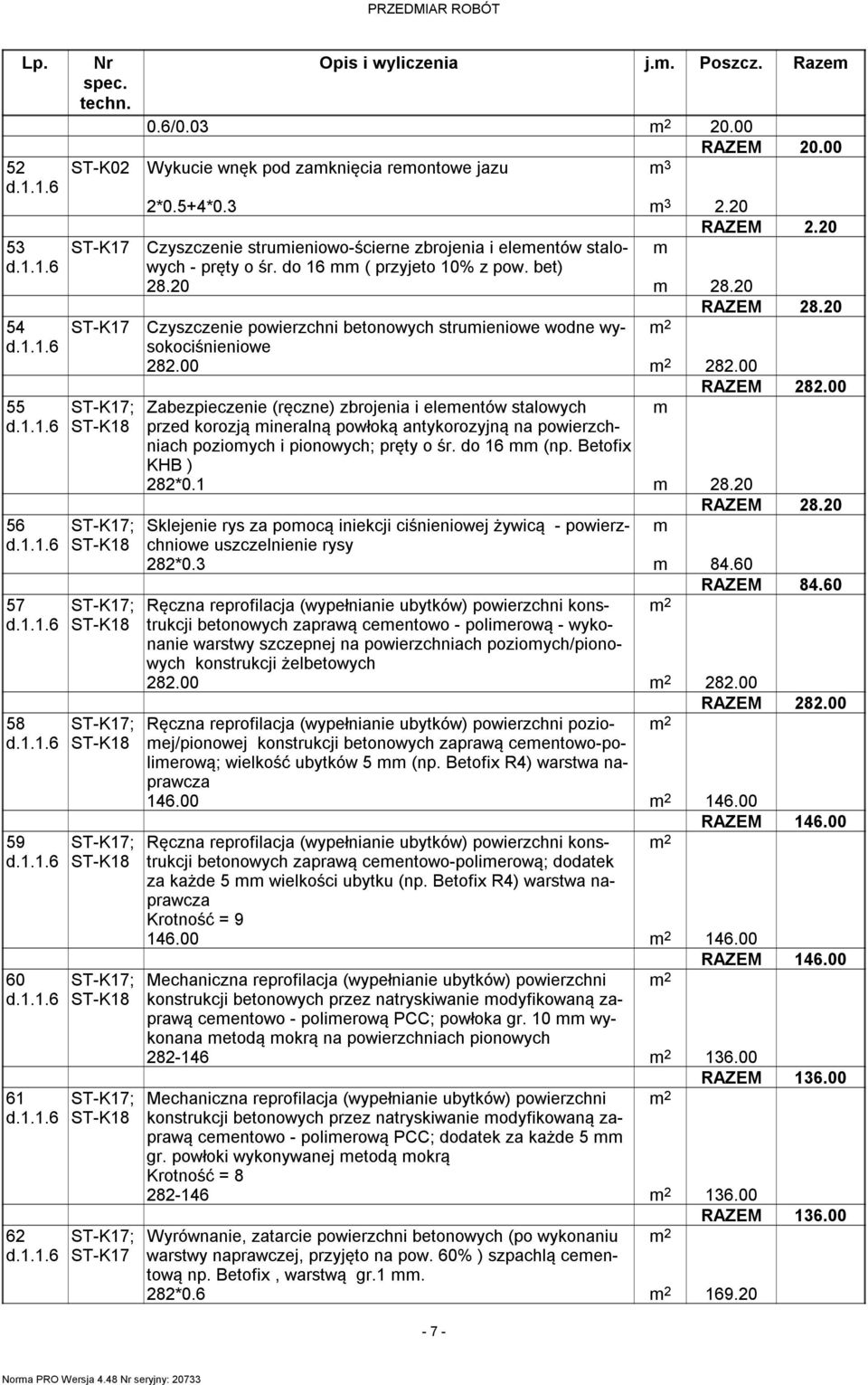

7 / RAZEM ST-K02 Wykucie wnęk pod zamknięcia remontowe jazu m 3 ST-K17 ST-K17 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K18 ST-K17; ST-K17 2*0.5+4*0.3 m RAZEM 2.20 Czyszczenie strumieniowo-ścierne zbrojenia i elementów stalowych m - pręty o śr. do 16 mm ( przyjeto 10% z pow. bet) RAZEM Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe RAZEM Zabezpieczenie (ręczne) zbrojenia i elementów stalowych m przed korozją mineralną powłoką antykorozyjną na powierzchniach poziomych i pionowych; pręty o śr. do 16 mm (np. Betofix KHB ) 282* RAZEM Sklejenie rys za pomocą iniekcji ciśnieniowej żywicą - powierzchniowe m uszczelnienie rysy 282*0.3 m RAZEM Ręczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych zaprawą cementowo - polimerową - wyko- nanie warstwy szczepnej na powierzchniach poziomych/pionowych konstrukcji żelbetowych RAZEM Ręczna reprofilacja (wypełnianie ubytków) powierzchni poziomej/pionowej konstrukcji betonowych zaprawą cementowo-po- limerową; wielkość ubytków 5 mm (np. Betofix R4) warstwa naprawcza RAZEM Ręczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych zaprawą cementowo-polimerową; dodatek za każde 5 mm wielkości ubytku (np. Betofix R4) warstwa naprawcza Krotność = RAZEM Mechaniczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych przez natryskiwanie modyfikowaną zaprawą cementowo - polimerową PCC; powłoka gr. 10 mm wykonana metodą mokrą na powierzchniach pionowych RAZEM Mechaniczna reprofilacja (wypełnianie ubytków) powierzchni konstrukcji betonowych przez natryskiwanie modyfikowaną zaprawą cementowo - polimerową PCC; dodatek za każde 5 mm gr. powłoki wykonywanej metodą mokrą Krotność = RAZEM Wyrównanie, zatarcie powierzchni betonowych (po wykonaniu warstwy naprawczej, przyjęto na pow. 60% ) szpachlą cementową np. Betofix, warstwą gr.1 mm. 282*

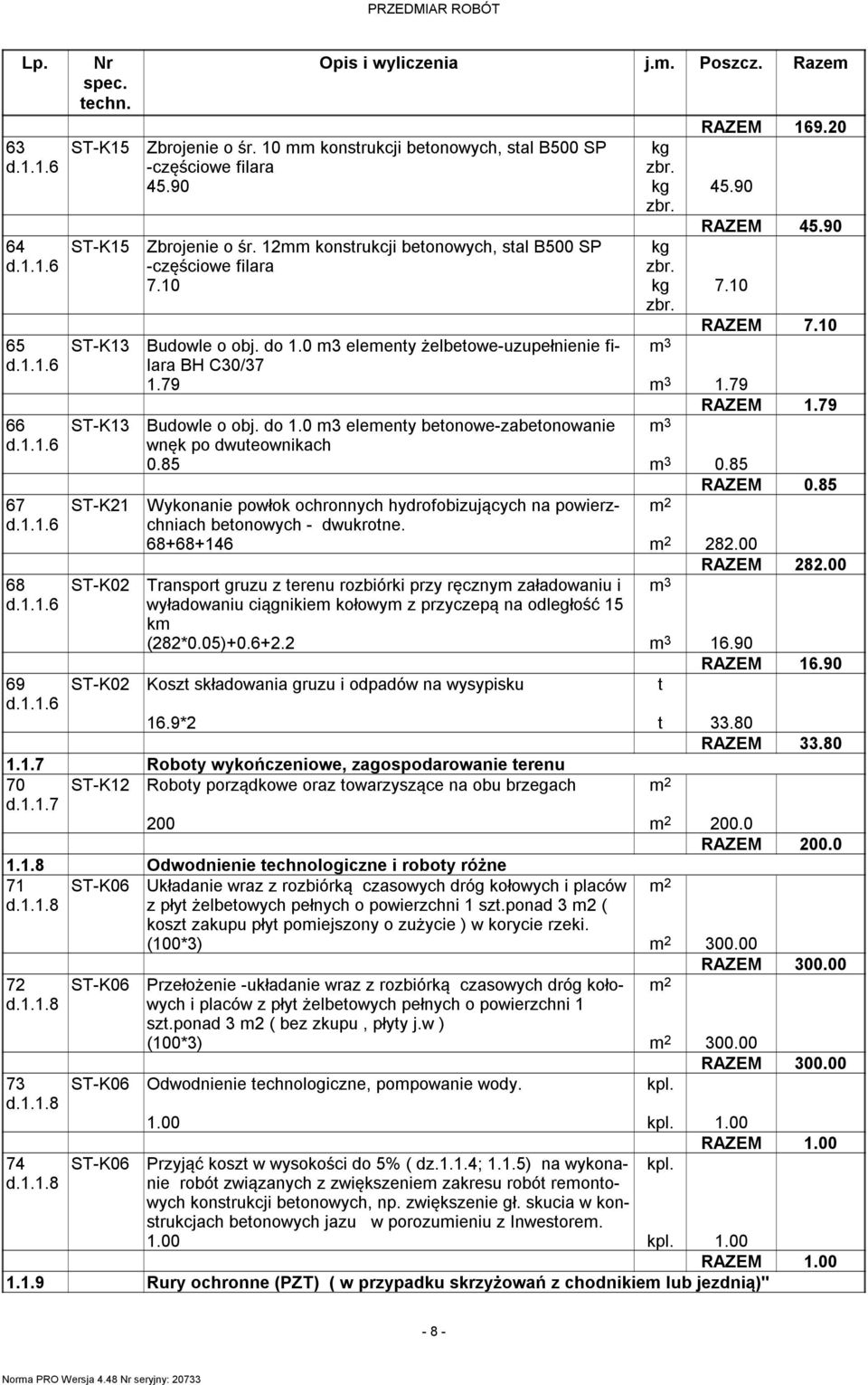

8 RAZEM ST-K15 Zbrojenie o śr. 10 mm konstrukcji betonowych, stal B500 SP kg -częściowe filara zbr kg zbr. RAZEM ST-K15 Zbrojenie o śr. 12mm konstrukcji betonowych, stal B500 SP kg -częściowe filara zbr kg 7.10 zbr. RAZEM 7.10 ST-K13 Budowle o obj. do 1.0 m3 elementy żelbetowe-uzupełnienie filara m 3 BH C30/ m RAZEM 1.79 ST-K13 Budowle o obj. do 1.0 m3 elementy betonowe-zabetonowanie m 3 wnęk po dwuteownikach 0.85 m RAZEM 0.85 ST-K21 Wykonanie powłok ochronnych hydrofobizujących na powierzchniach betonowych - dwukrotne RAZEM ST-K02 Transport gruzu z terenu rozbiórki przy ręcznym załadowaniu i m 3 wyładowaniu ciągnikiem kołowym z przyczepą na odległość 15 km (282*0.05) m RAZEM ST-K02 Ko składowania gruzu i odpadów na wysypisku t 16.9*2 t RAZEM Roboty wykończeniowe, zagospodarowanie terenu 70 ST-K12 Roboty porządkowe oraz towarzyszące na obu brzegach d RAZEM Odwodnienie technologiczne i roboty różne 71 ST-K06 d d d ST-K06 Układanie wraz z rozbiórką czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1.ponad 3 m2 ( ko zakupu płyt pomiejszony o zużycie ) w korycie rzeki. (100*3) RAZEM Przełożenie -układanie wraz z rozbiórką czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1.ponad 3 m2 ( bez zkupu, płyty j.w ) (100*3) RAZEM ST-K06 Odwodnienie technologiczne, pompowanie wody ST-K06 Przyjąć ko w wysokości do 5% ( dz.1.1.4; 1.1.5) na wykonanie d robót związanych z zwiększeniem zakresu robót remonto- wych konstrukcji betonowych, np. zwiększenie gł. skucia w konstrukcjach betonowych jazu w porozumieniu z Inwestorem Rury ochronne (PZT) ( w przypadku skrzyżowań z chodnikiem lub jezdnią)" - 8 -

9 75 ST-K06, Ręczne kopanie rowów dla kabli o głębokości do 1,0 m i szer. m d K07 dna do 0,8 m w gruncie kat. IV m RAZEM ST-K06, Podsypka z piasku grubości 0.1 m na dno rowu kablowego o m d K07 szer m m RAZEM ST-K06, Peszel ochrony o śr. 50 mm-rura karbowana dwuścienna DVK m d K07 50 z drutem do wciągania kabli RAZEM ST-K06, Rura ochronna rura karbowana dwuścienna DVK 75 z drutem m d K07 do wciągania kabli 4.50 m 4.50 RAZEM ST-K06, Zasypanie warstwą piasku grubości 0.1 m rowu kablowego o m d K07 szer m m RAZEM ST-K06, Oznaczenie kabla taśmą ochronną-informacyjną + folia w kolorze m d K07 niebieskim RAZEM ST-K06, Ręczne zasypywanie rowów dla kabli o głębokości do 0,8 m i m d K07 szer. dna do 0,8 m w gruncie kat. IV ( wraz z zagęszczeniem) m RAZEM ST-K06, Oznaczenie trasy kabla ( tabliczka na słupku)+ opaski oznaczeniowe.. d K CZĘŚĆ MECHANICZNA Moduł zamknięcia woda niska (belka wzmocniona) d d d d Profil prostokątny 250x150x5; S 235JR, dł. 7,7 mb, masa 231 kg; wiercenie otworów o średnicy 6 mm w ilości * RAZEM Profil kwadratowy 140x140x5; S 235JR, dł. 6,4 mb, masa 133 kg kg. 133*11 kg RAZEM Guma EPDM grubość 15 mm z podwójnymi przekładkami materiałowymi; EPDM, pow. 0,45 m2 ; wykonanie 76 otworów z pogłębiemien wg rys. PW 152* RAZEM Blacha naprowadzenia S 235JR, grubość blachy 6mm, masa 2 mb kg; cięcie laserem dł. 1 mb, jedno gięcie na prasie

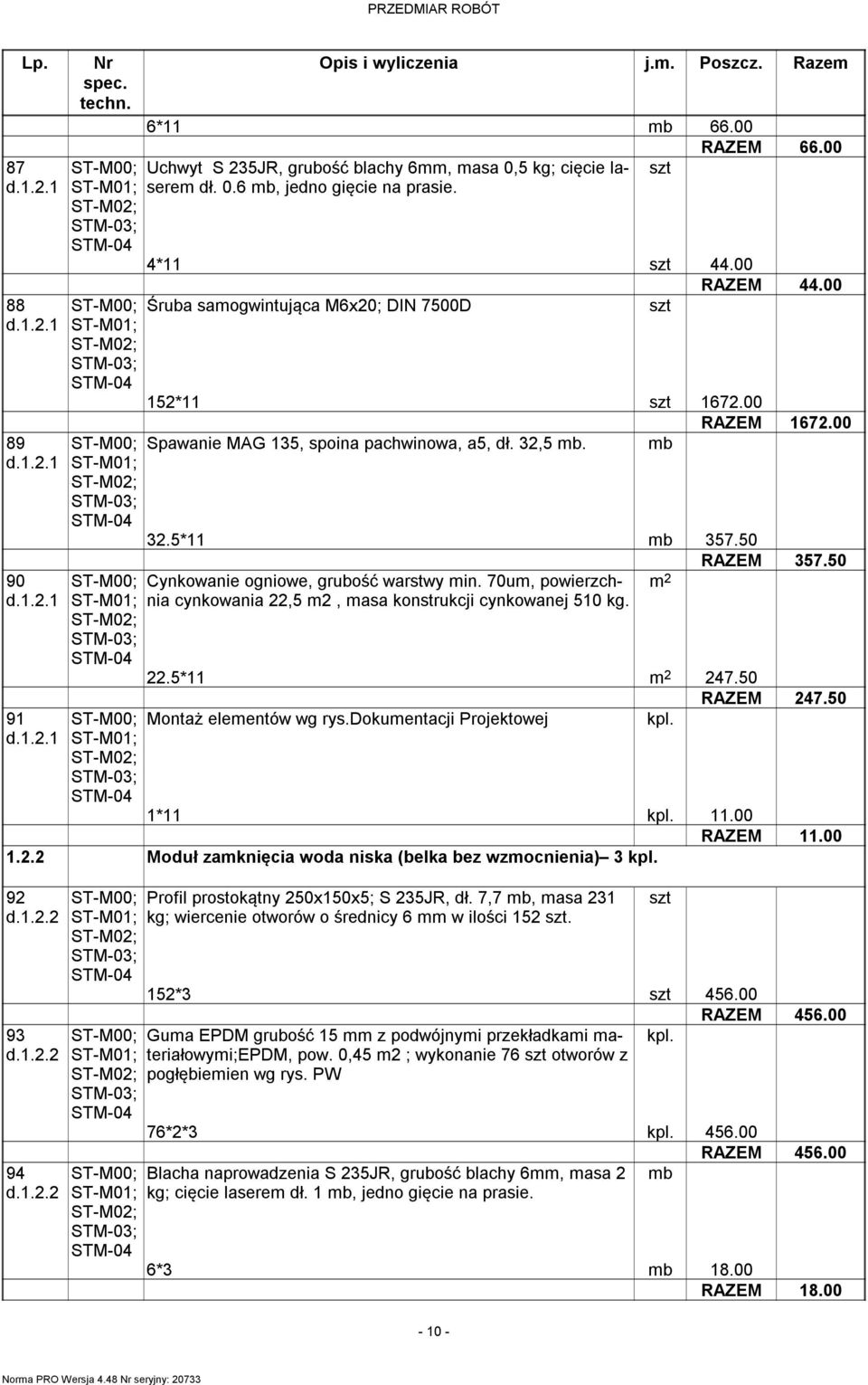

10 87 d d d d d *11 mb RAZEM Uchwyt S 235JR, grubość blachy 6mm, masa 0,5 kg; cięcie laserem dł. 0.6 mb, jedno gięcie na prasie. 4* RAZEM Śruba samogwintująca M6x20; DIN 7500D 152* RAZEM Spawanie MAG 135, spoina pachwinowa, a5, dł. 32,5 mb. mb 32.5*11 mb RAZEM Cynkowanie ogniowe, grubość warstwy min. 70um, powierzchnia cynkowania 22,5 m2, masa konstrukcji cynkowanej 510 kg. 22.5* RAZEM Montaż elementów wg rys.dokumentacji Projektowej 1* RAZEM Moduł zamknięcia woda niska (belka bez wzmocnienia) 3 92 d d d Profil prostokątny 250x150x5; S 235JR, dł. 7,7 mb, masa 231 kg; wiercenie otworów o średnicy 6 mm w ilości * RAZEM Guma EPDM grubość 15 mm z podwójnymi przekładkami materiałowymi;epdm, pow. 0,45 m2 ; wykonanie 76 otworów z pogłębiemien wg rys. PW 76*2* RAZEM Blacha naprowadzenia S 235JR, grubość blachy 6mm, masa 2 mb kg; cięcie laserem dł. 1 mb, jedno gięcie na prasie. 6*3 mb RAZEM

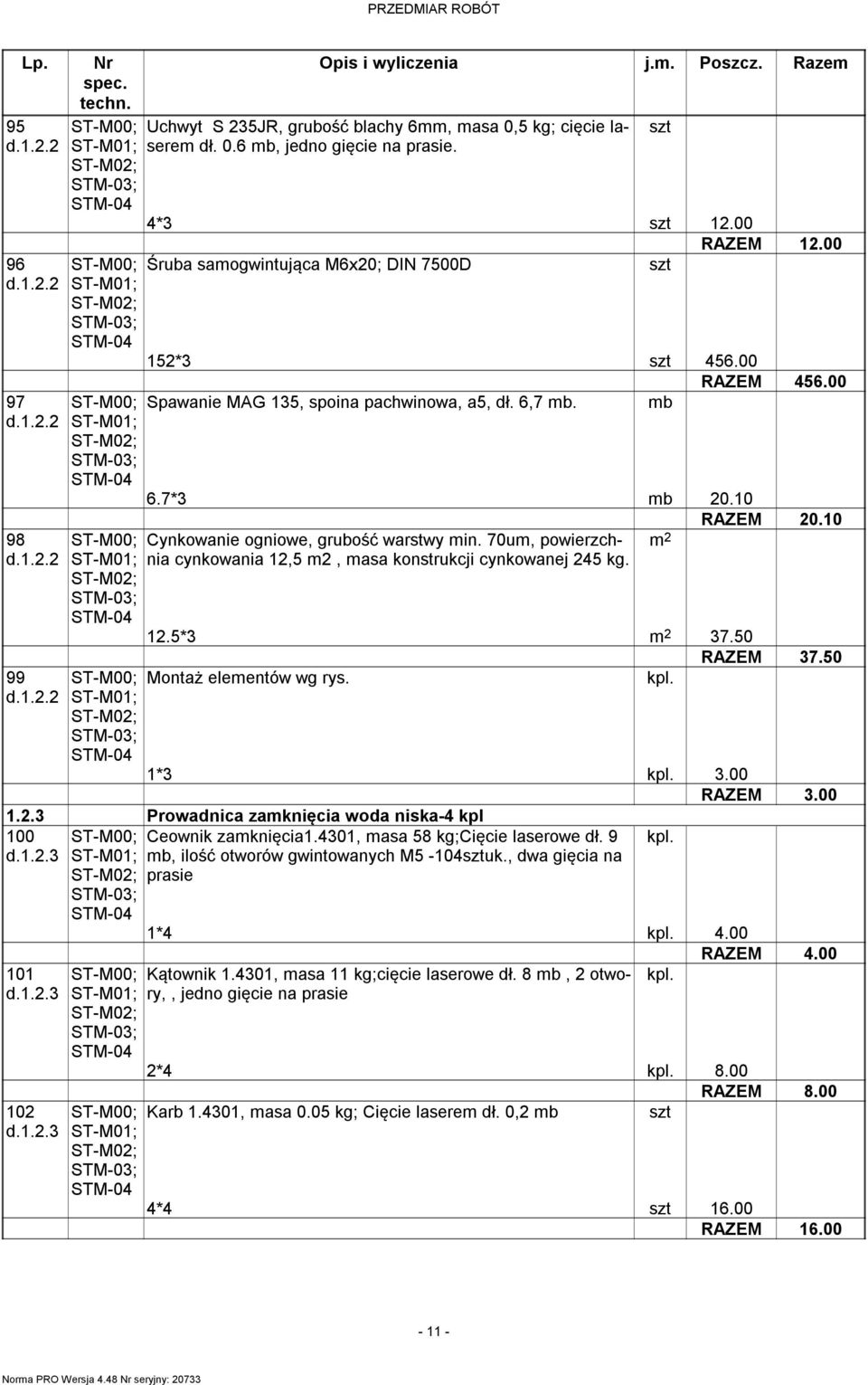

11 95 d d d d d Uchwyt S 235JR, grubość blachy 6mm, masa 0,5 kg; cięcie laserem dł. 0.6 mb, jedno gięcie na prasie. 4* RAZEM Śruba samogwintująca M6x20; DIN 7500D 152* RAZEM Spawanie MAG 135, spoina pachwinowa, a5, dł. 6,7 mb. mb 6.7*3 mb RAZEM Cynkowanie ogniowe, grubość warstwy min. 70um, powierzchnia cynkowania 12,5 m2, masa konstrukcji cynkowanej 245 kg. 12.5* RAZEM Montaż elementów wg rys. 1* Prowadnica zamknięcia woda niska-4 kpl 100 d d d Ceownik zamknięcia1.4301, masa 58 kg;cięcie laserowe dł. 9 mb, ilość otworów gwintowanych M5-104uk., dwa gięcia na prasie 1* Kątownik , masa 11 kg;cięcie laserowe dł. 8 mb, 2 otwory,, jedno gięcie na prasie 2* RAZEM 8.00 Karb , masa 0.05 kg; Cięcie laserem dł. 0,2 mb 4* RAZEM

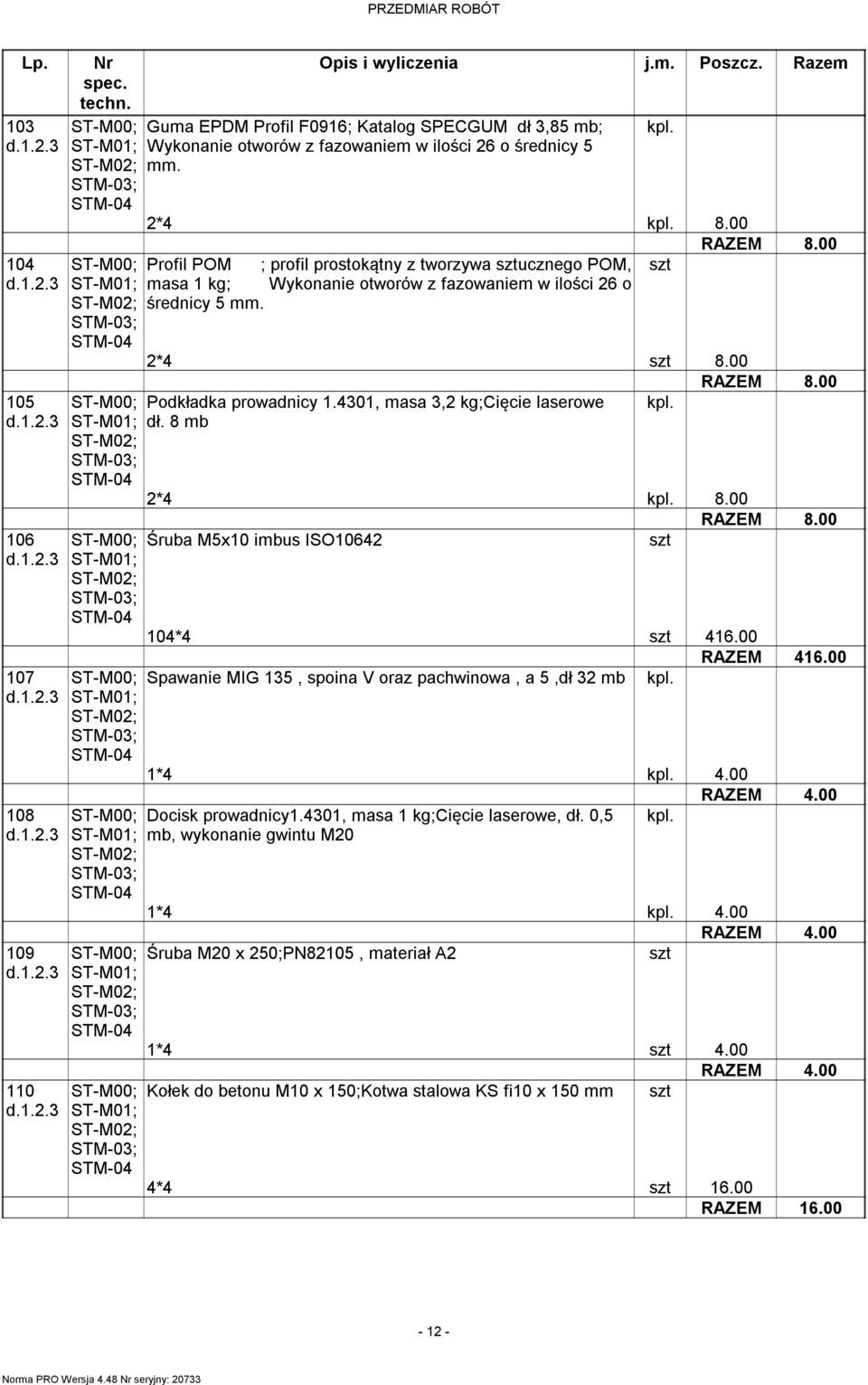

12 103 d d d d d d d d Guma EPDM Profil F0916; Katalog SPECGUM dł 3,85 mb; Wykonanie otworów z fazowaniem w ilości 26 o średnicy 5 mm. 2* RAZEM 8.00 Profil POM ; profil prostokątny z tworzywa ucznego POM, masa 1 kg; Wykonanie otworów z fazowaniem w ilości 26 o średnicy 5 mm. 2* RAZEM 8.00 Podkładka prowadnicy , masa 3,2 kg;cięcie laserowe dł. 8 mb 2* RAZEM 8.00 Śruba M5x10 imbus ISO * RAZEM Spawanie MIG 135, spoina V oraz pachwinowa, a 5,dł 32 mb 1* Docisk prowadnicy1.4301, masa 1 kg;cięcie laserowe, dł. 0,5 mb, wykonanie gwintu M20 1* Śruba M20 x 250;PN82105, materiał A2 1* Kołek do betonu M10 x 150;Kotwa stalowa KS fi10 x 150 mm 4* RAZEM

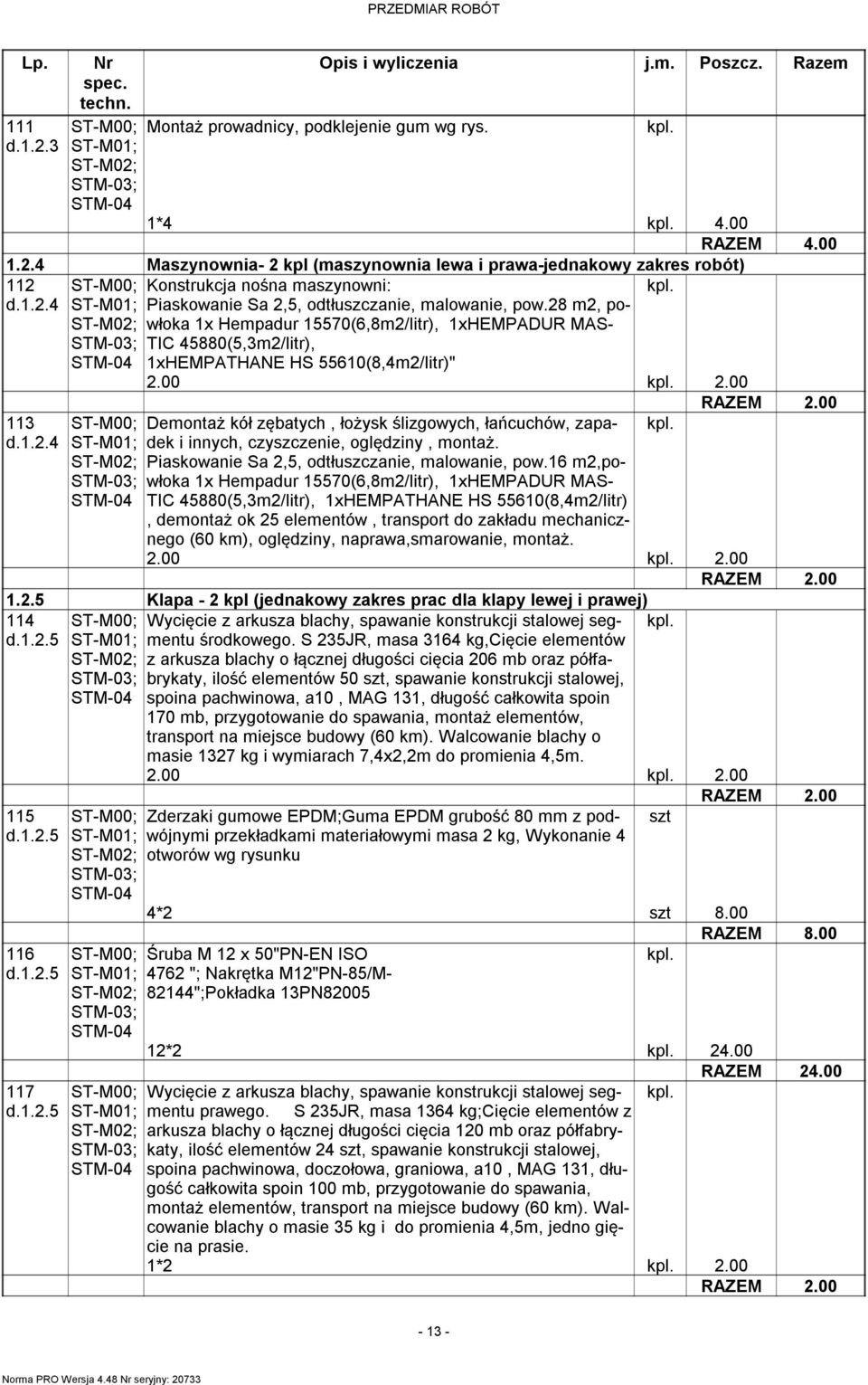

13 111 d Montaż prowadnicy, podklejenie gum wg rys. 1* Maszynownia- 2 kpl (maszynownia lewa i prawa-jednakowy zakres robót) 112 d d Konstrukcja nośna maszynowni: Piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow.28 m2, powłoka 1x Hempadur 15570(6,8m2/litr), 1xHEMPADUR MAS- TIC 45880(5,3m2/litr), 1xHEMPATHANE HS 55610(8,4m2/litr)" Demontaż kół zębatych, łożysk ślizgowych, łańcuchów, zapadek i innych, czyszczenie, oględziny, montaż. Piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow.16 m2,powłoka 1x Hempadur 15570(6,8m2/litr), 1xHEMPADUR MAS- TIC 45880(5,3m2/litr), 1xHEMPATHANE HS 55610(8,4m2/litr), demontaż ok 25 elementów, transport do zakładu mechanicznego (60 km), oględziny, naprawa,smarowanie, montaż Klapa - 2 kpl (jednakowy zakres prac dla klapy lewej i prawej) Wycięcie z arkusza blachy, spawanie konstrukcji stalowej segmentu środkowego. S 235JR, masa 3164 kg,cięcie elementów z arkusza blachy o łącznej długości cięcia 206 mb oraz półfabrykaty, ilość elementów 50, spawanie konstrukcji stalowej, spoina pachwinowa, a10, MAG 131, długość całkowita spoin 170 mb, przygotowanie do spawania, montaż elementów, transport na miejsce budowy (60 km). Walcowanie blachy o masie 1327 kg i wymiarach 7,4x2,2m do promienia 4,5m Zderzaki gumowe EPDM;Guma EPDM grubość 80 mm z podwójnymi przekładkami materiałowymi masa 2 kg, Wykonanie 4 otworów wg rysunku 4* RAZEM 8.00 Śruba M 12 x 50"PN-EN ISO 4762 "; Nakrętka M12"PN-85/M ";Pokładka 13PN * RAZEM Wycięcie z arkusza blachy, spawanie konstrukcji stalowej segmentu prawego. S 235JR, masa 1364 kg;cięcie elementów z arkusza blachy o łącznej długości cięcia 120 mb oraz półfabrykaty, ilość elementów 24, spawanie konstrukcji stalowej, spoina pachwinowa, doczołowa, graniowa, a10, MAG 131, długość całkowita spoin 100 mb, przygotowanie do spawania, montaż elementów, transport na miejsce budowy (60 km). Walcowanie blachy o masie 35 kg i do promienia 4,5m, jedno gięcie na prasie. 1*

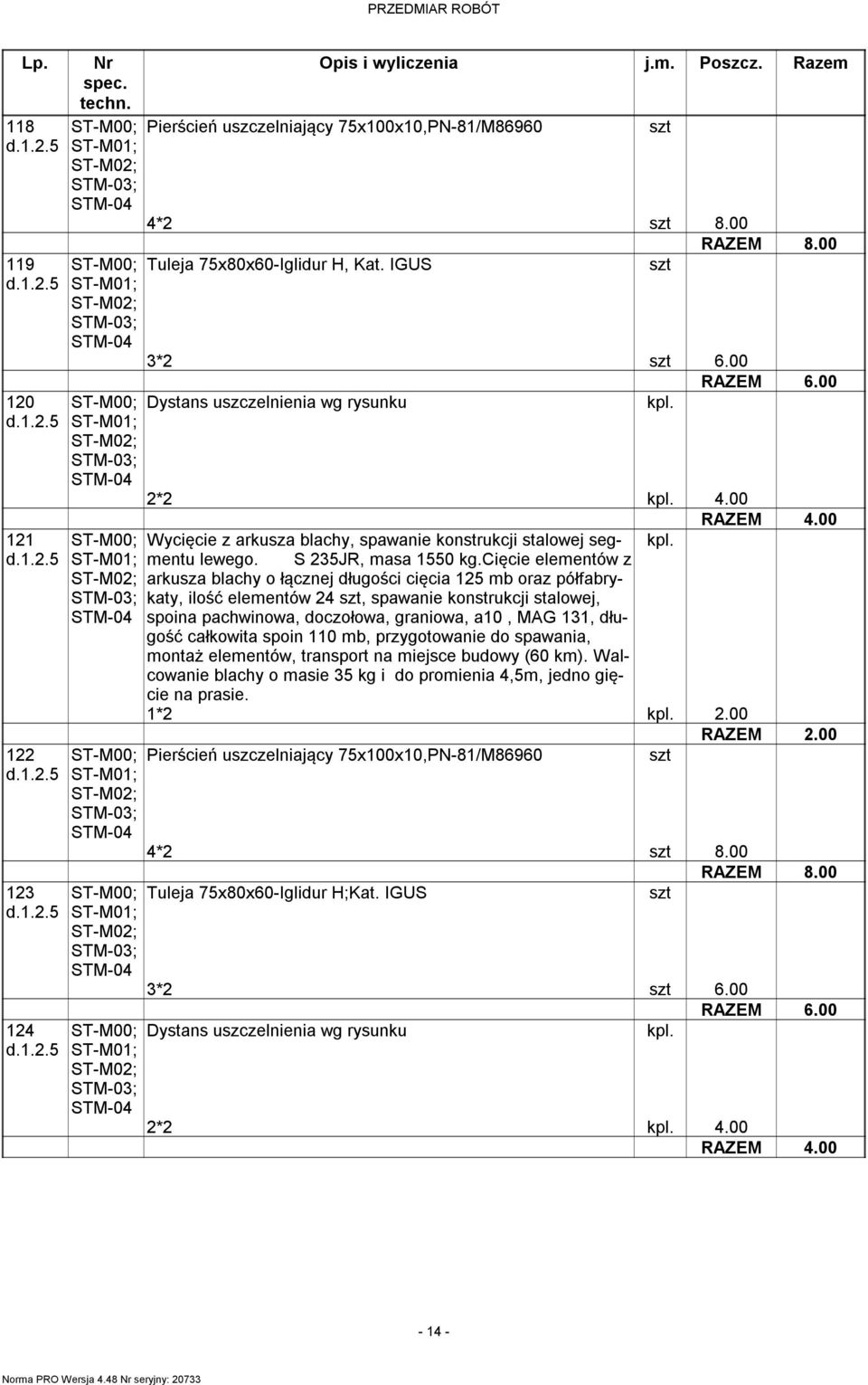

14 Pierścień uszczelniający 75x100x10,PN-81/M * RAZEM 8.00 Tuleja 75x80x60-Iglidur H, Kat. IGUS 3* RAZEM 6.00 Dystans uszczelnienia wg rysunku 2* Wycięcie z arkusza blachy, spawanie konstrukcji stalowej segmentu lewego. S 235JR, masa 1550 kg.cięcie elementów z arkusza blachy o łącznej długości cięcia 125 mb oraz półfabrykaty, ilość elementów 24, spawanie konstrukcji stalowej, spoina pachwinowa, doczołowa, graniowa, a10, MAG 131, długość całkowita spoin 110 mb, przygotowanie do spawania, montaż elementów, transport na miejsce budowy (60 km). Walcowanie blachy o masie 35 kg i do promienia 4,5m, jedno gięcie na prasie. 1* Pierścień uszczelniający 75x100x10,PN-81/M * RAZEM 8.00 Tuleja 75x80x60-Iglidur H;Kat. IGUS 3* RAZEM 6.00 Dystans uszczelnienia wg rysunku 2*

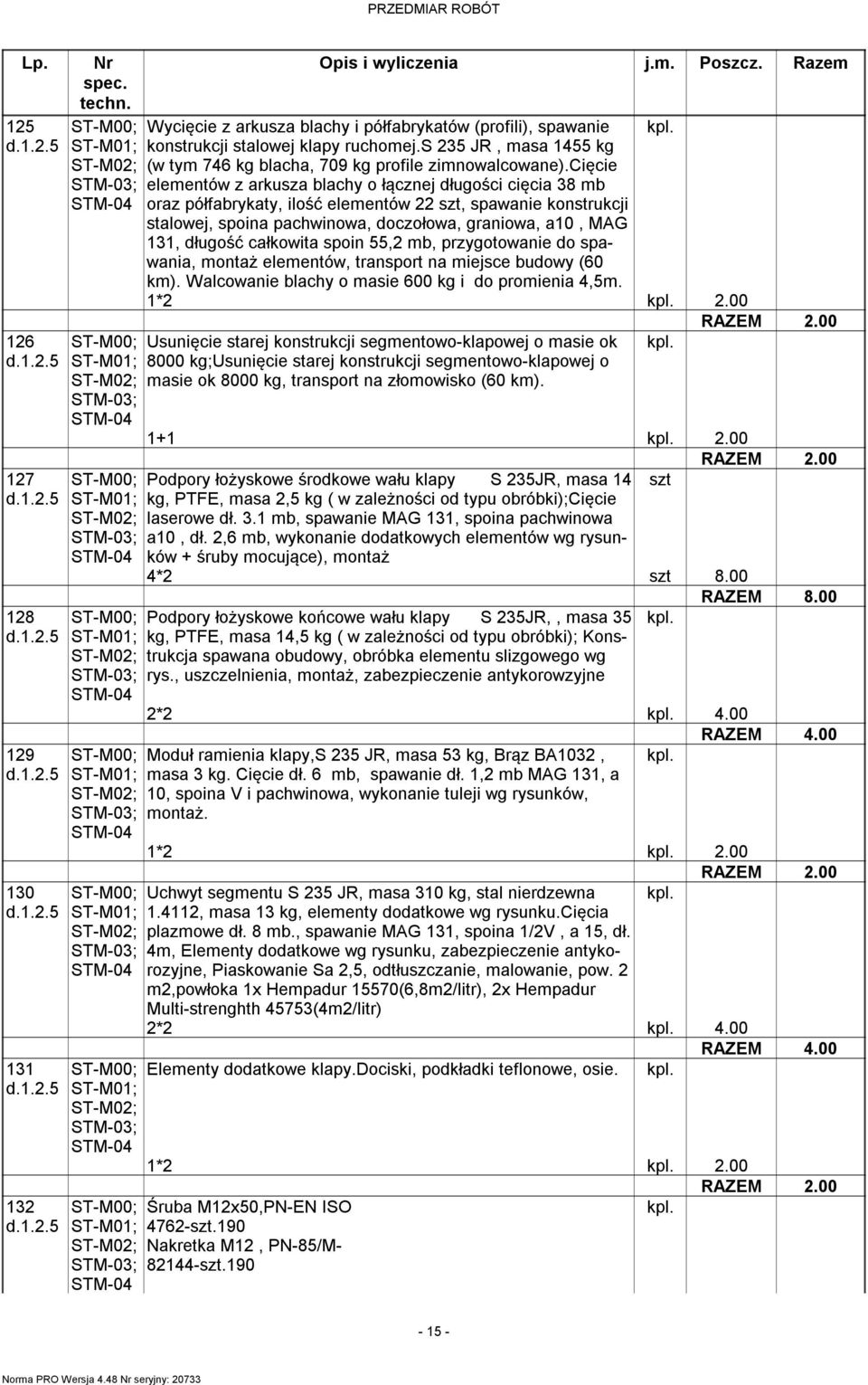

15 Wycięcie z arkusza blachy i półfabrykatów (profili), spawanie konstrukcji stalowej klapy ruchomej.s 235 JR, masa 1455 kg (w tym 746 kg blacha, 709 kg profile zimnowalcowane).cięcie elementów z arkusza blachy o łącznej długości cięcia 38 mb oraz półfabrykaty, ilość elementów 22, spawanie konstrukcji stalowej, spoina pachwinowa, doczołowa, graniowa, a10, MAG 131, długość całkowita spoin 55,2 mb, przygotowanie do spawania, montaż elementów, transport na miejsce budowy (60 km). Walcowanie blachy o masie 600 kg i do promienia 4,5m. 1* Usunięcie starej konstrukcji segmentowo-klapowej o masie ok 8000 kg;usunięcie starej konstrukcji segmentowo-klapowej o masie ok 8000 kg, transport na złomowisko (60 km) Podpory łożyskowe środkowe wału klapy S 235JR, masa 14 kg, PTFE, masa 2,5 kg ( w zależności od typu obróbki);cięcie laserowe dł. 3.1 mb, spawanie MAG 131, spoina pachwinowa a10, dł. 2,6 mb, wykonanie dodatkowych elementów wg rysunków + śruby mocujące), montaż 4* RAZEM 8.00 Podpory łożyskowe końcowe wału klapy S 235JR,, masa 35 kg, PTFE, masa 14,5 kg ( w zależności od typu obróbki); Konstrukcja spawana obudowy, obróbka elementu slizgowego wg rys., uszczelnienia, montaż, zabezpieczenie antykorowzyjne 2* Moduł ramienia klapy,s 235 JR, masa 53 kg, Brąz BA1032, masa 3 kg. Cięcie dł. 6 mb, spawanie dł. 1,2 mb MAG 131, a 10, spoina V i pachwinowa, wykonanie tuleji wg rysunków, montaż. 1* Uchwyt segmentu S 235 JR, masa 310 kg, stal nierdzewna , masa 13 kg, elementy dodatkowe wg rysunku.cięcia plazmowe dł. 8 mb., spawanie MAG 131, spoina 1/2V, a 15, dł. 4m, Elementy dodatkowe wg rysunku, zabezpieczenie antykorozyjne, Piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow. 2 m2,powłoka 1x Hempadur 15570(6,8m2/litr), 2x Hempadur Multi-strenghth 45753(4m2/litr) 2* Elementy dodatkowe klapy.dociski, podkładki teflonowe, osie. 1* Śruba M12x50,PN-EN ISO Nakretka M12, PN-85/M

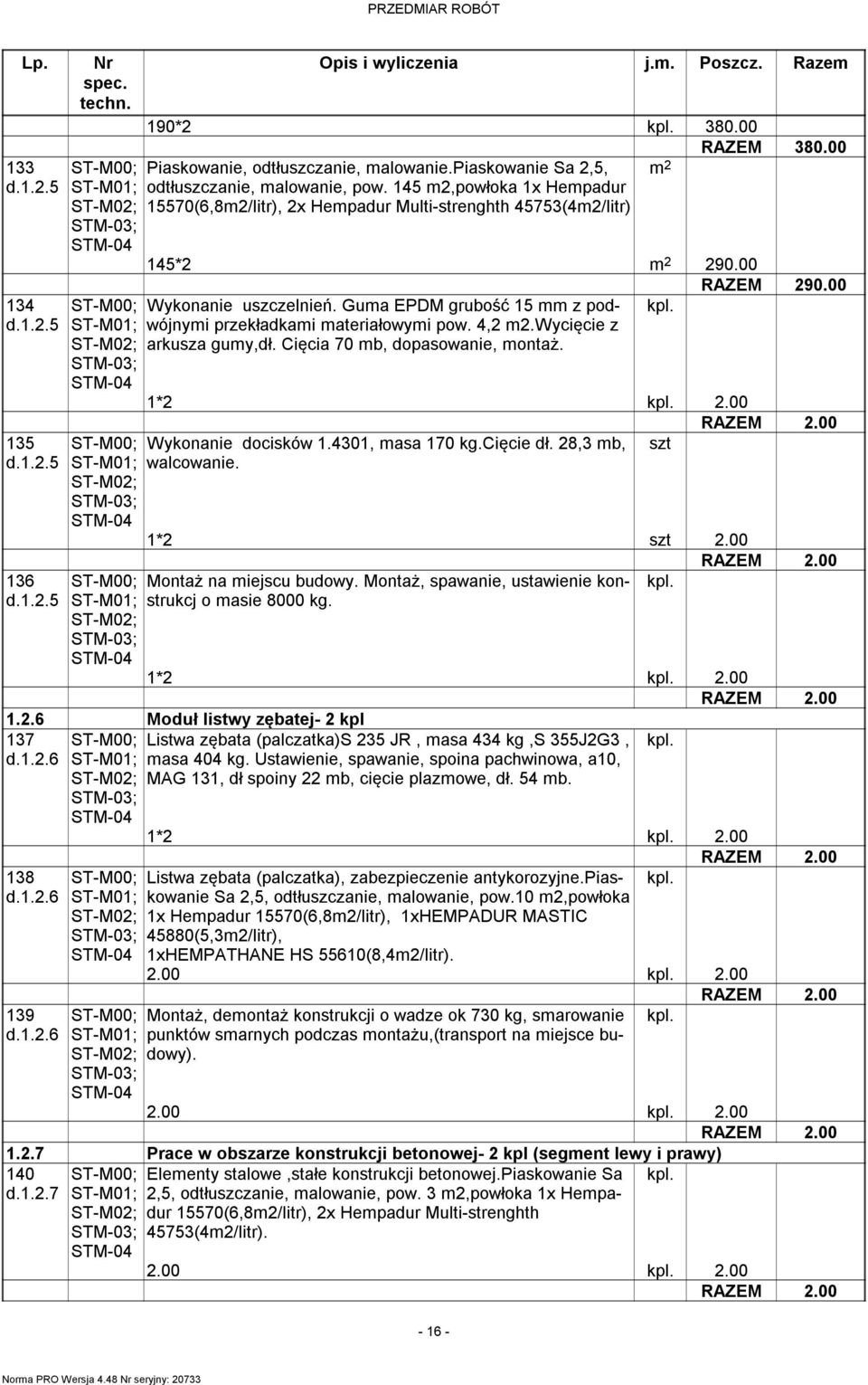

16 * RAZEM Piaskowanie, odtłuszczanie, malowanie.piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow. 145 m2,powłoka 1x Hempadur 15570(6,8m2/litr), 2x Hempadur Multi-strenghth 45753(4m2/litr) 145* RAZEM Wykonanie uszczelnień. Guma EPDM grubość 15 mm z podwójnymi przekładkami materiałowymi pow. 4,2 m2.wycięcie z arkusza gumy,dł. Cięcia 70 mb, dopasowanie, montaż. 1* Wykonanie docisków , masa 170 kg.cięcie dł. 28,3 mb, walcowanie. 1* Montaż na miejscu budowy. Montaż, spawanie, ustawienie konstrukcj o masie 8000 kg. 1* Moduł listwy zębatej- 2 kpl 137 d d d Listwa zębata (palczatka)s 235 JR, masa 434 kg,s 355J2G3, masa 404 kg. Ustawienie, spawanie, spoina pachwinowa, a10, MAG 131, dł spoiny 22 mb, cięcie plazmowe, dł. 54 mb. 1* Listwa zębata (palczatka), zabezpieczenie antykorozyjne.piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow.10 m2,powłoka 1x Hempadur 15570(6,8m2/litr), 1xHEMPADUR MASTIC 45880(5,3m2/litr), 1xHEMPATHANE HS 55610(8,4m2/litr) Montaż, demontaż konstrukcji o wadze ok 730 kg, smarowanie punktów smarnych podczas montażu,(transport na miejsce budowy) Prace w obszarze konstrukcji betonowej- 2 kpl (segment lewy i prawy) 140 d Elementy stalowe,stałe konstrukcji betonowej.piaskowanie Sa 2,5, odtłuszczanie, malowanie, pow. 3 m2,powłoka 1x Hempadur 15570(6,8m2/litr), 2x Hempadur Multi-strenghth 45753(4m2/litr)

17 141 d d Montaż kotew do mocowania uchwytów segmentów. Montaż kotew wg rysunku, wklejenie na zywicę HY Demontaż profilu zamknięcia iglicowego od strony wody niskiej.masa profilu typu H (HEB) 1620 kg Prace rozruchowe 143 Prace rozruchowe urządzeń d ST- M00; ST-M03; ST-M CZĘŚĆ ARCHITEKTONICZNA -REMONT BUDYNKU STEROWNI -ŁABĘDY I Roboty rozbiórkowe (pokrycie dachu +pokrycie z blachy ścian zewnętrznych) 144 d d d d d d d ST-A.07 Rozebranie obróbek blacharskich elewacji i dachu RAZEM ST-A.07 Rozebranie pokrycia dachowego z papy na deskowaniu na zakład RAZEM ST-A.07 Rozebranie - deskowanie dachu ( wraz z oczyszczeniem powierzchni) RAZEM ST-A.07 Rozebranie pokrycia ścian z blachy (wraz z oczyszczeniem powierzchni) RAZEM ST-A.07 Transport złomu samochodem skrzyniowym z załadunkiem i t wyładunkiem ręcznym na odległość do 5 km 41*7.85/ t 0.42 RAZEM 0.42 ST-A.07 Transport gruzu z terenu rozbiórki przy ręcznym załadowaniu i m 3 wyładowaniu samochodem skrzyniowym na odległość 5 km 5.00 m RAZEM 5.00 ST-A.07 Ko składowania gruzu i odpadów na wysypisku t 5*2 t RAZEM Wymiana drzwi i okien 151 d ST-A.04 Wymiana drzwi zewnętrznych KMT classic antywłamaniowe klasy 3 (szer.90 cm) (zakup+transport i montaż wraz z obróbkami )

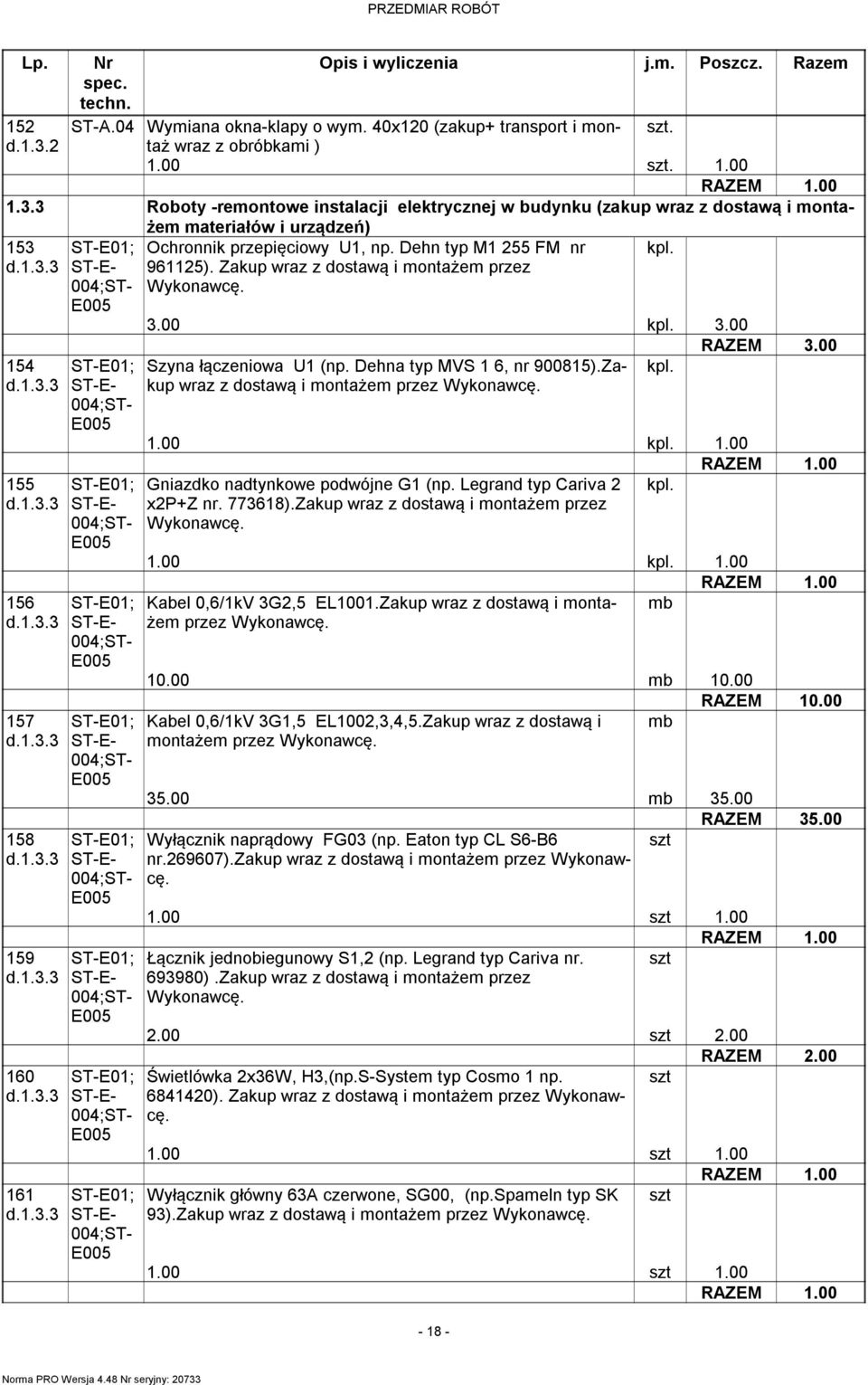

18 152 d ST-A.04 Wymiana okna-klapy o wym. 40x120 (zakup+ transport i mon-. taż wraz z obróbkami ) Roboty -remontowe instalacji elektrycznej w budynku (zakup wraz z dostawą i montażem materiałów i urządzeń) Ochronnik przepięciowy U1, np. Dehn typ M1 255 FM nr ). Zakup wraz z dostawą i montażem przez Szyna łączeniowa U1 (np. Dehna typ MVS 1 6, nr ).Zakup wraz z dostawą i montażem przez Gniazdko nadtynkowe podwójne G1 (np. Legrand typ Cariva 2 x2p+z nr ).Zakup wraz z dostawą i montażem przez Kabel 0,6/1kV 3G2,5 EL1001.Zakup wraz z dostawą i montażem przez mb mb RAZEM Kabel 0,6/1kV 3G1,5 EL1002,3,4,5.Zakup wraz z dostawą i mb montażem przez mb RAZEM Wyłącznik naprądowy FG03 (np. Eaton typ CL S6-B6 nr ).zakup wraz z dostawą i montażem przez Łącznik jednobiegunowy S1,2 (np. Legrand typ Cariva nr ).Zakup wraz z dostawą i montażem przez Świetlówka 2x36W, H3,(np.S-System typ Cosmo 1 np ). Zakup wraz z dostawą i montażem przez Wyłącznik główny 63A czerwone, SG00, (np.spameln typ SK 93).Zakup wraz z dostawą i montażem przez

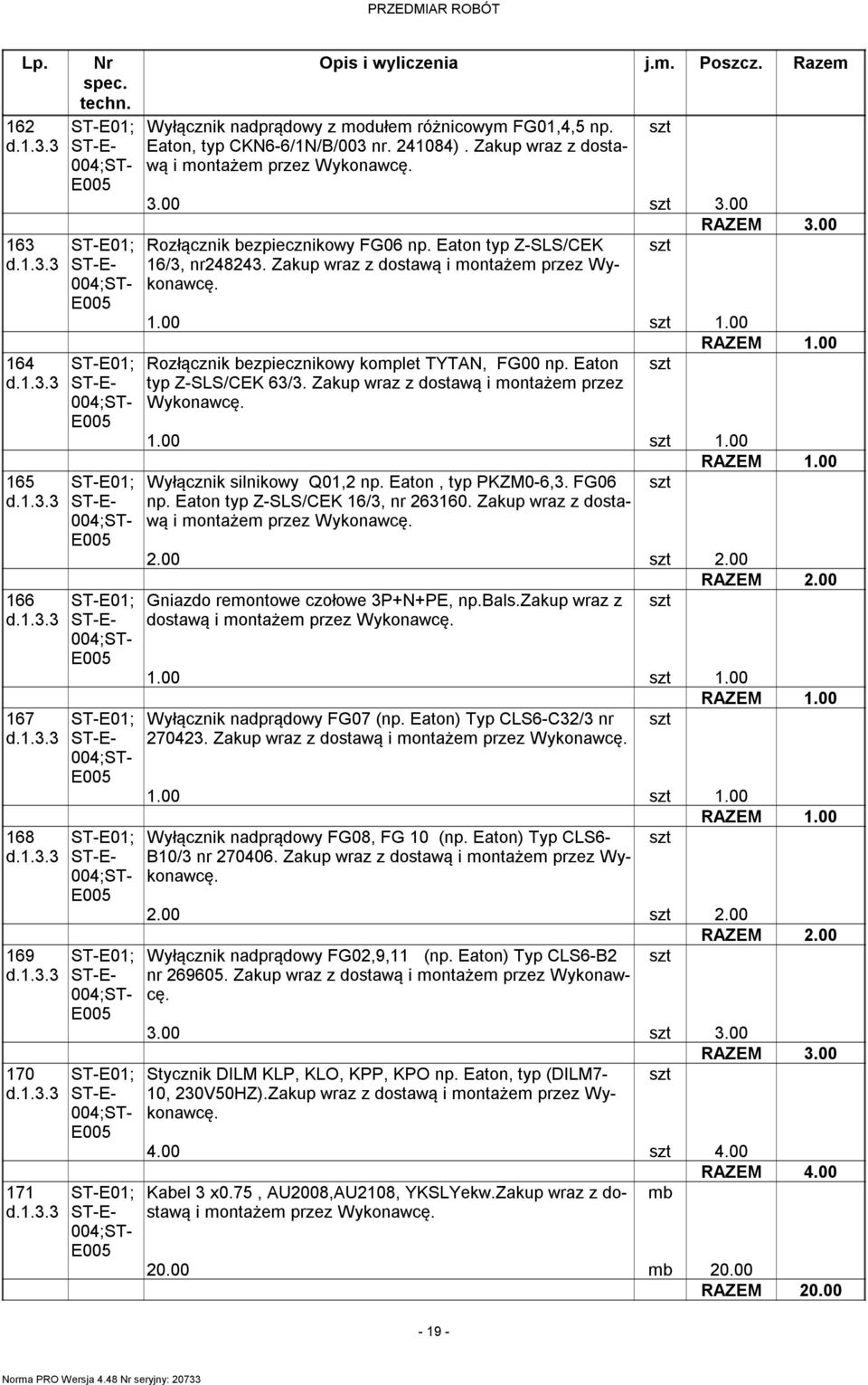

19 Wyłącznik nadprądowy z modułem różnicowym FG01,4,5 np. Eaton, typ CKN6-6/1N/B/003 nr ). Zakup wraz z dostawą i montażem przez Rozłącznik bezpiecznikowy FG06 np. Eaton typ Z-SLS/CEK 16/3, nr Zakup wraz z dostawą i montażem przez Rozłącznik bezpiecznikowy komplet TYTAN, FG00 np. Eaton typ Z-SLS/CEK 63/3. Zakup wraz z dostawą i montażem przez Wyłącznik silnikowy Q01,2 np. Eaton, typ PKZM0-6,3. FG06 np. Eaton typ Z-SLS/CEK 16/3, nr Zakup wraz z dostawą i montażem przez Gniazdo remontowe czołowe 3P+N+PE, np.bals.zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG07 (np. Eaton) Typ CLS6-C32/3 nr Zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG08, FG 10 (np. Eaton) Typ CLS6- B10/3 nr Zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG02,9,11 (np. Eaton) Typ CLS6-B2 nr Zakup wraz z dostawą i montażem przez Stycznik DILM KLP, KLO, KPP, KPO np. Eaton, typ (DILM7-10, 230V50HZ).Zakup wraz z dostawą i montażem przez Kabel 3 x0.75, AU2008,AU2108, YKSLYekw.Zakup wraz z dostawą i montażem przez mb mb RAZEM

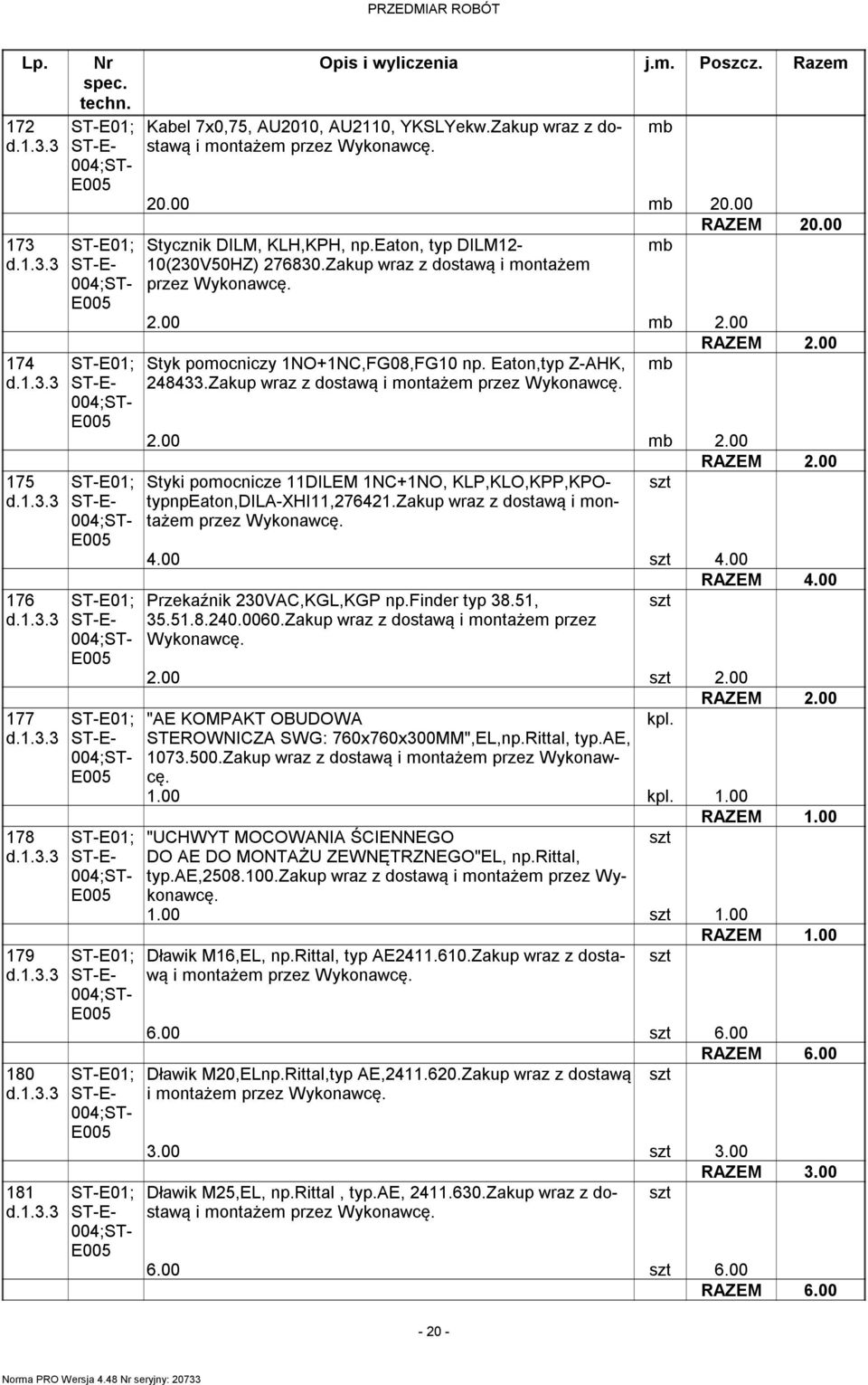

20 Kabel 7x0,75, AU2010, AU2110, YKSLYekw.Zakup wraz z dostawą i montażem przez mb RAZEM Stycznik DILM, KLH,KPH, np.eaton, typ DILM12- mb 10(230V50HZ) Zakup wraz z dostawą i montażem przez 2.00 mb 2.00 Styk pomocniczy 1NO+1NC,FG08,FG10 np. Eaton,typ Z-AHK, mb Zakup wraz z dostawą i montażem przez 2.00 mb 2.00 Styki pomocnicze 11DILEM 1NC+1NO, KLP,KLO,KPP,KPOtypnpEaton,DILA-XHI11, Zakup wraz z dostawą i mon- tażem przez Przekaźnik 230VAC,KGL,KGP np.finder typ 38.51, Zakup wraz z dostawą i montażem przez "AE KOMPAKT OBUDOWA STEROWNICZA SWG: 760x760x300MM",EL,np.Rittal, typ.ae, Zakup wraz z dostawą i montażem przez "UCHWYT MOCOWANIA ŚCIENNEGO DO AE DO MONTAŻU ZEWNĘTRZNEGO"EL, np.rittal, typ.ae, zakup wraz z dostawą i montażem przez Dławik M16,EL, np.rittal, typ AE Zakup wraz z dostawą i montażem przez RAZEM 6.00 Dławik M20,ELnp.Rittal,typ AE, Zakup wraz z dostawą i montażem przez Dławik M25,EL, np.rittal, typ.ae, Zakup wraz z dostawą i montażem przez RAZEM 6.00 mb

21 Złączka przelotowa 10mm2, X400, np.wago,typ.284, zakup wraz z dostawą i montażem przez Złączka przelotowa 10mm2,X400, np.wago typ.284, zakup wraz z dostawą i montażem przez Złączka przelotowa 10mm2,X400 np.wago typ 284, Zakup wraz z dostawą i montażem przez Ścianka końcowa 10mm2, X400 np.wago typ 284, Zakup wraz z dostawą i montażem przez Mostek poprzeczny 10mm2,X400 np.wagotyp284, zakup wraz z dostawą i montażem przez Złączka przelotowa 4mm2,XG1,XM1,2,np.WAGO,typ281, Zakup wraz z dostawą i montażem przez RAZEM Złączka przelotowa 4mm2,XG1,XM1,2np.WAGO typ281, zakup wraz z dostawą i montażem przez Złączka przelotowa 4mm2,XG1,XM1,2np.WAGO typ281, zakup wraz z dostawą i montażem przez Ścianka końcowa 4mm2,XG1,XM1,2 np.wago, typ281, zakup wraz z dostawą i montażem przez Złączka przelotowa 2,5mm2,XG1 np.wago,typ280, zakup wraz z dostawą i montażem przez

22 Złączka przelotowa 2,5mm2,XG1,np.WAGO,typ280, Zakup wraz z dostawą i montażem przez Złączka przelotowa 2,5mm2,XG1np.WAGO typ280, zakup wraz z dostawą i montażem przez Ścianka końcowa 2,5mm2,XG1 np. WAGO,typ280, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1np.WAGO,typ282, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1 np.wago typ 282, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1np.WAGO,typ282, Zakup wraz z dostawą i montażem przez Ścianka końcowa 6mm2,XG1 np.wago,typ282, zakup wraz z dostawą i montażem przez Złączka przelotowa 1,5mm2,XS1,XS2 np.wago typ 279, Zakup wraz z dostawą i montażem przez RAZEM Ścianka końcowa 1,5mm2,XS1,XS2 np.wago typ 279, Zakup wraz z dostawą i montażem przez Mostek poprzeczny 1,5mm2,XS1,XS2 np. WAGO, typ279, Zakup wraz z dostawą i montażem przez

23 Demontaż pozostałości po konstrukcji wsporczej lampy zewnętrznej oraz zakup i montaż nowej lampy LED Steinel -reflektor Home 1 SL ( z dostosowaniem instalacji elektrycznej) Przygotowanie ( w tym demontaż istniejącego ogrzewania). oraz zakup i montaż nowych listw grzewczych Izoterma Typ LG1-1000, 230 V ( z dostosowaniem instalacji elektrycznej) Przygotowanie ( w tym demontaż istniejącego ogrzewania). oraz zakup i montaż nowych listw grzewczych Izoterma Typ LG1-500, 230 V ( z dostosowaniem instalacji elektrycznej) Demontaż technologiczny i ponowny montaż istniejących instalacji / np. kamer, alarmu lub innych w raz z ich dostosowa- zł. niem do prawidłowgo działania / zł Dach -konstrukcja i pokrycie 206 ST-A.02 Krokwie/belki -krawędziak nasycony 8x16 m 3 d m RAZEM ST-A.02 Modernizacja, uzupełnienie elementów drewnianych kosza odwadniającego, m 3 d dachowego ( )*6*0.022 m RAZEM ST-A.05 Izolacja powierzchni dachu styropianem natryskowym Termil ( d gr. 7 cm) RAZEM d ST-A.02 Deskowanie połaci dachowych płytami OSB 210 d d RAZEM ST-A.02 Wykonanie powłoki zabezpieczającej powierzchnie drewniane oraz płyt OSB środkami grzybobójczymi oraz uodporniającymi na działanie ognia (Fobos -M2F) x 2 Krotność = RAZEM ST-A.02 Izolacja przeciwwilgociowa- membrana EPDM RAZEM ST-A.02 Przygotowanie oraz wykonanie nowego pokrycia dachu aluminiowymi d okładzinami listwowymi Siding Prefa z wykonaniem ruu o konstrukcji aluminiowej BSP typ KWR RAZEM Elewacja 213 d ST-A Izolacja powierzchni ścian styropianem natryskowym Termil (gr.7 cm)

24 RAZEM ST-A Przygotowanie oraz wykonanie nowej zewnętrznej elewacji d aluminiowymi okładzinami listwowymi Siding Prefa z wykonaniem ruu o konstrukcji aluminiowej BSP typ KWR2 wraz z elementami mocującymi i wsporczymi (profile rys.2) RAZEM Obróbka blacharska elewacji i dachu. 215 ST-A.05 Obróbki przy szerokości w rozwinięciu ponad 25 cm z blachy d powlekanej z dostosowaniem do kolorystyki elewacji RAZEM ST-A.05 Obróbki przy szerokości w rozwinięciu do 25 cm z blachy z d cynku RAZEM CZĘŚĆ ARCHITEKTONICZNA -REMONT BUDYNKU STEROWNI -ŁABĘDY II Roboty rozbiórkowe (pokrycie dachu +pokrycie z blachy ścian zewnętrznych) 217 ST-A.07 Rozebranie obróbek blacharskich elewacji i dachu d RAZEM ST-A.07 Rozebranie pokrycia dachowego z papy na deskowaniu na zakład d RAZEM ST-A.07 Rozebranie - deskowanie dachu ( wraz z oczyszczeniem powierzchni) d RAZEM ST-A.07 Rozebranie pokrycia ścian z blachy (wraz z oczyszczeniem d powierzchni) RAZEM ST-A.07 Transport złomu samochodem skrzyniowym z załadunkiem i t d wyładunkiem ręcznym na odległość do 5 km 41*7.85/ t 0.42 RAZEM ST-A.07 Transport gruzu z terenu rozbiórki przy ręcznym załadowaniu i m 3 d wyładowaniu samochodem skrzyniowym na odległość 5 km 5.00 m RAZEM ST-A.07 Ko składowania gruzu i odpadów na wysypisku t d *2 t RAZEM Wymiana drzwi i okien 224 d ST-A.04 Wymiana drzwi zewnętrznych KMT classic antywłamaniowe klasy 3 (szer.90 cm) (zakup+transport i montaż wraz z obróbkami ) ST-A.04 Wymiana okna-klapy o wym. 40x120 (zakup+ transport i montaż. d wraz z obróbkami ) Roboty -remontowe instalacji elektrycznej w budynku (zakup wraz z dostawą i montażem materiałów i urządzeń)

25 Ochronnik przepięciowy U1, np. Dehn typ M1 255 FM nr ). Zakup wraz z dostawą i montażem przez Szyna łączeniowa U1 (np. Dehna typ MVS 1 6, nr ).Zakup wraz z dostawą i montażem przez Gniazdko nadtynkowe podwójne G1 (np. Legrand typ Cariva 2 x2p+z nr ).Zakup wraz z dostawą i montażem przez Kabel 0,6/1kV 3G2,5 EL1001.Zakup wraz z dostawą i montażem przez mb mb RAZEM Kabel 0,6/1kV 3G1,5 EL1002,3,4,5.Zakup wraz z dostawą i mb montażem przez mb RAZEM Wyłącznik naprądowy FG03 (np. Eaton typ CL S6-B6 nr ).zakup wraz z dostawą i montażem przez Łącznik jednobiegunowy S1,2 (np. Legrand typ Cariva nr ).Zakup wraz z dostawą i montażem przez Świetlówka 2x36W, H3,(np.S-System typ Cosmo 1 np ). Zakup wraz z dostawą i montażem przez Wyłącznik główny 63A czerwone, SG00, (np.spameln typ SK 93).Zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy z modułem różnicowym FG01,4,5 np. Eaton, typ CKN6-6/1N/B/003 nr ). Zakup wraz z dostawą i montażem przez

26 Rozłącznik bezpiecznikowy FG06 np. Eaton typ Z-SLS/CEK 16/3, nr Zakup wraz z dostawą i montażem przez Rozłącznik bezpiecznikowy komplet TYTAN, FG00 np. Eaton typ Z-SLS/CEK 63/3. Zakup wraz z dostawą i montażem przez Wyłącznik silnikowy Q01,2 np. Eaton, typ PKZM0-6,3. FG06 np. Eaton typ Z-SLS/CEK 16/3, nr Zakup wraz z dostawą i montażem przez Gniazdo remontowe czołowe 3P+N+PE, np.bals.zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG07 (np. Eaton) Typ CLS6-C32/3 nr Zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG08, FG 10 (np. Eaton) Typ CLS6- B10/3 nr Zakup wraz z dostawą i montażem przez Wyłącznik nadprądowy FG02,9,11 (np. Eaton) Typ CLS6-B2 nr Zakup wraz z dostawą i montażem przez Stycznik DILM KLP, KLO, KPP, KPO np. Eaton, typ (DILM7-10, 230V50HZ).Zakup wraz z dostawą i montażem przez Kabel 3 x0.75, AU2008,AU2108, YKSLYekw.Zakup wraz z dostawą i montażem przez mb mb RAZEM Kabel 7x0,75, AU2010, AU2110, YKSLYekw.Zakup wraz z dostawą i montażem przez mb mb RAZEM

27 Stycznik DILM, KLH,KPH, np.eaton, typ DILM12-10(230V50HZ) Zakup wraz z dostawą i montażem przez 2.00 mb 2.00 Styk pomocniczy 1NO+1NC,FG08,FG10 np. Eaton,typ Z-AHK, mb Zakup wraz z dostawą i montażem przez 2.00 mb 2.00 Styki pomocnicze 11DILEM 1NC+1NO, KLP,KLO,KPP,KPOtypnpEaton,DILA-XHI11, Zakup wraz z dostawą i mon- tażem przez Przekaźnik 230VAC,KGL,KGP np.finder typ 38.51, Zakup wraz z dostawą i montażem przez "AE KOMPAKT OBUDOWA STEROWNICZA SWG: 760x760x300MM",EL,np.Rittal, typ.ae, Zakup wraz z dostawą i montażem przez "UCHWYT MOCOWANIA ŚCIENNEGO DO AE DO MONTAŻU ZEWNĘTRZNEGO"EL, np.rittal, typ.ae, zakup wraz z dostawą i montażem przez Dławik M16,EL, np.rittal, typ AE Zakup wraz z dostawą i montażem przez RAZEM 6.00 Dławik M20,ELnp.Rittal,typ AE, Zakup wraz z dostawą i montażem przez Dławik M25,EL, np.rittal, typ.ae, Zakup wraz z dostawą i montażem przez RAZEM 6.00 Złączka przelotowa 10mm2, X400, np.wago,typ.284, zakup wraz z dostawą i montażem przez mb

28 Złączka przelotowa 10mm2,X400, np.wago typ.284, zakup wraz z dostawą i montażem przez Złączka przelotowa 10mm2,X400 np.wago typ 284, Zakup wraz z dostawą i montażem przez Ścianka końcowa 10mm2, X400 np.wago typ 284, Zakup wraz z dostawą i montażem przez Mostek poprzeczny 10mm2,X400 np.wagotyp284, zakup wraz z dostawą i montażem przez Złączka przelotowa 4mm2,XG1,XM1,2,np.WAGO,typ281, Zakup wraz z dostawą i montażem przez RAZEM Złączka przelotowa 4mm2,XG1,XM1,2np.WAGO typ281, zakup wraz z dostawą i montażem przez Złączka przelotowa 4mm2,XG1,XM1,2np.WAGO typ281, zakup wraz z dostawą i montażem przez Ścianka końcowa 4mm2,XG1,XM1,2 np.wago, typ281, zakup wraz z dostawą i montażem przez Złączka przelotowa 2,5mm2,XG1 np.wago,typ280, zakup wraz z dostawą i montażem przez Złączka przelotowa 2,5mm2,XG1,np.WAGO,typ280, Zakup wraz z dostawą i montażem przez

29 Złączka przelotowa 2,5mm2,XG1np.WAGO typ280, zakup wraz z dostawą i montażem przez Ścianka końcowa 2,5mm2,XG1 np. WAGO,typ280, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1np.WAGO,typ282, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1 np.wago typ 282, Zakup wraz z dostawą i montażem przez Złączka przelotowa 6mm2,XG1np.WAGO,typ282, Zakup wraz z dostawą i montażem przez Ścianka końcowa 6mm2,XG1 np.wago,typ282, zakup wraz z dostawą i montażem przez Złączka przelotowa 1,5mm2,XS1,XS2 np.wago typ 279, Zakup wraz z dostawą i montażem przez RAZEM Ścianka końcowa 1,5mm2,XS1,XS2 np.wago typ 279, Zakup wraz z dostawą i montażem przez Mostek poprzeczny 1,5mm2,XS1,XS2 np. WAGO, typ279, Zakup wraz z dostawą i montażem przez Demontaż pozostałości po konstrukcji wsporczej lampy zewnętrznej oraz zakup i montaż nowej lampy LED Steinel -ref-. lektor Home 1 SL ( z dostosowaniem instalacji elektrycznej)

30 Przygotowanie ( w tym demontaż istniejącego ogrzewania) oraz zakup i montaż nowych listw grzewczych Izoterma Typ LG1-1000, 230 V ( z dostosowaniem instalacji elektrycznej) Przygotowanie ( w tym demontaż istniejącego ogrzewania). oraz zakup i montaż nowych listw grzewczych Izoterma Typ LG1-500, 230 V ( z dostosowaniem instalacji elektrycznej) Demontaż technologiczny i ponowny montaż istniejących instalacji / np. kamer, alarmu lub innych w raz z ich dostosowa- zł. niem do prawidłowgo działania / zł Dach -konstrukcja i pokrycie 279 ST-A.02 Krokwie/belki -krawędziak nasycony 8x16 m 3 d m RAZEM ST-A.02 Modernizacja, uzupełnienie elementów drewnianych kosza odwadniającego, m 3 d dachowego ( )*6*0.022 m RAZEM ST-A.05 Izolacja powierzchni dachu styropianem natryskowym Termil d (gr.7 cm) RAZEM d ST-A.02 Deskowanie połaci dachowych płytami OSB 283 d d RAZEM ST-A.02 Wykonanie powłoki zabezpieczającej powierzchnie drewniane oraz płyt OSB środkami grzybobójczymi oraz uodporniającymi na działanie ognia (Fobos -M2F) x 2 Krotność = RAZEM ST-A.02 Izolacja przeciwwilgociowa- membrana EPDM RAZEM ST-A.02 Przygotowanie oraz wykonanie nowego pokrycia dachu aluminiowymi d okładzinami listwowymi Siding Prefa z wykonaniem ruu o konstrukcji aluminiowej BSP typ KWR RAZEM Elewacja 286 ST-A Izolacja powierzchni ścian styropianem natryskowym Termil d (gr.7 cm) RAZEM d ST-A Przygotowanie oraz wykonanie nowej zewnętrznej elewacji aluminiowymi okładzinami listwowymi Siding Prefa z wykonaniem ruu o konstrukcji aluminiowej BSP typ KWR2 wraz z elementami mocującymi i wsporczymi (profile rys.2)

31 RAZEM Obróbka blacharska elewacji i dachu. 288 ST-A.05 Obróbki przy szerokości w rozwinięciu ponad 25 cm z blachy d powlekanej z dostosowaniem do kolorystyki elewacji RAZEM ST-A.05 Obróbki przy szerokości w rozwinięciu do 25 cm z blachy z d cynku RAZEM Instalacja odgromowa (Łabędy I i II). 290 d.1.5 / zł. 291 d.1.5 Opracowanie przez Wykonawcę Wspólnej Dokumentacji Projektowej wraz z ugodnieniami w zakresie instalacji odgromowej dla remontowanych dwóch budynków sterowni - 1 kpl (Łabędy I i II) (Ilość egzemplarzy Dokumentacji projektowej wg uzgodnień) 1.00 / zł. Zakup materiałów i urządzeń oraz montaż instalacji odgromowych przez W ykonawcę na remontowanych budynkach sterowni - 2kpl (Łabędy I i II) / zł / zł
