Ręczne urządzenia hydrauliczne trzeba zobaczyć aby uwierzyć Spróbuj prawdziwej siły. Wystarczy jeden test by pozbyć się wszelkich wątpliwości

Transkrypt

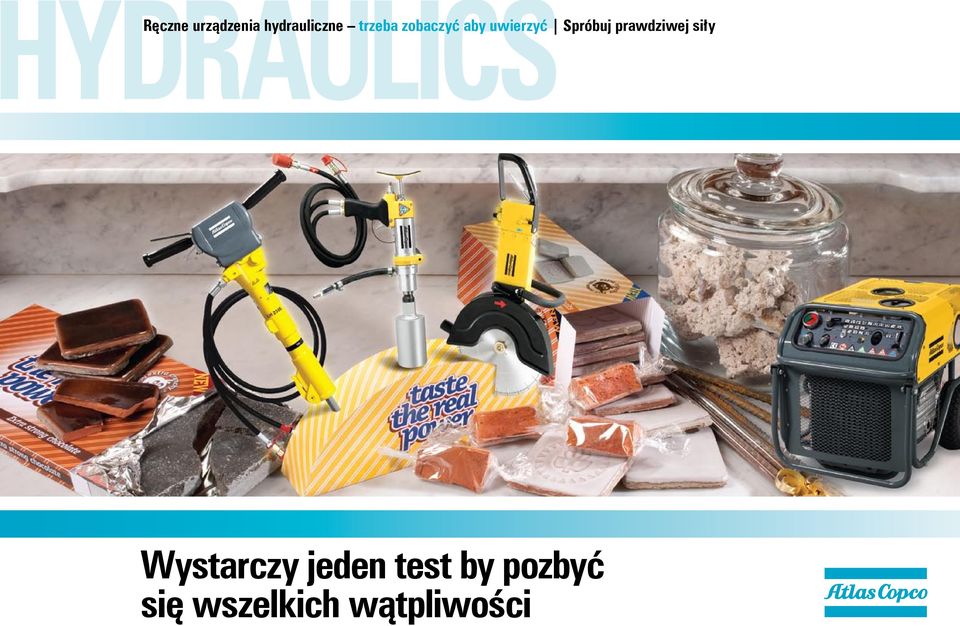

1 ydraulics Ręczne urządzenia hydrauliczne trzeba zobaczyć aby uwierzyć Spróbuj prawdziwej siły Wystarczy jeden test by pozbyć się wszelkich wątpliwości

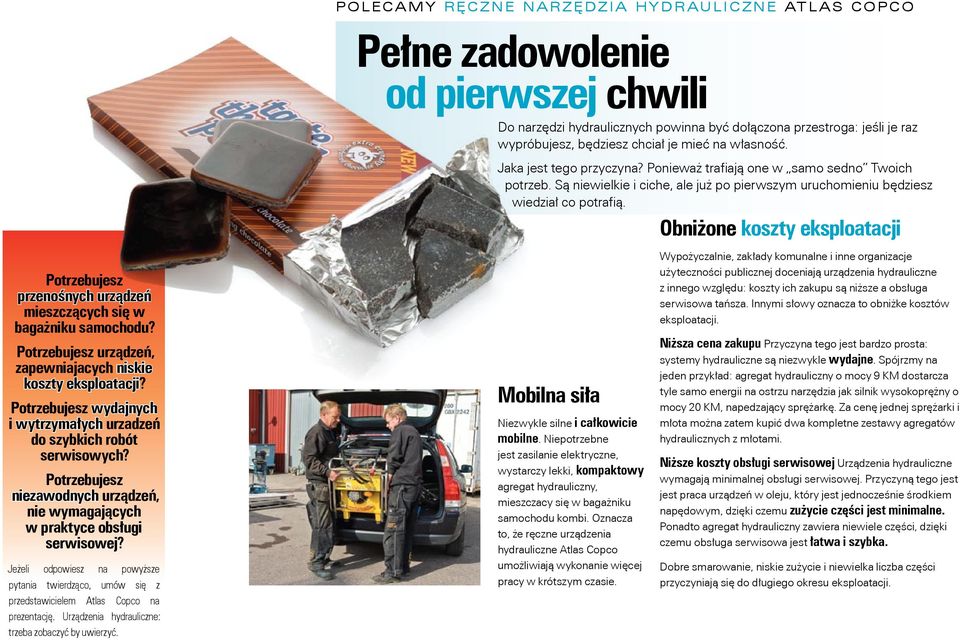

2 Potrzebujesz przenośnych urządzeń mieszczących się w bagażniku samochodu? Potrzebujesz urządzeń, zapewniajacych niskie koszty eksploatacji? Potrzebujesz wydajnych i wytrzymałych urzadzeń do szybkich robót serwisowych? Potrzebujesz niezawodnych urządzeń, nie wymagających w praktyce obsługi serwisowej? Jeżeli odpowiesz na powyższe pytania twierdząco, umów się z przedstawicielem Atlas Copco na prezentację. Urządzenia hydrauliczne: trzeba zobaczyć by uwierzyć. Polecamy ręczne narzędzia hydrauliczne Atlas Copco Pełne zadowolenie od pierwszej chwili Do narzędzi hydraulicznych powinna być dołączona przestroga: jeśli je raz wypróbujesz, będziesz chciał je mieć na własność. Jaka jest tego przyczyna? Ponieważ trafiają one w samo sedno Twoich potrzeb. Są niewielkie i ciche, ale już po pierwszym uruchomieniu będziesz wiedział co potrafią. Mobilna siła Niezwykle silne i całkowicie mobilne. Niepotrzebne jest zasilanie elektryczne, wystarczy lekki, kompaktowy agregat hydrauliczny, mieszczacy się w bagażniku samochodu kombi. Oznacza to, że ręczne urządzenia hydrauliczne Atlas Copco umożliwiają wykonanie więcej pracy w krótszym czasie. Obniżone koszty eksploatacji Wypożyczalnie, zakłady komunalne i inne organizacje użyteczności publicznej doceniają urządzenia hydrauliczne z innego względu: koszty ich zakupu są niższe a obsługa serwisowa tańsza. Innymi słowy oznacza to obniżke kosztów eksploatacji. Niższa cena zakupu Przyczyna tego jest bardzo prosta: systemy hydrauliczne są niezwykle wydajne. Spójrzmy na jeden przykład: agregat hydrauliczny o mocy 9 KM dostarcza tyle samo energii na ostrzu narzędzia jak silnik wysokoprężny o mocy 20 KM, napedzający sprężarkę. Za cenę jednej sprężarki i młota można zatem kupić dwa kompletne zestawy agregatów hydraulicznych z młotami. Niższe koszty obsługi serwisowej Urządzenia hydrauliczne wymagają minimalnej obsługi serwisowej. Przyczyną tego jest jest praca urządzeń w oleju, który jest jednocześnie środkiem napędowym, dzięki czemu zużycie części jest minimalne. Ponadto agregat hydrauliczny zawiera niewiele części, dzięki czemu obsługa serwisowa jest łatwa i szybka. Dobre smarowanie, niskie zużycie i niewielka liczba części przyczyniają się do długiego okresu eksploatacji.

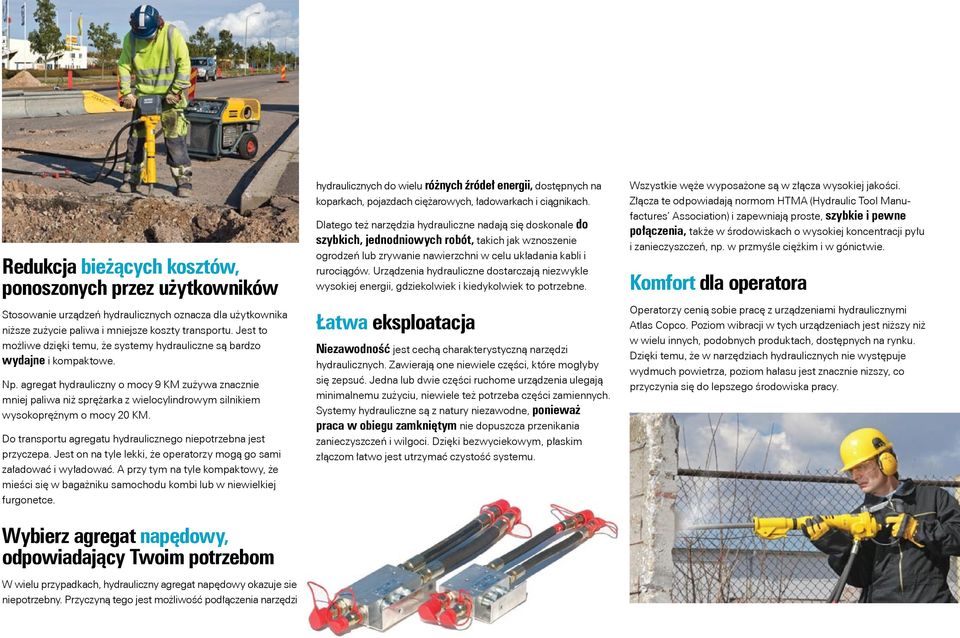

3 Redukcja bieżących kosztów, ponoszonych przez użytkowników Stosowanie urządzeń hydraulicznych oznacza dla użytkownika niższe zużycie paliwa i mniejsze koszty transportu. Jest to możliwe dzięki temu, że systemy hydrauliczne są bardzo wydajne i kompaktowe. Np. agregat hydrauliczny o mocy 9 KM zużywa znacznie mniej paliwa niż sprężarka z wielocylindrowym silnikiem wysokoprężnym o mocy 20 KM. Do transportu agregatu hydraulicznego niepotrzebna jest przyczepa. Jest on na tyle lekki, że operatorzy mogą go sami załadować i wyładować. A przy tym na tyle kompaktowy, że mieści się w bagażniku samochodu kombi lub w niewielkiej furgonetce. Wybierz agregat napędowy, odpowiadający Twoim potrzebom W wielu przypadkach, hydrauliczny agregat napędowy okazuje sie niepotrzebny. Przyczyną tego jest możliwość podłączenia narzędzi hydraulicznych do wielu różnych źródeł energii, dostępnych na koparkach, pojazdach ciężarowych, ładowarkach i ciągnikach. Dlatego też narzędzia hydrauliczne nadają się doskonale do szybkich, jednodniowych robót, takich jak wznoszenie ogrodzeń lub zrywanie nawierzchni w celu układania kabli i rurociągów. Urządzenia hydrauliczne dostarczają niezwykle wysokiej energii, gdziekolwiek i kiedykolwiek to potrzebne. Łatwa eksploatacja Niezawodność jest cechą charakterystyczną narzędzi hydraulicznych. Zawierają one niewiele części, które mogłyby się zepsuć. Jedna lub dwie części ruchome urządzenia ulegają minimalnemu zużyciu, niewiele też potrzeba części zamiennych. Systemy hydrauliczne są z natury niezawodne, ponieważ praca w obiegu zamkniętym nie dopuszcza przenikania zanieczyszczeń i wilgoci. Dzięki bezwyciekowym, płaskim złączom łatwo jest utrzymać czystość systemu. Wszystkie węże wyposażone są w złącza wysokiej jakości. Złącza te odpowiadają normom HTMA (Hydraulic Tool Manufactures Association) i zapewniają proste, szybkie i pewne połączenia, także w środowiskach o wysokiej koncentracji pyłu i zanieczyszczeń, np. w przmyśle ciężkim i w gónictwie. Komfort dla operatora Operatorzy cenią sobie pracę z urządzeniami hydraulicznymi Atlas Copco. Poziom wibracji w tych urządzeniach jest niższy niż w wielu innych, podobnych produktach, dostępnych na rynku. Dzięki temu, że w narzędziach hydraulicznych nie występuje wydmuch powietrza, poziom hałasu jest znacznie nizszy, co przyczynia się do lepszego środowiska pracy.

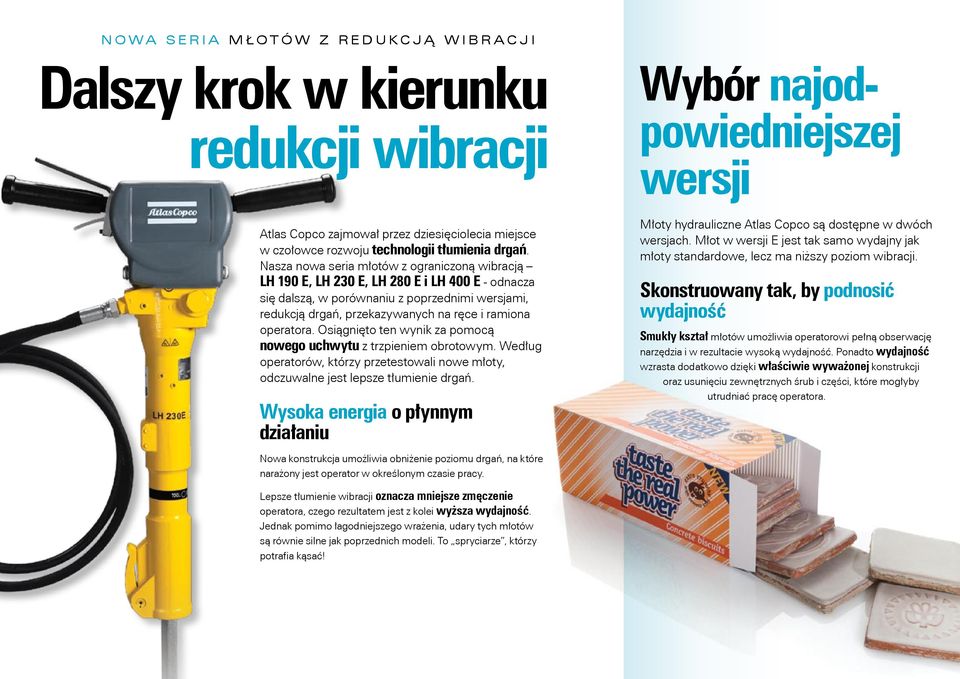

4 Nowa seria młotów z redukcją wibracji Dalszy krok w kierunku redukcji wibracji Wybór najodpowiedniejszej wersji Atlas Copco zajmował przez dziesięciolecia miejsce w czołowce rozwoju technologii tłumienia drgań. Nasza nowa seria młotów z ograniczoną wibracją LH 190 E, LH 230 E, LH 280 E i LH 400 E - odnacza się dalszą, w porównaniu z poprzednimi wersjami, redukcją drgań, przekazywanych na ręce i ramiona operatora. Osiągnięto ten wynik za pomocą nowego uchwytu z trzpieniem obrotowym. Według operatorów, którzy przetestowali nowe młoty, odczuwalne jest lepsze tłumienie drgań. Wysoka energia o płynnym działaniu Nowa konstrukcja umożliwia obniżenie poziomu drgań, na które narażony jest operator w określonym czasie pracy. Lepsze tłumienie wibracji oznacza mniejsze zmęczenie operatora, czego rezultatem jest z kolei wyższa wydajność. Jednak pomimo łagodniejszego wrażenia, udary tych młotów są równie silne jak poprzednich modeli. To spryciarze, którzy potrafia kąsać! Młoty hydrauliczne Atlas Copco są dostępne w dwóch wersjach. Młot w wersji E jest tak samo wydajny jak młoty standardowe, lecz ma niższy poziom wibracji. Skonstruowany tak, by podnosić wydajność Smukły kształ młotów umożliwia operatorowi pełną obserwację narzędzia i w rezultacie wysoką wydajność. Ponadto wydajność wzrasta dodatkowo dzięki właściwie wyważonej konstrukcji oraz usunięciu zewnętrznych śrub i części, które mogłyby utrudniać pracę operatora.

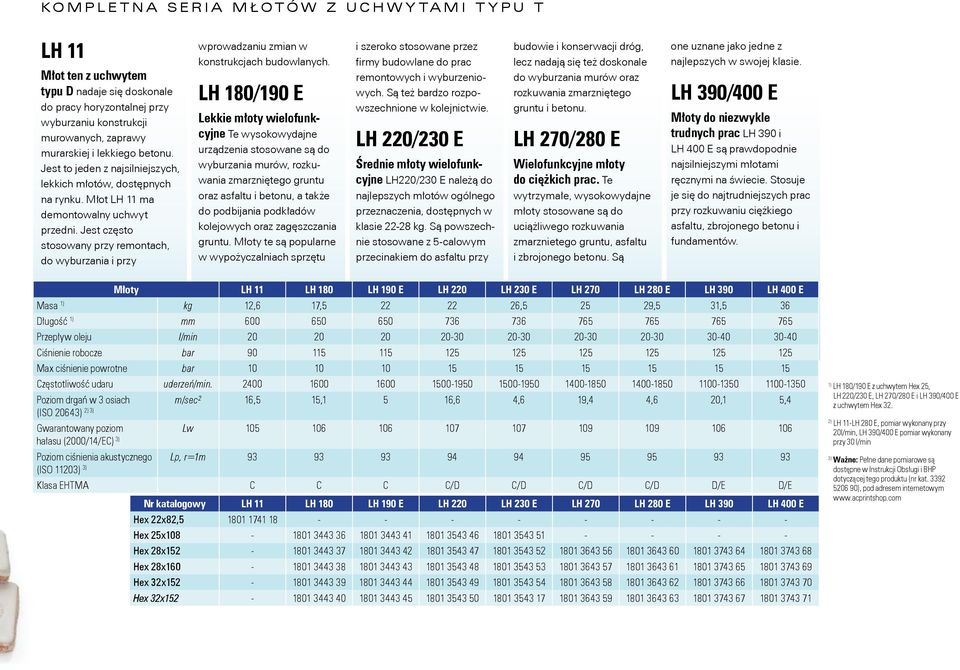

5 KOMPLETNA SERIA MŁOTÓW Z UCHWYTAMI TYPU T LH 11 Młot ten z uchwytem typu D nadaje się doskonale do pracy horyzontalnej przy wyburzaniu konstrukcji murowanych, zaprawy murarskiej i lekkiego betonu. Jest to jeden z najsilniejszych, lekkich młotów, dostępnych na rynku. Młot LH 11 ma demontowalny uchwyt przedni. Jest często stosowany przy remontach, do wyburzania i przy wprowadzaniu zmian w konstrukcjach budowlanych. LH 180/190 E Lekkie młoty wielofunkcyjne Te wysokowydajne urządzenia stosowane są do wyburzania murów, rozkuwania zmarzniętego gruntu oraz asfaltu i betonu, a także do podbijania podkładów kolejowych oraz zagęszczania gruntu. Młoty te są popularne w wypożyczalniach sprzętu i szeroko stosowane przez firmy budowlane do prac remontowych i wyburzeniowych. Są też bardzo rozpowszechnione w kolejnictwie. LH 220/230 E Średnie młoty wielofunkcyjne LH220/230 E należą do najlepszych młotów ogólnego przeznaczenia, dostępnych w klasie kg. Są powszechnie stosowane z 5-calowym przecinakiem do asfaltu przy budowie i konserwacji dróg, lecz nadają się też doskonale do wyburzania murów oraz rozkuwania zmarzniętego gruntu i betonu. LH 270/280 E Wielofunkcyjne młoty do ciężkich prac. Te wytrzymałe, wysokowydajne młoty stosowane są do uciążliwego rozkuwania zmarznietego gruntu, asfaltu i zbrojonego betonu. Są one uznane jako jedne z najlepszych w swojej klasie. LH 390/400 E Młoty do niezwykle trudnych prac LH 390 i LH 400 E są prawdopodnie najsilniejszymi młotami ręcznymi na świecie. Stosuje je się do najtrudniejszych prac przy rozkuwaniu ciężkiego asfaltu, zbrojonego betonu i fundamentów. Młoty LH 11 LH 180 LH 190 E LH 220 LH 230 E LH 270 LH 280 E LH 390 LH 400 E Masa kg 12,6 17, , ,5 31,5 36 Długość mm Przepływ oleju l/min Ciśnienie robocze bar Max ciśnienie powrotne bar Częstotliwość udaru uderzeń/min Poziom drgań w 3 osiach 2) 3) (ISO 20643) m/sec² 16,5 15,1 5 16,6 4,6 19,4 4,6 20,1 5,4 Gwarantowany poziom Lw hałasu (2000/14/EC) 3) Poziom ciśnienia akustycznego Lp, r=1m (ISO 11203) 3) Klasa EHTMA C C C C/D C/D C/D C/D D/E D/E Nr katalogowy LH 11 LH 180 LH 190 E LH 220 LH 230 E LH 270 LH 280 E LH 390 LH 400 E Hex 22x82, Hex 25x Hex 28x Hex 28x Hex 32x Hex 32x LH 180/190 E z uchwytem Hex 25, LH 220/230 E, LH 270/280 E i LH 390/400 E z uchwytem Hex 32. 2) LH 11-LH 280 E, pomiar wykonany przy 20l/min, LH 390/400 E pomiar wykonany przy 30 l/min 3) Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (nr kat ), pod adresem internetowym

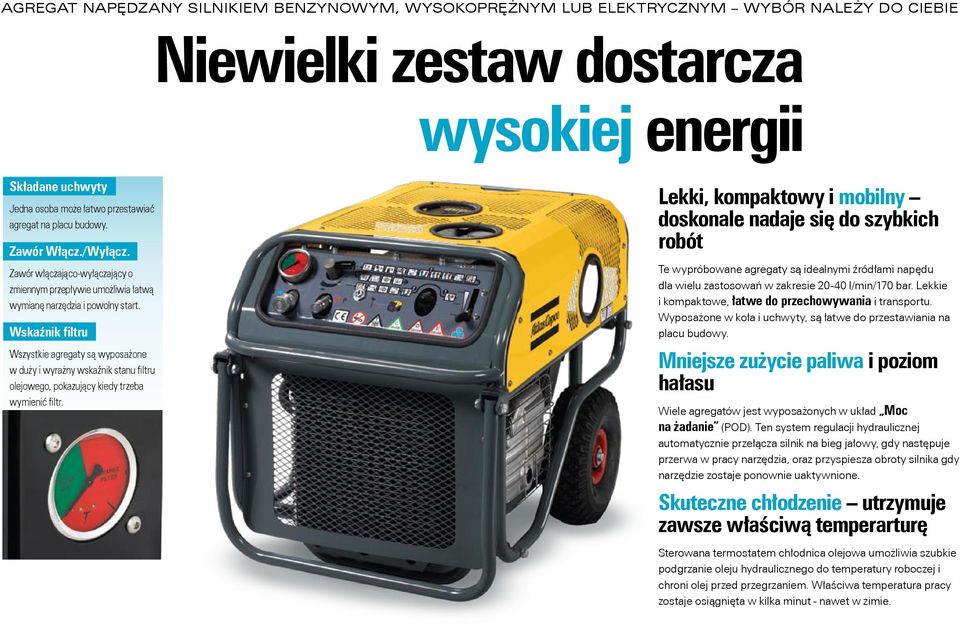

6 AGREGAT NAPĘDZANY SILNIKIEM BENZYNOWYM, WYSOKOPRĘŻNYM LUB ELEKTRYCZNYM WYBÓR NALEŻY DO CIEBIE Niewielki zestaw dostarcza wysokiej energii Składane uchwyty Jedna osoba może łatwo przestawiać agregat na placu budowy. Zawór Włącz./Wyłącz. Zawór włączająco-wyłączający o zmiennym przepływie umożliwia łatwą wymianę narzędzia i powolny start. Wskaźnik filtru Wszystkie agregaty są wyposażone w duży i wyrażny wskaźnik stanu filtru olejowego, pokazujący kiedy trzeba wymienić filtr. Lekki, kompaktowy i mobilny doskonale nadaje się do szybkich robót Te wypróbowane agregaty są idealnymi źródłami napędu dla wielu zastosowań w zakresie l/min/170 bar. Lekkie i kompaktowe, łatwe do przechowywania i transportu. Wyposażone w koła i uchwyty, są łatwe do przestawiania na placu budowy. Mniejsze zużycie paliwa i poziom hałasu Wiele agregatów jest wyposażonych w układ Moc na żadanie (POD). Ten system regulacji hydraulicznej automatycznie przełącza silnik na bieg jałowy, gdy następuje przerwa w pracy narzędzia, oraz przyspiesza obroty silnika gdy narzędzie zostaje ponownie uaktywnione. Skuteczne chłodzenie utrzymuje zawsze właściwą temperarturę Sterowana termostatem chłodnica olejowa umożliwia szubkie podgrzanie oleju hydraulicznego do temperatury roboczej i chroni olej przed przegrzaniem. Właściwa temperatura pracy zostaje osiągnięta w kilka minut - nawet w zimie.

7 Silnik N O W Y N O W Y N O W Y N O W Y Nie prowadzi się sprzedaży rynkowej w krajach UE 2) Podwójny wąż przedłużeniowy jest wyposażeniem standardowym dla LP 9-20 P i LP P 3) Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu, pod adresem internetowym Agregaty LP 9-20 P 2) LP 9-20 E LP DEL LP P 2) LP PE LP E LP PE LP E LP 18 Twin E LP 18 Twin PE 9 HP Honda benzynowy 5.5 kw / 3x400 V / 16A Elektryczny 10 HP Lombardini wysokoprężny 13 HP Honda benzynowy 18 HP B&S Vanguard benzynowy 11 kw / 3x400 V / 32A Elektryczny 18 HP B&S Vanguard benzynowy 11 kw / 3x400 V / 32A Elektryczny 11 kw / 3x400 V / 32A Elektryczny Masa (z olejem) kg HP B&S Vanguard benzynowy Wymiary (Dł. x Szer. x Wys.) mm 585x525x x525x x600x x600x x605x x605x x605x x605x x600x x700x745 Przepływ oleju l/min x20/1x40 2x20/1x40 Ciśnienie maksymalne bar Pojemność zbiornika paliwa l 6-5,5 6,5 7,2-7, ,2 Dostawa z wężami TAK NIE NIE TAK NIE NIE NIE NIE NIE NIE Moc na żądanie (POD) TAK NIE NIE TAK NIE NIE NIE NIE NIE TAK Kontrola oleju: olej silnikowy TAK NIE NIE TAK TAK NIE TAK NIE NIE TAK Rozruch elektryczny NIE TAK TAK NIE TAK TAK TAK TAK TAK TAK Gwarantowany poziom hałasu Lw, db(a) (2000/14/EC) 3) Poziom ciśnienia akustycznego Lp, r=1m (ISO 11203) 3) Klasa EHTMA C C C C/D C/D D C/D/E E C/E C/E Nr katalogowy Wersje bez tłumika Nr katalogowy

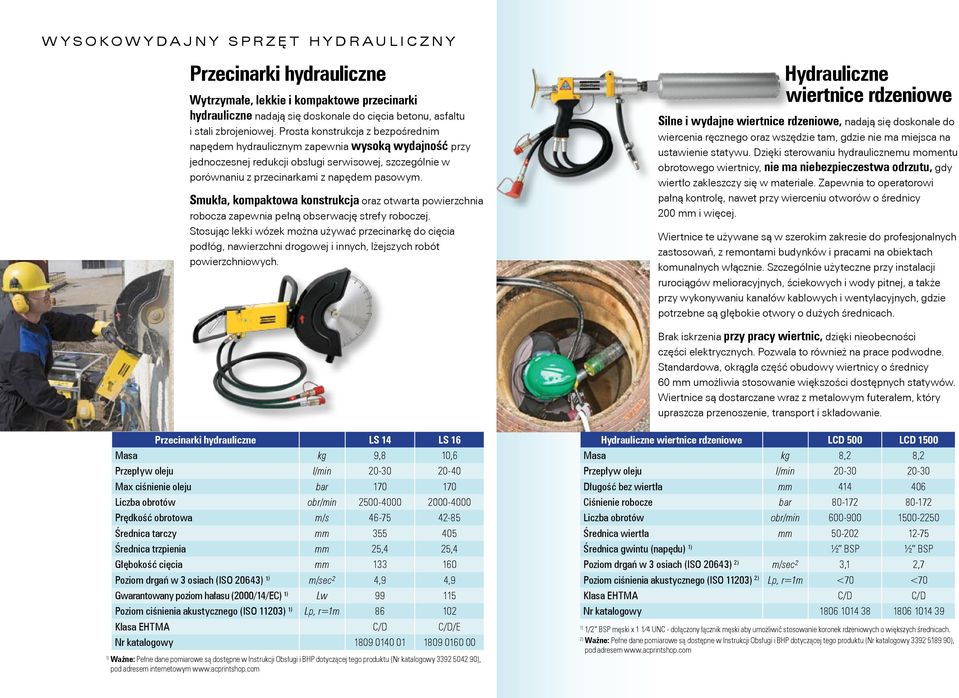

8 WYSOKOWYDAJNY sprzęt hydrauliczny Przecinarki hydrauliczne Wytrzymałe, lekkie i kompaktowe przecinarki hydrauliczne nadają się doskonale do cięcia betonu, asfaltu i stali zbrojeniowej. Prosta konstrukcja z bezpośrednim napędem hydraulicznym zapewnia wysoką wydajność przy jednoczesnej redukcji obsługi serwisowej, szczególnie w porównaniu z przecinarkami z napędem pasowym. Smukła, kompaktowa konstrukcja oraz otwarta powierzchnia robocza zapewnia pełną obserwację strefy roboczej. Stosując lekki wózek można używać przecinarkę do cięcia podłóg, nawierzchni drogowej i innych, lżejszych robót powierzchniowych. Hydrauliczne wiertnice rdzeniowe Silne i wydajne wiertnice rdzeniowe, nadają się doskonale do wiercenia ręcznego oraz wszędzie tam, gdzie nie ma miejsca na ustawienie statywu. Dzięki sterowaniu hydraulicznemu momentu obrotowego wiertnicy, nie ma niebezpieczestwa odrzutu, gdy wiertło zakleszczy się w materiale. Zapewnia to operatorowi pałną kontrolę, nawet przy wierceniu otworów o średnicy 200 mm i więcej. Wiertnice te używane są w szerokim zakresie do profesjonalnych zastosowań, z remontami budynków i pracami na obiektach komunalnych włącznie. Szczególnie użyteczne przy instalacji rurociągów melioracyjnych, ściekowych i wody pitnej, a także przy wykonywaniu kanałów kablowych i wentylacyjnych, gdzie potrzebne są głębokie otwory o dużych średnicach. Brak iskrzenia przy pracy wiertnic, dzięki nieobecności części elektrycznych. Pozwala to również na prace podwodne. Standardowa, okrągła część obudowy wiertnicy o średnicy 60 mm umożliwia stosowanie większości dostępnych statywów. Wiertnice są dostarczane wraz z metalowym futerałem, który upraszcza przenoszenie, transport i składowanie. Przecinarki hydrauliczne LS 14 LS 16 Masa kg 9,8 10,6 Przepływ oleju l/min Max ciśnienie oleju bar Liczba obrotów obr/min Prędkość obrotowa m/s Średnica tarczy mm Średnica trzpienia mm 25,4 25,4 Głębokość cięcia mm Poziom drgań w 3 osiach (ISO 20643) ¹ ) m/sec² 4,9 4,9 Gwarantowany poziom hałasu (2000/14/EC) ¹ ) Lw Poziom ciśnienia akustycznego (ISO 11203) ¹ ) Lp, r=1m Klasa EHTMA C/D C/D/E Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy ), pod adresem internetowym Hydrauliczne wiertnice rdzeniowe LCD 500 LCD 1500 Masa kg 8,2 8,2 Przepływ oleju l/min Długość bez wiertła mm Ciśnienie robocze bar Liczba obrotów obr/min Średnica wiertła mm Średnica gwintu (napędu) ½ BSP ½ BSP Poziom drgań w 3 osiach (ISO 20643) 2) m/sec² 3,1 2,7 Poziom ciśnienia akustycznego (ISO 11203) 2) Lp, r=1m <70 <70 Klasa EHTMA C/D C/D Nr katalogowy /2 BSP męski x UNC - dołączony łącznik męski aby umożliwić stosowanie koronek rdzeniowych o większych średnicach. 2) Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy ), pod adresem

9 Głębinowa pompa wodna Hydrauliczne pompy głębinowe Atlas Copco są lekkie, kompaktowe i niezwykle wydajne. Przeznaczone są do wielu zastosowań, takich jak ciągłe pompowanie wody pitnej i ścieków na budowach oraz wypompowywanie wody z zalewanych wykopów i piwnic. Pompy te są napędzane wbudowanym silnikiem hydraulicznym, wyposażonym w specjalny wałek napędowy, uszczelkę i łożyska. Do chłodzenia i smarowania pomp jest stosowany olej hydrauliczny i dlatego mogą one pracować na sucho bez ryzyka uszkodzenia. W stosunku do swojej masy i wymiarów pompy te są bardzo wydajne i zapewniają wysokość pompowania 25 i 32 metry przy wydajności 840 i 1920 l/min. 2-calowa pompa przpuszcza cząstki stałe o średnicy do 10 mm i nadaje się idealnie do różnych zastosowań w zakładach komunalnych, wodociągach wody pitnej, oczyszczalniach ścieków i w służbach ratowniczych. Jest też często stosowana w budownictwie i przy robotach drogowych. Pompy wodne LWP 2 LTP 3 Masa kg 10,25 12,7 Wymiary wysokość x mm 267x x300 szerokość Przepływ oleju l/min Ciśnienie robocze bar Max ciśnienie robocze bar Max wysokość pompowania m Max przepływ l/min Złącze 2 3 Maks średnica cząstek mm stałych Klasa EHTMA C D Nr katalogowy calowa pompa głębinowa do zanieczyszczeń ma podobne zastosowania, lecz może być również używana do pompowania mułu i szlamu, zawierającego cząstki stałe o średnicy do 60 mm. Obydwa typy pomp są dostarczane z wężem odpływowym o długości 10 m i szybkozłączami dla uproszczenia obsługi. Uchwyt narzędzia Wiertarka hydrauliczna Wiertarka hydrauliczna LHD 23 M rock Lekka wiertarka, przeznaczona do wiercenia otworów strzałowych oraz otworów pod kotwy i pod kliny do rozłupywania skał. Wiertarki hydrauliczne są często stosowane przez firmy budowlane, wojsko i zakłady komunalne. Używając standardowych wierteł zespolonych można wiercić otwory do średnicy 50 mm i do głębokości 6 m, przy wykorzystaniu hydraulicznego napędu obrotowego i udarowego. Potrzebna jest w tym przypadku niewielka sprężarka do płukania. Wiertarka hydrauliczna Sześciokąt, mm LHD 23 M 22x108 Masa bez węży i wiertła kg 24,5 Masa urządzenia kg 28,3 Przepływ oleju l/min Ciśnienie robocze bar Max ciśnienie powrotne bar 15 Częstotliwość udaru udar/min Liczba obrotów obr/min Moment obrotowy Nm 65 Poziom drgań w 3 osiach (ISO 20643) m/sec² 11,7 Gwarantowany poziom hałasu (2000/14/EC) ¹ ) Lw 115 Poziom ciśnienia akustycznego (ISO 11203) Lp, r=1m 104 Klasa EHTMA Numer katalogowy, obroty w prawo Numer katalogowy, obroty w prawo Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy ), pod adresem internetowym C

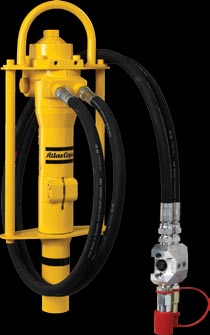

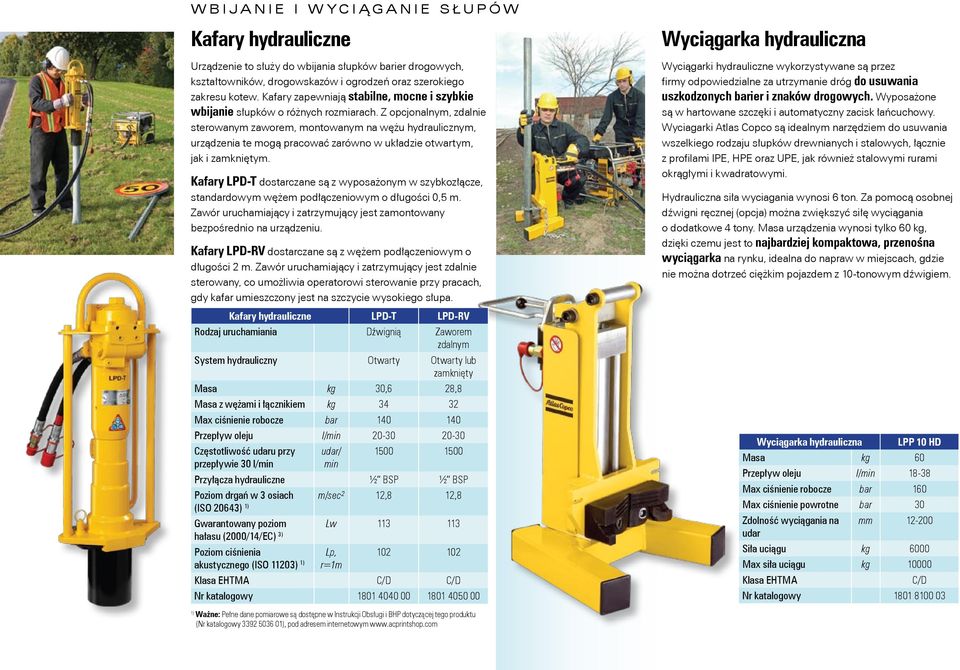

10 Wbijanie i wyciąganie słupów Kafary hydrauliczne Urządzenie to służy do wbijania słupków barier drogowych, kształtowników, drogowskazów i ogrodzeń oraz szerokiego zakresu kotew. Kafary zapewniają stabilne, mocne i szybkie wbijanie słupków o różnych rozmiarach. Z opcjonalnym, zdalnie sterowanym zaworem, montowanym na wężu hydraulicznym, urządzenia te mogą pracować zarówno w układzie otwartym, jak i zamkniętym. Kafary LPD-T dostarczane są z wyposażonym w szybkozłącze, standardowym wężem podłączeniowym o długości 0,5 m. Zawór uruchamiający i zatrzymujący jest zamontowany bezpośrednio na urządzeniu. Kafary LPD-RV dostarczane są z wężem podłączeniowym o długości 2 m. Zawór uruchamiający i zatrzymujący jest zdalnie sterowany, co umożliwia operatorowi sterowanie przy pracach, gdy kafar umieszczony jest na szczycie wysokiego słupa. Kafary hydrauliczne LPD-T LPD-RV Rodzaj uruchamiania Dźwignią Zaworem zdalnym System hydrauliczny Otwarty Otwarty lub zamknięty Masa kg 30,6 28,8 Masa z wężami i łącznikiem kg Max ciśnienie robocze bar Przepływ oleju l/min Częstotliwość udaru przy udar/ przepływie 30 l/min min Przyłącza hydrauliczne ½ BSP ½ BSP Poziom drgań w 3 osiach m/sec² 12,8 12,8 (ISO 20643) Gwarantowany poziom hałasu (2000/14/EC) 3) Lw Poziom ciśnienia akustycznego (ISO 11203) Lp, r=1m Klasa EHTMA C/D C/D Nr katalogowy Wyciągarka hydrauliczna Wyciągarki hydrauliczne wykorzystywane są przez firmy odpowiedzialne za utrzymanie dróg do usuwania uszkodzonych barier i znaków drogowych. Wyposażone są w hartowane szczęki i automatyczny zacisk łańcuchowy. Wyciagarki Atlas Copco są idealnym narzędziem do usuwania wszelkiego rodzaju słupków drewnianych i stalowych, łącznie z profilami IPE, HPE oraz UPE, jak również stalowymi rurami okrągłymi i kwadratowymi. Hydrauliczna siła wyciagania wynosi 6 ton. Za pomocą osobnej dźwigni ręcznej (opcja) można zwiększyć siłę wyciągania o dodatkowe 4 tony. Masa urządzenia wynosi tylko 60 kg, dzięki czemu jest to najbardziej kompaktowa, przenośna wyciągarka na rynku, idealna do napraw w miejscach, gdzie nie można dotrzeć ciężkim pojazdem z 10-tonowym dźwigiem. Wyciągarka hydrauliczna LPP 10 HD Masa kg 60 Przepływ oleju l/min Max ciśnienie robocze bar 160 Max ciśnienie powrotne bar 30 Zdolność wyciągania na mm udar Siła uciągu kg 6000 Max siła uciągu kg Klasa EHTMA C/D Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy , pod adresem internetowym

11 Kafary do wbijania słupków Są to łatwe w użyciu i dobrze wyważone urządzenia, umożliwiające osadzanie prętów na wymaganą głębokość w twardych i kamienistych gruntach. Dostarczane są wraz ze sterowaniem zdalnym za pomocą zaworu sterującego, montowanego do 2 - metrowego węża hydraulicznego. Idealne do wbijania długich prętów, które bez trudności można osadzać na żądanej głębokości. LGRD-RV 16 umożliwia osadzanie prętów o średnicy do 16 mm, a LGRD-RV 25 prętów o średnicy do 25 mm. Długa tuleja zapewnia zachowanie żądanego kierunku wprowadzania i kontrolę prawidłowego przebiegu wbijania. Kafar wyposażony jest w uchwyt do podnoszenia, dzięki czemu można go unosić przy pomocy podnośnika. Ręczna wiertnica ziemna To wydajne urządzenie o zwartej budowie przeznaczone jest do wiercenia otworów do głębokości 1,3 m, o średnicy od 90 do 350 mm w gruntach twardych oraz w piasku. Świder posiada funkcję odwrotnego kierunku obrotów i przeznaczony jest do obsługi przez dwie osoby. Elementy wiercące świdra wyposażone są w wymienne końcówki, co umożliwia wydłużenie okresu pracy między kolejnymi przeglądami technicznymi (patrz katalog wyposażenia dodatkowego). Nadaje się doskonale do wykonywania ogrodzeń i sadzenia drzew. Dzięki możliwości pracy w prawo i w lewo oraz regulacji momentu obrotowego, wiertnica może być wykorzystywana, po zastosowaniu specjalnych nakładek, do otwierania i zamykania zaworów na głównych liniach wodociągowych. Kafary do wbijania słupków LGRD-RV 16 LGRD-RV 25 Masa kg 20,5 20,5 Masa z wężami i zaworem sterującym kg Max ciśnienie robocze bar Przepływ oleju l/min Częstotliwość udaru przy przepływie 30 l/min udar/min Przyłącza hydrauliczne ½ BSP ½ BSP Średnica tulei mm Poziom drgań w 3 osiach (ISO 20643) m/sec² 17,4 17,4 Gwarantowany poziom hałasu (2000/14/EC) ¹ ) Lw Poziom ciśnienia akustycznego (ISO 11203) Lp, r=1m Klasa EHTMA C/D C/D Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy , pod adresem internetowym Ręczna wiertnica ziemna LPHB Masa bez świdra kg 20 Przepływ oleju l/min Ciśnienie robocze bar Max ciśnienie powrotne bar 50 Moment obrotowy Nm 315 Liczba obrotów obr/min Średnica wiertła, Dł=870 mm Poziom drgań w 3 osiach (ISO 20643) m/sec² 7,4 Poziom ciśnienia akustycznego (ISO 11203) Lp, r=1m <70 Klasa EHTMA C/D Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w Instrukcji Obsługi i BHP dotyczącej tego produktu (Nr katalogowy , pod adresem internetowym

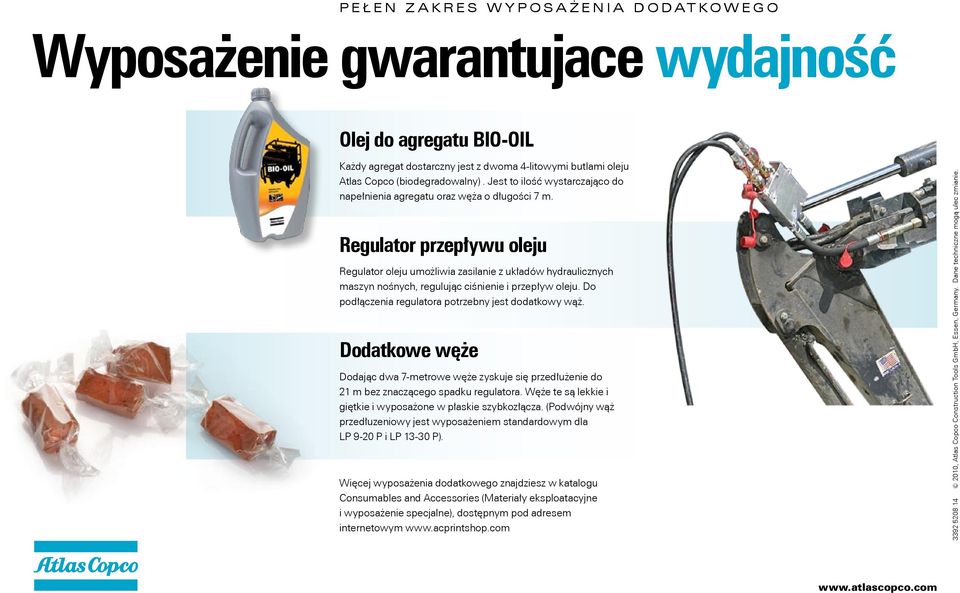

12 PEŁEN ZAKRES WYPOSAŻENIA DODATKOWEGO Wyposażenie gwarantujace wydajność Olej do agregatu BIO-OIL Każdy agregat dostarczny jest z dwoma 4-litowymi butlami oleju Atlas Copco (biodegradowalny). Jest to ilość wystarczająco do napełnienia agregatu oraz węża o długości 7 m. Regulator przepływu oleju Regulator oleju umożliwia zasilanie z układów hydraulicznych maszyn nośnych, regulując ciśnienie i przepływ oleju. Do podłączenia regulatora potrzebny jest dodatkowy wąż. Dodatkowe węże Dodając dwa 7-metrowe węże zyskuje się przedłużenie do 21 m bez znaczącego spadku regulatora. Węże te są lekkie i giętkie i wyposażone w płaskie szybkozłącza. (Podwójny wąż przedłuzeniowy jest wyposażeniem standardowym dla LP 9-20 P i LP P). Więcej wyposażenia dodatkowego znajdziesz w katalogu Consumables and Accessories (Materiały eksploatacyjne i wyposażenie specjalne), dostępnym pod adresem internetowym , Atlas Copco Construction Tools GmbH, Essen, Germany. Dane techniczne mogą ulec zmianie.
