2 TWÓJ BIZNES JEST W DOBRYCH RĘKACH Urządzenia hydrauliczne pozwalają wykonać więcej zadań w krótszym czasie. Narzędzia pracują wydajniej przy niższym poziomie drgań i hałasu. Urządzenia hydrauliczne są po prostu lepsze. Gdy pierwszy raz zetkniesz się z młotem hydraulicznym, możesz odnieść wrażenie, że niczym specjalnym się nie wyróżnia. Jest to kompaktowe, ciche urządzenie, które wydaje się generować mniej drgań niż narzędzia elektryczne i pneumatyczne. Jednakże pozory mylą. Gdy naciśniesz przycisk startowy, będziesz mile zaskoczony. Olej hydrauliczny jest wydajnym przekaźnikiem energii. Agregat hydrauliczny o mocy 9 KM dostarcza moc na końcówce narzędzia odpowiadającą wydajności silnika wysokoprężnego o mocy 20 KM. Za cenę jednej sprężarki i młota można zatem kupić dwa kompletne zestawy agregatów hydraulicznych z młotami. Zalety urządzeń hydraulicznych są widoczne nawet po ich wyłączeniu. Energooszczędne agregaty mają na tyle niewielki rozmiar, że można je przechowywać na półce bądź transportować w pojeździe serwisowym, a to oznacza oszczędność paliwa. Dwie osoby z łatwością przeniosą agregat na placu budowy. Jeżeli korzystałeś już z narzędzi hydraulicznych, wiesz z pewnością, jaka to zaleta. Jeżeli nie miałeś dotychczas kontaktu z narzędziami hydraulicznymi, powierzyłeś swój biznes w dobre ręce. 2

3 PODSTAWOWE INFORMACJE O SYSTEMACH HYDRAULICZNYCH Prezentujemy tu podstawowe informacje o zastosowaniach, dla których urządzenia hydrauliczne to najlepszy wybór pozwalający na terminową realizację robót w ramach ustalonego budżetu. Jedna lub dwie części ruchome urządzenia ulegają minimalnemu zużyciu, niewiele też potrzeba części zamiennych. Urządzenia te wymagają jedynie niewielkich nakładów serwisowych. Urządzenia hydrauliczne pracują w obiegu zamkniętym, co zapobiega przenikaniu zanieczyszczeń i wilgoci. Dzięki bezwyciekowym, płaskim złączom łatwo jest utrzymać czystość systemu. Węże są wyposażone w złącza wysokiej jakości, które spełniają normy stowarzyszenia EHTMA (European Hydraulic Tool Manufacturers Association). Oznacza to łatwe, szybkie i bezpieczne połączenia, także w środowiskach o wysokiej koncentracji pyłu i zanieczyszczeń. Operatorzy cenią narzędzia hydrauliczne, gdyż ich poziom wibracji jest niższy niż w wielu innych urządzeniach dostępnych na rynku. A brak emisji powietrza odlotowego pozwala zredukować poziom hałasu. W wielu przypadkach można nawet całkowicie zrezygnować z agregatu zasilającego. Narzędzia hydrauliczne można podłączyć do układów zasilania dostępnych na koparkach, pojazdach ciężarowych, ładowarkach i ciągnikach. Oznacza to, że systemy hydrauliczne sprawdzają się doskonale przy szybkim wykonywaniu robót jednodniowych: wznoszeniu ogrodzeń lub zrywaniu nawierzchni w celu układania kabli i rurociągów. PRZEWODNIK HYDRAULICZNY JAK Pracują w obiegu zamkniętym oraz charakteryzują się minimalnym zużyciem przy konieczności wymiany jedynie niewielu części. DLACZEGO Systemy hydrauliczne są praktycznie bezobsługowe i wykazują najlepszy stosunek mocy do masy ze wszystkich systemów zasilania. CO Olej hydrauliczny jest w stanie wytrzymać ogromne ciśnienie, co czyni go doskonałym przekaźnikiem energii KTO Każdy, kto pracuje w frmie budowlanej, wypożyczalni bądź jest fachowcem pracującym w terenie i potrzebuje dużej mocy w jednym narzędziu. GDZIE Narzędzia hydrauliczne sprawdzają się doskonale na drodze, w kopalni, w gospodarstwie rolnym lub na budowie. Wysoka moc w stosunku do masy oznacza, że agregat zmieści się w zwykłym pojeździe serwisowym. KIEDY Gdy musisz poradzić sobie szybko z każdym wyzwaniem wymagającym najwyższej mocy. 3

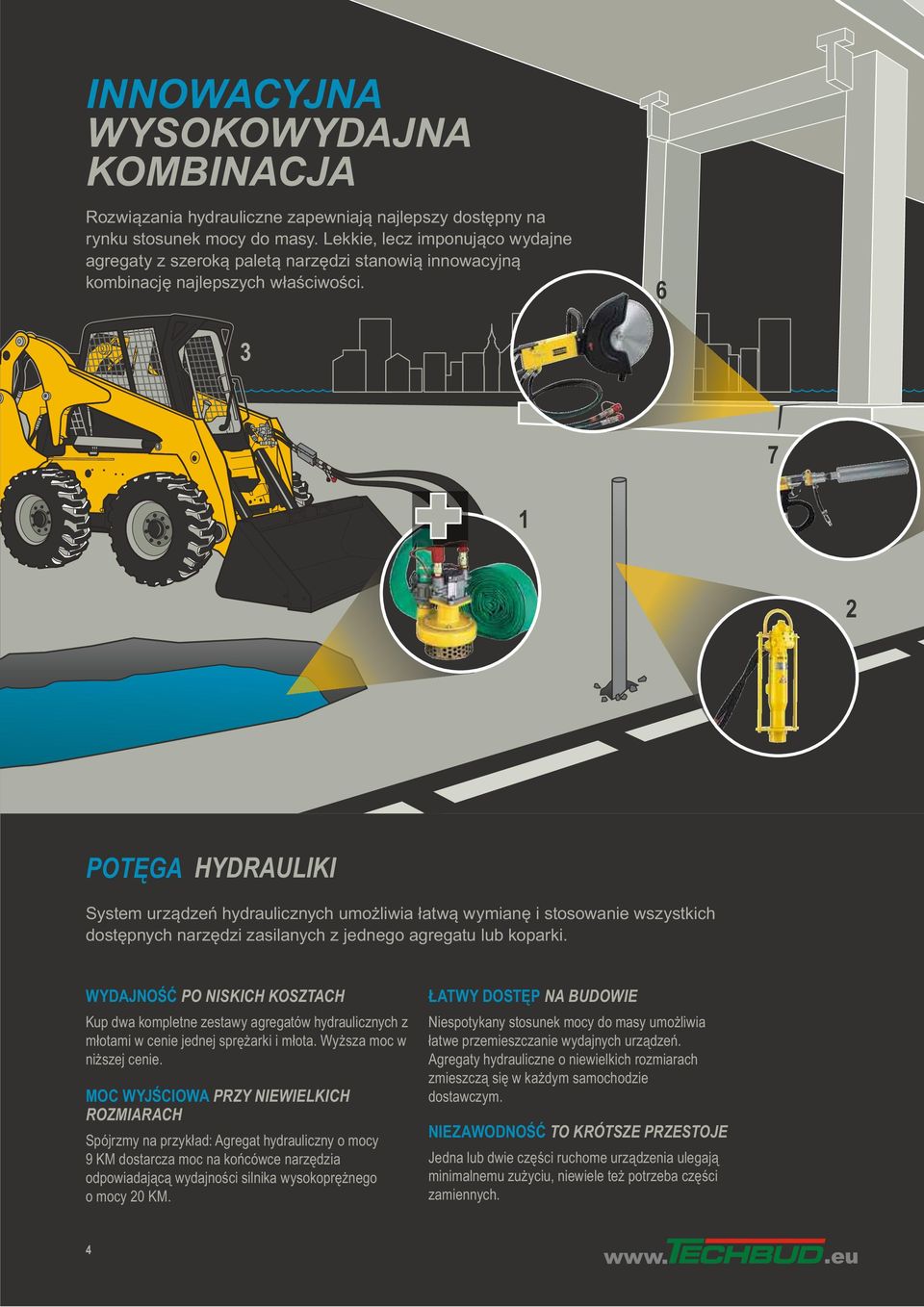

4 INNOWACYJNA WYSOKOWYDAJNA KOMBINACJA Rozwiązania hydrauliczne zapewniają najlepszy dostępny na rynku stosunek mocy do masy. Lekkie, lecz imponująco wydajne agregaty z szeroką paletą narzędzi stanowią innowacyjną kombinację najlepszych właściwości POTĘGA HYDRAULIKI System urządzeń hydraulicznych umożliwia łatwą wymianę i stosowanie wszystkich dostępnych narzędzi zasilanych z jednego agregatu lub koparki. WYDAJNOŚĆ PO NISKICH KOSZTACH Kup dwa kompletne zestawy agregatów hydraulicznych z młotami w cenie jednej sprężarki i młota. Wyższa moc w niższej cenie. MOC WYJŚCIOWA PRZY NIEWIELKICH ROZMIARACH Spójrzmy na przykład: Agregat hydrauliczny o mocy 9 KM dostarcza moc na końcówce narzędzia odpowiadającą wydajności silnika wysokoprężnego o mocy 20 KM. ŁATWY DOSTĘP NA BUDOWIE Niespotykany stosunek mocy do masy umożliwia łatwe przemieszczanie wydajnych urządzeń. Agregaty hydrauliczne o niewielkich rozmiarach zmieszczą się w każdym samochodzie dostawczym. NIEZAWODNOŚĆ TO KRÓTSZE PRZESTOJE Jedna lub dwie części ruchome urządzenia ulegają minimalnemu zużyciu, niewiele też potrzeba części zamiennych. 4

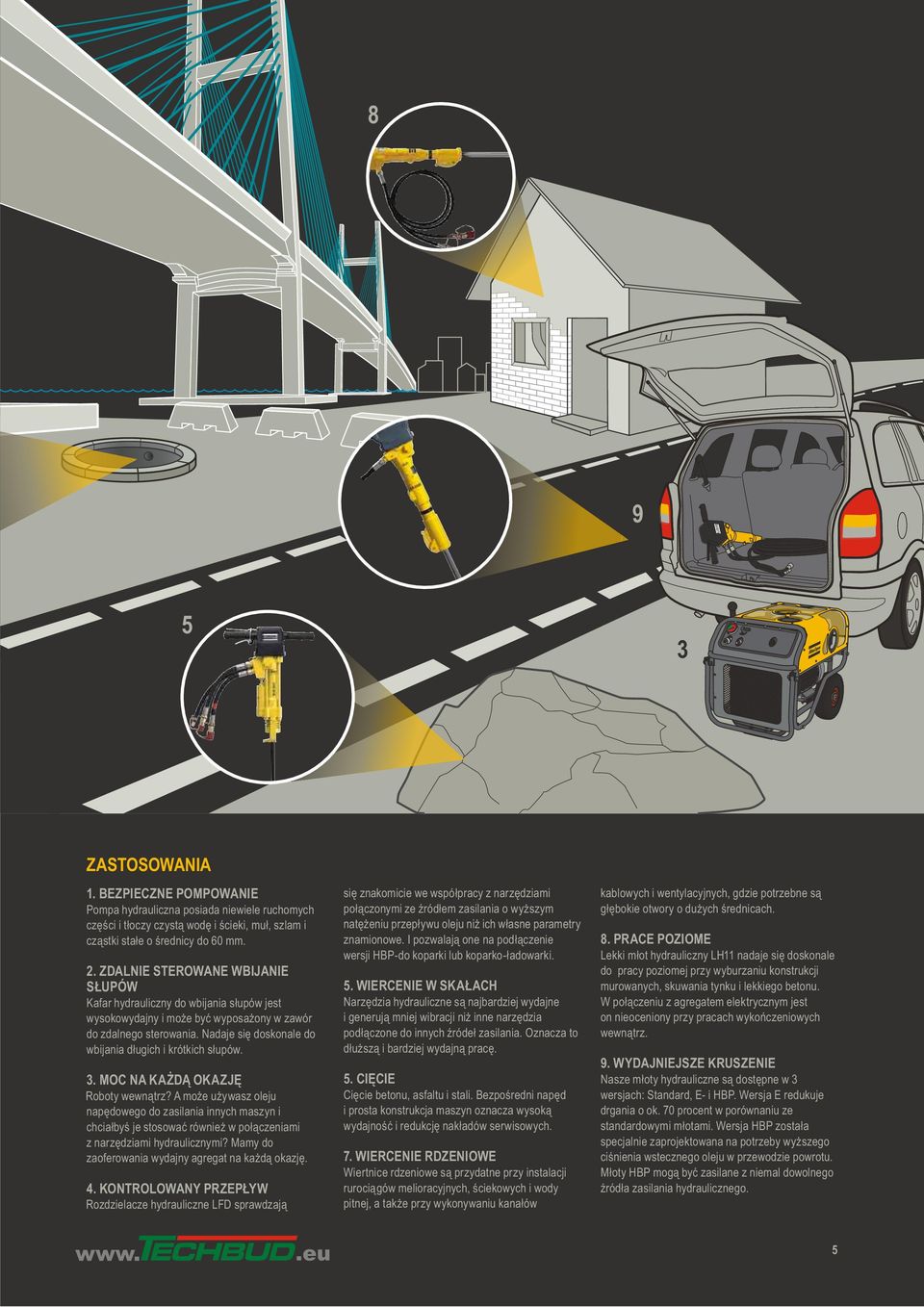

5 ZASTOSOWANIA 1. BEZPIECZNE POMPOWANIE Pompa hydrauliczna posiada niewiele ruchomych części i tłoczy czystą wodę i ścieki, muł, szlam i cząstki stałe o średnicy do 60 mm. 2. ZDALNIE STEROWANE WBIJANIE SŁUPÓW Kafar hydrauliczny do wbijania słupów jest wysokowydajny i może być wyposażony w zawór do zdalnego sterowania. Nadaje się doskonale do wbijania długich i krótkich słupów. 3. MOC NA KAŻDĄ OKAZJĘ Roboty wewnątrz? A może używasz oleju napędowego do zasilania innych maszyn i chciałbyś je stosować również w połączeniami z narzędziami hydraulicznymi? Mamy do zaoferowania wydajny agregat na każdą okazję. 4. KONTROLOWANY PRZEPŁYW Rozdzielacze hydrauliczne LFD sprawdzają się znakomicie we współpracy z narzędziami połączonymi ze źródłem zasilania o wyższym natężeniu przepływu oleju niż ich własne parametry znamionowe. I pozwalają one na podłączenie wersji HBP-do koparki lub koparko-ładowarki. 5. WIERCENIE W SKAŁACH Narzędzia hydrauliczne są najbardziej wydajne i generują mniej wibracji niż inne narzędzia podłączone do innych źródeł zasilania. Oznacza to dłuższą i bardziej wydajną pracę. 5. CIĘCIE Cięcie betonu, asfaltu i stali. Bezpośredni napęd i prosta konstrukcja maszyn oznacza wysoką wydajność i redukcję nakładów serwisowych. 7. WIERCENIE RDZENIOWE Wiertnice rdzeniowe są przydatne przy instalacji rurociągów melioracyjnych, ściekowych i wody pitnej, a także przy wykonywaniu kanałów kablowych i wentylacyjnych, gdzie potrzebne są głębokie otwory o dużych średnicach. 8. PRACE POZIOME Lekki młot hydrauliczny LH11 nadaje się doskonale do pracy poziomej przy wyburzaniu konstrukcji murowanych, skuwania tynku i lekkiego betonu. W połączeniu z agregatem elektrycznym jest on nieoceniony przy pracach wykończeniowych wewnątrz. 9. WYDAJNIEJSZE KRUSZENIE Nasze młoty hydrauliczne są dostępne w 3 wersjach: Standard, E- i HBP. Wersja E redukuje drgania o ok. 70 procent w porównaniu ze standardowymi młotami. Wersja HBP została specjalnie zaprojektowana na potrzeby wyższego ciśnienia wstecznego oleju w przewodzie powrotu. Młoty HBP mogą być zasilane z niemal dowolnego źródła zasilania hydraulicznego. 5

6 MŁOTY HYDRAULICZNE KRUSZENIE DOWOLNYCH MATERIAŁÓW GDZIEKOLWIEK Pomożemy Ci w każdej sytuacji wymagającej użycia młotów. Przy użyciu odpowiednich narzędzi wyburzysz cokolwiek, gdziekolwiek. SPECJALISTA OD PRAC NAJLŻEJSZY POZIOMYCH Młot LH11 nadaje się doskonale do pracy poziomej przy wyburzaniu konstrukcji murowanych, skuwania tynku i lekkiego betonu. Posiada uchwyt D i zdejmowany uchwyt przedni jako opcja. LH 11 jest niezastąpiony w pracach przy remontach, wyburzaniu i przebudowach konstrukcyjnych. LEKKIE WIELOFUNKCYJNE Nasze młoty LH 180 i LEKKIE LH 190 E są stosowane do wyburzania murów, rozkuwania zmarzniętego gruntu oraz asfaltu i betonu, a także do podbijania podkładów kolejowych oraz zagęszczania gruntu. Młoty te są popularne w wypożyczalniach sprzętu i szeroko stosowane przez frmy budowlane do prac remontowych i wyburzeniowych wewnątrz i na zewnątrz. ŚREDNIE WIELOFUNKCYJNE ŚREDNIE Modele LH220/230 E należą do najlepszych młotów uniwersalnych, dostępnych w klasie kg. Są powszechnie używane z 5-calowym przecinakiem do asfaltu przy budowie i konserwacji dróg, lecz nadają się również doskonale do wyburzania murów oraz rozkuwania zamarzniętego gruntu i betonu. CIĘŻKIE WIELOFUNKCYJNE Do rozkuwania MOCNE zamarzniętego gruntu, asfaltu i zbrojonego betonu stosuje się młoty do dużych obciążeń. Modele LH 270 i LH 280 E są uznawane za najlepsze w swojej klasie. PRACA W SUPERMOCNE NAJTRUDNIEJSZYCH WARUNKACH LH 390 i LH 400 E są najsilniejszymi młotami ręcznymi na świecie. Używa się ich do wymagających prac przy rozkuwaniu asfaltu, zbrojonego betonu i fundamentów. Wszystkie młoty HBP są wyposażone w złączki umożliwiające pracę z parametrami odbiegającymi od ustawień fabrycznych. Młoty wersji Standard (wraz z wersją HBP) LH 180 LH 220 LH 220 HBP LH 270 LH 270 HBP LH 390 LH 390 HBP Masa z wężami 1 kg 19,5 22,5 22,5 26,5 26, Długość 1 mm Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie wsteczne bar Częstotliwość udaru udar/min Poziom wibracji w 3 osiach (ISO ) 2, 3 m/s² 15,1 17,3 17,4 18,2 18,1 20,1 20,1 Gwarantowany poziom mocy akustycznej (2000/14/WE) 3 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 3 Lp, r=1m db(a) Klasa EHTMA C C/D C/D C/D C/D D/E D Numer katalogowy, rozmiar: sześciokątny 25x108 mm x152 mm x160 mm x152 mm x160 mm ) LH 180 i LH 220 z Hex 25, LH 270 i LH 390 z Hex 32 2) LH 180 i LH 220 przy 20 l/min, LH 270 i LH 390 przy 30 l/min. 3) Ważne: Pełne dane pomiarowe są dostępne w instrukcjach obsługi i bezpieczeństwa produktów (numer katalogowy ), pod adresem internetowym acprintshop.com 6

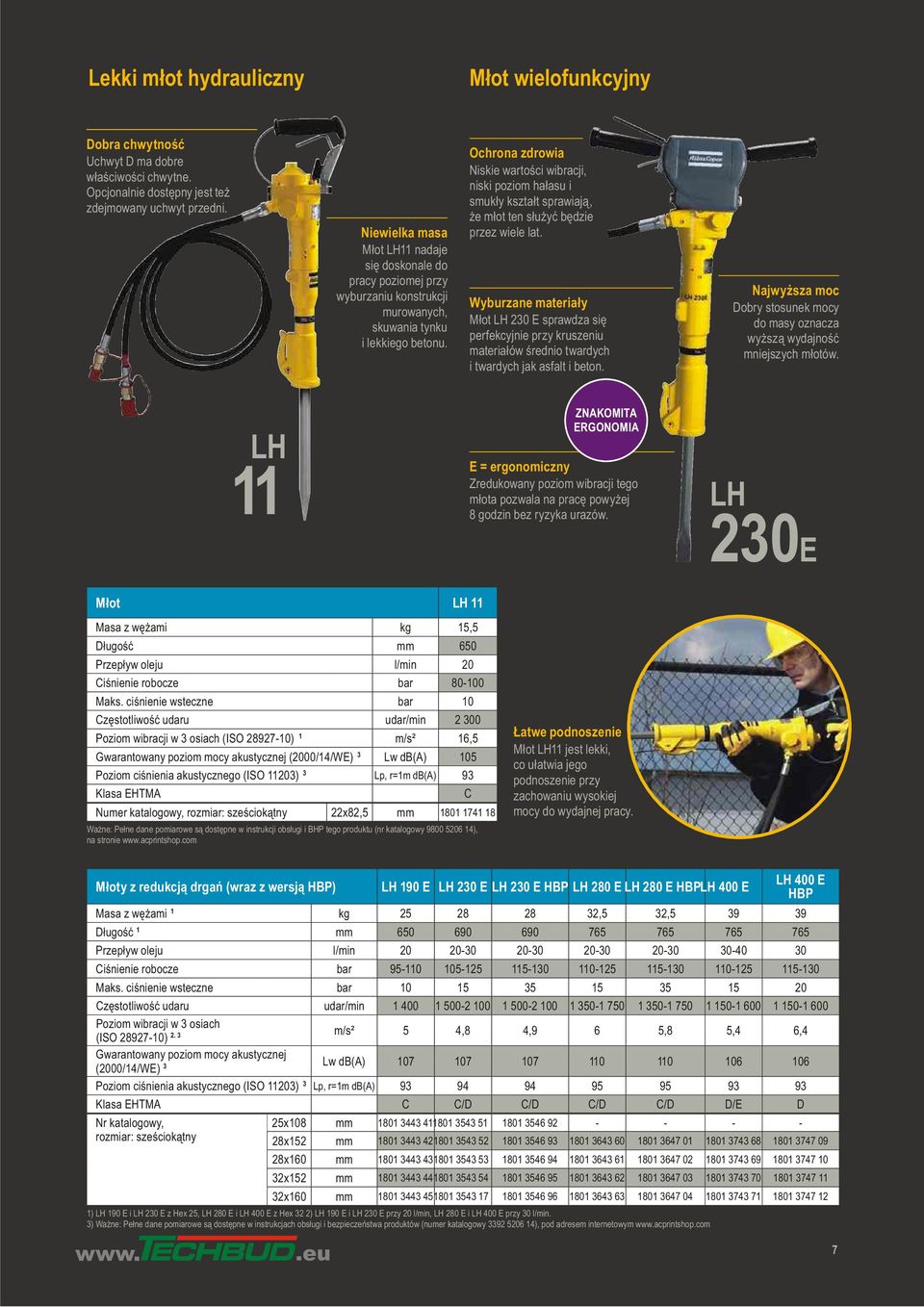

7 Lekki młot hydrauliczny Młot wielofunkcyjny Dobra chwytność Uchwyt D ma dobre właściwości chwytne. Opcjonalnie dostępny jest też zdejmowany uchwyt przedni. Niewielka masa Młot LH11 nadaje się doskonale do pracy poziomej przy wyburzaniu konstrukcji murowanych, skuwania tynku i lekkiego betonu. Ochrona zdrowia Niskie wartości wibracji, niski poziom hałasu i smukły kształt sprawiają, że młot ten służyć będzie przez wiele lat. Wyburzane materiały Młot LH 230 E sprawdza się perfekcyjnie przy kruszeniu materiałów średnio twardych i twardych jak asfalt i beton. Najwyższa moc Dobry stosunek mocy do masy oznacza wyższą wydajność mniejszych młotów. LH 11 ZNAKOMITA ERGONOMIA E = ergonomiczny Zredukowany poziom wibracji tego młota pozwala na pracę powyżej 8 godzin bez ryzyka urazów. LH 230E Młot LH 11 Masa z wężami kg 15,5 Długość mm 650 Przepływ oleju l/min 20 Ciśnienie robocze bar Maks. ciśnienie wsteczne bar 10 Częstotliwość udaru udar/min Poziom wibracji w 3 osiach (ISO ) 1 m/s² 16,5 Gwarantowany poziom mocy akustycznej (2000/14/WE) 3 Lw db(a) 105 Poziom ciśnienia akustycznego (ISO 11203) 3 Lp, r=1m db(a) 93 Klasa EHTMA Numer katalogowy, rozmiar: sześciokątny 22x82,5 mm Ważne: Pełne dane pomiarowe są dostępne w instrukcji obsługi i BHP tego produktu (nr katalogowy ), na stronie acprintshop.com C Łatwe podnoszenie Młot LH11 jest lekki, co ułatwia jego podnoszenie przy zachowaniu wysokiej mocy do wydajnej pracy. Młoty z redukcją drgań (wraz z wersją HBP) LH 190 E LH 230 E LH 230 E HBP LH 280 E LH 280 E HBPLH 400 E Masa z wężami 1 kg ,5 32, Długość 1 mm Przepływ oleju l/min LH 400 E HBP Ciśnienie robocze bar Maks. ciśnienie wsteczne bar Częstotliwość udaru udar/min Poziom wibracji w 3 osiach (ISO ) 2. 3 m/s² 5 4,8 4,9 6 5,8 5,4 6,4 Gwarantowany poziom mocy akustycznej (2000/14/WE) 3 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 3 Lp, r=1m db(a) Klasa EHTMA C C/D C/D C/D C/D D/E D Nr katalogowy, rozmiar: sześciokątny 25x108 mm x152 mm x160 mm x152 mm x160 mm ) LH 190 E i LH 230 E z Hex 25, LH 280 E i LH 400 E z Hex 32 2) LH 190 E i LH 230 E przy 20 l/min, LH 280 E i LH 400 E przy 30 l/min. 3) Ważne: Pełne dane pomiarowe są dostępne w instrukcjach obsługi i bezpieczeństwa produktów (numer katalogowy ), pod adresem internetowym acprintshop.com 7

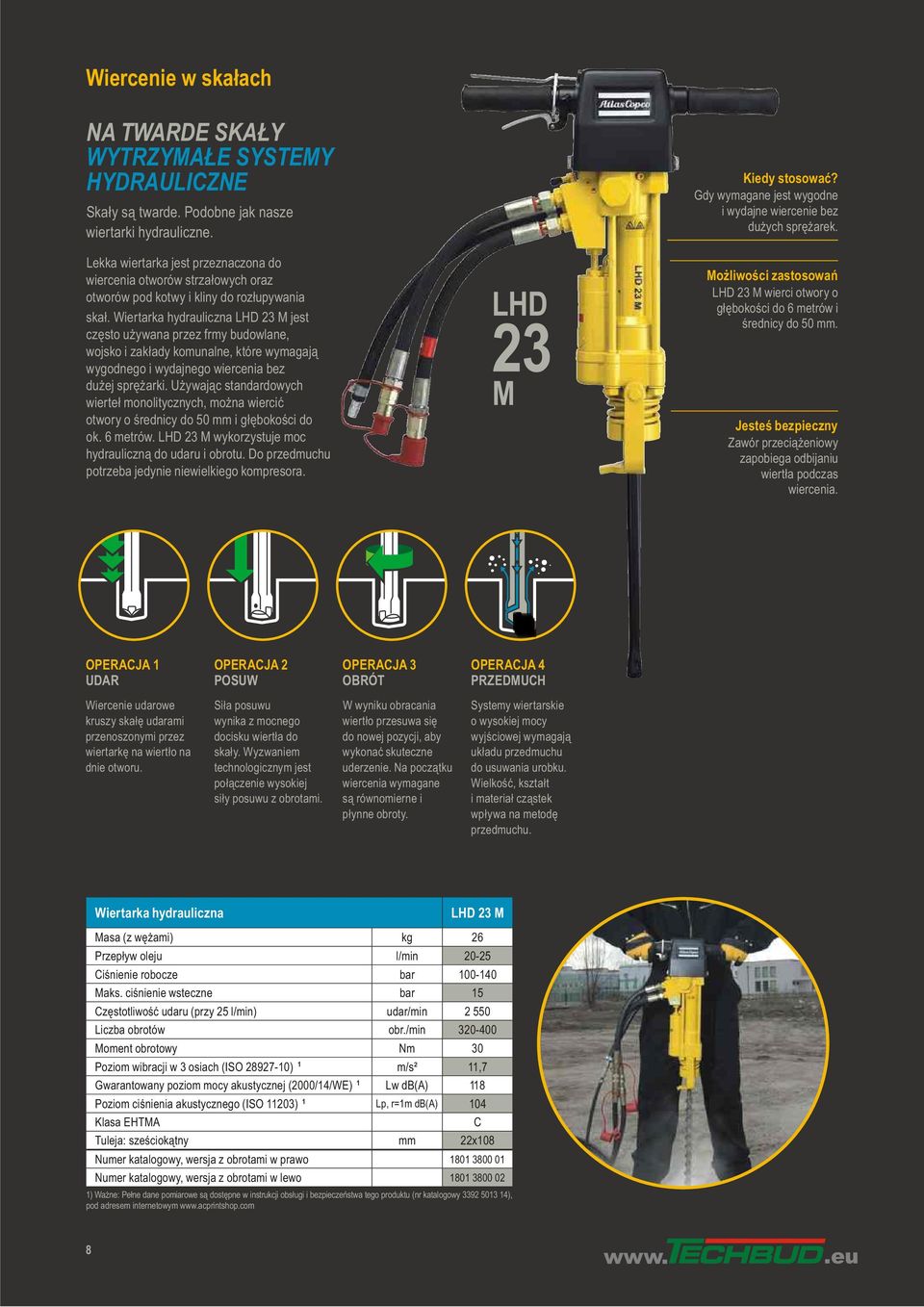

8 Wiercenie w skałach NA TWARDE SKAŁY WYTRZYMAŁE SYSTEMY HYDRAULICZNE Skały są twarde. Podobne jak nasze wiertarki hydrauliczne. Lekka wiertarka jest przeznaczona do wiercenia otworów strzałowych oraz otworów pod kotwy i kliny do rozłupywania skał. Wiertarka hydrauliczna LHD 23 M jest często używana przez frmy budowlane, wojsko i zakłady komunalne, które wymagają wygodnego i wydajnego wiercenia bez dużej sprężarki. Używając standardowych wierteł monolitycznych, można wiercić otwory o średnicy do 50 mm i głębokości do ok. 6 metrów. LHD 23 M wykorzystuje moc hydrauliczną do udaru i obrotu. Do przedmuchu potrzeba jedynie niewielkiego kompresora. LHD 23 M Kiedy stosować? Gdy wymagane jest wygodne i wydajne wiercenie bez dużych sprężarek. Możliwości zastosowań LHD 23 M wierci otwory o głębokości do 6 metrów i średnicy do 50 mm. Jesteś bezpieczny Zawór przeciążeniowy zapobiega odbijaniu wiertła podczas wiercenia. OPERACJA 1 UDAR OPERACJA 2 POSUW OPERACJA 3 OBRÓT OPERACJA 4 PRZEDMUCH Wiercenie udarowe kruszy skałę udarami przenoszonymi przez wiertarkę na wiertło na dnie otworu. Siła posuwu wynika z mocnego docisku wiertła do skały. Wyzwaniem technologicznym jest połączenie wysokiej siły posuwu z obrotami. W wyniku obracania wiertło przesuwa się do nowej pozycji, aby wykonać skuteczne uderzenie. Na początku wiercenia wymagane są równomierne i płynne obroty. Systemy wiertarskie o wysokiej mocy wyjściowej wymagają układu przedmuchu do usuwania urobku. Wielkość, kształt i materiał cząstek wpływa na metodę przedmuchu. Wiertarka hydrauliczna LHD 23 M Masa (z wężami) kg 26 Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie wsteczne bar 15 Częstotliwość udaru (przy 25 l/min) udar/min Liczba obrotów obr./min Moment obrotowy Nm 30 Poziom wibracji w 3 osiach (ISO ) 1 m/s² 11,7 Gwarantowany poziom mocy akustycznej (2000/14/WE) 1 Lw db(a) 118 Poziom ciśnienia akustycznego (ISO 11203) 1 Lp, r=1m db(a) 104 Klasa EHTMA Tuleja: sześciokątny mm 22x108 Numer katalogowy, wersja z obrotami w prawo Numer katalogowy, wersja z obrotami w lewo ) Ważne: Pełne dane pomiarowe są dostępne w instrukcji obsługi i bezpieczeństwa tego produktu (nr katalogowy ), pod adresem internetowym acprintshop.com C 8

9 Pompy zanurzeniowe BEZPIECZNE POMPOWANIE DZIĘKI SYSTEMOM HYDRAULICZNYM Pompy zanurzeniowe to maszyny, które po prostu nie mogą ulec awarii. To najważniejszy argument przemawiający za urządzeniami hydraulicznymi. Pompy zanurzeniowe sprawdzają się w szerokim zakresie zastosowań. Nadają się doskonale do ciągłego pompowania czystej wody lub ścieków na budowach. I są niezastąpione przy odpompowywaniu zalanych wykopów i piwnic. Pompy te są napędzane wbudowanym silnikiem hydraulicznym wyposażonym w specjalny wałek napędowy, uszczelkę i łożyska. Do chłodzenia i smarowania naszych pomp stosuje się olej hydrauliczny, i dlatego mogą one pracować na sucho bez ryzyka uszkodzenia. Ich wydajność jest imponująca przy uwzględnieniu ich rozmiaru i masy. Zapewniają one wysokość pompowania 25 i 32 metry przy wydajności 840 i 1920 l/min. 2-calowa zanurzeniowa pompa wodna tłoczy cząstki stałe o średnicy do 10 mm i nadaje się idealnie do różnych zastosowań w zakładach komunalnych, wodociągach wody pitnej, oczyszczalniach ścieków i w służbach ratowniczych. Jest też często używana w pracach budowlanych i przy robotach drogowych. 3-calowa pompa zanurzeniowa do zanieczyszczeń może być wykorzystywana do podobnych zastosowań. Jednakże pompa LTP3 może też tłoczyć wodę zawierającą większe zanieczyszczenia. Pompuje ona muł i szlam zawierający kamienie i cząstki stałe o średnicy do 60 mm. Wszechstronne Pompa LWP 2 nadaje się doskonale do zastosowań w zakładach komunalnych, wodociągach wody pitnej, oczyszczalniach ścieków i w służbach ratowniczych. LWP 2 Niewielka masa LWP 2 waży jedynie 11 kg (24 lb) i mieści się łatwo w ciasnych przestrzeniach. Do wszechstronnych zadań Pompuje czystą wodę, ścieki i szlam. Gdzie stosować? Pompa LTP 3 znajduje zastosowanie na budowach, w zalanych wykopach, piwnicach i studniach. LTP 3 Iskrobezpieczność Iskrobezpieczny silnik jest ważnym aspektem bezpieczeństwa podczas pompowania zanieczyszczonych cieczy. Bezpieczeństwo na pierwszym miejscu Silnik hydrauliczny jest iskrobezpieczny i może pracować na sucho bez ryzyka uszkodzenia. Łatwa obsługa Pompa LWP2 jest wyposażona w 10-metrowy wąż odpływowy z szybkozłączem. NAJWYŻSZE BEZPIECZEŃSTWO Pompy LWP 2 LTP 3 Masa (w przybliżeniu) kg Szerokość mm Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie bar Maks. wysokość pompowania m Maks. przepływ l/min Złącze cal 2 3 Maks. średnica cząstek stałych mm Klasa EHTMA C D Nr katalogowy ) w zestawie wąż o długości 10 m Łatwa obsługa Model LTP3 jest wyposażony w 10-metrowy wąż odpływowy z szybkozłączami. Dodatkowy wąż 2 cale 3 cale Długość m Złącze mm 50,8 76,2 Masa kg 3,4 3,8 Szybkozłącze zatrzaskowe Uwagi żeńskie Numer katalogowy Silne zanieczyszczenia Pompuje ekstremalnie zanieczyszczone ciecze, muł i szlam zawierający cząstki stałe o średnicy do 60 mm. 9

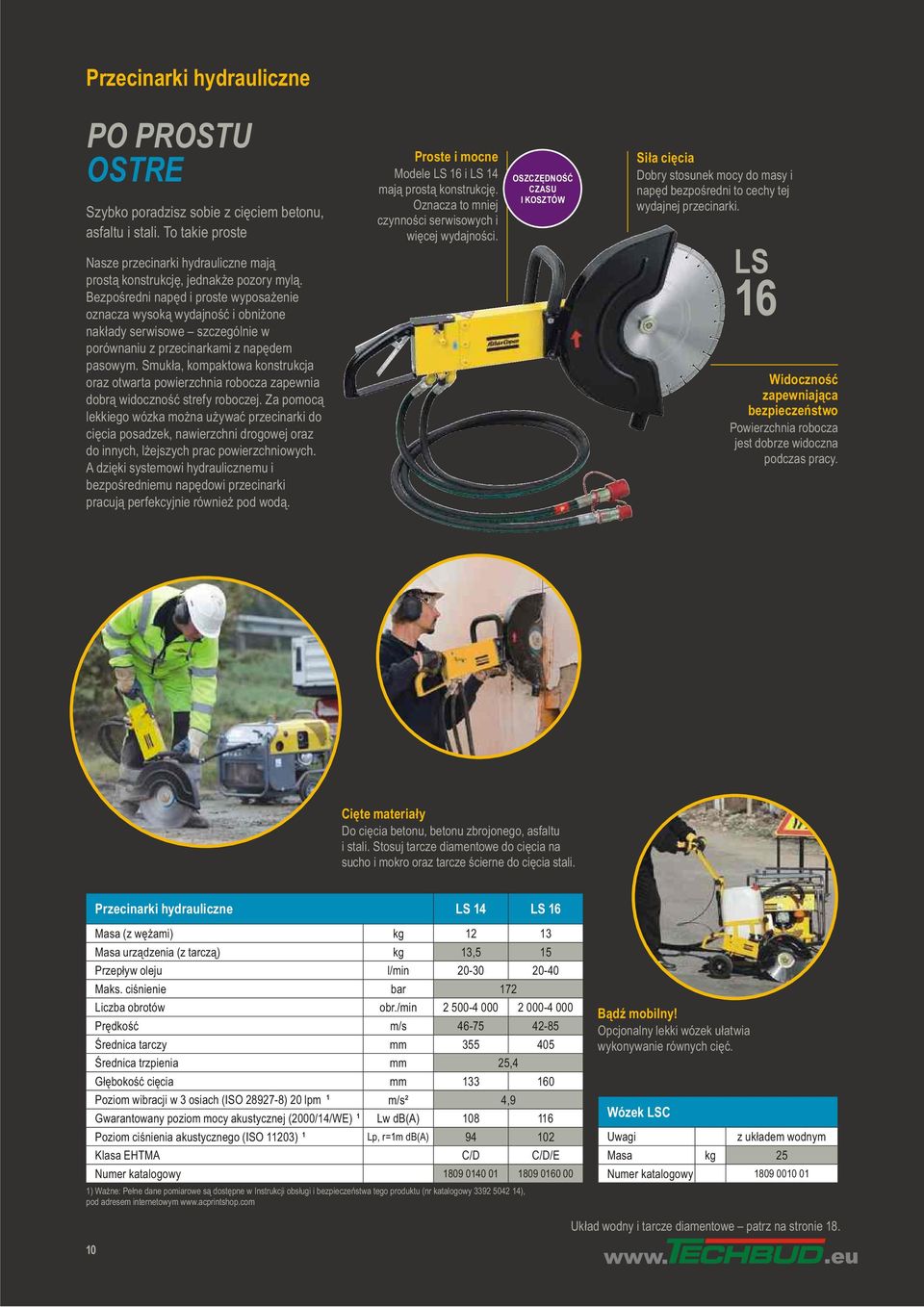

10 Przecinarki hydrauliczne PO PROSTU OSTRE Szybko poradzisz sobie z cięciem betonu, asfaltu i stali. To takie proste Nasze przecinarki hydrauliczne mają prostą konstrukcję, jednakże pozory mylą. Bezpośredni napęd i proste wyposażenie oznacza wysoką wydajność i obniżone nakłady serwisowe szczególnie w porównaniu z przecinarkami z napędem pasowym. Smukła, kompaktowa konstrukcja oraz otwarta powierzchnia robocza zapewnia dobrą widoczność strefy roboczej. Za pomocą lekkiego wózka można używać przecinarki do cięcia posadzek, nawierzchni drogowej oraz do innych, lżejszych prac powierzchniowych. A dzięki systemowi hydraulicznemu i bezpośredniemu napędowi przecinarki pracują perfekcyjnie również pod wodą. Proste i mocne Modele LS 16 i LS 14 mają prostą konstrukcję. Oznacza to mniej czynności serwisowych i więcej wydajności. OSZCZĘDNOŚĆ CZASU I KOSZTÓW Siła cięcia Dobry stosunek mocy do masy i napęd bezpośredni to cechy tej wydajnej przecinarki. LS 16 Widoczność zapewniająca bezpieczeństwo Powierzchnia robocza jest dobrze widoczna podczas pracy. Cięte materiały Do cięcia betonu, betonu zbrojonego, asfaltu i stali. Stosuj tarcze diamentowe do cięcia na sucho i mokro oraz tarcze ścierne do cięcia stali. Przecinarki hydrauliczne LS 14 LS 16 Masa (z wężami) kg Masa urządzenia (z tarczą) kg 13,5 15 Przepływ oleju l/min Maks. ciśnienie bar 172 Liczba obrotów obr./min Prędkość m/s Średnica tarczy mm Średnica trzpienia mm 25,4 Głębokość cięcia mm Poziom wibracji w 3 osiach (ISO ) 20 lpm 1 m/s² 4,9 Gwarantowany poziom mocy akustycznej (2000/14/WE) 1 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 1 Lp, r=1m db(a) Klasa EHTMA C/D C/D/E Numer katalogowy ) Ważne: Pełne dane pomiarowe są dostępne w Instrukcji obsługi i bezpieczeństwa tego produktu (nr katalogowy ), pod adresem internetowym acprintshop.com Bądź mobilny! Opcjonalny lekki wózek ułatwia wykonywanie równych cięć. Wózek LSC Uwagi z układem wodnym Masa kg 25 Numer katalogowy Układ wodny i tarcze diamentowe patrz na stronie 18.

11 Hydrauliczne wiertnice rdzeniowe BEZPIECZNE WYKONYWANIE OTWORÓW Wysoki moment obrotowy to dobra rzecz, ale by bezpiecznie pracować wymaga kontroli. Nasze hydrauliczne wiertnice rdzeniowe są bezpieczne i wydajne. Dzięki sterowaniu hydraulicznemu momentu obrotowego wiertnicy nie ma ryzyka odbicia, gdy wiertło zakleszczy się w materiale. Zapewnia to operatorowi pełną kontrolę nad narzędziem, nawet przy wierceniu otworów o średnicy 200 mm i większej. Wiertnice rdzeniowe używane są w szerokim zakresie do profesjonalnych zastosowań, z remontami budynków i pracami w obiektach komunalnych włącznie. Szczególnie przydatne są przy instalacji rurociągów melioracyjnych, kanalizacyjnych i wodociągowych, a także przy wykonywaniu kanałów kablowych i wentylacyjnych, gdzie potrzebne są głębokie otwory o dużych średnicach. Pobieranie próbek rdzeniowych z asfaltowych nawierzchni drogowych to inna dziedzina zastosowań tych wysokowydajnych wiertnic. Brak iskrzenia podczas pracy wiertnic rdzeniowych, dzięki brakowi części elektrycznych. Pozwala to również na wykonywanie prac pod wodą. Standardowa okrągła część obudowy o średnicy 60 mm umożliwia używanie wiertnic frmy Atlas Copco z większością dostępnych statywów. LCD 500 Dobre przygotowanie Wiertnice rdzeniowe są przygotowane do mocowania w statywach wiertniczych. Większa moc Modele LCD 500 i 1500 można stosować do najtrudniejszych zadań wiercenia rdzeniowego na mokro. Brak iskrzenia Brak elementów elektrycznych oznacza bezpieczne stosowanie hydraulicznych wiertnic rdzeniowych wewnątrz pomieszczeń, a nawet pod wodą. Bezpieczniej z kontrolą momentu obrotowego Ochrona przeciwodbiciowa umożliwia ręczne wiercenie otworów o średnicy do 200 mm. Łatwy transport Aby zapewnić bezpieczny i łatwy transport, wiertnica rdzeniowa jest dostarczana w wytrzymałej stalowej walizce. Hydrauliczne wiertnice rdzeniowe LCD 500 LCD 1500 Masa (z wężami) kg 9,5 9 Masa urządzenia (z wężami i narzędziem Ø 112 mm) kg 13 Długość (bez wiertła) mm Przepływ oleju l/min Ciśnienie robocze bar Liczba obrotów obr./min Średnica wiertła mm Gwint żeński (wałek napędowy) 1 in ½ BSP ½ BSP Poziom wibracji w 3 osiach (ISO ), 20 lpm 2 m/s² 3,1 2,7 Poziom ciśnienia akustycznego (ISO 11203) 2 Lp, r=1m db(a) <70 Klasa EHTMA Numer katalogowy ) 1/2 BSP męski x UNC dołączony łącznik męski aby umożliwić stosowanie koronek rdzeniowych o większych średnicach. 2) Ważne: Pełne dane pomiarowe są dostępne w instrukcji obsługi i bezpieczeństwa tego produktu (nr katalogowy ), pod adresem internetowym acprintshop.com Układ wodny, patrz strona 22. C/D Stosowanie w dowolnym statywie wiertniczym Standardowa okrągła część obudowy o średnicy 60 mm umożliwia montaż w większości dostępnych statywów wiertniczych. Uchwyt wiertarki Uchwyt wiertarki Uwagi do wiercenia w stali i drewnie Długość mm 100 Masa kg 0,4 Średnica wiertła Uchwyt 1,5-13 mm (1/16-1/2 ) z przejściówką 1/2 x 3/8 BSP Numer katalogowy Diamentowe wiertła rdzeniowe patrz na stronie

12 Kafary hydrauliczne ZDALNE WBIJANIE SŁUPÓW Dźwignia przyciskowa nadaje się perfekcyjnie do wbijania lekkich parkanów, pali namiotowych i prętów uziemiających. Zdalny zawór zapewnia zwiększony zasięg. LPD-LD to perfekcyjny kafar do wszechstronnych zastosowań. Posiada on wbudowane kowadło i obudowę, która umożliwia szybkie mocowanie adapterów i tulei do prętów o małej średnicy. Tuleje prowadzące ze specjalnego tworzywa kompozytowego o nazwie PTFE chroni cynkową lub miedzianą powierzchnię przed wbijanym prętem. Powierzchnia ślizgowa materiału kompozytowego umożliwia płynną pracę o niskim tarciu. Kafar LPD-T jest wyposażony w standardowy 0,5-metrowy wąż przyłączeniowy z szybkozłączem. Zawór uruchamiający i zatrzymujący jest zamontowany bezpośrednio na kafarze. Kafar LPD-RV posiada wąż przyłączeniowy o długości 2 metrów. Zdalny zawór włączający / wyłączający umożliwia sterowanie przy pracach, gdy kafar umieszczony jest na szczycie wysokiego słupa. Wielofunkcyjne Kafary hydrauliczne gwarantują stabilne, wydajne i szybkie wbijanie słupów różnej wielkości. LPD HD-RV Krótkie słupy Kafar jest wyposażony we wbudowany zawór włączający / wyłączający do wbijania krótkich słupów. Ochrona z tworzywa kompozytowego Tuleje prowadzące z kompozytowego tworzywa PTFE chronią powierzchnię wewnętrzną przed tarciem. Zdalne sterowanie Zdalnie sterowany zawór umożliwia pracę kafarów zarówno w układzie otwartym, jak i zamkniętym. Kafary hydrauliczne akceptują wysokie ciśnienie zwrotne, co umożliwia pracę z niemal dowolnym zasilaniem hydraulicznym nawet z ładowarkami lub koparko-ładowarkami z układami o wysokim ciśnieniu zwrotnym oraz gdy wymagane są bardzo długie węże. Idealne do... Wbijania słupków barier drogowych, kształtowników, drogowskazów i ogrodzeń oraz szerokiego asortymentu kotew. LPD HD-T Uniwersalne Kafary hydrauliczne mogą pracować z niemal dowolnym zasilaniem hydraulicznym. Prowadnice Do kafarów hydraulicznych stosować można szereg prowadnic. Kafary hydrauliczne LPD-LD-T LPD-T LPD-RV LPD-HD-T LPD-HD-RV Rodzaj uruchamiania Dźwignia Dźwignia Zawór zdalny Dźwignia Zawór zdalny System hydrauliczny Otwarty Otwarty Otwarty lub zamknięty Otwarty Otwarty lub zamknięty Masa urządzenia kg Przepływ oleju l/min Ciśnienie robocze bar Częstotliwość udaru udar/min 2300 (20 l/min)1 680 (30 l/min) (30 l/min) (30 l/min) (30 l/min) Średnice słupów / prętów mm Poziom wibracji w 3 osiach (ISO ) 20 lpm 4 m/s² 17,5 12,8-20,1 - Gwarantowany poziom mocy akustycznej (2000/14/WE) 4 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 4 Lp, r=1m db(a) Klasa EHTMA C C/D C/D D/E D/E Numer katalogowy ) Masa urządzenia zależy od rozmiaru łącznika. Dodatkowe informacje patrz instrukcje obsługi. 2) Z łącznikiem kwadratowym, 54 mm 3) Z trzonem i głowicą kowadła, 148 mm 4) Ważne: Pełne dane pomiarowe są dostępne w instrukcjach obsługi i bezpieczeństwa tych produktów (nr katalogowy , i ), pod adresem internetowym acprintshop.com ㄲ12 Łączniki prowadzące i stałe patrz na stronie 18.

13 Wiertnice ziemne i wyciągarki hydrauliczne POKONAJ NAJTWARDSZY GRUNT Docenisz walory tej hydraulicznej wiertnicy ziemnej, gdy przyjdzie Ci się zmierzyć z kamieniami i twardym gruntem. LPHB Pokonaj kamienie Obroty prawo/lewo sprawiają, że LPHB nadaje się idealnie do stosowania w kamienistych gruntach. To mocne urządzenie o zwartej budowie przeznaczone jest do wiercenia otworów o głębokości do 1,3 m i średnicy od 90 do 350 mm w gruncie twardym oraz w piasku. Świder posiada funkcję odwrotnego kierunku obrotów i przeznaczony jest do obsługi przez dwie osoby. Elementy wiercące świdra wyposażone są w wymienne końcówki, co umożliwia wydłużenie okresu pracy między kolejnymi przeglądami technicznymi. Świder nadaje się doskonale do wykonywania ogrodzeń i sadzenia drzew. Posiada funkcję obrotów prawo/lewo i regulacji momentu obrotowego. Oznacza to, że wiertnica LPHB może być też wykorzystana do wielu innych prac przy użyciu specjalnych adapterów. Na przykład można ją stosować do otwierania i zamykania zaworów na głównych liniach wodociągowych. 10 TON IMPONUJĄCEJ SIŁY To najlepsze urządzenie do usuwania trudno dostępnych barier i znaków drogowych. Wyposażone są w hartowane szczęki i automatyczny zacisk łańcuchowy. Wyciągarki są idealnym narzędziem do usuwania wszelkiego rodzaju słupków drewnianych i stalowych, łącznie z proflami IPE, HPE oraz UPE, jak również stalowymi rurami okrągłymi i kwadratowymi. Hydrauliczna siła uciągu wynosi 6 ton. Za pomocą osobnej dźwigni ręcznej (opcja) można zwiększyć siłę uciągu o dodatkowe 4 tony. Masa urządzenia wynosi tylko 60 kg, dzięki czemu jest to najbardziej kompaktowa, przenośna wyciągarka na rynku. Jest idealna do napraw w miejscach, gdzie nie można dotrzeć ciężkim pojazdem / koparką o 10-tonowym udźwigu. Szybka wymiana Wymiana świdrów bez użycia narzędzi. LPP 10 HD Multitalent Regulacja prędkości obrotowej i zawór przeciążeniowy pozwalają na szereg zastosowań wiertnicy LPHB. Najwyższa moc Łączna siła uciągu wynosi 10 ton. Prawdziwy mocarz Wyciąga każdy rodzaj pali, belek stalowych lub rur o średnicach do 200 mm. Praca w trudno dostępnych miejscach Głównym zastosowaniem jest naprawa barier. Dzięki swej niskiej masie są nieocenione przy pracach w trudno dostępnych miejscach. Ręczna wiertnica ziemna LPHB Masa kg 20 Masa urządzenia (ze świdrem Ø 200 mm) kg 30,5 Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie powrotne bar 50 Liczba obrotów obr./min Średnica świdra mm Moment obrotowy (przy 140 bar) Nm 315 Poziom wibracji w 3 osiach (ISO 20-10) 20 lpm 1 m/s² 7,4 Poziom ciśnienia akustycznego (ISO 11203) 1 Lp, r=1m db(a) <70 Klasa EHTMA C/D/E Numer katalogowy ) Ważne: Pełne dane pomiarowe są dostępne w instrukcji obsługi i bezpieczeństwa tego produktu (nr katalogowy ), pod adresem internetowym acprintshop.com Wyciągarka hydrauliczna LPP 10 HD Masa urządzenia kg 60 Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie powrotne bar 30 Zdolność wyciągania na udar mm Siła uciągu kg Maks. siła uciągu kg Klasa EHTMA C/D/E Numer katalogowy Wyciągarka hydrauliczna i świder patrz na stronie 18. ㄳ13

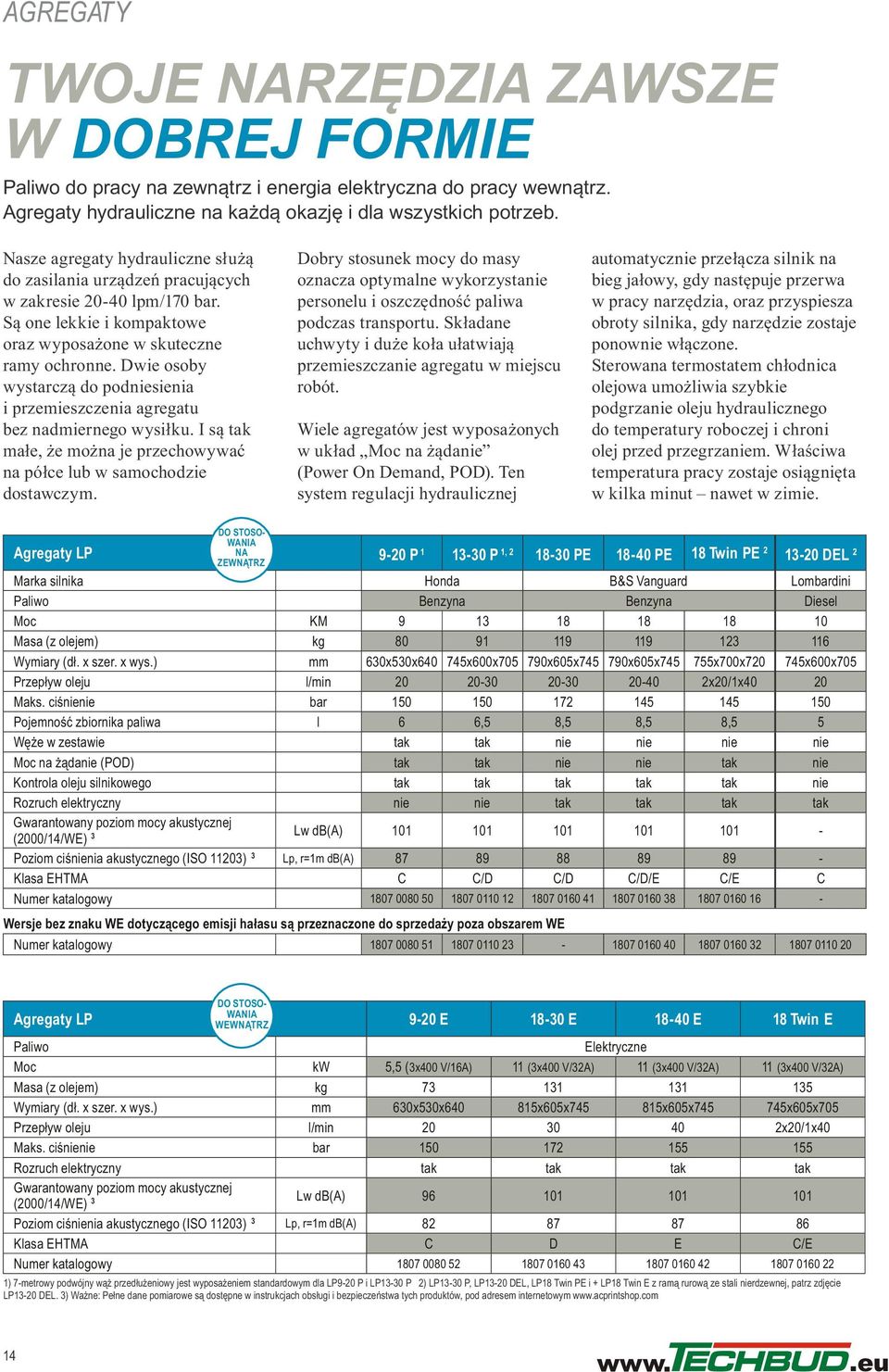

14 AGREGATY TWOJE NARZĘDZIA ZAWSZE W DOBREJ FORMIE Paliwo do pracy na zewnątrz i energia elektryczna do pracy wewnątrz. Agregaty hydrauliczne na każdą okazję i dla wszystkich potrzeb. Nasze agregaty hydrauliczne służą do zasilania urządzeń pracujących w zakresie lpm/170 bar. Są one lekkie i kompaktowe oraz wyposażone w skuteczne ramy ochronne. Dwie osoby wystarczą do podniesienia i przemieszczenia agregatu bez nadmiernego wysiłku. I są tak małe, że można je przechowywać na półce lub w samochodzie dostawczym. Dobry stosunek mocy do masy oznacza optymalne wykorzystanie personelu i oszczędność paliwa podczas transportu. Składane uchwyty i duże koła ułatwiają przemieszczanie agregatu w miejscu robót. Wiele agregatów jest wyposażonych w układ Moc na żądanie (Power On Demand, POD). Ten system regulacji hydraulicznej automatycznie przełącza silnik na bieg jałowy, gdy następuje przerwa w pracy narzędzia, oraz przyspiesza obroty silnika, gdy narzędzie zostaje ponownie włączone. Sterowana termostatem chłodnica olejowa umożliwia szybkie podgrzanie oleju hydraulicznego do temperatury roboczej i chroni olej przed przegrzaniem. Właściwa temperatura pracy zostaje osiągnięta w kilka minut nawet w zimie. DO STOSO- WANIA Agregaty LP NA P P 1, PE PE 18 Twin PE DEL ZEWNĄTRZ Marka silnika Honda B&S Vanguard Lombardini Paliwo Benzyna Benzyna Diesel Moc KM Masa (z olejem) kg Wymiary (dł. x szer. x wys.) mm 630x530x x600x x605x x605x x700x x600x705 Przepływ oleju l/min x20/1x40 20 Maks. ciśnienie bar Pojemność zbiornika paliwa l 6 6,5 8,5 8,5 8,5 5 Węże w zestawie tak tak nie nie nie nie Moc na żądanie (POD) tak tak nie nie tak nie Kontrola oleju silnikowego tak tak tak tak tak nie Rozruch elektryczny nie nie tak tak tak tak Gwarantowany poziom mocy akustycznej (2000/14/WE) 3 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 3 Lp, r=1m db(a) Klasa EHTMA C C/D C/D C/D/E C/E C Numer katalogowy Wersje bez znaku WE dotyczącego emisji hałasu są przeznaczone do sprzedaży poza obszarem WE Numer katalogowy DO STOSO- WANIA WEWNĄTRZ Agregaty LP 9-20 E E E 18 Twin E Paliwo Elektryczne Moc kw 5,5 (3x400 V/16A) 11 (3x400 V/32A) 11 (3x400 V/32A) 11 (3x400 V/32A) Masa (z olejem) kg Wymiary (dł. x szer. x wys.) mm 630x530x x605x x605x x605x705 Przepływ oleju l/min x20/1x40 Maks. ciśnienie bar Rozruch elektryczny tak tak tak tak Gwarantowany poziom mocy akustycznej (2000/14/WE) 3 Lw db(a) Poziom ciśnienia akustycznego (ISO 11203) 3 Lp, r=1m db(a) Klasa EHTMA C D E C/E Numer katalogowy ) 7-metrowy podwójny wąż przedłużeniowy jest wyposażeniem standardowym dla LP9-20 P i LP13-30 P 2) LP13-30 P, LP13-20 DEL, LP18 Twin PE i + LP18 Twin E z ramą rurową ze stali nierdzewnej, patrz zdjęcie LP13-20 DEL. 3) Ważne: Pełne dane pomiarowe są dostępne w instrukcjach obsługi i bezpieczeństwa tych produktów, pod adresem internetowym acprintshop.com 14

15 Agregaty Szybka wymiana narzędzi Zawór sterujący o zmiennym przepływie umożliwia łatwą wymianę narzędzi i powolny start. Serwis i ochrona Wytrzymała rama i mocne panele chronią wszystkie istotne elementy. Wszystkie elementy serwisowania są łatwo dostępne. Chłodzenie Wbudowana chłodnica oleju wydłuża żywotność komponentów i podwyższa niezawodność działania w trudnych, gorących warunkach. No to do roboty! Jedna osoba może łatwo przemieszczać agregat na budowie dzięki składanemu uchwytowi i dużym kołom. LP 9-20 P Łatwy odczyt Wszystkie agregaty są wyposażone w duży i wyraźny wskaźnik stanu fltra olejowego, który wskazuje, kiedy należy go wymienić. Łatwa kontrola oleju Aby ułatwić kontrolę i napełnianie oleju hydraulicznego, szklany wziernik i korek otworu wlewowego są umieszczone obok siebie. Szybkość działania Łatwa obsługa, jasne instrukcje i logiczny układ przedniego panelu pozwala na szybką i bezpieczną pracę. Ogień bez dymu Użyj agregatu elektrycznego, jeżeli chcesz zapobiec emisji spalin. LP E Eksploatacja bez przestojów Jakość się opłaca. Dlatego stosujemy silniki Lombardini, B&S Vanguard i Honda. Łatwe podnoszenie Możesz łatwo przemieszczać agregat z pomocą drugiej osoby. I zmieści się w pojeździe serwisowym. LP DEL ㄵ15

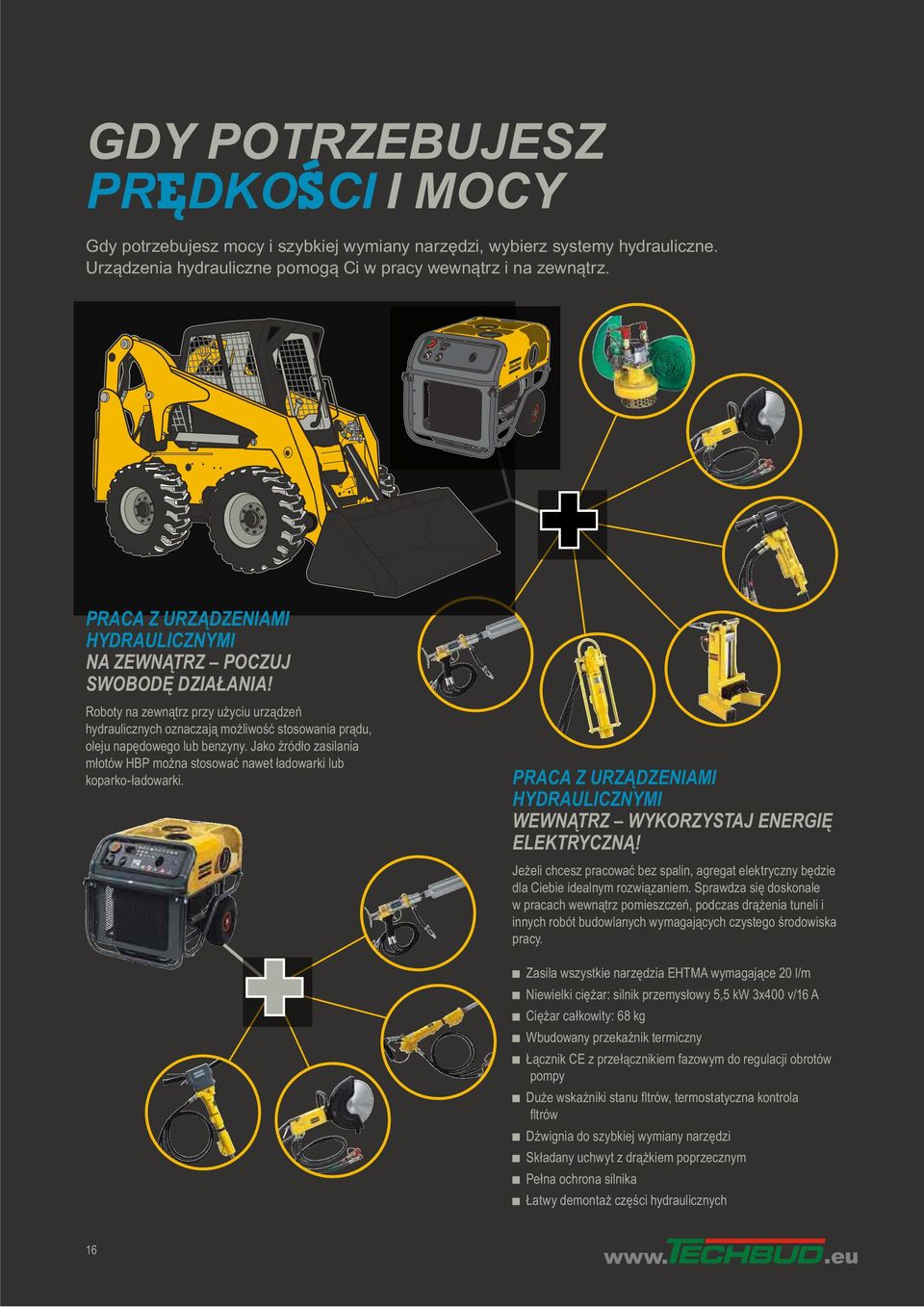

16 GDY POTRZEBUJESZ PRĘDKOŚCI I MOCY Gdy potrzebujesz mocy i szybkiej wymiany narzędzi, wybierz systemy hydrauliczne. Urządzenia hydrauliczne pomogą Ci w pracy wewnątrz i na zewnątrz. PRACA Z URZĄDZENIAMI HYDRAULICZNYMI NA ZEWNĄTRZ POCZUJ SWOBODĘ DZIAŁANIA! Roboty na zewnątrz przy użyciu urządzeń hydraulicznych oznaczają możliwość stosowania prądu, oleju napędowego lub benzyny. Jako źródło zasilania młotów HBP można stosować nawet ładowarki lub koparko-ładowarki. PRACA Z URZĄDZENIAMI HYDRAULICZNYMI WEWNĄTRZ WYKORZYSTAJ ENERGIĘ ELEKTRYCZNĄ! Jeżeli chcesz pracować bez spalin, agregat elektryczny będzie dla Ciebie idealnym rozwiązaniem. Sprawdza się doskonale w pracach wewnątrz pomieszczeń, podczas drążenia tuneli i innych robót budowlanych wymagających czystego środowiska pracy. Z asila wszystkie narzędzia EHTMA wymagające 20 l/m Niewielki ciężar: silnik przemysłowy 5,5 kw 3x400 v/16 A Ciężar całkowity: 68 kg Wbudowany przekaźnik termiczny Ł ącznik CE z przełącznikiem fazowym do regulacji obrotów pompy Duże wskaźniki stanu fltrów, termostatyczna kontrola fltrów Dźwignia do szybkiej wymiany narzędzi Składany uchwyt z drążkiem poprzecznym Pełna ochrona silnika Ł atwy demontaż części hydraulicznych ㄶ16

17 PRZEGLĄD MŁOTÓW HYDRAULICZNYCH Młoty hydrauliczne wykazują najlepszy stosunek mocy do masy. Poniżej opisujemy sposób ich działania. Ergonomia dla biznesu Modele z oznaczeniem E są wyposażone w uchwyty z redukcją drgań z czterema sprężynami tłumiącymi. Oznacza to dłuższą pracę bez ryzyka dla zdrowia. Akumulator hydrauliczny Żeliwny akumulator hydrauliczny jest napełniony azotem, aby umożliwić pracę młota zarówno w niskich, jak i wysokich temperaturach. Doskonała konstrukcja zaworu Zawór sterujący wykonany jest z utwardzonej stali stopowej. Precyzyjne wykonanie gwarantuje jego niezawodność. SYSTEM HBP MŁOTY AKCEPTUJĄCE WYSOKIE CIŚNIENIE ZWROTNE Młoty HBP-zostały stworzone do pracy z wysokim ciśnieniem zwrotnym. Sprawdzają się doskonale na przykład w pracy z ładowarkami wykorzystanymi jako źródło zasilania bądź przy stosowaniu szczególnie długich węży. Zwykły młot w takich warunkach traci moc. Może nawet dojść do jego uszkodzenia. Wysokie ciśnienie zwrotne występuje w przypadku ograniczenia przepływu oleju hydraulicznego w przewodzie powrotu. Prowadzi to do wzrostu ciśnienia zwrotnego w przewodzie. Pompa musi wytworzyć więcej mocy w celu pokonania ciśnienia zwrotnego, co prowadzi do redukcji natężenia przepływu w systemie. KRUSZENIE NAWIERZCHNI WE WŁAŚCIWY SPOSÓB Asfalt to nawierzchnia elastyczna. Zbrojony beton jest nawierzchnią sztywną, która wytrzymuje większe obciążenie niż asfalt. Dlatego też do różnych nawierzchni należy używać różnych młotów. Korpus zaworów Wykonany z odlewu korpus jest lekki, kompaktowy i mieści w sobie trzy zawory, które zapewnią przepływ jakiego potrzebujesz. Tłok na każde ciśnienie Tłok umożliwia mocne uderzenia na narzędzia. Tłoki wersji HBP zostały skonstruowane do pracy z wysokim ciśnieniem zwrotnym. ASFALT ZASTOSUJ ŚREDNIE MŁOTY Nawierzchnia elastyczna Do usunięcia części asfaltu średnie młoty kg Duże obciążenie Akcesoria Młoty akceptujące wysokie ciśnienie zwrotne (HBP) wymagają regulatora przepływu. OFD 20 lub OFD 30. Dzięki użyciu dodatkowych węży uzyskać można większy zasięg pracy. Cylinder Precyzyjne wymiary cylindra gwarantują dokładną pracę tłoka, dłuższą żywotność i wyższą wydajność. BETON ZBROJONY: ZASTOSUJ CIĘŻKIE MŁOTY Twarda nawierzchnia Rozbijanie płyty betonowej ciężkie młoty > 30 kg Ciśnienie 2,0 MPa Duże obciążenie Ciśnienie < 0,2 MPa 17

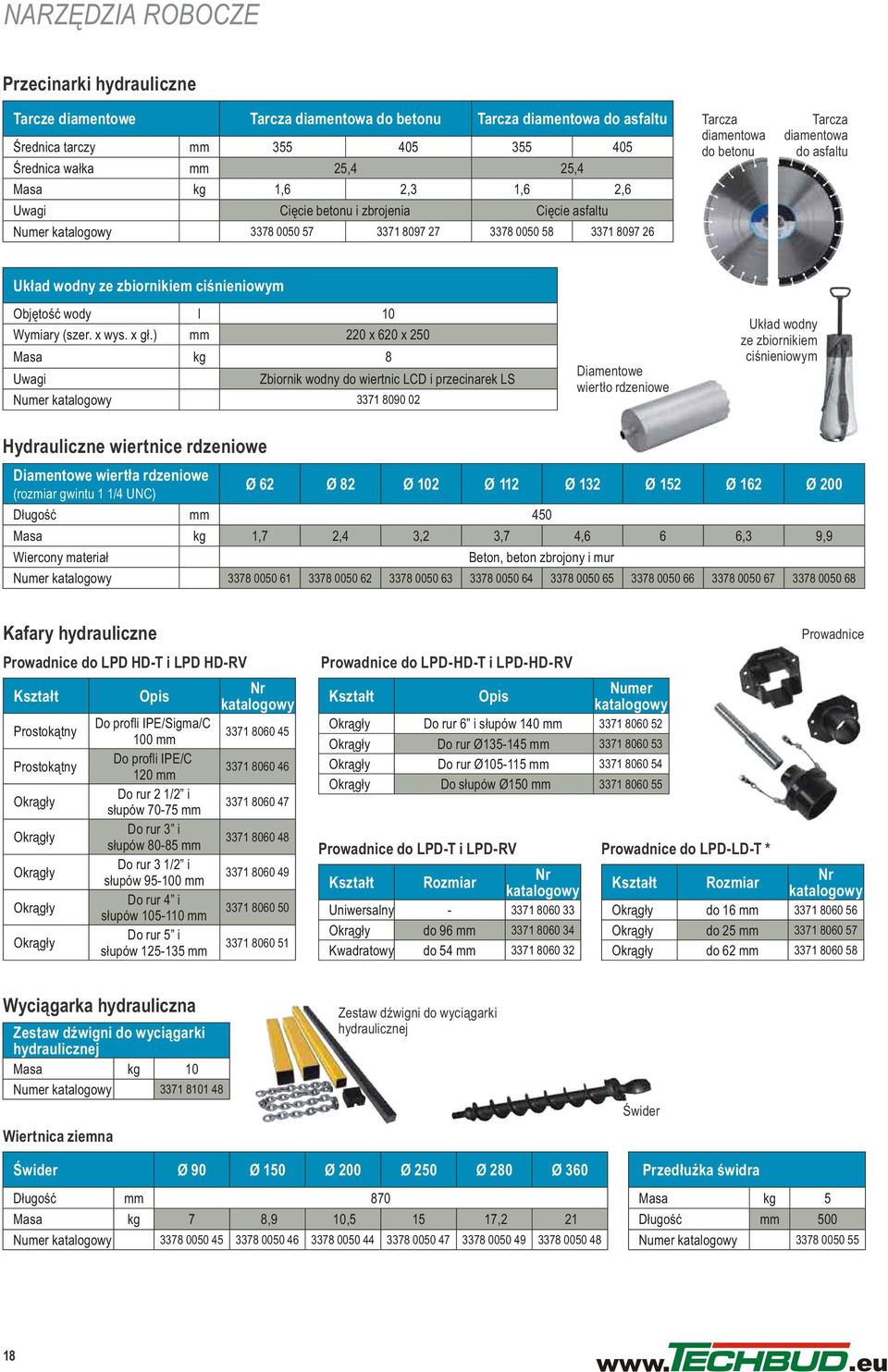

18 NARZĘDZIA ROBOCZE Przecinarki hydrauliczne Tarcze diamentowe Tarcza diamentowa do betonu Tarcza diamentowa do asfaltu Średnica tarczy mm Średnica wałka mm 25,4 25,4 Masa kg 1,6 2,3 1,6 2,6 Uwagi Cięcie betonu i zbrojenia Cięcie asfaltu Numer katalogowy Tarcza diamentowa do betonu Tarcza diamentowa do asfaltu Układ wodny ze zbiornikiem ciśnieniowym Objętość wody l 10 Wymiary (szer. x wys. x gł.) mm 220 x 620 x 250 Masa kg 8 Uwagi Zbiornik wodny do wiertnic LCD i przecinarek LS Numer katalogowy Diamentowe wiertło rdzeniowe Układ wodny ze zbiornikiem ciśnieniowym Hydrauliczne wiertnice rdzeniowe Diamentowe wiertła rdzeniowe Ø 62 Ø 82 Ø 102 Ø 112 Ø 132 Ø 152 Ø 162 Ø 200 (rozmiar gwintu 1 1/4 UNC) Długość mm 450 Masa kg 1,7 2,4 3,2 3,7 4,6 6 6,3 9,9 Wiercony materiał Beton, beton zbrojony i mur Numer katalogowy Kafary hydrauliczne Prowadnice do LPD HD-T i LPD HD-RV Kształt Prostokątny Prostokątny Okrągły Okrągły Okrągły Okrągły Okrągły Opis Do profli IPE/Sigma/C 100 mm Do profli IPE/C 120 mm Do rur 2 1/2 i słupów mm Do rur 3 i słupów mm Do rur 3 1/2 i słupów mm Do rur 4 i słupów mm Do rur 5 i słupów mm Nr katalogowy Prowadnice do LPD-HD-T i LPD-HD-RV Kształt Opis Numer katalogowy Okrągły Do rur 6 i słupów 140 mm Okrągły Do rur Ø mm Okrągły Do rur Ø mm Okrągły Do słupów Ø150 mm Prowadnice do LPD-T i LPD-RV Prowadnice do LPD-LD-T * Kształt Rozmiar Nr katalogowy Uniwersalny Okrągły do 96 mm Kwadratowy do 54 mm Prowadnice Kształt Rozmiar Nr katalogowy Okrągły do 16 mm Okrągły do 25 mm Okrągły do 62 mm Wyciągarka hydrauliczna Zestaw dźwigni do wyciągarki hydraulicznej Masa kg 10 Numer katalogowy Wiertnica ziemna Zestaw dźwigni do wyciągarki hydraulicznej Świder Świder Ø 90 Ø 150 Ø 200 Ø 250 Ø 280 Ø 360 Długość mm 870 Masa kg 7 8,9 10, ,2 21 Numer katalogowy Przedłużka świdra Masa kg 5 Długość mm 500 Numer katalogowy

19 NARZĘDZIA ROBOCZE Szpicak Trzon H 22 x 82,5 mm Długość robocza Całkowita długość Szerokość/ średnica Przecinak do betonu Bioolej do agregatu Objętość oleju l 4 Numer katalogowy Numer katalogowy Przecinak szeroki Przecinak do asfaltu Przecinak do gruntu Łopata Łopata do gliny Przecinak klinowy Trzon do stopy zagęszczającej Stopa zagęszczająca, okrągła - - ø Stopa zagęszczająca, kwadratowa - - ø Stopa wbijająca, okrągła - - ø Trzon H 25 x 108 mm Długość robocza Całkowita długość Szerokość/ średnica Numer katalogowy Szpicak Przecinak do betonu Przecinak szeroki Przecinak do gruntu Łopata Łopata do gliny Przecinak klinowy Trzon do stopy zagęszczającej Stopa zagęszczająca, okrągła - - ø Stopa zagęszczająca, kwadratowa - - ø Stopa wbijająca, okrągła - - ø Podbijak torowy ø Węże hydrauliczne Szpicak Trzon H 28x 160 mm Długość robocza Całkowita długość Szerokość/ Numer średnica katalogowy Przecinak do betonu Przecinak szeroki Przecinak do asfaltu Przecinak do gruntu Łopata Łopata do gliny Przecinak klinowy Trzon do stopy zagęszczającej Stopa zagęszczająca, okrągła - - ø Stopa zagęszczająca, - - ø kwadratowa - - ø Podbijak torowy ø Szpicak Trzon H 32x 160 mm Długość robocza Całkowita długość Szerokość/ Numer średnica katalogowy Przecinak do betonu Przecinak szeroki Przecinak do asfaltu Przecinak do gruntu Łopata Łopata do gliny Przecinak klinowy Trzon do stopy zagęszczającej Stopa zagęszczająca, okrągła - - ø Stopa zagęszczająca, - - ø kwadratowa - - ø Podbijak torowy ø ø Węże hydrauliczne Długość m Średnica węża 1 cal 1/2 1/2 Klasa EHTMA C/D/E C/D Numer katalogowy ) Wyposażone w płaskie szybkozłącza 2) 7-metrowy wąż jest wyposażeniem standardowym dla agregatów LP9-20 P i LP13-30 P, patrz strona 15. Regulator przepływu oleju Regulator przepływu * LFD Maks. przepływ oleju l/min Regulowany przepływ oleju l/min Klasa EHTMA C D Numer katalogowy ) Możliwość regulacji w zakresie l/min 2) Możliwość regulacji w zakresie l/min * Aby podłączyć regulator do narzędzia, potrzebny jest wąż przedłużeniowy. Szpicak Przecinak do betonu Przecinak szeroki Przecinak do asfaltu Przecinak do gruntu Łopata Łopata do gliny Przecinak klinowy Trzon do stopy zagęszczającej Stopa zagęszczająca, okrągła Stopa zagęszczająca, kwadratowa Stopa wbijająca, okrągła Podbijak torowy
