Opt Lasers CLH 2500/5000. Laserowa głowica grawerująca. Opis produktu

Transkrypt

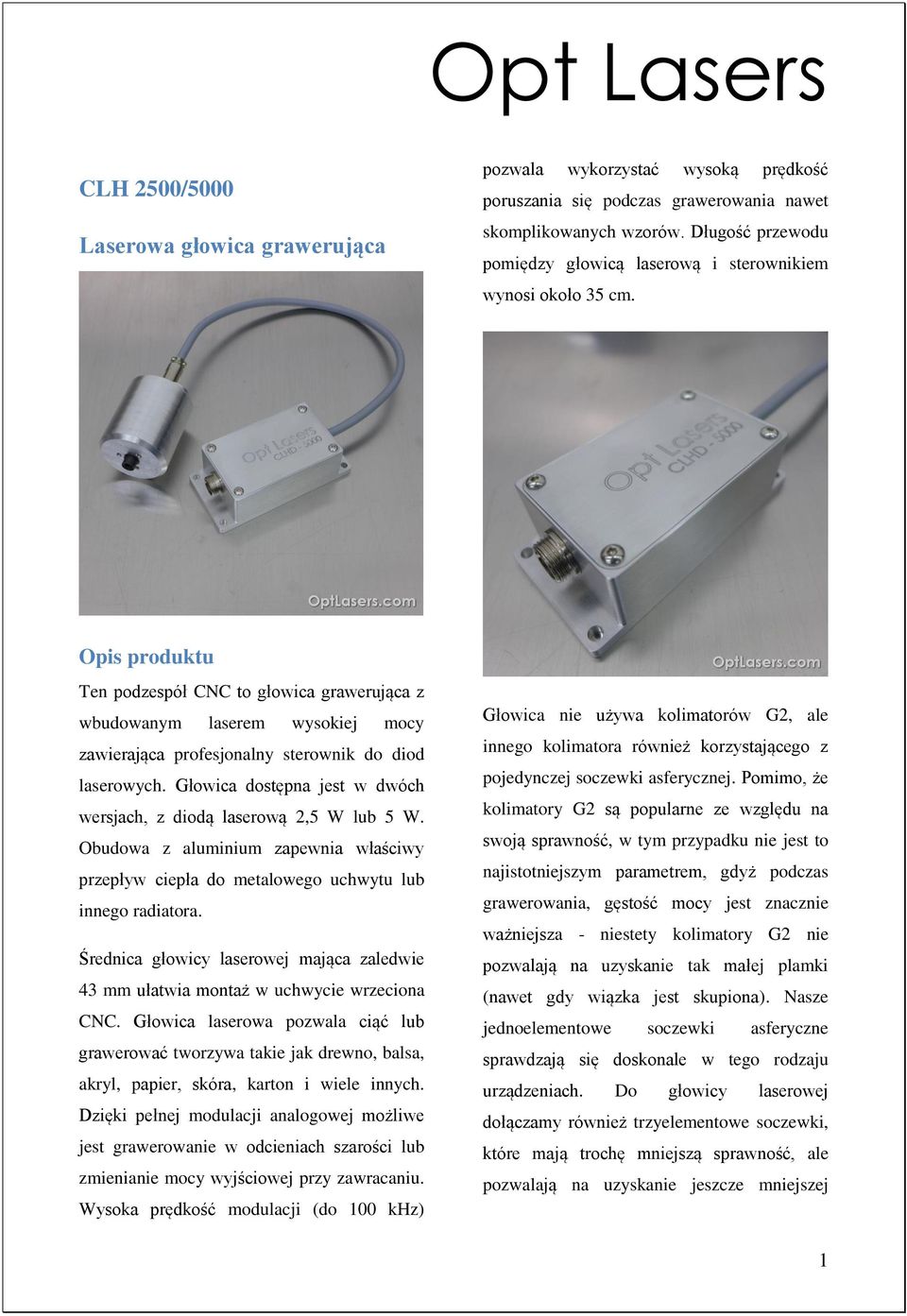

1 CLH 2500/5000 Laserowa głowica grawerująca pozwala wykorzystać wysoką prędkość poruszania się podczas grawerowania nawet skomplikowanych wzorów. Długość przewodu pomiędzy głowicą laserową i sterownikiem wynosi około 35 cm. Opis produktu Ten podzespół CNC to głowica grawerująca z wbudowanym laserem wysokiej mocy zawierająca profesjonalny sterownik do diod laserowych. Głowica dostępna jest w dwóch wersjach, z diodą laserową 2,5 W lub 5 W. Obudowa z aluminium zapewnia właściwy przepływ ciepła do metalowego uchwytu lub innego radiatora. Średnica głowicy laserowej mająca zaledwie 43 mm ułatwia montaż w uchwycie wrzeciona CNC. Głowica laserowa pozwala ciąć lub grawerować tworzywa takie jak drewno, balsa, akryl, papier, skóra, karton i wiele innych. Dzięki pełnej modulacji analogowej możliwe jest grawerowanie w odcieniach szarości lub zmienianie mocy wyjściowej przy zawracaniu. Wysoka prędkość modulacji (do 100 khz) Głowica nie używa kolimatorów G2, ale innego kolimatora również korzystającego z pojedynczej soczewki asferycznej. Pomimo, że kolimatory G2 są popularne ze względu na swoją sprawność, w tym przypadku nie jest to najistotniejszym parametrem, gdyż podczas grawerowania, gęstość mocy jest znacznie ważniejsza - niestety kolimatory G2 nie pozwalają na uzyskanie tak małej plamki (nawet gdy wiązka jest skupiona). Nasze jednoelementowe soczewki asferyczne sprawdzają się doskonale w tego rodzaju urządzeniach. Do głowicy laserowej dołączamy również trzyelementowe soczewki, które mają trochę mniejszą sprawność, ale pozwalają na uzyskanie jeszcze mniejszej 1

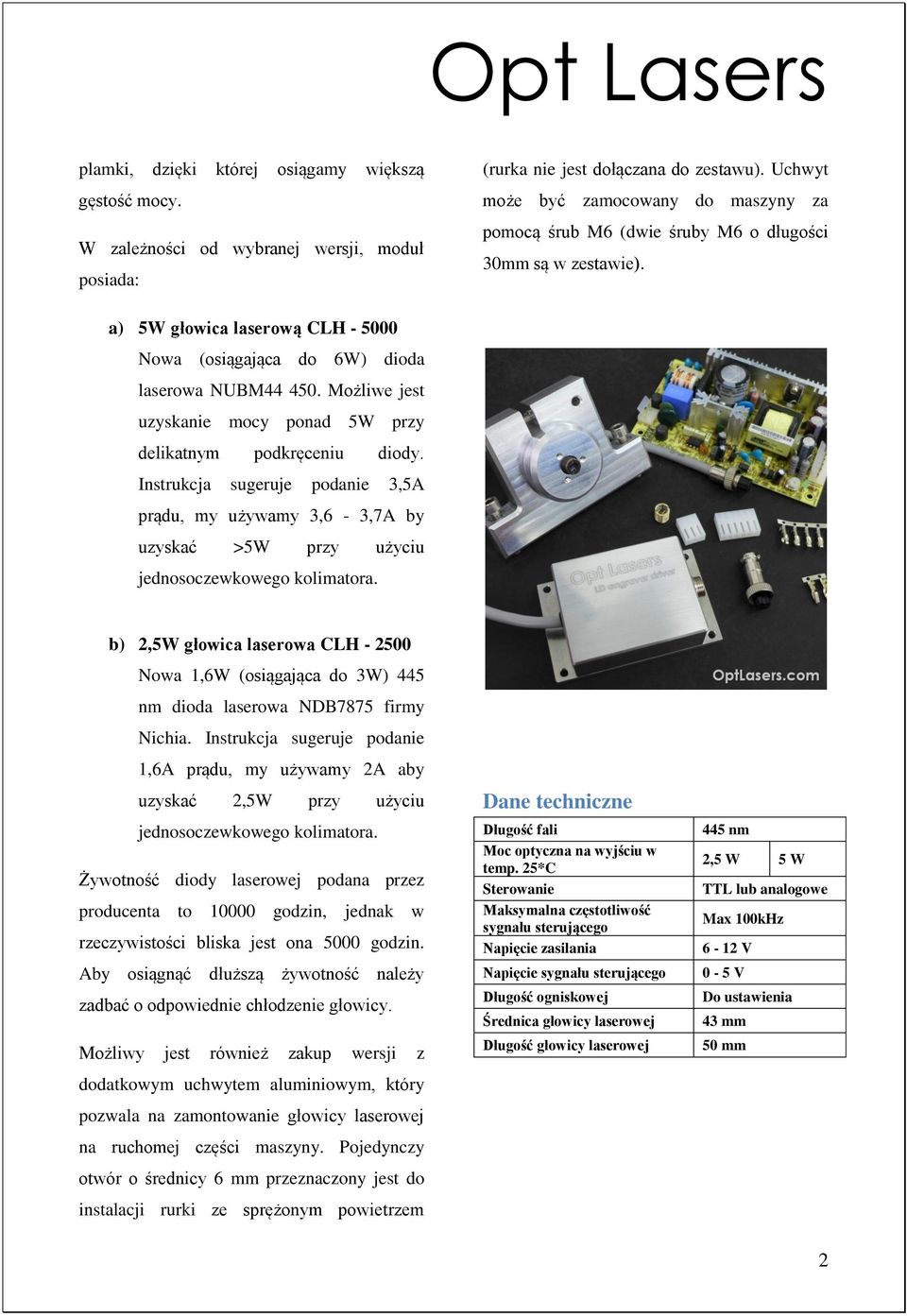

2 plamki, dzięki której osiągamy większą gęstość mocy. W zależności od wybranej wersji, moduł posiada: (rurka nie jest dołączana do zestawu). Uchwyt może być zamocowany do maszyny za pomocą śrub M6 (dwie śruby M6 o długości 30mm są w zestawie). a) 5W głowica laserową CLH Nowa (osiągająca do 6W) dioda laserowa NUBM Możliwe jest uzyskanie mocy ponad 5W przy delikatnym podkręceniu diody. Instrukcja sugeruje podanie 3,5A prądu, my używamy 3,6-3,7A by uzyskać >5W przy użyciu jednosoczewkowego kolimatora. b) 2,5W głowica laserowa CLH Nowa 1,6W (osiągająca do 3W) 445 nm dioda laserowa NDB7875 firmy Nichia. Instrukcja sugeruje podanie 1,6A prądu, my używamy 2A aby uzyskać 2,5W przy użyciu jednosoczewkowego kolimatora. Żywotność diody laserowej podana przez producenta to godzin, jednak w rzeczywistości bliska jest ona 5000 godzin. Aby osiągnąć dłuższą żywotność należy zadbać o odpowiednie chłodzenie głowicy. Możliwy jest również zakup wersji z dodatkowym uchwytem aluminiowym, który pozwala na zamontowanie głowicy laserowej na ruchomej części maszyny. Pojedynczy otwór o średnicy 6 mm przeznaczony jest do instalacji rurki ze sprężonym powietrzem Dane techniczne Długość fali Moc optyczna na wyjściu w temp. 25*C Sterowanie Maksymalna częstotliwość sygnału sterującego Napięcie zasilania Napięcie sygnału sterującego Długość ogniskowej Średnica głowicy laserowej Długość głowicy laserowej 445 nm 2,5 W 5 W TTL lub analogowe Max 100kHz 6-12 V 0-5 V Do ustawienia 43 mm 50 mm 2

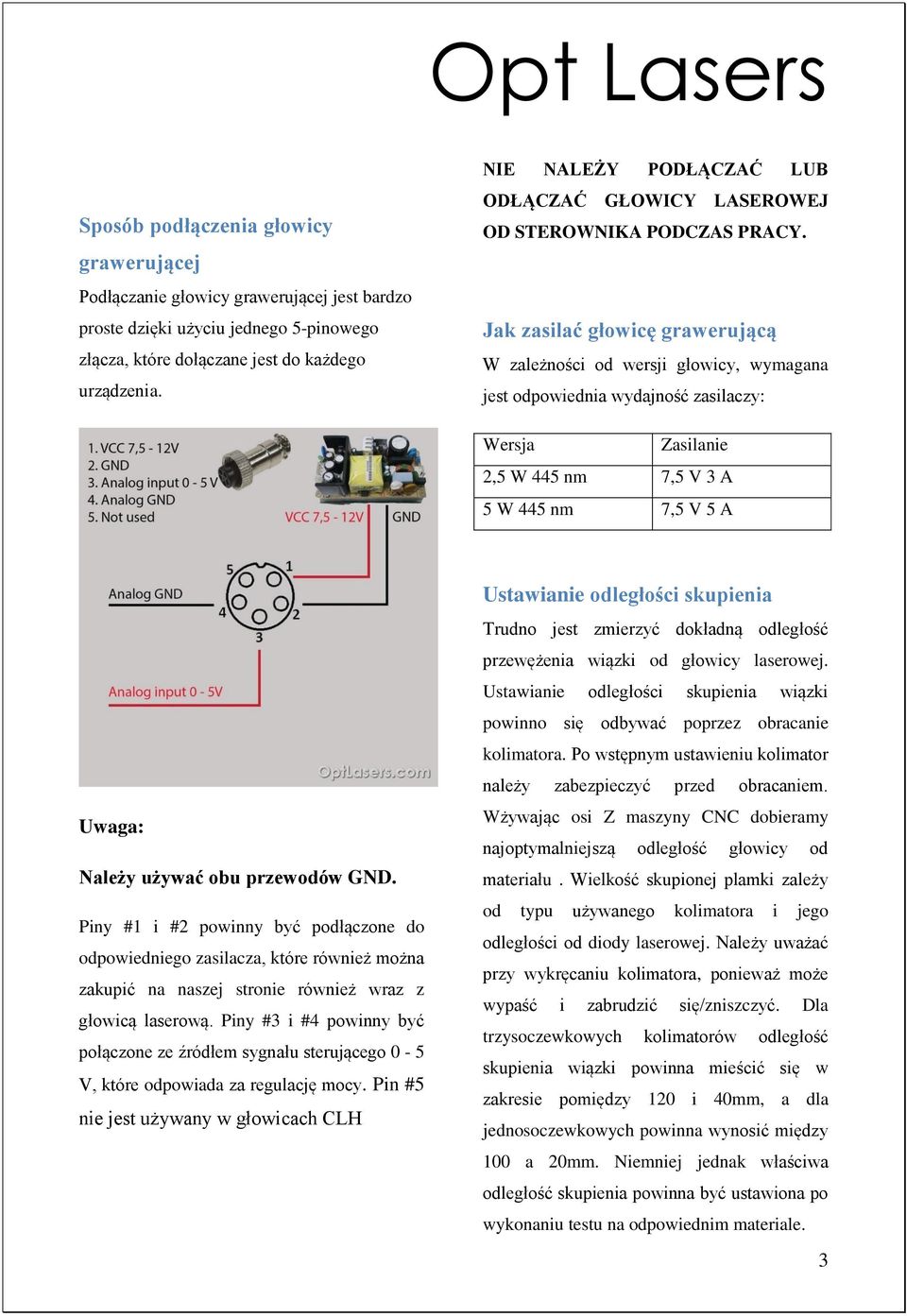

3 Sposób podłączenia głowicy grawerującej Podłączanie głowicy grawerującej jest bardzo proste dzięki użyciu jednego 5-pinowego złącza, które dołączane jest do każdego urządzenia. NIE NALEŻY PODŁĄCZAĆ LUB ODŁĄCZAĆ GŁOWICY LASEROWEJ OD STEROWNIKA PODCZAS PRACY. Jak zasilać głowicę grawerującą W zależności od wersji głowicy, wymagana jest odpowiednia wydajność zasilaczy: Wersja Zasilanie 2,5 W 445 nm 7,5 V 3 A 5 W 445 nm 7,5 V 5 A Uwaga: Należy używać obu przewodów GND. Piny #1 i #2 powinny być podłączone do odpowiedniego zasilacza, które również można zakupić na naszej stronie również wraz z głowicą laserową. Piny #3 i #4 powinny być połączone ze źródłem sygnału sterującego 0-5 V, które odpowiada za regulację mocy. Pin #5 nie jest używany w głowicach CLH Ustawianie odległości skupienia Trudno jest zmierzyć dokładną odległość przewężenia wiązki od głowicy laserowej. Ustawianie odległości skupienia wiązki powinno się odbywać poprzez obracanie kolimatora. Po wstępnym ustawieniu kolimator należy zabezpieczyć przed obracaniem. Wżywając osi Z maszyny CNC dobieramy najoptymalniejszą odległość głowicy od materiału. Wielkość skupionej plamki zależy od typu używanego kolimatora i jego odległości od diody laserowej. Należy uważać przy wykręcaniu kolimatora, ponieważ może wypaść i zabrudzić się/zniszczyć. Dla trzysoczewkowych kolimatorów odległość skupienia wiązki powinna mieścić się w zakresie pomiędzy 120 i 40mm, a dla jednosoczewkowych powinna wynosić między 100 a 20mm. Niemniej jednak właściwa odległość skupienia powinna być ustawiona po wykonaniu testu na odpowiednim materiale. 3

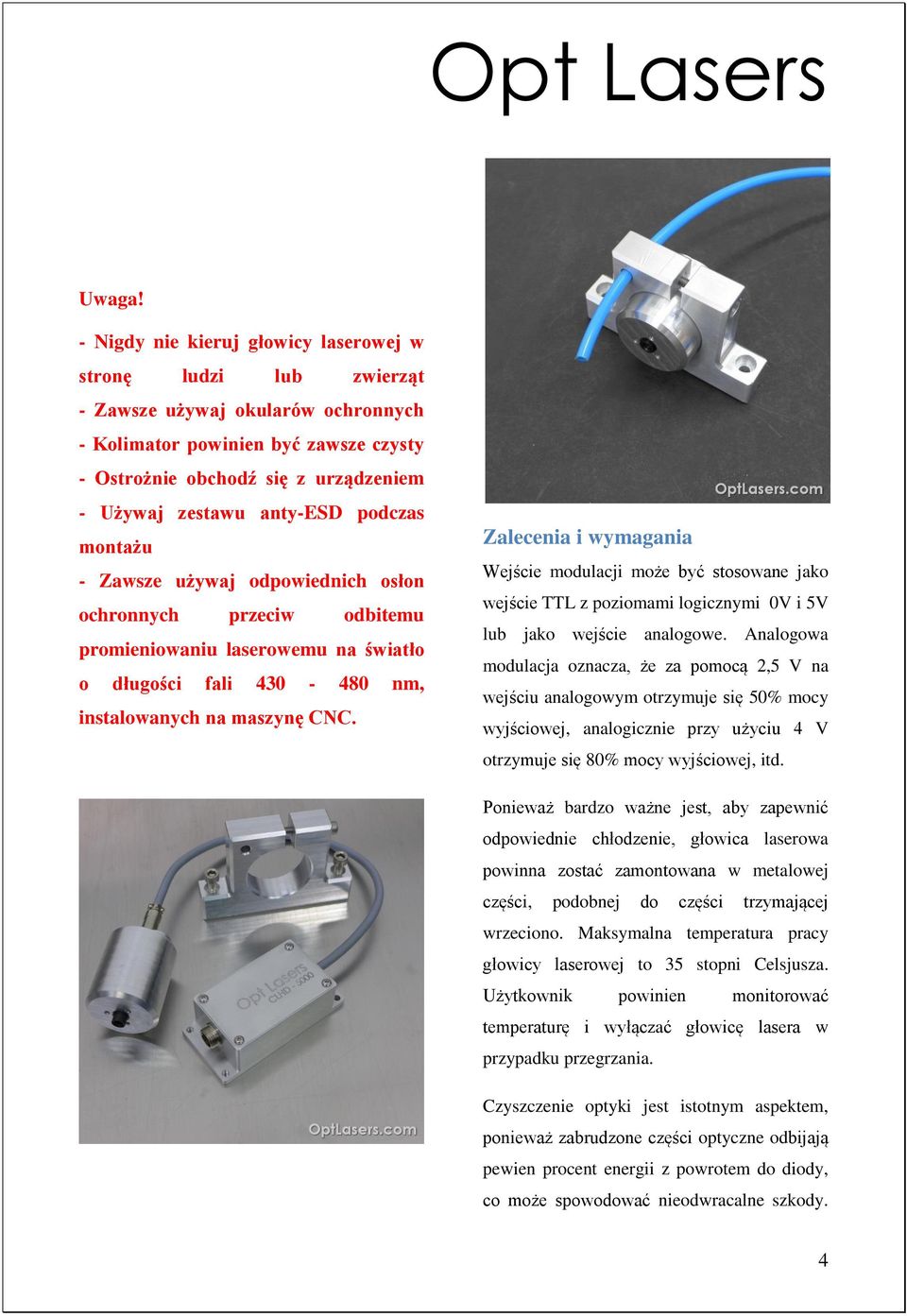

4 Uwaga! - Nigdy nie kieruj głowicy laserowej w stronę ludzi lub zwierząt - Zawsze używaj okularów ochronnych - Kolimator powinien być zawsze czysty - Ostrożnie obchodź się z urządzeniem - Używaj zestawu anty-esd podczas montażu - Zawsze używaj odpowiednich osłon ochronnych przeciw odbitemu promieniowaniu laserowemu na światło o długości fali nm, instalowanych na maszynę CNC. Zalecenia i wymagania Wejście modulacji może być stosowane jako wejście TTL z poziomami logicznymi 0V i 5V lub jako wejście analogowe. Analogowa modulacja oznacza, że za pomocą 2,5 V na wejściu analogowym otrzymuje się 50% mocy wyjściowej, analogicznie przy użyciu 4 V otrzymuje się 80% mocy wyjściowej, itd. Ponieważ bardzo ważne jest, aby zapewnić odpowiednie chłodzenie, głowica laserowa powinna zostać zamontowana w metalowej części, podobnej do części trzymającej wrzeciono. Maksymalna temperatura pracy głowicy laserowej to 35 stopni Celsjusza. Użytkownik powinien monitorować temperaturę i wyłączać głowicę lasera w przypadku przegrzania. Czyszczenie optyki jest istotnym aspektem, ponieważ zabrudzone części optyczne odbijają pewien procent energii z powrotem do diody, co może spowodować nieodwracalne szkody. 4

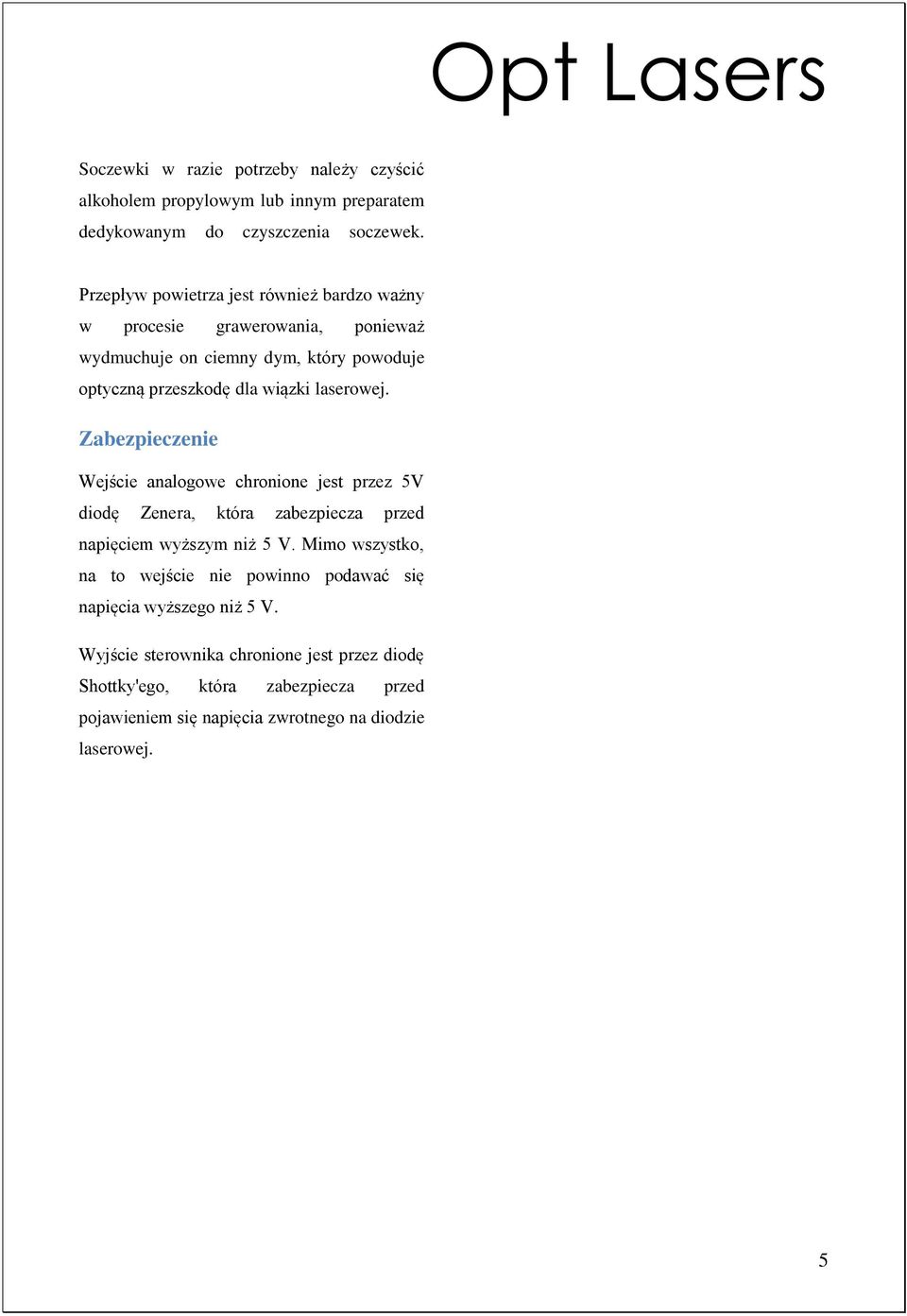

5 Soczewki w razie potrzeby należy czyścić alkoholem propylowym lub innym preparatem dedykowanym do czyszczenia soczewek. Przepływ powietrza jest również bardzo ważny w procesie grawerowania, ponieważ wydmuchuje on ciemny dym, który powoduje optyczną przeszkodę dla wiązki laserowej. Zabezpieczenie Wejście analogowe chronione jest przez 5V diodę Zenera, która zabezpiecza przed napięciem wyższym niż 5 V. Mimo wszystko, na to wejście nie powinno podawać się napięcia wyższego niż 5 V. Wyjście sterownika chronione jest przez diodę Shottky'ego, która zabezpiecza przed pojawieniem się napięcia zwrotnego na diodzie laserowej. 5

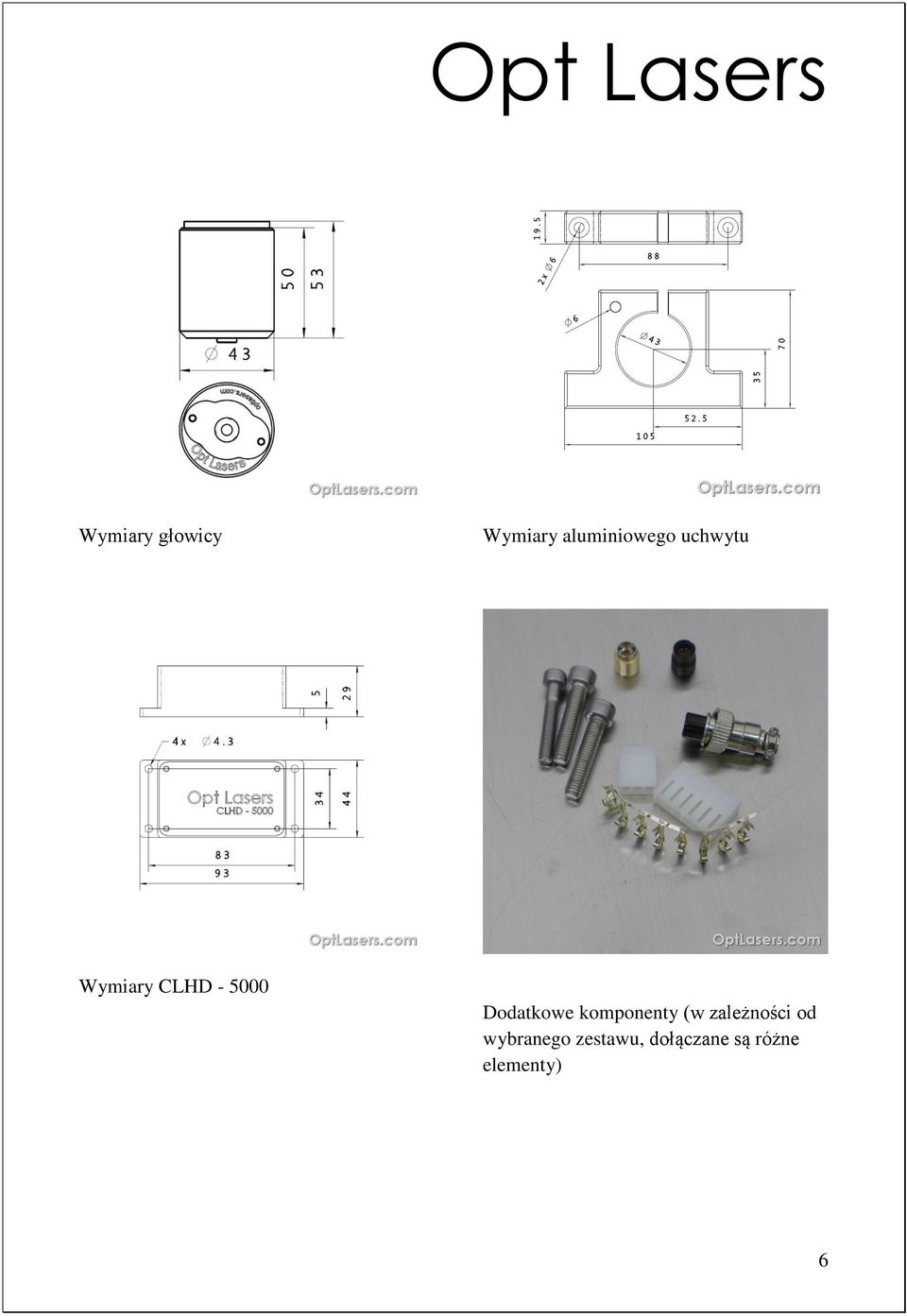

6 Wymiary głowicy Wymiary aluminiowego uchwytu Wymiary CLHD Dodatkowe komponenty (w zależności od wybranego zestawu, dołączane są różne elementy) 6

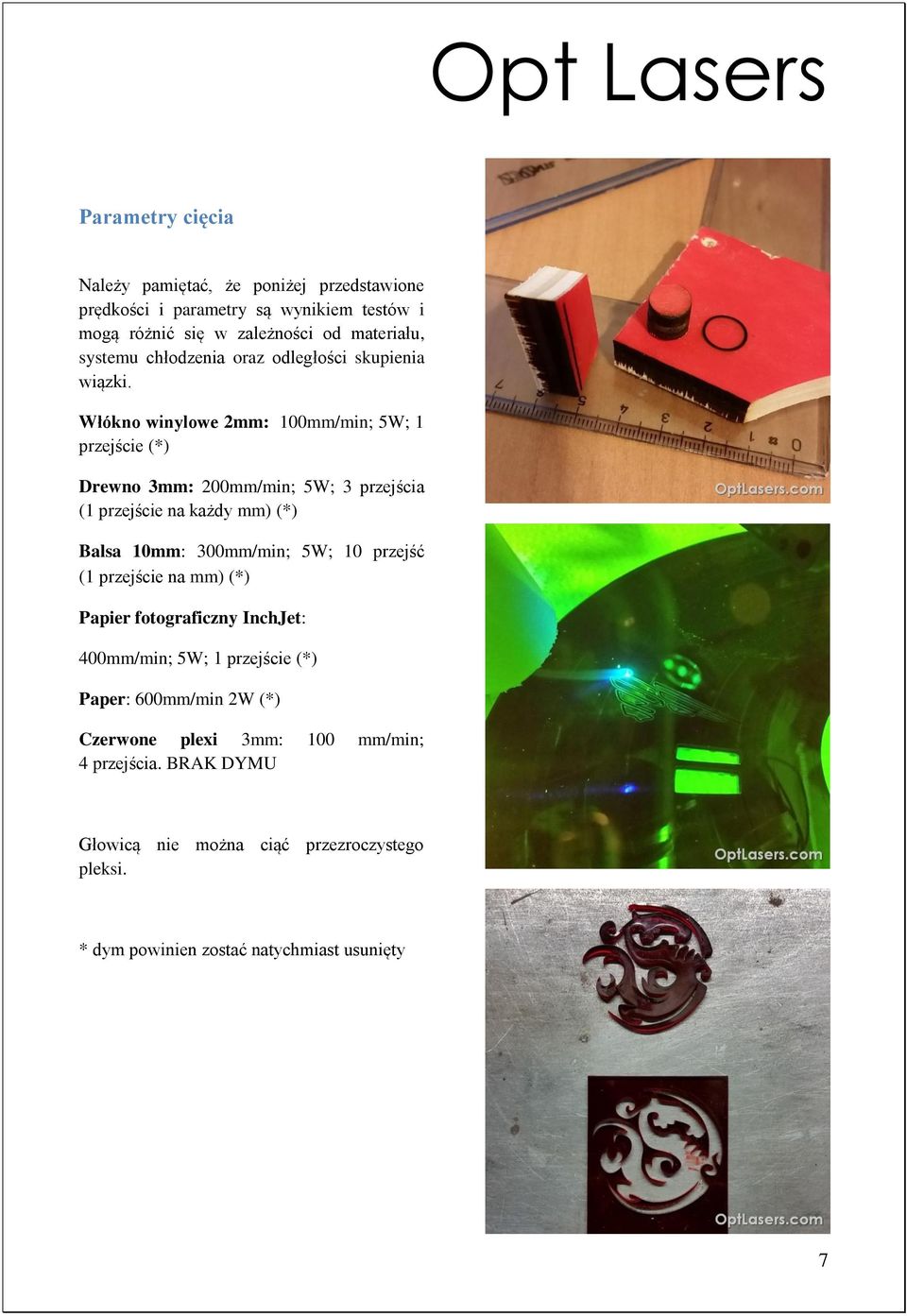

7 Parametry cięcia Należy pamiętać, że poniżej przedstawione prędkości i parametry są wynikiem testów i mogą różnić się w zależności od materiału, systemu chłodzenia oraz odległości skupienia wiązki. Włókno winylowe 2mm: 100mm/min; 5W; 1 przejście (*) Drewno 3mm: 200mm/min; 5W; 3 przejścia (1 przejście na każdy mm) (*) Balsa 10mm: 300mm/min; 5W; 10 przejść (1 przejście na mm) (*) Papier fotograficzny InchJet: 400mm/min; 5W; 1 przejście (*) Paper: 600mm/min 2W (*) Czerwone plexi 3mm: 100 mm/min; 4 przejścia. BRAK DYMU Głowicą nie można ciąć przezroczystego pleksi. * dym powinien zostać natychmiast usunięty 7
