1 new series of led cob

2

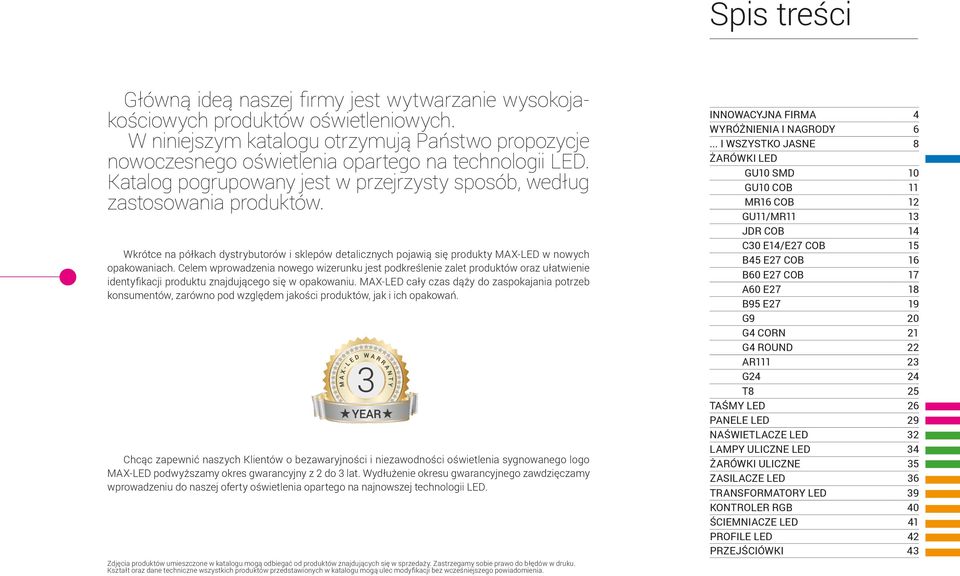

3 Spis treści Główną ideą naszej firmy jest wytwarzanie wysokojakościowych produktów oświetleniowych. W niniejszym katalogu otrzymują Państwo propozycje nowoczesnego oświetlenia opartego na technologii LED. Katalog pogrupowany jest w przejrzysty sposób, według zastosowania produktów. Wkrótce na półkach dystrybutorów i sklepów detalicznych pojawią się produkty MAX-LED w nowych opakowaniach. Celem wprowadzenia nowego wizerunku jest podkreślenie zalet produktów oraz ułatwienie identyfikacji produktu znajdującego się w opakowaniu. MAX-LED cały czas dąży do zaspokajania potrzeb konsumentów, zarówno pod względem jakości produktów, jak i ich opakowań. Chcąc zapewnić naszych Klientów o bezawaryjności i niezawodności oświetlenia sygnowanego logo MAX-LED podwyższamy okres gwarancyjny z 2 do 3 lat. Wydłużenie okresu gwarancyjnego zawdzięczamy wprowadzeniu do naszej oferty oświetlenia opartego na najnowszej technologii LED. Zdjęcia produktów umieszczone w katalogu mogą odbiegać od produktów znajdujących się w sprzedaży. Zastrzegamy sobie prawo do błędów w druku. Kształt oraz dane techniczne wszystkich produktów przedstawionych w katalogu mogą ulec modyfikacji bez wcześniejszego powiadomienia. INNOWACYJNA FIRMA 4 wyróżnienia i nagrody 6... i wszystko jasne 8 Żarówki LED GU10 SMD 10 GU10 COB 11 MR16 COB 12 GU11/MR11 13 JDR COB 14 C30 E14/E27 cob 15 B45 E27 COB 16 B60 E27 COB 17 A60 E27 18 B95 E27 19 G9 20 G4 CORN 21 G4 ROUND 22 AR G24 24 T8 25 Taśmy LED 26 Panele LED 29 Naświetlacze LED 32 Lampy uliczne LED 34 ŻARÓWKI ULICZNE 35 Zasilacze LED 36 Transformatory LED 39 Kontroler RGB 40 Ściemniacze LED 41 Profile LED 42 PRZEJŚCIÓWKI 43

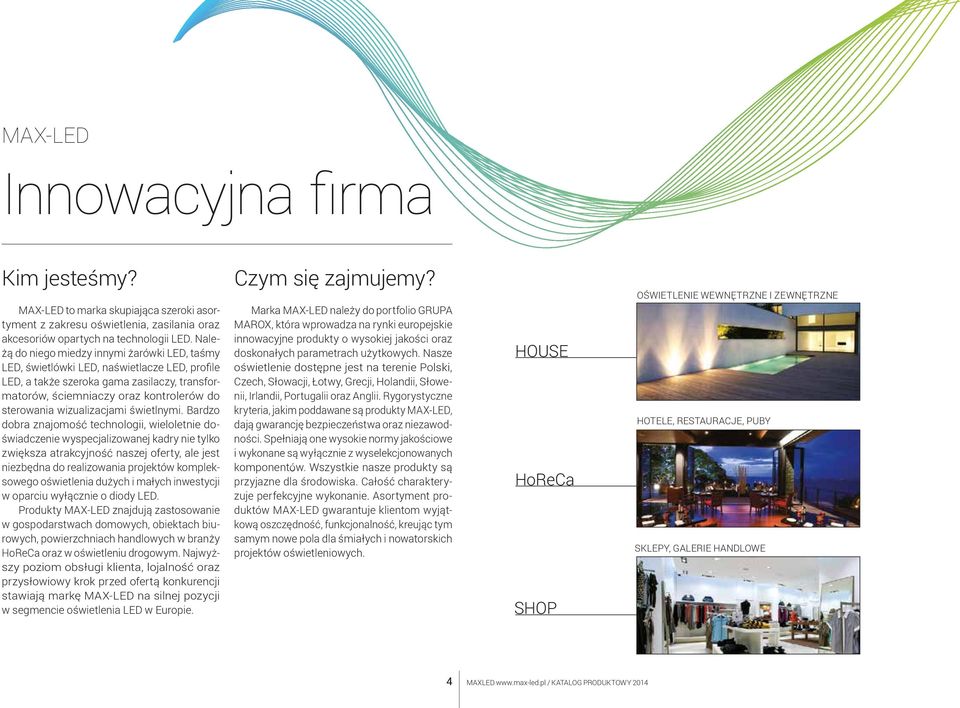

4 MAX-LED Innowacyjna firma Kim jesteśmy? MAX-LED to marka skupiająca szeroki asortyment z zakresu oświetlenia, zasilania oraz akcesoriów opartych na technologii LED. Należą do niego miedzy innymi żarówki LED, taśmy LED, świetlówki LED, naświetlacze LED, profile LED, a także szeroka gama zasilaczy, transformatorów, ściemniaczy oraz kontrolerów do sterowania wizualizacjami mi. Bardzo dobra znajomość technologii, wieloletnie doświadczenie wyspecjalizowanej kadry nie tylko zwiększa atrakcyjność naszej oferty, ale jest niezbędna do realizowania projektów kompleksowego oświetlenia dużych i małych inwestycji w oparciu wyłącznie o y LED. Produkty MAX-LED znajdują zastosowanie w gospodarstwach domowych, obiektach biurowych, powierzchniach handlowych w branży HoReCa oraz w oświetleniu drogowym. Najwyższy poziom obsługi klienta, lojalność oraz przysłowiowy krok przed ofertą konkurencji s t aw i a j ą m a r kę M A X- L E D n a s i l n e j p oz y c ji w segmencie oświetlenia LED w Europie. Czym się zajmujemy? Marka MAX-LED należy do portfolio GRUPA MAROX, która wprowadza na rynki europejskie innowacyjne produkty o wysokiej jakości oraz doskonałych parametrach użytkowych. Nasze oświetlenie dostępne jest na terenie Polski, Czech, Słowacji, Łotwy, Grecji, Holandii, Słowenii, Irlandii, Portugalii oraz Anglii. Rygorystyczne kryteria, jakim poddawane są produkty MAX-LED, dają gwarancję bezpieczeństwa oraz niezawodności. Spełniają one wysokie normy jakościowe i wykonane są wyłącznie z wyselekcjonowanych komponentów. Wszystkie nasze produkty są przyjazne dla środowiska. Całość charakteryzuje perfekcyjne wykonanie. Asortyment produktów MAX-LED gwarantuje klientom wyjątkową oszczędność, funkcjonalność, kreując tym samym nowe pola dla śmiałych i nowatorskich projektów oświetleniowych. HOUSE HoReCa SHOP Oświetlenie Wewnętrzne i Zewnętrzne HOTELE, RESTAURACJE, PUBY SKLEPY, GALERIE HANDLOWE 4 MAXLED / KATALOG PRODUKTOWY 2014

5 SALE KONFERENCYJNE, BIURA Certyfikaty OFFICE BUDYNKI UżYTECZNOśCI PUBLICZNEJ ULICE, STARÓWKI, TUNELE COMMERCIAL STREET Wszystkie produkty marki MAX-LED posiadają certyfikat RoHS oraz CE. RoHS to unijna dyrektywa Restriction of Hazardous Substances (2002/95/EC), z 27 stycznia 2003 roku, wprowadzona w życie 1 lipca 2006 roku. Oznaczenie CE umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE). Dyrektywy te dotyczą zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określają zagrożenia, które producent powinien wykryć i wyeliminować. Producent oznaczając swój wyrób znakiem CE deklaruje, że wyrób ten spełnia wymagania wszystkich odnoszących się do niego dyrektyw. Wszystkie produkty marki MAX-LED posiadają certyfikat RoHS oraz CE. C e r t y fi k a t R ze te l n o ś c i to i n n o w a c y j n e narzędzie Krajowego Rejestru Długów. Ideą certyfikatu jest propagowanie rzetelności płatniczej w obrocie gospodarczym, a także kreowanie pozytywnego wizerunku firm, które z niego korzystają. Jest to dokument wystawiany przedsiębiorstwom, które przystąpiły do programu Rzetelna Firma - korzystają z usług Krajowego Rejestru Długów i nie widnieją w nim jako dłużnicy. MAXLED / KATALOG PRODUKTOWY

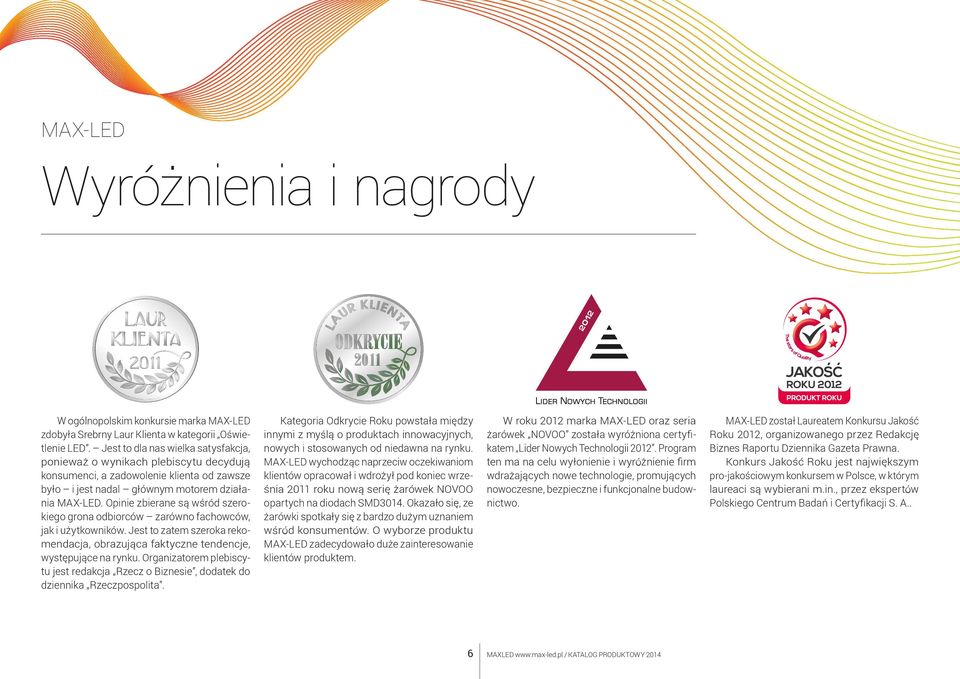

6 MAX-LED Wyróżnienia i nagrody W ogólnopolskim konkursie marka MAX-LED zdobyła Srebrny Laur Klienta w kategorii Oświetlenie LED. Jest to dla nas wielka satysfakcja, ponieważ o wynikach plebiscytu decydują konsumenci, a zadowolenie klienta od zawsze było i jest nadal głównym motorem działania MAX-LED. Opinie zbierane są wśród szerokiego grona odbiorców zarówno fachowców, jak i użytkowników. Jest to zatem szeroka rekomendacja, obrazująca faktyczne tendencje, występujące na rynku. Organizatorem plebiscytu jest redakcja Rzecz o Biznesie, dodatek do dziennika Rzeczpospolita. Kategoria Odkrycie Roku powstała między innymi z myślą o produktach innowacyjnych, nowych i stosowanych od niedawna na rynku. MAX-LED wychodząc naprzeciw oczekiwaniom klientów opracował i wdrożył pod koniec września 2011 roku nową serię żarówek NOVOO opartych na ach SMD3014. Okazało się, ze żarówki spotkały się z bardzo dużym uznaniem wśród konsumentów. O wyborze produktu MAX-LED zadecydowało duże zainteresowanie klientów produktem. W roku 2012 marka MAX-LED oraz seria żarówek NOVOO została wyróżniona certyfikatem Lider Nowych Technologii Program ten ma na celu wyłonienie i wyróżnienie firm wdrażających nowe technologie, promujących nowoczesne, bezpieczne i funkcjonalne budownictwo. MAX-LED został Laureatem Konkursu Jakość Roku 2012, organizowanego przez Redakcję Biznes Raportu Dziennika Gazeta Prawna. Konkurs Jakość Roku jest największym pro-jakościowym konkursem w Polsce, w którym laureaci są wybierani m.in., przez ekspertów Polskiego Centrum Badań i Certyfikacji S. A.. 6 MAXLED / KATALOG PRODUKTOWY 2014

7 Sponsoring Marka MAX-LED znalazła się w ścisłym finale III Edycji konkursu Młoda Marka Sukcesu J e g o c e l e m j e s t p r o m o c j a fi r m, k tó r e w ciągu ostatnich siedmiu lat potrafiły zbudować i rozwinąć dynamiczne, podziwiane rodzime marki. O wyborze zwycięzcy konkursu zadecyduje Rada Polskich Marek. Tworzą ją szefowie firm właścicieli najcenniejszych krajowych marek o uznanej już tradycji. Zwycięzcą w kategorii Mikroprzedsiębiorstwa została Grupa MAROX S.C. Roman Gawełek, Marcin Gawełek. Nagroda została przyznana za dynamiczny rozwój oraz profesjonalne podejście do biznesu. Podczas Gali Lider Biznesu Małopolski Zachodniej przyznana nam została także nagroda specjalna Starosty Oświęcimskiego Orzeł Biznesu 2013 Firmę wyróżniono za prowadzenie działalności gospodarczej w zakresie rozwoju energooszczędnych, nowoczesnych i przyjaznych środowisku naturalnemu technologii oświetlenia. Już drugi rok z rzędu Grupa MAROX sponsoruje klub hokejowy TH UNIA OŚWIĘCIM. Nasza firma chce angażować się w działania na rzecz społeczności lokalnej. Wybraliśmy sport, bo uważamy, że jest to dobra forma promocji. Zgodnie z umową nasze logo będzie widniało na bandach, tafli lodowej oraz strojach zawodników. MAXLED / KATALOG PRODUKTOWY

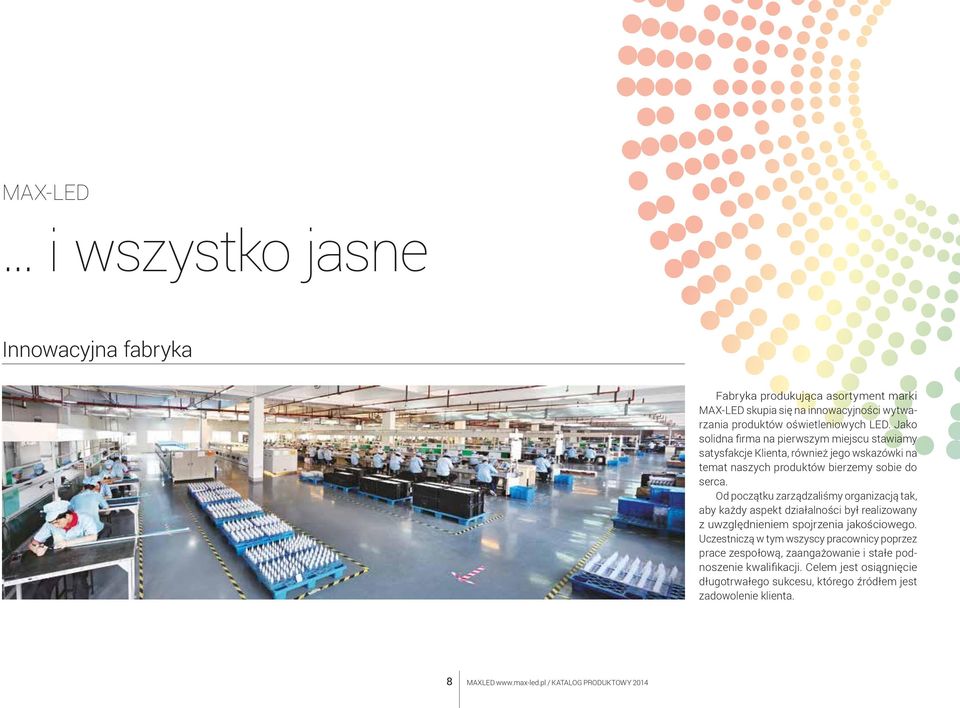

8 MAX-LED... i wszystko jasne Innowacyjna fabryka Fabryka produkująca asortyment marki MAX-LED skupia się na innowacyjności wytwarzania produktów oświetleniowych LED. Jako solidna firma na pierwszym miejscu stawiamy satysfakcje Klienta, również jego wskazówki na temat naszych produktów bierzemy sobie do serca. Od początku zarządzaliśmy organizacją tak, aby każdy aspekt działalności był realizowany z uwzględnieniem spojrzenia jakościowego. Uczestniczą w tym wszyscy pracownicy poprzez prace zespołową, zaangażowanie i stałe podnoszenie kwalifikacji. Celem jest osiągnięcie długotrwałego sukcesu, którego źródłem jest zadowolenie klienta. 8 MAXLED / KATALOG PRODUKTOWY 2014

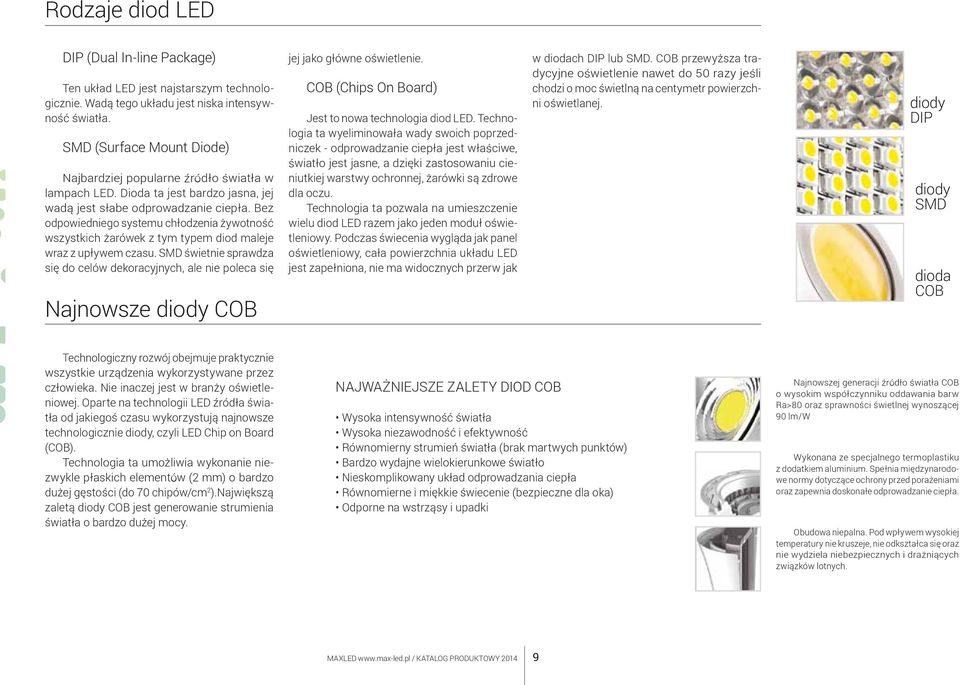

9 Rodzaje LED DIP (Dual In-line Package) Ten układ LED jest najstarszym technologicznie. Wadą tego układu jest niska intensywność światła. SMD (Surface Mount Diode) Najbardziej popularne źródło światła w lampach LED. Dioda ta jest bardzo jasna, jej wadą jest słabe odprowadzanie ciepła. Bez odpowiedniego systemu chłodzenia żywotność wszystkich żarówek z tym typem maleje wraz z upływem czasu. SMD świetnie sprawdza się do celów dekoracyjnych, ale nie poleca się Najnowsze y COB jej jako główne oświetlenie. COB (Chips On Board) Jest to nowa technologia LED. Technologia ta wyeliminowała wady swoich poprzedniczek - odprowadzanie ciepła jest właściwe, światło jest jasne, a dzięki zastosowaniu cieniutkiej warstwy ochronnej, żarówki są zdrowe dla oczu. Technologia ta pozwala na umieszczenie wielu LED razem jako jeden moduł oświetleniowy. Podczas wygląda jak panel oświetleniowy, cała powierzchnia układu LED jest zapełniona, nie ma widocznych przerw jak w ach DIP lub SMD. COB przewyższa tradycyjne oświetlenie nawet do 50 razy jeśli chodzi o moc świetlną na centymetr powierzchni oświetlanej. y DIP y SMD a COB Technologiczny rozwój obejmuje praktycznie wszystkie urządzenia wykorzystywane przez człowieka. Nie inaczej jest w branży oświetleniowej. Oparte na technologii LED źródła światła od jakiegoś czasu wykorzystują najnowsze technologicznie y, czyli LED Chip on Board (COB). Technologia ta umożliwia wykonanie niezwykle płaskich elementów (2 mm) o bardzo dużej gęstości (do 70 chipów/cm 2 ).Największą zaletą y COB jest generowanie strumienia światła o bardzo dużej mocy. Najważniejsze zalety cob Wysoka intensywność światła Wysoka niezawodność i efektywność Równomierny strumień światła (brak martwych punktów) Bardzo wydajne wielokierunkowe światło Nieskomplikowany układ odprowadzania ciepła Równomierne i miękkie świecenie (bezpieczne dla oka) Odporne na wstrząsy i upadki Najnowszej generacji źródło światła COB o wysokim u oddawania barw Ra>80 oraz sprawności świetlnej wynoszącej 90 /W W y ko n a n a ze s p e c j a l n e g o te r m o p l a s t i k u z dodatkiem aluminium. Spełnia międzynarodowe normy dotyczące ochrony przed porażeniami oraz zapewnia doskonałe odprowadzanie ciepła. Obudowa niepalna. Pod wpływem wysokiej temperatury nie kruszeje, nie odkształca się oraz nie wydziela niebezpiecznych i drażniących związków lotnych. MAXLED / KATALOG PRODUKTOWY

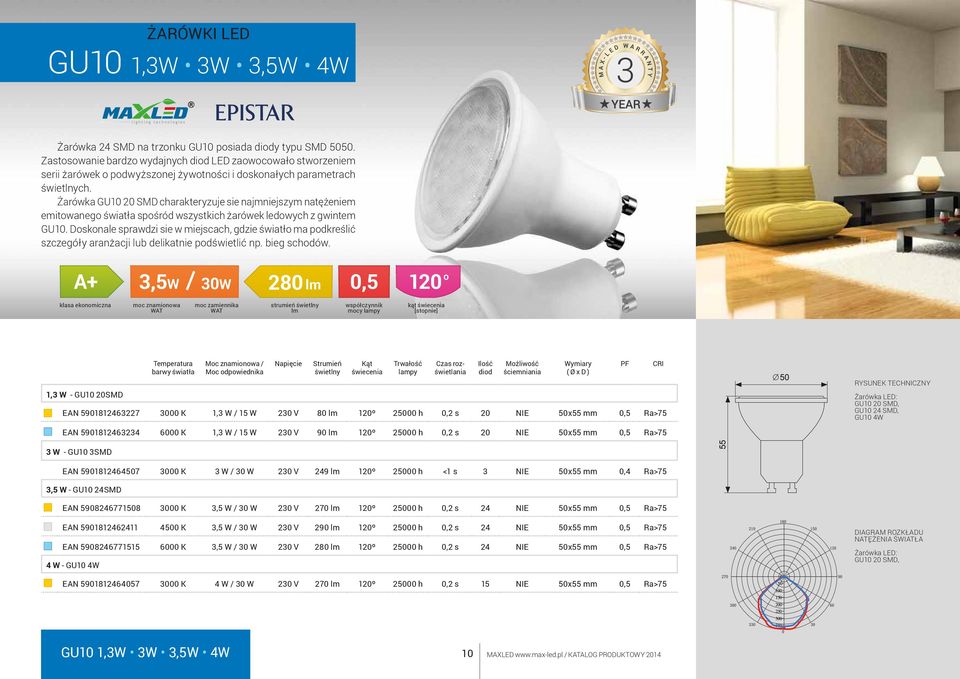

10 ŻARÓWKI LED GU10 1,3W 3W 3,5W 4W Żarówka 24 SMD na trzonku GU10 posiada y typu SMD Zastosowanie bardzo wydajnych LED zaowocowało stworzeniem serii żarówek o podwyższonej żywotności i doskonałych parametrach ch. Żarówka GU10 20 SMD charakteryzuje sie najmniejszym natężeniem emitowanego światła spośród wszystkich żarówek ledowych z gwintem GU10. Doskonale sprawdzi sie w miejscach, gdzie światło ma podkreślić szczegóły aranżacji lub delikatnie podświetlić np. bieg schodów. A+ 3,5W 30W 280 0,5 120 º moc zamiennika kąt 1,3 W - GU10 20SMD Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 1,3 W / 15 W 230 V º h 0,2 s 20 NIE 50x55 mm 0,5 Ra>75 EAN K 1,3 W / 15 W 230 V º h 0,2 s 20 NIE 50x55 mm 0,5 Ra>75 ( Ø x D ) GU10 20 SMD, GU10 24 SMD, GU10 4W 3 W - GU10 3SMD EAN K 3 W / 30 W 230 V º h <1 s 3 NIE 50x55 mm 0,4 Ra>75 3,5 W - GU10 24SMD EAN K 3,5 W / 30 W 230 V º h 0,2 s 24 NIE 50x55 mm 0,5 Ra>75 EAN K 3,5 W / 30 W 230 V º h 0,2 s 24 NIE 50x55 mm 0,5 Ra>75 EAN K 3,5 W / 30 W 230 V º h 0,2 s 24 NIE 50x55 mm 0,5 Ra>75 4 W - GU10 4W DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA GU10 20 SMD, EAN K 4 W / 30 W 230 V º h 0,2 s 15 NIE 50x55 mm 0,5 Ra>75 GU10 1,3W 3W 3,5W 4W 10 MAXLED / KATALOG PRODUKTOWY 2014

11 ŻARÓWKI LED GU10 COB 5W 7W 8W Seria żarówek GU10 oparta na najnowszej technologii COB. Technologia COB charakteryzuje się zwiększoną wydajnością świetlną oraz niskim poborem mocy. Modele 5W i 8W zastępują standardowe oświetlenie halogenowe o mocy 40 i 50 Watów. A+ 8W 50W 640 0,7 120 º moc zamiennika kąt GU10 5W COB, GU10 8W COB 5 W - GU10 5W COB Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 5 W / 40 W 230 V º h 0,2 s COB NIE 50x55,4 mm 0,7 Ra>80 ( Ø x D ) EAN K 5 W / 40 W 230 V º h 0,2 s COB TAK 50x55,4 mm 0,7 Ra>80 7 W - GU10 7W COB EAN K 7 W / 45 W 230 V º h <1s COB NIE 50x55 mm 0,5 Ra>80 8 W - GU10 8W COB EAN K 8 W / 50 W 230 V º h 0,2 s COB NIE 50x55,4 mm 0,7 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA GU10 8W COB EAN K 8 W / 50 W 230 V º h 0,2 s COB NIE 50x55,4 mm 0,7 Ra>80 EAN K 8 W / 50 W 230 V º h 0,2 s COB NIE 50x55,4 mm 0,7 Ra>80 MAXLED / KATALOG PRODUKTOWY GU10 COB 5W 7W 8W

12 ŻARÓWKI LED MR16 COB 4W Seria żarówek MR16 oparta na najnowszej technologii COB. Dzięki bliskości pojedynczych nie są one widoczne jako pojedyncze y, ale jako jednolity, bardzo mocny strumień światła. Model ten zastępuje standardowe oświetlenie halogenowe o mocy 30 Wattów. A+ 4W 30W 300 0,7 120 º moc zamiennika kąt 4 W / 12 V - MR16 4W COB Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 4 W / 30 W 12 V º h 0,2 s COB NIE 50x53,7 mm 0,7 Ra>80 ( Ø x D ) MR16 4W COB EAN K 4 W / 30 W 12 V º h 0,2 s COB NIE 50x53,7 mm 0,7 Ra>80 4 W / 230 V - MR16 4W COB EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 50x53,7 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 50x53,7 mm 0,7 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA MR16 4W COB C0 - C180 C90 - C270 MR16 COB 4W 12 MAXLED / KATALOG PRODUKTOWY 2014

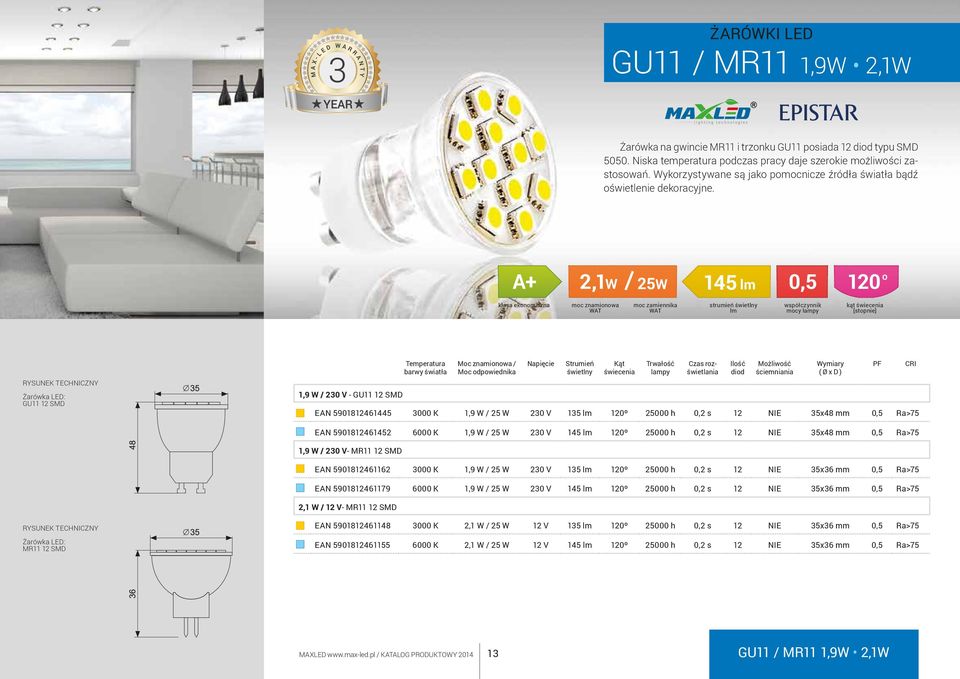

13 ŻARÓWKI LED GU11 / MR11 1,9W 2,1W Żarówka na gwincie MR11 i trzonku GU11 posiada 12 typu SMD Niska temperatura podczas pracy daje szerokie możliwości zastosowań. Wykorzystywane są jako pomocnicze źródła światła bądź oświetlenie dekoracyjne. A+ 2,1W 25W 145 0,5 120 º moc zamiennika kąt GU11 12 SMD 1,9 W / 230 V - GU11 12 SMD Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 1,9 W / 25 W 230 V º h 0,2 s 12 NIE 35x48 mm 0,5 Ra>75 ( Ø x D ) EAN K 1,9 W / 25 W 230 V º h 0,2 s 12 NIE 35x48 mm 0,5 Ra>75 1,9 W / 230 V- MR11 12 SMD EAN K 1,9 W / 25 W 230 V º h 0,2 s 12 NIE 35x36 mm 0,5 Ra>75 EAN K 1,9 W / 25 W 230 V º h 0,2 s 12 NIE 35x36 mm 0,5 Ra>75 2,1 W / 12 V- MR11 12 SMD MR11 12 SMD EAN K 2,1 W / 25 W 12 V º h 0,2 s 12 NIE 35x36 mm 0,5 Ra>75 EAN K 2,1 W / 25 W 12 V º h 0,2 s 12 NIE 35x36 mm 0,5 Ra>75 MAXLED / KATALOG PRODUKTOWY GU11 / MR11 1,9W 2,1W

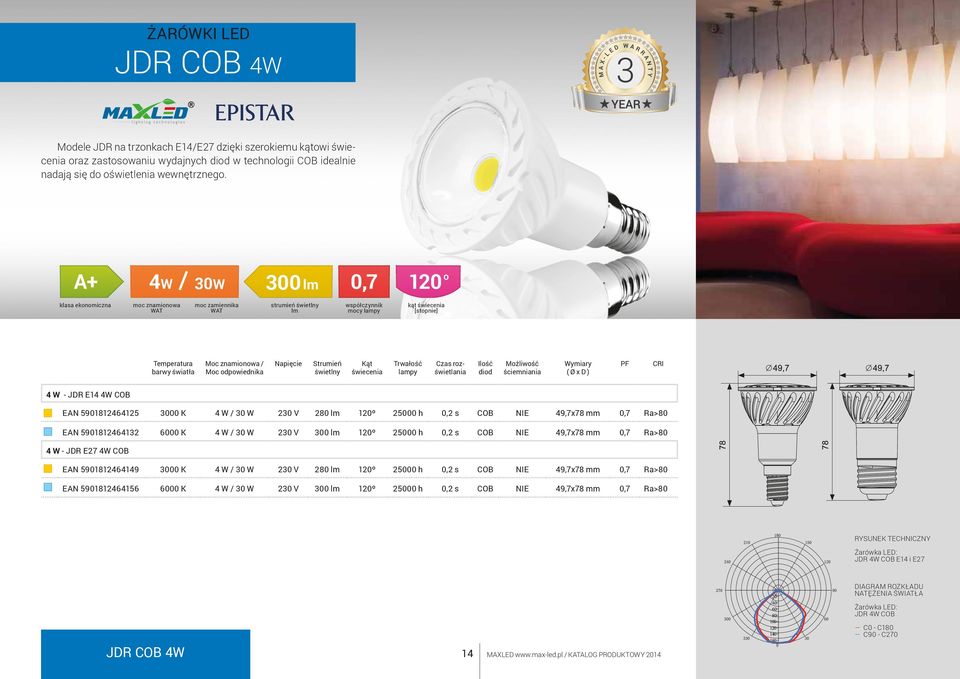

14 ŻARÓWKI LED JDR COB 4W Modele JDR na trzonkach E14/E27 dzięki szerokiemu kątowi oraz zastosowaniu wydajnych w technologii COB idealnie nadają się do oświetlenia wewnętrznego. A+ 4W 30W 300 0,7 120 º moc zamiennika kąt Moc znamionowa / Moc odpowiednika Możliwość ściemniania ( Ø x D ) 4 W - JDR E14 4W COB EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 49,7x78 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 49,7x78 mm 0,7 Ra>80 4 W - JDR E27 4W COB EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 49,7x78 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 49,7x78 mm 0,7 Ra>80 JDR 4W COB E14 i E27 JDR COB 4W 14 MAXLED / KATALOG PRODUKTOWY 2014 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA JDR 4W COB C0 - C180 C90 - C270

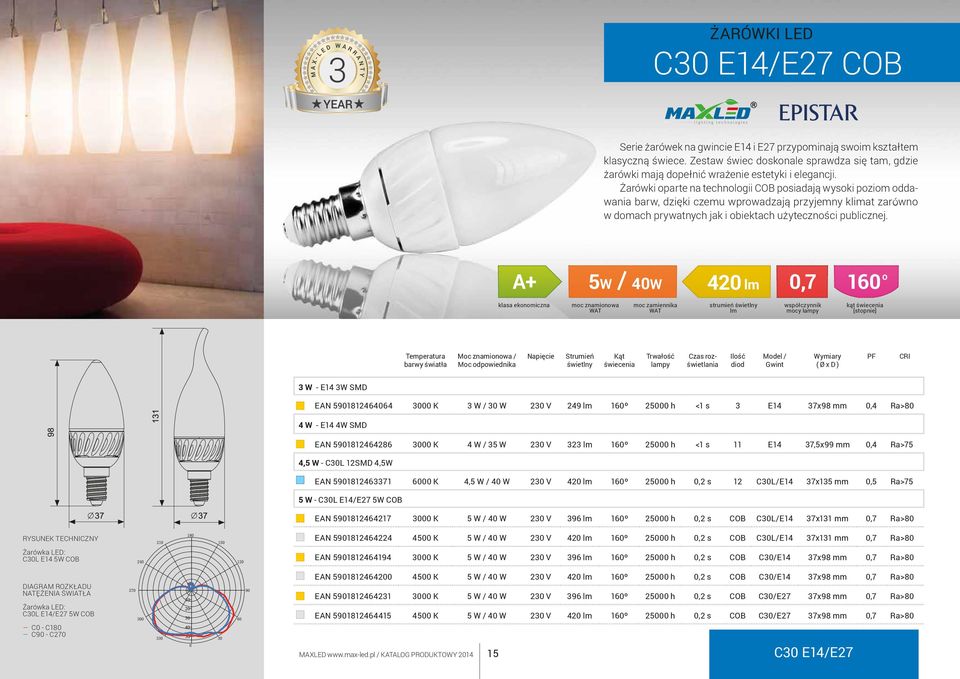

15 ŻARÓWKI LED C30 E14/E27 COB Serie żarówek na gwincie E14 i E27 przypominają swoim kształtem klasyczną świece. Zestaw świec doskonale sprawdza się tam, gdzie żarówki mają dopełnić wrażenie estetyki i elegancji. Żarówki oparte na technologii COB posiadają wysoki poziom oddawa n i a b a r w, dz i ę k i cze m u w p rowa dz aj ą p r z y j e m ny k li m at z a rów n o w domach prywatnych jak i obiektach użyteczności publicznej. A+ 5W 40W 420 0,7 160 º moc zamiennika kąt Moc znamionowa / Moc odpowiednika Model / Gwint ( Ø x D ) 3 W - E14 3W SMD EAN K 3 W / 30 W 230 V º h <1 s 3 E14 37x98 mm 0,4 Ra>80 4 W - E14 4W SMD EAN K 4 W / 35 W 230 V º h <1 s 11 E14 37,5x99 mm 0,4 Ra>75 4,5 W - C30L 12SMD 4,5W EAN K 4,5 W / 40 W 230 V º h 0,2 s 12 C30L/E14 37x135 mm 0,5 Ra>75 5 W - C30L E14/E27 5W COB EAN K 5 W / 40 W 230 V º h 0,2 s COB C30L/E14 37x131 mm 0,7 Ra>80 C30L E14 5W COB DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA C30L E14/E27 5W COB C0 - C180 C90 - C270 EAN K 5 W / 40 W 230 V º h 0,2 s COB C30L/E14 37x131 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V º h 0,2 s COB C30/E14 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V º h 0,2 s COB C30/E14 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V º h 0,2 s COB C30/E27 37x98 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V º h 0,2 s COB C30/E27 37x98 mm 0,7 Ra>80 MAXLED / KATALOG PRODUKTOWY c30 E14/E27

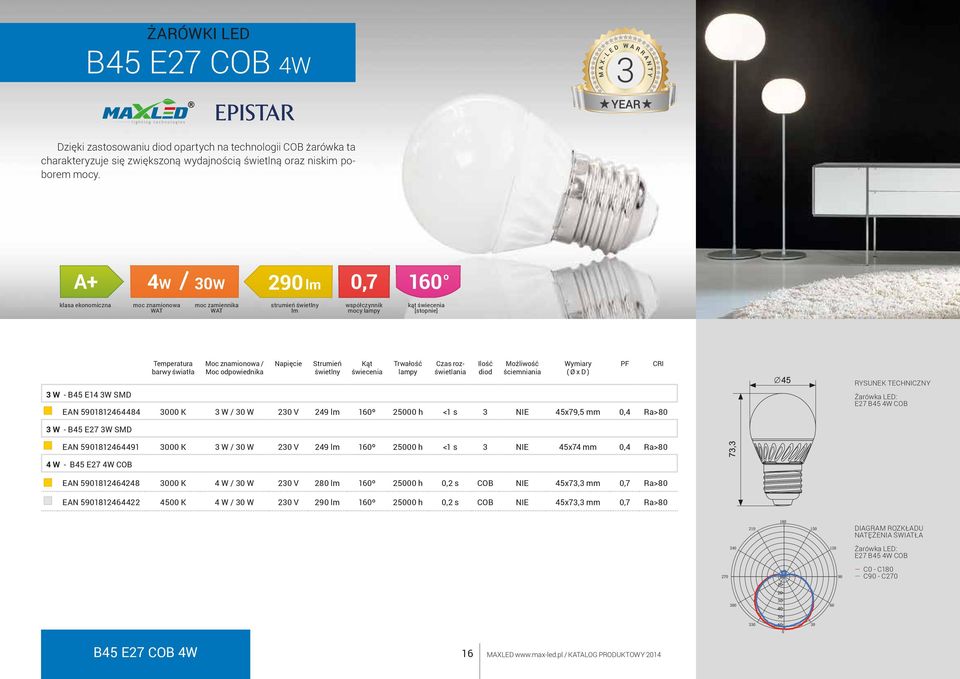

16 ŻARÓWKI LED B45 E27 COB 4W Dzięki zastosowaniu opartych na technologii COB żarówka ta charakteryzuje się zwiększoną wydajnością świetlną oraz niskim poborem mocy. A+ 4W 30W 290 0,7 160 º moc zamiennika kąt 3 W - B45 E14 3W SMD Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 3 W / 30 W 230 V º h <1 s 3 NIE 45x79,5 mm 0,4 Ra>80 ( Ø x D ) E27 B45 4W COB 3 W - B45 E27 3W SMD EAN K 3 W / 30 W 230 V º h <1 s 3 NIE 45x74 mm 0,4 Ra>80 4 W - B45 E27 4W COB EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 45x73,3 mm 0,7 Ra>80 EAN K 4 W / 30 W 230 V º h 0,2 s COB NIE 45x73,3 mm 0,7 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA E27 B45 4W COB C0 - C180 C90 - C270 B45 E27 COB 4W 16 MAXLED / KATALOG PRODUKTOWY 2014

17 ŻARÓWKI LED B60 E27 COB 5W Dzięki zastosowaniu opartych na technologii COB żarówka ta charakteryzuje się zwiększoną wydajnością świetlną oraz niskim poborem mocy. Doskonale nadaje się jako zamiennik tradycyjnej żarówki na gwincie E27. A+ 5W 40W 445 0,7 160 º moc zamiennika kąt E27 B60 5W COB 5 W - B60 E27 5W COB Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 5 W / 40 W 230 V º h 0,2 s COB NIE 60,5x94 mm 0,7 Ra>80 ( Ø x D ) EAN K 5 W / 40 W 230 V º h 0,2 s COB NIE 60,5x94 mm 0,7 Ra>80 EAN K 5 W / 40 W 230 V º h 0,2 s COB NIE 60,5x94 mm 0,7 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA E27 B60 5W COB C0 - C180 C90 - C270 MAXLED / KATALOG PRODUKTOWY B60 E27 COB 5W

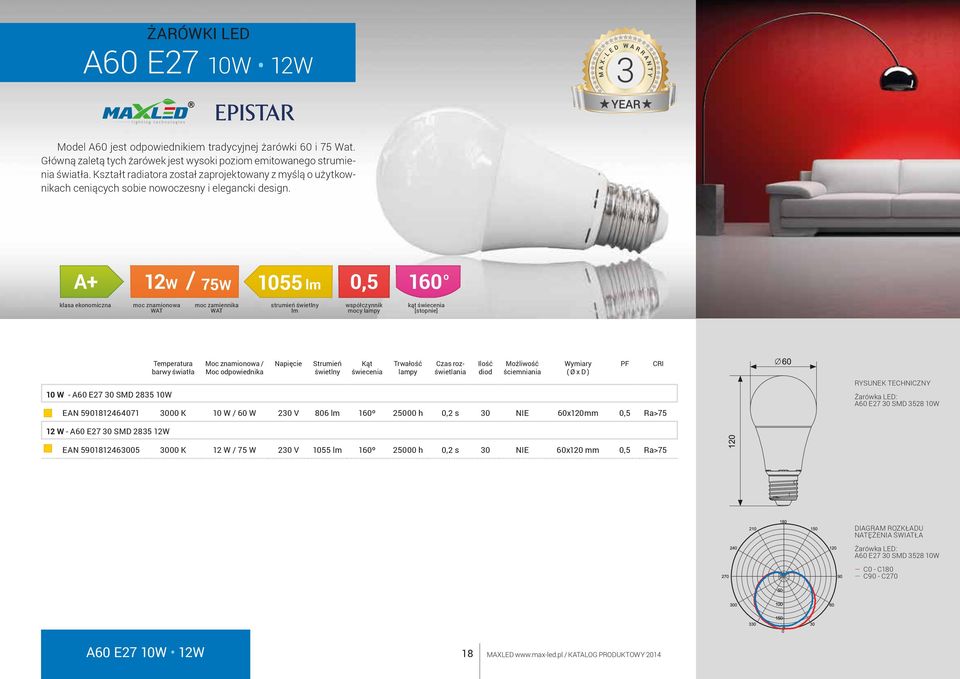

18 ŻARÓWKI LED A60 E27 10W 12W Model A60 jest odpowiednikiem tradycyjnej żarówki 60 i 75 Wat. Główną zaletą tych żarówek jest wysoki poziom emitowanego strumienia światła. Kształt radiatora został zaprojektowany z myślą o użytkownikach ceniących sobie nowoczesny i elegancki design. A+ 12W 75W ,5 160 º moc zamiennika kąt 10 W - A60 E27 30 SMD W Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 10 W / 60 W 230 V º h 0,2 s 30 NIE 60x120mm 0,5 Ra>75 ( Ø x D ) A60 E27 30 SMD W 12 W - A60 E27 30 SMD W EAN K 12 W / 75 W 230 V º h 0,2 s 30 NIE 60x120 mm 0,5 Ra>75 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA A60 E27 30 SMD W C0 - C180 C90 - C270 A60 E27 10W 12W 18 MAXLED / KATALOG PRODUKTOWY 2014

19 ŻARÓWKI LED B95 E27 18W Model B95 jest odpowiednikiem tradycyjnej żarówki 100 Wat. Główną zaletą tej żarówki jest wysoki poziom emitowanego strumienia światła, aż 1521 lumenów. A+ 18W 100W ,5 160 º moc zamiennika kąt B95 E27 40 SMD 18W 18 W - B95 E27 40 SMD 18W Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 18 W / 100 W 230 V º h 0,2 s 40 NIE 95x155 mm 0,5 Ra>75 ( Ø x D ) DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA B95 E27 40 SMD 18W C0 - C180 C90 - C270 MAXLED / KATALOG PRODUKTOWY B95 E27 18W

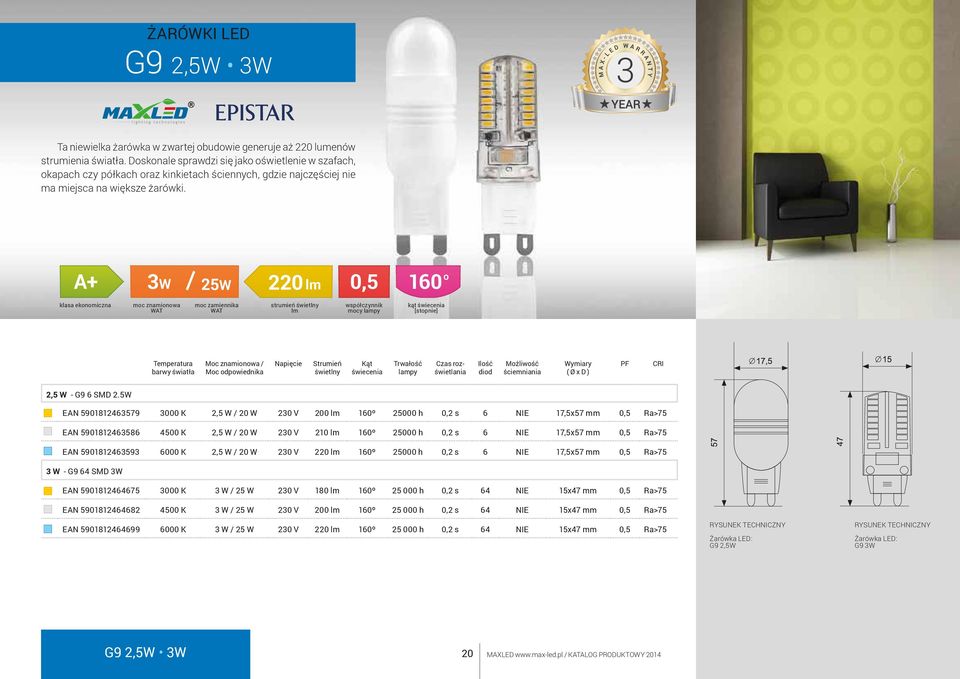

20 ŻARÓWKI LED G9 2,5W 3W Ta niewielka żarówka w zwartej obudowie generuje aż 220 lumenów strumienia światła. Doskonale sprawdzi się jako oświetlenie w szafach, okapach czy półkach oraz kinkietach ściennych, gdzie najczęściej nie ma miejsca na większe żarówki. A+ 3W 220 0,5 160 º 25W moc zamiennika kąt Moc znamionowa / Moc odpowiednika Możliwość ściemniania ( Ø x D ) 2,5 W - G9 6 SMD 2.5W EAN K 2,5 W / 20 W 230 V º h 0,2 s 6 NIE 17,5x57 mm 0,5 Ra>75 EAN K 2,5 W / 20 W 230 V º h 0,2 s 6 NIE 17,5x57 mm 0,5 Ra>75 EAN K 2,5 W / 20 W 230 V º h 0,2 s 6 NIE 17,5x57 mm 0,5 Ra>75 3 W - G9 64 SMD 3W EAN K 3 W / 25 W 230 V º h 0,2 s 64 NIE 15x47 mm 0,5 Ra>75 EAN K 3 W / 25 W 230 V º h 0,2 s 64 NIE 15x47 mm 0,5 Ra>75 EAN K 3 W / 25 W 230 V º h 0,2 s 64 NIE 15x47 mm 0,5 Ra>75 G9 2,5W G9 3W G9 2,5W 3W 20 MAXLED / KATALOG PRODUKTOWY 2014

21 ŻARÓWKI LED G4 CORN 1,5W 3,3W 3W G4 to niewielka żarówka w silikonowej obudowie na trzonku G4 posiada y typu SMD. Niska wydzielana temperatura podczas pracy tej żarówki daje szerokie możliwości zastosowań dla tego modelu. Najczęściej wykorzystywane są jako pomocnicze źródła światła bądź oświetlenie dekoracyjne przy tworzeniu akcentów ch, również doskonale sprawdzają się jako oświetlenie w szafach, okapach czy półkach. A+ 3,3W 30W 220 0,5 260 º moc zamiennika kąt Moc znamionowa / Moc odpowiednika Możliwość ściemniania ( Ø x D ) G4 CORN 3,3W G4 CORN 3W 1,5 W - G4 24 SMD EAN K 1,5 W / 15 W 12 V º h 0,2 s 24 NIE 10x34 mm 0,5 Ra>75 EAN K 1,5 W / 15 W 12 V º h 0,2 s 24 NIE 10x34 mm 0,5 Ra>75 3,3 W - G4 18 SMD EAN K 3,3 W / 30 W 12 V º h 0,2 s 18 NIE 17x41 mm 0,5 Ra>75 EAN K 3,3 W / 30 W 12 V º h 0,2 s 18 NIE 17x41 mm 0,5 Ra>75 3 W - G4 75 SMD EAN K 3 W / 30 W 12 V º h 0,2 s 75 NIE 12x36,5 mm 0,5 Ra>75 EAN K 3 W / 30 W 12 V º h 0,2 s 75 NIE 12x36,5 mm 0,5 Ra>75 MAXLED / KATALOG PRODUKTOWY g4 corn 1,5W 3,3W 3W

22 ŻARÓWKI LED G4 ROUND 2W Żarówka na trzonku G4 posiada 12 typu SMD Niska temperatura podczas pracy daje szerokie możliwości zastosowań. Wykorzystywane są jako pomocnicze źródła światła w oprawach meblowych i zabudowach kuchennych. A+ 2W 15W 160 0,5 120 º moc zamiennika kąt 2 W / 12 V - G4 12 SMD 12V ROUND Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 2 W / 15 W 12 V º h 0,2 s 12 NIE 20x31,5 mm 0,5 Ra>80 ( Ø x D ) G4 ROUND EAN K 2 W / 15 W 12 V º h 0,2 s 12 NIE 20x31,5 mm 0,5 Ra>80 G4 ROUND 2W 22 MAXLED / KATALOG PRODUKTOWY 2014

23 ŻARÓWKI LED AR111 COB 10W Lampy LED w obudowie AR111 dedykowane są do oświetlenia dużych przestrzeni publicznych takich jak sklepy, galerie handlowe i kawiarnie. Ich zastosowanie wydatnie przyczynia się do zmniejszenia kosztów utrzymania lokalu dzięki kilkukrotnie mniejszym poborze energii oraz braku nagrzewania powierzchni oświetlanych. AR111 COB pracują tylko z transformatorami elektronicznymi. A+ 10W 50W 620 0,7 38 º moc zamiennika kąt AR111 COB 10 W / 12 V - AR111 COB 10W Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 10 W / 50 W 12 V º h 0,2 s COB NIE 111x63 mm 0,7 Ra>80 ( Ø x D ) DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA AR111 COB C0 - C135 MAXLED / KATALOG PRODUKTOWY AR111 cob 10W

24 ŻARÓWKI LED G24 8W Pierwszy na rynku tak doskonały zamiennik kompaktowej świetlówki z trzonkiem G24. Żarówka G24 68SMD (w porównaniu z świetlówką kompaktową) zużywa nawet 50% mniej energii elektrycznej, emituje światło bardziej zbliżone do naturalnego a jej żywotność jest nawet pięciokrotnie dłuższa. A+ 8W 20W 740 0,5 360 º moc zamiennika kąt 8 W - G24 68 SMD 8W Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 8 W / 20 W AC V º h 0,2 s 68 NIE 45x165 mm 0,5 Ra>80 ( Ø x D ) G24 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA G24 C0 - C ,3 G24 8W 24 MAXLED / KATALOG PRODUKTOWY 2014

25 ŚWIETLÓWKI LED T8 9W 18W 23W 120 Świetlówki MAX-LED emitują jednorodne światło w pełnym widzialnym spektrum nie wpływając negatywnie na samopoczucie. Nie wymagają stosowania zapłonników, stateczników ani żadnych zewnętrznych elementów. Znajduje zastosowanie w biurach, obiektach handlowych oraz parkingach podziemnych. A+ 23W 58W ,9 120 º moc zamiennika kąt Świetlówki LED: T8 9 W - T8 G13 48 SMD 60 cm Moc znamionowa / Moc odpowiednika Możliwość ściemniania EAN K 9 W / 18 W 230 V º h 0,2 s 48 NIE 27x600 mm 0,9 Ra>80 ( Ø x D ) EAN K 9 W / 18 W 230 V º h 0,2 s 48 NIE 27x600 mm 0,9 Ra>80 SCHEMAT PODŁĄCZENIA EAN K 9 W / 18 W 230 V º h 0,2 s 48 NIE 27x600 mm 0,9 Ra>80 18 W - T8 G13 96 SMD 120 cm EAN K 18 W / 36 W 230 V º h 0,2 s 96 NIE 27x1200 mm 0,9 Ra>80 EAN K 18 W / 36 W 230 V º h 0,2 s 96 NIE 27x1200 mm 0,9 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA Świetlówki LED: T8 C0 - C180 C30 - C210 C60 - C240 C90 - C270 EAN K 18 W / 36 W 230 V º h 0,2 s 96 NIE 27x1200 mm 0,9 Ra>80 23 W - T8 G SMD 150 cm EAN K 23 W / 58 W 230 V º h 0,2 s 120 NIE 27x1500 mm 0,9 Ra>80 EAN K 23 W / 58 W 230 V º h 0,2 s 120 NIE 27x1500 mm 0,9 Ra>80 EAN K 23 W / 58 W 230 V º h 0,2 s 120 NIE 27x1500 mm 0,9 Ra>80 MAXLED / KATALOG PRODUKTOWY T8 9W 18W 23W

26 TAŚMY LED 150, SMD Różnorodność mocy, odmian kolorystycznych i rodzajów daje nieskończone możliwości zastosowań. Taśma idealnie sprawdza się do tworzenia animacji oświetleniowych oraz w reklamie. A+ 7,2W ; 14,4W * 0,7 120 º kąt 7,2 W SMD Wodoodporność Moc znamionowa Możliwość skracania EAN K IP20 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 ( D x S ) Możliwość skracania taśm led SMD; SMD EAN K IP54 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 EAN K IP20 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 EAN K IP54 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 14,4 W SMD EAN K IP20 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN K IP54 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN K IP20 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 07 Ra>75 EAN K IP54 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 linie cięcia linie cięcia * ilość na ę ** na 5 metrach linie cięcia linie cięcia 150, SMD 26 MAXLED / KATALOG PRODUKTOWY 2014

27 TAŚMY LED 300, SMD Różnorodność mocy, odmian kolorystycznych i rodzajów daje nieskończone możliwości zastosowań. Taśma idealnie sprawdza się do tworzenia animacji oświetleniowych oraz w reklamie. A+ 4,8W ; 9,6W 5-6 * 0,5 120 º kąt Możliwość skracania taśm led SMD; SMD 4,8 W SMD Wodoodporność Moc znamionowa Możliwość skracania EAN K IP20 4,8 W 12 V 5-6 * 120º h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 ( D x S ) linie cięcia linie cięcia EAN K IP54 4,8 W 12 V 5-6 * 120º h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 EAN K IP20 4,8 W 12 V 5-6 * 120º h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 EAN K IP54 4,8 W 12 V 5-6 * 120º h 50 mm 300** 5 m x 8 mm 0,5 Ra>75 9,6 W SMD EAN K IP20 9,6 W 12 V 5-6 * 120º h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP54 9,6 W 12 V 5-6 * 120º h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP20 9,6 W 12 V 5-6 * 120º h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 EAN K IP54 9,6 W 12 V 5-6 * 120º h 25 mm 600** 5 m x 10 mm 0,5 Ra>75 linie cięcia linie cięcia * ilość na ę ** na 5 metrach MAXLED / KATALOG PRODUKTOWY , SMD

28 TAŚMY LED RGB 150, 300 SMD Taśmy RGB to rozwiązanie gwarantujące niekonwencjonalne efekty oświetlenia. Przy współpracy z sterownikiem taśmy umożliwiają zmianę barwy na dowolnie wybrany kolor. Taśma RGB świetnie posłuży jako oświetlenie klubów, barów, ścian, wnęk lub podwieszanego sufitu. A+ 7,2W ; 14,4W * 0,7 120 º na ę kąt 7,2 W - RGB SMD Wodoodporność Moc znamionowa Możliwość skracania EAN RGB IP20 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 ( D x S ) Możliwość skracania taśm led RGB SMD; RGB SMD EAN RGB IP54 7,2 W 12 V * 120º h 100 mm 150** 5 m x 10 mm 0,7 Ra>75 14,4 W - RGB SMD EAN RGB IP20 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 EAN RGB IP54 14,4 W 12 V * 120º h 50 mm 300** 5 m x 10 mm 0,7 Ra>75 * ilość na ę ** na 5 metrach linie cięcia linie cięcia linie cięcia linie cięcia RGB 150, 300 SMD 28 MAXLED / KATALOG PRODUKTOWY 2014

29 PANELE LED PANEL LED 36W 54W Niski pobór energii połączony z ciekawą stylistyką powoduje, że panele LED montuje się tam gdzie oprócz światła liczy się także wygląd. Dzięki cienkiej konstrukcji wyglądają bardzo nowocześnie w każdym pomieszczeniu, nadając ekskluzywny charakter wnętrz. Panele LED, są doskonałą alternatywą dla dotychczas używanych rastrów świetlówkowych o wymiarach 600x600 mm. Wszystkie panele LED zawierają transformator. A+ 36W ; 54W , º kąt Panel LED 36 W - PANEL LED Moc znamionowa ( D x S x G ) EAN K 36 W AC V º h 0,2 s x600x11 mm 0,85 Ra>80 54 W - PANEL LED EAN K 54 W AC V º h 0,2 s x600x11 mm 0,85 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA Panel LED C0 - C180, 111,5 dag C30 - C210, 111,5 dag C60 - C240, 111,8 dag C90 - C270, 111,9 dag MAXLED / KATALOG PRODUKTOWY PANEL LED 36W 54W

30 DOWNLIGHT LED DOWNLIGHT 6W 12W 18W W ofercie MAX-LED znalazła się nowa seria opraw Downlight LED, które znajdują zastosowanie w pomieszczeniach biurowych, przemysłowych oraz gospodarstwach domowych. Solidna konstrukcja, stylowe w y ko ń c ze n i e, m a ł e w y m i a r y o r a z d u ż a m o c ś w i e t l n a to j e d n e z głównych cech charakterystycznych tego produktu. LED Downlight w kształcie koła dostępne są o mocy 6, 12 oraz 18W. Wszystkie downlight LED zawierają transformator. A+ 6, 12, 18W 75 /W 0,5 120 º kąt 6 W - PANEL LED Moc znamionowa EAN K 6 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 ( Ø x D ) Downlight LED koło 12 W - PANEL LED EAN K 12 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 18 W - PANEL LED EAN K 18 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 DOWNLIGHT 6W 12W 18W 30 MAXLED / KATALOG PRODUKTOWY 2014

31 DOWNLIGHT LED DOWNLIGHT 6W 12W 18W W ofercie MAX-LED znalazła się nowa seria opraw Downlight LED, które znajdują zastosowanie w pomieszczeniach biurowych, przemysłowych oraz gospodarstwach domowych. Solidna konstrukcja, stylowe w y ko ń c ze n i e, m a ł e w y m i a r y o r a z d u ż a m o c ś w i e t l n a to j e d n e z głównych cech charakterystycznych tego produktu. LED Downlight w kształcie kwadratu dostępne są o mocy 6, 12 oraz 18W. Wszystkie downlight LED zawierają transformator. A+ 6, 12, 18W 75 /W 0,5 120 º kąt Downlight LED kwadrat 6 W - PANEL LED Moc znamionowa EAN K 6 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 ( X x D ) 12 W - PANEL LED EAN K 12 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 18 W - PANEL LED EAN K 18 W AC V 75 /W 120º h 0,2 s x12 mm 0,5 Ra>80 MAXLED / KATALOG PRODUKTOWY DOWNLIGHT 6W 12W 18W

32 NAŚWIETLACZE LED FL Idealne do domu, oświetlania budynku, reklam. Znajdują zastosowanie podczas koncertów, masowych imprez. Wytrzymała obudowa i solidna konstrukcja oraz unikalna a EPISTAR zaspokoi potrzeby każdego klienta. W naszej ofercie znajdują się naświetlacze 10W, 20W, 30W, 50W i 70W w barwie ciepłej i zimnej. Zasilacze posiadają stopień ochrony IP65. A W , º kąt Moc znamionowa Dioda ( X x Y x Z ) Naświetlacze: FL, MOTION MF 10, 20, 30, 50, 70, 100 W - FL EAN K 10 W V º h 0,2 s COB 115x85x100 mm 0,85 Ra>75 EAN K 10 W V º h 0,2 s COB 115x85x100 mm 0,85 Ra>75 EAN K 20 W V º h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 20 W V º h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 30 W V º h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 30 W V º h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 50 W V º h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 50 W V º h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 70 W V º h 0,2 s COB 285x183x360 mm 0,85 Ra>75 EAN K 70 W V º h 0,2 s COB 285x183x360 mm 0,85 Ra>75 EAN K 100 W V º h 0,2 s COB 285x355x110 mm 0,85 Ra>75 FL 32 MAXLED / KATALOG PRODUKTOWY 2014

33 NAŚWIETLACZE LED MOTION MF Nowe, oparte na modułach EPISTAR naświetlacze ledowe doskonale sprawdza się podczas codziennego użytkowania. Czujnik ruchu włączy oświetlenie dokładnie wtedy, kiedy będzie ono potrzebne. Zastosowanie innowacyjnych firmy EPISTAR sprawia, ze naświetlacz Motion jest nie tylko energooszczędny, ale także niezwykle żywotny. Naświetlacz Motion to doskonała alternatywa dla klasycznych naświetlaczy halogenowych. A W , º moc zamiennika kąt DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA Naświetlacze: FL, MOTION MF Moc znamionowa Dioda ( X x Y x Z ) JASNOŚĆ [cd] 10, 20, 30, 50 W - MOTION MF EAN K 10 W V º h 0,2 s COB 115x185x100 mm 0,85 Ra>75 EAN K 10 W V º h 0,2 s COB 115x185x100 mm 0,85 Ra>75 EAN K 20 W V º h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 20 W V º h 0,2 s COB 180x140x135 mm 0,85 Ra>75 EAN K 30 W V º h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 30 W V º h 0,2 s COB 225x185x160 mm 0,85 Ra>75 EAN K 50 W V º h 0,2 s COB 287x243x170 mm 0,85 Ra>75 EAN K 50 W V º h 0,2 s COB 287x243x170 mm 0,85 Ra>75 KĄT PADANIA [ ] ŚREDNI KĄT PADANIA ŚWIATŁA (50%): 102,7 V0,0 DEG PLAN V0,0 DEG PLAN MAXLED / KATALOG PRODUKTOWY MOTION mf

34 LAMPY ULICZNE LED EKO LIGHT Lampy uliczne nie tylko świetnie nadają się do oświetlania dróg, ale także do oświetlenia wszelkiego rodzaju osiedli, dróg wielopasmowych, placów, parkingów, składów i ogrodów. Dzięki wysokiemu wskaźnikowi oddawania barw Ra>80 światło zapewnia dobre odwzorowanie kolorów, a także nie męczy wzroku zwiększając przy tym bezpieczeństwo na drogach. A W ,95 < 120 º kąt 30 W - EKO LIGHT 30W EAN K K Moc znamionowa 30 W V º - 120º mod. Możliwość ściemniania ( Ø x D ) 50 tys. h 0,2 s 1 NIE 80x377 mm 0,95 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA EKO LIGHT 60 W - EKO LIGHT 60W EAN K K 60 W V º - 120º 50 tys. h 0,2 s 2 NIE 80x510 mm 0,95 Ra>80 90 W - EKO LIGHT 90W EAN K K 90 W V º - 120º 50 tys. h 0,2 s 3 NIE 80x620 mm 0,95 Ra>80 CHARAKTERYSTYKA KIERUNKOWA EKO LIGHT Wspólne dane techniczne: Posiadają certyfikaty CE i RoHS. Spełniają normę PN-EN :2007 oraz standardy dyrektywy niskonapięciowej (LVD) nr 2006/95/WE i dyrektywy kompatybilności elektromagnetycznej (EMC) nr 2004/108/WE. Oprawy zostały wyprodukowane bez zastosowania materiałów niebezpiecznych wyszczególnionych w dyrektywie (RoHS) nr 2002/95/WE. EKO LIGHT 34 MAXLED / KATALOG PRODUKTOWY 2014

35 ŻARÓWKI ULICZNE LED E40 Żarówki uliczne to najbardziej efektywny zamiennik tradycyjnych lamp sodowych HPS pod względem oszczędności energii i kosztów. Dzięki kątowi padania światła równym 360 oraz neutralnej barwie światła może być zaaplikowana z powodzeniem w obecnie stosowanych oprawach ulicznych pionowych jak i poziomych. A+ 56W 200W ,9 360 º moc zamiennika kąt ŻARÓWKI ULICZNE LED 27 W - ŻARÓWKA ULICZNA E40 27 W Moc znamionowa / Moc odpowiednika Możliwość ściemniania ( Ø x D) EAN K 27 W / 100 W V º 50 tys. h 0,2 s 90 NIE 93X214 mm 0,9 Ra>80 35 W - ŻARÓWKA ULICZNA E40 35 W EAN K 35 W / 140 W V º 50 tys. h 0,2 s 117 NIE 93X244 mm 0,9 Ra>80 45 W - ŻARÓWKA ULICZNA E40 45 W EAN K 45 W / 170 W V º 50 tys. h 0,2 s 144 NIE 93X274 mm 0,9 Ra>80 DIAGRAM ROZKŁADU NATĘŻENIA ŚWIATŁA ŻARÓWKI ULICZNE LED C0 - C180, 282,7 C90 - C270, 282,6 56 W - ŻARÓWKA ULICZNA E40 56 W EAN K 56 W / 200 W V º 50 tys. h 0,2 s 180 NIE 93X274 mm 0,9 Ra>80 MAXLED / KATALOG PRODUKTOWY E 40

36 ZASILACZE LED EA Z as il a c ze w t yc z kowe p r ą d u s t a ł e g o d e d y kowa n e d o z as il a n i a u r z ą d ze ń o p a r t yc h n a te c h n o l o g ii L E D n p. t a ś m L E D d o s tę p nyc h w naszej ofercie. Zasilacz nadaje się również do pracy z każdym innym urządzeniem wymagającym napięcia stałego 12V. Zakres napięcia wejściowego / prąd wyjściowy Moc znamionowa Zakres częst. U wejściowego pracy Tolerancja ( D x S x G ) Długość przewodu CECHY: 6 W / 12 V - ZASILACZ miniled EAN ~240 V AC 12 V / 0.5 A 6 W 47~63Hz 0ºC~ +40ºC ±5 % 40x36 mm cm 15 W / 12 V - ZASILACZ WTYCZKOWY LED EAN V AC 12 V / 1,25 A 15 W 47~63Hz 0ºC~ +40ºC ±5 % 71x47,5x34 mm cm 30 W / 12 V - ZASILACZ WTYCZKOWY LED - Uniwersalny zakres napięcia wejściowego - Zabezpieczenia: zwarciowe/nadnapięciowe - Aktywny filtr C (90W i 120W) - Niski, koszt, wysoka niezawodność - Wtyk DC 2.1/5.5 mm - Zgodne z dyrektywą RoHS EAN V AC 12 V / 2.5 A 30 W 47~63Hz 0ºC~ +40ºC ±5 % 85,5x35,5x25,7 mm cm 60 W / 12 V - ZASILACZ WTYCZKOWY LED EAN V AC 12 V / 5 A 60 W 47~63Hz 0ºC~ +40ºC ±5 % 121x60x34,5 mm cm Wspólne dane techniczne: Normy i certyfikaty: UL , IEC , UL/CUL, TUV, CE, CB; Klasa ochronności: II klasa EA 36 MAXLED / KATALOG PRODUKTOWY 2014

37 ZASILACZE LED WODOODPORNE MPL Zasilacze wodoodporne w obudowie IP67 prądu stałego, dedykowane do zasilania urządzeń opartych na technologii LED. Zasilacze z tej serii spełniają najwyższe standardy jakości oraz charakteryzują się wysokimi parametrami technicznymi. Dzięki wysokiemu parametrowi szczelności IP67 może być stosowany na zewnątrz budynków bez w zg l ę d u n a wa r u n k i at m o s fe r yc z n e, a t a k że w p o m i e s zc ze n i a c h o wzmożonej wilgotności jak np. łazienka. CECHY: Zakres napięcia wejściowego / prąd wyjściowy Moc znamionowa pracy ( W x S x D ) Zabezpieczenie przeciążeniowe Zabezpieczenie nadnapięciowe Wytrzymałość izolacji - Uniwersalny zakres napięcia wejściowego AC - Klasa szczelności IP67 - Zabezpieczenia: zwarciowe, nadnapięciowe, przeciążeniowe, termiczne - Wysoka sprawność - Testowane pod pełnym obciążeniem - Chłodzone swobodnym przepływem powietrza - Zgodne z dyrektywą RoHS ZASILACZE LED WODOODPORNE SERIA MLP EAN ~240 V AC 12 V / 1,25 A 15 W -30ºC~ +60ºC 21x30x140 mm EAN ~250 V AC 12 V / 2,5 A 30 W -30ºC~ +60ºC 20x30x218 mm EAN ~250 V AC 12 V / 3,75 A 45 W -30ºC~ +60ºC 20x30x268 mm EAN ~250 V AC 12 V / 5 A 60 W -30ºC~ +60ºC 45x71,2x180 mm EAN ~250 V AC 12 V / 8,33 A 100 W -30ºC~ +60ºC 25x71,2x240 mm Do 10% automatyczny powrót do normalnej pracy po ustąpieniu zakłócenia Automatyczny powrót do normalnej pracy po ustąpieniu zakłócenia WE/WY: 1,5 KVAC WE/Obudowa: 1,5 KVAC EAN ~250 V AC 12 V / 12,5 A 150 W -30ºC~ +60ºC 58x127x230 mm Wspólne dane techniczne: Normy bezpieczeństwa i EMC: EN55015:2006; EN61547:1995+A1:2000; EN :2006; EN :1995+A2:2005; EN :2008; EN :2006. MAXLED / KATALOG PRODUKTOWY MPL

38 ZASILACZE LED MODUŁOWE RS Seria zasilaczy modułowych przeznaczona jest do pracy w systemach elektroniki przemysłowej. Zasilacze stosowane są przez producentów paneli LED, LCD, jak i przez instalatorów automatyki przemysłowej. Zaletą tej grupy jest najlepszy stosunek jakości do ceny. Zasilacze mogą być montowane na szynie DIN, po zastosowaniu specjalnego zaczepu. Zakres napięcia wejściowego / prąd wyjściowy Moc znamionowa pracy ( W x S x D ) Zabezpieczenie przeciążeniowe Typ zabezpieczenia nadnapięciowego CECHY: ZASILACZE LED MODUŁOWE SERIA RS EAN ~264 V AC 12 V / 1,3 A 15 W -30ºC~ +60ºC 62,5x51x28 mm >105% Odłączenia zasilania wy. EAN ~264 V AC 12 V / 2 A 25 W -30ºC~ +60ºC 78x51x28 mm 110%~180% EAN ~264 V AC 12 V / 3 A 35 W -30ºC~ +60ºC 99x82x35 mm 110%~150% EAN ~264 V AC 12 V / 4,2 A 50 W -30ºC~ +60ºC 99x97x36 mm 110%~150% EAN ~264 V AC 12 V / 6 A 75 W -30ºC~ +60ºC 129x98x38 mm 110%~150% EAN ~264 V AC 12 V / 8,33 A 100 W -30ºC~ +60ºC 159x97x38 mm 110%~150% EAN /230 (przeł.) 12 V / 12,5 A 150 W -30ºC~ +60ºC 199x98x38 mm 110%~150% Naprzemienne zał./wył. napięcia wyjściowego (automatyczny powrót do normalnej pracy po zmniejszeniu napięcia na zaciskach wyjściowych) Wspólne dane techniczne: Zakres regulacji napięcia wyjściowego: +/- 10% nominalnej wartości napięcia wyjściowego. Typ zabezpieczenia napięciowego: Naprzemiennie zał./wył. napięcia wyjściowego (automatyczny powrót do normalnej pracy po ustąpieniu przeciążenia). Zakres zabezpieczenia nadnapięciowego: 115%~135% nominalnej wartości napięcia wyjściowego. Wytrzymałość izolacji: WE/WY: 3kVAC, WE/OBUDOWA: 1.5kVAC, WY/OBUDOWA: 0,5kVAC przez 1 minutę. pracy: -20 C ~ +70 C. Odporność na wibracje: 10~500Hz, 5G 10min./1cykl, periodycznie przez 60 min. wzdłuż osi X,Y,Z. Normy bezpieczeństwa: Zgodny z UL , TUV EN Normy EMC: Zgodny z EN55022 Klasa B, EN ,-3, EN ,3,4,5,6,8,11; ENV50204; EN (EN ) (35~150W). - Uniwersalny zakres napięcia wejściowego AC - Sygnalizacja załączenia LED - Zabezpieczenia: zwarciowe, nadnapięciowe, przeciążeniowe, termiczne (RS-15) - Wytrzymałość na wejściowy udar napięciowy 300 V AC przez 5 s - Testowane pod pełnym obciążeniem - Chłodzone swobodnym przepływem powietrza - Testowane przy obciążeniach mechanicznych 5G - Szeroki zakres temperatur pracy (do 70ºC) - Zawierają wysokotemperaturowe (10% C) kondensatory elektrolityczne długiej żywotności RS 38 MAXLED / KATALOG PRODUKTOWY 2014

39 TRANSFORMATORY LED ETZ Transformatory serii ETZ są przeznaczone do współpracy z halogenowymi źródłami światła, zasilanymi napięciem 12 V AC. Wykonane są w kilku wersjach w zależności od nominalnej mocy wyjściowej. Cechą charakterystyczną transformatorów serii ETZ jest możliwość zasilania bardzo małych obciążeń (regulacja od 0 W). Urządzenia te posiadają szereg zabezpieczeń (zwarciowe, przeciążeniowe, termiczne) oraz opatentowanych rozwiązań, które zwiększają żywotność żarówek halogenowych współpracujących z transformatorami, oraz poprawiają bezpieczeństwo użytkowania samych urządzeń. Transformatory mogą współpracować z inteligentnymi typami ściemniaczy oświetlenia. CECHY: U wyj Zakres mocy Prąd przy Pn wej/wyj Współczynnik mocy pracy Klasa szczelności obudowy ( D x S x W ) Waga - Układ zapewniający współprace ze ściemniaczami oświetlenia - Zabezpieczenie przeciwzwarciowe - Zabezpieczenie przeciążeniowe (obciążenie >200% Pn) - Zabezpieczenie przeciwprzepięciowe - Zabezpieczenie termiczne TRANSFORMATORY LED ETZ EAN ,5 V AC 0-50 W 0,22 / 4,3 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC 0-60 W 0,27 / 5,2 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC 0-70 W 0,32 / 6,0 A 0,99 0ºC~ +40ºC IP20 95x41,5x27,5 mm 100g EAN ,5 V AC W 0,46 / 9,1 A 0,99 0ºC~ +40ºC IP20 108x44x33 mm 125g EAN ,5 V AC W 0,65 / 13 A 0,99 0ºC~ +40ºC IP20 167x52,5x38,5 mm 212g EAN ,5 V AC W 0,93 / 18,2 A 0,99 0ºC~ +40ºC IP20 167x52,5x38,5 mm 225g Wspólne dane techniczne: Zabezpieczenia temperaturowe: Tak - powracalne 100 C, Zabezpieczenie zwarciowe: Tak - powracalne, Zabezpieczenie przeciążeniowe : Tak > 200%Pn. ; Współpraca ze ściemniaczami: Tak rekomendowane typy, Zgodność z normami: EN , EN , EN 61547, EN 55015, EN , EN MAXLED / KATALOG PRODUKTOWY ETZ

40 KONTROLER RGB WIRELESS RGB Zmieniaj kolory tak jak chcesz i kiedy chcesz. Dzięki sterownikowi MAX-LED WIRELESS RGB możesz zmieniać barwy emitowane przez taśmę LED. możliwych kombinacji kolorów tys. Kontroler obsługuje do 30 metrów taśmy RGB 150 LED lub do 15 metrów taśmy RGB 300 LED. Zestaw zawiera: pilot, sterownik. KONTROLER WIRELESS RGB Obsługiwane napięcie DC pracy Moc wyjściowa Natężenie prądu Kolor ( Dx S x H ) Kontroler WIRELESS RGB EAN V -20 ºC ~ 60 ºC 216 W 3x6 A Biały 85x64x24 mm EAN V -20 ºC ~ 60 ºC 216 W 3x6 A Czarny 85x64x24 mm WIRELESS RGB 40 MAXLED / KATALOG PRODUKTOWY 2014

41 ŚCIEMNIACZ LED DIM-3 Ściemniacz do zastosowania z oświetleniem LED charakteryzuje się najwyższą jakością wykonania, łatwością obsługi oraz bezawaryjnością. Model DIM-3 jest urządzeniem bezprzewodowym pozwalając zdalnie regulować jasność światła. Pilot posiada trzy przyciski, które odpowiednio odpowiadają za: rozjaśnianie, ściemnianie, włączanie/wyłączanie taśmy LED. Ściemniacz LED: DIM-3 8A96W DIM-3 8A96W Obsługiwane napięcie DC pracy Moc wyjściowa Natężenie prądu ( Dx S x H ) EAN V -20 ºC ~ 60 ºC 96 W <8 A 98x57x34 mm MAXLED / KATALOG PRODUKTOWY DIM-3

42 PROFILE LED T Profile LED to doskonały sposób dla tworzenia własnych inwencji ch. Dzięki różnym rodzajom profilów oraz szerokiej gamie taśm LED, każdy może w łatwy sposób skomponować oświetlenie LED dostosowane do własnych potrzeb. PROFIL LED T4 Materiał: Aluminium Zastosowanie: Do nałożenia na szybę o grubości 8mm. PROFIL LED T10 Materiał: Aluminium anodowane Zastosowanie: Do nałożenia na szybę o grubości 6 mm. DŁUGOŚĆ 500 mm DŁUGOŚĆ 1000 mm DŁUGOŚĆ 2000 mm PROFIL LED T13 Materiał: Aluminium anodowane Zastosowanie: Do zamontowania na powierzchni płaskiej. PROFILE ALUMINIOWE T T4 EAN EAN EAN T10 EAN EAN EAN T13 EAN EAN EAN T14 EAN EAN EAN T15 EAN EAN EAN T18 EAN EAN EAN PROFIL LED T14 Materiał: Aluminium Zastosowanie: Do usztywnienia taśmy LED / jako element montażowy. PROFIL LED T15 Materiał: Aluminium anodowane Zastosowanie: Profil wpuszczany w mebel, glazura, płyta gipsowa. PROFIL LED T18 Materiał: Aluminium anodowane Zastosowanie: Profil narożnikowy 60º. T 42 MAXLED / KATALOG PRODUKTOWY 2014

43 E27, E14, GU10, G9 E27 -> G9 E27 -> GU10 E27 -> E14 E14 -> GU10 E14 -> E27 GU10 -> E27 GU10 -> E14 ean ean ean ean ean ean ean E14, E27, G9, GU10

44 POLAND GRUPA MAROX S.C. UNII EUROPEJSKIEJ OŚWIĘCIM TEL.: MOB.: CZECH REPUBLIC SLOVENIA SANDRIA spol.s r.o. ŽLUTAVA 5, NAPAJEDLA TEL.: 00420/ xdvojniw Podgorje 26c 9253 Apače TEL.: SLOVAKIA IRELAND IMAC S.R.O. UL. DLHÁ 88C/ ŽILINA - BYTČICA TEL.: 041/ MOB.: imac@stonline.sk MAX ECO 29 Royal Meadows Kilcock Co. Kildare Tel.: Tel.: info@max-led.ie LATVIA SIA ENERGY GROUP LV Riga, Maza Krasta 83, LV-1003 Tel./fax: jevgenijs@energygroup.lv GREECE PORTUGAL AMV-Renováveis Rua do Pico de Sao Joao, 2A Funchal - Madeira TEL.: geral@amv-renovaveis.pt UNITED KINGDOM IRELAND UNITED KINGDOM NETHERLANDS POLAND LATVIA ZAGKLE ELENI ul. KONSTANTINOUPOLEOS ATHENS TEL.: info@max-led.gr Max-Led Ltd 44 Gulson Road CV1 2JH Coventry TEL.: office@max-led.co.uk CZECH REPUBLIC SLOVAKIA NETHERLANDS A-M PROGRESS POSTBUS EA TILBURG TEL.: (013) info2.amprogress@gmail.com PORTUGAL SLOVENIA DISTRIBUTOR: GREECE
