Projekt: System Monitoringu Wizyjnego CCTV Obiekt: Instytut Zootechniki - Państwowy Instytut Badawczy w Balicach str. 1

Transkrypt

1 str. SPIS TREŚCI I. Część ogólna...2. Podstawa opracowania Zakres i cel opracowania Charakterystyka obiektu Podstawy prawno-normatywne opracowania...4 II. Opis techniczny...5. System Telewizji Dozorowej...5. Opis schematu blokowego i dobór urządzeń Bilans energetyczny systemu Konserwacja systemów Zestawienie podstawowych materiałów Wykaz krytycznych przewodów Rysunki...8 a. Schemat blokowy systemu monitoringu wizyjnego (rys..)...9 b. Schemat blokowe połączeń światłowodowych. (rys..2)...20 c. Rozmieszczenie elementów CCTV na rzutach budynek A (rys. 2.)...2 d. Rozmieszczenie elementów CCTV na rzutach budynek B (rys. 2.2)...22 e. Rozmieszczenie elementów CCTV na rzutach budynek C (rys. 2.3)...23 f. Rozmieszczenie elementów CCTV na rzutach budynek D (rys. 2.4)...24 g. Kanalizacja kablowa (rys. 2.5)...25 h. Rozmieszczenie elementów CCTV na rzutach kamery wewnętrzne. (rys. 2.6) Karty katalogowe...27

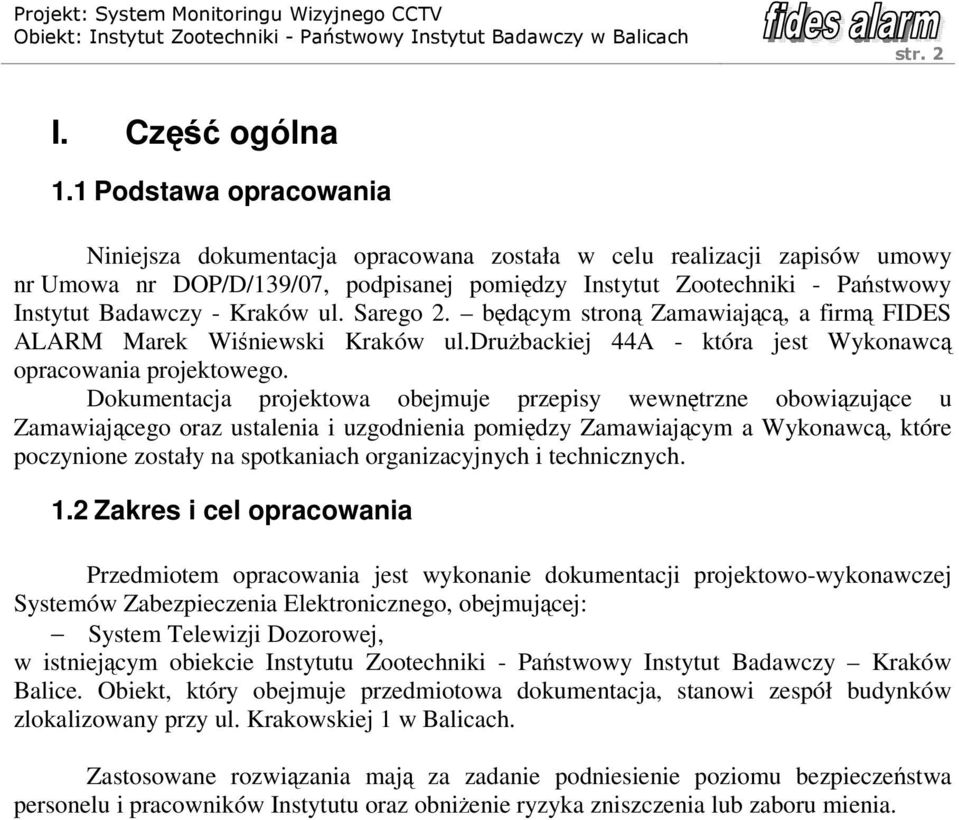

2 str. 2 I. Część ogólna. Podstawa opracowania Niniejsza dokumentacja opracowana została w celu realizacji zapisów umowy nr Umowa nr DOP/D/39/07, podpisanej pomiędzy Instytut Zootechniki - Państwowy Instytut Badawczy - Kraków ul. Sarego 2. będącym stroną Zamawiającą, a firmą FIDES ALARM Marek Wiśniewski Kraków ul.drużbackiej 44A - która jest Wykonawcą opracowania projektowego. Dokumentacja projektowa obejmuje przepisy wewnętrzne obowiązujące u Zamawiającego oraz ustalenia i uzgodnienia pomiędzy Zamawiającym a Wykonawcą, które poczynione zostały na spotkaniach organizacyjnych i technicznych..2 Zakres i cel opracowania Przedmiotem opracowania jest wykonanie dokumentacji projektowo-wykonawczej Systemów Zabezpieczenia Elektronicznego, obejmującej: System Telewizji Dozorowej, w istniejącym obiekcie Instytutu Zootechniki - Państwowy Instytut Badawczy Kraków Balice. Obiekt, który obejmuje przedmiotowa dokumentacja, stanowi zespół budynków zlokalizowany przy ul. Krakowskiej w Balicach. Zastosowane rozwiązania mają za zadanie podniesienie poziomu bezpieczeństwa personelu i pracowników Instytutu oraz obniżenie ryzyka zniszczenia lub zaboru mienia. 2

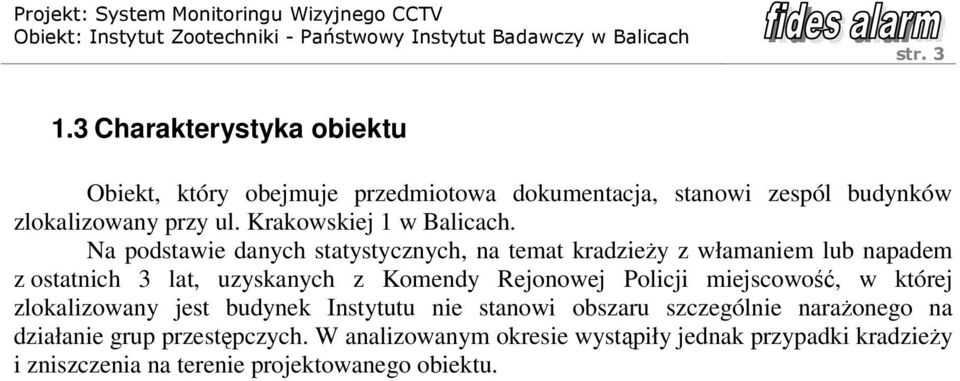

3 str. 3.3 Charakterystyka obiektu Obiekt, który obejmuje przedmiotowa dokumentacja, stanowi zespól budynków zlokalizowany przy ul. Krakowskiej w Balicach. Na podstawie danych statystycznych, na temat kradzieży z włamaniem lub napadem z ostatnich 3 lat, uzyskanych z Komendy Rejonowej Policji miejscowość, w której zlokalizowany jest budynek Instytutu nie stanowi obszaru szczególnie narażonego na działanie grup przestępczych. W analizowanym okresie wystąpiły jednak przypadki kradzieży i zniszczenia na terenie projektowanego obiektu. 3

4 str. 4.4 Podstawy prawno-normatywne opracowania Podstawą poniższego opracowania są: Wizje lokalne na obiekcie. Plany architektoniczne obiektu załącznik do umowy. Polskie i europejskie normy: PN-93/E-08390/4 Systemy alarmowe - Wymagania ogólne. Zasady stosowania. PN-EN Systemy alarmowe Część 4: Kompatybilność elektromagnetyczna Norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów alarmowych, pożarowych, włamaniowych i osobistych. PN-EN Systemy alarmowe Część 5: Próby środowiskowe. PN-EN 503-:2007 Systemy alarmowe. Systemy sygnalizacji włamania i napadu. Część : Wymagania ogólne. PN-EN :2003 Systemy alarmowe Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 7: Wytyczne stosowania. PN-EN 5033-:2000 / A:2007 Systemy alarmowe Systemy Kontroli Dostępu. Wymagania systemowe. CLC/TS 503-7:2003 Systemy sygnalizacji włamania. - Część 7: Zasady stosowania. CLC/TS :2004 Systemy alarmowe. Systemu i urządzenia transmisji alarmu. - 4

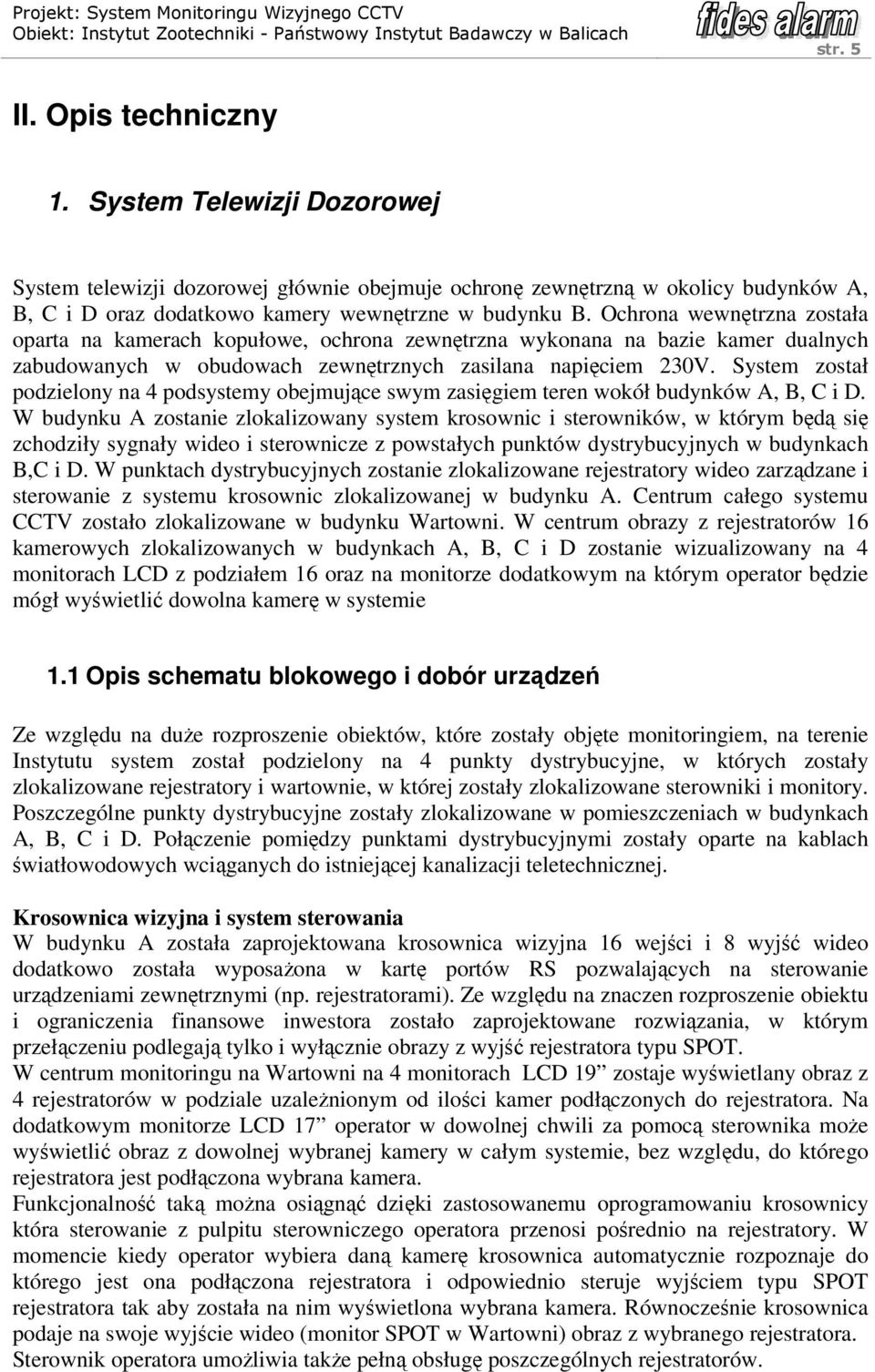

5 str. 5 II. Opis techniczny. System Telewizji Dozorowej System telewizji dozorowej głównie obejmuje ochronę zewnętrzną w okolicy budynków A, B, C i D oraz dodatkowo kamery wewnętrzne w budynku B. Ochrona wewnętrzna została oparta na kamerach kopułowe, ochrona zewnętrzna wykonana na bazie kamer dualnych zabudowanych w obudowach zewnętrznych zasilana napięciem 230V. System został podzielony na 4 podsystemy obejmujące swym zasięgiem teren wokół budynków A, B, C i D. W budynku A zostanie zlokalizowany system krosownic i sterowników, w którym będą się zchodziły sygnały wideo i sterownicze z powstałych punktów dystrybucyjnych w budynkach B,C i D. W punktach dystrybucyjnych zostanie zlokalizowane rejestratory wideo zarządzane i sterowanie z systemu krosownic zlokalizowanej w budynku A. Centrum całego systemu CCTV zostało zlokalizowane w budynku Wartowni. W centrum obrazy z rejestratorów 6 kamerowych zlokalizowanych w budynkach A, B, C i D zostanie wizualizowany na 4 monitorach LCD z podziałem 6 oraz na monitorze dodatkowym na którym operator będzie mógł wyświetlić dowolna kamerę w systemie. Opis schematu blokowego i dobór urządzeń Ze względu na duże rozproszenie obiektów, które zostały objęte monitoringiem, na terenie Instytutu system został podzielony na 4 punkty dystrybucyjne, w których zostały zlokalizowane rejestratory i wartownie, w której zostały zlokalizowane sterowniki i monitory. Poszczególne punkty dystrybucyjne zostały zlokalizowane w pomieszczeniach w budynkach A, B, C i D. Połączenie pomiędzy punktami dystrybucyjnymi zostały oparte na kablach światłowodowych wciąganych do istniejącej kanalizacji teletechnicznej. Krosownica wizyjna i system sterowania W budynku A została zaprojektowana krosownica wizyjna 6 wejści i 8 wyjść wideo dodatkowo została wyposażona w kartę portów RS pozwalających na sterowanie urządzeniami zewnętrznymi (np. rejestratorami). Ze względu na znaczen rozproszenie obiektu i ograniczenia finansowe inwestora zostało zaprojektowane rozwiązania, w którym przełączeniu podlegają tylko i wyłącznie obrazy z wyjść rejestratora typu SPOT. W centrum monitoringu na Wartowni na 4 monitorach LCD 9 zostaje wyświetlany obraz z 4 rejestratorów w podziale uzależnionym od ilości kamer podłączonych do rejestratora. Na dodatkowym monitorze LCD 7 operator w dowolnej chwili za pomocą sterownika może wyświetlić obraz z dowolnej wybranej kamery w całym systemie, bez względu, do którego rejestratora jest podłączona wybrana kamera. Funkcjonalność taką można osiągnąć dzięki zastosowanemu oprogramowaniu krosownicy która sterowanie z pulpitu sterowniczego operatora przenosi pośrednio na rejestratory. W momencie kiedy operator wybiera daną kamerę krosownica automatycznie rozpoznaje do którego jest ona podłączona rejestratora i odpowiednio steruje wyjściem typu SPOT rejestratora tak aby została na nim wyświetlona wybrana kamera. Równocześnie krosownica podaje na swoje wyjście wideo (monitor SPOT w Wartowni) obraz z wybranego rejestratora. Sterownik operatora umożliwia także pełną obsługę poszczególnych rejestratorów. 5

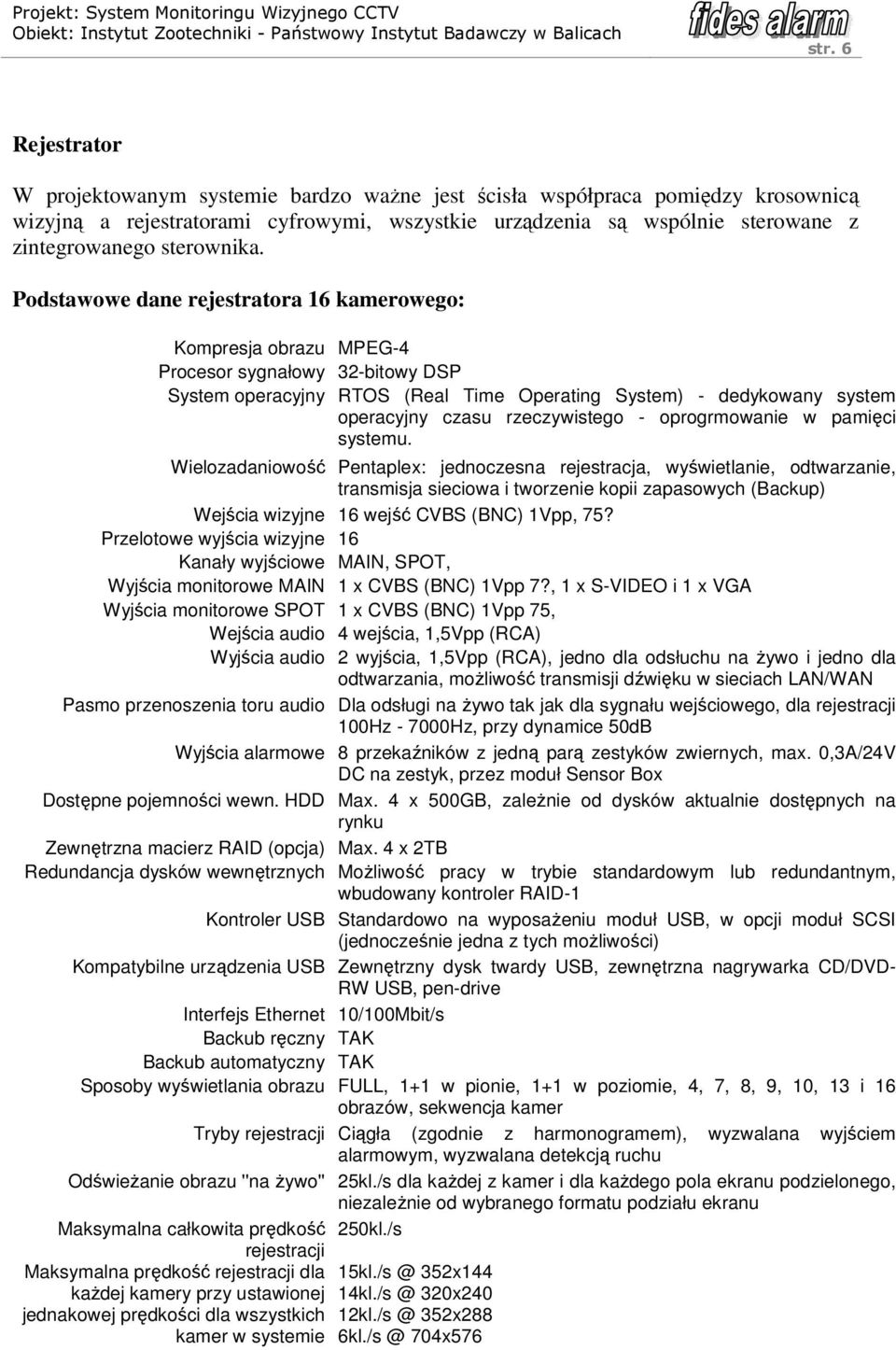

6 str. 6 Rejestrator W projektowanym systemie bardzo ważne jest ścisła współpraca pomiędzy krosownicą wizyjną a rejestratorami cyfrowymi, wszystkie urządzenia są wspólnie sterowane z zintegrowanego sterownika. Podstawowe dane rejestratora 6 kamerowego: Kompresja obrazu MPEG-4 Procesor sygnałowy 32-bitowy DSP System operacyjny RTOS (Real Time Operating System) - dedykowany system operacyjny czasu rzeczywistego - oprogrmowanie w pamięci systemu. Wielozadaniowość Pentaplex: jednoczesna rejestracja, wyświetlanie, odtwarzanie, transmisja sieciowa i tworzenie kopii zapasowych (Backup) Wejścia wizyjne 6 wejść CVBS (BNC) Vpp, 75? Przelotowe wyjścia wizyjne 6 Kanały wyjściowe MAIN, SPOT, Wyjścia monitorowe MAIN x CVBS (BNC) Vpp 7?, x S-VIDEO i x VGA Wyjścia monitorowe SPOT x CVBS (BNC) Vpp 75, Wejścia audio 4 wejścia,,5vpp (RCA) Wyjścia audio 2 wyjścia,,5vpp (RCA), jedno dla odsłuchu na żywo i jedno dla odtwarzania, możliwość transmisji dźwięku w sieciach LAN/WAN Pasmo przenoszenia toru audio Dla odsługi na żywo tak jak dla sygnału wejściowego, dla rejestracji 00Hz Hz, przy dynamice 50dB Wyjścia alarmowe 8 przekaźników z jedną parą zestyków zwiernych, max. 0,3A/24V DC na zestyk, przez moduł Sensor Box Dostępne pojemności wewn. HDD Max. 4 x 500GB, zależnie od dysków aktualnie dostępnych na rynku Zewnętrzna macierz RAID (opcja) Max. 4 x 2TB Redundancja dysków wewnętrznych Możliwość pracy w trybie standardowym lub redundantnym, wbudowany kontroler RAID- Kontroler USB Standardowo na wyposażeniu moduł USB, w opcji moduł SCSI (jednocześnie jedna z tych możliwości) Kompatybilne urządzenia USB Zewnętrzny dysk twardy USB, zewnętrzna nagrywarka CD/DVD- RW USB, pen-drive Interfejs Ethernet 0/00Mbit/s Backub ręczny TAK Backub automatyczny TAK Sposoby wyświetlania obrazu FULL, + w pionie, + w poziomie, 4, 7, 8, 9, 0, 3 i 6 obrazów, sekwencja kamer Tryby rejestracji Ciągła (zgodnie z harmonogramem), wyzwalana wyjściem alarmowym, wyzwalana detekcją ruchu Odświeżanie obrazu ''na żywo'' 25kl./s dla każdej z kamer i dla każdego pola ekranu podzielonego, niezależnie od wybranego formatu podziału ekranu Maksymalna całkowita prędkość 250kl./s rejestracji Maksymalna prędkość rejestracji dla każdej kamery przy ustawionej jednakowej prędkości dla wszystkich kamer w systemie 352x44 320x x x576 6

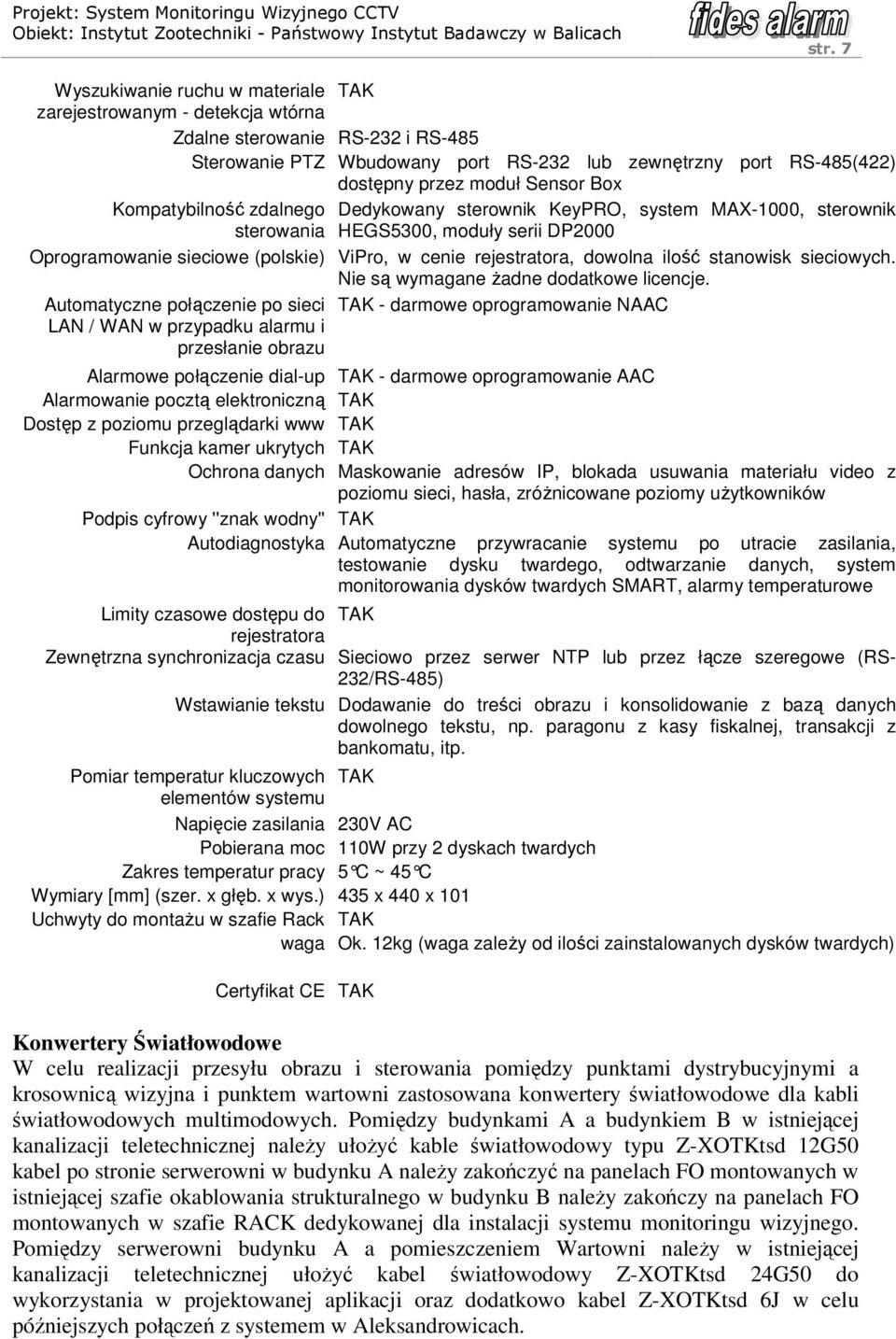

7 str. 7 Wyszukiwanie ruchu w materiale TAK zarejestrowanym - detekcja wtórna Zdalne sterowanie RS-232 i RS-485 Sterowanie PTZ Wbudowany port RS-232 lub zewnętrzny port RS-485(422) dostępny przez moduł Sensor Box Kompatybilność zdalnego Dedykowany sterownik KeyPRO, system MAX-000, sterownik sterowania HEGS5300, moduły serii DP2000 Oprogramowanie sieciowe (polskie) ViPro, w cenie rejestratora, dowolna ilość stanowisk sieciowych. Nie są wymagane żadne dodatkowe licencje. Automatyczne połączenie po sieci TAK - darmowe oprogramowanie NAAC LAN / WAN w przypadku alarmu i przesłanie obrazu Alarmowe połączenie dial-up TAK - darmowe oprogramowanie AAC Alarmowanie pocztą elektroniczną TAK Dostęp z poziomu przeglądarki www TAK Funkcja kamer ukrytych TAK Ochrona danych Maskowanie adresów IP, blokada usuwania materiału video z poziomu sieci, hasła, zróżnicowane poziomy użytkowników Podpis cyfrowy ''znak wodny'' TAK Autodiagnostyka Automatyczne przywracanie systemu po utracie zasilania, testowanie dysku twardego, odtwarzanie danych, system monitorowania dysków twardych SMART, alarmy temperaturowe Limity czasowe dostępu do TAK rejestratora Zewnętrzna synchronizacja czasu Sieciowo przez serwer NTP lub przez łącze szeregowe (RS- 232/RS-485) Wstawianie tekstu Dodawanie do treści obrazu i konsolidowanie z bazą danych dowolnego tekstu, np. paragonu z kasy fiskalnej, transakcji z bankomatu, itp. Pomiar temperatur kluczowych TAK elementów systemu Napięcie zasilania 230V AC Pobierana moc 0W przy 2 dyskach twardych Zakres temperatur pracy 5 C ~ 45 C Wymiary [mm] (szer. x głęb. x wys.) 435 x 440 x 0 Uchwyty do montażu w szafie Rack TAK waga Ok. 2kg (waga zależy od ilości zainstalowanych dysków twardych) Certyfikat CE TAK Konwertery Światłowodowe W celu realizacji przesyłu obrazu i sterowania pomiędzy punktami dystrybucyjnymi a krosownicą wizyjna i punktem wartowni zastosowana konwertery światłowodowe dla kabli światłowodowych multimodowych. Pomiędzy budynkami A a budynkiem B w istniejącej kanalizacji teletechnicznej należy ułożyć kable światłowodowy typu Z-XOTKtsd 2G50 kabel po stronie serwerowni w budynku A należy zakończyć na panelach FO montowanych w istniejącej szafie okablowania strukturalnego w budynku B należy zakończy na panelach FO montowanych w szafie RACK dedykowanej dla instalacji systemu monitoringu wizyjnego. Pomiędzy serwerowni budynku A a pomieszczeniem Wartowni należy w istniejącej kanalizacji teletechnicznej ułożyć kabel światłowodowy Z-XOTKtsd 24G50 do wykorzystania w projektowanej aplikacji oraz dodatkowo kabel Z-XOTKtsd 6J w celu późniejszych połączeń z systemem w Aleksandrowicach. 7

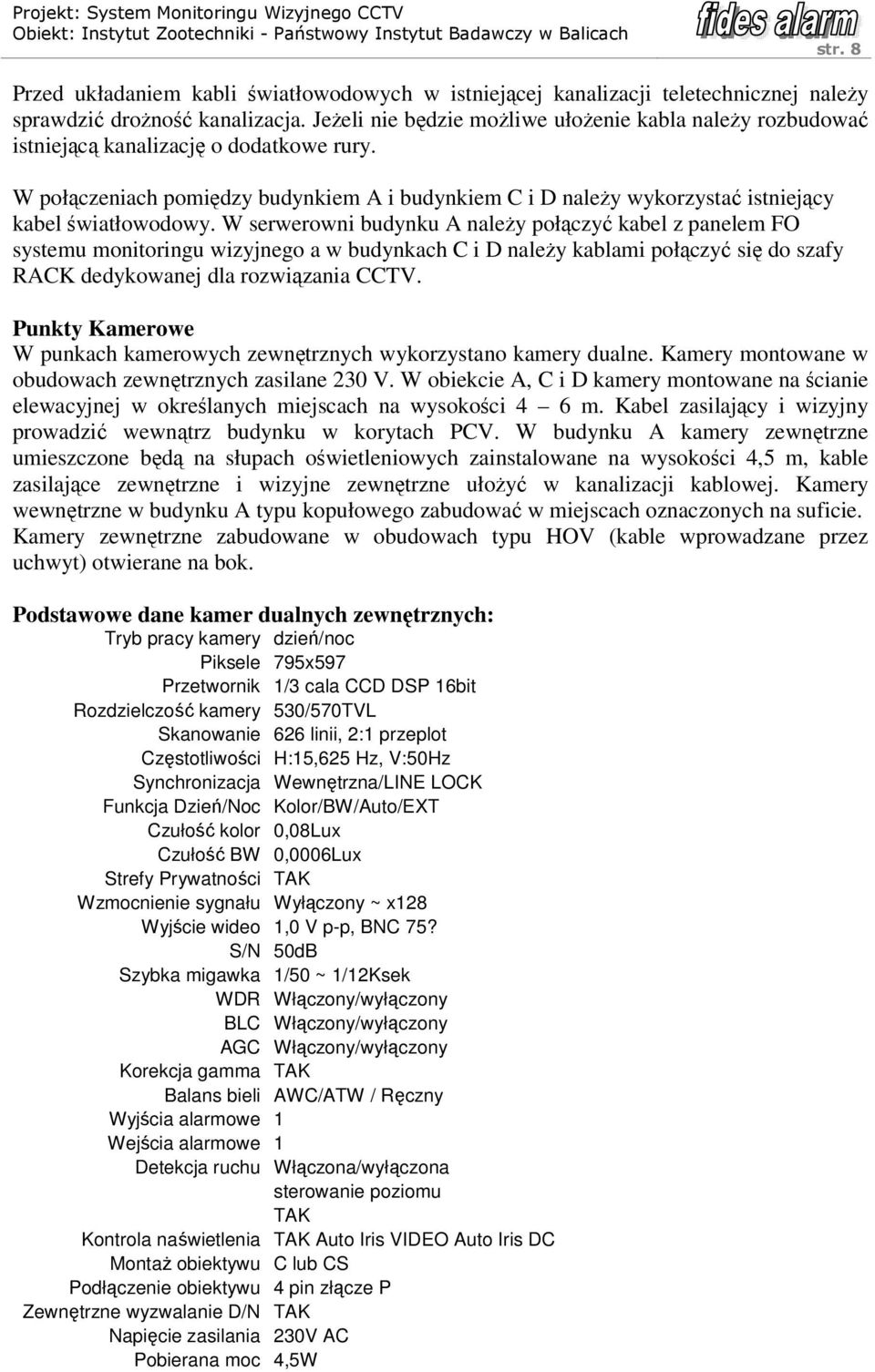

8 str. 8 Przed układaniem kabli światłowodowych w istniejącej kanalizacji teletechnicznej należy sprawdzić drożność kanalizacja. Jeżeli nie będzie możliwe ułożenie kabla należy rozbudować istniejącą kanalizację o dodatkowe rury. W połączeniach pomiędzy budynkiem A i budynkiem C i D należy wykorzystać istniejący kabel światłowodowy. W serwerowni budynku A należy połączyć kabel z panelem FO systemu monitoringu wizyjnego a w budynkach C i D należy kablami połączyć się do szafy RACK dedykowanej dla rozwiązania CCTV. Punkty Kamerowe W punkach kamerowych zewnętrznych wykorzystano kamery dualne. Kamery montowane w obudowach zewnętrznych zasilane 230 V. W obiekcie A, C i D kamery montowane na ścianie elewacyjnej w określanych miejscach na wysokości 4 6 m. Kabel zasilający i wizyjny prowadzić wewnątrz budynku w korytach PCV. W budynku A kamery zewnętrzne umieszczone będą na słupach oświetleniowych zainstalowane na wysokości 4,5 m, kable zasilające zewnętrzne i wizyjne zewnętrzne ułożyć w kanalizacji kablowej. Kamery wewnętrzne w budynku A typu kopułowego zabudować w miejscach oznaczonych na suficie. Kamery zewnętrzne zabudowane w obudowach typu HOV (kable wprowadzane przez uchwyt) otwierane na bok. Podstawowe dane kamer dualnych zewnętrznych: Tryb pracy kamery dzień/noc Piksele 795x597 Przetwornik /3 cala CCD DSP 6bit Rozdzielczość kamery 530/570TVL Skanowanie 626 linii, 2: przeplot Częstotliwości H:5,625 Hz, V:50Hz Synchronizacja Wewnętrzna/LINE LOCK Funkcja Dzień/Noc Kolor/BW/Auto/EXT Czułość kolor 0,08Lux Czułość BW 0,0006Lux Strefy Prywatności TAK Wzmocnienie sygnału Wyłączony ~ x28 Wyjście wideo,0 V p-p, BNC 75? S/N 50dB Szybka migawka /50 ~ /2Ksek WDR Włączony/wyłączony BLC Włączony/wyłączony AGC Włączony/wyłączony Korekcja gamma TAK Balans bieli AWC/ATW / Ręczny Wyjścia alarmowe Wejścia alarmowe Detekcja ruchu Włączona/wyłączona sterowanie poziomu TAK Kontrola naświetlenia TAK Auto Iris VIDEO Auto Iris DC Montaż obiektywu C lub CS Podłączenie obiektywu 4 pin złącze P Zewnętrzne wyzwalanie D/N TAK Napięcie zasilania 230V AC Pobierana moc 4,5W 8

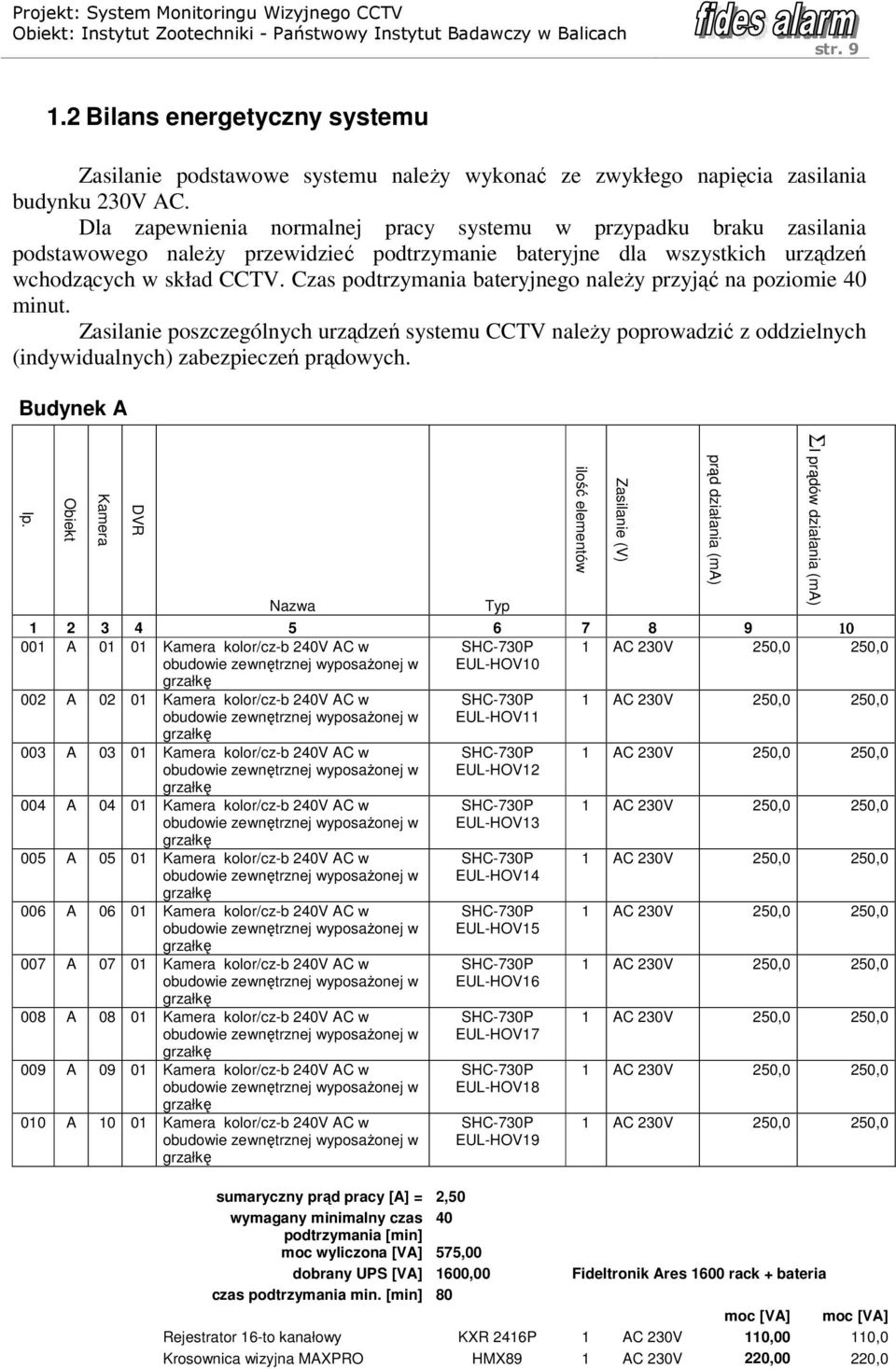

9 str. 9.2 Bilans energetyczny systemu Zasilanie podstawowe systemu należy wykonać ze zwykłego napięcia zasilania budynku 230V AC. Dla zapewnienia normalnej pracy systemu w przypadku braku zasilania podstawowego należy przewidzieć podtrzymanie bateryjne dla wszystkich urządzeń wchodzących w skład CCTV. Czas podtrzymania bateryjnego należy przyjąć na poziomie 40 minut. Zasilanie poszczególnych urządzeń systemu CCTV należy poprowadzić z oddzielnych (indywidualnych) zabezpieczeń prądowych. Budynek A lp. Obiekt Kamera DVR Nazwa Typ A 0 0 Kamera kolor/cz-b 240V AC w EUL-HOV0 002 A 02 0 Kamera kolor/cz-b 240V AC w 003 A 03 0 Kamera kolor/cz-b 240V AC w 004 A 04 0 Kamera kolor/cz-b 240V AC w 005 A 05 0 Kamera kolor/cz-b 240V AC w 006 A 06 0 Kamera kolor/cz-b 240V AC w 007 A 07 0 Kamera kolor/cz-b 240V AC w 008 A 08 0 Kamera kolor/cz-b 240V AC w 009 A 09 0 Kamera kolor/cz-b 240V AC w 00 A 0 0 Kamera kolor/cz-b 240V AC w EUL-HOV EUL-HOV2 EUL-HOV3 EUL-HOV4 EUL-HOV5 EUL-HOV6 EUL-HOV7 EUL-HOV8 EUL-HOV9 ilość elementów Zasilanie (V) prąd działania (ma) ΣI prądów działania (ma) sumaryczny prąd pracy [A] = 2,50 wymagany minimalny czas 40 podtrzymania [min] moc wyliczona [VA] 575,00 dobrany UPS [VA] 600,00 Fideltronik Ares 600 rack + bateria czas podtrzymania min. [min] 80 moc [VA] moc [VA] Rejestrator 6-to kanałowy KXR 246P AC 230V 0,00 0,0 Krosownica wizyjna MAXPRO HMX89 AC 230V 220,00 220,0 9

10 str. 0 Konwerter FO VT90WDM AC 230V 40,00 40,0 Konwerter FO VR500WDM 3 AC 230V 70,00 20,0 Konwerter FO VT7220 AC 230V 00,00 00,0 Konwerter I788 i788 AC 230V 25,00 25,0 moc wyliczona [VA] 705 wymagany minimalny czas 40 podtrzymania [min] dobrany UPS [VA] 600 Fideltronik Ares 600 rack + bateria czas podtrzymania min. [min] 60 Budynek B B 0 02 Kamera kolor/cz-b 240V AC w EUL-HOV0 002 B Kamera kolor/cz-b 240V AC w 003 B Kamera kolor/cz-b 240V AC w 004 B Kamera kolor/cz-b 240V AC w 005 B Kamera kolor/cz-b 240V AC w 006 B Kamera kolor/cz-b 240V AC w 007 B Kamera kolor/cz-b 240V AC w 008 B Kamera kolor/cz-b 240V AC w EUL-HOV EUL-HOV2 EUL-HOV3 EUL-HOV4 EUL-HOV5 EUL-HOV6 EUL-HOV7 009 B Kamera kolor wewnętrzna SID500 AC 230V 30,0 250,0 00 B 0 02 Kamera kolor wewnętrzna SID500 AC 230V 30,0 250,0 sumaryczny prąd pracy [A] = 2,50 moc [VA] moc [VA] Rejestrator 6-to kanałowy KXR 246P AC 230V 0,00 0,0 Konwerter FO VR500WDM 2 AC 230V 70,00 40,0 wymagany minimalny czas 40 podtrzymania [min] moc wyliczona [VA] 825,00 dobrany UPS [VA] 600,00 czas podtrzymania min. [min] 45 Fideltronik Ares 600 rack + bateria Budynek C C 0 03 Kamera kolor/cz-b 240V AC w EUL-HOV0 002 C Kamera kolor/cz-b 240V AC w 003 C Kamera kolor/cz-b 240V AC w 004 C Kamera kolor/cz-b 240V AC w EUL-HOV EUL-HOV2 EUL-HOV3 0

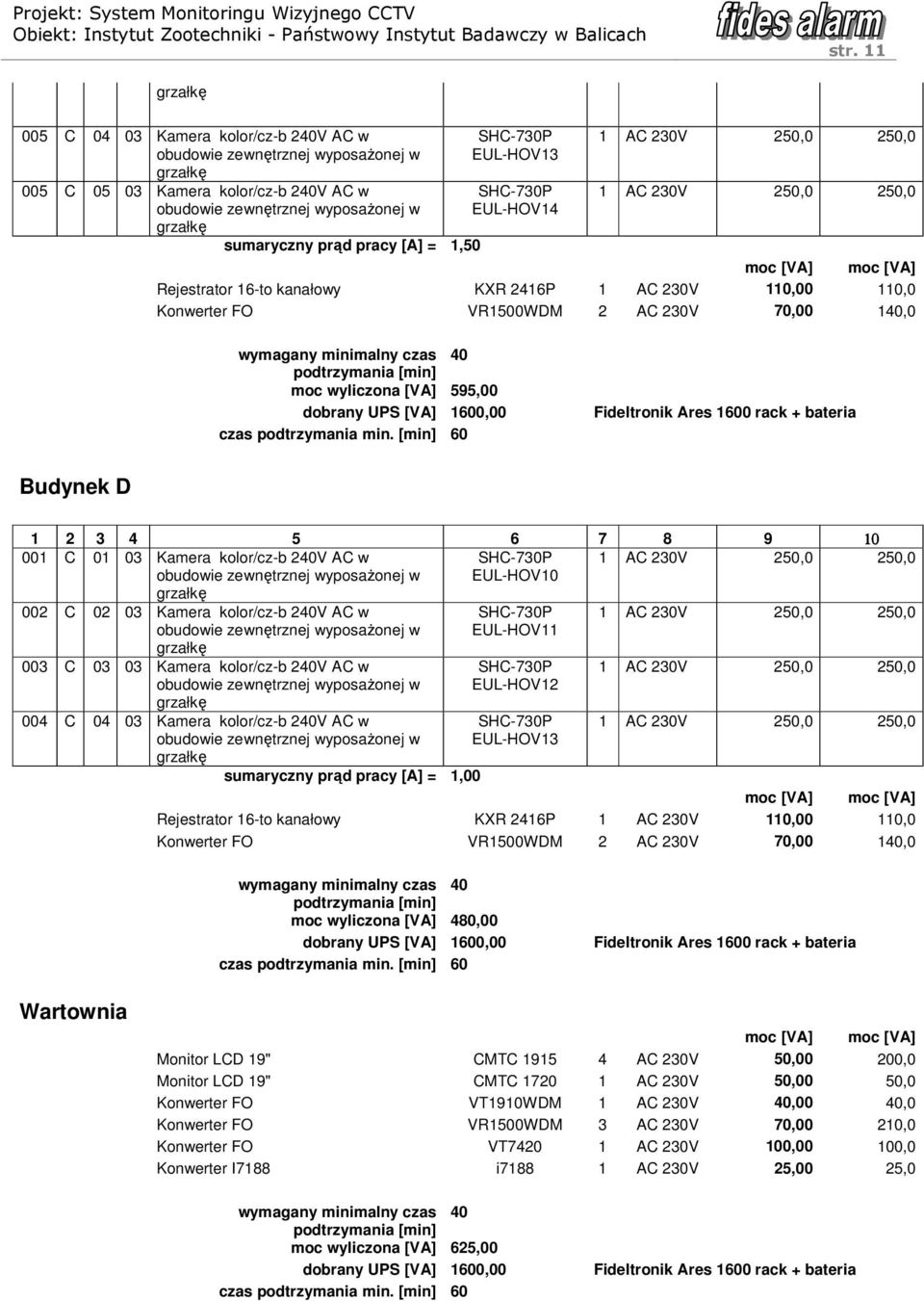

11 str. 005 C Kamera kolor/cz-b 240V AC w 005 C Kamera kolor/cz-b 240V AC w EUL-HOV3 EUL-HOV4 sumaryczny prąd pracy [A] =,50 moc [VA] moc [VA] Rejestrator 6-to kanałowy KXR 246P AC 230V 0,00 0,0 Konwerter FO VR500WDM 2 AC 230V 70,00 40,0 wymagany minimalny czas 40 podtrzymania [min] moc wyliczona [VA] 595,00 dobrany UPS [VA] 600,00 czas podtrzymania min. [min] 60 Fideltronik Ares 600 rack + bateria Budynek D C 0 03 Kamera kolor/cz-b 240V AC w EUL-HOV0 002 C Kamera kolor/cz-b 240V AC w 003 C Kamera kolor/cz-b 240V AC w 004 C Kamera kolor/cz-b 240V AC w EUL-HOV EUL-HOV2 EUL-HOV3 sumaryczny prąd pracy [A] =,00 moc [VA] moc [VA] Rejestrator 6-to kanałowy KXR 246P AC 230V 0,00 0,0 Konwerter FO VR500WDM 2 AC 230V 70,00 40,0 wymagany minimalny czas 40 podtrzymania [min] moc wyliczona [VA] 480,00 dobrany UPS [VA] 600,00 czas podtrzymania min. [min] 60 Fideltronik Ares 600 rack + bateria Wartownia moc [VA] moc [VA] Monitor LCD 9" CMTC 95 4 AC 230V 50,00 200,0 Monitor LCD 9" CMTC 720 AC 230V 50,00 50,0 Konwerter FO VT90WDM AC 230V 40,00 40,0 Konwerter FO VR500WDM 3 AC 230V 70,00 20,0 Konwerter FO VT7420 AC 230V 00,00 00,0 Konwerter I788 i788 AC 230V 25,00 25,0 wymagany minimalny czas 40 podtrzymania [min] moc wyliczona [VA] 625,00 dobrany UPS [VA] 600,00 czas podtrzymania min. [min] 60 Fideltronik Ares 600 rack + bateria

12 str Konserwacja systemów Zakres przeglądów i sposoby ich przeprowadzenia. Konserwacja okresowa powinna być przeprowadzana w pełnym zakresie w okresach nie dłuższych niż 6 miesiące. Podczas każdej konserwacji okresowej należy wykonać następujące sprawdzenia i wszelkie niezbędne poprawki:. Sprawdzenie instalacji, rozmieszczenia i zamocowania całego wyposażenia i urządzeń na podstawie dokumentacji technicznej. 2. Sprawdzenie sprawności działania wszystkich czujek, łącznie z urządzeniami uruchamianymi ręcznie. 3. Sprawdzenie zgodności z wymaganiami wszystkich połączeń giętkich. 4. Sprawdzenie czy zasilacze główne i rezerwowe pracują i są sprawne. 5. Sprawdzenie centrali i jej obsługi zgodnie z procedurą zakładu instalacji alarmowych. 6. Sprawdzenie poprawności działania każdego urządzenia transmisji alarmu przy współpracy z odpowiedzialną władzą albo zainteresowanym alarmowym centrum odbiorczym. 7. Sprawdzenie poprawności działania każdego akustycznego sygnalizatora alarmowego. 8. Sprawdzenie czy system alarmowy jest całkowicie w stanie gotowości do pracy. 2

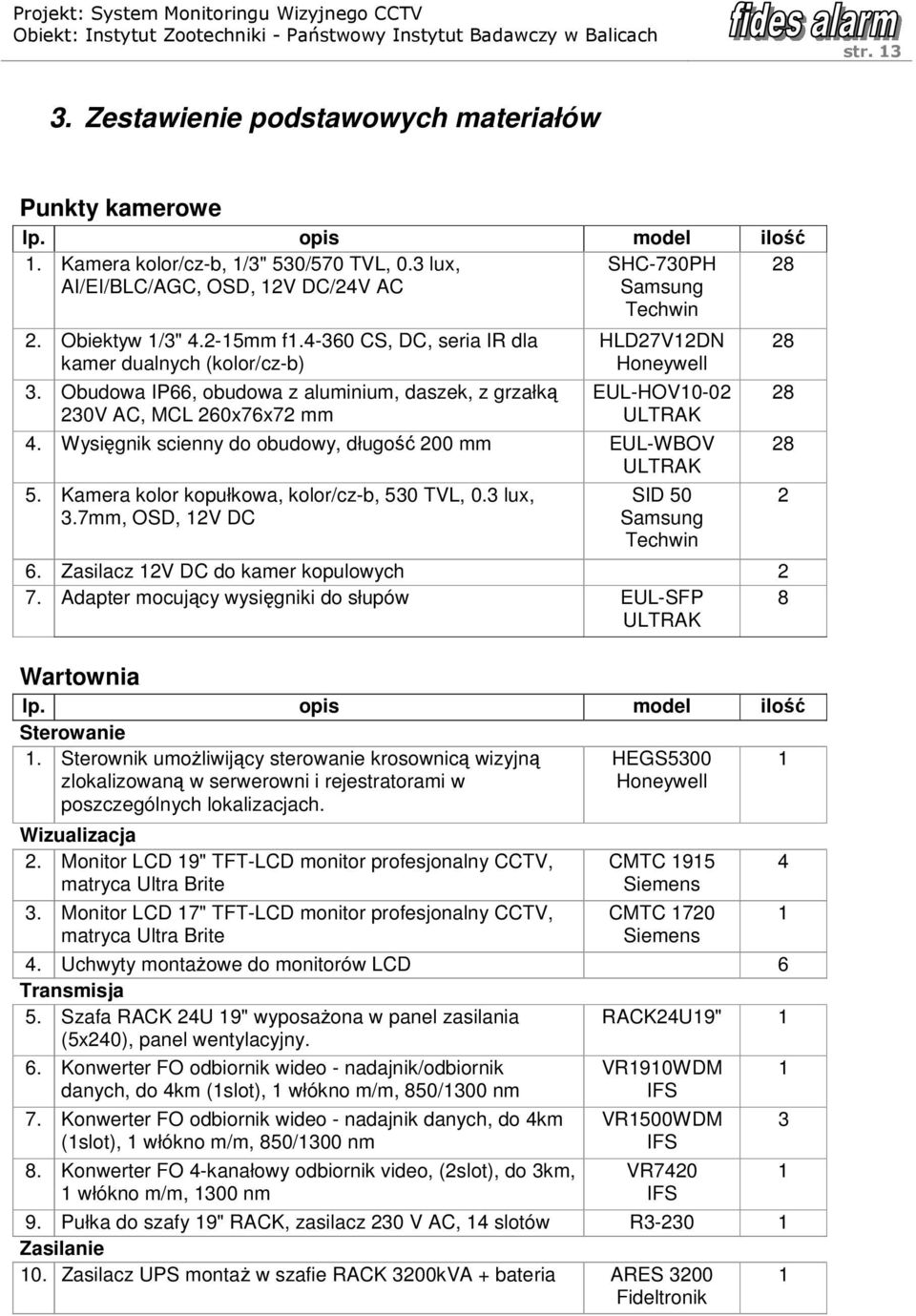

13 str Zestawienie podstawowych materiałów Punkty kamerowe lp. opis model ilość. Kamera kolor/cz-b, /3" 530/570 TVL, 0.3 lux, AI/EI/BLC/AGC, OSD, 2V DC/24V AC H Samsung Techwin Obiektyw /3" 4.2-5mm f CS, DC, seria IR dla kamer dualnych (kolor/cz-b) 3. Obudowa IP66, obudowa z aluminium, daszek, z grzałką 230V AC, MCL 260x76x72 mm HLD27V2DN Honeywell EUL-HOV0-02 ULTRAK 4. Wysięgnik scienny do obudowy, długość 200 mm EUL-WBOV ULTRAK 5. Kamera kolor kopułkowa, kolor/cz-b, 530 TVL, 0.3 lux, 3.7mm, OSD, 2V DC SID 50 Samsung Techwin 6. Zasilacz 2V DC do kamer kopulowych 2 7. Adapter mocujący wysięgniki do słupów EUL-SFP 8 ULTRAK Wartownia lp. opis model ilość Sterowanie. Sterownik umożliwijący sterowanie krosownicą wizyjną zlokalizowaną w serwerowni i rejestratorami w poszczególnych lokalizacjach. Wizualizacja 2. Monitor LCD 9" TFT-LCD monitor profesjonalny CCTV, matryca Ultra Brite 3. Monitor LCD 7" TFT-LCD monitor profesjonalny CCTV, matryca Ultra Brite HEGS5300 Honeywell CMTC 95 Siemens CMTC 720 Siemens 4. Uchwyty montażowe do monitorów LCD 6 Transmisja 5. Szafa RACK 24U 9" wyposażona w panel zasilania RACK24U9" (5x240), panel wentylacyjny. 6. Konwerter FO odbiornik wideo - nadajnik/odbiornik danych, do 4km (slot), włókno m/m, 850/300 nm VR90WDM IFS 7. Konwerter FO odbiornik wideo - nadajnik danych, do 4km (slot), włókno m/m, 850/300 nm 8. Konwerter FO 4-kanałowy odbiornik video, (2slot), do 3km, włókno m/m, 300 nm VR500WDM IFS VR7420 IFS 9. Pułka do szafy 9" RACK, zasilacz 230 V AC, 4 slotów R3-230 Zasilanie 0. Zasilacz UPS montaż w szafie RACK 3200kVA + bateria ARES 3200 Fideltronik

14 str. 4 Budynek A lp. opis model ilość Rejestracja. Rejestrator cyfrowy MPEG-4, pentaplex, 6 wejść video + 8 wejść audio, dysk 500 GB, wbudowana nagrywarka DVD-RW, Fast Ethernet, USB 2.0, rejestracja max 250 kl/s, w komplecie pilot podczerwieni, oprogramowanie sieciowe Sterowanie. Krosownica wizyjna MAXPRO, 6 wejść wideo, 8 wyjść wideo, 0 portów RS232: - HMX HMX28 - HMX832 - HMX208 - HMXPS9E - HMXAT200E 2. Konwerter moduł sterowania z 2 portów RS-232 wieloma rejestratoarami VIDIUS oraz synchronizacji zegarów z krosownicą MAX-000 Transmisja 6. Szafa RACK 42U 9" wyposażona w panel zasilania (5x240), panel wentylacyjny. 7. Konwerter FO nadajnik wideo - nadajnik/odbiornik danych, do 4km (slot), włókno m/m, 850/300 nm 8. Konwerter FO odbiornik wideo - nadajnik danych, do 4km (slot), włókno m/m, 850/300 nm 9. Konwerter FO 2-kanałowy nadajnik video, (2slot), do 3 km, włókno m/m, 300nm VIDIUS PRO 6 KXR246P Honeywell MAXPRO 000 Honeywell I-788/VM ICP DAS RACK42U9" VT90WDM IFS VR500WDM IFS VT7220 IFS 0. Pułka do szafy 9" RACK, zasilacz 230 V AC, 4 slotów R3-230 Zasilanie. Zasilacz UPS montaż w szafie RACK 3200kVA + bateria ARES 3200 Fideltronik 2 Budynek B lp. opis model ilość Rejestracja. Rejestrator cyfrowy MPEG-4, pentaplex, 6 wejść video + 8 wejść audio, dysk 500 GB, wbudowana nagrywarka DVD-RW, Fast Ethernet, USB 2.0, rejestracja max 250 kl/s, w komplecie pilot podczerwieni, oprogramowanie sieciowe Transmisja 2. Szafa RACK 24U 9" wyposażona w panel zasilania (5x240), panel wentylacyjny. 3. Konwerter FO odbiornik wideo - nadajnik danych, do 4km (slot), włókno m/m, 850/300 nm VIDIUS PRO 6 KXR246P Honeywell 3 RACK24U9" VT500WDM IFS Zasilanie 4. Zasilacz UPS montaż w szafie RACK 3200kVA ARES 3200 Fideltronik 2 4

15 str. 5 Budynek C lp. opis model ilość Rejestracja. Rejestrator cyfrowy MPEG-4, pentaplex, 8 wejść video + 8 wejść audio, dysk 500 GB, wbudowana nagrywarka DVD- RW, Fast Ethernet, USB 2.0, rejestracja max 250 kl/s, w komplecie pilot podczerwieni, oprogramowanie sieciowe Transmisja 2. Szafa RACK 24U 9" wyposażona w panel zasilania (5x240), panel wentylacyjny. 3. Konwerter FO odbiornik wideo - nadajnik danych, do 4km (slot), włókno m/m, 850/300 nm VIDIUS PRO 8 KXR2408P Honeywell RACK24U9" VT500WDM IFS Zasilanie 4. Zasilacz UPS montaż w szafie RACK 3200kVA ARES 3200 Fideltronik Budynek D lp. opis model ilość Rejestracja. Rejestrator cyfrowy MPEG-4, pentaplex, 8 wejść video + 8 wejść audio, dysk 500 GB, wbudowana nagrywarka DVD- RW, Fast Ethernet, USB 2.0, rejestracja max 250 kl/s, w komplecie pilot podczerwieni, oprogramowanie sieciowe Transmisja 2. Szafa RACK 24U 9" wyposażona w panel zasilania (5x240), panel wentylacyjny. 3. Konwerter FO odbiornik wideo - nadajnik danych, do 4km (slot), włókno m/m, 850/300 nm VIDIUS PRO 8 KXR2408P Honeywell 2 RACK24U9" VT500WDM IFS Zasilanie 4. Zasilacz UPS montaż w szafie RACK 3200kVA ARES 3200 Fideltronik Połączenia światłowodowe lp. opis model ilość Serwerownia budynek A. Panel 9"/U plastic 24*SC (2*duplex) MM Panel 9"/U plastic 2*SC (6*duplex) Panel porządkujący 9"/U Pigtail MM 50/25µm SC m Pigtail SM SC/PC 9/25µm kabel 2,8mm m Kaseta do mocowania 2 spawów Osłona termiczna spawów Kabel krosowy duplex MM 50/25µm SC/SC m Kabel krosowy simplex 2,8mm SM SC-SC 9/25µm 5m Kabel krosowy duplex MM 50/25µm SC/SC 5m Kabel krosowy duplex MM 50/25µm SC/SC 2m Punkt dystrybucyjny budynek B 2. Panel 9"/U plastic 2*SC (6*duplex) MM Panel porządkujący 9"/U Pigtail MM 50/25µm SC m Kaseta do mocowania 2 spawów Osłona termiczna spawów

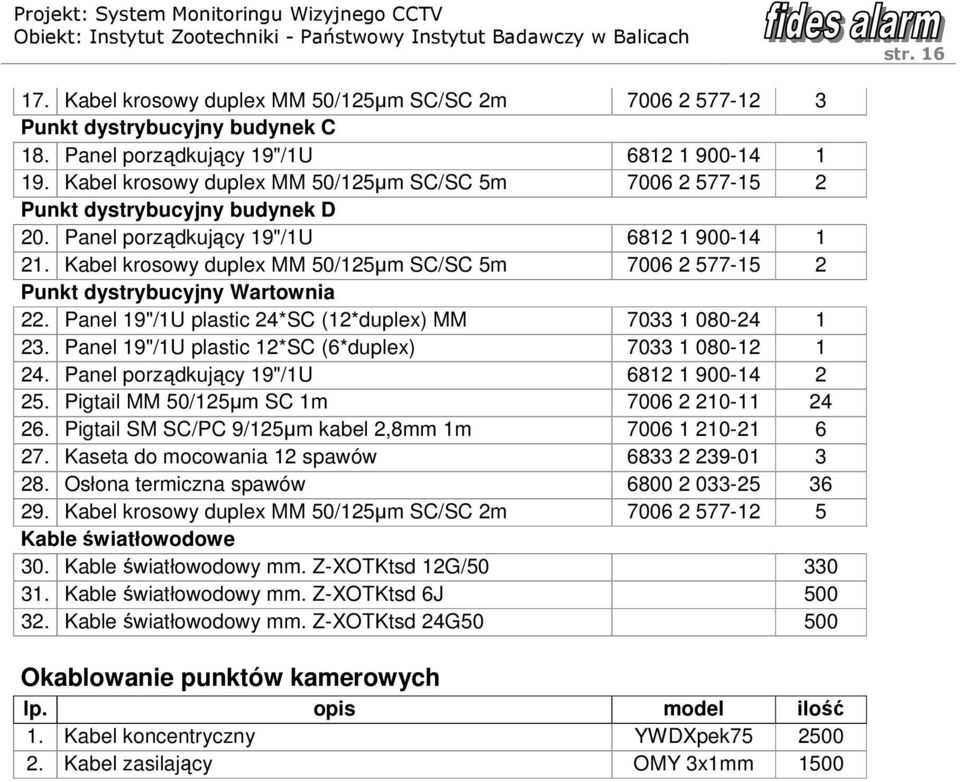

16 str Kabel krosowy duplex MM 50/25µm SC/SC 2m Punkt dystrybucyjny budynek C 8. Panel porządkujący 9"/U Kabel krosowy duplex MM 50/25µm SC/SC 5m Punkt dystrybucyjny budynek D 20. Panel porządkujący 9"/U Kabel krosowy duplex MM 50/25µm SC/SC 5m Punkt dystrybucyjny Wartownia 22. Panel 9"/U plastic 24*SC (2*duplex) MM Panel 9"/U plastic 2*SC (6*duplex) Panel porządkujący 9"/U Pigtail MM 50/25µm SC m Pigtail SM SC/PC 9/25µm kabel 2,8mm m Kaseta do mocowania 2 spawów Osłona termiczna spawów Kabel krosowy duplex MM 50/25µm SC/SC 2m Kable światłowodowe 30. Kable światłowodowy mm. Z-XOTKtsd 2G/ Kable światłowodowy mm. Z-XOTKtsd 6J Kable światłowodowy mm. Z-XOTKtsd 24G Okablowanie punktów kamerowych lp. opis model ilość. Kabel koncentryczny YWDXpek Kabel zasilający OMY 3xmm 500 6

17 str Wykaz krytycznych przewodów Wykaz przewodów umieszczony w jest tabeli CCTV Projektuje się następujące kable do systemu CCTV: XzWDXpekw 75,00/4,8 - do kamer zewnętrznych YWDXpek 75,0/4,8 - do kamer wewnętrznych YDY 3x,5 - Zasilanie 230V OMY 2x - Zasilanie 2V 7

18 str Rysunki a) Schemat blokowy systemu monitoringu wizyjnego (rys..) b) Schemat blokowe połączeń światłowodowych. (rys..2) c) Rozmieszczenie elementów CCTV na rzutach budynek A (rys. 2.) d) Rozmieszczenie elementów CCTV na rzutach budynek B (rys. 2.2) e) Rozmieszczenie elementów CCTV na rzutach budynek C (rys. 2.3) f) Rozmieszczenie elementów CCTV na rzutach budynek D (rys. 2.4) g) Kanalizacja kablowa (rys. 2.5) 8
