1 Tokarki CNC Katalog Seria MT208/310/312/412/415 Series PPH Gappa Rzeczy niemożliwe robimy od zaraz, na cuda potrzebujemy trochę czasu

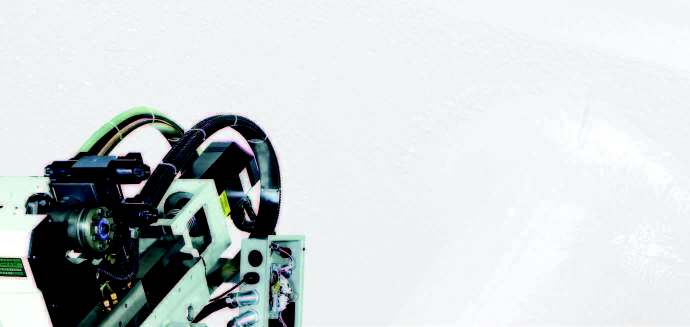

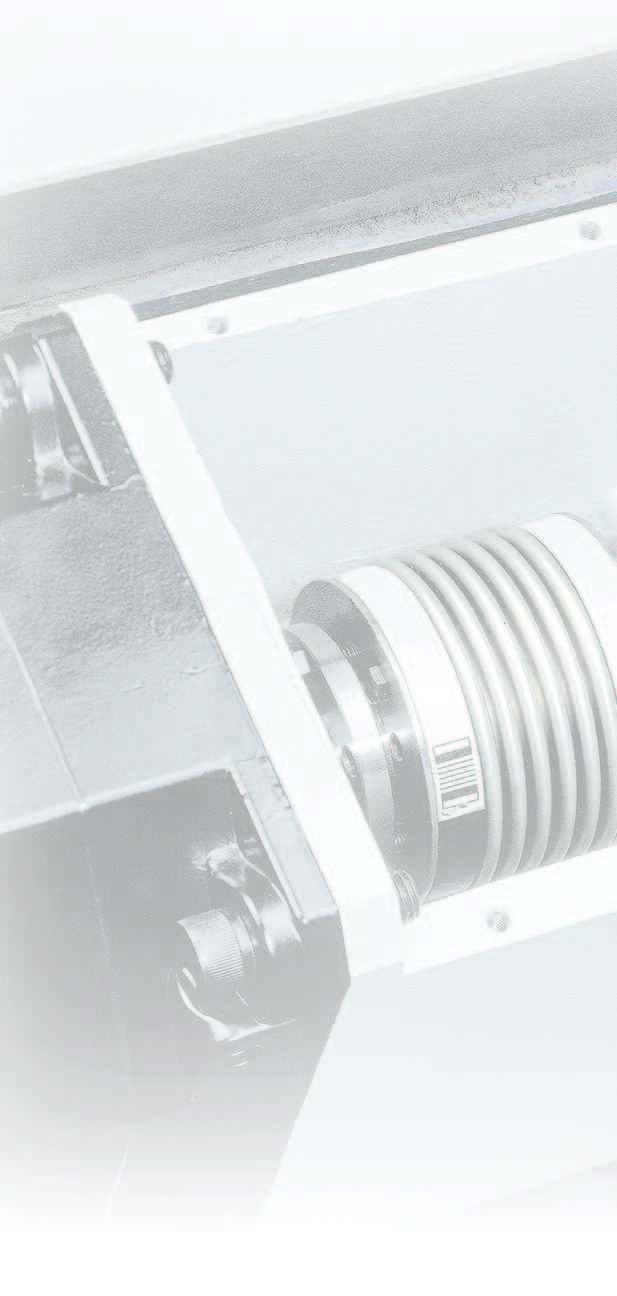

2 Maszyna Seria MT208/310/312/412/415 Saria ta dzięki swoim parametrom stanowi solidną podstawę dla każdego zakładu. Z parametrami takimi jak 3000 długość toczonego elementu; 117,5 średnicy obrabianegopręta i 700 przelotu nad łożem daje gwarancję i pewność wykonania wszelkich niezbędnych detali. Łoże nachylone pod kątem 30 stopni powoduje brak wibracji podczas pracy maszyny. Ergonomicznie umiejscowione wrzeciono, konik i głowica zapewniają bardzo dobre warunki pracy dla operatora maszyny. Właściwa konfiguracja i odpowiednio dobrane wyposażenie zapewniają dużą trwałość maszyny jak i dużą łatwość obsługi. Seria ta stanowi doskonałe połaczenie wysokiej jakości oraz przystępnych cen. Szybkie i dokładnie servo sterowane głowice (dla Fanuc 21i TB ) MT310 MT310 MT208MC 750 Elastyczne sprzęgła zapewniają delikatne i dokładne ruchy maszyny Szybkie i dokładne servo głowice oraz w opcji głowice VDI

3 Sterowanie Opcje Dane techniczne Specyfikacja techniczna 1 MT415MC 1500 MT415MC

4 Maszyna MT208 łożysko o dużej średnicy (do 100) zapewnia wysoką sztywność

5 Sterowanie Opcje Dane techniczne Specyfikacja techniczna Seria MT stanowi udane połączenie wysokiej jakości z przystępnymi cenami. Łoże nachylone pod kątem 30 stopni zapewnia łatwość obsługi oraz dobre usuwanie wiór Odlewane, żeliwne łoże z optymalnie zaprojektowanymi żebrami, zapewnia wysoką sztywność konstrukcji Duże łożysko wrzeciona daje wysoką sztywność konstrukcji Encoder dużej rozdzielczości zamontowany we wrzecionie zapewnia dużą dokładność w osi C Bezpośrednio sterowane serwomotory dla przesuwu w osiach Servo głowica (Fanuc 21i TB) i hydrauliczna głowica (Fanuc Oi TC) są do wyboru dla użytkownika jako alternatywne. Uchwyt o dużej średnicy dla łatwego montażu narzędzi Specjalne umiejscowienie silnika napęduwrzeciona minimalizuje zajmowaną powierzchnię Jednobryłowa konstrukcja podstawy zapewnia wysoką sztywność urządzenia. Programowalny konik dostępny jako opcja W przypadku opcji wyposażenia w przeciw wrzeciono możliwe jest przechwytywanie obrabianego elementu z głównego wrzeciona do przeciw wrzeciona (MT308MCS) duży zbiornik na chłodziwo Doprowadzenie chłodziwa poprzez dysk głowicy Pompa wysokociśnieniowa Kontrolowany przez PLC transporter wiór MT308MCS w opcji z przeciw wrzecionem daje możliwość zaprogramowania maszyny tak by przeciw wrzeciono przechwytywało element obrabiany

6 MT415 z servo głowicą (Fanuc 21i TB) lub głowicą hydrauliczną (Fanuc Oi TC) jako alternatywa do wyboru

7 Sterowanie Opcje Dane techniczne Specyfikacja techniczna CNC controller standard & options function list Standard NANot Available ITEM Control axis Feed function Spindle SERVO TOOL PROGRAM I/O Other FUNCTION NAME Synchronous axis Minimum input coand Minimum coand input value Mirror image Fine acc/dec control Feedrate override range Dwell function Reference return M.P.G feed multiple Rapid feedrate Feed per minute Feed per revolution Spindle orientation function Rigid tapping CS axis control Spindle override Serial spindle output.(2nd spindle) Surface speed control Cylindrical interpolation function Incremental system 1/10 Polar coordinate interpolation Stroke travel check Tool coand format Tool nose radius compensation Tool offset pair number Tool geometry/wear offset Absolute/Incremental program input Multiple canned cycle Program decimal input Metric / Inch convert ARC interpolation Call subprogram Threading cycle retract Coordinate system extend. M code function Macro B Macro coon variable extend. Continue threading cutting Drilling cycle Drawing dimension direct input Multiple canned cycle 2 Chamfering cancel (ON/OFF) external data input F10/11 tape format I/O code I/O interface Stroke program length Program set number Program call function Monitor Background editing Help function Cycle time & parts counter display Self diagnostic function Load display function Extend parts program editing Optional block skip function Read / punch interface External message display External deceleration function 3rd axis display function M,S,T code function lock External position switching Graphic conversation function Graphic conversation function Graphic conversation function SPECIFICATIONS ~150% (per unit 10% ) G04 G28 X1X10X100 F % G98 G99 M19 G84G88(MC model only) (MC model only) 50~120% (MC model only) G96G97 G107 (MC model only) G112G113 (MC model only) Over travel control T4 digital G40~G42 G22G23 G70~G76 G20G21 G02G03 M98 (total 4 nests) G52~G59 M code 2 & 3 digital #100~#199#500~#999 G83 Apply G92 G10 ISO/EIA code RS232C Call sequence number Spindle & servo Program copy etc. C axis display( MC model only ) MANUAL GUIDE 0i (8.4" LCD) TURN MATE MANUAL GUIDE i (10.4"LCD) 0iTC X,Z,C 32 pairs 640M 400EA 8.4"LCD color NA opt. 21iTB X,Z,C 32 pairs Opt. Opt. Opt. Opt. Opt. 640M 200EA 10.4"LCD color NA NA

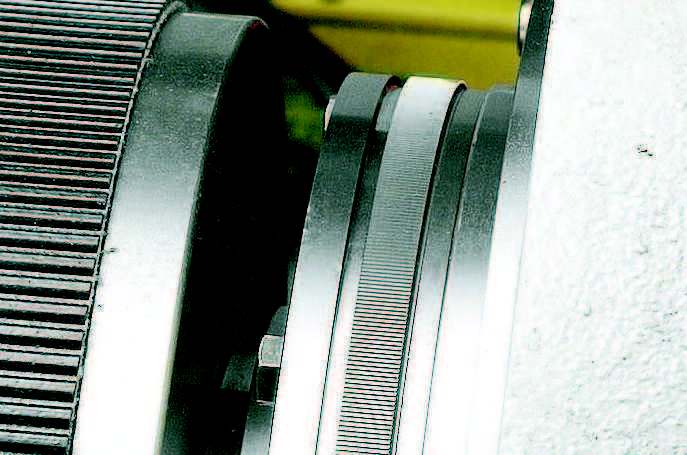

8 550 Rozważaliśmy wiele możliwych sytuacji, które mogą wystąpić podczas twojej pracy. Stąd duża liczba opcji dodatkowych dla twojego wyrobu. Maszyna Chwytak elementów dostępny dla w pełni automatycznej pracy (opcja) Ustawiacz narzędzi zapewnia szybkie i łatwe ustawienie (opcja) Encoder wysokiej rozdzielczości osi C firmy Fanuc (opcja) Wymiary robocze MT208MC A (A) (A) (B) 210 MT4 (C) (B) (C) Machine type (MC) A MT MT B C

9 Sterowanie Opcje Dane techniczne Specyfikacja techniczna Wymiary robocze (A) (A) (B) (C) (B) (C) Machine type (MC) A C B MT310 MT312 MT310 MT MT MT MT Wymiary robocze (A) (C) (B) (C) (A) (B) Machine type (MC) A C B MT415 MT412 MT415 MT412 MT MT MT MT MT

10 Maszyna Wykres mocy Wykres mocy STD. OPT. MT208 Spindle Capacity ( P18/6000i) (KW) (Nm) KW 30min, S3 60% Operating zone 9KW Continuous operating zone (rpm) Wykres mocy STD. OPT. MT310/312 Spindle Capacity ( P40/6000i) (KW) KW 30min, S3 60% Operating zone 18.5KW (Nm) Continuous operating zone KW 9KW (rpm) Wykres mocy STD. OPT. MT412/415 Spindle Capacity ( P50/6000i) (KW) (Nm) min, S3 60% Operating zone KW Continuous operating zone 22KW KW KW (rpm)

11 Sterowanie Opcje Specyfikacja techniczna Dane techniczne Wymiary maszyny Wymiary maszyny MT A A Wymiary maszyny MT310/312 Wymiary maszyny MT412/

12 MachineMaszyna Specyfikacja Techniczna Przelot nad łożem Przelot nad supportem Max. średnica toczonego elementu Max. długość toczonego elementu Max. pręt z podajnika Rozmiar uchwytu Silnik napędowy wrzeciona Zakres prędkości wrzeciona Zakres prędkości frezowania Zakończenie wrzeciona Przelot wrzeciona Średnica przedniego łożyska wrzeciona Stożek wrzeciona Przesuw osi X Przesuw osi Z Silnik osi X Silnik osi Z Szybki przesuw osi X Szybki przesuw osi Z Prowadnica Liczba narzędzi w głowicy Rozmiar narzędzi Średnica wytaczadła Średnica tulei konika Wysuw tulei konika Przesuw konika Stożek tulei konika Moc elektryczna Pojemność zbiornika na chłodziwo Przepływ chłodziwa Całkowita wysokość Długość Szerokość Waga netto (30min. /cont.) inch rpm rpm ASA m/min m/min kva Liter L/min kg MT / '' 7.5/9KW (9/11KW opt.) 4800 A / /787 MT208MC / '' 7.5/9KW (9/11KW opt.) A / / KW (2.1HP) 1.6KW (2.1HP) 1.6KW (2.1HP) 24 (30 opt.) (30 opt.) 24 Ślizgowa (Liniowa w opcji) Ślizgowa (Liniowa w opcji) 6+6 (10 opt.) / /665 MT#4 MT# / / / / / /4600 Producent zastrzega sobie prawo do zmian specyfikacji projektu lub charakterystyk przedstawionych tu maszyn bez wcześniejszego powiadomienia. Dołożyliśmy wszelkich starań by przedstawione tu dane były zgodne z rzeczywiastością. Nie bierzemy odpowiedzialności za powstałe błędy edytorskie. Akcesoria standardowe 3szczękowy uchwyt System hydrauliki Hydrauliczny konik Kieł obrotowy System chłodziwa System smarowania Oświetlenie przestrzeni roboczej Wymiennik ciepła Nożne sterowanie uchwytu Zestaw narzędzi Podkładki do poziomowania Podręcznik użytkowania i serwisu Oprawka narzędziowa OD Certyfikat CE Oprawki narzędziowe do wierteł Tuleja redukcyjna do wierteł Transformator Akcesoria dodatkowe Podajnik pręta Chwytak detali Nastawiacz narzędzi Oś C Głowica VDI Oprawka VDI Drzwi automatyczne Podajnik wiór Pojemnik na wióry Dodatkowe oprawki i tuleje redukcyjne Sprzęgło bezpieczeństwa Haki do podnoszenia maszyny Zestaw do poziomowania
