Opis interfejsu Modbus w sterowniku ACU3.57
|
|
- Paweł Góra
- 8 lat temu
- Przeglądów:
Transkrypt

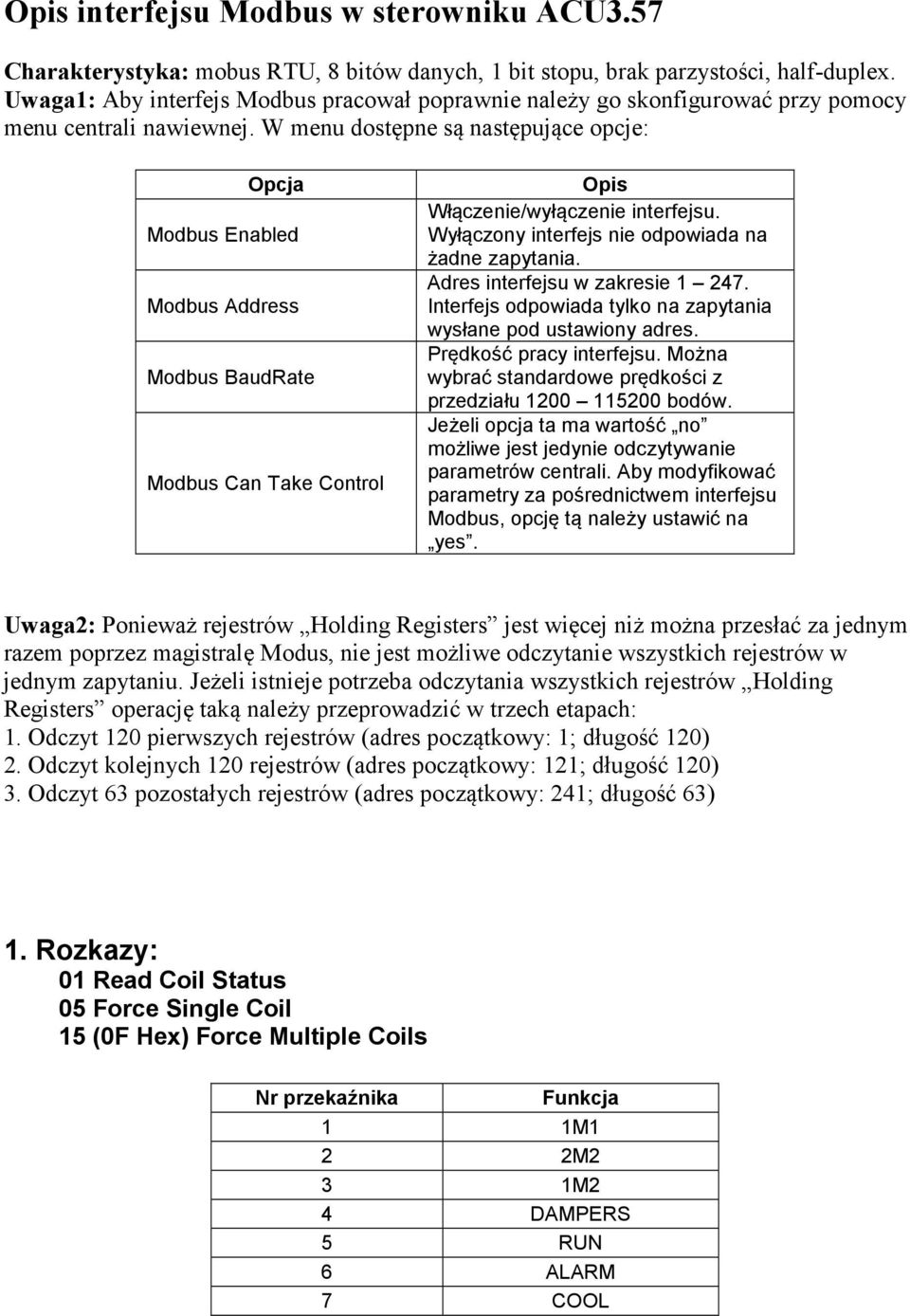

1 Opis interfejsu Modbus w sterowniku ACU3.57 Charakterystyka: mobus RTU, 8 bitów danych, 1 bit stopu, brak parzystości, half-duplex. Uwaga1: Aby interfejs Modbus pracował poprawnie należy go skonfigurować przy pomocy menu centrali nawiewnej. W menu dostępne są następujące opcje: Opcja Modbus Enabled Modbus Address Modbus BaudRate Modbus Can Take Control Opis Włączenie/wyłączenie interfejsu. Wyłączony interfejs nie odpowiada na żadne zapytania. Adres interfejsu w zakresie Interfejs odpowiada tylko na zapytania wysłane pod ustawiony adres. Prędkość pracy interfejsu. Można wybrać standardowe prędkości z przedziału bodów. Jeżeli opcja ta ma wartość no możliwe jest jedynie odczytywanie parametrów centrali. Aby modyfikować parametry za pośrednictwem interfejsu Modbus, opcję tą należy ustawić na yes. Uwaga2: Ponieważ rejestrów Holding Registers jest więcej niż można przesłać za jednym razem poprzez magistralę Modus, nie jest możliwe odczytanie wszystkich rejestrów w jednym zapytaniu. Jeżeli istnieje potrzeba odczytania wszystkich rejestrów Holding Registers operację taką należy przeprowadzić w trzech etapach: 1. Odczyt 120 pierwszych rejestrów (adres początkowy: 1; długość 120) 2. Odczyt kolejnych 120 rejestrów (adres początkowy: 121; długość 120) 3. Odczyt 63 pozostałych rejestrów (adres początkowy: 241; długość 63) 1. Rozkazy: 01 Read Coil Status 05 Force Single Coil 15 (0F Hex) Force Multiple Coils Nr przekaźnika Funkcja 1 1M1 2 2M2 3 1M2 4 DAMPERS 5 RUN 6 ALARM 7 COOL

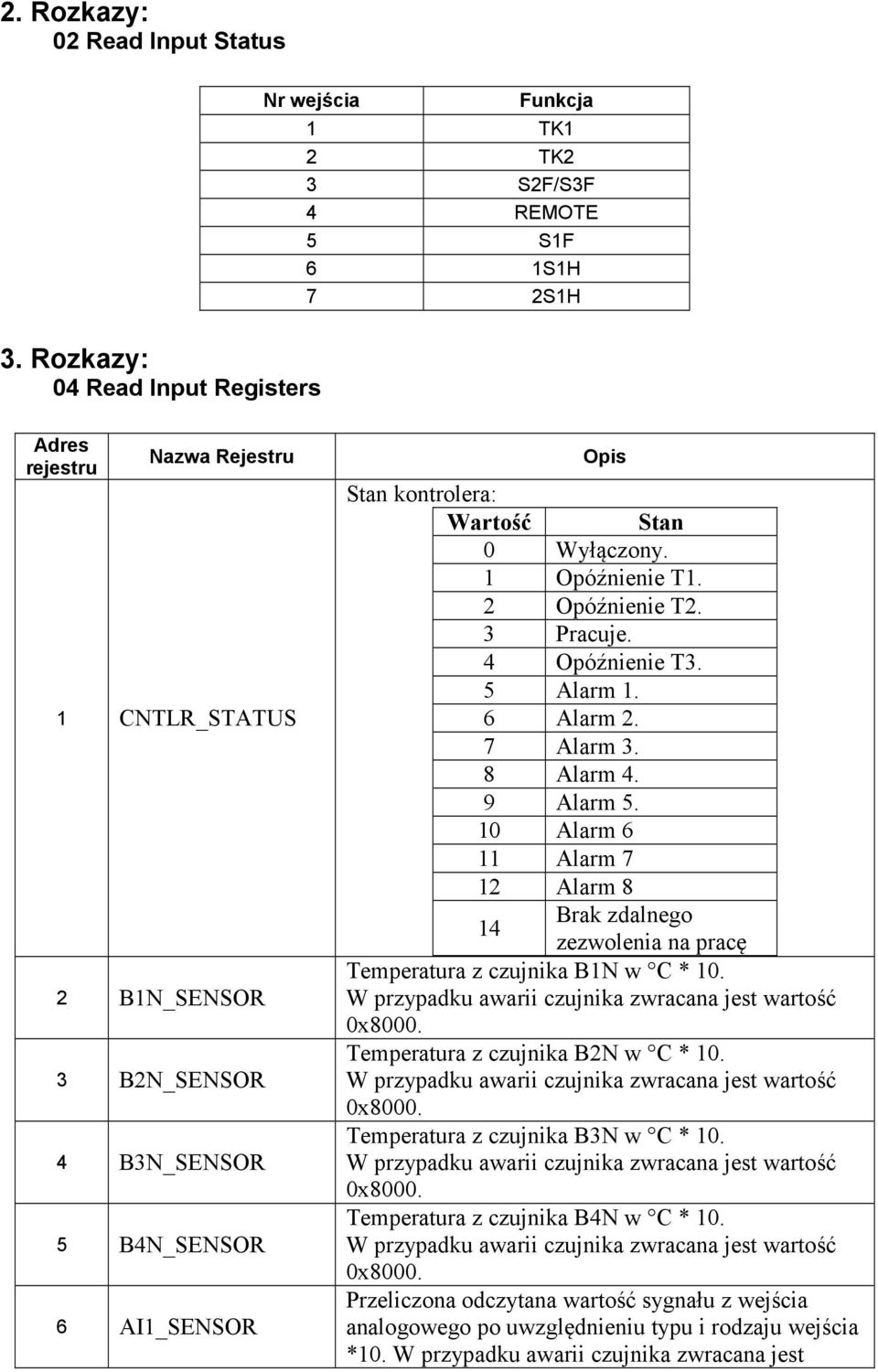

2 2. Rozkazy: 02 Read Input Status 3. Rozkazy: 04 Read Input Registers Nr wejścia Funkcja 1 TK1 2 TK2 3 S2F/S3F 4 REMOTE 5 S1F 6 1S1H 7 2S1H Adres rejestru Nazwa Rejestru 1 CNTLR_STATUS 2 B1N_SENSOR 3 B2N_SENSOR 4 B3N_SENSOR 5 B4N_SENSOR 6 AI1_SENSOR Opis Stan kontrolera: Wartość Stan 0 Wyłączony. 1 Opóźnienie T1. 2 Opóźnienie T2. 3 Pracuje. 4 Opóźnienie T3. 5 Alarm 1. 6 Alarm 2. 7 Alarm 3. 8 Alarm 4. 9 Alarm Alarm 6 11 Alarm 7 12 Alarm 8 Brak zdalnego 14 zezwolenia na pracę Temperatura z czujnika B1N w C * 10. W przypadku awarii czujnika zwracana jest wartość 0x8000. Temperatura z czujnika B2N w C * 10. W przypadku awarii czujnika zwracana jest wartość 0x8000. Temperatura z czujnika B3N w C * 10. W przypadku awarii czujnika zwracana jest wartość 0x8000. Temperatura z czujnika B4N w C * 10. W przypadku awarii czujnika zwracana jest wartość 0x8000. Przeliczona odczytana wartość sygnału z wejścia analogowego po uwzględnieniu typu i rodzaju wejścia *10. W przypadku awarii czujnika zwracana jest

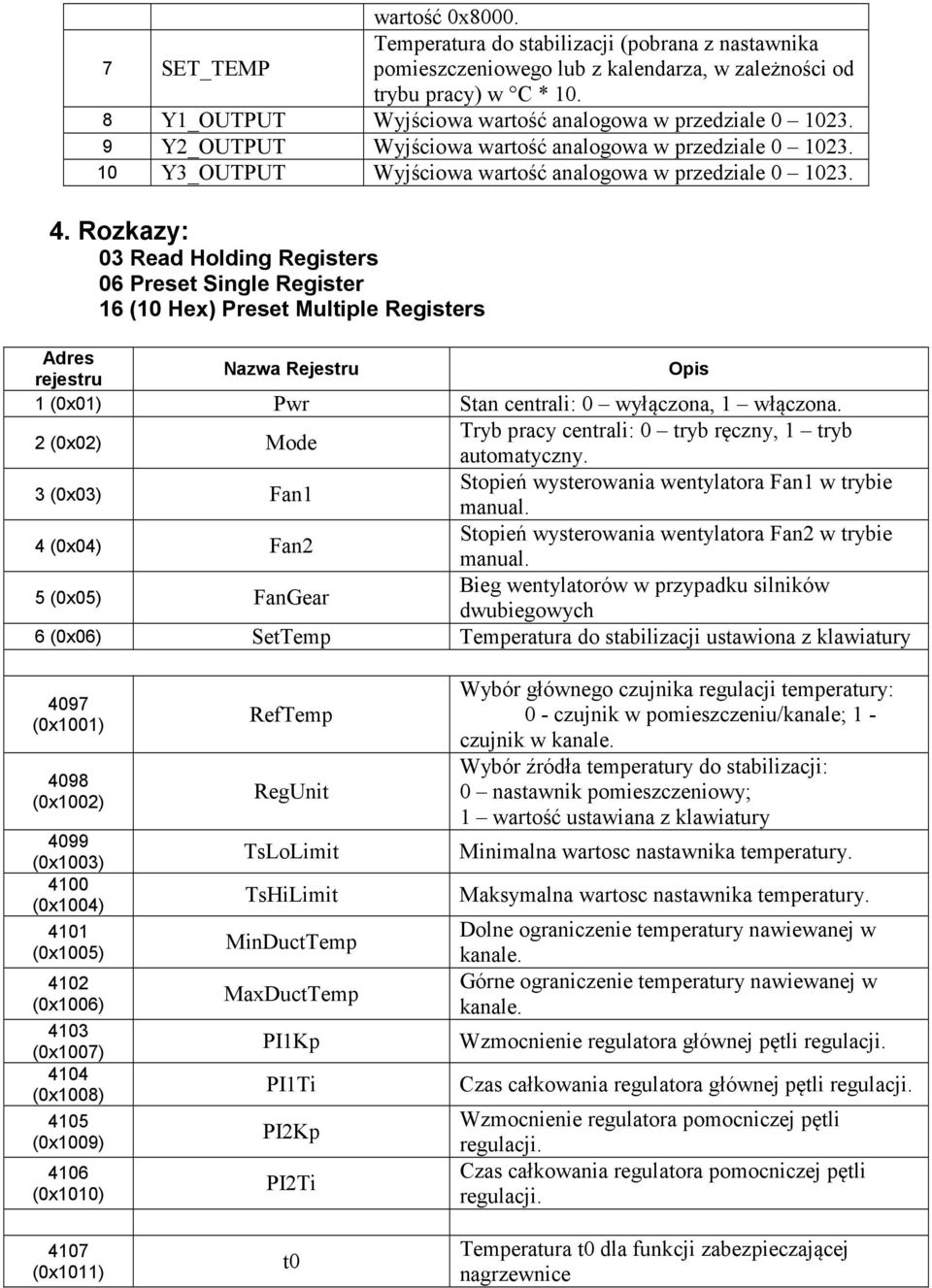

3 wartość 0x SET_TEMP Temperatura do stabilizacji (pobrana z nastawnika pomieszczeniowego lub z kalendarza, w zależności od trybu pracy) w C * Y1_OUTPUT Wyjściowa wartość analogowa w przedziale Y2_OUTPUT Wyjściowa wartość analogowa w przedziale Y3_OUTPUT Wyjściowa wartość analogowa w przedziale Rozkazy: 03 Read Holding Registers 06 Preset Single Register 16 (10 Hex) Preset Multiple Registers Adres rejestru Nazwa Rejestru 1 (0x01) Pwr Stan centrali: 0 wyłączona, 1 włączona. 2 (0x02) Mode Tryb pracy centrali: 0 tryb ręczny, 1 tryb automatyczny. 3 (0x03) Fan1 Stopień wysterowania wentylatora Fan1 w trybie manual. 4 (0x04) Fan2 Stopień wysterowania wentylatora Fan2 w trybie manual. 5 (0x05) Bieg wentylatorów w przypadku silników dwubiegowych 6 (0x06) SetTemp Temperatura do stabilizacji ustawiona z klawiatury Opis 4097 (0x1001) 4098 (0x1002) 4099 (0x1003) 4100 (0x1004) 4101 (0x1005) 4102 (0x1006) 4103 (0x1007) 4104 (0x1008) 4105 (0x1009) 4106 (0x1010) 4107 (0x1011) RefTemp RegUnit TsLoLimit TsHiLimit MinDuctTemp MaxDuctTemp PI1Kp PI1Ti PI2Kp PI2Ti t0 Wybór głównego czujnika regulacji temperatury: 0 - czujnik w pomieszczeniu/kanale; 1 - czujnik w kanale. Wybór źródła temperatury do stabilizacji: 0 nastawnik pomieszczeniowy; 1 wartość ustawiana z klawiatury Minimalna wartosc nastawnika temperatury. Maksymalna wartosc nastawnika temperatury. Dolne ograniczenie temperatury nawiewanej w kanale. Górne ograniczenie temperatury nawiewanej w kanale. Wzmocnienie regulatora głównej pętli regulacji. Czas całkowania regulatora głównej pętli regulacji. Wzmocnienie regulatora pomocniczej pętli regulacji. Czas całkowania regulatora pomocniczej pętli regulacji. Temperatura t0 dla funkcji zabezpieczającej nagrzewnice
4 4108 (0x1012) 4109 (0x1013) t1 y0 Temperatura t1 dla funkcji zabezpieczającej nagrzewnice Wysterowanie y0 dla funkcji zabezpieczającej nagrzewnice 4110 (0x1014) 4111 (0x1015) 4112 (0x1016) 4113 (0x1017) 4114 (0x1018) 4115 (0x1019) 4116 (0x1020) 4117 (0x1021) 4118 (0x1022) 4119 (0x1023) 4120 (0x1024) 4121 (0x1025) 4122 (0x1026) 4123 (0x1027) 4124 (0x1028) 4125 (0x1029) 4126 (0x1030) 4127 (0x1031) 4128 (0x1032) Fan1Control Fan1Output Fan1Direction Fan1LowValue Sterowanie Fan1: 0 - Inactive; 1 - Direct; 2 Inverter. Przypisanie wyjścia analogowego Fan1: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). Fan1HighValue Wartość maksymalna wyjścia analog.(1-100%). Fan1M1M2Enable Zezwolenie na sterowanie wyjściem 1M2. Fan1RUNEnable Fan1StartDelayLSB Fan1StartDelayMSB Fan2Control Fan2Output Fan2Direction Fan2LowValue Fan2HighValue Zezwolenie na sterowanie wyjściem RUN. Opóźnienie załączenia 1M1 w stosunku do załączenia przepustnic (czas T1). Sterowanie Fan2: 0 - Inactive; 1 - Direct; 2 Inverter. Przypisanie wyjścia analogowego Fan2: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). Wartość maksymalna wyjścia analog.(1-100%). Fan2M1M2Enable Zezwolenie na sterowanie wyjściem 1M2. Fan2RUNEnable Fan2StartDelayLSB Fan2StartDelayMSB FansOffDelay Zezwolenie na sterowanie wyjściem RUN. Opóźnienie załączenia 2M1 w stosunku do załączenia 1M1 (czas T2). Opóźnienie wyłączenia wentylatorów w trybie HE (0x1033) 4130 (0x1034) 4131 (0x1035) 4132 (0x1036) Heater1Output Heater1Direction Heater1LowValue Przypisanie wyjścia analogowego Heater1: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). Heater1HighValue Wartość maksymalna wyjścia analog.(1-100%) Heater1M1M2Enable Zezwolenie na sterowanie wyjściem 1M2.

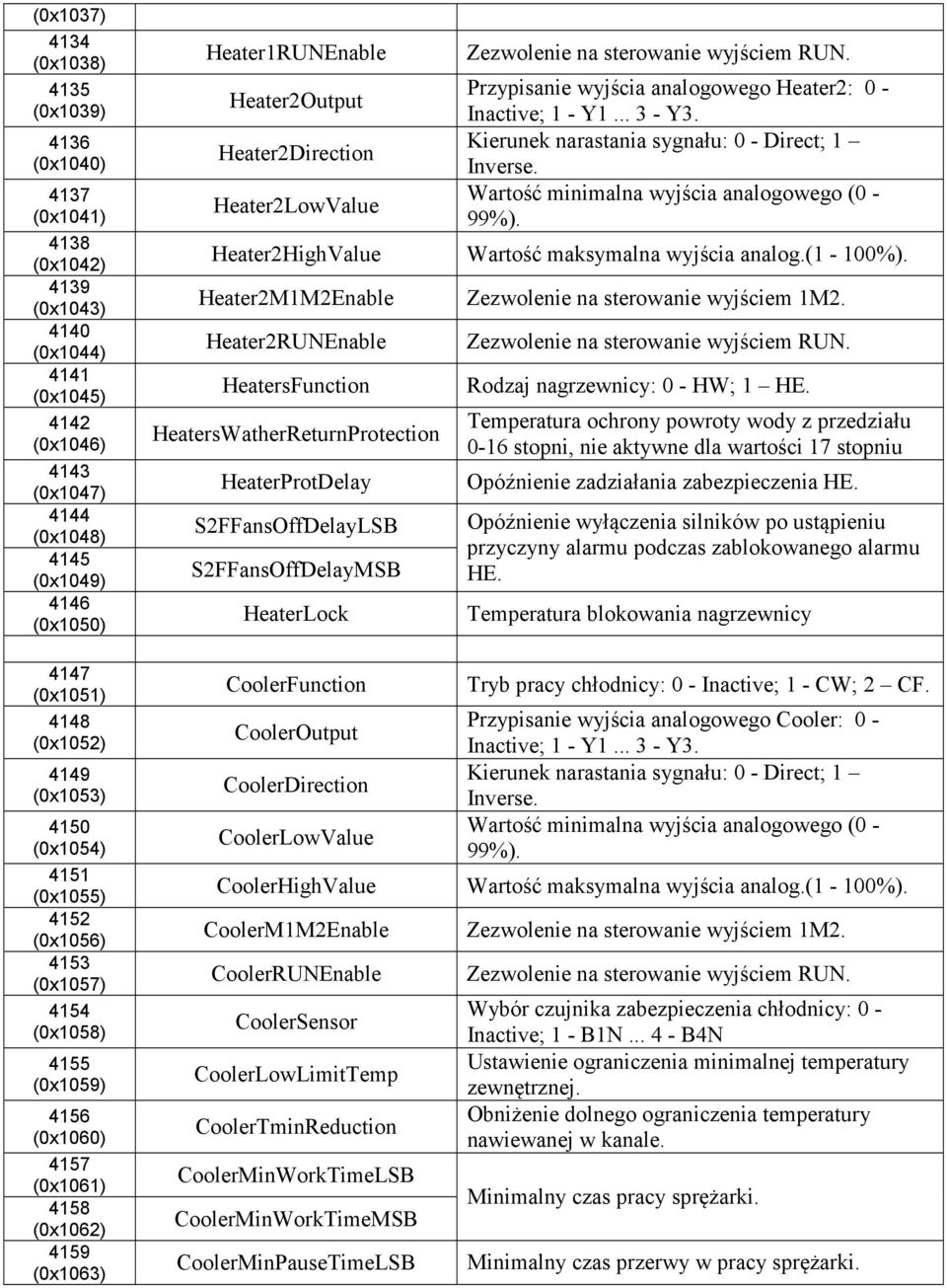

5 (0x1037) 4134 (0x1038) 4135 (0x1039) 4136 (0x1040) 4137 (0x1041) 4138 (0x1042) 4139 (0x1043) 4140 (0x1044) 4141 (0x1045) 4142 (0x1046) 4143 (0x1047) 4144 (0x1048) 4145 (0x1049) 4146 (0x1050) 4147 (0x1051) 4148 (0x1052) 4149 (0x1053) 4150 (0x1054) 4151 (0x1055) 4152 (0x1056) 4153 (0x1057) 4154 (0x1058) 4155 (0x1059) 4156 (0x1060) 4157 (0x1061) 4158 (0x1062) 4159 (0x1063) Heater1RUNEnable Heater2Output Heater2Direction Heater2LowValue Zezwolenie na sterowanie wyjściem RUN. Przypisanie wyjścia analogowego Heater2: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). Heater2HighValue Wartość maksymalna wyjścia analog.(1-100%). Heater2M1M2Enable Zezwolenie na sterowanie wyjściem 1M2. Heater2RUNEnable HeatersFunction HeatersWatherReturnProtection HeaterProtDelay S2FFansOffDelayLSB S2FFansOffDelayMSB HeaterLock CoolerFunction CoolerOutput CoolerDirection CoolerLowValue Zezwolenie na sterowanie wyjściem RUN. Rodzaj nagrzewnicy: 0 - HW; 1 HE. Temperatura ochrony powroty wody z przedziału 0-16 stopni, nie aktywne dla wartości 17 stopniu Opóźnienie zadziałania zabezpieczenia HE. Opóźnienie wyłączenia silników po ustąpieniu przyczyny alarmu podczas zablokowanego alarmu HE. Temperatura blokowania nagrzewnicy Tryb pracy chłodnicy: 0 - Inactive; 1 - CW; 2 CF. Przypisanie wyjścia analogowego Cooler: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). CoolerHighValue Wartość maksymalna wyjścia analog.(1-100%). CoolerM1M2Enable Zezwolenie na sterowanie wyjściem 1M2. CoolerRUNEnable CoolerSensor CoolerLowLimitTemp CoolerTminReduction CoolerMinWorkTimeLSB CoolerMinWorkTimeMSB CoolerMinPauseTimeLSB Zezwolenie na sterowanie wyjściem RUN. Wybór czujnika zabezpieczenia chłodnicy: 0 - Inactive; 1 - B1N B4N Ustawienie ograniczenia minimalnej temperatury zewnętrznej. Obniżenie dolnego ograniczenia temperatury nawiewanej w kanale. Minimalny czas pracy sprężarki. Minimalny czas przerwy w pracy sprężarki.

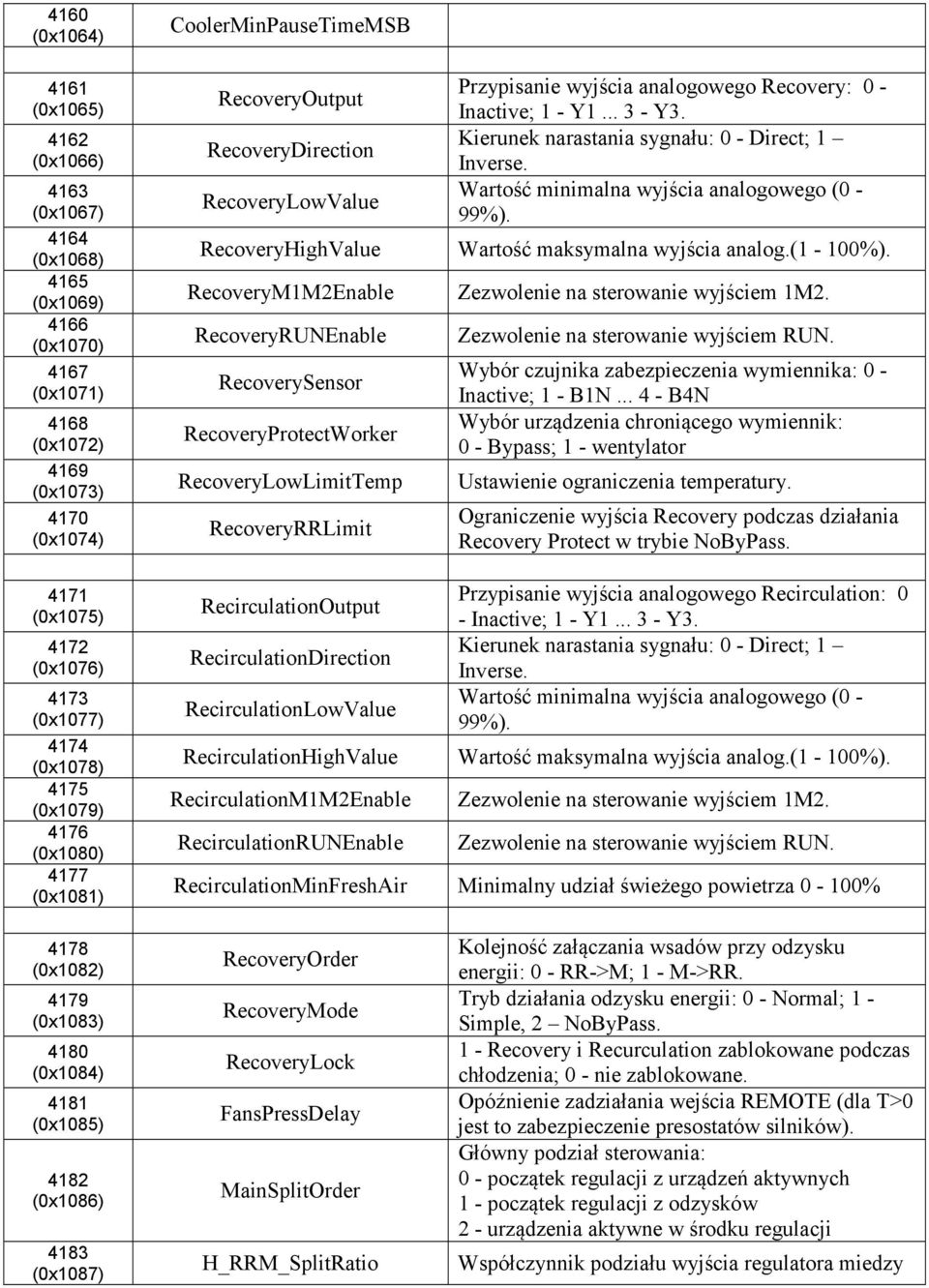

6 4160 (0x1064) 4161 (0x1065) 4162 (0x1066) 4163 (0x1067) 4164 (0x1068) 4165 (0x1069) 4166 (0x1070) 4167 (0x1071) 4168 (0x1072) 4169 (0x1073) 4170 (0x1074) 4171 (0x1075) 4172 (0x1076) 4173 (0x1077) 4174 (0x1078) 4175 (0x1079) 4176 (0x1080) 4177 (0x1081) CoolerMinPauseTimeMSB RecoveryOutput RecoveryDirection RecoveryLowValue Przypisanie wyjścia analogowego Recovery: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). RecoveryHighValue Wartość maksymalna wyjścia analog.(1-100%). RecoveryM1M2Enable Zezwolenie na sterowanie wyjściem 1M2. RecoveryRUNEnable RecoverySensor RecoveryProtectWorker RecoveryLowLimitTemp RecoveryRRLimit RecirculationOutput RecirculationDirection RecirculationLowValue Zezwolenie na sterowanie wyjściem RUN. Wybór czujnika zabezpieczenia wymiennika: 0 - Inactive; 1 - B1N B4N Wybór urządzenia chroniącego wymiennik: 0 - Bypass; 1 - wentylator Ustawienie ograniczenia temperatury. Ograniczenie wyjścia Recovery podczas działania Recovery Protect w trybie NoByPass. Przypisanie wyjścia analogowego Recirculation: 0 - Inactive; 1 - Y Y3. Kierunek narastania sygnału: 0 - Direct; 1 Inverse. Wartość minimalna wyjścia analogowego (0-99%). RecirculationHighValue Wartość maksymalna wyjścia analog.(1-100%). RecirculationM1M2Enable Zezwolenie na sterowanie wyjściem 1M2. RecirculationRUNEnable Zezwolenie na sterowanie wyjściem RUN. RecirculationMinFreshAir Minimalny udział świeżego powietrza 0-100% 4178 (0x1082) 4179 (0x1083) 4180 (0x1084) 4181 (0x1085) 4182 (0x1086) 4183 (0x1087) RecoveryOrder RecoveryMode RecoveryLock FansPressDelay MainSplitOrder H_RRM_SplitRatio Kolejność załączania wsadów przy odzysku energii: 0 - RR->M; 1 - M->RR. Tryb działania odzysku energii: 0 - Normal; 1 - Simple, 2 NoByPass. 1 - Recovery i Recurculation zablokowane podczas chłodzenia; 0 - nie zablokowane. Opóźnienie zadziałania wejścia REMOTE (dla T>0 jest to zabezpieczenie presostatów silników). Główny podział sterowania: 0 - początek regulacji z urządzeń aktywnych 1 - początek regulacji z odzysków 2 - urządzenia aktywne w środku regulacji Współczynnik podziału wyjścia regulatora miedzy

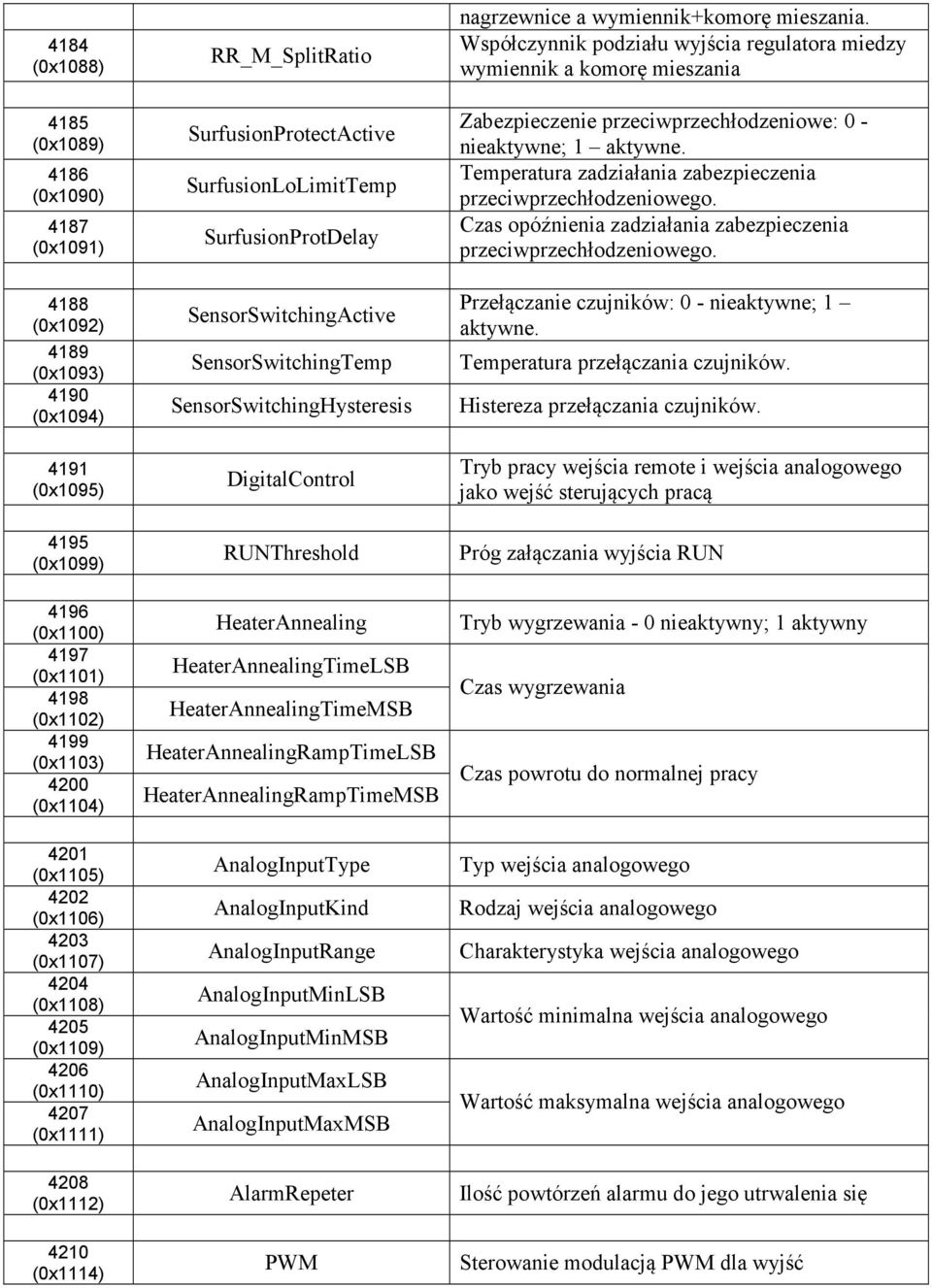

7 4184 (0x1088) 4185 (0x1089) 4186 (0x1090) 4187 (0x1091) 4188 (0x1092) 4189 (0x1093) 4190 (0x1094) 4191 (0x1095) 4195 (0x1099) RR_M_SplitRatio SurfusionProtectActive SurfusionLoLimitTemp SurfusionProtDelay SensorSwitchingActive SensorSwitchingTemp SensorSwitchingHysteresis DigitalControl RUNThreshold nagrzewnice a wymiennik+komorę mieszania. Współczynnik podziału wyjścia regulatora miedzy wymiennik a komorę mieszania Zabezpieczenie przeciwprzechłodzeniowe: 0 - nieaktywne; 1 aktywne. Temperatura zadziałania zabezpieczenia przeciwprzechłodzeniowego. Czas opóźnienia zadziałania zabezpieczenia przeciwprzechłodzeniowego. Przełączanie czujników: 0 - nieaktywne; 1 aktywne. Temperatura przełączania czujników. Histereza przełączania czujników. Tryb pracy wejścia remote i wejścia analogowego jako wejść sterujących pracą Próg załączania wyjścia RUN 4196 (0x1100) 4197 (0x1101) 4198 (0x1102) 4199 (0x1103) 4200 (0x1104) 4201 (0x1105) 4202 (0x1106) 4203 (0x1107) 4204 (0x1108) 4205 (0x1109) 4206 (0x1110) 4207 (0x1111) 4208 (0x1112) HeaterAnnealing HeaterAnnealingTimeLSB HeaterAnnealingTimeMSB HeaterAnnealingRampTimeLSB HeaterAnnealingRampTimeMSB AnalogInputType AnalogInputKind AnalogInputRange AnalogInputMinLSB AnalogInputMinMSB AnalogInputMaxLSB AnalogInputMaxMSB AlarmRepeter Tryb wygrzewania - 0 nieaktywny; 1 aktywny Czas wygrzewania Czas powrotu do normalnej pracy Typ wejścia analogowego Rodzaj wejścia analogowego Charakterystyka wejścia analogowego Wartość minimalna wejścia analogowego Wartość maksymalna wejścia analogowego Ilość powtórzeń alarmu do jego utrwalenia się 4210 (0x1114) PWM Sterowanie modulacją PWM dla wyjść

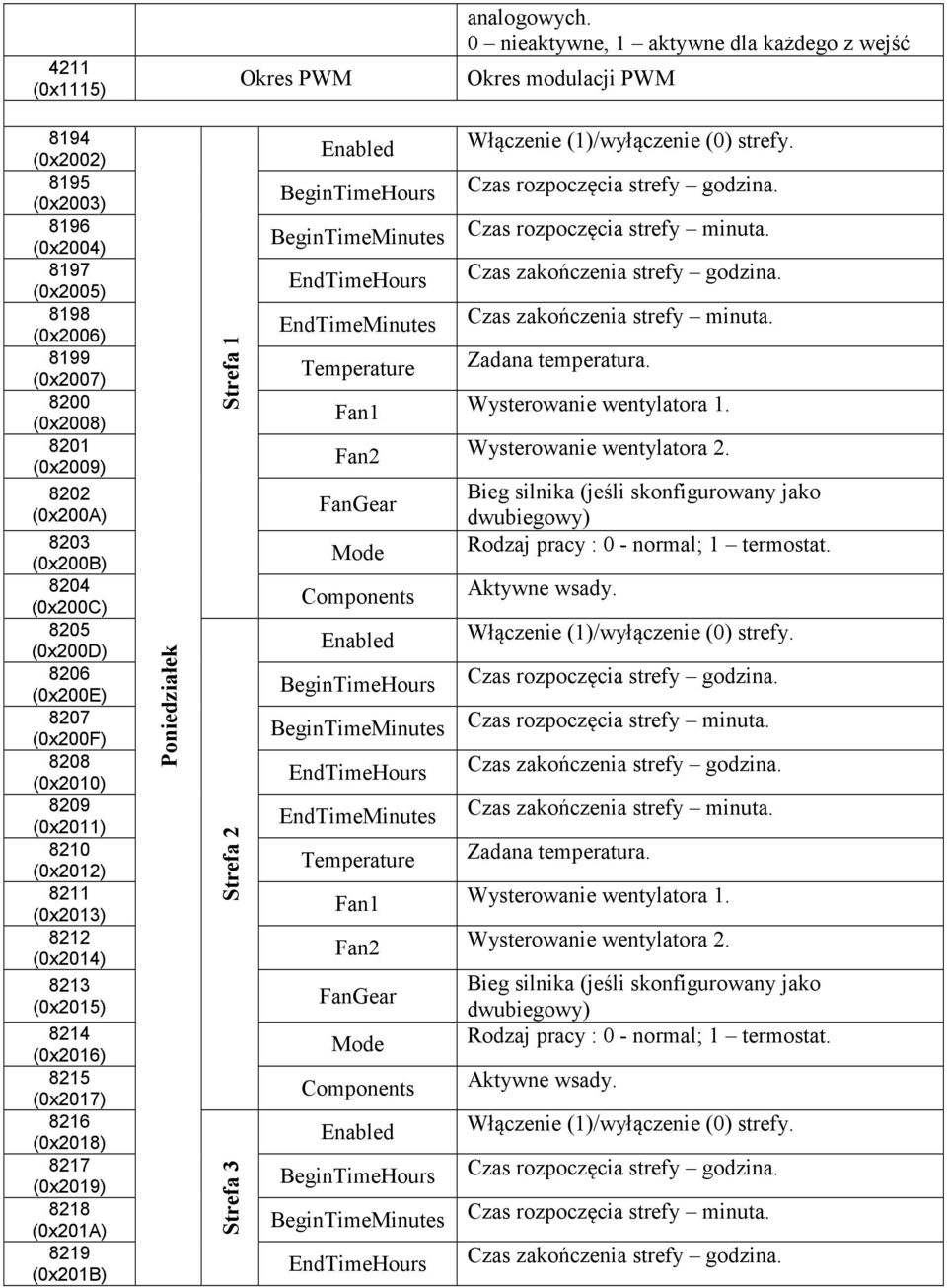

8 4211 (0x1115) Okres PWM analogowych. 0 nieaktywne, 1 aktywne dla każdego z wejść Okres modulacji PWM 8194 (0x2002) 8195 (0x2003) 8196 (0x2004) 8197 (0x2005) 8198 (0x2006) 8199 (0x2007) 8200 (0x2008) 8201 (0x2009) 8202 (0x200A) 8203 (0x200B) 8204 (0x200C) 8205 (0x200D) 8206 (0x200E) 8207 (0x200F) 8208 (0x2010) 8209 (0x2011) 8210 (0x2012) 8211 (0x2013) 8212 (0x2014) 8213 (0x2015) 8214 (0x2016) 8215 (0x2017) 8216 (0x2018) 8217 (0x2019) 8218 (0x201A) 8219 (0x201B) Poniedziałek Strefa 1 Strefa 2 Strefa 3

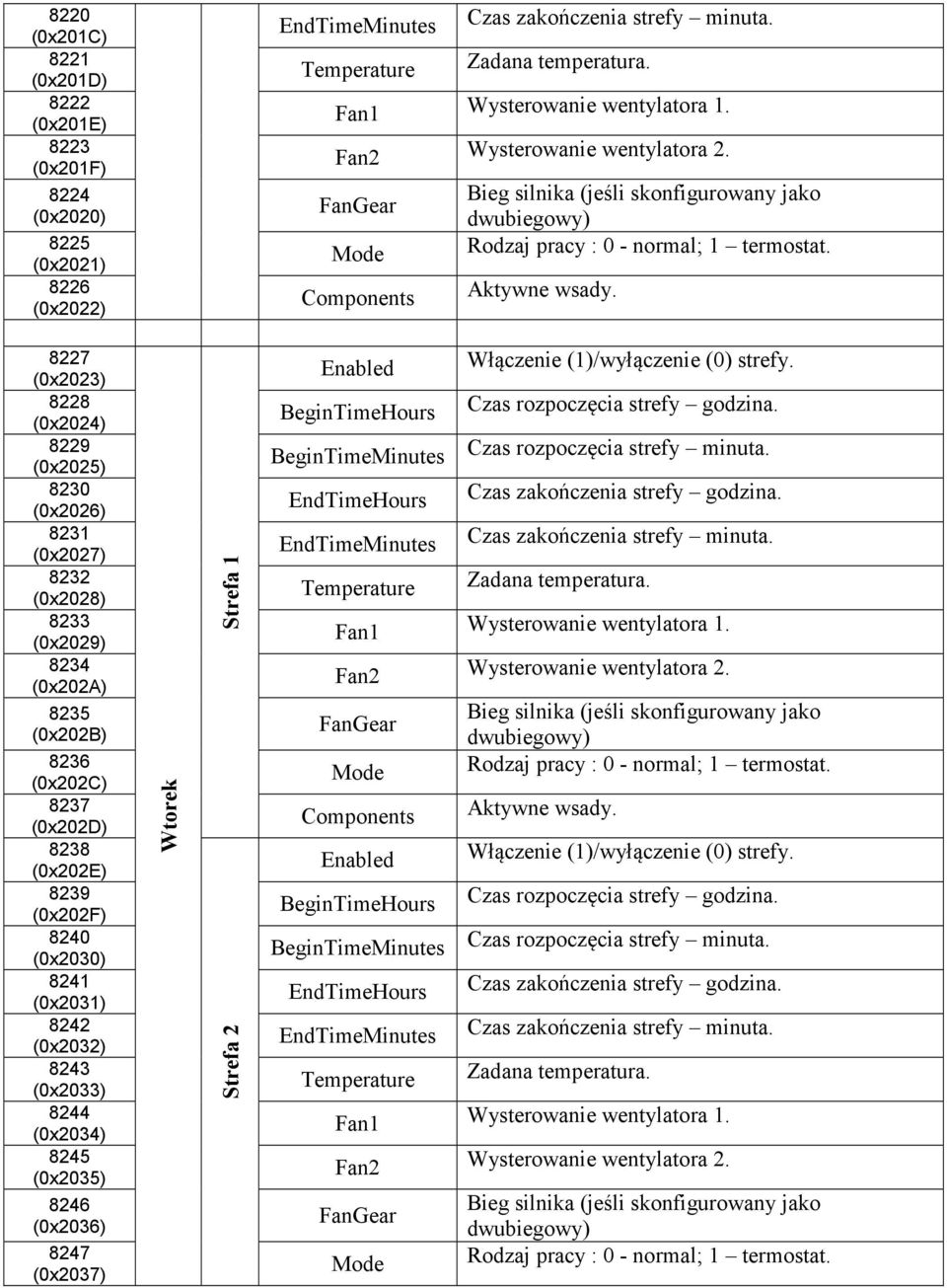

9 8220 (0x201C) 8221 (0x201D) 8222 (0x201E) 8223 (0x201F) 8224 (0x2020) 8225 (0x2021) 8226 (0x2022) 8227 (0x2023) 8228 (0x2024) 8229 (0x2025) 8230 (0x2026) 8231 (0x2027) 8232 (0x2028) 8233 (0x2029) 8234 (0x202A) 8235 (0x202B) 8236 (0x202C) 8237 (0x202D) 8238 (0x202E) 8239 (0x202F) 8240 (0x2030) 8241 (0x2031) 8242 (0x2032) 8243 (0x2033) 8244 (0x2034) 8245 (0x2035) 8246 (0x2036) 8247 (0x2037) Wtorek Strefa 1 Strefa 2
10 8248 (0x2038) 8249 (0x2039) 8250 (0x203A) 8251 (0x203B) 8252 (0x202C) 8253 (0x202D) 8254 (0x202E) 8255 (0x202F) 8256 (0x2030) 8257 (0x2031) 8258 (0x2032) 8259 (0x2033) Strefa (0x2034) 8261 (0x2035) 8262 (0x2036) 8263 (0x2037) 8264 (0x2038) 8265 (0x2039) 8266 (0x203A) 8267 (0x204B) 8268 (0x204C) 8269 (0x204D) 8270 (0x204E) 8271 (0x204F) 8272 (0x2050) 8273 (0x2051) 8274 (0x2052) 8275 (0x2053) 8276 Środa Strefa 1 Strefa 2 Temperature Zadana temperatura.

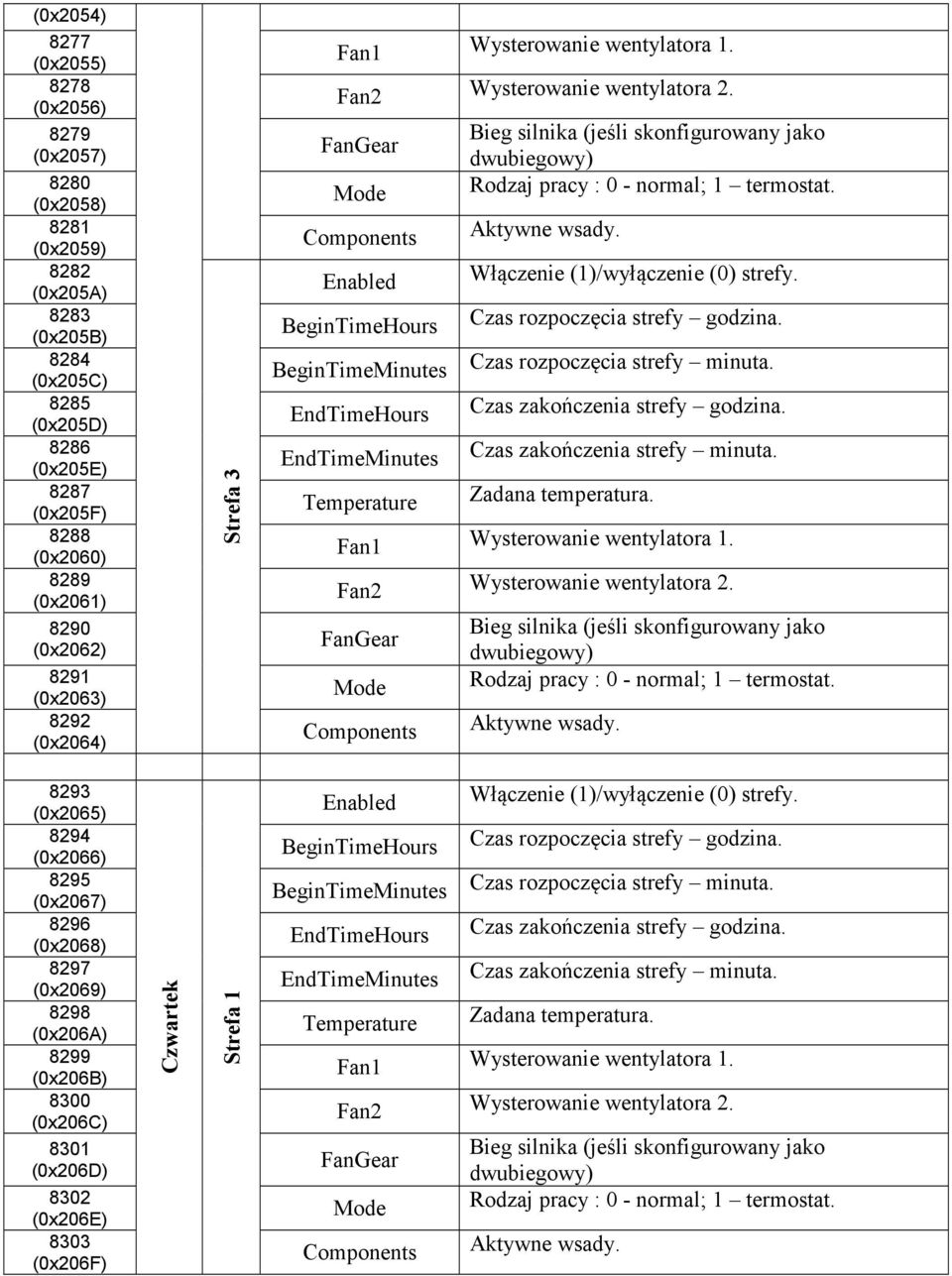

11 (0x2054) 8277 (0x2055) 8278 (0x2056) 8279 (0x2057) 8280 (0x2058) 8281 (0x2059) 8282 (0x205A) 8283 (0x205B) 8284 (0x205C) 8285 (0x205D) 8286 (0x205E) 8287 (0x205F) 8288 (0x2060) 8289 (0x2061) 8290 (0x2062) 8291 (0x2063) 8292 (0x2064) Strefa (0x2065) 8294 (0x2066) 8295 (0x2067) 8296 (0x2068) 8297 (0x2069) 8298 (0x206A) 8299 (0x206B) 8300 (0x206C) 8301 (0x206D) 8302 (0x206E) 8303 (0x206F) Czwartek Strefa 1
12 8304 (0x2070) 8305 (0x2071) 8306 (0x2072) 8307 (0x2073) 8308 (0x2074) 8309 (0x2075) 8310 (0x2076) 8311 (0x2077) 8312 (0x2078) 8313 (0x2079) 8314 (0x207A) 8315 (0x207B) 8316 (0x207C) 8317 (0x207D) 8318 (0x207E) 8319 (0x207F) 8320 (0x2080) 8321 (0x2081) 8322 (0x2082) 8323 (0x2083) 8324 (0x2084) 8325 (0x2085) Strefa 2 Strefa (0x2086) 8327 (0x2087) 8328 (0x2088) 8329 (0x2089) 8330 (0x208A) 8331 (0x208B) 8332 Piątek Strefa 1 Wysterowanie wentylatora 1. Fan1
13 (0x208C) 8333 (0x208D) 8334 (0x208E) 8335 (0x208F) 8336 (0x2090) 8337 (0x2091) 8338 (0x2092) 8339 (0x2093) 8340 (0x2094) 8341 (0x2095) 8342 (0x2096) 8343 (0x2097) 8344 (0x2098) 8345 (0x2099) 8346 (0x209A) 8347 (0x209B) 8348 (0x209C) 8349 (0x209D) 8350 (0x209E) 8351 (0x209F) 8352 (0x20A0) 8353 (0x20A1) 8354 (0x20A2) 8355 (0x20A3) 8356 (0x20A4) 8357 (0x20A5) 8358 (0x20A6) Strefa 2 Strefa (0x20A7) 8360 Sobo ta Stref a 1 Enabled BeginTimeHours Włączenie (1)/wyłączenie (0) strefy. Czas rozpoczęcia strefy godzina.
14 (0x20A8) 8361 (0x20A9) 8362 (0x20AA) 8363 (0x20AB) 8364 (0x20AC) 8365 (0x20AD) 8366 (0x20AE) 8367 (0x20AF) 8368 (0x20B0) 8339 (0x20B1) 8370 (0x20B2) 8371 (0x20B3) 8372 (0x20B4) 8373 (0x20B5) 8374 (0x20B6) 8375 (0x20B7) 8376 (0x20B8) 8377 (0x20B9) 8378 (0x20BA) 8379 (0x20BB) 8380 (0x20BC) 8381 (0x20BD) 8382 (0x20BE) 8383 (0x20BF) 8384 (0x20C0) 8385 (0x20C1) 8386 (0x20C2) 8387 (0x20C3) 8388 (0x20C4) 8389 Strefa 2 Strefa 3

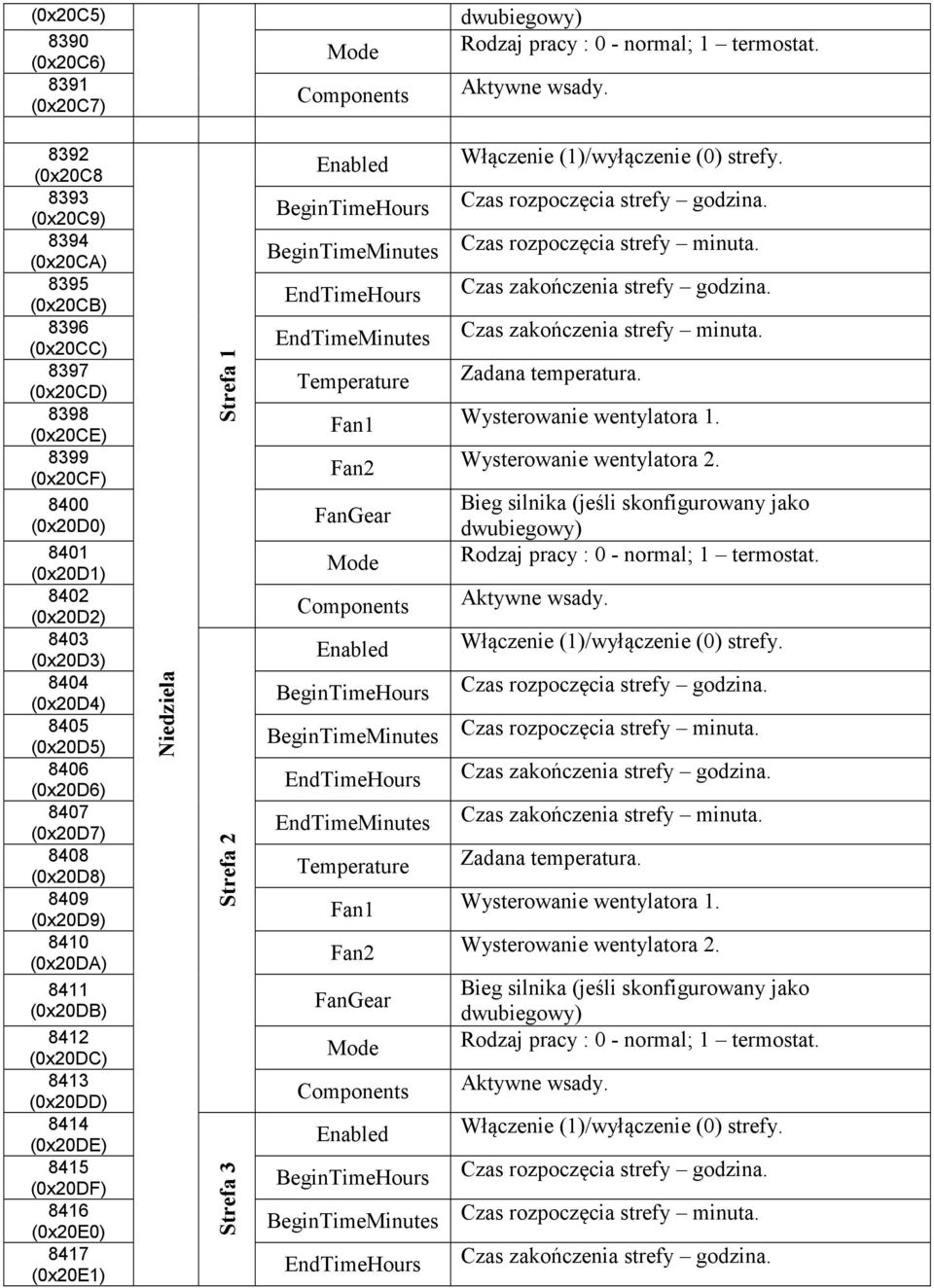

15 (0x20C5) 8390 (0x20C6) 8391 (0x20C7) Mode Components Rodzaj pracy : 0 - normal; 1 termostat. Aktywne wsady (0x20C (0x20C9) 8394 (0x20CA) 8395 (0x20CB) 8396 (0x20CC) 8397 (0x20CD) 8398 (0x20CE) 8399 (0x20CF) 8400 (0x20D0) 8401 (0x20D1) 8402 (0x20D2) 8403 (0x20D3) 8404 (0x20D4) 8405 (0x20D5) 8406 (0x20D6) 8407 (0x20D7) 8408 (0x20D8) 8409 (0x20D9) 8410 (0x20DA) 8411 (0x20DB) 8412 (0x20DC) 8413 (0x20DD) 8414 (0x20DE) 8415 (0x20DF) 8416 (0x20E0) 8417 (0x20E1) Niedziela Strefa 1 Strefa 2 Strefa 3

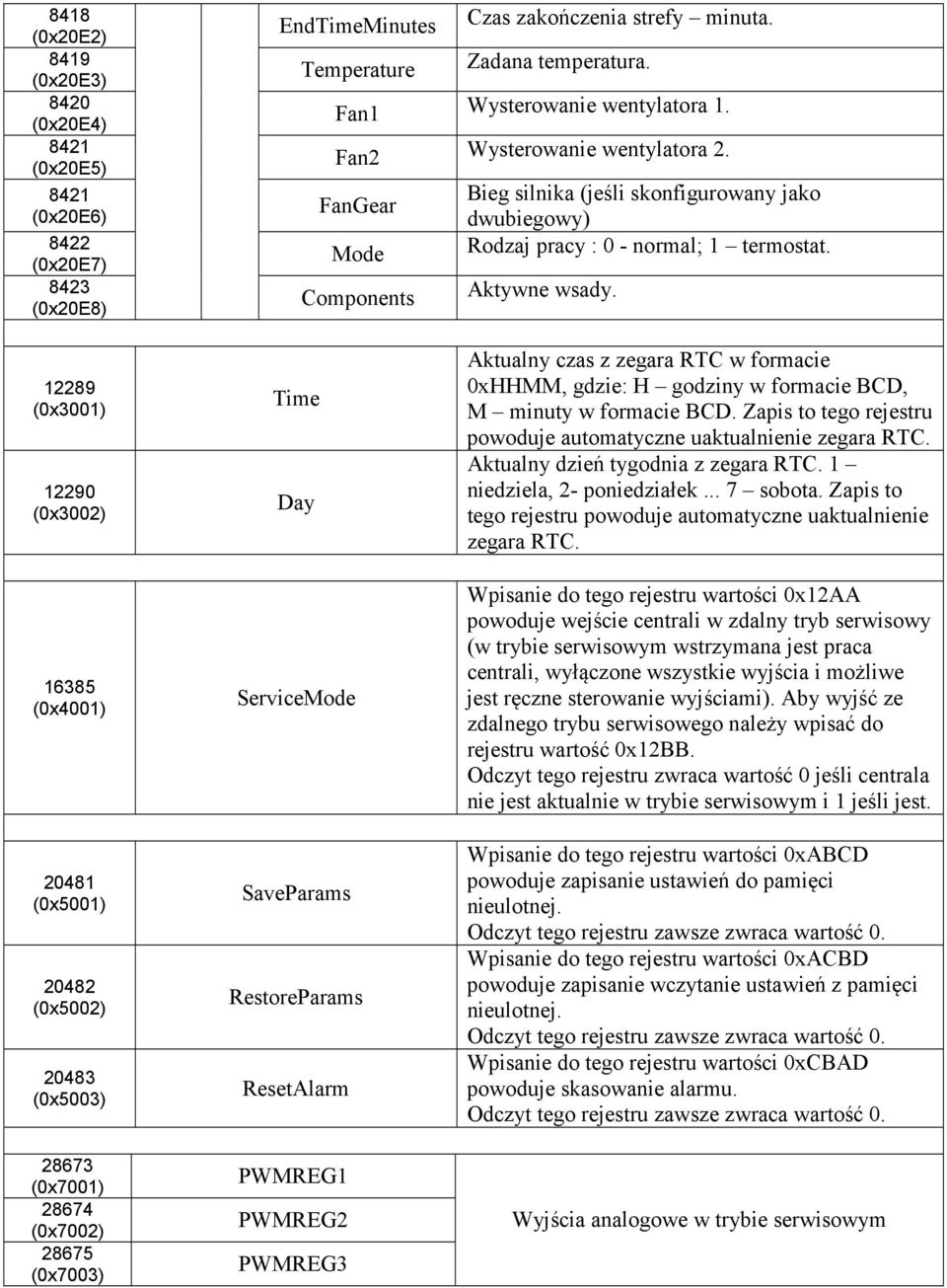

16 8418 (0x20E2) 8419 (0x20E3) 8420 (0x20E4) 8421 (0x20E5) 8421 (0x20E6) 8422 (0x20E7) 8423 (0x20E8) (0x3001) (0x3002) (0x4001) (0x5001) (0x5002) (0x5003) (0x7001) (0x7002) (0x7003) Time Day ServiceMode SaveParams RestoreParams ResetAlarm PWMREG1 PWMREG2 PWMREG3 Aktualny czas z zegara RTC w formacie 0xHHMM, gdzie: H godziny w formacie BCD, M minuty w formacie BCD. Zapis to tego rejestru powoduje automatyczne uaktualnienie zegara RTC. Aktualny dzień tygodnia z zegara RTC. 1 niedziela, 2- poniedziałek... 7 sobota. Zapis to tego rejestru powoduje automatyczne uaktualnienie zegara RTC. Wpisanie do tego rejestru wartości 0x12AA powoduje wejście centrali w zdalny tryb serwisowy (w trybie serwisowym wstrzymana jest praca centrali, wyłączone wszystkie wyjścia i możliwe jest ręczne sterowanie wyjściami). Aby wyjść ze zdalnego trybu serwisowego należy wpisać do rejestru wartość 0x12BB. Odczyt tego rejestru zwraca wartość 0 jeśli centrala nie jest aktualnie w trybie serwisowym i 1 jeśli jest. Wpisanie do tego rejestru wartości 0xABCD powoduje zapisanie ustawień do pamięci nieulotnej. Odczyt tego rejestru zawsze zwraca wartość 0. Wpisanie do tego rejestru wartości 0xACBD powoduje zapisanie wczytanie ustawień z pamięci nieulotnej. Odczyt tego rejestru zawsze zwraca wartość 0. Wpisanie do tego rejestru wartości 0xCBAD powoduje skasowanie alarmu. Odczyt tego rejestru zawsze zwraca wartość 0. Wyjścia analogowe w trybie serwisowym

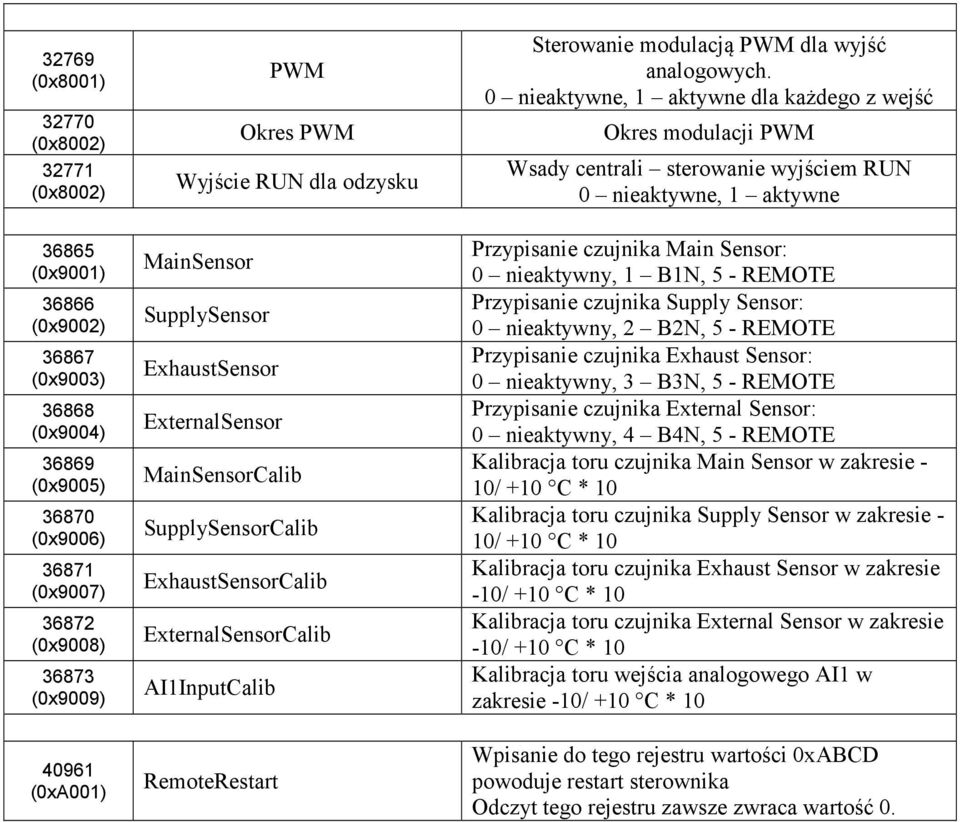

17 32769 (0x8001) (0x8002) (0x8002) (0x9001) (0x9002) (0x9003) (0x9004) (0x9005) (0x9006) (0x9007) (0x9008) (0x9009) (0xA001) PWM Okres PWM Wyjście RUN dla odzysku MainSensor SupplySensor ExhaustSensor ExternalSensor MainSensorCalib SupplySensorCalib ExhaustSensorCalib ExternalSensorCalib AI1InputCalib RemoteRestart Sterowanie modulacją PWM dla wyjść analogowych. 0 nieaktywne, 1 aktywne dla każdego z wejść Okres modulacji PWM Wsady centrali sterowanie wyjściem RUN 0 nieaktywne, 1 aktywne Przypisanie czujnika Main Sensor: 0 nieaktywny, 1 B1N, 5 - REMOTE Przypisanie czujnika Supply Sensor: 0 nieaktywny, 2 B2N, 5 - REMOTE Przypisanie czujnika Exhaust Sensor: 0 nieaktywny, 3 B3N, 5 - REMOTE Przypisanie czujnika External Sensor: 0 nieaktywny, 4 B4N, 5 - REMOTE Kalibracja toru czujnika Main Sensor w zakresie - 10/ +10 C * 10 Kalibracja toru czujnika Supply Sensor w zakresie - 10/ +10 C * 10 Kalibracja toru czujnika Exhaust Sensor w zakresie -10/ +10 C * 10 Kalibracja toru czujnika External Sensor w zakresie -10/ +10 C * 10 Kalibracja toru wejścia analogowego AI1 w zakresie -10/ +10 C * 10 Wpisanie do tego rejestru wartości 0xABCD powoduje restart sterownika Odczyt tego rejestru zawsze zwraca wartość 0.
