1 Budowa maszyn Obróbka EDM i CNC 2015

2 z Struktura i profile działalności DJ Products DJ DJ Products Products Engineering Engineering Solutions Solutions Centrala CentralaPotęgowo Potęgowo Oddział OddziałŚwiebodzice Świebodzice CNC i obróbka metali: Projektowanie i budowa maszyn: obróbka elektroerozyjna, obróbka skrawaniem, obróbka cieplna, nakładanie powłok, metrologia przemysłowa. konstruowanie maszyn i linii produkcyjnych, konstruowanie stanowisk montażowych, oprzyrządowania kontrolno pomiarowego, konstruowanie przyrządów specjalistycznych do spawania automatycznego, zgrzewania i nitowania.

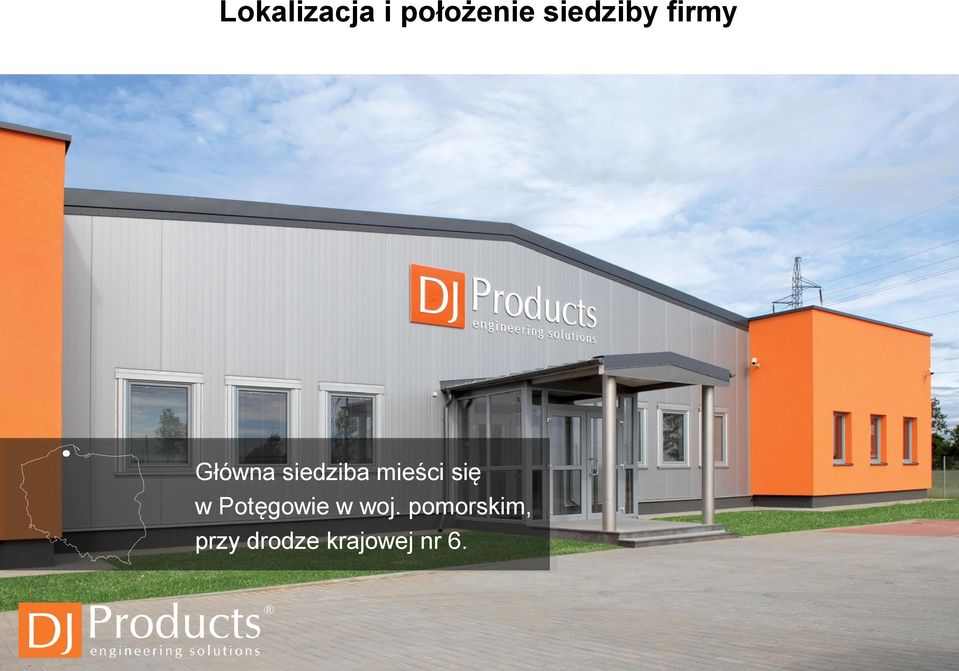

3 Lokalizacja i położenie siedziby firmy z Główna siedziba mieści się w Potęgowie w woj. pomorskim, przy drodze krajowej nr 6.

4 z Lokalizacja i położenie oddziału firmy Oddział mieści się w Świebodzicach w woj. dolnośląskim

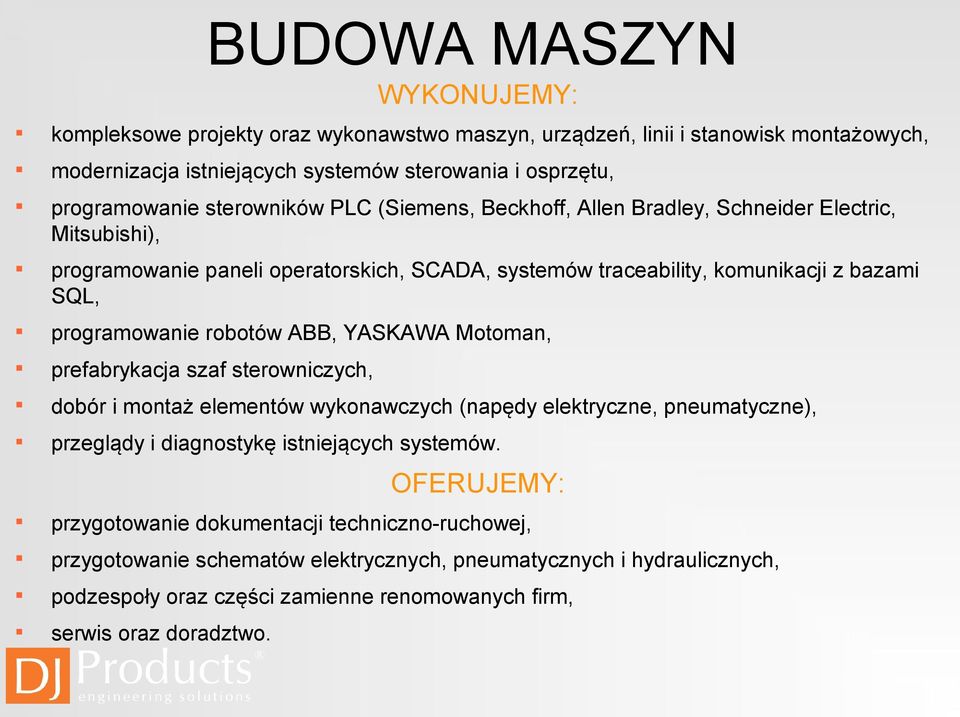

5 BUDOWA MASZYN WYKONUJEMY: kompleksowe projekty oraz wykonawstwo maszyn, urządzeń, linii i stanowisk montażowych, modernizacja istniejących systemów sterowania i osprzętu, programowanie sterowników PLC (Siemens, Beckhoff, Allen Bradley, Schneider Electric, Mitsubishi), programowanie paneli operatorskich, SCADA, systemów traceability, komunikacji z bazami SQL, programowanie robotów ABB, YASKAWA Motoman, prefabrykacja szaf sterowniczych, dobór i montaż elementów wykonawczych (napędy elektryczne, pneumatyczne), przeglądy i diagnostykę istniejących systemów. OFERUJEMY: przygotowanie dokumentacji techniczno-ruchowej, przygotowanie schematów elektrycznych, pneumatycznych i hydraulicznych, podzespoły oraz części zamienne renomowanych firm, serwis oraz doradztwo.

6 Zajmujemy się projektowaniem oraz wdrażaniem, a także modernizacją i dostosowaniem już istniejących systemów automatyki przemysłowej. Gwarantujemy najwyższą jakość wykonywanych przez nas usług i niezawodność. W naszych projektach zwracamy szczególną uwagę na aspekt bezpieczeństwa pracy.

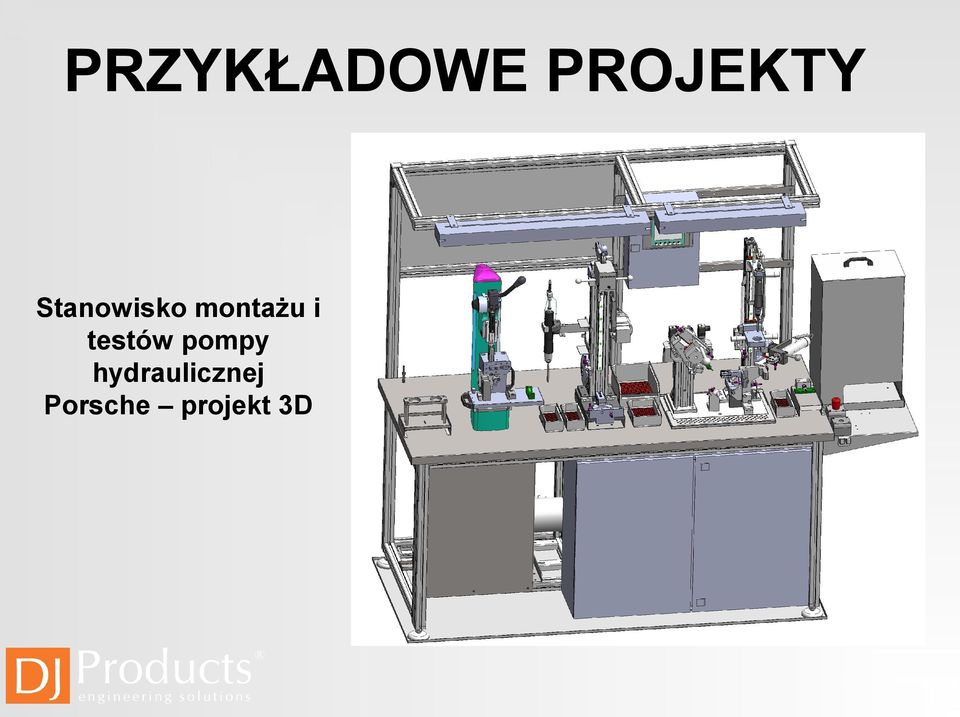

7 PRZYKŁADOWE PROJEKTY Stanowisko montażu i testów pompy hydraulicznej Porsche projekt 3D

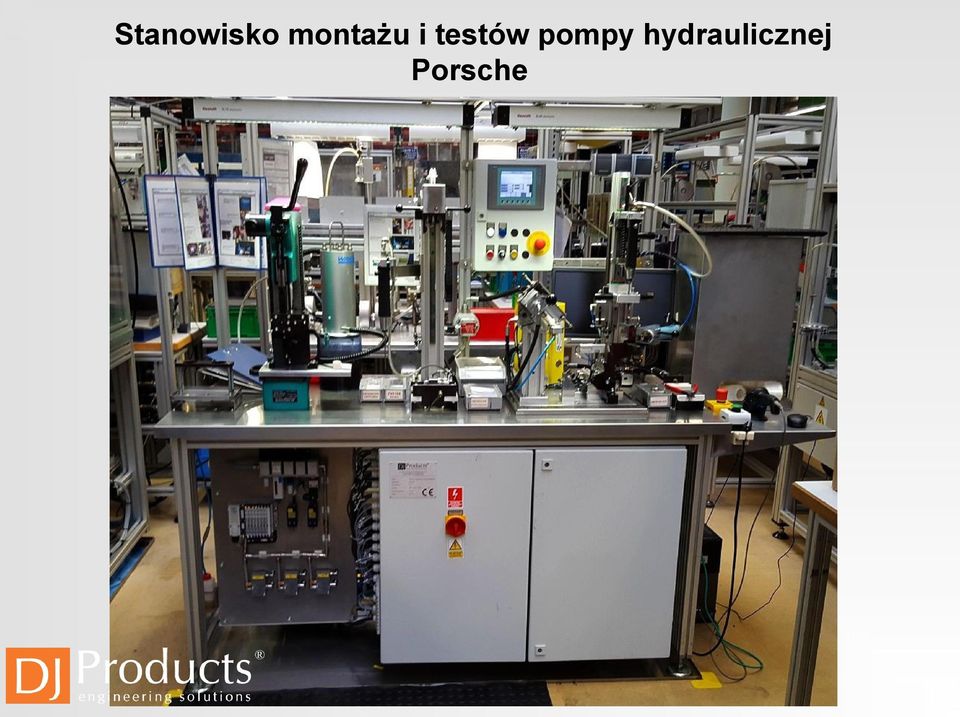

8 Stanowisko montażu i testów pompy hydraulicznej Porsche

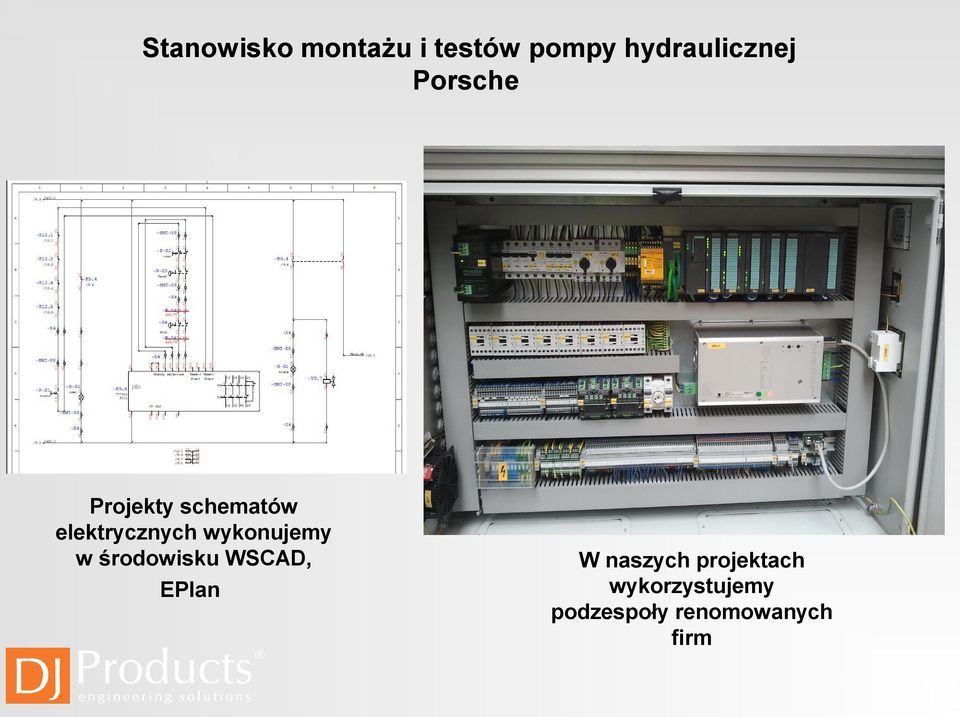

9 Stanowisko montażu i testów pompy hydraulicznej Porsche Projekty schematów elektrycznych wykonujemy w środowisku WSCAD, EPlan W naszych projektach wykorzystujemy podzespoły renomowanych firm

10 Projekt dziesięciu przyrządów spawalniczych siedzisk FORD na celach spawalniczych MOTOMAN

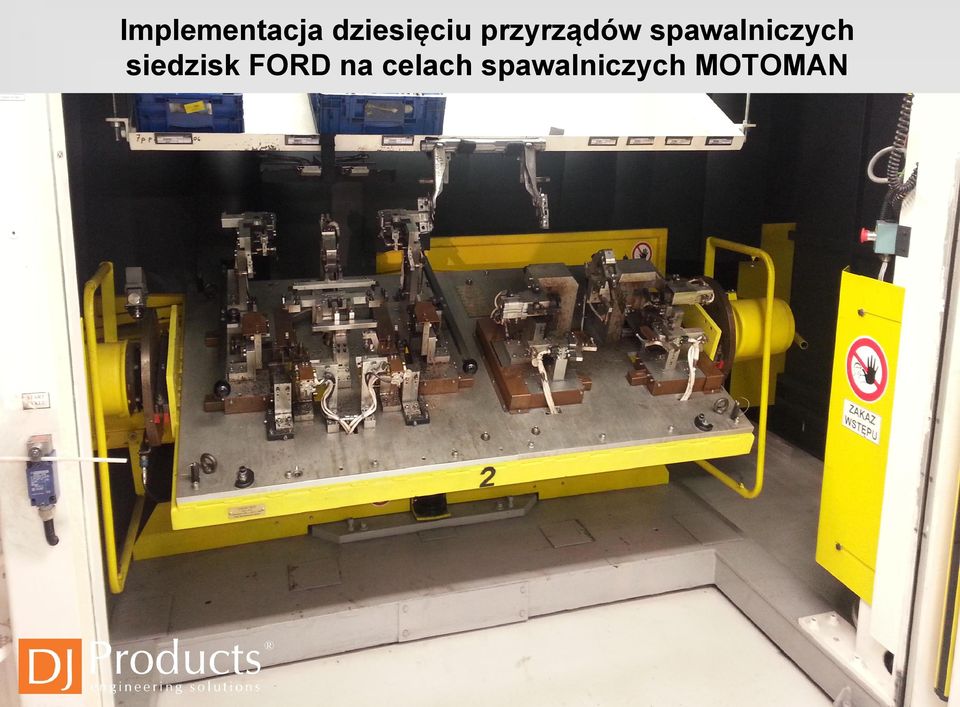

11 Implementacja dziesięciu przyrządów spawalniczych siedzisk FORD na celach spawalniczych MOTOMAN

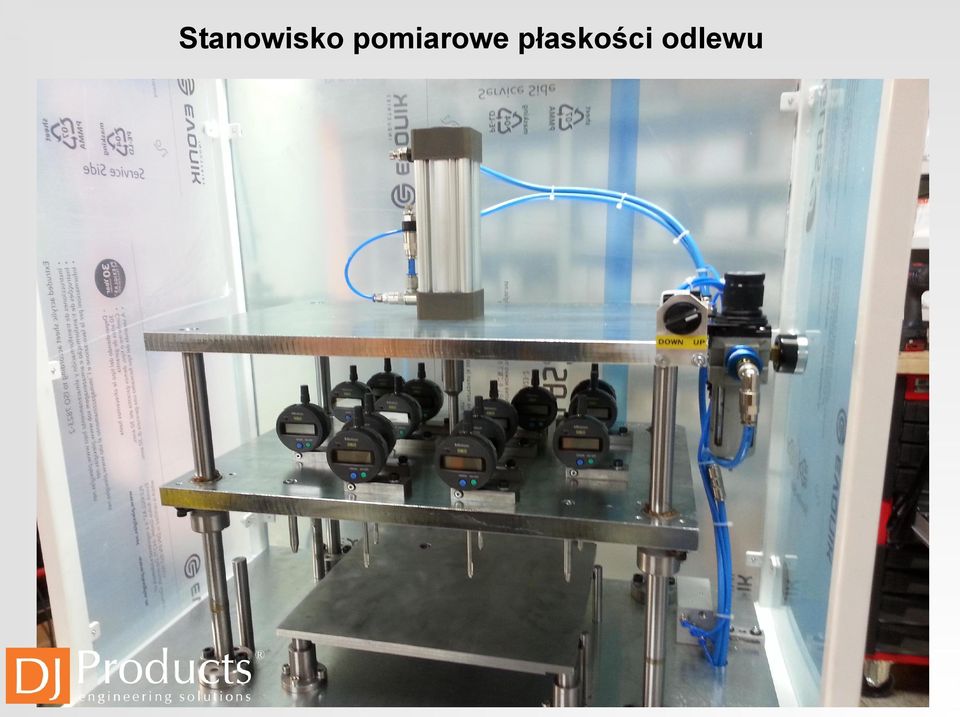

12 Stanowisko pomiarowe płaskości odlewu

13 Projekt czterech przyrządów spawalniczych Audi B8 na celach spawalniczych MOTOMAN

14 Implementacja czterech przyrządów spawalniczych Audi B8 na celach spawalniczych MOTOMAN

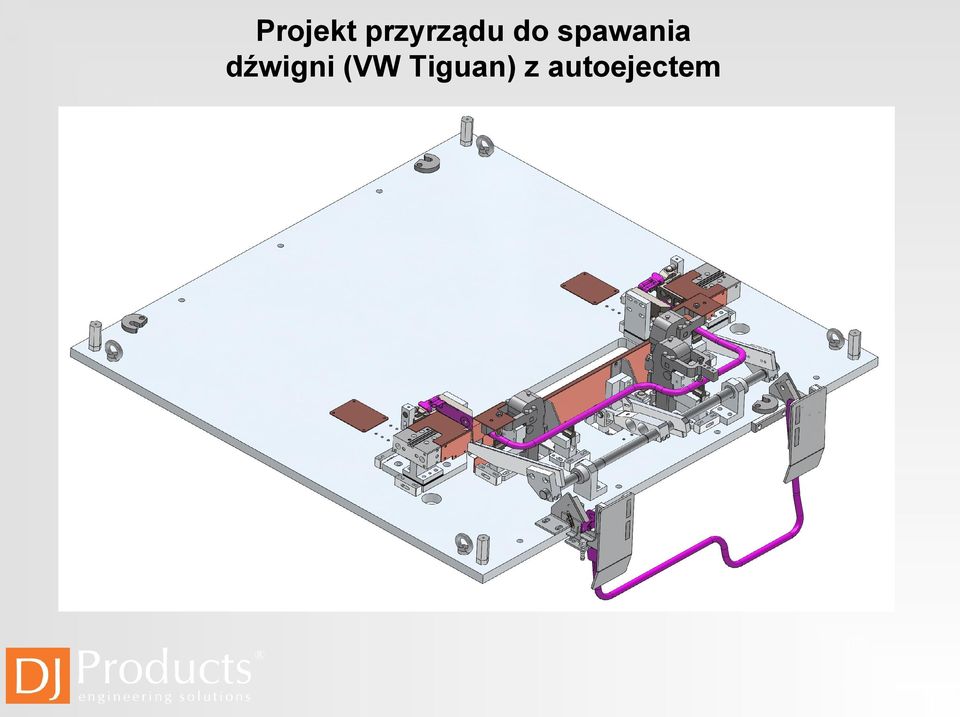

15 Projekt przyrządu do spawania dźwigni (VW Tiguan) z autoejectem

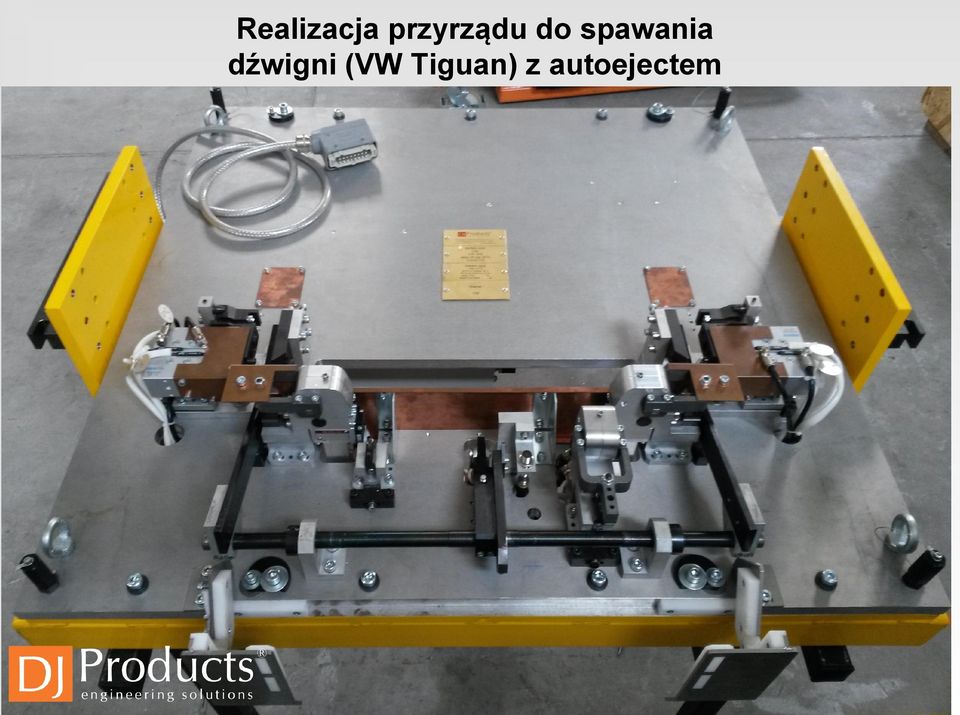

16 Realizacja przyrządu do spawania dźwigni (VW Tiguan) z autoejectem

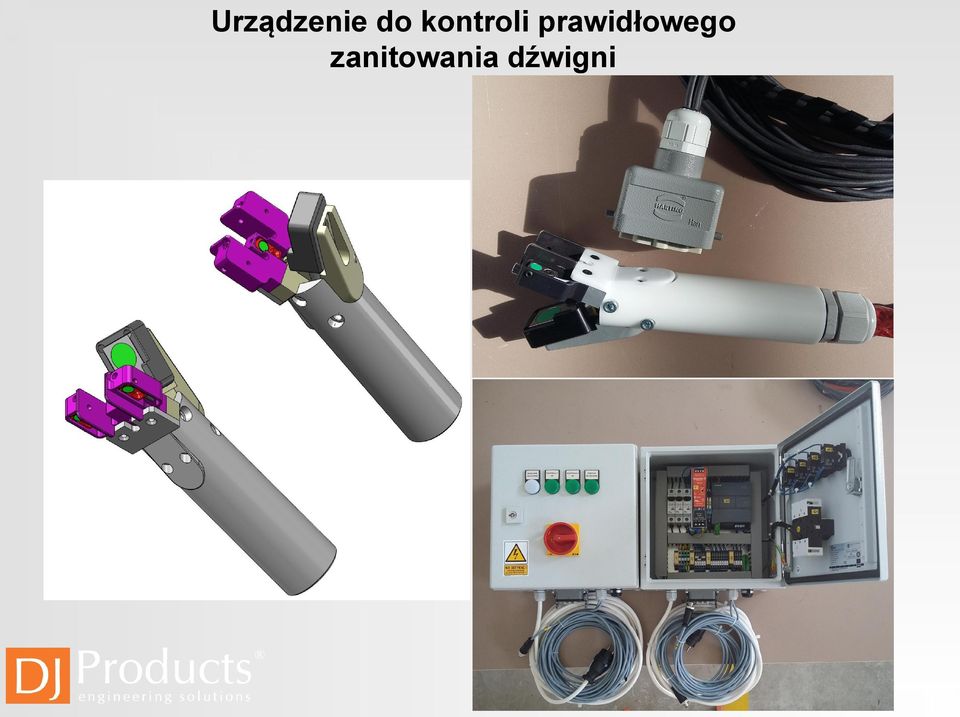

17 Urządzenie do kontroli prawidłowego zanitowania dźwigni

18 OBRÓBKA EDM I CNC NASZ PARK MASZYNOWY Elektrodrążarki wgłębne Elektrodrążarki drutowe Pionowe centra obróbkowe Tokarki CNC Zrobotyzowany zestaw do produkcji seryjnej detali Maszyny konwencjonalne Labolatorium pomiarowe Oprogramowanie CAD / CAM - SolidWorks SolidCAM MILL 3D oraz CATIA Team PLM PLC

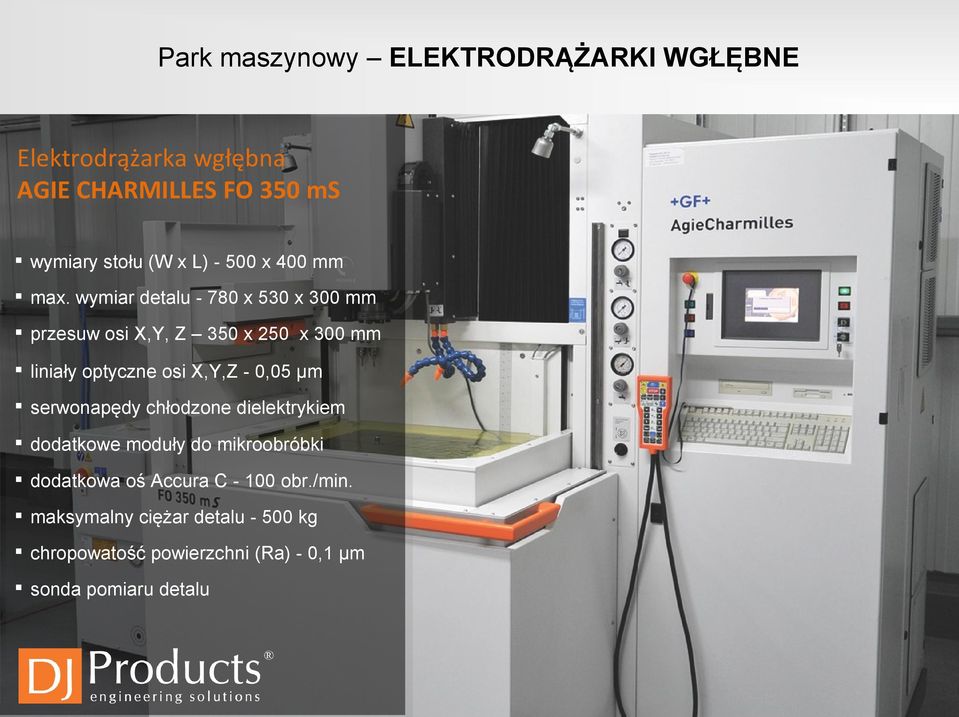

19 Park maszynowy ELEKTRODRĄŻARKI WGŁĘBNE Elektrodrążarka wgłębna AGIE CHARMILLES FO 350 ms wymiary stołu (W x L) x 400 mm max. wymiar detalu x 530 x 300 mm przesuw osi X,Y, Z 350 x 250 x 300 mm liniały optyczne osi X,Y,Z - 0,05 μm serwonapędy chłodzone dielektrykiem dodatkowe moduły do mikroobróbki dodatkowa oś Accura C obr./min. maksymalny ciężar detalu kg chropowatość powierzchni (Ra) - 0,1 μm sonda pomiaru detalu

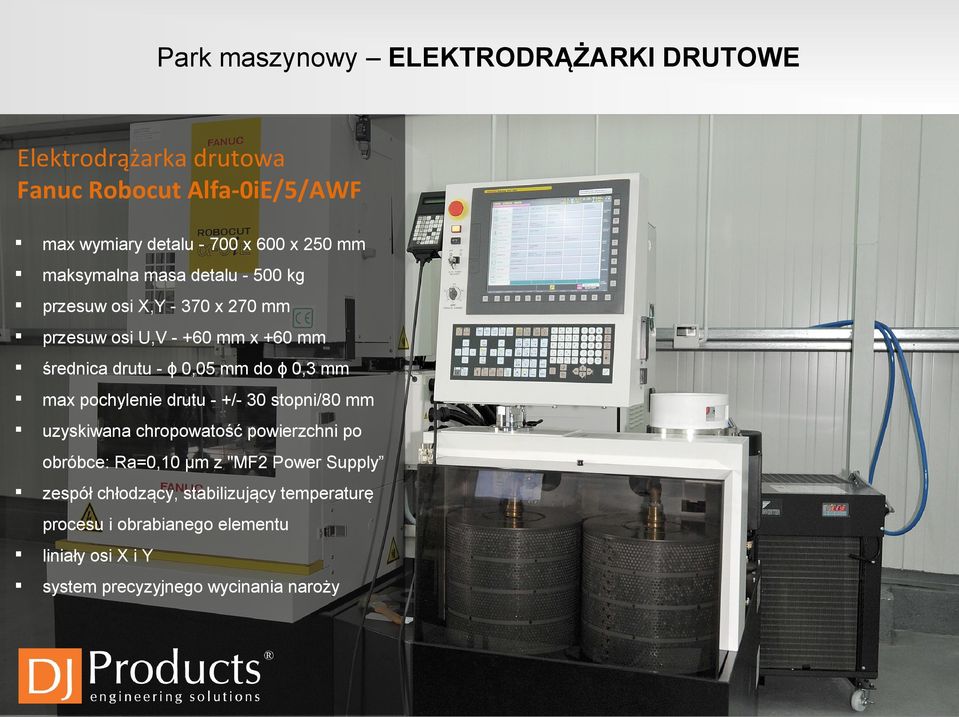

20 Park maszynowy ELEKTRODRĄŻARKI DRUTOWE Elektrodrążarka drutowa Fanuc Robocut Alfa-0iE/5/AWF max wymiary detalu x 600 x 250 mm maksymalna masa detalu kg przesuw osi X,Y x 270 mm przesuw osi U,V mm x +60 mm średnica drutu - ϕ 0,05 mm do ϕ 0,3 mm max pochylenie drutu - +/- 30 stopni/80 mm uzyskiwana chropowatość powierzchni po obróbce: Ra=0,10 μm z "MF2 Power Supply zespół chłodzący, stabilizujący temperaturę procesu i obrabianego elementu liniały osi X i Y system precyzyjnego wycinania naroży

21 Park maszynowy ELEKTRODRĄŻARKI DRUTOWE Elektrodrążarka drutowa [2 sztuki] Fanuc Robocut Alfa-C600iA/5/AWF max wymiary detalu 1050 x 820 x 300 mm, maksymalna masa detalu kg, przesuw osi X,Y x 600 mm, przesuw osi Z mm, przesuw osi U,V mm x +100 mm, średnica drutu 0,1 mm do 0,3 mm maksymalne pochylenie drutu - +/- 30 /150 mm uzyskiwana chropowatość powierzchni po obróbce - Ra=0,10 μm z "MF2 Power Supply" agregat chłodniczy stabilizujący parametry procesu obróbki liniały osi X i Y AI - system kontroli wycinania narożników

22 Park maszynowy PIONOWE CENTRA OBRÓBKOWE Pionowe centrum obróbkowe [2 sztuki] Robodrill αd21lia5 wymiary stołu 850 x 410 mm przesuwy osi - X=7mm, Y=400 mm, Z=330 mm maksymalny ciężar detalu kg sonda pomiaru narzędzia Renishaw TS27R sonda pomiaru detalu Renishaw OMP-40 sterowanie Fanuc CNC 31i-B5 chłodzenie przez wrzeciono prędkość wrzeciona rpm precyzja pozycjonowania w każdej z osi <0,006mm powtarzalność pozycjonowania w każdej z osi <0,004mm, Al funkcja kompensacji rozszerzalności cieplnej w osiach X,Y, Z.

23 Park maszynowy PIONOWE CENTRA OBRÓBKOWE Pionowe centrum obróbkowe Sunmill JHV-850 kontroler Fanuc Series Oi-MD wymiary stołu mm x 550 mm przesuwy osi - X=850 mm, Y=550 mm, Z=580 mm maksymalny ciężar detalu kg liniały pomiarowe sonda pomiaru narzędzia Renishaw TS27R sonda pomiaru detalu Renishaw OMP-60 chłodzenie przez wrzeciono - 20 bar wrzeciono z napędem bezpośr obr./min. czwarta oś - średnica 250 mm servonapędy Fanuc serii Alpha Agregat chłodzenia oleju wrzeciona

24 Park maszynowy PIONOWE CENTRA OBRÓBKOWE Pionowe centrum obróbkowe EVERRICHO ER-VMC 2210B japoński sterownik i servomotory firmy FANUC wymiary stołu mm x 1000 mm, przesuwy osi - X=2200 mm, Y=1000 mm, Z=900 mm, maksymalny ciężar detalu kg, sonda pomiaru narzędzia Renishaw TS27R, liniały pomiarowe, chłodzenie przez wrzeciono - 70 bar, wrzeciono z napędem przekładniowym obr./min. agregat chłodzenia oleju wrzeciona i śrub kulowych prowadnice ślizgowe 40-pozycyjny magazyn narzędzi

25 Park maszynowy PIONOWE CENTRA OBRÓBKOWE Pionowe centrum obróbkowe EVERRICHO ER-VMC 1263A japoński sterownik i servomotory firmy FANUC wymiary stołu mm x 600 mm, przesuwy osi - X=1200 mm, Y=630 mm, Z=600 mm, maksymalny ciężar detalu kg, sonda pomiaru narzędzia Renishaw TS27R, liniały pomiarowe, chłodzenie przez wrzeciono - 20 bar, wrzeciono z napędem pasowym obr./min. agregat chłodzenia oleju wrzeciona i śrub kulowych prowadnice ślizgowe 32-pozycyjny magazyn narzędzi czwarta oś - średnica 250 mm.

26 Park maszynowy ZESTAW ZROBOTYZOWANY Zestaw zrobotyzowany do wielkoseryjnej produkcji detali Fanuc Robodrill & Robot Fanuc M-20iA/35M Zautomatyzowane stanowisko do produkcji wielkoseryjnej detali małej i średniej wielkości, których waga nie przekracza 20 kg. Zestaw składa się z dwóch bardzo szybkich centrów obróbkowych japońskiej firmy Fanuc Robodrill alfa D21LiA5 oraz robota Fanuc M-20iA/35M i magazynu detali. W wyniku zintegrowania tych maszyn otrzymaliśmy znaczny wzrost wydajności, produktywności oraz wysoką i powtarzalną jakość wykonanych detali.

27 Park maszynowy TOKARKA CNC Tokarka sterowana numerycznie Goodway GLS-1500L max. średnica obróbki: Ф 430 mm max. długość obróbki: 660 mm max. średnica przelotu: Ф 560 mm rozmiar uchwytu: 152 mm. max. średnica pręta: 45 mm posuwy szybkie: 30 m/min zakres obrotów wrzeciona: 6000 obr/min moc wrzeciona: 7,5 / 11 kw dokładność pozycjonowania: 0,00069* powtarzalność pozycjonowania: 0,00027* 12 pozycyjna głowica narzędziowa

28 OPROGRAMOWANIE CAD / CAM SolidCAM rozwija systemy CAM (Computer-AidedManufacturing) dla wytwarzania mechanicznego. Produkt SolidCAM jest potężnym narzędziem CAM specjalnie zaprojektowanym dla narzędziowni i ściśle zintegrowanym z SolidWorks, Inventor oraz Bentley. Program wspiera wszystkie aspekty obróbki: wykonywanie otworów, frezowanie 2-osiowe, frezowanie 3osiowe, frezowanie 4-osiowe, 5-osiowe pozycjonowanie, ciągłe frezowanie 5-osiowe, obróbkę HSC, toczenie, toczenie z frezowaniem oraz obróbki elektrodrążenia EDM.

29 Park maszynowy OPROGRAMOWANIE CAD / CAM / FEM CATIA to jeden z najbardziej rozbudowanych i wszechstronnych programów wspomagania prac inżynierskich w zakresie projektowania, tworzenia dokumentacji płaskiej, symulacji metodą elementów skończonych MES oraz programowania obróbki na maszynach numerycznych typu CNC. Oprogramowanie jest najpowszechniej wykorzystywane w przemysłach samochodowym i lotniczym. Doskonale sprawdza się w projektowaniu wyrobów AGD, form wtryskowych, tłoczników, wykrojników, elementów z blach, tworzyw sztucznych, kompozytów, linii produkcyjnych i wielu innych. Umożliwia wirtualne sprawdzenie ergonomii projektowanego wyrobu.

30 LABORATORIUM POMIAROWE Maszyna pomiarowa DEA - Global, model Performance maksymalne wymiary detalu x 500 x 700 mm, dokładność pomiaru - MPEE od 1,7 μm + L/333 μmm (15-30 C) konstrukcja portalowa.

31 LABORATORIUM POMIAROWE Maszyna pomiarowa INSISE VISION Zakres pomiarowy (X x Y x Z): 300 x 200 x 200mm Maksymalne obciążenie stolika: 30kg Rozdzielczość: 1µm Niepewność pomiaru X/Y: (3+L/200)µm L[mm] Powtarzalność: 2µm Obiektyw: 0,7X 4.5X Powiększenie: 28X 180X możliwość zapamiętania ekranu (zrzut do pliku JPG widoku z kamery) rysowanie zmierzonego detalu automatyczna detekcja krawędzi mierzone figury: punkt, promień, średnica, łuk, kąt, rowek, linia, konwersja danych do CAD, EXCEL, WORD

32 PRZYKŁADOWE REALIZACJE

33 PRZYKŁADOWE REALIZACJE

34 PRZYKŁADOWE REALIZACJE
