1 Dane Płatnika Adres Docelowy Osoba składająca zamówienie (imię, nazwisko) Nr Telefonu / osoby składającej zamówienie.. Formularz I osłony na kaloryfery pod indywidualny wymiar stary typ kaloryfera Formularz Moje Bambino Strona 1

2 Rodzaj wymiaru Opis wymiaru Wymiar podany w milimetrach 1. Długość grzejnika 2. Wysokość grzejnika 3. Wysokość grzejnika zawieszonego nad podłogą Lewa strona Prawa strona 4. Głębokość grzejnika Lewa strona Prawa strona 5. Wysokość parapetu od podłogi jeżeli znajduje się nad grzejnikiem Lewa strona Prawa strona 6. Najbardziej wysunięty frontowy element (np. zawór, termostat 7 Średnica zaworu 8. Odległość zaworu termoregulującego od grzejnika 9. Odległość od góry rurki dolnej do podłogi 10. Odległość od rurki dolne do ściany 11. Odległość od dołu rurki górnej do podłogi 12. Odległość rurki górnej do ściany Dolna rurka Górna rurka 13. Średnica rur wychodzących z grzejnika Uwagi : Przeczytaj poniższy opis do uwag! Formularz Moje Bambino Strona 2

3 Opis do uwag: 1. Jeżeli obudowa grzejnika posiadać będzie zabudowę boczną, trzeba dodać w uwagach z której strony grzejnika wychodzą rurki ( dół, lewy bok grzejnika, prawy bok grzejnika) oraz zawór. 2. Gdy określimy z której strony grzejnika posiadamy zawór musimy dodać czy ten zawór jest zamontowany pionowo czy poziomo pod względem podłogi. 3. Jeżeli grzejnik znajduje się we wnęce a klient chce zabudować całość wnęki proszę wypełnić także poniższy formularz: Rodzaj wymiaru Opis wymiaru Wymiar podany w milimetrach 14 Długość wnęki 15 Wysokość wnęki, czyli odległość od podłogi do parapetu, pułki bądź nad murówki. Lewa strona Prawa strona 16 Głębokość wnęki Lewa strona Prawa strona 17 Odległość lewej ścianki wnękowej do lewej strony grzejnika 18 Odległość prawej ścianki wnękowej do prawej strony grzejnika Formularz Moje Bambino Strona 3

4 4. Punkt 10 oraz 12 wypełniamy w przypadku zabudowy bocznej grzejnika. 5. Jeżeli klient ma swoją wizję wymiaru osłony przedniej proszę w uwagach podać sugerowany wymiar którego oczekuje. 6. Prosimy o wykonanie jak najwięcej zdjęć grzejnika z każdej perspektywy ( front, góra, dół, prawa strona, lewa strona). Zgodnie z regulaminem Moje Bambino produkty specjalne na indywidualny wymiar nie podlegają wymianie oraz zwrotowi. Data Pieczątka i podpis zamawiającego Formularz Moje Bambino Strona 4

5 Przykładowe zdjęcia do sporządzenia poprawnych wymiarów 1. Długość grzejnika ( tak jak na zdjęciu ). Mierzymy zaczynając od najbardziej skrajnego elementu grzejnika do momentu w którym grzejnik łączy się z rurkami. 2. Wysokość grzejnika ( tak jak na zdjęciu). Formularz Moje Bambino Strona 5

6 3. Wysokość grzejnika zawieszonego nad podłogą (tak jak na zdjęciu). Mierzymy zaczynając od podłogi do samej góry grzejnika z obu stron grzejnika ( lewa i prawa strona). Lewa strona: Formularz Moje Bambino Strona 6

7 Prawa strona: 4. Głębokość grzejnika ( tak jak na zdjęciu ). Zaczynamy mierzyć od ściany do frontu grzejnika z lewej oraz prawej strony. Lewa strona : Formularz Moje Bambino Strona 7

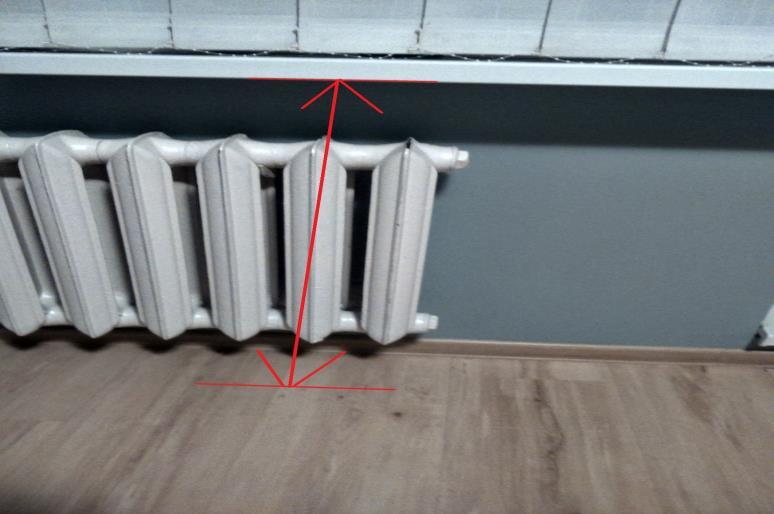

8 Prawa strona: 5. Wysokość parapetu od podłogi jeżeli znajduje się nad grzejnikiem (tak jak na zdjęciu). Zaczynamy mierzyć od podłogi do spodu parapetu z lewej oraz z prawej strony. Prawa strona : Formularz Moje Bambino Strona 8

9 Lewa strona: 6. Najbardziej wysunięty frontowy element w tym wypadku zawór. Zaczynamy mierzyć od ściany do końca pokrętła zaworu. Formularz Moje Bambino Strona 9

10 7. Średnica zaworu. 8. Odległość zaworu termoregulującego od grzejnika (tak jak na zdjęciu). Zaczynamy mierzyć od grzejnika czyli od momentu gdzie kończy się grzejnik i łączy z rurką do środka zaworu termoregulującego. Formularz Moje Bambino Strona 10

11 9. Odległość od góry rurki dolnej do podłogi. Zaczynamy mierzyć od podłogi do górnej części rurki dolnej( tak jak na zdjęciu). 10. Odległość od zewnętrznej strony rurki dolnej do ściany ( tak jak na zdjęciu). Formularz Moje Bambino Strona 11

12 11. Odległość od dołu rurki górnej do podłogi. Zaczynamy mierzyć od podłogi do dolnej części rurki górnej( tak jak na zdjęciu). 12. Odległość od zewnętrznej strony rurki górnej do ściany ( tak jak na zdjęciu). Formularz Moje Bambino Strona 12

13 13. Średnica rur wychodzących z grzejnika ( Najlepiej mierzyć przy użyciu suwmiarki ). Formularz Moje Bambino Strona 13
