3 NOWOŚCI urządzenia przenoszenia danych DMX 1 USB szczegółowe informacje na stronie 11. urządzenia przenoszenia danych DMX 3 USB szczegółowe informacje na stronie 12.

4 Ręczne przyrządy pomiarowe i systemy przenoszenia danych program do prowadzenia obliczeń statystycznych MeasurLink strony 6 7 Mini-procesory DIGIMATIC strony 8-9 przewody sygnałowe strony urządzenia przenoszenia danych DIGIMATIC strony

5 MeasurLink System zarządzania jakością wspiera i łączy wszelkie cyfrowe przyrządy pomiarowe Mitutoyo, od przyrządów ręcznych do współrzędnościowych maszyn pomiarowych możliwość pobierania danych pomiarowych z przyrządów pomiarowych analogowych kompatybilny z wieloma przyrządami pomiarowymi innych producentów wskazanie w czasie rzeczywistym, nieograniczone zbieranie danych, zarządzanie, ocena, protokołowanie, dokumentowanie i możliwość kontroli wstecz danych pomiarowych Real Time Real Time Plus STAT Measure STAT Measure Plus Pocket ML Gage Management Gage R & R Prozess- Manager Prozess- Analyzer Measur.Net Real Time dla ręcznych przyrządów pomiarowych STAT Measure dla stacjonarnych przyrządów pomiarowych oprogramowanie SPC wprowadzenie danych pomiarowych poprzez klawiaturę lub ręczne przyrządy pomiarowe ocena (pojedynczych cech, przegląd) z funkcją edycji wyników pomiarowych dowolny układ na monitorze przedstawienie detalu jako obrazu w formatach: *.bmp, *.jpg, *.gif, *.dxf, *.dwf, *.dwg włączenie funkcji multimedialnych (obraz, dźwięk) wspierających proces pomiarowy w formatach: *.avi, *.mpg, *.mpeg, *.mov, *.wav Real Time Plus dla ręcznych przyrządów pomiarowych STAT Measure Plus dla stacjonarnych przyrządów pomiarowych oprogramowanie SPC wprowadzenie danych pomiarowych poprzez klawiaturę lub ręczne przyrządy pomiarowe ocena (pojedynczych cech, przegląd) z funkcją edycji wyników pomiarowych dowolny układ na monitorze przedstawienie detalu jako modelu CAD lub obrazu w formatach: *.bmp, *.jpg, *.gif, *.dxf, *.dwf, *.dwg włączenie funkcji multimedialnych (obraz, dźwięk) wspierających proces pomiarowy w formatach: *.avi, *.mpg, *.mpeg, *.mov, *.wav przedstawienie pojedynczych lub wielu cech jednocześnie włączenie CAD Viewers Hoops dla dynamicznego przedstawienia modelu CAD w formacie *.hsf 6

6 Zarządzanie procesem kontrola w czasie rzeczywistym przebiegu procesu pomiarowego poprzez sieć ( także w oddalonych od siebie miejscach pomiarowych np. przez internet) możliwość zaprogramowania funkcji ostrzegawczych przez optyczne lub akustyczne znaki ostrzegawcze lub poprzez możliwość tworzenia dowolnego układu na monitorze ( kart kontrolnych, histogramów, planów hal itd.) Analiza procesu oprogramowanie do analizy procesu w krótszym i dłuższym wymiarze czasu zestawienie pomiarów tworzenie protokołów możliwość wglądu do wprowadzanych korekt import i eksport danych pomiarowych Pocket ML oprogramowanie Pocket Measurlink (język: niemiecki) interfejs dla przyrządów pomiarowych DIGIMATIC Pocket PC: złącze USB lub Wireless LAN b Zarządzanie ML Gage oprogramowanie do zarządzania przyrządami kontrolnymi zarządzanie miejscem przechowywania kontrola terminu kalibracji kontrola sprawności przyrządów kontrolnych tworzenie i zarządzanie planami pomiarowymi Gage R & R oprogramowanie do analizy sprawności pomiarowej przyrządów kontrolnych wykaz parametrów powtarzalność, liniowość, odtwarzalność tworzenie protokołów pomiarowych Wyczerpujące informacje o tym i innych produktach znajdziecie w naszych szczegłówych prospektach. 7

7 miniprocesor DIGIMATIC DP-1 VR DP-1 VR firmy Mitutoyo jest tak kompaktowy, że wygodnie mieści się w dłoni. Dzięki temu praktycznemu urządzeniu można przeprowadzać obliczenia statystyczne oraz drukować zgromadzone wartości pomiarowe z suwmiarek, mikrometrów oraz innych drobnych urządzeń pomiarowych, które posiadają wyjście danych DIGIMATIC. Drukarka termiczna, którą uruchamia się za pomocą jednego przycisku pracuje szybko i bezszelestnie. Dzięki wysokogatunkowemu papierowi wydruki nadają się do dłuższego przechowywania. Za pomocą złącza RS-232 C-można przekazywać zgromadzone dane do komputera. Prosta funkcja drukowania Duże i czytelne znaki graficzne Odczyt danych pomiarowych możliwy w dowolnym czasie (funkcja zegarowa) Można zgromadzić do danych Seria 264 Przykład zastosowania Nr D (DP-1 VR) Dane techniczne Nr D DP-1 VR Metoda drukowania: drukarka termiczna Rozdzielczość druku: 384 punktów (8 punktów na mm) Prędkość druku: 6,5 mm/s (przy użyciu adaptera sieciowego) Zasób papieru: 48 m na rolkę Wydajność druku: ok wersów przy wydruku dużych znaków ok wersów przy wydruku małych znaków Wydajność pracy: tryb 1/2/3: danych tryb 0: danych Dane na wydruku: wartości; i.o. / n.i.wartość-o, liczba danych, wartość maximum/minimum, zakres; wartość średnia, odchylenia standardowe, liczba braków, udział procentowy braków, indeks efektywności produkcji, histo gram, karta kontrolna Xd, granice ingerencji; data i godzina Funkcje emisyjne: wartości pomiarowe przez złącze RS-232 C lub przez wyliczenie wartości i.o./n.i.o. Interwał wprow. dan.: 0,25 s; 1 s; 5 s; 30 s; 1 min; 30 min; 60 min (0,25 sek. tylko funkcja statystyki) Zasilanie: adapter sieciowy 6 V (nie kompatybilny z modelem przejściowym DP 1 HS) zasilanie bateryjne: LR6 lub baterie NI-MH (do ponownego ładowania, baterie nie są ładowane w przyrządzie) Czas pracy baterii: 10 lat dla baterii LR-6; wersów druku przy zastosowaniu baterii NI-MH (do ponownego ładowania) Temperatura pracy: przy zasilaniu poprzez adapter sieciowy: 0 do 45 C przy użyciu baterii: 10 do 45 C Temp. przechowyw.: 10 do 50 C Wyposażenie standardowe Nr. 09EAA119 D 09EAA069 D Opis AC adapter papier do drukarki (1 rolka) Nr T Wymiary w mm * do przekazywania oceny tolerancji do systemów zewnętrznych ** 09EAA084 i nie można stosować jednocześnie 09EAA084** RS-232 C-przewód sygnałowy 1 m (9-Pin) do podłączenia DP-1 VR do PC ** kabel do pomiarów dobry * 09EAA094 RS-232 C-przewód sygnałowy 1 m (25-Pin) do podłączenia DP-1 VR do urządzeń wskazujących KS/KA Artykuły użytkowe bateria LR-6 (4 sztuki) bateria NI-MH (do ponownego ładowania) 09EAA082-5 papier do drukarki (5 rolek) 8

8 miniprocesor DIGIMATIC DP-1 VR Seria 264 dolna tolerancja górna tolerancja numeracja współczynnik CP średnia zakres liczba danych liczba podrozdziałów histogramu górna granica wartości (karta regulująca X _ ) dolna granica wartośści (karta regulująca X _ ) górna granica wartości (karta regulująca R) dolna granica wartości (karta regulująca R) Funkcje przycisków Oznaczenia przycisków Tryb pracy (Moduł) 0 Tryb pracy (Moduł) 1, 2 CL kasowanie wartości średnich -przed podaniem granic tolerancji CE kasowanie wcześniejszych danych pomiarowych TOL-LIMIT drukowanie przed i po wprowadzeniu granic tolerancji STAT nie stosować obliczenia do histogramu FEED przesunięcie papieru DATA wprowadzanie danych poprzez przyłączone urządzenie pomiarowe PRINTER ON/OFF włączanie i wyłączanie drukarki POWER włączanie i wyłączanie przyrządu Tryb pracy (Moduł) 3 podgrupa podczas pomiaru podgrupa po pomiarze CL ponowne wprowadzanie danych od pierwszej wartości kasowanie tylko wartości pomiarowych CE kasowanie wcześniejszych danych pomiarowych kasowanie wcześniejszych podgrup TOL-LIMIT zakończenie pomiaru: zakończenie trybu pomiaru przejście do następnej podgrupy STAT zakończenie podgrupy wydruk wyników XR wyliczenie granic ingerencji i wydruk na zakończenie pomiaru FEED przesunięcie papieru DATA wprowadzanie danych poprzez przyłączone urządzenie pomiarowe PRINTER ON/OFF włączanie i wyłączanie drukarki POWER włączanie i wyłączanie przyrządu 9

9 kable sygnałowe DIGIMATIC Format DIGIMATIC -Mitutoyo umożliwia podłączenie nie tylko do różnych przyrządów uzupełniających jak drukarka, przyrząd wskaznikowy i inne, lecz również pozwala na przyłączenie jednego lub więcej przyrządów DIGIMATIC z komputerem za pomocą przyrządów przenoszenia danych. wtyczki do przyrządów pomiarowych wtyczki do przyrządów uzupełniających (DMX-przyrządy przenoszenia danych i drukarki) Przyrządy pomiarowe DIGIMATIC wymagają do przeniesienia danych albo 1. Przełącznik nożny 2. Przycisk Data na urządzeniu przenoszenia danych (jeśli występuje) 3. Przycisk Data na przyrządzie (jeśli występuje) 4. Wymaganie danych przez PC 5. Przewód sygnałowy z przyciskiem Data (jeśli można podłączyć do przyrządu) Numer katalogowy Wyjście przyrządu Zastosowanie z Wtyczki wyjściowe do przyrządów pomiarowych 1 m 2 m A DIGIMATIC czujniki typ ID-S (Seria 543) proste (bez przycisku Data) A DIGIMATIC czujniki typ ID-C (Seria 543) A DIGIMATIC czujniki typ ID-U (Seria 575) A DIGIMATIC grubościomierze (Seria 547) odwrotny (bez przycisku Data) A DIGIMATIC suwmiarki (Seria 500, 550, 551, 573 poza IP-65/IP-66/IP-67-suwmiarki) DIGIMATIC suwmiarka z włóknami węglowymi (Seria 552) poza IP-66-suwmiarki prawostronny (bez prz. Data) DIGIMATIC wysokościomierz i przyrząd do trasowania (Seria 192, 570) A DIGIMATIC sprawdziany głębokości (Seria 547) twardościomierze przenośne (Seria 811) A DIGIMATIC średnicówka Bore Gage (Seria 511) lewostronny (bez przycisku Data) A DIGIMATIC głębokościomierze suwmiarki (Seria 571) poza IP-67-głębokościomierze suwmiarki DIGIMATIC liniały pomiarowe suwakowe (Seria 572) poza IP-66-liniały pomiarowe suwakowe DIGIMATIC uniwersalny kątomierz (Seria 187) 05CZA662 05CZA663 DIGIMATIC mikrometry (Seria 293, 314, 317, 323, 324, 326, 331, 340, 342, 369, 389, 395, 422) DIGIMATIC głowice mikrometryczne (Seria 350) DIGIMATIC głębokościomierze mikrometryczne (Seria 329) DIGIMATIC średnicówki mikrometryczne szczękowe (Seria 345) IP-65 trójpunktowe średnicówki mikrometr. DIGIMATIC-Holtest (Seria 468) 05CZA624 05CZA625 IP-65/IP-66/IP-67 A DIGIMATIC suwmiarki (Seria 500, 550, 551, 573) IP-67 A DIGIMATIC głębokościomierze suwmiarkowe (Seria 571) IP-66 A DIGIMATIC suwmiarka z włóknami węglowymi (Seria 552) IP-66 A DIGIMATIC liniały pomiarowe suwakowe (Seria 572) z przyciskiem Data z przyciskiem Data i śrubkami łączącymi z przyciskiem Data i śrubkami łączącymi 21EAA194 21EAA190 A DIGIMATIC czujniki typ ID-B / ID-N (Seria 543) bez przycisku Data A mikrometry Quick (Seria 227, 293, 342, 369, 422) DIGIMATIC mikrometry zewnętrzne (Seria do , do , do ) DIGIMATIC głowice mikrometryczne (Seria 164) DIGIMATIC głowice mikrometryczne (Seria 227) DIGIMATIC mikrometry stacjonarne (Seria 121) DIGIMATIC średnicówki mikrometryczne (Seria 337, 339) A DIGIMATIC Borematic (Seria 568) wysokościomierz mikrometryczny Heightmaster (Seria 515) twardościomierz stacjonarny Wizhard (Seria 810) twardościomierz stacjonarny Micro Vickers HM (Seria 810) twardościomierz stacjonarny Micro Vickers HV (Seria 810) ATK twardościomierz stacjonarny (Seria 810) ARK twardościomierz stacjonarny (Seria 810) 6 pinów (bez przycisku Data) 10 pinów (bez przycisku Data) A DIGIMATIC czujnik ID-F (Seria 543) DIGIMATIC czujnik ID-H (Seria 543) przenośny chropowatościomierz SJ-201 P / S / PR (Seria 178) przenośny chropowatościomierz SJ-301 / S / PR (Seria 178) przenośny chropowatościomierz SJ-401 / SJ-402 (Seria 178) projektor pomiarowy serii-pj (Seria 303) projektor pomiarowy serii-ph (Seria 172) wysokościomierz mikrometryczne CERA-Heightmaster (Seria 515) wysokościomierz Linear Height (Seria 518) wysokościomierz / przyrząd do trasowania QM-Height (Seria 518) LINEAR GAGES-cyfrowe urządzenie wskazujące (Seria 542) LSM-6000 cyfrowe urządzenie wskazujące dla Laser Scan (Seria 544) Laser-Scan mikrometer LSM 9506 (Seria 544) DIGIMATIC wielostanowiskowy system pomiarowy (Seria 572) LITEMATIC VL-50 (Seria 318) 21JAA300D macki DIGI-TEST (Seria 209) Wszystkie dane dotyczące kabli sygnałowych odnoszą się do zamieszczonych w tym katalogu produktów. na obu końcach takie same wtyczki (bez przycisku Data) 10

10 przedłużacz DIGIMATIC DIGIMATIC-interfejs USB Nr Wejście danych: 1 x DIGIMATIC Wyjście danych: sygnał z klawiatury USB (USB 2.0) Podłączenie kabla: trwale zamontowany przewód z wtyczką USB Podłączenie przełącznika nożnego: tak Nr przyrządy pomiarowe DIGIMATIC z wyjściem danych Długość Nr. 5 m m m DIGIMATIC przyrządy przenoszenia danych lub miniprocesor DIGIMATIC Wyposażenie standardowe kabel złącza USB na trwałe w przyrządzie kable sygnałowe DIGIMATIC do przyrządów pomiarowych 1 m lub 2 m Nr m Nr m Nr m kable sygnałowe DIGIMATIC Nr m Nr m DMX 1 złącze szeregowe Nr Wejście danych: 1 x DIGIMATIC Wyjście danych: sygnał szeregowy RS-232 C Podłączenie kabla: szeregowo D-SUB 9 Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak przewód połączeniowy do komputera D-SUB 9 D-SUB 9 (2 m) urządzenia przenoszenia danych DIGIMATIC Urządzenie przenoszenia danych z przyrządów pomiarowych Mitutoyo do odpowiednich programów użytkowych. Urządzenie komunikuje się z komputerem PC poprzez program przetwarzający, który zawarty jest w dostawie oprogramowania CAQ, lub daje do dyspozycji. DIGIMATIC -interfejs USB Nr Interfejs DIGIMATIC -USB służy do podłączenia przyrządu pomiarowego DIGIMATIC do złącza PC-USB w celu wczytania danych do programu użytkowego jak np. Microsoft Excel.. DMX 1 USB Nr Wejście danych: 1 x DIGIMATIC Wyjście danych: sygnał szeregowy USB Podłączenie kabla: do złącza USB Mini 5-wtykowe standardowe Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak Wyposażenie standardowe kabel złącza USB sterownik DMX 1 złącze szeregowe DMX 1 USB Nr Nr DMX 1 jest interfejsem łączącym jedno urządzenie pomiarowe wyposażone w złącze DIGIMATIC z komputerem PC poprzez złącze RS-232 C. Przyrząd pracuje bez zewnętrznego źródła zasilania. (Przewody Handshake RTS i DTR potrzebne są do zasilania DMX 1.) DMX 1 USB jest interfejsem łączącym jedno urządzenie pomiarowe wyposażone w złącze DIGIMATIC z komputerem PC poprzez złącze USB. Przyrząd zgłasza się jako wirtuelne złącze RS-232 C na komputerze. 11

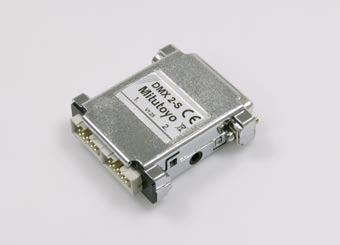

11 urządzenia przenoszenia danych DIGIMATIC DMX Urządzenie przenoszenia danych z przyrządów pomiarowych Mitutoyo do odpowiednich programów użytkowych. Urządzenie komunikuje się z komputerem PC poprzez program przetwarzający, który zawarty jest w dostawie oprogramowania CAQ, lub daje do dyspozycji. DMX 2 S DMX 2 S jest interfejsem łączącym dwa przyrządy pomiarowe wyposażone w złącze DIGIMATIC z komputerem poprzez złącze RS-232 C. Urządzenie pracuje bez dodatkowego źródła zasilania. (Do zasilania potrzebne są przewody Handshake RTS i DTR.) Przenoszenie danych może być realizowane z użyciem przełącznika nożnego, dostępnego jako wyposażenie dodatkowe. DMX 2 złącze szeregowe Nr Wejście danych: 2 x DIGIMATIC Wyjście danych: sygnał szeregowy RS-232 C Podłączenie kabla: szeregowo D-SUB 25 Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak przewód połączeniowy do komputera D-SUB 25 D-SUB 9 (0,2 m) przewód połączeniowy do komputera D-SUB 25 D-SUB 9 (2 m) I przewód połączeniowy do komputera D-SUB 25 D-SUB 25 (2 m) Nr DMX 2 USB Nr DMX 3 Nr Przykład zastosowania z przłącznikiem nożnym (wyposażenie specjalne) DMX 2 USB jest interfejsem łączącym dwa urządzenia pomiarowe wyposażone w złącze DIGIMATIC z komputerem PC poprzez złącze USB. Przyrząd zgłasza się na komputerze, zależnie od ustawienień jako wirtuelne złącze RS-232 C lub jako klawiatura. Widok od tyłu DMX 3 jest interfejsem łączącym trzy urządzenia pomiarowe wyposażone w złącze DIGIMATIC z komputerem PC poprzez złącze RS-232 C. Zasilanie poprzez adapter sieciowy (w wyposażeniu standardowym). Jeśli połączenie następuje poprzez złącze USB to przyrząd zgłasza się na komputerze jako wirtualne złącze RS-232 C. DMX 2 USB Nr Wejście danych: 2 x DIGIMATIC Wyjście danych: sygnał szeregowy USB klawiatura złącza sygnał USB (możliwość przełączania) Podłączenie kabla: do złącza USB Mini 5-wtykowe standardowe Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak Wyposażenie standardowe kabel złącza USB sterownik DMX 3 Nr Wejście danych: 3 x DIGIMATIC Wyjście danych: sygnał szeregowy USB sygnał szeregowy RS-232 C Podłączenie kabla: szeregowo D-SUB 9 do przewodu USB typ B Podłączenie przełącz- nika nożnego: tak Szybkość przesyłania: 1200 / 9600 Baud (przez Jumper regulowany) Bity danych: 8 Bity stopu: 1 Parzystość: brak Wyposażenie standardowe kabel złącza USB sterownik zasilacz sieciowy przewód połączeniowy do komputera D-SUB 9 D-SUB 9 (2 m) 12

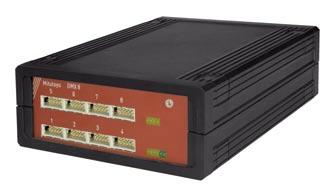

12 DMX 4 2 Nr Wejście danych: 4 x DIGIMATIC 2 x RS-232 C Wyjście danych: sygnał szeregowy RS-232 C Podłączenie kabla: szeregowo D-SUB 9 Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak Wyposażenie standardowe: przewód sieciowy urządzenia przenoszenia danych DIGIMATIC DMX DMX 4 2 DMX 4 2 to interfejs, który umożliwia podłączenie czterech przyrządów z wyjściem danych DIGIMATIC i dwóch przyrządów ze złączem RS-232 C do komputera ze złączem RS-232 C. DMX 4 2 przejmuje następujące zadania: 1. Dopasowanie sygnału przyrządu pomiarowego do wymogów złącza 2. Sprowadzenie różnych sygnałów do jednego formatu 3. Komunikacja przyrząd pomiarowy PC (wybór kanału etc.) przewód połączeniowy do komputera D-SUB 9 D-SUB 9 (2 m) Poprzez złącze RS 232 C: można podłączyć przyrząd do pomiaru grubości powłok: DIGI DERM 1100/ KA-Counter dla liniałów przyrząd wskaźnikowy EF dla Linear Gauge, mikrometr Laser Scan, wysokościomierz LH Macki seria Standard Opto RS Sartorius MC1 Waga Mettler PM 3000 Waga Kern 510 Waga Heidenhain VRZ/ND QM-Height DMX 8; DMX 16 Nr DMX 8; DMX 16 są interfejsami łączącymi przyrządy pomiarowe wyposażone w złącze DIGIMATIC z komputerem poprzez złącze RS-232 C. Zasilanie 220 V 240 V, 50 Hz. DMX 8 Nr Wejście danych: 8 x DIGIMATIC Wyjście danych: sygnał szeregowy RS-232 C Podłączenie kabla: szeregowo D-SUB 9 Podłączenie przełącznika nożnego: tak Szybkość przesyłania: 9600 Baud Bity danych: 8 Bity stopu: 1 Parzystość: brak Wyposażenie standardowe: przewód sieciowy DMX 16 Nr Liczba wejść: 16 pozostałe parametry jak przy DMX 8 DMX 16 C Nr pozostałe parametry jak przy DMX przewód połączeniowy do komputera D-SUB 9 D-SUB 9 (2 m) DMX 16 C Nr DMX 16 C posiada własne mikroprocesory dla opracowywania danych. Dzięki temu jest możliwe jednoczesne wprowadzenie z wszystkich przyrządów. Poza tym osiąga się przyspieszenie prędkości opracowania. Do dyspozycji czujników serii 575 znajduje się potrzebne zasilanie i przycisk zerowania ABS. Nr

13 urządzenia przenoszenia danych DIGIMATIC DMX DMX 3 T USB interfejs klawiatury DMX 3 T USB przyrząd przełączający stanowisko pomiarowe, umożliwia podłączenie trzech urządzeń pomiarowych DIGIMATIC do interfejsu klawiatury komputera. Interfejs zachowuje się wobec oprogramowania bardzo neutralnie, tzn. Zadaniem użytkownika jest zainicjowanie przeniesienia danych pomiarowych, natomiast DMX 3 T USB realizuje symulację wprowadznia danych z klawiatury. DMX 3 T USB Nr Liczba wejść: 3 Wyjście danych: klawiatura złącza USB / klawiatura PS2 Wyposażenie standardowe Opis Kabel do klawiatury PS2 Połączenie: kabel złącza USB do bezpośredniego połączenia z PC-USB Nr Widok od tyłu DMX 3 T/FS USB interfejs klawiatury Jak DMX 3 T USB, jednak wartości pomiarowe mogą być realizowane tylko poprzez przełącznik nożny. Przełącznik nożny jest do nabycia jako wyposażenie dodatkowe. DMX 3 T/FS USB Nr Liczba wejść: 3 Wyjście danych: klawiatura złącza USB / klawiatura PS2 Nr Widok od tyłu Wypos ażenie standardowe Opis Kabel do klawiatury PS2 Połączenie: kabel złącza USB do bezpośredniego połączenia z PC-USB skrzynka przełączeniowa DIGIMATIC Skrzynka przełączania stanowisk pomiarowych umożliwia podłączenie pięciu urządzeń pomiarowych typu DIGIMATIC do cyfrowego urządzenia przetwarzania danych (np. do DMX 1). skrzynka przełączeniowa Nr Liczba wejść: 5 Wyjście danych: DIGIMATIC kabel sygnałowy (1 m) D zasilacz sieciowy (9 V, 500 ma) Nr

14 urządzenie przenoszenia danych DIGIMATIC DL-1000 / DL-1000 M DIGIMATIC DL-1000 / DL-1000 M automatyczny cyfrowy rejestrator danych. Służy do przenoszenia danych pomiarowych z cyfrowych przyrządów pomiarowych do komputera. Przyrząd pomiarowy zostaje połączony kablem z wyjściem danych DL-1000 / DL-1000 M w taki sposób, że wartości pomiaru mogą być przejęte przyciskiem Data przyrządu DL-1000 / DL-1000 M lub innych przyrządów pomiarowych. Aby przenieść dane do PC podłącza się przyrząd wyjściem danych przez interfejs do PC (patrz strona 11-14). Przenoszenie danych z DL-1000 / DL-1000 M odbywa się poprzez uruchomienie włącznika nożnego podłączonego do interfejsu lub o ile jest to wymagane przez odpowiednie oprogramowanie PC. Podczas przenoszenia wartości pomiarowych do interfejsu przyrządu pomiarowego, DL-1000 / DL-1000 M zachowuje się jak cyfrowe urządzenie pomiarowe Mitutoyo. Dane można przesłać również bezpośrednio do podłączonej drukarki ze złączem DIGIMATIC. DL-1000 / DL-1000 M Dane techniczne DL-1000 Nr DL-1000 M Nr M Wymiary: 120 x 60 x 26 mm Masa: 130 g Pamięć przyrządu (DL-1000 / DL-1000 M): Pamięć przyrządu zapamiętuje do 999 danych pomiaru. (DL-1000 M): Pojedynczym próbom przypisuje się różne właściwości. Można wprowadzić max. 100 właściwości na 9 prób, jeżeli wybierze się mniej cech to uzyskuje się więcej prób. DL-1000 M oblicza automatycznie na podstawie ilości cech ile prób ma się jeszcze do dyspozycji. Przykładowo chcąc mierzyć 10 cech, można wybrać maksymalnie 99 prób. Format danych Wszystkie dane są wprowadzane lub wysyłane w kompatybilnym standardzie -Mitutoyo- DIGIMATIC. Podłączenie przyrządów pomiarowych Do DL-1000 / DL-1000 M można podłączyć wszystkie przyrządy z interfejsem lub do drukarek protokołujących, które pozwalają na podłączenie do innych kompatybilnych przyrządów pomiarowych Mitutoyo- DIGIMATIC. Wyposażenie standardowe: Opis 1 bateria (9 V) blok Lithium przewód danych 10poli na 10poli (0,25 m) : kabel sygnałowy (1 m) kabel sygnałowy (2 m) Nr / Nr M Funkcje przycisków W zależności od trybu użycia, przyciski w DL-1000 / DL-1000 M mają następujące funkcje: Tryb pomiaru przyrząd uruchamia wczytywanie danych z przyrządu funkcja identyczna z przyciskiem DATA przyrządu. wyłącza DL-1000 / DL-1000 M po 4 sek. przewija szereg wartości pomiarowych o jedną wartości do góry lub na dół. przewija szereg wartości pomiarowych o 50 wartości do góry lub na dół. przełącza na tryb przesyłania. tryb < wymazać pamięć? > Tryb przesyłania przesyła wartości wyświetlacza DL-1000 / DL-1000 M do interfejsu lub drukarki. wyłącza DL-1000 / DL-1000 M po 4 sek. przewija szereg wartości pomiarowych o jedną wartości do góry lub na dół. przewija szereg wartości pomiarowych o 50 wartości do góry lub na dół. przełącza na tryb wprowadzania. tryb < wymazać pamięć? > Nie Tak włącza się tworzenie bloków. (tylko DL-1000 M). nie wykorzystane. Nie Tak wysyła wszystkie wartości pomiarowe zaczynjąc od aktualnej pozycji w takcie co 0,6 sek. wysyła wszystkie wartości pomiarowe zaczynjąc od aktualnej pozycji w takcie co 1,1 sek. 15
