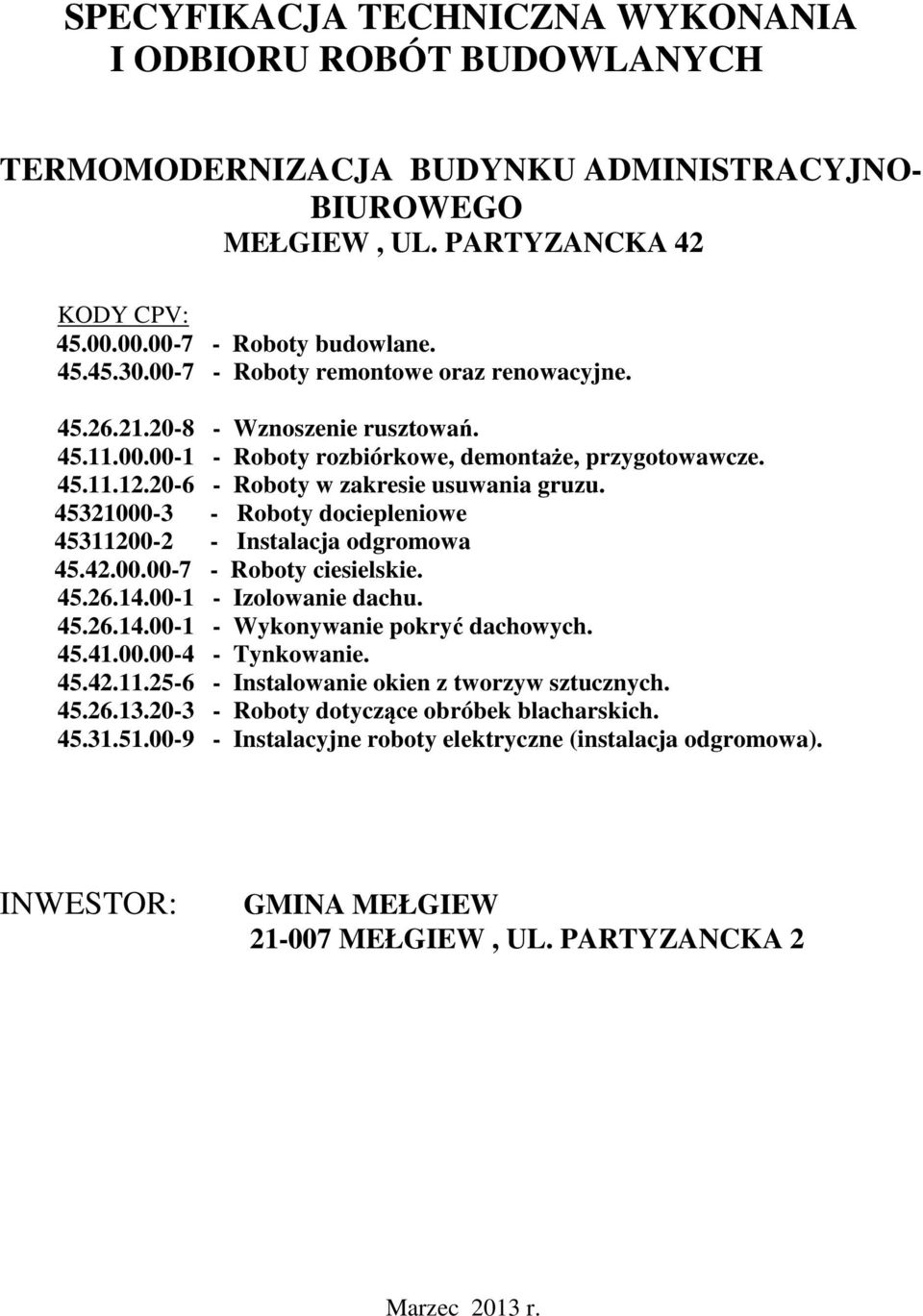

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TERMOMODERNIZACJA BUDYNKU ADMINISTRACYJNO- BIUROWEGO MEŁGIEW, UL. PARTYZANCKA 42 KODY CPV: Roboty budowlane Roboty remontowe oraz renowacyjne Wznoszenie rusztowań Roboty rozbiórkowe, demontaże, przygotowawcze Roboty w zakresie usuwania gruzu Roboty dociepleniowe Instalacja odgromowa Roboty ciesielskie Izolowanie dachu Wykonywanie pokryć dachowych Tynkowanie Instalowanie okien z tworzyw sztucznych Roboty dotyczące obróbek blacharskich Instalacyjne roboty elektryczne (instalacja odgromowa). INWESTOR: GMINA MEŁGIEW MEŁGIEW, UL. PARTYZANCKA 2 Marzec 2013 r.

2 1. WSTĘP 1.1 Przedmiot Specyfikacji Technicznej wykonania i odbioru robót budowlanych: Przedmiotem niniejszej Specyfikacji Technicznej wykonania i odbioru robót budowlanych są wymagania dotyczące wykonania zadania: Termomodernizacja budynku administracyjno-biurowego. Zakres stosowania Specyfikacji Technicznej wykonania i odbioru robót budowlanych Specyfikacja Techniczna wykonania i odbioru robót budowlanych jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną wykonania i odbioru robót budowlanych Ustalenie zawarte w niniejszej Specyfikacji Technicznej wykonania i odbioru robót budowlanych dotyczą prowadzenia prac dociepleniowych budynku, wymiany pokrycia dachowego oraz wykonania nowych obróbek blacharskich określonych w przedmiarze robót i kosztorysie nakładczym, stanowiących część dokumentów przetargowych. Zakres robót: I. Wykonanie izolacji pionowej, oraz docieplenia budynku od poziomu fundamentu do okapu oraz docieplenie stropu nad piętrem w systemie posiadającym aktualną aprobatę techniczną, z wyprawą elewacji i zastosowaniem tynku mineralnego: - Izolacja ścian fundamentowych preparatem bitumicznym oraz styropianem gr. 10 cm w części podpieniczonej oraz gr. 5 cm w części niepodpiwniczonej o wsp. przewodzenia 0,038 [W/(mK)] mocowany do ścian za pomocą zaprawy klejącej i łączników mechanicznych - Ocieplenie ścian nadziemia płytami styropianowymi EPS 70 gr. 12 cm, - Ocieplenie ościeży płytami styropianowymi gr. 3 cm lub 2 cm ( w zależności od potrzeb), - Wymiana okien - Wykonanie opaski przy budynku - Rusztowania ramowe do wys. 16 m II. Wykonanie robót budowlanych związanych z wymianą pokrycia dachowego - Rozbiórka pokrycia z dachówki karpiówki podwójnie - Wymiana części deskowania dachu pod pokrycie blachą - Pokrycie dachu blachą powlekaną układaną na rąbek stojący w kolorze grafitowym - Izolacje przeciwwilgociowe i przeciwwodne z folii polietylenowej szerokiej - Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów itp. z blachy nie nadającej się do użytku - Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów itp. z blachy nie nadającej się do użytku opierzeń kominów - Rozbiórka pokrycia z blachy - Rusztowanie ramowe wys. do 16 m - Odbicie tynków wewnętrznych z zaprawy wapiennej na ścianach, filarach, pilastrach -Wykonanie tynków zwykłych cem. wap. kat III na kominach, ścianach i czapek kominowych ponad dachem spadzistym - Pokrycie dachu blachą o pow. ponad 100 m2 - Obróbki przy szer. w rozwinięciu ponad 25 cm z blachy stalowej ocynkowanej kosze -

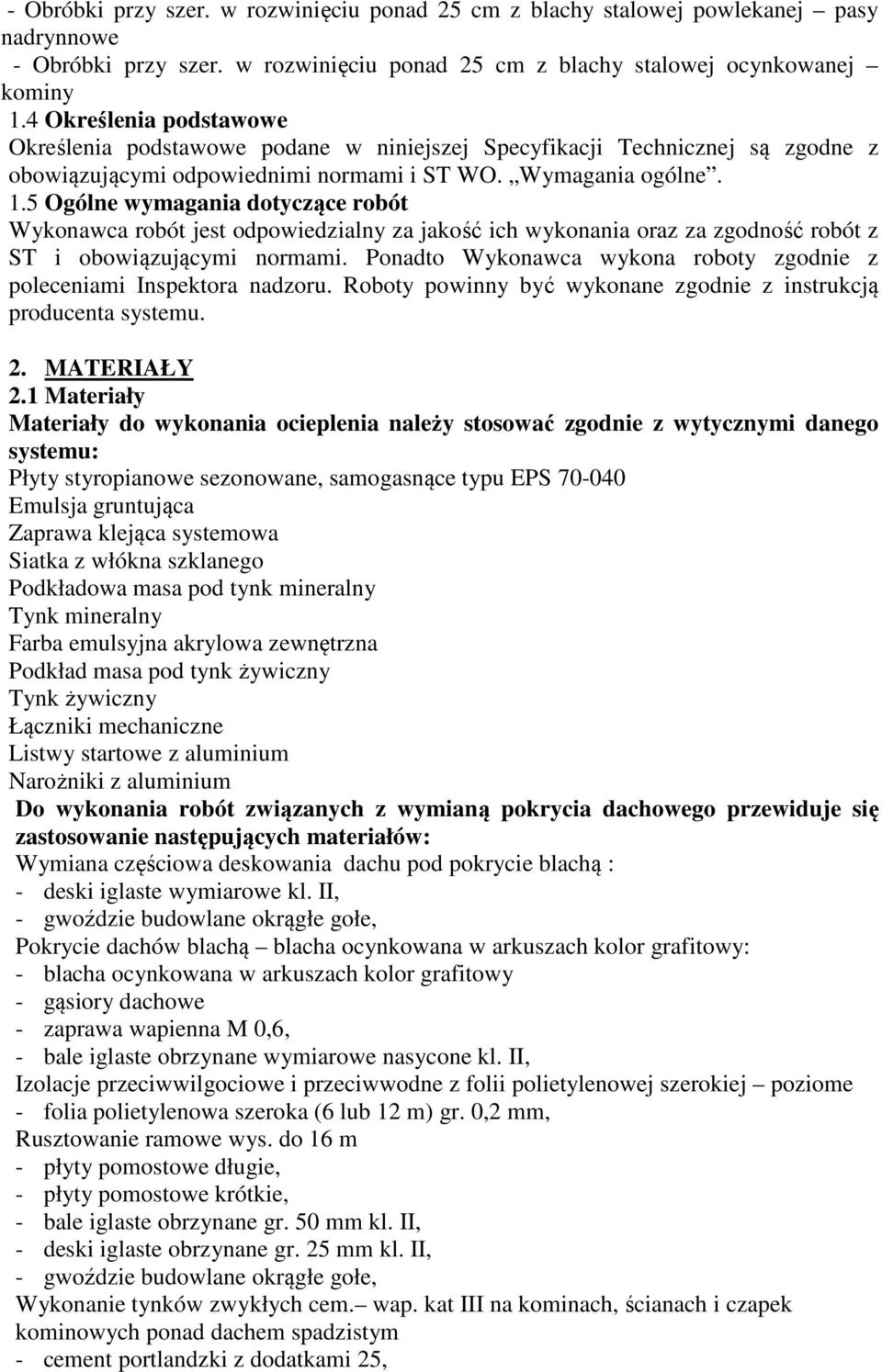

3 - Obróbki przy szer. w rozwinięciu ponad 25 cm z blachy stalowej powlekanej pasy nadrynnowe - Obróbki przy szer. w rozwinięciu ponad 25 cm z blachy stalowej ocynkowanej kominy 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST WO. Wymagania ogólne. 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Inspektora nadzoru. Roboty powinny być wykonane zgodnie z instrukcją producenta systemu. 2. MATERIAŁY 2.1 Materiały Materiały do wykonania ocieplenia należy stosować zgodnie z wytycznymi danego systemu: Płyty styropianowe sezonowane, samogasnące typu EPS Emulsja gruntująca Zaprawa klejąca systemowa Siatka z włókna szklanego Podkładowa masa pod tynk mineralny Tynk mineralny Farba emulsyjna akrylowa zewnętrzna Podkład masa pod tynk żywiczny Tynk żywiczny Łączniki mechaniczne Listwy startowe z aluminium Narożniki z aluminium Do wykonania robót związanych z wymianą pokrycia dachowego przewiduje się zastosowanie następujących materiałów: Wymiana częściowa deskowania dachu pod pokrycie blachą : - deski iglaste wymiarowe kl. II, - gwoździe budowlane okrągłe gołe, Pokrycie dachów blachą blacha ocynkowana w arkuszach kolor grafitowy: - blacha ocynkowana w arkuszach kolor grafitowy - gąsiory dachowe - zaprawa wapienna M 0,6, - bale iglaste obrzynane wymiarowe nasycone kl. II, Izolacje przeciwwilgociowe i przeciwwodne z folii polietylenowej szerokiej poziome - folia polietylenowa szeroka (6 lub 12 m) gr. 0,2 mm, Rusztowanie ramowe wys. do 16 m - płyty pomostowe długie, - płyty pomostowe krótkie, - bale iglaste obrzynane gr. 50 mm kl. II, - deski iglaste obrzynane gr. 25 mm kl. II, - gwoździe budowlane okrągłe gołe, Wykonanie tynków zwykłych cem. wap. kat III na kominach, ścianach i czapek kominowych ponad dachem spadzistym - cement portlandzki z dodatkami 25,

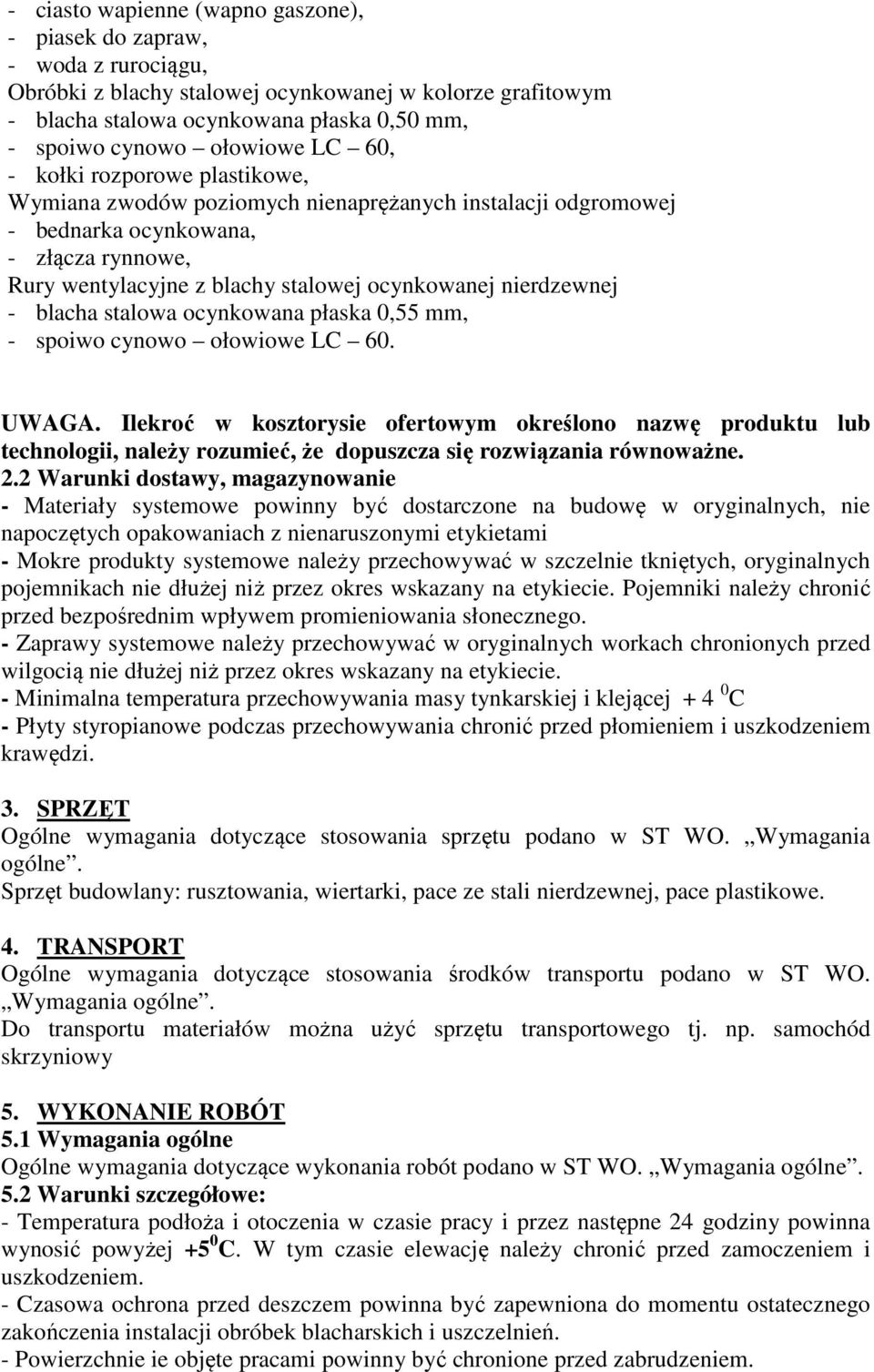

4 - ciasto wapienne (wapno gaszone), - piasek do zapraw, - woda z rurociągu, Obróbki z blachy stalowej ocynkowanej w kolorze grafitowym - blacha stalowa ocynkowana płaska 0,50 mm, - spoiwo cynowo ołowiowe LC 60, - kołki rozporowe plastikowe, Wymiana zwodów poziomych nienaprężanych instalacji odgromowej - bednarka ocynkowana, - złącza rynnowe, Rury wentylacyjne z blachy stalowej ocynkowanej nierdzewnej - blacha stalowa ocynkowana płaska 0,55 mm, - spoiwo cynowo ołowiowe LC 60. UWAGA. Ilekroć w kosztorysie ofertowym określono nazwę produktu lub technologii, należy rozumieć, że dopuszcza się rozwiązania równoważne. 2.2 Warunki dostawy, magazynowanie - Materiały systemowe powinny być dostarczone na budowę w oryginalnych, nie napoczętych opakowaniach z nienaruszonymi etykietami - Mokre produkty systemowe należy przechowywać w szczelnie tkniętych, oryginalnych pojemnikach nie dłużej niż przez okres wskazany na etykiecie. Pojemniki należy chronić przed bezpośrednim wpływem promieniowania słonecznego. - Zaprawy systemowe należy przechowywać w oryginalnych workach chronionych przed wilgocią nie dłużej niż przez okres wskazany na etykiecie. - Minimalna temperatura przechowywania masy tynkarskiej i klejącej C - Płyty styropianowe podczas przechowywania chronić przed płomieniem i uszkodzeniem krawędzi. 3. SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu podano w ST WO. Wymagania ogólne. Sprzęt budowlany: rusztowania, wiertarki, pace ze stali nierdzewnej, pace plastikowe. 4. TRANSPORT Ogólne wymagania dotyczące stosowania środków transportu podano w ST WO. Wymagania ogólne. Do transportu materiałów można użyć sprzętu transportowego tj. np. samochód skrzyniowy 5. WYKONANIE ROBÓT 5.1 Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST WO. Wymagania ogólne. 5.2 Warunki szczegółowe: - Temperatura podłoża i otoczenia w czasie pracy i przez następne 24 godziny powinna wynosić powyżej +5 0 C. W tym czasie elewację należy chronić przed zamoczeniem i uszkodzeniem. - Czasowa ochrona przed deszczem powinna być zapewniona do momentu ostatecznego zakończenia instalacji obróbek blacharskich i uszczelnień. - Powierzchnie ie objęte pracami powinny być chronione przed zabrudzeniem.

5 - W budynku nie może występować wilgoć kapilarna. - Pomiędzy rusztowaniem, a ścianą należy zachować wystarczająco dużą odległość ( minimum 45 cm ), a kotwy zamontowane ze spadkiem od ściany w celu prawidłowego odprowadzania wody. - Podłoże pod instalację powinno być czyste, suche i płaskie z tolerancją +_ 6 mm na promieniu 1,2 m, wolne od wykwitów. Ubytki powinny być uzupełnione za pomocą odpowiednich preparatów, a odchyłki od pionu zniwelowane w sposób uzgodniony z inspektorem nadzoru. - Przed przystąpieniem do przyklejania styropianu należy przeprowadzić próbę przyczepności kleju do podłoża. Płyty styropianowe powinny tworzyć ciągłą powłokę termoizolacyjną. Szpary pomiędzy płytami większe niż 1,5 mm należy wypełnić materiałem termoizolacyjnym, nie wolno ich wypełniać masą klejącą. - Powierzchnia powłoki termoizolacyjnej powinna być równa, należy ją sprawdzić przy użyciu łaty długości co najmniej 2,5 m. - Całą powierzchnię styropianu należy przeszlifować ruchami okrężnymi, a powstały pył dokładnie usunąć. - Wyprawa elewacyjna musi być nanoszona metodą ciągłą, aż do naturalnych przerw takich jak naroża budynku, dylatacje lub linie taśmy maskującej. Należy zapewnić odpowiednią liczbę pracowników i rusztowań. Należy unikać prac na silnie nasłonecznionych i nagrzanych powierzchniach. Zaleca się w miarę możliwości używać materiału pochodzącego z tej samej serii. 5.3 Ocieplenie ścian fundamentowych Po odkopaniu, oczyszczeniu i wykonaniu izolacji przeciwwilgociowej pionowej można przystąpić do klejenia płyt styropianowych. Klejenie należy rozpocząć od dołu. Masę należy nakładać punktowo na płyty, a następnie dociskając je ruchem kolistym przykładać do podłoża. Zalecane jest wykonanie próby polegającej na przyklejeniu 3 próbek o wymiarach 25 cm x 25 cm i sprawdzeniu przyczepności po trzech dniach. Na części ściany pod gruntem ( cokół) wykonać tynk żywiczny wykonany na podwójnej warstwie siatki zatopionej w zaprawie klejącej. 5.4 Docieplenie ścian nadziemia Tynk należy oczyścić z łuszczącej się farby, powierzchnie odpylić, ewentualne ubytki tynku uzupełnić. Wykonać próbę przyklejenia styropianu w sposób zalecany przez producenta systemu docieplenia. Wykonanie ocieplenia należy rozpocząć od zamontowania na cokole listwy cokołowej aluminiowej. Przyklejanie płyt styropianowych wykonać zgodnie z zaleceniami producenta systemu. Do mocowania płyt należy zastosować łączniki mechaniczne w ilości 4-6 sztuk na 1 m 2 na całej powierzchni, natomiast 8 sztuk na 1 m 2 w strefie krawędziowej. Mocowanie mechaniczne wykonać po upływie 24 godzin od przyklejenia płyt. Długość łączników warstwie konstrukcyjnej ściany powinna wynosić co najmniej 6 cm. Po trzech dniach od przyklejenia płyt można przystąpić do wykonywania warstwy zbrojonej, a następnie wykonać tynk cienkowarstwowy mineralny i podwójnie pomalować farbą akrylową zewnętrzną. Warstwę zbrojoną i wyprawę elewacyjną wykonać w sposób zalecany przez producenta systemu i zgodnie z projektem.

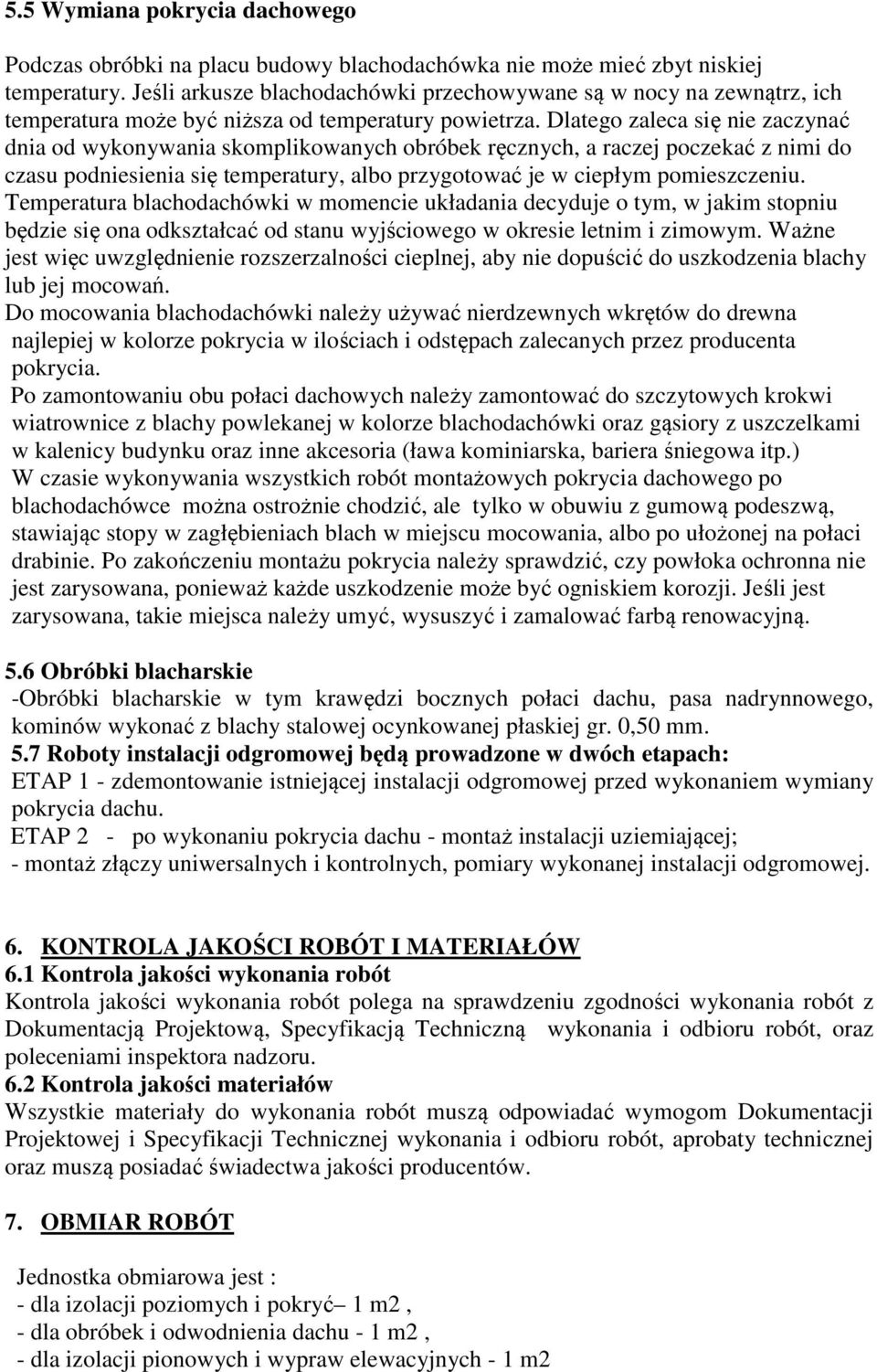

6 5.5 Wymiana pokrycia dachowego Podczas obróbki na placu budowy blachodachówka nie może mieć zbyt niskiej temperatury. Jeśli arkusze blachodachówki przechowywane są w nocy na zewnątrz, ich temperatura może być niższa od temperatury powietrza. Dlatego zaleca się nie zaczynać dnia od wykonywania skomplikowanych obróbek ręcznych, a raczej poczekać z nimi do czasu podniesienia się temperatury, albo przygotować je w ciepłym pomieszczeniu. Temperatura blachodachówki w momencie układania decyduje o tym, w jakim stopniu będzie się ona odkształcać od stanu wyjściowego w okresie letnim i zimowym. Ważne jest więc uwzględnienie rozszerzalności cieplnej, aby nie dopuścić do uszkodzenia blachy lub jej mocowań. Do mocowania blachodachówki należy używać nierdzewnych wkrętów do drewna najlepiej w kolorze pokrycia w ilościach i odstępach zalecanych przez producenta pokrycia. Po zamontowaniu obu połaci dachowych należy zamontować do szczytowych krokwi wiatrownice z blachy powlekanej w kolorze blachodachówki oraz gąsiory z uszczelkami w kalenicy budynku oraz inne akcesoria (ława kominiarska, bariera śniegowa itp.) W czasie wykonywania wszystkich robót montażowych pokrycia dachowego po blachodachówce można ostrożnie chodzić, ale tylko w obuwiu z gumową podeszwą, stawiając stopy w zagłębieniach blach w miejscu mocowania, albo po ułożonej na połaci drabinie. Po zakończeniu montażu pokrycia należy sprawdzić, czy powłoka ochronna nie jest zarysowana, ponieważ każde uszkodzenie może być ogniskiem korozji. Jeśli jest zarysowana, takie miejsca należy umyć, wysuszyć i zamalować farbą renowacyjną. 5.6 Obróbki blacharskie -Obróbki blacharskie w tym krawędzi bocznych połaci dachu, pasa nadrynnowego, kominów wykonać z blachy stalowej ocynkowanej płaskiej gr. 0,50 mm. 5.7 Roboty instalacji odgromowej będą prowadzone w dwóch etapach: ETAP 1 - zdemontowanie istniejącej instalacji odgromowej przed wykonaniem wymiany pokrycia dachu. ETAP 2 - po wykonaniu pokrycia dachu - montaż instalacji uziemiającej; - montaż złączy uniwersalnych i kontrolnych, pomiary wykonanej instalacji odgromowej. 6. KONTROLA JAKOŚCI ROBÓT I MATERIAŁÓW 6.1 Kontrola jakości wykonania robót Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową, Specyfikacją Techniczną wykonania i odbioru robót, oraz poleceniami inspektora nadzoru. 6.2 Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymogom Dokumentacji Projektowej i Specyfikacji Technicznej wykonania i odbioru robót, aprobaty technicznej oraz muszą posiadać świadectwa jakości producentów. 7. OBMIAR ROBÓT Jednostka obmiarowa jest : - dla izolacji poziomych i pokryć 1 m2, - dla obróbek i odwodnienia dachu - 1 m2, - dla izolacji pionowych i wypraw elewacyjnych - 1 m2

7 8. ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru robót Odbioru robót należy dokonać zgodnie z Warunkami Technicznymi i Obmiaru Robót Budowlano-Montażowych. 8.2 Sprawdzenie jakości wykonanych robót termoizolacyjnych Sprawdzenie jakości wykonanych robót obejmuje ocenę: - przygotowanie podłoża - jakość dostarczonych materiałów atesty - grubości zastosowanych płyt styropianowych - ilości łączników na 1 m 2 - faktura i kolorystyki Sprawdzenie jakości wykonania robót pokrywczych Ocena powinna obejmować : - sprawdzenie zgodności wymiarów, - sprawdzenie pionów i poziomów płaszczyzn i krawędzi, spadków dachu, - sprawdzenie jakości materiałów i wyrobów, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie prawidłowości zmontowania i uszczelnienia. 9. PODSTAWA PŁATNOŚCI 9.1 Ogólne wymagania dotyczące płatności Płatności należy przyjmować zgodnie z dokumentacją i zakresem robót wymienionym w p. 1.3 niniejszej S.T. w oparciu no odbiór faktycznie zamówionej wykonanej pracy oraz z oceną jakości robót i oceną użytych materiałów. 9.2 Płatności Cena ofertowa wykonania robót obejmuje: - roboty przygotowawcze - zakup, dostarczenie i wbudowanie materiałów - wykonanie i demontaż rusztowań - prace porządkowe 10. PRZEPISY ZWIĄZANE Aprobata techniczna ITB dla systemu docieplenia. Karty techniczne produktów. Instrukcja instalacji wydana przez producenta systemu. Normy związane: PN- B :421 płyty styropianowe PN- 88/B cement portlandzki PN- 88/B Cement. Metody badań. Oznaczenia cech fizycznych. PN- 88/ Cement. Transport i przechowywanie. PN- 88/B Materiały budowlane. Woda do betonów i zapraw. PN-EN 508-1:2003 Wyroby do pokryć dachowych z metalu. Charakterystyka wyrobów Samonośnych z blachy stalowej, aluminiowej lub ze stali odpornej na korozje.-cześć 1: Stal. PN-EN 502 :2002 Wyroby do pokryć dachowych z metalu. Charakterystyka wyrobów z blachy ze stali odpornej na korozje układanych na ciągłym podłożu.

8 PN-EN ISO :2001Farby i lakiery. Ochrona przed korozja konstrukcji stalowych za pomocą ochronnych systemów malarskich. Cz.7 : Wykonanie i nadzór prac malarskich. PN-EN Blachy stalowe ocynkowane PN-EN Blachy stalowe powlekane PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. PN-ISO Zarządzanie jakością - Wytyczne planów jakości Warunki Techniczne Wykonania i Obmiaru Robót Budowlano-Montażowych. Wydawnictwo Arkady, wydanie aktualne oraz inne obowiązujące PN (EN-PN) lub odpowiednie normy krajów UE. Sporządził : inż. Leszek Wiśliński
