Pistolety elektrostatyczne GM 5000 APLIKACJA RĘCZNA I STEROWNIKI. Jeszcze lepsza jakość powłoki Oszczędne Ergonomiczny kształt

Transkrypt

1 Pistolety elektrostatyczne GM 5000 APLIKACJA RĘCZNA I STEROWNIKI Jeszcze lepsza jakość powłoki Oszczędne Ergonomiczny kształt

2 Idealna powłoka, dobre objęcie elektrostatyczne, szybka amortyzacja Aplikacja elektrostatyczna Wysoce efektywne pistolety elektrostatyczne WAGNER posiadają zalety do wykorzystania w wielu gałęziach przemysłu. IDEALNA JAKOŚĆ POWŁOKI Dzięki ładowaniu cząsteczek lakieru, odpychają się one od siebie tworząc idealny i jednolity strumień. Powoduje to równomierne rozłożenie grubości lakieru na powierzchni oraz wysokiej jakości efekt wizualny. OSZCZĘDNOŚĆ CZASU DZIĘKI EFEKTOWI OBJĘCIA ELEKTROSTATYCZNEGO Ładowane przez pistolet cząsteczki lakieru są przyciągane ze wszystkich stron pokrywanego elementu, co istotnie skraca czas lakierowania i w zależności od elementu może pozwalać na jego pokrywanie tylko z jednej strony. MNIEJ ODPADÓW, WYŻSZA WYDAJNOŚĆ PROCESU Pole elektrostatyczne generowane jest między pistoletem a uziemianym elementem lakierowanym. Rozpylane i naładowane cząstki lakieru kierują się zgodnie z liniami tego pola do uziemionego elementu, który jest pokrywany ze wszystkich stron jednocześnie, co znacząco podnosi efektywność w porównaniu z innymi systemami lakierowania. SZYBKA AMORTYZACJA Technologia WAGNER wykorzystuje elektrostatyczne właściwości aby osiągnąć bardzo efektywny i oszczędny system lakierowania. Oblicz swój zwrot z inwestycji za pomocą kalkulatora WAGNER! Kaptur powietrzny Wysokiej jakości dysza Zawór materiału Długowieczne uszczelnienie Iglica o specjalnym działaniu redukującym zużycie Kaskada wysokiego napięcia Filtr materiału (AirCoat) Regulacja powietrza formującego

3 Ogromne korzyści dla Twojej firmy Antykorozja Pistolety WAGNER GM 5000 Zaprojektowane dla Twoich potrzeb! Plastik Obróbka drewna ZASTOSOWANIE Antykorozja Obróbka drewna Plastik Przemysł lotniczy Części samochodowe Części motocyklowe TYPOWE MATERIAŁY Materiały na bazie rozpuszczalnika oraz wody Lakiery 1K i 2K Lakiery podkładowe i nawierzchniowe Materiały o niskiej, średniej i dużej zawartości ciał stałych Farby oraz środki antyadhezyjne Materiały poliuretanowe i epoksydowe Farby i lakiery metaliczne Farby i lakiery UV

4 Zalety pistoletów GM 5000 GM 5000EA / GM 5000EAC korzyści które się liczą! Nowa generacja ręcznych pistoletów elektrostatycznych została tak zaprojektowana aby znacząco ułatwić pracę lakiernika. Elastyczna elektroda Niezwykle elastyczna elektroda zapewnia powtarzalną wydajność pistoletu. Gwarantuje to doskonały efekt objęcia i wysoką wydajność procesu. Ergonomiczna budowa Odpowiednia kombinacja niskiej wagi, ergonomicznego kształtu, niewielkiej siły potrzebnej do uruchomienia spustu oraz właściwe rozłożenie ciężaru zwiększają komfort pracy lakiernika. II 2G EEx 0.24 mj Niezwykła wytrzymałość Trudne warunki pracy, intensywne użycie, różnorodność aplikowanych materiałów - to właśnie do takich celów zostały zaprojektowane pistolety serii GM Wysoki standard bezpieczeństwa Pistolety serii GM 5000 są wykonane zgodnie ze standardami CE i przepisami dyrektywy Atex Strefa 1. Uziemienie pistoletu jest monitorowane przez sterownik dla maksymalnego bezpieczeństwa lakiernika. Gdy uziemienie jest zakłócone wysokie napięcie zostaje odcięte. Idealna jakość powłoki Innowacyjne dysze oraz kaptury powietrza opracowane specjalnie by uzyskać równomierną grubość lakieru, w połączeniu z właściwościami elektrostatyki dają nam wysoką efektywność oraz jakość!

5 Zintegrowany panel sterowania Zintegrowany panel sterowania Ustawienia na wyciągnięcie ręki PROGRAMY Programy ustawione na sterowniku mogą być wybierane bezpośrednio na pistolecie. Umożliwia to lakiernikowi aplikację z zachowaniem najlepszych parametrów w stosunku do różnych elementów. Programy pozwalają operatorom wstępnie określić różne wartości natężenia i napięcia. Odpowiednie wartości są ważne dla optymalizacji efektu objęcia i mocy przenikania. WARUNKI PRACY Podczas lakierowania zielona lampka LED oznacza, że warunki są dobre. Lampki pomarańczowe sygnalizują, że warunki pracy takie jak: uziemienie elementów, odległość od przedmiotu, oporność farby powinny być sprawdzone. Dłoń większa NAPIĘCIE WŁĄCZ/WYŁĄCZ Zintegrowany przełącznik pozwala operatorowi na włączenie lub wyłączenie napięcia w celu bezpiecznego wykonania procesu płukania pistoletu oraz specjalnych wymagań aplikacyjnych. Dłoń mniejsza

6 WAGNER Airspray - jeszcze lepsza jakość powłoki WAGNER technologia Airspray Rozległa wiedza i doświadczenie jakie posiada WAGNER w obszarze aplikacji elektrostatycznych zostały wykorzystane w pracy nad rozwojem nowego systemu atomizacji nastawionego na osiągnięcie powłoki najlepszej jakości i wysokiej wydajności procesu przy użyciu różnego rodzaju lakierów. Unikalna konstrukcja kaptura powietrznego i dysz Nowe kaptury powietrzne i dysze zapewniają doskonałe rezultaty lakierowania. Dostępne różne ich rodzaje zapewniają osiągnięcie lepszej atomizacji i regulację powietrza formującego przy pracy z różnymi materiałami. Flat spray AF 5000 small mniejszy strumień natrysku i prędkość powietrza Flat spray AF 5000 wide szerszy strumień natrysku i mała prędkość powietrza Round spray AR 5000 D8 pełny stożek swirl i mała średnica strumienia natrysku Round spray AR 5000 D12 pełny stożek swirl i szeroka średnica strumienia natrysku Różne średnice dysz od 0.6 do 2 mm są dostępne dla plaskiego natrysku aby przystosować pistolet do niskiego i wysokiego przepływu materiału oraz jego lepkości. Oznaczone kolorami dysze mogą być łatwo wymieniane bez użycia narzędzi w procesie poszukiwania odpowiedniego rozmiaru dyszy dla danego zadania. Zintegrowany zawór materiału Zintegrowany zawór materiału redukuje przestoje, ponieważ dysze mogą być wymieniane bez uwalniania ciśnienia materiału oraz płukania pistoletu. Regulacja skoku iglicy Precyzyjne i łatwe dopasowanie igły skoku może być uzyskane poprzez funkcję indeksowania do szybkiego ustawienia przepływu materiału.

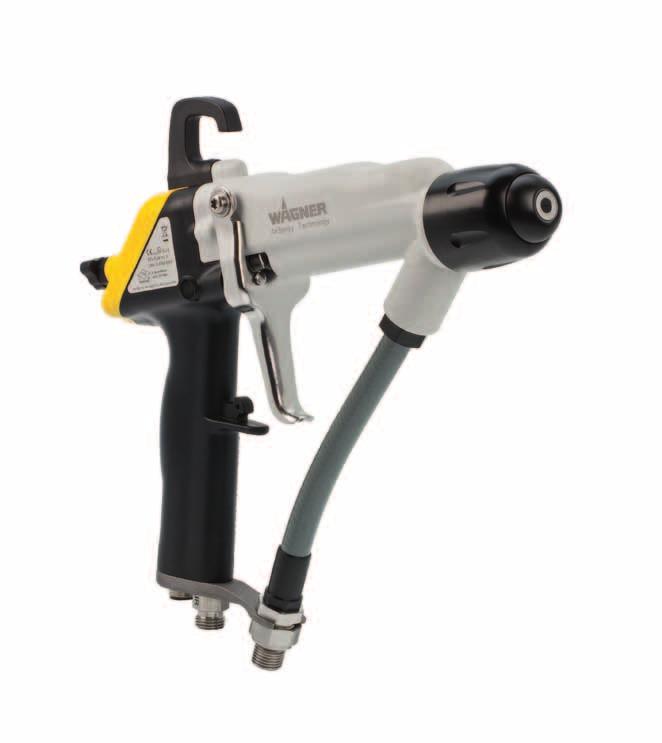

7 Wybierz odpowiedni pistolet dla siebie Różne wersje do różnych materiałów Pistolety GM 5000EA są dostępne w trzech wersjach odpowiednio przystosowanych do rodzaju używanych materiałów. Dane techniczne GM 5000 EA Ręczne pistolety elektrostatyczne Airspray Dane techniczne GM 5000EA GM 5000EA LowR GM 5000EAW Max. ciśnienie materiału 8 bar 8 bar 8 bar Max. napięcie na wyjściu 80kV 80kV 70kV Max. ciśnienie powietrza 8 bar 8 bar 8 bar Waga 618g 535g 453g Długość 261mm 261mm 261mm Zalecana oporność materiału (skala WAGNER) > 150kΩ > 50kΩ 1kΩ.cm to 1MΩ.cm Wlot materiału BSP ¼ BSP ¼ BSP ¼ Wlot powietrza BSP ¼ BSP ¼ BSP ¼ Max. temperatura materiału 50 C 50 C 50 C LAKIERY NA BAZIE ROZPUSZCZALNIKA LAKIERY WODNE GM 5000EA Wersja odpowiednia do większości lakierów na bazie rozpuszczalnika o oporności powyżej 150 kω. Podłączenia znajdują się bezpośrednio na podstawie pistoletu, łatwe w demontażu. (WYSOKO PRZEWODZĄCY) GM 5000EA LowR Wersja odpowiednia do wszelkiego rodzaju wysokoprzewodzących lakierów na bazie rozpuszczalnika, takich jak lakiery metaliczne oraz lakiery o oporności powyżej 50 kω. GM 5000EAW Wersja do wszelkiego rodzaju lakierów na bazie wody o oporności 1 kω.cm do 1 MΩ.cm, bez kaskady wysokiego napięcia, wyposażona w specjalnie izolowany wąż materiału. Odpowiednia do użycia z AquaCoat lub innym systemem izolowanym.

8 WAGNER AirCoat - Doskonała jakość rozpylania WAGNER Technologia AirCoat Odpowiednia kombinacja systemów Airless, Airspray i elektrostatyki oraz ogromna wiedza i doświadczenie WAGNER daje w efekcie perfekcyjne wykończenie, wysoką wydajność, miękki strumień natrysku, doskonały efekt objęcia oraz wysoką efektywność procesu. Kaptury powietrzne Unikalny projekt kapturów powietrza dla rozpylania płaskiego i okrągłego, umożliwia uzyskanie optymalnych rezultatów z użyciem różnych farb. Flat spray LV najlepszy dla materiałów o niskiej i średniej lepkości- oznaczone na czerwono Flat spray HV najlepszy do materiałów o średniej i dużej lepkości - oznaczone na niebiesko. Round spray - regulowana szerokość strumienia Kaptury są oznaczone różnymi kolorami aby uniknąć pomyłki podczas ich wymiany. Unikalne dysze ACF 5000 Nowo opracowana i opatentowana dysza ACF 5000 łączy w sobie doskonały strumień natrysku z łatwym płukaniem. Jeżeli dysza jest zablokowana można ją obrócić o 180 i w ten sposób przetkać. Filtr materiału W celu uzyskania idealnej powłoki oraz uniknięcia blokowania dyszy, z nowym pistoletem GM 5000 EAC został zintegrowany filtr materiału. Może on być otwierany bez konieczności odłączania węża materiału od pistoletu, redukując tym samym przerwy w pracy. Obrotnice węży, materiału i powietrza Zwrotność i poręczność może zostać zwiększona poprzez użycie obrotnic węży, materiału i powietrza - dostępne jako opcja. Maksymalne ciśnienie 250 bar Podążając za wzrostem lepkości farb - pistolet GM 5000EAC został zaprojektowany na maksymalne ciśnienie materiału o wartości 250bar (najwyższa na rynku dla pistoletów elektrostatycznych Aircoat). Dlatego pistolet ten nadaje się do aplikacji materiałów o wysokiej lepkości nawet z użyciem długich węży.

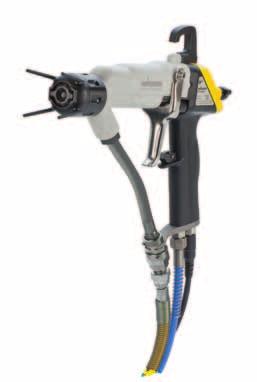

9 Wybierz pistolet odpowiedni dla siebie Różne wersje do różnych materiałów GM 5000EAC są dostępne w trzech wersjach w celu jak najlepszego dopasowania do rodzaju stosowanego lakieru. Dane techniczne GM 5000EAC Ręczne pistolety ESTA AirCoat Dane techniczne GM 5000EAC GM 5000EAC LowR GM 5000EACW Max.ciśnienie materiału 250 bar 250 bar 250 bar Max.napięcie na wyjściu 80kV 80kV 70kV Max. ciśnienie powietrza 8 bar 8 bar 8 bar Waga 697g 551g 472g Długość 261mm 261mm 261mm Zalecana oporność materiału (skala WAGNER) > 150kΩ > 50kΩ 1kΩ.cm to 1MΩ.cm Wlot materiału NPS ¼ NPS ¼ NPS ¼ Wlot powietrza BSP ¼ BSP ¼ BSP ¼ Max. temperatura materiału 50 C 50 C 50 C LAKIERY NA BAZIE ROZPUSZCZALNIKA LAKIERY WODNE GM 5000EAC Wersja odpowiednia do większości lakierów na bazie rozpuszczalnika o oporności powyżej 150 kω. Podłączenia znajdują się bezpośrednio na podstawie pistoletu, łatwe w demontażu. (WYSOKO PRZEWODZĄCY) GM 5000EAC LowR Wersja odpowiednia do wszelkiego rodzaju wysokoprzewodzących lakierów na bazie rozpuszczalnika, takich jak lakiery metaliczne oraz lakiery o oporności powyżej 50 kω. GM 5000EACW Wersja do wszelkiego rodzaju lakierów na bazie wody o oporności 1 kω.cm do 1 MΩ.cm, bez kaskady wysokiego napięcia, wyposażona w specjalnie izolowany wąż materiału. Odpowiednia do użycia z AquaCoat lub innym systemem izolowanym.

10 Nowe, inteligentne sterowniki Odpowiedni sterownik do Twoich wymagań Bazując na zaawansowanej technologii i długim doświadczeniu WAGNER opracował nową serię inteligentnych sterowników. Sterowniki te adaptują w czasie rzeczywistym wszystkie parametry elektrostatyczne, aby zapewnić najlepsze rezultaty w każdych warunkach. USTAWIENIA NAPIĘCIA I PRĄDU Aby pistolet uzyskał najlepszą wydajność niezwykle istotne są ustawienia wysokiego napięcia i prądu. Oba parametry muszą być ustawione zgodnie z charakterystyką materiału, warunkami środowiskowymi i wymaganiami obrabianego elementu. Sterowniki - przegląd funkcji Funkcje na sterowniku VM 500 VM 5000 VM 5000W Włączanie/Wyłączanie TAK TAK TAK Wskaźnik generowania HV TAK TAK TAK Monitoring uziemienia pistoletu TAK TAK TAK Zgodność z ATEX strefa 2 TAK TAK - Wyświetlacz warunków pracy TAK TAK TAK Regulacja napięcia i prądu - TAK TAK Wyświetlacz napięcia i prądu wartości ustawione i aktualne) - TAK TAK Serwis - TAK TAK Zapisywanie programów - TAK TAK Interfejs - TAK TAK (ogran.) Regulacja powietrza - - Yes Kontrola urządzeń bezpieczeństwa AquaCoat Funkcje na pistolecie - - TAK Wybór programu - TAK Yes Warunki pracy TAK TAK TAK Włącz./wyłącz. wys. napięcia TAK TAK TAK Odpowiednie dla GM 5000EA & LowR TAK TAK - GM 5000EAW - - TAK GM 5000EAC & LowR TAK TAK - GM 5000EACW - - TAK ZGODNOŚĆ Z DYREKTYWĄ ATEX STREFA 2 Ta unikalna cecha pozwala umieścić sterownik bliżej pistoletu, w miejsce klasyfikowane jako ATEX Strefa 2. PROGRAMOWANIE Trzy programy napięcia i prądu do wyboru. Aktywacja z pistoletu lub na sterowniku. Ta zmiana wcześniej zdefiniowanych ustawień pozwala operatorowi na ich dobór do panujących warunków pracy. SERWIS Dla jak najlepszych rezultatów natrysku oraz długiego i bezproblemowego działania, zalecane są prewencyjne przeglądy pistoletu. Czas natrysku podłączonego pistoletu może być monitorowany, a termin konieczności serwisowania ustawiony. MONITORING UZIEMIENIA PISTOLETU Uziemienie pistoletu jest monitorowane przez sterownik dla zapewnienia maksymalnego bezpieczeństwa operatora. W przypadku jego zakłócenia wysokie napięcie jest odcinane. INTERFEJS Bardzo łatwa i prosta regulacja jednym pokrętłem wszystkich parametrów pozwala operatorowi na szybką zmianę ustawień.

11 Akcesoria Dostosuj pistolet do swoich potrzeb WAGNER oferuje szeroką gamę dysz, kapturów powietrznych, osłon węży pozwalających na dostosowanie pistoletów elektrostatycznych do specyficznych wymagań danej aplikacji. Kable i przedłużki Dostępne są kable 10,15,20, 25m i przedłużki kabli 10 i 20m. Płukanie Gun flush box czyni codzienne płukanie pistoletu znacznie łatwiejszym i szybszym. Nie szkodzi zdrowiu operatora, nie zanieczyszcza środowiska redukując zużycie rozpuszczalnika i czasu oraz odpady. Testery Oferujemy miary oporności farby, testery napięcia itd. Osłony węża Dostępne dla technologii Airspray i AirCoat, 7.5, 10, 15, 20m. Sprzęt montażowy Dla łatwego, szybkiego i bezpiecznego przechowywania pistoletu gdy nie jest używany.

12 Bezpieczna praca z lakierami na bazie wody WAGNER AquaCoat WSPARCIE PRZY ZMIANIE NA LAKIERY WODNE W APLIKACJI ELEKTROSTATYCZNEJ Firma WAGNER stworzyła system elektrostatyczny do materiałów wodnych, który dzięki swojej konstrukcji mechanicznej oraz elektronicznej jest w pełni bezpieczny dla operatora. Najwyższe bezpieczeństwo Centralny moduł sterowniczy kontroluje wszystkie funkcje urządzenia. Podczas lakierowania urządzenie blokuje mechanicznie możliwość otwarcia. Układy bezpieczeństwa są zdublowane co eliminuje każde źródło potencjalnego zagrożenia. Niezawodny Urządzenie przygotowane jest do pracy z opakowaniami do 60 l, co zmniejsza częstotliwość uzupełniania lakieru i zwiększa efektywność. Mieszadło pneumatyczne utrzymuje właściwą konsystencję lakieru - dostępne jako opcja. Łatwość użycia Uchwyt pistoletu oraz węża pozwala na obniżenie awaryjności pistoletu oraz utrzymanie układu w czystości. Duże, ułożone od frontu drzwi ułatwiają uzupełnianie lakieru lub zmianę koloru. Łatwość utrzymania Centralny mechanizm mocowania pistoletu i osłony węża pozwala na ich szybką wymianę. Inliner upraszcza czyszczenie wnętrza. Printed in Germany POL 05/2012 All information, illustrations, and specifications in this document are based on the latest product information available at the time of publication. The right is reserved to make changes at any time without notice.
