Widok z tyłu POLSKI. Wsuń pilota zdalnego sterowania do otworów. 5

Transkrypt

1 Widok z tyłu Wsuń pilota zdalnego sterowania do otworów POLSKI Złącze USB 7 Przycisk zasilania 2 Gniazdo kart pamięci SD, MMC, xd, MS 8 Przycisk odtwarzania/pauzy 3 Wejście zasilania DC-In (12 V) 9 Przycisk zatrzymywania/cofania 4 Uchwyt do pilota (można go zdejmować) 10 Przycisk menu; 5 6 Otwory na uchwyt do pilota zdalnego sterowania Podpórka ramki (aby zainstalować, patrz str. 3) resetowanie (naciśnij i przytrzymaj przycisk przez 5 sekund) 11 Przycisk OK 12 Przycisk w dół 13 Przycisk w górę W przypadku języków skandynawskich odwiedź stronę i

2 Spis treści 1 1 Czynności wstępne...1 Korzystanie z pilota zdalnego sterowania...1 Konfiguracja ramki do zdjęć Zaawansowana obsługa ramki...6 Ekran główny lokalizacje zdjęć i ustawienia...6 Wyświetlanie zdjęć...7 Kopiowanie zdjęć...8 Usuwanie zdjęć...9 Wybieranie wielu zdjęć Zmiana ustawień ramki...11 Menu ustawień...11 Uaktualnianie oprogramowania sprzętowego...12 Zmiana kierunku ramki Rozwiązywanie problemów i pomoc techniczna...14 Problemy z ramką do zdjęć...14 Komunikaty wyświetlane na ekranie Dodatek...17 Dane techniczne ramki elektronicznej...17 Dodatkowa obsługa i konserwacja...18 Zgodność z przepisami FCC oraz porady...18 ii PL

3 1 Czynności wstępne Korzystanie z pilota zdalnego sterowania back menu OK Usuń etykietę, aby aktywować baterię pilota zdalnego sterowania. Przycisk zasilanie menu ekran główny wstecz zoom OK 4-kierunkowy obróć wybierz zatrzymaj odtwarzaj/ wstrzymaj Funkcja włączanie/wyłączanie ramki do zdjęć wyświetlanie opcji menu powrót do ekranu głównego powrót do poprzedniego ekranu zatrzymanie pokazu slajdów, wyświetlanie miniatur powiększanie zdjęć akceptowanie bieżącego wyboru przechodzenie między zdjęciami lub menu obracanie zdjęcia o 90 zgodnie z ruchem wskazówek zegara zaznaczanie zdjęć zatrzymanie pokazu slajdów, wyświetlanie miniatur odtwarzanie lub wstrzymanie pokazu slajdów pokaz slajdów odtwarzanie pokazu slajdów 1 PL

4 Czynności wstępne Przechowywanie pilota zdalnego sterowania Zainstaluj uchwyt do pilota z tyłu ramki (str. i). 2 Wsuń pilota do uchwytu w celu zapewnienia wygodnego przechowywania. Wymiana baterii w pilocie * zaczep zwalniający Wciśnij i przytrzymaj zaczep zwalniający* i wyciągnij komorę baterii z pilota. Postępuj zgodnie z rysunkiem znajdującym się z tyłu pilota. Należy używać baterii litowej 3 V typu CR2025. Konfiguracja ramki do zdjęć Przyciski i elementy sterujące Wszystkie opisane przyciski i elementy sterujące (na przykład: naciśnij przycisk się na pilocie zdalnego sterowania, o ile nie podano inaczej. ) znajdują 2 PL

5 Czynności wstępne Przyłączanie podpórki ramki 1 Umieść prostokątny zaczep podpórki w otworze z tyłu ramki. 2 Wsuń zaczep do otworu, tak by był dobrze zamocowany. UWAGA: Aby zmienić kierunek z poziomego na pionowy, patrz str.13. Włączanie ramki Podłącz kabel zasilający dołączony do ramki. Stacja dokująca włączy się automatycznie. Przy pierwszym włączeniu ramki wyświetlany jest ekran wyboru języka. Kabel zasilający może wyglądać inaczej od przedstawionego na ilustracji. Należy używać wtyczki odpowiadającej gniazdku sieci elektrycznej. OSTROŻNIE: Nie używaj tego kabla zasilającego z innymi urządzeniami, w tym z aparatami cyfrowymi. Wyższe napięcie (12 V) wymagane w przypadku ramki spowoduje poważne uszkodzenie innych urządzeń. 3 PL

6 Czynności wstępne Ustawianie języka Przy pierwszym włączeniu ramki: Za pomocą przycisków wybierz język, a następnie naciśnij przycisk OK. Aby zmienić język później Naciśnij przycisk ekranu głównego, wybierz kolejno opcje Ustawienia Język. Patrz str.11. Wyłączanie ramki back menu OK Tryb gotowości naciśnij przycisk zasilania na pilocie zdalnego sterowania lub na ramce. Wyłączenie zasilania wyjmij wtyczkę przewodu zasilającego z gniazdka elektrycznego. 4 PL

7 Czynności wstępne Wkładanie karty pamięci Wepchnij kartę mocno do gniazda, aż się zatrzyma. MultiMedia Card Secure Digital Memory Stick xd Podłączanie cyfrowego aparatu fotograficznego lub innego urządzenia USB Kabel USB dołączony do aparatu lub zakupiony oddzielnie. Wyświetlanie pierwszego pokazu slajdów! Aby odtwarzać pokaz slajdów, włóż kartę pamięci, podłącz aparat lub inne urządzenie USB (patrz str. 5). Zdjęcia są wyświetlane automatycznie w kolejności, w której znajdują się na karcie lub w urządzeniu USB. 5 PL

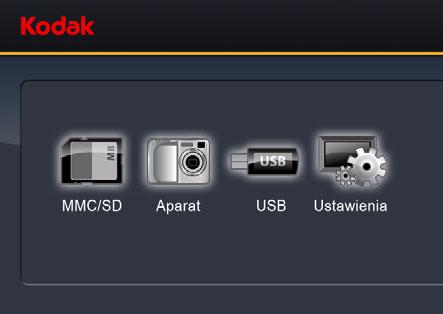

8 2 Zaawansowana obsługa ramki Ekran główny lokalizacje zdjęć i ustawienia Przejdź do ekranu głównego, aby uzyskać dostęp do zdjęć ze wszystkich podłączonych źródeł i zmienić ustawienia ramki. 1 Naciśnij przycisk ekranu głównego na pilocie zdalnego sterowania. Zostanie wyświetlona ikona Ustawienia oraz wszystkie podłączone źródła zdjęć. Ikony ekranu głównego: 2 Za pomocą przycisków podświetl lokalizację zdjęć, a następnie: Naciśnij przycisk lub, aby rozpocząć pokaz slajdów. LUB Naciśnij przycisk OK, aby wyświetlić miniatury, foldery ialbumy. Karta pamięci zdjęcia są wyświetlane po włożeniu karty (str. 5). Etykieta i ikona wskazują rodzaj karty. Aparat ikona zostaje wyświetlona po podłączeniu aparatu cyfrowego za pomocą kabla USB (str. 5). Dysk USB ikona zostaje wyświetlona po włożeniu pamięci flash USB (str. 5). Ustawienia umożliwia dostosowanie i konfigurację ramki. Patrz Zmiana ustawień ramki, str PL

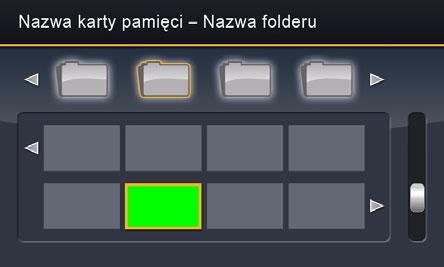

9 Wyświetlanie zdjęć Odtwarzanie pokazu slajdów Pokaz slajdów w ramce można rozpocząć na trzy sposoby: Zaawansowana obsługa ramki Włóż kartę pamięci lub podłącz urządzenie USB, a następnie włącz ramkę. Włącz ramkę, włóż kartę lub podłącz urządzenie USB bieżący pokaz slajdów lub widok pojedynczego zdjęcia zostaną zastąpione nowym pokazem slajdów. Wybierz zdjęcie w widoku miniatur lub źródło zdjęcia na ekranie głównym, a następnie naciśnij przycisk lub. Inne informacje dotyczące pokazu slajdów Pokaz slajdów jest odtwarzany w sposób ciągły do momentu jego zatrzymania lub wyłączenia ramki. Można zmienić czas wyświetlenia slajdu lub styl przejścia (patrz str. 12). Wyświetlanie miniatur Miniatury zdjęć można wyświetlać na dwa sposoby: Naciśnij przycisk, wybierz źródło zdjęcia (patrz str. 6), a następnie naciśnij przycisk OK. LUB Naciśnij przycisk lub w pokazie slajdów lub widoku pojedynczego zdjęcia. Aby przechodzić między miniaturami, naciskaj przyciski. 7 PL

10 Zaawansowana obsługa ramki Wyświetlanie pojedynczego zdjęcia Aby wyświetlić pojedyncze zdjęcie na pełnym ekranie, podświetl je w widoku miniatur i naciśnij przycisk OK. Aby powiększyć zdjęcie do 8 razy, naciśnij kilkakrotnie przycisk. Aby przeglądać inne części zdjęcia, naciskaj przyciski. Aby powrócić do rozmiaru oryginalnego, naciśnij kilkakrotnie przycisk. Aby obrócić zdjęcie, naciśnij przycisk. Kopiowanie zdjęć Zdjęcia można kopiować z bieżącego źródła do innego podłączonego urządzenia. Na przykład można kopiować zdjęcia z karty pamięci do pamięci flash USB. 1 Wybierz zdjęcie, które ma zostać skopiowane: W widoku miniatur podświetl zdjęcie za pomocą przycisków lub wyświetl zdjęcie w widoku pojedynczym. 2 Naciśnij przycisk. 3 Za pomocą przycisków podświetl opcję Kopiuj, a następnie naciśnij przycisk OK. 4 Za pomocą przycisków podświetl lokalizację, do której ma być skopiowany obiekt, a następnie naciśnij przycisk OK. Spowoduje to skopiowanie zdjęcia. Aby skopiować kilka zdjęć, patrz str PL

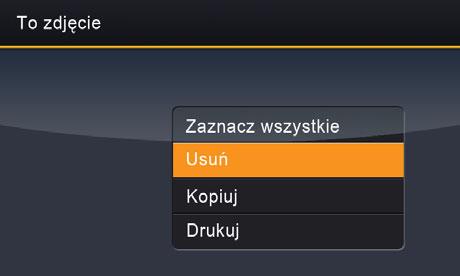

11 Usuwanie zdjęć Zaawansowana obsługa ramki 1 Wybierz zdjęcie, które ma zostać usunięte: W widoku miniatur podświetl zdjęcie za pomocą przycisków lub wyświetl zdjęcie w widoku pojedynczym. 2 Naciśnij przycisk. 3 Za pomocą przycisków podświetl opcję Usuń, a następnie naciśnij przycisk OK. 4 Podświetl opcję Usuń i naciśnij ponownie przycisk OK, aby potwierdzić. Spowoduje to usunięcie zdjęcia. Aby anulować usunięcie, podświetl opcję Zakończ, a następnie naciśnij przycisk OK. Aby usunąć kilka zdjęć, patrz str. 9. Wybieranie wielu zdjęć Z funkcji wybierania wielu zdjęć należy korzystać, aby skopiować lub usunąć więcej niż jedno zdjęcie lub aby odtworzyć pokaz slajdów wybranych zdjęć. Wybieranie po jednym zdjęciu lub filmie 1 W widoku miniatur podświetl zdjęcie za pomocą przycisków lub wyświetl zdjęcie w widoku pojedynczym. Naciśnij przycisk. 2 Wybierz kolejne zdjęcia. Na wybranych zdjęciach pojawi się symbol zaznaczenia. Aby usunąć symbol zaznaczenia, ponownie naciśnij przycisk. 9 PL

12 Zaawansowana obsługa ramki Zaznaczanie wszystkich/usuwanie zaznaczenia wszystkich Zaznacz wszystkie 1 Podczas wyświetlania zdjęć (pokaz slajdów, widok miniatur, pojedyncze zdjęcie) naciśnij przycisk. 2 Za pomocą przycisków podświetl opcję Zaznacz wszystkie, a następnie naciśnij przycisk OK. Pojawi się ekran potwierdzenia, a następnie zdjęcie zostanie wyświetlone ponownie. Symbol zaznaczenia pojawi się na wszystkich zdjęciach w bieżącej lokalizacji. Usuń zaznaczenie wszystkich 1 Aby usunąć wszystkie symbole zaznaczenia, naciśnij przycisk, podświetl opcję Zaznacz wszystkie/usuń zazn. wsz. i naciśnij przycisk OK. 2 Podświetl opcję Usuń zaznaczenie wszystkich, a następnie naciśnij przycisk OK. Pojawi się ekran potwierdzenia, a następnie zdjęcie zostanie wyświetlone ponownie. Wszystkie symbole zaznaczenia zostaną usunięte PL

13 3 Zmiana ustawień ramki Menu Ustawienia umożliwia dostosowanie i skonfigurowanie ramki. 1 Naciśnij przycisk ekranu głównego. 2 Za pomocą przycisków podświetl opcję Ustawienia, a następnie naciśnij przycisk OK. 3 Za pomocą przycisków wybierz ustawienie. Wykonaj polecenia wyświetlane na ekranie. Naciśnij przycisk OK, aby zaakceptować wybór. 4 Naciśnij przycisk, aby wyjść. Menu ustawień Ustawienie Uaktualnianie oprogramowania Ta opcja jest wyświetlana tylko wtedy, gdy plik uaktualnienia (.img) jest dostępny w ramce (na karcie pamięci, w pamięci flash itd.). Opcje Uaktualnianie oprogramowania pobieranie najnowszej wersji oprogramowania sprzętowego do ramki (str. 12). Wyjście powrót do ekranu głównego PL

14 Zmiana ustawień ramki Ustawienie Opcje przeglądania Opcje Czas wyświetlania slajdu pozwala określić czas wyświetlania slajdu w pokazie slajdów, od 3 sekund (domyślnie) do 1 godziny. Kierunek ramki pozwala określić, czy ramka ma być ustawiona w kierunku poziomym (domyślnie), czy pionowym. Efekty przejścia pozwala określić styl przejścia między zdjęciami w pokazie slajdów. Opcje znajdują się na ekranie. Ustawieniem domyślnym jest Losowe. Dopasowanie do ekranu lub wypełnienie Dopasowanie całego obrazu. Umożliwia wyświetlenie całego zdjęcia. Dookoła obrazu mogą pojawić się czarne obwódki. Wypełnienie ekranu (domyślnie). Zdjęcie wypełnia cały ekran, fragment zdjęcia może zostać przycięty (wykadrowany). Jasność Pozwala za pomocą przycisków dostosować jasność w stosunku do warunków oświetleniowych. Język Pozwala wybrać język użytkownika. Informacje Umożliwia sprawdzenie modelu ramki i wersji oprogramowania sprzętowego. Uaktualnianie oprogramowania sprzętowego Oprogramowanie sprzętowe to oprogramowanie działające w ramce. Najnowsza wersja oprogramowania sprzętowego jest dostępna na stronie Postępuj zgodnie z poleceniami wyświetlanymi na ekranie, aby pobrać oprogramowanie sprzętowe ramki i zainstalować je w ramce. WAŻNE: Nie wyłączaj ramki w trakcie aktualizacji! 12 PL

15 Zmiana kierunku ramki Zmiana ustawień ramki Ramka jest skonfigurowana tak, aby wyświetlać zdjęcia w układzie poziomym. Można zmienić kierunek ramki na pionowy. Zmień położenie podpórki: 1 Odłącz podpórkę, obróć ją o 90 i umieść w pozycji pokazanej na ilustracji (patrz str. 3). Zmień ustawienia: 1 Naciśnij przycisk ekranu głównego i wybierz opcję Ustawienia. 2 Za pomocą przycisków wybierz pozycję Opcje przeglądania, a następnie naciśnij przycisk OK. Wybierz opcję Kierunek ramki, a następnie naciśnij przycisk OK. Wybierz opcję Portret, a następnie naciśnij przycisk OK. 3 Naciśnij przycisk, aby wyjść PL

16 4 Rozwiązywanie problemów i pomoc techniczna Aby uzyskać pomoc krok po kroku dotyczącą produktu, odwiedź stronę i wybierz łącze Interactive Troubleshooting & Repairs (Interaktywne rozwiązywanie problemów oraz naprawa). Problemy z ramką do zdjęć Jeśli... Wypróbuj następujące rozwiązania Ramka się nie włącza. Naciśnij przycisk zasilania na pilocie zdalnego sterowania lub na ramce (str. 4). Upewnij się, że kabel zasilania jest starannie podłączony (str. 3). Upewnij się, że używasz kabla dołączonego do ramki. Pilot zdalnego Sprawdź baterię w pilocie (str. 2). sterowania nie działa. Ramka nie rozpoznaje Kup kartę spełniającą standardy SD, MS, xd lub MMC. karty pamięci. Sprawdź kierunek wkładanej karty (str. 5), a następnie włóż ją mocno do gniazda. Ramka przestaje reagować. Wyjmij wtyczkę kabla zasilającego z gniazdka elektrycznego, a następnie włóż ją ponownie do gniazdka. Zresetuj ramkę: wyświetl ekran Informacje (Ekran główny Ustawienia Informacje, patrz str.11), naciśnij i przytrzymaj przycisk Menu na ramce (nie na pilocie zdalnego sterowania) przez 5 sekund (str. i). UWAGA: Zostaną przywrócone ustawienia fabryczne ramki. Zdjęcia są niewyraźne. Usuń folię zabezpieczającą z ekranu LCD PL

17 Komunikaty wyświetlane na ekranie Komunikat wyświetlany na ekranie Nie można utworzyć pliku. Podczas próby otworzenia pliku lub katalogu wystąpił błąd. Błąd podczas próby zapisu nazwy, która już istnieje. Błąd podczas zamykania pliku. Błąd nieprawidłowa nazwa pliku. Podczas odczytywania pliku wystąpił błąd. Błąd podczas zapisywania z pliku. Błąd podczas zapisywania pliku. Podczas zapisywania do pliku wystąpił błąd. Nie można skopiować pliku! Błąd wewnętrzny. Parametr jest nieprawidłowy. Nieznany błąd. Rozwiązywanie problemów i pomoc techniczna Wypróbuj następujące rozwiązania Urządzenie (karta pamięci, dysk USB, aparat itd.), z którego próbujesz kopiować, jest zabezpieczone przed zapisem. Aby usunąć zabezpieczenie przed zapisem, patrz dokumentacja urządzenia. Włóż lub podłącz inne urządzenie. Wyłącz i włącz ramkę. Jeśli problem występuje nadal, skontaktuj się z pomocą techniczną klienta pod adresem PL

18 Rozwiązywanie problemów i pomoc techniczna Komunikat wyświetlany na ekranie Nie można utworzyć pliku. Urządzenie jest zabezpieczone przed zapisem lub jego pamięć jest zapełniona. Nie można zapisać. Wybierz inne miejsce zapisu. Wypróbuj następujące rozwiązania Ramka nie mogła skopiować zdjęcia. Włóż inną kartę lub podłącz inne urządzenie (str. 5), lub zmień ustawienie źródła zdjęcia (str. 6). Usuń zabezpieczenie przed zapisem i odblokuj kartę. Jeśli karta jest pełna, usuń z niej zdjęcia. Ramka nie mogła skopiować zdjęcia. Włóż inną kartę lub podłącz inne urządzenie (str. 5), lub zmień ustawienie lokalizacji zdjęcia (str. 6) PL

19 5 Dodatek Dane techniczne ramki elektronicznej Więcej informacji o danych technicznych można znaleźć na stronie Elektroniczna ramka do zdjęć Kodak EasyShare S510 Kolorowy wyświetlacz Analogowy wyświetlacz LCD o przekątnej 14,2 cm (5,6 cala) i rozdzielczości 320 x 234 pikseli, proporcje obrazu 4:3, widoczny obszar 11,4 x 8,5 cm Bateria, pilot zdalnego sterowania Bateria litowa 3 V CR2025 w zestawie Pojemność pamięci wewnętrznej Nie Zasilanie Zasilacz sieciowy 100 V/60 Hz (USA), V AC/50 60 Hz (poza USA), zasilacz sieciowy 12 V DC Złącze USB USB 2.0 Inne funkcje Format zdjęć JPEG Karty pamięci CompactFlash, Secure Digital, Memory Stick, xd, MultiMedia Card 17 PL

20 Dodatek Elektroniczna ramka do zdjęć Kodak EasyShare S510 Temperatura Temperatura eksploatacji: od -20 do 60 C Temperatura przechowywania: od -30 do 85 C Rozmiar 19 x 15,6 x 2,5 cm Dodatkowa obsługa i konserwacja Ramkę i ekran LCD należy delikatnie przecierać miękką, niestrzępiącą się ściereczką lub specjalną chusteczką czyszczącą. Nie należy używać środków czyszczących nieprzeznaczonych do czyszczenia ekranów LCD. Malowane powierzchnie należy chronić przed działaniem substancji chemicznych, takich jak kremy do opalania. W niektórych krajach istnieje możliwość zawarcia umowy serwisowej. Aby uzyskać więcej informacji na ten temat, należy skontaktować się z dystrybutorem produktów firmy Kodak. Informacje na temat usuwania i recyklingu ramek elektronicznych można uzyskać od miejscowych władz. Na terenie Stanów Zjednoczonych odwiedź stronę Electronics Industry Alliance, dostępną pod adresem lub stronę firmy Kodak, dostępną pod adresem Zgodność z przepisami FCC oraz porady Elektroniczna ramka do zdjęć Kodak EasyShare S510 Niniejsze urządzenie zostało przebadane, w wyniku czego została stwierdzona jego zgodność z ograniczeniami dotyczącymi urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te zostały ustalone tak, aby zapewnić niezbędną ochronę przed szkodliwymi zakłóceniami w instalacji w warunkach domowych. Urządzenie to generuje, używa i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie ze wskazówkami, może spowodować zakłócenia łączności radiowej. Nie ma jednak gwarancji, że zakłócenia takie nie wystąpią w konkretnej instalacji. Jeśli niniejsze urządzenie powoduje szkodliwe zakłócenia odbioru sygnału radiowego lub telewizyjnego, co można sprawdzić, włączając je i wyłączając, zachęca się użytkowników do podjęcia próby zmniejszenia tych zakłóceń za pomocą następujących środków: 1) zmiana orientacji lub umiejscowienia anteny odbiorczej; 2) zwiększenie odległości między 18 PL

21 Dodatek urządzeniem a odbiornikiem; 3) podłączenie urządzenia do gniazda sieciowego, należącego do innego obwodu elektrycznego niż ten, do którego jest podłączony odbiornik; 4) skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania dodatkowej pomocy. Jakiekolwiek zmiany lub modyfikacje, które nie zostaną wyraźnie zaakceptowane przez stronę odpowiedzialną za zgodność, mogą unieważnić prawa użytkownika do używania urządzenia. W przypadku, gdy razem z produktem zostały dostarczone ekranowane kable interfejsu albo elementy bądź akcesoria dodatkowe, wymagane odrębnymi przepisami, muszą one być zastosowane podczas instalacji w celu zapewnienia zgodności z przepisami FCC. FCC i Industry Canada This device complies with Industry Canada RSS-210 and FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. FCC et Industrie Canada Cet appareil est conforme à la norme RSS-210 d'industrie Canada et aux réglementations de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit supporter les interférences reçues, y compris celles susceptibles de nuire à son bon fonctionnement. CE Niniejszym firma Eastman Kodak Company deklaruje, że ten produkt firmy Kodak jest zgodny z zasadniczymi wymaganiami i innymi stosownymi przepisami dyrektywy 1999/5/WE. Oświadczenie o zgodności z kanadyjskimi wymaganiami DOC DOC Class B Compliance This Class B digital apparatus complies with Canadian ICES-003. Observation des normes-classe B Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Australijskie oznaczenie C-Tick N PL

22 Dodatek Chiński odpowiednik dyrektywy RoHS MPEG-4 Używanie tego produktu w sposób wykorzystujący standard MPEG-4 jest zakazane, z wyjątkiem użytku w celach osobistych i niekomercyjnych PL

23 Dodatek Oznaczenie zużytego sprzętu elektrycznego i elektronicznego W Europie: Aby zapewnić ochronę osób i środowiska naturalnego, użytkownik jest odpowiedzialny za pozbycie się niniejszego sprzętu w specjalnie utworzonym do tego celu punkcie zbierania odpadów (innym niż miejsce składowania odpadów komunalnych). Aby uzyskać więcej informacji, należy skontaktować się ze sprzedawcą, punktem składowania odpadów, odpowiednimi władzami lokalnymi lub odwiedzić stronę Rosyjskie oznaczenie GOST-R Eastman Kodak Company Rochester, New York M -03 Koreańska norma Class B ITE Eastman Kodak Company Rochester, New York Eastman Kodak Company, 2007 Wszystkie umieszczone w podręczniku obrazy ekranów zostały zasymulowane. Kodak i EasyShare są znakami towarowymi firmy Eastman Kodak Company. P/N 2F6785_pl 21 PL
