1 Tel: Produkty Zakres: małe pompy Profil sprzedaży Hidrostal - bez zablokowania od 1960

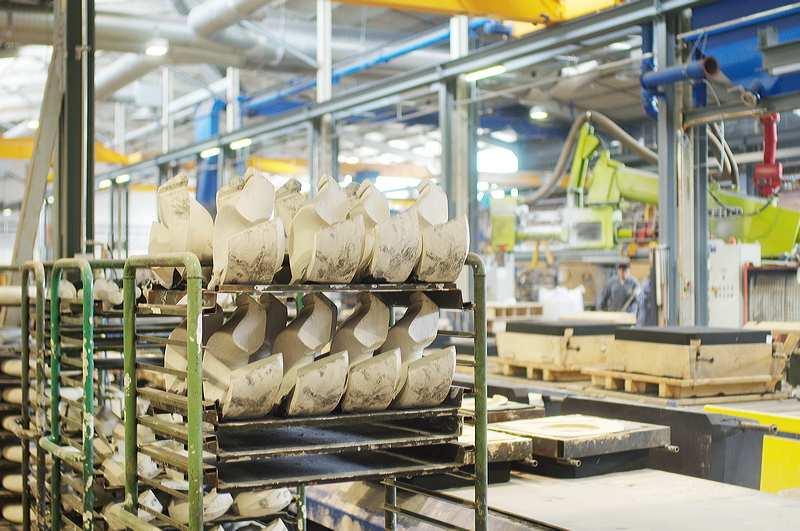

2 Twój partner w technice pompowej Hidrostal Polska Sp. z o.o. jest specjalistą w zakresie pomp. Firma, córka szwajcarskiej HIDROSTAL AG, oferuje unikatowe produkty i rozwiązuje przy tym różnorodne zadania w zakresie pompowania dla miast, gmin i odbiorców indywidualnych we współpracy z projektantami. Pierwsza firma Hidrostal S.A., która funkcjonowała jako fabryka pomp, odlewnia żeliwa I stali, została założona w 1957 roku przez Mar.n Stähle w Limie w Peru. Hidrostal AG, Neunkirch, Szwajcaria W 1967 roku Mar.n Stähle założył firmę Hidrostal AG w Neunkirch w Szwajcarii. Początkowo wszystkie elementy pomp były przywożone z Limy i montowane w Neunkirch, dopiero później rozpoczęto pełną produkcję pomp w Szwajcarii. Obecnie Holding Hidrostal ma ogromny zespół oddziałów I partnerów handlowych działających na całym świecie. Od 2008 roku po śmierci Mar.n Stähle firmę przejęli synowie Mar.na I do dziś dnia pozostaje niezależną firmą rodzinną w skali globalnej. Odlewnia w Limie Fabryka Hidrostal AG W 2003r. Hidrostal AG zdecydowało się na utworzenie firmy córki Hidrostal Polska dla zapewnienia coraz liczniejszym użytkownikom lepszej obsługi technicznej, handlowej i serwisowej. Spółka zatrudnia kilkunastu pracowników wyspecjalizowanych w zakresie ochrony środowiska, technik hydraulicznych, montażu i napraw. Hidrostal Polska, Golanki k. Płocka Obszar zastosowania pomp Hidrostal rozciąga się od indywidualnych rozwiązań przydomowych do kompletnych systemów. Zakres przepompowywanych mediów obejmuje głównie ścieki komunalne i deszczowe oraz osady na oczyszczalniach ścieków jak również w przemyśle (browary, zakłady papiernicze, zakłady przeróbki owoców i warzyw) do mediów o wysokiej gęstości i lepkości. Zakres możliwych wydajności wynosi od litrów na sekundę. str. 2

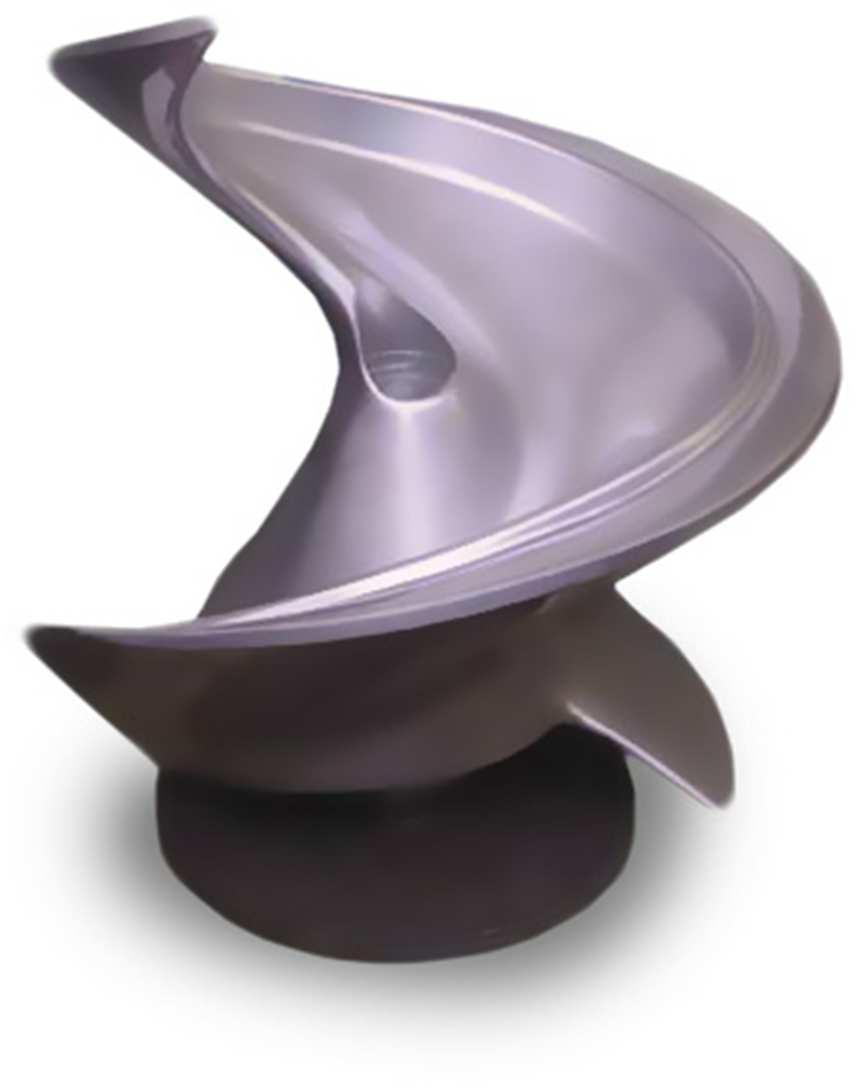

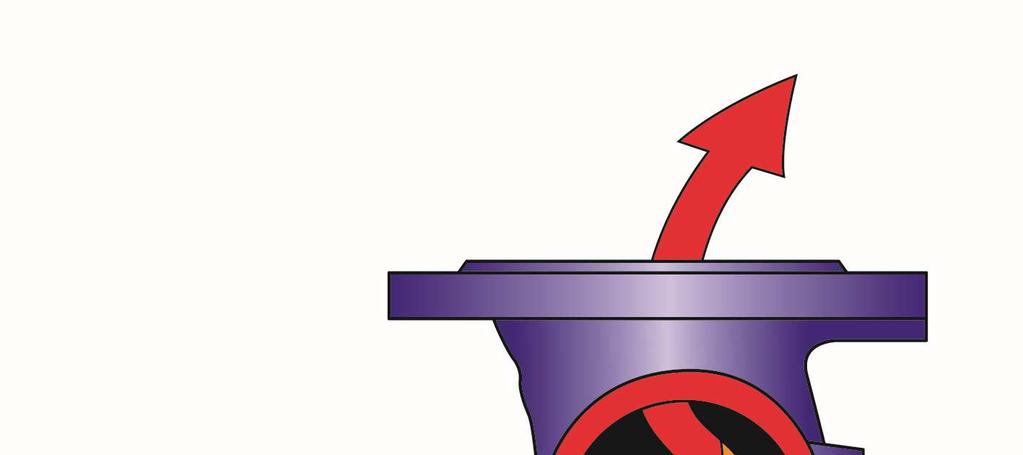

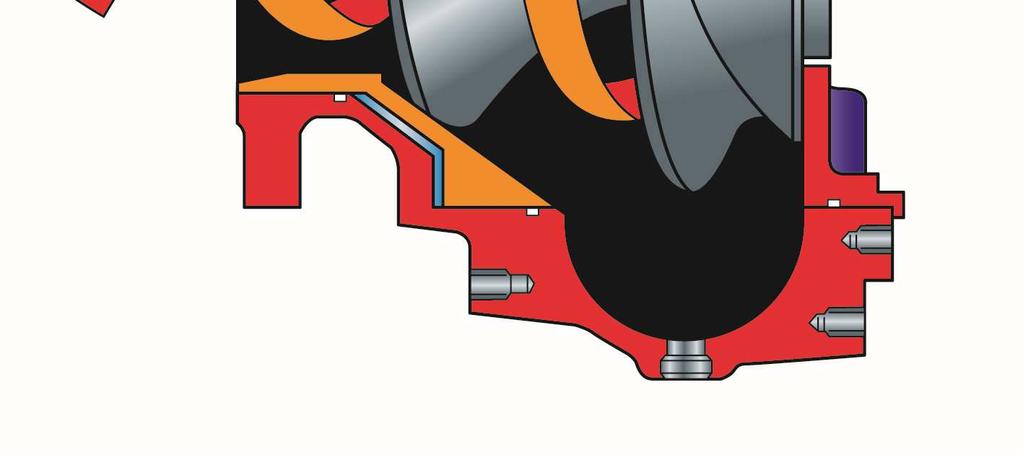

3 Oryginalny wirnik śrubowo-odśrodkowy Serce wszystkich pomp Hidrostal Opatentowany wirnik śrubowo-odśrodkowy został wynaleziony przez założyciela firmy Hidrostal Mar.na Stähle w 1960 roku. Wirnik został zaprojektowany do przemysłu rybnego i został opracowany jako środek rozładunku świeżych ryb bez ich uszkodzeń gwarantującą jakość produktu nie generując strat. Delikatne przepompowywane w połączeniu ze stosunkowo dużymi wolnymi przelotami doprowadziły do zastosowania pomp Hidrostal w znacznie szerszym zakresie aplikacji. W każdej pompie Hidrostal jest zastosowany wirnik śrubowo-odśrodkowy w różnych odmianach i konfiguracjach w celu rozwiązania specyficznych problemów pompowania. Duży wolny przelot z doskonałą możliwością przenoszenia ciał stałych jest skutkiem unikalnej geometrii wirnika. Te cechy sprawiają, że jego zdolność do pompowania ścieków surowych bez oczyszczania na kratach nie ma sobie równych. Pompa jest również w stanie tłoczyć osady i szlam. Niezwykle wszechstronny w swojej aplikacji wirnik zapewnia skuteczną obsługę wielu rodzajów medium, w tym także o charakterze ściernym i żrącym. Jest stworzony do przepompowywania medium z zawartością ciał stałych, pompowania lepkich osadów i tłoczenia delikatnych lub włóknistych materiałów zawartych w cieczach. Unikalnym jest również dla wszystkich pomp Hidrostal możliwość zmiany konfiguracji stosowanych wirników w celu jak najlepszego dostosowania się do potrzeb klienta. Pompy śrubowo-odśrodkowe Hidrostal wraz z opatentowanym wirnikiem mogą być zastosowane do wielu trudnych i problematycznych aplikacji. Wirnik składa się z (lub podwójnej) spiralnej łopatki z dużymi wolnymi przelotami co powoduje przetłaczanie cieczy z osiowego wlotu do promieniowego wylotu. Konstrukcja wirnika zapewnia właściwości hydrauliczne: Wysoka sprawność Niski współczynnik NPSH Stroma I stabilna charakterystyka Odporność na zatykanie I owijanie się Niskie zapotrzebowanie na moc str. 3

4 Aplikacja i zastosowanie Ze względu na swoje wyjątkowe właściwości pompy Hidrostal znajdują zastosowanie w wielu sektorach gospodarki komunalnej i przemyśle. Pompowane ciecze stanowią bardzo zróżnicowaną grupę począwszy od surowych ścieków bytowych, po ścieki zawierające elementy ścierne, mające charakter agresywny a także zawierających materiały delikatne i włókniste. Nasi specjaliści dokonują wyboru wykonania materiałowego pomp i indywidualnie dopasowują każdą pompę do lokalnych warunków pracy. Podczas procesu doboru zapewniamy, że pompy Hidrostal są odpowiednie do trudnych warunków pracy i osiągają najlepsze wyniki pod względem wydajności, efektywności energetycznej i niskich kosztów eksploatacji. pompy odporne na zatykanie długa żywotność wysoka wydajność ssania niskie wibracje delikatne przepompowywanie dzięki ciągły przepływ proporcjonalny do małym siłom skrawającym prędkości wysoka sprawność stabilne ciśnienie w szerokim zakresie prędkości obrotowych Gospodarka ściekowa Przemysł Surowe ścieki bytowe Oczyszczalnie ścieków Gospodarka osadowa Ścieki przemysłowe Gnojowica Ścieki morskie Przemysł papierniczy Celuloza i wióry Biomasa Przemysł petrochemiczny i rafineryjny Kleje Farby i Lakiery Granulaty tworzy sztucznych Rozpuszczalniki Odwadnianie i melioracje Bentonit Systemy by pass i przekierowanie ścieków Odwodnienie kopalni Elektrownie Zabezpieczenie przeciwpowodziowe Budownictwo Owoce Warzywa Żywe ryby Browarnictwo Melasa Oleje i pasty Żelatyna Przemysł Spożywczy str. 4

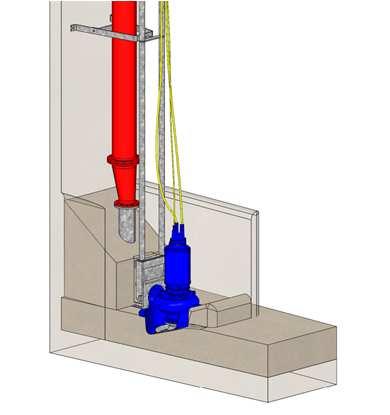

5 Sposoby montażu Instalacja mokra z pompami zamontowanymi na stopach sprzęgających, opuszczane na prowadnicach rurowych. Pionowy montaż pompy w instalacji suchej. Pompy z silnikiem zanurzeniowym z wewnętrznym chłodzeniem lub pompy z kozłem łożyskowym z silnikiem suchostojącym. Poziomy montaż pompy w instalacji suchej. Pompy z silnikiem zanurzeniowym z wewnętrznym chłodzeniem lub pompy z kozłem łożyskowym do zastosowań suchych. Przenośna lub tymczasowa instalacja pompy na podstawie, po stronie tłocznej zakończonej szybkozłączem do podłączenia węża strażackiego. Pompa osiowa do montażu w szybie rurowym (stalowym bądź betonowym). Instalacja mokra pomp wraz z systemem prerotacji ścieków. System zapewniający samooczyszczanie dna pompowni i regulację przepływu bez dodatkowej energii elektrycznej. str. 5

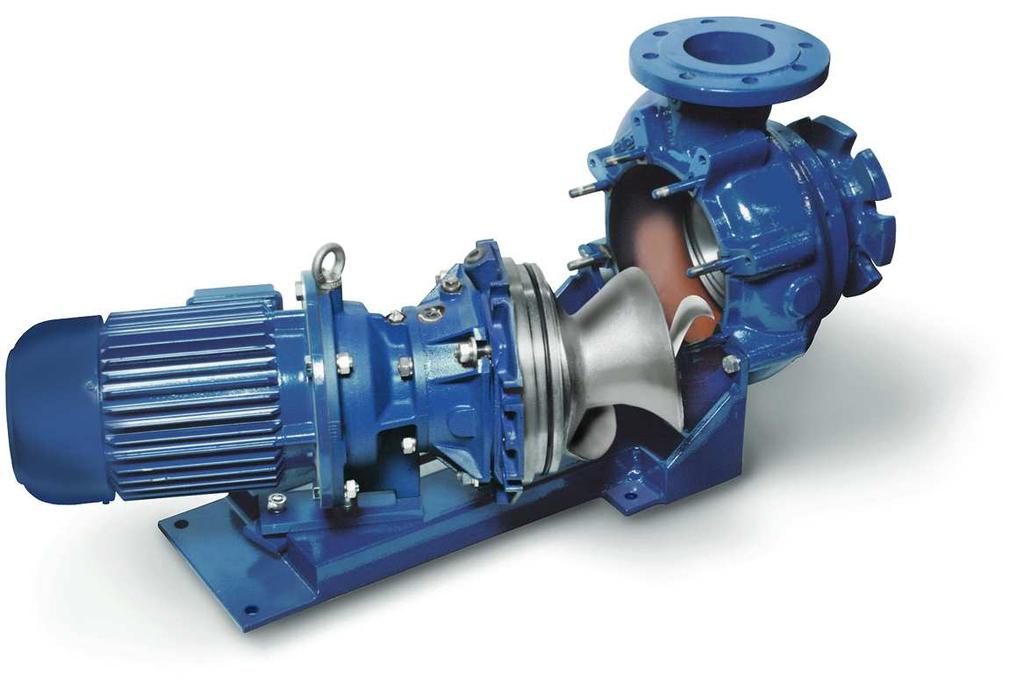

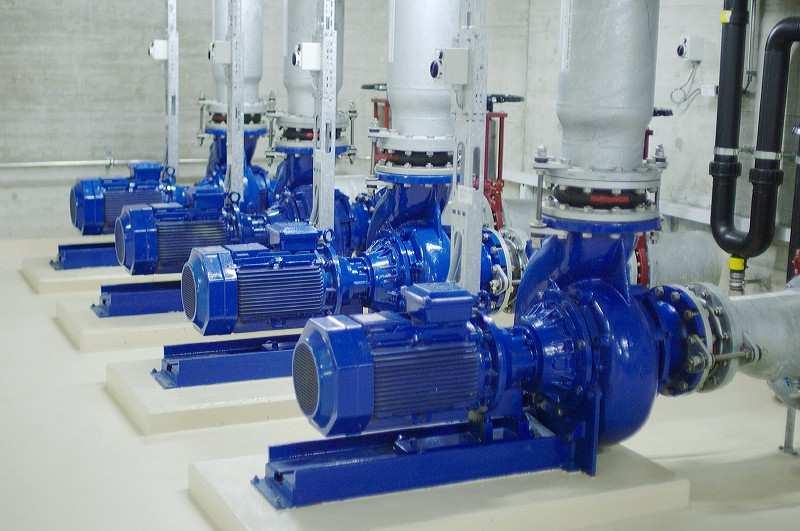

6 Pompy suchostojące Pompy suchostojące Hidrostal są pompami śrubowoodśrodkowymi o wysokiej sprawności przeznaczone zarówno do montażu w pozycji pionowej, jak i poziomej. Konstrukcja akcesoriów montażowych - ramy nośne bądź kolana ssawne - uwzględnia obciążenia hydrauliczne występujące podczas pracy pompy. Śrubowo-odśrodkowe pompy Hidrostal w instalacjach suchych zapewniają swobodę dopasowania do najnowszych i najlepszych w swojej klasie silników chłodzonych wentylatorami przy zachowaniu wysokiej sprawności całego agregatu. Właściwości Wszechstronne zastosowanie i typy instalacji Lepkie szlamy i gnojowica, media zawierające aktywne substancje, ścieki surowe, woda zaolejona są już na chwilę obecną skutecznie tłoczone przez pompy Hidrostal Wysoka skuteczność i niezawodność Zredukowane prawdopodobieństwo zablokowania i zatkania pompy zmniejsza znacząco koszty eksploatacji i obsługi. Małe siły ścinające Utrzymanie spójności cząstek w olejach zemulgowanych i flokulantach, co pozwala na zmniejszenie kosztów technologicznych. Delikatne pompowanie Utrzymanie produktu w stanie nienaruszonym, co zapewnia jego wysoką jakość. Niezatykające się śrubowo-odśrodkowe Hidrostal zapewniają minimalne koszty obsługi w całym okresie użytkowania pompy. str. 6

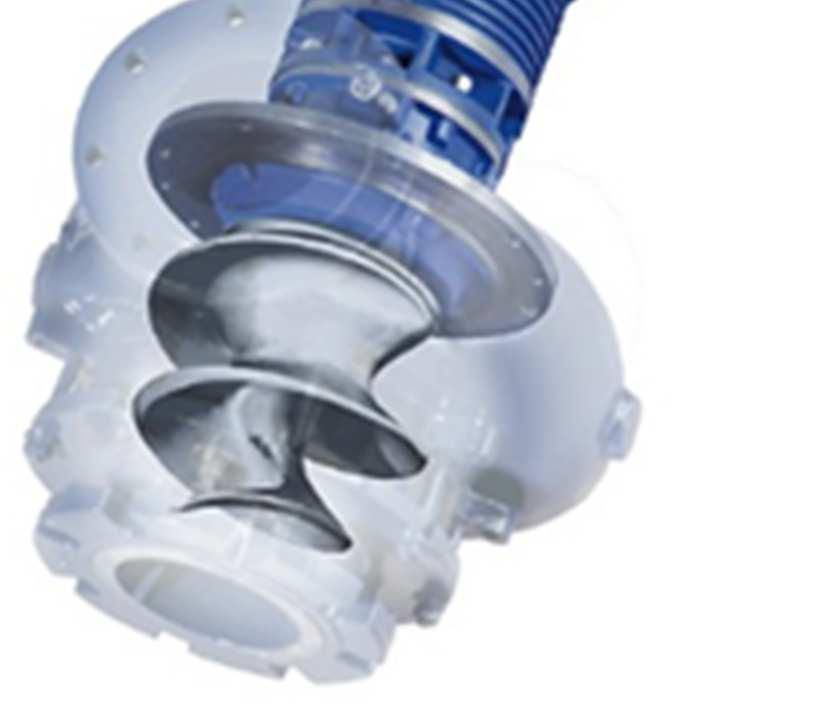

7 Pompy suchostojące Doświadczenie Hidrostal zdobyte w ciągu ostatnich 40 lat zapewniło godną pozazdroszczenia reputację dzięki prostej konstrukcji pomp śrubowo-odśrodkowych zapewniającej niezawodność i długowieczność na rynku pomp. Szeroki zakres stosowalności w różnych konfiguracjach pomp z kozłem łożyskowym zapewnia elastyczność użytkowania pomp w różnych aplikacjach i rodzajach instalacji. Możliwość dopasowania szerokiego zakresu mocy silników do hydrauliki Hidrostal zapewnia skuteczną pracę pompy nawet w przypadku pompowania lepkich szlamów, gnojowic i ścieków przemysłowych. Praca wirnika śrubowoodśrodkowego Hidrostal zapewnia powolne przetłaczanie medium od osiowo położonego króćca ssawnego do króćca tłocznego ustawionego pod kątem prostym w stosunku do osi pompy. To w połączeniu z dużym wolnym przelotem zapewnia wysoką sprawnością tłoczenia i stanowi główne cechy hydrauliki Hidrostal. W przypadku nieregularnego dopływu medium hydraulika Hidrostal niezawodnie zapewnia ciągły przepływ cieczy, także w przypadku szlamu I osadów. Typy kozłów łożyskowych Hidrostal Hydraulika Hidrostal może współpracować zarówno z tradycyjnymi długimi kozłami łożyskowymi, jak i z krótkimi w zależności od sposobu instalacji i zastosowania. Długi kozioł łożyskowy Krótki kozioł łożyskowy Elastycznie sprzężony str. 7

8 Pompy zanurzeniowe Pompy zanurzeniowe Hidrostal znajdują wszechstronne zastosowanie zarówno w instalacjach mokrych, jak i suchych. Posiadają możliwość pracy ciągłej w trybie S1 w całkowitym wynurzeniu w warunkach suchych w instalacji poziomej i pionowej, a także w warunkach bądź całkowitego zanurzenia. Zanurzeniowe pompy Hidrostal posiadają niezależny system chłodzenia, umożliwiający pracę w pompowniach tradycyjnych I przepompowniach suchych. Ze względu na niekorzystanie z medium do chłodzenia silnika nie ma problemów z gromadzeniem osadów ściekowych I szlamu na dnie pompowni. Pompy te są odpowiednie do zastosowań w suchych pomieszczeniach, gdzie kombinacja wirnika śrubowoodśrodkowego i autonomicznego chłodzenia stanowi najnowocześniejszą technologię w tego typu aplikacjach. Pompy zanurzeniowe Hidrostal, które zostały zainstalowane w mokrych instalacjach sieciowych oraz w oczyszczalniach ścieków często są mylone z instalacją suchą ze względu na brak wydzielających się odorów. Zalety instalacji suchych Cicha praca Zewnętrzne chłodzenie Brak wycieku medium na zewnątrz Kompaktowa, prosta instalacja Brak dostępu do wału I obrotowych części z zewnątrz Łatwy dostęp do kontroli Instalacja pionowa lub pozioma Brak odorów I nieprzyjemnych zapachów Instalacja mokra Pompy zanurzeniowe mogą być montowane w taki sam sposób jak pompy zatapialne Poziom medium można obniżyć do wysokości obudowy pompy bez ryzyka przegrzania silnika Zbiorniki pompowni mogą być znacznie płytsze od tradycyjnych instalacji Odpowiednie do montażu w otoczeniu cichym i czystym, gdzie wymagana jest długa bezawaryjna pra- str. 8

9 Pompy zatapialne Pompy zatapialne Hidrostal to wysokiej jakości pompy z wirnikiem śrubowo-odśrodkowym. Są przeznaczone do pompowania ścieków bytowych, zawierających substancje stałe i włókniste. Pompy zatapialne Hidrostal wymagają całkowitego zanurzenia w pompowanym medium, za pomocą którego następuje chłodzenie pracującego silnika. Poziom wyłączenia pompy znajduje się znacznie wyżej niż w przypadku pomp zanurzeniowych. Idealne do pompowania medium zawierających ciała stałe, cieczy lepkich i delikatnego tłoczenia Urządzenia wysokosprawne Strome i stabilne charakterystyki Nieprzeciążona krzywa mocy Niskie NPSH Niezatykające się Wytrzymałe pompy zatapialne przeznaczone do pracy do głębokości 30 m str. 9

10 Mieszadła HidroMix Hidrostal oferuje zewnętrzne mieszadła do zbiorników dostępne jako zmontowane w całości jednostki. Kompletny zestaw HidroMix obejmuje wszystkie niezbędne elementy konstrukcyjne, w tym pompę, rurociągi, zawory, dysze, wsporniki i podpory, które dostarczane są w całości dostarczane do użytkownika. Pozwala to na zapewnienie optymalnego sposobu montażu i instalację urządzenia w możliwie krótkim czasie. Hidromix zapewnia mniejsze koszty eksploatacji i zużycia energii elektrycznej. Konstrukcja pozwalająca no montaż urządzenia na zewnątrz zbiorników, w których zachodzi proces mieszania pozwala na łatwy dostęp obsługi prowadzącej prace serwisowe i konserwacyjne Hidromix w stosunku do tradycyjnych mieszadeł zatapialnych. Innowacyjne rozwiązanie Hidrostal może być montowane bezpośrednio przy ścianie zbiornika za pomocą przyłączy kołnierzowych. HidroMix jest najszybszym i bezpiecznym systemem mieszania medium. Hidromix to konstrukcja zapewniająca łatwość i higienę obsługi urządzenia. Możliwość stosowania Jedyny w swoim rodzaju system mieszania z dyszami kierunkowymi może być stosowany: W zbiornikach o średnicy do 13 m W zbiornikach o głębokości do 10 m Podczas mieszania medium o zawartości 8 % suchej masy przy objętości zbiornika do 120 m 3 Podczas mieszania medium o zawartości 2 % suchej masy przy objętości zbiornika do 300 m 3 Moc nominalna HidroMix 5,5 kw 22 kw Pompa Króciec Ssawny x Tłoczny (mm) Silnik kw Max sucha masa Objętość zbiornika Min sucha masa Objętość zbiornika D06U-SLN 150 x m 3 ; 8% 600 m 3 ; 1% E08R-MLN 200 x m 3 ; 8% 800 m 3 ; 1% E08R-HLN 250 x m 3 ; 8% 1040 m 3 ; 1% E08R-SLN 300 x m 3 ; 8% 1300 m 3 ; 1% E08R-SLU 300 X m 3 ; 8% 1300 m 3 ; 1% *Hidrostal oferuje także mieszadła zatapialne o większych mocach do większych zbiorników i medium z większą zawartością suchej masy str. 10

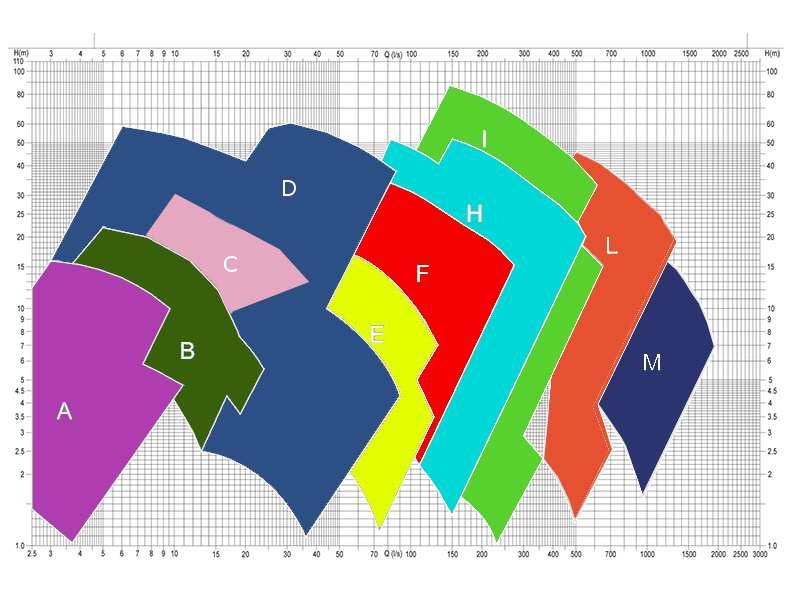

11 Typoszereg pomp Hidrostal Rodzina pomp Hidrostal obejmuje wszystkie odmiany wirnika śrubowo odśrodkowego w zależności od możliwości zastosowania. Maksymalne parametry pojedynczych obejmują zakres do 2,000 l/s i wysokość podnoszenia do 85 m słupa wody. Dla parametrów Q i H Hidrostal oferuje rozwiązania kompleksowe złożone z kilku urządzeń połączonych tak by spełniać wymagania instalacji. str. 11

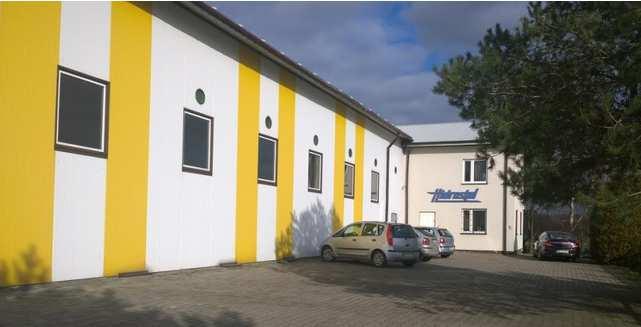

12 Tel: Hidrostal dostarcza innowacyjne i kompleksowe rozwiązania pompowe przynoszące korzyści użytkownikowi Hidrostal Polska Sp. z o.o. Golanki 11A k/płocka Blichowo Pompy zanurzeniowe str. 12
