1 Jakość Stałych Paliw Wtórnych vs. certyfikacja kompleksowa ocena przez niezależne laboratoria dr inż. Patryk Weisser, mgr Ewelina Kirejczyk

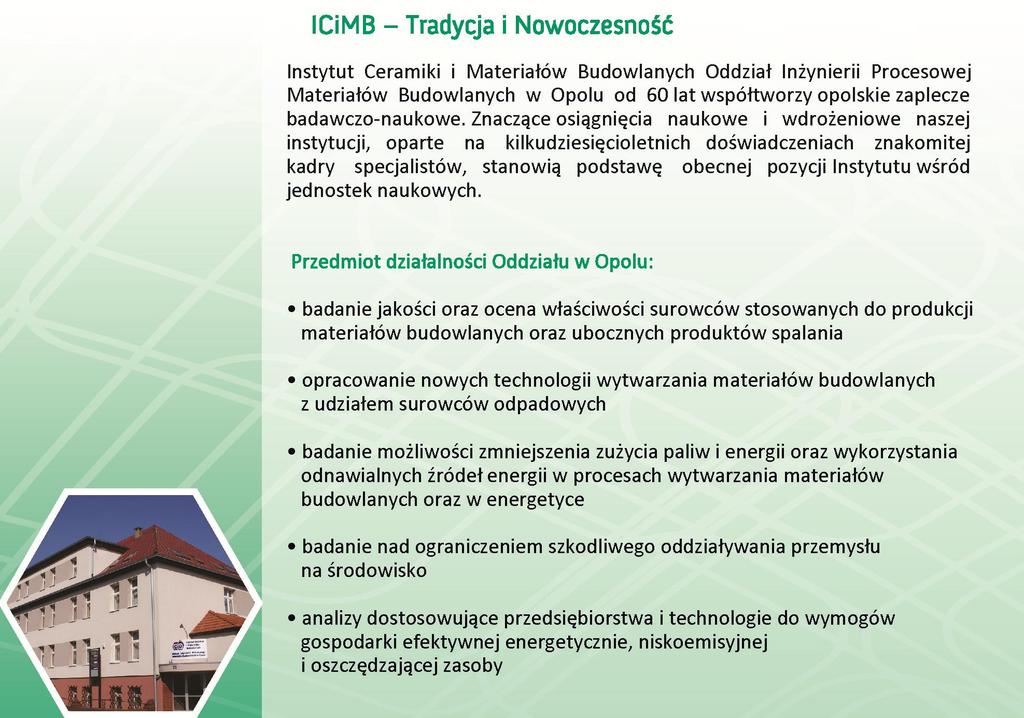

2 JEDNOSTKI ORGANIZACYJNE INSTYTUTU Zatrudnienie: Warszawa -126 Kraków 135 Opole 56 Gliwice - 113

3

4

5

6

7

8

9

10 10

11

12

13 jakość paliw alternatywnych - wyzwanie dla wytwórcy ale także laboratorium analitycznego Komitet Techniczny CEN/TC 343 WYKAZ NORM I SPECYFIKACJI TECHNICZNYCH DOTYCZĄCYCH STAŁYCH PALIW WTÓRNYCH

14 Numer normy PRODUKCJA / KLASYFIKACJA Tytuł normy PN-EN 15358:2011 Stałe paliwa wtórne - Systemy zarządzania jakością - Szczegółowe wymagania dla ich zastosowania do produkcji stałych paliw wtórnych PN-EN 15357:2011 PN-EN 15359:2012 Stałe paliwa wtórne Terminologia, definicje i określenia Stałe paliwa wtórne Wymagania techniczne i klasy POBIERANIE I PRZYGOTOWANIE PRÓBEK Numer normy PN-EN 15442:2011 PN-EN 15413:2011 PN-EN 15443:2011 Tytuł normy Stałe paliwa wtórne Metody pobierania próbek Stałe paliwa wtórne - przygotowania próbki do badań z próbki laboratoryjnej Stałe paliwa wtórne - przygotowywania próbki laboratoryjnej

15 PARAMETRY JAKOŚCIOWE Numer normy PN-EN 15400:2011 PN-EN 15402:2011 PN-EN 15403:2011 PN-EN :2011 PN-EN 15410:2011 PN-EN 15411:2011 PN-EN 15407:2011 Tytuł normy Stałe paliwa wtórne - Oznaczanie wartości opałowej Stałe paliwa wtórne - Oznaczanie zawartości części lotnych Stałe paliwa wtórne - Oznaczanie zawartości popiołu Stałe paliwa wtórne - Oznaczanie zawartości wilgoci metodą suszarkową - Część 3: Wilgoć w ogólnej próbce analitycznej Stałe paliwa wtórne - Metody oznaczania pierwiastków głównych (Al, Ca, Fe, K, Mg, Na, P, Si, Ti) Stałe paliwa wtórne - Metody oznaczania pierwiastków śladowych (As, Ba, Be, Cd, Co, Cr, Cu, Hg, Mo, Mn, Ni, Pb, Sb, Se, Tl, V, Zn) Stałe paliwa wtórne - Metody oznaczania zawartości węgla (C), wodoru (H) i azotu (N)

16 PARAMETRY JAKOŚCIOWE Numer normy PN-EN 15408:2011 PN-EN 15440:2011 Tytuł normy Stałe paliwa wtórne - Metody oznaczania zawartości siarki (S), chloru (Cl), fluoru (F) i bromu (Br) Stałe paliwa wtórne - Metody oznaczania zawartości biomasy Obszar stosowalności wytycznych CEN/TC 343 wg PN-EN 15357:2011

17 Klasyfikacja Stałego Paliwa Wtórnego wg PN-EN 15359:2012 Parametr Wartość Jednostka Klasa Wartość opałowa (NCV) Średnia MJ/kg w st. rob Chlor (Cl) Średnia % s.m. 0,2 0,6 1,0 1,5 3 Rtęć (Hg) Mediana Mg/MJ w st. rob. 0,02 0,03 0,08 0,15 0,5 80-ty perc. 0,04 0,06 0,16 0,3 1,0 Badamy SRF? Małe przywiązanie do definicji właściwe określenie próbki laboratoryjnej

18 głównie określane parametry Lp. Badane cechy 1. zawartość wilgoci 2. zawartość wilgoci w próbce analitycznej 3. zawartość popiołu 4. ciepło spalania wartość opałowa (z obliczeń) 5. stężenie siarki 6. stężenie węgla całkowitego TC 7. stężenie wodoru 8. stężenie azotu 9. zawartość chloru 10. zawartość frakcji biodegradowalnej udział masowy biomasy metodą izotopu węgla C14

19 a wg EURITS - Europejskiego Stowarzyszenia Zakładów Termicznego Przekształcania Odpadów Parametry Jednostka Wartość Wartość opałowa MJ/kg 15 Cl % 0,5 S % 0,4 Br % 0,01 N % 0,7 F % 0,1 Be mg/kg 1 Hg mg/kg 2 As, Se (Te), Cd, Sb mg/kg 10 Mo mg/kg 20 V, Cr, Co, Cu, PB, MN, Sn mg/kg 200 Zn mg/kg 500 Popiół % 5 PCB (suma wg DIN 51527) mg/kg 0,2

20 Stałe Paliwa Wtórne badania system akredytacji realia wymagania wobec laboratoriów badawczych

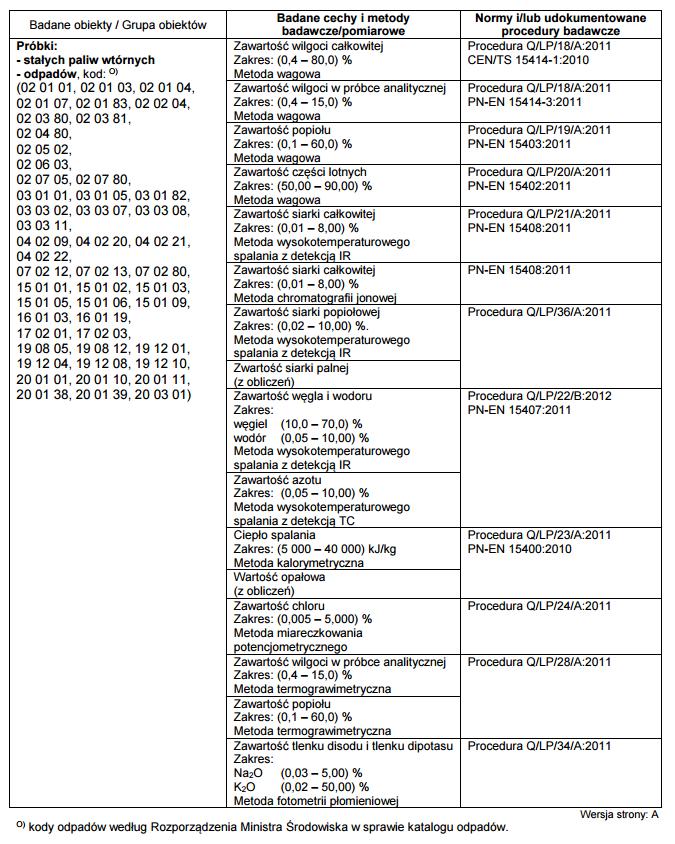

21 1) 2)

22 3) 4)

23 5) 6)

24 Analizy laboratoryjne dla frakcji biomasy wg Rozporządzenia w sprawie monitorowania i raportowania wytyczne dotyczące kwestii związanych z biomasą w EU ETS określenie frakcji biodegradowalnej jako biomasy zawartej w paliwach z odpadów Dla określania wartości frakcji kopalnej i frakcji biomasy węgla pierwiastkowego w materiałach i paliwach, artykuł 39 (1) wymaga w szczególności: Jeśli z zastrzeżeniem wymaganego poziomu dokładności, a także dostępności właściwych wartości domyślnych, o których mowa w art. 31 ust. 1, wartość frakcji biomasy określonego paliwa lub materiału wyznacza się w drodze analiz, prowadzący instalację wyznacza taką wartość frakcji biomasy na podstawie odpowiedniej normy oraz z zastosowaniem określonych w niej metod analitycznych, a ponadto stosuje taką normę tylko w przypadku jej zatwierdzenia przez właściwy organ.

25 Analizy laboratoryjne dla frakcji biomasy Dla materiałów stałych (zazwyczaj odpadów), zastosowanie ma norma PN-EN 15440:2011 ( Stałe paliwa wtórne Metody oznaczania zawartości biomasy ). Oferuje ona trzy metody określania frakcji biomasy materiałów mieszanych: 1. Metoda selektywnego rozpuszczania 2. Ręczna metoda sortowania 3. Metoda 14 C. Załącznik informacyjny D do ww. normy wskazuje, że metoda 1 daje niewłaściwe i błędne wyniki dla kilku materiałów (tj. materiały kopalne przedstawiane jako biomasa lub biomasa jest identyfikowana jako kopalina). Metoda 2 ma zastosowanie jedynie wtedy, gdy optycznie i fizycznie rozróżnialne frakcje mogą być rozdzielone i zliczone. Norma ustanawia, że wielkość cząstek powinna być > 10mm. Metoda 3 ma zastosowanie do wszystkich typów materiałów.

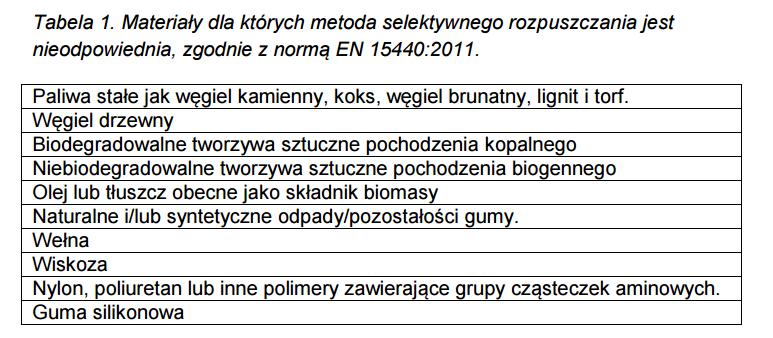

26 Analizy laboratoryjne dla frakcji biomasy Dlatego w punkcie 6.3 norma wyjaśnia, że w celu określenia biomasy na potrzeby handlu emisjami, może być stosowana metoda 14 C lub metoda selektywnego rozpuszczania. Nie wolno stosować metody selektywnego rozpuszczania, jeżeli materiały wymienione w Tabeli 1 stanowią ponad 5% (dla odpadów gumowych poziomem tym jest 10%).

27

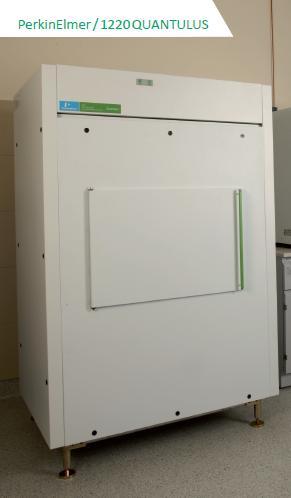

28 Frakcja biomasy:

29

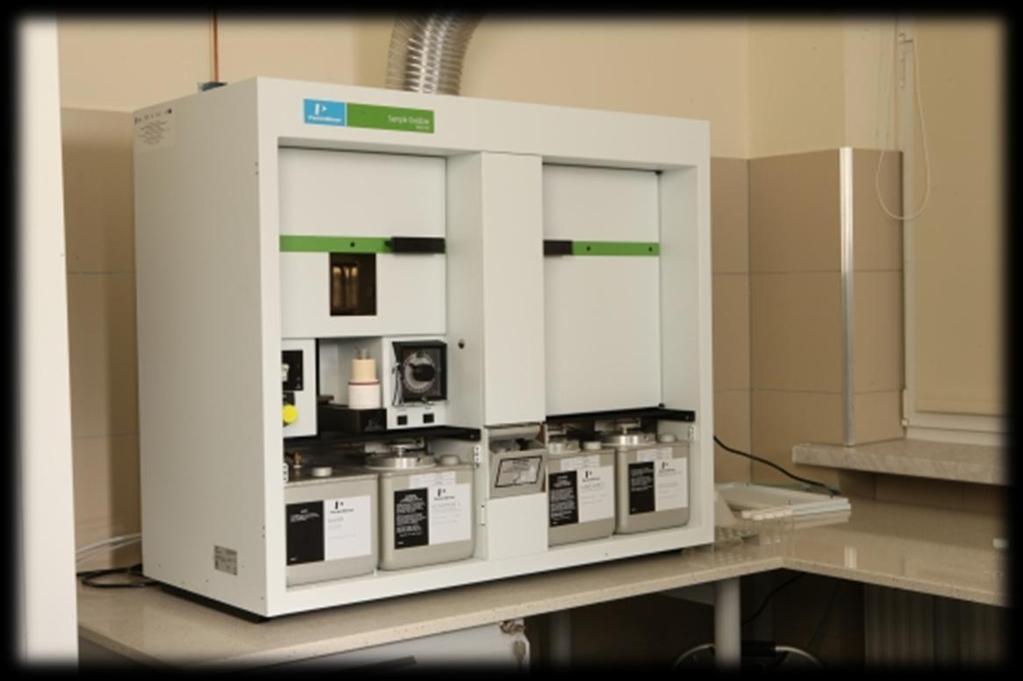

30 Frakcja biomasy: Przygotowanie próbki Spalanie próbki CO 2 Absorpcja 1-metoksypropan-3-amina Mieszanie z ciekłym scyntylatorem

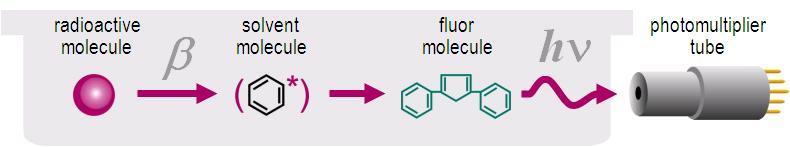

31 Frakcja biomasy: Technika scyntylacyjna LSC

32 Frakcja biomasy: Radiowęgiel? stabilne

33 Frakcja biomasy: 𝐰ę𝐠𝐢𝐞𝐥 𝐛𝐢𝐨𝐠𝐞𝐧𝐧𝐲 (𝐂𝟏𝟒) 𝐅𝐫𝐚𝐤𝐜𝐣𝐚 𝐛𝐢𝐨𝐦𝐚𝐬𝐲 = 𝐰ę𝐠𝐢𝐞𝐥 𝐜𝐚ł𝐤𝐨𝐰𝐢𝐭𝐲 (𝐓𝐂)

34 Kompleksowe badania paliw wtórnych: Korzyści wynikające z outsourcingu laboratoryjnego w połączeniu z pełnym systemem nadzoru nad paliwami Nasz oferta to nie tylko badania, ale szeroki wachlarz rozwiązań dla wytwórców i odbiorców paliw

35 Właściwy nadzór:

36

37

38

39

40

41

42

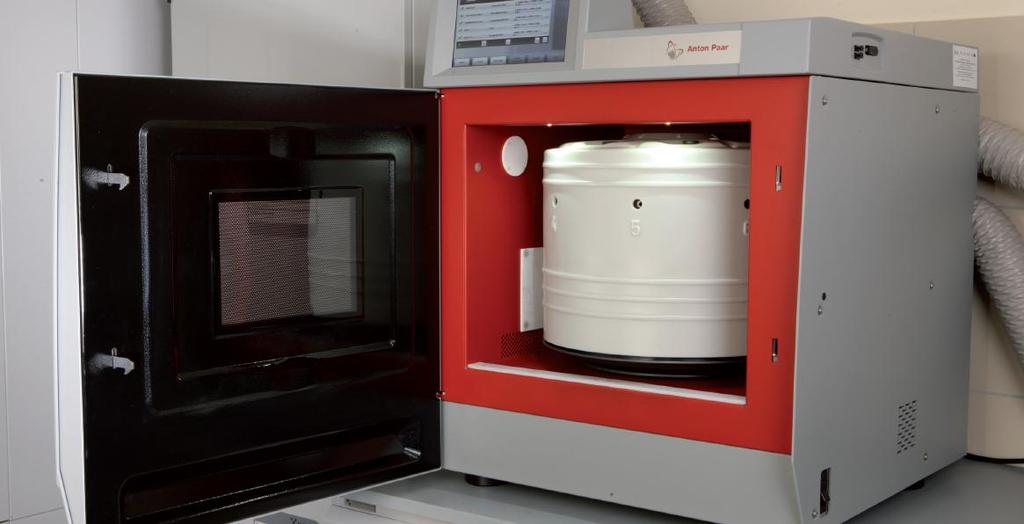

43 Kompleksowe badania SPW:

44 Kompleksowe badania SPW:

45 Kompleksowe badania SPW :

46 Kompleksowe badania SPW:

47 Kompleksowe badania SPW:

48 Kompleksowe badania SPW:

49

50 New:

51 Wskaźnik emisji CO 2 : Kryteria oceny paliw: Zawartość wilgoci Ciepło spalania Zawartość siarki Zawartość azotu Wartość opałowa Zawartość popiołu Zawartość frakcji biomasy selektywne roztwarzanie próbki sortowanie ręczne metoda węgla C14

52 Wskaźnik emisji CO 2 :

53 Wskaźnik emisji CO 2 :

54 Wskaźnik emisji CO 2 :

55 Wskaźnik emisji CO 2 :

56 PRZYKŁADY WSPÓŁPRACA B+R

57 PRZYKŁADY WSPÓŁPRACA B+R miejsce dla ciebie miejsce dla ciebie miejsce dla ciebie

58 Zobacz nas

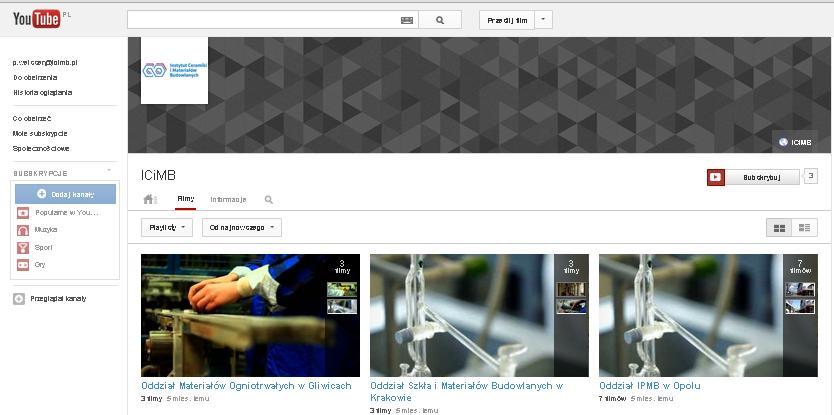

59 Zobacz nas 59

60

61 UDZIAŁ W TARGACH WYNALAZKÓW Tylko w tym roku ICiMB na 8 międzynarodowych wystawach Innowacji i wynalazków (Bruksela, Warszawa, Sewastopol, Moskwa, Paryż, Genewa, Cluj-Napoca, Seul) zdobył 10 złotych, 9 srebrnych i 5 brązowych medali oraz uhonorowany został 7 wyróżnieniami i nagrodami specjalnymi. Za wykorzystanie popiołów lotnych nowej generacji do produkcji autoklawizowanego betonu komórkowego (ABK)" został nagrodzony złotym medalem w wyróżnieniem Dziękujemy za uwagę p.weisser@icimb.pl e.kirejczyk@icimb.pl
