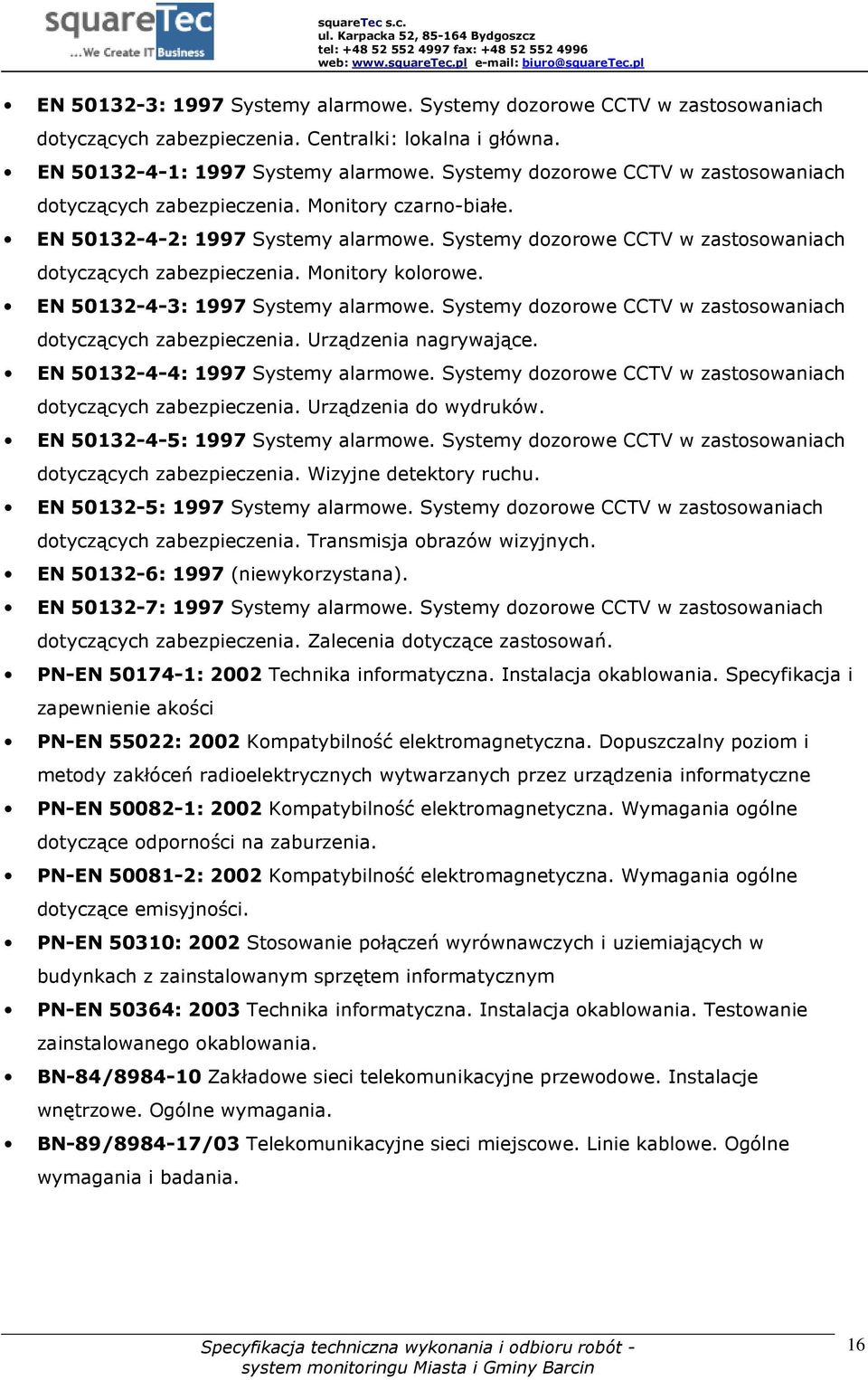

1 EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Centralki: lokalna i główna. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Monitory czarno-białe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Monitory kolorowe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Urządzenia nagrywające. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Urządzenia do wydruków. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Wizyjne detektory ruchu. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Transmisja obrazów wizyjnych. EN : 1997 (niewykorzystana). EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Zalecenia dotyczące zastosowań. PN-EN : 2002 Technika informatyczna. Instalacja okablowania. Specyfikacja i zapewnienie akości PN-EN 55022: 2002 Kompatybilność elektromagnetyczna. Dopuszczalny poziom i metody zakłóceń radioelektrycznych wytwarzanych przez urządzenia informatyczne PN-EN : 2002 Kompatybilność elektromagnetyczna. Wymagania ogólne dotyczące odporności na zaburzenia. PN-EN : 2002 Kompatybilność elektromagnetyczna. Wymagania ogólne dotyczące emisyjności. PN-EN 50310: 2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym PN-EN 50364: 2003 Technika informatyczna. Instalacja okablowania. Testowanie zainstalowanego okablowania. BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. 16

2 8. WYKAZ PRZEPISÓW PRAWNYCH I NORM Prawo budowlane wraz z obowiązującymi rozporządzeniami i zarządzeniami, Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn. 1 grudnia 1998 r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe; Przepisy BHP dotyczące robót budowlanych, Norma na systemy dozorowe CCTV - PN-EN , Wymagania techniczne dotyczące instalacji energetycznych i teletechnicznych: - Ochrony przeciwporażeniowej i przeciwpożarowej PN-IEC ,43,482, PN- 86/E-05003, - Zastosowanego sprzętu i sposobów kablowania PN-IEC ,53,537, - Pomiarów powykonawczych PN-IEC ROZPORZĄDZENIE Ministra Transportu z dnia 3 lipca 2007 r. w sprawie urządzeń radiowych nadawczych lub nadawczo-odbiorczych, które mogą być używane bez pozwolenia radiowego- Dz. U. nr 138 poz Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133) obowiązuje od r. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. PN-E :1998 Elektroenergetyczne linie napowietrzne Projektowanie i budowa Linie prądu przemiennego z przewodami roboczymi gołymi (wycofana bez zastąpienia norma archiwalna) PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Wymagania Systemowe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczącychzabezpieczenia. Kamery telewizji czarno-białej. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Kamery telewizji kolorowej. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Obiektywy. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Urządzenia pomocnicze. 15

3 7.7. OBMIAR ROBÓT Jednostką obmiarową linii kablowej jest 1 m linii ODBIÓR ROBÓT Wykonawca po zakończeniu robót i przedłoży komplet dokumentów: 1. dokumentacja powykonawcza, zawierająca zaktualizowany projekt techniczny z naniesionymi, uzgodnionymi z projektantem zmianami powstałymi w trakcie wykonawstwa, 2. protokoły badań, 3. atesty, 4. instrukcje obsługi w jezyku polskim, 5. karty gwarancyjne. Spełnienie powyższych warunków jest podstawą do rozpoczęcia odbioru robót. Roboty podlegają następującym etapom odbioru: - odbiorowi robót zanikających i ulęgających zakryciu odbiera inspektor robót, - odbiorowi końcowemu komisja wyznaczona przez Zamawiającego w obecności inspektora nadzoru, przedstawiciela inwestora i użytkownika oraz wykonawcy. Wszystkie zarządzone przez komisje roboty poprawkowe lub uzupełniające będą zestawione według wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i uzupełniających wyznaczy komisja PODSTAWA PŁATNOŚCI Podstawą płatności jest pozytywny wynik odbioru komisji odbiorowej, zakończony protokołem technicznego odbioru robót. 14

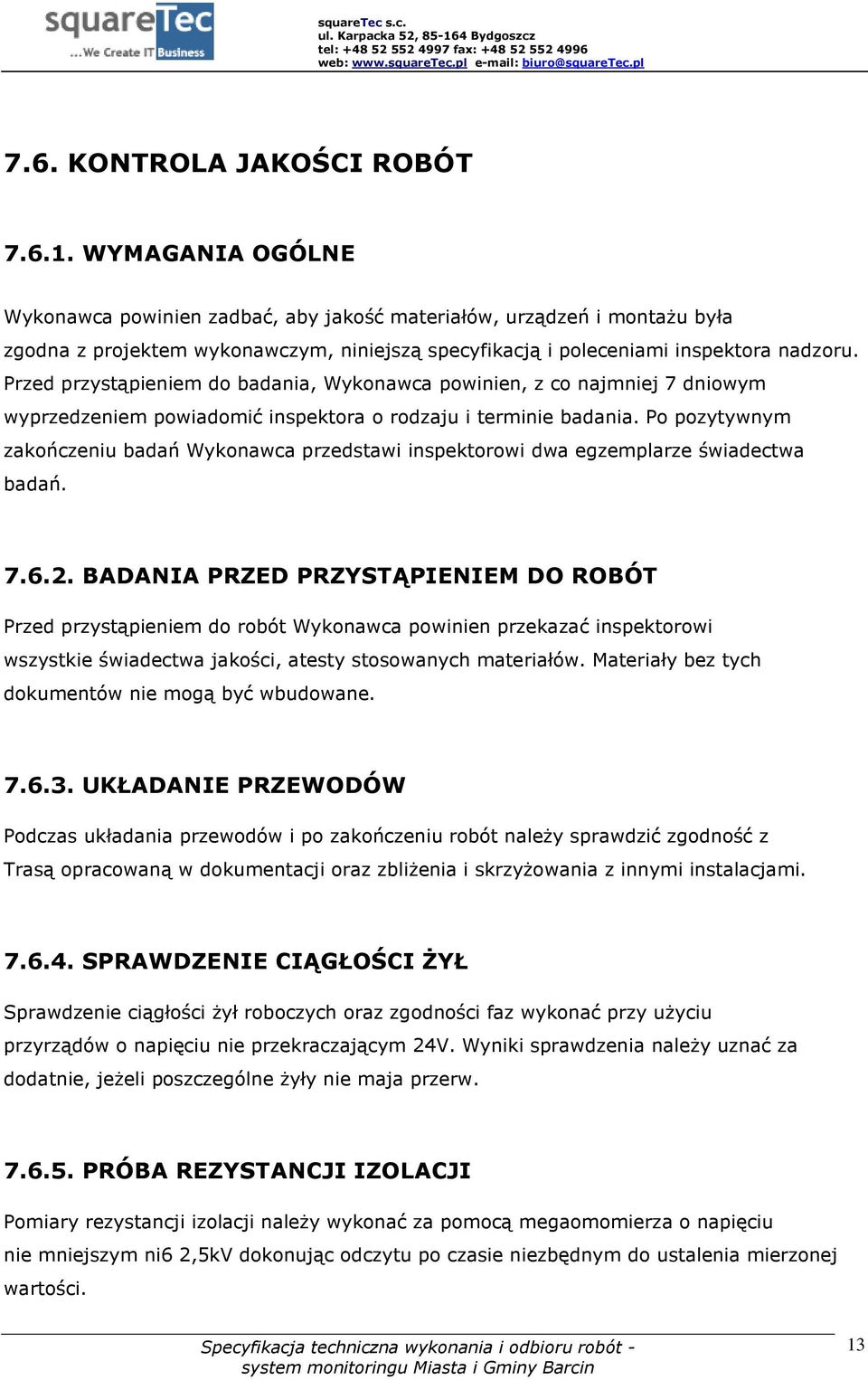

4 7.6. KONTROLA JAKOŚCI ROBÓT WYMAGANIA OGÓLNE Wykonawca powinien zadbać, aby jakość materiałów, urządzeń i montażu była zgodna z projektem wykonawczym, niniejszą specyfikacją i poleceniami inspektora nadzoru. Przed przystąpieniem do badania, Wykonawca powinien, z co najmniej 7 dniowym wyprzedzeniem powiadomić inspektora o rodzaju i terminie badania. Po pozytywnym zakończeniu badań Wykonawca przedstawi inspektorowi dwa egzemplarze świadectwa badań BADANIA PRZED PRZYSTĄPIENIEM DO ROBÓT Przed przystąpieniem do robót Wykonawca powinien przekazać inspektorowi wszystkie świadectwa jakości, atesty stosowanych materiałów. Materiały bez tych dokumentów nie mogą być wbudowane UKŁADANIE PRZEWODÓW Podczas układania przewodów i po zakończeniu robót należy sprawdzić zgodność z Trasą opracowaną w dokumentacji oraz zbliżenia i skrzyżowania z innymi instalacjami SPRAWDZENIE CIĄGŁOŚCI ŻYŁ Sprawdzenie ciągłości żył roboczych oraz zgodności faz wykonać przy użyciu przyrządów o napięciu nie przekraczającym 24V. Wyniki sprawdzenia należy uznać za dodatnie, jeżeli poszczególne żyły nie maja przerw PRÓBA REZYSTANCJI IZOLACJI Pomiary rezystancji izolacji należy wykonać za pomocą megaomomierza o napięciu nie mniejszym ni6 2,5kV dokonując odczytu po czasie niezbędnym do ustalenia mierzonej wartości. 13

5 BADANIA POMONTAŻOWE Po zakończeniu robót przed ich odbiorem wykonawca zobowiązany jest do przeprowadzenia tzw. prób pomontażowych tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych badań i pomiarów i próbnym uruchomieniu systemu alarmowego. Zakres prób pomontażowych należy uzgodnić z użytkownikiem / inwestorem. Wyniki prób pomontażowych powinny być ujęte w szczegółowych protokołach. Stanowią one podstawę odbioru robót oraz podstawę do stwierdzenia przygotowania do podjęcia prac rozruchowych. Zakres podstawowych prób montażowych obejmuje. - sprawdzenie ciągłości przewodów; - poprawność pracy kamer (wyświetlanie, sterowanie), - poprawność wyświetlania obrazów z kamer, - poprawność zapisu i odczytu, - poprawność transmisji bezprzewodowej. Z prób montażowych należy sporządzić protokół i zgłosić gotowość instalacji do odbioru SZKOLENIE OBSŁUGI SYSTEMU Należy przeszkolić osoby przewidziane do obsługi, kontroli lub nadzoru zainstalowanych systemów. Przeszkolenie należy potwierdzić podpisem osób przeszkolonych KOORDYNACJA ROBÓT Koordynacja robót budowlano-montażowych poszczególnych rodzajów powinna byc dokonywana we wszystkich fazach procesu inwestycyjnego, począwszy od projektowania, a skończywszy na rozruchu i przekazaniu do eksploatacji. 12

6 7.4.6 ŁĄCZENIE PRZEWODÓW Łączenie przewodów należy wykonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. Przewody musza być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączyć przewody o przekroju i liczbie, do jakich zacisk ten jest przystosowany. Długość odizolowanej żyły powinna zapewnić prawidłowe przyłączenie INSTALOWANIE POJEDYNCZYCH APARATÓW I ODBIORNIKÓW Aparaty i odbiorniki mocowane indywidualnie a) aparaty i odbiorniki należy mocować zgodnie ze wskazaniami w instrukcji montażowej wytwórcy; b) oprócz w/w wymagań należy przestrzegać następujących warunków: - jeżeli odbiornik lub aparat jest mocowany na konstrukcji, należy ja uprzednio umocować zgodnie z projektem, - odbiornik lub aparat należy umocować śrubami lub wkrętami do kołków rozporowych, - śruby należy umieszczać we wszystkich otworach urządzenia lub aparatu służących do mocowania, - odchylenie odbiornika lub aparatu od pionu lub poziomu nie może przekraczać 5, - w przypadku, gdy instalacja wykonana przewodami kafelkowymi, a aparat lub odbiornik wyposażony jest w dławik, należy uszczelnić przewód jak dla instalacji w wykonaniu szczelnym, - przewody odbiorników stałych nie powinny przenosić naprężeń, Łączniki lub elementy obsługi należy montować na wysokości umożliwiającej: - bezpieczne sterowanie, - bezpieczny dostąp do aparatu, obserwacje oraz obsługę elementów sygnalizujących stan. Przyłączanie zacisków należy wykonać zgodnie ze schematem połączeń i instrukcja montażową wytwórcy. 11

7 TRASOWANIE Trasa instalacji powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami, powinna być przejrzysta, prosta i dostępną dla prawidłowej konserwacji i remontów. Wskazane, aby przebiegała w liniach poziomych zachowując minimalny odstęp 15 cm MONTAŻ KONSTRUKCJI WSPORCZYCH, KANAŁÓW I LISTEW INSTALACYJNYCH Konstrukcje wsporcze, kanały i listwy instalacyjne przewidziane do ułożenia na nich instalacji teletechnicznych, bez względu na rodzaj instalacji, powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i technologiczne, w jakich dana instalacja będzie pracować oraz sam rodzaj instalacji UKŁADANIE PRZEWODÓW Roboty instalacyjne wykonywać zgodnie z dokumentacja projektowa i wymaganiami ST. Kable należy układać zgodnie z PN-E PRZEJŚCIE PRZEZ ŚCIANY I STROPY Wszystkie przejścia instalacji alarmowej poprzez ściany i stropy musza być chronione przed uszkodzeniami. Przejścia wymienione wyżej wykonywać w przepustach rurowych MONTAŻ OSPRZĘTU I SPRZĘTU Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne osadzenie. Montaż wszystkich elementów należy dokonać zgodnie z wytycznymi zawartymi w projekcie wykonawczym oraz dokumentacjach techniczno-ruchowych producentów w/w urządzeń. 10

8 7.2. WYMAGANIA SZCZEGÓŁOWE Typ, rodzaj i ilość materiałów podano w oddzielnym projekcie wykonawczym. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacja projektowa, Specyfikacją Techniczną i obowiązującymi normami i przepisami WYMAGANIA W STOSUNKU DO WYKONAWCY Oferent powinien mieć niezbędną wiedze i doświadczenie, potencjał ekonomiczny i techniczny, a także pracowników zdolnych do wykonania prac określonych w niniejszym posterowaniu i udokumentować posiadanie licencji II stopnia pracownika zabezpieczenia technicznego zgodnie z wymaganiami dla tego typu robót (Ustawa o ochronie osób i mienia (Dz.U. z dn nt 114 poz 740). Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umowa, projektem organizacji robót oraz za jakość zastosowanych materiałów i wykonywanych robót, za zgodność z dokumentacja projektowa, wymaganiami ST oraz poleceniami Inspektora. Wykonawcza jest zobowiązany do przestrzegania obowiązujących przepisów BHP i ppoż WYMAGANIA TECHNICZNE DOTYCZĄCE WYKONANIA INSTALACJI Należy przeprowadzić następujące roboty podstawowe: - trasowanie; - montaż konstrukcji wsporczych, kanałów i listew instalacyjnych, - układanie przewodów, - przejścia przez ściany i stropy, - montaż sprzętu i osprzętu, - łączenie przewodów, - podejście do odbiorników, - przyłączenie odbiorników, - przyłączenie aparatury, - badania pomontażowe. 9

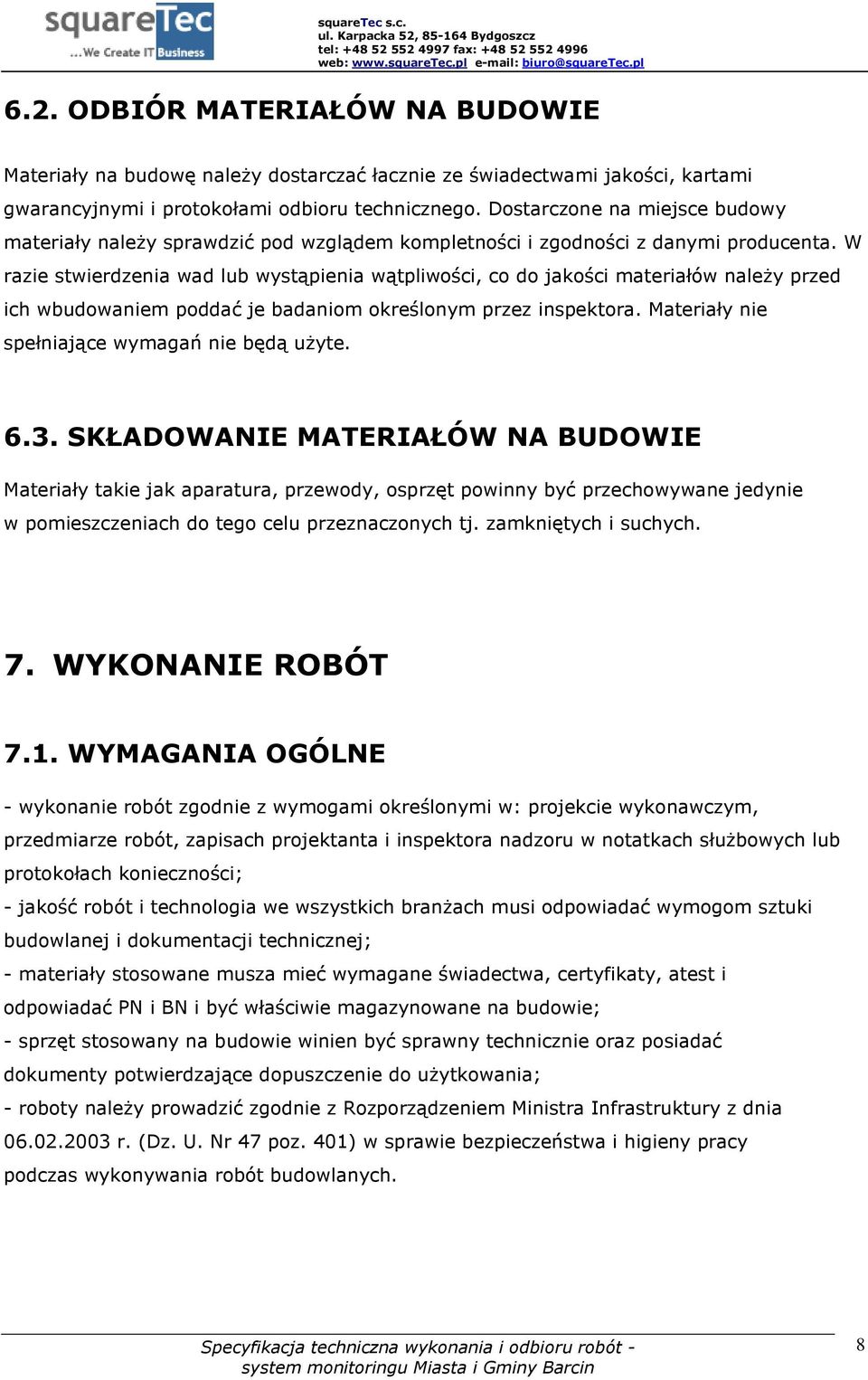

9 6.2. ODBIÓR MATERIAŁÓW NA BUDOWIE Materiały na budowę należy dostarczać łacznie ze świadectwami jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczone na miejsce budowy materiały należy sprawdzić pod wzglądem kompletności i zgodności z danymi producenta. W razie stwierdzenia wad lub wystąpienia wątpliwości, co do jakości materiałów należy przed ich wbudowaniem poddać je badaniom określonym przez inspektora. Materiały nie spełniające wymagań nie będą użyte SKŁADOWANIE MATERIAŁÓW NA BUDOWIE Materiały takie jak aparatura, przewody, osprzęt powinny być przechowywane jedynie w pomieszczeniach do tego celu przeznaczonych tj. zamkniętych i suchych. 7. WYKONANIE ROBÓT 7.1. WYMAGANIA OGÓLNE - wykonanie robót zgodnie z wymogami określonymi w: projekcie wykonawczym, przedmiarze robót, zapisach projektanta i inspektora nadzoru w notatkach służbowych lub protokołach konieczności; - jakość robót i technologia we wszystkich branżach musi odpowiadać wymogom sztuki budowlanej i dokumentacji technicznej; - materiały stosowane musza mieć wymagane świadectwa, certyfikaty, atest i odpowiadać PN i BN i być właściwie magazynowane na budowie; - sprzęt stosowany na budowie winien być sprawny technicznie oraz posiadać dokumenty potwierdzające dopuszczenie do użytkowania; - roboty należy prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 8

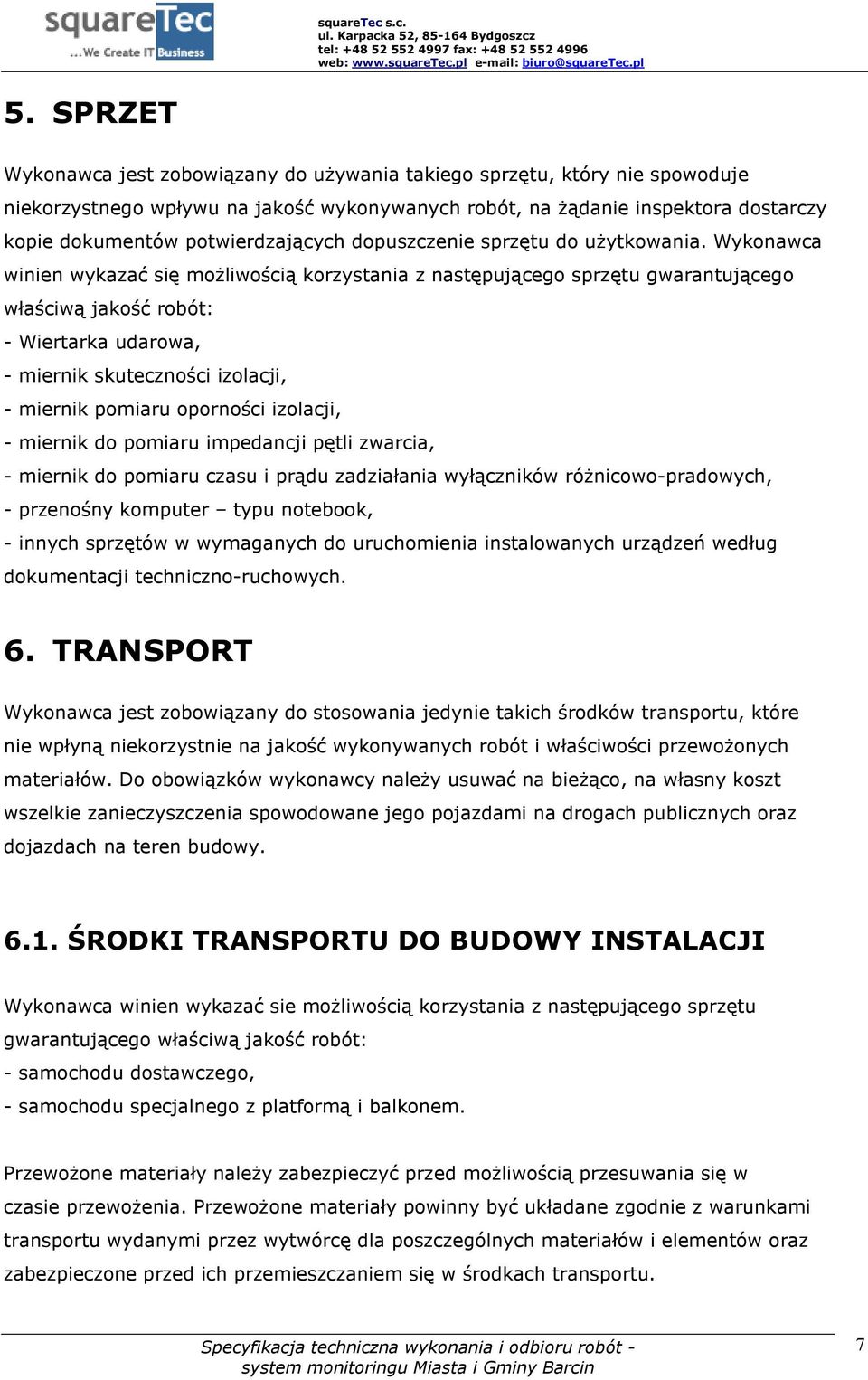

10 5. SPRZET Wykonawca jest zobowiązany do używania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, na żądanie inspektora dostarczy kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania. Wykonawca winien wykazać się możliwością korzystania z następującego sprzętu gwarantującego właściwą jakość robót: - Wiertarka udarowa, - miernik skuteczności izolacji, - miernik pomiaru oporności izolacji, - miernik do pomiaru impedancji pętli zwarcia, - miernik do pomiaru czasu i prądu zadziałania wyłączników różnicowo-pradowych, - przenośny komputer typu notebook, - innych sprzętów w wymaganych do uruchomienia instalowanych urządzeń według dokumentacji techniczno-ruchowych. 6. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Do obowiązków wykonawcy należy usuwać na bieżąco, na własny koszt wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach na teren budowy ŚRODKI TRANSPORTU DO BUDOWY INSTALACJI Wykonawca winien wykazać sie możliwością korzystania z następującego sprzętu gwarantującego właściwą jakość robót: - samochodu dostawczego, - samochodu specjalnego z platformą i balkonem. Przewożone materiały należy zabezpieczyć przed możliwością przesuwania się w czasie przewożenia. Przewożone materiały powinny być układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych materiałów i elementów oraz zabezpieczone przed ich przemieszczaniem się w środkach transportu. 7

11 4. MATERIAŁY 4.1. OGÓLNE WYMAGANIA Ogólne wymagania dotyczące materiałów podano w projekcie wykonawczym, a typy i ilości w zestawieniu materiałów w przedmiarze. Wszystkie zastosowane materiały i urządzenia musza posiadać certyfikaty techniczne, aprobaty, deklaracje zgodności itp. jeżeli jest to dla nich wymagane PRZEWODY Typy przewodów stosować zgodnie z dokumentacja techniczna instalacji. Do wykonania instalacji w budynkach stosować przewody izolowane do układania na stałe. W przypadku instalacji zewnętrznych należy używać kabli żelowanych, wilgocioodpornych oraz światłoodpornych APARATURA Należy zainstalować urządzenia zgodne z projektem wykonawczym ZRÓDŁO UZYSKANIA MATERIAŁÓW Przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczące zamawiania tych materiałów i odpowiednie świadectwa badań. Inspektor może dopuścić tylko te materiały, które posiadają certyfikat na znak bezpieczeństwa CE PRZECHOWYWANIE I SKŁADOWANIE MATERIAŁÓW Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu, gdy będą one potrzebne do robót, były dostępne do kontroli inspektora. 6

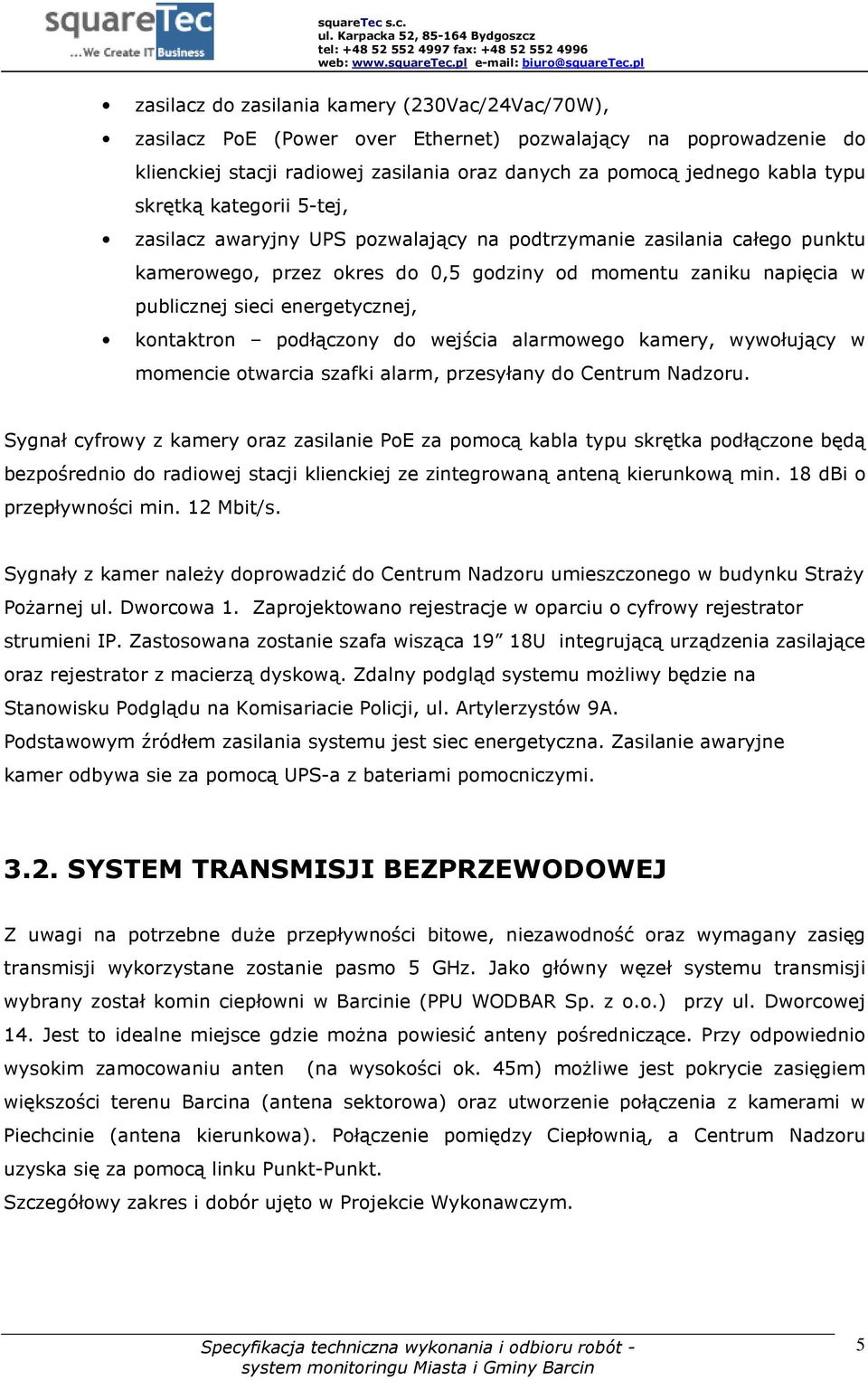

12 zasilacz do zasilania kamery (230Vac/24Vac/70W), zasilacz PoE (Power over Ethernet) pozwalający na poprowadzenie do klienckiej stacji radiowej zasilania oraz danych za pomocą jednego kabla typu skrętką kategorii 5-tej, zasilacz awaryjny UPS pozwalający na podtrzymanie zasilania całego punktu kamerowego, przez okres do 0,5 godziny od momentu zaniku napięcia w publicznej sieci energetycznej, kontaktron podłączony do wejścia alarmowego kamery, wywołujący w momencie otwarcia szafki alarm, przesyłany do Centrum Nadzoru. Sygnał cyfrowy z kamery oraz zasilanie PoE za pomocą kabla typu skrętka podłączone będą bezpośrednio do radiowej stacji klienckiej ze zintegrowaną anteną kierunkową min. 18 dbi o przepływności min. 12 Mbit/s. Sygnały z kamer należy doprowadzić do Centrum Nadzoru umieszczonego w budynku Straży Pożarnej ul. Dworcowa 1. Zaprojektowano rejestracje w oparciu o cyfrowy rejestrator strumieni IP. Zastosowana zostanie szafa wisząca 19 18U integrującą urządzenia zasilające oraz rejestrator z macierzą dyskową. Zdalny podgląd systemu możliwy będzie na Stanowisku Podglądu na Komisariacie Policji, ul. Artylerzystów 9A. Podstawowym źródłem zasilania systemu jest siec energetyczna. Zasilanie awaryjne kamer odbywa sie za pomocą UPS-a z bateriami pomocniczymi SYSTEM TRANSMISJI BEZPRZEWODOWEJ Z uwagi na potrzebne duże przepływności bitowe, niezawodność oraz wymagany zasięg transmisji wykorzystane zostanie pasmo 5 GHz. Jako główny węzeł systemu transmisji wybrany został komin ciepłowni w Barcinie (PPU WODBAR Sp. z o.o.) przy ul. Dworcowej 14. Jest to idealne miejsce gdzie można powiesić anteny pośredniczące. Przy odpowiednio wysokim zamocowaniu anten (na wysokości ok. 45m) możliwe jest pokrycie zasięgiem większości terenu Barcina (antena sektorowa) oraz utworzenie połączenia z kamerami w Piechcinie (antena kierunkowa). Połączenie pomiędzy Ciepłownią, a Centrum Nadzoru uzyska się za pomocą linku Punkt-Punkt. Szczegółowy zakres i dobór ujęto w Projekcie Wykonawczym. 5

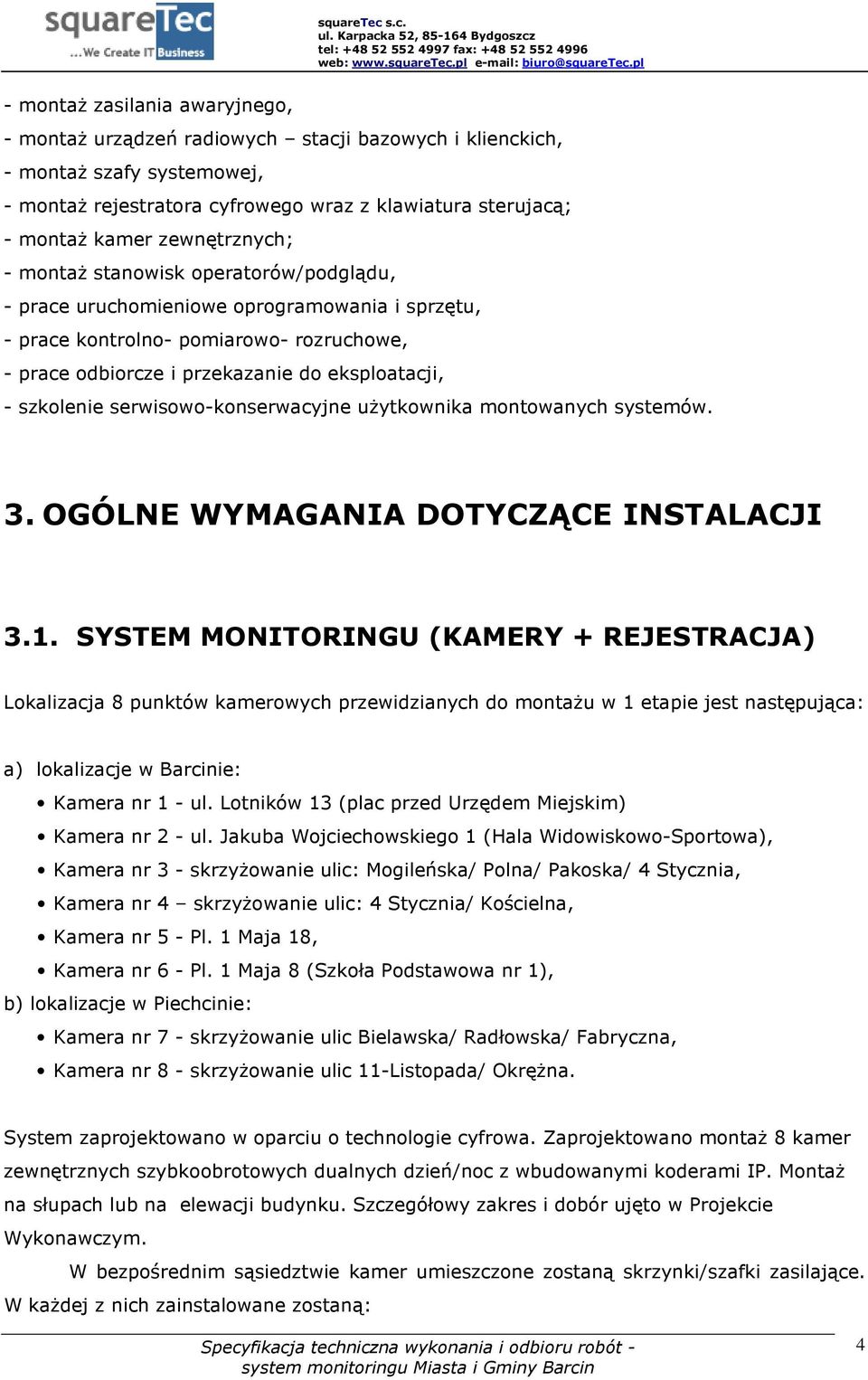

13 - montaż zasilania awaryjnego, - montaż urządzeń radiowych stacji bazowych i klienckich, - montaż szafy systemowej, - montaż rejestratora cyfrowego wraz z klawiatura sterujacą; - montaż kamer zewnętrznych; - montaż stanowisk operatorów/podglądu, - prace uruchomieniowe oprogramowania i sprzętu, - prace kontrolno- pomiarowo- rozruchowe, - prace odbiorcze i przekazanie do eksploatacji, - szkolenie serwisowo-konserwacyjne użytkownika montowanych systemów. 3. OGÓLNE WYMAGANIA DOTYCZĄCE INSTALACJI 3.1. SYSTEM MONITORINGU (KAMERY + REJESTRACJA) Lokalizacja 8 punktów kamerowych przewidzianych do montażu w 1 etapie jest następująca: a) lokalizacje w Barcinie: Kamera nr 1 - ul. Lotników 13 (plac przed Urzędem Miejskim) Kamera nr 2 - ul. Jakuba Wojciechowskiego 1 (Hala Widowiskowo-Sportowa), Kamera nr 3 - skrzyżowanie ulic: Mogileńska/ Polna/ Pakoska/ 4 Stycznia, Kamera nr 4 skrzyżowanie ulic: 4 Stycznia/ Kościelna, Kamera nr 5 - Pl. 1 Maja 18, Kamera nr 6 - Pl. 1 Maja 8 (Szkoła Podstawowa nr 1), b) lokalizacje w Piechcinie: Kamera nr 7 - skrzyżowanie ulic Bielawska/ Radłowska/ Fabryczna, Kamera nr 8 - skrzyżowanie ulic 11-Listopada/ Okrężna. System zaprojektowano w oparciu o technologie cyfrowa. Zaprojektowano montaż 8 kamer zewnętrznych szybkoobrotowych dualnych dzień/noc z wbudowanymi koderami IP. Montaż na słupach lub na elewacji budynku. Szczegółowy zakres i dobór ujęto w Projekcie Wykonawczym. W bezpośrednim sąsiedztwie kamer umieszczone zostaną skrzynki/szafki zasilające. W każdej z nich zainstalowane zostaną: 4

14 2. WSTEP 2.1. PRZEDMIOT SPECYFIKACJI TECHNICZNEJ Przedmiotem specyfikacji technicznej sa wymagania dotyczące wykonania i odbioru robót budowlano instalacyjno- montażowych związanych z budową systemu monitoringu wizyjnego miasta i gminy Barcin ZAKRES RZECZOWY SPECYFIKACJI TECHNICZNEJ Specyfikacja techniczna wykonania i odbioru robót stanowi zbiór wymagań technicznych i organizacyjnych dotyczących procesu realizacji i kontroli jakości robót. Jest podstawą, której spełnienie warunkuje uzyskanie odpowiednich cech eksploatacyjnych systemu. Ustalenia zawarte w niniejszych specyfikacjach obejmują wymagania ogólne dla robót wymienionych w p ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ W zakres prac wchodzą: Roboty instalacyjno-montażowe następujących systemów: - system monitoringu wizyjnego miasta, - rozległa sieć transmisyjna bezprzewodowa IP. Szczegółowy zakres rzeczowy robót: Roboty instalacyjno-montażowe: - przygotowanie podłoża pod rury, listwy elektroinstalacyjne i przewody kabelkowe, - ułożenie rur i listew elektroinstalacyjnych, - wykonanie okablowania ułożenie, wciągniecie przewodów kabelkowych w listwy elektroinstalacyjne, rury, - wykonanie przewieszki kablowej (przyłącza do kamery na słupie), - przygotowanie podłoża pod montaż osprzętu elektrycznego i technicznego, - montaż zasilania, 3

15 1. SPIS TREŚCI 1. SPIS TREŚCI WSTEP PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES RZECZOWY SPECYFIKACJI TECHNICZNEJ ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ OGÓLNE WYMAGANIA DOTYCZĄCE INSTALACJI SYSTEM MONITORINGU (KAMERY + REJESTRACJA) SYSTEM TRANSMISJI BEZPRZEWODOWEJ MATERIAŁY OGÓLNE WYMAGANIA PRZEWODY APARATURA ZRÓDŁO UZYSKANIA MATERIAŁÓW PRZECHOWYWANIE I SKŁADOWANIE MATERIAŁÓW SPRZET TRANSPORT ŚRODKI TRANSPORTU DO BUDOWY INSTALACJI ODBIÓR MATERIAŁÓW NA BUDOWIE SKŁADOWANIE MATERIAŁÓW NA BUDOWIE WYKONANIE ROBÓT WYMAGANIA OGÓLNE WYMAGANIA SZCZEGÓŁOWE WYMAGANIA W STOSUNKU DO WYKONAWCY WYMAGANIA TECHNICZNE DOTYCZĄCE WYKONANIA INSTALACJI Trasowanie Montaż konstrukcji wsporczych, kanałów i listew instalacyjnych Układanie przewodów Przejście przez ściany i stropy Montaż osprzętu i sprzętu Łączenie przewodów Instalowanie pojedynczych aparatów i odbiorników Badania pomontażowe Szkolenie obsługi systemu KOORDYNACJA ROBÓT KONTROLA JAKOŚCI ROBÓT Wymagania ogólne Badania przed przystąpieniem do robót Układanie przewodów Sprawdzenie ciągłości żył Próba rezystancji izolacji OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI WYKAZ PRZEPISÓW PRAWNYCH I NORM

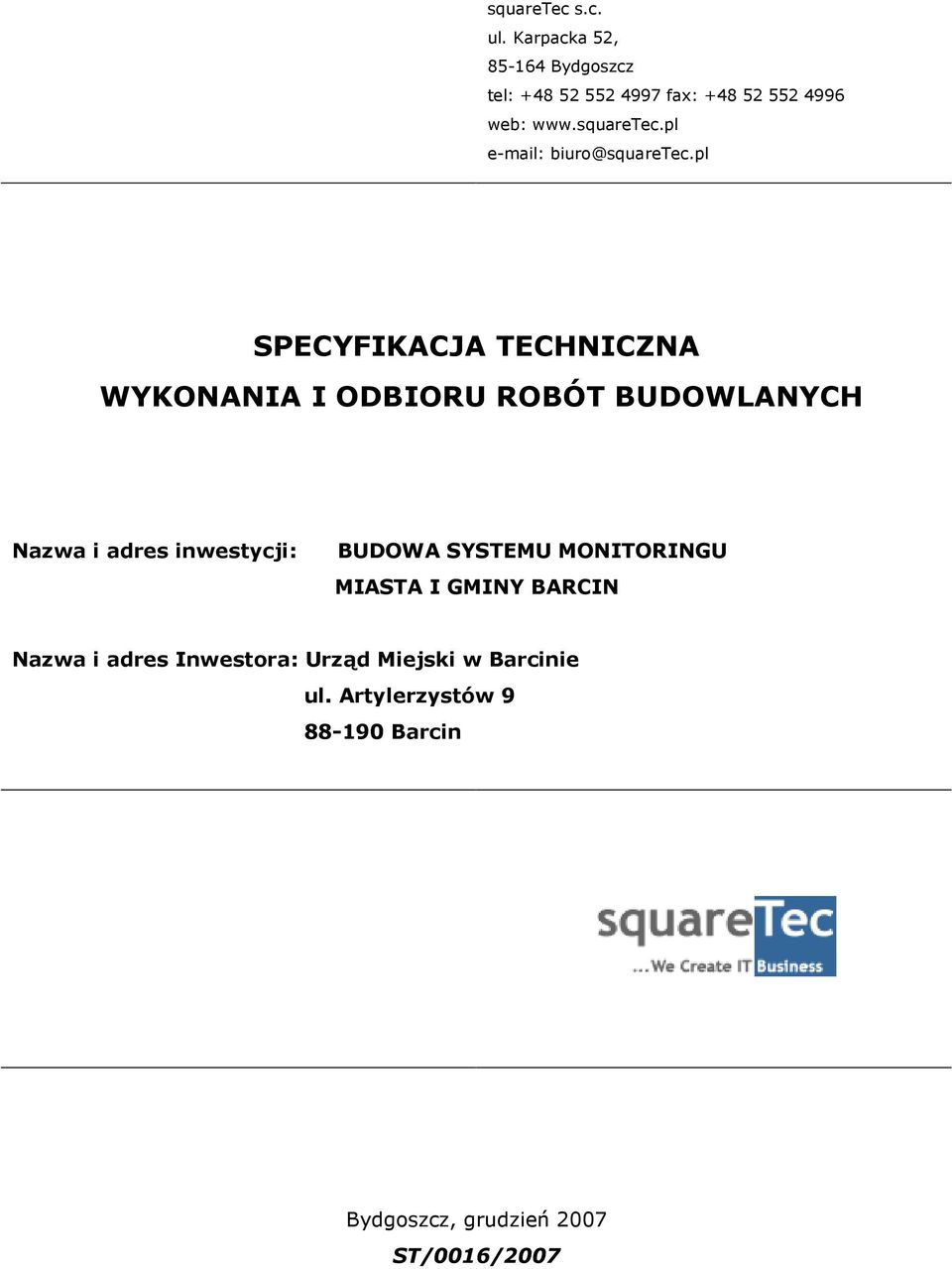

16 ul. Karpacka 52, Bydgoszcz web: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nazwa i adres inwestycji: BUDOWA SYSTEMU MONITORINGU MIASTA I GMINY BARCIN Nazwa i adres Inwestora: Urząd Miejski w Barcinie ul. Artylerzystów Barcin Bydgoszcz, grudzień 2007 ST/0016/2007
