1 SIW 6 TU SIW 8TU SIW 11TU Instrukcja montażu i użytkowania Polski Wysokowydajna pompa ciepła typu solanka/woda ze zintegrowanym zbiornikiem ciepłej wody użytkowej Nr zamówienia: FD 9206
2
3 SIW6TU - SIW11TU Spis treści 1 Należy niezwłocznie zapoznać się z tekstem... PL Ważne wskazówki...pl Użycie zgodne z przeznaczeniem...pl Ustawowe przepisy i wytyczne...pl Energooszczędne użytkowanie pompy ciepła...pl-2 2 Zastosowanie pompy ciepła... PL Zakres zastosowania...pl Sposób działania...pl-3 3 Urządzenie podstawowe... PL Informacje ogólne...pl Moduł hydrauliczny solanka/woda...pl Moduł pompy ciepła...pl-4 4 Akcesoria... PL Rozdzielacz solanki...pl Presostat solanki...pl Zdalne sterowanie...pl System zarządzania budynkiem...pl Smart-RTC...PL-5 5 Transport... PL Informacje ogólne...pl Demontaż blach obudowy...pl Demontaż modułu pompy ciepła...pl-7 6 Instalacja... PL Wskazówki ogólne...pl Emisja dźwięku...pl-8 7 Montaż... PL Informacje ogólne...pl Przyłącze od strony ogrzewania...pl Przyłącze od strony dolnego źródła...pl Przyłącze ciepłej wody użytkowej...pl Czujnik temperatury...pl Przyłącze elektryczne...pl-10 8 Uruchomienie... PL Informacje ogólne...pl Przygotowanie...PL Postępowanie podczas uruchamiania...pl-11 9 Konserwacja/czyszczenie... PL Konserwacja...PL Czyszczenie od strony grzewczej...pl Czyszczenie strony dolnego źródła...pl Usterki/diagnostyka... PL Wyłączenie z eksploatacji / utylizacja... PL Informacje o urządzeniu... PL A-I Rys. wymiarowy... A-II Wykresy... A-III Schematy obwodowe modułu hydraulicznego... A-VII Schematy obwodowe modułu pompy ciepła...a-xiv Schemat układu hydraulicznego...a-xviii Deklaracja zgodności...a-xxi Polski FD 9206 PL-1
4 SIW 6TU - SIW 11TU Polski 1 Należy niezwłocznie zapoznać się z tekstem 1.1 Ważne wskazówki Pompa ciepła powinna być użytkowana i serwisowana zgodnie z przepisami obowiązującymi w kraju, w którym użytkownik z niej korzysta. W zależności od zastosowanej ilości czynnika chłodniczego wykwalifikowany personel powinien w regularnych odstępach czasu sprawdzać i protokołować szczelność pompy ciepła. W przypadku zewnętrznego sterowania pompą ciepła bądź pompami obiegowymi należy zaplanować dodatkowy przełącznik przepływu, zapobiegający załączaniu się sprężarki w przypadku braku strumienia objętościowego. Moduł pompy ciepła, zarówno zamontowany, jak i zdemontowany, można pochylić do maks. 45 (w każdym kierunku). Przed uruchomieniem należy usunąć zabezpieczenie transportowe. Przepłukanie instalacji grzewczej przed podłączeniem pompy ciepła. Maksymalne ciśnienie kontrolne po stronie ogrzewania i solanki wynosi 6,0 barów. Wartość ta nie może być wyższa. Solanka musi zawierać co najmniej 25% środka chroniącego przed mrozem i korozją na bazie glikolu monoetylenowego lub propylenowego i należy ją zmieszać przed napełnieniem. W obiegu dolnego źródła użytkownik powinien zaplanować odpowiedni separator powietrza (separator mikropęcherzyków powietrza). Należy uwzględnić prawoskrętny kierunek wirowania pola elektrycznego: W przypadku nieprawidłowego okablowania rozruch pompy ciepła jest niemożliwy. Odpowiednie ostrzeżenie zostanie wyświetlone na panelu sterownika pompy ciepła (dopasować okablowanie). Uruchomienie pompy ciepła musi przebiegać zgodnie z instrukcją montażu i użytkowania sterownika pompy ciepła. Aby chronić parownik przed zanieczyszczeniem, na wejściu dolnego źródła pompy ciepła należy zamontować załączony filtr zanieczyszczeń. Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i wyspecjalizowany serwis posprzedażowy. Przed otwarciem urządzenia należy odłączyć wszystkie obwody elektryczne od zasilania. 1.2 Użycie zgodne z przeznaczeniem To urządzenie jest dopuszczone tylko do użycia przewidzianego przez producenta. Inne lub wykraczające poza ten zakres użycie jest uznawane za niezgodne z przeznaczeniem. Do tego zalicza się także przestrzeganie dołączonej dokumentacji projektowej. Zabronione są wszelkie zmiany lub modyfikacje urządzenia. 1.3 Ustawowe przepisy i wytyczne Zgodnie z artykułem 1, rozdział 2 k) dyrektywy WE 2006/42/EC (dyrektywa maszynowa) ta pompa ciepła jest przeznaczona do użytku domowego i dlatego podlega wymogom dyrektywy WE 2006/95/EC (dyrektywa niskiego napięcia). Może być używana również przez nieprofesjonalistów do ogrzewania sklepów, biur i innych podobnych pomieszczeń zakładowych, do ogrzewania zakładów rolniczych, hoteli, pensjonatów i tym podobnych oraz innych pomieszczeń mieszkalnych. Pompa ciepła odpowiada wszystkim istotnym przepisom DIN/ VDE i dyrektywom WE. Można je znaleźć w załączniku deklaracji zgodności CE. Przyłącze elektryczne pompy ciepła musi być wykonane zgodnie z obowiązującymi normami VDE, EN i IEC. Ponadto należy przestrzegać warunków przyłączania, określonych przez dostawcę. Pompę ciepła należy podłączyć do instalacji grzewczej i systemu dolnego źródła zgodnie z odnośnymi przepisami. Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej albo bez odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez kompetentną osobę odpowiedzialną za ich bezpieczeństwo. Należy przypilnować dzieci, aby nie bawiły się urządzeniem. Pompa ciepła powinna być użytkowana i serwisowana zgodnie z przepisami obowiązującymi w kraju, w którym użytkownik z niej korzysta. W zależności od zastosowanej ilości czynnika chłodniczego wykwalifikowany personel powinien w regularnych odstępach czasu sprawdzać i protokołować szczelność pompy ciepła. 1.4 Energooszczędne użytkowanie pompy ciepła Wykorzystując pompę ciepła, przyczyniają się Państwo do ochrony środowiska. Dokładne rozplanowanie instalacji grzewczej i dolnego źródła jest bardzo ważne dla efektywnej pracy. Należy przy tym zwrócić szczególną uwagę na możliwie niską temperaturę zasilania wody. Dlatego wszystkie podłączone odbiorniki energii powinny być przystosowane do pracy w niskiej temperaturze zasilania. Temperatura wody grzewczej, wyższa o 1 K, zwiększa zużycie energii o około 2,5%. Energooszczędną pracę zapewnia ogrzewanie niskotemperaturowe o temperaturze zasilania pomiędzy 30 C a 50 C. Temperatura ciepłej wody użytkowej podczas pracy pompy ciepła nie może przekraczać 45 C. Pozwoli to na znaczną oszczędność energii. PL FD
5 SIW6TU - SIW11TU 2 Zastosowanie pompy ciepła 2.1 Zakres zastosowania 3 Urządzenie podstawowe 3.1 Informacje ogólne Wysokowydajna kompaktowa pompa ciepła typu solanka/woda ze zintegrowanym zbiornikiem ciepłej wody użytkowej jest przeznaczona wyłącznie do podgrzewania wody grzewczej oraz użytkowej. Może być ona wykorzystana w już istniejących lub też nowo powstających instalacjach grzewczych. Solanka służy jako nośnik ciepła w systemie dolnego źródła. Dolnym źródłem mogą być sondy i kolektory gruntowe lub inne podobne instalacje. 2.2 Sposób działania W gruncie gromadzone jest ciepło pochodzące od słońca, wiatru i deszczu. To ciepło jest pobierane w kolektorach ziemnych, sondach ziemnych lub temu podobnych przez solankę w niskiej temperaturze. Następnie pompa obiegowa pompuje ogrzaną solankę do parownika pompy ciepła. Tam ciepło jest oddawane do czynnika chłodniczego w układzie chłodniczym. Solanka zostaje przy tym ponownie schłodzona, dzięki czemu możliwe jest ponowne pobranie energii cieplnej w obiegu solanki. Czynnik chłodniczy jest zasysany przez sprężarkę napędzaną elektrycznie, a następnie zostaje sprężony i ogrzany podczas tłoczenia. Nie dochodzi przy tym do strat elektrycznej mocy napędowej, doprowadzonej w tym procesie, ponieważ w dużym stopniu jest ona przekazywana czynnikowi chłodniczemu. Następnie czynnik chłodniczy dociera do skraplacza i przekazuje tutaj swoją energię cieplną wodzie grzewczej. W zależności od punktu znamionowego pracy woda grzewcza ogrzewa się do temp. 62 C. Urządzenie podstawowe składa się z gotowej do podłączenia pompy ciepła do instalacji wewnętrznej o budowie kompaktowej ze zintegrowanym zbiornikiem ciepłej wody użytkowej. W rozdzielni ze sterownikiem pompy ciepła zamontowane są wszystkie komponenty wymagane do pracy pompy ciepła. Do pompy dołączone są czujnik temperatury zewnętrznej wraz z materiałem mocującym oraz filtr zanieczyszczeń. Doprowadzenie napięcia zasilającego i sterującego powinien wykonać użytkownik. System dolnego źródła z rozdzielaczem solanki powinien zostać wykonany przez użytkownika. 1 2 Polski 3 1) Moduł hydrauliczny solanka/woda 2) Płyta rozdzielcza ze sterownikiem pompy ciepła 3) Moduł pompy ciepła FD 9206 PL-3
6 SIW 6TU - SIW 11TU Polski 3.2 Moduł hydrauliczny solanka/ woda Moduł hydrauliczny solanka/woda zawiera wszystkie komponenty niezbędne do przyłączenia pompy ciepła do obiegu ogrzewania i solanki Moduł pompy ciepła Obieg chłodniczy jest hermetycznie zamknięty i zawiera fluoryzowany czynnik chłodniczy R410A o wartości GWP 1975, zarejestrowany w protokole z Kioto. Czynnik ten jest bezfreonowy, niepalny i nie oddziałuje ujemnie na strefę ozonową. W rozdzielni modułu pompy ciepła znajdują się wszystkie elementy wymagane do eksploatacji obiegu chłodniczego ) Sprężarka 12) Skraplacz 13) Parownik 14) COP Booster 15) Filtr osuszacz 16) Zawór rozprężny 17) Rozdzielnia modułu pompy ciepła 7 1) Odpowietrzenie 2) Manometr grzania 3) Manometr solanki 4) Zbiornik ciepłej wody użytkowej 5) Zawór przełączający grzanie / ciepła woda użytkowa 6) Zawór przelewowy 7) Ogrzewanie rurowe 8) Pompa obiegowa ogrzewania 9) Pompa obiegowa solanki 10) Opróżnianie zbiornika 9 4 Akcesoria 4.1 Rozdzielacz solanki Rozdzielacz solanki łączy poszczególne pętle kolektora lub sondy w jeden przewód główny, który jest podłączony do pompy ciepła. Zintegrowane zawory kulkowe można blokować pojedynczo, np. w celu odpowietrzenia lub opróżnienia obiegów solanki. Rys. 4.1: Budowa rozdzielacza lub kolektora solanki Rury kolektora bądź sondy należy wprowadzić do rozdzielacza od spodu kolankiem, bez naprężeń montażowych, aby skompensować rozszerzalność liniową latem bądź zimą (pęknięcia naprężeniowe). PL FD

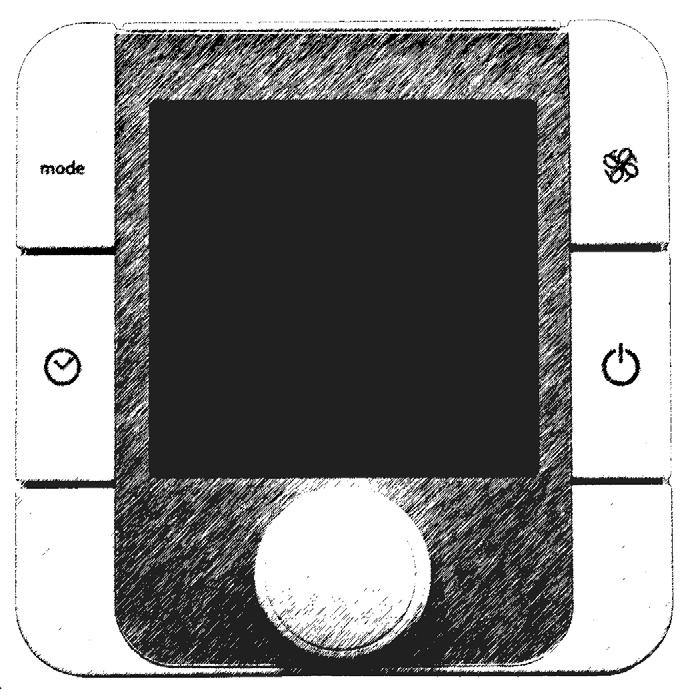

7 SIW6TU - SIW11TU 4.2 Presostat solanki 4.5 Smart-RTC Jeżeli jest to wymagane przepisami, należy w następujący sposób podłączyć presostat solanki do głównego przewodu dolnego źródła (pakiet akcesoriów solankowych). Smart-RTC to regulator temperatury pomieszczenia, wyposażony w wyświetlacz, służący zarówno do wskazywania aktualnej temperatury pomieszczenia, jak również do ustawiania żądanej temperatury pomieszczenia. Dostępny jest w wersji natynkowej (RT Econ A) lub podtynkowej (RT Econ U). W obu wersjach zintegrowane są już czujniki do rejestrowania temperatury pomieszczenia. Podczas instalacji i obsługi należy przestrzegać zaleceń uzupełniającej instrukcji montażu urządzenia Smart-RTC. Polski 4.3 Zdalne sterowanie Wygodnym uzupełnieniem jest dostępna w ramach akcesoriów specjalnych stacja zdalnego sterowania. Sterowanie stacją i jej menu są identyczne jak w sterowniku pompy ciepła. Przyłączenie odbywa się przez sześciożyłowy kabel telefoniczny (akcesoria specjalne) z wtykami modularnymi. WSKAZÓWKA W przypadku regulatorów ogrzewania ze zdejmowanym panelem sterującym może on być bezpośrednio używany jako stacja zdalnego sterowania. 4.4 System zarządzania budynkiem Poprzez uzupełnienie danego rozszerzenia sterownik pompy ciepła może zostać podłączony do sieci systemu zarządzania budynkiem. W celu precyzyjnego podłączenia i parametryzacji interfejsu należy uwzględnić uzupełniającą instrukcję montażu rozszerzenia. W przypadku sterownika pompy ciepła możliwe są następujące połączenia: 5 Transport 5.1 Informacje ogólne Do transportu na płaskich powierzchniach służy wózek podnośny. Jeżeli pompa ciepła musi być transportowana na nierównych powierzchniach lub po schodach można użyć pasów nośnych. Można je przeciągnąć pod paletą. max. 45 Modbus; EIB, KNX; Ethernet. W przypadku zewnętrznego sterowania pompą ciepła bądź pompami obiegowymi należy zaplanować dodatkowy przełącznik przepływu, zapobiegający załączaniu się sprężarki w przypadku braku strumienia objętościowego. max. 45 Moduł pompy ciepła, zarówno zamontowany, jak i zdemontowany, można pochylić do maks. 45 (w każdym kierunku) FD 9206 PL-5
8 SIW 6TU - SIW 11TU 5.2 Demontaż blach obudowy Aby dostać się do wnętrza urządzenia, możliwe jest zdjęcie wszystkich blach fasadowych. Polski Rys. 5.1:Otwieranie przedniej blachy od dołu Rys. 5.3: Otwieranie blach bocznych 2. 2x 1. Rys. 5.2: Otwieranie przedniej blachy od góry PL FD
9 SIW6TU - SIW11TU 5.3 Demontaż modułu pompy ciepła Wyjęcie modułu umożliwia łatwy transport pompy ciepła w pozycji leżącej i oddzielny transport modułu pompy ciepła. Polski x 4x 1. 2x Po przetransportowaniu należy usunąć zabezpieczenie transportowe po obu stronach modułu pompy ciepła. max. 45 max. 45 Moduł pompy ciepła, zarówno zamontowany, jak i zdemontowany, można pochylić do maks. 45 (w każdym kierunku). Przed uruchomieniem należy usunąć zabezpieczenie transportowe FD 9206 PL-7
10 SIW 6TU - SIW 11TU 6 Instalacja 7 Montaż Polski 6.1 Wskazówki ogólne Kompaktową pompę ciepła typu solanka/woda należy zainstalować w suchym pomieszczeniu nie narażonym na działanie mrozu, na równej, gładkiej i poziomej powierzchni. Aby zapewnić również jak najlepszą izolację akustyczną, rama urządzenia powinna szczelnie przylegać do podłoża. Podłoże powinno posiadać wystarczający udźwig, aby sprostać masie pompy ciepła oraz ilości ciepłej wody użytkowej. Jeśli stosuje się nóżki regulacyjne, pompę należy ustawić poziomo. W takim przypadku podany poziom hałasu może zwiększyć się nawet o 3 db (A), co może wymagać montażu dodatkowej izolacji akustycznej. Pompa ciepła powinna być tak zainstalowana, aby można było bez problemu przeprowadzać prace serwisowe. Gwarantuje to zachowanie około 1 m odstępu z przodu i ewentualnie po bokach pompy ciepła. Jeśli zapewniony jest dostęp do pompy z przodu (np. montaż w niszy itp.), w razie potrzeby kontaktu z serwisem posprzedażowym można wyjąć moduł pompy ciepła (patrz rozdział 5). 7.1 Informacje ogólne Przy pompie ciepła należy wykonać następujące przyłącza: Zasilanie/powrót solanki (system dolnego źródła) Zasilanie/powrót grzania Wyjście ciepłej wody użytkowej Wejście zimnej wody użytkowej Zasilanie elektryczne Czujnik temperatury 7.2 Przyłącze od strony ogrzewania Przepłukanie instalacji grzewczej przed podłączeniem pompy ciepła. Przed podłączeniem pompy ciepła od strony wody grzewczej, instalację grzewczą należy przepłukać w celu usunięcia ewentualnych zanieczyszczeń, resztek materiałów uszczelniających itp. Nagromadzenie zanieczyszczeń w skraplaczu może doprowadzić do całkowitego zniszczenia pompy ciepła. Po wykonaniu instalacji od strony grzewczej instalację grzewczą należy napełnić, odpowietrzyć i sprawdzić pod względem ewentualnych nieszczelności. Maksymalne ciśnienie kontrolne po stronie ogrzewania i solanki wynosi 6,0 barów. Wartość ta nie może być wyższa. W pomieszczeniu instalacji o żadnej porze roku nie może występować mróz ani temperatura powyżej 35 C. 6.2 Emisja dźwięku Dzięki skutecznej izolacji akustycznej pompa ciepła pracuje bardzo cicho. Przenoszenie drgań na fundament wzgl. na system grzewczy jest w dużej mierze ograniczone dzięki zastosowaniu wewnętrznych sposobów rozdzielania. Podczas napełniania systemu należy przestrzegać następujących zasad: woda surowa do napełniania i uzupełniania musi posiadać jakość wody pitnej (bezbarwna, klarowna, bez osadów) woda do napełniania i uzupełniania musi być przefiltrowana (wielkość porów maks. 5 µm). Nie można całkowicie zapobiec osadzaniu się kamienia w instalacjach grzewczych ciepłej wody użytkowej, ale w instalacjach o temperaturze zasilania, niższej niż 60 C, jest ono tak małe, że można je pominąć. W przypadku średnio- i wysokotemperaturowych pomp ciepła można także osiągnąć temperaturę przekraczającą 60 C. Dlatego w przypadku wody do napełniania i uzupełniania należy przestrzegać następujących wartości orientacyjnych według VDI 2035, arkusz 1: Całkowita moc grzewcza w [kw] Całkowita ilość alkaliów w gruncie w mol/m względnie mmol/l Całkowita twardość w dh do 200 2,0 11,2 od 200 do 600 1,5 8,4 > 600 < 0,02 < 0,11 PL FD
11 SIW6TU - SIW11TU Minimalny przepływ wody grzewczej W każdym stanie pracy instalacji grzewczej należy zagwarantować minimalny przepływ wody grzewczej pompy ciepła. Można to zapewnić, stosując stale otwarty obieg grzewczy np. w pomieszczeniu referencyjnym z regulatorem temperatury pomieszczenia (dostępny wśród akcesoriów specjalnych). (patrz schemat układu Rys. 5.1 na str. XVIII) WSKAZÓWKA Niezastosowanie się do tych zaleceń może spowodować usterki w urządzeniu. 7.4 Przyłącze ciepłej wody użytkowej Informacje ogólne Instalację i uruchomienie musi przeprowadzić odpowiednio zatwierdzona firma specjalistyczna. Przy tym należy sprawdzić działanie i szczelność całej instalacji wraz z częściami montowanymi przez producenta. Zgodnie z EN zbiornik ze stali szlachetnej jest przystosowany do przechowywania zwykłej wody pitnej. Należy zachować maksymalną zawartość chlorków w wodzie pitnej. Polski Wraz z gotowością do pracy sterownika pompy ciepła i pomp obiegowych ogrzewania aktywna jest także funkcja ochrony antyzamrożeniowej sterownika. W przypadku wyłączenia pompy ciepła z eksploatacji lub braku prądu instalacja musi zostać opróżniona. W przypadku tych instalacji pomp ciepła, w których nie można rozpoznać braku prądu (domek letniskowy), obieg grzewczy powinien posiadać odpowiednią ochronę antyzamrożeniową. Objętość wody grzewczej powinna być sprawdzona przez instalatora. Na powrocie należy we własnym zakresie zamontować naczynie wzbiorcze (według DIN4751, część 1). Tabela w katalogu producenta ułatwia dobór przepływów wody grzewczej w instalacji. 7.3 Przyłącze od strony dolnego źródła Podczas podłączania należy postępować w następujący sposób: Podłączyć instalację zasilania i powrotu solanki pompy ciepła. Należy przy tym przestrzegać schematu układu hydraulicznego. Objęty zakresem dostawy filtr zanieczyszczeń musi być zamontowany przez użytkownika na wejściu solanki pompy ciepła. Solankę należy przygotować przed napełnianiem instalacji. Stężenie solanki musi wynosić minimum 25%. Zapewnia to ochronę przed mrozem do -14 C. Wolno używać tylko środków przeciw zamarzaniu na bazie glikolu monoetylenowego lub propylenowego. System dolnego źródła należy odpowietrzyć i sprawdzić pod kątem szczelności. Solanka musi zawierać co najmniej 25% środka chroniącego przed mrozem i korozją na bazie glikolu monoetylenowego lub propylenowego i należy ją zmieszać przed napełnieniem. W obiegu dolnego źródła użytkownik powinien zaplanować odpowiedni separator powietrza (separator mikropęcherzyków powietrza). Temperatura ciepłej wody użytkowej w C 20 < < 50 Przyłącze należy wykonać zgodnie z DIN 1988 i DIN 4753, część 1. Należy przy tym przestrzegać przepisów obowiązujących w danym kraju. W układzie ciepłej wody użytkownik może użyć następujących materiałów: miedź stal szlachetna mosiądz tworzywo sztuczne W zależności od zastosowanych materiałów w układzie ciepłej wody użytkowej (instalacja w gestii klienta), niezgodność materiałów może doprowadzić do szkód korozyjnych. Należy to uwzględnić szczególnie w przypadku użycia materiałów ocynkowanych i zawierających aluminium. Jeżeli podczas eksploatacji istnieje niebezpieczeństwo zanieczyszczenia wody, to należy ewentualnie zaplanować użycie odpowiedniego filtra. Nie wolno przekroczyć podanego na tabliczce znamionowej nadciśnienia roboczego. W razie potrzeby wymagany jest montaż reduktora ciśnienia. WSKAZÓWKA W celu wyrównania wahań ciśnienia bądź uderzeń wody w sieci zimnej wody użytkowej oraz aby uniknąć niepotrzebnych strat wody, należy zamontować zamknięte naczynie wzbiorcze z armaturą przepływową Uruchomienie Zawartość chlorków w mg/l Przed pierwszym uruchomieniem należy sprawdzić, czy dopływ wody jest otwarty i czy zbiornik jest pełny. W miejscu montażu należy wyposażyć zbiornik ciepłej wody użytkowej w zbadany pod kątem użycia jako element konstrukcji, sprężynowy membranowy zawór bezpieczeństwa. Pomiędzy zbiornikiem a zaworem bezpieczeństwa nie wolno montować blokad. Należy regularnie sprawdzać prawidłowe działanie zaworów. Raz do roku zaleca się zlecanie konserwowania instalacji specjalistycznej firmie FD 9206 PL-9
12 SIW 6TU - SIW 11TU Polski 7.5 Czujnik temperatury Następujące czujniki temperatury są już wbudowane względnie muszą zostać dodatkowo zamontowane: Temperatury zewnętrznej (R1) dostarczony Temperatury powrotu obiegu grzewczego (R2) zainstalowany Temperatury powrotu obiegu pierwotnego (R24) zainstalowany Temperatury zasilania obiegu grzewczego (R9) zainstalowany Temperatury zasilania obiegu pierwotnego (R6) zainstalowany Temperatury ciepłej wody użytkowej (R3) zainstalowany Charakterystyki czujników Temperatura w C Montaż czujnika temperatury zewnętrznej Czujnik temperatury musi być tak umieszczony, aby rejestrować wszelkiego rodzaju wpływy atmosferyczne i nie fałszować wartości pomiaru. Na zewnętrznej ścianie ogrzewanego pomieszczenia i w miarę możliwości po stronie północnej lub północnozachodniej. Nie montować w położeniu osłoniętym (np. w niszy muru lub pod balkonem). Nie instalować w pobliżu okien, drzwi, otworów wentylacyjnych, oświetlenia zewnętrznego lub pomp ciepła. Nigdy nie wystawiać na bezpośrednie działanie promieni słonecznych. Przewód czujnika: Długość: maks. 40 m, przekrój żył: min. 0,75 mm, średnica zewnętrzna kabla: 4 8 mm. NTC-2 w k 14,6 11,4 8,9 7,1 5,6 4,5 3,7 NTC-10 w k 67,7 53,4 42,3 33,9 27,3 22,1 18, ,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1 Czujniki temperatury do podłączenia do sterownika pompy ciepła muszą odpowiadać charakterystyce czujników, przedstawionej na Rys. 7.1 na str. 10. Jedyny wyjątek stanowi czujnik temperatury zewnętrznej, należący do zakresu dostawy pompy ciepła (patrz Rys. 7.2 na str. 10). Rys. 7.1: Charakterystyka czujnika NTC Przyłącze elektryczne Informacje ogólne Wszelkie prace związane z przyłączem powinny być przeprowadzane wyłącznie przez wykwalifikowanych elektryków lub specjalistów od wykonywanych czynności, przestrzegających instrukcji montażu i użytkowania, obowiązujących w danym kraju przepisów dotyczących instalacji, np. VDE 0100 technicznych warunków przyłączeniowych przedsiębiorstw energetycznych i operatorów sieci zasilających (np. TAB) oraz warunków lokalnych. Aby zapewnić działanie funkcji ochrony antyzamrożeniowej, sterownik pompy ciepła musi być ciągle pod napięciem, a pompa ciepła musi mieć zapewniony przepływ. Zakłócenia na stykach przełącznych przekaźników wyjściowych są wyeliminowane. Dlatego też, zależnie od oporu wewnętrznego instrumentu pomiarowego, także przy otwartych stykach mierzone jest napięcie, które jest jednak dużo niższe niż napięcie sieciowe. Zaciski regulatora od N1-J1 do N1-J11; N1-J19; N1-J20; N1-J23; N1-J24 oraz listwa zaciskowa X3 są podłączone do niskiego napięcia. Jeżeli z powodu błędu w wykonaniu okablowania do tych zacisków zostanie przyłożone napięcie sieciowe, to sterownik pompy ciepła ulegnie zniszczeniu. Rys. 7.2: Charakterystyka czujnika NTC-2 według DIN czujnik temperatury zewnętrznej PL FD
13 SIW6TU - SIW11TU Prace związane z przyłączem elektrycznym 1) 5-żyłowy elektryczny przewód zasilający sekcję mocy pompy ciepła zostaje poprowadzony od licznika prądu elektrycznego pompy ciepła poprzez stycznik blokady przedsiębiorstwa energetycznego (jeśli wymagany) do pompy ciepła. Podłączyć przewód mocy w rozdzielni pompy ciepła poprzez zaciski X1: L1/L2/L3/N/PE. W zasilaniu pompy ciepła należy zaplanować wielobiegunowe wyłączenie z odstępem styków min. 3 mm (np. stycznik blokady przedsiębiorstwa energetycznego, stycznik mocy), jak też wielobiegunowy bezpiecznik samoczynny, do wspólnego wyłączenia wszystkich przewodów zewnętrznych (prąd wyzwalający i charakterystyka według informacji o urządzeniu). Należy uwzględnić prawoskrętny kierunek wirowania pola elektrycznego: W przypadku nieprawidłowego okablowania rozruch pompy ciepła jest niemożliwy. Odpowiednie ostrzeżenie zostanie wyświetlone na panelu sterownika pompy ciepła (dopasować okablowanie). 2) Trójżyłowy przewód zasilający sterownika pompy ciepła (regulator ogrzewania N1) jest prowadzony do pompy ciepła. Podłączenie przewodu sterowniczego w rozdzielni pompy ciepła poprzez zaciski X2: L/N/PE. Pobór mocy pompy ciepła można odczytać z informacji o urządzeniu lub z tabliczki znamionowej. Kabel zasilający (L/N/PE ~230 V, 50 Hz) sterownika pompy ciepła musi znajdować się ciągle pod napięciem i dlatego musi być podłączony przed stycznikiem blokady przedsiębiorstwa energetycznego względnie do sieci domowej, ponieważ w przeciwnym razie podczas blokady przedsiębiorstwa energetycznego są wyłączone ważne funkcje ochronne. 3) Stycznik blokady przedsiębiorstwa energetycznego (K22) z 3 głównymi stykami (1/3/5 // 2/4/6) i jednym stykiem pomocniczym (styk zwierny 13/14) musi być udostępniony przez użytkownika i dobrany odpowiednio do mocy pompy ciepła. Styk zwierny stycznika blokady przedsiębiorstwa energetycznego (13/14) jest połączony od listwy zaciskowej X3/G do zacisku X3/A1. ZACHOWAJ OSTROŻNOŚĆ! Niskie napięcie! Stycznik jest wbudowany do rozdzielni elektrycznej. Przewody mocy wbudowanego ogrzewania rurowego należy zaplanować i zabezpieczyć zgodnie z obowiązującymi normami i przepisami. 4) Wszystkie zainstalowane przewody elektryczne muszą być wykonane jako trwałe i odporne okablowanie. 5) Czujnik zewnętrzny (R1) jest podłączony do zacisków X3/ GND oraz X3/R1. 8 Uruchomienie 8.1 Informacje ogólne Aby zapewnić prawidłowe uruchomienie, powinno ono zostać przeprowadzone przez fabrycznie autoryzowany serwis posprzedażowy. W przypadku spełnienia określonych warunków możliwe jest przedłużenie gwarancji produktu (por. świadczenia gwarancyjne). 8.2 Przygotowanie Przed uruchomieniem powinny zostać sprawdzone następujące punkty: Wszystkie przyłącza pompy ciepła muszą zostać zamontowane tak, jak opisano w rozdziale 7. System dolnego źródła i obieg grzewczy muszą być napełnione i sprawdzone. Filtr zanieczyszczeń i odpowietrznik muszą być zamontowane na wejściu solanki pompy ciepła. W układzie solanki i układzie grzewczym muszą być otwarte wszystkie zawory, które mogłyby niekorzystnie wpłynąć na prawidłowy przepływ. Należy dobrać parametry sterownika pompy ciepła odpowiednio do posiadanej hydrauliki zgodnie z jego instrukcją użytkowania. 8.3 Postępowanie podczas uruchamiania Uruchomienie pompy ciepła odbywa się za pomocą sterownika pompy ciepła. Uruchomienie pompy ciepła musi przebiegać zgodnie z instrukcją montażu i użytkowania sterownika pompy ciepła. Ustawienia zaworu przelewowego muszą być dostosowane do instalacji grzewczej. Nieprawidłowe ustawienia mogą prowadzić do prezentowania fałszywych danych, co spowoduje podwyższenie zużycia energii. Aby odpowiednio ustawić zawór przelewowy, zaleca się postępować zgodnie z poniższym: Zamknąć wszystkie obiegi grzewcze, które także podczas pracy w zależności od użycia mogą pozostać zamknięte, aby pod względem przepływu wody powstał jak najbardziej niekorzystny stan pracy. Z reguły są to obwody grzewcze pomieszczeń leżących po stronie południowej i zachodniej. Przynajmniej jeden obieg grzewczy musi pozostać otwarty (np. łazienka). Polski FD 9206 PL-11
14 SIW 6TU - SIW 11TU Polski Zawór przelewowy należy na tyle otworzyć, aby przy aktualnej temperaturze dolnego źródła otrzymać podaną w poniższej tabeli maksymalną różnicę temperatur między zasilaniem a powrotem ogrzewania. Różnica temperatur powinna być mierzona w miarę możliwości jak najbliżej pompy ciepła. W przypadku instalacji monoenergetycznych grzałka musi być wyłączona podczas pierwszego uruchomienia. Temperatura dolnego źródła od do 9 Konserwacja/czyszczenie 9.1 Konserwacja Maks. różnica temperatur między zasilaniem a powrotem ogrzewania -5 C 0 C 10 K 1 C 5 C 11 K 6 C 9 C 12 K 10 C 14 C 13 K 15 C 20 C 14 K 21 C 25 C 15 K Aby zapobiec zakłóceniom w eksploatacji, spowodowanym gromadzeniem się zanieczyszczeń w wymiennikach ciepła, należy zadbać o to, aby do systemu dolnego źródła i do instalacji grzewczej nie dostawały się żadne zanieczyszczenia. W przypadku, gdyby jednak doszło do zakłóceń w pracy, spowodowanych zanieczyszczeniami, instalacja musi zostać oczyszczona w następujący sposób. 9.2 Czyszczenie od strony grzewczej Tlen znajdujący się w obiegu wody grzewczej może doprowadzić do powstawania rdzy, szczególnie w przypadku zastosowania komponentów stalowych. Rdza może przedostać się do systemu grzewczego poprzez zawory, pompy obiegowe lub rury z tworzywa sztucznego. Dlatego trzeba zwrócić szczególną uwagę na szczelność dyfuzyjną instalacji przy rurach ogrzewania podłogowego. WSKAZÓWKA Aby zapobiec odkładaniu się osadów (np. rdzy) w skraplaczu pompy ciepła, zaleca się zastosowanie odpowiedniego systemu zabezpieczenia antykorozyjnego. Zalecamy wyposażenie instalacji grzewczych otwartych dyfuzyjnie w system elektrofizycznej ochrony antykorozyjnej (np. urządzenie ELYSATOR). Także pozostałości smarów i środków uszczelniających mogą zanieczyścić wodę grzewczą. Jeżeli jej zabrudzenie jest tak silne, że obniża ono sprawność skraplacza w pompie ciepła, to urządzenie musi zostać oczyszczone przez instalatora. Według dzisiejszego stanu wiedzy proponujemy czyszczenie 5- proc. kwasem fosforowym lub też, w przypadku gdy urządzenie wymaga częstszego mycia, 5-proc. kwasem mrówkowym. W obu przypadkach płyn do czyszczenia powinien mieć temperaturę pomieszczenia. Wymiennik ciepła zaleca się płukać przeciwnie do kierunku normalnego przepływu. Aby zapobiec przedostawaniu się preparatu czyszczącego do obiegu instalacji grzewczej, zalecamy podłączyć urządzenie do płukania bezpośrednio na zasilaniu i powrocie skraplacza. Aby zapobiec uszkodzeniu systemu przez ewentualnie pozostałe resztki preparatów czyszczących, wskazane jest dokładne przepłukanie go odpowiednimi środkami neutralizującymi. Ważne jest ostrożne stosowanie kwasów i przestrzeganie przepisów ustalonych przez branżowe towarzystwa ubezpieczeniowe. W razie wątpliwości co do użycia danego preparatu czyszczącego należy skontaktować się z producentem! 9.3 Czyszczenie strony dolnego źródła Aby chronić parownik przed zanieczyszczeniem, na wejściu dolnego źródła pompy ciepła należy zamontować załączony filtr zanieczyszczeń. Sito filtracyjne filtra zanieczyszczeń należy wyczyścić następnego dnia po uruchomieniu. Dalsze kontrole należy ustalić w zależności od zanieczyszczenia. Gdy nie można stwierdzić żadnych zanieczyszczeń, to aby zmniejszyć spadki ciśnienia, można wymontować sito filtra zanieczyszczeń. 10 Usterki/diagnostyka Pompa ta jest produktem wysokiej jakości i dlatego powinna pracować bez zakłóceń. W przypadku wystąpienia jakiejkolwiek usterki zostanie to pokazane na wyświetlaczu sterownika pompy ciepła. Więcej informacji na ten temat znajdą Państwo na stronie Usterki i diagnostyka w instrukcji obsługi sterownika pompy ciepła. Jeżeli usterki te nie mogą zostać zlikwidowane samodzielnie, wówczas należy powiadomić odpowiedni serwis posprzedażowy. Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i wyspecjalizowany serwis posprzedażowy. Przed otwarciem urządzenia należy odłączyć wszystkie obwody elektryczne od zasilania. 11 Wyłączenie z eksploatacji / utylizacja Zanim pompa zostanie wymontowana, należy ją odłączyć od zasilania i zabezpieczyć na wszystkich wejściach i wyjściach. Demontaż pompy ciepła musi zostać przeprowadzony przez specjalistów. Należy przy tym przestrzegać istotnych pod względem ochrony środowiska naturalnego wymogów w zakresie odzysku, użycia wtórnego oraz utylizacji materiałów eksploatacyjnych i części konstrukcyjnych zgodnie z aktualnymi normami. Należy także zwrócić szczególną uwagę na fachową utylizację oleju i czynnika chłodniczego. PL FD
15 SIW6TU - SIW11TU 12 Informacje o urządzeniu 1 Typ i kod zamówieniowy SIW 6TU SIW 8TU SIW 11TU 2 Konstrukcja Dolne źródło Solanka Solanka Solanka 2.1 Model Kompakt. Kompakt. Kompakt. 2.2 Regulator WPM EconPlus Zintegrow. WPM EconPlus Zintegrow. WPM EconPlus Zintegrow. Polski 2.3 Licznik energii cieplnej Zintegrow. Zintegrow. Zintegrow. 2.4 Miejsce instalacji Wewnątrz Wewnątrz Wewnątrz 2.5 Poziomy mocy Limity pracy 3.1 Zasilanie wody grzewczej C od 20 do 62 ± 2 od 20 do 62 ± 2 od 20 do 62 ± Solanka (dolne źródło) C od -5 do 25 od -5 do 25 od -5 do Środek przeciw zamarzaniu Glikol monoetylenowy Glikol monoetylenowy Glikol monoetylenowy 3.4 Minimalne stężenie solanki (temperatura zamarzania: -13 C) 25% 25% 25% 4 Przepływ/dźwięk 4.1 Natężenie przepływu wody grzewczej przy wewnętrznej różnicy ciśnień wg m 3 /h / Pa 1,05 / ,4 / ,9 / Minimalnie m 3 /h / Pa 0,55 / ,7 / ,9 / Przepływ solanki przy wewnętrznej różnicy ciśnień (dolne źródło)m/h / Pa 1,45 / ,9 / ,6 / Poziom mocy akustycznej według EN db (A) Poziom ciśnienia akustycznego w odległości 1 m 1 db (A) Kompresja swobodna pompy obiegowej ogrzewania Pa Kompresja swobodna pompy solanki Pa Wymiary, przyłącza i masa 5.1 Wymiary urządzenia 2 wys. x szer. x głęb. w mm 2000 x 590 x x 590 x x 590 x Masa jednostki(-ek) transportowej(-ych) łącznie z opakowaniem/zawartością kg 210 / / / Przyłącza urządzenia do ogrzewania cal G 1" A G 1" A G 1" A 5.4 Przyłącza urządzenia do dolnego źródła cal G 1" A G 1" A G 1" A 5.5 Czynnik chłodniczy; masa całkowita typ/kg R410A / 2,5 R410A / 2,9 R410A / 3,3 5.6 Smar; masa całkowita typ/litr Olej poliestrowy (POE) / 0,7 Olej poliestrowy (POE) / 1,2 Olej poliestrowy (POE) / 1,2 5.7 Objętość wody grzewczej w urządzeniu litry 2,8 2,8 3,4 5.8 Objętość nośnika ciepła w urządzeniu litry 3,0 3,6 4,5 6 Przyłącze elektryczne 6.1 Napięcie zasilania / zabezpieczenie (wspólne zasilanie pompy ciepła i 2. GC) 3~/N/PE 400 V (50 Hz) / C16A 3~/N/PE 400 V (50 Hz) / C16A 3~/N/PE 400 V (50 Hz) / C20A 6.2 Zabezpieczenie przy oddzielnym zasilaniu: pompa ciepła / 2. GC C10A / B10A C10A / B10A C10A / B10A 6.3 Napięcie sterujące / zabezpieczenie 1~/N/PE 230 V (50 Hz) / C13A 1~/N/PE 230 V (50 Hz) / C13A 1~/N/PE 230 V (50 Hz) / C13A 6.4 Stopień ochrony według EN IP 21 IP 21 IP Prąd rozruchu z rozrusznikiem łagodnego startu A 28 (bez rozrusznika łagodnego startu) Znamionowy pobór mocy B0 / W35 / maks. pobór 3 kw 1,30 / 2,6 1,67 / 3,2 2,22 / 4,3 6.7 Prąd znamionowy B0 / W35 / cos A / -- 2,35 / 0,8 3,01 / 0,8 4,01 / 0,8 6.8 Pobór mocy zabezpieczenia sprężarki (na każdą sprężarkę)w Pobór mocy pompy obiegowej ogrzewania W maks. 70 maks. 70 maks Pobór mocy pompy solanki W maks. 70 maks. 70 maks Elektryczne ogrzewanie rurowe (2. generator ciepła) kw 2,4 wzgl ,4 wzgl ,4 wzgl FD 9206 PL-13
16 SIW 6TU - SIW 11TU 7 Spełnia europejskie przepisy bezpieczeństwa 8 Pozostałe cechy modelu patrz deklaracja zgodności CE patrz deklaracja zgodności CE patrz deklaracja zgodności CE 8.1 Woda w urządzeniu zabezpieczona przed zamarznięciem 5 Tak Tak Tak Polski 8.2 Maks. nadciśnienie robocze (dolne źródło / zrzut ciepła) bar 3,0 3,0 3,0 9 Zbiornik ciepłej wody użytkowej Materiał zgodny z EN EN EN Poj. użyteczna litry Powierzchnia wymiennika ciepła m 2 2,2 2,2 2,2 9.3 Strata ciepła przy temperaturze zbiornika na poziomie 50 C 0,86 0,86 0,86 temperaturze pomieszczenia na poziomie 20 C kw/h (24 h) 9.4 Ilość pobrana (bez podgrzewu) 6 litry Moc grzania / współczynnik wydajności 3 EN EN EN przy B-5 / W45 kw / --- 5,0 / 3,1 6,5 / 3,1 9,1 / 3,2 przy B0 / W55 kw / --- 5,5 / 2,8 7,2 / 2,8 10,0 / 2,8 przy B0 / W45 kw / --- 5,8 / 3,6 7,5 / 3,6 10,4 / 3,6 przy B0 / W35 kw / --- 6,1 / 4,6 8,1 / 4,7 10,9 / 4,8 1. Podany poziom ciśnienia akustycznego odpowiada odgłosom eksploatacji pompy ciepła w trybie grzania przy temperaturze zasilania na poziomie 35 C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca instalacji mierzone wartości mogą się różnić nawet o 16 db (A). 2. Prosimy pamiętać, że potrzebne będzie dodatkowe miejsce na przyłączenie rur oraz do obsługi i konserwacji. 3. Dane te charakteryzują wielkość i wydajność instalacji według EN Pod względem ekonomicznym i energetycznym należy uwzględnić także punkt biwalentny i regulację. Wartości te można uzyskać wyłącznie z czystymi nośnikami ciepła. Wskazówki dotyczące konserwacji, uruchomienia i eksploatacji można znaleźć w odpowiednich częściach instrukcji montażu i użytkowania. Np. A7/W35 oznacza tutaj: temperatura dolnego źródła 7 C i temperatura zasilania wody grzewczej 35 C. 4. Stan w momencie dostawy 6 kw. 5. Pompa obiegowa ogrzewania i sterownik pompy ciepła muszą być zawsze gotowe do pracy. 6. Temperatura poboru wody zmieszanej: 38 C i temperatura w zbiorniku: 45 C. PL FD
17 SIW6TU - SIW11TU 1 Rys. wymiarowy... A-II 2 Wykresy... A-III 2.1 Charakterystyki SIW 6TU...A-III 2.2 Charakterystyki SIW 8TU...A-IV 2.3 Charakterystyki SIW 11TU...A-V 2.4 Wykres limitów pracy...a-vi 3 Schematy obwodowe modułu hydraulicznego... A-VII 3.1 Sterowanie...A-VII 3.2 Sterowanie...A-VIII 3.3 Obciążenie...A-IX 3.4 Schemat połączeń...a-x 3.5 Schemat połączeń...a-xi 3.6 Legenda...A-XII 4 Schematy obwodowe modułu pompy ciepła...a-xiv 4.1 Sterowanie... A-XIV 4.2 Obciążenie... A-XV 4.3 Schemat połączeń... A-XVI 4.4 Legenda... A-XVII 5 Schemat układu hydraulicznego...a-xviii 5.1 Schemat połączeń obiegu grzewczego z ogrzewaniem podłogowym oraz regulatorem temperatury pomieszczenia za pomocą Smart-RTC, przygotowanie ciepłej wody użytkowej... A-XVIII 5.2 Schemat połączeń obiegu grzewczego z szeregowym zbiornikiem buforowym i przygotowaniem ciepłej wody użytkowej... A-XIX 5.3 Legenda... A-XX 6 Deklaracja zgodności...a-xxi FD 9206 A-I
18 SIW 6TU - SIW 11TU 1 1 Rys. wymiarowy A-II FD
19 2.1 SIW6TU - SIW11TU 2 Wykresy 2.1 Charakterystyki SIW 6TU FD 9206 A-III
20 SIW 6TU - SIW 11TU Charakterystyki SIW 8TU A-IV FD
21 2.3 SIW6TU - SIW11TU 2.3 Charakterystyki SIW 11TU FD 9206 A-V
22 SIW 6TU - SIW 11TU Wykres limitów pracy Temperatura wody grzewczej [ C] A-VI FD
23 3.1 SIW6TU - SIW11TU 3 Schematy obwodowe modułu hydraulicznego 3.1 Sterowanie FD 9206 A-VII
24 SIW 6TU - SIW 11TU Sterowanie A-VIII FD
25 3.3 SIW6TU - SIW11TU 3.3 Obciążenie FD 9206 A-IX
26 SIW 6TU - SIW 11TU Schemat połączeń A-X FD
27 3.5 SIW6TU - SIW11TU 3.5 Schemat połączeń FD 9206 A-XI
28 SIW 6TU - SIW 11TU Legenda A1 A2 A7.1/2 A11 A - R2 Mostek blokady przedsiębiorstwa energetycznego: musi zostać założony, gdy nie ma stycznika blokującego przedsiębiorstwa energetycznego (styk otwarty = blokada przedsiębiorstwa energetycznego). Mostek blokady: musi zostać usunięty, gdy wejście jest używane (wejście otwarte = pompa ciepła zablokowana) Mostek E10.1: po usunięciu jednego mostka moc zmniejsza się zawsze o 2 kw Mostek modułu solarnego: w przypadku zastosowania modułu solarnego mostek należy zdemontować i połączyć moduł z zaciskami. Mostek czujnika powrotu: - musi zostać przeniesiony, gdy zastosowany jest podwójny rozdzielacz bezciśnieniowy i Zawór zwrotny obiegu grzewczego. Nowe zaciski: X3 / 1 oraz X3 / 2 B2* Presostat niskiego ciśnienia w obiegu pierwotnym B3* Termostat ciepłej wody użytkowej B4 Termostat wody w basenie B5* Termostat E10 E9* Grzałka zanurzeniowa do ciepłej wody użytkowej E10* 2. Generator ciepła 2,4 lub 6 kw F2 Bezpiecznik mocy do zacisków wtykowych J12; J13 i J21 5x20 / 4,0 AT F3 Bezpiecznik mocy do zacisków wtykowych od J15 do J18 i J22, 5x20 / 4,0 AT F10,1* Przełącznik przepływu obiegu pierwotnego F10.2* Przełącznik przepływu obiegu wtórnego F15 Zabezpieczenie silnika M11 F17 Ogranicznik temperatury bezpieczeństwa E10.1 F26 Zabezpieczenie silnika M16 H5* Lampka zdalnej sygnalizacji awarii J1 Zasilanie elektryczne N1 J2 3 Wejścia analogowe J4 Wyjścia analogowe J5 Wejścia cyfrowe J6 Wyjścia analogowe J7 8 Wejścia cyfrowe J9 Wolny J10 Panel sterujący J11 Wolny J12 J V AC wyjścia do wysterowania komponentów systemu J19 Wejścia cyfrowe J20 Wyjścia analogowe; wejścia analogowe; wejścia cyfrowe J21 J22 Wyjścia cyfrowe J23 Podłączenie magistrali do modułów J24 Zasilanie elektryczne komponentów K1 Stycznik M1 K20* Stycznik E10.1 K21* Stycznik E9 K22* Stycznik blokujący przedsiębiorstwa energetycznego K23* Przekaźnik pomocniczy wejścia blokady K31.1* Zapotrzebowanie na cyrkulację ciepłej wody użytkowej M1 Sprężarka M11 Pompa obiegu pierwotnego M13* Pompa obiegowa ogrzewania M15* Pompa obiegowa ogrzewania 2. obiegu grzewczego M16 Dodatkowa pompa obiegowa M21* Mieszacz obiegu głównego lub 3. obiegu grzewczego M22* Mieszacz 2. obiegu grzewczego [M19]* Pompa obiegowa wody w basenie [M24]* Pompa cyrkulacyjna ciepłej wody użytkowej N1 Sterownik field card Interfejs do N23 N14 Panel sterujący N17* Moduł pcoe N20* Licznik energii cieplnej N23* Sterowanie elektronicznym zaworem rozprężnym E*V connection (1=zielony, 2=żółty, 3=brązowy, 4=biały) N24* Smart - RTC R1* Czujnik zewnętrzny R2 Czujnik powrotu do obiegu grzewczego R2,1* Czujnik na powrocie obiegu grzewczego w podwójnym rozdzielaczu bezciśnieniowym R3 Czujnik temperatury c.w.u. R5* Czujnik 2. obiegu grzewczego R6 Czujnik zasilania obiegu pierwotnego R7 Opornik kodujący A-XII FD
29 3.6 SIW6TU - SIW11TU R9 R13 R24 T1 Czujnik zasilania obiegu grzewczego Czujnik regeneracyjny, czujnik pomieszczenia, czujnik 3. obiegu grzewczego Czujnik powrotu do obiegu pierwotnego Transformator bezpieczeństwa 230/24 V AC X1 Listwa zaciskowa zasilania E10 X1.1 Wtyczka napięcia zasilania X2 Listwa zaciskowa napięcia = 230 V AC rozdzielnia X3 Listwa zaciskowa niskiego napięcia < 25 V AC Rozdzielnia X5.1 Zacisk rozdzielacza magistrali m.in. do N24 X7 Listwa zaciskowa dopasowania wydajności E10.1 X12 Wtyczka napięcia sterującego 230 V X13 Wtyczka niskiego napięcia <25 V * Części podłącza/zapewnia użytkownik [] Elastyczne okablowanie - patrz konfiguracja wstępna (zmian może dokonywać tylko serwis posprzedażowy!) Okablowanie fabryczne Do podłączenia według potrzeb przez użytkownika Y13 Trójdrożny zawór przełączający Zaciski wtykowe od N1-J1 do J11, -J19, -J20, -J23, -J24 oraz listwy zaciskowe X3, X5.1 są podłączone do niskiego napięcia. W żadnym wypadku nie wolno ich podłączać do wyższego napięcia FD 9206 A-XIII
30 SIW 6TU - SIW 11TU 4 4 Schematy obwodowe modułu pompy ciepła 4.1 Sterowanie A-XIV FD
31 4.2 SIW6TU - SIW11TU 4.2 Obciążenie FD 9206 A-XV
32 SIW 6TU - SIW 11TU Schemat połączeń A-XVI FD
33 4.4 SIW6TU - SIW11TU 4.4 Legenda F24 F5 F7 F12 K1 M1 M7 Presostat wysokiego ciśnienia Presostat niskiego ciśnienia Termostat gorącego gazu Styk sygnalizacji awarii Stycznik M1 Sprężarka Silnik nastawczy do zaworu rozprężnego N1* Sterownik pompy ciepła N7 Układ sterowania łagodnym rozruchem N23* Sterowanie elektronicznym zaworem rozprężnym E*V connection (1=zielony, 2=żółty, 3=brązowy, 4=biały) R25 Czujnik ciśnienia obiegu chłodniczego - niskie ciśnienie po R26 Czujnik ciśnienia obiegu chłodniczego - wysokie ciśnienie pc R27 Czujnik zasysanego gazu T1 Transformator bezpieczeństwa 230/24VAC W1* Przewód połączeniowy pompa ciepła - sterownik 230 V W2* Przewód połączeniowy pompa ciepła - sterownik <25 V W3* Przewód magistrali N1 <--> N23 W4* Przewód mocy X1.1 Wtyczka zasilania napięcia zasilania X2 Listwa zaciskowa napięcia = 230 V AC X3 Listwa zaciskowa niskiego napięcia < 25 V AC X12 Wtyczka napięcia sterującego 230 V X13 Wtyczka niskiego napięcia sterującego * Części podłącza/zapewnia użytkownik Okablowanie fabryczne Do podłączenia według potrzeb przez użytkownika FD 9206 A-XVII
34 SIW 6TU - SIW 11TU 5 5 Schemat układu hydraulicznego 5.1 Schemat połączeń obiegu grzewczego z ogrzewaniem podłogowym oraz regulatorem temperatury pomieszczenia za pomocą Smart-RTC, przygotowanie ciepłej wody użytkowej Należy przestrzegać minimalnego natężenia przepływu wody grzewczej (patrz Rozdz. 7.2 na str. 8). A-XVIII FD
35 5.2 SIW6TU - SIW11TU 5.2 Schemat połączeń obiegu grzewczego z szeregowym zbiornikiem buforowym i przygotowaniem ciepłej wody użytkowej FD 9206 A-XIX
36 SIW 6TU - SIW 11TU Legenda Zawór odcinający Zawór przelewowy Zespół zaworów bezpieczeństwa Pompa obiegowa Naczynie wzbiorcze Zawór sterowany temperaturą pomieszczenia Wysokowydajny wentylator z oddzielaniem mikroskopijnych pęcherzyków powietrza Odbiornik ciepła Czujnik temperatury Zbiornik buforowy M13 N1 R1 Pompa obiegowa ogrzewania Sterownik pompy ciepła Czujnik temperatury zewnętrznej A-XX FD
37 6 SIW6TU - SIW11TU 6 Deklaracja zgodności Deklaracja zgodnoci WE EC Declaration of Conformity Déclaration de conformité CE Niej podpisana firma Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L entreprise soussignée, Am Goldenen Feld 18 D Kulmbach niniejszym potwierdza, e niej wymienione urzdzenie(-a) odpowiada(- j) poniszym dyrektywom WE. Kada zmiana urzdzenia(-) prowadzido uniewanienia niniejszej deklaracji. hereby certifies that the following device(s) complies/comply with the applicable EU directives. This certification loses its validity if the device(s) is/are modified. certifie par la présente que le(s) appareil(s) décrit(s) ci-dessous sont conformes aux directives CE afférentes. Toute modification effectuée sur l (les) appareil(s) entraîne l annulation de la validité de cette déclaration. Oznaczenie: Designation: Désignation: pompy ciepa Heat pumps Pompes à chaleur Typ: Type(s): Type(s): SIW 6TU SIW 8TU SIW 11TU Dyrektywy WE Dyrektywa niskiego napicia 2006/96/WE Dyrektywa kompatybilnoci elektromagnetycznej 2004/108/WE Dyrektywa cinieniowa 97/23/WE EC Directives Low voltage directive 2006/95/EC EMC directive 2004/108/EC Pressure equipment directive 97/23/EC Directives CEE Directive Basse Tension 2006/95/CE Directive CEM 2004/108/CE Directive Équipement Sous Pression 97/23/CE Zastosowane normy Applied standards Normes appliquées EN A11+A1+A12+Corr.+A2 EN /A13 EN A11+A12+A1+Corr.+A2 EN EN A1 EN EN A1+A2 EN 378-1, EN A1, EN 378-3, EN EN , EN , EN AC, EN DIN 8901 BGR 500 (D), SVTI (CH) Procedura oceny zgodnoci wedug dyrektywy cinieniowej: Modu A Nadanie znaku CE: 2012 Deklaracja zgodnoci WE zostaa wystawiona. Conformity assessment procedure according to pressure equipment directive: Module A CE mark added: 2012 EC declaration of conformity issued on. Procédure d évaluation de la conformité selon la directive Équipements Sous Pression: Module A Marquage CE: 2012 La déclaration de conformité CE a été délivrée le FD 9206 A-XXI
38 SIW 6TU - SIW 11TU 6 A-XXII FD
39 6 SIW6TU - SIW11TU FD 9206 A-XXIII
40 Glen Dimplex Deutschland GmbH Geschäftsbereich Dimplex Am Goldenen Feld 18 D Kulmbach Zastrzega sie mozliwosc wprowadzania zmian oraz wystapienia bledów. +49 (0)
