1 Uniwersalny Interfejs diagnostyczny: EuroScan (OBD2, EOBD, JOBD, CAN) pojazdy nota katalogowa -1-

2 Spis treści: Opis produktu:...3 Dodatkowe informacje:...4 Instalacja urządzenia - TECHNOLOGIA Click&Easy :...6 Diagnostyka pojazdu:...9 Gwarancja jakości:...15 Pomoc techniczna:...16 Co zamawiasz:...17 Lista obsługiwanych pojazdów:...18 auta EUROPEJSKIE...18 auta AMERYKAŃSKIE...20 auta JAPOŃSKIE i AZJATYCKIE

3 Opis produktu: Uniwersalny interfejs diagnostyczny EuroScan do wszystkich samochodów (auta amerykańskie, europejskie, japońskie i azjatyckie) wyprodukowanych w latach z systemem OBDII / EOBD lub CAN. Podłączając go do auta będziesz w stanie natychmiast stwierdzić poprawną pracę lub zlokalizować ewentualne usterki silnika czy automatycznej skrzyni biegów. Interfejs diagnostyczny służy do nadzorowania pracy silnika oraz wszystkich jego elektronicznych komponentów. Interfejs (dzięki jego uniwersalności) zastępuje liczne urządzenia serwisowe stosowane w autoryzowanych stacjach diagnostycznych. Dzięki wbudowanemu MULTIPLEKSEROWI (sam wykrywa protokół i automatycznie dostosowuje go do konkretnego auta) czyni z każdego komputera PC profesjonalne narzędzie diagnostyczne. PAMIĘTAJ!!! - jeżeli sam zdiagnozujesz usterkę w swoim samochodzie będziesz mógł ją szybko samemu usunąć (często bywa, że zamiast wymieniać rzekomo uszkodzoną część, wystarczy sprawdzić przewody, które z biegiem czasu mogą się przecierać powodując utratę sygnału lub zaśniedzieć na stykach - wówczas wystarczy je tylko przeczyścić) lub zlecić mechanikowi konkretną naprawę, oszczędzając przy tym sporo czasu i pieniędzy na ustalenie przyczyny usterki. Dla porównania wykonanie pełnej diagnostyki pojazdu w autoryzowanym serwisie może kosztować nawet 200 zł za każde badanie! Nabywając interfejs diagnostyczny otrzymujesz urządzenie, które jest w stanie wykonać pełną, profesjonalną diagnostykę auta, dzięki czemu: OSZCZĘDZASZ CZAS, NERWY i PIENIĄDZE!!! -3-

4 Dodatkowe informacje: Interfejs diagnostyczny diagnostyki w zakresie: umożliwia dokonanie pełnej, profesjonalnej odczyt/kasowanie kodów usterek OBD2 / JOBD / EOBD / CAN (łącznie aż 1523 błędy!) włączanie i wyłączanie kontrolki CHECK ENGINE odczyt kodów usterek oczekujących (gdy kontrolka CHECK ENGINE jeszcze się nie świeci) odczyt kodów błędów ogólnych i charakterystycznych dla producenta odczyt kodów usterek zarejestrowanych powodujących zapalenie się kontrolki CHECK ENGINE odczyt aktualnych parametrów pracy silnika w czasie rzeczywistym (LiveData) odczyt parametrów OnLine podgląd zamrożonych ramek (Freeze Rames) kontrola zużycia paliwa test sond lambda wraz z ich pełnymi wykresami charakterystyki pracy pomiar mocy silnika pomiar przyspieszenia do 100 km/h pomiar przyspieszenia na 1/4 mili pomiar przyspieszenia na 1/8 mili pełna obsługa automatycznych skrzyń biegów Interfejs posiada wbudowany multiplekser (automatyczny odpowiedniego protokołu), obsługuje następujące protokoły: SAE J1850 PWM (41.6 kbaud) SAE J1850 VPW (10.4 kbaud) ISO (5 baud init, 10.4 kbaud) -4- wybór

5 ISO KWP (5 baud init, 10.4 kbaud) ISO KWP (fast init, 10.4 kbaud) ISO CAN (11 bit ID, 500 kbaud) ISO CAN (29 bit ID, 500 kbaud) ISO CAN (11 bit ID, 250 kbaud) ISO CAN (29 bit ID, 250 kbaud) EuroScan (ELM 327) ma minimalne wymagania sprzętowe: procesor: Pentium 133 Mhz pamięć: 8 mb wolne miejsce na dysku: 5 mb port USB: 1 system operacyjny: Windows 95 / 98 / 98 SE / ME / 2000 / XP / Vista / 7 (32 i 64-bit) / 8 / 8.1 (32 i 64-bit) / 10 (32 i 64-bit) / PalmOS / Pocket PC / Linux BEZPIECZEŃSTWO - interfejs posiada szereg zabezpieczeń chroniących elektronikę oraz stabilizujących połączenie: galwaniczna separacja układów - chroni elektronikę oraz eliminuje zakłócenia zabezpieczenie przepięciowe zabezpieczenie przeciążeniowe zabezpieczenie przed odwrotnym podłączeniem Dodatkowe informacje: Producent: Numer katalogowy producenta: DI1106 Gwarancja: 2 lata Bezpłatne wsparcie techniczne: 2 lata -5-

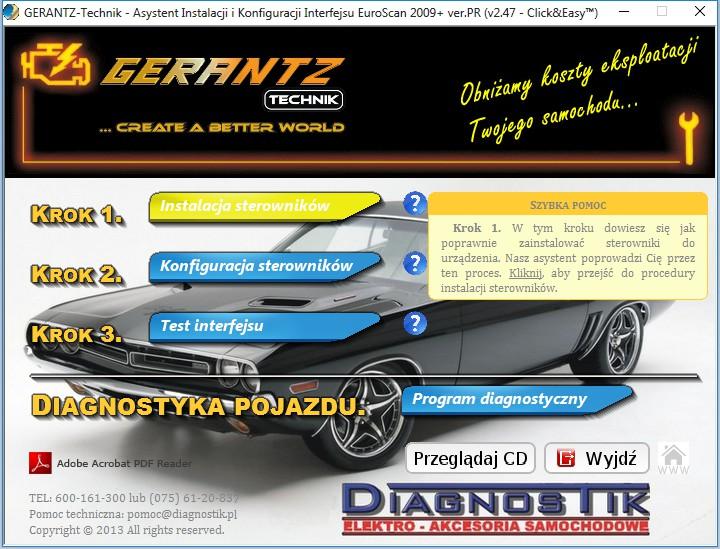

6 Instalacja urządzenia - TECHNOLOGIA Click&Easy : Jako jedyni opracowaliśmy specjalny program instalacyjny "Asystent Instalacji i Konfiguracji Urządzenia" (teraz w nowej wersji Click&Easy ). Wystarczy włożyć płytę do napędu i po automatycznym uruchomieniu pojawi się nasz autorski program instalacyjny. Rys. 1 - Asystent Instalacji - Menu główne. Należy teraz wykonać odpowiednio krok 1, 2 i 3 (postępując zgodnie ze wskazówkami asystenta), aby bezproblemowo przebrnąć przez proces instalacji i konfiguracji urządzenia (w razie problemów przy każdym kroku dostępna jest szybka pomoc będąca w zasięgu jednego kliknięcia). -6-

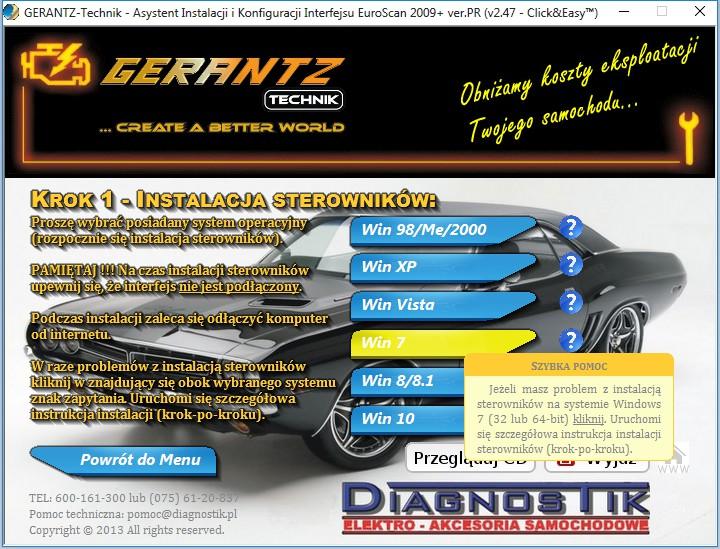

7 Rys. 2 - Asystent Instalacji - Krok 1. (Instalacja sterowników). -7-

8 Rys. 3 - Asystent Instalacji - Diagnostyka pojazdu. TECHNOLOGIA Click&Easy - już nie musisz być Informatykiem-Mechanikiem z wyższym wykształceniem, aby poznać tajniki diagnostyki samochodowej. Teraz wystarczy znać tylko podstawy obsługi komputera, a nasz Asystent poprowadzi Cię "krok-po-kroku" przez proces instalacji i konfiguracji urządzenia w systemie, a także pomoże przy pierwszej, własnej diagnostyce pojazdu. OGŁASZAMY KONIEC ŻMUDNEGO STUDIOWANIA INSTRUKCJI!!! -8-

9 Diagnostyka pojazdu: Korzystanie z interfejsu diagnostycznego jest niezwykle proste. Urządzenie z jednej strony podłączamy do złącza diagnostycznego w samochodzie, a z drugiej do dowolnego komputera PC wyposażonego w złącze USB (przy pierwszym podłączeniu do komputera należy zainstalować sterowniki dostarczone na płycie CD). Po prawidłowym podłączeniu wybieramy dowolny program i włączamy zapłon. Interfejs sam wybierze odpowiedni protokół aby móc połączyć się z autem. Interfejs współpracuje z szeroką gamą oprogramowania zarówno w wersjach darmowych jak i płatnych. Darmowe oprogramowanie: Car Code Diagnose Easy OBD EEC Analyzer OBD Gauge (dla PalmOS & Pocket PC) OBD Scan OBD Tool RealScan ScanTool (również w wersji w całości po polsku) wobd Płatne oprogramowanie: Auto Enginuity Digimoto OBD 2 Spy PCM Scan (również w wersji w całości po polsku) ScanMaster (również w wersji PL) -9-

10 PRO Scan Vital Scan... oraz wiele innych. Przykład działania interfejsu w połączeniu z samochodem Smart ForTwo 600ccm Turbo 2001 na systemie WINDOWS 7 64-bit przy współpracy z bezpłatnym programem SCANTOOL w wersji 1.13 PL (program zawarty jest na dołączonej do zestawu płycie CD). Rys. 4 - Program SCANTOOL v1.13pl - Menu główne

11 Rys. 5 - Program SCANTOOL v1.13pl - Podgląd parametrów pracy silnika na biegu jałowym

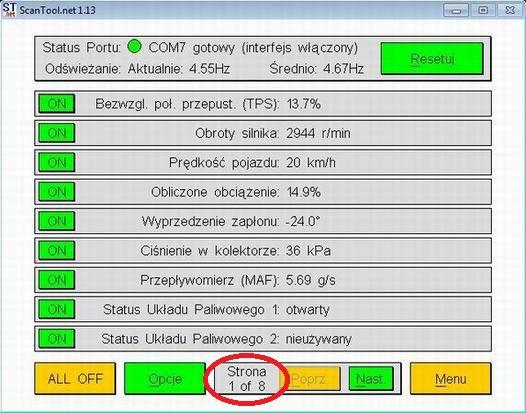

12 Rys. 6 - Program SCANTOOL v1.13pl - Podgląd parametrów pracy silnika podczas jazdy próbnej przy prędkości 20km/h

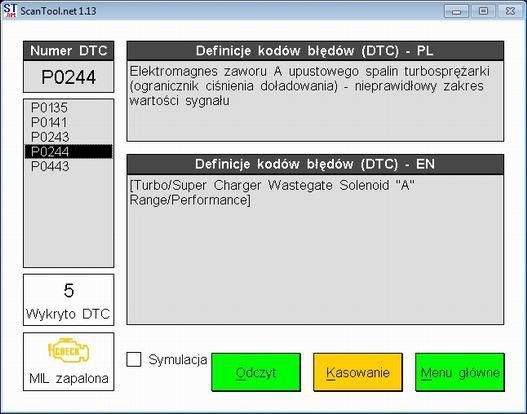

13 Rys. 7 - Program SCANTOOL v1.13pl - Przykładowe błędy pracy silnika, które można w każdej chwili wykasować. Jest 8 stron bloków pomiarowych co daje aż 72 punkty pomiarowe!!! Jeszcze nigdy nie miałeś tak dokładnej kontroli nad pracą silnika, a dzięki odczytaniu kodów usterek już nigdy nie dasz się naciągnąć na zbędne koszty naprawy u mechanika. Przyjeżdżasz do mechanika z konkretną usterką silnika i tylko takiej naprawy żądasz. WAŻNE - jest to jedyna dostępna na rynku przedpremierowa wersja układu v1.5. Poniżej zrzut ekranu potwierdzający wersję układu

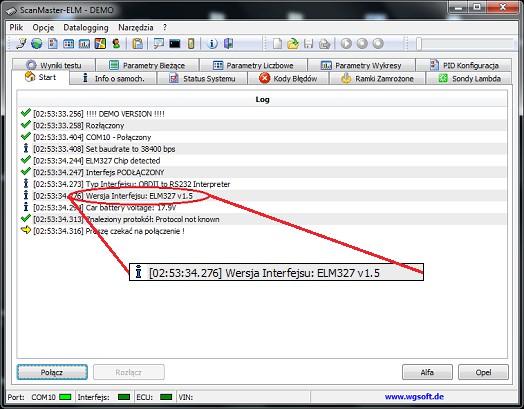

14 Rys. 8 - Program SCANMASTER - wykrycie wersji układu.... jako jedyni na rynku oferujemy bezpłatną, fachową pomoc techniczną. Masz problem z instalacją sterownika, obsługą programu, lokalizacją złącza diagnostycznego? - wystarczy, że napiszesz do nas na adres mailowy pomoc@diagnostik.pl - nasz konsultant odpowie na każde zadane pytanie. Tego produktu nie trzeba reklamować. Nadal się wahasz? Koszt podłączenia auta pod komputer u specjalisty to około 100zł (lub nawet 200zł, w autoryzowanym serwisie). Wystarczy, że zdiagnozujesz auto sobie i sąsiadowi, a interfejs już się zwróci. UWAGA - SAMODZIELNE PRZEPROWADZENIE DIAGNOSTYKI W SAMOCHODZIE DLA NIEDOŚWIADCZONEGO UŻYTKOWNIKA NIE PRZEKROCZY 5-10 MINUT!!!

15 Gwarancja jakości: - produkt znanej i cenionej na niemieckim rynku marki. Dzięki temu, że zostaliśmy oficjalnym dystrybutorem tej marki na Polskę, jesteśmy w stanie zaoferować wysoką jakość produktów w bardzo przystępnej cenie. - Komponenty najwyższej jakości - do produkcji zostały wykorzystane wyłącznie podzespoły najwyższej jakości, jedynie znanych producentów, co zapewnia stabilną i bezawaryjną pracę urządzenia. - Certyfikaty CE, FC, RoHS - produkt spełnia surowe normy CE, FC oraz RoHS przez co jest w pełni bezpieczny dla użytkownika. Jednocześnie przestrzegamy przed licznymi chińskimi produktami nie spełniającymi tych norm. - Testy jakościowe - każdy produkt jest szczegółowo testowany przed wysyłką. W ten sposób w 100% wyeliminowaliśmy możliwość pojawienia się wadliwego egzemplarza. - 2 lata gwarancji - jako jedyny oficjalny dystrybutor na polskim rynku produktów marki Gerantz-Technik udzielamy pełną, pisemną gwarancję producenta na okres 24ech miesięcy realizowaną na terenie kraju. - Bezpłatna, fachowa pomoc techniczna - do Państwa dyspozycji pozostawiamy bezpłatną, fachową pomoc techniczną w przypadku pytań odnośnie codziennej eksploatacji naszych produktów, dostępną pod adresem mailowym pomoc@diagnostik.pl. ZAUFAJ DOŚWIADCZONEJ FIRMIE - NA RYNKU JESTEŚMY JUŻ OD 2005 ROKU!!!

16 Pomoc techniczna: W 2012 roku uruchomiliśmy jako jedyni w branży innowacyjny system pomocy technicznej dostępny dla wszystkich naszych produktów. Można w nim znaleźć m.in.: instrukcje obsługi, porady, zawartość płyt do pobrania, czy też odpowiedzi na najczęściej zadawane pytania. System dostępny jest pod adresem: (adres ten prosimy wkleić w okno przeglądarki)...w celu zalogowania się wystarczy podać numer karty gwarancyjnej oraz kod produktu (oba te numery wyróżnione są na karcie gwarancyjnej)

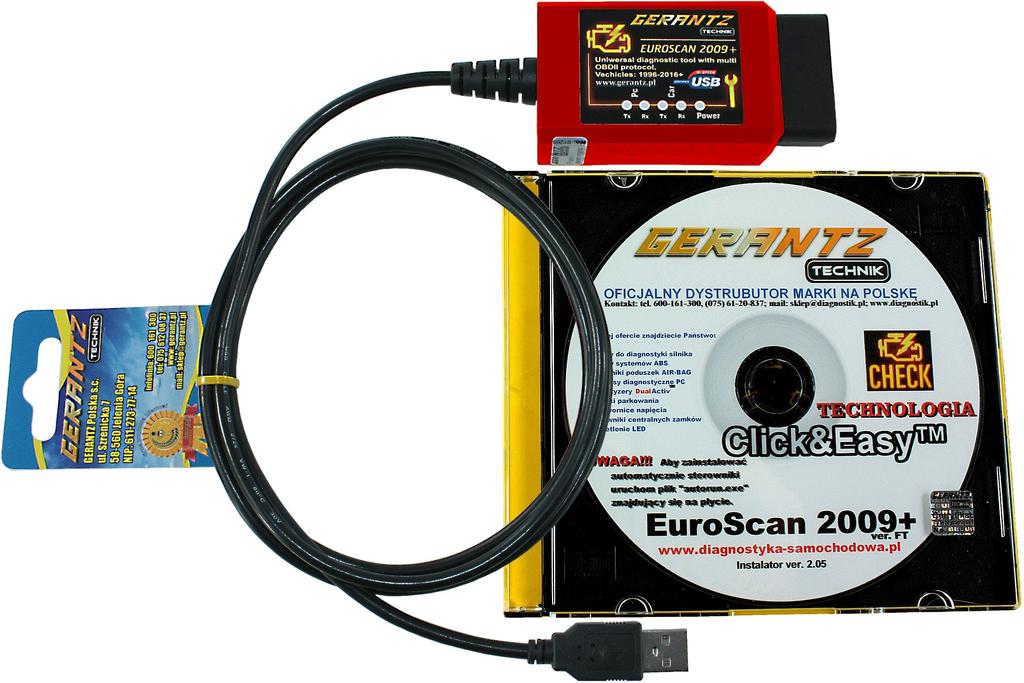

17 Co zamawiasz: W skład zestawu wchodzi: Interfejs diagnostyczny EuroScan 2009+, marki: (długość przewodu: 130cm) Płyta CD zawierająca: - nasz autorski program "Asystent Instalacji i Konfiguracji Urządzenia" wersja 2.47 (Click&Easy ) - program testujący interfejs i jego prawidłową instalację - najnowsze sterowniki (drivery) - instrukcja obsługi (instalacja, konfiguracja, praca z urządzeniem) - pełna lista kodów usterek (938 opisanych błędów) Poradnik kasowania inspekcji serwisowej w większości samochodów europejskich (54 strony) Pisemna karta gwarancyjna na okres 2 lat Certyfikat autentyczności GERANTZ Technik... oraz FACHOWA POMOC TECHNICZNA Informacje dodatkowe: Bezpłatne wsparcie techniczne: 2 lata Darmowe aktualizacje: 2 lata Produkt dostępny w dwóch wersjach Czarny lub czerwono-czarny (wysyłany losowo) ZESTAW W PEŁNEJ, POLSKIEJ WERSJI JĘZYKOWEJ!

18 Lista obsługiwanych pojazdów: auta EUROPEJSKIE (osobowe, terenowe i dostawcze od 1996r) Marka Modele Alfa Romeo Audi 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon A2, A3, S3, A4, S4, A6, S6, A8, S8, Allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8 seria 1: 116, 118, 120, 130, seria 3: 316, 318, 320, 323, 325, 328, 330, 335, seria 5: 518, 520, 523, 524, 525, 528, 530, 535, 540, 545, 550, seria 6: 630, 635, 645, 650, seria 7: 725, 728, 730, 732, 735, 740, 745, 750, 760, seria 8: 840, 850, MPower: M3, M5, M6, Z4 M, X-seria: X3, X5, Z-seria: Z3, Z4, Z8 Berlingo, C1, C2, C3, C4, C5, C6, C8, CX, Evasion, Jumpy, SAXO, Xantia, Xsara, Xsara Picasso Logan, Pick up Albea, Barchetta, Brava, Bravo, Coupe, Croma, Dino, Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, Palio Weekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse Aerostar, Bronco, Cougar, Courier, Crown, Ecoline, Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250, F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy, Granada, Ka, Maverick, Stretka, Ka, Maverick, Mondeo, Mustang, Probe, Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit, Daimler, E-type, S-type, X-type, XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR Gamma, Kappa, Lybra, Musa, Phedra, Thema, Thesis, Ypsilon, Zeta Defender, Discovery, Freelander, Range Rover, Range Rover Sport BMW Citroen Dacia Fiat Ford Jaguar Lancia Land Rover

19 Marka Mercedes Benz Modele A-klasa, B-klasa, C-klasa, CE-klasa, CL-klasa, CLK-klasa, CLS-klasa, Eklasa, G-klasa, GL-klasa, ML-klasa, R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200, V220, V230, V280, Vaneo, Vario, Viano, Vito Mini Cooper, Cooper S, ONE Opel Agila, Antara, Arena, Astra, Calibra, Campo, Cavalier, Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira Peugeot 106, 107, 206, 207, 306, 307, 406, 407, 605, 607, 806, 807, 1007, Boxer, Expert, J5, Partner Porsche 911, Boxster, Carrera GT, Cayenne, Cayman Renault (Tylko nowe modele po 2002 roku) Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic, Spider, Trafic, Twingo, Vel Satis Rover 75, 600, 618, 620, 623, 800, 820, 825, 827 Saab 9-3, 9-5, 9-7X Seat Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo Skoda Citygo, Fabia, Felicia, Octavia, Roomster, Superb, Yeti Smart Crossblade, ForFour, ForTwo, Roadster Volvo 850, C70, Polar, S40, S60, S70, S80, S90, V40, V50, V70, V90, XC 70, XC 90 Volkswagen Bora, Buggy, Caddy, Corrado, Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, Passat, Phaeton, Polo, Sharan, T3, T4, T5, Caravelle, Multivan, Shuttle, Taro, Touareg, Touran, Vento

20 auta AMERYKAŃSKIE (osobowe, terenowe i dostawcze od 1996r) Marka Modele Buick Century, Elektra, Le Sabie, Park Avenue, Regal, Riviera, Roadmaster, Skylark Cadillac Allante, BLS, CTS, Deville, Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR Chevrolet 2500, Alero, Astro, Avalanche, Aveo, Beretta, Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van, Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30, K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR, Silverado, Suburban, Tahoe, Trailblazer, Trans Sport, Venture Chrysler 300M, 300C, Crosssfire, Daytona, ES, GS, GTS, Grand Voyager, Le Baron, Neon, New Yorker, PT Cruiser, Pacifica, Saratoga, Sebring, Stratus, Valiant, Viper, Vision, Voyager Corvette C3, C4, C5, C6 Dodge Caliber, Charger, Dakota, Durango, Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper GMC Envoy, Safari, Savana, Sierra, Sonoma, Syclone, Typhoon, Vandura, Yukon Hummer H1, H2, H3 Jeep Cherokee, CJ, Comanche, Commander, Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler Lincoln Aviator, Continental, LS, Mark VIII, Navigator, Town Car Oldsmobile Bravada, Custom Cruiser, Cutlass, Delta 88, Silhouette, Supreme, Toronado Pontiac 6000, Bonneville, Fiero, Firebird, G6, GTO, Grand-Am, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, Trans Am, Trans Sport, Vibe

21 auta JAPOŃSKIE i AZJATYCKIE (osobowe, terenowe i dostawcze od 1996r) Marka Modele Acura Daewoo MDX, NSX, RL, RSX, TL, TSX Espero, Evanda, Kalos, Komando, Lacetti, Lanos, Leganza, Matiz, Musso, Nexia, Nubira, Tacuma, Tico Daihatsu Applause, Charade, Charmant, Copen, Cuore, Feroza / Sportrak, Freeclimber, Gran Move, Hijet, Move, Rocky / Fourtrak, Sirion, Terios, YRV Honda Accord, Aerodeck, City, Civic, Concerto, CR-V, CRX, Element, FR-V, HR-V, Integra, Jazz, Legend, NSX, Odyssey, Prelude, S2000 Hyundai Accent, Atos, Atos Prime, Coupe, Elantra, Galloper, Getz, Matrix, Pony, Excel, S-Coupe, Santa Fe, Santamo, Sonata, Terracan, Trajet, Tucson, XG 30, XG 350 Infiniti FX, G35, Q45, QX56 Isuzu Campo, Gemini, Midi, Pick up, Troper Kia Besta, Carens, Carnival, Cerato, Clarus, Opirus, Picanto,Shuma, Sorento, Sportage Lexus GS300, GS430, GS450, GS470, IS200, IS220, IS250, IS300, LS400, LS430, LS460, LX470, RX300, RX330, RX400, SC400, SC430 Mazda 2, 3, 5, 6, 121, 323, 323F626, 929, MPV, MX-3, MX-5, MX-6, Millenia, RX6, RX-7, RX-8, Xedos Mitsubishi 3000GT, Carisma, Colt, Eclipse, Galant, Galloper, L200, L300, L400, Lancer, Pajero, Pajero Pini, Space Runner, Space Star, Space Wagon, Starion Nissan 200SX, 240SX, 280SX, 300SX, 350Z, Almera, Almera Tino, Laurel, Maxima, Micra, Murano, Navara, Note, Pathfinder, Patrol, Primera, Terrano, Urvan, Vanette, X-Trial Subaru Forester, Impreza, Justy, Legacy, Libero, Outback, SVX
